MODE D'EMPLOI ORDINATEUR DE PLONG MARES

Ordinateur de plongée Surveyor

Règles élémentaires de sécurité 3

Avertissements et normes de sécurité 4

Caractéristiques techniques et fonctionnelles 7

Autodiagnostic.

Contrôle de la pile. 8

Extinction automatique. 9

Plongée (dive). 9

Plongée sans palier 10

Plongée avec palier.

Remontée. 11

Remontée incontrôlée. 11

Arrivée en surface.

Eclairage 12

Fonctions surface (surf time) 12

Temps de détarification et interdiction de vol.

Horloge 13

Simulateur de plongée (mode simul) 13

Courbe de sécurité (mode plan) 14

Réglage de l'heure et de la date (fig. 19) 16

Réglage de l'altitude (fig. 20) 16

température (fig. 21) 16

profondeur (fig. 22) 17

Étalonnage eau douce / eau salée (fig. 23). 17

Alarmes sonores (fig. 24). 17

Détection de remontée incontrôlée (fig. 25) 17

Raz mémoire azote résiduel (fig. 26) 17

Interface avec un PC 18

Après la plongée

Signalisation des erreurs - système UBA 18

Entretien 19

Remplacement de la pile.

Ordinateur de plongée Surveyor

Félicitations. Vous avez acquis un ordinateur de plongée de haute technologie, fruit des plus récentes recherches et conçu par Mares pour garantir le maximum de sécurité, d'efficacité, de fiabilité et de durabilité.

Vous trouverez dans ce manuel toutes les informations concernant son fonctionnement et son utilisation.

Mares vous remercie d'avoir choisi cet instrument et vous recommande de toujours observer ses recommandations et d'agir avec la plus extrême prudence et le sens des responsabilités.

Règles élémentaires de sécurité

Planifier chaque plongée. - Ne jamais outrepasser ses limites personnelles. - Toujours commencer chaque plongée en descendant d'abord à la profondeur maximum prévue et remonter ensuite progressivement au cours de l'immersion. Le non-respect de ces recommandations accroît le risque d'accident de décompression. - Consulter souvent l'ordinateur en cours de plongée. - Respecter scrupuleusement la vitesse de remontée indiquée par l'ordinateur. - Effectuer un palier de sécurité de 3 minutes à une profondeur comprise entre 5 et 3 m. - Remonter très lentement à la surface après le palier de sécurité. - Éviter les plongées yo-yo. - Éviter les efforts en plongée et durant la demi-heure qui suit l'arrivée en surface. - Lors de plongées en eaux froides ou avec efforts, remonter avant l'expiration du temps autorisé sans décompression. En cas de plongée avec décompression, prolonger le palier le plus proche de la surface. - Respecter un intervalle surface de deux heures minimum entre les plongées. - Toujours effectuer la plongée la plus profonde d'une journée en premier. - Éviter de plonger si l'ordinateur n'est pas encore revenu à zéro après une plongée de la veille. - En cas d'immersions journalières répétées, observer au moins un jour de repos par semaine. Si les plongées ont nécessité des paliers de décompression, il est recommandé de prendre un jour de repos tous les trois jours. - Éviter les plongées avec décompression et se limiter à la profondeur de 40 m - Éviter les plongées successives à profil "carré" (plongées à profondeur unique) au-delà de 18 m. - Toujours attendre le plus longtemps possible avant de prendre l'avion après une plongée (au moins 12 heures et de préférence 24) et suivre les recommandations du D.A.N. (Diver's Alert Network). - Toute plongée induit un certain risque d'accident de décompression. Même s'il est utilisé correctement et que toutes les mesures de sécurité sont respectées, cet ordinateur de plongée, ni aucun autre, ne peut éliminer les risques d'accident de décompression.

• Toujours plonger largement à l'intérieur de la courbe de sécurité de l'ordinateur de plongée,
• Toujours remonter plusieurs minutes avant d'atteindre la limite de non-décompression et se ménager une marge de sécurité encore plus grande en cas de plongées en eaux froides, successives au-delà de 18 m ou nécessitant une dépense physique exceptionnelle. Le non-respect de ces recommandations accroît le risque d'accident de décompression.

Attention : cet ordinateur est destiné aux plongeurs confirmés.

Ne pas utiliser l'instrument avant d'avoir lu et compris le manuel d'utilisation. Une utilisation correcte de l'ordinateur permet de réduire le risque d'accident de décompression, mais aucun ordinateur ni aucune table n'élimine totalement ce risque.

Avertissements et normes de sécurité

L'utilisation correcte de tout ordinateur de plongée implique une connaissance approfondie de toutes ses fonctions. Lisez attentivement ce manuel d'utilisation dans sa totalité avant toute plongée avec l'ordinateur SURVEYOR pour savoir comment il fonctionne. Seul un entraînement sérieux peut garantir la sécurité en plongée.

Mares recommande de n'utiliser un ordinateur de plongée qu'après avoir suivi une formation spécifique dans un centre de plongée.

Les plongées de type loisir doivent être effectuées dans les limites de la courbe de sécurité et à des profondeurs inférieures à 40 m.

ATTENTION : En plongée loisir, le plongeur doit se limiter à la profondeur de 40 m. Même si cet ordinateur continue d'indiquer des informations à des profondeurs supérieures à 40 m pour la plongée à l'air comprimé, le risque de narcose à l'azote et d'accident de décompression augmentant considérablement, celles-ci ne doivent être considérées que comme données à titre indicatif.

ATTENTION: En plus de l'ordinateur de plongée, l'utilisateur doit avoir à sa disposition un profondimètre, un manomètre immergeable, une montre ou un chronomètre et une table de plongée.

ATTENTION: L'ordinateur de plongée SURVEYOR est conçu exclusivement pour la plongée loisir. Il ne doit pas être utilisé pour la plongée professionnelle.

ATTENTION : Toute plongée comporte un risque d'accident de décompression, même si l'ordinateur est utilisé correctement et les règles de sécurité élémentaires respectées. Le SURVEYOR, ni aucun autre ordinateur de plongée, n'élimine les risques d'accident de décompression.

L'ordinateur de plongée ne peut prendre en compte la condition physique d'un plongeur en particulier, celle-ci pouvant varier d'un jour à l'autre. Pour votre sécurité, effectuez une visite médicale de contrôle avant la plongée.

Mares recommande de ne jamais dépasser la profondeur limite autorisée par son niveau de formation. Les plongées en-dehors de la courbe de sécurité ou à des profondeurs supérieures à 40 m accroissent considérablement le risque d'accident de décompression.

ATTENTION : Ne pas prendre l'avion dans les 24 h qui suivent la dernière plongée ou tant que le SURVEYOR affiche l'icône.

ATTENTION : Ne jamais effectuer de plongée en altitude sans avoir vérifié que l'ordinateur est réglé sur le programme d'altitude correct.

ATTENTION : Ne jamais plonger si l'icône du SURVEYOR indique que la pile est trop faible. Ne pas plonger si les indications de l'écran sont irrégulières ou peu claires.

ATTENTION : Toujours effectuer un palier de sécurité de 3 à 5 minutes entre 7 et 5 m à la fin de chaque plongée Cette précaution réduit le risque d'accident de décompression.

pour faire des plongées "Yo-yo" (remontées et descentes répétées) car elles augmentent considérablement le risque d'accident de décompression teur.

ATTENTION: Ne jamais utiliser cet ordinateur de plongée ou un autre pour faire des plongées successives à profil "carré" (plongées à la même profondeur ou à des profondeurs approchantes) au-delà de 18 m. Cette pratique est considérée comme dangereuse et augmente

ATTENTION : Ne jamais plonger au-delà de 40 m ni planifier des plongées avec décompression avec l'ordinateur à moins d'avoir suivi une formation spécifique à la plongée technique, de bien connaître les techniques et les risques de la plongée profonde à l'air et d'être un plongeur confirmé au moins du niveau plongée à l'air au-delà de 40 m. Même avec un tel niveau et une telle expérience, les risques sont plus grands dans ces plongées techniques quels que soient la table ou l'ordinateur utilisés et le plongeur doit en être conscient et les accepter avant d'entreprendre ce type de plongée.

Un bon plongeur est un plongeur responsable. Mares recommande de respecter scrupuleusement les règles élémentaires de sécurité citées au début de ce manuel. Ne jamais mettre sous pression l'ordinateur SURVEYOR en chambre hyperbare ou en caisson d'essai sans l'immerger totalement, au risque de l'endommager de façon irrémédiable.

ATTENTION : Ne jamais utiliser le SURVEYOR pour plonger avec d'autres mélanges de gaz que l'air respirable.

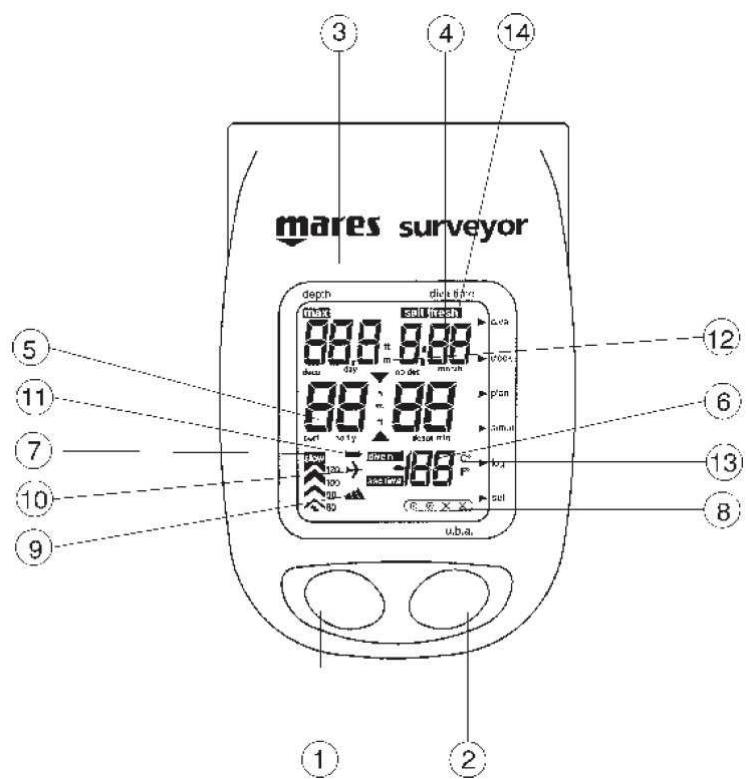

1 Bouton 2 Bouton < - > 3 Profondeur Profondeur maximum Jour (fonction clock) Réglage (fonction set) 4 Temps d'immersion Mois (fonction clock) 5 Temps sans décompression Paliers de décompression Heure (fonction clock) Intervalle surface Temps interdiction de vol Temps de désaturation

6 Température (plongées sans palier) Durée totale de remontée (plongées sans palier) N° plongée (fonction log book) Année (fonction clock) 7 % vitesse de remontée 8 Système UBA 9 Réglage d'altitude 10 Indicateur interdit de vol 11 Indicateur changement pile 12 Unité de profondeur 13 Unité de température 14 Affichage option : eau douce / eau salée

Caractéristiques techniques et fonctionnelles

• Algorithme : Haldane modifié
• Nombre de tissus : 9. Périodes : 2,5 à 480 minutes. Profondeur maximale d'utilisation : 150 m. Résolution : 0,1 m (1 m après 100 m).
• . Programmes altitude (4) :
• Profondeur de palier maxi : Vitesse de remontée :
• Alarmes sonores :
• Mémoire historique :
• Mémoire historique :
• Paramètres enregistrés :
• Mémoire des profils de plongée :
• Profil:
• Paramètres enregistrés :

UBA : Courbe de sécurité - Simulateur de plongée :

20 plongées (20 heures maximum) - 1 point toutes les 20 secondes - Profondeur maximum par minute - Vitesse de remontée excessive - Palier non respecté - 8 erreurs avec 4 astérisques - 12 à 48 m - Oui

Horloge : Année, mois, jour, heures, minutes. Activation du mode plongée : Automatique. Unités de température : °C ou °F. Interface PC : Avec adaptateur série RS 232. Réglages : Horloge °C / °F.

Profondeurs : mètres / pieds

Programme d'altitude

Détection de remontée incontrôlée

Remise à zéro de l'azote résiduel

Eau douce / eau salée

Alarme (oui/non)

• Alimentation : Pile alcaline 1,5 V LR03 (AAA)
• Autonomie : Environ 3 mois ou 50 h de plongée (10 heures avec rétro-éclairage).

Autodiagnostic

L'ordinateur de plongée SURVEYOR peut être mis en marche manuellement avec les boutons-poussoir ou automatiquement en l'immergeant (contacts humides).

Lors de la mise en marche manuelle ou après le remplacement de la pile, l'ordinateur s'initialise automatiquement et contrôle l'état de la pile ; tous les paramètres de l'affichage apparaissent pendant deux secondes (fig. 1).

seconds (fig. 1). Si tout se déroule correctement, il passe en mode Plongée (Dive). Lors de l'activation automatique par immersion, le SURVEYOR prend en compte les paramètres de la précédente initialisation automatique (dernière mesure de la pression ambiante). Il passe ensuite en mode Plongée (Dive). L'initialisation automatique s'effectue systématiquement toutes les minutes même lorsque l'ordinateur est éteint.

Fig. 1

Contrôle de la pile

Lorsque la pile faiblit (niveau 1), l'icône pile s'affiche. Il est encore possible d'effectuer deux plongées. Si la pile est très faible (niveau 2), l'indication <LO> s'affiche et toutes les fonctions sont désactivées (fig. 2).

Pendant la plongée, l'ordinateur contrôle périodiquement l'état de la pile. S'il détecte que la pile est faible (niveau 1), il affiche l'icône pile.

Si l'éclairage est allumé, son extinction est précédée d'une série de clignotements d'avertissement.

Fig. 2

Extinction automatique

Lorsque le SURVEYOR est sur tout autre mode que le mode plongée (Dive), si aucun bouton n'est sollicité, au bout de trois minutes l'instrument passe automatiquement sur la position arrêt et l'affichage s'éteint.

En mode simulation, l'extinction automatique intervient au bout de 30 minutes (voir "Simulateur de plongée").

ATTENTION : Afin d'éviter une consommation prématurée des piles, à la fin d'une plongée avec utilisation de l'éclairage, éteindre l'éclairage.

ATTENTION : La pile alcaline a une autonomie d'environ 3 mois ou 50 heures de plongée si l'éclairage n'est utilisé qu'occasionnellement. L'autonomie avec utilisation permanente de l'éclairage est de 10 h.

Cependant, la pile doit être remplacée tous les 6 mois même si l'ordinateur n'est pas utilisé. Le contenu de la mémoire est conservé pendant le changement de pile. Pour la procédure de remplacement de la pile, consulter les instructions page 19.

ATTENTION : Pour consulter l'ordinateur en surface, manipulez-le en faisant attention de ne pas toucher simultanément les contacts humides situés sur le côté de l'instrument, au risque de le faire passer en mode plongée, interdisant ainsi l'accès aux autres fonctions.

Plongée

La sélection du mode plongée s'effectue en appuyant une fois sur le bouton, ou en humidifiant les contacts externes, ou automatiquement par un changement de pression. Ce mode comprend deux phases opératoires différentes :

Phase 1 : Attente en surface : En mode plongée, l'affichage de la figure 3 apparaît.

Si les contacts externes restent secs et que l'ordinateur n'est pas descendu à une profondeur de 1,5 mètre dans les 3 minutes, il passe en position arrêt.

Fig. 3

Phase 2 : Plongée : Passée la profondeur de 1,5 mètre, le chronomètre d'immersion démarre.

L'écran affiche les paramètres suivants (fig. 4):

• Valeur de la profondeur actuelle (m ou ft).
• Valeur de la profondeur maximum atteinte. Affichée pendant environ trois secondes après avoir appuyé sur le bouton.
• Mesure de la température (°C ou °F)
• Temps en minutes depuis le début de l'immersion

Fig. 4

La mémorisation des paramètres de plongée s'effectue seulement quand le plongeur reste plus de 20 secondes à une profondeur supérieure à 1,5 m.

Plongée sans palier

Quand la plongée s'effectue dans la courbe de sécurité (sans décompression), l'inscription "NO DECOMPRESSION" est présente à l'écran. Le temps encore disponible avant décompression à la profondeur affichée est alors visible près de l'abréviation (fig. 4). Quand ce temps n'est plus que de 1 minute, une alarme sonore se déclenche. Dans ce type de plongée, si la profondeur atteinte dépasse 10 m, à la remontée le Surveyor active le "Safety Stop" (palier de sécurité) et recommande d'effectuer un palier de sécurité dans la zone de profondeur comprise entre 3,5 et 5 m.

Le temps restant sans décompression (NO DEC) est alors remplacé par "St (stop) 3 min" (fig. 5). Si le plongeur quitte la zone de profondeur du palier de sécurité, le temps restant sans décompression (NO DEC) s'affiche à nouveau et le décompte du temps de palier de sécurité s'interrompt. Quand le plongeur réintègre la zone de profondeur du palier de sécurité, le décompte du temps de palier reprend là où il s'était arrêté. Si le plongeur redescend ensuite en dessous de 10 m, le premier palier de sécurité interrompu n'est pas pris en compte et le nouveau reprend à 3 minutes.

Fig. 5

Plongée avec palier

Si le plongeur ne remonte pas lorsque le temps sans décompression (NO DEC) est écoulé, une alarme retentit et l'inscription <DEC> s'affiche. À la place du temps restant, l'affichage indique maintenant la profondeur ("m") et le temps ("min") du premier palier de décompression ainsi que la durée totale de remontée prévue ("asc time") (fig. 6) qui comprend le temps de remontée au premier palier et celui de tous les paliers.

Fig. 6

Fig. 7

Fig. 8

Fig. 9

Le SURVEYOR vérifie aussi le respect des paliers de décompression.

Deux icônes apparaissant entre la profondeur <m> et le temps <min> du palier de décompression indiquent graphiquement la conduite à tenir :

• Deux triangles = la profondeur de décompression est correcte (fig. 7)
• Un triangle vers le haut = trop bas : remonter ! (fig. 8)
• Un triangle vers le bas = trop haut : redescendre ! (fig. 9)

Cette dernière situation déclenche une alarme sonore qui s'arrête seulement après le retour aux conditions normales.

Si le plongeur remonte à plus d'un mètre au-dessus de la profondeur de palier et y reste plus de trois minutes, l'ordinateur entre en mode VIOLATION DE PALIER et le premier astérisque principal s'allume. Une fois en surface, si le SURVEYOR est utilisé pour une autre plongée, il affiche en permanence le message STOP et n'indique que la profondeur. L'ordinateur reste dans ce mode pendant 24 heures.

Remontée

Pendant la remontée, l'écran affiche 4 valeurs de pourcentage (%) de vitesse (60, 90, 100 et 120) et le message. Chaque valeur indique la vitesse de remontée en pourcentage de la vitesse prévue.

Le SURVEYOR utilise quatre vitesses de remontée maximum en fonction de la profondeur :

• 10 m/min de 10 m à la surface

Par exemple, si à une profondeur de 9 m le plongeur remonte à 6 m/min, la valeur 60 s'affiche pour indiquer que la vitesse est égale à 60 % de la vitesse maximale autorisée (10 m/min).

Si la vitesse de remontée est dépassée de plus de 20 %, les valeurs jusqu'à "120" apparaissent accompagnées du message et l'alarme sonore retentit (fig. 10).

Remontée incontrôlée

Une "remontée incontrôlée" est une remontée effectuée à une vitesse très rapide et supérieure à celle prescrite.

Cette situation est signalée par une alarme sonore et le message "Ralentir". Le SURVEYOR considère comme "remontée incontrôlée" toute remontée dont la vitesse est supérieure de 20 % à la vitesse maximum autorisée pour cette profondeur sur au moins les deux tiers de la profondeur à laquelle s'est déclenchée l'alarme sonore.

Ceci ne s'applique qu'aux alarmes déclenchées en dessous d'une profondeur donnée, dont la valeur est fonction de la plongée :

Première plongée 12 m ; si la profondeur se situe entre 12 m et 8 m, le signal de remontée incontrôlée se déclenche seulement si le temps d'immersion dépasse 60 minutes.

Plongées successives 8 m.

Si la remontée rapide se produit seulement entre 8 m et la surface, l'ordinateur ne la considère pas

Par conséquent, il est fortement recommandé de remonter très lentement pendant ces huit derniers mètres. Si la vitesse de remontée diminue de telle sorte que l'alarme sonore s'arrête, le système U.B.A. ne considère pas la remontée comme une "remontée incontrôlée".

Fig. 10

En cas de "remontée incontrôlée", le message STOP s'affiche à l'arrivée en surface. Si le plongeur entreprend une autre plongée, l'ordinateur ne fonctionne plus qu'en mode profondimètre pendant les 24 heures suivantes.

Une remontée incontrôlée est aussi signalée par l'affichage de l'astérisque principal.

La détection de "remontée incontrôlée" peut être désactivée au moyen du mode.

Arrivée en surface

Dès que la profondeur est inférieure à 1 m, le temps d'immersion s'interrompt. Si le plongeur ne redescend pas en dessous de 1,5 m dans les 10 minutes, le SURVEYOR considère la plongée comme terminée et ses paramètres sont mémorisés dans le carnet de plongée. Si le plongeur redescend au-delà de cette profondeur, le chronométrage du temps d'immersion reprend et le calcul de la plongée continue.

Fig. 11

Lorsque la plongée est terminée, le SURVEYOR passe du mode plongée au mode surface et affiche les paramètres suivants (fig. 11) :

• L'icône "avion" clignote tant que l'interdiction de vol n'est pas à zéro.
• Le temps de désaturation tant qu'il n'est pas à zéro,
• La barre graphique U.B.A. visualise les erreurs commises.

Éclairage

Quand l'ordinateur est en mode plongée (Dive), l'affichage peut être éclairé de façon temporaire ou permanente. Pour l'éclairage temporisé, appuyer sur le bouton puis le relâcher et l'affichage sera éclairé pendant 10 secondes. Pour l'éclairage permanent, appuyer sur le bouton pendant au moins 2 secondes jusqu'à l'émission d'un "bip". Pour éteindre ensuite l'éclairage, appuyer sur le bouton puis le relâcher.

cher.

Fonctions surface (surf time)

En appuyant sur le bouton, l'ordinateur passe du mode vol au mode surface (fig. 12). Ce dernier reste activé tant que le message d'interdiction de vol est présent. Dans ce mode, l'ordinateur affiche les paramètres suivants :

Fig. 12

• Intervalle de surface en heures et minutes
• Température ambiante (°C ou °F)
• Indication sur la barre graphique d'éventuelles erreurs de plongée.
• L'icône "avion" reste affichée jusqu'à ce que l'interdiction de vol soit levée.
• Appuyer sur le bouton < - > pour afficher le temps de désaturation à la place de l'intervalle surface.
• Appuyer à nouveau 'interdiction de vol.

Appuyer sur < - > pour revenir à l'affichage de l'intervalle surface initial.

Temps de désaturation et interdiction de vol

Même si, suite à un calcul mathématique très conservateur, l'ordinateur indique que le temps de désaturation est totalement écoulé, cela ne signifie pas qu'il n'y a pas de microbulles circulantes. Par conséquent, il est recommandé de respecter le indiqué par l'ordinateur.

Les disponibles par le SURVEYOR et figurant dans le tableau ci-dessous sont en accord avec les directives des principales écoles internationales. Ils sont fonction du type de plongée réalisée et des temps de désaturation.

	TEMPS DE DÉSATURATION	TEMPS D'INTERDICTION DE VOL
Plongée sans palier sans successive	0 à 12 heures	12 heures
	> 12 heures	jusqu'à désaturation complète
Plongée avec palier ou avec successive	0 à 24 heures	24 heures
	> 24 heures	jusqu'à désaturation complète

Horloge

À partir des autres modes, appuyer sur le bouton pour accéder au mode horloge. L'ordinateur affiche l'année, le jour, le mois, les heures et les minutes (fig. 13). Le mode horloge n'est pas accessible en plongée ou quand les contacts humides sont actifs.

Simulateur de plongée (SIMUL)

À partir du mode, appuyer sur le bouton pour accéder au mode simulateur. Il permet de simuler des plongées en tenant compte du niveau de saturation résiduel.

A ller au mode suivant (planning) sans entrer dans le mode simulateur.

Le simulateur fonctionne de la façon suivante :

Avant la plongée

Fonctions clés : Appuyer sur < - > pour démarrer.

Immersion

Fonctions clés : Appuyer une nouvelle fois sur < -> pour commencer la simulation d'une plongée.

Chaque impulsion suivante sur le bouton < -> permet de descendre de 1 m.

descendre à une vitesse de 12 m/min.

Une pression continue sur le bouton < -> permet de descendre à une vitesse de 24 m/min. Chaque impulsion sur le bouton permet de remonter de 1 m. remonter à une vitesse de 12 m/min.

Pour remonter, appuyer sur le bouton.

Fig. 13

Une pression continue sur le bouton permet de remonter à une vitesse de 18 m/min. L'ordinateur affiche alors les temps de plongée en fonction des profondeurs.

Pour quitter le mode Simulateur, appuyer simultanément sur les boutons <mode> et <->. Lors de l'immersion, le Simulateur fonctionne en vitesse accélérée par 5 (1 seconde de simulation correspond à 5 secondes réelles).

Arrivée en surface (quand la profondeur est inférieure à 1 m, l'ordinateur considère que la surface est atteinte).

Appuyer simultanément sur les deux boutons pour quitter le mode.

Surface

Quand la plongée simulée est terminée, le temps est accéléré par 12 (1 minute de simulation correspond à 12 minutes réelles). Pendant approximativement 1 minute, l'ordinateur affiche la profondeur maximale atteinte et le temps d'immersion. L'intervalle surface apparaît ensuite.

Appuyer sur le bouton pour obtenir le temps de désaturation et le temps d'interdiction de vol.

Pour simuler une plongée successive, attendre que l'intervalle surface désiré apparaisse à l'écran, puis appuyer une fois sur le bouton et recommencer la procédure utilisée pour la première plongée.

plongée en appuyant sur <-> pour amorcer la nouvelle descente.

Pour quitter le mode Simulator, appuyer simultanément sur les boutons Mode et - .

Verrouillage (stop)

Pendant la plongée, si un palier n'est pas respecté ou si la remontée est incontrôlée, le simulateur se verrouille et l'indication STOP s'affiche. Pour sortir du mode de verrouillage, appuyer simultanément sur les boutons et < ->. Si la fonction détection de remontée incontrôlée est désactivée (voir "set 7", page 17), le simulateur ne se verrouille

pas et l'indication STOP ne s'affiche pas.

Courbe de sécurité (mode plan)

À partir de ce mode, appuyer sur le bouton pour accéder au mode (fig. 14).

Ce mode permet de faire défiler les profondeurs et les temps sans décompression correspondants (courbe de sécurité) en tenant compte de l'éventuelle majoration due à l'azote résiduel de la plongée précédente.

Fig. 14

Appuyer sur le bouton <-> pour commander le défilement des paramètres suivants : appuyer sur <-> pour des profondeurs de 3 en 3 m jusqu'à 48 m.

<no dec> = le temps sans palier s'affiche pour chaque profondeur.

Le mode plan n'autorise pas les plongées successives avec paliers.

Mémoire (log book)

Fig. 15

Fig. 16

Fig. 17

À partir du mode, on peut accéder au mode mémoire dont la partie historique donne le total de plongées effectuées alterné avec la température minimale enregistrée en plongée, ainsi que le total d'heures de plongée et la profondeur maximale (fig. 15).

Appuyer sur le bouton < - > pour afficher la première page de mémoire de la dernière plongée (fig. 16). La mémoire comporte 50 pages. La première affiche le numéro d'ordre de la plongée (la plus récente est notée n°1), le jour, le mois et l'heure de départ.

faire apparaître la deuxième page (fig. 17) qui donne la profondeur maximum, le temps total d'immersion, la barre UBA, la vitesse maximum de remontée, toute violation du palier, les indications (pour une plongée sans décompression) ou (pour une plongée avec décompression) et la température minimale de la plongée.

Le profil complet des 20 dernières plongées est aussi disponible. Appuyer deux secondes sur < -> pour visualiser le profil de la plongée désirée. Chaque pression sur le bouton < -> fait apparaître

le temps d'immersion et la profondeur correspondante. Pour passer à la plongée suivante, appuyer sur

L'affichage offre deux possibilités d'exploration des profils de plongée :

La première s'effectue minute par minute, par exemple 0 min, 1 min, 2 min, etc., et donne les informations suivantes (fig. 17a).

• Numéro d'ordre de la plongée avec l'indication "dive n°".
• Profondeur
• Minute de plongée correspondant à la profondeur. Vitesse de remontée, s'il y a lieu.
• Palier non effectué, s'il y a lieu

La seconde s'effectue par fractions de minute, par exemple : 0 min 20 sec, 0 min 40 sec, 1 min 20 sec, 1 min 40 sec, etc. Dans ce cas, le numéro de la plongée est remplacé par 20 ou 40, correspondant respectivement à X min 20 sec ou X min 40 sec. L'icône "dive n" n'est pas affichée (fig. 17b).

Fig. 17a

Fig. 17b ub. a

Appuyer sur le bouton puis le relâcher pour faire défiler toutes les plongées. Pour quitter, appuyer sur le bouton.

Réglage (setup)

Horloge, altitude, unité de mesure de température, unité de mesure de profondeur, étalonnage eau douce/eau salée, alarmes sonores, détection de remontée incontrôlée, remise à zéro de l'azote résiduel.

Fig. 18

Fig. 19

Fig. 20

Fig. 21

À partir du mode, appuyer sur le bouton permet de passer au mode réglage (fig. 18). Pour ouvrir le mode réglage, appuyer à nouveau sur le bouton pendant environ deux secondes jusqu'à ce que l'inscription, qui correspond à l'horloge, s'affiche. Pour passer au mode suivant, appuyer à nouveau brièvement sur le bouton. Les possibilités de réglage sont :

Réglage de l'heure et de la date (fig. 19).

Appuyer sur le bouton pendant environ deux secondes.

Une fois sur la fonction horloge, la date, les heures et les minutes s'affichent et clignotent alternativement. Appuyer sur le bouton <+> pour augmenter la valeur de l'indication clignotante. Une fois la valeur désirée atteinte, appuyer sur le bouton <mode> pour l'enregistrer. Le paramètre suivant se met à clignoter et il suffit de répéter l'opération précédente. Une fois le réglage de l'horloge effectué, appuyer sur le bouton <mode> pour passer au réglage suivant.

Réglage de l'altitude (fig. 20).

Une fois sur la position réglage d'altitude, l'indication "set" s'affiche avec le programme d'altitude actuellement pris en compte (P0 0-700 m, P1 700-1500 m, P2 1500-2400 m, P3 plus de 2400 m). Appuyer sur le bouton "-" pour passer à la valeur suivante. Appuyer sur "mode" pour aller au réglage suivant.

Réglage de l'unité de mesure de la température (fig. 21).

Une fois sur cette position de réglage, l'unité de mesure de température utilisée s'affiche. Appuyer sur < - > pour la changer. Appuyer sur pour le réglage suivant.

Fig. 22

Fig. 23

Fig. 24

Fig. 25

Réglage de (fig. 22).

Une fois sur cette position de réglage, l' actuellement utilisée s'affiche. Appuyer sur le bouton (-) pour la changer. Appuyer sur le bouton (-) pour modifier la valeur clignotante. Appuyer sur (OK) pour aller au réglage suivant.

Étalonnage eau douce/eau salée (fig. 23).

Une fois sur cette position de réglage, le message s'affiche et l'indication "fresh" ou "sea" (douce ou salée) clignote pour indiquer la position actuelle de réglage. Appuyer sur le bouton < -> pour passer d'une position à l'autre. Appuyer sur pour aller au réglage suivant.

Alarmes sonores (fig. 24).

Cette fonction permet d'activer ou de désactiver les alarmes sonores. Une fois sur cette position de réglage,

le message [beeper] s'affiche en même temps que la position actuellement sélectionnée (on/off). Appuyer sur le bouton < -> pour passer d'une position à l'autre. Appuyer pour aller au réglage suivant.

ATTENTION : L'extinction des alarmes acoustiques est exclusivement réservée aux plongeurs expérimentés qui en assument l'entière responsabilité.

Détection de remontée incontrôlée (fig. 25).

Une fois sur cette position de réglage, le message s'affiche en même temps que l'indicateur de vitesse de remontée et la position actuellement sélectionnée. "On" signifie que la fonction est activée et "off" qu'elle est désactivée.

Ceci permet de désactiver le mode de verrouillage en cas de remontée incontrôlée (voir page 11), par exemple pour les exercices d'entraînement aux remontées d'urgence.

Appuyer sur la touche pour passer au réglage suivant.

ATTENTION : Cette fonction ne doit être utilisée que par des plongeurs confirmés particulièrement expérimentés qui prennent l'entière responsabilité de la désactivation du mode de verrouillage après une remontée incontrôlée.

Remise à zéro de la mémoire de l'azote résiduel (fig. 26).

Pour remettre à zéro cette valeur, appuyez sur le bouton <-> pendant plus de trois secondes, jusqu'à ce que l'affichage indique 0000.

Fig. 26

Cette opération entraîne la sortie du mode réglage et le passage au mode suivant (plongée).

Pour sortir du mode réglage et passer au suivant sans effectuer la remise à zéro, appuyer sur le bouton.

ATTENTION : Cette fonction ne doit être utilisée que par des plongeurs confirmés particulièrement expérimentés. Le plongeur qui remet à zéro la mémoire de l'azote résiduel ne peut plus utiliser cet ordinateur pour effectuer de plongées successives. Si une plongée a été effectuée dans les dernières 24 heures, ne pas replonger avec le SURVEYOR après l'avoir remis à zéro.

Interfaçage à un PC

L'interface spécifique (optionnelle) permet le transfert du contenu de la mémoir sur un ordinateur personnel fonctionnant sous Windows. Le logiciel de l'interface guide l'utilisateur lors de la procédure de connexion du SURVEYOR au PC.

Veiller, en particulier, à ne placer le SURVEYOR dans le boîtier d'interface qu'après y avoir été invité par le logiciel. L'introduction prématurée de rovoque son passage en mode plongée au lieu du mode PC.

Quand asse en mode PC, le message "PC" s'affiche sur la partie centrale gauche de son écran et un bip sonore retentit simultanément.

Pendant le transfert des données, des nombres (par exemple 84) apparaissent sur l'écran ; ce sont des codes de commande.

Signalisation des erreurs - Système UBA

Pour votre sécurité, l'affichage du SURVEYOR possède une barre graphique.

plusieurs astérisques qui correspondent à des erreurs de procédure particulières potentiellement dangereuses. Quand la plongée est terminée, les astérisques correspondant aux erreurs commises en plongée s'allument et restent affichés jusqu'à la prochaine plongée.

Fig. 27

Astérisques principaux (erreurs particulièrement graves) (fig. 27)

Palier non respecté, remontée incontrôlée.

Astérisques secondaires (comportement imprudent) (fig. 28)

Plongée successive avec un intervalle en surface inférieur à 2 heures, plongées avec décompression, profondeur supérieure à 40 m, plongée successive plus profonde que la première plongée, profondeur de la plongée successive supérieure à 30 m, vitesse de remontée excessive. Pour plus de précision sur l'erreur commise, consulter la mémoire.

Fig. 28

Entretien

Le SURVEYOR est un instrument particulièrement robuste conçu pour supporter les rigueurs ordinaires de la plongée. Cependant, il est normal de lui accorder toute l'attention que requiert un instrument de précision et de lui éviter les chocs violents, les longues expositions au soleil et les contacts avec des objets coupants. Pour l'entretien courant, rincer simplement l'instrument à l'eau douce après chaque plongée. Si nécessaire, le laver avec un savon à pH neutre. Ne pas utiliser de détergent, d'alcool, d'essence ni de produits en bombe.

Les boutons-poussoir ne nécessitant pas d'entretien particulier, ne pas les lubrifier avec de l'huile ou un aérosol.

En cas d'anomalie de fonctionnement, ne pas utiliser l'instrument en plongée et le retourner à un centre technique Mares agréé pour vérification.

Remplacement de la pile

Le remplacement de la pile est une opération très simple qui ne nécessite pas l'intervention d'un personnel spécialisé. Utiliser une pièce de monnaie pour dévisser le couvercle étanche et replacer la pile en respectant la polarité. Le compartiment pile est étanche et ne communique pas avec le reste de l'instrument.

En cas de fuite, le sécher soigneusement pour éliminer toute trace d'humidité avant d'introduire une nouvelle pile.

Avant de refermer le couvercle du compartiment à piles, s'assurer que le joint torique est propre et en bon état.

Le graisser légèrement à la GRAISSE SILICONE. Ne pas jeter l'ancienne pile à la mer !

ATTENTION : NE JAMAIS utiliser le SURVEYOR après avoir constaté une anomalie de fonctionnement. Le non-respect de cette mise en garde peut accroître considérablement le risque d'accident de décompression.

ATTENTION : Ne jamais remplacer la pile dans les 10 premières minutes qui suivent une plongée, au risque de perdre les informations concernant cette plongée.

Rédigé par Jean-Marc Hatchikian http://voilejmh.free.fr
