Type de produit	Autoradio Bluetooth avec tuner FM, lecteur USB/SD et entrée auxiliaire
Marque	MUSE
Modèle	M-199 BT
Alimentation	12 V DC (11-16 V admissible), masse négative
Dimensions (H × L × P)	Environ 58 × 140 × 180 mm
Poids	Environ 0,550 kg
Puissance de sortie max.	40 W × 4 canaux (4 ohms)
Réglages de tonalité	Graves et aigus ±10 dB, balance, atténuation
Égaliseurs préprogrammés	Flat, Classic, Rock, Jazz, Pop
Fonction Bluetooth	Mains libres et streaming audio (portée 10 m, code 0000)
Tuner FM	Gamme 87,5-108 MHz, sensibilité 12 dBµV, RDS (AF/TA/PTY/EON)
Médias compatibles	Périphériques USB, cartes SD/MMC, entrée AUX
Formats audio supportés	MP3 (fichiers sur USB/SD)
Rapport signal/bruit (MP3)	60 dB
Entretien et nettoyage	Chiffon doux ou peau de chamois humide, jamais de solvants
Température de fonctionnement	-10 °C à +60 °C (intérieur véhicule)
Sécurité	Fusible conforme aux spécifications ; ne pas exposer à l’eau ; ne pas démonter ; confier la réparation à un technicien qualifié
Pièces détachées et réparabilité	Aucune pièce réparable par l’utilisateur ; contacter le service après-vente en cas de dysfonctionnement
Informations générales	Utilisation dans véhicules 12 V avec masse négative ; déclaration de conformité disponible en ligne ; recyclage selon la directive DEEE

FOIRE AUX QUESTIONS - M-199 BT MUSE

Comment jumeler mon téléphone avec l'autoradio M-199 BT ?

Allumez l'appareil et passez en mode Bluetooth avec la touche MODE. Sur votre téléphone, activez le Bluetooth et recherchez les appareils. Sélectionnez 'M-199 BT' ou le nom de l'autoradio. Entrez le code 0000 si demandé. L'écran affiche 'BT READY' une fois la connexion réussie.

Que faire si l'autoradio ne s'allume pas ?

Vérifiez d'abord que le contact du véhicule est sur ACC. Si le fusible a grillé, remplacez-le par un fusible de même calibre. Si le problème persiste, consultez un technicien qualifié.

Pourquoi la radio ne capte-t-elle aucune station ?

Assurez-vous que le câble d'antenne est correctement branché. Si la réception est faible, passez en mode LOCAL (SEL/VOL) pour capter uniquement les stations puissantes, ou effectuez une recherche manuelle.

Comment réinitialiser l'autoradio ?

Utilisez un objet pointu (stylo) pour appuyer sur la touche RESET située sur la façade. Cela efface les réglages et les stations mémorisées.

Puis-je utiliser une clé USB ou une carte SD avec n'importe quel format ?

L'appareil prend en charge les fichiers MP3. Certains périphériques USB ou cartes SD peuvent ne pas être compatibles. Si la lecture ne démarre pas, essayez un autre périphérique. Les formats spéciaux ne sont pas garantis.

Comment régler l'horloge ?

Maintenez la molette VOL enfoncée pour entrer dans le mode de réglage. Tournez-la pour régler les heures puis les minutes. Le réglage se confirme automatiquement après 5 secondes sans action.

Le son est faible ou de mauvaise qualité, que faire ?

Vérifiez le niveau de volume et les réglages de tonalité (BAS, TRE). Activez la fonction Loudness en maintenant la touche LOUD. En mode radio, passez en Mono (SEL/VOL) si le signal est faible.

Comment passer un appel en mains libres ?

Une fois le téléphone jumelé, appuyez sur la touche BAND pour répondre à un appel entrant. Pour composer le dernier numéro, appuyez deux fois sur cette touche. La conversation est diffusée via les haut-parleurs.

Le Bluetooth ne fonctionne pas avec mon téléphone, que faire ?

Assurez-vous que le mode Bluetooth est sélectionné (MODE) et que votre téléphone est à moins de 10 mètres. Supprimez l'appareil de la liste Bluetooth du téléphone et recommencez le jumelage avec le code 0000.

Comment remplacer le fusible de l'autoradio ?

Débranchez l'alimentation. Retirez le fusible grillé et remplacez-le par un fusible de même intensité (indiquée sur le porte-fusible). Si le nouveau fusible grille également, faites vérifier l'appareil par un professionnel.

MODE D'EMPLOI M-199 BT MUSE

1. N'essayez pas de modifier l'appareil au risque de causer un accident.
2. Faire installer ou réparer cet appareil par des personnes non qualifiées et sans expérience dans le domaine de l'électronique et des accessoires automobiles peut s'avérer dangereux et peut vous exposer à un risque de choc électrique ou à d'autres dangers.
3. Arrêtez le véhicule avant d'effectuer toute opération pouvant vous distraire lors de la conduite.
4. Veuillez régler le volume à un niveau qui vous permet d'entendre les bruits provenant de l'extérieur du véhicule.
5. N'utilisez pas cet appareil sous des températures extrêmes. Avant de mettre l'appareil en marche, veillez à ce que la température à l'intérieur du véhicule soit comprise entre -10°C et +60°C.
6. Lorsque vous remplacez les fusibles, utilisez des fusibles conformes à l'intensité indiquée sur le porte-fusible.
7. N'obstruez pas les orifices de ventilation. Vous pourriez provoquer une surchauffe à l'intérieur de l'appareil, ce qui risquerait de causer un incendie.
8. Si vous utilisez cet appareil sans faire fonctionner le moteur, la batterie risque de se décharger.
9. Cet appareil est conçu pour être utilisé uniquement dans des véhicules disposant d'un système électrique de 12 V avec masse négative.
10. Appuyez sur le bouton à l'aide d'un objet pointu (comme un stylo à bille) pour réinitialiser l'unité sur ses paramètres par défaut.

Muse

MANUEL DE L'UTILISATEUR

Veuillez lire attentivement ce manuel avant toute utilisation.

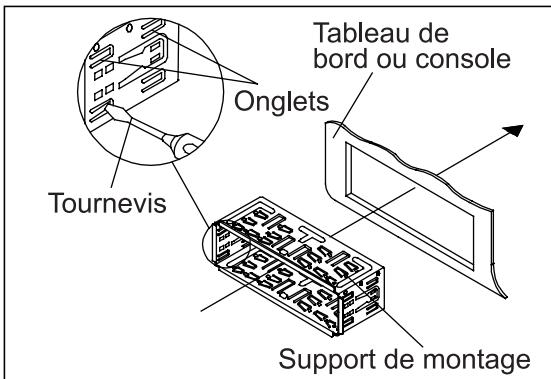

Installation

1. Insérez le support de montage dans le tableau de bord. Si nécessaire, pliez les languettes vers l'extérieur pour bien le fixer.

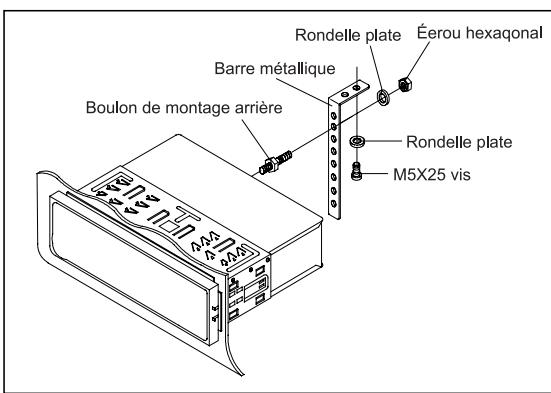

1. Assemblez les boulons de montage, la barre d'acier, les rondelles à ressort et l'écrou hexagonal. Puis, fixez l'unité au tableau de bord à l'aide des vis M5 x 25 et des rondelles.

FR-4

FR-1

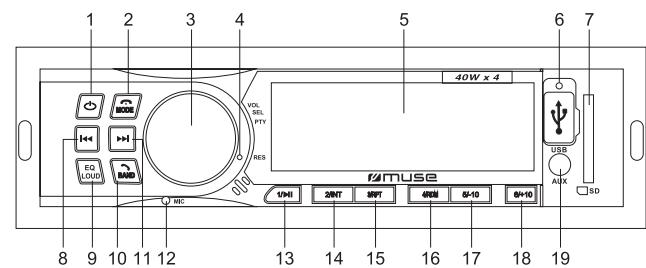

Description de l'appareil

1. Veille/Marche
2. MODE : Raccroche l'appel ; Touche MODE
3. MENU : réglage ; molette de réglage du volume
4. Touche RESET
5. Afficheur LCD
6. Port USB
7. Logement pour carte SD/MMC
8. Touche
9. EQ : Sélection des effets sonores de votre choix : FLAT / CLASSIC / ROCK / JAZZ / POP ; Puissance supplémentaire Marche / Arrêt.
10. BAND : Répondre au téléphone / Rappeler ; Touche BAND (pour sélectionner la bande : FM1, FM2, FM3) ; Mémorisation automatique des stations radio.
11. Touche
12. Microphone intégré
13. Touche 1 / II (Lecture/Pause) : Sélectionne le canal 1 . Permet la lecture et la mise en pause.
14. Touche 2 / INT : Sélectionne le canal 2 en pré-sélection en mode radio. Pour activer/désactiver le mode de lecture d'introductions.
15. Touche 3 / RPT: (Répétition) : Sélectionne le canal 3 répétée.
16. Touche 4 / RDM (Aléatoire) : Sélectionne le canal 4 Active ou désactive la lecture aléatoire.
17. Touche 5 / -10 : Sélectionne le canal 5 Revient en arrièr
18. Touche 6 / +10 : Sélectionne le canal 6 Avance de 10 pistes (MP3 seulement).
19. Entrée auxiliaire

FR-5

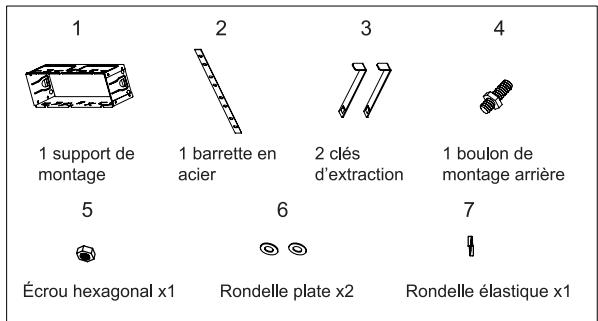

Déballage de votre autoradio

Lorsque vous déballez votre nouvel autoradio, veillez à ce qu'il y ait tous les éléments ci-dessous :

Unité principale

Manuel d'utilisation

Accessoires:

FR-2

Fonctionnement basique

Mise en marche et arrêt de l'appareil. Appuyez sur la touche pour allumer l'unité. Tenez cette touche appuyée pour éteindre l'unité.

Sélection du mode

Lorsque l'appareil est en marche, sélectionnez un mode à l'aide de la touche MODE : TUNER → USB → CARD → BT → AUX.

Remarque : Les modes USB et CARD ne peuvent pas être sélectionnés si ces sources ne sont pas branchées sur l'unité.

Affichage de l'heure

Appuyez sur la touche VOL pour afficher l'horloge lorsque l'appareil est en marche.

Affichage de l'heure

1. Lorsque l'appareil est en marche, maintenez la touche VOL (volume) enfoncée pour entrer dans le mode de réglage.
2. Tournez la molette de volume dans le sens des aiguilles d'une montre ou dans le sens inverse pour régler la valeur des heures et des minutes. Votre réglage sera confirmé si aucune touche n'est activée pendant 5 secondes.

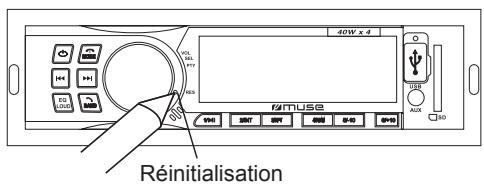

Réinitialisation de l'appareil

Vous devez réinitialiser l'appareil si vous l'utilisez pour la première fois ou si vous avez remplacé la batterie du véhicule. Pour réinitialiser l'appareil, appuyez sur la touche RES située sur l'unité principale au moyen d'un objet pointu. Lorsque l'afficheur présente des caractères incompréhensibles, appuyez sur RES pour résoudre le problème. Le réglage de l'heure ainsi que toutes les données mises en mémoire seront effacées.

Réglage du volume

Pour augmenter ou diminuer le volume sonore, tournez la molette Volume dans le sens des aiguilles d'une montre ou dans le sens inverse.

Utilisez la touche SEL/Volume pour définir la configuration sonore. Appuyez à plusieurs reprises sur la touche SEL/Volume pour sélectionner le mode de votre choix pour la configuration sonore dans l'ordre suivant : "BAS" (BASS) "TRE" (aigu) "BAL" (Balance) "FAD" (atténuation). Après avoir choisi le mode de votre choix, vous pouvez régler le niveau en tournant la molette SEL/Volume.

Équaliseurs préprogrammés (EQ)

Lorsque vous écoutez de la musique pop, classique ou rock, utilisez l'égaliseur pour régler la qualité sonore. Appuyez sur le bouton EQ pour sélectionner les différents modes d'égaliseur dans l'ordre suivant : FLAT → CLASSIC → ROCK → POP → EQ OFF.

FR-6

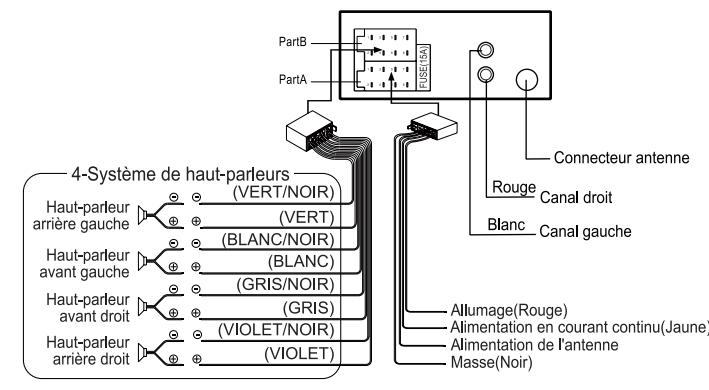

Attention !

• Veillez à effectuer les connexions en faisant attention aux couleurs mentionnées sur le schéma de connexion. Une connexion incorrecte peut provoquer un dysfonctionnement de l'appareil ou endommager le système électrique du véhicule.
• Veillez à connecter le connecteur négatif du haut-parleur à la prise négative, et le connecteur positif à la prise positive. Ne connectez jamais les câbles des haut-parleurs droit et gauche l'un à l'autre ou à une partie métallique du véhicule.
• Vérifiez que les connexions soient correctes avant de mettre l'appareil en marche.

Ne connectez pas le câble d'allumage (rouge) avec le câble de la batterie (jaune). Vous risqueriez de provoquer un court-circuit, voire un incendie.

FR-3

Fonction Loudness

Appuyez longuement sur la touche LOUD pour activer (LOUD ON) la fonction Loudness. Appuyez à nouveau longuement sur cette touche pour la désactiver (LOUD OFF).

Sélection de la bande de fréquences

En mode radio, appuyez de manière répétée sur la touche BAND pour sélectionner la bande de fréquences : FM1 → FM2 → FM3.

Recherche manuelle

Choisissez votre station souhaitée avec ou

Recherche automatique

Appuyez et maintenez pendant quelques secondes sur ← ou → pour lancer la recherche. La recherche automatique localise les stations les plus puissantes. Une station avec un signal faible peut être réglée manuellement en appuyant plusieurs fois sur ← ou →. REMARQUE : Au cours de l'opération de recherche, le niveau sonore est automatiquement mis en sourdine.

Recherche et mémorisation des stations

• À l'aide de la touche BAND (Mémorisation automatique des stations radio) En mode radio, maintenez la touche BAND enfoncée pendant 3 secondes pour lancer la recherche et l'enregistrement automatique des stations en mémoire. Toutes les stations présélectionnées défilent pendant quelques secondes dans la bande choisie. Pour vous arrêter sur une station, appuyez sur la touche BAND.

Avec les touches numériques 1-6

1. Réglez une station a .
2. Tenez l'une des touches numériques 1-6 appuyée pendant 2 secondes jusqu'à ce que l'écran affiche le nombre correspondant, ce qui indique que la station est enregistrée sur la touche numérique correspondante.
3. En mode radio, appuyez sur les touches numériques 1 à 6 pour écouter les stations enregistrées.
4. Lorsque vous écoutez une station enregistrée sur une touche numérique, appuyez sur une autre touche numérique pendant plus de 2 secondes pour enregistrer cette station sur cette touche numérique.

Remarque : L'unité peut enregistrer jusqu'à 6 stations pour chaque bande.

RDS (Radio Data System)

Cette unité dispose d'un décodeur RDS intégré compatible avec les données RDS transmises par les stations de diffusion. Ce système permet de passer automatiquement vers la station de diffusion avec la meilleure réception lorsque vous vous déplacez sur de longues distances (fonction AF). Par ailleurs, si un programme d'annonce de trafic (TA) ou un type de programme (PTY) est diffusé par une station RDS, ce programme sera reçu quel que soit le mode dans lequel vous êtes.

FR-7

Tenez la touche SEL/PTY appuyée, l'unité passera dans le menu de configuration. Appuyez brièvement sur la touche SEL/PTY pour sélectionner l'élément de votre choix. Tournez la molette SEL/PTY pour définir le réglage correspondant de votre choix.

Fréquence alternative (AF)

Quand le mode de commutation AF est sélectionné, la radio vérifie l'intensité du signal des fréquences alternatives. Quand une fréquence alternative a un signal plus fort que la station en cours, l'appareil change pour cette station, et la nouvelle fréquence est affichée pendant 1 à 2 secondes. (Lorsque AF clignote, l'appareil recherche une station RDS plus puissante). « AF » non affiché : mode de commutation AF arrêté. « AF » affiché : mode de commutation AF activé, et les informations RDS sont reçues. « AF » clignotant : mode de commutation AF activé, mais les informations RDS ne sont pas encore reçues.

Région activé/désactivé (REG)

Appuyez plusieurs fois sur la touche SEL/VOL jusqu'à ce que « REG » apparaisse sur l'écran. Tournez la molette SEL/VOL pour passer entre le mode « REG ON » et « REG OFF ». REG ON : Sélectionnez cette option pour écouter la version locale de la station en cours, même s'il existe une version nationale de cette station. REG OFF : Sélectionnez cette option pour écouter la version nationale de la station en cours.

Fonction TA (informations routières)

Dans le mode TA veille, lorsqu'une annonce de trafic démarre, la diffusion de l'annonce de trafic est reçue en priorité indifféremment de la fonction, afin que vous puissiez l'écouter. Si vous choisissez le mode TA éteint, lorsqu'une annonce de trafic est diffusée et reçue, la réception est annulée et l'unité passe en mode TA veille.

Sélection du type de programme (PTY)

Lorsque vous sélectionnez SEL/PTY, la recherche des informations correspondantes est lancée ; celle-ci s'arrête une fois les informations PTY détectées. Lorsque les informations PTY correspondantes n'existent plus, la fonction PTY est automatiquement désactivée.

Utilisez les touches numériques 1-6 pour sélectionner le programme.

1) Appuyez longuement sur la touche PTY une fois. Lorsque « PTY » apparaît sur l'écran, appuyez sur les boutons 1 à 6 de manière répétée pour sélectionner les programmes ci-dessous : Touche 1 : POP M / ROCK M (Musique Pop / Musique Rock) Touche 2 : EASY M / LIGHT M (Musique facile / Musique légère) Touche 3 : CLASSICS / OTHER M (Musique classique / Autres) Touche 4 : JAZZ / COUNTRY (Musique JAZZ / Country) Touche 5 : NATION M / OLDIES (Nationale / Vieux tubes) Touche 6 : FOLK M (Musique folklorique)

FR-8

2) Appuyez longuement sur la touche PTY une fois. Lorsque « PTY » apparaît sur l'écran, appuyez sur la touche PTY, puis appuyez sur les touches numériques 1 à 6 à plusieurs reprises pour sélectionner les programmes ci-dessous : Touche 1 : NEWS/AFFAIRS/INFO (Actualités/Affaires/Informations) Touche 2 : SPORT/EDUCATE/DRAMA (Sport/Éducation/Série) Touche 3 : CULTURE/SCIENCE/VARIORED (Culture/Science/Autres) Touche 4 : WEATHER/FINANCE/CHILDREN (Météo/Finance/Enfants) Touche 5 : SOCIAL/RELIGION/PHONE IN (Social/Religion/Débats) Touche 6 : TRAVEL/LEISURE/DOCUMENT (Voyage/Loisirs/Document) L'unité commencera alors à rechercher automatiquement les programmes correspondants. Appuyez longuement sur la touche PTY une troisième fois pour sortir du mode PTY.

Appuyez plusieurs fois sur la touche SEL/VOL jusqu'à ce que « EON » apparaisse sur l'écran, tournez la molette SEL/VOL pour passer entre le mode « EON ON » et « EON OFF ». Lors de la réception d'informations EON, l'indication EON reste affichée. Avec le système EON, les stations de radio locales peuvent prendre la priorité sur une station nationale pour une annonce de la circulation pendant la durée de celle-ci.

Appuyez de manière répétée sur la commande SEL/VOL pour sélectionner « DX/LOCAL ». DX : pour recevoir les stations radio d'autres régions de signal faible. LOCAL : seules les stations radio locales de signal puissant seront reçues.

Stéréo/Mono

Appuyez de manière répétée sur la commande SEL/VOL pour sélectionner « STEREO/MONO ». Le mode Stéréo est automatiquement activé lors de la réception de stations FM. Cependant, lorsque le signal est faible ou que la qualité de réception radio est inférieure à vos attentes, sélectionnez le mode Mono pour améliorer la qualité sonore.

Connexion d'un périphérique USB (non fourni)

Connectez votre appareil USB sur le port USB de l'appareil. Il passera en mode USB et commencera la lecture automatiquement.

Insertion d'une carte SD/MMC (non fournie)

Insérez une carte SD/MMC dans la fente pour carte. Il passera en mode CARD et commencera la lecture automatiquement.

Fonctions de base

Lecture/Pause : Appuyez sur la touche pour mettre la lecture en pause. Appuyez une nouvelle fois sur la touche pour la reprendre.

FR-9

Saut de plage / Recherche rapide

1. passer à la piste suivante.
2. Appuyez sur la touche pour revenir à la piste précédente.
3. Appuyez sur -10 ou +10 pour sauter 10 pistes vers l'arrière ou vers l'avant.

Recherche intro:

Appuyez sur la touche INT pour écouter les 10 premières secondes de chaque piste et « INT ON » apparaît sur l'écran. Appuyez de nouveau pour annuler la lecture des introductions et « INT OFF » apparaît.

Pendant la lecture du disque, appuyez plusieurs fois sur la touche RPT pour sélectionner un mode de lecture : RPT ONE, RPT DIR, RPT OFF.

Lecture aléatoire

Appuyez sur la touche RDM pour jouer toutes les pistes dans le désordre et « RDM ON » apparaît sur l'écran. Appuyez de nouveau pour annuler cette fonction, et « RDM OFF » apparaît.

Remarque

• Il existe de nombreux modèles de périphériques USB et de cartes SD/SDHC/MMC. Nous ne pouvons garantir que l'appareil soit compatible avec tous ces différents modèles. Si votre périphérique USB n'est pas compatible, veuillez en essayer un autre.
• Il se peut que certains fichiers enregistrés sur la carte SD/SDHC/MMC ou sur le périphérique USB ne puissent être lus. En effet, certains formats spéciaux ne sont pas compatibles avec cet appareil.

Utilisation de l'entrée auxiliaire

1. Branchez votre source auxiliaire (par exemple un lecteur MP3) à la prise AUX IN.
2. Appuyez sur la touche O pour mettre l'appareil en marche.
3. Appuyez sur la touche MODE pour sélectionner le mode AUX.
4. Démarrez la lecture sur votre source auxiliaire.
5. Ajustez le volume sonore au niveau désiré.
6. Déconnectez l'appareil externe de l'entrée AUX, puis appuyez sur la touche MODE pour sélectionner une autre source.

Fonction Bluetooth

Le mot Bluetooth® ainsi que les marques et logos sont des marques commerciales déposées détenues par Bluetooth SIG, Inc. et l'utilisation de ces marques par New One S.A.S se fait dans le cadre d'une autorisation. Les autres marques et noms commerciaux sont la propriété de leurs titulaires respectifs.

• Avant d'utiliser la fonction Bluetooth, assurez-vous que votre téléphone portable prend en charge cette fonction.
• Selon les différents modèles de téléphone portable, la puissance d'émission Bluetooth est différente. Pour obtenir la meilleure qualité de conversation, il est recommandé de maintenir une distance de 3 mètres (max 10 mètres).
• Ne placez aucun objet métallique ou obstacle .

Couplage

1. Lorsque l'unité est allumée, appuyez plusieurs fois sur le bouton MODE pour sélectionner le mode BT.
2. Activez la fonction Bluetooth de votre téléphone mobile. (Veuillez consulter le manuel d'instruction de votre téléphone portable sur la manière d'utiliser le Bluetooth.)
3. Sélectionnez l'élément de recherche d'appareil Bluetooth et entrez dedans. Votre téléphone commence à rechercher les appareils Bluetooth à sa portée (10 mètres). Sélectionnez la radio de cette voiture Alors, on vous demande d'entrer un mot de passe de 4 chiffres, c'est 0000. Entrez le mot de passe et confirmez. L'écran du système audio pour voiture affichera alors BT READY.

Remarque : Si vous avez déjà effectué des connexions Bluetooth auparavant, une liste des résultats des recherches précédentes s'affiche. Sélectionnez .

Accepter ou rejeter un appel

Lorsque vous recevez un appel, le numéro de téléphone s'affiche sur l'écran. Appuyez sur pour accepter l'appel, la durée de parole apparaîtra sur l'écran. Tournez la molette de volume pour régler le volume du Bluetooth. Appuyez sur pour rejeter un appel entrant.

Passer un appel

Pour appeler le dernier numéro composé dans la mémoire du téléphone portable, appuyez sur la touche ♀ deux fois. Remarque : - La fonction rappel n'est pas disponible s'il n'y a pas de fonction d'enregistrement des appels sur votre téléphone portable. - Si la conversation n'est pas claire, essayez de vous rapprocher du microphone.

Transférer les appels entre le téléphone et l'unité

Lorsque vous êtes en mode conversation, appuyez sur « 2 » pour transférer l'appel entre le téléphone portable et l'unité. Lorsque vous passez un appel, il n'est pas possible de transférer si votre correspondant n'a pas encore répondu.

FR-11

Bluetooth audio

L'unité prend en charge la fonction Bluetooth audio. Si votre téléphone mobile peut jouer de la musique stéréo, lorsque la connexion est réussie, appuyez sur MODE pour accéder au mode audio Bluetooth, « MEDIA » apparaît sur l'écran. Le fichier audio dans votre téléphone portable commence à être lu via l'autoradio.

Lecture/Pause : Appuyez pour suspendre momentanément la lecture de la piste. Appuyez à nouveau pour reprendre la lecture.

Passer à la piste suivante ou précédente

1. Appuyez sur la touche pour p .
2. Appuyez sur la touche ↓ pour jouer la piste précédente.

Remarque :

• Ce système ne fonctionnera pas ou risque de mal fonctionner avec certains téléphones portables / lecteurs audio Bluetooth.
• Il existe une grande variété de téléphones portables sur le marché. Nous ne pouvons garantir la compatibilité de tous les téléphones portables avec l'unité.
• Si vous trouvez que la conversation n'est pas claire, essayez de vous rapprocher du microphone.

Par la présente, NEW ONE S.A.S déclare que l'appareil "MUSE M-199 BT" est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 1999/5/CE. La déclaration de conformité peut être consultée sur le site http://www.muse-europe.com/conformity/M-199BT.pdf

Précautions

• Nettoyez l'appareil avec un chiffon doux ou une peau de chamois humide. N'utilisez jamais de solvants.
• Ne l'exposez pas à la pluie ou à l'humidité.
• Ne la laissez pas tomber ou subir des chocs.
• Assurez-vous d'éloigner votre appareil de sources de chaleur.
• Utilisez cet appareil dans des climats tempérés.
• N'exposez pas l'appareil à des coulures ou des éclaboussures et n'y placez pas d'objets remplis de liquide à proximité.
• Ne placez pas de bougie sur ou à proximité de l'appareil.

Remplacement du fusible

Utilisez un fusible de valeur conforme aux spécifications données par le fabricant. Si le fusible grille, vérifiez le branchement de l'alimentation avant de le remplacer. Si le fusible grille à nouveau, il y a un dysfonctionnement. Dans ce cas, veuillez consulter le centre de réparation le plus proche.

FR-12

DE DÉPANNAGE

CARACTÉRISTIQUES TECHNIQUES

SYMPTÔME	CAUSE PROBABLE	SOLUTION
Impossible demettre en marche l'appareil.	Vous n'avez pas mis en marche le vehicule.	Lorsque l'appareil est sous tension mais que le moteur ne tourne pas, positionnéz la cléf de contact sur ACC.
	Le fusible a grillé.	Remplacez le fusible.
Pas de son.	Le niveau de volume est réglé sur le minimum.	Réglez le volume sur le niveau de votrechoix.
	Les branchements ont mal été effectués.	Vérifiez les branchements.
Les commandes ne fonctionnent pas.	Le microproesseur fonctionné mal en raison de bruit parasite.	Appuyez sur la touche RESET. La façade est mal connectée.
La radio ne fonctionné pas. La sélection automatique de stations radio ne fonctionné pas.	Le câble de l'antenne n'est pas raccordé.	Raccordez fermement le cable de l'antenne.
	La réception est trop faible.	Sélectionnez manuelles une station radio.

FR-10

Général

Alimentation 12V DC (11-16 V admissible). Impédance de charge 4 ohms. Puissance de sortie maximale 40W. Réglage de la tonalité ±10 dB.

Dimensions Environ 58 × 140 × 180 mm (h/l/p)

Poids Environ 0,550 kg

Section FM

Gamme de fréquence 87.5 - 108 MHz. Fréquence intermédiaire 10.7 MHz.

Sensibilité utilisable (-30 dB) : 12 dBµV. Ratio signal sur bruit : 50 dB (30 dB à 1 kHz).

Section lecteur MP3

Rapport signal/bruit : 60 dB. Séparation : 50 dB. Distorsion : <0,5 %. Réponse en fréquence : 20 - 20 000 Hz.

Remarque

Nous travaillons continuellement à l'amélioration de nos produits. C'est pourquoi le modèle et les caractéristiques techniques sont susceptibles d'être modifiés sans notification préalable.

Attention

ATTENTION RISQUE DE CHOC ÉLECTRIQUE. Ne démontez pas l'appareil. Aucune pièce interne n'est réparable.

NE PAS OUVRIR par l'utilisateur. Confiez tout entretien à un technicien qualifié.

Le symbole de l'éclair terminé par une flèche à l'intérieur d'un triangle avertit.

Sur de la présence d'une « tension dangereuse » dans l'appareil.

Le point d'exclamation situé à l'intérieur d'un triangle avertit l'utilisateur de la

présence d'instructions importantes dans la documentation accompagnant le

AVERTISSEMENT - Afin de réduire le risque d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.

Si à l'avenir vous désirez vous débarrasser de cet appareil, veuillez noter que les appareils électriques ne doivent pas être jetés avec les ordures ménagères. Renseignez-vous pour connaître le centre de recyclage le plus proche. Consultez les autorités locales ou votre revendeur pour plus de détails (Directive sur les déchets des équipements électriques et électroniques).

Nos emballages peuvent faire l'objet d'une consigne de tri. Pour en savoir plus : www.quefairedemesdechets.fr

NEW ONE S.A.S

10, Rue de la Mission, 25480 École-Valentin, France

FR-13

FR-14

FR-15
