MODE D'EMPLOI TNT ZAPBOX SINGLE 4.2 METRONIC
Adaptateur numérique terrestre
Regarder les chaînes numériques terrestres gratuites

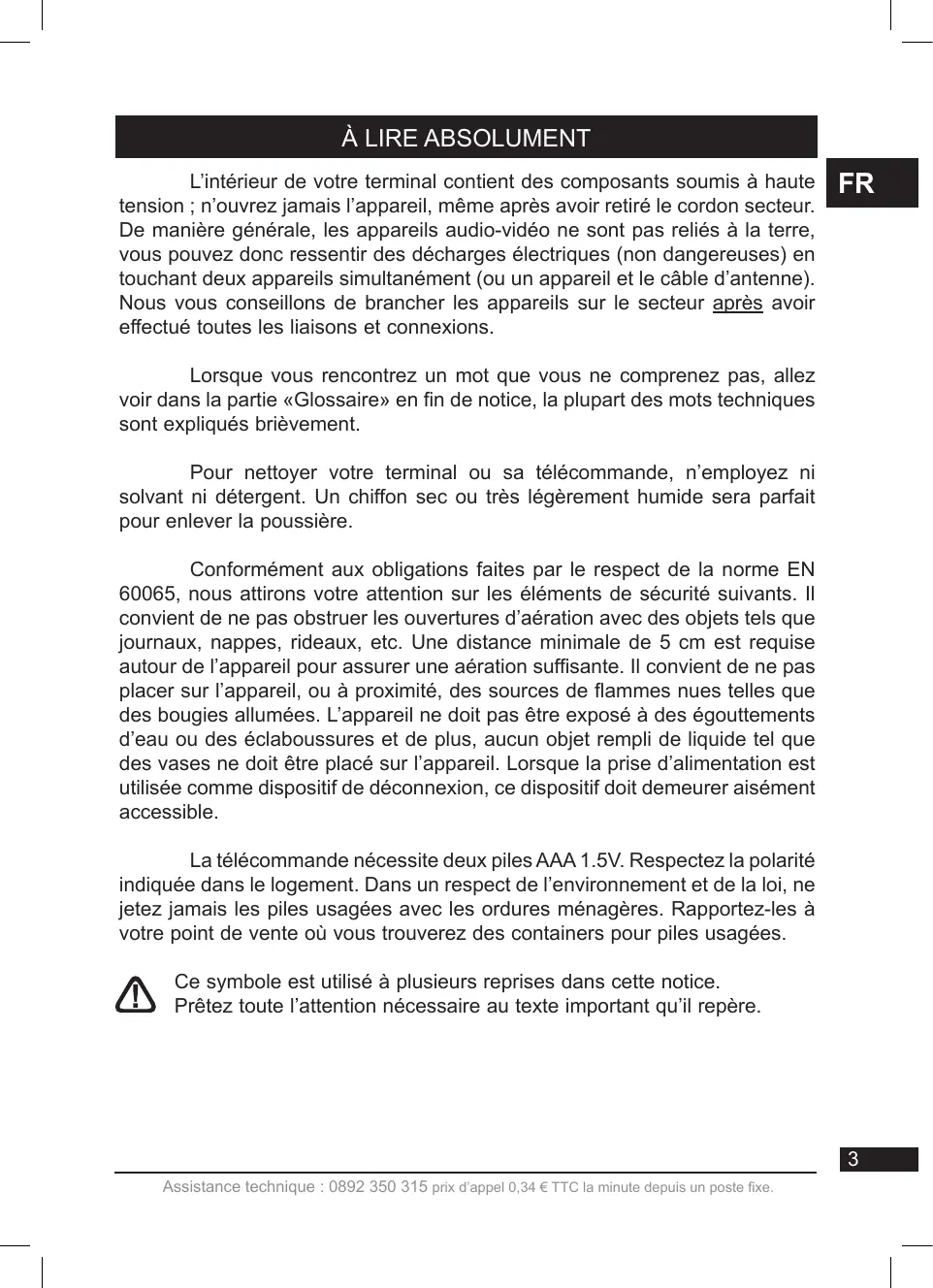

L'intérieur de votre terminal contient des composants soumis à haute tension ; n'ouvre jamais l'appareil, même après avoir retiré le cordon secteur. De manière générale, les appareils audio-video ne sont pas reliés à la terre, vous pouvez donc déceler des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un appareil et le cable d'antenne). Nous vous conseillons de brancher les appareils sur le secteur après avoir effectué toutes les liaisons et connexions.
Lorsque vous rencontrez un mot que vous ne comprenez pas, allez voir dans la partie «Glossaire» en fin de notice, la plupart des mots techniques sont expliqués brièvement.
Pour nettoyer votre terminal ou sa télécommande, n'employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière.
Conformément aux obligations faites par le respect de la norme EN 60065, nous attirons votre attention sur les éléments de sécurité suivants. Il convient de ne pas obstruer les ouvertures d'aération avec des objets tels que journaux, nappes, rideaux, etc. Une distance minimale de 5cm est requise autour de l'appareil pour assurer une aération suffisante. Il convient de ne pas placer sur l'appareil, ou à proximité, des sources de flammes dues telles que des bougies allumées. L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil. Lorsque la prise d'alimentation est utilisée comme dispositif de déconnexion, ce dispositif doit demeurer aisément accessible.
La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement. Dans un respect de l'environnement et de la loi, ne jetez jamais les piles usagées avec les ordures ménagères. Rapportez-les à votre point de vente où vous trouverez des containers pour piles usagées.
Ce symbole est utilisé à plusieurs reprises dans cette notice. Prêtez toute l'attention nécessaire au texte important qu'il repère.
La programmation du terminal se fait par l'intermédiaire des menus. Pour faciliter la lecture de cette notice, nous écrirons l'accès à un menu donné sous la forme simplifiée suivante: MENU / menu / sous-menu.
Par exemple, lorsque vous lirez :
- Allez dans MENU / CONFIGURATION / Contrôle parental.
c'est équivalent à :
- Appuyez sur la touche MENU pour accéder au menu principal.
- Appuyez sur la touche pour sélectionner l'icone CONFIGURATION.
- Appuyez sur la touche ↓ pour sélectionner le menu Contrôle parental.
- Appuyez OK.
- Vous remarquerez que les mots écrits en gras dans cette notice correspondent aux mots qui apparaissent dans les menus sur l'écran du téléviseur.
Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir
peuvent nuire à la santé et à l'environnement. Faites reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.
Sommaire
1 Installation 06 2 Description de la télécommande 09 3 Description de l'adaptateur 10 4 Utilisation au quotidien 11 5 Personnaliser la liste des chaînes 11 6 Blocage parental 12 7 Réinitialiser l'adaptateur 13 8 Options diverses 14 9 Radios 14 10 Enregistrements 15 11 Recherche de chaînes 16 12 Sous-titres et teinte 17 13 EPG 17 14 En cas de problème de réception 18 15 Glossaire 20 16 Canaux utilisés pour les émetteurs en service en 2008 21
1 - Installation
L'adaptateur étant débranché du secteur, connectez directement l'antenne râteau à l'entrée ANT. (H page 10) de l'adaptateur. Désormaint, reliez l'adaptateur et le téléviseur par un câble d'antenne mâle/femelle. Ce câble permet de continuer à recevoir les chaînes analogiques locales sur le téléviseur. L'absence de ce câble ne nuit pas à l'installation TNT. Reliez le téléviseur à la sortie péritel TV de l'adaptateur. Allumez le téléviseur et branchez l'adaptateur sur le secteur. Enforcez le bouton Marche/Arrêt situé à gauche sur la face avant. Le voyant vert en façade s'allume. Insérez les piles dans la télécommande.
L'écran du téléviseur affiche un menu de sélection de langue. Si ce n'est pas le cas, vérifie les connexions péritel et / ou forcez le mode A/V ou EXT de votre téléviseur (voir notice TV). Choisissez la langue avec les touches , puis appuyez sur OK.
La recherche automatique de chaîne démarre. À l'issue de cette recherche, l'adaptateur affiche la première chaîne, l'installation de base est terminée.
Si la recherche n'a pas trouvé toutes les chaînes (ou aucune) après l'installation automatique, un message «pas de chaîne» apparait. Pressez MENU pour accéder au menu principal.
Vous allez devoir modifier la position de votre antenne (voir paragraphe suivant).
B - Calage / orientation de l'antenne
Aucune chaîne n'a été trouvée sur votre réseau actuel, c'est donc probablement qu'il pointe vers un émetteur qui n'émet qu'en analogique. Si votre zone est couverte par le numérique, c'est que les émissions viennent d'un autre émetteur, il va falloir modifier l'orientation de votre ANTenne. Nous distinguerons deux cas selon que vous connaissiez ou non un numéro de canal UHF sur lequel vous êtes censé capter le numérique.
Cas n°1
Vous connaissiez au moins un numéro de canal (compris entre 21 et 69) qui émet dans votre région.
- Allez dans MENU / CONFIGURATION / Installation.
- Appuyez sur la touche verte pour accéder au menu recherche manuelle. Sur la ligne N^ chaine, choisissez le canal adéquat avec les flèches
- Patientez quelques secondes et observez le graphe de qualité.
- Tournez l'antenne pour maximiser la qualité. Lorsque vous approchez de la direction de l'émetteur, la Qualité doit augmenter. Une qualité de 65% est le minimum pour une image stable. Si la Qualité n'augmente jamais, c'est que le nombre de canal que vous
avez choisi est incorrect, ou que l'émission est trop lointaine pour votre récepteur.
- Une fois la qualité maximale atteinte, serrez les écrous de fixation de l'antenne.
- Lancez une recherche automatique.
- Allez dans MENU / CONFIGURATION / Installation.
- Appuyez sur la touche rouge en bas de la télécommande.
- Confirmez en appuyant sur OK.
Cas n°2
Vous recevez les chaînes nationales en analogique et vous n'avez aucune idée de ce que vous pouvez recevoir en numérique.
Si vous êtes certain que vous pouvez capter d'autres chaînes supplémentaires, mais que vous ne savez pas quel canal est utilisé pour ces chaînes, nous vous suggérons la méthode suivante :
Procurez-vous une antenne râteau UHF ayant un gain important (au moins 15 dB) et connectez-la directement à l'entrée ANT. de l'adaptateur. Orientez votre nouvelle antenne dans la même direction que l'ancienne et faites une recherche automatique de chaînes (Menu / CONFIGURATION / Installation et appuyez sur la touche rouge).
Si vous trouvez des chaînes que vous n'aviez pas trouvées avec l'ancien râteau, remplacez tout simplement l'ancienne antenne par la nouvelle. Sinon, tournez l'antenne d'un huitième de tour et lancez à nouveau une recherche automatique. Tant que vous ne trouvez pas de chaînes, continuez de tourner d'un huitième de tour en faisant une recherche à chaque fois. Vous devriez finir par recevoir quelques chaînes. Placez-vous alors sur une des chaînes puis, appuyez trois fois sur la touche INFO pour afficher l'indicateur de qualité en bas. Tournez l'antenne pour maximiser la qualité. Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne. Faites à nouveau une recherche automatique de chaînes.
2 - Description de la télécommande
1 Touche marche / arrêt. Permet de mettre en veille l'adaptateur ou de l'allumer. 2 Touches numériques. En utilisation normale, permet de taper le numéro de la chaîne souhaitée. Dans le mode programmation, permet de rentrer les valeurs numériques. 3 Touche MENU. Permet d'entrer dans le menu principal ou d'y revenir, à partir d'un sous-menu. 4 Touches de couleurs : seront de raccourci dans le magazine télétexte. La touche rouge permet de déclencher un arrêt programme de votre adaptateur. 5 Touche OK. Permet de valider un besoin quand vous êtes dans les menus. En mode normal (visualisation d'une chaîne), affiche la liste des chaînes. 6 Touches . Dans le menu, permet de modifier les différents paramètres, en mode visualisation, permet de régler le volume. 7 Touches . En utilisation normale, fait changer de chaîne. Dans les menus, permet de passer d'une ligne à la suivante. 8 Touche EPG. Fait apparaître le guide électronique des programmes. Un simple appui affiche les programmes en cours et suivant. 9 Touche TXT. Pour accéder au magazine télétexte (Si diffusé. Pour info, uniquement sur TF1 à l'heure de réduction de cette notice). 10 Touche . Permet de revenir à la première chaine regardée. 11 Touche EXIT. Permet de quitter les menus et revenir en mode visualisation. 12 Touche FAV. Pour accéder à la liste des chaînes favorites. 13 Touche PAUSE. Pour figer l'image. Appuyer à nouveau pour revenir au mode normal. 14 Touche INFO. Pour afficher des informations techniques sur la chaîne en cours. 15 Touches LANG. Lorsque plusieurs voies audio sont transmises permet de choisir la langue de l'émission. 16 Touche TV/RAD. Permet de basculer du mode TV en mode RADIO et inversement (si des radios sont diffusées). 17 Touche S-T (SOUS-TITRE). Pour activer ou désactiver les sous-titres (DVB). 18 Touche MUTE. Permet de couper le son (pour répondre au téléphone par exemple). Un second appui restitue le son. 19 Touche OPT. Permet d'accéder directement au menu des yeux. 20 Touche TV/VCR. Permet de sélectionner l'entrée VCR pour dire une cassette, par exemple, quand l'adaptateur est en marche.
3 - Description de l'adaptateur
A Bouton marche/arrêt B Récepteur infra-rouge (détecte le signal infra-rouge de la télécommande). C Touches pour changer de chaînes. D Indicateur d'état. Rouge: en veille; vert: allumé. E Sortie antenne, pour le téléviseur ou le magnétoscope. F Sortie péritel TV. Pour connecter l'adaptateur au téléviseur. G Entrée / Sortie péritel magnétoscope. Lorsque vous lisez une cassette, le magnétoscope prend automatiquement la main sur l'adaptateur lorsqu'il est en vue. H Entrée antenne terrestre (râteau). Alimentation secteur
4 - Utilisation au quotidien
En utilisation normale, vous n'utiliserez que les touches suivantes.
- Touches ▽ △ pour changer de chaîne.
- Touche pour couper et remettre le son.
- Touches numériques pour aller directement à une chaîne.
- Touche OK pour accéder à la liste des chaînes TV.
5 - Personnaliser la liste des chaînes
Vous avez des possibilités pour personnaliser la liste des chaînes. La première consiste à créer une liste de chaînes favorites. La deuxième consiste à supprimer ou déplacer les chaînes existantes.
Sélectionner les chaînes
Allez dans MENU / TV / Liste TV - Avec la flèche ▼, Sélectionnez l'icône Favoris (cœur) Puis avec les flèches ▼ ▲ placez-vous sur la chaîne que vous voulez mettre dans la liste FAV. - Appuyez sur un chiffre de 1 à 8 sur le pavé numérique de la télécommande. L'icône correspondante s'activera à droite de l'écran. - Vous pouvez sélectionner d'autres chaînes de la même manière et ajouter une même chaîne à plusieurs listes des de favors. - Appuyez sur la touche jaune pour valider votre sélection. - Confirmez avec OK - Appuyez 2 fois sur EXIT pour quitter le menu.
Visualiser les chaînes favorites
La touche FAV permet de basculer entre le mode FAV et le mode normal. En mode FAV, les touches CH font défiler les chaînes favorites. L'icône correspondant au groupe FAV est activée dans la bannière à gauche.
Effacer des chaînes
- Allez dans MENU / TV / Nombre TV pour accéder au menu d'édition des chaînes.
- Avec la flèche, sélectionnez l'icône Supprimer (Ø).
- Avec les flèches, placez-vous sur la chaîne que vous pouze supprimer.
- Confirmez avec OK, une croix apparait dans la colonne État.
- Vous pouvez sélectionner d'autres chaînes de la même manière.
- Appuyez sur la touche jaune quand vous avez terminé votre sélection.
- Un menu de confirmation s'affiche, appuyez sur OK.
- Appuyez deux fois sur EXIT pour sortir des menus.
6 - Blocage parental
Votre adaptateur est livré avec un code secret (PIN) qui est 0000. Le code secret permet de bloquer les chaînes dont vous pouvez restreindre l'accès ou pour protéger la configuration de l'adaptateur. Nous vous conseillons de le changer.
Modifier le mot de passe
- Allez dans MENU / CONFIGURATION / Contrôle parental
- Avec la flèche ▽, sélectionnez la ligne Modifier le code PIN
- Appuyez sur la flèche pour modifier le code PIN
- Un message apparait. Saisissez le code PIN actuel (0000 en sortie d'usine)
- Saisissez ensuite le nouveau code PIN
- Puis confirmez le nouveau code PIN en entrant une nouvelle fois les 4 chiffres de votre nouveau code
- Un message de confirmation s'affiche. Appuyez sur OK.
- Appuyez 2 fois sur EXIT pour quitter les menus
Notez précieusement votre mot de passe (par exemple sur le ticket de caisse).
Bloquer des chaînes
Allez dans MENU / TV / liste TV
Avec la flèche, sélectionnez l'icône Bloquer (cadenas)
Puis avec les flèches, placez-vous sur la chaine que vous pouvez verrouiller
Confirmez avec OK, un cadenas apparait dans la colonne État.
Sélectionnez d'autres chaines de la meme maniere.
Appuyez sur la touche jaune pour valider votre sélection.
Confirmez avec OK
Appuyez 2 fois sur EXIT pour quitter le menu.
7 - Réinitialiser l'adaptateur
La réinitialisation usine peut être utile si vous modifiez la programmation de votre adaptateur et que certaines fonctions ne marchent plus. En réinitialisant l'adaptateur, vous revenez dans une configuration identique à celle du produit neuf. Toutes vos personnalisations (chaînes favorites, radios, etc.) seront perdues.
- Allez dans MENU / CONFIGURATION.
- Avec les flèches, sélectionnez Réinitialiser (dernière ligne) et validez par OK.
- Entrez le code PIN
- Validez par OK.
- Appuyez sur le bouton Marche/Arrêt en façade pour permettre l'adaptateur hors tension.
Options TV
Dans MENU / CONFIGURATION / Configuration sont regroupées diverses options.
Le menu Format TV permet de choisir entre différents modes de gestion des programmes 4:3 et 16:9 :
Si vous avez un téléviseur 4:3 (normal)
- 4:3 PS Mode «Pan & Scan» Les images 16:9 seront affichées sur toute la surface de l'écran, amputées des extrémités droite et gauche. 4:3 LB Mode «LetterBox» Les images 16:9 seront affichées entièrement, avec des bandes noires en haut et en bas. Vous ne perdez rien de l'image.
Dans chacun de ces deux modes, les images 4:3 seront affichées de manière normale sur la totalité de l'écran 4:3.
Si vous avez un téléviseur 16:9 (écran large) :
16:9 PB Mode «PillarBox». Si votre téléviseur est forcé en mode 16:9, les images 4:3 seront affichées avec des barres noires à droite et à gauche. Si votre téléviseur le permet, ce qui doit être normalement le cas, préférez le mode suivant (Automatique) qui donne une bien meilleure qualité d'image. 16:9 AUTO Mode Automatique. Si votre téléviseur est réglé correctement, le zoom 16:9 s'activera automatiquement en fonction de l'émission.
Sur la ligne Standard TV, vous pouvez forcer un mode vidéo. Laissez PAL.
La ligne Sortie vidéo permet de choisir entre le mode RVB ou le mode classique CVBS. Le RVB donne une meilleure image sur la plupart des téléviseurs et nécessite un cordon péritel ayant la totalité de ses broches câblées.
9 - Radios
Outre des chaînes TV, le numérique terrestre permet également de diffuser des radios. Notez qu'à l'heure où nous écrivons cette notice, ce mode de diffusion n'est pas prévu en France.
Dès que vous appuyez sur la touche TV/RAD, vous entrez dans le mode radio. Dès lors, la touche OK fait apparaitre la liste des radios, et vous ne vais plus d'images à l'écran.
10 - Enregistrements
Connectez simplement votre magnétoscope sur la péritel VCR de l'adaptateur.
Pour enregistrer une chaîne, commencez par visualiser la chaîne sur le téléviseur, comme si vous vouliez la regarder.
Lancez alors l'enregistrement sur la chaîne AV du magnétoscope (0, AV, EXT,...).
En cas de besoin, consultez la notice du magnétoscope pour la manipulation exacte. Pour information, sur beaucoup de magnétoscopes, on atteint cette chaîne en sélectionnant la
chaîne 1 (TF1 sur l'antenne râteau) puis en appuyant une ou deux fois sur la touche CH▼.
Pour dire une cassette, mettez l'adaptateur en veille puis lancez simplement la lecture de la cassette. Le magnétoscope prendra automatiquement la main sur l'adaptateur. Si ce n'est pas le cas, appuyez sur la touche TV/VCR de la télécommande de votre magnétoscope.
Note : Ceci vaut également pour les enregistreurs DVD.
RAPPEL : vous NE POUVEZ PAS regarder une chaîne et enregistrer une autre chaîne en même temps.
Programmateur d'enregistrements
Pour programmer un enregistrement sur une chaîne, commencez par visualiser cette chaîne en tapant son numéro, ou en y accédant avec la touche OK.
- Allez dans MENU / CONFIGURATION / Timer.
- Avec les flèches, sélectionnez un programme inactif et appuyez sur la touche rouge en bas de la télécommande.
- Sur la ligne Type de chaîne, CHOISSEZ TV avec les flèches
- Sur la ligne N° chaîne, la chaîne en cours est sélectionnée. Vous pouvez encore changer de chaîne à ce stade avec les flèches
- Sur les lignes Date début, Heure début et Heure fin, entrez la date, l'heure de début et l'heure de fin de l'émission à l'aide des touches de la télécommande.
- Sur la ligne Cycle, CHOISSEZ Une fois avec la flèche
- Appuyez OK pour valider la programmation.
- Appuyez deux fois sur EXIT pour quitter les menus.
RÉGLEZ MAINTENANT UN TIMER SUR VOTRE MAGNETOSCOPE, POUR QU'IL ENREGISTRE LA CHÂINE AV AU MÊME MOMENT.
Note 1: Sur la ligne Cycle, vous pouvez choisir Quotidien, Hebdo ou Mensuel pour déclarer un événement périodique.
Si vous allumez l'adaptateur pendant qu'un enregistrement est censé être en cours, il vous est demandé de confirmer tout changement de chaîne.
ATTENTION : IL EST OBLIGATOIRE DE PROGRAMMER AUSSI UN ENREGISTREMENT SUR VOTRE MAGNETOSCOPE OU VOTRE GRAVEUR DVD.
11 - Recherche de chaînes
Cette opération est à faire dès que vous perdrez une chaîne ou lorsque de nouvelles chaînes sont diffusées par les opérateurs.
- Allez dans MENU / CONFIGURATION / Installation.
- Appuyez sur la touche rouge en bas de la télécommande.
- Appuyez sur OK pour démarrer la recherche.
12 - Sous-titres et télétexte
Certaines chaînes diffusent un magazine télétexte (TF1, à l'heure où nous rédigeons cette notice). Pour y accéder :
- Appuyez sur la touche TXT.
- Descendez avec la flèche sur la ligne fra et validez par OK.
- Tapez EXIT pour quitter le téléexercice.
Certaines émissions peuvent être sous-titrées. Pour accéder aux sous-titres, appuyez sur la touche S-T puis remontez avec la flèche sur la ligne fra et validez par OK.
13 - EPG
Appuyez sur la touche EPG pour accéder au guide électronique des programmes. Le cadre en bas à droite présente les événements en cours et suivants de la chaîne sélectionnée.
Certaines chaînes diffusent des informations concernant les programmes suivants (jusqu'à 7 jours à l'avance). C'est le cas, à l'heure où nous rédigeons cette notice, de NT1. Dans ce cas, à partir de la liste des chaînes à gauche, vous pouvez accéder aux programmes suivants en appuyant sur la flèche.
Sélectionnez l'émission qui vous intéresse avec les flèches ▲▼, puis appuyez sur OK pour afficher les détails du programme sélectionné.
14 - En cas de problème de réception
Pour vous aider à diagnostiquer votre problème, il peut être utile de vous renseigner sur la position des émetteurs numériques, ainsi que les canaux UHF utilisés.
Important : en cas de problème de réception en numérique terrestre, il est nécessaire de définir le plus précisément possible le symptôme exact qui vous concerne :
En fonction du type de problème que vous avez, le tableau ci-dessous donne une cause possible, et une ou plusieurs solution(s) à essayer successivement.
| Symptôme | Cause possible | Solution(s) à essayer |
| Vous receivez parfaitement leschains-analogiques, maisaucune chaîne numérique. | Votre antennepointe versun émetteuranalogue, alsosque les chanesnumériques sontémises sur un autreémetteur. | Modifiez l'orientationde votre ANTENAEvoir paragraphe 1Bpage 7). |
| Vous receivez parfaitement leschains-analogiques, maisaucune chaîne numérique.Vous habitez en appartement. | Votre systèmed'antenne collectiven'est pas adaptéau numériqueterrestre. | Consultez vosotrepropriété ou votre syndic de co-propriété. |
| Vous receivez parfaitement leschains-analogiques, maisaucune chaîne numérique. | Votre zone n'estpas encorecouverte parle numériqueterrestre. | Aucune solution dansl'immediat. Attendezque votre zone soit couverte. |
| Vous receivez certaineschains-numériquescorrectement, mais d'autresson mal reçues ou pracouges du tout. Sur leschains-anes que vous receivez, laqualité de réception n'est pats très élevé. En analogique,votre image n'est pas parfaite. | Vosés Situé loinde l'émetteur. | 1 - Essayez un amplificateurd'intérieur.2 - Essayez un amplificateur de mât.3 - Procurez-vousune antenne plusperformante. |
| Vous receivez toutes leschains numériques, maisla réception est perturbée àcertains moments (quand unappareil électrique s'allume,par exemple). | Vous étés perturbépar des parasites. | 1 - Remplacez lecordon TV qui va dela prise TV à votreterminal par un cordonà blindage renforcé.2 - Remplacezles accessoires(répartiteurs,dérivateurs) par desproduits blindés.3 - Remplacez le cableentre l'antenne et laprise. |
| Vous receivez certainsmultiplexes (certains canaux)mais d'autres sont perturbésou pas reçus du tout. | Vous étés victimed'échos. | 1 - modifiez légèrementl'orientation del'antenne.2 - remplacez l'antennepar une nouvelle ayantdes grilles anti-échosplus performantes. |
| Vous receivez certainsmultiplexes (certains canaux)mais les canaux supérieuresà 60 sont perturbés ou pasreçus du tout. | Votre antennecoupe le haut dela bande UHF. | Procurez-vous uneantenne performante sur toute la bande UHF. |
| Vous receivez les canauxcompris entre 21 et 35, maispas ceux compris entre 36 et69 (ou l'inverse). | Votre antennene capte qu'unepartie de la bande UHF. | Procurez-vous uneantenne prévue pourfonctionner sur toute labande UHF. |
| Votre réception est correctéla plupart du temps, maiselle est perturbée quand ilpleut, ou à certains momentsapparemment aléatoires. | Vos étés enlimite de zone. | Procurez-vousune antenne plusperformante. |
Qu'est-ce qu'une réception perturbée en numérique?
En réception numérique, une réception perturbée se manifeste par une image qui se gèle, partiellement ou totalement, un effet «mosaïque» sur l'image, ainsi que l'interruption du son, ou des bruits bizarres qui s'ajoutent au son.
Réception avec antenne d'intérieur
Les paramètres de diffusion utilisés en France ne sont pas optimisés pour la réception portable, c'est-à-dire avec une antenne d'intérieur. Il est toutefois possible de recevoir correctement avec une antenne d'intérieur si vous êtes situés à proximité d'un émetteur. Toutefois, en réception portable, on peut difficilement s'affranchir des parasites ambiants (téléphones sans fil, aspirateurs,...). Il est donc normal que la réception soit perturbée par moments.
15 - Glossaire
Adaptateur Appareil permettant de recevoir les chaînes en clair de la TNT.
Analogique Nature des signaux utilisés pour la télévision terrestre depuis le milieu du 20^th siècle. Avec l'arrivée du numérique, l'analogique terrestre est vous à disparaitre en 2011.
Canal Numéro donné à une bande de fréquence. En UHF, les canaux sont numérotés de 21 à 69.
Code PIN Numéro d'Identification Personnel = mot de passe.
Émetteur Pylone truffé d'antennes qui retransmet des chaînes (numériques ou analogiques) et vers lequel il faut diriger l'antenne râteau. ATTENTION, un émetteur peut ne pas émettre toutes les chaînes disponibles.
EPG Guide électronique des programmes.
FTA En clair, gratuite. Vient de l'anglais free-to-air. Votre terminal peut recevoir toutes les chaînes numériques terrestres gratuites et uniquement celles-ci.
Multiplex En terrestre, ensemble de chaînes émises sur la même fréquence, le même canal. Note : Pour les émetteurs en service en 2006 et ceux mis en service à partir de mars 2007, la liste des canaux est indiquée en fin de cette notice.
Numérique Nature des signaux utilisés dans les transmissions modernes. Par rapport à l'analogue, le numérique permet de moins encombrer le spectre (ensemble des fréquences disponibles). A bande passante constante, le numérique permet de diffuser plus de chaînes que l'analogue. Les chaînes numériques existent depuis plusieurs années sur le cable et le satellite. Elle remplaceront, à terme, les chaînes analogiques en transmission terrestre. Attention, une même chaîne (ex TF1) peut être émise en analogique et en numérique.
Polarisation Orientation de l'onde émise par l'émetteur. La plupart des émissions en UHF sont en horizontal. Les brins de leur râteau doivent donc être horizontalement.
Terminal Equipement final d'une communication. Cet adaptateur est un terminal numérique.
Terrestre Dans le cas qui nous intéresse, se rapporte aux transmissions dans l'air, par opposition à «cable» ou «satellite».
TNT Télévision Numérique Terrestre.
16 - Canaux utilisés pour les émetteurs en service en 2008
| 01 | Ville | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
| 01 | Gex | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
| 02 | Hilton | Landbury |
| 35 | Rènnes | Bécherel | 35 | 46 | 43 | 40 | 37 | 32 |
| 36 | Argenton-sur-Creuse | Malicornay | 39 | 45 | 63 | 36 | 60 | 42 |
| 37 | Tours | Chissay | 34 | 38 | 63 | 48 | 37 | 51 |
| 38 | Grenoble | Tour sans Venin | 37 | 21 | 24 | 31 | 27 | 34 |
| Voiron | Montaud | 32 | 21 | 24 | 31 | 27 | 34 |
| 41 | Blois | agglomération | 34 | 38 | 63 | 48 | 37 | 51 |
| 42 | Roanne | Agglomération | 21 | 60 | 63 | 37 | 24 | 27 |
| St Étienne | Croix du Guizay | 50 | 23 | 39 | 54 | 29 | 26 |
| 43 | Le Puy-en-Velay | Agglomération | 45 | 42 | 51 | 48 | 54 | 26 |
| 44 | Nantes | Nantes S ud Est | 28 | 44 | 62 | 25 | 27 | 24 |
| 45 | Orléans | La Plaine Poteau | 46 | 38 | 63 | 48 | 40 | 51 |
| 47 | Agen | Agglomération | 49 | 42 | 45 | 51 | 52 | 55 |
| Cahors | Nord | 23 | 49 | 52 | 64 | 55 | 60 |
| Sud | 23 | 49 | 52 | 64 | 55 | 60 |
| Villeneuve sur Lot | Nord | 33 | 42 | 45 | 39 | -- | 30 |
| 48 | Mende | Agglomération | 27 | 21 | 24 | 48 | 32 | 38 |
| 49 | Angers | Rochefort-sur-Loise | 51 | 40 | 56 | 43 | 48 | 46 |
| 50 | Cherbourg | Digosville | 63 | 34 | 49 | 53 | 57 | 32 |
| Mortain | agglomération | 54 | 65 | 56 | 48 | 53 | 62 |
| Saint Lo | agglomération | 39 | 42 | 49 | 53 | 57 | 32 |
| 51 | Reims | Hautvilliers | 32 | 31 | 37 | 34 | 45 | 42 |
| 52 | Chaumont | Chalindrey le Cognelot | 34 | 42 | 61 | 40 | 45 | 64 |
| St Dizier | agglomération | 23 | 47 | 41 | 44 | 26 | 28 |
| 53 | Laval | Mont Rochard | 59 | 38 | 56 | 61 | 37 | 62 |
| 54 | Nancy | Malzéville | 27 | 47 | 61 | 58 | 24 | 65 |
| Longwy | Bois des Châ | 33 | 56 | 50 | 22 | 25 | 69 |
| 55 | Bar le Duc | Willercourt | 49 | 47 | 41 | 44 | 45 | 52 |
| agglomération | 33 | 47 | 57 | 44 | 60 | 63 |
| Verdun | Septsarges | 33 | 25 | 50 | 22 | -- | 69 |
| 56 | Lorient | Ploemeur | 31 | 35 | 64 | 33 | 61 | 32 |
| Vannes | Landes les Lavaux | 57 | 46 | 64 | 49 | 61 | 59 |
| 57 | Forbach | Kreutzberg | 33 | 56 | 61 | 54 | -- | 36 |
| Metz | Luttange | 33 | 56 | 61 | 58 | -- | 36 |
| Sarrebourg | Donon | 41 | 47 | 61 | 54 | -- | 51 |
| 59 | Lille | Lambersart | 36 | 29 | 32 | 30 | 33 | 35 |
| Bouvigny | 23 | 48 | 26 | 30 | 31 | 35 |
| Dunkerque | Mont des Cats | 44 | 48 | 32 | 30 | 31 | 35 |
| Maubeuge | Rousies | 44 | 47 | 26 | 41 | 31 | 35 |
| Valenciennes | Marly | 52 | 59 | 26 | 36 | 31 | 35 |
| 61 | Alençon | Monts d'Amain | 39 | 65 | 49 | 31 | 37 | 58 |
| 62 | Boulogne s/ mer | Mont Lambert | 44 | 28 | 51 | 41 | 65 | 35 |
| 63 | Clermont-Ferrand | Puy de Dôme | 50 | 31 | 37 | 53 | 34 | 32 |
| 64 | Bayonne | La Rhune | 65 | 42 | 51 | 49 | 62 | 57 |
| 66 | Perpignan | Pic de Neulos | 23 | 21 | 24 | 26 | 27 | 39 |
| 67 | Strasbourg | Nordheim | 48 | 47 | 61 | 22 | 69 | 51 |
| 68 | Montmélian | Le Fort | 62 | 21 | 25 | 63 | 59 | 22 |
| Mulhouse | Belvédère | 53 | 55 | 54 | 37 | 66 | 65 |
| 69 | Lyon | Fourvière | 56 | 36 | 21 | 54 | 27 | 24 |
| Mont Pilat | 45 | 36 | 39 | 54 | 42 | 47 |
| 70 | Vesoul | agglomération | 51 | 43 | 54 | 40 | 38 | 46 |
| 71 | Autun | Bois du Roi | 47 | 39 | 63 | 66 | 52 | 68 |
| Le Creusot | Mont Saint Vincent | 58 | 39 | 24 | 61 | 36 | 64 |
| Macon | Bois de Cenves | 53 | 50 | 39 | 37 | 32 | 47 |
| 72 | Le Mans | Mayet | 26 | 23 | 22 | 31 | 37 | 36 |
| 73 | Chambéry | Mont du C hat | 62 | 48 | 51 | 54 | 59 | 47 |
| St Jean de Maurienne | Est | 27 | 33 | 25 | 63 | 57 | 30 |
| 74 | Annecy | Agglomération | 45 | 22 | 25 | 42 | 67 | 28 |
| Cluses | Cluses Nord Est | 35 | 23 | 39 | 26 | -- | 29 |
| 75 | Paris | Sud / Villebon | 35 | 56 | 60 | 63 | 51 | 57 |
| Nord / Sannois | 35 | 54 | 60 | 63 | 51 | 57 |
| Est / Chennévières | 35 | 54 | 60 | 63 | 51 | 57 |
| Tour Eiffel | 35 | 21 | 27 | 24 | 29 | 32 |
| 76 | Dieppe | Agglomération | 57 | 42 | 45 | 39 | 60 | 63 |
| Le Havre | Harfleur | 48 | 42 | 57 | 63 | 54 | 58 |
| Neufchâtel-en-Bray | Croixdalle | 55 | 52 | 27 | 24 | 37 | 58 |
| R Rouen | R ouen S ud | 29 | 21 | 27 | 24 | 37 | 32 |
| 77 | Meaux | Agglomération | 55 | 63 | 64 | 60 | 45 | 42 |
| 78 | Mantes | Maudétour | 48 | 38 | 43 | 46 | 51 | 40 |
| 79 | Niort | Canton de Melle | 37 | 59 | 62 | 54 | 27 | 24 |
| Parthenay | Amailloux | 57 | 59 | 62 | 54 | 48 | 36 |
| 80 | Abbeville | Maison Plaine | 29 | 25 | 33 | 39 | 37 | 58 |
| Amiens | Saint Just | 36 | 50 | 43 | 46 | 53 | 40 |
| agglomération | 29 | 55 | 33 | 39 | 37 | 35 |
| 81 | Albi | Agglomération | 53 | 56 | 49 | 37 | 55 | 34 |
| 83 | Hyères | Cap Benat | 23 | 26 | 32 | 45 | 63 | 29 |
| Saint-R aphaël | Pic de l'Ours | 23 | 26 | 34 | 53 | 48 | 42 |
| Toulon | Cap Sicié | 55 | 47 | 50 | 49 | 53 | 52 |
| Draguignan | Sud-Ouest | 22 | 24 | 34 | 54 | 48 | 27 |
| 84 | Avignon | Mont Ventoux | 43 | 59 | 51 | 41 | 54 | 46 |
| 85 | La Roche-sur-Yon | agglomération | 46 | 44 | 62 | 25 | 27 | 24 |
| La Tranche s/ mer | agglomération (V) | 21 | 59 | 62 | 54 | 27 | 24 |
| Les sables d'Olonne | agglomération | 64 | 44 | 62 | 25 | 27 | 24 |
| Nord | 64 | 44 | 62 | 25 | 27 | 24 |
| 86 | Pottiers | Agglomération | 50 | 59 | 62 | 53 | 56 | 61 |
| Chatellerault | agglomération | 32 | 59 | 62 | 54 | 27 | 24 |
| 87 | Limoges | Agglomération | 65 | 59 | 62 | 37 | 34 | 46 |
| 88 | E pinal | Bois de la Vierge | 56 | 62 | 59 | 37 | 49 | 64 |
| Vittel | Le Haut de Dimont | 56 | 58 | 61 | 37 | 45 | 64 |
| 89 | Auxerre | Molesmes | 64 | 61 | 33 | 30 | 58 | 32 |
| Sens | Gisy les Nobles | 59 | 61 | 62 | 48 | 58 | 54 |
| 90 | Belfort | Agglomération (V) | 29 | 55 | 43 | 37 | -- | 26 |
Chaînes gratuites :
| 1 | France 2
France 3
France 5
Arte
La Chaine parlementaire
Chaires locales |
| 2 | Direct 8
France 4
i >TELE
Virgin17
BFM TV
Gulli |
| 3 | Canal +
(plages en clair) |
| 4 | M6
W9
NT1
Arte HD* |
| 5 | TF1 HD*
France 2 HD*
M6 HD* |
| 6 | TF1
NRJ 12
TMC |
Example: TF1 est sur
Le multiplexe R6
Elle est donc émise
sur le canal 46
À Avignon (Dpt 84).
ATTENTION: le multiplexe
R5 ne sera émis que sur 27
émetteurs en 2008
SINGLE 4.2
Assistance et conseils
Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés.
N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller :
Assistance technique : 0892 350 315*
*Prix d'appoint : 0,34 € TTC la minute depuis un poste fixe.
du lundi au vendredi de 9h à 12h / 14h à 19h
et le samedi de 9h30 à 12h30 / 14h à 18h (sauf Juillet et Août)
Vous pouvez également nous envoyer un courrier électronique à l'adresse suivante : hotline@metronic.com
IMPORTANT : dans la partie objet de votre message, veillez à faire apparaître le mot METRONIC.
Munissez-vous des informations suivantes AVANT TOUT APPEL :
- Produit : L'adaptateur numérique terrestre Zapbox Single 4.2 (441518)
Certificat de garantie
L'adaptateur numérique terrestre Zapbox Single 4.2 est garantie un an pièces et main d'œuvre. En cas de panne, les frais de transport aller sont à la charge du client, les frais de port retour à notre charge.
Pour être valable, le bon de garantie doit être dûment complété et retourné auprès de la photocopie de la facture ou du ticket de caisse.
Réf. du matériel : L'adaptateur numérique terrestre Zapbox Single 4.2 (441518) Date d'achat : _____
N° de série :
A renvoyer à SAV Metronic, 100 rue Gilles de Gennes NODE PARK TOURAINE 37310 TAUXIGNY
N'envoyez jamais d'appareil sans avoir au préalable obtenu un accord de retour.
