Type de produit	Minuterie programmable
Marque	CHACON
Modèle	54030
Alimentation	230 V~, 50 Hz, 8 A
Puissance maximale	2000 W
Degré de protection	IP20
Température de fonctionnement	0 °C à 55 °C
Intervalle de réglage de l'heure	1 minute
Nombre de programmations	Jusqu'à 140 par semaine
Affichage	LCD (12 h ou 24 h)
Fonctions principales	Programmation horaire, compte à rebours, aléatoire
Dimensions (estimation)	6 × 6 × 8 cm
Poids (estimation)	150 g
Entretien et nettoyage	Nettoyer avec un chiffon sec, sans solvant
Sécurité	Usage intérieur uniquement, ne pas dépasser 2000 W
Réparabilité	Aucune pièce détachable, réinitialisation possible via bouton RESET

FOIRE AUX QUESTIONS - 54030 CHACON

Comment régler l'heure sur la minuterie CHACON 54030 ?

Appuyez sur le bouton SET et maintenez-le enfoncé jusqu'à ce que l'affichage de la période clignote. Utilisez les boutons + et V- pour sélectionner le jour, puis confirmez avec SET. L'heure clignotera alors ; réglez-la de la même manière.

Comment programmer une mise sous tension à une heure précise ?

Depuis l'affichage de l'heure, appuyez sur + pour entrer en mode programmation. Sélectionnez le groupe (1ON…20ON) avec + ou V-, puis appuyez sur SET. Réglez la semaine et l'heure de mise sous tension, puis confirmez avec SET.

Comment utiliser la fonction compte à rebours ?

Depuis l'heure réelle, appuyez sur V- jusqu'à voir 'dON' ou 'dOFF'. Appuyez sur SET pour régler l'état (ON/OFF), puis réglez les heures, minutes et secondes souhaitées. Confirmez avec SET. En mode AUTO, appuyez sur CD pour démarrer le compte à rebours.

Comment activer la fonction aléatoire pour simuler une présence ?

Placez la minuterie en mode AUTO, puis appuyez sur le bouton RND. 'r OFF' clignote indiquant que la fonction aléatoire est active. L'appareil s'allumera et s'éteindra de manière irrégulière (allumé 10-26 min, éteint 26-42 min). Pour arrêter, appuyez à nouveau sur RND.

Quelle est la différence entre les modes ON, AUTO et OFF ?

Le mode ON force l'appareil à rester allumé en permanence. Le mode AUTO suit les programmes enregistrés (horaires, compte à rebours, aléatoire). Le mode OFF force l'appareil à rester éteint en permanence.

Comment passer de l'affichage 12h à 24h ?

Maintenez le bouton CLOCK enfoncé jusqu'à ce que l'affichage change (12h/24h). Appuyez à nouveau sur CLOCK pour revenir en arrière.

Comment régler l'heure d'été ?

Appuyez simultanément sur les boutons CLOCK et V-. L'heure avance d'une heure et la lettre 'S' apparaît à l'écran. Pour annuler, refaites la même manipulation.

Que faire si la minuterie ne fonctionne pas correctement ?

Vérifiez que la minuterie est bien branchée et que l'appareil connecté ne dépasse pas 2000 W. Si le problème persiste, utilisez le bouton RESET (situé sur le côté) pour réinitialiser tous les programmes.

Quelle est la puissance maximale que peut supporter la minuterie ?

La puissance maximale est de 2000 W (8 A sous 230 V). Ne dépassez jamais cette limite pour éviter tout risque de surchauffe ou d'incendie.

Comment réinitialiser tous les programmes ?

Appuyez une fois sur le bouton RESET situé sur le côté de la minuterie. Tous les réglages programmés seront effacés et l'heure sera réinitialisée.

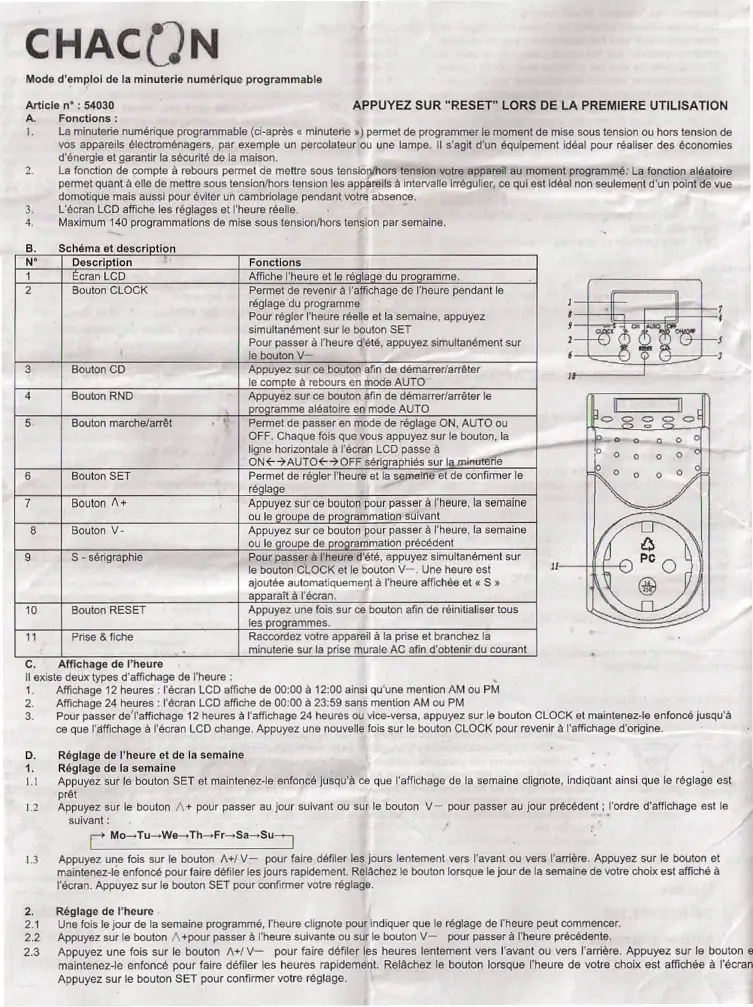

MODE D'EMPLOI 54030 CHACON

Mode d'emploi de la miniterie numérique programmable

A. fonctions :

1. La minuterie numérique programmable (ci-après « minuterie ») permet de programmer le moment de mise sous tension ou hors tension de vos appareils électroménagers, par exemple un percolateur ou une lampe. Il s'agit d'un équipement idéal pour réaliser des économies d'énergie et garantir la sécurité de la maison.
2. La fonction de compte à rebours permet de mettre sous tension/hors tension votre appareil au moment programmé. La fonction aléatoire permet, quant à elle, de mettre sous tension/hors tension les appareils à intervalles irréguliers, ce qui est idéal non seulement d'un point de vue domotique mais aussi pour éviter un cambriolage pendant leur absence.
3. L'écran LCD affiche les réglages et l'heure réelle.
4. Maximum 140 programmations de mise sous tension/hors tension par semaine.

B. schéma et description

N°	Description	Fonctions
1	Écran LCD	Affiche l'heure et le réglage du programme.
2	Bouton CLOCK	Permet de revenir à l'affichage de l'heure pendant le réglage du programmePour régler l'heure réelle et la semaine, appuyez simultanément sur le bouton SETPour passer à l'heure d'été, appuyez simultanément sur le bouton V-
3	Bouton CD	Appuyez sur ce bouton afin de démarrer/arrêtéter le compte à rebours en mode AUTO
4	Bouton RND	Appuyez sur ce bouton afin de démarrer/arrêté le programme aléatoire en mode AUTO
5	Bouton marché/arrêt	Permet de passer en mode de réglage ON, AUTO ou OFF. Chaque fois que vous appuyez sur le bouton, la ligne horizontale à l'écran LCD passée àON←AUTORExOFF sénégraphiés sur la minuterie
6	Bouton SET	Permet de régler l'heure et la semaine et de confirmer le réglage
7	Bouton ∧+	Appuyez sur ce bouton pour passer à l'heure, la semaine ou le groupe de programmation suivant
8	Bouton V-	Appuyez sur ce bouton pour passer à l'heure, la semaine ou le groupe de programmation précédent
9	S - sénégraphie	Pour passer à l'heure d'été, appuyez simultanément sur le bouton CLOCK et le bouton V-. Une heures est ajoutée automatiquement à l'heure affchéée et « S » apparait à l'écran.
10	Bouton RESET	Appuyez une fois sur ce bouton afin de réinitialiser tous les programmes.

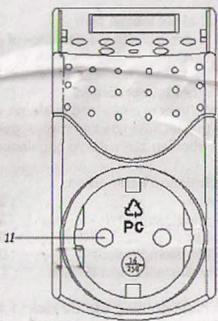

11	Prise & fiche	Raccordez votre apparéeil à la prise et branche la minuterie sur la prise murale AC afin d'obtenir du courant

C. affichage de l'heure

Il existe deux types d'affichage de l'heure :

1. Affichage 12 heures : l'écran LCD affiche de 00:00 à 12:00 ainsi qu'une mention AM ou PM
2. Affichage 24 heures : l'écran LCD affiche de 00:00 à 23:59 sans mention AM ou PM
3. Pour passer de l'affichage 12 heures à l'affichage 24 heures ou vice-versa, appuyez sur le bouton CLOCK et maintenez-le enfoncé jusqu'à ce que l'affichage à l'écran LCD change. Appuyez une nouvelle fois sur le bouton CLOCK pour revenir à l'affichage d'origine.

1. Réglage de la période

1.1 Appuyez sur le bouton SET et maintenez-le enfoncé jusqu'à ce que l'affichage de la période clignote, indiquant ainsi que le réglage est prêt. 1.2 Appuyez sur le bouton + pour passer au jour suivant ou sur le bouton V—pour passer au jour précédent; l'ordre d'affichage est le suivant:

1.3 Appuyez une fois sur le bouton + - pour faire défiler les jours lentement vers l'avant ou vers l'arrière. Appuyez sur le bouton et maintenez-le enfoncé pour faire défiler les jours rapidement. Relâchez le bouton lorsque le jour de la semaine de votre choix est affiché à l'écran. Appuyez sur le bouton SET pour confirmer toute réglage.

2. Réglage de l'heure

2.1 Une fois le jour de la semaine programmé, l'heure clignote pour indiquer que le réglage de l'heure peut commencer. 2.2 Appuyez sur le bouton + pour passer à l'heure suivante ou sur le bouton V- pour passer à l'heure précédente. 2.3 Appuyez une fois sur le bouton + / V - pour faire défiler les heures lentement vers l'avant ou vers l'arrière. Appuyez sur le bouton en maintenant-le enfoncé pour faire défiler les heures rapidement. Relâchez le bouton lorsque l'heure de votre choix est affichée à l'écran. Appuyez sur le bouton SET pour confirmer tout réglage.

2.4 1 heure d'été 3. Réglage de l'heure d'été 3.1. Appuyez sur le bouton CLOCK et le bouton V - simultanément pour passer à l'heure d'été. Une heure est ajustée automatiquement à l'heure affichée « S » apparait à l'écran LCD. 3.2. Pour annuler le réglage de l'heure d'été, appuyez simultanément sur le bouton CLOCK et le bouton V-

Remarque :

L'écran LCD doit afficher l'heure réelle pour que le réglage de la période et de l'heure soit possible. Si l'écran affiche la programmation, appuyez une fois sur le bouton CLOCK pour revenir à l'affichage de l'heure réelle.

E. Programmation

1. Lorsque l'écran LCD affiche l'heure réelle, appuyez une fois sur le bouton + pour passer à l'affichage de la programmation ; « 1ON » apparait dans le coin inférieur gauche de l'écran. 1.1 « 1 » indique le nombre du groupe de programmation (les groupes de programmation sont de 1 à 14). 1.2 « ON » indique l'heure de mise sous tension. 1.3 « OFF » indique l'heure de mise hors tension.
2. Pour pouvoir sélectionner le groupe de programmation ainsi que l'état sous tension/hors tension, appuyez sur le bouton + afin de passer au nombre du groupe suivant, l'ordre d'affichage étant le suivant:

→1ON→1OFF→……20ON→20OFF→DON/OFF (pour le compte à rebours)→affichage de l'heure réelle→

1. Afin de passer au numéro du groupe précédent, appuyez sur le bouton -, l'ordre d'affichage étant le suivant : →dON/OFFpourlecomptéa rebours-20OFF-20ON-……10OFF-1ON-affichage de l'heure réelle Afin de passer au numéro du groupe précédent, appuyez sur le bouton -, l'ordre d'affichage étant le suivant : →dON/OFF→pourlecomptéa rebours→20OFF→20ON→……10OFF→1ON→affichage de l'heure réelle
2. Apreo achoi le groupe de programmation, you couve regier la semaine et l'heure. Appuyez sur le bouton SET jusqu'a ce que I'affichage de la semaine clignote? chaque fos que you appuyez sur le bouton +, eocran LCD affiche les éléments dans the ordre suivant : 4.1 MOTUWE TH FR SA SU 4.2 MO→TU→WE→TH→FR→SA→SU 4.3 MO WE FR 4.4 TU TH SA 4.5 SASU 4.6 MOTOWE 4.7 THE SA 4.8 MOTUWE TH FR et 4.9 MOTUWE TH FR SA
3. Si vous appuyez sur le bouton V—, la semaine s'affiche dans l'ordre inverse.
4. Appuyez une fois sur le bouton + / V - pour faire défiler la semaine lentement, vers l'avant ou vers l'arrière. Appuyez sur le bouton et maintenez-le enfoncé pour faire défiler les jours rapidement. Relâchez le bouton lorsque la semaine de votre choix est affichée à l'écran. Appuyez sur le bouton SET pour confirmer; l'affichage de la semaine arrête de clignoter.
5. Une fois le jour de la période programme, l'heure clignote, repélez les procédures mentionnées sous D2. Régalez l'heure afin de régler l'heure.
6. Pour régler le moment de la mise sous tension et hors tension des autres groupes de programmation, repérez les procédures expliquées aux points 2 à 7.

Remarque :

(a) Pour modifier une programmation, répétez les procédures 2 à 7 comme expliqué sous E et saisissez des nouvelles données afin de remplacer l'ancien réglage. (b) Une fois la programmation effectuée, appuyez sur le bouton CLOCK afin de revenir immédiatement à l'affichage de l'heure ; si vous n'appuyez sur chaque bouton, l'heure sera à nouveau affichée après 15 secondes.

F. Compte à rebours

1. Lorsque l'écran LCD affiche heure réelle, appuyez une fois sur le bouton V- pour passer au réglage du compte à rebours ; d ON (ou OFF) apparait dans le coin inférieur gauche de l'écran. 1.1 «d» : indique que le programme est en mode compte à rebours 1.2 «ON» : compte à rebours jusqu'à l'heure de mise sous tension 1.3 «OFF» : compte à rebours jusqu'à l'heure de mise hors tension
2. Appuyez sur le bouton SET jusqu'à ce que l'affichage on/off clignote; le réglage du compte à rebours de mise sous tension/hors tension peut débuter.
3. Appuyez sur le bouton + pour sélectionner le programme du compte à rebours de mise sous tension/hors tension et appuyez sur SET pour confirmer.
4. Une fois l'état de mise sous tension/hors tension régulé, l'affichage de l'heure clignote, Appuyez sur le bouton + / - afin de passer à l'heure suivante ou précédente, puis sur SET pour confirmer.
5. L'affichage des minutes clignote alors. Appuyez sur le bouton + / V - afin de passer à la minute suivante ou précédente, puis sur le bouton SET pour confirmer.
6. Ensuite, l'affichage des secondes clignote. Appuyez sur le bouton + / V - afin de passer à la seconde suivante ou précédente, plus sur le bouton SET pour confirmer. L'intervalle de réglage est de 99:59:59 à 1 seconde.
7. Raccordez la minuterie à la prise AC et placez la minuterie en mode AUTO afin de démarrer/arrêter la fonction de compte à rebours.
8. Appuyez une fois sur le bouton CD pour démarrer le compte à rebours; « d ON (ou OFF) » clignote dans le coin inférieur de l'écran pour indiquer que le compte à rebours est en cours. Appuyez une nouvelle fois sur le bouton CD afin d'arrêter la fonction de compte à rebours.

Remarque :

(a) Lorsque le compte à rebours est en cours et que l'écran affiche l'heure réelle, appuyez une fois sur le bouton V- pour visualiser les détails du compte à rebours. (Pour modifier une programmation, répétez les procédure 2 à 6 comme expliqué sous F Réglage du compte à rebours et saisissez les nouvelles données afin de remplacer l'ancien réglage. (B) Une fois la programmation effectuée, appuyez sur le bouton CLOCK afin de revenir immédiatement à l'affichage de l'heure; si vous n'appuyez sur chaque bouton, l'heure sera à nouveau affichée après 15 secondes.

G. programmation aléatoire

1. La fonction aléatoire met l'appareil sous tension et hors tension de manière irrégulière :

1.1 Temps minimum pour la mise hors tension : 26 minutes 1.2 Temps maximum pour la mise hors tension : 42 minutes 1.3 Temps minimum pour la mise sous tension : 10 minutes 1.4 Temps maximum pour la mise sous tension : 26 minutes

1. Raccordez la minuterie à la prise AC et placez la minuterie en mode AUTO afin de démarrer/arrêter la fonction aléatoire.
2. Appuyez une fois sur le bouton RND; « r OFF » clignote dans le coin inférieur de l'écran LCD, la fonction aléatoire est activée. L'appareil reste hors tension pendant 26 à 42 minutes. Le mode passe à « r ON » lorsqu'appareil se met sous tension pendant 10 à 26 minutes. Puis « r OFF » réapparait.
3. Pour arrêter la fonction aléatoire, appuyez à nouveau sur le bouton RND; « r OFF » ou « r ON » disparaît de l'écran LCD.

H. remplacement/reprise de la programmation

Pour remplacer/reprendre la programmation, appuyez sur le bouton ON/OFF; l'affichage à l'écran change dans l'ordre suivant :

1. ON: remplace la programmation; l'appareil reste en permanence sous tension
2. AUTO: reprend la programmation; l'appareil se met sous tension et hors tension automatiquement en fonction des heures programmées
3. OFF: remplace la programmation; l'appareil reste en permanence hors tension

Remarque :

(a) La fonction de compte à rebours et la fonction aléatoire ne sont activées que lorsque la minuterie se trouve en mode AUTO. (b) Lorsque la fonction de compte à rebours est activée, les programmes aléatoire et auto on/off ne peuvent pas être activées. (c) Lorsque la fonction aléatoire est activée, les programmes de compte à rebours et auto on/off ne peuvent pas être activées.

I. connexions

1. Paramétrez les programmes de mise sous tension/hors tension de votre choix sur la miniterie comme expliqué ci-dessus.
2. Mettez votre appareil électrique hors tension.
3. Raccordez le fil de tout appareil électrique à la prise de la minuterie, puis branchez la minuterie sur la prise murale AC afin de l'alimenter en courant.
4. Mettez votre appareil électrique sous tension.
5. L'appareil électrique se mettra désormais sous tension/hors tension en fonction de la programmation, à moins que vous n'appuyiez sur une commande manuelle prioritaire.

J. mesures préventives de sécurité

1. Cette minuterie est conçue pour être utilisée à l'intérieur uniquement, NE LA UTILISEZ PAS à l'extérieur.
2. Les appareils électriques à raccorder à la minuterie doivent avoir le voltage et la fréquence indiqués sous « Caractéristiques techniques »
3. Les piles seront complètement chargées après avoir été branchées sur le secteur pendant 2 heures.

K. caractéristiques techniques

1. Courant : 230V~, 50Hz, 8A
2. Puissance max. : 2000W
3. Degré de protection IP : IP20
4. Température de fonctionnement: 0 - 55°C
5. Intervalle de réglage de l'heure: 1 minute

L. élimination

Si le produit ne fonctionne plus et ne peut pas être réparé, il doit être éliminé conformément aux réglementations en vigueur.

Élimination des piles / accumulateurs usagés

La loi vous oblige à rapporter vos piles et accumulateurs usagés. Il est interdit de jeter les piles / accumulateurs usagés avec les autres déchets ménagers! Les piles / accumulateurs qui contiennent des substances dangereuses portent des symboles sur le côté. Ces symboles indiquent qu'il est interdit de jeter ces piles / accumulateurs usagés avec les autres déchets ménagers. Les abréviations des métaux lourds sont les suivantes : Cd = cadmium, Hg = mercure, Pb = plomb. Vous pouvez rapporter gratuitement les piles usagées et les accumulateurs qui ne peuvent plus être chargés aux points de collecte de leur localité, dans nos points de vente ou dans tout commerce vendant des piles ou des accumulateurs.

Vous respectez ainsi la loi et contribuez à la protection de notre environnement!
