MS-A912 V1.X - Ordinateur MSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ordinateur tout-en-un (AIO)
Marque	MSI
Modèle	MS-A912 V1.X (Wind Top AP1920)
Processeur	Intel Atom D410/D510 (Simple/Double cœur, option)
Mémoire vive	1 x DDR2 667 SO-DIMM, jusqu'à 2 Go
Stockage	Disque dur interne, lecteur optique DVD Super-Multi, lecteur de cartes SD/MMC/MS
Écran	LCD TFT 18,5 pouces (16:9), résolution 1366 x 768
Audio	Haut-parleurs stéréo 3 W, puce Realtek ALC888S, SRS Premium Sound (option)
Connectivité réseau	LAN Gigabit Realtek RTL8111DL, Wi-Fi optionnel (RALink)
Ports	4 x USB 2.0, 2 x PS/2, 1 x LAN RJ-45, 2 x audio (casque/micro)
Alimentation	Adaptateur CA/CC 65 W, entrée 100-240 V~, 50/60 Hz, sortie 19 V / 3,42 A
Dimensions (avec socle)	453 x 420 x 35 mm
Dimensions (sans socle)	453 x 380 x 35 mm
Poids	Environ 5 kg (estimation)
Webcam	Intégrée (option) avec microphone
Système d'exploitation	Windows 7 (préinstallé)
Sécurité	Mise à la terre, protection contre les surtensions, instructions de sécurité détaillées
Entretien	Nettoyer avec un chiffon doux et sec; éviter l'humidité et les températures extrêmes
Pièces détachées	Disponibles auprès du fabricant pendant 5 ans après l'arrêt de la production (mémoire, disque dur, carte Wi-Fi, lecteur optique)
Réparabilité	Faire appel à un centre de service agréé MSI; la garantie peut être annulée en cas d'ouverture non autorisée
Informations générales	Utilisation domestique, conformité FCC classe B, recyclage WEEE

FOIRE AUX QUESTIONS - MS-A912 V1.X MSI

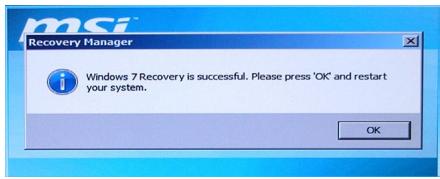

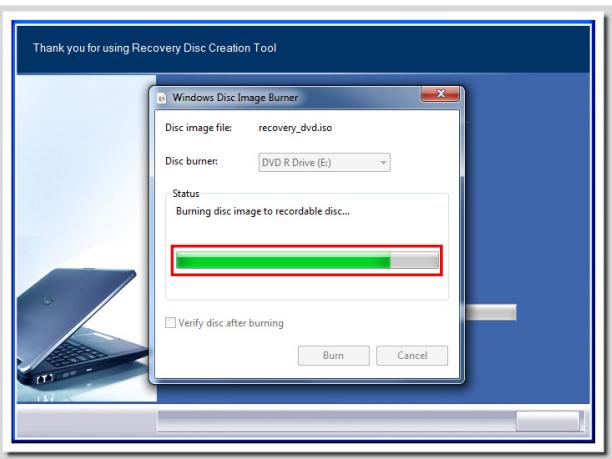

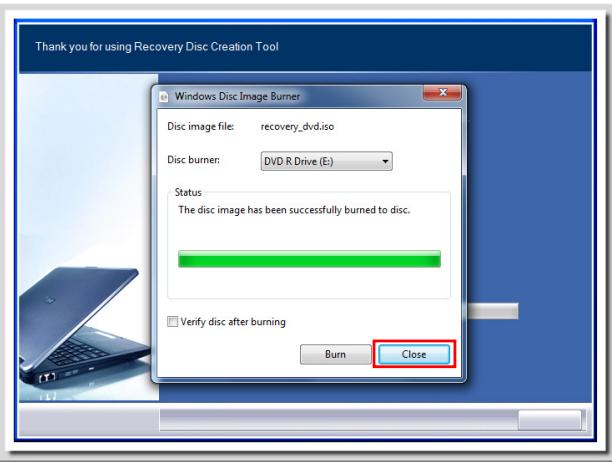

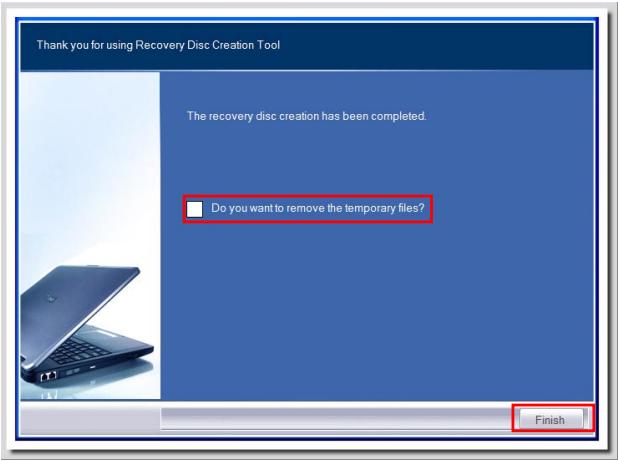

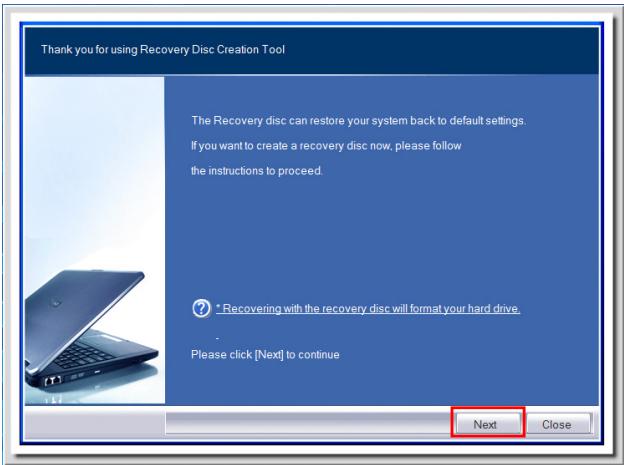

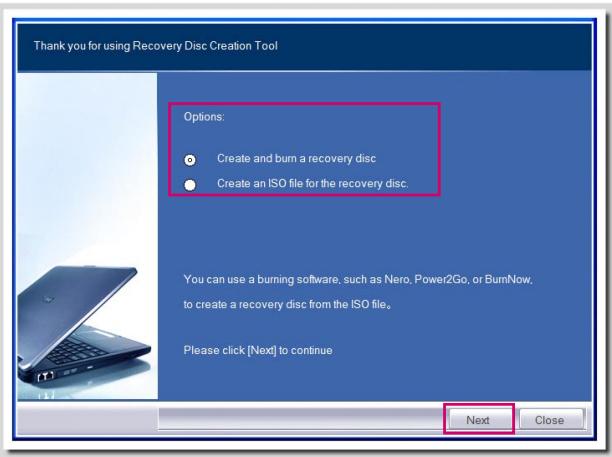

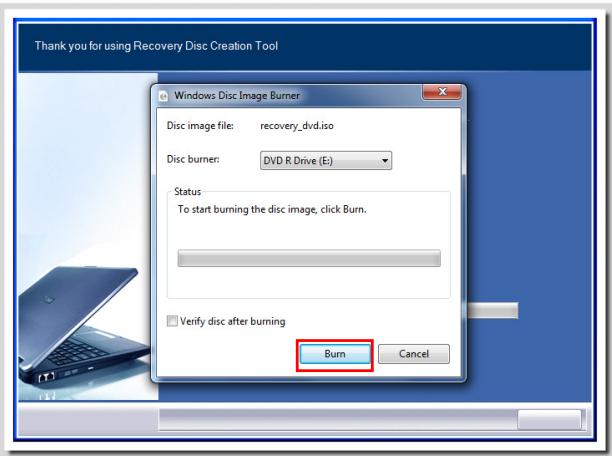

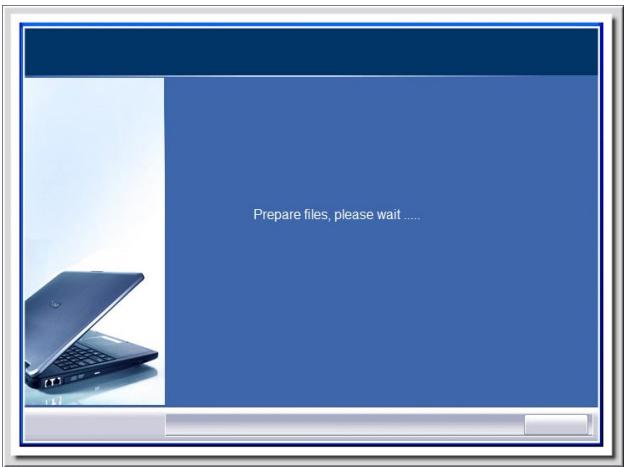

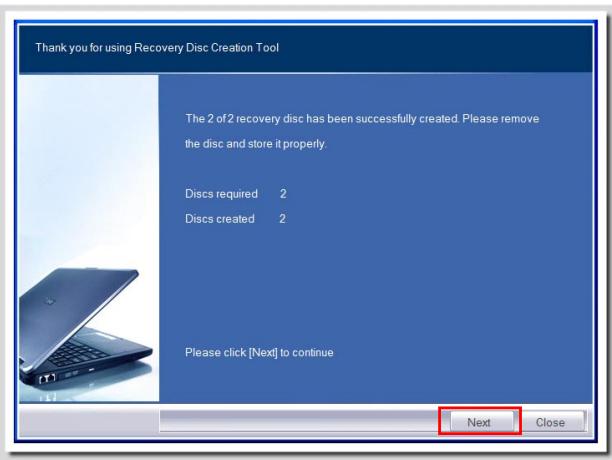

Comment créer un disque de récupération système ?

Double-cliquez sur l'icône BurnRecovery sur le bureau, puis suivez les instructions à l'écran pour graver un ou plusieurs DVD vierges. Il est recommandé de le faire dès la première utilisation.

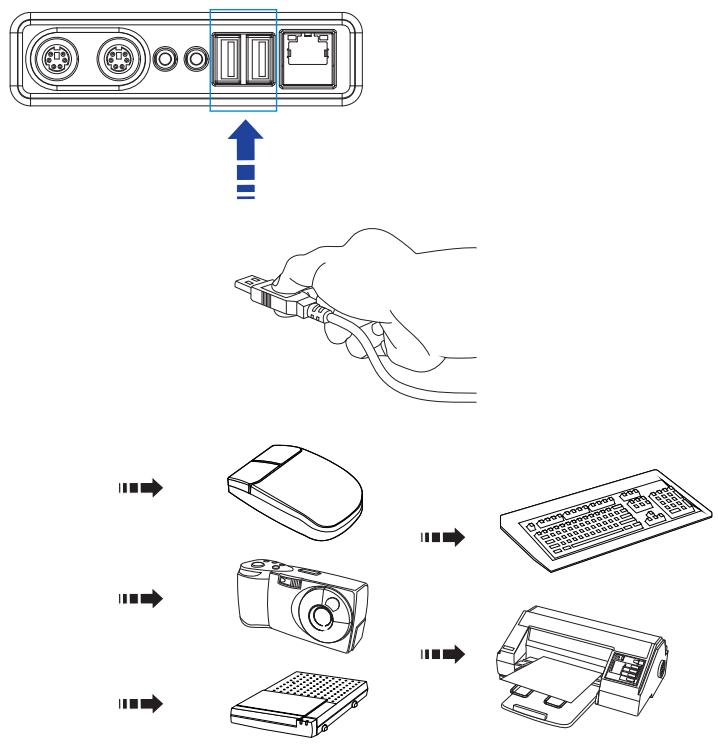

Comment connecter un périphérique USB ?

Connectez le périphérique à un port USB à l'arrière ou sur le côté de l'ordinateur. Le système reconnaît automatiquement le périphérique ; si nécessaire, installez les pilotes via 'Ajouter du matériel' dans le Panneau de configuration.

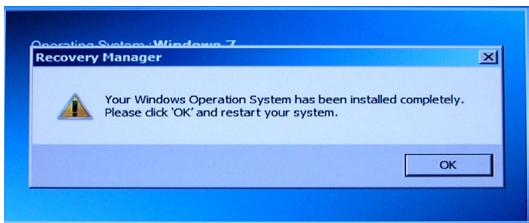

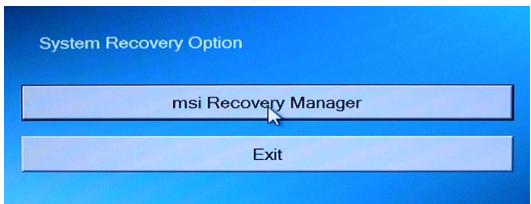

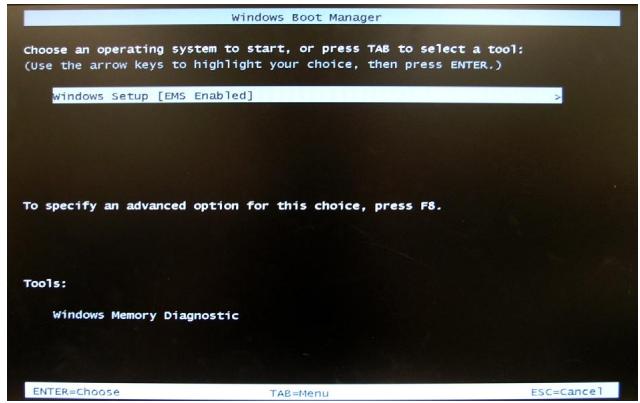

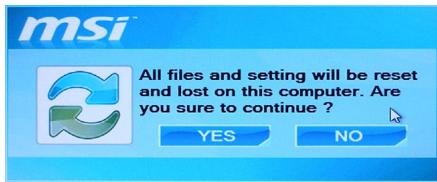

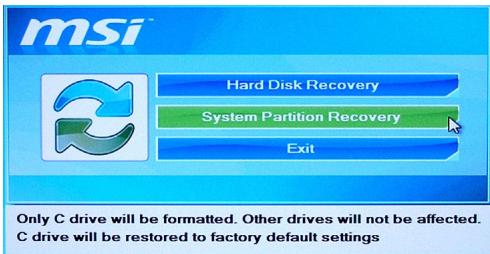

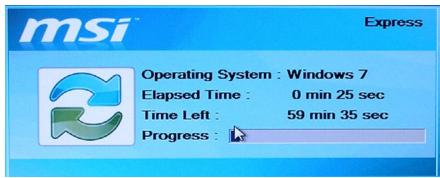

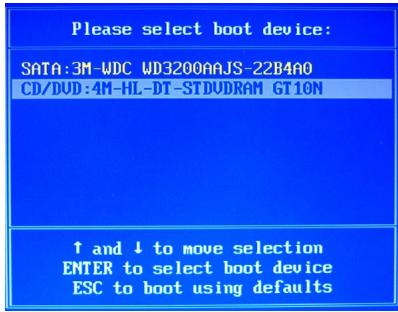

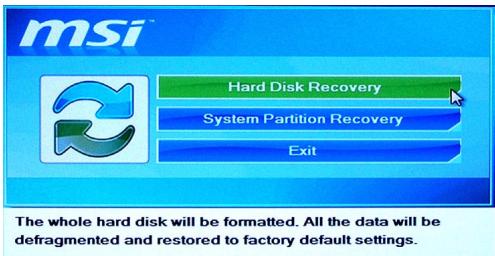

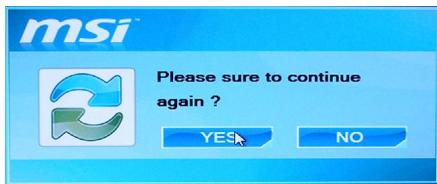

Comment utiliser la fonction de récupération F3 ?

Redémarrez le système et appuyez sur la touche F3 lorsque le logo MSI apparaît. Dans le Gestionnaire de démarrage Windows, sélectionnez 'Installation de Windows' puis MSI Recovery Manager pour restaurer les paramètres d'usine.

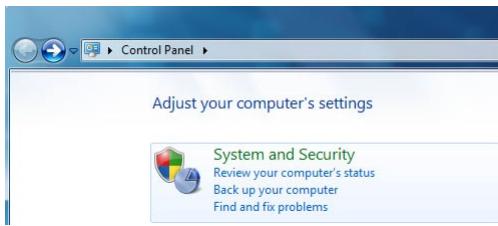

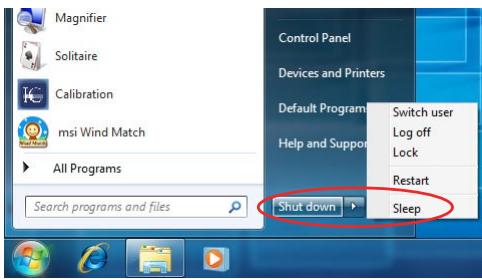

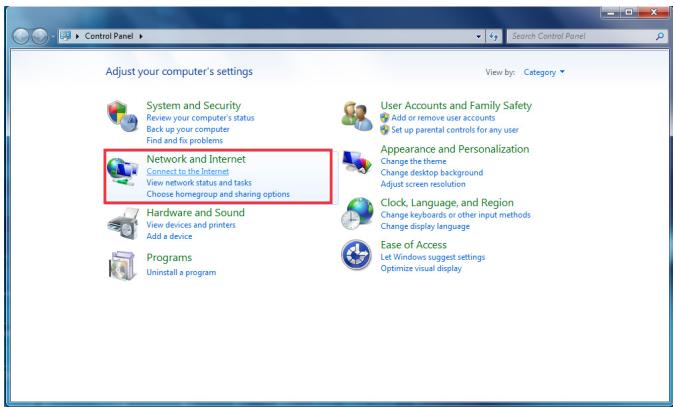

Quelles sont les options de gestion de l'alimentation ?

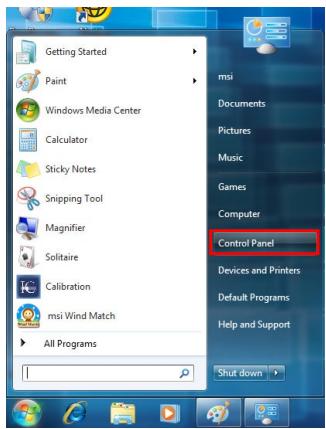

Accédez à Démarrer > Panneau de configuration > Système et sécurité > Options d'alimentation. Vous pouvez choisir un mode prédéfini (équilibré, économie d'énergie) ou personnaliser les paramètres. Les touches Fn+Z permettent de basculer rapidement en mode veille.

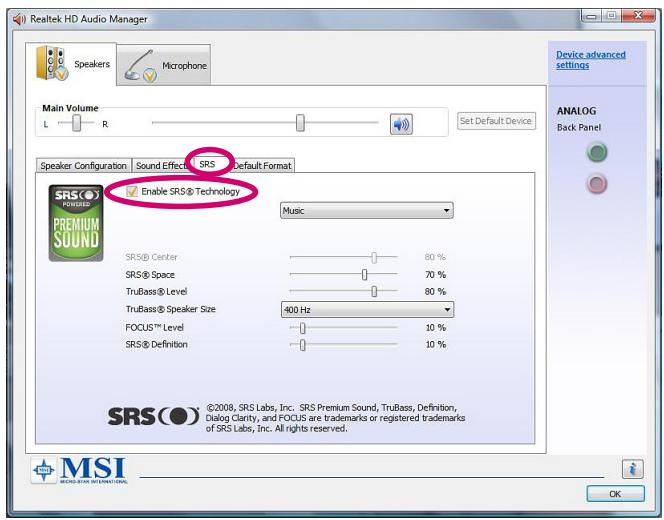

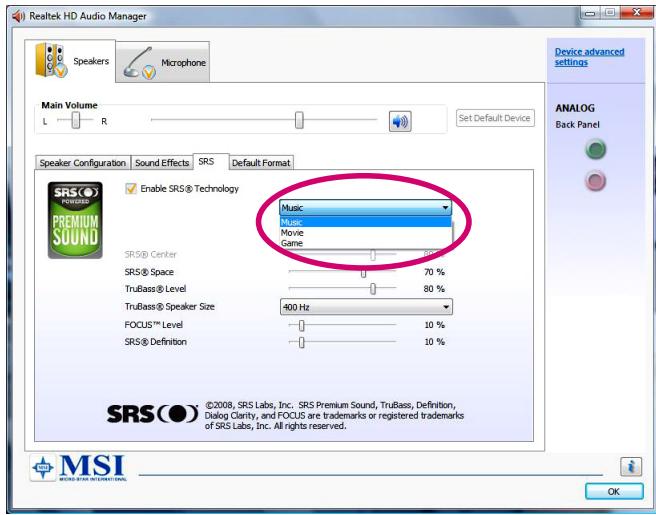

Comment activer le son SRS Premium Sound ?

Double-cliquez sur l'icône Realtek HD Audio Manager dans la barre des tâches. Allez dans l'onglet SRS et cochez 'Enable SRS® Technology'. Choisissez ensuite le type de contenu audio pour une optimisation automatique.

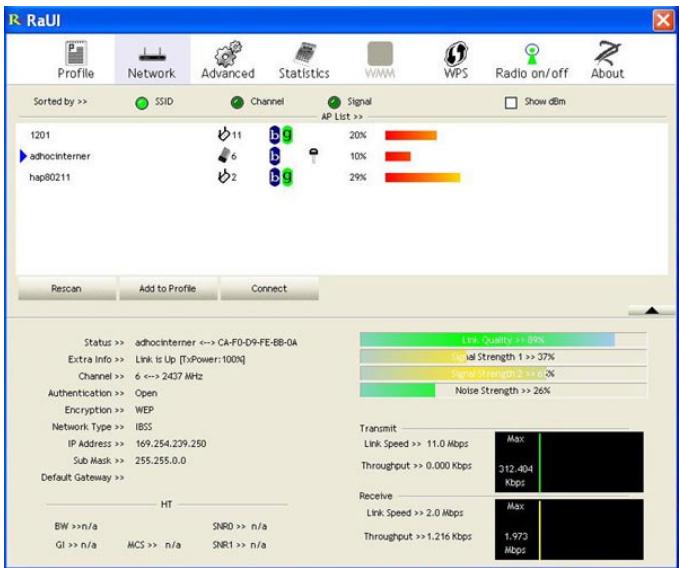

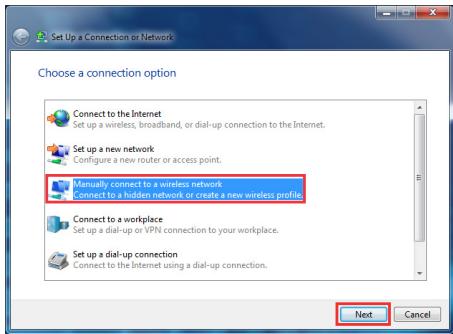

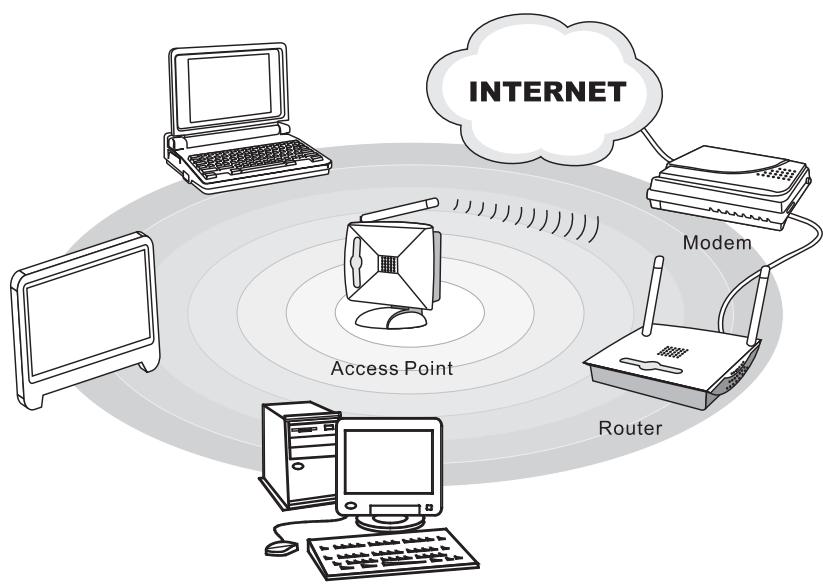

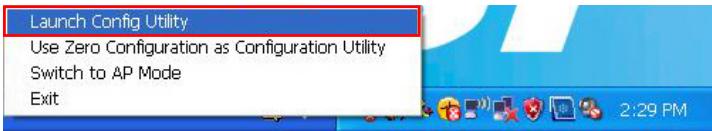

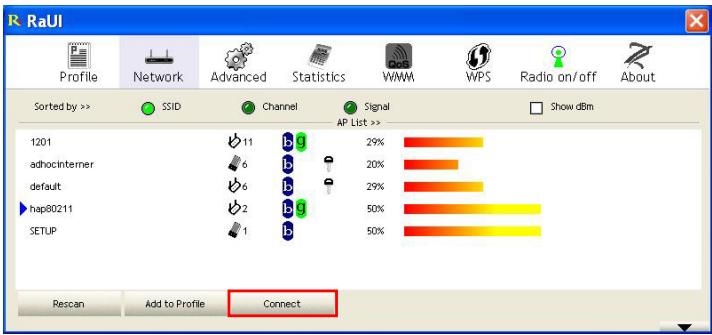

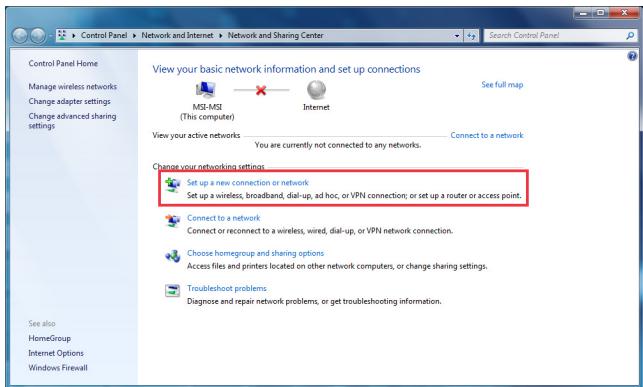

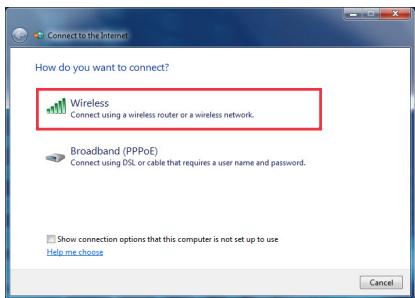

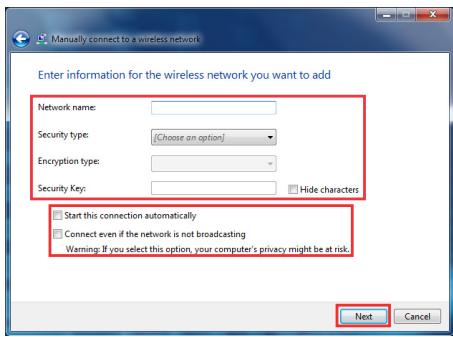

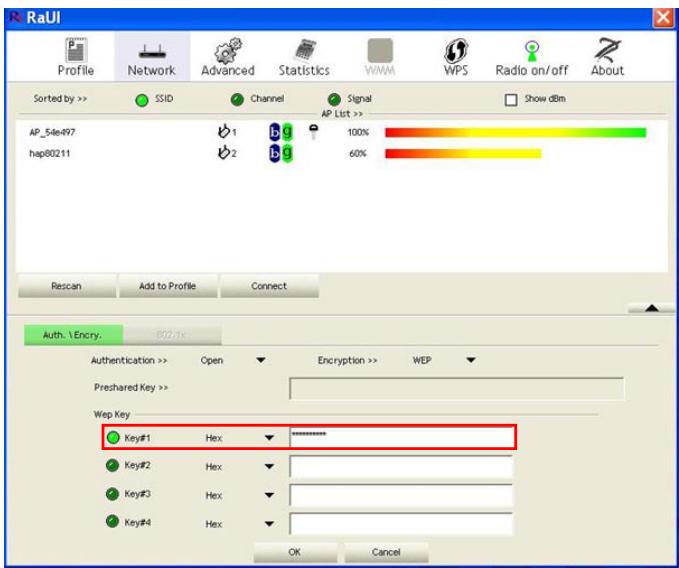

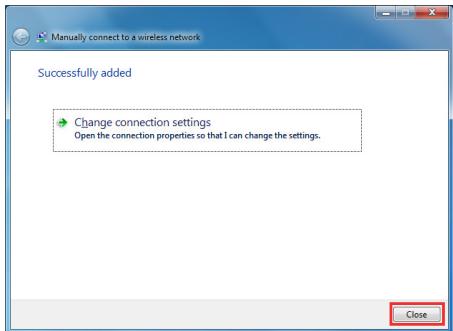

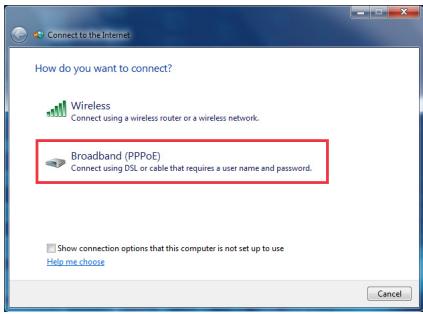

Comment connecter un réseau Wi-Fi ?

Cliquez sur l'icône réseau dans la barre des tâches, sélectionnez le réseau souhaité dans la liste et entrez la clé de sécurité. Vous pouvez aussi utiliser l'utilitaire Ralink en cliquant droit sur son icône et en choisissant 'Launch Config Utility'.

Quels types de cartes mémoire sont pris en charge par le lecteur de cartes ?

Le lecteur de cartes intégré prend en charge les formats SD, SDHC, MMC, MS, MS Pro et XD. Insérez la carte dans la fente correspondante.

Comment régler la luminosité de l'écran ?

Utilisez les touches de raccourci Fn+F5 pour diminuer la luminosité et Fn+F6 pour l'augmenter. Vous pouvez également ajuster la luminosité dans les paramètres d'affichage de Windows.

Que faire en cas de problème de démarrage ?

Essayez d'abord d'utiliser la touche F3 pour lancer la récupération système. Si cela échoue, insérez le disque de récupération que vous avez créé, redémarrez et appuyez sur F11 pour démarrer à partir du DVD. Suivez les instructions pour restaurer le système.

Où trouver les pièces de rechange ?

Les pièces remplaçables (mémoire, disque dur, carte Wi-Fi, lecteur optique) sont disponibles via le fabricant pendant au moins 5 ans après l'arrêt de la production. Contactez MSI via http://www.msi.com/index.php?func=service ou votre revendeur local.

MODE D'EMPLOI MS-A912 V1.X MSI

Système MS-A912 (V1.X)

TABLE DES MATIÈRES

Remarque concernant les droits d'auteur. iii Marque de commerce. iii Brevets déposés aux États-Unis numérios iii Historique des révisions iii Mise à niveau et garantie iv Achat des éléments replacables. iv Support technique iv Déclaration FCC-B sur les interférences de radiofréquence. Instructions de sécurité. vi Déclaration WEEE VIII 1. Vue d'ensemble 1-1 Contenu 1-2 Vue d'ensemble du système 1-3 Spécifications de la carte mère 1-10 Specifications du système 1-11 Remplacement des composants et mises à niveau 1-12 2. Pour commencer 2-1 Conseils en matière de sécurité et de comport 2-2 Prendre de bonnes habitues de travail 2-3 Connaître le clavier (en option) 2-4 Branchement des péripériques 2-6 Connexion de l'alimentation 2-9 3. Fonctionnement du système 3-1 Première installation de démarrage du système 3-2 Creation du disque de récapération du système 3-3 Connexions réseau sous Windows 3-9 Connexion LAN sans fil RALINK (en option). 3-14 Son SRS Premium Sound (en option) 3-16 Gestion de l'alimentation 3-18 Récupération du système (en option) 3-20

Remarque concernant les droits d'auteur

Le matériel contenu dans ce document constitue la propriété intellectuelle de MICRO-STAR INTERNATIONAL. Nous avons soigneusement préparé ce document, mais nous ne fournissons aucune garantie quant à l'exactitude de son contenu. Nos produits sont sujets à une amélioration continue et nous nous réservons le droit de leur apporter des changements sans préavis.

Marque de commerce

Toutes les marques de commerce sont la propriété de leur propriétaire respectif.

MSI est une marque déposée de Micro-Star Int'l Co., Ltd.

AMD® est une marque déposée de Advanced Micro Devices, Inc.

AMI est une marque commerciale déposée d'American Megatrends, Inc.

ATI® est une marque commerciale déposée de ATI Technologies, Inc.

Award est une marque commerciale déposée de Phoenix Technologies Ltd.

Intel® est une marque déposée d'Intel Corporation.

JMicron® est une marque déposée de JMicron Technology Corporation.

Netware® est une marque déposée par Novell, Inc.

NVIDIA® est une marque déposée de NVIDIA Corporation.

Realtek® est une marque déposée de Realtek Semiconductor Corporation.

Sound Blaster® est une marque commerciale déposée de Creative Technology Ltd.

Windows® est une marque déposée de Microsoft Corporation.

SRS Premium Sound, SRS et le symbole sont des marques de commerce de SRS Labs, Inc.

Brevets déposés aux États-Unis numéros

Ce produit inclut une technologie de protection du droit d'auteur qui est protégée par des brevets américains et d'autres droits de propriété intellectuelle. L'utilisation de cette technologie de protection du droit d'auteur doit être autorisée par Macrovision et est destinée à un usage domestique et à d'autres utilisations restreintes, sauf autorisation contraire de Macrovision. L'ingénierie inverse et le désassemblage sont interdits.

Historique des révisions

Révision

Historique des révisions

Date

V1.0

Première publication

Décembre 2009

Mise à niveau et garantie

Veuillez noter que certains composants préinstallés dans le produit peuvent être mis à niveau ou remplacés à la demande de l'utilisateur. Pour en savoir plus sur les limites de la mise à niveau, veuillez vous référer aux spécifications du Mode d'emploi. Pour toute autre information sur le produit acheté, veuillez contacter votre fournisseur local. N'essayez pas de mettre à niveau ou de remplacer un composant du produit si vous n'êtes pas un fournisseur ou un centre d'entretien autorisé. Cela risquerait d'annuler la garantie. Il est fortement recommandé de contacter un fournisseur ou un service d'entretien autorisé pour effectuer une mise à niveau ou un remplacement.

Achat des éléments remplaçables

Veuillez noter que l'achat de pièces remplaçables (ou compatibles) du produit acheté dans certains pays ou certaines régions doit être mis à disposition par le fabricant au moins 5 ans après l'arrêt de la fabrication du produit, compte tenu des dispositions réglementaires publiées à l'époque.

Pour les informations détaillées concernant l'achat de pièces détachées, veuillez contacter le fabricant par le biais de http://www.msicomputer.com/msi_user/msi_rma/.

Support technique

Si votre système est victime d'un problème et qu'aucune solution ne peut être obtenue à partir du manuel d'utilisation, veuillez contacter le magasin où vous avez acheté le produit ou le distributeur local. Vous pouvez également avoir recours aux ressources d'aide suivantes pour une assistance plus approfondie.

Allez sur le site Internet de MSI et consultez les rubriques Questions et réponses, Guide technique, Mises à jour, Mise à jour des pilotes et d'autres informations sur http://www.msi.com/index.php?func=service Prenez contact avec nos techniciens sur http://ocss.msi.com/

Déclaration FCC-B sur les interférences de radiofréquence

Cet appareil a subi des tests de contrôle et a été déclaré conforme aux restrictions imposées aux appareils numériques de classe B, par la section 15 de la réglementation FCC. Ces restrictions sont destinées à assurer une protection raisonnable contre les interférences indésirables

lorsque l'appareil est utilisé dans un environnement résidentiel. Cet appareil génère, utilise et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut produire des interférences nuisibles aux communications radio. Cependant, rien ne garantit qu'aucune interférence ne se produise dans certaines installations particulières. Si cet appareil produit des interférences nuisibles à la réception radio ou télé, ce qui peut être déterminé en allumant et en éteignant l'appareil, nous encourageons l'utilisateur à tenter de corriger les interférences par un ou plusieurs des moyens mentionnés ci-dessous :

Réorientez ou déplacez l'antenne de réception. Augmentez la distance séparant l'appareil du récepteur. Raccordez l'appareil à une prise de courant située sur un circuit différent de celui du récepteur. Consultez votre vendeur ou un technicien expérimenté dans les domaines radio/télévision pour une assistance supplémentaire.

Remarque 1

Les modifications ou les changements non expressément approuvés par la partie responsable de la conformité peuvent annuler le droit de l'utilisateur à faire fonctionner cet appareil.

Remarque 2

Les câbles blindés et les cordons d'alimentation CA, s'il y en a, doivent être utilisés de manière à être conformes aux limitations sur les émissions.

VOIR LA NOTICE D'INSTALLATION AVANT DE RACCORDER AU RÉSEAU.

Cet appareil est conforme aux dispositions de la section 15 de la réglementation FCC. Son utilisation est soumise aux deux conditions suivantes :

1. cet appareil ne doit pas causer d'interférences nuisibles, et
2. cet appareil doit accepter toute interférence reçue, même celles qui sont susceptibles d'entraîner un fonctionnement indésirable.

Instructions de sécurité

Veuillez lire attentivement les instructions de sécurité.

Toutes les précautions et alertes sur l'appareil ou sur le mode d'emploi doivent être observées.

Conservez le mode d'emploi livré dans l'emballage pour référence future.

Conservez cet équipement à l'abri de l'humidité et des températures élevées.

Posez l'appareil sur une surface plate et stable avant de l'installer.

Assurez-vous que la tension d'alimentation soit comprise dans le domaine de sécurité, et qu'elle ait été bien réglée entre 100 et 240 V, avant de brancher l'équipement au secteur. Ne désactivez pas la borne de terre de protection de la prise. L'équipement doit être connecté à une prise secteur avec une fonction de terre. Débranchez toujours le cordon d'alimentation secteur avant d'installer une carte ou un module sur l'équipement. Déconnectez toujours le cordon d'alimentation secteur ou mettez la prise murale hors tension si l'équipement doit rester inutilisé pendant un certain temps, de façon à ne consommer aucune énergie.

Le ventilateur sur le boîtier sert à la circulation de l'air et à éviter la surchauffe de l'appareil. Ne couvrez pas le ventilateur.

Ne laissez pas votre équipement dans un environnement non conditionné avec une température de stockage supérieure à 40°C (120°F) ou inférieure à 0°C (32°F), vous risqueriez sinon d'endommager l'équipement. La température maximale d'opération est de 35°C.

ATTENTION :

Danger d'explosion si la batterie est remplacée de manière incorrecte. Remplacez uniquement par une batterie identique ou de type équivalent recommandé par le fabricant.

Ne versez jamais aucun liquide dans les ouvertures, cela pourrait endommager l'appareil et vous pourriez vous électrocuter.

Placez le cordon d'alimentation de telle façon qu'on ne puisse pas y marcher dessus. Ne placez rien sur le cordon d'alimentation.

Lorsque vous installez le câble coaxial sur le tuner du téléviseur, il faut s'assurer que le blindage métallique soit bien branché au système de mise à la terre du bâtiment.

Le système de distribution de câble doit être mis à la terre conformément à ANSI/NFPA 70, le Code Électrique National (NEC), en particulier la Section 820.93, la mise à la terre du blindage conductif extérieur du câble coaxial.

L'équipement doit être placé à distance de forts champs magnétiques ou électriques.

Si l'une des situations suivantes se produit, faites contrôler l'appareil par un personnel de réparation :

Le cordon d'alimentation ou la prise est endommagé. Du liquide a pénétré dans l'appareil. L'appareil a été exposé à l'humidité. L'équipement ne fonctionne pas bien ou vous ne parvenez pas à le faire fonctionner conformément au manuel de l'utilisateur. L'appareil est tombé et est abîmé. L'appareil présente des signes apparents de fracture.

Design écologique et recyclage

Cet équipement et ses composants ont été conçus de façon à être recyclables lorsqu'ils ne sont plus utilisés. Dans certains pays, des services de mise au rebut et de recyclage sont offerts pour cet équipement. Pour de plus amples informations concernant le recyclage et la mise au rebut, veuillez prendre contact avec le distributeur local. Visitez le site MSI pour de plus amples informations sur http://www.msi.com/index.php?func=html&name=service_worldwide.

1. Les appareils de stockage optique sont classés PRODUITS LASER DE CLASSE 1. L'utilisation de commandes, de réglages ou la mise en œuvre de procédures autres que celles spécifiées sont interdites.
2. Ne touchez pas la lentille du lecteur.

Veuillez recycler les piles usagées.

À propos de la directive européenne (UE) relative aux déchets d'équipements électriques et électroniques, directive 2002/96/CE, prenant effet le 13 août 2005, les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie.

Chapitre 1 Vue d'ensemble

Le Wind Top AP1920 est un design intégré ; il a une apparence stylée avec un capot métallique, expression de la simplicité de l'individualisme moderne et du comportement domestique. En outre, il est équipé des meilleures fonctionnalités informatiques, comme la messagerie instantanée, des échos acoustiques faibles, une fonction d'économie d'énergie. Vous pouvez ainsi vous promener librement dans le royaume du cyberespace.

CONTENU

• Veuillez nous contacter immédiatement si un des éléments est endommagé ou manquant.
• Cette image n'est donnée qu'à titre de référence et votre emballage peut contenir une version légèrement différente suivant le modèle que vous avez acheté.

VUE D'ENSEMBLE DU SYSTÈME

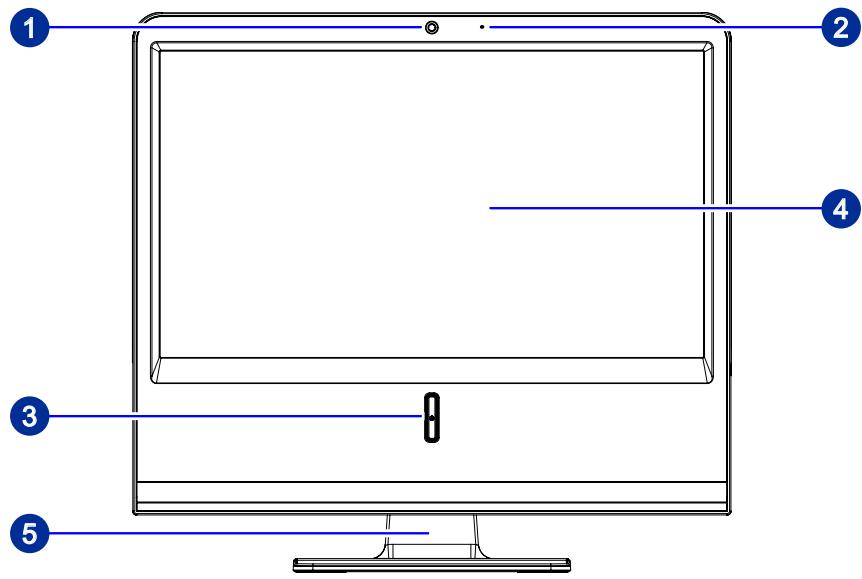

Vue de face

1	Webcam (en option) Ⓞ - La Webcam intégrée avec microphone peut être utilisée pour prendre des photos, enregistrer des vidés, tener des videoconférences ou exécuter toute autre application interactive.
2	Microphone (en option) - Le microphone intégré peut être utilisé lors de vos discussions en ligne.
3	Bouton / LED alimentation système - Appuyez sur le bouton d'alimentation du système pour allumer ou éteindre le système. Le voyant LED d'alimentation s'allume lorsque le système est allumé, et s'éteint lorsque le système est mis hors tension. En termes d'économie d'énergie, le voyant LED clignote en mode S3 (Suspension à la RAM) et s'éteint en mode S4 (Suspension au Disk). Pour fairekowski le système du mode économique d'énergie, appuyez sur le bouton alimentation.
4	Affichage LCD - L'écran LCD TFT de 18.5 pouces est un écran avec résolution opti-male de 1366 X 768 et des dimensions d'écran de type écran large 16:9.
5	Socle - Utilisez ce socle pour placer votre système sur une surface plate et stable.

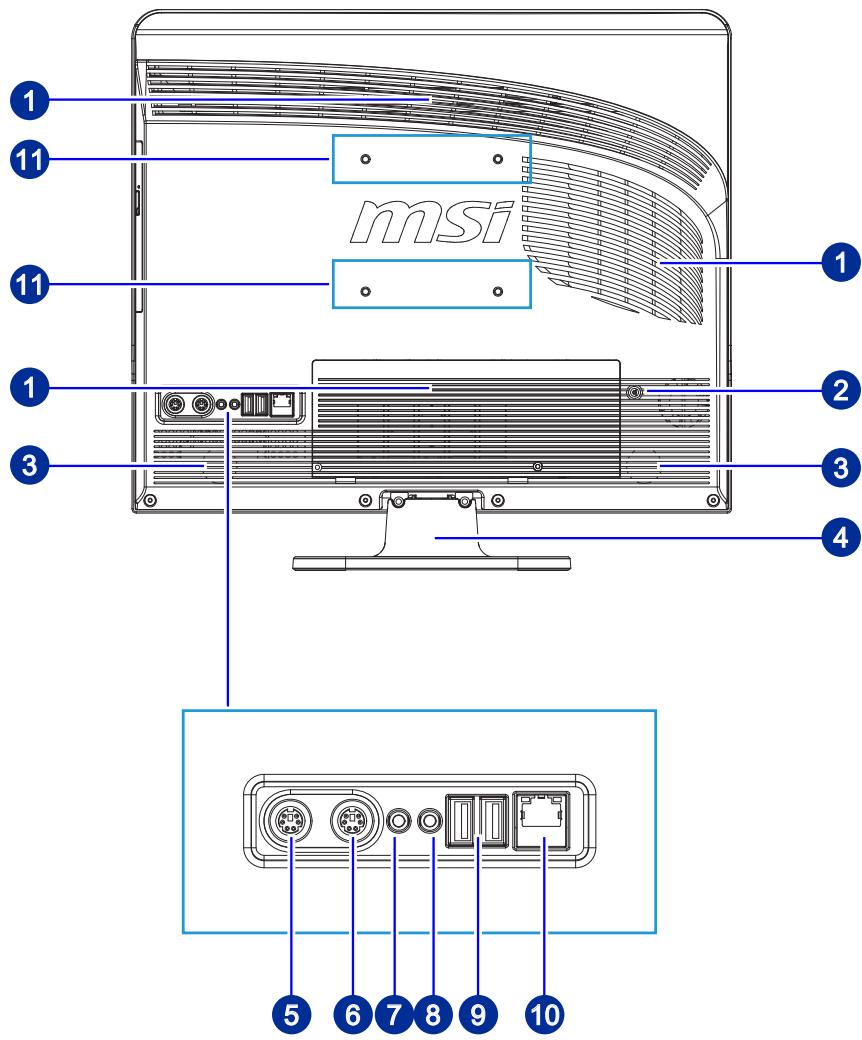

Vue arrière

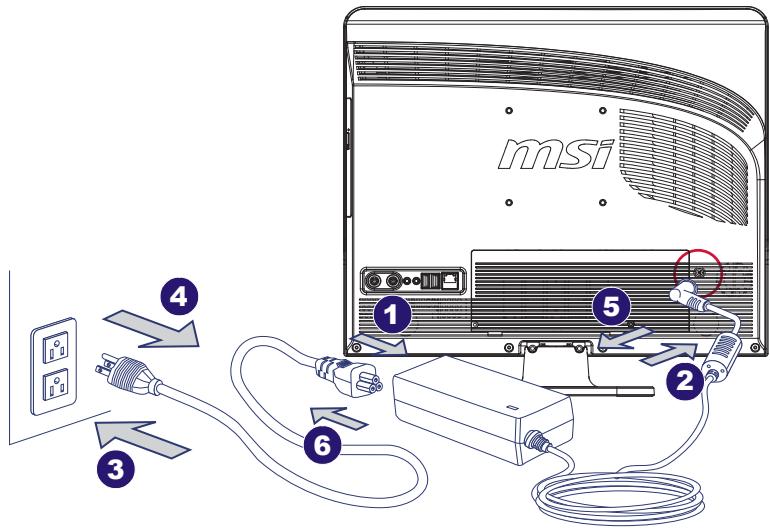

Important

Nous vous suggérons de connecter d'abord l'adaptateur CA/CC sur votre PC AIO puis de connecter le cordon d'alimentation à la prise murale pour des raisons de sécurité.

1	Ventilateur - Le ventilateur sur le boîtier sert à la circulation de l'air et à évierer la surchauffe de l'appareil. Ne couvrez pas le ventilateur.
2	Prise d'alimentation - L'adaptateur d'alimentation CA/CC convertit le courant alternatif en courant continu pour cette prise. La puissance fournie sur cette prise alimentée le PC. Afin d'évierer tout dommage au PC, utilisez toujours l'adaptateur électrique foumi.
3	Haut-parleurs stéréo - Les haut-parleurs intégrés permettent d'obtenir un son de haute qualité avec système stéréo et fonction Hi-Fi prise en charge.
4	Socle - Utilisez ce socle pour placer votre système sur une surface plate et stable.
5	Port PS/2 (Vert) Le standard connecteur de souris DIN de PS/2 est pour une souris PS/2?.
6	Port PS/2 (Violet) Le standard connecteur de clavier DIN de PS/2 est pour un clavier PS/2?.
7	Prise Casque (Vert) - Il s'agit d'un connecteur pour des écouteurs ou des haut-parleurs.
8	Prise Microphone (Rose) - Il s'agit d'un connecteur pour le microphone.
9	Port USB - Le port USB (Universal Serial Bus) sert à brancher des appareils USB tels que : souris, clavier, imprimante, scanner, apparéil photo, PDA ou d'autres appareils compatibles USB.

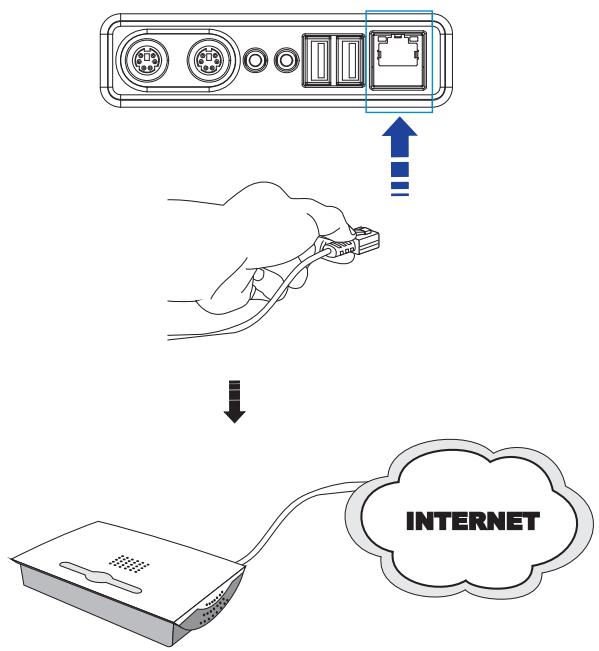

10	Prise LAN - La prise standard RJ-45 LAN sert à la connexion au réseau local (Local Area Network (LAN)). Vous pouvez y relier un cable de réseau. Jaune Vert / Orange
	LED	Couleur	LED d'état Condition
	Gauche	Jaune	Éteinte La connexion au réseau LAN n'est pas établie.
			Allumée (stable) La connexion au réseau LAN est établie.
			Allumée (plus brillante et clignotante) L'ordinateur communique avec un autre ordinateur sur le réseau local LAN.
	Droite	Vert	Éteinte Un débit de 10 Mo/sec est sélectionné.
			Allumée Un débit de 100 Mo/sec est sélectionné.
		Orange	Allumée Un débit de 1000 Mo/sec est sélectionné.
11	Trous de montage VESA (en option) - Veuillez enlever le cauchouc dans les trous de montage VESA afin de monter le PC AIO sur le mur.

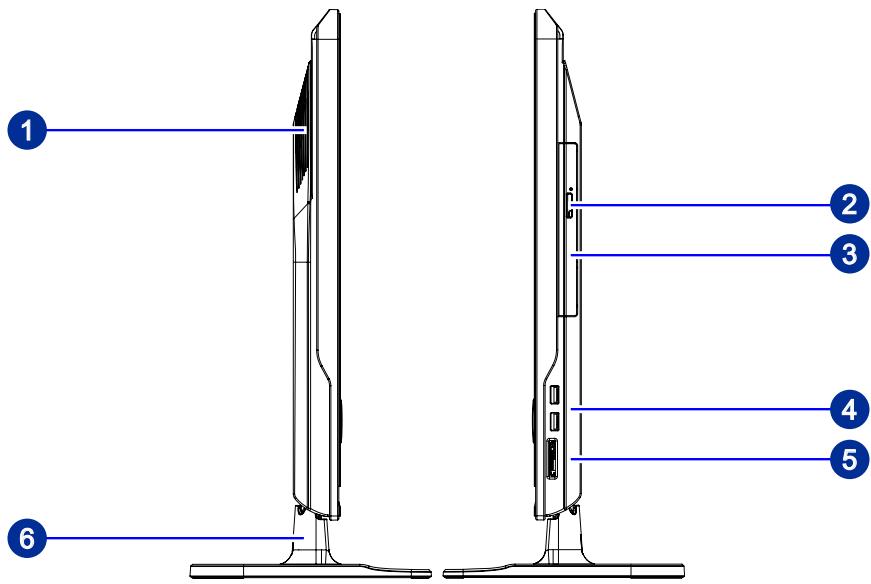

Vue de côté

1	Ventilateur - Le ventilateur sur le boîtier sert à la circulation de l'air et à éviter la surchauffe de l'appareil. Ne couvrez pas le ventilateur.
2	Bouton d'éjection/ LED de lecteur de disque optique © - Appuyez le bouton d'éjection pour ouvrir le lecteur de disque optique. Le LED de lecteur de disque optique est allumé lorsque un CD/ DVD est en train d'être lu ou écrit au lecteur de disque optique.
3	Lecteur de disque optique - Un lecteur DVD Super-Multi est intégré pour divertissements personnels.
4	Ports USB - Le port USB (Universal Serial Bus) sert à brancher des appareils USB tels que : souris, clavier, imprimante, scanner, apparéil photo, PDA ou autres apparéils compatibles USB.
5	Lecteur de carte SD MRC MS - Le lecteur de carte intégré peut prendre en charge plusieurs types de carte mémoire, telles que les cartes XD (eXtreme Digital), SD (Secure Digital), SDHC (SD High Capacity), MS (Memory Stick), MS Pro (Memory Stick Pro) ou MMC (Multi-Media Card), qui sont couramment utilisées dans les appareils photos, les lecteurs MP3, les téléphones portables et les PDA. Contactez votre fournisseur local pour plus d'in-formations et veuillez noter que les cartes mémoire prises en charge peuvent changer sans préavis.
6	Socle - Utilisez ce socle pour placer votre système sur une surface plate et stable.

SPÉCIFICATIONS DE LA CARTE MÈRE

Processeur

• Intel® Atom™ Single/ Dual-Core Processeur D410/ D510 (en option)

Jeu de puces

South Bridge: Puce Intel® NM10 Express

Mémoire

1 emplacement DDR2 667 SO-DIMM (200-Pin/ 1.8 V) Supporte au maximum 2GB

LAN

• Contrôleur Gigabit Fast Ethernet par Realtek® RTL8111DL GbE

Audio

Puce intégrée par Realtek® ALC888S Conforme à la spécification Azalia 1.0

Facteur de forme

430 mm (W) X 85 mm (H)

SPÉCIFICATIONS DU SYSTÈME

Affichage LCD

Écran LCD TFT de 18,5 pouces avec résolution optimale de 1366 x 768. Écran standard au format large 16:9 (Plein HD).

Entrée/Sortie (I/O)

1 prise LAN, 1 prise d'alimentation, 2 ports PS/2, 2 prises audio, 4 ports USB.

Alimentation électrique

Adaptateur CA/CC 65 watts avec PFC actif - Delta/ADP-65HB BB - Entrée : 100-240 V~, 50-60 Hz, 1,5 A ; Sortie : 19 V, 3,42 A.

Haut-parleurs stéréo

2 haut-parleurs stéréo internes de 3 W.

Carte intégrée

1 carte LAN sans fil (en option).

Lecteur intégré

1 lecteur de cartes, 1 lecteur de disque optique, 1 lecteur de disque dur.

Dimensions

• 453 mm (L) × 420 mm (H) × 35 mm (P) (avec le socle) ; 453 mm (L) × 380 mm (H) × 35 mm (P) (sans le socle).

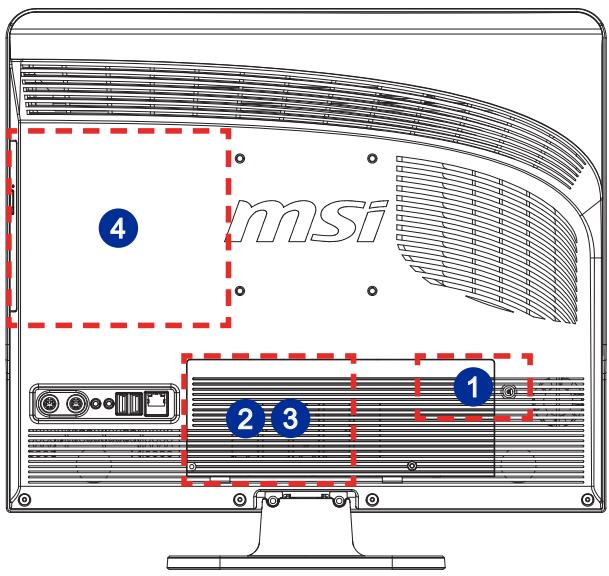

REMPLACEMENT DES COMPOSANTS ET MISES À NIVEAU

Veuillez noter que, selon le modèle acheté, certains composants préinstallés dans le produit peuvent être mis à niveau ou remplacés à la demande de l'utilisateur.

Mémoire

Lecteur de disque dur

Carte Wireless LAN

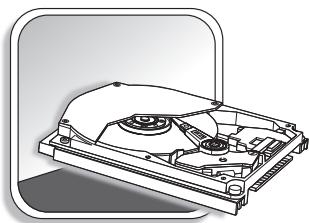

Lecteur de disque optique

Si le technicien MSI ou le magasin a déterminé que le composant spécifique posait problème ou était défectueux et nécessitait un remplacement, vous pouvez amener le produit pour réparation avec la carte de garantie, la facture ou le reçu d'achat au centre de réparation agréé par MSI le plus proche de chez vous pour obtenir de l'aide.

Pour en savoir plus sur les limites de la mise à niveau, veuillez vous référer aux spécifications du Mode d'emploi. Pour toute autre information sur le produit acheté, veuillez contacter votre fournisseur local.

N'essayez pas de mettre à niveau ou de remplacer un composant du produit si vous n'êtes pas un fournisseur ou un centre d'entretien autorisé. Cela risquerait d'annuler la garantie. Il est fortement recommandé de contacter un fournisseur ou un service d'entretien autorisé pour effectuer une mise à niveau ou un remplacement.

Chapitre 2

Pour commencer

Ce chapitre vous fournit des informations sur la procédure d'installation du matériel. Lorsque vous connectez des périphériques, manipulez les éléments avec soin et portez un bracelet de mise à la terre pour éviter toute décharge d'électricité statique.

CONSEILS EN MATIÈRE DE SÉCURITÉ ET DE CONFORT

Le PC AIO est une plateforme portable vous permettant de travailler n'importe où. Cependant, il est important de désigner un bon espace de travail si vous voulez travailler avec votre PC pendant un long moment.

Votre espace de travail doit être suffisamment éclairé. Choisissez un bureau avec une bonne chaise, ajustez leur hauteur pour répondre à votre position de travail. Lorsque vous êtes assis sur une chaise, réglez le dossier de la chaise (lorsque c'est possible) pour maintenir confortablement votre dos. - Placez vos pieds à plat et de façon naturelle sur le sol. Vos genoux et vos coudes doivent être placés à environ 90 degrés de votre corps lorsque vous travaillez. - Disposez vos mains de façon naturelle sur le bureau. Elles supportent vos poignets. - Ajustez l'angle/la position du PC AIO pour bénéficier d'une vue optimale. - N'utilisez pas votre PC si l'environnement n'est pas confortable (par exemple sur un lit). Le PC AIO est un appareil électrique. Veuillez le traiter avec soin afin d'éviter tout risque de blessure.

1. Placez vos mains et vos pieds dans une position confortable.
2. Ajustez l'angle et la position du moniteur.
3. Réglez la hauteur du bureau.
4. Maintenez-vous droit et gardez une bonne posture.
5. Réglez la hauteur de la chaise.

PRENDRE DE BONNES HABITUDES DE TRAVAIL

Avoir de bonnes habitudes de travail est primordial si vous devez travailler longtemps avec votre PC AIO. Vous risquez sinon de vous exposer à un inconfort ou à un traumatisme. Veuillez suivre les conseils suivants lorsque vous utilisez votre ordinateur.

• Modifiez fréquemment votre posture. Étirez-vous et faites régulièrement bouger votre corps. N'oubliez pas de faire une pause après un moment de travail.

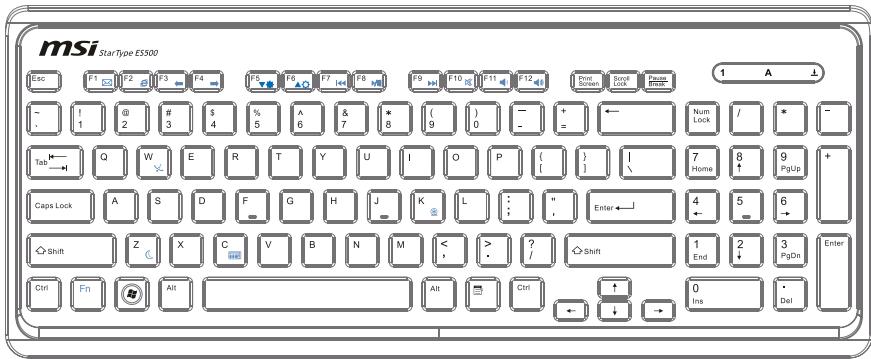

CONNAÎTRE LE CLAVIER (EN OPTION)

Le PC AIO Séries Wind Top comprend un clavier filaire qui vous permet de commander le système.

▷ Caractéristiques techniques

Compatible avec la saisie des langues EU/UK/US/JP/KR. Dessus de touche isolé pour une saisie plus facile. Profil fin avec la technologie d'impression sur soie. Interface USB pour tous les systèmes d'exploitation Windows®. Durée de vie des touches : 12 millions de frappes. Dimensions : 376,4 (Long) x 155,09 (Large) x 21,91 (H) mm. Longueur du câble : 150 cm. Poids : 440 g.

▷ Caractéristiques

• Touches de fonction multimédia avec PC AIO
• Nouveau dessus de touche isolé pour une saisie plus facile. Toucher doux et retour tactile pour une saisie confortable. Clavier avec nouveau concept élégant et fin de forme profilée. Taille compacte pour économiser de la place. Spécialement adapté aux écrans LCD MSI. Compatible avec Windows® 2000/ME/XP/Vista/7.
• Touches de fonctions intégrées : accédez à vos sites web et à vos applications préférées en appuyant sur une touche de raccourci.
• L'illustration du clavier n'est donnée qu'à titre de référence. Les spécifications du produit peuvent varier selon les pays.
• Mettez les étiquettes d'augmenter/baisser la luminosité sur les touches F5 et F6 comme vous pouvez.

Fn	Fn + F5	Baisser la luminosité
Fn	Fn + F6	Augmenter la luminosité
Fn	Fn + F7	Pour accéder à la piste précédente
Fn	Fn + F8	Lecture et pause
Fn	Fn + F9	Pour accéder à la piste suivante
Fn	Fn + F10	Fonction Silence
Fn	Fn + F11	Baisser le volume
Fn	Fn + F12	Augmenter le volume

▶ Touches de raccourci

Fn	Fn + F1	Lance l'application de courrier électronique par défaut
Fn	Fn + F2	Lance le navigateur internet par défaut et vous amène sur la page d'accueil par défaut
Fn	Fn + F3	Retour sur la page web précédente
Fn	Fn + F4	Avance sur la page web suivante
Fn	C	Calculatrice
Fn	Z	Mode sommeil (économie d'énergie)
Fn	W	Wireless LAN
Fn	K	Appareil photo

BRANCHEMENT DES PÉRIPHÉRIQUES

Les ports I/O (entrée/sortie) sur le panneau arrière vous permettent de brancher des périphériques. Tous les périphériques indiqués ci-dessous ne sont disponibles qu'à titre d'exemple.

Connexion de périphériques USB

Le PC AIO possède des ports USB permettant de connecter divers périphériques USB, comme une souris, un clavier, un appareil photo numérique, une webcam, une imprimante, un lecteur de stockage optique externe, etc. Pour connecter ces périphériques, installez d'abord les pilotes des périphériques si besoin est, puis connectez les périphériques sur le PC AIO. Ce PC AIO est capable de détecter automatiquement les périphériques USB installés. S'il ne détecte pas les périphériques, il faut activer manuellement les périphériques USB en ajoutant un nouveau périphérique : dans le menu Démarrer / Panneau de configuration / Ajouter du matériel.

Connexion du périphérique de communication

LAN filaire

Le connecteur RJ-45 du PC AIO vous permet de brancher des périphériques LAN (réseau local), comme un concentrateur, un commutateur et une passerelle, de façon à créer une connexion réseau.

Pour plus d'instructions ou les étapes détaillées de l'installation d'une connexion LAN, interrogez votre service informatique ou le gestionnaire du réseau.

Wireless LAN (en option)

Ce PC AIO est équipé d'un module LAN sans fil qui permet à l'utilisateur d'avoir des transmissions de données rapides avec la technologie IEEE 802.11 standard pour le LAN sans fil. L'utilisateur peut ainsi se déplacer librement à l'intérieur de la zone de couverture sans perdre la connexion au réseau.

Avec la technologie de cryptage 64 bits/128 bits WEP (Wired Equivalent Privacy) et la fonction d'accès Wi-Fi protégé, le module LAN sans fil intégré optionnel offre une solution efficace et sécurisée pour les télécommunications sans fil.

Pour de plus amples instructions ou les étapes détaillées pour le LAN sans fil, interrogez votre technicien MIS ou le gestionnaire du réseau.

CONNEXION DE L'ALIMENTATION

Connexion de l'adaptateur secteur

Étape 1. Déballez le carton pour trouver l'adaptateur secteur et le cordon d'alimentation secteur. Étape 2. Branchez le cordon d'alimentation secteur sur l'adaptateur CA/CC. Étape 3. Branchez l'extrémité CC de l'adaptateur sur le PC AIO, et l'extrémité mâle du cordon sur la prise électrique.

Important

Nous vous suggérons de connecter d'abord l'adaptateur CA/CC sur votre PC AIO puis de connecter le cordon d'alimentation à la prise murale pour des raisons de sécurité.

Déconnexion de l'alimentation

Étape 4. Débranchez d'abord le cordon d'alimentation secteur de la prise électrique. Étape 5. Débranchez le connecteur du PC AIO. Étape 6. Débranchez le cordon d'alimentation secteur de l'adaptateur CA/CC.

Important

Lorsque vous débranchez le cordon d'alimentation, tenez toujours le connecteur du cordon. Ne tirez jamais directement sur le cordon !

Chapitre 3

Fonctionnement du système

Ce chapitre vous donne les informations essentielles concernant le fonctionnement du système, comme par exemple la configuration du démarrage du système, la création d'un disque de secours, la connexion réseau, le son SRS Premium Sound, etc.

Important

• Il est vivement recommandé de créer un disque de récupération du système en tant que solution de sauvegarde en cas de défaillance catastrophe du disque ou d'autres accidents.
• Toutes les informations sont susceptibles de modification sans préavis.

PREMIÈRE INSTALLATION ET DÉMARRAGE DU SYSTÈME

Lors de la première utilisation, vous devez suivre les étapes ci-dessous pour commencer à utiliser votre PC AIO série Wind Top. L'installation complète du démarrage vous prendra environ 30 minutes.

Étape 1. L'installation de Windows démarre. Attendez que le programme d'installation de Windows termine le chargement. Étape 2. Sélectionnez la langue du système d'exploitation et cliquez sur [Next] (Suivant) pour continuer. Étape 3. Choisissez les options "Country or region" (Pays ou région), "Time and currency" (Heure et monnaie) et "Keyboard layout" (Disposition du clavier) que vous pouvez. Cliquez sur [Next] (Suivant) pour poursuivre. Étape 4. Choisissez un nom d'utilisateur pour votre compte et un nom pour votre ordinateur de façon à pouvoir l'identifier sur le réseau. Cliquez sur [Next] (Suivant) pour poursuivre. Étape 5. Définissez un mot de passe de façon à protéger votre compte contre toute utilisation abusive. (Laissez ce champ vide si vous n'avez pas besoin de mot de passe.) Cliquez sur [Next] (Suivant) pour poursuivre. Étape 6. Veuillez lire les termes de la licence. Cochez la case "I accept the license terms" (J'accepte les termes de la licence) et cliquez sur [Next] (Suivant) pour continuer. Étape 7. Sélectionnez [Use recommended settings] (Utiliser les paramètres recommandés) pour "Help protect Windows automatically" (Aider à protéger votre ordinateur et à améliorer Windows automatiquement). Étape 8. Vérifiez vos réglages de date et d'heure. Cliquez sur [Next] (Suivant) pour poursuivre. Étape 9. Veuillez choisir dans la liste des WLAN disponibles le réseau sans fil auquel vous comptez vous connecter. Cliquez sur [Next] (Suivant) pour poursuivre. Vous pouvez aussi cliquer sur [Skip] (Ignorer) pour sauter cette étape et configurer le WLAN plus tard. Étape 10. Vient ensuite l'écran du logiciel antivirus. Cliquez sur [Agree] (Accepter) pour accepter les termes de l'accord de licence et activer le logiciel antivirus. Sinon, choisissez [No, I do not want to protect my PC.] (Non, je ne veux pas protéger mon PC.) pour continuer sans activer le logiciel antivirus. Étape 11. La page "Software Installation Menu" (Menu d'installation des logiciels) s'affiche. Cliquez sur [Install] (Installer) pour continuer. Étape 12. Les logiciels s'installent. Veuillez ne pas éteindre votre ordinateur pendant l'installation des logiciels. Lorsque la barre de progression indique que le chargement est terminé, cliquez sur [Finish] (Terminer) pour continuer. Étape 13. Le système accède au système d'exploitation Windows 7 pour lancer ses paramètres personnalisés. Préparez-vous à explorer votre PC AIO après avoir défini les paramètres personnalisés. Amusez-vous bien !

CRÉATION DU DISQUE DE RÉCUPÉRATION DU SYSTÈME

Pour la première utilisation, il est vivement recommandé de créer un disque de récupération du système en tant que solution de sauvegarde en cas de défaillance catastrophique du disque ou d'autres accidents. Avant de continuer, assurez-vous que l'installation de démarrage de votre système est terminée. Suivez les procédures ci-dessous pour l'effectuer.

Étape 1. Double-cliquez sur l'icône "BurnRecovery" sur le bureau pour lancer l'outil de création de disque de récupération. Veuillez noter qu'il faudra peut-être du temps au système d'exploitation pour préparer les fichiers de récupération.

Étape 2. Cliquez sur [Next] (Suivant) pour lancer la création de l'image du disque de récupération.

Étape 3. Sélectionnez [Create and burn a recovery disk] (Créer et graver un disque de récupération) puis cliquez sur [Next] (Suivant) pour continuer. Sinon, choisissez [Advanced] (Avancé) pour accéder aux options avancées.

Faites vos sélections parmi les options proposées et cliquez sur [Next] (Suivant) pour continuer.

Étape 4. La barre de progression de création de l'image du disque de récupération apparaît. Il faut un peu de temps pour mener le processus à bien.

Étape 5. Suivez les instructions à l'écran pour préparer un nombre suffisant de DVD vierges. Insérez le DVD vierge dans l'unité de disque optique et cliquez sur [Next] (Suivant) pour continuer.

Étape 6. Windows Disc Image Burner s'ouvre. Cliquez sur [Burn] (Graver) pour lancer la gravure. Il faut un peu de temps pour mener le processus à bien.

Étape 7. Une fois la création du disque terminée, cliquez sur [Close] (Fermer) pour quitter et sortez le disque. Suivez les instructions à l'écran pour créer tous les disques de récupération.

Étape 8. Tous les disques de récupération ont été créés avec succès. Veuillez ranger soigneusement les disques et cliquez sur [Next] (Suivant) pour continuer.

Étape 9. Cochez la case suivante si vous pouvez supprimer les fichiers temporaires. Cliquez sur [Finish] (Terminer) pour terminer le processus de création du disque de récupération.

CONNEXIONS RÉSEAU SOUS WINDOWS 7

LAN filaire

Étape 1. Allez dans [Start] (Démarrer) > [Control Panel] (Panneau de configuration).

Étape 2. Sélectionnez [Connect to the Internet] (Connexion à Internet) sous [Network and Internet] (Réseau et Internet).

Étape 3. Sélectionnez [Broadband (PPPoE)] (Bande large (PPPoE)) pour vous connecter par le biais d'une connexion DSL ou câble nécessitant un nom d'utilisateur et un mot de passe.

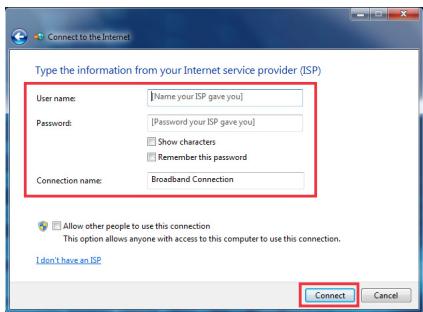

Étape 4. Saisissez les informations fournies par votre fournisseur d'accès Internet (FAI) et cliquez sur [Connect] (Connexion) pour établir la connexion LAN.

Réseau local sans fil

Étape 1. Allez dans [Start] (Démarrer) > [Control Panel] (Panneau de configuration).

Étape 2. Sélectionnez [Connect to the Internet] (Connexion à Internet) sous [Network and Internet] (Réseau et Internet).

Étape 3. Sélectionnez [Wireless] (Sans fil) pour vous connecter par le biais d'un routeur sans fil ou d'un réseau sans fil.

Étape 4. La liste des connexions WLAN disponibles s'affiche. Choisissez une connexion dans la liste ou cliquez sur [Open Network and Sharing Center] (Ouvrir le centre réseau et partage) pour établir une nouvelle connexion.

Étape 5. Pour établir une nouvelle connexion WLAN, sélectionnez [Set up a new connection or network] (Configurer une nouvelle connexion ou un nouveau réseau) dans [Network and Sharing Center] (Centre réseau et partage).

Étape 6. Ensuite, choisissez [Manually connect to a wireless network] (Se connecter manuellement à un réseau sans fil) et cliquez sur [Next] (Suivant) pour continuer.

Étape 7. Entrez les informations pour le réseau sans fil que vous pouvez ajouter et cliquez sur [Next] (Suivant) pour continuer.

Étape 8. Une nouvelle connexion WLAN est établie. Cliquez sur [Close] (Fermer) pour quitter ou bien sélectionnez [Change connection settings] (Changer les paramètres de connexion) pour modifier les paramètres WLAN.

Étape 1. Cliquez avec le bouton droit de la souris sur l'icône d'état de la carte LAN sans fil Ralink, en bas à droite, puis cliquez sur Launch Config Utility (lancer l'utilitaire de configuration).

Étape 2. La fenêtre affiche les réseaux sans fil disponibles. Choisissez un réseau, puis cliquez sur Connect (Connecter).

Étape 3. Il vous faut peut-être saisir une clé. Saisissez la clé du réseau, puis cliquez sur OK.

Étape 4. Vous voilà prêt à naviguer sur le web sans fil.

SON SRS PREMIUM SOUND (EN OPTION)

SRS Premium Sound est une série de technologies audio de pointe qui permettent d'avoir accès à une qualité supérieure lors de la lecture de la musique, de la vidéo ou sur le PC.

Avec SRS Premium Sound, votre expérience audio sera optimisée - son plus naturel et plus immersif, basses plus profondes, dialogues plus clairs et son surround excellent.

Caractéristiques :

• Expérience audio de tout premier plan pour la musique, la vidéo et sur PC
• Expérience son surround immersive à partir des haut-parleurs intégrés ou externes et même du disque audio. Plus de volume sans dégradation de la qualité audio.
• Dialogues d'une clarté inégalée. Basses profondes et riches.

Utilisation du son SRS Premium Sound

Étape 1. Double-cliquez sur l'icône Realtek HD Audio qui se trouve sur la barre d'état du système dans le coin inférieur droit de l'écran pour lancer SRS Premium Sound.

Étape 2. L'écran de Realtek HD Audio Manager s'affiche. Cliquez sur l'onglet SRS et cochez la case "Enable SRS® Technology" (Activer la technologie SRS®).

Étape 3. Choisissez le contenu audio que vous écoutez. SRS Premium Sound traite automatiquement les signaux audio spécifiques pour fournir des performances audio améliorées.

Étape 4. Les paramètres suivants permettent de contrôler spécifiquement les paramètres d'ajustement de SRS et concernent les haut-parleurs externes et le casque audio.

SRS Center (Centre SRS) : permet de régler le canal audio central. SRS Space (Espace SRS) : permet d'ajuster la quantité et la largeur de l'étage sonore. TruBass Level (Niveau TruBass) : permet de régler les basses ou les basses fréquences. TruBass Speaker Size (Taille de haut-parleur TruBass) : doit être utilisé pour sélectionner la taille des haut-parleurs. Focus Level (Niveau de focalisation) : permet de régler les fréquences qui incluent chants/voix. SRS Definition (Définition SRS) : permet de régler les hautes fréquences.

ATTENTION : Ces paramètres sont très sensibles et leur réglage doit être réservé aux utilisateurs expérimentés.

GESTION DE L'ALIMENTATION

La gestion de l'alimentation des ordinateurs individuels (PC) et des moniteurs offre la possibilité d'économiser une quantité importante d'énergie et d'aider à la protection de l'environnement.

Pour être efficace en termes d'énergie, éteignez votre écran et placez votre PC en mode veille après un certain délai d'inactivité de l'utilisateur.

Gestion de l'alimentation dans les systèmes d'exploitation Windows

• Les options d'alimentation dans les systèmes d'exploitation Windows vous permettent de contrôler les fonctions de gestion de l'alimentation de votre écran, de votre disque dur et de votre batterie. Allez dans Démarrer > Panneau de configuration > Système et sécurité.

Puis cliquez sur le lien Options d'alimentation.

Options d'alimentation

Sélectionnez le mode d'alimentation qui correspond à vos besoins personnels. Vous pouvez aussi ajuster les paramètres en cliquant sur Modifier les paramètres du mode.

Sélectionnez un mode d'alimentation

Le menu Arrêt de l'ordinateur propose les options Veille (S3/S4) et Arrêt (S5) qui permettent de gérer rapidement et facilement l'alimentation de votre système.

Réveiller le système

L'ordinateur doit être capable de se réveiller du mode d'économie d'énergie en réponse à une commande à partir d'une des caractéristiques suivantes :

bouton marche/arrêt, souris, clavier.

Astuces pour économiser l'énergie :

Éteignez le moniteur en appuyant sur le bouton d'alimentation de l'écran LCD après une certaine période d'inactivité. Utilisez les touches du mode veille (Fn + Z) pour basculer en mode d'économie d'énergie. - Ajustez les paramètres dans Options d'alimentation dans les systèmes d'exploitation Windows pour optimiser la gestion de l'énergie de votre PC. - Installez un logiciel d'économie d'énergie pour gérer la consommation d'énergie de votre PC. - Déconnectez toujours le cordon d'alimentation secteur ou mettez la prise murale hors tension si l'équipement doit rester inutilisé pendant un certain temps, de façon à ne consommer aucune énergie.

RÉCUPÉRATION DU SYSTÈME (EN OPTION)

Important

La fonction de récupération du système n'est disponible que sur les systèmes livrés avec le système d'exploitation Windows et les utilitaires MSI par défaut.

L'utilisation de la fonction de récupération du système peut être motivée par les raisons suivantes :

Restaurer le système à son état d'origine avec les paramètres par défaut d'origine du fabricant. Lorsque certaines erreurs affectent le système d'exploitation en cours d'utilisation. Lorsque le système d'exploitation est affecté par un virus et ne peut pas fonctionner normalement.

Avant d'utiliser la fonction de récupération du système, veuillez sauvegarder les données importantes qui se trouvent sur l'unité système sur d'autres supports de stockage.

Si la solution qui suit ne vous permet pas de récupérer votre système, veuillez prendre contact avec votre distributeur/revendeur agréé ou votre centre de réparation local pour demander de l'aide.

Récupérer le système avec la touche de raccourci F3

Si le système se trouve confronté à des problèmes non récupérables, il est toujours recommandé d'appuyer d'abord sur la touche de raccourci F3 pour essayer de récupérer votre système avec la partition de récupération du disque dur.

Suivez les instructions ci-dessous pour continuer :

1. Redémarrez le système.
2. Appuyez sur la touche de raccourci F3 au clavier lorsque l'image suivante s'affiche.

1. Dans le menu du Gestionnaire de démarrage Windows, sélectionnez [Installation de Windows].

1. Sélectionnez [MSI Recovery Manager] (Gestionnaire de récupération MSI) pour lancer la fonction de récupération du système, ou bien sélectionnez [EXIT] (QUITTER) pour redémarrer le système.

1. La fonction de récupération du système redonne à votre système ses paramètres par défaut. Cliquez sur [OK] pour confirmer.

1. Cliquez sur [OK] pour reconfirmer et pour lancer la fonction de récupération du système. Sinon, cliquez sur [Cancel] (Annuler) pour arrêter.

1. La fonction de récupération du système s'exécute.

1. Le message suivant indique que la récupération du système a réussi. Cliquez sur [OK] pour redémarrer le système et accéder au système d'exploitation Windows comme d'habitude.

Récupérer le système avec le disque de récupération

Si la touche F3 ne fonctionne pas, essayez de récupérer votre système avec les disquettes de récupération que vous avez préalablement créées.

Suivez les instructions ci-dessous pour continuer :

1. Insérez la disquette de récupération dans le lecteur de disque optique et redémarrez le système.
2. Appuyez sur la touche de raccourci F11 au clavier lorsque l'image suivante s'affiche.

1. Sélectionnez le périphérique [CD / DVD] en tant que périphérique de démarrage et appuyez sur [Entrée] pour confirmer la sélection.

Appuyez sur n'importe quelle touche pour confirmer la sélection lorsque le message suivant s'affiche.

1. Le système d'exploitation Windows commence à charger les fichiers.

1. Le menu de récupération du système s'affiche. [Hard Disk Recovery] (Récupération du disque dur) formate l'ensemble du disque dur. Toutes les données sur le disque dur sont effacées tandis que tous les paramètres par défaut du fabricant sont restaurés. Sélectionnez [Hard Disk Recovery] (Récupération du disque dur) seulement lorsque votre disque dur est infecté par des virus graves et qu'aucune solution ne peut être trouvée qu'à un nettoyage complet du disque dur.

[System Partition Recovery] (Récupération de la partition système) formate uniquement le lecteur C. Seul le lecteur C est restauré à l'état par défaut du fabricant. Les autres lecteurs ne sont pas touchés. Il est fortement recommandé aux utilisateurs de sélectionner [System Partition Recovery] (Récupération de la partition système) pour restaurer le système.

1. La récupération du système formate votre partition de disque dur. Assurez-vous que les données importantes ont été sauvegardées. Cliquez sur [YES] (OUI) pour continuer ; cliquez sur [NO] (NON) pour arrêter la récupération du système.

Cliquez sur [YES] (OUI) pour confirmer à nouveau ; cliquez sur [NO] (NON) pour arrêter la récupération du système.

1. N'éteignez PAS le système pendant l'exécution de la fonction de récupération du système, sous peine de provoquer des dégâts inconnus au système.

1. Le message suivant indique que la récupération du système a réussi. Cliquez sur [OK] pour redémarrer le système et accéder au système d'exploitation Windows comme d'habitude.

1. Si le processus de récupération est interrompu ou échoue, veuillez répéter les procédures de récupération depuis le début.
