MODE D'EMPLOI XC HUNTER

Manuel de l’utilisateur et instructions de programmation du programmateur.

Remplacement de la pile 4

Branchement d’une vanne maîtresse.. 4 Branchement d’un relais démarrage de pompe 4 Raccordement des sondes météorologiques 5 Shuntage manuel des sondes météorologiques 5 Coupures de courant.. 5

PROGRAMMATION ET FONCTIONNEMENT Arrêt du système 9

Suspension de l'arrosage 9 Réglage saisonnier 9 1

Réglage des départs de cycle 7

Suppression d’un départ de cycle programmé.. 7

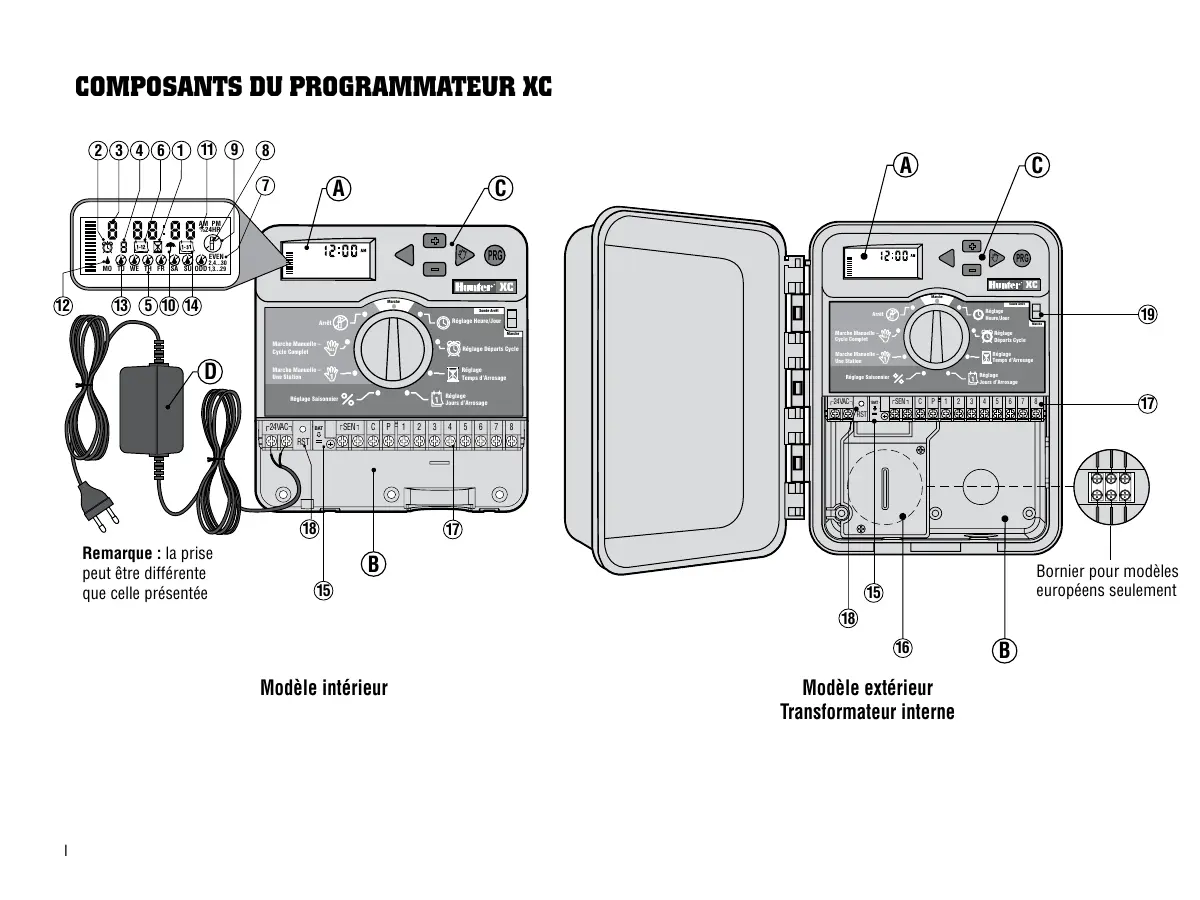

Numéro de station – Indique le numéro de la station actuellement sélectionnée.

Identificateur du programme – Identifie le programme utilisé A, B ou C. Jour de la semaine – Chaque jour de la semaine est identifié. Calendrier mensuel – Cette icône apparaît lors de la programmation du mois courant. Arrosage pair/impair – Visualise si l’arrosage pair ou impair a été sélectionné. Even = pair / Odd = impair Arroseur clignotant – Indique que l’arrosage est en cours. Arrêt du système – Indique l’arrêt de l’arrosage. Parapluie – Indique qu’une sonde a coupé l’arrosage. Réglage saisonnier – Indique le pourcentage du réglage saisonnier. Les barres sur la gauche offrent un repère visuel rapide sur le pourcentage de réglage saisonnier. Goutte de pluie – Indique que l’arrosage s’effectuera le jour sélectionné. Goutte de pluie barrée – Indique que l’arrosage NE S’EFFECTUERA PAS le jour sélectionné. Calendrier – Indique l’intervalle entre arrosages programmé. Cette icône apparaît également lors de la programmation du jour courant.

B – Compartiment câblage

15. Pile au lithium – En l’absence d’alimentation secteur, la pile au lithium (remplaçable et fournie) peut être utilisée pour effectuer la programmation. En plus, la pile fournira de l’alimentation pour conserver l’heure en cas de coupure de courant. 16. Boîtier de raccordement interne – Boîtier de raccordement sur les modèles extérieurs permettant les branchements d’alimentation 220 volts. 17. Bornier de raccordement – Pour raccorder les fils du transformateur et des vannes au programmateur. 18. Touche de réinitialisation – Permet de réinitialiser le programmateur.

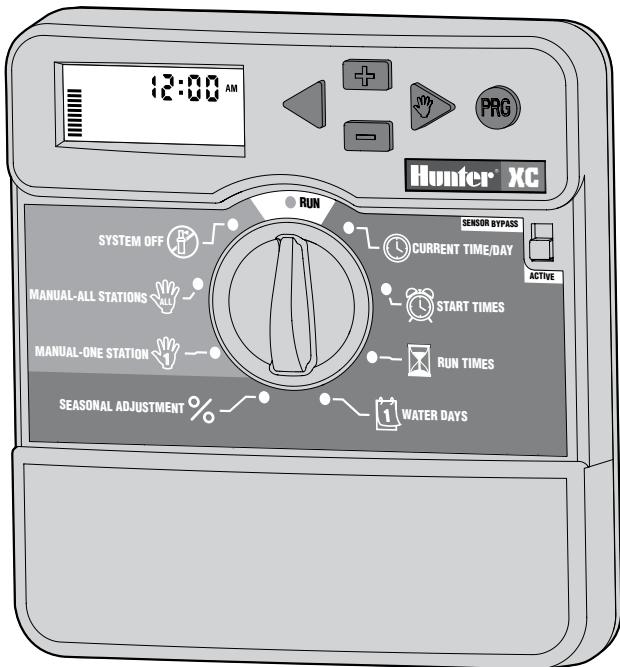

Commande par Bouton Tournant / Signification des Symboles

Marche (run) – Position normale du bouton pour tous les modes de fonctionnement du programmateur (automatique et manuel). Réglage Heure/Jour (Current time/day) – Permet de régler le jour et l’heure. Réglage Départs Cycle (Start Times) – Permet 1 à 4 départs pour chaque programme. Réglage Temps d’arrosage (Run Times) – Permet de programmer chaque station de 1 minute à 4 heures. Réglage Jours d’arrosage (Water Days) – Permet de sélectionner les jours de la semaine ou un nombre de jours entre chaque arrosage (intervalle). Réglage Saisonnier (Seasonal Adjustment) – Permet de modifier les temps d’arrosage en fonction des besoins sans reprogrammer. Les barres sur la gauche offrent un repère visuel sur le pourcentage de réglage saisonnier. 1 Marche Manuelle - Une Station (Manuel-One Station) Permet de lancer l’arrosage pour une seule station. Marche Manuelle - Cycle Complet (Manual-All Stations) – Permet de lancer l’arrosage pour toutes ou un certain nombre de stations. Arrêt (System Off) – Permet d’interrompre tous les programmes et de couper l’arrosage. Il permet également de programmer un arrêt de l’arrosage pour une période de 1 à 7 jours.

ALL D – Transformateur (Modèle intérieur seulement)

Une prise incorporée au transformateur est fournie pour le branchement au secteur du programmateur.

1. Visser une vis dans le mur. Pour la fixation du programmateur, utiliser des chevilles, si nécessaire.

2. Faire glisser l’encoche située en haut du programmateur sur la vis. 3. Fixer le programmateur en mettant 3 vis dans les trous situés sous la zone du bornier de raccordement.

RACCORDEMENT DES VANNES ET DU TRANSFORMATEUR

1. Tirer les câbles des vannes jusqu’au programmateur. 2. Au niveau des vannes, raccorder le commun à l’un des fils du solénoïde de chacune des vannes. Relier un câble séparé au deuxième fil du solénoïde. Repérer chaque câble et le numéro de la station correspondante. Relier les câbles avec des connecteurs étanches pour éviter les fuites de courant. 3. Passer les câbles des vannes à travers le tube. Fixer le tube par le côté inférieur droit du programmateur.

électrique ou un court-circuit.

Ne jamais alimenter le transformateur avant que le programmateur ne soit monté et toutes les vannes ne soient branchées.

4. Fixer le commun blanc des vannes sur la vis de la borne C (commun) du bornier. Relier les câbles de chaque

5. Modèles intérieur : faire passer le câble du transformateur par l’ouverture située à gauche du programmateur et raccorder les fils aux deux vis marquées 24 Volts.

3. Remettre le couvercle du boîtier de raccordement.

ACTIVATION DE LA PILE Après l’installation de votre programmateur XC, veiller à retirer l’isolateur de contact de la pile pour permettre au programmateur XC de conserver l’heure en cas de coupure de courant.

1. Retirer les vis du support de pile.

L’autre fil provenant de la vanne maîtresse doit être relié à la borne

P du programmateur. Serrer chaque borne.

BRANCHEMENT D’UN RELAIS DEMARRAGE DE POMPE REMARQUE : Cette section n’est applicable que si un relais démarrage de pompe est installé. Un relais de pompe est un appareil qui commande la mise en route d’une pompe pour alimenter le système en eau.

BAT REMARQUE : Le côté positif (+) de la pile doit faire face

à l’intérieur du support de la pile.

Le programmateur doit être monté à 4,5 m minimum du relais démarrage de la pompe et de la pompe elle-même pour éviter les interférences électriques.

Type de pile : CR2032 3 V

1. Raccorder les deux câbles du relais démarrage de la pompe jusqu’au programmateur.

1. Au niveau de la vanne maîtresse, raccorder le commun à un des fils du solénoïde de la vanne. Relier le deuxième câble au fil restant du solénoïde.

La consommation du relais ne doit pas dépasser 0,30 A. Ne jamais brancher directement le programmateur sur la pompe au risque d’endommager le programmateur.

Séries PSR Relais démarrage de pompe Xc

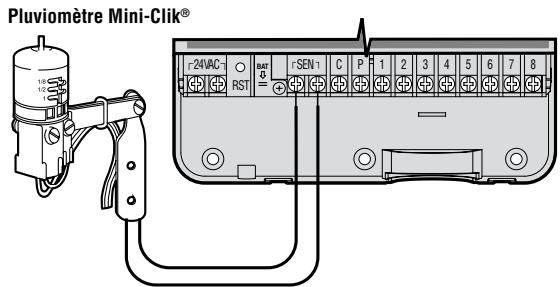

1. Enlever le cavalier fixé sur les deux bornes indiquées <SEN>.

2. Raccorder un fil de la sonde à la borne indiquée <SEN> et l’autre fil de la sonde à l’autre borne indiquée <SEN>.

Pluviomètre Mini-Clik®

Vous pouvez outre passer les sondes météorologiques en utilisant l’interrupteur <By-pass> sur la façade du programmateur. Mettre l’interrupteur sur la position <SENSOR BYPASS>

(shuntage de la sonde) pour désactiver la sonde méSONDE téorologique pour permettre l’arrosage. Vous pouvez JOUR également passer outre les sondes en utilisant la foncMARCHE tion <Marche Manuelle - Une Station>.

COUPURES DE COURANT Compte tenu des risques de coupure de courant, le programmateur possède une mémoire non volatile. Les informations programmées ne sont jamais perdues. En l’absence d’alimentation, le programmateur conserve le jour et l’heure pendant un mois. Les programmes normaux reprennent dès que l’alimentation est rétablie.

Lorsqu’une sonde coupe l’arrosage automatique, le mot <OFF> les icônes , s'affichent sur l’écran.

REMARQUE: Pendant la programmation le symbole ou icône clignotant est l’élément à programmer. Par exemple, si l’heure clignote lorsque vous réglez le jour et l’heure, vous pouvez modifier ou programmer l’heure. Dans cette notice, les symboles clignotants apparaissent en GRIS.

Réglage du jour et de l’heure

1. Tourner le bouton rotatif sur la position <REGLAGE HEURE/JOUR> (Current Time/Day). 2. L’année clignote. Appuyer sur les touches ou pour modifier et enregistrer l’année courante. Appuyer ensuite sur la touche pour le réglage du mois. 3. Le mois et le jour s’affichent. Le mois clignote et l’icône est affichée. Utiliser les touches ou pour modifier et enregistrer le mois courant. Appuyer sur la touche pour régler le jour. 4. Le jour clignote et l’icône est affichée. Utiliser les touches ou pour modifier et enregistrer le jour courant. Appuyer sur la touche pour régler l’heure.

Utiliser les touches ou pour régler les minutes. Maintenant la date, le jour et l’heure sont réglés.

Réglage des départs de cycle

Réglage Départs Cycle

1. Tourner le bouton sur la position <REGLAGE DÉPARTS CYCLE> (Start Times).

2. Le programme A est le premier accessible. Vous pouvez également sélectionner le programme B ou C en appuyant sur la touche . 3. Modifier les heures de départs de cycle par incréments de 15 minutes en utilisant les touches

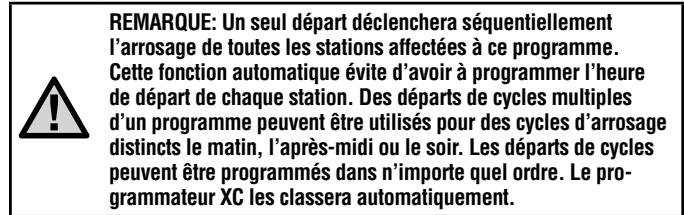

Cette fonction automatique évite d’avoir à programmer l’heure de départ de chaque station. Des départs de cycles multiples d’un programme peuvent être utilisés pour des cycles d’arrosage distincts le matin, l’après-midi ou le soir. Les départs de cycles peuvent être programmés dans n’importe quel ordre. Le programmateur XC les classera automatiquement.

Suppression d’un départ de cycle programmé

Mettre le bouton rotatif sur la position <REGLAGES DÉPARTS CYCLE> (Start Times), et appuyer sur les touches ou jusqu’à l’heure 12:00 s’affiche. Ensuite, appuyer une fois sur la touche pour que le mot <OFF> (arrêt) s’affiche.

Réglage Départs Cycle

1. Pour arroser les jours impairs, appuyer une fois sur la touche avec l’icône sur <SU> (SU = dimanche). L’icône et le mot <ODD> (impair) s’affichent.

3. Utiliser les touches ou pour modifier le temps d’arrosage de la station affichée à l’écran. Vous pouvez régler le temps d’arrosage de 1 minute à 4 heures.

4. Appuyer sur la touche

pour passer à la station suivante.

Réglage des jours d’arrosage

1. Mettre le bouton tournant sur la position <REGLAGE JOURS D’ARROSAGE> (Water Days).

Cette fonction permet l’arrosage certains jours de la semaine (par ex., jours impairs : 1er, 3ème, 5ème, etc. Ou jours pairs : 2ème, 4ème, 6ème, etc.).

MO, TU, WE, TH, FR, SA, SU (MO = lundi, TU = mardi, WE = mercredi, TH = jeudi, FR = vendredi, SA = samedi, SU = dimanche) avec une icône ou au dessus du jour de la semaine. Mo Tu We Th Fr Sa Su L’icône représentera un jour avec arrosage et l’icône un jour sans arrosage.

Sélection des jours spécifiques de la semaine pour arroser

1. Le symbole étant placé sur un jour spécifique (le curseur démarre toujours à MO), appuyer sur la touche pour activer un jour particulier de la semaine. Appuyer sur la touche pour annuler l’arrosage ce jour-là. Après pression sur une touche, le curseur passe automatiquement au jour suivant. 2. Répéter l’étape 1 jusqu’à ce que tous les jours de votre choix aient été sélectionnés. Les jours sélectionnés sont indiqués par l’icône . La dernière icône correspond au dernier jour d’arrosage du programme.

2. Remettre le bouton rotatif sur la position

4. Remettre le bouton rotatif sur la position <Marche>.

REMARQUE : L’arrosage sera suspendu tous les 31 du mois et le 29 Février si l’arrosage par jour impair est programmé.

Sélection des intervalles entre arrosages

Avec cette option, vous pouvez sélectionner un intervalle entre arrosages de 1 à 31 jours. 1. Le curseur étant placé sur le mot <EVEN>, (pair), appuyer une fois sur la touche . L’icône apparaît et le chiffre 1 clignote à l’écran. L’intervalle entre arrosages apparaît alors à l’écran. 2. Utiliser les touches ou pour régler le nombre de jours séparant chaque jour d’arrosage (de 1 à 31). Ceci est l’intervalle entre arrosage. Le programmateur lancera l’arrosage selon le programme sélectionné au prochain départ de cycle et l’arrosage se fera suivant l’intervalle programmé.

Suspension de l’arrosage

XC vous permet de programmer un ou plusieurs jours sans arrosage. Cette fonction est utile pour désactiver l’arrosage un jour spécifique. Par exemple, si vous tondez toujours la pelouse le samedi, vous désignerez samedi comme Jour sans arrosage afin que la pelouse ne soit pas mouillée ce jour là. 1. Mettre le bouton sur la position <REGLAGE JOURS D’ARROSAGE> (Water Days). 2. Entrer un intervalle d’arrosage en suivant les instructions de la page 8. 3. Appuyer sur la touche pour trouver les mots NO WATER DAYS (les jours sans arrosage). Le mot MO (pour lundi) clignote.

1. Tourner le bouton sur la position <ARRET> (system off). L’écran indique le mot <OFF> (Arrêt).

2. Appuyer sur pour choisir le nombre de jours de la suspension de l’arrosage (de 1 à 7).

Les jours restants sans arrosage vont diminuer chaque soir à minuit. Quand le système arrive à zéro, l’affichage indique l’heure courante et l’arrosage normal recommence comme prévu.

5. Appuyer sur la touche pour enregistrer ce jour comme un jour sans arrosage. L’icône s’allume au dessus de ce jour.

REMARQUE : Vous pouvez également programmer des jours pairs ou impairs sans arrosage avec la fonction intervalle d’arrosage.

Arrosage automatique

4. Utiliser la touche pour avancer le curseur sur le jour de la semaine que vous souhaitez régler comme <jour sans arrosage> (No Water Day).

6. Répéter les étapes 4 et 5 pour enregistrer d’autres jours sans arrosage.

Mettre le bouton sur <ARRÊT> (system off). Toutes les vannes ouvertes se ferment dans un délai de deux secondes. Tous les programmes sont suspendus et l’arrosage arrêté. Pour remettre le programmateur en mode automatique, il suffit de tourner le bouton sur la position <MARCHE> (Run).

10%. Cette fonction permet de régler les durées d’arrosage globalement de 10% à 150% de la valeur pré-programmée. Pour visualiser les nouveaux temps d’arrosage, tourner le bouton sur <RÉGLAGE TEMPS D’ARROSAGE> (Run Times). Les nouveaux temps d’arrosage correspondants au réglage saisonnier s’affichent. REMARQUE: La programmation initiale doit toujours s’effectuer dans la position 100%.

3. Mettre le bouton sur la position <MARCHE> (Run), en tournant dans le sens des aiguilles d’une montre. Seule la station désignée arrose. Le programmateur repasse ensuite en mode automatique sans que le programme préalablement sélectionné ne soit modifié.

Lancement manuel d’un programme complet

1. Mettre le bouton sur la position <MARCHE MANUELLE - CYCLE COMPLET> (Manual-All Stations). 3. Relâcher la touche . L’écran affiche le numéro de station, le mot <ON> (Activé) et l’icône clignote.

5. Répéter les étapes 3 et 4 pour personnaliser chaque station.

6. Appuyer sur la touche jusqu’à ce que vous ayez trouvé la station par laquelle vous souhaitez commencer l’arrosage.

Le mot affiché <ON> signifie que la sonde est activée et que l’arrosage sera interrompu en cas de nécessité.

Le mot affiché <OFF> signifie que la sonde est désactivée pour la station sélectionnée et que l’arrosage sera autorisé, même en cas d’intempérie.

Touche unique démarrage manuel

Le programmateur repasse ensuite en mode automatique sans que le programme préalablement sélectionné ne soit modifié.

enfoncée pendant 2 secondes.

2. Cette fonction passe automatiquement sur le programme A. Vous pouvez sélectionner le programme B ou C en appuyant sur la touche

4. Utiliser la touche

FONCTIONS AVANCÉES Le programmateur XC permet à l’utilisateur de paramétrer le programmateur de sorte que la sonde ne désactive l’arrosage que sur les stations désirées. Par exemple, les jardins intérieurs peuvent être couverts et nécessiter un arrosage même en cas de pluie. Pour programmer l’annulation de la sonde :

Pour sauvegarder le programme dans la mémoire.

Programme test de toutes les stations

Le programmateur XC offre à l’utilisateur une méthode simplifiée pour lancer un programme test. Cette fonction fait fonctionner chaque station dans l’ordre numérique croissant. 1. Avec le bouton tournant en position <MARCHE> (Run), appuyer et maintenir enfoncée la touche . Le numéro de station s’affiche et la durée clignote. 2. Utiliser les touches ou pour régler la durée de fonctionnement de 1 à 15 minutes. Ce réglage n’a besoin d’être saisi qu’une seule fois.

Le programmateur XC peut sauvegarder votre programme d’arrosage d'origine d'installation dans la mémoire interne afin de le récupérer plus tard. Cette fonction réinitialise le XC au programme d’arrosage initial.

1. Avec le bouton tournant en position <MARCHE> (Run), appuyer et maintenir les touches et enfoncées pendant 5 secondes. Trois traits se déplacent de la gauche vers la droite de l’écran pour indiquer que la sauvegarde du programme est en cours. 2. Relâcher les touches

Pour récupérer un programme préalablement sauvegardé en mémoire.

1. Avec le bouton rotatif en position <MARCHE> (Run), appuyer et maintenir les touches et enfoncées pendant 5 secondes. Trois traits se déplacent de la gauche vers la droite de l’écran pour indiquer que la sauvegarde du programme est en cours.

3. Après une pause de 2 secondes, le programme test démarre.

2. Relâcher les touches

Vérification Rapide Diagnostics (Quick Check )

Pour lancer ce test : 1. Appuyer simultanément sur les touches , , , et En mode veille, l’écran affiche tous ces éléments.

2. Appuyer une fois sur la touche pour commencer la procédure

<Quick Check>. Après quelques secondes, le programmateur vérifie toutes les stations pour des éventuels problèmes électriques. Lorsqu’un court-circuit est détecté, le symbole <ERR>, précédé du numéro de la station concernée, clignote momentanément sur l’écran. Lorsque la procédure Quick Check a terminé de tester tous les circuits, le programmateur reprend le mode d’arrosage automatique normal. 11

Cette fonction permet d’insérer un délai entre l’arrêt d’une station et le démarrage de la suivante.

1. Commencer avec le bouton sur la position <MARCHE> (Run). 2. Appuyer et maintenir la touche enfoncée tout en tournant le bouton sur la position <REGLAGE TEMPS D’ARROSAGE> (Run Times). 3. Relâcher la touche . L’affichage fait clignoter un délai, en secondes, pour toutes les stations. 4. Appuyer sur les touches ou délai de 1 seconde à 4 heures.

pour augmenter ou baisser le

5. Remettre le bouton sur la position <MARCHE> (Run).

FR Effacer la mémoire du programmateur/ Remise à zéro du programmateur

Si vous voulez complètement réinitialiser la mémoire du programmateur XC, effacer tous les programmes et informations que vous avez enregistrés : 1. Appuyer et maintenir les touches

2. Appuyer la touche de réinitialisation (RESET) à l’intérieur du boîtier avec un objet fin (un stylo), puis relâcher.

La sonde est défectueuse ou mal raccordée.

Vérifier le fonctionnement et le câblage de la sonde.

Le shunt n’a pas été enlevé lors de l’installation de la sonde.

Enlever le shunt des bornes de la sonde.

Les stations ont été programmées pour ne pas tenir Reprogrammer l’annulation de la sonde pour l’activer (voir page 10). compte de la sonde.

Écran bloqué ou des informations affichées sont incorrectes.

Il y a eu une surtension.

Réinitialiser le programmateur en suivant les instructions page 12 de « Effacer la mémoire du programmateur /

Remise à zéro du programmateur ».

GUIDE DE DÉPANNAGE (suite)

Vérifier les câbles ou le solénoïde pour la vanne indiquée. Réparer le câblage ou remplacer le solénoïde. Appuyer sur n’importe quelle touche pour effacer le message « ERR ».

L’écran affiche « P ERR ».

Défaut du câblage du relais démarrage de pompe ou de la vanne maîtresse.

Vérifier les spécifications électriques du relais démarrage de pompe. Ne pas excéder les spécifications électriques du programmateur. Le remplacer s’il est défectueux. Remplacer les fils par d’autres de plus grande section.

Relais ou solénoïde incompatible ou défectueux.

Câbles sous-dimensionnés vers le relais démarrage de pompe ou la vanne maîtresse. L’écran affiche qu’une station fonctionne mais les icônes et clignotent. Vérifier la programmation de la sonde pour la station (voir page 10).

L’arrosage automatique ne démarre pas à l'heure prévue mais le programmateur n’est pas en mode arrêt <OFF>.

Le réglage AM/PM (matin/après-midi) de l’heure du jour n’est pas réalisé correctement. (Ne pas tenir compte si vous avez choisi l'horloge 24H).

Corriger le réglage AM/PM de l’heure du jour si vous n'utilisez pas d'horloge 24H.

Le réglage AM/PM (matin/après-midi) de l’heure du Corriger le réglage AM/PM de l’heure de départ du cycle si départ de cycle n’est pas réalisé correctement. (Ne vous n'utilisez pas d'horloge 24H. pas tenir compte si vous avez choisi l'horloge 24H).

Le départ de cycle est désactivé <OFF>.

Mettre le bouton sur « MARCHE » (Run).

Le programmateur ne reçoit pas l’alimentation. Il n'y a pas d'eau au départ.

Vérifier les raccordements électriques.

Vérifier l'alimentation en eau.
