1. Ne jamais laisser la machine sans surveillance quand elle est raccordée au secteur. Toujours retirer la prise murale après utilisation et avant nettoyage. 2. Débrancher systématiquement avant de changer l’ampoule. Remplacer l’ampoule par une ampoule de même type, 15 watts maximum. 3. Ne pas installer ou entreposer la machine près d’un évier ou d’une baignoire. Si la machine tombe dans l’eau, ne pas la toucher. Débrancher immédiatement. ATTENTION - Pour réduire tout risque de brûlures, d’incendie, de choc électrique ou de blessure : 1. Cette machine n’est pas un jouet. Une attention particulière est requise en cas d’utilisation par des enfants ou en leur présence. 2. Utiliser cette machine uniquement pour l’usage décrit dans ce manuel. N’utiliser que les accessoires recommandés par le fabricant et mentionnés dans ce manuel. 3. Ne jamais utiliser cette machine si le cordon ou la fiche sont abîmés, si elle ne fonctionne pas correctement, si elle a subi une chute, si elle est endommagée ou si elle a été plongée dans l’eau. La rapporter chez le revendeur officiel le plus proche ou dans un centre de service clientèle chaque fois qu’elle nécessite un contrôle, une réparation, et des réglages électriques ou mécaniques. 4. Cette machine est équipée d’un cordon de raccordement spécial qui doit être remplacé par un cordon identique s’il est défectueux.
6. Ne jamais introduire ni laisser tomber un objet dans les ouvertures. 7. Ne pas utiliser la machine à l’extérieur. 8. Ne pas s’en servir dans un local où sont utilisés des aérosols ni dans un local où l’oxygène est distribué artificiellement. 9. Pour débrancher, mettre la machine hors tension avant de retirer la prise du secteur. 10. Ne jamais tirer sur le cordon pour débrancher. Tirer sur la prise, et non sur le cordon. 11. Ne pas approcher les doigts des pièces en mouvement, en particulier de l’aiguille. 12. Toujours utiliser une plaque à aiguille adéquate. L’utilisation d’une plaque inadaptée peut faire casser l’aiguille. 13. Ne pas utiliser d’aiguille tordue. 14. Ne pas tirer ou pousser le tissu pendant la couture pour éviter de déformer ou de casser l’aiguille. 15. Mettre la machine hors tension pour toute intervention dans la zone de l’aiguille (pour enfiler ou changer l’aiguille, mettre la canette ou changer le pied à coudre, etc). 16. Toujours débrancher la machine à coudre du secteur pour retirer les couvercles ou procéder à l’un des réglages d’entretien décrits dans le manuel d’instruction.

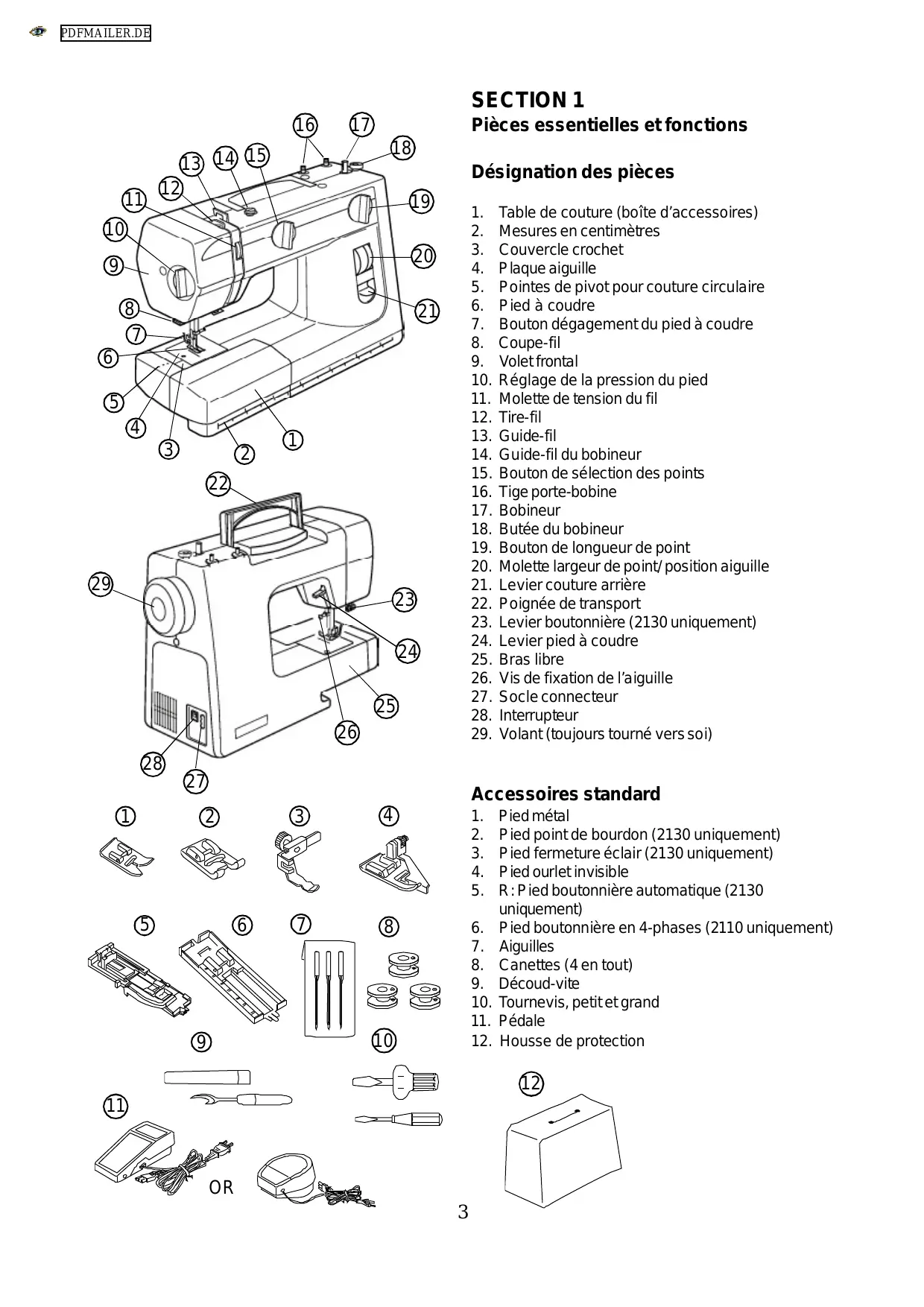

Pointes de pivot pour couture circulaire 4 Réglage de la pression du pied 4 Espace supplémentaire sous le pied à coudre 5 Fixer et enlever le pied à coudre 5 Fixer et enlever la bride semelle 5 Lignes de guidage 6 Abaisser la griffe transport 6 Bouton de sélection des points 6 Bouton de longueur des points 7 Réglage fin des points stretch 7 Molette largeur de point et position d’aiguille 7 Levier couture arrière 7 Molette tension du fil 8
Pédale et vitesse de couture 12 Enlever la capsule 12 Tiges porte-bobine 12 Remplir la canette 13 Insérer la canette 14 Enfiler la machine 15 Remonter le fil de canette 16
Changer l’ampoule 39
Commencer la couture 18 Finir une couture 18 Changer la direction de la couture 18 Fronces 19 Pose de fermeture éclair 20-21 Nervures 22 Ourlet à aiguille jumelée (en option) 23 Réglage de la pression du pied Molette de tension du fil Tire-fil Guide-fil Guide-fil du bobineur Bouton de sélection des points Tige porte-bobine Bobineur Butée du bobineur Bouton de longueur de point Molette largeur de point/ position aiguille Levier couture arrière Poignée de transport Levier boutonnière (2130 uniquement) Levier pied à coudre Bras libre Vis de fixation de l’aiguille Socle connecteur Interrupteur La table de couture est particulièrement adaptée à la couture de grandes surfaces de tissus. Il suffit de l’enlever pour disposer du bras libre. Le bras libre est utilisé pour des coutures circulaires telles que les manches, les ceintures, ou les jambes de pantalon et convient également aux reprises de chaussettes, de coudes, de genoux ou autres. Écarter l’extrémité de la table de couture de la machine, comme illustré. Pousser la table de couture afin qu’elle s’emboîte dans la machine..
La table de couture permet également de ranger les accessoires. Ouvrir la porte pour découvrir sa capacité de rangement.
Situé sur la partie inférieure à l’avant de la machine, c’est un outil pratique pour effectuer rapidement des mesures.
La table de couture présente des trous situés à 1 cm d’écart. Utiliser ces trous pour coudre cercles et festons.
Mettre la molette de réglage de pression du pied sur “2” pour la couture normale. Selon le poids du tissu, il faudra augmenter (chiffre supérieur) ou diminuer la pression (chiffre inférieur).
Enlever le pied : Tourner le volant vers soi afin de placer l’aiguille en position haute. Lever le pied à coudre. Pousser le levier du pied à coudre. Le pied tombe automatiquement.
Positionner le pied de façon que la barrette soit juste sous la rainure de la bride semelle. Abaisser la barre pour fixer le pied.
Pour enlever la bride semelle, tourner la vis dans le sens contraire des aiguilles d’une montre à l’aide du tournevis. Pour la fixer, aligner le trou de la bride semelle avec le trou de la barre du pied à coudre. Baisser le pied à coudre. Serrer la vis dans le sens des aiguilles d’une montre.
Les chiffres sont en millimètres à l’avant, et en pouces à l’arrière.
La griffe de transport doit toujours être levée pour des coutures normales. Elle doit être abaissée pour des techniques de couture spéciales : broderie à main libre, couture de bouton, etc. Enlever la table de couture et ouvrir le couvercle crochet. Faire glisser le levier vers le bas jusqu’à ce qu’il soit bien en place. Quand la couture est terminée, tirer le levier de la griffe de transport vers le bas et le glisser vers la gauche jusqu’à ce qu’il s’en clique. Tourner le volant à la main pour lever la griffe.
Mettre l’aiguille en position haute avant de sélectionner un point. Tourner le volant vers soi afin d’élever l’aiguille. Tourner les boutons de sélection des points et de longueur de points pour sélectionner un point. Régler le bouton de longueur des points entre 0 et 4 pour avoir accès aux points 1-11 (2130) et 1-7 (2110). Régler le bouton de longueur de point sur “+S.S-” pour avoir accès aux points stretch 12-22 (2130) et 8-14 (2110). . élevé, plus le point est long. Une marge de longueur est conseillée pour chaque point.
Si le point stretch semble incorrect, il est possible de l’ajuster.
“+” pour modifier la dimension. Si les points sont trop longs, tourner le bouton vers le “-“ pour modifier la dimension.
Mettre l’aiguille en position haute avant de modifier la largeur de point. Tourner le volant vers soi pour élever l’aiguille. Plus le chiffre est bas, plus le point est étroit. Plus le chiffre est élevé, plus le point est large. Le point le plus large de cette machine est de 5 mm. Il est possible de choisir différentes positions d’aiguille pour coudre le point droit et la couture triple. • •
Régler la tension du fil d’aiguille en sachant que plus le chiffre de réglage est élevé, plus le fil est tendu. Il est possible de modifier la tension du fil d’aiguille dans certains cas : 1. Le tissu est rigide ou épais. 2. Pour coudre plus de deux couches de tissu à la fois. 3. Pour effectuer une couture particulière dans laquelle les fils ne doivent pas se croiser au centre du tissu. •
Tourner la molette sur un chiffre inférieur pour relâcher la tension du fil d’aiguille. •
Tourner la molette sur un chiffre supérieur pour resserrer la tension du fil d’aiguille.
Mettre la machine hors tension. Tourner le volant vers soi afin de relever l’aiguille. Baisser le pied à coudre. Desserrer la vis de fixation d’aiguille en la tournant dans le sens contraire des aiguilles d’une montre. Enlever l’aiguille de la bride aiguille. Insérer la nouvelle aiguille dans la bride, le côté plat à l’arrière en la poussant le plus loin possible vers le haut. Serrer fermement la vis. Pour savoir si une aiguille est défectueuse, il suffit de la poser côté plat sur une surface plane (une plaque aiguille, du verre, etc.) L’espace entre l’aiguille et la surface plane doit être régulier. Ne jamais utiliser d’aiguilles tordues ou émoussées susceptibles de sauter des points ou de couper le fil. Une aiguille défectueuse peut abîmer le tissu. Acheter toujours des aiguilles de bonne qualité, en veillant à les remplacer régulièrement.
élastiques (maillots de bain).
Jumelée/double – 2 aiguilles jointes sur une barre transversale et partageant une même tige. Pour coudre deux rangs de points parallèles. Disponible en universelle et pointe à bille.
Ne pas utiliser de rallonges ou d’adaptateurs électriques. Ne pas toucher les fiches avec des mains humides. Toujours éteindre et débrancher la machine: • quand elle n’est pas utilisée • pour la nettoyer • avant de fixer ou d’enlever des pièces telles que l’aiguille, pied à coudre, ou plaque aiguille. • avant d’enfiler la machine ou la canette
Toujours être attentif à la zone de couture lorsque la machine est en marche, veiller à éloigner les doigts des pièces en mouvement telles que le levier tire-fil, le volant ou l’aiguille.
Relâcher le loquet. Il n’y a plus qu’à retirer la canette de la capsule.
Tirer sur la (les) tige(s) porte-bobine pour mettre en place la bobine de fil. Pousser la (les) tige(s) portebobine vers le bas pour le transport ou le rangement de la machine.
4. Tirer sur le loquet de la capsule.
Fermer le couvercle crochet.
– Le sillon situé sous le pied est spécialement conçu pour des points denses. Idéal pour les points de bourdon et les points décoratifs. Pied fermeture éclair (Modèle 2130 uniquement) – A utiliser pour la pose de fermeture éclair pour éviter que le pied chevauche le haut de la boucle de la fermeture éclair. Pied ourlet invisible – Grâce au guide réglable, l’aiguille ne saisit qu’une ou deux fibres de l’ourlet. R: Pied boutonnière automatique (sur la 2130 uniquement) – Mettre le bouton dans le pied. La machine coud automatiquement la taille adéquate. Pied boutonnière en 4 phases (sur la 2110 uniquement) – Utiliser les mesures indiquées sur le pied pour effectuer une boutonnière aux dimensions adéquates.
Lever le pied à coudre et placer le tissu contre une ligne de guidage sur la plaque aiguille. Abaisser l’aiguille sur l’emplacement choisi pour le début de la couture. Tirer les fils en arrière sous le pied et baisser le pied à coudre. Appuyer sur la pédale. Guider doucement le tissu le long de la ligne de guidage en le laissant avancer de lui-même.
Pour arrêter les fils à la fin d’une couture, appuyer sur le levier couture arrière en faisant quelques points.
Enlever ensuite le tissu, tirer les fils vers l’arrière et les couper à l’aide du coupe-fil. (Ils sont ainsi à la bonne longueur pour la prochaine couture.)
Commencer la couture et s’arrêter à l’endroit souhaité pour tourner le tissu. Piquer l’aiguille dans le tissu, à l’aide du volant. Lever le pied à coudre. Faire pivoter le tissu autour de l’aiguille afin de changer la direction de la couture. Baisser le pied à coudre et continuer la couture.
Réinitialiser les réglage de la machine sur le point droit. Voir page 18. Coudre entre deux rangs de points pour stabiliser le bouillonné ou Poser le tissu froncé sur le tissu plat et coudre les deux tissus ensemble sur le deuxième rang de fronces.
Placer les deux pièces de tissu endroit contre endroit et coudre sous l’ouverture de la fermeture éclair. (Ne pas oublier de faire quelques points arrière directement sous l’ouverture de la fermeture éclair). Augmenter la longueur de point à 4 et faufiler l’ouverture de la fermeture éclair. Ouvrir la couture au fer.
Fermer la fermeture éclair et étaler le tissu, endroit dessus. Régler la longueur de point sur 4 et faufiler la réserve de tissu et la bande de la fermeture éclair. Remettre la longueur de point sur 2.5.
Piquer le tissu et la bande de la fermeture éclair en guidant le bord du pied le long des dents de la fermeture. S’arrêter à environ 5 cm (2”) du sommet de la fermeture. Piquer légèrement l’aiguille dans le tissu. Lever le pied, enlever les points de bâti et ouvrir la fermeture. Baisser le pied et terminer la couture en veillant à ce que le pli soit régulier.
3. Poser le bord replié contre le guide du pied ourlet invisible. Piquer l’aiguille dans le tissu. Choisir la largeur des nervures et déplacer la molette de réglage en fonction de la dimension choisie. 4. Coudre en utilisant le pied comme guide du bord replié. 5. Coudre toutes les nervures. Retirer les lignes effectuées au marqueur avant de repasser les nervures sur un côté.
Procéder de la même façon que pour un seul fil (voir page 15) pour enfiler la machine, en utilisant les deux tiges porte-bobine. Amener un fil vers le bas derrière chaque guide-fil de la barre aiguille (A). Enfiler chaque aiguille d’avant en arrière.
Commencer lentement la couture, le zigzag prend le bord du tissu à gauche, s’écartant du bord nu à droite. Le tissu s’enroule automatiquement sous le point.
(Modèle 2110 – pied en option)
100% coton, rayonne ou soie. • 3. Coudre de sorte que l’aiguille pique au bord de l’application. 4. En arrivant à l’emplacement où vous souhaitez tourner, piquer l’aiguille dans le tissu, lever le pied à coudre, tourner le tissu, baisser le pied à coudre et continuer la couture.
Commencer à coudre au-dessus de l’accroc. Coudre au milieu, en rassemblant les bords. Arrêter la couture juste après la fin de l’accroc. Coudre 2 ou 3 fois selon l’accroc.
6.5-10 mm vers la droite.
OR Utiliser un tissu léger tel que le jersey. Plier et coudre sur le biais. Régler la largeur et la longueur de point voulues et resserrer, si nécessaire la tension du fil supérieur. L’aiguille doit piquer dans le vide à droite du tissu et former un pli. Pour coudre plusieurs rangs de point cocotte, prévoir au moins 1.5 cm d’écart entre chaque rang. Le point cocotte peut se coudre dans n’importe quelle direction dans les jerseys ou les tissus soyeux.
(Modèle 2110 – pied en option) Sélectionner le point carré pour coudre l’élastique directement sur le tissu sans faire d’ourlet pour l’élastique.
1. Délimiter les quarts de l’élastique et les faire correspondre aux coutures de centre avant, centre arrière et de côté.
REMARQUE: Utiliser le fronceur élastique en option pour éviter de devoir étirer l’élastique à la main.
Coudre en veillant à ce que les bords pliés soient côte à côte.
3. Tirer le levier boutonnière en l’amenant le plus possible vers le bas.
Coudre lentement et arrêter la couture une fois arrivé à la bride avant, et que la boutonnière est complète.
Amener le fil d’aiguille vers l’envers du tissu. Nouer les fils. Pour ouvrir la boutonnière, mettre une épingle juste à l’intérieur de la bride (afin d’éviter de la couper accidentellement), puis défaire la couture à l’aide d’un découd-vite.
REMARQUE: Il est important de tourner le bouton de sélection du point afin de pouvoir commencer la prochaine boutonnière à partir de la bride avant.
Régler le bouton de sélection des points sur la phase A4 de la boutonnière. Coudre 5 points de bride.
Tirer le fil d’aiguille sur l’envers du tissu et nouer les fils. Pour ouvrir la boutonnière, placer une épingle à l’intérieur de la bride (afin d’éviter de la couper accidentellement) et découper avec le découd-vite.
Ouvrir la boutonnière en découpant au découd-vite.
Remonter la griffe de transport lorsque la couture des boutons est terminée.
Choisir un point stretch décoratif pour effectuer un ourlet dans du jersey.
2. Placer le tissu sous le pied. Baisser le pied. Coudre l’ourlet. 3. Couper si nécessaire la réserve de tissu en trop.
2. Coudre des rangs de points droits en les espaçant d’environ13 mm, sur la zone prévue pour le nid d’abeille. 3. Nouer les fils d’un côté. Tirer les fils de canette pour rassembler le tissu et égaliser les fronces, puis nouer les fils de l’autre côté.
6. Retirer les fils de fronces.
Ce point overlock inspiré des points industriels est parfait pour assembler et surfiler tous tissus.
1. Utiliser un marqueur lavable pour dessiner les lignes du point de bourdon. 2. Mettre le tissu sous le pied à coudre. Baisser le pied et coudre en suivant la ligne.
(Modèle 2130 uniquement) 2. Lorsque la couture est terminée, couper le tissu au bord des points en veillant à ne pas couper le feston.
L’extérieur de la machine sera nettoyé avec un chiffon doux et du savon pur.
La poussière et les morceaux de fils peuvent nuire à la qualité des points et provoquer la rupture des fils pendant la couture. Contrôler l’accumulation de ces déchets après chaque utilisation. Débrancher la machine avant de nettoyer. Tourner le volant pour amener l’aiguille en position haute et retirer l’aiguille.
Ouvrir les supports de l’anneau de la coursière B et enlever l’anneau C.
également d’utiliser un petit aspirateur.) Bloquer l’anneau en tournant les supports B dans leur position initiale. Insérer la capsule. Huiler légèrement le crochet.
Débrancher la machine. Retirer le cache-vis, la vis et le volet frontal. Mettre quelques gouttes d’huile de machine aux points indiqués par des flèches sur l’illustration. Une machine doit être huilée 2 ou 3 fois par an ou plus, selon la fréquence d’utilisation.
L’éclairage de couture se trouve derrière le volet frontal. Débrancher la machine. Retirer le cache-vis et la vis. Pour l’enlever: dévisser en la tournant à gauche. Pour la remettre: dévisser en la tournant à droite.
La machine ne marche pas.
Le fil est trop épais ou trop fin pour l’aiguille. Le fil inférieur n’est pas bien enfilé dans la canette . Des résidus se sont accumulés dans la capsule. La canette est endommagée et ne tourne pas bien. L’aiguille est mal insérée. L’aiguille est courbée ou émoussée. La vis de fixation aiguille n’est pas assez serrée. La tension supérieure est trop forte. L’aiguille est trop fine pour le tissu. Le bouton de sélection des points a été tourné alors que l’aiguille était dans le tissu. 1. L’aiguille est mal insérée. 2. L’aiguille est courbée ou émoussée. 3. L’aiguille et/ou le fil ne correspondent pas à l’ouvrage. 4. On n’a pas utilisé une aiguille stretch pour coudre du stretch, des tissus fins ou synthétiques. 5. L’aiguille n’est pas enfilée correctement. 1. La tension supérieure est trop forte. 2. La machine n’est pas enfilée correctement. 3. L’aiguille est trop grosse pour le tissu choisi. 4. Les points sont trop longs pour le tissu. 5. La pression du pied n’est pas réglée correctement. 6. La griffe est entourée de résidus. Placer du papier de soie sous les tissus légers. 1. La tension supérieure est trop faible. 2. L’aiguille est trop grosse ou trop fine pour le fil. 1. 2. 3. Les points sont trop courts. On n’a pas utilisé le bon pied à coudre. La machine n’est pas branchée. Un fil est pris dans le crochet. Le volant est tiré pour le bobinage. La tige bobineur est en position bobinage. Les points sont trop longs pour le tissu. On n’a pas utilisé d’entoilage.
