WS7027 - Station Météo LA CROSSE TECHNOLOGY - Notice d'utilisation et mode d'emploi gratuit

Marque	La Crosse Technology
Modele	WS7027
Type de produit	Station meteorologique sans fil
Plage temperature interieure	-9,9 a +59,9 °C
Plage temperature exterieure	-29,9 a +59,9 °C
Plage humidite interieure et exterieure	1 a 99 % HR
Frequence de transmission sans fil	868 MHz (Instant Transmission+)
Portee capteur sans fil	jusqu'a 100 m en champ libre
Horloge radio-pilotee	DCF-77 (synchronisation automatique)
Format heure	12 h / 24 h
Previsions meteo	3 icones (soleil, nuageux, pluie)
Enregistrement MIN/MAX	Temperature et humidite interieure et exterieure
Affichage tendances	Thermometre et hygrometre
Alimentation station principale	3 x piles LR6 (AA) 1,5 V
Dimensions station	91 x 29 x 144,9 mm
Fixation	Pose sur table ou fixation murale

FOIRE AUX QUESTIONS - WS7027 LA CROSSE TECHNOLOGY

Comment l'heure se règle-t-elle automatiquement sur la WS7027 ?

La WS7027 est équipée d'une horloge radio-pilotée DCF-77 qui synchronise l'heure automatiquement via le signal radio européen (portée jusqu'à ~1 500 km depuis l'émetteur de Francfort). Placez la station près d'une fenêtre orientée vers l'est lors de la première mise en route pour une réception optimale. La synchronisation peut prendre jusqu'à 10 minutes. Si le signal n'est pas capté, vous pouvez régler l'heure manuellement via le menu.

Pourquoi le capteur extérieur ne s'affiche plus sur l'écran ?

Vérifiez d'abord les piles du capteur extérieur (piles LR6/AA 1,5 V) et remplacez-les si nécessaire. La portée maximale est de 100 m en champ libre : réduisez la distance ou supprimez les obstacles (murs épais, béton armé). Après un changement de piles, retirez et réinsérez les piles de la station principale pour forcer une re-synchronisation à 868 MHz.

Quelle est la plage de mesure de température du capteur extérieur ?

Le capteur extérieur mesure la température de -29,9 °C à +59,9 °C. La sonde intérieure couvre quant à elle -9,9 °C à +59,9 °C. La résolution d'affichage est de 0,1 °C.

Comment réinitialiser les valeurs MIN/MAX mémorisées ?

Appuyez sur le bouton MIN/MAX de la station pour afficher les extrêmes enregistrés pour la température et l'humidité (intérieure et extérieure). Un appui prolongé sur ce même bouton efface la mémoire et relance l'enregistrement depuis les valeurs actuelles.

Les prévisions météo de la WS7027 sont-elles fiables ?

La station affiche 3 icônes de prévision (ensoleillé, partiellement nuageux, pluvieux) basées sur l'évolution de la pression atmosphérique locale mesurée par le capteur interne, et non sur des données internet. Ces prévisions sont indicatives à court terme (6-12 h) et peuvent différer des prévisions officielles.

Quelles piles faut-il pour alimenter la station et le capteur ?

La station principale fonctionne avec 3 piles LR6 (AA) de 1,5 V. Le capteur extérieur nécessite également des piles LR6 (AA) de 1,5 V (généralement 2 piles selon la version). Utilisez des piles alcalines de qualité pour une meilleure autonomie, surtout pour le capteur exposé au froid.

La WS7027 peut-elle afficher l'humidité intérieure et extérieure simultanément ?

Oui, l'écran de la WS7027 affiche en même temps la température et l'humidité intérieure ainsi que la température et l'humidité extérieure (via le capteur sans fil). La plage de mesure est de 1 à 99 % HR pour les deux sondes.

Comment monter la WS7027 au mur ?

La station est équipée d'un oeillet de fixation au dos du boitier, compatible avec une vis standard. Choisissez un emplacement à l'abri de la lumière directe du soleil et des sources de chaleur pour ne pas fausser la mesure intérieure. Les dimensions de l'appareil sont 91 mm x 29 mm x 144,9 mm.

Que faire si l'affichage de l'humidité extérieure clignote ?

Un affichage clignotant indique que la station ne reçoit plus le signal du capteur extérieur. Vérifiez les piles du capteur, réduisez la distance entre les deux appareils (100 m maximum en champ libre) et assurez-vous qu'il n'y a pas d'interférences électroniques (box Wi-Fi, four micro-ondes) à proximité.

Comment basculer entre l'affichage 12 h et 24 h ?

Appuyez sur le bouton de réglage de l'heure et parcourez les options jusqu'au format d'affichage. Sélectionnez 12H ou 24H selon votre préférence. Ce réglage est conservé même en cas de remplacement des piles.

La WS7027 fonctionne-t-elle en dehors de la portée DCF-77 (hors Europe) ?

Oui, si le signal DCF-77 n'est pas disponible (hors zone de réception ou signal trop faible), vous pouvez désactiver la réception radio et régler l'heure et la date manuellement. Toutes les autres fonctions (météo, température, humidité) restent pleinement opérationnelles.

MODE D'EMPLOI WS7027 LA CROSSE TECHNOLOGY

Manuel d'Utilisation

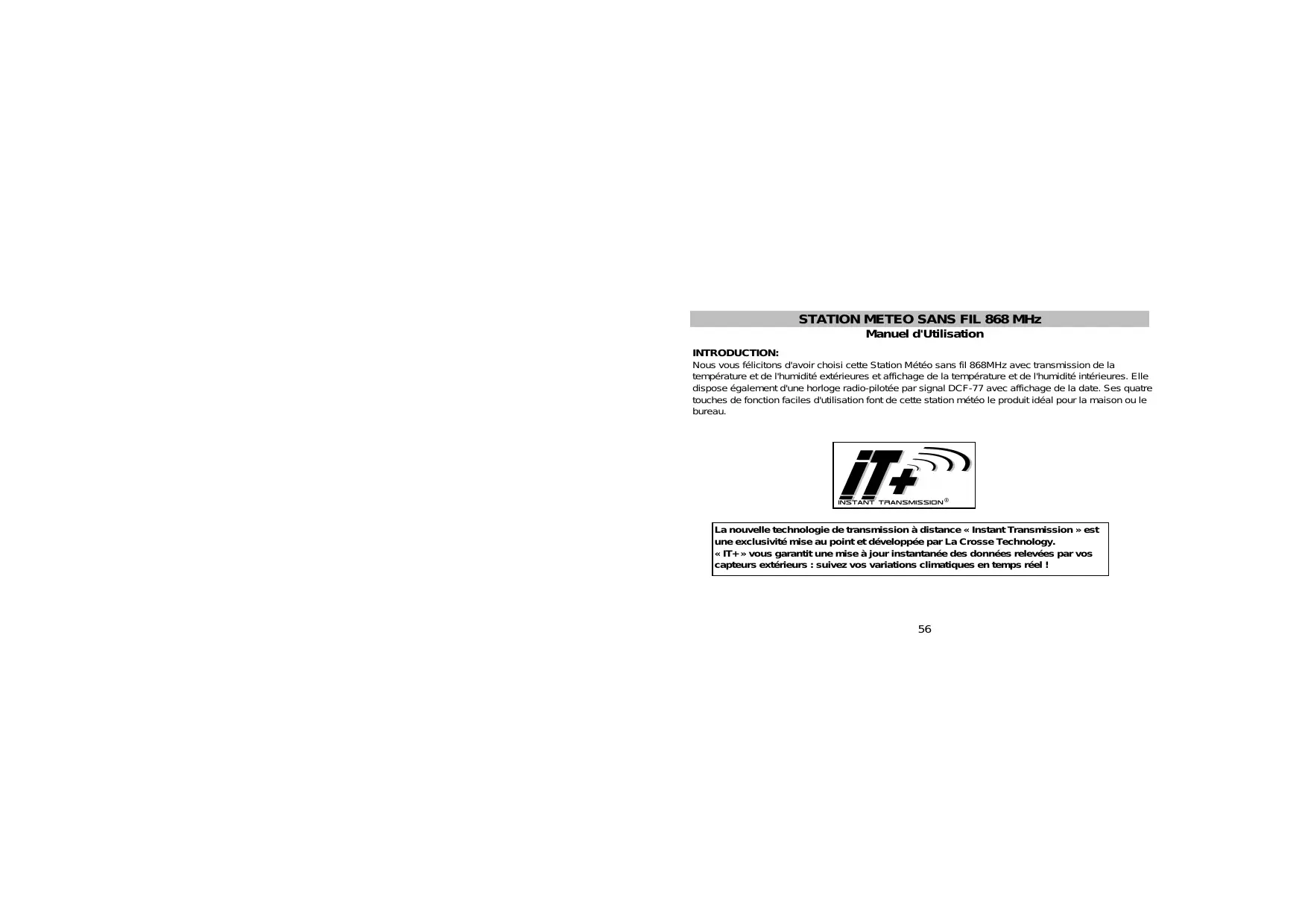

INTRODUCTION:

Nos vus felicitons d'avoir choisi cette Station Meteo sans fil 868MHz avec transmission de la temperture et de l'humidite exterieures et affichage de la temperture et de l'humidite interieures. Elle dispose également d'une horloge radio-pilotée par signal DCF-77 avec affichage de la date. Ses quatre touches de fonction facies d'utilisation font de cette station meteo le produit idéal pour la maison ou le bureau.

La nouvelle technologie de transmission à distance « Instant Transmission » est une exclusivement mise au point et développée par La Crosse Technology.

« IT+ » vous garantir une mise à jour instantanée des données relevantes par vos capteurs extérieurs : suivez vos variations climatiques en temps réel !

Heure radio-pilotée par signal DCF-77 avec options de réglage manuel
Activation/Désactivation (ON/OFF) de la réception de l'heure
Format d'affichage 12/24 H
- Affichage des heures et minutes ; secondes indiquées par un point clignotant
Choix de fuseau horaire ± 12 heures
- Calendrier avec可以选择 l'affichage date/mois ou jour/date
- Prévisions météo avec 3 icones météo et indicateur de tendance
Réglage de la sensibilité des icones météo
- Affichage de la température en degrés Celsius (°C) ou Fahrenheit (°F)
- Affichage des températures interieure et extérieure avec relevés MIN/MAX
- Humidités extérieure et interieure exprimées en RH% avec relevés MIN/MAX

• Affichage de l'heure et de la date de tous les relevés de température MIN/MAX
• Remise à zéro de tous les relevés MIN/MAX
  Indicateur de comport interieur - visage heures ou triste
• Peut receivevoir jusqu'à trois émetteurs extérieurs
  Réglage du contraste de l'écran LCD
  Témoin d'usure des pile
  Transmission sans fil par ondes 868 MHz
• Intervalles de réception du signal : toutes les 4 secondes

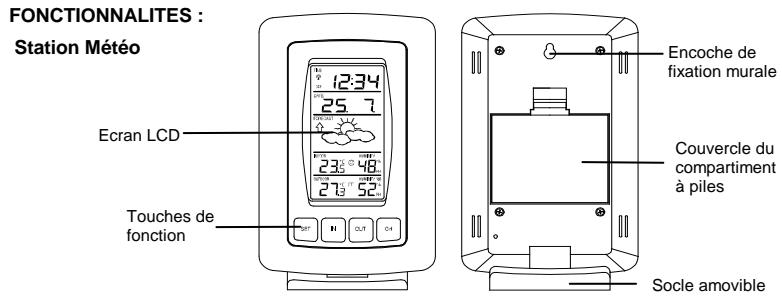

  Fixation murale ou sur socle

Emetteur thermo-hygro extérieur

Transmission à distance de la température et de l'humidité extérieures vers la Station Météo par ondes 868 MHz
- Affiche en alternance la température et l'humidité extérieures sur son écran LCD
Boitier résistant à l'eau
- Support mural (Installer l'émetteur dans un lieu abrête. Eviter la pluie directe et les rayons du soleil).

INSTALLATION ET REMPLACEMENT DES PILES DE LA STATION METEO

La station météo fonctionne avec 3 piles 1,5V de type AA, IEC LR6. Lorsque le remplacement des piles est nécessaire, le témoin d'usure des piles s'affiche sur l'écran LCD. Pour installer et replacquer les piles:

1. Soulevez le couvercle du compartment des piles, et retirez le
2. Insérez les piles en respectant la polarité (voir le marquage).
3. Replacez le couvercle du compartment des piles

INSTALLATION DES PILES DU CAPTEUR THERMO-HYGRO EXTERIEUR

L'émettreur thermo-hygro fonctionne avec 2 piles AA, IEC LR6, 1.5V. Pour les installer ou les replacer, suivez les étapes ci-dessous:

1. Retirez le couvercle.
2. Installez les piles en respectant les polarités (voir les indications).
3. Replacez le couvercle.

Remarque:

Lors du replACEMENT des piles de l'un des apparilés, il est nécessaire de réinitialiser tous les apparéels conformément aux procédures d'installation indiquées ci-dessus. En effet, un code de sécurité est attribué de façon aléatoire par l'émetteur au moment de la mise en fonction et ce code doit être reçu et stocké en mémoire par la Station Méteo dans les 3 minutes qui suivant l'insertion des piles.

REEMPLACEMENT DES PILES :

Il est recommando de replacer toutes les piles annuellement afin d'assurer une précision optimale de tous les relevés.

Participez à la protection de l'environnement. Rapportez les piles usées à un centre de collecte.

INSTALLATION :

LORSQU'UN ÉMETTEUR EST UTILISÉ :

1. Commencze par installer les piles dans l'emetteur (voir "Installation et remplacement des piles du transmetteur Thermo-Hydro" ci-dessus).
2. Dans les 2 minutes qui seront la mise sous tension de l'émetteur, installez les piles dans la Station Météo (voir le paragraphe "Installation et remplacement des piles de la Station Météo" ci-dessus). Une fois que les piles sont en place, tous les segments du LCD s'affichent brièvement. Ensuite, la température et l'humidité interieures et l'heure (sous la forme « 0:00 ») s'affichent. Si ces informations ne s'affichent pas sur le LCD dans les 60 secondes qui seront la mise en œuvre, retirez les piles et attende au moins 60 secondes avant de les reinsérer. Une fois que les données interieures sont affichées, passerez à l'étape suivante.
3. Quand les ples sont installedes, la Station Meteo commence a receivee the signal de l'emetreur. La temperatur et l'humidite exterieures devrait alors s'afficher sur la Station meteo. Si elles ne s'affichent pas dans les 2 minutes, retrez les ples de tous les apparcels et reconnemer a partir de I'etepe 1.
4. Pour assuerrer uneonne transmission 868MHz,la distance entre la Station Mete et le emetteur ne doit pas exceder 100m en champ libre (voir les paragraphses "Mise en place" et Reception 868 MHz).

Remarque: Lors du remplacement des piles dans les apparèils, vérifie que les piles ne s'ejctent spontanement des contacts. Attendez toujours 1 minute entre le retrait des piles et leur réinsertion, et évitez ainsi des problèmes de d'initialisation et de transmission.

QUAND PLUS D'UN EMETTEUR EST UTILISE :

1. Retirez toutes les piles de la Station météo et des émetteurs et attendez 60 secondes.

2. Installez ensuite les piles dans le premier émetteur.

3. Dans les 2 minutes qui suivant la mise sous tension du premier émetteur, insérez les piles dans la Station Métoe. Une fois que les piles sont en place, tous les segments du LCD s'allument brièvement. Ensuite, la température et l'humidité interieures et l'heure (sous la forme « 0:00 »), s'affichent. Si ces informations ne s'affichent pas sur le LCD dans les 60 secondes qui suivent, retirez les piles et attendez au moins 60 secondes avant de les réinsérer.
4. La température et l'humidité extérieures du premier capteur (canal 1) devraient alors s'afficher sur la Station Météo. Si elles ne s'affrient pas dans les 2 minutes qui suivent, retirez les piles de tous les apparciels et recommencce à partir de l'étape 1.
5. Dés que le reliéve de temperature et d'humidité extérieures du premier émetteur s'affiche sur la Station Métoé, vous pouvez installer les pires dans le deuxième émetteur.

Remarque: Il est recommanded d'installer les piles dans le deuxième émetteur dans les 45 secondes qui suivant la réception et l'affichage des données du premier émetteur sur la Station Météo.

1. La temperature et l'humidité extérieures du deuxième émetteur et l'odore "canal 2" devraient s'afficher sur la Station Météo. Si ces informations ne s'affichent pas dans les 2 minutes qui suivent, retirez les piles de tous les apparêts et recommencer à partir de l'étape 1.
2. Installez les piles dans le troisième émetteurès que l'icone " canal 2" et les données extérieures correspondantes àffichent sur la Station Météo. Dans les 2 minutes qui suivent, les données extérieures du troisième émetteur « canal 3 » devraient s'afficher et le canal returner à "1". Si c'est pas le cas, recommencer la mise en œuvre à partir de l'étape 1.

Remarque: Il est recommandé d'installer les piles dans le troisième émetteur dans les 45 secondes qui suivent la réception et l'affichage des données du premier émetteur sur la Station Météo ou immeditatement après la fin de la réception du deuxième émetteur.

1. Pour assurer une bonne transmission 868 MHz, la distance entre la Station Météo et/les émetteur(s) ne doit pas excéder 100m en champ libre (voir les paragraphs "Installation" et "Réception 868MHz").

IMPORTANT!

Des problèmes de transmission se produit sur les capteurs extérieurs supplémentaires ne sont pas mis en oeuvre de la façon indiquée ci-dessus. En cas de problèmes de transmission, retirez les piles de tous les apparèvils et recommender à partir de l'étape 1.

TOUCHES DE FONCTION :

Station météo :

La station météo dispose de quatre touches de fonction facies d'utilisation:

Touche SET (Réglage):

Utilisé pour acceder aux réglages suivants : Contraste de l'écran LCD, Fuseau horaire, Réception du signal horaire ON/OFF, Format d'affichage 12/24 H, Heure manuelle, Année, Date, ℃/F, et le réglage de la sensibilité des icônes de Prévision.

Remarque: L'année n'est affichee que lors des réglage (elle n'est pas affichée lorsque la station est en fonctionnement)

Touche IN (Intérieur)

Utilisée pour basculer entre les relevés de température et d'humidité interieures actuels/ minimum / maximum

• Appuyez sur la touche pendant plus de 3 secondes pour remetre a zéro les releves de temperature et d'humidite interieures maximum et minimum (reinitialisés à la valeur actuelle)

Remarque: les informations sur l'heure et la date ne sont disponibles que pour les données de temperature MIN/MAX et afficheront l'heure par défaut après la remise a zéro

• Pour modifier les valeurs du contraste de l'écran LCD, du fuseau hora, de la réception de l'heure ON/OFF, du format d'affichage 12/24 H, de l'heure, année, date et le jour, du format °C/F et de la sensibilité des écônes de prévision lors des réglages.

Remarque: en format d'affichage 24 H, le jour est reglé à l'aide de la touche IN; en format d'affichage 12

H, c'est le mois qui est regle par la touche IN

Touche OUT (Exterieur)

Utilise pour basculer entre les releves de temperature et d'humidite extérieures actuels/ minimum / maximum
- Appuyez sur la touche pendant plus de 3 secondes pour remettre à zéro les reliés de température et d'humidité extérieures maximum et minimum (ceci réinitialisera tous les reliés de température de l'émetteur concerné à la valeur actuelle - chaque émetteur doit être remis à zéro séparation)

Remarque: les informations sur l'heure et la date des reliés de température MIN/MAX seront également réinitialisées à l'heure par défaut.

Pour modifier les valeurs des minutes, jour et mois lors des réglages

Remarque: en format d'affichage 24 H, le mois est reglé à l'aide de la touche OUT; en format d'affichage

12 H, c'est le jour qui est reglé par la touche OUT

Touche CH (Canal)

Pour basculer entre les émetteurs de température et d'hygrométrie extérieurs 1, 2 et 3 (en cas d'émetteurs multiples)
Pour sortir de la fonction des réglages manuels

* Lorsque le signal est réceptionné par la Station météo, l'indicateur de réception du signal extérieur reste affché à l'écran (l'icône ne sera pas affichée si la réception échoue). L'utilisateur peut ainsi s'assurer de la

bonne réception du signal (icône affichée) ou de l'échec de réception (icône absente). Un signal de réception qui clignote indique une réception en cours des données extérieures.

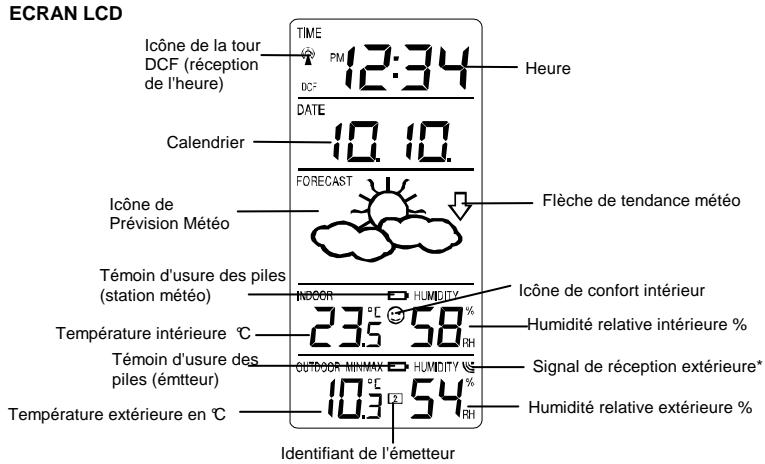

Pour une première visibilité, l'écran LCD est divisé en 5 sections affichtant les informations sur l'heure, la date, les prévisions météo, les données intérieures et les données extérieures.

ECRAN LCD SECTION 1 HEURE RADIO-PILOTTEE

• Affichage de l'heure radio-pilotée.
  L'icone de la tour de reception en haut a gauche de la section 1 de l'écran LCD indique que le signal horsaire DCF-77 est recherché (clignotante) ou receptionné (reste allumée).
  Lors des réglage, affichage des valeurs programmées manuellement.

ECRAN LCD SECTION 2 - CALENDRIER

• Affichage de la date et mois.
  Lors des réglages, affichage d'un ensemble de valeurs et d'informations de programmation.

ECRAN LCD SECTION 3 - PREVISIONS METEO ET ICONES METEO

• Affiche du temps prevu sous forme de trois icones météo et deux indicateurs de tendance météo en forme de flèche, qui changent d'appréne en fonction de l'évolution de la pression atmosphérique.

ECRAN LCD SECTION 4 - TEMPERATURE ET HUMIDITE INTERIEURES

• Affichage à gauche de la température interieure actuelle.
• Affichage à droite de l'humidité relative interieure actuelle.
• En appuyant sur la touche "IN", affichage des relevés MIN/MAX de température et d'humidité interieures, accompaniesnés de MIN ou MAX en haut au centre de la section.

• Affichage de l'indicateur de comport.

• Affichage du témoin d'usure des piles. Une petite icône en forme de pile en haut à droite indique des piles faibles dans la station.

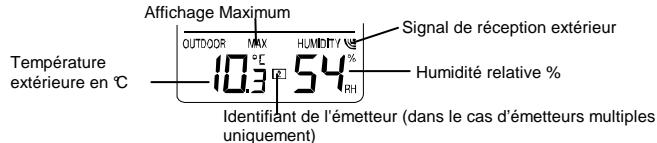

ECRAN LCD SECTION 5 - TEMPERATURE ET HUMIDITE EXTERIEURES

• Affichage à gauche de la tempéature extérieure actuelle.
• Affichage à droite de l'humidité relative extérieure actuelle.
• En appuyant sur la touche "OUT", affichage des relevés MIN/MAX de température et d'humidité extérieures, accompanies de MIN ou MAX en haut au centre de la section.
• En appuyant sur la touche "CH", affichage des données des capteurs extérieurs (jusqu'à trois émetteurs extérieurs): 1, 2 ou 3 au centre de la section indique de chaque capteur les reliés affichés proviennent.
• Affichage du témoin d'usure des piles. Une petite icône en forme de pile en haut à droite indique des piles faibles dans le capteur.
  Une icone d'antenne en haut au centre de la section indique qu'un signal est reçu du(des) émetteur(s).

L'HEURE RADIO-PILOTEE DCF-77

Le signal pour l'heure radio-pilotée est basé sur une horloge atomique au césium exploité par la Physikalisch Technische Bundesanstalt Braunschweig, exacte à une seconde en un million d'années. L'heure est codée, puis émise depuis Mainflingen, pres de Francort, sur la fréquence DCF-77 (77.5 kHz) sur un rayon d'environ 1500 km. Voitre station météo radio-pilotée reçoit ce signal et le convertit pour afficher l'heure exacte, été et hiver. La qualité de réception dépendé de la situation géographique. En temps normal, il ne doit pas y avoir de problème de réception dans un rayon de 1500km de Francfort.

Une fois la température et l'humidité extérieures affichées à l'écran de la station météo et après le paramétrage initial, l'icône de la tour DCF commence à clignoter dans l'angle supérieur gauche de la section « Heure » de l'écran. Ceci indicate que l'horloge a détecté la présence du signal et tente de le réceptionner. Lorsque le code hora a été reçu, l'icône DCF reste allumée et l'heure est affichée.

La réception DCF est captée deux fois par jour à 02h00 et 03h00 du matin. Si la réception ne réussit pas à 03h00, un nouvel essai a lieu à l'heure suivante et toutes les heures jusqu'à 06h00 ou jusqu'à ce que la réception réussisse. Si la réception ne réussit pas à 06h00, un nouvel essai a lieu le lendemain à 02h00.

Si I'ocne de la tour clignote mais que I'heure ne s'affiche pas, ou si la tour DCF n'apparait pas du tout, veuillez suivre les recommendations suivantes:

L'ecart avec des sources d'interfences telles qu'écrans d'ordinateur ou téléviseurs ne doit pas être inférieur à 1.5 à 2 metres.
- Dans des pièces construitem en béton armé (sous-sols, batiments), la réception est naturellement plus faible. Dans des cas extrêmes, placez l'unité près d'une fenêtre et/ou orientez la façade ou l'arrière en direction de l'émetteur de Francfort.
- La nuit, les perturbations atmosphérielles sont moindre et la réception est donc possible dans la plupart des cas. Une réception quotidienne est suffisante pour soutenir la précision sous 1 seconde.

REGLAGES MANUELS

En appuyant et en maintainant la pression sur la touche SET durant 3 secondes, les réglages manuels suivants pourront être effectifs :

• Contraste de l'écran LCD
• Fuseau horsaire
  Réception de l'heure Activée/Désactivé (ON/OFF)
  Format 12/24 H
  Réglage manuel de l'heure
• Calendrier
• Affichage ^ C / F
  Sensibilité de l'icone de prévision

CONTRASTE DE L'ECRAN LCD :

Le contraste de l'écran LCD est régliable sur 8 niveaux selon les besoin des utilisateurs (le niveau par défaut est LCD 5). Pour régler le contraste au niveau déséré :

1. Appuyez sur la touche IN pour selectionner le niveau de contraste désire.
2. Appuyez sur la touche SET pour valider et passer au réglage du "Fuseau hora" ou bien quitterze le menu des réglages en appuyant sur la touche CH.

FUSEAU HORAIRE

Le fuseau horsere par defaut de la station mete est 0. Pour selectionner un fuseau horsere different :

1. Apre sreglge du contraste de l'ecran LCD, appuyez sur la touche SET pour confirmer et passer reglage du fuseau houraire (clignotent).
2. Réglez le fuseau horsaire à l'aide de la touche IN. La plage est comprise entre 0 et +12, puis entre -12 et 0 par graduations de 1 heures.
3. Appuyez sur la touche SET pour confirmer et passer au réglage de la “Réception de l'heure Activée/Désactéve (ON/OFF)” ou bien quitter en appuyant sur la touche CH.

RECEPTION DE L'HEURE ACTIVE/DEACTIVE (ON/OFF)

Dans les régions où la réception du signal DCF-77 est impossible, la fonction de réception de l'heure peut être désactivée (OFF). L'horloge fonctionnera alors comme une horloge à quartz normale. (Le réglage par défaut est Activé (ON)).

1. Le mot "ON" commencerà à clignoter à l'écran LCD
2. Désactivez (OFF) la fonction de réception de l'heure à l'aide de la touche IN.
3. Appuyez sur la touche SET pour confirmer le réglage et passer au réglage du "Format 12/24 H" ou bien quitté en appuyant sur la touche CH.

Remarque:

Si la fonction de réception de l'heure est désactivée manuellement, l'horloge ne tentera pas de réceptionner le signal DCF, et ce tant que la fonction de réception de l'heure reste désactivée (OFF). Les icônes de réception de l'heure et DCF ne seront alors pas affichées à l'écran LCD

FORMAT 12/24 H

1. Àrpès régla de la réception de l'heure sur ON ou OFF, appuyez sur la touche SET ; "12h" ou "24h" clignote à l'écran LCD.

2. Appuyez sur la touche IN pour selectionner le format d'affichage "12h" ou "24h".

3. Appuyez sur la touche SET pour confirmer le réglage et passer au “Réglage manuel de l'heure” ou bien quitter en appuyant sur la touche CH.

Remarque: En format 24h, le calendrier est affiché sous la forme date/ mois. En format 12h, le calendrier est affiché sous la forme mois/day.

REGLAGE MANUEL DE L'HEURE

Dans le cas où la station météo ne détecterait pas le signal DCF, (perturbations, rayon de réception etc.), l'heure peut être réglée manuelle. L'horloge fonctionné alors comme une horloge à quartz classique. Pour regard l'horloge :

1. Les heures et les minutes commencent à clignoter à la section heures de l'écran LCD.
2. Réglez les heures à l'aide de la touche IN et les minutes à l'aide de la touche OUT. Si vous presssez simultanément la touche, les heures définir septheur par heures et les minutes par paliers de 5 minutes
3. Appuyez sur la touche SET pour confirmer le réglage et passer au réglage du "Calendrier" ou bien quittez en appuyant sur la touche CH.

Remarque

L'appareil tentera toujours de réceptionner le signal horsaire bien que l'houre ait été régée manuellement. A réception du signal, l'heure régée manuellement sera replacée par l'heure reçue. Pendant les tentatives de réception, l'icone de la tour DCF clignote. Si la tentative échoue, l'icone de la tour DCF disparait. Néanmoins, la réception sera tentée de nouveau le lendernain.

CALENDRIER :

Année (clignotant)

Après le paramétrage initial, la date par défaut affichée à l'écran de la station météo est "1. 1." de l'année 2006. Dés que le signal radio-piloté est reçu, la date est mise à jour automatique. Si le signal n'est pas reçu, la date peut également être programmesme manuellement. Pour ce faire :

1. Reglez l'année à l'aide de la touche IN. Le réglage peut se faire entre les années 2003 et 2039 (l'année par défaut est 2006).
2. Appuyez sur la touche SET pour passer au réglage du mois et de la date.
3. Appuyez sur la touche IN (ou OUT selon le format) pour régler la date et la touche OUT (ou IN selon le format) pour régler le mois.
4. Validez avec la touche SET puis appuyez encore 2 fois sur la touche SET pour passer au抉择 de l'unité d' ' Affichege de la temperature C/F '

AFFICHAGE DE LA TEMPERATURE C/F

L'affichage par défaut de la température est ^ C (de grés Celsius). Pour sélectionner F (degrés Fahrenheite):

1. Le "C" clignotera a l'écran; basculez entre "o C" et "F" à l'aide de la touche IN.

2. Lorsque l'unité de température a été sélectionnée, appuyez sur la touche SET pour confirmer et passer au réglage de la "Sensibilité de l'icone de prévisions" ou bien quitterz en appuyant sur la touche CH.

SENSIBILITE DE L'ICONDE DE PREVISION

Dans les endroits où les conditions météo changent rapidement, le seul peut être modifié pour un affiche plus rapipe des conditions météo.

1. Réglez la sensibilité aux conditions métée à l'aide de la touche "IN". Trois niveaux sont possibles : 1, 2 et 3 ; niveau 1 est le plus sensible, niveau 3 le moins sensible (le niveau par défaut est "2").
2. Appuyez sur la touche SET pour confirmer et quitter les Reglages manuels.

PREVISIONS METEO ET TENDANCE

Icones de prévision météo :

The 3 icones météo sont situées à la troisième section de l'écran LCD et peuvent être affichées dans les combinaisons suivantes :

Soleil

Nuageux

Pluie

A chaque changement brusque ou consécutif de la pression atmophérique, les icônes seront mises à jour pour reflérer le changement des conditions météo. Si les icônes ne changent pas, cette indication soit que la pression atmophérique n'a pas changé, soit que le changement a été trop lent pour être pris en compte par la

station météo. Notez que dans le cas des icônes de soleil et de pluie, elles ne changeront pas en cas d'amélioration (soleil) ou déterioration (pluie) du temps car elles représentent déjà les extremes.

Les icônes prévoient les changements de temps en termes d'amélioration ou de détérioration, et ne prévoient pas forçement la pluie ou le soleil comme chaque icône l'indique. Par exemple, s'il fait un temps n usageux et l'icone pluie s'affiche, l'absence de pluie n'indique pas un début dans l'appareil mais simplement que la pression atmosphérique a baisse et qu'une détérioration des conditions est anticipée, sans qu'il pleue forcement.

Remarque :

Les relevés des prévisions météo ne doivent pas être pris en compte pendant les 12 à 14 heures qui suivant la mise en œuvre. La station météo a besoin de collecter les données sur la pression atmosphérique à altitude constante afin de pouvoir produit des relevés précis.

Comme pour toute prévision météo, l'exactitude absolu ne peut être garantie. La précision de la fonction de prévision météo est estimée à environ 75% , compte tenu des divers endroits dans lesquels l'utilisation de la station météo est prévue. Dans les endroits où les changements de temps sont brusques (par exemple soleil suivi de pluie), les relièvés de la station météo seront plus précis que dans les endroits ou le temps resté constant la plupart du temps (par exemple soleil quasi-constant).

Si vous déplacez la station météo vers un endroit à plus haute ou plus BASSE altitude par rapport à son emplacement d'origine (par exemple durez-de-chaussée à un étage supérieur d'une maison), retirez les piles puis réinsérez-les après 30 secondes. Ceci évitera que la station météo ne penne ce déplacement pour un changement de pression atmosphérique, celui-ci étant d'u au léger changement d'altitude. Encore une fois, ne tenez pas compte des relevés de prévision météo pendant les prochaines 12 à 24 heures, afin de laisser un temps d'accimlation à l'altitude.

INDICATEUR DE TENDANCE

Les indicateurs de tendance, situés à droite et à gauche des icônes météo, fonctionnel en tandem avec ces derniers. Lorsque la flèche est tournée vers le haut, la pression atmosphérique augmente et une amélioration du

tems est attendue ; lorsque la flèche est tournée vers le bas, la pression atmophérique diminuée et une déteriation est attendue.

Ces informations temoignons des modifications passées des conditions météo et des modifications à voir. Par exemple, si la flèche est tournée vers le bas et que les icônes de soleil et nuages sont affichées, le dernier changement important dans le temps s'est produit lorsqu'il faisait beau (icône du soleil uniquement). Donc, le prochain changement sera l'affchage des icônes nuages et pluie, puisque la flèche est tournée vers le bas.

Remarque :

Lorsque l'indicateur de tendance a enregistré un changement de pression atmophérique, il reste affché à l'écran LCD.

RELEVE DE TEMPERATURE ET D'HUMIDITE INTERIEURES AVEC INDICATEUR DE CONFORT Affichage du minimum

La température et l'humidité interieures sont mesurées automatiquement, puis affichées à la quatrième section de l'écran LCD.

Confortable : Une figure souriante "°" indique une tempétaire d'entre 20,0°C et 25,9°C (68F à 78,6F)

et un taux d'humidité d'entre 45% et 65%.

Incomfortable : Une figure grimacante "3" indique tout relevé en dehors de la plage de comport.

BASCULEMENT ET REMISE A ZERO DES RELEVES INTERIEURS

1. Pour basculer entre les relevés actuel, minimum et maximum de température et d'humidité interieures et leurs heures de relevé, appuyez sur la touche IN :

2. Une fois pour afficher les relevés minimums de température et d'humidité avec les heures et dates de relevé

3. Deux fois pour afficher les reliés maximums de temperature et d'humidité avec les heures et dates de relevée
4. Trois fois pour revenir à l'affichage de l'heure, date, température et humidité actuelles.

Remarque: les informations sur la date et l'heure ne sont disponibles que pour les relevés de température MIN/MAX.

1. Pour remetre a zéro les données de température et d'humidité minimums et maximums, et les heures de relevé, appuyez sur la touche IN pendant environ 3 secondes. Ceci réinitialisera toutes les données maximums et minimums aux valeurs actuelles pour l'heure, date, température et humidité. Les relièvés de température et d'humidité min/max sont basés sur l'heure locale et ne sont pas concernés par les changements de fuseau hora.

LA TEMPERATURE ET L'HUMIDITE EXTERIEURES :

La dernière section de l'écran LCD affiche la température et l'humidité extérieures et un signal de réception ; un chiffre à côté de la température indique la présence d'émetteurs multiples.

BASCULEMENT ET REMISE A ZERO DES RELEVES INTERIEURS

1. Pour basculer entre les relevés actuels, minimum et maximum de la température et l'humidité et leurs heures de reliéve, appuyez sur la touche OUT:

2. Une fois pour afficher le relevé minimum de la température et l'humidité avec l'heure et date de relevé

3. Deux fois pour afficher le relevé maximum de la température et l'humidité avec l'heure et date de relevé
4. Et trois fois pour revenir à l'affichage de l'heure, date, et la température et l'humidité actuelles.

Remarque: les informations sur l'heure/la date ne sont disponibles que pour les relevés des données de temperature MIN/MAX.

1. Pour basculer entre émetteurs, appuyez sur la touche CH :

2. Une fois pour afficher I'émetteur 2

3. Deux fois pour afficher l'émetteur 3
4. Et Trois fais pour revenir à l'émetteur 1

Remarque: Le numero d'émetteur ne sera affiché que si plus d'un émetteur est détecté.

1. Pour remetre a zéro les données de la temperature et l'humidité minimum et maximum, et les heures de relevé, appuyez sur la touche OUT pendant environ 3 secondes. Ceci réinitialisera toutes les données maximums et minimums aux valeurs actuelles pour l'houre, date, et la temperature et l'humidité. L'houre actuelle est l'heure normale affichée et ne prend pas en compte le paramétrage du fuseau horaire.

Remarque: les données MIN/MAX de chaque émetteur doivent être remises à zéro séparément.

QUAND PLUS D'UN EMETTEUR EST UTILISE:

1. Pour alterner entre les émetteurs, appuyer sur CH:
   Une fois pour afficher I' émetteur 2.
   Deux fois pour afficher I' émetteur 3.
   Trois fais pour returner à l'émetteur 1.
2. Utiliser la touche OUT pour afficher les données MIN/MAX de temperature et d'humidité pour l'émetteur sélectionné.
3. Pour ré-initialiser les données minimum et maximum de temperature et d'humidité, et l'heure à laquelle elles ont été enregistrées, appuyer sans lécher sur SET pendant 3 secondes. Ceci ré-initialisales se

données MIN/MAX enregistrées à l'heure, la date, la température et l'humidité actuelles. L'heure actuelle

considerée est l'heure d'affichage normale et ne concerne pas le fuseau hora régled pour l'appareil

Remarque: les données MIN/MAX de chaque émetteur doivent être régles séparation.

TEMOINS DE PILES FAIBLES

Le témoin de piles faibles s'affiche sur le LCD quand il est nécessaire de changer les piles (un témoin pour la station et un autre pour le capteur).

EMETTEUR THERMO-HYGRO EXTERIEUR :

La température et 'humidité sont relevantes et transmises toutes les 4 secondes.

La portée de l'émetteur thermo-hygro extérieur peut être influé par la temperature. Par temps froid, la distance de transmission peut être diminué. Veuiliez prendre en compte ce facteur lorsqu'il vous positionnèz l'émetteur.

VERIFICATION DE LA RECEPTION 868MHZ

Si les données de température et d'humidité extérieures ne sont pas reçues dans les trois minutes qui seront la mise en œuvre (ou si l'affichage extérieur affiche en permanence "-- " dans la section extérieure de la station météo durant le fonctionnement normal), veuillez vérifier les points suivants :

1. L'ecart avec des sources d'interférences telles qu'écrans d'ordinateur ou téléviseurs ne doit pas être inférieur à 1.5 à 2 metres.
2. Evitez de positionner la station météo sur ou à proximé des huisseries métalliques.
3. L'utilisation d'appareilés électriques tels que casques audio fonctionnant sur la même fréquence de signal (868MHz) peuvent entraquer laonne transmission et réception du signal.
4. L'utilisation dans le voisinage d'appareils électriques fonctionnant sur la fréquence de 868 MHz peut également provoquer des interférences.

Remarque:

Lorsque le signal 868MHz est correctement réceptionné, n'ouvrez les compartments à piles ni de la station météo ni de l'émetteur, car les piles peuvent être ejectées par accident et provoquer une remise à zéro imprévue. Dans ce cas, réinitialisiez tous les apparèils (voir le paragraph Installation ci-dessus) et évitez ainsi des problèmes de transmission.

Le rayon d'émission entre l'émetteur et la station météo est de 100 mètres (en champ libre). Ce chiffre dépend cependant de l'environnement immédiat et des niveaux d'interférences. Si, malgré le respect de ces consignes, une réception est toujours impossible, toutes les apparèils devront être remis à zéro (voir la paragraphe Installation ci-dessus).

MISE EN PLACE DES APPAREILS:

La station météo peut être positionnée sur socle ou fixée au mur. Avant de procéder à une fixation murale, vérifie que les données extérieures peuvent être receptionnées depuis les emplacements選tionnés. Fixation murale :

1. Vissez une vis (non-fournie) dans le mur choisi, en laissant depasser la tete d'environ 5 mm.
2. Placez the station mete o sur la vis a l'aide de I'encoche preveau au dos du boitier. Faites descendre doument the station mete o por la placer sur la vis.

POSITIONNEMENT DU TRANSMETTEUR THERMO/HYGRO

L'émetteur est fourni avec un support qui peut se fixer au mur à l'aide des deux vis fournies. On peut aussi le poser sur une surface plane et enclenchant le support sur la base de l'émetteur.

1. Fixer le support dans le mur désiré à l'aide des vis et des chevilles fournies.
2. Encastrer le capteur thermo-hygro sur le support.

Remarque

Avant de fixer l'émetteur au mur de façon définitive, placez tous les apparéils aux endroits désirés et assurez-vous de la bonne réception par la Station Météo des données extérieures. En cas de non réception du signal, il est conseilé de changer le/les émetteurs de place.

SOIN ET ENTRETIEN :

• Eviter les températures excessives, les vibrations et les chocs qui risquent d'endommager l'appareil et de produit des reliés et prévisions inactifs.
• Manipuler les piles avec précaution. Il existe des risques de blessures, brûlures ou dégât matériel si les piles sont en contact avec des matérielux conducteurs, la chaleur, des matérielux corrosifs ou des explosifs. Sortir les piles de l'apparéil avant de ranger ce dernier pendant une longue période.
• Retirer immeditatement toutes les piles faibles pour éviter fuites et dégats. Ne les remplacer que par des piles neues du type recommendé.

Netoyer I'affichage et le boitier avec un chiffon doux humide seulement. Ne pas utiliser de produits dissolvants ou abrasifs qui risquent de rayer le LCD et le boitier.
Ne pas immer glappareil dans I'eau.
Manipuler l'appareil avec precaution si l'affichage LCD est abimé. Les cristaux liquides sont toxiques.
- Ne pas tenter de réparer l'appareil. Le returner au point d'achat pour le faire réparer par un technicien qualifié. Ouvrir et modifier l'appareil en annule la garantie.
- Je jamais toucher au circuit électronique s'il est à découvert, car il présente dans ce cas un risque d'électrocution.
- Ne pas exposer les apparéts à des changements de températures brutoux et excessifs car céc ce peut entrainer des changements très rapiques de réelés et de prévisions qui en diminue la précision.

CARACTERISTIQUES TECHNIQUES : Plaque de mesure des températures

Intérieur : -9,9°C à +59,9°C - résolution de 0,1°C

14,2F à 139,8F - résolution de 0,2F

"OF.L" affiché en dehors de cette plage

Exterieur -39,9°C à +59,9°C - résolution de 0,1°C

-39,8F à +139,8F - résolution de 0,2F

(“OF.L” affiché en dehors de cette plage)

Rayon d'humidité interieure : 1% à 99% à 1% près (Affiche "--" si la température est en-dehors de ce rayon;affiche "--" si < 1% et "99%" si >99%)

Rayon d'humidité extérieur : 1% à 99% à 1% prés (Affiche "--" si la température extérieur est en-dehors de ce rayon; affiche "--" si < 1% et "99%" si > 99%)

Intervalle de relevé des données interieures

Température interieure 15 secondes

Humidité : 20 secondes

Intervalle de relevé des données de température et d'humidité extérieures : 4 secondes

(ou toutes les 15 minutes si les données sont perdues et que l'affchage indique "---")

Rayon d'émission : jusqu'à 100 mètres (champ libre

Alimentation :

Station météo : 3 x AA, IEC LR6, 1,5V

Emetteur thermo-hygro extérieur : 2 x AA, IEC, LR6, 1,5V

Durée de vie des piles : jusqu'à 24 mois (les piles alcalines sont recommandées)

Station Météo 91 x 29 x 144.9mm (avec le socle)

Emetteur thermo-hygro extérieur : 38.2 x 21.2 x 128.3 (sans le support mural)

INFORMATION DES CONSOMMATEURS

Le rejet des déchets électroniques dans des décharges sauvages et/ou non contrôées nuit fortement à l'environnement
- Consultez les services officiels locaux ou régionaux pour connaître les points de collecte sélective et de traitement les plus proches chez vous
Tous les apparheils électroniques doivent être désormais recyclés. Chaque utilisateur doit contributor activement au recyclage de ses propres déchets
Le rejet sauvage des déchets électroniques peut avoir des conséquences sur la santé publique et sur la qualité de l'environnement
Ains qu'il est indiqued sur la boite et sur le present produit, la lecture du manet est recommandee pour une utilisation optimisee; ce produit ne doit pas etrejet dans des poubelles non-specialiseses.
Le fabricant et ses fournisseurs declinent toute responsabilité pour tous relevés incorrectly et toutes conséquences consecutives à des relevés incorrects.
Cet apparéil ne doit pas être utilisé à des fins Médicales ou pour l'information du public.
- Cet apparéil n'est donc que pour un usage individuel à titre d'indication du temps qu'il va faire et ne prétend pas être rigoureusement exact. Les prévisions méteos indiquées par cet apparéil ne doivent être considérées qu'à titre d'information et ne peuvent être totallement exactes.

Les specifications de ce produit sont susceptibles de modifications sans avis préalable.
- Ce produit n'est pas un jouet. Le conserver hors de la portée des enfants.
La reproduction de tout ou partie de ce livre est interdite sans l'accord ecrit du fabricant

Résumé de la Déclaration de Conformité : Nous certifiés que ce dispositif de transmission sans fil est conforme aux dispositions essentielles de la Directive R&TTE 1999/5/CE.
