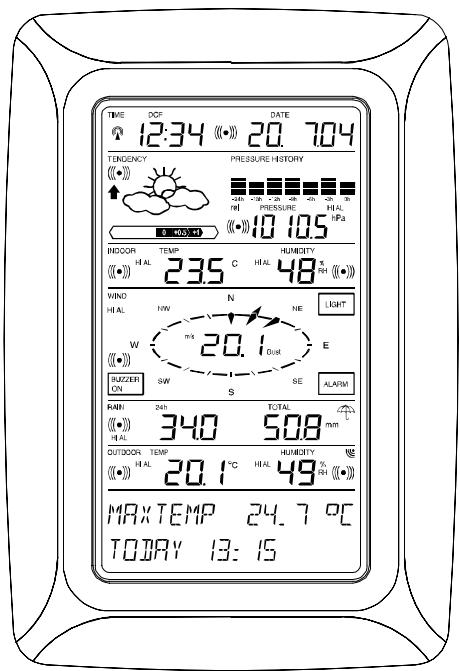

3.2.3 Connexion par Câble 3.3 Initialisation 3.4 Installation 4 Réglages 5 Affichage des valeurs min/max et réglage des alarmes 10 Les relevés de pluie 11 Données complémentaires associées à la Température Extérieure 12 Données complémentaires associées à l’aérologie 12.1 Utilisation et réglage associés à la direction du vent 13 Utilisation et réglage des fonctions de rétro – éclairage, du buzzer et de l’alarme de vent 13.1 Rétro éclairage 13.2 Buzzer 13.3 Alarme 14 Connexion à un PC 14.1 Stockage des données 14.2 Affichage des données 14.3 La connexion et le logiciel PC Heavy Weather 15 Données Techniques 15.1 Données extérieures 15.2 Transmission par le signal 433 MHz 15.3 Transmission par câble 15.4 Données intérieures 15.5 Alimentation/piles 15.6 Connexion PC - Un pluviomètre - Un anémomètre - Les câbles de connexion nécessaires pour relier pluviomètre et anémomètre au Thermo-Hygro (émetteur), et un câble de raccordement du ThermoHygro vers le poste de base (optionel) - Un adaptateur secteur AC/DC - Une suite logicielle pour PC sur CD Rom. Le Poste de base est équipé d’un écran tactile à cristaux liquides (LCD). Il permet, grâce à un menu fonctionnel simple, l’affichage d’une large palette de données météorologiques (du haut vers le bas) : • • • En effleurant ٭NEXT٭, vous pouvez vous déplacer dans les menus, quitter ou sortir de l’application en effleurant ٭EXIT٭. Chaque fonction appelée de manière tactile est validée par un signal sonore (lorsque la fonction ٭ON ٭est activée). Si au cours d’une action, la station ne reçoit pas d’instruction au bout de 20 secondes, l’application se ferme automatiquement et l’affichage bascule alors sur l’écran d’accueil. Alimentation
Poste de base soit par câble, soit par transmission en ondes hertziennes (433 Mhz). IMPORTANT : Avant de fixer les capteurs de manière définitive, nous vous recommandons de vérifier que l’ensemble des informations sont reçues correctement. Poste de base et capteurs seront à proximité, posés sur une table par exemple. Par cette mesure, vous validerez la bonne transmission des informations vers le Poste de base aussi bien en mode filaire que via haute fréquence.
La connexion entre le Poste de base et le capteur Thermo-Hygro se fait par l’intermédiaire du câble de 10 mètres fourni. Dès que la connexion est effectuée, la station va automatiquement détecter les données météo recueillies puis envoyées par le capteur. La transmission des données entre le capteur ThermoHygro et le Poste de base se fait alors plus fréquemment. Ce choix de connexion permet de supprimer toutes les éventuelles interférences entre la station et le capteur ThermoHygro. 3.2 Alimentation du système L’alimentation en énergie de la Station Météo peut se faire par piles ou par adaptateur secteur. L’utilisation de l’adaptateur pour le Poste de base permet également l’alimentation en énergie du capteur Thermo-Hygro (uniquement si le raccordement au Poste de base s’est effectué par câble). 3.2.1 Alimentation sur piles - Insérez en premier 2 piles de type C (LR14), dans le logement de la sonde Thermo Hygro. - Immédiatement après, insérez 3 piles de type AA (LR6), dans le logement des piles du Poste de base.
Insérez d’abord 2 piles de type C (LR14) dans le compartiment de la sonde Thermo Hygro. Connectez ensuite l’adaptateur secteur au Poste de base et branchez l’adaptateur sur une prise de courant. Attention : Dans les deux configurations décrites cidessus, il est impératif de respecter l’ordre d’insertion des piles, soit d’alimenter le Thermo-Hygro en premier. Celui-ci transmet dans les premières minutes qui suivent sa mise en fonctionnement, un code d’identification qui doit être reçu et stocké par le Poste de base. 50
3.2.3 Connexion par Câble : Comme mentionné dans le chapitre 3.1, la base, connectée sur secteur, alimente l’intégralité du système via le câble RJ12 fourni. ATTENTION : Nous vous recommandons lors d’une installation dite « tout filaire », (soit câble entre Thermo-Hygro et Poste de base), de n’utiliser les piles qu’en complément de l’adaptateur en cas de coupure d’électricité et non en alimentation principale. L’utilisateur peut, à tout moment, déconnecter le câble reliant le Poste de base au Thermo/Hygro et utiliser la transmission via 433 MHz (et vice versa). La station reconnaîtra automatiquement le changement et continuera à fonctionner normalement. 3.3 Initialisation Après avoir mis votre système sous tension, la station WS 3600 fera une vérification automatique de l’intégralité de l’affichage pendant quelques secondes. La station se synchronisera avec les capteurs pendant une durée de 15 minutes environ. Les informations reçues par les capteurs seront affichées simultanément sur l’écran LCD. Pendant cette période, il n’y aura pas de réception du signal de l’heure radio-pilotée DCF-77. IMPORTANT: La synchronisation vous permet de valider votre installation et de vérifier la bonne transmission des données extérieures vers la base. Nous vous invitons également à procéder aux différents tests suivants sur les capteurs : basculez le pluviomètre afin de bien amorcer les relevés de pluie, tournez la girouette et soufflez sur l’hélice de l’anémomètre. Ces manipulations simples doivent se traduire en relevés et s’afficher sur l’écran.
IMPORTANT : Vous pouvez quitter à tout moment la synchronisation en effleurant la zone « TIME », en-haut à gauche de l’écran. 3.4 Installation Lorsque vous avez vérifié que l’ensemble des informations est reçu correctement, vous pouvez procéder au montage des capteurs. Assurez-vous que les câbles de connexion sont assez longs pour le positionnement des éléments dans votre environnement. En cas de coupure de transmission sans fil, il suffit généralement de déplacer légèrement vos éléments (du haut vers le bas, ou encore de droite à gauche, etc.). Remarque : La distance de transmission peut aller jusqu’à 100 mètres en champ libre. Les obstacles tels que immeubles, arbres, véhicules, lignes haute tension, proximité d’un faisceau radioélectrique, hertziens, etc.), peuvent réduire la distance de transmission. Les appareils électriques (écrans de PC, radios, télés), peuvent également créer des interférences et perturbations. 4
٭SETUP ٭, sur la partie basse de l’écran. Les différentes fonctions pourront être réglées selon l’ordre d’affichage suivant :
• Affichage de la température en Celsius (°C) ou Fahrenheit (°F). L’unité par défaut étant les degrés Celsius. • Affichage de la vitesse du vent (Wind) en Km/h (par défaut), mph, m/s, noeuds ou Beaufort. • Affichage des précipitations (Rain) en mm (par défaut) ou en pouces (inches). • Affichage de la pression atmosphérique (Press) en hPa (par défaut), ou en Hg.
La sensibilité de l’icône peut être réglée entre 2 et 4 hPa (3 hPa étant la valeur par défaut).
L’alarme de tempête est activée par défaut. ٭ON ٭/ ٭OFF( ٭ON par défaut)
Tx) → Cette fonction permet la reconnaissance automatique du système suite à un changement de piles dans le Thermo-Hygro ou une coupure d’alimentation, sans avoir à réinitialiser la station.
Réglages par défaut (Factory Reset) → cette fonction vous permet de revenir aux réglages par défaut d’origine. Validez l’opération en effleurant la touche ٭CONFIRM٭
Pour afficher ces valeurs, vous devez activer la fonction ٭MINMAX ٭dans la partie texte de votre écran tactile. Pour accéder au paramétrage des seuils d’alarmes, effleurez la zone ٭ALARMS.٭
Remarque : l’heure et la date d’enregistrement des relevés mini/maxi seront simultanément affichées sur votre écran LCD remplaçant momentanément l’heure et la date actives. Effleurer la fonction ٭ALARMS٭, vous permet d’accéder à l’affichage des différentes alarmes basses *LO AL ٭et hautes ٭HI AL*. Les valeurs basses et hautes peuvent également être sélectionnées directement. Note : il est possible de basculer à tout moment entre les valeurs mini/maxi et les alarmes. Vous pouvez également quitter l’application à tout moment en effleurant la fonction ٭EXIT٭.
Réglage de l’heure
Remarque : il est possible de basculer de l’affichage de l’historique de 0 à -24H vers l’affichage de 0 à 72H et vice versa en la zone PRESSURE HISTORY. 9 • • Note : l’affichage des données minimales enregistrées se fait de la même manière, avec ٭MIN٭.
Pour une remise à zéro des valeurs enregistrées et ne conserver que la valeur actuelle, effleurez ٭CONFIRM٭.
Note : Pour valider l’activation de l’alarme, le symbole (((•))) s’affiche dans la section de l’écran correspondante à la mesure.
Note : Effleurer deux fois la fonction PRESSURE, bascule l’affichage entre la pression Relative (rel) et la pression Absolue (abs).
- Volume des précipitations de la dernière heure - Volume des précipitations des dernières 24h - Volume des précipitations hebdomadaires - Volume des précipitations mensuelles Nota : Le cumul des valeurs collectées pour les précipitations hebdomadaires et mensuelles est calculé sur des périodes arrêtées. Les données instantanées ne sont donc pas prises en compte dans ces calculs. IMPORTANT : Les réglages de la pluviométrie sont quasi identiques aux réglages des mesures décrites dans le chapitre 9. Les particularités sont énoncées ci-dessous. •
Seules les différentes valeurs ٭MAX ٭de volume de pluie pourront être affichées. Note: Les alarmes hautes de précipitations sont disponibles uniquement pour les volumes sur l’heure écoulée et sur les dernières 24 heures.
• Tous les réglages et raccourcis écran ne concernent que les fonctions décrites ci dessus. 12
Tous les réglages et raccourcis écran ne concernent que les fonctions décrites ci dessus.
Utilisation et réglage associés à la direction du vent Sur la partie Direction du Vent de l’écran LCD, il n’y a pas de valeurs minimales ou maximales. Néanmoins, des alarmes de Direction du Vent peuvent être paramétrées selon vos besoins. Effleurez Vent dans la section de l’écran correspondante.. Puis effleurez ٭DIR AL٭
Nord/Nord Est (NNE) jusqu’à Nord/Nord Ouest (NNW), ou de 0° vers 25°, etc. jusqu’à 337.5°). 62
(Light), buzzer et alarme, dans la section Vent
Rétro-éclairage Pour une meilleure lisibilité de l’écran LCD, vous pouvez activer le rétro-éclairage de votre écran tactile en effleurant ON ou OFF dans la section éclairage (LIGHT). Si vous sélectionnez ON, l’écran s’allumera automatiquement durant environ 20 secondes a chaque fois qu’une section sur l’écran sera stimulée. La fonction Activer/Désactiver apparaît pendant environ 20 secondes dans la section texte de votre écran. Attention : l’utilisation du rétro éclairage entraîne une consommation rapide des ressources de vos batteries. Il est donc vivement conseillé de brancher la station sur son adaptateur en complément de l’alimentation sur piles. 13.2 Buzzer La fonction buzzer qui permet de valider une action de manière sonore ou encore d’émettre un signal d’alarme peut être Activée/Désactivée en effleurant *ON* ou *OFF* dans la partie Buzzer de l’affichage. 63
13.3 Affichez les indications d’heure et de date des alarmes en effleurant ٭ALARM٭. 14
Pour un historique météo exhaustif et entre deux connexions avec votre PC, le Poste de base offre un stockage interne et une mémorisation de 1750 jeux complets de données avec renseignement de l’heure et de la date d’enregistrement. Ces données sont stockées dans la mémoire vive de la station et sécurisées par une mémoire dite EEPROM. Ainsi, même en cas de coupure d’alimentation (changement de piles, coupure d’électricité), l’intégralité de ces données est conservée. Si la mémoire de la station est saturée, celle ci continuera à enregistrer les données, mais elle écrasera les valeurs les plus anciennes. 14.2 Affichage des données Les données stockées dans le Poste de base ne sont lisibles que via la connexion à un ordinateur PC. De même, le réglage de l’intervalle d’enregistrement des valeurs (de 1 minute à 12 heures), ne peut être modifié que par le biais du PC. 64
La connexion et le logiciel PC Heavy Weather Le raccordement entre un PC et la station se fait au moyen du câble série fourni. Il suffit de le relier à votre PC sur un port COM (le port COM 1 de préférence). La suite logicielle Heavy Weather fournie sur support CD rom, doit être installée sur votre PC. Ce logiciel permet l’affichage de toutes les mesures météo avec leur illustration graphique (icônes). Et surtout, il offre la possibilité d’affichage, d’enregistrement et l’impression des fichiers historiques (fichiers pouvant être uniquement limités en capacité par la mémoire RAM de votre ordinateur). Grâce au Web Publisher associé, les données météos instantanées peuvent être publiées sur le site Internet de votre choix, selon l’intervalle que vous aurez également prédéfini. Enfin, visualisez, personnalisez et exploitez vos relevés sous forme de graphiques ou diagrammes grâce au logiciel Heavy Weather Review. Pour plus d’informations concernant la suite logicielle Heavy Weather nous vous invitons à lire attentivement le fichier Lisezmoi.txt de votre CD d’installation. 15
(Affichage “OFL” si dépassement) Résolution : 0.1 °C Plage de relevé de l’humidité relative : 1% to 99% Résolution : 1% Affichage du volume de pluie : de 0 à 999.9 mm (1 h/24 h.) De 0 à 2500 mm (semaine, mois) De 0 à 9999 mm (volume total) Résolution : 0.5 mm Remarque : si le poste de base ne reçoit pas de données après 5 essais consécutifs; toutes les données extérieures affichent « --« sauf pour la pluie) 15.3 Transmission des données par câble : Intervalle de relevé transmis par le Thermo-Hygro :32 s 15.4 Données intérieures : Intervalles de relevé intérieur : toutes les 20 s Plage de mesure de la température : de -9.9 °C à +59.9°C (Affichage de “OFL” en dehors de ces données) Résolution : 0.1 °C Plage de relevé de l’humidité relative : de 1% à 99% Précision : 1% Plage de relevé de la pression atmosphérique:...de 300 hPa à 1099 hPa Résolution : 0.1 hPa Durée de l’alarme :environ 2 minutes 15.5
