WS9160 - Station météorologique LA CROSSE TECHNOLOGY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station météorologique compacte avec horloge
Marque	LA CROSSE TECHNOLOGY
Modèle	WS9160
Dimensions station	84 x 22,6 x 149 mm
Dimensions émetteur extérieur	38,2 x 21,2 x 128,3 mm
Poids	Non spécifié (estimation légère)
Alimentation station	2 piles AAA 1,5 V
Alimentation émetteur	2 piles AA 1,5 V
Autonomie piles	Environ 12 mois (piles alcalines recommandées)
Affichage	LCD avec sections heure, température intérieure et extérieure
Fonctions principales	Horloge 12/24h, températures intérieure/extérieure (°C/°F), relevés min/max, réception jusqu'à 3 émetteurs, témoin piles faibles, support mural ou sur table
Plage de température intérieure	-9,9°C à +59,9°C (résolution 0,1°C)
Plage de température extérieure	-39,9°C à +59,9°C (résolution 0,1°C)
Fréquence de transmission	868 MHz
Portée sans fil	Jusqu'à 100 m en espace dégagé
Intervalle de relevé intérieur	Toutes les 15 secondes
Intervalle de relevé extérieur	Toutes les 4 secondes
Entretien et nettoyage	Nettoyer avec un chiffon doux humide, ne pas utiliser de solvants, ne pas immerger
Sécurité	Tenir hors de portée des enfants, ne pas ouvrir ni tenter de réparer, retirer les piles usagées
Pieces détachées et réparabilité	Pièces non disponibles individuellement, retour au point d'achat pour réparation
Informations générales	Usage domestique uniquement, conforme à la directive R&TTE 1999/5/CE, ne pas jeter avec les ordures ménagères

FOIRE AUX QUESTIONS - WS9160 LA CROSSE TECHNOLOGY

Comment installer la station météo pour la première fois ?

Insérez d'abord les piles dans l'émetteur extérieur, puis dans les 2 minutes, insérez les piles dans la station. La station affichera brièvement tous les segments puis la température intérieure et l'heure. Si rien ne s'affiche après 60 secondes, retirez les piles et attendez 60 secondes avant de réessayer.

Que faire si la température extérieure ne s'affiche pas ?

Vérifiez que la distance entre la station et l'émetteur ne dépasse pas 100 m et qu'il n'y a pas d'interférences (moniteurs, TV, cadres métalliques). Si le signal ne s'affiche pas dans les 2 minutes, retirez les piles des deux appareils, attendez 60 secondes et recommencez l'installation.

Comment régler l'heure manuellement ?

À partir de l'affichage principal, maintenez la touche SET enfoncée 3 secondes. Le format 12h/24h clignote. Sélectionnez avec la touche +, puis appuyez brièvement sur SET pour régler les heures. Utilisez + pour ajuster, puis SET pour les minutes. Appuyez sur SET pour confirmer et revenir à l'affichage normal.

Comment afficher les températures minimales et maximales ?

Appuyez une fois sur la touche MIN/MAX pour afficher les relevés minimums, une nouvelle fois pour les maximums. Pour réinitialiser, maintenez la touche MIN/MAX enfoncée environ 3 secondes lorsque le relevé min ou max est affiché.

Puis-je utiliser plusieurs émetteurs extérieurs ?

Oui, la station peut gérer jusqu'à 3 émetteurs. Pour les ajouter, retirez les piles de tous les appareils, installez les piles du premier émetteur, puis dans les 30 secondes, insérez les piles dans la station. Ensuite, installez le deuxième émetteur dans les 10 secondes suivant l'insertion dans la station, et le troisième de la même manière. La station basculera automatiquement entre les canaux.

Comment changer les piles de la station et de l'émetteur ?

Pour la station : retirez le couvercle du compartiment à piles, insérez 2 piles AAA en respectant la polarité. Pour l'émetteur : faites glisser le couvercle vers le bas, insérez 2 piles AA. Après remplacement, vous devez réinitialiser tous les appareils en suivant la procédure d'installation.

Que signifient les icônes de réception sur l'écran ?

Une icône fixe indique une réception réussie du signal extérieur. Une icône clignotante indique que la station reçoit les données. Aucune icône signifie que la réception a échoué. Vérifiez la distance et les interférences.

Comment accrocher la station au mur ?

Vissez une vis dans le mur en laissant dépasser la tête d'environ 5 mm. Accrochez la station par l'encoche de suspension au dos. Assurez-vous que la station est bien en place. Vous pouvez aussi utiliser le support rabattable pour une pose sur table.

Quels sont les intervalles de mise à jour des températures ?

La température intérieure est relevée toutes les 15 secondes. La température extérieure est transmise toutes les 4 secondes par l'émetteur.

Que faire en cas d'affichage 'OF.L' ?

'OF.L' signifie que la température est en dehors de la plage de mesure. Pour l'intérieur, la plage est -9,9°C à +59,9°C ; pour l'extérieur, -39,9°C à +59,9°C. Si la température revient dans la plage, l'affichage redeviendra normal.

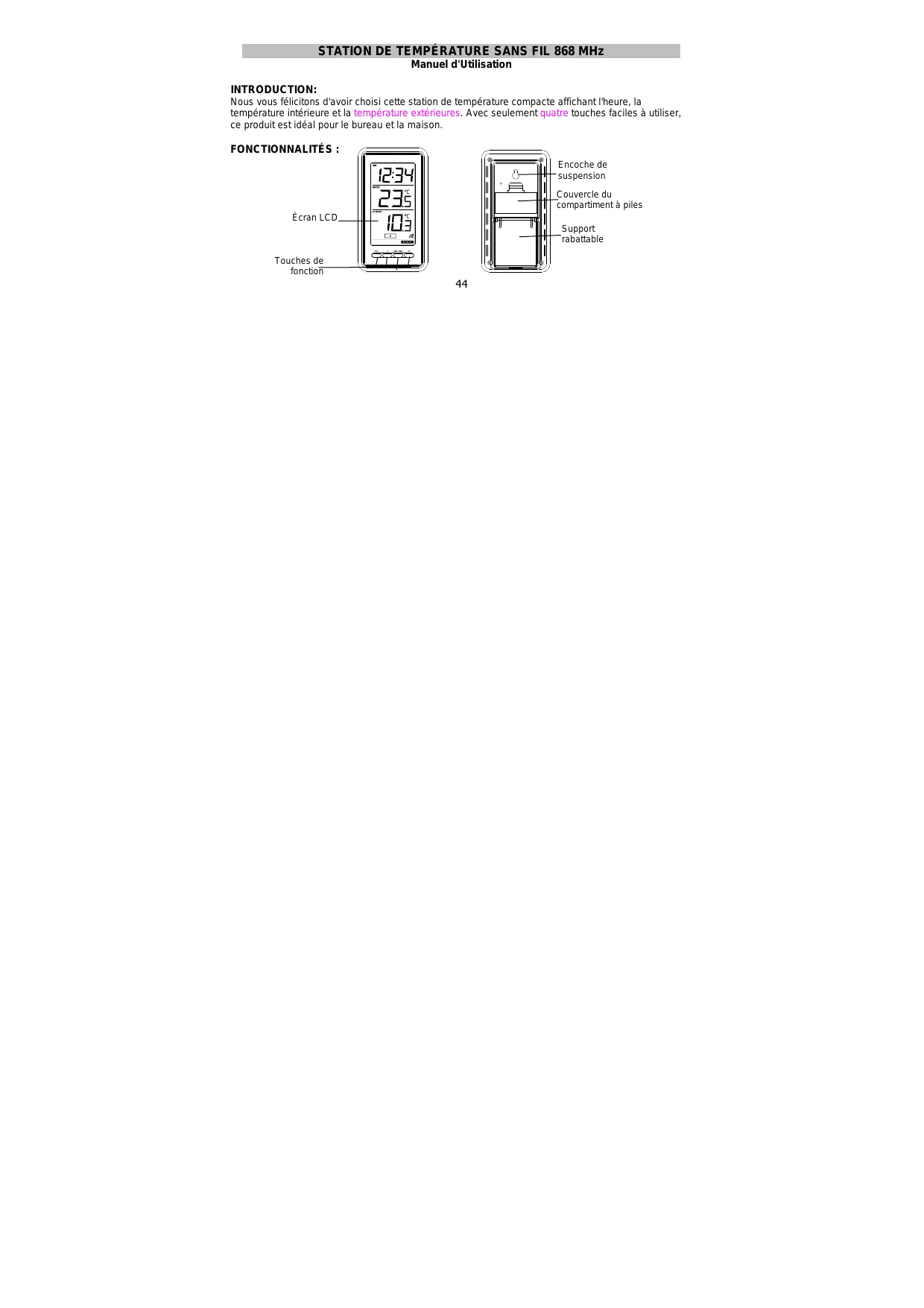

MODE D'EMPLOI WS9160 LA CROSSE TECHNOLOGY

Introduction:

Nous vous félicitons d'avoir choisi cette station de température compacte affichant l'heure, la température intérieure et la température extérieures. Avec seulement quatre touches faciles à utiliser, ce produit est idéal pour le bureau et la maison.

FONCTIONNALITÉS :

Encoche de

suspension

Couverture du

compartiment à piles

Support

rabatable

La station de température

Horloge à quartz au format 12 H ou 24 H (heures et minutes régées manuellement) - Affichage des températures intérieure et extérieure en degrés Celsius (°C) ou Fahrenheit (°F) Relevés minimums et maximums des températures intérieure et extérieure - Peut gérer jusqu'à trois transmetteurs extérieurs Transmission sans fil sur la fréquence de 868 MHz - Intervalles de réception du signal : toutes les 4 secondes Témoins de piles faibles Se pose sur une table ou s'accroche au mur (socle rabattable)

Émetteur de température extérieure

Transmission à distance de la température extérieure vers la station de températures par ondes 868 MHz. Boîtier résistant à l'eau. Support pour fixation murale. (Installer l'émetteur dans un endroit abrité. Éviter l'exposition à la pluie et aux rayons du soleil.)

Avec un seul émetteur :

1. Commencer par installer les piles dans l'émetteur (voir "Installation et remplacement des piles dans l'émetteur" ci-dessous).
2. Dans les 2 minutes qui suivent la mise sous tension de l'émetteur, insérez les piles dans la Station de Températures (voir "Installation et remplacement des piles dans la Station de Températures" ci-dessous). Une fois que les piles sont en place, tous les segments du LCD s'allument brièvement. La température intérieure et l'heure (sous la forme « 0:00 ») s'affichent. Si ces informations ne s'affichent pas dans les 60 secondes, retirez les piles et attendez au moins 60 nouvelles secondes avant de les reinsérer. Une fois que les données intérieures sont affichées, passer à l'étape suivante.
3. Une fois les piles installées, la Station de Températures commence à recevoir les données de l'émetteur.
4. La température extérieure devrait s'afficher sur la Station de Températures. L'icone de réception du signal des données extérieures s'affiche également. Si ce n'est pas le cas dans les 2 minutes qui suivent l'installation, retirer les piles des deux appareils (Station de Température et émetteur) et recommencer la mise en œuvre à partir de l'étape 1.
5. Pour assurer une transmission 868 MHz optimale, la distance entre la Station de Températures et l'émetteur ne doit pas excéder 100m (voir les paragraphes "Installation" et "Réception 868 MHz").

Quand plus d'un émetteur est utilisé

1. Retirer les piles de tous les appareils (Station de Températures et tous les émetteurs en fonctionnement) et attendre 60 secondes
2. Installer les piles dans le premier émetteur
3. Dans les 30 secondes qui suivent la mise sous tension du premier émetteur, installer les piles dans la Station de Températures. Une fois que les piles sont en place, tous les segments du LCD s'allument brièvement, à la suite de quoi l'heure (sous la forme 00:00) et la température interieure s'affichent. Si ces informations ne s'affichent pas sur le LCD dans les 60 secondes qui suivent la mise en œuvre, retirer les piles et attendre au moins 10 secondes avant de les réinstaller.
4. La température extérieure captée par le premier émetteur (Canal 1) devrait s'afficher sur la Station de Températures. Si ce n'est pas le cas dans un décalage de 40 secondes, retirer les piles des deux appareils et recommencer l'installation à partir de l'étape 1.
5. Installer ensuite les piles dans le deuxième émetteur, et ce dans les 10 secondes après avoir installé les piles dans la Station de Températures.
6. La température extérieure du second émetteur et l'odeur ent la mise en œuvre, retirer les piles de tous les appareils et recommencer à partir de l'étape 1.
7. Installer ensuite les piles dans le troisième émetteur, et ce dans les 10 secondes après avoir installé les piles dans le deuxième émetteur.
8. Dans les 40 secondes qui suivent, les données extérieures du troisième émetteur (Canal 3) s'afficheront et l'identification du canal returnera à « 1 ». Dans le cas contraire, recommencer l'installation à partir de l'étape 1.

Une fois les trois émetteurs en fonctionnement, il peut être nécessaire de vérifier les relevés affichés sur la Station de Températures afin de savoir à quel émetteur chaque relevé correspond.

Important :

Des problèmes de transmission peuvent apparaitre si les capteurs supplémentaires ne sont pas mis en œuvre conformément aux indications ci-dessus. En cas de problèmes de transmission, changer les piles de tous les appareils et recommencer l'installation à partir de l'étape 1.

Installation et remplacement des PILES de la station de temperatures

La station de températures fonctionne avec 2 piles 1,5 V de type AAA, IEC LR3. Lorsque le remplacement des piles est nécessaire, l'icône de piles faibles s'affiche à l'écran LCD. Pour installer ou remplacer les piles, veillez suivre les étapes ci-après :

1. Retirez le couvercle du compartiment à piles.
2. Insérez les piles en respectant la polarité (voir le marquage).
3. Remplacez le couvercle du compartiment des piles.

Installer et remplacer les PILES dans l'emetteur de temperature

L'émetteur de température fonctionne avec 2 piles AA, IEC LR6, 1.5V. Pour les installer ou les remplacer, suivre les étapes ci-dessous;

1. Ouvrir le compartiment des piles en le faisant glisser vers le bas.
2. Installer les piles en respectant les polarités (voir le marquage).
3. Replacer le couvercle.

Note :

Lors du remplacement des piles dans l'un des appareils (base ou émetteur), il est nécessaire de réinitialiser tous les appareils conformément à la procédure d'installation indiquée ci-dessus. En effet, un code de sécurité est attribué de façon aléatoire par l'émetteur au moment de sa mise en fonction et ce code doit être reçu et stocké en mémoire par le Réveil météo, et ce dans les 3 minutes qui suivront l'installation des piles.

Reemplacement des PILES:

Nous vous conseillons de remplacer les piles de tous les éléments annuellement afin de garantir la précision des relevés.

Participez à la protection de l'environnement. Rapportez les piles usées à un centre de collecte agréé.

Station de températures :

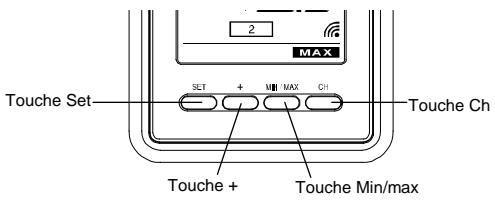

La station de températures dispose de seulement quatre touches de fonction, faciles à utiliser.

Touche set (réglage)

• Appuyez sur la touche pendant 3 secondes environ pour entrer dans la fonction « Réglage Manuel ».

Touche min/max (températures min/max)

• Permet de basculer entre les relevés minimum et maximum de températures intérieure et extérieure.
• Maintenir cette touche enfoncée pour réinitialiser les relevés minimum et maximum lorsque le relevé est affiché à l'écran

• Permet d'ajuster la valeur lors des réglages

Touche ch (canal)

Permet d'alterner entre les émetteurs extérieurs 1, 2 et 3 (si plus d'un émetteur est utilisé)

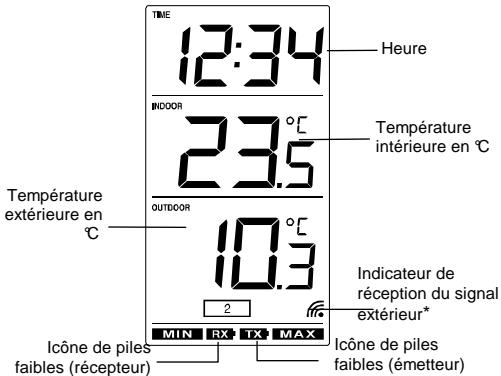

ÉCRAN LCD ET PARAMÉTRAGE :

Lorsque le signal est réceptionné par la station de températures, l'icône reste affichée à l'écran (l'icône ne sera pas affichée si la réception échoue). L'utilisateur peut ainsi s'assurer de la bonne réception du signal (icône affichée) ou de l'échec de réception (icône absence). Un signal de réception qui clignote indique une réception en cours des données extérieures.

Pour une meilleure lecture de l'écran LCD, elle-ci est divisée en 3 sections affichant les informations de l'heure, de la température intérieure et des données extérieures.

Section 1 - HEURE

• Affichage de l'heure.

Section 2 - temperature intérieure

• Affichage de la température intérieure

Section 3 - temperature extérieure

• Affichage de la température extérieure.

Réglage MANUEL :

FORMAT DE L'HEURE 12 / 24 H ET UNITS DE TEMPERATURE (°C/°F)

Vous pouvez sélectionner l'affichage de l'heure soit au format 12 H, soit au format 24 H :

Remarque:

Lorsque le format 12 H est sélectionné, la température s'affiche automatiquement en °F ; lorsque le format 24 H est sélectionné, la température s'affiche automatiquement en °C.

1. À partir de l'affichage principal, appuyez sur la touche set pendant 3 secondes environ. Le chiffre "12h" ou "24h" clignote alors.
2. Appuyez sur la touche + pour sélectionner le format souhaité.
3. Appuyez ensuite brievement sur la touche set pour passer au RÉGLAGE MANUEL DE L'HEURE.

Réglage MANUEL de l'heure

L'heure de la station de température peut être réglée manuellement de la manière suivante :

1. Le chiffre des heures clignote à l'écran.
2. Appuyez sur la touche + pour régler les heures (maintenir cette touche enfoncée pour un réglage rapide). Appuyez ensuite sur la touche set pour confirmer et passer au réglage des minutes.
3. Les minutes clignotent. Appuyez sur la touche + pour régler les minutes (maintenir cette touche enfoncée pour un réglage rapide). Appuyez de nouveau sur la touche set pour confirmer et revenir à l'affichage principal.

Affichage des relevés minimum et maximum :

Les relevés minimums et maximums de température intérieure et de température extérieure peuvent être affichés de la manière suivante :

1. Appuyez sur la touche min/max pour afficher les relevés minimums de températures interieure et extérieure.

1. Appuyez de nouveau sur la touche min/max pour afficher les relevés maximums de températures intérieure et extérieure.

Réinitialisation des relevés minimum et maximum :

Les relevés minimums et maximums de températures intérieure et extérieure peuvent être réinitialisés

Appuyez sur la touche min/max pour afficher les minima. 2. Appuyez ensuite sur la touche min/max pendant 3 secondes environ pour réinitialiser simultanément toutes les données minimum/maximum aux valeurs actuelles. 3. Les données de tous les capteurs intérieur et extérieur seront réinitialisées en même temps.

Emetteur de temperature:

La température extérieure est relevée et transmise toutes les 4 secondes environ.

La portée de l'émetteur de température peut être sensible à la température de son environnement et réduite par température très froide. Veuillez tenir compte de cette information lors de l'installation de l'émetteur.

RECEPTION 868MHZ

La Station de Températures devait recevoir les données de température extérieure dans les minutes qui suivent la mise en œuvre.

En cas de non réception des données de température dans les 2 minutes qui suivent la mise en œuvre (l'icone de réception ne s'affichant pas sur la Station de Températures), vérifier les points suivants :

1. La Station de Températures ou l'émetteur devrait être située à 1,5 - 2 mètres au moins de toutes sources d'interférences telles que moniteurs d'ordinateurs ou téléviseurs.
2. Eviter de positionner la Station de Températures sur ou à proximité immédiate de cadres de fenêtres métalliques.
3. L'utilisation d'autres appareils électriques tels que des casques ou enceintes fonctionnant sur la même fréquence (868MHz) peut empêcher une bonne transmission et réception du signal.
4. Des voisins utilisant des appareils électriques sur la fréquence 868MHz peuvent aussi brouiller la transmission des données.

Lorsque la réception du signal 868MHz est correcte, il est conseillé de ne pas rouvrir le couvercle des piles de l'émetteur ou de la Station de Températures, les piles risquant de se dégager de leurs contacts et d'entraîner un « faux ré-enclenchement ». Dans pareil cas, il faut ré-enclencher tous les appareils (voir le paragraphe « Installation » ci-dessus) afin d'éviter les problèmes de transmission.

Le rayon de transmission de l'émetteur de température est d'environ 100m (en espace dégagé). Cependant, cela dépend de l'environnement et des niveaux d'interférence. Si la réception reste impossible alors que tous ces facteurs ont été respectés, il est conseillé de ré-enclencher tous les appareils (voir le paragraphe « Installation » ci-dessus).

Témoin de PILES faibles

Des témoins de piles faibles s'affichent sur le LCD lorsqu'il est nécessaire de changer les piles (un témoin pour la station de températures, et un autre pour l'émetteur).

Positionnement de la station de temperatures:

La station de températures est équipée d'un support rabattable, offrant le choix d'un positionnement sur une table ou d'une fixation murale. Avant de procéder à une fixation murale, vérifie la bonne réception des relevés de température extérieure aux emplacements sélectionnés.

Fixation murale

1. Vissez une vis dans le mur choisi, en laissant dépasser la tête d'environ 5 mm.
2. Accrochez la station de températures sur la vis. Prenez bien l'enclencher sur la vis avant de la relacher.

Mise en PLACE de l'emetteur de temperature

L'émetteur est fourni avec un support qui peut se fixer au mur à l'aide des deux vis fournies. Il peut aussi être posé sur une surface plane en enclenchant l'émetteur sur le support.

Fixation murale

1. Fixer le support au mur désiré à l'aide des vis et chevilles fournies
2. Encastrer l'émetteur de température dans le support.

Note :

Avant de fixer l'émetteur au mur de façon définitive, placer tous les appareils aux endroits désirés et s'assurer du besoin de réception de la température extérieure. En cas de non réception du signal, changer l'émetteur de place, ici pouvant généralement aider à la réception du signal.

SOIN et entretien :

• Évitez les extrêmes de température, vibrations et chocs, car ils peuvent endommager les unités et provoquer des prévisions et relevés imprécis. Nettoyez les boîtiers et l'écran à l'aide d'un chiffon doux humide uniquement. Ne pas utiliser de solvant ou produit abrasif au risque de rayer l'écran LCD et les boîtiers.
• Ne pas immerger les appareils dans l'eau. Retirez immédiatement les piles usagées afin d'éviter les fuites et les dégâts. Remplacez-les uniquement par des piles neuves du type recommandé.
• Ne pas tenter de réparer les appareils. Retournez-les au point d'achat d'origine pour réparation par un ingénieur qualifié. Ouvrir les appareils ou les trafiquer en annule la garantie.
• Ne pas exposer les appareils à des changements extrêmes et soudains de température; ceci peut provoquer des modifications rapides des prévisions et réduire ainsi leur précision.

Plage de mesure des températures

Intérieur: -9,9°C à +59,9°C (résolution de 0,1°C) ("OF. L" affiché en dehors de cette plage)

Extérieur: -39,9°C à +59,9°C (résolution de 0,1°C) ("OF. L" affiché en dehors de cette plage)

Intervalle de relevé de la

température intérieure 15 secondes

Intervalle de relevé des

données extérieures

4 seconds

Alimentation

Station de températures : 2 x AAA, IEC LR3, 1,5 V

Émetteur de température extérieure : 2 x AA, IEC LR6, 1,5 V

Durée de vie des piles : environ 12 mois (piles alcalines recommandées)

Station de température : 84 x 22,6 x 149 mm

Émetteur de température extérieure : 38,2 x 21,2 x 128,3 mm

Information du consommateur :

Les déchets électriques et électroniques contiennent des substances dangereuses. La décharge sauvage ou en milieu non autorisé des déchets électroniques endommage sérieusement notre environnement.

Veuillez contacter les autorités locales pour connaître les adresses des centres de collecte ou de tri agréés.

Désormais, tous les appareils électroniques doivent être recyclés. L'utilisateur doit participer activement à la réutilisation, au recyclage et à la récupération des déchets électriques et électroniques. La mise au rebut non réglementée des déchets électroniques peut nuire à la santé publique et à la qualité de notre environnement.

Comme indiqué sur l'emballage et sur le produit, nous vous conseillons vivement de lire le manuel d'instructions, ici dans votre intérêt. Il est rappelé que ce produit ne doit pas être jeté avec les ordures ménagères.

Ni le fabricant ni le fournisseur ne peut être tenu responsable d'éventuels relevés incorrects et des

conséquences qui pourraient en découler.

Ce produit est conçu uniquement pour une utilisation domestique comme indicateur de la température.

Ce produit ne doit pas être utilisé à des fins médicales ou à titre d'information du public.

Les caractéristiques de ce produit peuvent être modifiées sans préavis.

Ce produit n'est pas un jouet; tenir hors de la portée des enfants.

Aucune partie de ce manuel ne peut être reproduite sans l'autorisation écrite et préalable du fabricant.

Résumé de la Déclaration de Conformité : Nous certifions que ce dispositif de transmission sans fil est conforme aux dispositions essentielles de la Directive R&TTE 1999/5/CE.
