FOIRE AUX QUESTIONS - JAMMAN DELAY LOOPER PHRASE SAMPLER DIGITECH

Comment puis-je enregistrer une boucle sur le DIGITECH JAMMAN DELAY LOOPER ?
Pour enregistrer une boucle, appuyez sur le bouton 'Record' pendant que vous jouez. L'appareil commencera à enregistrer votre performance. Appuyez à nouveau sur 'Record' pour arrêter l'enregistrement.
Comment puis-je effacer une boucle enregistrée ?
Pour effacer une boucle, sélectionnez la boucle que vous souhaitez supprimer à l'aide des boutons de navigation, puis maintenez enfoncé le bouton 'Delete' jusqu'à ce que l'écran affiche une confirmation de suppression.
Pourquoi le son de ma boucle est-il déformé ?
La déformation du son peut être due à un niveau d'entrée trop élevé. Réduisez le volume de votre instrument ou ajustez le niveau d'entrée sur l'appareil pour obtenir un son plus clair.
Comment utiliser les effets de délai avec le looper ?
Pour utiliser les effets de délai, activez le mode de délai en utilisant le bouton approprié. Vous pouvez ensuite ajuster les paramètres de délai pour obtenir le son désiré avant d'enregistrer votre boucle.
L'appareil ne s'allume pas, que faire ?
Vérifiez que l'appareil est correctement alimenté. Assurez-vous que le câble d'alimentation est connecté ou que les piles sont chargées. Si le problème persiste, essayez avec un autre adaptateur secteur.
Comment puis-je changer le tempo de la boucle ?
Pour changer le tempo, utilisez le bouton 'Tempo' pour ajuster la vitesse de la boucle. Vous pouvez également synchroniser le tempo avec un appareil externe via MIDI.
Est-il possible de connecter plusieurs instruments au DIGITECH JAMMAN DELAY LOOPER ?
Oui, vous pouvez connecter plusieurs instruments en utilisant des mélangeurs ou des pédales de commutation pour diriger le signal vers l'entrée de l'appareil.
Comment puis-je sauvegarder mes boucles ?
Les boucles peuvent être sauvegardées dans la mémoire de l'appareil. Sélectionnez la boucle que vous souhaitez sauvegarder, puis appuyez sur le bouton 'Save' et choisissez un emplacement de mémoire.
Le son de ma boucle est décalé, que faire ?
Un son décalé peut être causé par un délai de latence. Assurez-vous que le mode 'Quantize' est désactivé si vous souhaitez un enregistrement en temps réel. Vérifiez également les connexions pour tout problème potentiel.
Comment puis-je mettre à jour le firmware de l'appareil ?
Pour mettre à jour le firmware, visitez le site web de DIGITECH pour télécharger la dernière version du firmware. Suivez les instructions fournies pour effectuer la mise à jour via USB.

MODE D'EMPLOI JAMMAN DELAY LOOPER PHRASE SAMPLER DIGITECH

Ces symboles internationaux indiquent la présence de dangers électriques liés à ce produit. Le symbole de l’éclair indique la présence de tensions électriques dangereuses dans l’appareil. Le point d’exclamation invite l’utilisateur à lire le mode d’emploi. Ces symboles vous indiquent que le produit ne contient aucune pièce que vous puissiez remplacer vous-même. N’ouvrez pas le boîtier du produit. N’essayez pas de réparer le produit. Confiez toutes les réparations à un personnel qualifié. L’ouverture du boîtier pour une raison ou une autre annule automatiquement la garantie du fabricant. Évitez d’exposer le produit à la pluie ou à l’humidité. En cas de projection liquide, placez le produit immédiatement hors tension et confiez-le à votre revendeur qui s’occupera des réparations. Déconnectez l’appareil du secteur en cas d’orage ou si vous ne l’utilisez pas pendant longtemps. CONSIGNES DE SÉCURITÉ

CONSIGNES À RESPECTER SI L’APPAREIL EST FOURNI AVEC UN CORDON SECTEUR.

ATTENTION : CET APPAREIL DOIT ÊTRE RELIÉ À UNE PRISE SECTEUR AVEC MISE À LA TERRE. Le code de couleur du cordon secteur est le suivant : VERT et JAUNE - Terre

VEILLEZ À NE PAS OBSTRUER LES OUÏES DE VENTILATION. INSTALLEZ L’APPAREIL EN SUIVANT LES INSTRUCTIONS DU FABRICANT.

N’INSTALLEZ PAS L’APPAREIL PRÈS D’UNE SOURCE DE CHALEUR (RADIATEUR, AMPLIFICATEUR, ETC.). UTILISEZ UNIQUEMENT LES FIXATIONS/ACCESSOIRES SPÉCIFIÉS PAR LE FABRICANT. DÉCONNECTEZ L’APPAREIL DU SECTEUR LORS DES ORAGES OU DES LONGUES PÉRIODES D’INUTILISATION. Ne modifiez pas la liaison de sécurité de la fiche secteur. Les fiches polarisées possèdent une lame plus large que l’autre. Les fiches avec terre possèdent une broche supplémentaire pour la mise à la terre. Il s’agit d’un élément de sécurité. Si la fiche fournie ne correspond pas au format de la prise secteur, faites remplacer la prise par un électricien. Évitez de marcher ou de pincer le cordon secteur, en particulier au niveau des fiches, prises et connecteurs de l’appareil. Utilisez ce produit uniquement avec un chariot, un trépied, un support ou une table spécifié par le fabricant ou vendu avec l’appareil. Lorsque vous utilisez un chariot, prenez toutes les précautions lors des déplacements pour éviter tout accident.

Ces couleurs peuvent différer de celles utilisées pour votre prise secteur. Dans ce cas, procédez comme suit :

• Le fil vert et jaune doit être connecté à la borne repérée par la lettre E ou le symbole de terre, ou de couleur verte (ou verte et jaune). • Le fil bleu doit être relié à la borne N, ou de couleur noire. • Le fil marron doit être relié à la borne L, ou de couleur rouge. Il se peut que vous deviez utiliser un cordon secteur différent de celui fourni, selon le type de prise secteur disponible sur le lieu de l’installation. Pour changer la fiche, consultez un électricien qualifié — celui-ci doit utiliser le tableau ci-dessous. Le fil vert/jaune doit être connecté directement au boîtier.

CONDUCTEUR COULEUR DE FIL Normal

Variation DÉCONNEXION DU SECTEUR : Utilisez la fiche secteur. Pour l’utilisation dans un Rack/ système ne permettant pas d’accéder à l’embase, équipez le Rack/système d’un interrupteur d’alimentation omnipolaire avec une séparation de contacts d’au moins 3 mm. POUR LES APPAREILS ÉQUIPÉS D’UN SUPPORT DE FUSIBLE EXTERNE : Remplacez le fusible uniquement par un autre de type et de valeur identiques. TENSIONS SECTEUR MULTIPLES : Cet appareil peut nécessiter l’utilisation d’un cordon et/ou d’une fiche secteur différente, selon la source d’alimentation disponible sur le lieu d’utilisation ou d’installation. Reliez cet appareil uniquement à une source secteur correspondant aux valeurs indiquées à l’arrière de l’appareil. Pour réduire les risques d’électrocution ou d’incendie, confiez les réparations à un personnel qualifié.

CONSIGNES DE SÉCURITÉ IMPORTANTES COMPATIBILITÉ

ÉLECTROMAGNÉTIQUE Cet appareil est conforme aux normes fédérales, alinéa 15, comme indiqué dans la Déclaration de conformité.

L’utilisation est sujette à deux conditions : • •

C e appareil ne doit pas causer d’interférences, et

cet appareil doit pouvoir accepter les interférences reçues, dont les interférences qui peuvent être néfastes à son fonctionnement.

L’utilisation de ce produit doit être évitée à proximité d’un champ électromagnétique.

2002/95/EC, aux directives WEEE 2002/96/EC En ce qui concerne la directive 2005/32/EC et la norme CE

1275/2008 du 17 décembre 2008, ce produit est conçu, produit, et classé comme Équipement Audio Professionnel et de ce fait, il est exempté de cette directive.

En ce qui concerne la directive CE 2005/32/EC et la norme

CE 278/2009 du 6 avril 2009 : ces régulations s’appliquent aux adaptateurs secteur de Classe A (avec une seule sortie). L’adaptateur secteur fourni avec ce produit offre plusieurs sorties et, de ce fait, il est exempté de cette directive.

Pour les autres pays, veuillez contacter votre administration locale pour connaître la méthode de mise au rebut appropriée.

En procédant ainsi, vous êtes assuré que votre produit sera correctement traité, récupéré et recyclé afin de prévenir les effets négatifs possibles sur l’environnement et la santé.

2. DigiTech garantit ce produit, uniquement lorsqu’il est utilisé aux États-Unis, comme étant dépourvu de défaut de pièces et de main-d’œuvre dans le cadre d’une utilisation normale.

3. Concernant cette garantie, la responsabilité de DigiTech est limitée à la réparation ou à l’échange du matériel reconnu défectueux, à condition que le produit soit retourné ACCOMPAGNÉ DE L’AUTORISATION DE RETOUR, à DigiTech, où les pièces et la main-d’œuvre sont couverts pour une période d’un an (cette garantie est étendue à six ans lorsque le produit a été correctement enregistré par courrier ou sur notre site Internet). On peut obtenir un numéro d’autorisation de retour en téléphonant à DigiTech. La société n’est pas responsable des dommages consécutifs à l’utilisation du produit (dans n’importe quel circuit ou assemblage). 4. La fourniture de la «preuve d’achat» incombe au consommateur. 5. DigiTech se réserve le droit de modifier la présentation du produit, d’y apporter des ajouts ou des améliorations, sans aucune obligation d’installer ces mêmes modifications sur les produits déjà fabriqués. 6. Le consommateur perd les bénéfices de cette garantie si le produit a été ouvert et si quelqu’un d’autre qu’un technicien de DigiTech est intervenu, ou si le produit a été utilisé à une tension qui ne correspondait pas à celle prescrite par le fabricant. 7. Les présentes consignes remplacent toutes les autres garanties, exprimées ou supposées, et DigiTech n’assume ni n’autorise qui que ce soit à assumer les obligations ou responsabilités en rapport avec la vente de ce produit. DigiTech ou ses revendeurs ne sont en aucun cas responsables des dommages exceptionnels ou conséquents ou des délais d’application de cette garantie pour des raisons hors de leur contrôle. REMARQUE : Les informations de ce mode d’emploi sont sujettes à modifications sans préavis. Certaines informations contenues dans ce mode d’emploi peuvent être erronées du fait de modifications apportées au produit ou au système d’exploitation depuis la version de ce mode d’emploi. Les informations contenues dans ce mode d’emploi annulent et remplacent toutes les versions antérieures.

Table des matières

Généralités1 Mise en œuvre - Connexions2 Mise en œuvre - Looper3 Mise en œuvre - Délai8 Visite guidée - Face avant12 Trajet du signal24 Types de délais et paramètres27 Sauvegarde/chargement des délais28 Réglage du temps de retard avec le contacteur Delay Tempo 30 Synchronisation du Tempo de délai sur le tempo de la boucle32 Pédale d’expression et délai34 Sélectionner une boucle36 Enregistrer une boucle38 Fonctions Undo, Redo, et Clear42 Annuler (Undo) un Overdub 42 Pour revenir en arrière (Redo) 42 Suppression des Overdubs/phrases non sauvegardées 42 Modes d’arrêt44 Sauvegarde/copie des phrases46 Sauvegarde des changements de boucle 46 Copie d’une boucle dans une autre mémoire 46 Réglage du tempo d’enregistrement50 Time Stretch à l’arrêt52 Time Stretch en cours de lecture52

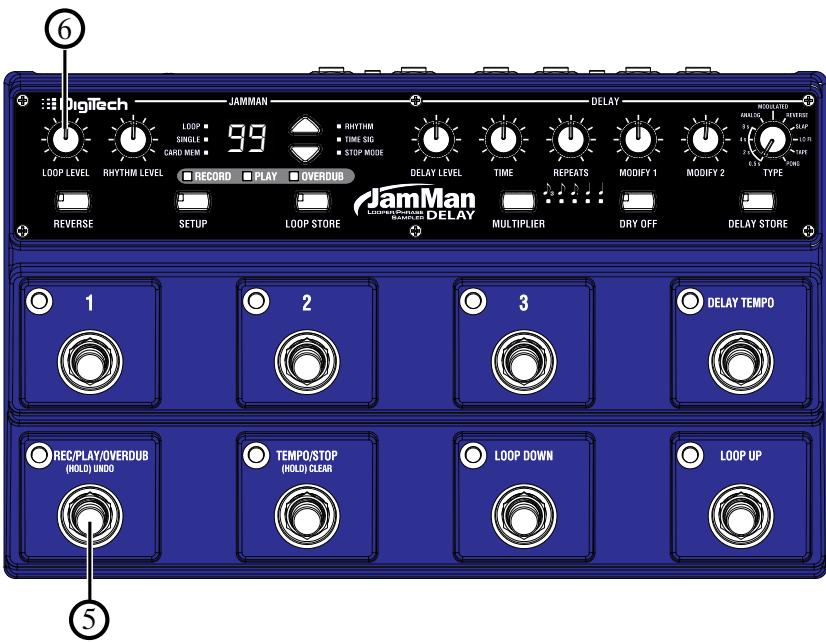

Pédale d’expression et Looper58

Suppression des boucles individuelles60 Supprimer toutes les boucles - mémoire interne 62 Utilisation des cartes optionnelles SD/SDHC64 Cartes non formatées 65 Supprimer toutes les boucles de la carte mémoire 66 Initialisation sur les réglages d’usine68 Pédalier FS3X optionnel69 Logiciel JamManagerTM Librarian70 Caractéristiques techniques71 USB vous permet de vous synchroniser sur le logiciel DigiTech gratuit de gestion de vos boucles JamManager™. Il organise et sauvegarde vos boucles sur PC ou sur Mac. JamManager vous permet aussi de créer des JamLists pour vos concerts. Le délai du JamMan Delay est un délai stéréo très puissant avec 3 mémoires de Presets totalement programmables que vous pouvez charger instantanément au pied. Une palette de types de 8 délais vous offre une polyvalence inégalée en vous permettant de créer quasiment n’importe quel son de délai. Avec un temps de retard de 16 secondes, un contacteur de Tap tempo, et le Morphing total des réglages de délai par pédale externe, le JamMan Delay devient la nouvelle référence.

•  Lecture inversée des boucles 3 modes d’arrêt (arrêt, fini et fondu) Fonction de Time Stretching permettant d’accélérer ou de ralentir les boucles sans modifier la hauteur 16 secondes de délai stéréo 3 Presets de délais programmables 8 types de délais uniques : numériques, à bande, analogique, inversé, et modulé Entrée pour pédale d’expression pour le Morphing entre 2 réglages de délais ou pour contrôler le niveau de lecture des boucles Trajet du signal non traité pour les boucles d’effets parallèles 8 contacteurs au pied ultra résistants en métal pour les boucles et les délais Pédale optionnelle offrant des fonctions main-libre.

*Avec carte mémoire SDHC optionnelle de 16 Go ou plus

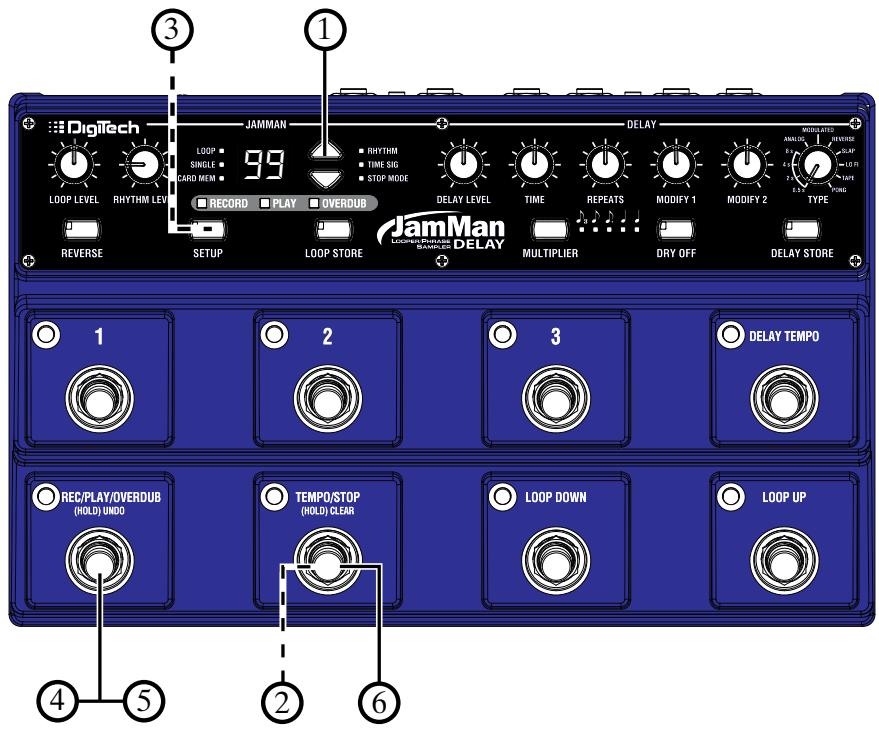

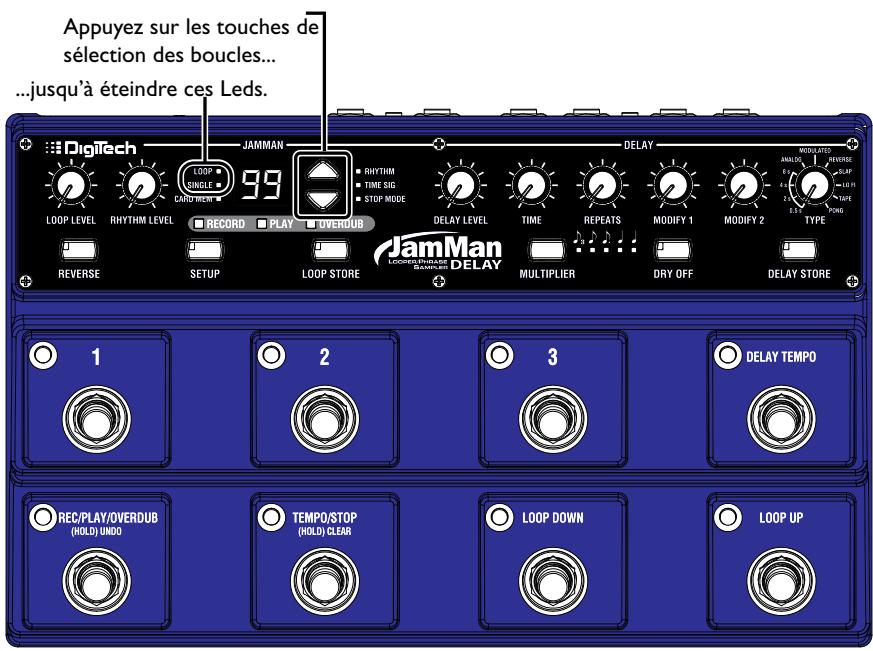

Tournez le bouton Loop Select ou appuyez sur les contacteurs au pied Loop

Up/Loop Down jusqu’à éteindre les Leds Loop et Single.

Appuyez sur les touches de sélection des boucles...

...jusqu’à éteindre ces Leds.

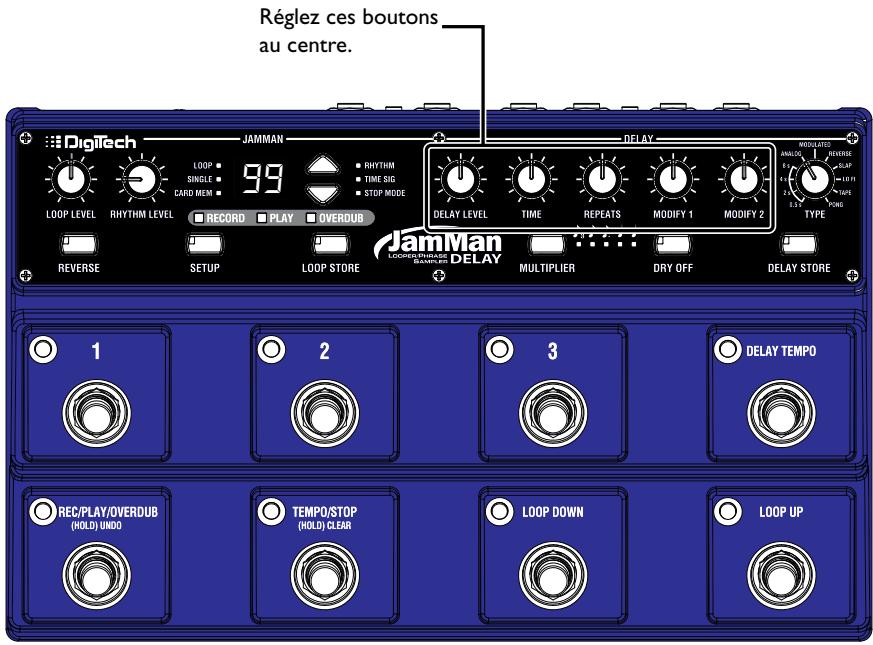

Réglez le bouton LOOP LEVEL au centre et le bouotn RHYTHM LEVEL sur

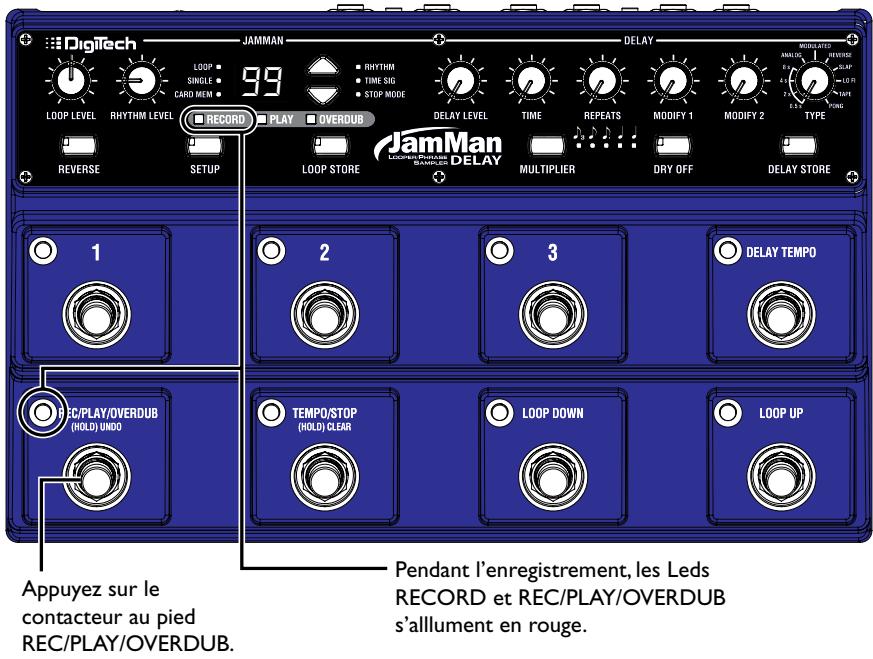

RECORD et REC/PLAY/OVERDUB s’alllument en rouge.

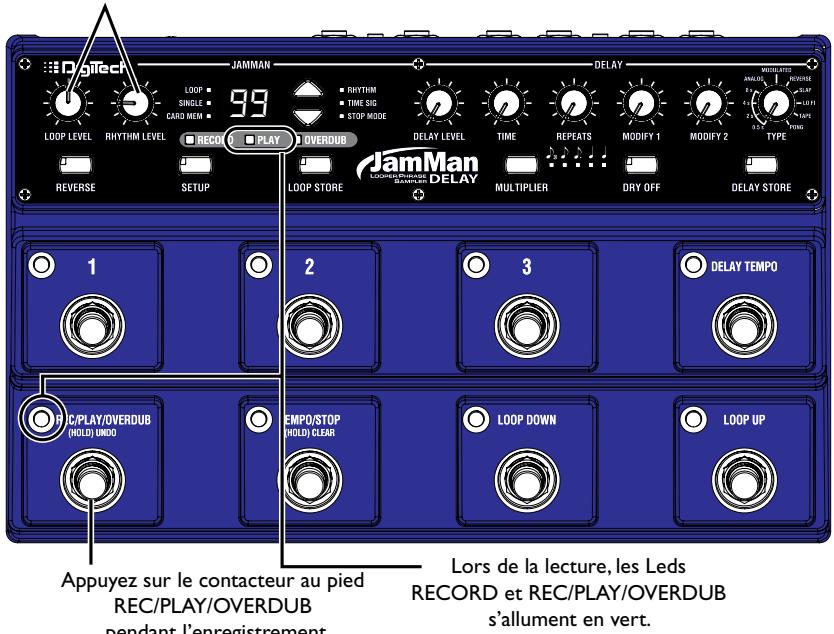

Mise en œuvre - Looper

4. Lancez la boucle en lecture Appuyez sur le contacteur rec/play/overdub pendant l’enregistrement pour définir le point de boucle et lancer la lecture depuis le début. La Led des contacteurs Rec/Play/Overdub et Play s’allument en vert. Réglez les boutons loop level et rhythm level. Réglez les boutons LOOP LEVEL et RHYTHM LEVEL selon vos besoins.

Lors de la lecture, les Leds

Appuyez sur le contacteur au pied RECORD et REC/PLAY/OVERDUB REC/PLAY/OVERDUB s’allument en vert. pendant l’enregistrement pour arrêter l’enregistrement et lancer la lecture.

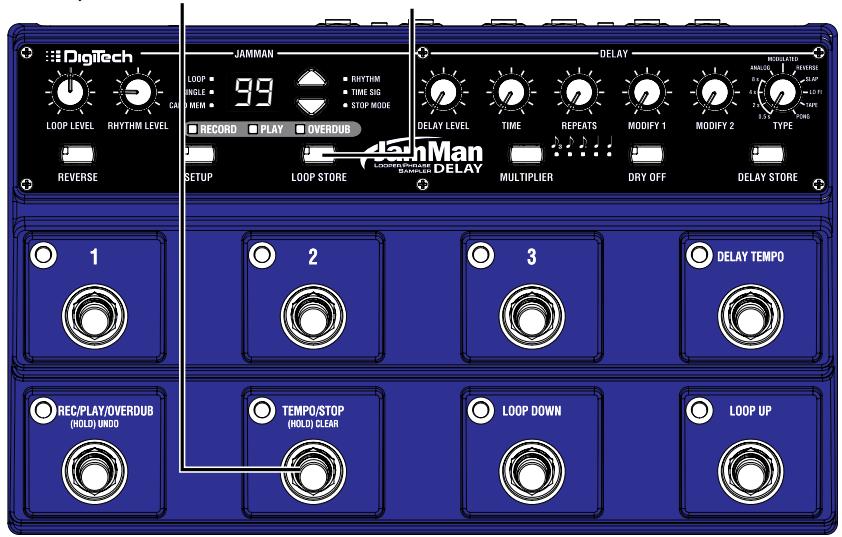

Commencez par appuyer sur le contacteur au pied TEMPO/STOP pour arrêter la lecture.

Appuyez ensuite deux fois sur la touche STORE pour enregistrer la boucle.

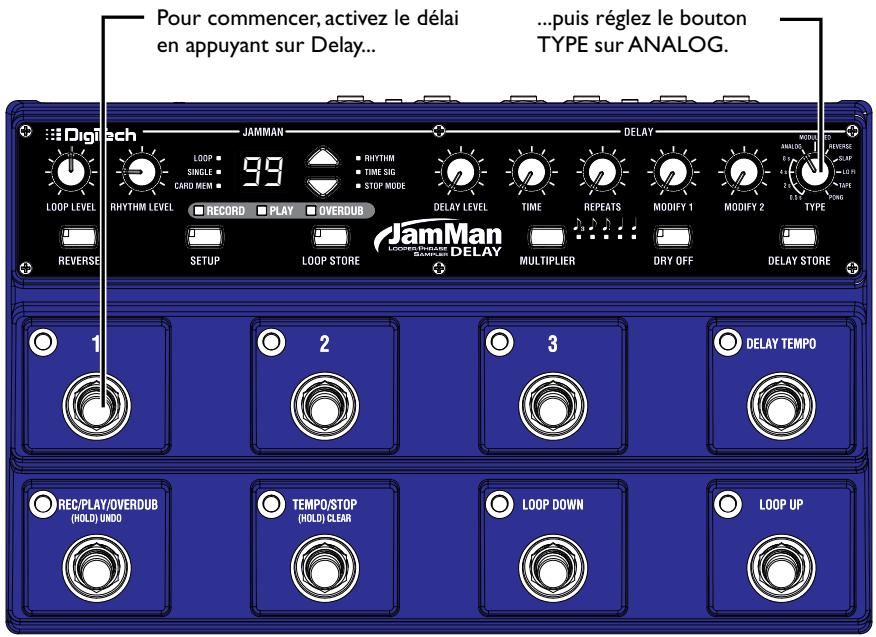

Pour commencer, activez le délai en appuyant sur Delay...

Tapez sur le contacetur DELAY TEMPO au moins deux fois pour défininr le tempo du délai.

Remarque :Vous pouvez adapter le tempo du délai à celui de la boucle ; voir en page 32 pour de plus amples informations.

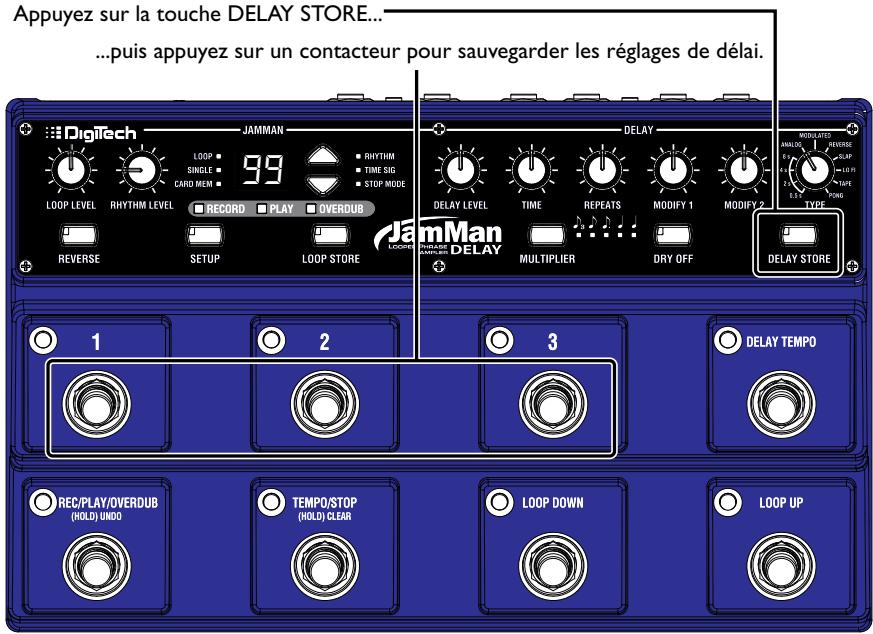

Appuyez sur la touche DELAY STORE... ...puis appuyez sur un contacteur pour sauvegarder les réglages de délai.

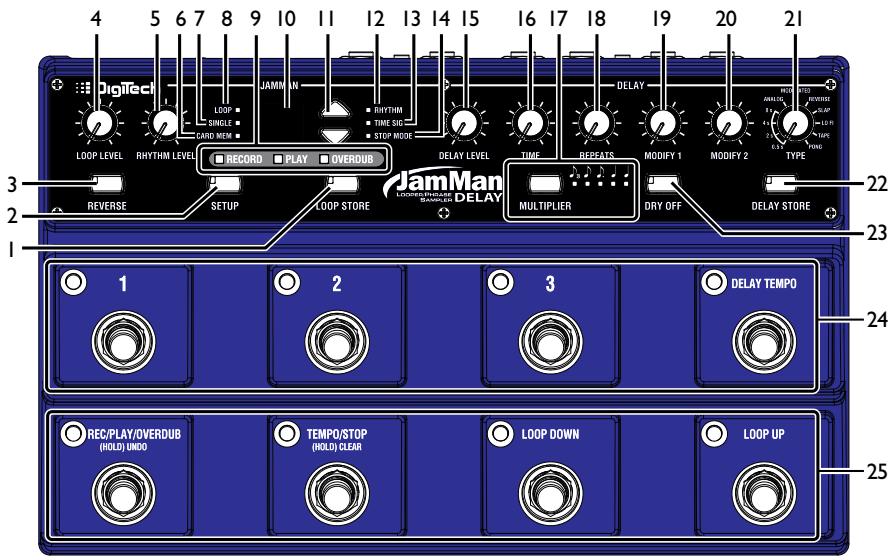

Playback (lecture), et Overdub. Ces Leds s’allument en fonction du statut en cours de la boucle.

Ces touches vous permettent de sélectionner différentes mémoires de boucles et d’effectuer d’autres sélections, selon le mode de fonctionnement (modes Time Signature, Rhythm Type, et Stop).

12. Led Rhythm Cette Led rouge s’allume lorsque vous sélectionnez la piste rythmique pour enregistrer et lire. Vous ne pouvez entendre les rythmes que lorsque le bouton Rhythm Level est monté. 13. Led Time Signature Cette Led rouge s’allume lorsque vous sélectionnez la signature rythmique d’une mémoire de boucle. Notez que ce paramètre ne peut être modifié que pour un emplacement mémoire sans phrase enregistrée.Vous pouvez sélectionner de 2 à 15 temps par mesure. Pour enregistrer en 5/4, sélectionnez 5 à l’écran. Pour enregistrer en 7/8, sélectionnez 7 à l’écran, etc. 14. Led Stop Mode Cette Led rouge s’allume lorsque vous sélectionnez le mode d’arrêt de la boucle courante. Appuyez sur Setup jusqu’à ce que cette Led s’allume, puis utilisez les touches de sélection de boucle haut/bas pour modifier le mode d’arrêt : Stop, fin, et fondu.

Lorsque vous sélectionnez le Reverse Delay, ce bouton sert de mixage signal traité/non traité. En position maximale, vous entendez le signal retardé uniquement (sans signal non traité). 16. Bouton Time Détermine le temps de retard dans la plage sélectionnée avec le bouton Type. En position minimum, vous obtenez le temps de retard minimum de la plage sélectionnée. En position maximum, vous obtenez le temps de retard maximum de la plage (voir page 26 pour connaître les plages exactes).Vous pouvez augmenter le temps de retard en tapant sur le contacteur Delay Tempo (voir page 30). 17. Touche et Leds Multiplier La touche Multiplier vous permet de modifier la vitesse des répétitions par un multiple ou un sous-multiple fixe du temps de retard. La multiplication/division du tempo permet aussi de créer des répétitions qui ne sont pas dans le temps. Par exemple, en utilisant la croche pointée sur un retard unique, vous pouvez jouer en croches et obtenir des répétitions qui viennent s’intercaler dans vos notes. Lorsque la fonction Delay Tempo Sync est activée, vous accédez à une 6ème valeur (toutes les Leds Multiplier sont allumées). Dans ce cas, le temps de retard essaye de correspondre à la longueur de la phrase de la boucle avec un maximum de 16 secondes. Si la boucle dépasse 16 secondes, le temps de retard correspond à la moitié pour s’adapter.

Ce bouton permet de modifier un paramètre de délai spécifique.Voir en page 27 pour de plus amples informations.

21. Bouton Type Le bouton Type vous permet de sélectionner le type de délai et la plage de temps de retard. Voir en page 26 pour consulter la liste des types de délais. 22. Touche Delay Store Cette touche permet de sauvegarder les réglages de délai sous l’un des 3 contacteurs au pied. 23. Touche Dry Off Cette touche coupe le signal non traité du JamMan® Delay. Appuyez sur cette touche lorsque vous utilisez le JamMan Delay dans une boucle d’effets externe d’un équipement (boucle d’effets externe d’un ampli, par exemple, où le signal de la guitare est envoyé en parallèle sur la boucle externe). Maintenez la touche enfoncée pendant 2 secondes pour activer/désactiver cette fonction.

Ces contacteurs au pied activent les Presets de délai du JamMan® Delay. Les contacteurs 1 – 3 sélectionnent les Presets de délai 1 à 3. Appuyez sur l’un d’entre eux pour activer le Preset (Led allumée). Pour bypasser le délai, appuyez à nouveau sur le même contacteur (la Led s’éteint). Le contacteur Delay Tempo modifie le temps de retard en appuyant en rythme sur le tempo souhaité. Contacteurs au pied du Looper Ces 4 contacteurs au pied contrôlent le Looper du JamMan Delay. Le contacteur Rec/Play/Overdub lance l’enregistrement (Led rouge), la lecture (Led verte) de la phrase de la boucle. Lors de la lecture de la phrase, le contacteur vous permet d’activer l’enregistrement des Overdubs (Led jaune) sur la phrase enregistrée. Lors de la lecture, maintenez la pression sur ce contacteur pour annuler ou revenir à la dernière prise. Le contacteur Tempo/Stop sert à arrêter la lecture d’une phrase et au réglage du tempo de la boucle. Maintenez le contacteur enfoncé pendant deux secondes pour supprimer une boucle qui n’a pas été encore sauvegardée. Le contacteur Loop Down sélectionne la boucle précédente. Avec une boucle en lecture, le contacteur prépare la boucle précédente en lecture (indiquée par le numéro qui clignote à l’écran). Le contacteur au pied Loop Up sélectionne la mémoire de boucle suivante. Avec une boucle en lecture, le contacteur prépare la boucle suivante en lecture (indiquée par le numéro qui clignote à l’écran).

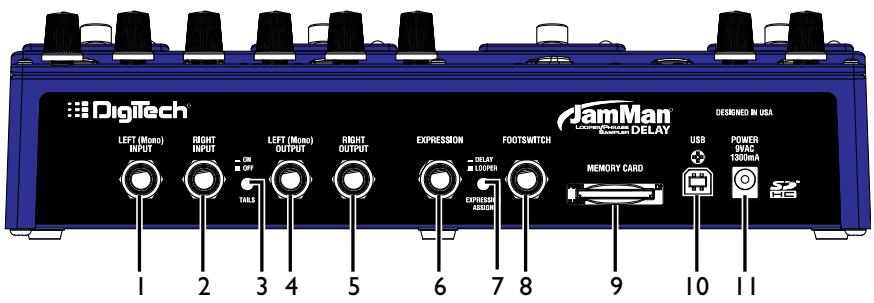

10. Embase USB L’embase USB permet la connexion à un Mac ou à un PC pour le transfert des fichiers de boucles entre l’ordinateur et le JamMan Delay, à l’aide du logiciel de gestion des boucles JamManagerTM.

11. Embase Power Connectez l’adaptateur secteur PS-0913B AC à cette entrée. Le JamMan Delay ne peut être alimenté que par cet adaptateur secteur.

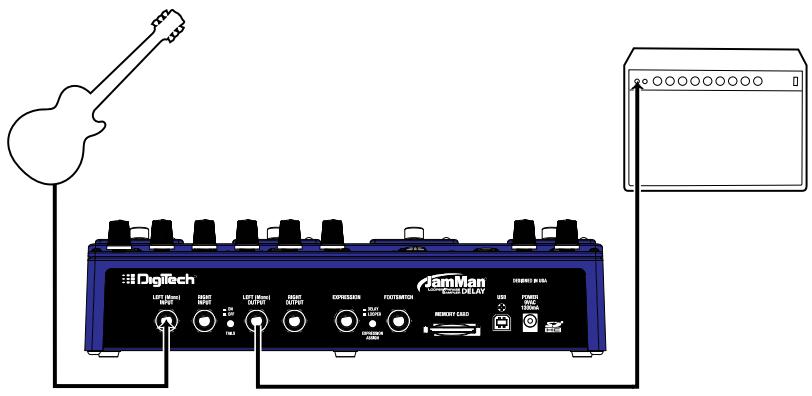

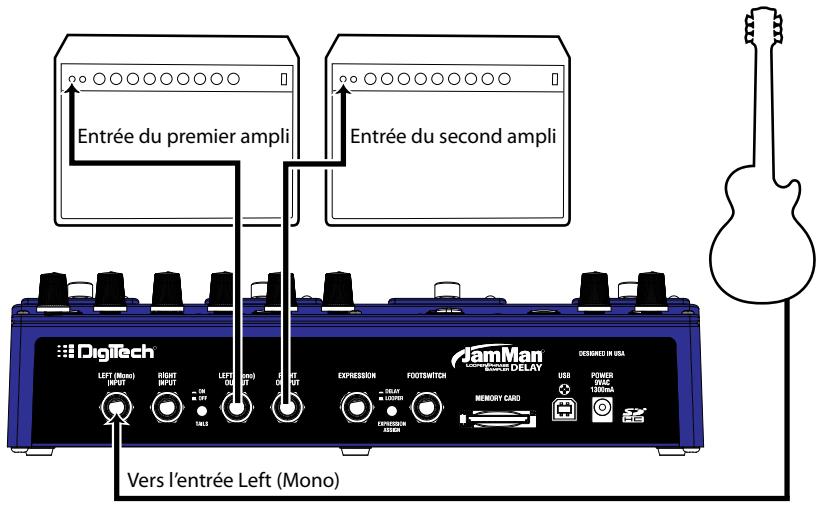

Left (Mono) Output du JamMan Delay au retour Return de l’ampli.

Si la boucle d’effets de l’ampli est insérée en série dans le trajet du signal (pas de circuit parallèle du signal non traité), placez le sélecteur Dry Off sur OFF. Si la boucle d’effets de l’ampli est de type parallèle (avec en général un réglage de dosage Mix), vous avez deux options : 1. 2.

Réglez la touche Dry Off sur ON et utilisez le réglage Mix de la boucle d’effets sur l’ampli et les boutons Delay Level et Loop Level du JamMan

Delay pour doser l’effet. Si votre ampli dispose d’une boucle d’effets en série, laissez la touche DRY OFF sur OFF. Avec une boucle parallèle, laissez sur ON.

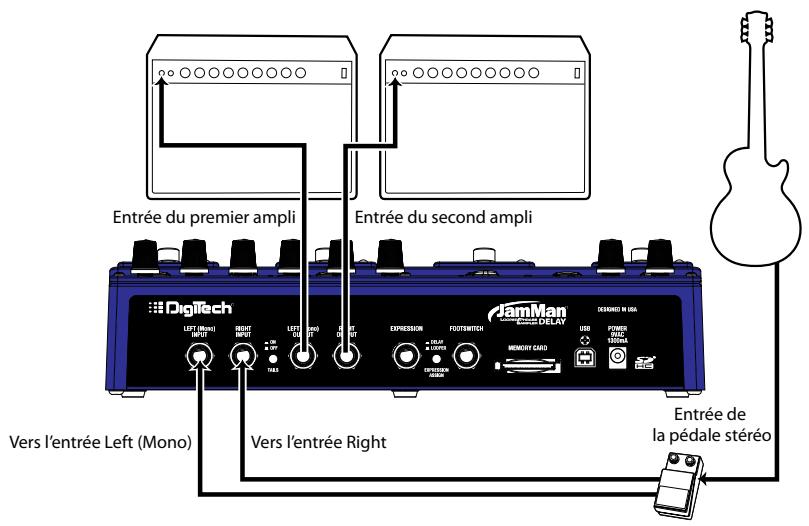

Connectez les sorties de la pédale stéréo aux entrées Left (Mono) et Right du JamMan Delay et reliez les sorties Left (Mono) et RIGHT aux entrées de chaque ampli. La touche Dry Off doit être sur OFF.

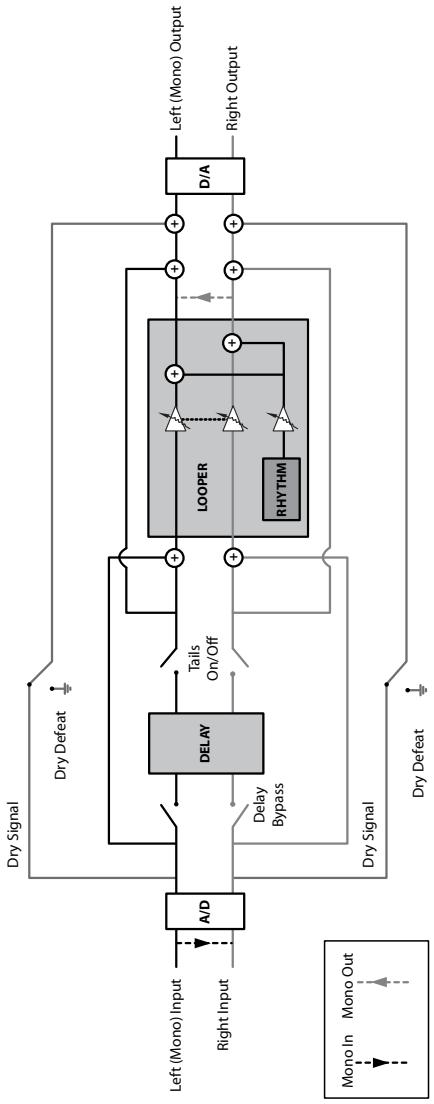

Le JamMan® Delay offre un trajet du signal stéréo avec une entrée gauche Left (mono) et droite Right. Le signal passe par un convertisseur A/N puis par le DSP pour entrer dans le délai et ensuite dans le Looper. Le signal passe alors par un convertisseur N/A avant de finir sur les connexions de sortie. Le signal non traité du JamMan Delay est analogique. Il possède une option Dry Off lorsque le JamMan Delay est utilisé dans une boucle d’effets parallèle. La touche Dry Off doit rester sur ON pour éviter à tout second trajet du signal non traité d’être re-mélangé avec le signal non traité de la boucle parallèle. Si vous utilisez une boucle série ou si vous attaquez l’entrée d’un ampli, laissez la touche Dry Off sur OFF.

2 Seconds Délai numérique. Plage Time de 0,5 seconde à 2 secondes.

4 Seconds Délai numérique. Plage Time de 2 à 4 secondes. 8 Seconds Délai numérique. Plage Time de 4 à 8 secondes. Analog Modélisé d’après un circuit analogique Vintage. Plage Time de * 35 millisecondes à 1 seconde. Modulated Delay avec Chorus sur les répétitions. Plage Time de* 100 ms à 1 seconde. Reverse Délai avec répétitions inversées. Plage Time de 500 millisecondes à 4 secondes. Slapback 50 à 150 millisecondes ; utilise l’algorithme Tape. Lo Fi Délai basse-fidélité à la bande passante et à la résolution limitées pour obtenir un effet de fréquence d’échantillonnage faible en 8 bits, comme sur les premiers délais numériques. Plage Time de * 100 millisecondes à 1 seconde. Tape Modélisé selon un écho à bande à lampes Vintage. Plage Time de * 100 millisecondes à 1 seconde. Pong Basé sur les délais numériques, ce modèle alterne les répétitions entre les sorties gauche et droite. Plage Time de * 500 à 2 secondes. REMARQUE : Lorsque vous utilisez les deux entrées (en stéréo), seule l’entrée gauche est traitée par le délai. Le trajet du signal non traité respecte la structure stéréo du signal. Le JamMan® Delay possède un contacteur Tempo que vous pouvez utiliser pour saisir le temps de retard en appuyant dessus en rythme. Appuyez en rythme avec la musique pour régler le temps de retard. Le Tempo fonctionne avec la touche Multiplier, ce qui vous permet de taper le rythme à la noire et d’obtenir des variations sur le temps de retard. * Avec le Multiplier réglé à la noire.

Types de délais et paramètres

Chaque type de délai possède ses propres réglages (Delay Level, Time, et Repeats). Il y a aussi des réglages (Modify 1, Modify 2) qui varient avec chaque type de délai. Ce tableau vous indique quels sont ces réglages : Modify 1

Les délais Analog, Slap, LoFi, et Tape sont “analogiques” (dérive en hauteur) lorsque vous modifiez le paramètre Time. Lorsque le bouton Repeats est réglé au maximum, ces délais peuvent devenir instables comme avec le modèle numérisé. Le paramètre Modulation ajoute du Chorus ou du vibrato au délai. La première moitié de la course du bouton offre un Chorus avec une profondeur croissante. La seconde moitié de la course du bouton vous offre un vibrato avec une profondeur croissante.

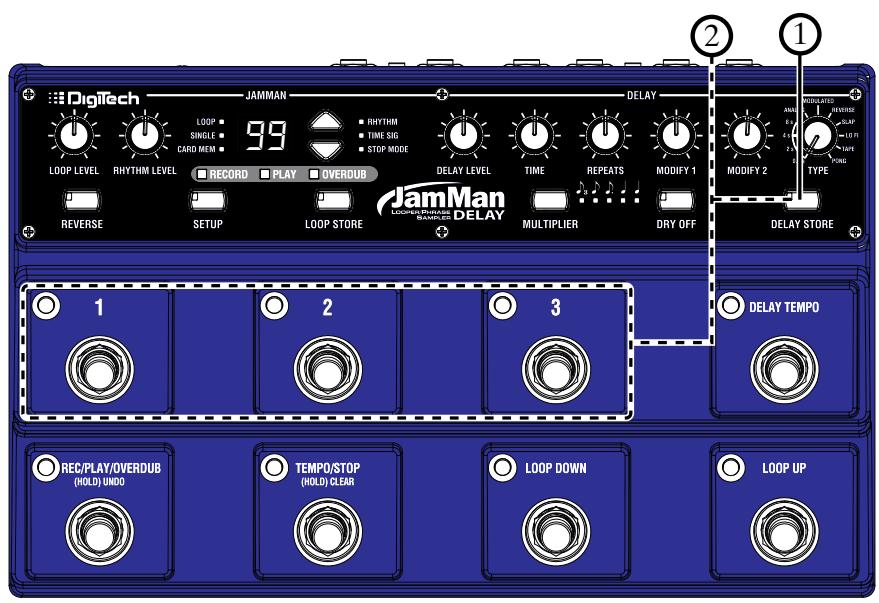

Sauvegarde/chargement des délais

Les réglages de délai du JamMan® Delay peuvent être sauvegardés sous l’un des 3 contacteurs numérotés et ils peuvent ainsi être rechargés instantanément en jouant. Lorsque vous modifiez les réglages en tournant les boutons, la touche Delay Store s’allume. Pour sauvegarder les nouveaux réglages, procédez comme suit : 1. 2.

Store pour sauvegarder les réglages dans le contacteur au pied delay courant).

La touche Delay Store s’éteint, le contacteur actif sauvegardé cesse de clignoter et s’allume en permanence pour indiquer que les réglages ont été sauvegardés à cet endroit.

Pour recharger les réglages de délai sauvegardés, appuyez sur le contacteur au pied delay correspondant.

Vous pouvez également sauvegarder les réglages de délai en concert (en utilisant le Tap tempo) en maintenant le contacteur au pied actif enfoncé pendant 3 secondes. REMARQUE : Les réglages de délai ne peuvent pas être édités ou sauvegardés lorsque l’effet de délai est bypassé.

Sauvegarde/chargement des délais

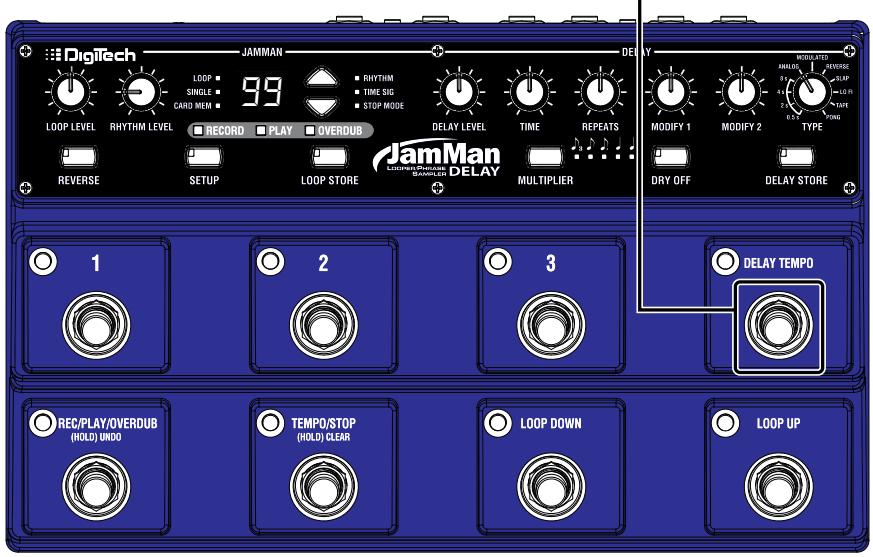

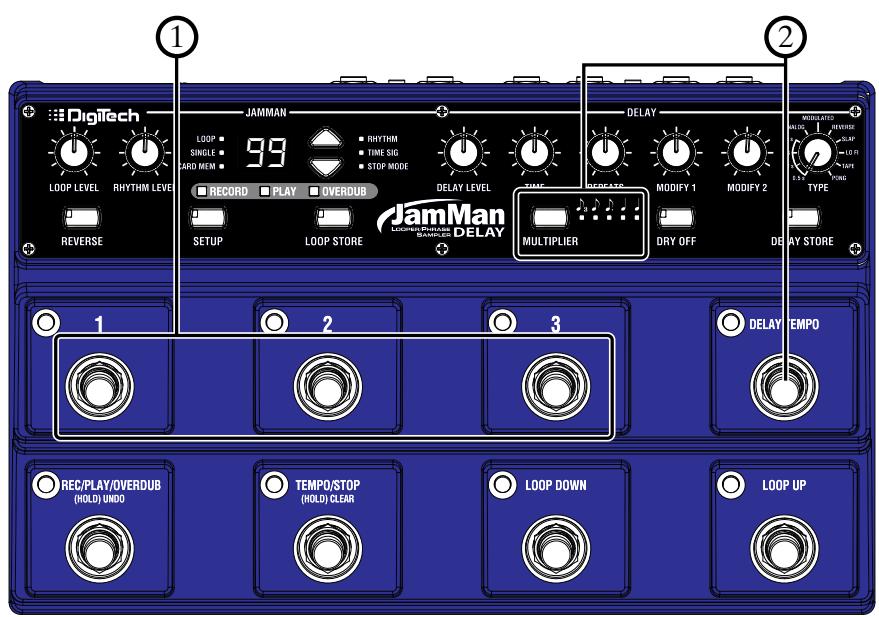

Réglage du temps de retard avec le contacteur Delay Tempo 1

Pour activer la synchronisation du délai, procédez comme suit :

Maintenez le contacteur Delay Tempo enfoncé pendant 2 secondes, jusqu’à ce que sa Led cesse de clignoter et s’allume en rouge (ce qui active le mode de synchro du temps de retard).

Utilisez le contacteur au pied Tempo/Stop du Looper pour taper le tempo de la boucle et du délai.

Lorsque le mode de synchronisation est actif, vous pouvez changer de boucle

— le tempo du délai reste automatiquement calé sur celui de la boucle. De cette façon, votre temps de retard est toujours synchronisé avec la boucle en lecture. Pour quitter le mode de synchronisation du délai, tapez une fois sur le contacteur Tempo du délai ou tournez le bouton Time. Avec la synchro Delay Tempo, vous activez également une 6ème valeur de la fonction Multiplier. Lorsque la synchro est activée, appuyez sur la touche Multiplier jusqu’à ce que toutes les Leds Multiplier s’allument. Le temps de retard est maintenant le même que la durée de la boucle, avec un maximum de 16 secondes. Si la phrase de la boucle dépasse 16 secondes, le temps de retard est divisé par deux et il est adapté à la longueur de la boucle. REMARQUE : La synchronisation du tempo du délai ne fonctionne qu’avec le Preset de délai courant. Si vous sélectionnez un autre Preset de délai, la synchronisation est désactivée et doit être réactivée.

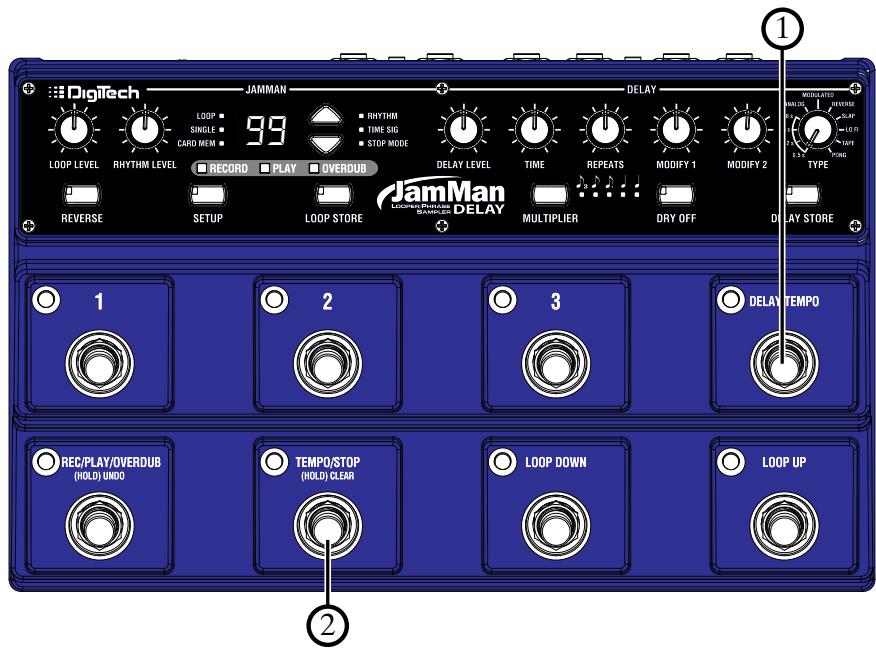

Synchronisation du Tempo de délai sur le tempo de la boucle

1. Placez le JamMan Delay hors tension en déconnectant l’adaptateur secteur.

2. Reliez le Jack mono 6,35 mm de la pédale d’expression à l’entrée Expression Pedal en face arrière et placez la pédale sous tension. 3. PLacez la touche Expression Assign sur In (Delay). 4. Déplacez la pédale d’expression d’avant en arrière sur toute la course 2 ou 3 fois pour calibrer la pédale avec le JamMan Delay. 5. Placez la pédale au maximum sur la pointe. 6. Réglez les paramètres Delay Level, Time, Repeats, Modify 1, Modify 2, et le Multiplier comme vous le souhaitez. 7. Placez la pédale au minimum sur le talon. 8. Réglez à nouveau les paramètres pour obtenir le son de départ. REMARQUE :Vous ne pouvez pas changer de type de délai quand vous utilisez la pédale d’expression (cela annule les réglages de pédale). 9. Déplacez la pédale du talon vers la pointe du pied tout en jouant : les réglages se fondent progressivement d’un réglage à l’autre. 10. Sauvegardez les réglages dans l’un des 3 Presets. Lorsque vous sauvegardez dans un Preset, vous sauvegardez les réglages de pointe et de talon. Sans pédale d’expression connectée, vous entendez les derniers réglages sauvegardés. Pour utiliser les mêmes réglages sur la pointe et sur le talon : 1. Placez la pédale sur la pointe du pied. 2. Réglez tous les paramètres. 3. Maintenez la touche Multiplier enfoncée jusqu’à faire clignoter la Led. La position de la pointe du pied et du talon ont les mêmes réglages.

Pédale d’expression et délai

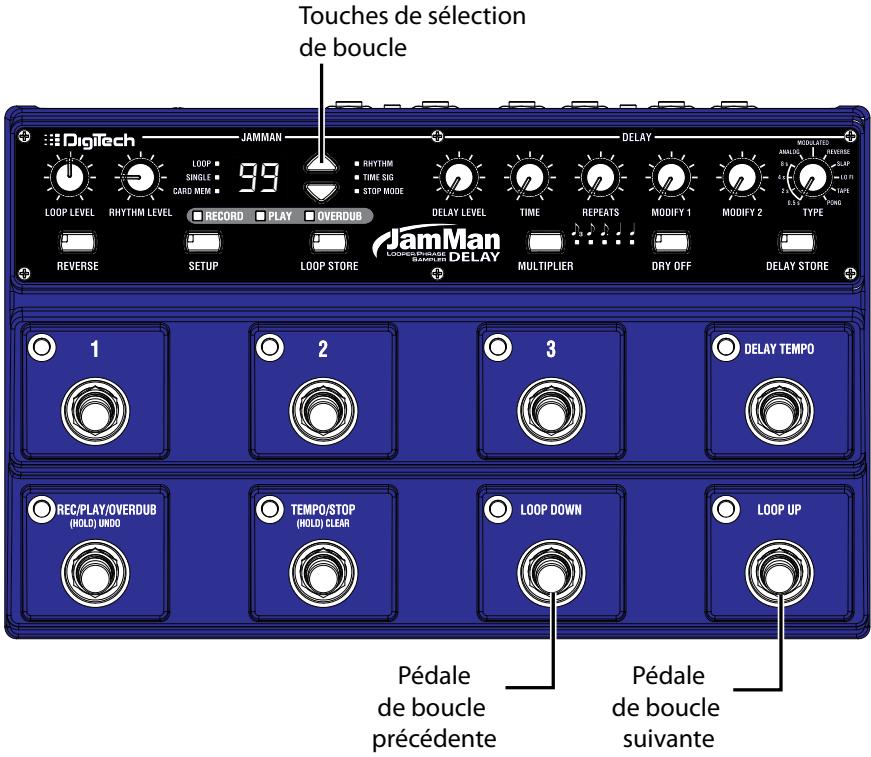

Pour sélectionner les boucles, appuyez sur les contacteurs au pied Loop Up ou Loop Down, ou utilisez le bouton LOOP SELECT à côté de L’ÉCRAN. Appuyez sur le contacteur Loop Up pour sélectionner la boucle suivante. Appuyez sur le contacteur Loop Down pour sélectionner la boucle précédente. Maintenez le contact fermé pour faire défiler les boucles dans le sens souhaité. L’ÉCRAN affiche le numéro des mémoires, au fur et à mesure. Lorsque vous arrivez à la boucle 99, appuyez sur le contacteur Loop Up pour revenir à la première boucle (1 s’affiche). De la même façon, si vous êtes sur la boucle 1, appuyez sur la pédale Loop Down pour revenir à la dernière boucle (99 s’affiche à l’ÉCRAN). Si vous avez une carte mémoire d’installée, appuyez sur les pédales Loop Up ou Loop Down pour changer de banque de mémoire (banque interne 1-99, puis banque de la carte 1-99). La Led CARD MEM s’allume lorsque les mémoires sont sélectionnées sur la carte mémoire optionnelle. Lors du chargement des boucles depuis la mémoire interne ou depuis la carte, les Leds Loop ou Single clignotent. Pendant cette procédure, vous ne pouvez pas sauvegarder, copier, ou modifier le tempo de la boucle (bu s’affiche, indiquant que le JamMan Delay est occupé — Busy en anglais — à charger une boucle depuis la mémoire).

Sélectionner une boucle

Touches de sélection de boucle

Pédale de boucle précédente

La piste de rythmes n’est utilisable qu’après avoir saisi le tempo. Vous pouvez régler le tempo en tapant le tempo au pied sur la pédale Tempo/ Stop. Réglez le volume avec le bouton Rhythm Level. La pédale Tempo/ Stop clignote en rythme (page 50). (Optionnel) Réglez la signature rythmique sur une valeur autre que 4/4, si vous le souhaitez (page 48). Appuyez sur la pédale Rec/Play/Overdub et commencez à jouer ou à chanter pour lancer l’enregistrement. Si vous avez réglé le tempo, une mesure de décompte sur la pédale Tempo vous aide à commencer en rythme. La pédale Rec/Play/Overdub s’allume alors en rouge, la Led LOOP s’allume, et l’enregistrement commence. Si vous n’avez pas réglé le tempo, l’enregistrement commence directement après avoir appuyé sur la pédale Rec/play/overdub et lorsque vous commencez à jouer. Lorsque vous êtes prêt à définir le point de boucle de votre phrase, appuyez sur la pédale Rec/Play/Overdub : la phrase joue en boucle. La pédale REC/PLAY/OVERDUB et les Leds de statut de lecture PLAY s’allument en vert. Appuyez sur la pédale Tempo/Stop pour arrêter la lecture en boucle.

Lorsque vous en avez terminé avec l’enregistrement, la touche Loop Store s’allume, pour indiquer que vous devez sauvegarder la phrase.

Appuyez et relâchez à nouveau la pédale Rec/Play/Overdub pour enregistrer l’Overdub. La Led de la pédale et la Led de statut OVERDUB s’allument en jaune lorsqu’un signal audio est détecté sur l’entrée sélectionnée — la nouvelle passe est ajoutée au mix lors de la lecture. Si vous aimez la nouvelle passe, appuyez sur la pédale Rec/Play/Overdub pour arrêter l’enregistrement et continuer la lecture (la Led de cette pédale et la Led de statut PLAY s’allument en vert).

Vous pouvez ajouter d’autres Overdubs en maintenant la pédale Rec/Play/

Overdub enfoncée. Chaque fois que vous ajoutez un enregistrement, le dernier Overdub est mélangé à la boucle initiale, et vous ne pouvez plus annuler avec le Undo (page 42). Lorsque vous avez terminé, appuyez sur la pédale Tempo/Stop pour arrêter la lecture et l’enregistrement. remarque : Le fait de changer de boucle supprime les enregistrements qui ne sont pas sauvegardés en mémoire. La sauvegarde des Overdubs élimine la possibilité d’effacer ou de supprimer les Overdubs.

Enregistrement des Overdubs

REMARQUE : Le changement de boucle perd les Overdubs non sauvegardés. La sauvegarde des Overdubs supprime également l’annulation et la suppression des Overdubs.

Annuler (Undo) un Overdub

Maintenez la pédale REc/play/overdub enfoncée pendant deux secondes pour annuler la dernière passe. La Leds REC/PLAY/OVERDUB et de statut OVERDUB clignotent en jaune et l’écran affiche rapidement ud pendant l’annulation.

Pour revenir en arrière (Redo)

Maintenez la pédale REC/play/overdub enfoncée pour revenir à l’Overdub qui vient d’être annulé ; Les Leds REC/PLAY/OVERDUB et de statut OVERDUB clignotent en jaune et l’écran affiche rapidement rd (redo) pour indiquer que vous êtes revenu sur votre annulation.

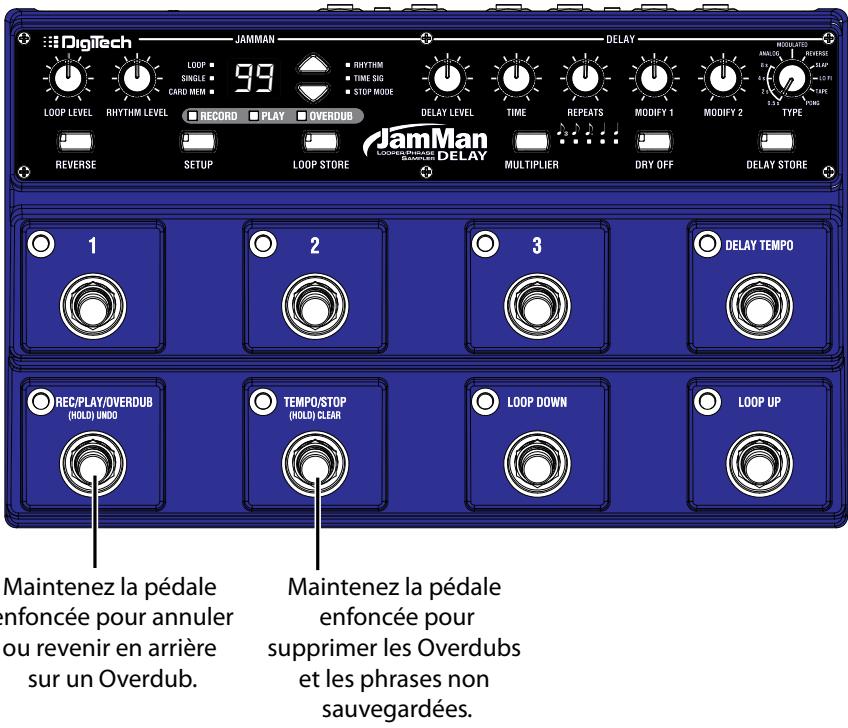

Suppression des Overdubs/phrases non sauvegardées

Maintenez la pédale TEMPO/STOP enfoncée pendant deux secondes pour supprimer les enregistrements/Overdubs non sauvegardés. La Led de statut

Record clignote et l’écran affiche CL (Clear) pour confirmer la suppression. Si la boucle a déjà été sauvegardée, la suppression n’affecte que les phrases et les Overdubs non sauvegardés et laisse la boucle initiale telle qu’elle. Le passage à une autre boucle supprime également les phrases et les Overdubs.

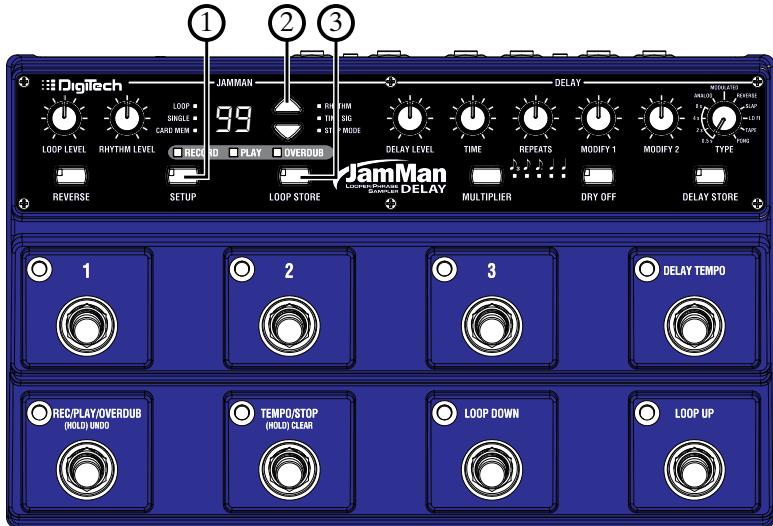

• Finish (Fi):Arrête la lecture à la fin de la phrase et s’arrête après avoir appuyé sur Stop.

• Fade (FA): Diminue le volume jusqu’à 0 et arrête, après avoir appuyé sur la pédale Stop. Pour changer de mode d’arrêt : 1. 2. 3. Appuyez deux fois sur la touche Loop store pour sauvegarder les modifications, si vous le souhaitez.

REMARQUE : Les modes d’arrêt doivent être sauvegardés individuellement avec chaque phrase.

1 2 3 Vous lancez l’enregistrement, jouez, puis vous placez le point de bouclage une fois au bout de votre passage. Le point de bouclage est défini exactement lorsque vous appuyez sur la pédale et le tempo de la boucle est alors calculé et affiché. La possibilité d’obtenir une boucle fluide et parfaitement placée dans le temps demande de la pratique mais offre une flexibilité dont ont besoin les utilisateurs expérimentés. La fonction de quantisation automatique des boucles facilite grandement le placement précis des points de bouclage. Commencez par régler le tempo auquel vous souhaitez enregistrer la première passe. Utilisez la pédale Tempo/ Stop (page 50). Une fois que vous avez un tempo, commencez à enregistrer, jouez dans le temps, et placez le point de bouclage à la fin d’une mesure. Si vous avez placé le point de bouclage un peu trop tôt ou un peu trop tard, ne vous inquiétez pas. Le JamMan Delay règle automatiquement la longueur de la boucle en fonction de la longueur des mesures définies par le tempo et la signature rythmique.

Sauvegarde/copie des phrases

Lorsque vous modifiez l’emplacement mémoire d’une boucle (type de rythme, tempo, signature rythmique, enregistrement, Overdubs, etc.), la touche Loop Store s’allume immédiatement. Ceci indique que les modifications seront perdues lors de la mise hors tension, à moins de faire une sauvegarde avant de sélectionner un nouvel emplacement mémoire pour la boucle.

Sauvegarde des changements de boucle

1. 2. (Optionnel) Utilisez les touches SELECT pour sélectionner un emplacement mémoire de boucle vide pour sauvegarder la boucle avec ses modifications (les Leds LOOP ou SINGLE sont éteintes), ou appuyez sur EXIT pour annuler. Appuyez à nouveau sur la touche Loop STORE. Les modifications sont maintenant sauvegardées et la touche Loop STORE s’éteint.

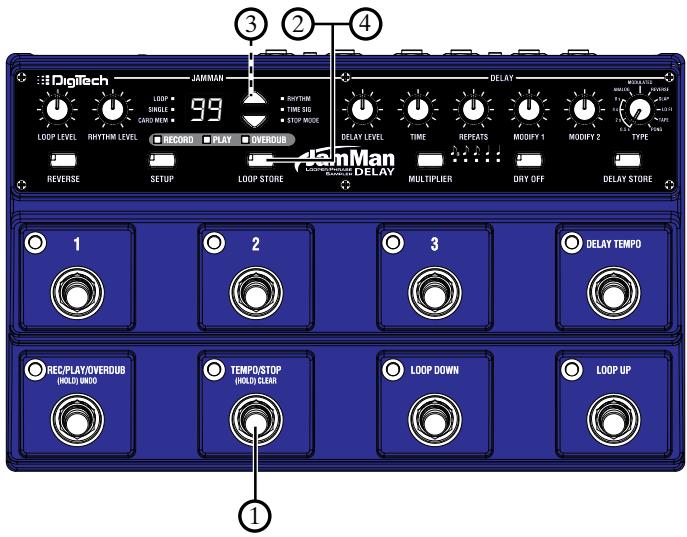

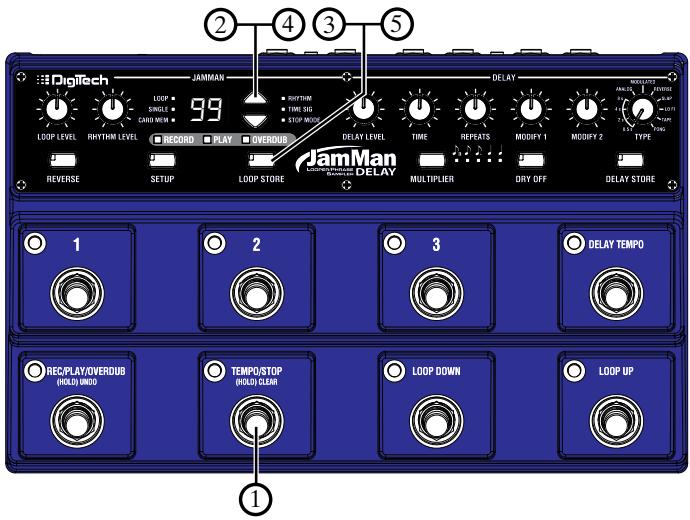

Copie d’une boucle dans une autre mémoire

1. 2. Utilisez les touches SELECT pour sélectionner un emplacement mémoire vide (les Leds LOOP ou SINGLE sont éteintes), ou appuyez sur EXIT pour annuler. Appuyez à nouveau sur la touche Loop STORE. La boucle est maintenant copiée dans un nouvel emplacement mémoire.

REMARQUE : Les fonctions Clear et Overdub Undo/Redo ne sont plus possibles après la sauvegarde/copie en mémoire de la boucle.

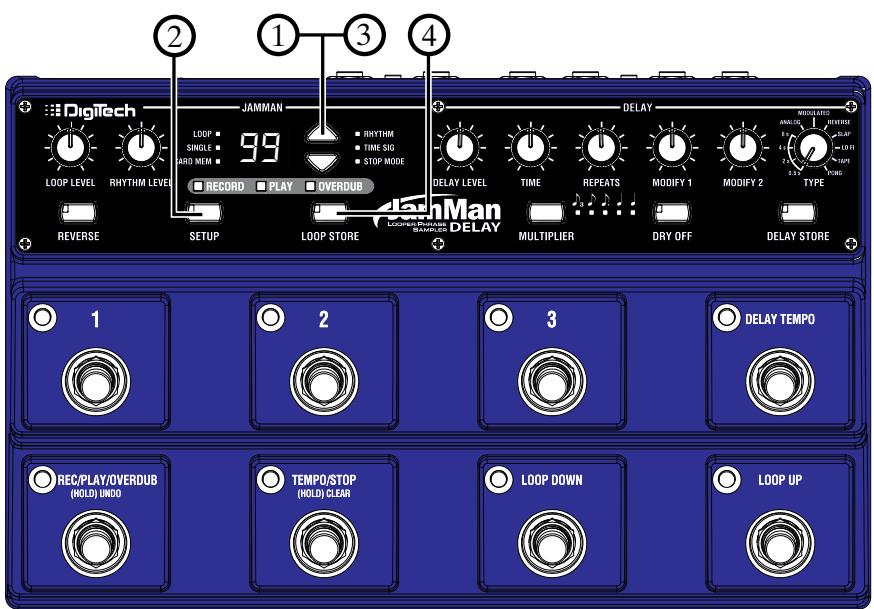

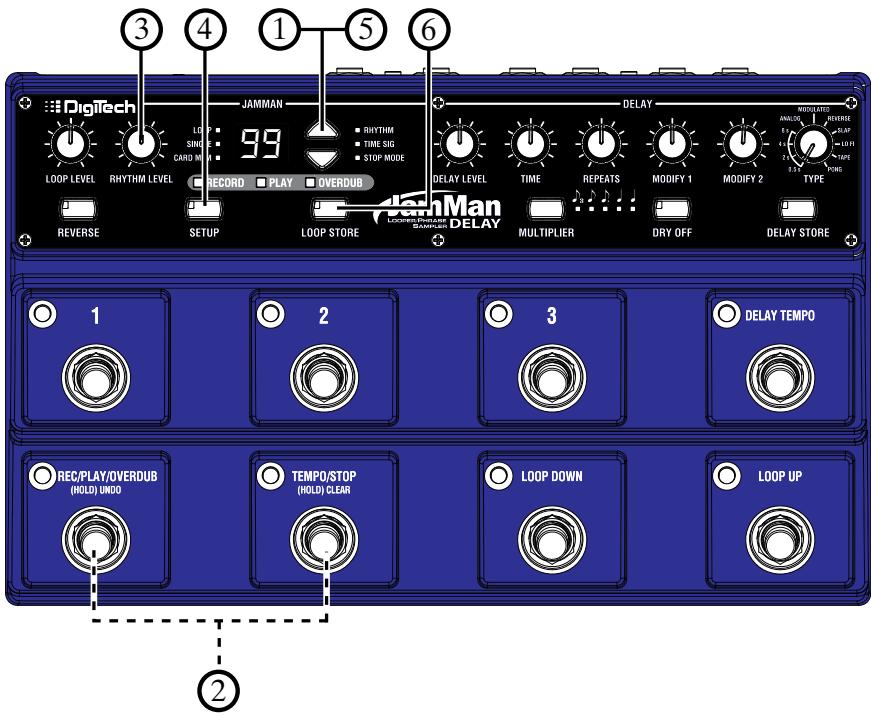

La Led Time Sig est allumée, et l’ÉCRAN affiche le numéro 4, pour indiquer la valeur par défaut de quatre temps par mesure. Utilisez les touches Select pour modifier la signature rythmique. Vous pouvez sélectionner de 2 à 15 temps par mesure. Cela signifie que si vous souhaitez enregistrer en 5/4, sélectionnez 5. Pour enregistrer en 7/8, sélectionnez 7, et ainsi de suite. Appuyez deux fois sur la touche Loop Store pour sauvegarder les modifications, si vous le souhaitez, ou appuyez deux fois sur la touche Setup pour quitter le mode de configuration.

La touche LOOP Store s’allume lorsque vous modifiez la signature rythmique, mais vous pouvez commencer immédiatement à enregistrer sans avoir à enregistrer la modification au préalable. Si vous avez défini un tempo, la

Led de la pédale Tempo/StOP s’allume en rouge sur le premier temps de la mesure et en vert sur tous les autres. Lorsque vous accédez au réglage de signature rythmique d’une boucle (que vous venez d’enregistrer ou de sauvegarder), la signature de la boucle s’affiche à l’ÉCRAN, mais elle ne peut pas être modifiée.

Pour enregistrer, appuyez sur la pédale Rec/Play/Overdub et commencez à jouer.

Pour préparer un emplacement mémoire avec un tempo mais sans enregistrer, suivez les étapes 1 et 2, mais vous devez ensuite sauvegarder le nouveau tempo. Lorsque vous revenez à l’emplacement mémoire sans boucle, le tempo est déjà défini et la Led de la pédale Tempo/Stop clignote.

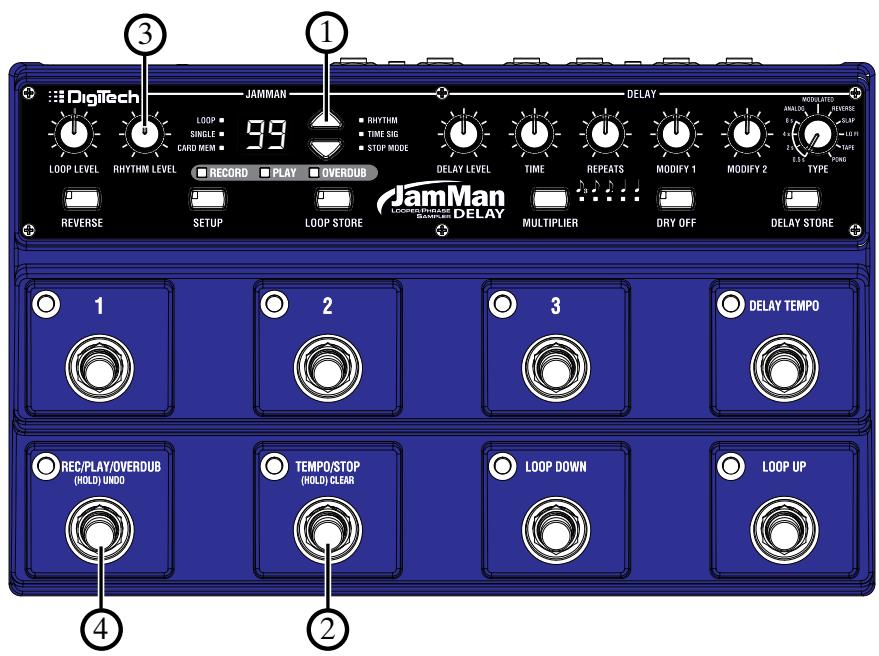

Tapez sur la pédale Tempo/Stop au moins deux fois. Tapez plus vite que le tempo pour accélérer la lecture, et tapez plus lentement pour la ralentir. Pour revenir au tempo initial, maintenez la pédale Tempo/Stop enfoncée pendant deux secondes — la phrase revient au tempo sauvegardé.

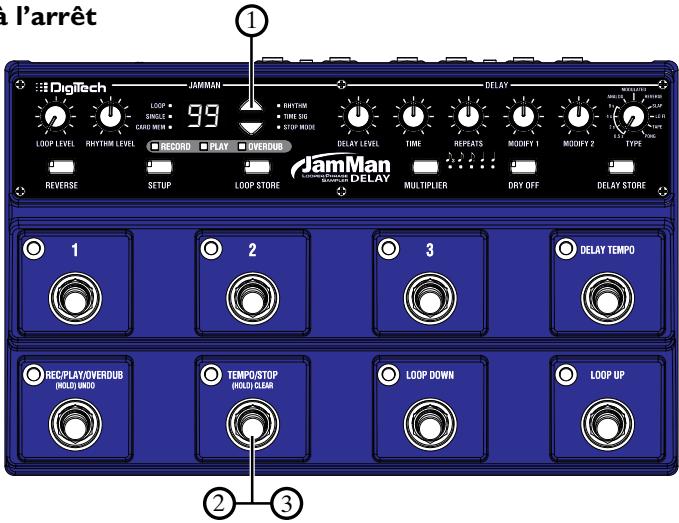

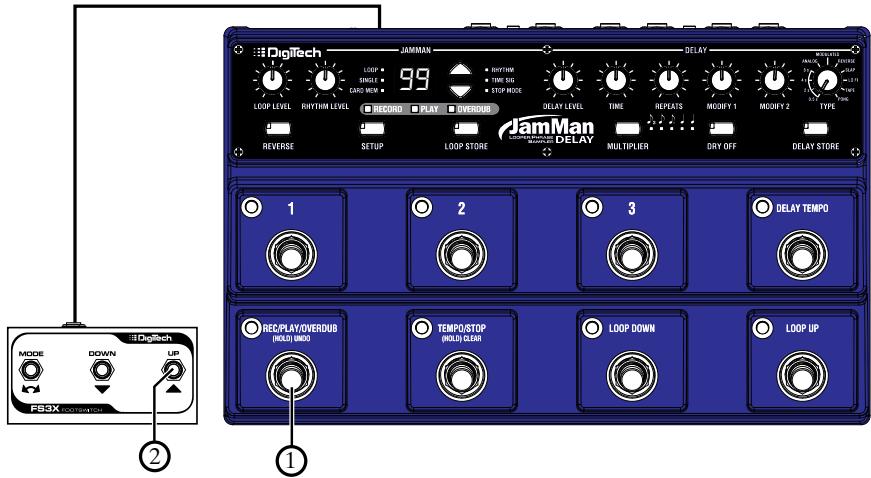

Time Stretch en cours de lecture

Pour faire un Time Stretch sur une boucle pendant sa lecture, vous devez utiliser un pédalier FS3X optionnel connecté au Jack Footswitch à l’arrière du JamMan® Delay.

1. Commencez avec la boucle à l’arrêt. 2. Appuyez sur la pédale REC/PLAY/OVERDUB pour lancer la lecture. 3. Tapez un nouveau tempo avec la pédale UP du FS3X. Le tempo varie en temps réel. Pour revenir au tempo original, maintenez la pédale UP enfoncée pendant deux secondes et la phrase revient au tempo sauvegardé. Appuyez deux fois sur la touche LOOP STORE pour sauvegarder les modifications si vous le souhaitez. Vous pouvez jouer sur le nouveau tempo tout en restant accordé : en effet, la hauteur ne varie pas avec la vitesse. REMARQUE : Vous pouvez revenir à l’ancien tempo en maintenant la pédale TEMPO/STOP enfoncée. Ceci efface également les nouveaux signaux audio enregistrés, et les Overdubs.

Time Stretch appliqué à une boucle

Time Stretch à l’arrêt

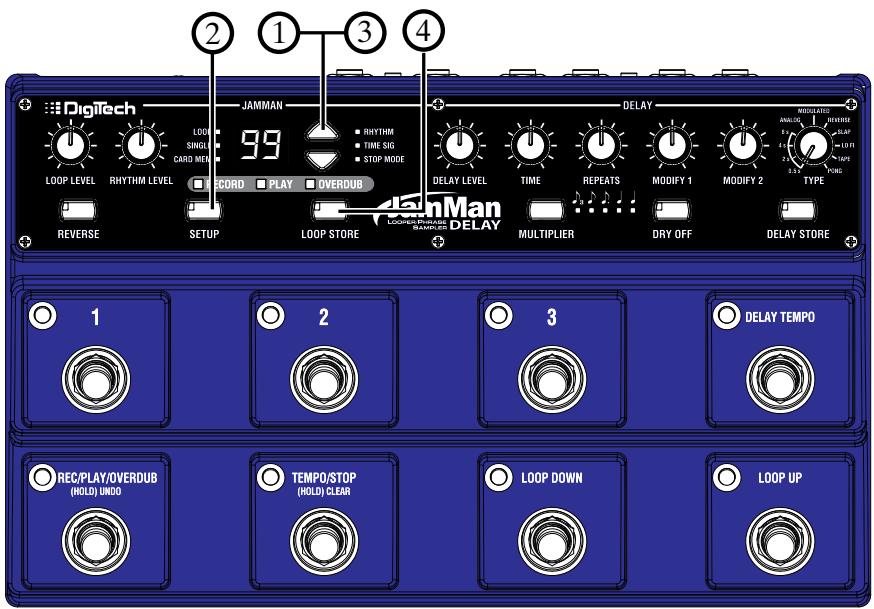

Toutes les phrases sont enregistrées en boucle par défaut, mais elles peuvent

être modifiées en phrases à lecture unique Single.Vous pouvez toujours repasser en lecture en boucle sans dommage pour la phrase. Pour passer de Single à Loop, procédez comme suit : 1. 2. 3. La touche Loop Store s’allume et vous indique que vous devez sauvegarder les réglages. Appuyez deux fois sur Loop Store pour sauvegarder, ou appuyez quatre fois sur la touche Setup pour quitter le mode de configuration Setup mode.

Les phrases Single ne peuvent pas avoir d’Overdubs. Appuyez plusieurs fois sur la pédale Rec/Play/Overdub pour relancer la lecture de la phrase en mode Single depuis le début.

Overdub pour lancer la lecture. 3. Montez le volume de la piste guide avec le bouton Rhythm Level. 4. Appuyez sur la touche Setup pour allumer la Led Rhythm. L’ÉCRAN affiche r5, qui est le type de rythme par défaut. 5. Utilisez les touches Select pour sélectionner le son de rythme (allant de oF (pour Off), et de r1 à r9 à l’écran). Sélectionnez oF pour désactiver les rythmes, même si le bouton Rhythm Level est monté. 6. La touche Store s’allume et indique que vous devez sauvegarder pour conserver les modifications. Appuyez deux fois sur Store pour sauvegarder, si vous le souhaitez, ou appuyez trois fois sur la touche setup pour quitter le mode de configuration. Les rythmes sont : oF – Off r1 – Bloc en bois r2 – Baguettes r3 – Clic r4 – Grosse caisse alternative/ Charleston

Placez la touche Expression Assign sur Out (Delay).

Déplacez la pédale d’expression d’avant en arrière sur toute la course 2 ou 3 fois pour calibrer la pédale avec le JamMan Delay. Lancez le Looper en lecture en appuyant sur le contacteur au pied Rec/ Play/Overdub. Utilisez le bouton Loop Level pour régler le niveau maximum de lecture de la boucle. Déplacez la pédale d’expression d’avant en arrière sur toute la course au moins 2 fois.

La pédale d’expression est maintenant calibrée pour vous donner le niveau maximum tel que défini par la position du bouton Loop Level (lorsque la pédale est sur la pointe du pied). Le son de la boucle est coupé lorsque le pied est sur le talon.Vous pouvez ainsi ajouter d’autres passes à vos boucles et les faire revenir dans le mixage quand vous le souhaitez dans vos morceaux.

Attention : La suppression d’un emplacement mémoire est irréversible et supprime toutes les informations qui s’y trouvent. Utilisez la fonction de suppression avec prudence.

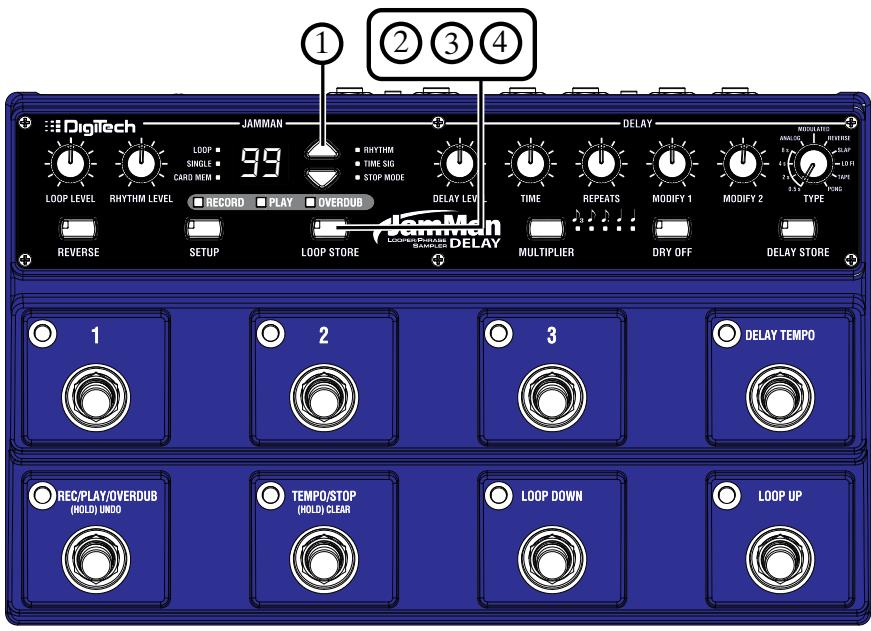

Suppression des boucles individuelles

Sélectionnez un emplacement mémoire qui n’allume pas la Led CARD MEM.

Pour annuler la procédure, appuyez sur Loop Up ou sur Loop Down.

Si vous souhaitez supprimer toutes les mémoires, maintenez la touche Loop Store enfoncée pendant deux secondes supplémentaires. L’ÉCRAN indique Bu et indique que les mémoires de la carte sont en cours de suppression.

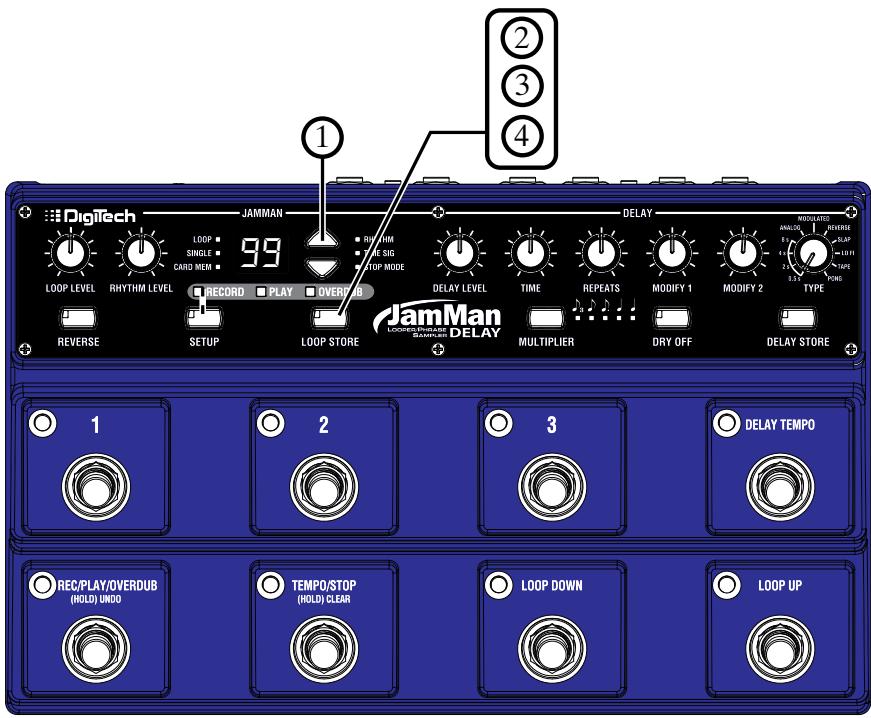

Supprimer toutes les boucles - mémoire interne

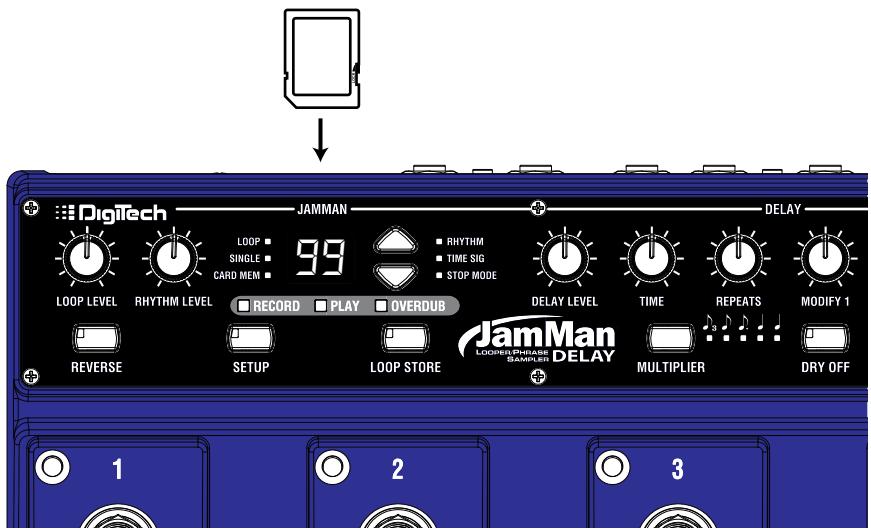

La première fois que vous insérez une carte dans le JamMan Delay, il est conseillé de formater la carte avec la fonction de formatage du JamMan Delay (voir page 65). Pour installer une carte SD/SDHC dans le JamMan Delay, insérez la carte dans le port Memory Card (face arrière) avec l’étiquette vers le haut et l’encoche vers le boîtier.

Pour lancer le formatage de la carte, maintenez la touche Loop Store enfoncée pendant deux secondes. L’ÉCRAN affiche Bu, ce qui indique qu’elle est en cours de formatage. REMARQUE : Lorsque vous utilisez une carte SD/SDHC neuve, formatezla selon les procédures que nous venons de voir.

Cartes non formatées

Si la carte mémoire insérée dans le JamMan Delay n’est pas formatée, elle n’est pas reconnue et l’ÉCRAN affiche nF.Vous devez formater la carte avant de l’utiliser avec le

JamMan Delay. Pour formater la carte, procédez comme suit : 1. 2. 3. Pour lancer le formatage, maintenez à nouveau la touche Loop STORE enfoncée pendant deux secondes. L’ÉCRAN affiche Bu, ce qui indique qu’elle est en cours de formatage. L’ÉCRAN affiche alors 1, et la carte est maintenant prête pour l’enregistrement.

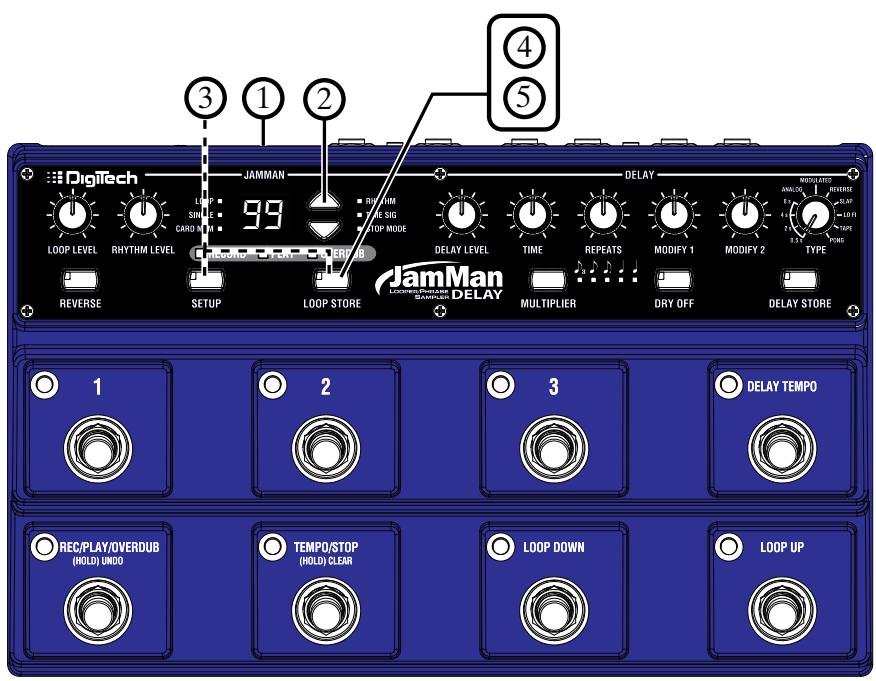

Supprimer toutes les boucles de la carte mémoire

Cette procédure efface uniquement les boucles de la carte insérée dans le JamMan Delay. Toutes autres données et fichiers sont conservés. Pour supprimer toutes les boucles de la carte SD/SDHC, procédez comme suit : 1. 2. Appuyez sur la touche Loop Store pendant quatre secondes, jusqu’à ce que EC (Erase Memory Card Loops) s’affiche et relâchez (EL s’affiche au début — appuyez jusqu’à ce que EC s’affiche). La touche Loop Store clignote. Appuyez à nouveau sur la touche Loop Store. L’écran affiche E? (Erase Loop? — Effacer boucle ?). La touche continue de clignoter. Pour annuler cette procédure, appuyez à tout moment sur Setup. Si vous souhaitez supprimer toutes les données de boucle, maintenez la touche Loop Store enfoncée pendant deux secondes supplémentaires. L’ÉCRAN indique Bu et indique que les données de boucle de la carte sont en cours de suppression.

NOTE: Si, lorsque vous essayez de formater une carte SD, l’écran affiche CP, en clignotant, la protection anti-copie de la carte SD est active et doit être déverrouillée.

MISE EN GARDE : La procédure d’initialisation sur les réglages d’usine efface toutes les boucles de la mémoire interne du JamMan Delay et recharge les boucles d’usine à la place. Cette procédure est définitive, sans retour en arrière possible. Utilisez cette procédure avec précaution. Il est conseillé de faire un Backup de vos boucles internes sur votre ordinateur avec l’application JamManagerTM et la connexion USB. 1. Maintenez la touche LOOP STORE enfoncée pendant la mise sous tension du JamMan Delay. 2. Lorsque l’écran affiche Fr, relâchez la touche LOOP STORE qui clignote alors. 3. Appuyez à nouveau sur la touche LOOP STORE. L’écran affiche r?, et vous demande si vous êtes sûr de souhaiter restaurer la mémoire interne sur ses réglages d’usine. Pour annuler, appuyez sur la touche SETUP. 4. Pour confirmer l’initialisation, maintenez la touche STORE enfoncée — bu s’affiche à l’écran. Le JamMan Delay reprend son fonctionnement normal, indiqué par la mémoire de boucle 1 affichée à l’écran.

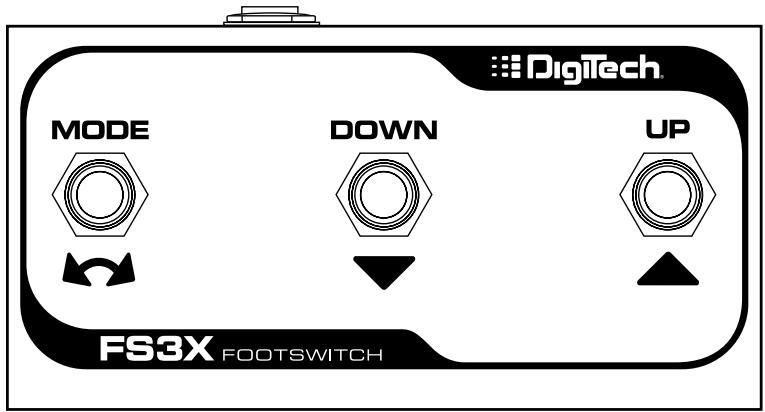

Ce contacteur permet d’annuler et de revenir en arrière sur le dernier

Overdub enregistré. Contacteur au pied Down Ce contacteur permet de lire la phrase enregistrée en arrière. Contacteur au pied Up Ce contacteur permet de régler le tempo d’une nouvelle boucle ou de modifier le tempo (Time Stretch) d’une boucle déjà enregistrée. Ce contacteur vous permet de modifier le tempo d’une boucle même pendant sa lecture.

Cette application tourne sous Windows XP/Vista/7 et Mac OS X : elle vous permet d’archiver et de transférer vos boucles entre le JamMan® Delay et votre ordinateur. Pour de plus amples informations, consultez le site Internet www.digitech.com.

Capacité de mémoire externe : Plus de 16 heures d’enregistrement, avec une carte SDHC de 16 Go ou plus (99 boucles maximum au total)

Entrées/sorties Entrées Left(Mono)/Right Connecteur : Jack 6,35 mm mono symétrique
