AFICIO SP 8200DN - Imprimante laser monochrome RICOH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante laser monochrome A3
Marque	RICOH
Modèle	AFICIO SP 8200DN
Technologie d'impression	Numérique laser, développement double composant
Vitesse d'impression (A4)	50 pages par minute
Temps de préchauffage	Inférieur à 25 secondes
Temps première page	Moins de 3,5 secondes
Résolution maximale	600 x 600 dpi
Processeur	RM7035C-533L 533 MHz
Mémoire standard / maximale	256 Mo / 512 Mo
Disque dur en option	40 Go
Capacité papier standard	1 200 feuilles (2 x 550 + bypass 100)
Capacité papier maximale	4 400 feuilles
Formats papier	A3 à A5 (magasins), A3 à A6 (bypass)
Grammage supporté	52 à 220 g/m² (bypass)
Connectivité	Ethernet 10/100 Base-TX, USB 2.0, options Wi-Fi, Gigabit Ethernet
Alimentation électrique	220-240 V, 50/60 Hz
Consommation électrique	Max inférieure à 1,42 kW, veille inférieure à 7 W
Dimensions (L x P x H)	670 x 677 x 641 mm
Poids	Inférieur à 73 kg
Volume mensuel recommandé	300 000 pages
Cartouche toner noir	36 000 pages à 5% de couverture
Fonctions de sécurité	Cryptage des données, authentification, effacement des données, filigrane numérique
Langages d'impression	PCL5e, PCL6, RPCS, Adobe PostScript 3
Entretien	Recyclage des consommables, retour des cartouches vides
Réparabilité	Pièces détachées disponibles auprès du revendeur Ricoh

FOIRE AUX QUESTIONS - AFICIO SP 8200DN RICOH

Comment installer les pilotes d'impression de l'AFICIO SP 8200DN ?

Téléchargez les pilotes depuis le site Ricoh ou utilisez le CD fourni. Les pilotes PCL5e/PCL6/RPCS sont compatibles avec Windows 2000/XP/Vista/Server 2003. Pour Mac, utilisez le pilote Adobe PostScript 3. Suivez l'assistant d'installation et sélectionnez le port approprié (USB ou réseau).

Quel est le format de papier maximum supporté par l'AFICIO SP 8200DN ?

L'imprimante supporte le format A3 dans les magasins papier et le format A3 également dans le bypass. Les magasins acceptent du A3 à A5, tandis que le bypass accepte du A3 à A6. Le grammage maximal est de 220 g/m² en bypass.

Comment nettoyer l'imprimante AFICIO SP 8200DN ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur. Pour l'intérieur, ouvrez les capots et retirez délicatement les résidus de toner à l'aide d'un aspirateur antistatique. Évitez tout contact avec les tambours. Consultez le manuel pour les procédures de nettoyage des rouleaux et du fusor.

Comment remplacer la cartouche de toner ?

Ouvrez le capot avant, retirez la cartouche vide en la tirant vers vous. Déballez la nouvelle cartouche, retirez le scellé de protection, puis insérez-la jusqu'au déclic. Refermez le capot. L'imprimante effectuera une initialisation. La cartouche noire offre une autonomie d'environ 36 000 pages à 5% de couverture.

Que faire en cas de bourrage papier ?

Localisez le bourrage en suivant les indications sur l'écran. Ouvrez les capots avant, arrière et le magasin concerné. Retirez délicatement le papier coincé en tirant dans le sens du chemin papier. Vérifiez qu'aucun morceau ne reste. Refermez tous les capots. Évitez d'utiliser des supports froissés ou humides.

Comment configurer l'impression réseau sur l'AFICIO SP 8200DN ?

Connectez l'imprimante à votre réseau via le port Ethernet 10/100 Base-TX ou en option sans fil. Accédez au Web Image Monitor via un navigateur en utilisant l'adresse IP de l'imprimante. Configurez les paramètres TCP/IP, puis installez le pilote réseau sur les postes clients en sélectionnant le port IP ou LPR.

Comment activer les fonctions de sécurité (cryptage, authentification) ?

Via le panneau de contrôle ou Web Image Monitor, accédez aux paramètres de sécurité. Activez le cryptage des données sur le disque dur, l'authentification utilisateur pour limiter l'accès, et l'effacement des données après chaque travail. Vous pouvez aussi configurer le filigrane numérique pour prévenir les copies non autorisées.

Quel est le volume d'impression mensuel recommandé pour l'AFICIO SP 8200DN ?

Le rapport d'utilisation maximal est de 300 000 pages par mois. Pour une durée de vie optimale, il est conseillé de ne pas dépasser ce volume. L'imprimante est conçue pour des environnements à forte demande, avec une capacité papier maximale de 4 400 feuilles pour réduire les rechargements.

Comment ajouter des options (magasins supplémentaires, finisseurs) ?

Vous pouvez ajouter jusqu'à 2 magasins de 550 feuilles, un magasin grande capacité de 2000 feuilles, ou un finisseur de 1000 ou 3000 feuilles. Ces options se fixent facilement sur le côté de l'imprimante. Une fois installées, elles sont automatiquement reconnues. Consultez le manuel pour les instructions de montage.

Où trouver les consommables et pièces détachées pour l'AFICIO SP 8200DN ?

Les consommables (toner, tambour) et pièces détachées sont disponibles auprès des revendeurs Ricoh agréés. Vous pouvez également commander en ligne sur le site www.ricoh-europe.com. Pour le recyclage, retournez les cartouches vides via le programme Comet Circle. Les pièces détachées doivent être installées par un technicien qualifié.

MODE D'EMPLOI AFICIO SP 8200DN RICOH

Imprimante noir et blanc ultra-performante

Impression A3 haute vitesse

Rapide,performant et concu pour durer

Pour faire face aux gross volumes et aux délais serrerés, vous avez besoin d'un partenaire fiable qui vous garantisse une très haute productivité. Conçu pour répondre à tous vos besoin, l'Aficio™SP 8200DN est idéal pour traiter efficacement les pics d'activité et vos travaux d'impression quotidiens. Avec son coût par impression compétitif et sa très grande polyvalence, ce périphérique offre des résultats d'impression exceptionnels.

• Impression ultra-rapide à 50 ppm.
• Capacité papier maximale de 4 400 feuilles.
• Fonctionnement et gestion du péripèreique très simples.
• Fonctions de sécurité.
• Capacité d'impression hôte (option IPDS)
• Rapport d'utilisation de 300 000 pages par mois.

Temps de préchauffage de 25 secondes.

Impression ultra-performante

• Économisez un temps précieux grâce au préchauffage de 25 secondes et à la première impression en 3,5 secondes.
• Traitez rapidement vos documents grâce à une Productivité de 50 pages par minute.
• Créez des impressions recto verso à la vitesse du rectangle.

Productivité

impressionnante

L'Afficio™SP 8200DN you guarit un travail sans interruption. Avec sa capacité papier maximale de 4 400 feuilles* dont un magasin grande capacité de 1 200 feuilles, cette solution d'impression réduit la nécessité des réapprovisionnements féquents.

*Avec un magasin papier de 2 x 550 feuilles ou un magasin grande capacité de 2 000 feuilles.

Finisseur de 1000 feuilles

Souplesse de traitement du papier

• Prise en charge de papiers écais : jusqu'à 216 g/m².
• Grande variété de supports : papier ordinaire, papier recyclé, transparents,étiquettes d'imprimante laser, cartes et enveloppes.
• Création de documents professionnelles avec l'un des deux finisseurs : finisseur de 3000 feuilles ou finisseur de 1000 feuilles, au besoin.

Prise en charge réseau etendue

L'Afficio™ SP 8200DN est compatible en standard avec la plupart des environnements d'impression hôtes. Il prend en charge l'impression des codes barres et des flux de données, grâce à la connectivité HPT SAP® R/3® et IBM® System i5™. Le module IPDS en option vous permet d'imprimer directement des documents transactionnels sans boîtier d'impression ni serveur. Avec le SP 8200DN vous pouvez bénéficier des toutes dernières solutions adaptées à l'impression hôte décentralisée.

Facilité d'utilisation

• Ne nécessite aucune formation : tableau de bord intuitif.
• Impression efficace en un seul cliac avec l'interface à icones RPCSTM
• Réplication automatique des paramètres de magasin papier avec le Web Image Monitor
• Séparation des travaux d'impression, des jours et mêmes des pages d'un même travail grâce au réceptacle de tri décalé, très pratique

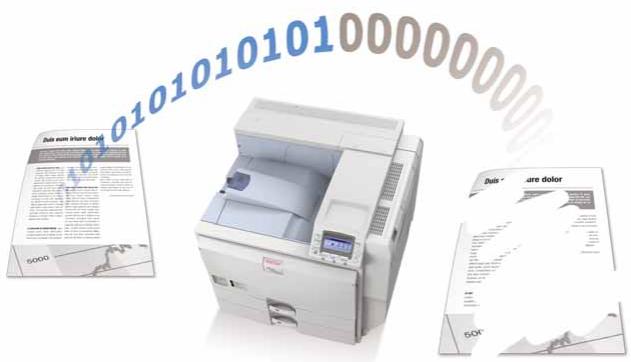

Effacement des données

Haut niveau de sécurité

• Protection des informations confidentielles grâce au cryptage des données.
• Capacités d'authentification et d'accès contrôle.
• Effacement et écrasement des données temporaires sur le disque dur (accessible au niveau utilisé).
• Prévention des copies non autorisées avec la protection par filigrane numérique.

Passage au vert

Nous nous efforçons de maintainir un haut niveau de qualité dans tout ce que nous entreprises. L'utilisation de matières non toxiques et une faible consommation d'énergie agissant en faveur de l'environnement en général. Grace à une conception écologique, nous recyclons tous les consommables de l'Aficio™SP 8200DN. Dans le cadre du développement durable dans lequel nous sommes engagés, nous vous demandons de bien pouvoir nous returner vos cartouches de toner vides. Pour plus d'informations, rendez-vous sur le site Internet www.comet-circle.eu.

GÉNERALITÉS

Technologie :	Numérique laser, impression électrique et développement du toner double composant
Vitesse d'impression en continu :50 pages par minute (A4)
Temps de préchauffage :	Inférieur à 25 secondes
Vitesse d'impression de la première page :Moins de 3,5 secondes
Dimensions (L x P x H) :	670 x 677 x 641 mm
Poids :	Inférieur à 73 kg
Source d'alimentation électrique :220 - 240 V, 50/60 Hz
Consummation électrique :	Maximum : Mode économique d'énergie :	Inférieure à 1,42 kWInférieure à 7 W
Rapport d'utilisation :	300 000 pages par mois
CONTRÔLRUR
Proesseur :	RM7035C-533L 533 MHz
Langages d'impression/résolution :PCL5e, Adobe® PostScript® 3TM :300 x 300 dpi/600 x 600 dpiPCL6, RPCSTM :	600 x 600 dpi
Mémoire :	Standard :	256 Mo
	Maximum :	512 Mo
	Disque dur (en option) :	40 Go
Pilotes :	PCL5e/PCL6/RPCSTM :Windows® 2000/XP/Vista/Server 2003Adobe® PostScript® 3TM :Windows® 2000/XP/Vista/Server 2003Macintosh OS 8.6 – 9.2.x (OS X Classic)Macintosh OS X v10.1/10.2/10.3ou version supérieure (mode natif)
Polices :	PCL :	35 polices intellectif10 polices True Type1 police bitmap13 polices (International Font)
	Adobe® PostScript® 3TM :	136 polices
	Option :	OCRCode barres

CONNECTIVITE

Protocole réseau :	TCP/IP, IPX/SPX, EtherTalk, IPP, RHPP
Réseaux supportés :	Windows® 2000/XP/Vista/Server 2003
	Novell® NetWare® 3.12/3.2/4.1/4.11/5.0/5.1/6/6.5
	UNIX Sun® Solaris 2.6/7/8/9
	HP-UX 10.x/11.x/11i v1/11i
	SCO OpenServer 5.0.6
	RedHat® Linux 6.x/7.x/8.x/9.x/Enterprise
	IBM® AIX v4.3 et 5L v5.1/5.2
	Macintosh OS 8.6 - 9.2.x
	Macintosh OS X v10.1/10.2/10.3 ou version supérieure (mode natif)
	SAP® R/3® 3.x ou version supérieure
	IBM® System i5TM HPT
Interface :	Standard :	Ethernet 10 base-T/100 base-TX USB 2.0
	Option :	IEEE 1284 bidirectionnel Réseau local sans fil (IEEE 802.11a/g) Réseau local sans fil (IEEE 802.11g) Ethernet Gigabit
Fonctionnalité supplémentaire :PDF Direct Print

Standard:	DeskTopBinder™ Lite, SmartDeviceMonitor™ for Admin/Client, Web SmartDeviceMonitor™, Web Image Monitor, utiliser d'imprimante pour Mac, Font Manager 2000
En option:	Utilitaires de gestion de documents et solutions logicielles professionnelles

GESTION DU PAPIER

Capacité papier :	Standard :	2 magasins papier de 550 feuillesBypass 100 feuilles
	Maximum :	4 400 feuilles
Sortie papier :	Standard :	500 feuilles (face vers le bas)
Format papier :	Magasins papier :	A3 - A5
	Bypass :	A3 - A6
Grammage :	Magasins papier1 :	60 à 169 g/m2
	Bypass :	52 à 220 g/m2
	Unité Recto/Verso :	60 à 169 g/m2
Supports :	Papier ordinaire, papier recyclé, transparencis, étiquettesd'imprimante laser, enveloppes

CONSOMMABLES

Toner :	Noir :	36 000 pages2
OPTIONS
Options internes :	128/256 Mo de SDRAM DIMM
	Disque dur de 40 Go
	IEEE 1284 bidirectionnel
	Réseau local sans fil (IEEE 802.11a/g)
	Réseau local sans fil (IEEE 802.11g)
	Ethernet Gigabit
	Module d'effacement des données « Data Overwrite
	Security Unit »
	Carte de stockage des données
	Module IPDS
	Carte VM
	Système de cryptage du disque dur
Options externes :	2 magasins papier de 550 feuilles
	Magasin grande capacité de 2 000 feuilles
	Magasin grande capacité de 1 200 feuilles
	Finisseur 1 000 feuilles
	Finisseur 3 000 feuilles
	Perforatrice (2/3 trous, 2/4 trous, 4 trous)
	Unité de transport papier
	Taqueuse de sortie

1Jusqu'à 216 g/m² sur supports spéciaux.
2 A4 avec un remplissage de 5% .

Pour en savoir plus sur la disponibilité des modèles, des apparciels et des logiciels en option, contactez votre revendeur Ricoh.

Ce produit contient un système d'exploitation NetBSD.

Adobe PostScript 3

Embedded Software Architecture

Certificé ISO9001 en 2000
Certificé ISO14001

Ricoh a conqu ces produits conformément aux normes europeennes ENERGY STAR en matière d'économie d'énergie.

Ricoh croit à la protection des ressources naturelles de la Terre. Cette brochure est imprimée sur du papier recyclé : composé à 50% de fibres recyclées et à 50% de pâté blanche sans chloré.

Les noms de marques et/ou de produits sont des marques déposées de leurs propriétaires respectifs.

Les caractéristiques et l'apparace extérieure du produit sont sujéttes à modification sans préavis. Les couleurs du produit sont susceptibles d'être différentes de celles représentées dans cette brochure. Les images représentées dans cette brochure ne sont pas de varies photographies et de légères differences de détaill peuvent apparaître.

Copyright © 2008 Ricoh Europe PLC.
Tous droits réservés. Toutte modification et/ou adaptation et/ou reproduction, en partie ou en intégrabilité, et/ou insertion dans d'autres travaux de la presente brochure, de son contentu et/ou de sa mise en page sans l'accord écrit de la société Ricoh Europe PLC est interdite.
