TRAVELPILOT E2 - Gps BLAUPUNKT - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Autoradio
Fonctions principales	Navigation, Radio, CD
Affichage	Écran LCD
Compatibilité CD	CD audio standard
Réception radio	FM/AM
Navigation intégrée	Oui
Commandes	Boutons physiques et molette
Alimentation	12V véhicule
Dimensions	Standard 1 DIN
Connectivité	Non précisé
Support mémoire	Non précisé
Langues disponibles	Multilingue
Installation	Tableau de bord véhicule
Poids	Non précisé
Accessoires inclus	Non précisé

FOIRE AUX QUESTIONS - TRAVELPILOT E2 BLAUPUNKT

Comment réinitialiser mon BLAUPUNKT TRAVELPILOT E2 ?

Pour réinitialiser votre appareil, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que l'écran s'éteigne et se rallume.

Pourquoi mon appareil ne capte-t-il pas le signal GPS ?

Assurez-vous que l'appareil est à l'extérieur ou près d'une fenêtre. Évitez les zones où des obstacles comme des bâtiments ou des arbres peuvent bloquer le signal GPS.

Comment mettre à jour la carte de mon BLAUPUNKT TRAVELPILOT E2 ?

Connectez votre appareil à un ordinateur via USB, puis téléchargez le logiciel de mise à jour sur le site officiel de BLAUPUNKT. Suivez les instructions à l'écran pour installer la mise à jour des cartes.

Mon appareil ne s'allume pas, que faire ?

Vérifiez si la batterie est chargée. Essayez de brancher l'appareil sur une source d'alimentation. Si l'appareil ne s'allume toujours pas, essayez de le réinitialiser.

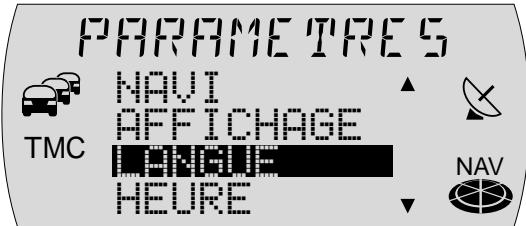

Comment changer la langue de l'interface ?

Allez dans le menu 'Paramètres', sélectionnez 'Langue' et choisissez la langue désirée dans la liste.

Mon appareil affiche un message d'erreur, que signifie-t-il ?

Référez-vous au manuel d'utilisation pour comprendre le code d'erreur affiché. Si le problème persiste, contactez le support technique de BLAUPUNKT.

Comment ajuster le volume du BLAUPUNKT TRAVELPILOT E2 ?

Utilisez les boutons de volume situés sur le côté de l'appareil pour augmenter ou diminuer le son selon vos préférences.

Puis-je utiliser mon appareil à l'étranger ?

Oui, vous pouvez utiliser votre BLAUPUNKT TRAVELPILOT E2 à l'étranger, mais assurez-vous que les cartes de la région sont installées. Vérifiez la compatibilité des cartes avant de partir.

Comment ajouter une destination à mon itinéraire ?

Dans le menu principal, sélectionnez 'Itinéraire', puis 'Ajouter une destination'. Entrez l'adresse ou le lieu que vous souhaitez ajouter.

Que faire si l'écran tactile ne répond pas ?

Essayez de redémarrer l'appareil. Si le problème persiste, nettoyez l'écran avec un chiffon doux et sec. Si cela ne fonctionne pas, contactez le support technique.

MODE D'EMPLOI TRAVELPILOT E2 BLAUPUNKT

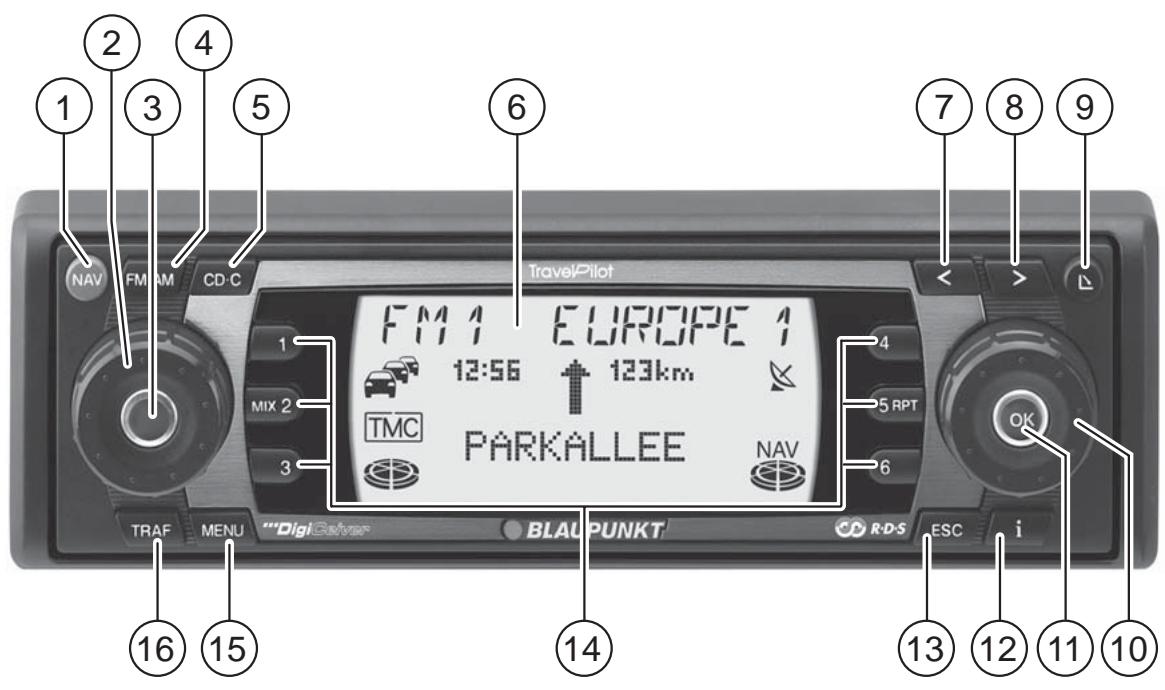

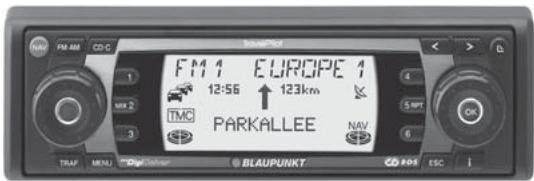

Vue d'ensemble du TravelPilot E1/E2

① Touche NAV

Pression brève : Active la navigation et les quatre niveaux de mémoire.

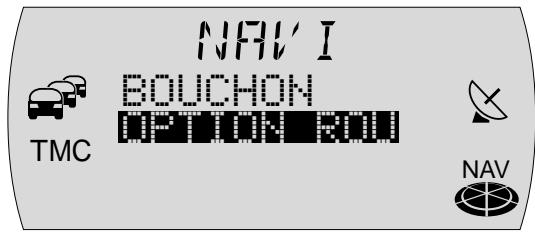

Pression prolongée : Affiche le menu de sélection pour les embouteillages et les options de route.

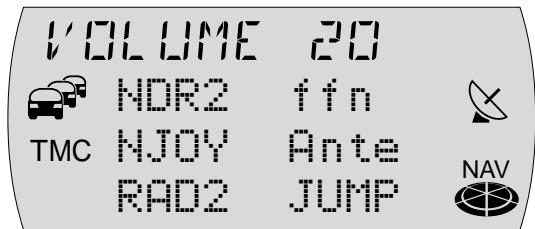

② Bouton de réglage du volume

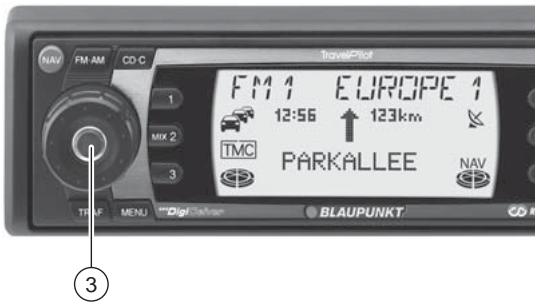

③ Marché / Arrêt et Mise en sourdine (Mute).
④ Touche FM·AM

Pression brève : Active le mode Radio et sélectionne les gAMES d'ondes FM, PO et GO.

Pression prolongée : Démarre la fonction Travelstore.

⑤ Touche CD·C

Active le mode CD, MP3 ou Changeur CD.

⑥ Afficheur
⑦ Touche<

Radio/CD: Recherche de titres précédents.

Navigation: Supprime la dette ou le chiffre entrez.

⑧ Touche >

Radio/CD: Recherche de titres suivants.

Navigation: Passage à la liste de seLECTION.

9 Touche , sert a ouvrir la faucade detachable et basculante et a retirer le CD.

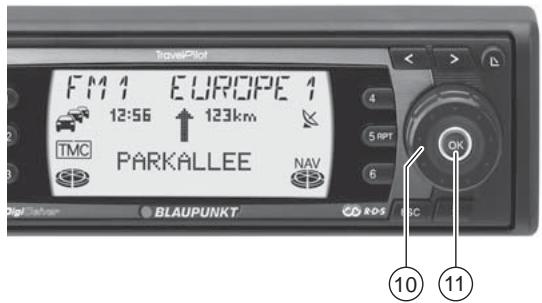

10 Bouton Menu

Selection des menus et des caractères.

Radio: Réglage manuel des stations.

⑪ Touche OK

Pression brève : Valide les fonctions/options des menus.

Pression prolongée : Démarre la fonction Scan.

Radio: Affiche le menu de sélection des giammes d'ondes.

Changeur CD : Affiche le menu de selection CD.

12 Touche i

Guidage en cours

Pression brève : Affiche la position momentanée et répète la dernière announce/instruction vocale. Pressez brievement une nouvelle fois pour afficher la destination en cours.

Pression prolongée : Affiche la liste des routes.

Guidage non actif

Pression brève : Affiche la position momentanée.

Les inscriptions figurant sur les listes sont affichées entière.

⑬ Touche ESC

Quite les menus.

Supprime les caractères pendant l'entrée de la destination.

Annule le guidage.

14 Bloc de touches 1-6

Touches de station et Mémoire des destinations

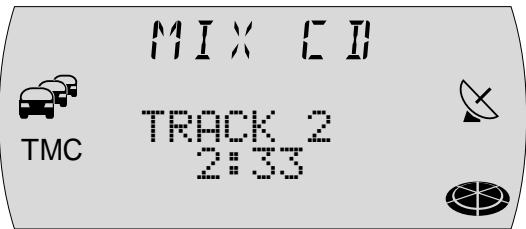

Touche 2 MIX: Lecture aléatoire en mode CD.

Touche 5 RPT: Repétition de titres en mode CD.

⑮ Touche MENU

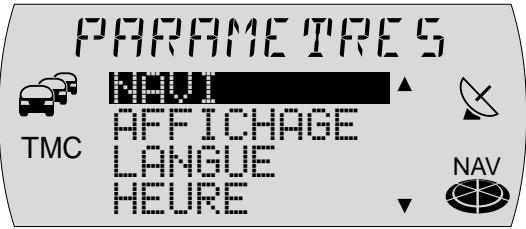

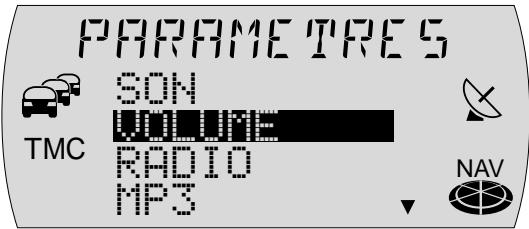

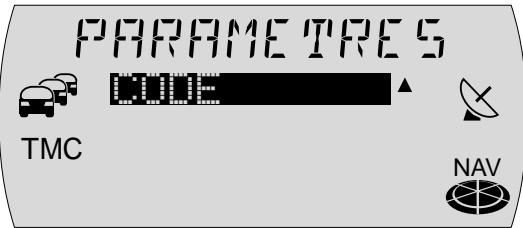

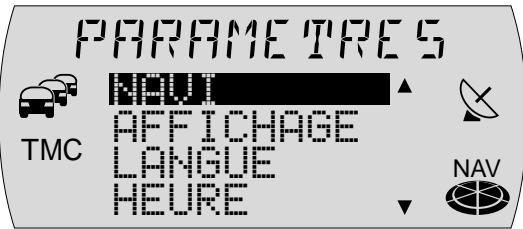

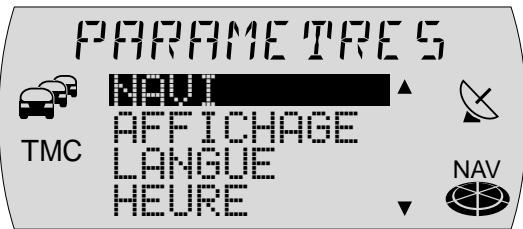

Pression brève : Affiche le menu Paramètres.

Pression prolongée : Affiche le menu Installation.

16 Touche TRAF

Pression brève : Active / Désactive la réception d'informations routières.

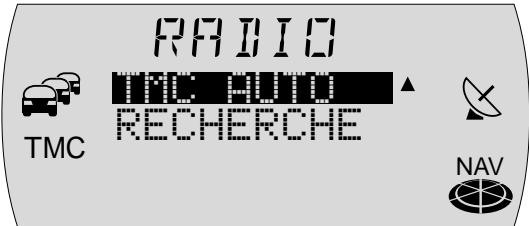

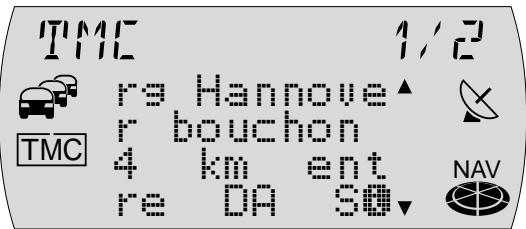

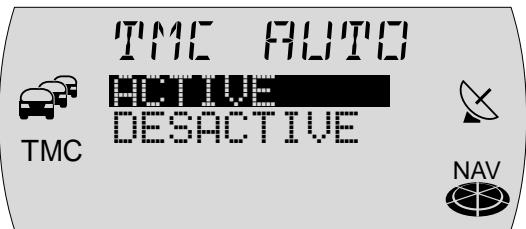

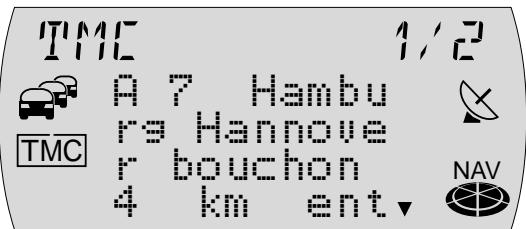

Pression prolongée : Affiche les informations TMC.

Nous vous félicitons pour l'achat du TravelPilot E1/E2. Vous pouvez etre sur(e)d'avoir fait le bon choix.

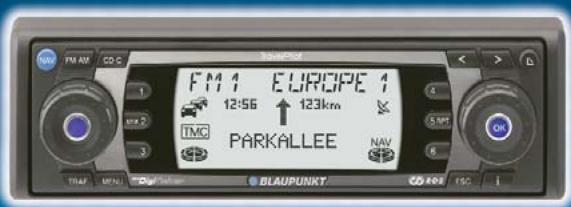

Le TravelPilot E1/E2 est un système radio et navigation aux dimensions d'un autoradio courant qui offre un grand nombre de fonctions supplémentaires!

Par exemple la fonction Couloir et Alentours vous permettent d'écouter un CD audio pendant le guidage.

Le TravelPilot E1/E2 ist un pilote fiable et convivial qui vous amène à destination avec précision.

Ce guide d'utilisation vous conduit etape par etape au travers des fonctions du TravelPilot E1/E2 et repond aux questions les plus fréquentes. Pour plus d'informations sur l'utilisation du guide d'utilisation, reportez-vous à la section « Notes concernant le guide d'utilisation »

Si vous avez d'autres questions ou des suggestions concernant le TravelPilot E1/ E2 à nous faire parvenir, n'hésitez pas à appeler notre service d'assistance téléphonique ou à contacter votre revendeur. Les numérios de téléphone du service d'assistance téléphonique internationale figurent à la fin du guide d'utilisation.

Garantie

Nous offrons une garantie constructeur sur les produits achetés dans l'Union Européenne. Les apparèils vendus en dehors de l'Union Européenne sont soumis aux conditions de garantie publiées par notre représentation du pays concerné.

Pour consulter ou Broker les conditions de garantie, visitez notre site à l'adresse : www.blaupunkt.de ou adressez-vous directement à :

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

31139 Hildesheim

Allemagne

Note de responsabilité

Malgré les constantes améliorations techniques apportées, il peut arriver que le système de navigation ne puisse offrir un guidage précis ou optimisé en raison d'une utilisation incorrecte, de changements au niveau de la réglementation du traffic, de la présence de chantiers, d'encombrements de la circulation, d'erreurs ou d'informations manquantes sur le support de navigation ou d'erreurs de calcul et de localisation générales dans certains cas. La société Blaupunkt déclinera toute responsabilité et ne sera pas tenue de réparer les dommages en résultat ou de compenser tout autre désavantage.

Prise en main pour la navigation

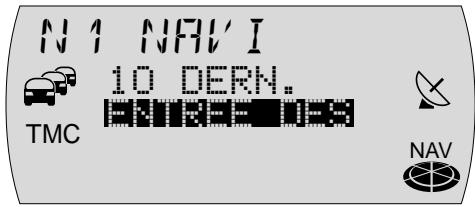

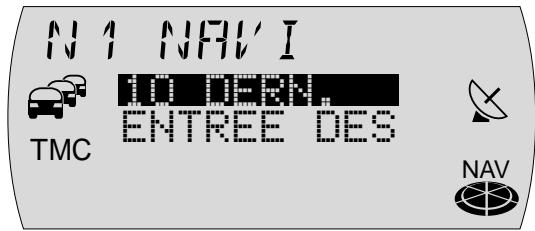

Pressez une fois la touche NAV ① pour quitter le mode audio Radio ou Changeur (option) et pour entrer dans le menu Navigation.

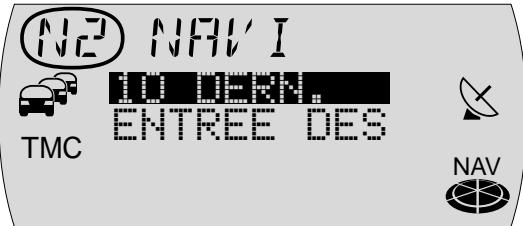

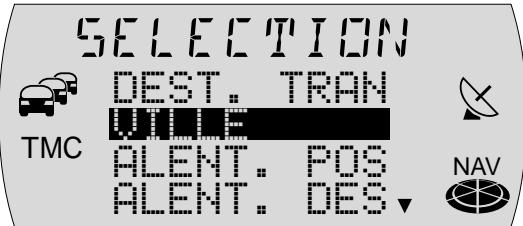

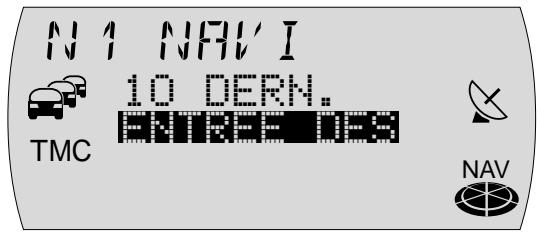

Sélectionnez au moyen du bouton Menu 10 la fonction ENTREE DESTINATION et pressez la touche OK 11 pour entrner une nouvelle destination.

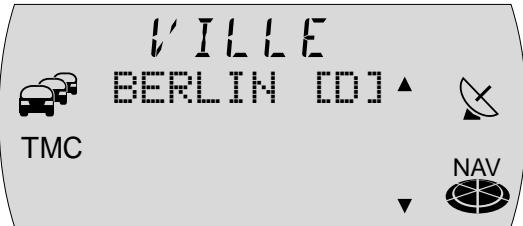

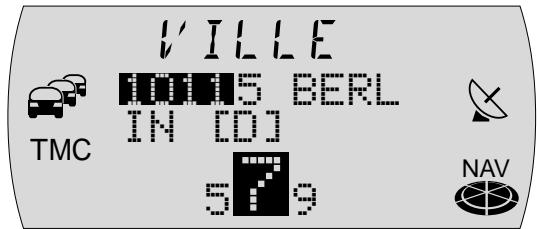

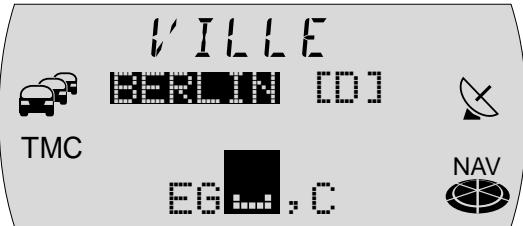

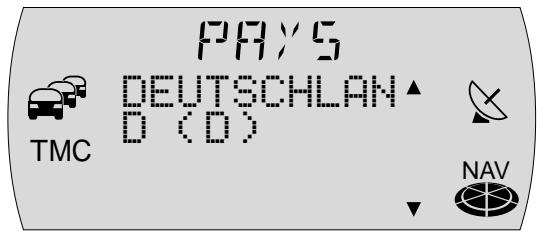

Le système vous demande dans un premier temps de selectionner le pays de destination..Validez your selection en pressant la touche OK 11

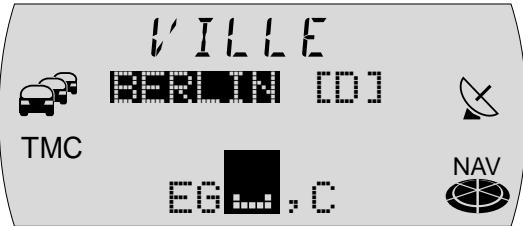

Validez maintainant la fonction VILLE seLECTIONNée en pressant la touche OK ⑪.

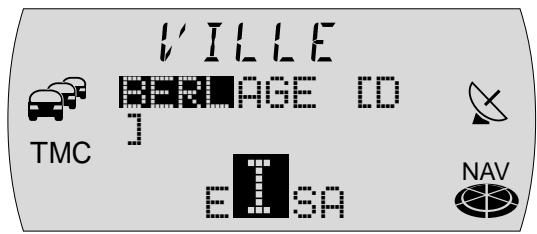

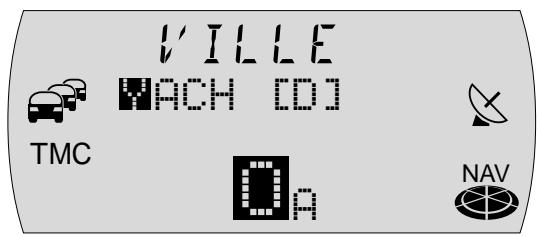

Selectionnez au moyen du bouton Menu 10 la première lecture ou le premier chiffre du code postal du lieuChoisi dans la ligne de saisie.Presse la touche OK 11 pour valider la lecture ou le chiffre.

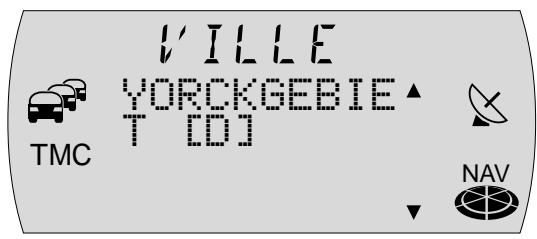

Selectionnez au moyen du bouton Menu ⑩ le caractère suivant. Pour vous faciliter la saisie, le système n'affiche que les caractères encore possibles suite à la dernière saisie (fonction de saisie intelligente).

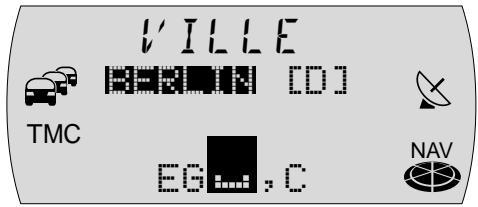

Dès que le TravelPilot E1/E2 trouve une concordance avec le lieu enregistré sur le CD, il affiche automatiquement le nom dans son intégrality. De plus, le TravelPilot E2 enregistré les 20 dernières villes de la navigation. Cela vous permit de retrouver rapidement les villes de destination que vous avez frequentlyment utilisées.

Dans la plupart des cas, quelques caractères suffisent pour indiquer le lieu de destination voulu.

Lorsque le nom du lieu voulu apparait dans la ligne de saisie, pressez la touche OK 11 pendant plus de 2 secondes ou la touche > 8.

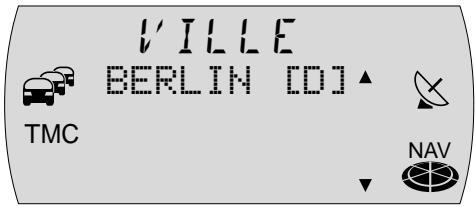

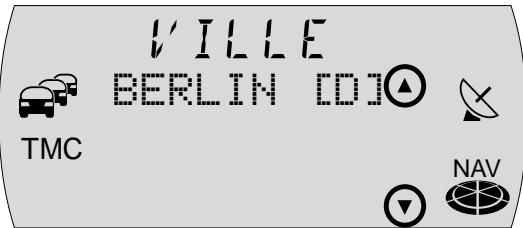

Le lieu choisi apparaît ensuite dans la liste des lieux de destination.

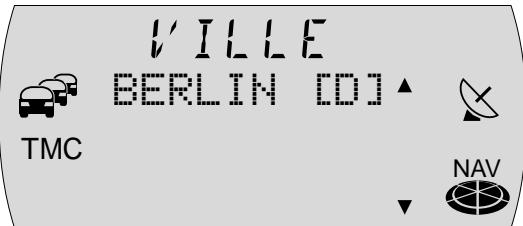

Pour désir un autre lieu dans la liste des lieux de destination, parcourez la liste au moyen du bouton Menu ⑩.

Dés que le nom du lieu voulu apparait, pressez la touche OK ⑪.

Si le lieu de votre可以选择 plusieurs fois, un autre menu (Spcification du district) apparait avec la ligne de saisie. Tapez d'autres lettres pour pouvoir préciser le lieu. Dés que le lieu voulu s'affiche, pressez la touche OK ⑪

Note: Pendant la saisie, vous avez à tout moment la possibilité de passer à la liste de seLECTION en pressant la touche > ⑧.

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

SELECTION

TMC

CENTRE

DESTINATION

图13-2

NAV

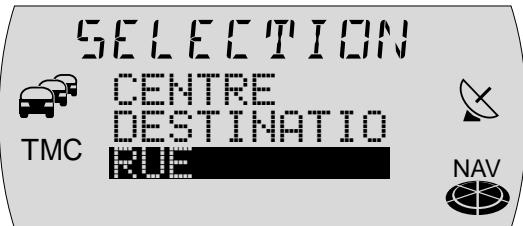

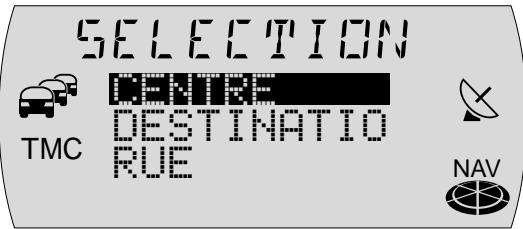

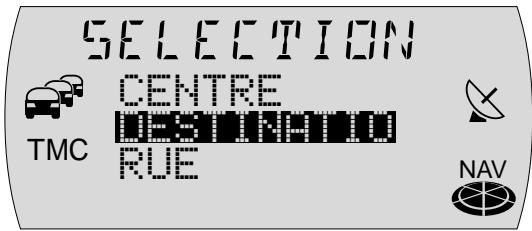

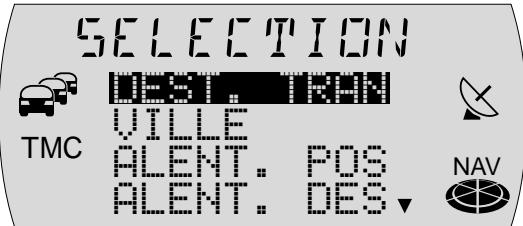

Dans la liste de sélection suivante, sélectionnez entre RUE, CENTRE et DESTINATION spéciale.

Les rues ne peuvent etre selectionnées que si les données correspondantes sont enregistrées sur le cédérom de navigation utilisé.

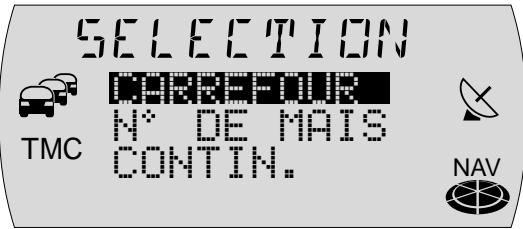

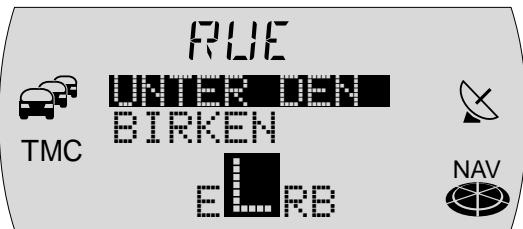

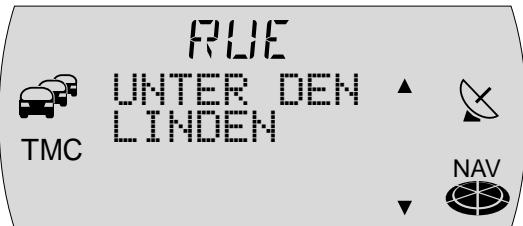

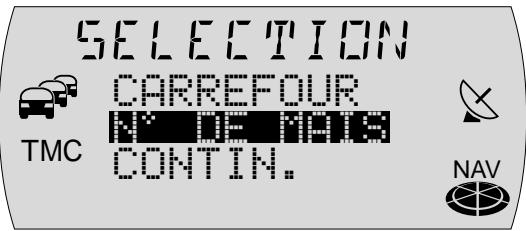

Si vous avez selectionné RUE, vous pouvez ensuite désirir des intersections ou des numérios de maison. Pour saisir leur nom, procédez comme décrit pour VILLE.

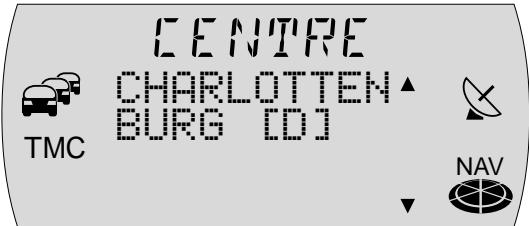

Sélectionnez CENTRE si vous souhaitez été guidé(e) vers un centre-ville.

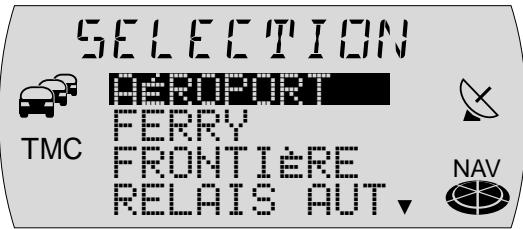

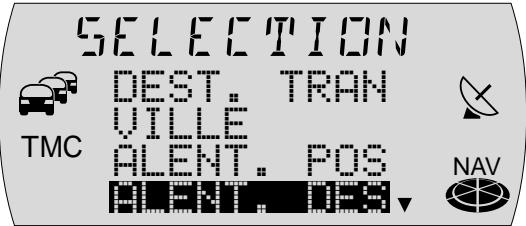

La fonction DESTINATION spéciale permet de vous amener directement à des destinations spécifiques telles que gares, autoroutes ou sites touristiques.

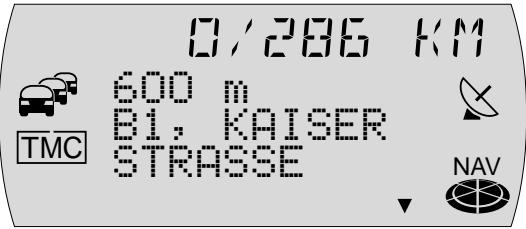

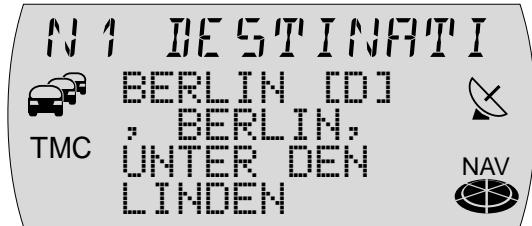

Une fois la destination spécifiée, CONTRôle DE LA DESTINATION apparait sur l'afficheur; ensuite apparait la destination.

F11 NIR2

TMC

B1, KAIISER STRASSE

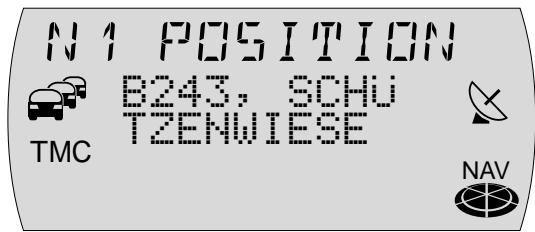

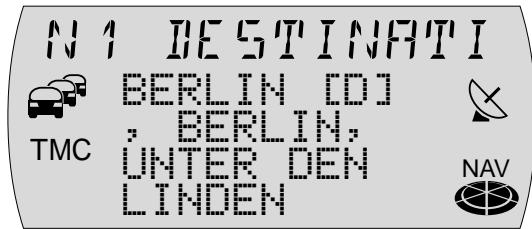

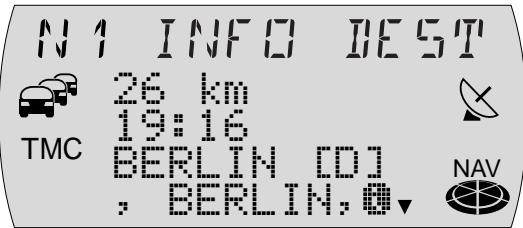

Note : Vous avez maintainant la possibilité de mémoriser la destination au moyen des touches 1 - 6 ④ Pour mémoriser, pressez la touche correspondantependant plus de 2 secondes.

Activez le guidage en pressant la touche OK 11.

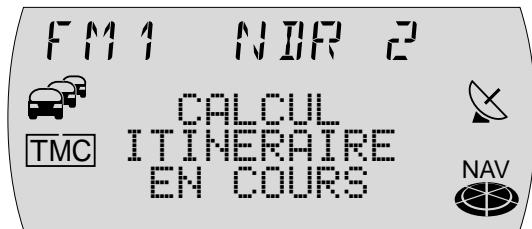

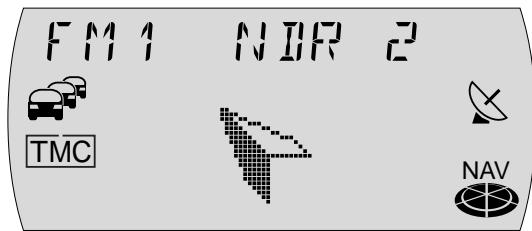

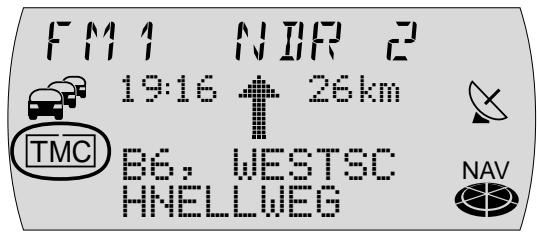

Le guidage démarre une fois l'itinéraire calculé. Le corridor de routes est en plus chargé en mémoire. La progression du charge ment est signalé pour le replissage des segments dans l'icone du CD de navigation. Il est possible dePTRer ensuite le CD dés que tous les segments sont remplis.

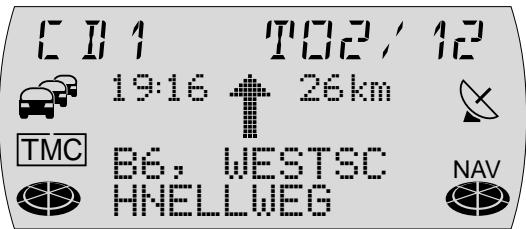

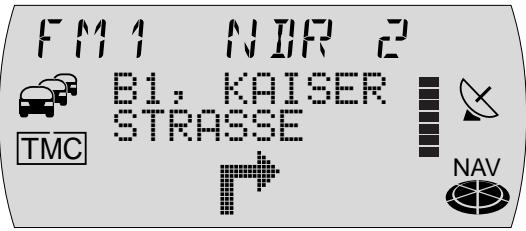

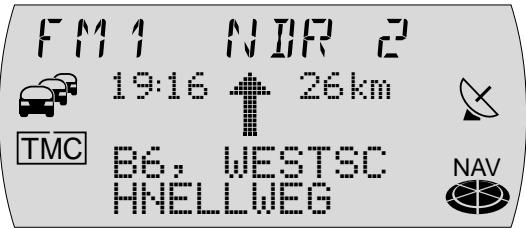

Vous apercevez au centre de I'afficheur les recommendations de conduite.

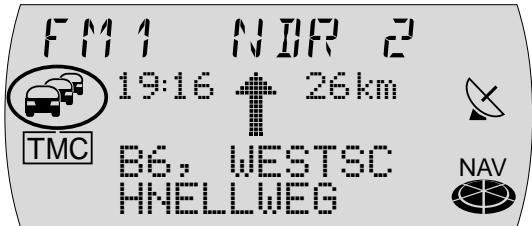

En cas de bifurcation, la distance à parcourir jusqu'àau prochain point de décision (par ex. intersection) apparait sous forme de pictogramme à droite des recommandations de conduite. De plus, le nom de la rue dans laquelle vous tournerez est aussi visible.

F11

NFR

TMC

19:16 26km

B6, WESTSC

HNELLWEG

NAV

Si le chemin que vous parcourez ne présente pas de bifurcation, le nom de la rue dans laquelle vous vous trouvez actuellément est visible sous les recommendations de conduite. Vous apercevez en haut à droite la distance actuelle à parcourir jusqu'à la destination et en haut à gauche l'heure d'arrivée prévisible.

Le mode audio momentané est visible audressus des recommandations de conduite. En mode Radio, c'est là qu'apparait le nom de la station ou sa fréquence, en mode Changeur CD, le titre et le CD.

Pendant le guidage, vous avec la possibilité de commander les fonctions audio au moyen des touches 1 - 6 (14).

Précautions d'emploi

Le TravelPilot E1/E2 est donc pour être utilisé dans les voitures particulières.

Certaines informations, telles que les limitations de hauteur ou les charges maximes autorisées sur route requises pour le guidage de camions ou d'autobus, ne sont pas enregistrées sur les CD de navigation.

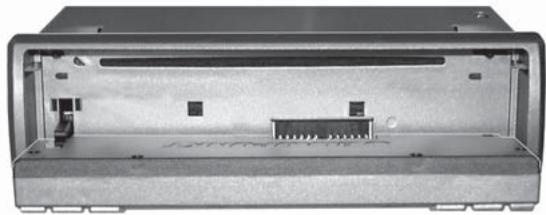

Insérer ou retirer un CD

Pour des raisons de sécurité, il est conseilé de n'insérer ou de ne-retirer un CD qu'a l'immobilisation du vehicule.
- N'ouvre la façade que pour insérer ouPTRir un CD.
- Àpres avoir inséré ou retire le CD, refermez immédiatement la façade pour étabir le fonctionnement instantané du TravelPilot E1/E2 avant de reprendre la route. Sinon, le TravelPilot E1/E2 s'éteint au bout de 30 secondes.

Utilisation pendant les trajets

Vous risquez de provoquer des accidents graves si vous ne concentrez pas toute attention sur la circulation routiere.

Pour éviter toute inattention susceptible d'être provoquée par la commande du TravelPilot E1/E2, observer les indications suivantes :

Familiarisez-vous avec le TravelPilot E1/E2 et sa manipulation avant de prendre la route.
- Arrêtez-vous à un endroit ajusté si vous souhaitez reprogrammer le TravelPilot E1/E2.
Commandez le TravelPilot E1/E2 pendant vos trajets uniquement si la situation routiere le permet.
- Ne procédez à la saisie d'une destination qu'à l'arrêt du vehicule.

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

Vue d'ensemble du TravelPilot E1/E2 .. 2

Prise en main pour la navigation 5

Précautions d'emploi 7

Cédéroms de navigation utilisables .. 10

Précautions d'entretien des CD-ROM... 10

Notes concernant le guide d'utilisation 11

Façade détachable 12

Système antivol 12

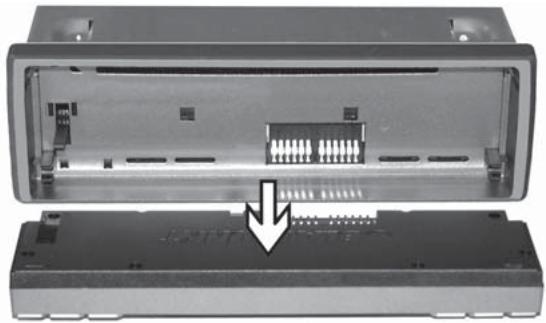

Retirer la façade 12

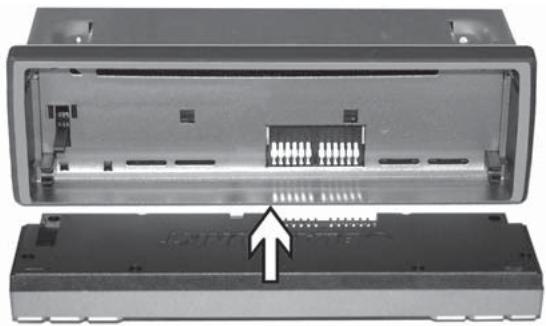

Poser la façade 13

Allumer / Éteindre
le TravelPilot E1/E2 14

Allumer / Éteindre enuttant ou coupant le contact 14

Sélection du mode 15

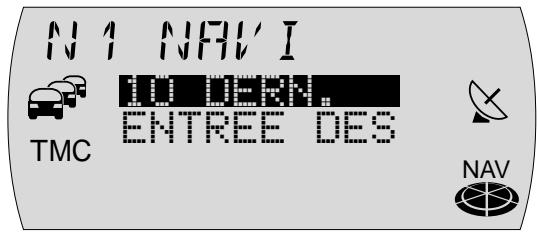

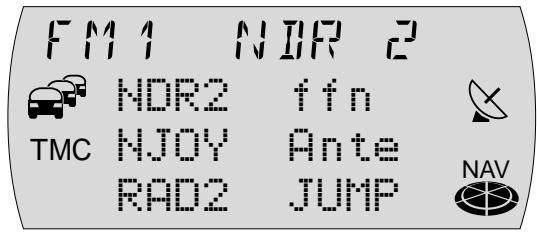

Sélection et validation de fonctions 15

Réglagedu volume 16

Mise en sourdine (Mute) 16

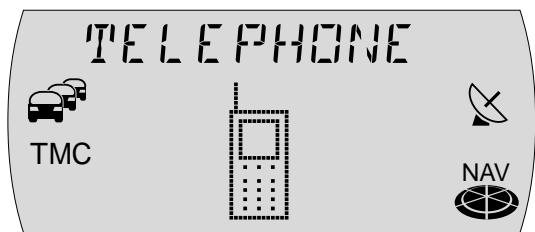

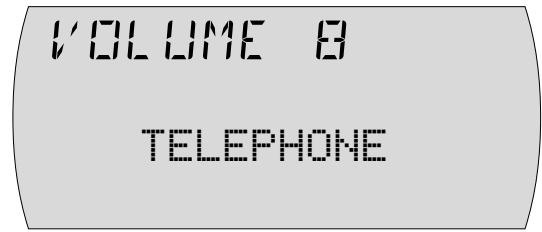

Transmission automatique des appel
teléphoniques 17

Afficheur 18

Mise en marche des systèmes codés après les avoir débranchés 19

Saisie d'un code errone 20

Navigation 21

Principe de fonctionnement de la navigation 21

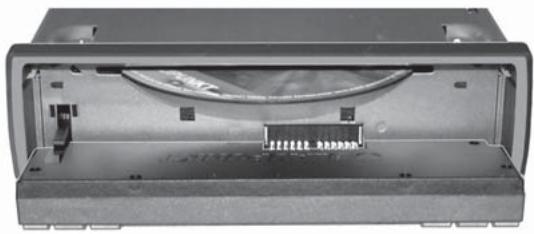

Insertion du CD de navigation 21

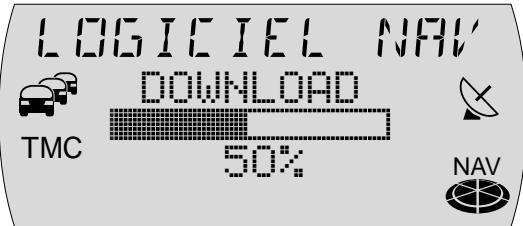

Chargement du logiciel de navigation ... 22

Fonction Couoir 22

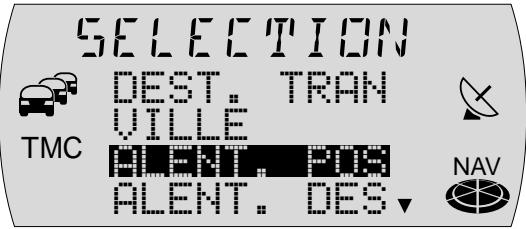

Fonction Alentours 22

Lancement de la navigation 23

Entrée de la destination 24

Entrée de la destination dans la ligne de saisie 25

Entrée de la destination - Pays 27

Entrée de la destination - Ville 27

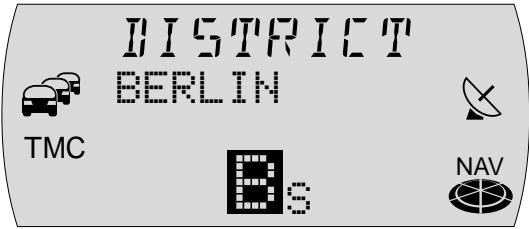

Entrée de la destination - Destination spécifique au lieu de destination 29

Entrée de la destination - Rue, Numéro de maison et Carrefour 30

Entrée de la destination - Centre 32

Entrée de la destination - Destinations spécifiques 33

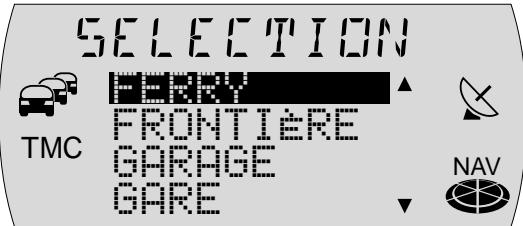

Entrée de la destination - 10 dernières destinations 36

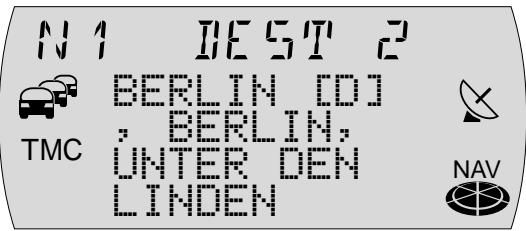

Entrée de la destination - De la mémoire Destinations 37

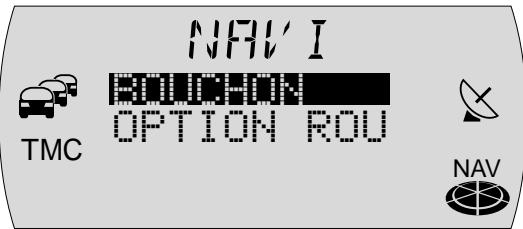

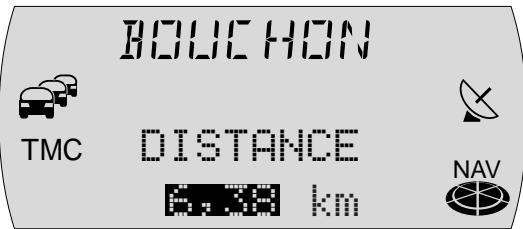

Contournement d'un bouchon pendant le guidage 46

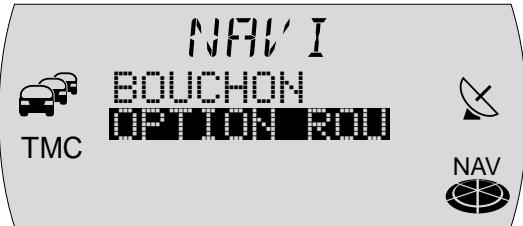

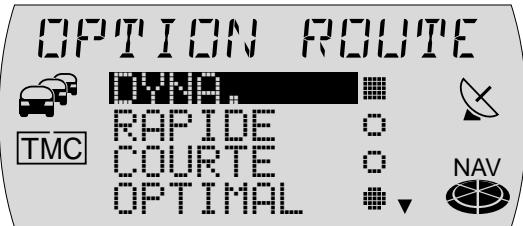

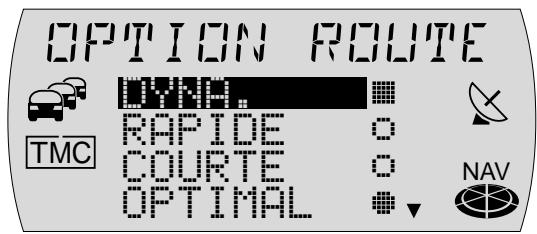

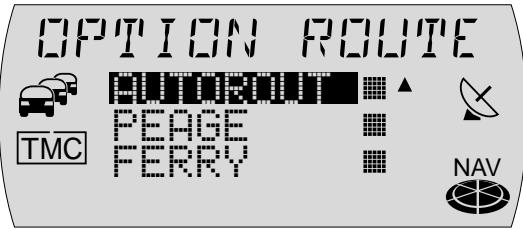

Définir une option de route 47

Afficher la liste de routes 49

Informations routieres pendant le guidage 49

Mode Radio 50

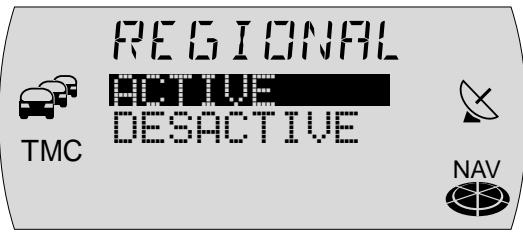

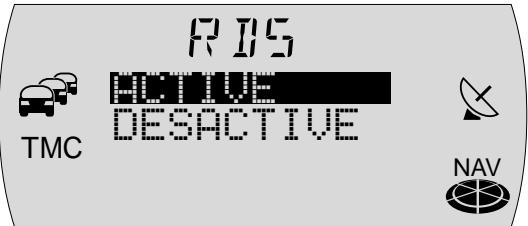

Fonctions « comport » RDS (AF, REG) … 50

Mettrela radio en marche 52

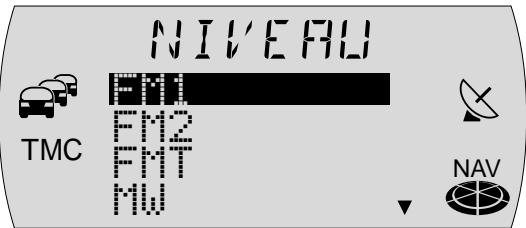

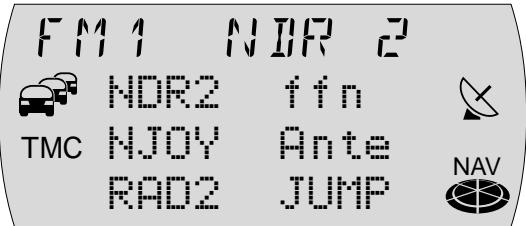

Choisir une gamme d'ondes / un niveau de mémoire 52

Rechercher une station 53

Mémorisation de stations 54

Appeler une préselection 54

Balayage des stations (SCAN) 55

Informations routieres 55

Mode CD 57

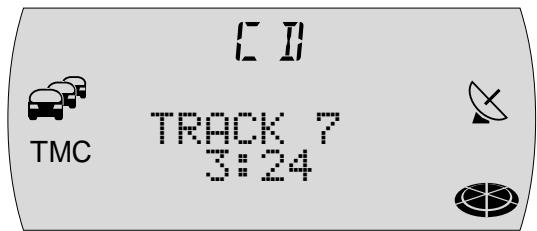

Demarrer la lecture d'un CD 57

Selection de titres 59

Recherche rapide 59

Lecture aléatoire (MIX) 59

Lecture de toutes les intros d'un CD (SCAN) 60

Répétition de titres (REPEAT) 60

Informations routieres en mode CD .... 60

Mode MP3 (uniquement TravelPilot E2) 61

Preparation du CD MP3 61

Demarrer le mode MP3 63

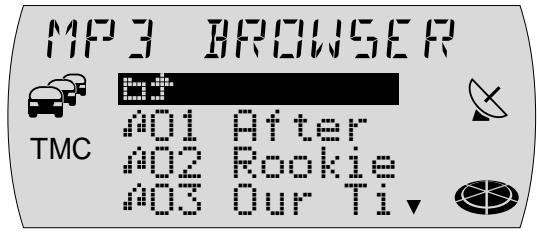

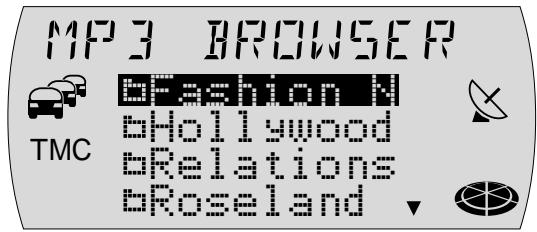

Selectionner un repertoire 63

Selectionner un titre 65

Recherche rapide 66

Lecture aléatoire (MIX) 66

Lecture des intros d'un repertoire (SCAN) 67

Répétition de titres (REPEAT) 67

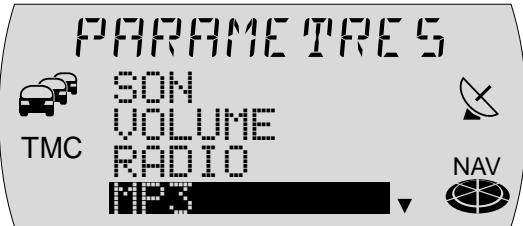

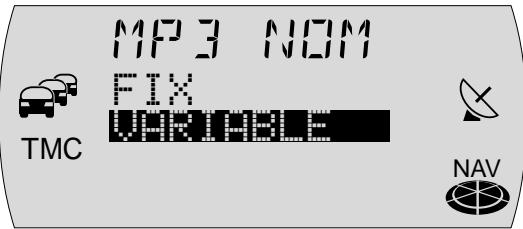

Selectionner une info MP3 68

Mode Changeur CD 69

Demarrer le mode Changeur CD 69

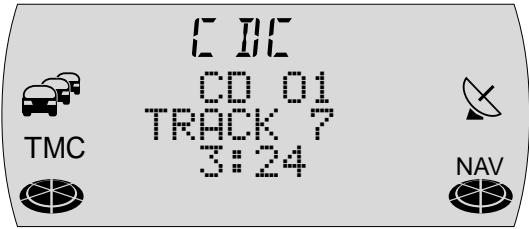

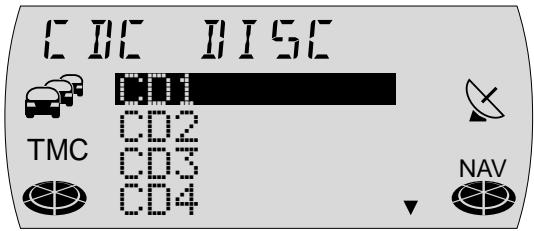

Choisir un CD. 70

Selection de titre 71

Recherche rapide 71

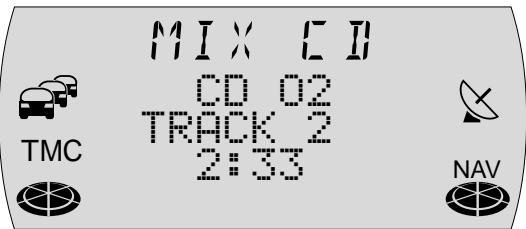

Lecture aléatoire (MIX) 71

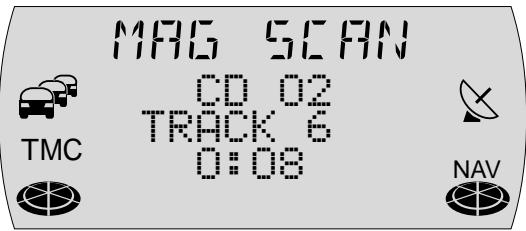

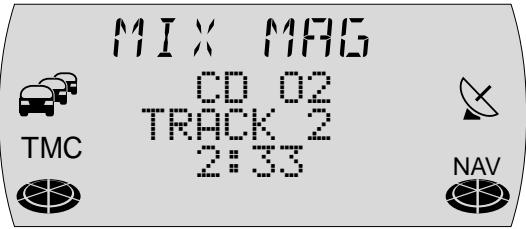

Lecture des intros de tous les CD (SCAN) 72

Répétition de titres (REPEAT) 73

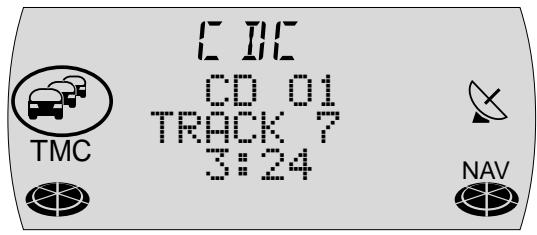

Informations routieres en mode Changeur CD 73

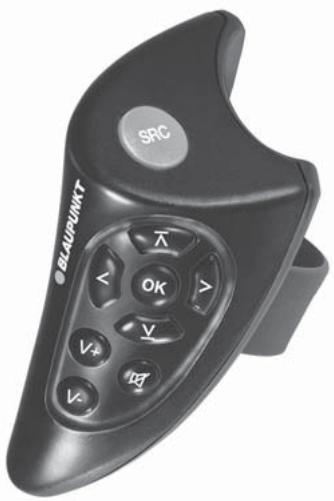

Telecommande au volant 74

Selection d'une source audio 74

Réglage du volume 74

Activer le mode de navigation 74

Mise en sourdine 75

Setup-Configuration 76

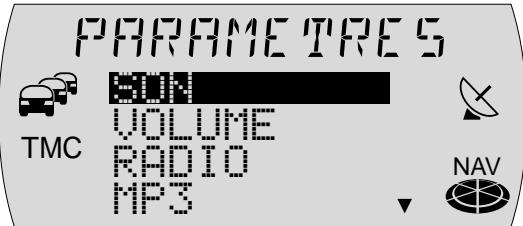

Réglage de la tonalité et de la répartition sonore 76

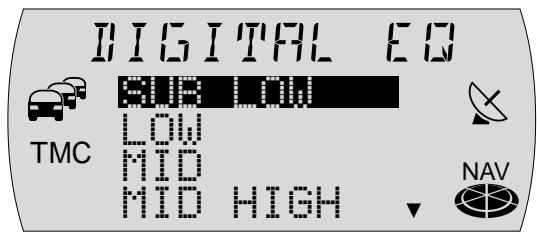

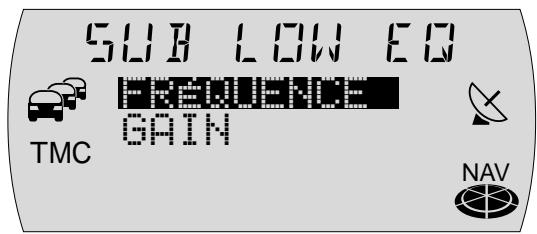

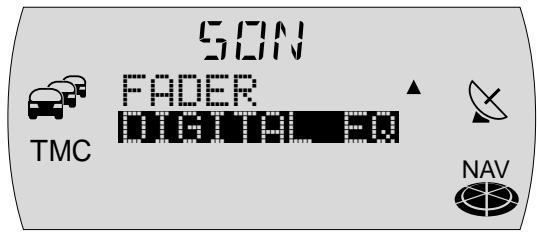

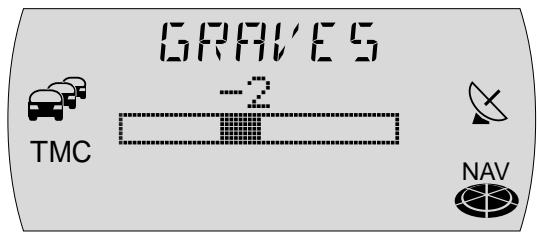

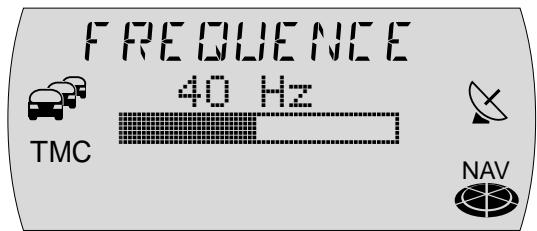

Egaliseur 77

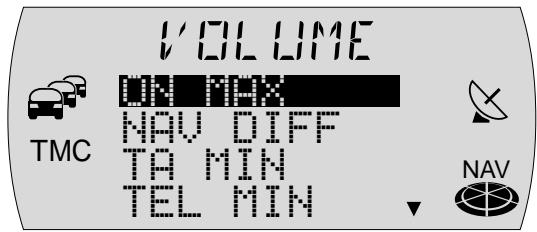

Réglage du volume de mise en marche, des informations routières, du téléphone et de GALA 80

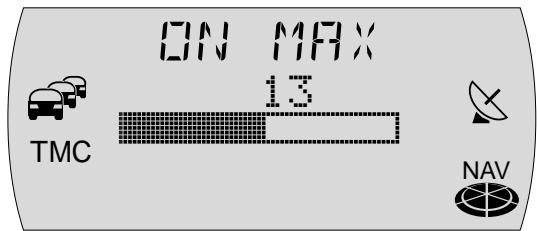

Réglage des fonctions Radio 81

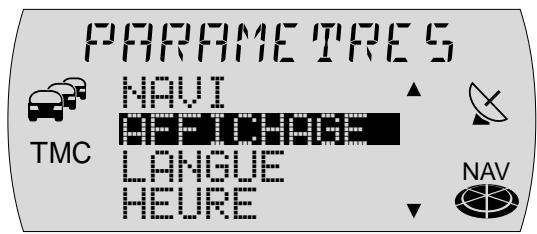

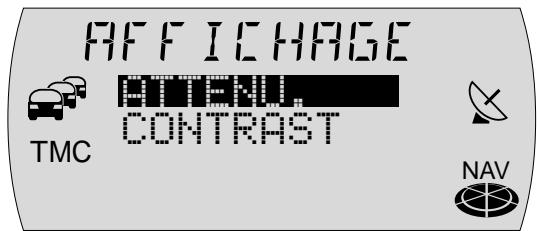

Réglage du contraste et de la luminosité de l'afficheur jour/nuit 83

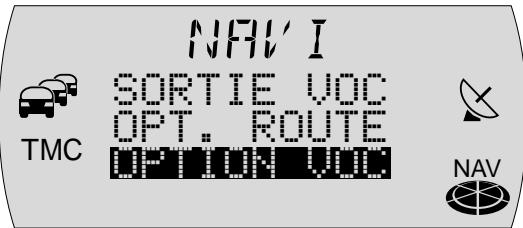

Définir les options vocales 84

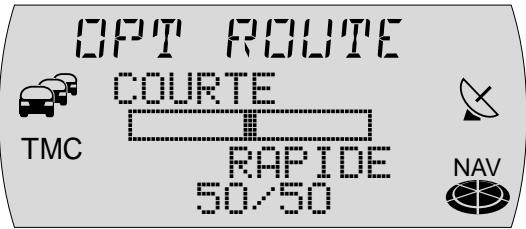

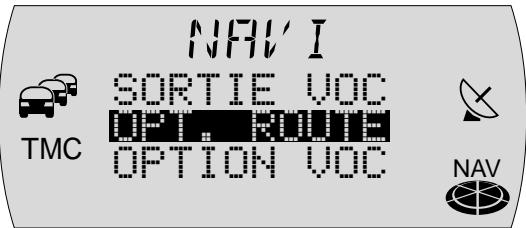

Spécifier l'itinétaire optimal (uniquement TravelPilot E2) 87

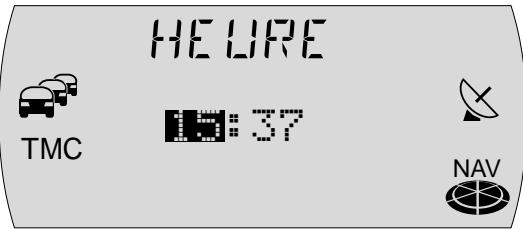

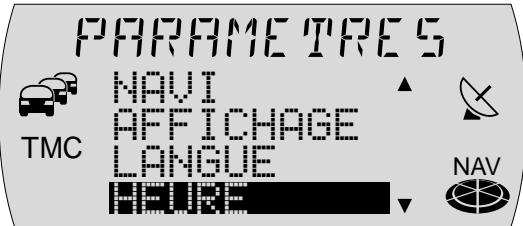

Réglage de l'heure 88

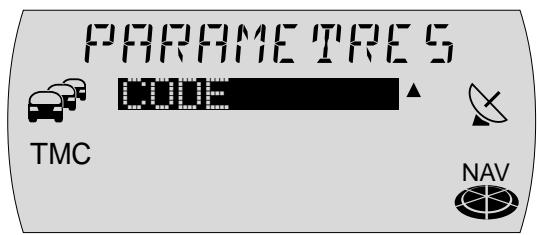

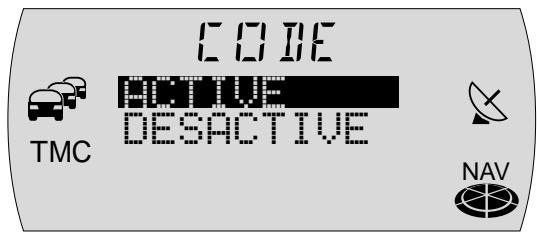

Code de l'appareil 89

Installation 90

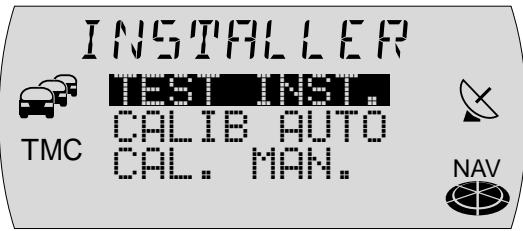

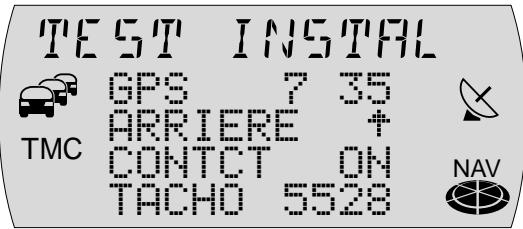

Test d'installation 90

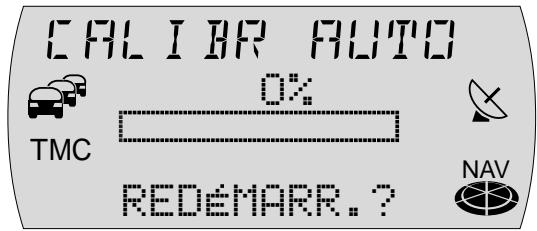

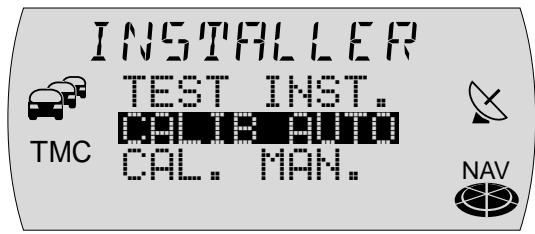

Calibrage automatique de l'appareil .... 91

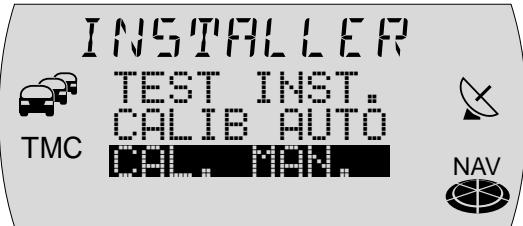

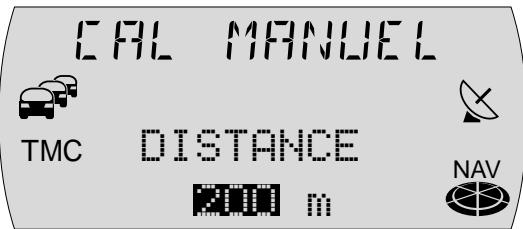

Calibrage manuel du TravelPilot E1/E2 .. 92

Glossaire 93

Ca chromatistiques techniques 94

Notice de montage 95

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

Cédéroms de navigation utilisables

Le TravelPilot E1/E2 ne peut être utilisé qu'avac des cédéroms de navigation portant l'inscription « E ». Si le lecteur ne contient pas de CD-ROM, un message correspondant vous en averit sur l'afficheur quand vous appelez le menu permettant d'entrez une destination.

Note: Le TravelPilot E1/E2 n'est pas conscience pour être utilisé avec des cédéroms de navigation gravés (CD-R, CD-RW). Si vous insérez un CD-ROM grave, le texte NAVIGATION ACTIVEE restera inscrit sur l'écran. La garantie ne couvRE pas les restrictions de fonctionnement eventuelles quant à la performance de la navigation.

Précautions d'entretien des CD-ROM

En cas de salissure d'un CD-ROM, ne le nettoyez pas dans le sens circulaire, mais en utilisant un chiffon doux non pelucheurs du centre vers l'extérieur. En cas d'extrème salissures, nous vous recommendons de baigner les CD en utilisant un produit courant à laver la vaisselle. Veillez ici aussi à nettoyer le CD du centre vers l'extérieur, et non pas dans le sens circulaire, et à bien le laisser sécher.

Nous vous recommendons aussi de manipuler la partie supérieure et inférieure du CD avec la plus grande précaution pour éviter de déterminer la couche d'informations située juste en dessous de la couche imprimée (face label).

Remarques concernant la qualité de lecture :

Toute souillure ou toute dégradation d'un CD peut provoquer des erreurs de lecture. L'importance de l'erreur de lecture dépend aussi de l'importance de la dégradation mécanique. Les fortes rayures entrainent des « erreurs de lecture » (erreur de données) qui font sauter le CD ou provoquent son arrêt. Il est par conséquent impératif de manipuler les CD avec le plus grand soin et de les conserver dans leur pochette de protection.

Notes concernant le guide d'utilisation

Leprésent guide d'utilisation vous familiarisera avec la commande et les fonctions de votre TravelPilot E1/E2 et vous permettra de l'utiliser correctement et suturement. Lisez attentivement le guide d'utilisation avant la première mise en service de votre TravelPilot E1/E2 et conservez-le soigneusement dans votre vehicule.

Note: Veillez à ne pas conserver dans le vehicule la carte du TravelPilot jointe au guide d'utilisation.

Pour acceder rapidement aux informations requises, ce guide d'utilisation utilise les symboles suivants pour signaler certaines opérations :

1 Indique les opérations que vous doivent effectuer en vue d'une action.
Signale les réactions du TravelPilot E1/E2 qui doivent se produit à l'issue d'une action.
Point « Info » : Il vous permet d'obtenir des informations et des conseils pratiques quant à la manipulation du TravelPilot E1/E2.

Note : L'ordre et la disponibilité des fonctions dépendent en partie du cédérom de navigation inséré et peuvent donc varier par rapport aux illustrations de ce guide d'utilisation.

Façade détachable

Système antivol

Votre TravelPilot E1/E2 est équipé d'une façade détachable qui le protège contre le vol et d'un code de sécurité à 4 chiffres. Sans cette façon, votre TravelPilot E1/E2 n'aura aucune valeur pour la personne qui le dérobe.

Protégéz votre TravelPilot E1/E2 contre le vol ennant avec vous la façade à chaque fois que vous quittez votre vehicule. Ne laissez jamais la façade dans le vehicule, même en la cachant bien.

La forme de construction de la façon permet de l'enlever et de la poser avec facilité.

Note: Ne laissez jamais tomber la façade. Ne l'exposez jamais aux rayons du soleil ou à d'autres sources de chaleur. Conservez-la dans l'étui fourni. Évitez de toucher directement les contacts de la façade avec la peau. Nettoyez si nécessaire les contacts au moyen d'un chiffon non pelucheux et impregné d'alcool.

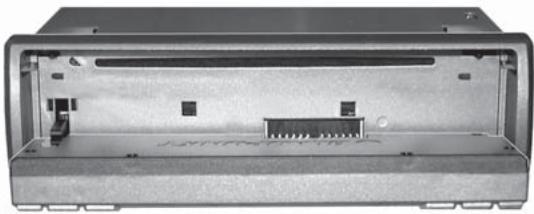

Retirer la façade

1 Pressez la touche ⑨.
La façade s'ouvre vers l'avant.
2 Retirez la façade du support en un mouvement droit.
^+ Après avoir enlevé la façade, le TravelPilot E1/E2 s'éteint au bout de 30 secondes environ. Tous les réglages définis seront mémorisés. Le CD inséré reste dans le lecteur.

Note : Si le CD inséré est éjecté et non pas retire, il se réinsère automatiquement.

Poser la façade

1 Pousser tout droit la façade dans le support de l'appareil.
2 Fermez la façade.

Note: Veillez à ne pas appuyer sur l'afficheur en posant la façade.

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

Allumer / Éteindre le TravelPilot E1/E2

1 Presser la touche ③ pour allumer votre TravelPilot E1/E2.
Le dernier mode audio actif est restitué au volume auquel le système a été étéeint. Vous avez la possibilité de limiter le volume de mise en marche à une valeur maximale.

Note : Pour limiter le volume de mise en marche, reportez-vous à la section « Réglage du volume de mise en marche, des informations routières, du téléphone et de GALA » du chapitre « Setup - Configuration ».

1 Pour éteindre le TravelPilot E1/E2, pressez la touche ③ pendant plus de 2 secondes.

Allumer / Éteindre en mettant ou coupant le contact

Vous avez la possibilité d'allumer ou éteindre le TravelPilot E1/E2 en mettant ou en coupant le contact si celui-ci a été correctement relié à l'allumage et s'il n'a pas été étant avec la touche ③.

Vous avez aussi la possibilité de faire fonctionner le TravelPilot E1/E2, le contact étant coupé.

1 Pressez a cette fin la touche ③.

Au bout d'une heures, le TravelPilot E1/E2 s'eteint automatiquement pour menager la batterie du vehicule. Vous pouvez repeter cette opération autant de fois que vous foulez. La limite de temps s'annule en mettant le contact.

Note : Pour garantir un fonctionnement parfait, le TravelPilot E1/E2 doit être raccordé au (+) permanent et au (+) via allumage comme décrit dans le guide de montage. La durée « Standby » après avoir étéint l'appareil est réglée sur 30 minutes.

Sélection du mode

PourchoisisiremodeNavigation

1 pressez la touche NAV ①.
^+ Le menu Navigation apparait ou si le guidage est en cours, le menu Guidage.

PourchoisisiremodeRadio,

1 presser la touche FM·AM ④.
En haut de l'afficheur apparait le nom de la station écoutee ou sa fréquence ainsi que son niveau de mémoire, en dessous l'affection des touches de station.

PourCHOISIRLEMODECDouChangeurCD

1 presser la touche CD-C ⑤.
En haut de l'afficheur apparait CD ou CDC. Vous apercevez en dessous le numero du CD place dans le changeur CD, le titre écoute ainsi que la durée de lecture.

Sélection et validation de fonctions

Le bouton Menu à droite et la touche OK sont les touches de commande principales du TravelPilot E1/E2. Ces touches vous permettent de sélectionner des fonctions et des caractères pour la saisie ainsi que d'effectuer et de valider vos réglages.

• Pour sélectionner des fonctions et des caractères : tournier le bouton Menu ⑩ vers la gauche ou la droite.
  Pour valider des fonctions à l'écran et leur sélection : presser la touche OK ⑪.

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

Réglage du volume

Pour amplifier le volume du système,

1 tournez le bouton de réglage du volume ② dans le sens des aiguilles.

Pour réduire le volume du système,

1 tournez le bouton de réglage du volume ② dans le sens inverse des aiguilles.
Le volume défini apparait en haut de l'afficheur pendant le réglage.
- Point « Info » : Pendant une recommendation de conduite vocale de la navigation, vous avez la possibilité de modifier son volume indépendamment du volume de base du mode audio, et cela au moyen du bouton de réglage du volume ②. Le volume défini sera mémorisé automatiquement.

Mise en sourdine (Mute)

You've a possibility de réduire totally le volume sonore du système.

1 Pressez brievement la touche ③
MUTE apparait en haut de I'afficheur.
- Point « Info » : Les recommendations de conduite vocales de la navigation ne seront pas interrompues.

Pour annuler la mise en sourdine,

1 pressez brièvement la touche ③ ou tournez le bouton de réglage du volume ②.

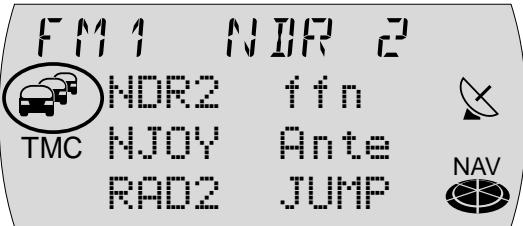

MLTE

TMC

NOR2

NJOY

RAD2

ffn

Ante

JUMP

NAV

Transmission automatique des appeals téléphoniques

Si le TravelPilot E1/E2 est relié à un téléphone de voiture, les appeals téléphoniques seront transmis via les haut-parleurs du TravelPilot E1/E2. TELEPHONE apparait dans ce cas sur l'afficheur.

Les appeals téléphoniques seront également transmis si le TravelPilot E1/E2 est eteint. Le TravelPilot E1/E2 s'allumera alors pour la durée de la conversation téléphonique.

You've a possibilité de régler le volume de l'appel téléphonique.

1 Tournez le bouton de réglage du volume ② pour régler le volume voulu.

Point « Info » : Pendant une conversation téléphonique, vous pouvez changer le volume indépendamment du volume principal du mode audio au moyen du bouton de réglage du volume ②.

Note: Si vous modifiez le volume pendant un appel, ce volume restera maintainu jusqu'à ce que vous éteignez le système. En cas d'un nouvel appel, le volume de mise en marche sera réactivé.

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

Afficheur

L'afficheur du TravelPilot E1/E2 visualise toutes les informations de la navigation, telles que les recommendations de conduite visuelles, les menus et les listes ainsi que les sources audio Radio, CD et Changeur CD (option).

Vou puez optimiser la luminosité et la lisibilité de l'afficheur pour l'angle de lecture dans votre vehicule. Reportez-vous à cette fin à la section « Réglage de l'affichage jour / nuit et du contraste de l'afficheur » du chapitre « Setup - Configuration »

Note: Maniez l'afficheur avec le plus grand soin. Tout contact avec des objets pointus risque d'erafler et de déterminer l'afficheur. N'toyez l'afficheur uniquement avec un chiffon non pelucheux et au besoin avec de l'alcool de nettoyage. N'utilisez pas, pour le nettoyage, de solvants tels que la térébenthine ou l'essence attaquant et déterminer l'afficheur.

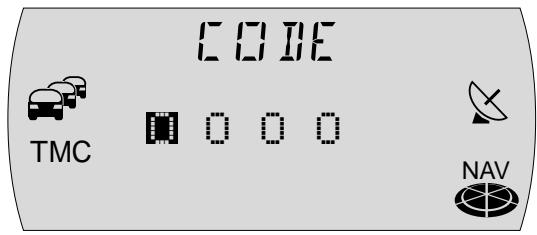

Mise en marche des systèmes codés après les avoir débranchés

Le code vous sera demandé quand vous mettez en marche un système codé après l'avoir débranché, par ex. à la suite de la réparation du vehicule. Le code figure sur la carte du TravelPilot E1/E2. Par mesure de sécurité, ne conservez jamais cette carte dans votre vehicule!

Pour introduire le code, procedez comme suit :

1 Pour introduire le premier chiffre du code, pressez la touche 1 (14) autant de fois que nécessaire jusqu'à ce que celui-ci apparaisse sur l'afficheur.
2 Pour introduire le second chiffre du code, pressez la touche 2 ①4 autant de fois que nécessaire jusqu'à ce que celui-ci apparaisse sur l'afficheur.
3 Pour introduire le troisième chiffre du code, presse la touche 3 (14) autant de fois que nécessaire jusqu'à ce que celui-ci apparaissé sur l'afficheur.
4 Pour introduire le quatrième chiffre du code, pressez la touche 4 (14) autant de fois que nécessaire jusqu'à ce que celui-ci apparaisse sur l'afficheur.

Aussitô que ce code apparait dans son intégralité,

5 pressez la touche OK ① pendant plus de 2 secondes.
Le système s'allume.

Vous avez aussi la possibilité de taper ce code en utilisant le bouton Menu ⑩ et la touche OK ⑪.

1 Tournez le bouton Menu ⑩ jusqu'à ce que le chiffre en question apparaisse sur l'afficheur.
2 Pressez la touche OK ① pour marquer le chiffre suivant du code.
3 Repétez les étapes 1 et 2 pour les chiffres restants.

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

Une fois que le code est apparu dans son intégralité,

4 pressez la touche OK ① pendant plus de 2 secondes.
Le système s'allume.

Saisie d'un code erroné

Si vous avez entrez et valide un code errone par megarde, vous pouvez repeter la saisie. Pour eviter que ce code soit trouve en effectuant différentes tentatives, le système se bloque pendant une heures au bout de la troisieme tentative.

Pour procéder à un nouvel essai, le système doit rester allumé pendant une heures, le contact étant mis. Le temps d'attente est remis à zéro et sera de nouveau d'une heures si vous débranchez le système pendant ce laps de temps.

Vous avez la possibilité de désactiver la demande du code. Pour plus de détails, reportez à la section « Activer / Déscientier le code » du chapitre « Setup - Configuration »

CIOE

CODE RRONé

Navigation

La fonction de navigation du TravelPilot E1/E2 vous permet de trouver et de rejoindre rapidement et en toute confiance des destinations sans étude exhaustive de cartes. Les endroits auxquels vous devez par exemple bifurquer vous sont communiqués à temps. De plus, l'afficheur vous indique des commandations de conduite, la distance actuelle à parcourir et l'heure d'arrivée à destination.

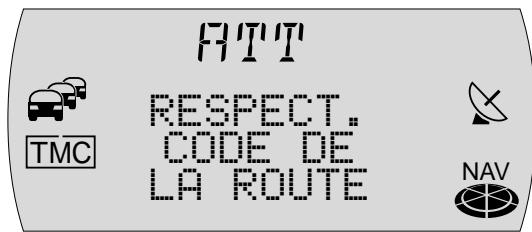

La sécurité routière est le mot d'ordre supérieur. Notez que la signalisation routière actuelle a toujours priorité sur les recommandations de conduite communiquées par le système de navigation.

Principe de fonctionnement de la navigation

La position momentanée du vehicule est localisée par le signal tachymétrique électronique, un gyroscope (enregistrant les changements de direction du vehicule) et un signal transmis par des satellites GPS (Global Positioning System). Le système de navigation compare les données avec les cartes digitalisées et en calculé votre position ainsi que les itinéraires à suivre.

Insertion du CD de navigation

1 Pressez la touche 9 pour ouvrir la façade.
La façade s'ouvre vers l'avant et un CD inséré éventuellesment est ejecté.
2 Retirez le CD éjecté eventuèlement et insérez le CD de navigation avec précaution dans la fente d'insertion CD du TravelPilot E1/E2, la face imprimée étant dirigée vers le haut. À partir de ce moment, le CD est avalé automatiquement par le TravelPilot E1/E2.

Note : Si le CD n'est pas retire, il se réinséra automatiquement au bout de 10 secondes environ.

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

Chargement du logiciel de navigation

Le logiciel de navigation se charge automatiquement en mémoire depuis le CD et y reste jusqu'à ce que le système soit débranché ou s'éteigne automatiquement au bout de 72 heures après l'avoir étéint pour la première fois (La tension de la mémoire du système se désactive pour menager la batterie du vehicule). Le chargement se fait également quand le logiciel de navigation du système ne correspond pas au logiciel contenu sur le CD.

Note: Le chargement du logiciel est visible sur l'afficheur et ne doit pas'être interrompu de préférence.

Fonction Couloir

La fonction Couloir sert à naviguer sans support de données. Une fois le calcul de l'itinétaire lancé, les données requises pour le guidage sont chargées dans la mémoire du TravelPilot E1/E2. Le changement effectué, vous pouze restorer le cédérom de navigation du lecteur et insérer un CD audio si vous le souhaitez. Le changement est terminé quand les segments à l'intérieur de l'icone du CD de navigation sont tous replis.

Fonction Alentours

La fonction Alentours permet de définir une destination sans support de données à l'intérieur de la zone mémorisée. Pour cela, certaines parties des données de navigation sont chargées du CD-ROM dans la mémoire du système de navigation en fonction de la position du vehicule. Le système de navigation recourt ensuite aux données en mémoire pour l'entrée de destination. Le volume des données en mémoire dépend du fonctionnement momentané.

Note: Si l'espace mémoire est encore suffisant après avoir chargé le couloir, cet espace sera utilisé pour la fonction Alentours. Le chargement des données est signalé par l'icone CD située en bas à droite de l'afficheur et s'effectue également même si le guidage n'est pas en cours.

Si le système doit charger de nouvelles données du CD, il vous demandera d'insérer le CD de navigation dans certaines situations. Une rose des vents apparaitra sous forme d'icone si vous n'avez pas inséré le CD de navigation pendant le guidage après que l'on vous l'ait demanded.

Note: Si le guidage est actif dans le couloir mémorisé et vous insérez un CD-ROM contenant un autre logiciel de navigation que celui ci se trouvant dans le système, le TravelPilot E1/E2 vous demandera si vous voulez juste charger ce logiciel. Si vous decide de charger le logiciel, le guidage sera annulé. Si vous refusez de charger le logiciel, l'icone Rose des Vents apparaitra sur l'afficheur après que vous avez quitté le couloir.

Lancement de la navigation

1 Pressez la touche NAV ① ,le TravelPilot E1/E2 etant allumé.
Le menu Navigation apparait.

Le menu Navigation vous offre plusieurs possibilités pour sélectionner une destination. Ces propabilités sont les suivantes :

10 DERNières : Affichage des 10 dernières destinations
ENTREE DESTINATION:Entrée d'une destination en spécifiant I'adresse

De plus, la navigation, tout comme le mode Radio, offre plusieurs niveaux de mémoire (N1, N2, N3 et N4). Six destinations peuvent être mémorisées sur chacun de ces niveaux de mémoire au moyen des touches 1 - 6 (14).

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

Pour passer entre les différents niveaux de mémoire de la navigation,

1 pressez la touche NAV ① autant de fois que nécessaire jusqu'à ce que le niveau youlu apparaissé tout en haut de l'afficheur.

Pour pouvoir lancer le guidage, il vous faut avoir inséré un CD de navigation TravelPilot E ou dispose des données requises en mémoire et avoir spécifique une destination.

Entrée de la destination

Il est possible de spécifique une destination en la sélectionnant parmi les destinations mémorisées (mémoire Destinations) ou en saississant un lieu ou le code postal, un centre, une intersection ou un numéro de maison ainsi qu'en sélectionnant des destinations spécifiques (par ex. diffuseur d'autoroute, gare, hôtel, centre commercial etc.). Vous avez aussi la possibilité deCHOISIR un pays.

Après avoir activé la navigation avec la touche NAV ①, le menu Navigation apparaît sur l'afficheur.

Destinations

Les destinations possibles sont les suivantes :

les 10 dernières destinations,
le centre d'une ville / d'un lieu ou d'un quartier d'une grande ville,
- une rue,
- une intersection de deux ou plusieurs routes,
- une maison ou un pâté de maisons,
- des destinations spécifique telles que gares, aéroports, stations-service et autres établissements publics,
des destinations mémorisées (mémoire DESTINATIONS).

Entrée de la destination dans la ligne de saisie

La ligne de saisie sert à entrer par exemple le nom d'une ville ou d'une rue dans le menu Navigation. Elle offre une fonction intelligente proposant uniquement les lettres complémentaires qui peuvent logiquement succeder à celles déjà introduites.

Exemple : Si vous entrez un nom de rue et aucune rue de votre lieu de destination ne commence par la lecture A, cette lecture n'apparaître pas. Tout comme la lecture C ne sera pas visible si vous introduisez B en tant que première lecture et s'il n'existe pas de rue contenant les deux lettres successives BC.

Dès que les lettres que vous avez entrez permettent une concordance unique, votre saisie est complétée automatiquement. Dans la plupart des cas, quelques lettres suffisent pour entrer un nom de lieu ou de ville.

Exemple : Si vous entrez en Allemagne Y0 pour les deux premières lettres d'un lieu, la ligne de saisie sera automatiquement complétée par RCKGEBIET, étant donné que le réseau des lieux du CD valable pour l'Allemagne ne propose aucun autre complément possible.

Selection des caractères

Dès que la ligne de saisie est visible, la première lecture possible apparait. Procedez comme suit :

1 Marquez la première lecture.
Point « Info » : La dette marquée est affichée en video inverse et agrandie pour faciliter la lecture.
2 Validez votre sélection en pressant la touche OK ⑪.
3 Sélectionnéz la dette suivante et validez en pressant la touche OK ⑪.
Si les lettres entrées permettent déjà d'être complétées, le nom apparaitra automatiquement.

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

4 Répétez les étapes 1 - 3 autant de fois que nécessaire jusqu'à ce que le nom youlu apparaissé dans la ligne de saisie.
5 Pour accepter le nom, presse la touche OK ⑪ longuement ou presse la touche > ⑧.
Le nom saisi apparaît dans la liste des noms de lieux ou de rues (en cas de saisie d'un lieu ou d'une rue).

Suppression de caractères

Pour effacer une dette introduite par mégarde,

1 pressez la touche < 7 ou la touche ESC 13.
Le repère de saisie se déplace d'un espace vers la gauche. Les lettres du nom qui ont été automatiquement complétées sont effacées.

Note: Pressez longuement la touche < ⑦ pour effacer toutes les lettres. Pressez longuement la touche ESC ⑬ pour entrer dans le menu Navigation.

Parcourir une liste et valider l'inscription d'une liste

Étant donné que le nombre de lignes est limité sur l'afficheur, certaines listedes sont réparties sur plusieurs pages. Ces listedes sont signalées à droite par les flèches ▲ ▼. Si vous ne venez que la flèche ▼, c'est que vous ne pouvez partirour la liste que vers le bas. Inversement, si vous apercevez uniquement la flèche ▲, vous ne pouvez faire défilérer la liste que vers le haut.

1 Pour parcourir une liste, tournez le bouton Menu ⑩ vers la gauche ou la droite.
^+ L'inscription suivante ou precedente de la liste apparait sur l'afficheur.
2 Pour valider l'inscription d'une liste (un lieu de destination par exemple), pressez la touche OK ⑪.

Entrée de la destination - Pays

Le CD de navigation contient actuallement les données routières complètes d'un pays ainsi que le réseau de routes principales (Major Roads) d'Europe. Quand vous effectuez votre première saisie de destination, le système vous demande de selectionner un pays. Ce sera normalement le pays dans lequel vous vous trouvez.

1 Dans le menu Navigation, Sélectionnez et validez la fonction ENTREE DESSti nation et ensuite la fonction PAYS.
La liste de sélection du pays apparait.
2 Tournez le bouton Menu ⑩ jusqu'à ce que le pays de votrechioix apparaisse et presse la touche OK ⑪.
Le menu Entrée de la destination apparait.

Note : Le pays de destinationChoisi reste méorisé jusqu'à ce que vous en sélectionniez un autre, jusqu'à ce que vous insériez un autre CD ou si le TravelPilot E1/E2 s'éteint entièrement au bout de 72 heures environ après avoir l'avoir étéint pour la dernière fois.

Entrée de la destination - Ville

Si vous souhaitez rejoindre une destination à un endroit quelconque, il vous faut d'abord préciser ce lieu. Vous pouvez entrair soit le nom de la localité soit le code postal.

• Point « Info » : L'entrée du code postal permet de préciser le lieu de destination.

Note : Les codes postaux affectés à des boîtes postales ne peuvent pas être utilisés pour l'entrée de la destination.

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

Dans les communes plus petites, le code postal peut être valable pour plusieurs localités. ÀpRES avoir entree le code postal, il vous faut ensuite selectionner le lieu correspondant. Il suffit normalement de selectionner les premières lettres du lieu que vous voulez rejoindre. Ce lieu apparait ensuite sur l'afficheur à cote du code postal.

Note: L'entrée de la destination au moyen du code postal n'est possible que si les données correspondantes se trouvent sur le cédérom de navigation.

1 Sélectionnez et validez dans le menu Navigation la fonction ENTREE DESTINATION et ensuite la fonction VILLE.
La ligne de saisie vous permettant d'entrez le nom de la ville apparait sur l'afficheur et la derniere ville entree y est visible.
- Point « Info » : La dernière ville entrée vous sera proposée automatiquement comme destination que vous pourrez ensuite sélectionner en pressant longuement la touche OK (1) ou en pressant la touche > (8). Le TravelPilot E2 enregistre les 20 dernières villes. Si vous tapez la première lecture de l'une des 20 dernières villes, la ville correspondante apparaître sur l'écran. Si le système ne trouve aucune concordance, il affichera la première inscription de la liste des villes qui convient.
2 Tapez le nom du lieu dans la ligne de saisie (Pour plus de détails, reportez-vous également à la section « Entrée de la destination dans la ligne de saisie »).
3 Passez à la liste.
Le nom figure maintainant sur la liste des lieux de destination.
4 Sélectionnez la ville et pressez la touche OK (11) pour la valider comme destination.
La ville est validée comme destination.

Note: Si le lieu可以选择 plusieurs fois, un autre menu apparaît (Sécicfication du district) avec la ligne de saisie. Tapez d'autres lettres afin de préciser le lieu. Pour mistrés vous orienter, la distance à vol d'oiseau ainsi que la direction apparaissent sur l'afficheur. Ces informations ne sont pas visibles si vous avez sélectionné la ville en tapant le code postal.

Une fois la ville sélectionnée, l'interface utiliseur continuera à vous guider tout au long de la saisie de la destination. Sélectionnez entre :

• DESTINATION spéciale: Cette option vous permet de sélectionner, directement à partir d'une liste, des destinations spécifique réparties en rubriques telles que gare, centre commercial etc. de la ville可以选择. Pour plus de détails, reportez-vous à la section « Entrée de la destination - Destinations spécifique »
• RUE: Entrée de la rue de destination. La sélection de la rue de destination dépend des données mémorisées sur votre CD de navigation.
• CENTRE : Sélection d'un centre d'un lieu ou d'un quartier comme destinatio-tion.

Note : Si ces options ne proposent pas d'informations, celle-ci ne seront donc pas affichées.

Entrée de la destination - Destination spécifique au lieu de destination

Vous avez la possibilité de selectionner directement une destination spécifique telle que restaurants, parkings, hotels etc. à condition d'avoir spécifique un lieu de destination.

1 Sélectionnez et validez la fonction DESTINATION spéciale.
Une liste de rubriques de destinations spécifiques apparait sur l'afficheur.

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

2 Sélectionnez et validez la rubrique de votrechoix.
La ligne de saisie apparaisant sur l'afficheur vous permet d'enter la destination spécifique.
3 Entre le nom de la destination spécifique comme vous le faites habituellement.
4 Passez à la liste.
Les destinations spécifiques disponibles apparaissent dans l'ordre alphabétique.
5 Sélectionnez et validez la destination de votrechoix.

Voussoupiezlancerleguidageunefoisladestinationselectionneeetconfir-mée.Pourplusde détails,reportez-vousà la section «Guidage »

Entrée de la destination - Rue, Numéro de maison et Carrefour

1 Sélectionnez et validez la fonction RUE.
2 Tapez le nom de la rue avec la ligne de saisie (Pour plus de détails, reportez-vous également à la section « Entrée de la destination avec la ligne de saisie).
3 Passez à la liste.
Le nom de la rue figure sur la liste des noms de rue.
- Point « Info » : Pour faciliter la recherche, un nom de rue long peut être mémorisé plusieurs fois sous différentes formes, par exemple : RAABE-WEG, WILHELM- et WILHELM-RAABE-WEG.
4 Sélectionnez et validez le nom de rue de votre choix.

Note: Si le nom de la rue existe plusieurs fois dans la ville de destination, un sous-menu apparait. Celui-ci vous permetpermet d'entrer le code postal ou le nom du quartier afin de préciser la rue.

Une fois la rue seLECTIONnée, choisissez parmi les options suivantes :

• N° DE MAISON: Cette option vous permet de compléter la saisie de la destination en ajoutant un nombre de maison ou un bloc regroupant plusieurs numérores de maison.
• CARRIER: Cette option vous permet de préciser la destination en seLECTIONnant un carrefour de la rue可以选择.

Note: Si vous procédez à une nouvelle entrée de destination sans CD-ROM de navigation (fonction Couloir), vous ne pourrez selectionner ni le numero de maison ni le carrefour.

• CONTINuER : La saisie de la destination est terminée et vous pouvez démarrer le guidage. Pour plus de détails, reportez-vous à la section « Guidage »

Note: Si ces options ne proposent pas d'informations, celle-ci ne seront donc pas affichées.

Numéro de maison

Après avoir sélectionné la fonction H^ DE MAISON, une liste apparaît affichtant les numérodes maison disponibles qui peuvent être aussi bien des numérodes maison individuels que des blocs de numérodesaison. Le système TravelPilot E2 vous permet d'entrée librement un nombre de maison dans la ligne des saisie. Si le nombre de maison entre ne correspond pas à la base de données du CD, la liste des numérodesaison disponibles apparaître.

1 Sélectionnez et validez le numéro de maison ou le bloc voulu.
La destination selectionnee apparait sur l'afficheur.
2 Vous pouvez maintainant lancer le guidage au moyen de la touche OK 11.
Point « Info » : Une fois la destination saisie dans son intégralité et avant de lancer le guidage, vous avez la possibilité deémoriser la destination dans la mémoire Destinations. Pour plus de détails, reportez-vous à la section « Mémoire Destinations »

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

Pour adapter l'itinéraire à vos besoin, si vous ne poulez pas prendre d'autoroute par exemple, vous avez la possibilité de définir les options de route. Pour plus de détails, reportez-vous à la section « Définir une option de route » de ce chapitre.

Carrefour

Après avoir sélectionné la fonction CARRIER, une liste apparait affichant les carrefours disponibles de la rue de destination.

Note: Si un point d'intersection est double, le point cardinal sera aussi visible.

1 Sélectionnez et validez le carrefour de votrechoix figurant sur la liste.
La destination selectionnee apparait sur l'afficheur.
2 Vous pouvez maintainant lancer le guidage au moyen de la touche OK 11.
Point « Info » : Une fois la destination saisie dans son intégralité et avant de lancer le guidage, vous avez la possibilité deémoriser la destination dans la mémoire Destinations. Pour plus de détails, reportez-vous à la section « Mémoire Destinations »

Pour adapter l'itinéraire à vos besoin, si vous ne poulez pas prendre d'autoroute par exemple, vous avez la possibilité de définir les options de route. Pour plus de détails, reportez-vous à la section « Définir une option de route » de ce chapitre.

Entrée de la destination - Centre

Si vous avez selectionné CENTRE après avoir saisi le nom de la ville, la ligne de saisie apparait vous permettant de selectionner des centres de quartier.

1 Entrez le centre avec la ligne de saisie.
Les centre-ville disponibles apparaissent au fur et à mesure que la saisie progesse.

Note: Si vous avez sélectionné le lieu en tapant le code postal, seuls les centre-ville qui se référent au code postal entre seront disponibles.

2 Passez à la liste, Sélectionnéz le centre et validez.
3 Vous pouvemaintenant lancer le guidage au moyen de la touche OK 11.

Point « Info » : Une fois la destination saisie dans son intégralité et avant de lancer le guidage, vous avez la possibilité deémoriser la destination dans la mémoire Destinations. Pour plus de détails, reportez-vous à la section « Mémoire Destinations »

Pour adapter l'itinéraire à vos besoin, si vous ne pouez pas prendre d'autoroute par exemple, vous avez la possibilité de définir les options de route. Pour plus de détails, reportez-vous à la section « Définir une option de route » de ce chapitre.

Entrée de la destination - Destinations spécifiques

Cette fonction permet de selectionner des destinations spécifiques telles que des sorties d'autoroute, des parkings couverts, des stations-service, des restaurants etc. Differentes possibilités vous sont offertes pour selectionner ces destinations spécifiques :

• Destinations suprégionales - DESTINATIONS SPECIFIQUES comme les frontières etc.
• Environs de la position - Destinations spécifiques se trouvant aux environ
  de la position momentanée du vehicule.
• Environs de la destination - Destinations spécifiques se trouvant aux environs de la dernière destination activée.

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

Destinations suprégionales

Vous avez la possibilité de selectionner des destinations spécifiques telles que des diffuseurs d'autoroute, des services autoroutiers, des aéroports etc. de l'ensemble du territoire couvert par le CD de navigation utilisé. Il vous suffit uniquement de connaître le nom de la destination voulue.

1 Pressez la touche NAV ①.
Le menu Navigation apparait.
2 Sélectionnez et validez la fonction ENTREE DESTINATION.
Le menu Entrée de la destination apparait.
3 Sélectionnez et validez la fonction DESTINATIONS TRANsrgionales.
Une liste apparaît affichant les rubriques de destinations spécifique.
4 Sélectionnez et validez la rubrique voulue.
Les destinations disponibles sont affichées dans l'ordre alphabétique.

Note : Si disponible, la ligne de saisie apparaitra en premier. Tapez le nom de votreCHOIX ou les premières lettres et affichez ensuite la liste.

5 Sélectionnez et validez la destination voulue.

Vou puez lancer le guidage une fois la destination spécifique selectionnée et valide. Pour plus de détails, reportez-vous à la section « Guidage »

Environs de la position

Vou puez selectionner des destinations specifiques qui se referent aux environ ons de la position momentanee de votre vehicule.

Note : La fonction n'est proposée que si une position est disponible.

1 Pressez la touche NAV ①.
Le menu Navigation apparait.

2 Sélectionnez et validez la fonction ENTREE DIEStination.
Le menu Entrée de la destination apparait.
3 Sélectionnez et validez la fonction ALENTour POSition.
Une liste apparait affichant les rubriques de destinations spécifiques.

Note: Le besoin des rubriques dépend des données disponibles sur le cédérom de navigation.

4 Sélectionnez et validez la rubrique voulue.
Les destinations disponibles sont affichées en fonction de leur éloignement par rapport à la position.

Note : Si disponible, la ligne de saisie apparaître en premier. Tapez le nom de votrechoix ou les premières lettres et affichez ensuite la liste.

5 Sélectionnez et validez la destination de votrechoix.

Vou puez lancer le guidage une fois la destination spécifique selectionnée et valide. Pour plus de détails, reportez-vous à la section « Guidage »

Environs de la destination

Les destinations spécifiques aux environs de la destination se réferent toujours à la的最后一 destination active.

1 Presse la touche NAV ①.
Le menu principal Navigation apparait.
2 Sélectionnez et validez la fonction ENTREE DESTINATION.
Le menu Entrée de la destination apparait.
3 Sélectionnez et validez la fonction ALENTour DESTINATION.

Note : La fonction n'est proposée que si une destination est disponible.

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

Une liste apparait affichant les rubriques de destinations spécifiques.

Note: Le besoin des rubriques dépend des données disponibles sur le cédérom de navigation.

4 Sélectionnez et validez la rubrique voulue.
Les destinations disponibles sont affichées en fonction de leur éloignement par rapport à la destination.

Note : Si disponible, la ligne de saisie apparaitra en premier. Tapez le nom de votreCHOIX ou les premières lettres et affichez ensuite la liste.

5 Sélectionnez et validez la destination voulue.

Vou puez lancer le guidage une fois la destination spécifique selectionnée et confirmée. Pour plus de détails, reportez-vous à la section « Guidage »

Entrée de la destination - 10 dernières destinations

Le TravelPilot E1/E2 mémorise automatiquement les 10 dernières destinations vers lesquelles un itinétaire a été calculé. Ces destinations peuvent être appelées directement. Si pendant le calcul d'un nouvel itinétaire la mémoire s'avéré saturaée, la plus ancienne destination sera supprimée de la mémoire.

Pour appeler l'une des 10 dernières destinations,

1 selectionnez et validez dans le menu Navigation la fonction 10 DERNières.
2 Sélectionnez la dernière destination et validez.
3 L'itinéraire est calculé et le guidage démarre.

Note: Le système vous demandera le cas échéant d'insérer le cédérom de navigation si celui-ci n'est pas dans le lecteur CD.

N1 NFFI

TMC

10

ENTREE DES

NAV

IERN IEST

TMC

BERLIN [D]

BERLIN,

UNTER DEN

LINDEN

NAV

Entrée de la destination - De la mémoire Destinations

Vous avez la possibilité de mémoriser des destinations auxquelles vous vous rendez féquèment et les réutiliser pour de nouveaux guidages. Pour plus de détails, reportez-vous à la section « Mémoire DESTINATIONS »

Quatre niveaux de mémoire sont disponibles pour la navigation (N1, N2, N3 et N4). Six destinations peuvent être mémorisées sur chaque niveau.

Pour appeler une destination mémorisée,

1 pressez la touche NAV ①.
Le menu Navigation et le dernier niveau de mémoire actif sont visibles sur l'afficheur.
2 Pressez la touche NAV ① autant de fois que nécessaire jusqu'à ce que le niveau de mémoire youlu apparaisse.
3 Pressez la touche 1-6 ⑭ sur laquelle la destination voulue est mémorisée.
La destination mémorisée sur la touche可以选择 apparait sur l'afficheur.
4 Pour valider la destination pour le guidage, presse la touche OK ⑪.
Le guidage démarre. Pour plus de détails, reportez-vous à la section « Guidage »

Note: Le système vous demandera le cas échéant d'insérer le cédérom de navigation si celui-ci n'est pas dans le lecteur CD.

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

La mémoire Destinations permet de memoriser des destinations en vue de guidages ultérieurs. Vous avez la possibilité de définir la position momentanée du vehicule comme repère et la charger ultérieurement en mémoire en tant que destination. Il est possible de définir un repère pendant le guidage.

Pour<memoriserlesdestinations,24preselectionsyoussontoffertesau total, six sur chaque niveaode mémoire de la navigation.

Mémoriser une destination

Après avoir entre entièrement la destination et avant de démarrer le guidage, vous avez la possibilité de la mémoriser.

1 Sélectionnez le niveau de mémoire sur lequel vous poulez<mémoriser la destination. Pressez la touche NAV ①autant de fois que nécessaire jusqu'à ce que le niveau voulu (N1, N2, N3 ou N4) apparaisse sur l'afficheur.
2 Pressez la touche 1 - 6 (14) sur laquelle vous pouze<mémoriser la destinat- tion,pendant plus de 2 secondes.
Une fois la destination mémorisée, un bip de confirmation retentit.

Mémoriser la destination active

You pouvez<mémoriserladestinationactive du guidage.

1 Pressez deux fois la touche i ⑫.
La destination en cours apparait.
2 Sélectionnez le niveau de mémoire sur lequel vous poulez<mémoriser la destination. Pressez à cette fin la touche NAV ①autant de fois que nécess- saire jusqu'à ce que le niveau youlu (N1, N2, N3 ou N4) apparaissé sur l'afficheur.
3 Pressez la touche 1 - 6 (14) sur laquelle vous pouze<mémoriser la destination,pendant plus de 2 secondes.

Une fois la destination mémorisée, un bip de confirmation retentit. Ensuite réapparait l'écran de guidage.

Mémoriser la position momentanée comme destination

Vous avez la possibilité de mémoriser la position momentanée de votre vehicule comme destination. Vous pouvez utiliser cette fonction pour pouvoir revenir ensuite à un endroit intéérissant que vous avez remarqué au passage.

Note : Pour que la position du vehicule soit mémorisée comme destination, il faut qu'un CD de navigation soit inséré.

Pour mémoriser la position momentanée comme destination,

1 pressez la touche NAV ①.
2 Sélectionnez le niveau de mémoire sur lequel vous poulez<mémoriser la destination. Pressez à cette fin la touche NAV ①autant de fois que nécess- saire jusqu'à ce que le niveau youlu (N1, N2, N3 ou N4) apparaissé sur l'afficheur.
3 Pressez la touche i 12.
La position momentanée apparait sur l'afficheur.
4 Pendant l'affichage de la position, presse la touche 1 - 6 (14) sur laquelle vous poulez memoriser la destination, pendant plus de 2 secondes.
La position est sauvegardee en memoire.

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

Guidage

Demarrer le guidage

Une fois la destination entree, l'adresse de destination apparait sur I'afficheur. Pour demarrer le guidage,

1 pressez la touche OK ①

Calcul de l'itinétaire

Après que le guidage a été démarré, un message d'advertisement apparaît sur l'afficheur pour 5 secondes environ. Ensuite, le système commence à calculer l'itinétaire.

• Point « Info » : Pendant et après son calcul, l'itinéraire est entièrement chargé dans la mémoire de la navigation. Vous avez ainsi la possibilité desteroler le CD de navigation après le chargement et écouter un CD audio.

Si le vehicule se trouve sur une route digitalisée, le guidage s'effectue au moyen de recommendations de conduite visuelles et vocales, une fois le calcul de l'itinéraire effectué.

Note : Une rose des vents apparait sous forme d'icone sur l'afficheur pendant la navigation dans les cas suivants :

Le vehicule se trouve sur une route non digitalisée.

Le TravelPilot E1/E2 ne peut pas calculer d'itinétaire vers la destination sélectionnée.

Vous avez quitté la zone mémorisée sur le CD de navigation ou le couloir enregistré.

Dans ces cas de figure, suivez l'icone Rose des ventes. Dès que vous roulez sur une route digitalisée, vous serez guidé(e) par des recommendations de conduites visuelles et vocales.

• Point « Info » : Si vous vous éloignez de l'itinétaire recommandié, le système recalculera automatiquement un nouvel itinétaire de la position momentanée du vehicule au point de destination existant. Le système vous demandera évientuellesment d'insérer le CD de navigation.

Recommendations de conduite

Les recommandations de conduite visuelles sont affichées au milieu de l'afficheur.

Sur une route ne présente aucune bifurcation, vous VOYZ sous les recom-mandations de conduite le nom de la rue ou vous vous trouvez pour le moment. En haut à droite, vous apercevez la distance momentanée à parcourir jusqu'au point de destination et en haut à gauche l'heure d'arrivée prévisible.

En cas de bifurcations, vous apercevez à droite des recommendations de conduite une barre indiquant la distance à parcourir jusqu'àu prochain point de décision (par ex. une intersection) et, si disponible, au-dessus du pictogramme de bifurcation le nom de la rue dans laquelle vous devez bifurquer.

La source audio écoutee est indiquée au dessus des commandations de conduite. En mode Radio, c'est le nom de la station ou de la fréquence qui est indiqué ici, en mode Changeur CD, le titre et le numéro du CD.

• Point « Info » : Les six touches 1 - 6 (14) ainsi que la touche < ⑦ et la touche > (8) ont pendant le guidage la même fonction que dans le menu de la source audio active pour le moment. Cela signifie que vous pouvez à tout moment recourir aux fonctions principales de la source audio active sans quitter le guidage.

De plus, le TravelPilot vous assiste en vousdonnant des recommendations de conduite vocales et en vous annoncant les points de bifurcation. Il vous indique le chemin à suivre en précisant le nom de la rue (routes nationales et autoroutes). Vous pouvez aussi désactiver la sortie vocale entièrement (cf. « Régler les options de langue » du chapitre « Setup - Configuration »). Le TravelPilot E2 vousannoncera aussi les bouchons si vous le souhaitez (cf. « Définir les options vocales » du chapitre « Setup - Configuration »).

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

Changer de mode audio

Voussoupiezà tout moment changer de mode audio pendant le guidage.

1 Pendant un guidage actif, pressez la touche FM•AM ④ ou CD•C ⑤ pour permuter entre le mode Radio et le mode Changeur CD.
^+ Le menu du mode audio choses apparaît. Le mode Changeur CD n'est possible que si un changeur CD est raccordé et prét à fonctionner.

Pour revenir à l'écran de guidage,
2 pressez la touche NAV ①.

Annuler le guidage

Pour annuler le guidage,

1 presse la touche ESC ⑬.
Le système vous demande si vous poulez真正做到 annuler le guidage.

Pour annuler juste le guidage,
2 pressez la touche OK 1, ou

pour ne pas annuler le guidage,
2 pressez de nouveau la touche ESC 13.

Note : Une fois le guidage annulé, les données applicables au couloir actuel restent en mémoire. Vous pouvez donc être de nouveau guidé(e) vers la première destination sans insérer le cédérom de navigation. Si vous voulez par contre entraîr une nouvelle destination, le système vous demandera le cas échéant d'insérer le cédérom de navigation.

NFLI

TMC

ANNULER LEGUIDAGE?

NAV

Guidage dynamique

Au cours d'un guidage dynamique, le TravelPilot analyse les informations routières numériques dont il tient compte pour calculer l'itinéraire. Les informations routières sont reçues par les stations TMC (Traffic Message Channel). Ce sont des stations RDS qui émettent également leurs informations routières de façon numérique. Le sigle TMC est visible en cas de réception d'une station TMC.

Pour dynamiser un guidage déjà en cours,

1 pressez la touche NAV ① pendant plus de 2 secondes pendant le guidage.
Un menu de seLECTION apparait.
2 Sélectionnez et validez la fonction OPTIOn ROUTe.
Un menu apparait perpettant de définir l'option de route.
3 Sélectionnez et validez l'option D'HAmique.
L'option de route est activée quand un carré rempli apparait à côté.

Note : Pour sélectionner le guidage dynamique, vous pouvez aussi désirir entre un calcul d'itinétaire rapide, court et optimal.

4 Pressez la touche OK 11 pendant plus de 2 secondes et ensuite la touche ESC 13, ou deux fois la touche ESC 13.
^+ L'itinéraire est recalculé et l'écran de guidage apparaît. De plus, le sigle TMC apparaît encadré sur l'afficheur.

Note: Le système vous demandera le cas échéant d'insérer le cédérom de navigation si celui-ci ne se trouve pas dans le lecteur. Pour un guidage dynamique, le TravelPilot E1/E2 doit être régle sur une station TMC pendant le guidage. S'il n'a pas été régle sur une station TMC, le sigle TMC clignote.

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

Recalcul de l'itinétaire

Si le TravelPilot E1/E2 recoit via TMC une information routière importante pour l'itinéraire, l'itinéraire sera recalculate automatiquement. Vous receivez une indication vocale vous informant que l'itinéraire est recalculate.

Point « Info » : Si la sortie vocale pour les informations routières est activée sur le TravelPilot E2 (cf. « Définir les options vocales » du chapitre « Setup - Configuration »), une information d'embouteillage détaillée vocale sera transmise (à condition bien sur que l'information concerne l'itinétaire en question).

Le fait que le TravelPilot E1/E2 calcule ensuite une déviation, dépend des informations qui ont été émises par TMC. Si le TravelPilot E1/E2 vous fait traverser la perturbation en début du recalcul effectué, vous receivez une indication vocale que des perturbations seroduiront sur l'itinéraire.

Note: Le système vous demande le cas échéant d'insérer le cédérom de navigation.

Recherche automatique d'une station TMC

Si la fonction automatique TMC est activée, le TravelPilot E1/E2 se reglera automatiquement sur une station TMC si vous avez besoin l'option D'HAmique et si vous ne receiveviez pasAAPARAVANT de station TMC.

Note : La recherche TMC peut durer un certain temps étant donné que des stations TMC sont recherchées sur toute la bande de fréquences. Le mode Radio n'est pas disponible pendant cette durée.

Pour activer la fonction automatique TMC, précédez comme suit :

1 pressez la touche MENU ⑮.
Le menu Paramétres apparait.
2 Sélectionnez et validez la fonction RADI.
Un menu de sélection apparait.

3 Sélectionnez et validez la fonction TMC AUTO.
4 Sélectionnéz la fonction ACTIVE et pressez la touche OK 11.
5 Pressez deux fois la touche ESC ⑬ pour entrer de nouveau dans le mode de navigation.

Recherche manuelle d'une station TMC

Pour rechercher une station TMC manuellement, procedez comme suit :

1 pressez la touche < 7 ou la touche >8 .
^+ Le TravelPilot E1/E2 se regle sur la station suivante qu'il est en mesure de capter. Si celle-ci est une station TMC, le sigle TMC apparait sur l'afficheur. Sinon, il vous faut proceder à une nouvelle recherche.

Lecture d'informations TMC

Le TravelPilot E1/E2 vous permet d'afficher les informations routières qui lui sont parvenues via TMC (Traffic Message Channel).

1 Pressez la touche TRAF 16 pendant plus de 2 secondes.
Les informations TMC apparaisent dans l'ordre des numérores de route. Si aucune information ne se trouve en mémoire, un message correspondant vous l'indiquera.
2 Tournez le bouton Menu ⑩ pour parcourir la liste des messages disponibles.

Si le message est plus long que la longueur permise par l'afficheur,

1 pressez la touche i ⑫.
2 Tournez le bouton Menu ⑩ pour parcourir le message.
3 Pressez la touche ESC ⑬ pour revenir à la liste.

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

Note : Pour que les données importantes pour la position momen- tanée du vehicule soient les seules utilisées, la fonction TMC ne traite que les informations TMC qui se refèrent à un rayon de 100 km environ autour du vehicule.

Contournement d'un bouchon pendant le guidage

En plus de communiquer automatiquement les bouchons grâce à la fonction de guidage dynamique, le TravelPilot E1/E2 vous offre la possibilité de saisir des bouchons ou des tronçons de route barrés au cours d'un guidage pour les évi-ter.

Pour lui faire contourer un bouchon, procédez comme suit :

1 pressez la touche NAV ① pendant plus de 2 secondes.
Un menu de selection apparait.
2 Sélectionnez et validez la fonction BOUCHON.
Le menu Bouchon apparait.
3 Tournez le bouton Menu ⑩ pour définir la distance à parcourir jusqu'à la fin du bouchon, en fonction de votre position momentanée.
4 Presse la touche OK ⑪.
5 Pressez la touche ESC 13.
L'écran de guidage réapparait, et l'itinétaire est recalculé.

Note: Le système vous demandera le cas échéant d'insérer le cédérom de navigation.

Annuler un contournement de bouchon

1 Pressez la touche NAV ① pendant plus de 2 secondes.
Un menu de seLECTION apparait.
2 Sélectionnez et validez la fonction BOUCHON.
Un message apparait vous demandant si vous voulez vraiment annuler.
3 Pour annuler le contournement de bouchon, pressez la touche OK ⑪.
4 Pressez la touche ESC 13.
L'écran de guidage réapparait, et l'itinéraire est recalculé.

Définir une option de route

Vou avez à tout moment la possibilité d'adapter l'itinéraire à vos besoins personnels même au cours d'un guidage.

Les paramètres à définir sont :

• D'YHAmique : Guidage dynamique avec TMC.
• RAPIDE: Calcul itinétaire optimisé sur le temps.
  COURTE: Calcul itinétaire optimisé sur le parcours.

• OPTIMAL: Calcul de l'itinéraire optimisé sur le temps et le parcours

• Point « Info » : L'option de route OPTIMAL calcule l'itinéraire d'un rapport fixe entre un calcul optimisé sur le temps et un calcul optimisé sur le parcours. Ceci est comparable à un conducteur qui connait bien la route.

Le TravelPilot E2 vous permet aussi de définir l'itinétaire optimal (rapport entre un itinétaire rapide et un itinétaire court). Pour plus de détails, reportez-vous à la section « Spécifier l'itinétaire optimal » du chapitre « Setup - Configuration ».

• AUTOROUTe : Spécifiez si les autoroutes seront utilisées ou non pendant le guidage.

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

PEAGE: Choisissez ici d'exclure ou d'autoriser les routes à péage.
- FERRY: Sécífiez si les ferries seront utilisés ou non pendant le guidage.

Note : Si vous avez par exempleCHOsi un parcours sans autoroute et le fait de ne pas utiliser d'autoroute signifie un trop grand detour, le TravelPilot E1/E2 ignorera votrechoix et empruntera quand meme les autoroutes sur l'itinéraire. Cela est aussi valable pour les ferries et les routes à péage.

Pour définiR les options de route,

1 presse la touche NAV ① pendant plus de 2 secondes.
Un menu de selection apparait.
2 Sélectionnez et validez la fonction OPTIOH ROUTe.
Le menu des options de route apparait.
3 Sélectionnez l'options que vous voulez changer.
4 Pour changer l'etat de l'option, presse la touche OK 11.
^+ L'option de route est activée quand un rond rempli / un carré rempli apparait à côté.

Note : Les options de route RAPIDE, COURTE et OPTIMAL s'annulent réciproquement. Si vous activez une de ces options, les deux autres se désactiver.

Pour quitter le menu,

1 pressez deux fois la touche ESC ⑬.

La source audio redevient visible sur l'afficheur en dehors du guidage. Pendent le guidage, l'écran de guidage réapparait et l'itinétaire est recalculé.

Note : Les options de route définies restent activées jusqu'au prochain changement.

Afficher la liste de routes

Vous ave la possibilité d'afficher la liste de routes calculée par le système de navigation. La liste de routes est actualisée tout au long du trajet et n'affiche que les tronçons de route restant à parcourir.

1 Pressez pendant le guidage la touche i 12 pendant plus de 2 secondes.
La liste de routes calculée apparait.
2 Vous pouvez parcourir la liste en tournant le bouton Menu 10.

Pour quitter la liste,

1 presse la touche ESC ⑬.
L'écran de guidage réapparait.

Informations routières pendant le guidage

Pendant le guidage, vous avez la possibilité d'activer ou de désactiver la récep tion d'informations routières.

1 Pressez la touche TRAF 16.
La fonction TA est activée ou désactivée. Une fois la fonction TA activée, le sigle apparaît sur l'afficheur.

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

Mode Radio

Ce TravelPilot E1/E2 est équipé d'un récepteur radio RDS. De nombreuses stations FM émettent un signal vehiculant non pas seulement le programme mais aussi des informations telles que le nom de la station en question. Le nom de la station apparait sur l'afficheurès sa réception.

Fonctions « comport » RDS (AF, REG)

Les fonctions « comport » RDS, soit AF (Fréquence Alternative) et REG (Régional) complètement l'eventail des fonctions offertes par votre TravelPilot E1/E2.

• AF: Quand la fonction « comport » RDS, Fréquence Alternative, est activée, le système se règle automatiquement sur la meilleure fréquence de la station écoutee.
• REG: Certaines stations répartissent leur programme à certaines heures de la journée en programmes régionaux offrant un contenu différent. Cette fonction REG permet d'éviter que l'autoradio passé à des fréquences autres proposant un autre programme.

Note : Les fonctions RDS et REG doivent être activées / désactivées séparément dans le menu.

Activer / Déspectiver la fonction « comport » RDS AF

1 Presse la touche MENU ⑮.

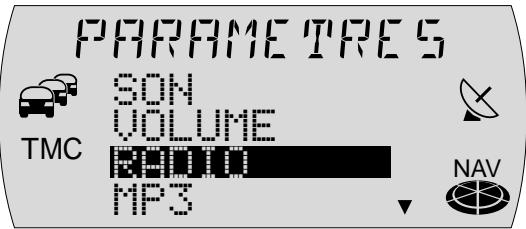

Le menu Paramétres apparait.

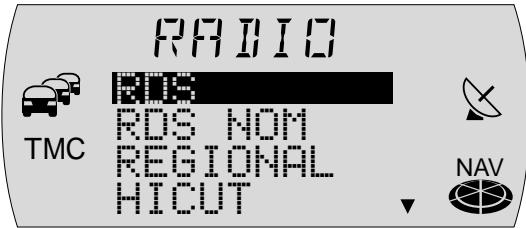

2 Sélectionnez et validez la fonction RADI.

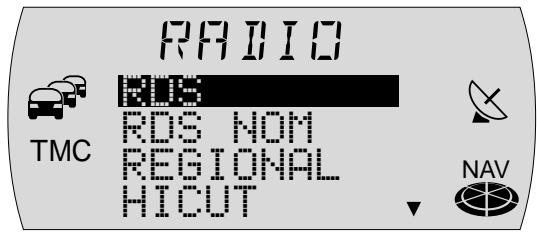

Un menu de selection apparait.
3 Sélectionnez et validez la fonction RDS.

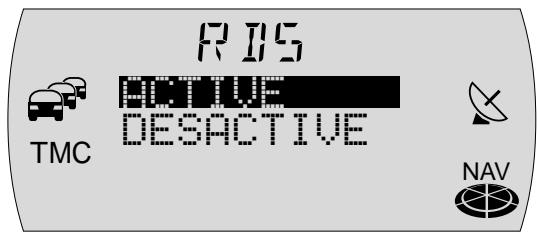

4 Sélectionnez ACTIVE ou DESACTIVE pour activer ou désactiver la fonction AF.

5 Pressez la touche OK ⑪ ou la touche ESC ⑬ pour valider.
Le menu de sélection réapparait.
6 Pressez deux fois la touche ESC ⑬ pour quitter le menu de selection.

Activer / Déspectiver la fonction « comport » RDS REG

1 Pressez la touche MENU ⑤.
Le menu Paramétres apparait.
2 Sélectionnez et validez la fonction RADI0.
Un menu de sélection apparait.
3 Sélectionnez et validez la fonction REGIONAL.
4 Sélectionnez ACTIVE ou DESACTIVE pour activer ou désactiver la fonction REG.
5 Pressez la touche OK ⑪ ou la touche ESC ⑬ pour valider.
Le menu de selection réapparait.
6 Pressez deux fois la touche ESC 13 pour quitter le menu de selection.

Mettre la radio en marche

Pourmettrela radioen marche,

1 pressez brievement la touche FM·AM ④.
Yous estesmaintenantaI'ecoute de la derniere station reue.

Choisir une gamme d'ondes / un niveau de mémoire

Le TravelPilot E1/E2 permet de receivevoir les programmes des bandes de fréquences FM ainsi que PO et GO (AM). Trois niveaux de mémoire sont disponibles pour la gamme d'ondes FM, et un niveau de mémoire chacun pour les gamas d'ondes PO et GO. Six stations peuvent être mémorisées sur chacun des niveaux de mémoire.

Pour passer entre les différents niveaux de mémoire ou les gâmes d'ondes.

1 pressez la touche FM•AM 4 autant de fois que nécessaire jusqu'à ce que la gamme d'ondes voulue / le niveau de mémoire apparaisse sur l'afficheur ou,
1 pressez la touche OK ①
La liste des gamas d'ondes / des niveaux de mémoire apparait.
2 Marquez la gamme d'ondes voulue ou le niveau de mémoire voulu et pressez la touche OK ⑪.
La gamme d'ondes voulue ou le niveau de mémoire voulu apparait et vous entendez la dernière station可以选择.

Rechner une station

Plusieurs possibités vous sont offertes pour vousmettre à l'écoute d'une station.

Recherche automatique de stations

1 Pressez la touche < 7 ou la touche >8 .

Le TravelPilot E1/E2 se règle sur la prochaine station qu'il peut capter.

Note : Vous pouvez régler la sensibilité de recherche de stations. Pour plus de détails, reportez-vous à la section « Réglage des fonctions radio » du chapitre « Setup - Configuration »

Recherche manuelle de stations

Vou puez également rechercher des stations manuellement.

1 Pressez le bouton Menu 10 ou,
1 pressez la touche < 7 ou la touche >8 pendant plus de 2 secondes.
La fréquence change progressivement.

Mémorisation de stations

Mémorisation manuelle de stations

1 Sélectionnez un niveau de mémoire FM1, FM2, FMT ou l'une des games d'ondes PO ou GO.
2 Mettez-vous à l'écoute d'une station.
3 Pressez une touche de station 1 - 6 (14) sur laquelle vous pouze memorier la station, pendant plus de 2 secondes.
Sur l'afficheur apparait le nom de la station mémorisée ou sa fréquence à côté de la touche de station correspondante.

Note: En fonction de sa longueur, le nom de la station sera rac-courci sur l'afficheur.

Mémorisation automatique de stations (Travelstore)

Vous avez la possibilité de mémoriser automatiquement les six stations les plus puissantes de la région (uniquement en FM). La mémorisation s'effectue au niveau FMT.

Note : Les stations qui ont été mémoriséesAAParavant sur ce niveau de mémoire seront effacées.

1 Pressez la touche FM·AM ④ pendant plus de 2 secondes.
^+ La mémorisation commence. T-STORE apparait sur l'afficheur. Tout les stations mémorisées sont balayées pendant 3 secondes environ. Une fois la mémorisation terminée, vous entendez la préselection 1 du niveau FMT.

Appeler une préselection

1 Choisissez le niveau de mémoire ou la gamme d'ondes.
2 Pressez la touche de préselection 1 - 6 (14) correspondant à la station que vous poulez écouter.

FIT T--STORE

NOR2 ffn

NJOY Ante

RAD2 JUMP

NAV

Vous avez la possibilité d'éçouter successivement toutes les stations pouvant être captées pendant 10 secondes.

Démarrer le balayage

1 Pressez la touche OK ① pendant plus de deux secondes.
^+ Le balayage commence. SCAH apparait sur l'afficheur pendant un bref instant pour faire place ensuite au nom de la station balayee ou de la fréquence.

Stopper le balayage, rester à l'écoute d'une station

1 Pressez la touche ESC ⑬.
Le balayage s'arrête et vous restez sur la dernière station que vous écoutez aparavant.

Informations routières

Votre TravelPilot E1/E2 est équipé d'un récepteur RDS-EON. EON signifie Enhanced Other Network.

Si une information routière (TA) est signalée, le TravelPilot E1/E2onne automatiquement à l'intérieur d'une chaine d'émetteurs d'une station ne diffusant pas d'informations routières à la station de radioguidage de la chaine d'émetteurs.

Une fois l'information routière transmise, le TravelPilot E1/E2 revient à la station précédément écoutee.

Note : Vous pouvez régler le volume applicable aux informations routières. Pour plus de détails, reportez-vous à la section « Réglage du volume de mise en marche, des informations routières, du téléphone et de GALA » du chapitre « Setup - Configuration »

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

Activer / Déactualier la priorité aux informations routières

1 Pressez la touche TRAF ⑥
La priorité aux informations routières est activée si le sigle est allumé sur l'afficheur.

Note: Le sigle clignote et la recherche démarre automatiquement quand vous quitterz la zone de couverture de la station de radioguidage ou passez d'une station de radioguidage à une station ne diffusant pas d'informations routières.

Interrompre l'information routière diffusée

You've aces la possibilité d'interrompre la diffusion d'une information routière si vous ne souhaitez pas l'entendre.

1 Pressez la touche TRAF 16 pendant la diffusion de l'information routière.
L'information est interrompue, mais la priorite aux informations routières reste activée.

Mode CD

Le lecteur CD intégré du TravelPilot E1/E2 permet la lecture de CD audio de 12 cm de diamètre.

Les CD-R (disques graves) peuvent être lus en règle générale. En raison des différentes qualités de CD, Blaupunkt ne peut garantir un fonctionnement parfait.

En vue d'un fonctionnement impeccable, n'utilise que des CD portant le label Compact Disc. Les CD protégés contre la copie peuvent entrainer des erreurs de lecture. Blaupunkt ne peut garantir le fonctionnement parfait de CD protégés contre la copie.

Risque de dépréciation du lecteur CD! Les CD singles d'un diamètre de 8 cm et les CD aux formes particulières (Shape CD) ne convennent pas à la lecture. Nous déclinerons toute responsabilité en cas d'endommagements du lecteur CD causés par des CD inadéquats.

A Le lecteur CD interne est un produit laser de la classe 1 équipé d'un faisceau laser visible/invisible qui peut cause des radiations dangereuses pour les personnes. Le lecteur CD ne peut fonctionner que selon les instructions prescrites. N'ouvre jamais le boîtier et n'essayez pas d'effectuer de réparations par vos propres soins. Faites effectuer l'entretien du lecteur par un personnel qualifié.

Pendant la lecture d'un CD, la ligne supérieure de l'afficheur affiche CD, en dessous le titre écoute ainsi que la durée de lecture.

Démarrer la lecture d'un CD

La lecture d'un CD démarre automatiquement quand un CD audio est inséré.

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

Insérer un CD

1 Pressez la touche 9 pour ouvrir la façade.
2 Si un CD est inséré, il sera automatiquement ejecté.
3 Introduisez le CD avec précaution, la face imprimée étant dirigée vers le haut, dans la fente d'insertion de l'appareil. Faites glisser le CD jusqu'à ce que vous dessentiez une résistance. À partir de ce moment, le CD est avalé automatiquement par le lecteur.
La lecture CD démarre automatiquement, une fois que le CD a été contrôle. Le menu CD apparait.

Note : Le système se pouvient du titre et de la durée de lecture du dernier CD audio ou MP3 et reprendra la lecture, après avoir réinséré le CD, à l'endroit où elle a été interrompue. Cette fonction vous sera très utile quand vous devrez réinsérer le CD de navigation pour quelques instants pendant l'écoute de CD.

Démarrer la lecture CD interne (pas de changeur CD connecté)

Si un CD audio est inséré et s'il n'y a pas de changeur CD connecté,

1 pressez la touche CD*C ⑤.
Vous passez au menu CD et la lecture CD se poursuit. S'il n'y a pas de CD audio inséré, un bip retentit pour vous en avertir.

Démarrer la lecture CD interne (changeur CD connecté)

Quand un CD est inséré dans le lecteur CD intégré et un changeur CD est connecté, passez au mode CD en pressant la touche CD-C ⑤. La dernière source CD (CD ou changeur CD) activée est restitué.

Le menu Changeur CD apparait des que le dernier CD écoute a été restitué en mode Changeur CD.

Pour activer le lecteur CD interne,

1 pressez de nouveau la touche CD·C ⑤.
La lecture CD démarre.

Sélection de titres

Vous avez la possibilité de sélectionner directement un titre pendant la lecture CD. Pour rechercher un titre suivant,

1 pressez la touche > 8.
Une fois le dernier titre atteint, pressez la touche > pour seLECTIONner le premier titre du CD.

Pour répéter le titre écoute ou pour sélectionner le titre précédent,

1 pressez la touche < 7
Une fois le premier titre du CD atteint, pressez la touche < 7 pour écouter le dernier titre.

Recherche rapide

Cette fonction vous permet d'écouter un certain passage pendant quelques secondes pendant la lecture d'un titre.

1 Maintenez la touche < 7 ou la touche >8 pendant la lecture.
Le titre est avancé ou reculé de manière audible.

Lecture aléatoire (MIX)

Yououpezecouterlestitresd'unCDdans unordrealéatoire.

1 Pressez la touche de station 2 MIX (14).
Les titres du CD sont selectionnés et lus dans un ordre aléatoire.

Pour stopper la fonction MIX,

1 pressez de nouveau la touche de station 2 MIX (14). Vous annulez automatiquement la fonction MIX en activant la fonction SCAN.

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

Lecture de toutes les intros d'un CD (SCAN)

Pour écouter successivement tous les titres d'un CD pendant quelques secondes, procédez comme suit :

1 Pressez la touche OK ① pendant plus de deux secondes.
^+ Tous les titres du CD sont balayés dans l'ordre ascendant. La durée de balayage est de 10 secondes.

Pour stopper la fonction SCAN,

1 pressez la touche ESC ⑬. Vous annulez automatiquement la fonction SCAN en activant la fonction MIX.

Répétition de titres (REPEAT)

Pour répéter un titre, activez la fonction de répétition.

1 Choisissez le titre, et
2 pressez la touche 5 RPT (14)
Le titre est repété jusqu'à ce que vous stoppiez la fonction de répétition.

Pour stopper la fonction de répétition,

1 pressez de nouveau la touche 5 RPT (14)

Informations routières en mode CD

Pour activer ou désactiver la réception d'informations routières (cf. Section « Informations routières » du chapitre « Mode Radio »),

1 pressez la touche TRAF 16
Le sigle est visible sur l'afficheur quand la réception d'informations routières est activée.

RPT TRACK

TMC

TRACK 2

2:33

[ ]

TRACK 7

3:24

Mode MP3 (uniquement TravelPilot E2)

Le TravelPilot E2 permet également la lecture de CD-R et de CD-RW contenant des fichiers de musique MP3.

MP3 est une méthode de compression des données audio CD qui a été développée par l'Institut Fraunhofer. La compression permet une réduction du volume des données à environ 10% de leur taille initiale sans aucune perte de qualité audible (à un début binaire de 128 kbit/s). Si vous utilise des débits binaires plus faibles pour le codage des données audio CD au format MP3, vous obtiendaç des fichiers moins volumineux, mais de moinsonne qualité.

Préparation du CD MP3

La combinaison «graveur CD», «logiciel de gravure de CD» et «CD vierge», peut occasionner des problèmes de lecture de CD. Si des problèmes survient avec des CD graves, il est conseilé deCHOISIR un autre fabricant de CD vierges ou une autre couleur de CD vierge. Pour éviter tout problème de lecture, il est conseilé de graver les CD à une vitesse inférieure à 16x.

Le format du CD doit être ISO 9660 level 1 / level 2 ou Joliet. Les autres formats ne peuvent être lus en toute fiabilité.

Vou puez creer un maximum de 255 repertoires sur un CD. Ces repertoires peuvent etre selectionnes individuellement avec cet apparéil.

Il est possible de gérer 255 max. par repertoire.

Chaque réseau peut être nommé au moyen de l'ordinateur. Le nom du réseau peut être affchéé sur l'afficheur de l'appareil quand les tags ID ne sont pas disponibles. Nommez les répertoires et les titres/fichiers conformément au logiciel de gravure que vous utilisez. Pour tout complément d'informations, reportez-vous au guide d'utilisation du logiciel.

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

Note : Il est conseilé de ne pas utiliser de caractères spéciaux (trémas, accents etc.) dans les noms des repertoires et des titres/fichiers puisqu'ils risquent de ne pas'être bien représentés. Utilisez pour les noms des titres et repertoires 32 caractères au maximum (y compris l'extension « .MP3 ») puisque les noms de plus de 32 caractères risquent d'être affichés incorrectement.

Les titres MP3 peuvent aussi contenir des informations telles que le nom de l'interprête, le titre et l'album (tags ID3). Cet apparéil peut afficher les tags ID3 de la version 1 et 2.

En créant (codant) les fichiers MP3 depuis des fichiers audio, il est conseilé d'utiliser au maximum des débits binaires de 256 kB/sec.

Pour être utilisés dans cet apparéil, les fichiers MP3 doivent avoir l'extension « .MP3 ».

Notes : Pour garantir une lecture parfaite,

• n'essayez pas d'ajouter l'extension « .MP3 » à des fichiers autres que les fichiers MP3 et de les dire ! Ces fichiers invalides sont ignorés pendant la lecture.
• n'utilise pas de CD « mixtes » contenant à la fois des fichiers non MP3 et des titres MP3 (seulement les fichiers MP3 seront reconnus par l'appareil pendant la lecture MP3).
• n'utilise pas de CD mixtes contenant à la fois des fichiers audio CD et des titres MP3. Seulement les titres audio CD seront lus dans ce cas.

Demarrer le mode MP3

Le mode MP3 démarre comme le mode CD normal. Pour plus de détails, reportez-vous au paragraphe « Démarrer le mode CD » du chapitre « Mode CD »

Une fois le CD vérifié, la lecture commence par le premier titre du premier réseau que l'appareil a identifié.

A la première ligne apparait le nom du titre défilant sur l'afficheur (pour désactiver le défilament du titre, reportez-vous à la section « Choisisir une information MP3 » à la fin du chapitre).

A la seconde et à la troisième ligne est visible le nom de l'interprête. Ces informations ne peuvent être affichées que si les tags ID de titres sont disponibles (pour plus de détails, reportez-vous au guide d'utilisation du logiciel de gravure). Si les tags ID n'ont pas été enregistrés avec les titres, le nom du fichier apparait à la première ligne et le nom du réseau à la deuxième et troisième ligne.

La quatrième ligne indique toujours la durée de lecture du titre.

Sélectionner un repertoire

Selectionner un repertoire avec les touches

Pour passer à un repertoire suivant,

1 pressez la touche de station 4 (14) une ou plusieurs fois de suite.

Pour passer à un repertoire précédent,

1 presse la touche de station 1 ⑭ une ou plusieurs fois de suite.

Selectionner un repertoire en mode MP3 Browser

Vous ave la possibité d'afficher le réseau courant et les trois suivants sur les quatre lignes de l'afficheur. Les répertoires sont affichés avec les noms que vous avez créé au moment où vous graviez le CD. Pendant l'affichage des répertoires, vous pouvez afficher et selectionner tous les répertoires disponibles au moyen du bouton Menu 10.

1 Pressez brievement la touche OK ① pendant la lecture MP3.
Le mode MP3 Browser apparait. L'affichage standard redevient actif si vous ne pressez aucune touche en 30 secondes.

Dans le mode MP3 Browser, le titre en cours et les titres suivants du repertoire courant sont affichés avec les noms que vous avez sélectionnés au moment où vous graviez le CD. Si le repertoire courant contient d'autres repertoires, ces derniers seront affichés au début de la liste avant les titres contenus.

Si les caractères de la ligne ne suffisent pas, le nom sera abrégé. Vous pouvez afficher le nom intégral en pressant brievement la touche i ⑫. Vous passez à un autre mode d'affichage, toutes les touches gardent leur fonction comme décrit ici.

2 Pour afficher le niveau de répertoire supérieur, marquez et confirmez l'entrée sur l'afficheur ou pressez brièvement la touche < 7 . Pour passer directement au niveau de répertoire supérieur, maintenez la touche < 7 appuyée pendant plus de 2 secondes.
Le niveau de repertoire supérieur apparait. Sélectionnez ici le repertoire voulu, duquel vous poulez écouter des titres ou repêzez l' étape 2 autant de fois que nécessaire jusqu'à ce que vous ayez atteint le niveau de repertoire et confirmez le repertoire voulu où se trouve le repertoire de votre choix.
3 Marquez et confirmez le repertoire de votrechioix avec le bouton Menu 10 et la touche OK 11 ou la touche 8.
Le repertoire choisi s'ouvre et le première titre est marqué. Les titres du repertoire apparaissent en mode MP3 Browser.

Sélectionner un titre

Sélectionner un titre / un fichier avec les touches flèche

Pour passer à un titre / un fichier suivant du repertoire sélectionné,

1 pressez la touche > ⑧ une ou plusieurs fois de suite.

Pour passer à un titre / un fichier précédent du réseau sélectionné,

1 pressez la touche < 7 une ou plusieurs fois de suite.
^+ Pour redémarrer le titre écoute, pressez une seule fois la touche < 7

Selectionner un titre en mode MP3 Browser

Le mode MP3 Browser vous permet de consulter les titres disponibles du repertoire et d'en sélectionner un.

1 Pressez brievement la touche OK ① pendant la lecture MP3.
^+ Le mode MP3 Browser apparait. Le titre écoute et les trois titres suivants du repertoire sélectionné sont affichés avec les noms qui ont été sélectionnés au moment de graver le CD. Le nom est abrégé quand les caractères de la ligne ne suffisent pas.
2 Tournez le bouton Menu ⑩ pour afficher successivement tous les titres du repertoire.
3 Pour sélectionner le titre affché momentanément, pressez la touche OK 11.

Recherche rapide

Pour une recherche rapide vers l'avant,

1 maintenez la touche > ⑧ enforcée jusqu'à ce que la recherche rapide démarre.
Pour une recherche rapide vers l'arrière,
1 maintenez la touche < 7 enfoncée jusqu'à ce que la recherche rapide démarre.

Lecture aléatoire (MIX)

Vous pouze dire tous les titres d'un réseau et tous les titres d'un CD dans un ordre aléatoire.

1 Pressez la touche de station 2 MIX (14).
Sur l'afficheur apparait MIX DIR. Les titres des repertoires sontlus après avoir ete selectionnnes alatoirement.

Pour tire tous les titres du CD dans un ordre aléatoire,

1 presse la touche de station 2 MIX ⑭ autant de fois que nécessaire jusqu'à ce que MIX ALL apparaisse sur l'afficheur.
Les titres du CD sont lus après avoir ete selectionnnes aleatoirement.

Pour annuler la fonction MIX,

1 pressez la touche de station 2 MIX ① autant de fois que nécessaire jusqu'à ce que MP3 reapparaisse sur la ligne supérieure. La fonction MIX s'annule automatiquement des que la fonction SCAN est activée.

Lecture des intros d'un repertoire (SCAN)

Pour écouter successivement tous les titres du réseau可以选择pendant quelsques secondes,procédez comme suit:

1 Maintenez la touche OK ① enforcée pendant plus de 2 secondes.
^+ Tous les titres du repertoire sont lus dans l'ordre croissant pendant quelques secondes. La durée de balayage est de 10 secondes.

Pour annuler la fonction Scan,

1 pressez la touche ESC ⑬. La fonction SCAN s'annule automatiquement dés que la fonction MIX est activée.

Répétition de titres (REPEAT)

Voussoupezécouter le titre en cours ou tous les titres d'un réseau de façon répétée.

1 Pressez la touche de station 5 RPT ⑭
Sur I'afficheur apparait RPT TRACK.

Pour répéter tous les titres du réseau,

1 presse la touche de station 5 RPT (14) autant de fois que nécessaire jusqu'à ce que RPT DIR apparaissé sur l'afficheur.
Les titres du repertoire sont lus de façon repétée.

Pour annuler la fonction de répétition,
1 presse la touche de station 5 RPT ① autant de fois que nécessaire jusqu'à ce que MP3 réapparaisse sur la ligne supérieure de l'afficheur.

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

Sélectionner une info MP3

En mode MP3, le titre défile sur la première ligne de l'afficheur et le nom de l'interprête est affiché sur la seconde et troisième ligne (à condition que les tags ID sont disponibles dans les fichiers MP3). Si les tags ID ne sont pas disponibles, le nom de fichier défilera sur la première ligne.

Vous pouze désactiver le défilament des textes sur la première ligne (option FIX).

1 Pressez la touche MENU ⑮.
Le menu Paramétres apparait.
2 Marquez et confirmez la fonction MP3.
3 Marquez et confirmez la fonction FIXe ou VARIABLE.
4 Une fois le réglage effectué, pressez la touche OK 11 ou la touche ESC 13.
5 Pressez la touche ESC ① pour quitter le menu Paramétres.

Mode Changeur CD

Vous ave la possibité d'utiliser les changeurs CD Blaupunkt suivants avec le TravelPilot E1/E2 :

Pour savoir comment installer le changeur CD dans votre vehicule et le relier au TravelPilot E1/E2, reportez-vous à la notice de montage et de branchement jointe au changeur CD.

A la place d'un changeur CD, vous pouvez aussi raccorder le lecteur Compact Drive MP3 (une mise à jour du logiciel du Compact Drive sera évienttement requise, consultez www.blaupunkt.de). Le Compact Drive MP3 se commande comme un changeur CD. La plupart des fonctions du changeur CD peuvent être aussi utilisées avec le Compact Drive MP3 (à l'exception de la fonction Mix qui ne peut être utilisée que dans une certaine limite). Pour passer à un réseau inférieur ou supérieur, pressez la touche de station 1 (14) ou la touche de station 4 (14).

Inséorer des CD dans le changeur CD

Pour savoir comment replir le magasin de CD et insérer le magasin dans le changeur, reportez-vous à la notice jointe au changeur CD.

Démarrer le mode Changeur CD

Pour demarrer le mode Changeur CD,

1 pressez la touche CD-C ⑤.
Si la dernière source CD écoutee etait le lecteur intégre et si le CD audio est encore inséré, celui-ci sera joué. Sinon, c'est le dernier CD écoute ou le premier CD disponible du changeur CD qui sera lu.

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

Quand le CD audio est activé dans le lecteur CD intégré,

2 pressez de nouveau la touche CD · C ⑤.

^+ Le menu Changeur CD apparait. En haut de I'ecran apparait CDC. En dessous est inscrit le numero du CD dans le changeur CD, le titre écoute ainsi que la durée de lecture.

Note: Si vous venez d'insérer le magasin, tous les CD du magasin sont charges dans un premier temps (lecture des intros du magasin). Le changeur CD ne pourrait restituer aucun CD pendant cette durée. L'appareil est opérationnel quand le symbole CD gauche ne clignote plus.

Choisir un CD

Pour selectionner un CD,

1 pressez la touche OK ①
La liste de sélection des CD apparait.
Note: Si le magasin du changeur CD n'est pas entiement rempli, la liste n'affichera que les CD qui peuvent etre selectionnés et lisibles. Les CD qui se trouvent dans le magasin, mais qui ne peuvent etre lus (par ex. CD-ROM, CD contenant des données) ne figureont pas sur la liste.
2 Sélectionnez et validez le CD de votrechoix.
Le CDChoisi est charge et lu.

Sélection de titre

Pour selectionner le titre suivant,

1 pressez la touche > ⑧.
Quand vous arriverez à la fin du dernier titre, presse la touche > pour sélectionner le premier titre du CD.

Pour répéter le titre écoute ou désir un titre précédent,

1 pressez la touche < 7
Si le premier titre du CD est sélectionné, presse la touche < 7 pour écouter le dernier morceau.

Recherche rapide

Vous avez la possibilité d'acceder directement à un certain passage pendant la lecture d'un titre.

1 Pressez la touche < 7 ou la touche >8 .
Le titre est reculé ou avancé de manière audible.

Lecture aléatoire (MIX)

Vous avez la possibilité d'écouter les titres d'un CD ou de tous les CD du changeur dans un ordre aléatoire.

Lecture aléatoire (MIX) de tous les titres d'un CD

Pour écouter les titres d'un CD dans un ordre aléatoire,

1 pressez la touche de station 2 MIX ① autant de fois que nécessaire jusqu'à ce que MIX CD apparaisse en haut de l'afficheur.
Les titres du CD doivent sont selectionnés de manière aléatoire jusqu'à ce que vous stoppiez la fonction MIX.

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

Lecture aléatoire (MIX) pour tous les titres de tous les CD

Pour écouter les titres de tous les CD dans un ordre aléatoire,

1 pressez la touche de station 2 MIX ⑭ autant de fois que nécessaire jusqu'à ce que MIX MAG apparaisse en haut de l'afficheur.
Les titres de tous les CD contenus dans le changeur sont selectionnés de manière aléatoire jusqu'à ce que vous stoppiez la fonction MIX.

Stopper la lecture aléatoire (MIX)

Pour annuler la lecture aléatoire,

1 pressez la touche de station 2 MIX ① autant de fois que nécessaire jusqu'à ce que CDC apparaisse en haut de l'afficheur.
La lecture continue dans l'ordre ascendant des titres.

Lecture des intros de tous les CD (SCAN)

Pour écouter successivement les titres de tous les CD insérés pendant quelques secondes,

1 presse la touche OK ① pendant plus de deux secondes.
Toutes les intros, à partir du titre momentané, sont lues successivement pendant 10 secondes.

Pour stopper la fonction SCAN,

1 pressez la touche ESC ⑬.
Vos continuez d'ecouter I'intro.

Répétition de titres (REPEAT)

Pour répéter un titre, activez la fonction de répétition.

1 Choisissez un titre,
2 pressez la touche de station 5 RPT 14.
Le titre est repété jusqu'à ce que vous stoppiez la fonction de répétition.

Pour stopper la fonction de répétition,

1 pressez de nouveau la touche de station 5 RPT (14)

Informations routières en mode Changeur CD

Pour activer ou désactiver la fonction de réception d'informations routières (cf. « Informations routières » du chapitre « Mode Radio ») pendant le fonctionnement du changeur CD,

1 pressez la touche TRAF 16.
Le sigle est allumé sur l'afficheur quand la fonction est activée.

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

Télécommande au volant

La télécommande au volant RC 10 vous permet de commander certaines fonctions principales du TravelPilot E1/E2 avec comfort et en toute sécurité depuis le volant. Les touches / prennant en charge les fonctions du bouton Menu ⑩ ; les touches < / > et OK ont les mêmes fonctions que sur le TravelPilot E1/E2.

Selection d'une source audio

Vous avez la possibilité de changer de source audio au moyen de la télécommande.

1 Pressez brièvement la touche SRC de la télécommande.
You passez ensuite à la source audio suivante prete à la lecture.

Réglage du volume

Pour régler le volume au moyen de la télécommande,

1 pressez la touche V+ ou V-
Le volume est amplifié ou réduit.

Activier le mode de navigation

Pour activer le mode de navigation au moyen de la télécommande,

1 maintenez la touche SRC de la télécommande jusqu'à ce que vous passiez au mode de navigation.

Mise en sourdine

Vous avez la possibilité de mettre l'appareil en sourdine au moyen de la télécommande.

1 Pressez la touche

Annuler la mise en sourdine

Pour annuler la mise en sourdine,
1 pressez de nouveau la touche , ou
1 pressez la touche V+ ou V- .

Setup - Configuration

Le menu Paramètres vous permet de configurer le TravelPilot E1/E2 en fonction de vos besoiniers membres.

Les fonctions que vous pouvez paramétre sont les suivantes :

• SÖH - Réglage de la répartition sonore et de l'égaliserur
  VOLUME - Reglage des volumes principaux
  RADI - Reglage principal des fonctions Radio
• MP3 - Activer ou désactiver les textes défilants (uniquement TravelPilot E2)
• NAVI - Sortie vocale, définir l'itinétaire optimal et les options vocales (itinétaire optimal et options vocales disponibles uniquement sur le TravelPilot E2)
  AFFICHAGE - Reglage des propriétés de l'afficheur
  LANGUE - Reglage de la langue utilisée par le système
  HEURE - Réglage de l'heure du système
  CODE - Activer / Désactiver le code

Réglage de la tonalité et de la répartition sonore

Le TravelPilot E1/E2 vous permet de régler les graves et les aigus séparément pour chaque source audio.

La balance et le fader (répartition sonore) ainsi que le loudness (réglage du volume adapté à l'ouie) se règlent ensemble pour toutes les sources.

Note : Vous ne pourrez pas acceder à la fonction SON pendant la réception d'une information routière ou pendant un appel téléphonique.

Pour régler le son,

1 passez au moyen de la touche FM•AM ④ ou la touche CD•C ⑤ à la source audio (Radio, CD ou Changeur CD) pour laquelle vous pouze effectuer le réglage.

2 Pressez la touche MENU 15.
Le menu Paramétres apparait.
3 Sélectionnez et validez la fonction S OH .
Le menu Son apparait.
4 Sélectionnez et validez la fonction (GRAVES, AIGUS, LOUDNESS, BALANCE ou FADER) que vous pouze régler.
Le barre-graphe apparait.
5 Réglez la valeur de votrechoix au moyen du bouton Menu 10.
6 Pressez la touche OK ⑪ ou la touche ESC ⑬ pour valider.
Le menu Son réapparait.
7 Pressez deux fois la touche ESC ⑬ pour quitter le menu Son.

Egaliseur

Ce TravelPilot E1/E2 est équipé d'un égaliser numérique à cinq bandes. Vous avez la possibilité d'amplifier ou de réduire individuellement une fréquence pour chacun des cinq filtres (bandes) (GAIN +10 à -10).

Les filtres disponibles sont les suivants :

• SUB LOW 32 - 50 Hz
  LOW 63-250Hz
• MID 315 - 1250 Hz
• MID HIGH 1600 - 6300 Hz
• HIGH 8000 - 12500 Hz

Ces filtres peuvent être régés sans apparéil de mesure. Les propriétés sonores de l'habitacle peuvent être considérablement influencées.

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

Précautions de réglage

Nous vous recommendons d'utiliser un CD que vous connaissiez pour le réglage.

Avant de régler l'égaliseur, réglez la tonalité et la répartition sonore à zéro. Pour plus de détails, reportez-vous au chapitre « Réglage de la tonalité et de la répartition sonore »

1 Écoutez le CD.
2 Reportez-vous ensuite à la colonne « Impression sonore / Probleme » du tableau « Aide de réglage pour l'égaliseur »
3 Réglez l'égaliseur comme décrit dans la colonne « Remède »

Aide de réglage pour l'égaliseur

Commencez par régler les mediums / les aigus et terminez par les graves.

Impression sonore / problème	Remède
Rendu trop faible des graves	Amplifier les graves en régliant la fréquence : de 50 à 100 Hz le gain : de +4 à +6
Graves pas nettes	Réduire les mediums inférieurs en régliant la fréquence : de 125 à 400 Hz
Vibrations	le gain : d'environ -4
Pression désagréable
Son trop au premier plan, agressif, pas d'effet stéro	Réduire les mediums en régliant la fréquence : de 1000 à 2500 Hz le gain : de -4 à -6
Son sourd	Amplifier les aigus en régliant
Manque de transparence	la fréquence : de 8000 à 12500 Hz
Pas de brillance des instruments	le gain : de +4 à +6

Réglage de l'égaliseur

1 Pressez la touche MENU (15).
Le menu Paramétres apparait.
2 Sélectionnez et validez la fonction S OH .
Le menu Son apparait.
3 Sélectionnez et validez la fonction DIGITAL EQ.
Le menu Égaliseur apparait.
4 Sélectionnez et validez la bande de fréquences (SUB LOW, LOW, MID, MID HIGH ou HIGH) que vous poulez régler.
5 Sélectionnez et validez la fonction FREQUENCY.
Le barre-graphe apparait.
6 Réglez la fréquence de votre可以选择 au moyen du bouton Menu et presssez la touche OK.
7 Sélectionnez et validez la fonction GAIH.
Le barre-graphe apparait.
8 Reglez le gain au moyen du bouton Menu et presse la touche OK 11.
9 Pour sélectionner la plage de fréquences suivante, pressez d'abord la touche ESC 13, et repêze ensuite les étapes 4 - 9.
10 Un fois tous les réglages effectués, pressez la touche FM•AM ④ ou la touche CD•C ⑤ pour revenir à la source audio (Radio, CD ou Changeur CD).

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

Réglage du volume de mise en marche, des informations routières, du téléphone et de GALA

Vous avec la possibité de régler le volume de mise en marche du TravelPilot E1/E2 (ON MAX), le volume minimal en cas d'instructions ou d'anneces vocales du système de navigation (NAW DIFF), le volume minimal pour les informations routières (TÀ MIN), le volume minimal pour les appeals téléphoniques (TEL MIN) et la valeur s'appliquant au réglage de volume en fonction de la vitesse (GALHA).

Note : Vous avec la possibilité de régler directement le volume des instructions et des annunciées vocales du système de navigation pendant une instruction ou uneannounce vocale. La valeur définie sera automatiquement mémorisée.

Le volume de mise en marche est une valeur de limitation. Cela peut dire que si la valeur est inférieure à la valeur de mise en marche lorsque vous éteignez l'appareil, ce sera le dernier volume qui sera conservé. Si le volume est plus élevé que le volume de mise en marche (ON MAX) quand vous éteignez l'appareil, le volume sera réduit au volume de mise en marche défini quand vous le rallumerez.

Note : Si le volume de mise en marche est régle au maximum, le volume peut être très fort lorsque vous mettez l'appareil en marche. Cela peut entraîner des léasons de l'ouïe.

Pourreglervolume,

1 pressez la touche MENU ⑮.
Le menu Paramétres apparait.

Note : Vous ne pouvez pas acceder à la fonction VOLUME pendant la réception d'une information routière ou d'un appel téléphonique.

2 Sélectionnez et validez la fonction VOLUME.
Le menu Volume apparait.

3 Sélectionnez et validez la fonction que vous voulez régler.
Le barre-graphe apparait.
4 Reglez le volume de votre可以选择 au moyen du bouton Menu 10.
En guise d'orientation, le volume est amplifié ou réduit pendant le réglage.
5 Pressez la touche OK ⑪ ou la touche ESC ⑬ pour valider.
Le menu Volume réapparait.
6 Pressez deux fois la touche ESC ⑬ pour quitter le menu Volume.

Réglage des fonctions Radio

Le menu Radio vous permet de régler les fonctions Radio en fonction de vos besoiniers membres.

Les fonctions offertes sont les suivantes :

• RDS - Le TravelPilot E1/E2 se règle automatiquement sur la meilleure fréquence de réception de la station écoutee. Le nom de la station est aussi affché. Deux possibilités sont offertes :

ACTIVE - La fonction RDS est activée.

DEACTIVE - La fonction RDS est désactivée.

• RDS NOM - Certaines stations se servent du signal RDS pour diffuser des messages publicitaires ou d'autres informations à la place du nom de station. Deux possibilités sont offertes :

FIX - Affichage de la première information reçue.

VARIABLE - Affichage de toutes les informations recevables.

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

• REGIOnA-L - Certaines stations répartissent leur programme à certaines heures de la journée en programmes régionaux offrant un contenu différent. La fonction REG permet d'eviter que l'autoradio passé à des fréquences autres proposant un autre programme. Deux possibilités sont offertes :

ACTIVE - La fonction Régional est activée.

DESACTIVE - La fonction Régional est désactivée.

• HICUT - La fonction HICUT améliore la qualité du son en cas de mauvaise réception (seulement en FM). Les aigus et donc le niveau de perturbation sont automatiquement réduits en présence de parasites. La sensibilité de la fonction HICUT se règle au moyen du barre-graphe.

Barre à l'extreme gauche - fonction HICUT désactivée.

Barre à l'extreme droite - sensibilité élevée.

• TMC AUTO - Active la recherche TMC au lancement du guidage dynamique et si aucune station TMC n'était reçue aparavant. Deux possibilités sont offertes :

ACTIVE - La recherche TMC automatique est activée.

DESACTIVE - La recherche TMC automatique est désactivée.

• RECHERCHE - Réglage de la sensibilité de recherche. Deux possibilités sont offertes :

SENS - La recherche s'arrête sur des stations faibles.

BEST - La recherche s'arrête uniquement sur des stations fortes.

Pour effectuer les réglages de la radio,

1 pressez la touche MENU ⑮.
Le menu Paramètres apparait.
2 Sélectionnez et validez la fonction RADIQ.
Le menu Radio apparait.

3 Sélectionnez et validez la fonction que vous voulez régler.
Le menu de selection ou le barre-graphe apparait.
4 Sélectionnez l'options au moyen du bouton Menu 10.
5 Pressez la touche OK 11 ou la touche ESC13 pour valider.
Le menu Radio réapparait.
6 Pressez deux fois la touche ESC 13 pour quitter le menu Radio.

Réglage du contraste et de la luminosité de l'afficheur jour/ nuit

Vous avez la possibilité de régler la luminosité de l'afficheur séparément pour le jour (feux du vehicule éteints) et pour la nuit (feux du vehicule allumés) en fonction de vos besoin personnels. De plus, vous pouvez régler le contraste de l'afficheur.

Pour effectuer les réglages,

1 pressez la touche MENU ⑮.
Le menu Paramétres apparait.
2 Sélectionnez et validez la fonction AFFICHAGE.
Le menu Afficheur apparait.
3 Sélectionnez et valida la fonction que vous pouze régler.
Le barre-graphe apparait.

Note: L'option de luminosité (ATTENUation) fait la distinction entre le mode jour (feux éteints) et le mode nuit (feux allumés). L'option se réprecute seulement sur le mode activé.

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

4 Réglez la valeur de votrechoix au moyen du bouton Menu 10.
5 Pressez la touche OK ⑪ ou la touche ESC ⑬ pour valider.
Le menu Afficheur réapparait.
6 Pressez deux fois la touche ESC 13 pour quitter le menu Afficheur.

Définir les options vocales

Note : Pour changer d'option vocale, le CD-ROM de navigation doit être inséré dans le lecteur.

Les options disponibles sont les suivantes :

• L'HGUE - Pour les affichages écran et la sortie vocale de la navigation, vous pouze désirir parmi les langues suivantes :
  Allemand, Anglais (métrique), Anglais (Imperial), Français, Italien, Néerlandais, Espagnol, Portugais, Suédois, Danois, Finnois, Tchéque, Norvégien et Turc.
• NAVI (TravelPilot E1) ou SONTIE VOCale (TravelPilot E2) - Activer ou désactiver la sortie vocale de la navigation.
• OPTION VOCale (uniquement TravelPilot E2) - Vous pouvez désir si les informations vocales doivent des informations détaillées sur la route empruntée (uniquement routes nationales et autoroutes) ou si les informations routières vocales préciseront les noms des routes en cas d'embouteillage (option INFO TRAF).

Note : La sortie vocale de la navigation dépend du CD de navigation utilisé. Les contenus de l'afficheur sont affichés dans la langue sélectionnée, mais la sortie vocale peut être faite en anglais.

Selectionner la langue

PourCHOISIRla langue,

1 pressez la touche MENU 15.
Le menu Paramétres apparait.
2 Marquez et confirmez la fonction LAnGue.
Les langues disponibles sont affichées dans l'ordre alphabétique.
3 Marquez et confirmez la langue de votrechoix.
La langue可以选择 est chargée en mémoire et le menu apparait ensuite dans la langue可以选择.
4 Pressez la touche ESC ① pour quitter le menu Paramétres.

Activer la sortie vocale

Pour activer ou désactiver la sortie vocale,

1 pressez la touche MENU ⑮.
Le menu Paramétres apparait.
2 Marquez et validez la fonction HAVI. TravelPilot E1
Le menu de selection apparait.
3 Sélectionnez ACTIVE ou DESACTIVE avec le bouton Menu 10.
4 Pressez la touche OK 11 ou la touche ESC 13 pour valider la selection.
Le menu Paramétres réapparait.
5 Pressez la touche ESC ① pour quitter le menu Paramétres. TravelPilot E2
Le menu Paramétres de navigation apparait.
3 Marquez et validez la fonction SORTIE VOCale.

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

Le menu de selection apparait.
4 Sélectionnez ACTIVE ou DESACTIVE avec le bouton Menu 10.
5 Pressez la touche OK ⑪ ou la touche ESC ⑬ pour valider la selection.
Le menu Paramétres de navigation apparait.
6 Pressez deux fois la touche ESC ⑬ pour quitter le menu Paramètres de navigation.

Définir les options vocales (uniquement TravelPilot E2)

Pour sélectionner l'appellation des routes (routes nationales et autoroutes) ou les informations détaillées en cas d'embouteillage pendant le guidage,

1 pressez la touche MENU ⑮.
Le menu Paramétres apparait.
2 Marquez et confirmez la fonction NAVI.
Le menu Paramétres de navigation apparait.
3 Marquez et confirmez la fonction OPTIH VOCale.
Un menu de selection apparait.
4 Sélectionnez N° MAISON pour les appellations de route ou INFÔ TRAF pour les informations routières avec le bouton Menu ⑩.
5 Pressez la touche OK ⑪ ou la touche ESC ⑬ pour valider l'option.
Le menu Paramètres de navigation réapparait.
6 Pressez deux fois la touche ESC ⑬ pour quitter le menu Paramètres de navigation.

Spécifier l'itinéraire optimal (uniquement TravelPilot E2)

Vous pouvez spécifier vous-même l'itinétaire optimal sur le TravelPilot E2. Pour cela, définissez le rapport entre « itinétaire rapide » et « itinétaire court ». Le rapport par défaut est 40 / 60.

Pour sélectionner l'itinétaire optimal,

1 pressez la touche MENU 15.
Le menu Paramétres apparait.
2 Marquez et confirmez la fonction HAVI.
Le menu Paramétres de navigation apparait.
3 Marquez et confirmez la fonction OPTimal ROUTE.
Un menu de selection apparait.
4 Spécifiez le pourcentage de CÔURTE par rapport à RÂPIDE avec le bouton Menu ⑩. Plus vous déplacez la barre de seLECTION vers la gauche, plus l'itinétaire sera court.
5 Pressez la touche OK ⑪ ou la touche ESC ⑬ pour valider l'option.
Le menu Paramétres de navigation réapparait.
6 Pressez deux fois la touche ESC ⑬ pour quitter le menu Paramètres de navigation.

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

Réglage de l'heure

L'heure est réglée normalement via le signal GPS. Il vous suffit uniquement de désigner l'heure locale actuelle à cinq minutes après.

Note : Au moment du changement de l'heure d'étabé à l'heure d'hiver et inversement, l'heure locale peut être réglée ici aussi.

1 Pressez la touche MENU ⑮.
Le menu Paramétres apparait.
2 Sélectionnez et validez la fonction HEURE.
Les heures sont affichées en video inverse.
3 Réglez les heures au moyen du bouton Menu ⑩.
4 Pressez la touche > ⑧.
Les minutes sont affichées en video inverse.
5 Reglez les minutes au moyen du bouton Menu 10.
6 Une fois le réglage effectué, pressez la touche OK 11 ou la touche ESC 13.

Code de l'appareil

Pour allumer un apparéil code une fois après l'avoir débranché du vehicule, le système vous demande d'entrée le code de l' apparéil. Vous avez toute fois la capacité de désactiver cette demande de code.

Activer / Désaviter la demande de code

1 Pressez la touche MENU ⑤.
Le menu Paramétres apparait.
2 Sélectionnez et validez la fonction CODE.
3 Sélectionnez et validez la fonction ACTIVE ou DESACTIVE.
Un menu apparait vous permettant d'entrez le code.
4 Entrez le code comme décrit dans la section « Allumer des systèmes codés une fois débranchés ».

Dès que le code est affché entièrement,

5 presse la touche OK ① pendant plus de 2 secondes.
Un message apparait vous signalant que la demande de code a ete activee ou desactive.

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

Installation

Le menu Installation vous offre toutes les fonctions nécessaires qui vous permettent de vérifier le TravelPilot E1/E2 et de le mettre en service.

Test d'installation

Le test d'installation vous permet de vérifier le fonctionnement des signaux de capteur.

Note: Le test doit être réalisé le contact du vehicule étant coupé.

1 Coupez le contact et allumez le TravelPilot E1/E2 au moyen de la touche ③

Note: Entrez le code si nécessaire.

2 Pressez la touche MENU 15 pendant plus de 2 secondes.
Le menu Installation apparait.
3 Sélectionnez et validez la fonction TEST INSTallation.
Le menu Test d'installation apparait.

Note : Le test d'installation n'est pas nécessaire pour effectuer un calibrage. Vous pouvez lancer instantanément le calibrage automatique ou manuel. Il sert uniquement à vérifier la connectique.

Les fonctions ou la connectique de l'appareil qui peuvent etre controlées sont les suivantes :

GPS - Contrôle de l'antenne GPS.

Si la connexion de l'antonne GPS est detectée, OK apparait sur l'afficheur. Quand le signal d'un satellite est detecté, le nombre de satellites reçus et l'intensité du signal apparaisent ici. Orientez votre antennae de façon à ce que les deux valeurs deviennent maximales.

• ARRIERE - Connexion du feu de marche arrière

Quand la marche arriere est enclenchee, la flèche passé de à .

• CONTACT - Connexion du (+) d'allumage

Mettez le contact. OH apparait après CONTACT.

TACHO - Connexion du tachymetre

Déplacez le vehicule de quelques mètres. Les impulsions seront comptées si le signal tachymétrique est détecté.

4 Pressez la touche ESC ① pour revenir au menu d'installation.

Une fois le test effectué, vous pouvez lancer le calibrage du TravelPilot E1/E2. Deux possibités vous sont offertes :

Calibrage automatique de l'appareil

Une fois installé, le TravelPilot E1/E2 doit être calibré.

Note: Le cédérom de navigation doit être inséré à cette fin.

1 Sélectionnez et validez la fonction CALIBrage AUTOMatique.
^+ Un message apparait vous demandant de rouler 5 à 15 km avec réception GPS. Au bout de 15 secondes environ ou en pressant la touche OK ① , un barre-graphe et un pourcentage vous informant de la progression du calibrage.
2 Roulez sur la distance demandée.
Vous quitterez automatiquement le menu une fois le calibrage effectué (barre entièrement remplie et 100% atteint).

Note : Pour le calibrage,CHOISSEZ un parcours sur des routes nationales ou départementales. La longueur de la distance à parcourir n'est qu'une valeur moyenne. Elle peut etre plus courte ou nettement plus longue en presence de conditions defavorables. Le calibrage final s'achve au bout de 50 km environ.

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

Calibrage manuel du TravelPilot E1/E2

Vouves aussi la possibilité de calibrer le TravelPilot E1/E2 manuellement. Pour cela, il vous faut parcourir une distance de 100 metres minimum à 500 metres maximum à une vitesse maximal de 30~km / h . Notez qu'une distance mesurée avec exactitude est requise à cette fin.

1 Sélectionnez et validez la fonction CALibrage MANuel.
Le système vous demande maintainant de saisir la distance que vous pouze parcourir.
2 Spécifiez la distance au moyen du bouton Menu ⑩ et pressez la touche OK ⑪.
3 Lancez le calibrage manuel en pressant la touche OK 11.
4 Une fois la distance parcourue, pressez la touche OK ⑪.
Le calibrage manuel est terminé.

Annuler le calibrage manuel

Vous avez la possibilité d'annuler l'opération à tout moment. Pour stopper le calibrage,

1 presse la touche ESC ⑬.
Le menu precedent apparait.

Glossaire

Fonction Couloir

La fonction « Couloir » permet au TravelPilot E1/E2 de communiquer des instructions de conduite sans qu'un CD de navigation ne soit inséré. Cela est valable aussi bien pour un guidage normal qu'un guidage dynamique.

Fonction Alentours

Avec ou sans guidance activé, le TravelPilot E1/E2 se sert de l'espace mémoire disponible pour charger des données du CD de navigation. Ces données se réferent toujours à la position momentanée du vehicule et seront mises à jour tant que le CD de navigation est inséré dans le lecteur. Le TravelPilot E1/E2 recourt à ces données en mémoire pour l'entrée de destination. Il est donc possible d'enterre une destination sans CD quand la destination en question se trouve dans les données stockées en mémoire. Si la destination ne s'y trouve pas, le système vous demandera d'insérer le CD de navigation.

Itinétaire optimal

L'itinétaire calculé est une combinaison d'itinétaire rapide et court. Le rapport des deux parties est prédéfini dans le logiciel du TravelPilot E1 et ne peut être changé. Le TravelPilot E2, par contre, vous donne la possibilité de spécifique le rapport entre l'itinétaire court et l'itinétaire rapide (cf. « Spécifier l'itinétaire optimal » du chapitre « Setup - Configuration »).

TMC est un service de données RDS destiné aux informations routières locales. Les dernières informations routières peuvent êtreactualisées instantanément.

Par le biais d'une station TMC, le TravelPilot E1/E2 peut receivevoir en permanence des informations routières numériques gratuite.
ment.

GPS - Global Positioning System

Ce système permet une localisation dans le monde aussi bien sur terre que sur l'eau et dans l'air à l'aide de 25 satellites actuellement en orbite au tour de la terre se trouvant à 20 000 km d'alitute. Une localisation exacte requiert au moins la réception de 5 satellites.

Temps « Standby »

Pour raccourcir le lancement du logiciel du système, le TravelPilot E1/E2 propose une durée « Standby » de 30 minutes après avoir eté étéint. Pendant cette durée, il fonctionne de maniere entièrement instantanée en l'espace de quelques secondes.

INTRODUCTION

NAVIGATION

RADIO

CD / MP3

CHANGEUR CD

CONFIGURATION

ANNEXE

\section*{Caracteristiques techniques}

Alimentation

Tension de service : 10,8 - 14,4 V

Consommation : max. 10 A

Intensité du courant
absorbe pour 30 minutes
àpres avoir étéint

I'appareil : 550 mA typ.

Consummation en veille : 12 mA

Consommation en veilleau bout de 72 heures : € < 2 mA

Amplificateur

Puisance de sortie: puissance sinusoidale 4 x 25 watts conformement à DIN 45 324 à 14,4 V puissance maximale 4 x 45 watts

Tuner

Gammes d'ondes :

FM: 87,5-108MHz

PO: 531-1602kHz

GO: 153-279 kHz

Bande passante FM : 35 - 16 000 Hz

CD

Bande passante: 20 - 20 000 Hz

Sortie préampli

4 canaux : 3 V

Sensibilité d'entrée

Entrée CDC: 2 V/6 kΩ

Entrée téléphone: max. 4,8 V, eff. 3,8 V

Country:		Phone:	Fax:	www:
Germany	(D)	0180-5000225	05121-49 4002	http://www.blaupunkt.com
Austria	(A)	01-610 39 0	01-610 39 391
Belgium	(B)	02-525 5444	02-525 5263
Denmark	(DK)	44 898 360	44-898 644
Finland	(FIN)	09-435 991	09-435 99236
France	(F)	01-4010 7007	01-4010 7320
Great Britain	(GB)	01-89583 8880	01-89583 8394
Greece	(GR)	210 94 27 337	210 94 12 711
Ireland	(IRL)	01-4149400	01-4598830
Italy	(I)	02-369 62331	02-369 62464
Luxembourg	(L)	40 4078	40 2085
Netherlands	(NL)	023-565 6348	023-565 6331
Norway	(N)	66-817 000	66-817 157
Portugal	(P)	01-2185 00144	01-2185 11111
Spain	(E)	902-120234	916-467952
Sweden	(S)	08-7501500	08-7501810
Switzerland	(CH)	01-8471644	01-8471650
Czech. Rep.	(CZ)	02-6130 0441	02-6130 0514
Hungary	(H)	01-333 9575	01-324 8756
Poland	(PL)	0800-118922	022-8771260
Turkey	(TR)	0212-335 06 00	0212-346 00 40

TravelPilot E1/E2

Référence rapide

NAV

Pression brève : Navigation

Pression prolongée : Bouchon et options de route

FM·AM

Pression brive: Mode Radio, gammes d'ondes FM, PO et GC

Pression prolongée : Fonction Travelstore

CD-C

Mode CD, Changeur CD

Tourner: Bouton de réglage du volume
Pression brève: Mise en sourdine (Mute)

Pression prolongée : Marche/Arrêt

1 -6

Touches de station, Mémoire des destinations

TRAF

Pression brève: Réception d'informations routières

Pression prolongée : Consulter les informations TMC

MENU

Menu de réglage

<

Radio/CD: Recherche de titres précédents

Navigation: Suppression de caractères

Radio/CD: Recherche de titres suivants

Navigation : Passage à la liste de scélection

Ouverture de la façade

Tournier: Sélection de menu et de caractères, réglage manuel des stations

Pression brève : Confirmation de fonctions Pression prolongée : Fonction Scan

i

Pression brève pendant le guidage :
Affichage de la position et de la destination可以选择, répétition de la dernière announce/instruction vocale
Pression prolongée pendant le guidage :

Liste de routes
Pression brève, le guidage n'était pas activé : Affichage de la position momentanée, affichage complet des inscriptions de liste

ESC

Quitter les menus, supprimer des caractères, annuler le guidage
