MODE D'EMPLOI AVR-1603 DENON
POUR LES LECTEURS FRANCAIS
Nous déclarons sous notre seule responsabilité que l'appareil, auquel se réfère cette déclaration, est conforme aux standards suivants:
D'après les dispositions de la Directive 73/23/EEC, 89/336/EEC et 93/68/EEC.
Nous vous remercions de l'achat de l'AVR-1603. Pour être sûr de profiter au maximum de toutes les caractéristiques qu'a à offrir l'AVR-1603, lire ces instructions et bien utiliser l'appareil. Toujours conserver ce mode d'emploi pour s'y référer ultérieurement en cas de question ou de problème.
"n° de SERIE NOTER le NUMERO de SERIE de l'unite COLLE a l'arriere du coffret pour une reference ulterieure"
Nous vous remercions d'avoir choisi l'ampli-tuner A/V Surround de DENON.
Ce remarquable composant a été fabriqué pour fournir une superbe écoute de sons d'ambiance avec des sources de cinéma domestique telles que DVD, ainsi que pour assurer une formidable reproduction haute fidélité de vos sources musicales favorites.
Ce produit étant équipé d'une immense foule de caractéristiques, nous vous recommendons avant de commencer l'installation et l'utilisation de l'appareil de bien lire le contenu de ce manuel avant de procéder.
TABLE des matières
1 Avant l'utilisation. 57 2 Précautions d'installation. 57 3 Précautions de manipulation. 57 4 Caractéristiques 57 5 Nomenclature et fonctions. 58 6 A lire en premier. 59 7 Réglage des systèmes d'enceinte 59 8 Connexions 59~62 9 Utilisation de la télécommande 63 10 Installation du système 63~66
11 Unité de Télécommande 67 ~ 69 12 Opération 69~72 13 Ambiance. 72~74 14 Simulation d'ambiance DSP. 75 ~ 77 15 Écoute de la Radio. 77~80 16 Mémoire de Dernière Fonction 80 [17] Initialisation du Microprocesseur 80 18 Informations Supplémentaires 81, 82 19 Débogage des Pannes 83 20 Spécifications 83
Liste des codes pré-régles. 192~194
Vérifier que les articles suivants sont inclus dans le carton en plus de l'unité principale :
Mode d'emploi 1 ② Liste des centres d'entretien. 1 ③ Télécommande (RC-920)
④
⑤
1 Avant L'Utilisation
Faire attention aux points suivants avant d'utiliser cet appareil:
- Déplacement de l'appareil
Pour éviter des court-circuits ou des fils endommagés dans les cables de connexion, toujours débrancher le cordon d'alimentation, et déconnecter les cables de connexion entre tous les autres composants audio lors du déplacement de l'appareil.
- Avant de mettre l'interrupteur de mise en marche
Vérifier une nouvelle fois si toutes les connexions sont bonnes et s'il n'y a pas de problèmes avec les câbles de connexion. Toujours placer l'interrupteur de mise en marche en position d'attente avant de connecter et de déconnecter les câbles de connexion.
Ranger ces instructions dans un endroit sûr. Après les avoir lues, ranger ces instructions en même temps que la garantie dans un endroit sûr. - Noter que les illustrations de ces instructions peuvent varier de l'appareil actuel dans un but d'explication. Borne V. AUX
Le panneau avant du AVR-1603 est equipped d'une borne V. AUX. Retirer le capuchon recouvrant la borne en cas d'utilisation.
Precautions d'installation
L'utilisation simultanée de cet appareil ou d'autres appareils électroniques à microprocesseur avec un tuner ou un téléviseur peut produire des parasites dans le son ou l'image.
Si cela se produit, prendre les mesures suivantes :
- Installer cet appareil aussi loin que possible du tuner ou du téléviseur.
- Éloigner les câbles d'antenne du tuner ou du téléviseur aussi loin que possible du cordon d'alimentation et des câbles de connexion d'entrée/sortie de cet appareil.
- Ce problème est liéquement rencontré lors de l'utilisation d'antennes intérieures ou de câbles d'arrivée de 300 Ω/ohms.
L'utilisation d'antennes extérieures et de cables coaxiaux de 75Ω/ohms est recommandée.
Pour permettre la dissipation de la chaleur, laisser un espace d'au moins 10 cm entre le haut, l'arrière et les flancs de cet appareil et le mur ou d'autres composants.
3 Precautions de manipulation
- Commutation de la fonction d'entrée lorsque les prises d'entrée ne sont pas connectées
Un déclic peut être produit si la fonction d'entrée est commutée lorsque rien n'est connecté aux prises d'entrée. Dans ce cas, abaisser la commande MASTER VOLUME (volume de la gamme entière) ou connecter des composants aux prises d'entrée.
- Mise en sourdine des prises PRE OUT,
HEADPHONE et de la borne SPEAKER
Les prises PRE OUT, HEADPHONE et les bornes SPEAKER sont équipées d'un circuit de sourdine. Pour cette raison, les signaux de sortie sont fortement réduits pendant plusieurs secondes après
que l'interrupteur de mise en marche ait été allumé ou après le changement de fonction d'entrée, de mode d'ambiance ou de toute autre installation. Si le volume est augmenté pendant cet instant, la sortie sera très élevée après l'arrêt du circuit de mise en sourdine. Toujours attendre que le circuit de mise en sourdine se désactive avant de régler le volume.
À chaque fois que l'interrupteur de mise en marche est en position OFF ou STANDBY, l'appareil reste connecté à la ligne de courant secteur.
Toujours débrancher le câble pour aller, par exemple, en vacances.
4 CHARACTERISTIQUES
- Décodéur Dolby Pro Logic II
Le système Dolby Pro Logic II est un nouveau format destiné à la reproduction de signaux audio multivoies disposant de nombreux avantages sur le système Dolby Pro Logic conventionnel. Il peut servir à décoder non seulement des sources enregistrées en Dolby Surround mais il peut aussi transformer des sources stéréo normales en cinq canaux (avant gauche/droit, centre et surround gauche/droit). De plus, de nombreux paramètres peuvent être réglés selon le type de source et son contenu, de façon à permettre un réglage du son de grande précision.
- Décodéur numérique Dolby (Dolby Digital)
Le Dolby Digital, un système numérique dans lequel les différentes chaînes sont complètement indépendantes, recrée des champs sonores "tridimensionnels" (sons avec une impression de distance, de mouvement et de position) sans interférence entre les chaînes pour plus de réalisme. De plus, la gamme de lecture s'étendant jusqu'à 20 KHz des cinq chaînes (sauf la chaîne 0.1 pour les effets de basse fréquence), la même que celle des CD, offre un son plus clair et plus richement expressif.
- Décodéur DTS (Digital Theater Systems)
DTS assure jusqu'à 5.1 canaux de son d'ambiance haute fidélité et large gamme, à partir de sources telles que disque laser, DVD et disques de musique.
spécialement encodés.
- Le DSP haute performance simule 7 champs de son. r une grande variété d'effets de son pour différentes scènes de film et sources de programme, même avec des sources stéreo qui ne soient pas Dolby Surround.
- Fonction Mémoire Personnelle Plus
La Mémoire Personnelle Plus est une version avancée de Mémoire Personnelle. Avec la Mémoire Personnelle Plus, le poste mémorise automatiquement le mode ambiance, le volume de la chaîne, les paramètres d'ambiance, etc., pour chacune des sources séparément.
- Télécommande avec fonction de pré-mémoire
Cet appareil est fourni avec une télécommande équipée d'une fonction de pré-mémoire. Les codes de commande de la télécommande pour les composants AV télécommandables DENON comme les lecteurs disques laser, les platines vidéo, les télévisions, etc., d'autres grands fabricants sont pré-enregistrées dans la mémoire.
- Jack EXT. IN (jack d'entrée extérieure)
Cet appareil est équipé de jacks EXT. IN pour l'utilisation avec les formats audio du futur.
Panneau avant
- Pour les détails sur les fonctions de ces pièces, se reporter aux pages données entre parenthèses ( ).
1 Interrupteur de mise en marche (64, 69, 77) 2 Prise de casque d'écoute (PHONES) (71) 3 Touche INPUT MODE. (70, 71, 73) 4 Touche SPEAKER A/B (69, 80) 5 Touche TONE DEFEAT (71) 6 Touche ANALOG. (70, 71) 7 Touche DOLBY/DTS SURROUND (72, 73) 8 Touche 5CH STEREO. (74) 9 Touche DIRECT/STEREO. (74) 10 Touches TUNING UP/DOWN. (78) 1 Touche RDS (79, 80) 12 Prises V. AUX INPUT. (57, 61) 13 Touche SURROUND MODE (70, 76) 14 Touche SURROUND PARAMETER... (73, 76) 15 Secesseur de SELECT. (70~73,76) 16 Touche TONE CONTROL. (70)
17 Touche CH VOL. (72) 18 Commande MASTER VOLUME. (70) 19 Touche RT. (80) 20 Touche PTY. (79) 21 Témoin de volume principal (VOLUME LEVEL) (70) 22 Affichage 23 Touches de sélection de stations préenregistrées (77 ~ 80) 24 Touche BAND (78) 25 Touche EXT. IN (70, 71) 26 Indicateurs type de signal (SIGNAL). (70) Indicateurs mode d'entrée (INPUT)............(70) 23 Capteur de télécommande (REMOTE SENSOR) (63) Indicateur de mise sous tension 30 Sélecteur de INPUT SELECTOR (70, 72, 73, 78 ~ 80)
Unité de télécommande
- Pour les détails sur les fonctions de ces pièces, se reporter aux pages données entre parenthèses ( ).
Remarque:
- Les touches rayées ne fonctionnent pas avec le AVR-1603. (Rien ne se passe lorsqu'elles sont enfoncées.)

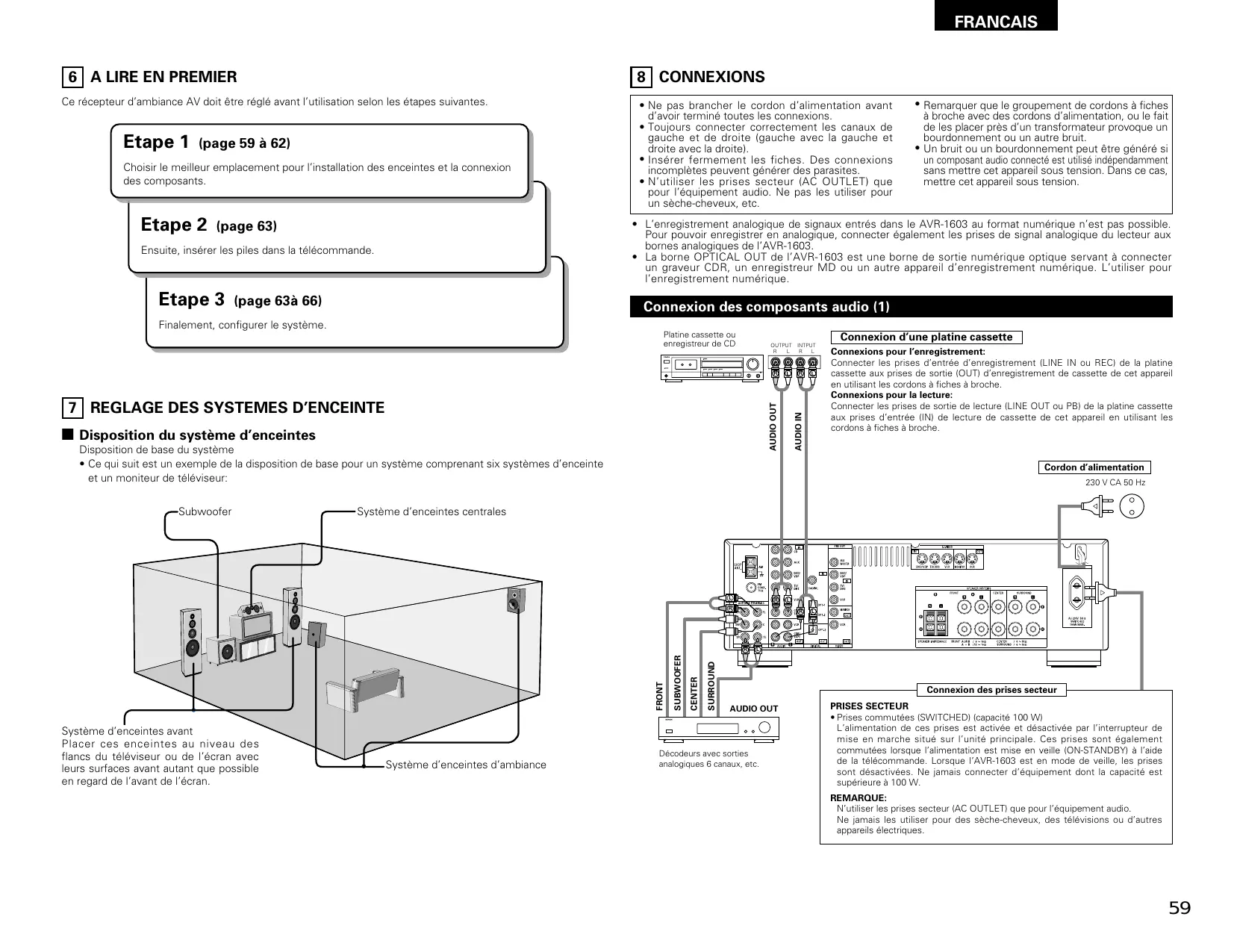

6 À LIRE en premier
Ce récepteur d'ambiance AV doit être réglé avant l'utilisation selon les étapes suivantes.
Étape 1 (page 59 à 62)
Choisir le meilleur emplacement pour l'installation des enceintes et la connexion des composants.
Étape 2 (page 63)
Ensuite, insérer les piles dans la télécommande.
Étape 3 (page 63 à 66)
Finalement, configurer le système.
Disposition du système d'enceintes
Disposition de base du système - Ce qui suit est un exemple de la disposition de base pour un système complétant six systèmes d'enceinte et un moniteur de téléviseur:
8 Connexions
- Ne pas brancher le cordon d'alimentation avant d'avoir terminé toutes les connexions.
- Toujours connecter correctement les canaux de gauche et de droite (gauche avec la gauche et droite avec la droite).
- Insérer fermement les fiches. Des connexions incomplètes peuvent générer des parasites.
- N'utiliser les prises secteur (AC OUTLET) que pour l'équipement audio. Ne pas les utiliser pour un sèche-cheveux, etc.
- Remarquer que le groupement de cordons à fiches à broche avec des cordons d'alimentation, ou le fait de les placer près d'un transformateur provoque un bourdonnement ou un autre bruit.
- Un bruit ou un bourdonnement peut être généré si un composant audio connecté est utilisé indépendamment sans mettre cet appareil sous tension. Dans ce cas, mettre cet appareil sous tension.
- L'enregistrement analogue de signaux entrés dans le AVR-1603 au format numérique n'est pas possible. Pour pouvoir enregistrer en analogue, connecter également les prises de signal analogue du lecteur aux bornes analogiques de l'AVR-1603.
- La borne OPTICAL OUT de l'AVR-1603 est une borne de sortie numérique optique servant à connecter un graveur CDR, un enregistreur MD ou un autre appareil d'enregistrement numérique. L'utiliser pour l'enregistrement numérique.
Connexion des composants audio (2)
Enregistrez de CD, MD ou autre composant équipé de prises d'entrée/sortie numérique.
Connexion des lecteurs vidéo
- Il y a deux jours de prises de lecteur video (magnétoscope), donc deux lecteurs video peuvent être connectés pour l'enregistrement simultané ou la copie video.
Connexions d'entrée/sortie vidéo:
- Connecter la prise de sortie vidéo du lecteur vidéo (VIDEO OUT) à la prise [VIDEO] (jaune) VCR IN, et la prise d'entrée vidéo du lecteur vidéo (VIDEO IN) à la prise [VIDEO] (jaune) VCR OUT en utilisant un cordon à fiche à broche coaxial vidéo de 75 Ωohms.
Connexion des prises de sortie audio:
- Connecter les prises de sortie audio du lecteur video (AUDIO OUT) à la prise AUDIO VCR IN, et les prises d'entrée audio (AUDIO IN) du lecteur video aux prises [AUDIO] VCR OUT en utilisant des cordons à fiche à broche.
Pour connecter le signal vidéo, connecter en utilisant un cable de signal vidéo de 75 Ω/ohms. L'utilisation d'un mauvais cable peut entraîner une baisse de la qualité du son.
Connexion d'un jeu vidéo
- Connecter les jacks de sortie du jeu vidéo au jacks V. AUX INPUT de cet appareil.
Connexion d'un caméscope
- Connecter les jacks de sortie du caméscope au jacks V. AUX INPUT de cet appareil.
La borne V. AUX est recouverte d'un capuchon. Retirer ce capuchon en cas d'utilisation. (Pour les instructions sur la manière de retirer le capuchon, voir page 57.)
- Lors des connexions, se reporter également aux instructions d'utilisation des autres composants.
- Remarque à propos des prises en S Les sélecteurs d'entrée pour les entrées en S et les entrées des prises à broches fonctionnent conjointement l'un avec l'autre.
Les prises en S (entrée et sortie) de cet appareil et les prises à broche vidéo (entrée et sortie) ont des circuits indépendants, de façon que les signaux vidéo entrés par les prises en S soient envoyés uniquement des sorties des prises en S et les signaux vidéo des prises à broche sont envoyés uniquement des sorties des prises à broche.
Lors de la connexion de cet article à un équipement équipé de prises en S, garder à l'esprit le point ci-dessus et faire les connexions en respectant le mode d'emploi de chaque équipement correspondant.
Connexion des lecteurs vidéo
- Connecter la prise de sortie en S du lecteur vidéo à la prise [S-VIDEO] VCR IN et connecter la prise d'entrée en S du lecteur vidéo à prise [S-VIDEO] VCR OUT en utilisant des cordons à prise en S.
Connexion des bornes d'antennes
Ensemble d'antenne-cadre AM
| Connexion des antennes AM |
| 1. Appuyer sur le levier. | 2. Insérer le conducteur. 3. Ramener le levier. |
| → → |
Remarques:
- Ne pas connecter simultanément deux antennes FM.
- Même si une antenne extérieure AM est utilisée, ne pas déconnecter l'antenne-cadre AM.
- Vérifier que les bornes de fil d'antenne-cadre AM ne touchent pas les parties métalliques du panneau.
Connexions du système d'enceintes
- Connecter les bornes d'enceinte aux enceintes en respectant les polarités (⊕ au ⊕, ⊙ au ⊙). Si les polarités ne sont pas respectées, un son central faible est entendu, l'orientation des divers instruments n'est pas correcte et le sens de la direction du son stéréo est détruit.
- Lors de la réalisation des connexions, prendre soin de ne mettre en contact aucun des conducteurs individuels du cordon d'enceinte avec des bornes adjacentes, avec des conducteurs d'autres cordons d'enceinte ou avec le panneau arrière.
Remarque:
NE JAMAIS toucher les bornes d'enceinte lorsque l'ampli est sous tension, sinon des décharges électriques risquent de se produire.
Impédance d'enceinte
Lorsque des systèmes d'enceinte A et B sont utilisés séparément, les enceintes ayant une impédance de 6 à 16 Ω/ohms peuvent être connectées pour une utilisation comme enceintes avant. - Attention, lors de l'utilisation simultanée de deux paires de haut-parleurs (A + B) à l'avant, bien calculer l'impédance de la combinaison pour qu'elle soit comprise entre 12 à 16 Ω/ohms. - Des enceintes ayant une impédance de 6 à 16 Ω/ohms peuvent être utilisées comme enceintes centre et ambiance. - Le circuit de protection peut être activé si le système est produit pendant une longue durée à un volume élevé lorsque des enceintes d'une impédance inférieure à celle spécifiée sont connectées.
Connexion des bornes d'enceinte
- Tourner dans le sens contraire des aiguilles d'une montre pour la desserrer.
- Insérer le cordon.
- Tourner dans le sens des aiguilles d'une montre pour la resserrer.
SYSTEME D'ENCEINTESTES CENTRALES
Systeme d'enceintes avant
Système A
Système B
SYSTEME D'ENCEINTES D'AMBIANCE Prise de connexion pour subwoofer avec amplificateur incorpore (superoxofer), etc. * Pour obtenir un effet de lecture Dolby Digital (AC-3), utiliser une unité pouvant reproduce suffisamment des fréquences inférieures à 80 Hz
Précautions à prendre lors de la connexion des enceintes
Si une enceinte est placée près d'un téléviseur ou d'un moniteur vidéo, les couleurs de l'écran peuvent être perturbées par le magnétisme de l'enceinte. Si cela se produit, déplacer l'enceinte vers un endroit où cet effet ne se produit pas.
Circuit de protection
- Cet appareil est équipé d'un circuit de protection haute vitesse. Le but de ce circuit est de protéger les enceintes contre des situations telles que lorsque la sortie de l'amplificateur de puissance est accidentellement court-circuitée et qu'un fort courant passe, lorsque la température avoisinant l'appareil devient anormalement élevée, ou lorsque l'appareil est utilisé à puissance élevée pendant une longue durée, ce qui entraîne une augmentation de température extrême.
Lorsque le circuit de protection est activé, la sortie des enceintes est coupée, et la DEL du témoin d'alimentation clignote. Dans ce cas, suivre ces étapes : toujours couper l'alimentation de cet appareil, vérifier s'il y a des défauts de connexion des cordons d'enceintes ou des câbles d'entrée, et attendre que l'appareil refroidisse, s'il est très chaud. Améliorer la ventilation autour de l'appareil, et remettre sous tension.
Si le circuit de protection est à nouveau activé bien qu'il n'y ait pas de problème de câblage ou de ventilation autour de l'appareil, couper l'alimentation, et contacter un centre d'entretien DENON.
Remarque sur l'impédance des enceintes
- Le circuit de protection peut être activé si l'appareil est utilisé pendant une longue durée à un volume élevé lorsque des enceintes d'une impédance inférieure à celle spécifiée (par exemple, enceintes ayant une impédance inférieure à 4 Ω/ohms) sont connectées. Si le circuit de protection est activé, la sortie des enceintes est coupée. Couper l'alimentation de l'appareil, attendre qu'il refroidisse, améliorer la ventilation autour de lui, puis remettre sous tension.
9 Utilisation de la telecommande
En suivant la procédure expliquée ci-dessous, insérer les piles avant d'utiliser la télécommande.
Plage d'utilisation de la télécommande
Diriger la télécommande vers le détecteur de télécommande de la manière indiquée sur le diagramme de gauche.
Remarques:
- La télécommande peut être utilisée à une distance directe d'environ 7 m, mais cette distance diminue ou le fonctionnement devient difficile s'il y a des obstacles entre la télécommande et le détecteur de télécommande, si le détecteur de télécommande est exposé à la lumière directe du soleil ou à une autre lumière forte, ou si elle est actionnée d'un angle.
- Des enseignes au néon ou autres dispositifs émettant des parasites type impulsion à proximité peuvent entraîner un mauvais fonctionnement, par conséquent garder l'appareil aussi loin que possible de ces dispositifs.
Insertion des piles
① Appuyer de la manière indiquée par la flèche, et PTRER en glissant.
② Insérer correctement les piles R6P / AA de la manière indiquée sur le diagramme.
③ Refermer le couvercle.
Remarques:
- N'utiliser que des piles R6P/AA pour le remplacement.
- Vérifier que les polarités sont correctes. (Voir l'illustration à l'intérieur du compartiment à piles.)
- Retirer les piles si l'émetteur de la télécommande n'est pas utilisé pendant une longue période.
- Si des piles fuient, les jeter immédiatement. Éviter de toucher le matériel fuyant ou de le laisser entrer en contact avec un vêtement, etc. Nettoyer en fond le compartiment à piles avant de mettre de nouvelles piles en place.
- Avoir des piles de remplacement à portée de main de manière à ce que les anciennes piles puissent être remplacées aussi vite que possible quand il en est temps.
- Même si moins d'un an s'est écoulé, remplacer les piles par de nouvelles si l'appareil ne fonctionne pas lorsque l'unité de télécommande est actionnée à proximité. (La pile fournie ne sert que pour la vérification du fonctionnement. La remplacer par une nouvelle le plus tôt possible.)
10 Installation du systeme
- Une fois que toutes les connexions avec les autres composants AV ont été faites comme indiqué dans "CONNEXIONS" (voir pages 59 à 62), faire les différents réglages décrits ci-dessous sur l'affichage.
Ces réglages sont nécessaires pour configurer le système de chambre d'écoute AV centré autour de cette unité.
1 Régler le commutateur coulissant vers "AUDIO".
2 Utiliser les touches suivantes pour installer le système :
| Touches SYSTEM SETUP |
| Appuyer pour afficher la configuration du système sur l'affichage. |
| Touches CURSOR (▲,▼,▲) |
| Appuyez pour modifier ce qui est affchéé. |
| Touches ENTER |
| Appuyer sur cette touche pour changer l'affichage.
Utiliser également cette touche pour terminer le réglage. |
- Articles d'installation du système et valeurs par défaut (réglées à la livraison de l'usine)
| Installation de système | Valeurs par défaut |
| Speaker Configuration | Entrer la combinaison des enceintes de votre système et leurs taillies correspondantes (SMALL pour enceintes normales, LARGE pour pleine taille, pleine gamme) pour automatiquement régler la composition des signaux sortis par les enceintes et la ↔ronse en fréquence. | Front Sp. | Center Sp. | Surround Sp. | Subwoofer |
| Large | Small | Small | Yes |
| Subwoofer Mode | Ceci sélection le subwoofer pour la lecture de signaux de profondes graves. | Subwoofer mode = Normal |
| Crossover Frequency | Régler la fréquence (Hz) à un niveau inférieur à celui du son grave émis par les diverses enceintes à partir du subwoofer. | 80 Hz |
| Delay Time | Ce paramètre sert à optimiser la synchronisation avec laquelle sont produits les signaux audio des enceintes et du subwoofer en fonction de la position d'écoute. | Front & Subwoofer | Center | Surround L & R | - |
| 3.6 m | 3.6 m | 3.0 m | - |
| Digital In Assignment | Ceci affecte les prises d'entrées numériques pour les différentes sources d'entrée. | Entrée numérique | COAXIAL | OPTICAL-1 | OPTICAL-2 | |
| Source d'entrée | CD | DVD/VDP | TV/DBS |
| Auto Surround Mode | Réglage de la fonction du mode "Auto surround". | Auto Surround Mode = ON |
| Ext. In SW Level | Régler le niveau de lecteur de canal de subwoofer Ext.in. | Ext. In SW Level = +15 dB |
Remarque:
- La configuration du système n'est pas affichée lorsque "HEADPHONE ONLY" est sélectionnée.
(Main unit)
Vérifier que tous les composants sont en bon état, puis appuyez sur l'interrupteur de mise en marche sur l'unité principale pour allumer l'alimentation.
Appuyer sur la touche SYSTEM SETUP pour accéder aux réglages.
*SYSTEM SET UP
REMARQUE: Veuillez vous assurer que le touche à glissière de la télécommande est en position "AUDIO".
Appuyer sur la touche ENTER ou (bas) pour passer à la configuration des haut-parleurs.
Remarque:
Appuyer à nouveau sur la touche SYSTEM SETUP pour permettre un terme à la configuration. La configuration du système peut être arrêtée à n'importe quel stade. Tous les changements effectués jusqu'à ce stade seront pris en compte.
Configuration des haut-parleurs
Utiliser les touches (gauche) et (droit) pour sélectionner le type des haut-parleurs avant installés.
1 FRONT LARGE
touche (gauche) touche (droite)
Appuyer sur la touche ENTER ou (bas) pour passer au réglage des haut-parleurs centraux.
Utiliser les touches (gauche) et (droit) pour sélectionner le type des haut-parleurs centraux installés.
2 CENTER SMALL
pour sélectionner le type des
touche (gauche) touche (droite)
Appuyer sur la touche ENTER ou (bas) pour passer au réglage des haut-parleurs "surround".
Remarque:
- Lorsque l'option "Small" (petit) a été sélectionnée pour les haut-parleurs avant, l'option "Large" (grand) ne peut pas être sélectionnée pour les haut-parleurs centraux.
Utiliser les touches (gauche) et (droit) pour sélectionner le type des haut-parleurs surround installés.
3 SURR. SMALL
Appuyer sur la touche ENTER ou (bas) pour passer au réglage du subwoofer.
Remarque:
- Lorsque l'option "Small" (petit) a été sélectionnée pour les haut-parleurs avant, l'option "Large" (grand) ne peut pas être sélectionnée pour les haut-parleurs centraux.
Utiliser les touches (gauche) et (droit) pour sélectionner le type de subwoofer installé.
touche (gauche) touche (droit)
Appuyer sur la touche ENTER ou (bas) pour entrer les réglages et passer au réglage de sortie de graves (SUBWOOFER MODE).
Paramètres
Large...... Sélectionner ce paramètre en cas d'utilisation d'enceintes pouvant entièrement reproduire des sons faibles inférieurs à 80 Hz.
Small.... Sélectionner ce paramètre en cas d'utilisation d'enceintes ne pouvant pas reproduire les sons faibles inférieurs à 80Hz avec volume suffisant. Lorsque ce réglage est sélectionné, les basses fréquences inférieures à 80Hz sont affectées au subwoofer.
None...... Sélectionner ce paramètre lorsqu'aucune enceinte n'est installée.
Oui/Non.... Sélectionner "Oui" si un subwoofer est installé, Sélectionner "Non" si un subwoofer n'est pas installé.
Remarque:
Sélectionner "Large" ou "Small" non pas en fonction de la taille physique de l'enceinte, mais en fonction de la capacité de reproduction de basses à 80 Hz. Si vous ne pouvez pas déterminer le meilleur réglage, essayer en comparant le son lorsque réglé sur "Small" et lorsque réglé sur "Large", à un niveau qui n'endommagera pas les enceintes.
Précaution:
Lorsque le subwoofer n'est pas utilisé, toujours régler "Subwoofer = No", sinon le son grave du canal avant est divisé en canal de subwoofer et n'est pas reproduit dans certains modes.
Réglage du mode de subwoofer et de la fréquence de croissement
Utiliser les touches (gauche) et (droit) pour sélectionner le mode de sortie de graves.
5 SW MODE HORM
touche (gauche)
touche (droit)
Appuyer sur la touche ENTER ou (bas) pour entrer le réglage et commuter au réglage de la fréquence de croissement.
Utiliser les touches (gauche) et (droit) pour sélectionner la fréquence de croissement.
6 CR. OVER 80Hz
touche (gauche) touche (droite)
Appuyer sur la touche ENTER ou (bas) pour entrer le réglage et passer au réglage SPEAKER DISTANCE.
Attribution de la gamme de signaux de basse fréquence —
- Les seuls signaux produits par le canal sont les signaux LFE (pendant la lecture de signaux Dolby numérique ou DTS) et la gamme des signaux de basse fréquence des canaux réglés sur "SMALL" au menu de configuration.
Fréquence de croisement
Lorsque "Subwoofer" est réglé sur "Yes" (Oui) "dans la configuration des enceintes", régler la fréquence (Hz) à un niveau inférieur à celui du son grave émis par les diverses enceintes à partir du subwoofer (fréquence de croissement). - Pour les enceintes réglées sur "Small (Faible)", le son de fréquence inférieure à la fréquence de croissement est coupé et le son grave coupé est envoyé à la place au subwoofer.
REMARQUE: Pour les systèmes d'enceintes ordinaires, nous recommandons de régler la fréquence de croissement à 80 Hz. Lors de l'utilisation de petites enceintes, le réglage de la fréquence de croissement à une haute fréquence peut cependant améliorer la réponse pour les fréquences proches de cette fréquence de croissement.
— Mode subwoofer —
- Le mode subwoofer n'est effectif que si les enceintes avant sont régées sur "LARGE" et le subwoofer sur "YES" (Oui) dans le menu "Configuration des haut-parleurs" (Voir page 64). Si les enceintes avant sont régées sur "SMALL" ou le subwoofer sur "NO" (Non), le réglage du mode subwoofer n'a aucun effet sur la lecture de la gamme des signaux de basse fréquence.
- Lorsque le mode de lecture "+MAIN" (+Principaux) est sélectionné, la gamme des signaux de basse fréquence des canaux régés sur "LARGE" est produite simultanément pour ces canaux et le canal subwoofer. Dans ce mode de lecture, la gamme des signaux de basse fréquence remplit la pièce de manière plus régulière mais, suivant les dimensions et la forme de cette pièce, des interférences peuvent se produire à cause de la diminution du volume de la gamme des signaux de basse fréquence. Lorsque le mode de lecture "NORM" est sélectionné, la gamme des signaux de basse fréquence des canaux régés sur "LARGE" est uniquement produite à partir de ces canaux. Dans ce mode de lecture il y a peu d'interférences de gamme basse fréquence dans la pièce.
- Essayez une source musicale ou un film et sélectionnez le mode de lecture qui procure le son de basse fréquence le plus fort.
Réglement de la distance des haut-parleurs
Entrer les distances de la position d'écoute aux enceintes, et régler le temps de retard d'ambiance.
Préparations:
Mesurer les distances de la position d'écoute aux enceintes (L1 à L3 sur le diagramme de droite).
L1: Distance de l'enceinte centrale à la position d'écoute L2: Distance des enceintes frontales à la position d'écoute L3: Distance entre chaque haut-parleur surround et le centre d'écoute
Attention:
Placer l'enceinte centrale à la même distance des enceintes principales (gauche et droite) ou du subwoofer, ou de telle façon que la différence de distance (L2 - L1) soit égale ou inférieure à 1,5 mètres. Placer les enceintes d'ambiance (gauche et droite) à égale distance des enceintes principales (gauche et droite) ou du subwoofer, ou de telle façon que la différence de distance (L2 - L3) soit égale ou inférieure à 4,5 mètres.
Utiliser les touches (gauche) et (droit) pour régler la distance entre les haut-parleurs avant, le subwoofer et le centre d'écoute.
7 FRNT/SW 3.6m
- Le chiffre de distance change d'un 0,1 mètre à chaque pression sur une des touches. Choisir la valeur la plus proche de la distance mesurée. ("/SW" n'apparaît que lorsque subwoofer = yes).
Appuyer sur la touche ENTER ou (bas) pour passer au réglage du haut-parleur central.
Remarque:
- La distance des haut-parleurs peut être ajustée entre 0 et 18 mètres en étapes de 0,1 mètre.
Utiliser les touches (gauche) et (droit) pour régler la distance entre le haut-parleur central et le centre d'écoute.
8CENTER 3.6m
- Le chiffre de distance change d'un 0,1 mètre à chaque pression sur une des touches. Choisir la valeur la plus proche de la distance mesurée.
Appuyer sur la touche ENTER ou (bas) pour passer au réglage du haut-parleur surround.
Remarque:
- Il n'y a pas de réglage lorsque "None" (aucun) a été sélectionné pour le haut-parleur central.
Utiliser les touches (gauche) et (droit) pour régler la distance entre les haut-parleurs surround et le centre d'écoute.
9 SURR. 3.0m
- Le chiffre de distance change d'un 0,1 mètre à chaque pression sur une des touches. Choisir la valeur la plus proche de la distance mesurée.
Appuyer sur la touche ENTER ou (bas) pour entrer le réglage et passer au réglage d'entrée numérique (COAX).
Remarque:
- Il n'y a pas de réglage lorsque "None" (aucun) a été sélectionné pour le haut-parleur surround.
Réglage de l'assignation d'entrée numérique "digital in assignment
Sélectionner le type d'appareil connecté aux bornes de l'entrée numérique.
Utiliser les touches (gauche) et (droit) pour attribuer la fonction d'entrée connectée à la borne d'entrée COAXIAL (COAXIAL).
(Initial)
10 CORX
touche (gauche) touche (droite)
- Sélectionner "OFF" (arrêt) si aucun appareil n'est connecté.
Appuyer sur la touche ENTER ou (bas) pour passer au réglage d'entrée optique 1 (OPT1).
Utiliser les touches (gauche) et (droit) pour attribuer la fonction d'entrée connectée à la borne d'entrée OPTICAL 1 (OPTICAL 1).
(Initial)
11 OPT1
DVD
touche (gauche) touche (droite)
- Sélectionner "OFF" (arrêt) si aucun appareil n'est connecté.
Appuyer sur la touche ENTER ou (bas) pour passer au réglage d'entrée optique 2 (OPT2).
Utiliser les touches (gauche) et (droit) pour attribuer la fonction d'entrée connectée à la borne d'entrée OPTICAL 2 (OPTICAL 2).
(Initial)
12 OPT2
touche (gauche) touche (droite)
- Sélectionner "OFF" (arrêt) si aucun appareil n'est connecté.
Appuyer sur la touche ENTER ou (bas) pour commuter le réglage automatique du mode d'ambiance.
Remarque:
TUNER et V. AUX ne peuvent pas être sélectionnés.
Réglage du mode auto surround
Pour les trois types de signaux d'entrée indiqués ci-dessous, le mode d'ambiance lu en dernier est sauvegardé dans la mémoire. À la prochaine entrée du même signal, le mode d'ambiance méorisé est sélectionné automatiquement et le signal est lu.
Noter que le réglage du mode d'ambiance est également méorisé séparément pour la fonction d'entrée différente.
| SIGNAL | Mode d'ambiance automatique par défaut |
| ① | Signaux analogiques et de canal PCM | STEREO |
| ② | Signaux à 2 canaux Dolby Digital, DTS ou autres format multicanaux | Dolby PLII Cinema |
| ③ | Signaux multicanaux Dolby Digital, DTS ou d'autres format multicanaux | Dolby or DTS Surround |
Utiliser les touches (gauche) et (droit) pour sélectionner le mode d'ambiance automatique.
13 AUTOSURR. ON
touche (gauche)
touche (droit)
Appuyer sur la touche ENTER ou (bas) pour commuter le réglage du niveau SW Exit In.
Réglage du ext. in SW level
Sélectionner la méthode de lecture du signal d'entrée analogue connecté à la borne Ext. In.
Utiliser les touches (gauche) et (droit) pour sélectionner la lecture du niveau de canal Ext. In du subwoofer.
14EXT. IN Sw +15
touche (gauche) touche (droite)
Appuyer sur la touche ENTER ou (bas) si on peut démarrer les réglages depuis le début.
Appuyer sur la touche SYSTEM SETUP pour terminer la configuration du système.
Ceci termine les opérations de configuration du système. Une fois la configuration terminée, il n'est plus nécessaire d'effectuer de changement sauf si un nouvel élément est ajouté ou si la disposition des haut-parleurs est modifiée.
Utilisation des composants audio DENON
- Mettre les différents composants sous tension avant de les utiliser.
1 Régler le commutateur de mode 1 sur "AUDIO".
2 Régler le commutateur de mode 2 à la position du composant à utiliser. (CD, CDR/MD ou platine cassette)
Actionner le composant audio.
- Pour les détails, se reporter aux instructions d'utilisation du composant.
- Alors que cette télécommande est compatible avec une large gamme de composants contrôlés par infrarouges, certains modèles de composants peuvent ne pas être actionnés avec cette télécommande.
- Touches de lecteur et d'enregistreur de disques (CD) et de système d'enregistrement de MD (CDR/MD)
: Recherche manuelle (en arrière et en avant)
: Arret
: Lecture
: Recherche automatique (réparation)
: Pause
DISC
SKIP+
: Changer les disques (uniquement pour changeurs de CD)
- Touches de système du tuner
- Touches de système de platine cassette (TAPE)
: Rembobinage
Avance rapide
: Arret
Lecture en avant
Lecture en arrêt
: Changer entre les platines A et B
SHIFT : Changer la plage de canaux préréglés
CHANNEL : Augmentation/diminution de canal préréglé
TUNING : Augmentation/diminution de fréquence
BAND : Changer entre les bandes AM et FM MODE : Changer entre auto et mono MEMORY : Mémoire préenrgée
REMARQUE:
- Le TUNER peut être utilisé lorsque le commutateur est placé en position "AUDIO".
Mémoire prérégée
DENON et d'autres fabricants de composants peuvent être actionnés en réglant la mémoire préprégée. La télécommande peut être utilisée pour faire fonctionner les composants d'autres marques sans utiliser la fonction d'apprentissage en enregistrant la marque du composant comme indiqué sur la liste de codes préprégés (page 192 ~ 194).
L'opération n'est pas possible pour certains modèles.
1 Régler le commutateur de mode 1 sur "AUDIO" ou "VIDEO".
Régler sur AUDIO pour la position CD, platine cassette et CDR/MD, régler sur VIDEO pour la position DVD/VDP, DBS/CABLE, VCR ou TV.
2 Régler le commutateur de mode 2 sur le composant à enregistrer.
3 Appuyer simultanément sur les touches ON/SOURCE et OFF.
L'indicateur clignote.
En référence à la Liste des Codes Préreglés incluse, utilisez les boutons à numéro pour entrer le code de prépréréglage (un numéro à 3 chiffres) pour le fabricant du composant dont vous vous voulez emmagasiner les signaux en mémoire.
Pour sauvegarder les codes d'un autre composant dans la mémoire, répéter les étapes 1 à 4.
Remarques:
- Les signaux des touches préréglées sont émis pendant le réglage de la mémoire préréglée. Pour éviter une utilisation accidentelle de la télécommande, couvrir la fenêtre de l'émetteur pendant le réglage de la mémoire préréglée.
- En fonction du modèle et de l'année de fabrication, cette fonction ne peut pas être utilisée pour certains modèles, même s'ils sont listés en fabrique sur la liste incluse des codes de prééglage.
- Certains fabricants utilisent plus d'un type de code de télécommande. Référez-vous à la liste incluse des codes de prééglage pour changer le nombre et vérifier.
- La mémoire pré-régée peut être réglée pour un composant seulement parmi CDR/MD, DVD/VDP et DBS/CABLE.
Les codes préprogrammés sont comme suit à la livraison de l'usine et après réinitialisation:
TV, VCR. HITACHI
CD, TAPE. DENON
CDR/MD. DENON (CDR)
DVD/VDP............ DENON (DVD)
Rappel des stations avec les touches préréglées
1 Régler le commutateur de mode 1 sur "AUDIO" ou "VIDEO".
Régler sur AUDIO pour la position CD, platine cassette et CDR/MD, régler sur VIDEO pour la position DVD/VDP, DBS/CABLE, VCR ou TV.
2 Régler le commutateur de mode 2 sur le composant à utiliser.
Actionner le composant.
- Pour les détails, se reporter aux instructions d'utilisation du composant. Certains modèles ne peuvent pas être actionnés avec cette unité de télécommande.
1. Touches de système de lecteur de videodisque numérique (DVD, DVD SETUP)
POWER : Mise sous/attente tension
(ON/SOURCE)
: Recherche manuelle (en avant et en arrêté) Arrêt : Lecture
: Recherche automatique
Pause 0 9, + 10 : Touche 10
skip + : Saut de disque (pour changeur de DVD)
DISPLAY : Changer l'affichage
MENU : Menu
RETURN : Retour de menu
SETUP : Installation de DVD
△, ▽, ≫, ▷ : Curseur vers le haut, bas, gauche et droite
ENTER : Enter réglage
Remarque:
- Certains fabricants utilisent des noms différents pour les touches de commande de DVD, donc se reporter également aux instructions de télécommande de ce composant.
2. Touches de système de lecteur de videodisque (VDP)
POWER : Mise sous/attente
(ON/SOURCE) tension
Recherch
manuelle
(en avant et en arrière)
Arret
Lecture
Recherche
automatique
(reperage)
: Pause
0~9, +10
Touche 10
3. Touches de système de platine vidéo (VCR)
POWER : Mise sous/arrêt (ON/SOURCE) tension
: Recherche
manuelle
(en avant et en arrière)
: Arret
: Lecture
: Pause
Canal +, -: Canaux
4. Touches de système de tuner d'émission par satellite (DBS) et de télédistribution (cable)
POWER : Mise sous/tension (ON/SOURCE)
MENU : Menu
RETURN : Retour de menu △, V, 4, V : Curseur vers le haut, bas, gauche et droite
ENTER : Entrer
CHANNEL : Changer de +,- canaux 0~9, +10 : Canaux DISPLAY : Changer d'affichage VOL +,- : Augmentation/baisse de volume
5. Touches de système de TV avec moniteur (TV)
POWER : Mise sous/tension ON/SOURCE) tension
MENU : Menu
RETURN : Retour de menu △, V, 4, V : Curseur vers le haut, bas, gauche et droite
ENTER : Enter
CHANNEL : Changer de +,- canaux 0~9, +10 : Canaux DISPLAY : Changer
l'affichage TVVCR : Changer entre TV et magnétoscope
TV VOL : Augmentation/ +, - baisse de volume
Remarques:
- Pour ce composant CD, CDR, MD et TAPE, les touches peuvent être utilisées de la même manière que pour les composants audio DENON (page 67).
- Le téléviseur peut être utilisé lorsque le commutateur est en position DVD/VDP, VCR, TV.
Tension de pénétration (punch through)
- "Punch Through" (tension de pénétration) est une fonction permettant d'utiliser les touches PLAY, STOP, MANUAL SEARCH et AUTO SEARCH des composants CD, TAPE, CDR/MD ou VCR en mode DBS/CABLE ou TV. Le réglage par défaut est sur aucun composant.
1 Régler le commutateur de mode 1 sur "VIDEO".
2 Régler le commutateur de mode 2 sur le composant à enregistrer (DBS/CABLE ou TV).
3 Appuyer simultanément sur les touches DVD/NDP et TV.
L'indicateur clignote.
4 ① ② ③ Entrer le numéro du composant à régler. (Voir le
④ ⑦
Entrer le nombre du composant à régler. (Voir le tableau 1).
Tableau 1
| No. |
| CD | 1 |
| TAPE | 2 |
| CDR/MD | 3 |
| DVD/VDP | 4 |
| VCR | 5 |
| Aucun réglage | 0 |
Préparatifs:
Vérifier que toutes les connexions sont bonnes.
Allumer l'alimentation.
Appuyer sur l'interrupteur (touche) de mise en marche.
(Unité principale)
(Unité de télécommande)
ON/STANDBY (sous tension/attente)
L'appareil est mis sous tension, et le témoin d'alimentation est allumé.
Plusieurs secondes sont nécessaires à partir du moment où l'interrupteur de mise en marche est mis sur la position "ON/STANDBY" jusqu'à ce que le son soit délivré. Ceci est dû au circuit de mise en sourdine incorporé qui empêche le bruit lorsque l'interrupteur de mise en marche est enclenché et désenclenché.
Régler l'interrupteur de mise en marche à cette position pour permettre sous et hors tension à partir de la télécommande.
OFF (hors tension)
L'appareil est mis hors tension, et le témoin d'alimentation est éteint.
À cette position, l'appareil ne peut pas être mis sous et hors tension à partir de la télécommande.
2 Sélectionner les enceintes avant.
Appuyer sur le commutateur d'enceinte A ou B pour activer l'enceinte.
(Unité principale)
(Unité de télécommande)
- Le réglage A, B de l'enceinte frontale peut également être modifiée à l'aide de la touche SPEAKER de la télécommande.
Lecture de la source de programme analogue
1 Sélectionner la source d'entrée à jour. Exemple: CD (Unité principale)
(Unité de télécommande)
2 Sélectionner le mode d'entrée.
- Sélection du mode analogue. Appuyer sur la touche ANALOG pour passer à l'entrée analogue.
(Unité principale)
(Unité de télécommande)
- Sélection du mode d'entrée externe (EXT. IN) Appuyer sur EXT. IN (sur la touche EXT. IN de l'unité de télécommande) pour changer l'entrée externe.
(Unité principale)
(Unité de télécommande)
- Sélection des modes AUTO, PCM et DTS
Le mode change de la manière indiquée ci-dessous chaque fois que la touche INPUT MODE button est enfoncée.
(Unité principale)
(Unité de télécommande)
Fonction de sélection de mode d'entrée
Différents modes d'entrée peuvent être sélectionnés pour les différentes sources d'entrée. Les modes d'entrée sélectionnés pour les sources d'entrée séparées sont sauvegardés dans la mémoire.
① AUTO (mode auto)
Dans ce mode, les types de signaux entrés dans les prises d'entrée numérique et analogique pour la
source d'entrée sélectionnée sont détectés et le programme dans le décodeur d'ambiance de cet appareil est sélectionné automatiquement à la lecture. Ce mode peut être sélectionné pour toutes les sources d'entrée autres que TUNER.
La présence ou l'absence de signaux numériques est détectée, les signaux entrés vers les prises d'entrée numérique sont identifiés et le décodage et la lecture sont automatiquement effectués en format DTS, Dolby Digital ou PCM (stéréo 2 canaux). Si chaque signal numérique n'est entré, les prises d'entrée analogue sont sélectionnées.
Utiliser ce mode pour lire des signaux au format Dolby Digital.
② PCM (mode de lecture exclusive de signaux PCM) Le décodage et la lecture ne sont effectifs que lorsque des signaux PCM sont entrés. Remarquer que des parasites peuvent être générés en cas d'utilisation de ce mode pour lire des signaux qui ne sont pas au format PCM. ③ DTS (mode de lecture exclusive de signaux DTS) Le décodage et la lecture ne sont effectifs que lorsque des signaux DTS sont entrés. ④ ANALOG (mode de lecture exclusive de signaux) Les signaux entrés vers les prises d'entrée analogique sont décodés et joués. ⑤ EXT. IN (mode de sélection de prise d'entrée de décodeur externe) Les signaux entrés vers les prises d'entrée de décodeur externe sont produits sans passer par le circuit d'ambiance.
Remarque:
- Remarquez que du bruit va être émis lorsque des CD ou des LD enregistrés en format DTS sont lus dans le mode "PCM" (lecture calibrée pour le signal PCM) ou "ANALOG" (lecture calibrée pour un signal audio analogue). Choisissez le mode AUTO ou DTS (lecture calibrée pour le signal DTS) quand vous lisez des enregistrements de format DTS.
Remarques sur la reproduction d'une source encodée avec DTS
- Du bruit parasite peut apparaître à l'arrimage au début de la lecture et pendant la recherche en cours de lecture d'un DTS dans le mode automatique. Si cela se produit, écouter les DTS dans un mode précis.
- Dans certains cas rares, des bruits parasites peuvent se produire lorsque vous arrêtez la lecture d'un DTS-CD ou d'un DTS-LD.
3 Sélectionner le mode de lecture. Appuyer sur la touche SURROUND MODE, puis tourner le sélecteur SELECT.
(Unité principale)
(Unité de télécommande)
Pour sélectionner le mode d'ambiance pendant le réglage des paramètres d'ambiance, le volume du canal ou la commande de tonalité, appuyer sur la touche de mode d'ambiance, puis utiliser le sélecteur. (Voir page 72.)
SURROUND MODE (Unité principale)
4 Commencer la lecture sur le composant sélectionné. - Pour les instructions d'utilisation, se reporter au manuel du composant.
5 Régler le volume.
Le niveau de volume est affiché sur l'affichage de niveau de volume principal.
(Unité principale)
(Unité de télécommande)
- Le volume peut être ajusté dans la gamme de -70 à 0 à 18 dB, en étapes de 1 dB. Cependant, lorsque le niveau de canal est réglé de la manière décrite à la page 72, si le volume d'un canal est réglé à +1 dB ou plus, le volume ne peut pas être ajusté jusqu'à 18 dB. (Dans ce cas le volume maximum est ajusté à "18 dB — (valeur maximale du niveau de canal)".)
Mode d'entrée en cas de reproduction de sources DTS - Du bruit sera sorti si des CD ou LD compatibles DTS sont reproduits dans le mode "ANALOG" ou "PCM".
En cas de reproduction de sources compatibles DTS, toujours connecter le composant source aux prises d'entrée numérique (OPTICAL/COAXIAL), et régler le mode d'entrée à "DTS".
Affichage du mode d'entrée
Un de certains s'allume selon le signal d'entrée.
L'indicateur DIGITAL s'allume lorsque les signaux numériques sont entrés de façon correcte. Si l'indicateur DIGITAL ne s'allume pas, vérifier si le réglage des composants d'entrée numériques et les connexions sont corrects et si le composant est sous tension.
Remarque:
L'indicateur DIGITAL s'allume lors de la lecture de CD-ROMs contenant des données autres que des signaux audio, mais aucun son n'est entendu.
Réglage de la qualité sonore (tonalité)
1 La tonalité commute de la manière suivante chaque fois que l'on appuie sur la touche TONE CONTROL.
(Unité principale)
BASS TREBLE
Ecoute avec casque
1 Brancher la fiche de casque dans la prise.
Connecter le casque à la prise PHONES. La sortie préamplifiée (y comprise la sortie d'enceinte) est coupée automatiquement lorsque le casque est connecté.
Remarque:
Afin d'éviter une perte de l'ouie, ne pas augmenter excessivement le niveau du volume lors de l'utilisation d'écouteurs.
Désactivation provisoire du son (sourdine)
Utiliser cette fonction pour désactiver momentanément la sortie audio.
Appuyer sur la touche MUTING.
Annulation du mode MUTING.
- Appuyer à nouveau sur la touche MUTING.
- La sourdine sera également annulée lorsque le MASTER VOL est augmenté ou diminué.
(Unité de télécommande)
Lecture simultanée Utiliser ce commutateur pour contrôler une source vidéo autre que la source audio.
Appuyer répétitivement sur la touche VIDEO SELECT jusqu'à ce que la source désirée apparaisse sur l'affichage.
- Sélectionner "SOURCE" à l'aide de la touche de sélection vidéo.
- Commuter la source de programme au composant connecté aux prises d'entrée vidéo.
(Unité de télécommande)
Vérification de la source programme actuellement en cours de reproduction, etc.
Affichage du panneau avant
- Les descriptions de fonctionnement de l'appareil sont également affichées sur l'affichage du panneau avant. De plus, l'affichage peut être commuté pour vérifier l'état de fonctionnement pendant la lecture d'une source en appuyant sur la touche STATUS.
(Unité de télécommande)
2 Utilisation de la fonction de réduction d'intensité d'éclairage. Utiliser cette fonction pour modifier la luminosité de l'affichage. La luminosité de l'affichage change en quatre paliers (clair, moyen, nombre et éteint) en appuyant sur la touche DIMMER de la principale.
1 Passer au mode d'entrée externe (EXT. IN). Appuyer sur EXT. IN pour changer l'entrée externe. Une fois cette selection effectuée, les signaux (Unité d'entrée, connectés aux principaux) (Unité de télécommande) canaux FL (avant gauche), FR (arrière droit), C (central), SL (surround gauche) et SR (surround droit) des jacks EXT. IN, sont envoyés directement aux systèmes d'enceinte avant (gauche et droit), central et surround (gauche et droit) sans passer par les circuits surround. En plus, l'entrée du signal vers la prise SW (subwoofer) est dirigée sur la prise PRE OUT SUBWOOFER. 2 Annulation du mode d'entrée externe Pour annuler le réglage de l'entrée externe (EXT. IN), appuyez sur le bouton INPUT MODE (AUTO, PCM, DTS) ou ANALOG pour désirer le mode d'entrée souhaité. (Voir page 70). INPUT MODE ANALOG MODE ANALDR (Unité principale) (Unité de télécommande) Lorsque le mode d'entrée est réglé sur l'entrée externe (EXT. IN) le mode de lecture (DIRECT, STEREO, DOLBY/DTS SURROUND, 5CH STEREO ou DSP SIMULATION) ne peut pas être sélectionné.
Remarques:
- Dans les modes de lecture autres que le mode d'entrée externe, les signaux connectés aux prises EXT. IN ne peuvent pas être lus. En outre, les signaux ne peuvent pas être envoyés des canaux non connectés aux prises d'entrée.
- Le mode d'entrée externe peut être réglé pour toute source d'entrée. Pour regarder la vidéo tout en écoutant le son, sélectionner la source d'entrée à laquelle est connecté le signal vidéo, puis régler ce mode.
Enregistrement d'un programme source (enregistrement de la source avec contrôle simultané)
1 Suivez les étapes 1 à 3 de la section "Lecture de la source d'entrée".
2 Démarrer l'enregistrement sur la platine à cassettes ou le magnétoscope. Pour les instructions, se rapporter aux instructions d'utilisation de l'appareil.
Enregistrement simultané
Les signaux de la source sélectionnée avec la touche de sélection de fonction sont transmis simultanément aux prises CDR/TAPE et VCR REC OUT. Si un total de deux platines à cassettes/magnétoscopes sont connectés et réglés en mode d'enregistrement, la même source peut être enregistrée simultanément sur chaque platine/magnétoscope.
Remarque:
- Le signal AUDIO IN sélectionné à l'aide de la touche de sélection de fonction est envoyé aux prises CDR/TAPE et VCR AUDIO OUT.
- Le signal DIGITAL IN sélectionné à l'aide de la touche de sélection de fonction est envoyé à la prise DIGITAL OUT (OPTICAL).
Avant la lecture utilisant la fonction d'ambiance
- Avant d'effectuer une lecture avec la fonction d'ambiance sonore, s'assurer d'utiliser les tonalités de test pour ajuster les réglages niveaux de reproduction de chacune des enceintes. Ce réglage peut être effectué avec la télécommande (décrite ci-dessous).
- Les réglages effectués avec les tonalités de test sont valables uniquement avec les modes DOLBY/DTS SURROUND.
Les niveaux de reproduction régés pour des modes d'ambiance différents sont automatiquement mis en mémoire dans chacun des modes d'ambiance.
Passer aux modes DOLBY/DTS SURROUND (Dolby Pro Logic II ou Dolby Digital ou DTS).
DOLBY / DTS SURROUND
(Unité principale)
(Unité de télécommande)
Appuyer sur la touche TEST TONE.
Les tonalités d'essai sont envoyées des différentes enceintes. Utiliser les touches de réglage du volume des canaux pour ajuster de telle façon que le volume des tonalités d'essai soit identique pour toutes les enceintes.
Remarque:
Veuillez vous assurer que le bouton à glissière de la télécommande est en position "AUDIO".
Après la fin du réglage, appuyer à nouveau sur la touche TEST TONE.
(Unité de télécommande)
- À l'aide du réglage utilisant les tonalités d'essai, ajuster les niveaux des canaux en fonction des sources de lecture ou selon votre convenance personnelle, comme décrit ci-dessous.
1 Sélectionner l'enceinte dont vous pouvez ajuster le niveau.
(Unité principale)
(Unité de télécommande)
Le canal change de la manière indiquée ci-dessous chaque fois que la touche est enfoncée.
Remarque:
Veuillez vous assurer que le bouton à glissière de la télécommande est en position "AUDIO".
Ajuster le niveau de l'enceinte sélectionnée.
(Unité principale)
Ce réglage n'est possible que lorsque le canal est sélectionné par le bouton CH. VOL de l'appareil.
(Unité de télécommande)
Mode dolby surround pro logic II
Sélectionner la fonction se rapportant au composant que vous désirez écouter.
(Unité principale)
(Unité de télécommande)
Le réglage par défaut du niveau de canal est de 0 dB. * Le niveau de reproduction de l'enceinte sélectionnée peut être réglée sur une plage de valeurs allant de +12 à -12 dB en utilisant les touches SELECT (haut et bas). Il est possible d'inactiver le niveau du canal OC en diminuant d'un pas à partir de -12 dB.
OFF ↔ -12 dB ↔ 12 dB
Le mode Dolby Surround Pro Logic II Cinema ou Music peut être choisi directement en appuyant sur la touche CINEMA ou MUSIC de la télécommande pendant la lecture en mode Dolby Surround Pro Logic II.
2 Sélectionner le mode Dolby Surround Pro Logic II.
DOLBY / DTS SURROUND
(Unité principale)
(Unité de télécommande)
Le témoin Dolby Pro Logic s'allume.
Affichage
S'allume
DOLBYPLIcincema
PROLOGIC
PLI C DUD
3 Reproduce une source programme avec la marque DOLEBY SURROUND
- Pour les instructions d'utilisation, se reporter aux manuels des composants respectifs.
4 Sélectionner le mode de paramétrage d'ambiance sonore.
Affichage
MODE cinema
(Unité principale) (Unité de télécommande)
- Pour effectuer cette opération à l'aide de la télécommande, vérifier que l'interrupteur de sélection de mode est réglé sur "AUDIO".
5 Sélectionner le meilleur mode pour la source.
(Unité principale)
(Unité de télécommande)
6 Régler les paramètres d'ambiance sonore selon le mode.
(Unité principale)
(Unité de télécommande)
- Le mode se commute à chaque pression sur la touche comme indiqué ci-dessous.
Régler les paramètres d'ambiance sonore. Réglage CINEMA EQ
CINEMA EQ OFF
OFF
Oou
PANORAMA OFF
OFF
Oou
DIMENSION 3
- Sélectionner “Yes” pour retourner aux valeurs d'usage par défaut.
Appuyer sur la touche SURROUND PARAMETER pour terminer la mode de paramétrage d'ambiance.
(Unité de télécommande)
Remarque:
- Pendant le réglage des paramètres, l'affichage va revenir à son état d'origine plusieurs secondes après que le dernier bouton ait été enfoncé, ce qui terminera le réglage.
Mode pro logic II:
Le mode Cinéma peut être utilisé pour les émissions de télévision en stéréo et tous les programmes enregistrés en Dolby Surround.
Le mode Music est recommandé comme mode standard pour les systèmes musicaux à son automatique (pas de vidéo) et optionnel pour le système A/V.
Le mode Emulation offre le même traitement d'ambiance robuste que le mode Pro Logic d'origine si le contenu de la source n'est pas de qualité optimale.
Sélectionner l'un des modes ("Cinema", "Music" ou "Emulation").
Commande de panorama:
Ce mode étend l'image stéréo frontale pour inclure les enceintes d'ambiance ou un effet "wraparound" excitant avec une exposition d'image latérale.
Sélectionner "OFF" ou "ON".
Commande de dimension :
Cette commande ajuste progressivement le champ sonore vers l'avant ou l'arrière.
La commande peut être réglée en 7 étapes de 0 à 6.
Commande de largeur centrale:
Cette commande ajuste l'image centrale de sorte qu'elle puisse être entendue uniquement de l'enceinte centrale; uniquement des enceintes gauche/droite comme une image fantôme ou des trois enceintes frontales pour varier les degrés d'enregistrement.
La commande peut être réglée en 8 étapes de 0 à 7.
Mode dolby digital (uniquement avec entrée numérique) et le mode d'ambiance DTS (uniquement avec entrée numérique)
Sélectionner la source d'entrée.
Reproduire avec une entrée numérique
① Sélectionner une source d'entrée régée à numérique (COAXIAL/OPTICAL) (voir page 66).
(Unité principale)
(Unité de télécommande)
② Régler le mode d'entrée à "AUTO" ou "DTS".
INPUT MODE (Unité principale)
(Unité de télécommande)
2 Sélectionner le mode Dolby/DTS Surround.
DOLBY / DTS SURROUND (Unité principale)
(Unité de télécommande)
Reproduire une source programme avec la marque
S'allume
- Le témoin Dolby Digital s'allume en cas de reproduction des sources Dolby Digital.
- Le témoin DTS s'allume en cas de reproduction de sources DTS.
(Unité de télécommande)
Régler le paramètre d'ambiance en fonction de la source.
Appuyer tout d'abord sur la touche SURROUND PARAMETER.
REMARQUE: Veuillez vous assurer que le bouton à glissière de la télécommande est en position "AUDIO".
(Unité de télécommande)
(Unité de télécommande)
Utiliser les touches (gauche) et (droit) pour régler CINEMA EO.
(Initial)
CINEMA EQ OFF
touche (gauche)
touche (droit)
Appuyer sur la touche SURROUND PARAMETER ou (bas) pour passer au réglage D. COMP.
(Unité de télécommande)
(lecommande)
Utiliser les touches (gauche) et (droit) pour régler la compression de la gamme dynamique (D. COMP).
D. COMP OFF
(Initial)
touche (gauche) touche (droite)
Appuyer sur la touche SURROUND PARAMETER ou (bas) pour passer au réglage LFE.
REMARQUE: Ce paramètre n'est pas affiché pendant la lecture DTS.
(Unité de télécommande)
(lecommande)
Utiliser les touches (gauche) et (droit) pour régler le niveau LFE.
LFE 0dB
(Unité de télécommande)
- Le niveau peut être ajusté en unités de 1 dB de -10 à 0 dB.
Régler au niveau désiré en fonction des systèmes d'enceintes utilisés et de la source à reproduire.
Appuyer sur la touche SURROUND PARAMETER ou (bas) pour passer au réglage par défaut.
(Unité de télécommande)
(lecommande)
Pour remettre le système en configuration par défaut, utiliser les touches (gauche) et (droit) pour que "Yes" s'affiche.
DEFAULT Y/N
touche (gauche)
touche (droit)
(Unité de télécommande)
Appuyer sur la touche SURROUND PARAMETER pour terminer la mode de paramètre d'ambiance.
Paramètres d'ambiance ②
CINEMA EQ. (égaliseur CINEMA):
La fonction Cinema EQ diminue doucement le niveau des fréquences très élevées, compensant les pistes sonores de films à son trop éclatant. Sélectionner cette fonction si le son en provenance des enceintes avant est trop éclatant.
Cette fonction n'est opérationnelle que dans les modes Dolby Pro Logic, Dolby Digital et DTS Surround. (Les mêmes réglages sont effectifs pour tous les modes de fonctionnement.)
D. COMP. (compression de gamme dynamique):
Les pistes sonores de films ont une formidable gamme dynamique (contraste entre sons très doux et très forts). Pour écouter tard la nuit ou chaque fois que le niveau sonore maximum est plus bas que d'habitude, la compression de gamme dynamique vous permet d'entendre tous les sons de la piste sonore (mais avec une gamme dynamique réduite). (Ceci n'est opérationnel qu'en cas de reproduction de sources programmes enregistrées en Dolby Digital.) Sélectionner un des quatre paramètres ("OFF", "LOW", "MID" (moyen) ou "HI" (haut)). Régler à "OFF" pour une écoute normale.
LFE (effet de basse fréquence):
Source programme et gamme de réglage:
- Dolby Digital: -10 dB à 0 dB
- DTS Surround: -10 dB à 0 dB Lorsque le logiciel encodé avec Dolby Digital est produit, il est recommandé que le niveau LFE (LFE LEVEL) soit réglé à 0 dB pour une lecture correcte avec Dolby Digital. Lors de la lecture de programme de film au format DTS, il est recommandé de régler le niveau LFE LEVEL sur 0 dB pour corriger la lecture DTS. Lors de la lecture de programme musicaux au format DTS, il est recommandé de régler le niveau LFE LEVEL sur -10 dB pour corriger la lecture DTS.
14 Simulation d'ambiance DSP
- Ce appareil est équipé d'un DSP (processeur numérique de signal) de haute précision qui utilise le traitement des signaux numériques pour recréer de manière synthétique le champ sonore. Un des 7 modes d'ambiance préréglés peut être sélectionné en fonction de la source programme, et les paramètres peuvent être ajustés en fonction des conditions de la salle d'écoute pour obtenir un son puissant et plus réaliste. Ces modes d'ambiance peuvent également être utilisés pour des sources programmes pas enregistrées en Dolby Surround Pro Logic ou Dolby Digital.
| 1 | 5CH STEREO | Dans ce mode, les signaux du canal avant gauche sont sortis par le canal d'ambiance gauche, les signaux du canal avant droit par le canal d'ambiance droit, et le même composant (en phase) des canaux gauche et droit par le canal central. Ce mode donne le son d'ambiance de toutes les enceintes, mais sans effet directionnel, et il agit avec toute source de programme stéroy. |
| 2 | MONO MOVIE (REMARQUE 1) | Sélectionner ceci en regardant des films monauraux avec une impression d'expansion plus forte. |
| 3 | ROCK ARENA | Utiliser ce mode pour obtenir la sensation d'un concert en direct dans une arène avec des sons réflèchis venant de toutes les directions. |
| 4 | JAZZ CLUB | Ce mode creée le champ sonore d'un café-concert avec un plafond bas et des murs solides. Ce mode donne au jazz un réalisme très net. |
| 5 | VIDEO GAME | Utiliser cette possibilité pour appréciencer les yeux-video. |
| 6 | MATRIX | Sélectionner ceci pour accenterer l'impression d'expansion de sources musicales enregistrées en stéroy. Des signaux consolidant en un composant différent des signaux d'entrée (le composant qui assure l'impression d'expansion)traités pour retard sont sortis par le canal d'ambiance. |
| 7 | VIRTUAL | Sélectionner ce mode pour profiter d'un champs sonore virtuel, qui est créé par les enceintes à 2 canaux situées sur le devant. |
En fonction de la source de programme lue, l'effet peut ne pas être perceptible. Si cela se produit, essayer d'autres modes d'ambiance sans se soucier des noms, pour créer un champ sonore adapté à vos goûts.
REMARQUE 1: En cas de reproduction de sources enregistrées en monaural, le son sera unilateral si des signaux ne sont entrés que vers un canal (gauche ou droit), donc entre des signaux vers les deux canaux. Si vous avez un composant source ayant une seule sortie audio (camescope monophonique, etc.), procurez-vous un cable d'adaptateur "Y" pour partager la sortie mono en deux sorties, et connectez aux entrées L et R.
Remarque:
Seuls les modes DIRECT, STEREO et 5CH STEREO peuvent être utilisés en cas de reproduction de signaux PCM ayant une fréquence d'échantillonnage de 96kHz (tels que des disques vidéo DVD concernant des sons 24 bits, 96kHz). Si ces signaux sont entrés pendant la lecture dans un des autres modes d'ambiance, le mode change automatiquement à STEREO.
Mémoire personnelle plus
Cet ensemble est équipé d'une fonction de mémoire personnelle qui mémorise automatiquement les modes d'ambiance et les modes d'entrée sélectionnés pour les différentes sources d'entrée. Lorsque la source d'entrée est commutée, les modes régés pour cette source à la première utilisation sont automatiquement rappelés.
Les paramètres d'ambiance, les réglages de commandes de tonalité et l'équilibre du niveau de lecture pour les différents canaux de sortie sont mémorisés pour chaque mode d'ambiance.
Simulation d'ambiance DSP
- Pour utiliser les modes surround et régler leurs paramètres à l'aide de la télécommande.
Sélectionner le mode d'ambiance pour le canal d'entrée.
(Unité de télécommande)
Le mode d'ambiance commute dans l'ordre suivant chaque fois que la touche DSP SIMULATION est enfoncée:
(Unité de télécommande)
Pour entrer en mode de réglage de paramètre d'ambiance, appuyer sur la touche SURROUND PARAMETER.
- Le paramètre d'ambiance commute dans l'ordre suivant chaque fois que la touche SURROUND PARAMETER est enforcée dans les différences modes d'ambiance.
- ROCK ARENA JAZZCLUB VIDEO GAME
- MONO MOVIE
- MATRIX
→ DELAY
DEFAULT
VIRTUAL
D. COMP.
DEFAULT
Afficher le paramètre à ajuster, ensuite utiliser les touches (gauche) et (droite) pour le régler.
(Unité de télécommande)
Utiliser les touches (gauche) et (droit) pour sélectionner la dimension de la pièce.
ROOM SIZE MED
touche (gauche) touche (droite)
(Unité de télécommande)
Utiliser les touches (gauche) et (droit) pour régler le niveau de l'effet.
EFFECT LEVEL 10
(Initial)
touche (gauche) touche (droite)
(Unité de télécommande)
Utiliser les touches (gauche)
pour régler le délai.
touche (gauche) touche (droite)
(Unité de télécommande)
Utiliser les touches (gauche) gamme dynamique (D. COMP).
pour régler la compression de la
touche (gauche)
touche (droit)
REMARQUE: Ce paramètre n'est pas affiché pendant la lecture DOLBY DIGITAL.
(Unité de télécommande)
Pour remettre le système en configuration par défaut, utiliser les touches (gauche) et (droit) pour que “Yes” s'affiche.
touche (gauche)
touche (droit)
(Unité de télécommande)
Appuyer sur la touche SURROUND PARAMETER pour terminer la mode de paramètre d'ambiance.
- Pour utiliser les modes surround et régler leurs paramètres à partir du panneau de commande de l'unité principale.
1 Tourner le bouton SELECT pour sélectionner le mode surround.
(Unité principale)
Lorsqu'il est tourné dans le sens horaire
Lorsqu'il est tourné dans le sens anti-horaire
- Pour sélectionner le mode d'ambiance pendant le réglage des paramètres d'ambiance, le volume du canal ou la commande de tonalité, appuyer sur la touche de mode d'ambiance, puis utiliser le sélecteur.
(Unité principale)
2 Appuyer sur la touche SURROUND PARAMETER.
Appuyer sur la touche de paramètre d'ambiance et la maintenir enfoncée pour sélectionner le paramètre à définir.
- Les paramètres qui peuvent être définis sont différents pour les différents modes d'ambiance. (Se référer à "Modes et paramètres d'ambiance" à la page 77.)
(Unité principale)
3 Afficher le paramètre que l'on souhaite régler et tourner ensuite le bouton SELECT pour le régler.
Remarque:
- Lors de la lecture de signaux numériques PCM ou des signaux analogiques dans les modes d'ambiance 5CH STEREO, ROCK ARENA, JAZZ CLUB, VIDEO GAME, MONO MOVIE ou MATRIX et lorsque le signal d'entrée commute à un signal numérique codé en Dolby Digital, le mode d'ambiance Dolby est commuté automatiquement. Lorsque le signal d'entrée commute à un signal DTS, le mode commuté automatiquement au mode d'ambiance DTS.
Paramètres d'ambiance ③
Ceci règle la taille du champ sonore.
Il y a cinq réglages: "small" (petit), "med. s" (moyen-petit), "medium" (moyen), "med. l" (moyen-large) et "large". "small" recrée un petit champ sonore, "large" un large champ sonore.
Ceci règle la force de l'effet d'ambiance.
Le niveau peut être réglé en 15 étapes de 1 à 15. Baisser le niveau si le son semble déformé.
DELAY TIME (temps de retard):
Dans le mode de matrice uniquement, le temps de retard peut être réglé dans la gamme de 0 à 110 ms.
Modes d'ambiance et paramètres
| Mode | Sortie de canal | En cas de reproduction de signaux Dolby Digital | En cas de reproduction de signaux DTS | En cas de reproduction de signaux PCM (96k) | En cas de reproduction de signaux ANALOG |
| FRONT L/R | CENTER | SURROUND L/R | SUB-WOOFER |
| DIRECT | ○ | × | × | ◎ | ○ | ○ | ○ (○) | ○ |
| STEREO | ○ | × | × | ◎ | ○ | ○ | ○ (○) | ○ |
| EXTERNAL INPUT | ○ | ◎ | ◎ | ◎ | × | × | × | ○ |
| DOLBY PRO LOGIC II | ○ | ◎ | ◎ | ◎ | ○* | × | ○ | ○ |
| DOLBY DIGITAL | ○ | ◎ | ◎ | ◎ | ○ | × | × | × |
| DTS SURROUND | ○ | ◎ | ◎ | ◎ | × | ○ | × | × |
| 5CH STEREO | ○ | ◎ | ◎ | ◎ | × | × | ○ (○) | ○ |
| ROCK ARENA | ○ | ◎ | ◎ | ◎ | × | × | ○ | ○ |
| JAZZ CLUB | ○ | ◎ | ◎ | ◎ | × | × | ○ | ○ |
| VIDEO GAME | ○ | ◎ | ◎ | ◎ | × | × | ○ | ○ |
| MONO MOVIE | ○ | ◎ | ◎ | ◎ | × | × | ○ | ○ |
| MATRIX | ○ | ◎ | ◎ | ◎ | × | × | ○ | ○ |
| VIRTUAL | ○ | × | × | ◎ | ○ | ○ | ○ | ○ |
Seulement pour le contenu de 2 ch.
○ : Signal X: Pas de signal Active ou désactivée par réglage de configuration d'enceinte
O: Activé ×: Désactivé
| Mode | Paramètre (les valeurs par défaut sont indiquées entre parenthéses) |
| PARAMÉTRES D'AMBIANCE | Pour l'mode PRO LOGIC II MUSIC | CINEMA EQ | Signaux Dolby Digital | Signaux DTS |
| TONE CONTROL | ROOM SIZE | EFFECT LEVEL | DELAY TIME | MODE | PANorama | DIMENSION | CENTER WIDTH | D.COMP. | LFE | LFE |
| DIRECT | × | × | × | × | × | × | × | × | × | ○ (OFF) | ○ (0dB) | ○ (0dB) |
| STEREO | ○ (0dB) | × | × | × | × | × | × | × | × | ○ (OFF) | ○ (0dB) | ○ (0dB) |
| EXTERNAL INPUT | ○ (0dB) | × | × | × | × | × | × | × | × | × | × | × |
| DOLBY PRO LOGIC II | ○ (0dB) | × | × | × | ○ (CINEMA) | ○ (OFF) | ○ (3) | ○ (0) | ○ (OFF) | ○ (OFF) | ○ (0dB) | - |
| DOLBY DIGITAL | ○ (0dB) | × | × | × | × | × | × | × | ○ (OFF) | ○ (OFF) | ○ (0dB) | - |
| DTS SURROUND | ○ (0dB) | × | × | × | × | × | × | × | ○ (OFF) | × | - | ○ (0dB) |
| 5CH STEREO | ○ (0dB) | × | × | × | × | × | × | × | × | × | × | × |
| ROCK ARENA | ○ (0dB) | ○ (Medium) | ○ (10) | × | × | × | × | × | × | × | × | × |
| JAZZ CLUB | ○ (0dB) | ○ (Medium) | ○ (10) | × | × | × | × | × | × | × | × | × |
| VIDEO GAME | ○ (0dB) | ○ (Medium) | ○ (10) | × | × | × | × | × | × | × | × | × |
| MONO MOVIE | ○ (0dB) | ○ (Medium) | ○ (10) | × | × | × | × | × | × | × | × | × |
| MATRIX | ○ (0dB) | × | × | ○ (30msec) | × | × | × | × | × | × | × | × |
| VIRTUAL | ○ (0dB) | × | × | × | × | × | × | × | × | ○ (OFF) | × | × |
O: Réglable X: Pas ajustable
Mémoire préparée automatique
Cet appareil est équipé d'une fonction de recherche automatique d'émissions de radiodiffusion en FM et de leur stockage dans la mémoire préregée.
1 Lorsque l'interrupteur de mise en marche de l'appareil principal est activé en même temps que la touche SHIFT, l'appareil commence automatiquement à chercher des stations de radio FM.
(Unité principale)
2 Lorsque la première station de radiodiffusion en FM est trouvée, cette station est stockée dans la mémoire préréglée au canal A1. Les stations suivantes sont automatiquement stockées dans l'ordre aux canaux préréglés A2 à A8, B1 à B8, C1 à C8, D1 à D8 et E1 à E8 pour un maximum de 40 stations. 3 Le canal A1 est sintonisé après la fin de l'opération de mémoire préréglée automatique.
Remarques:
- Si une station FM ne peut pas être automatiquement préréglée à cause d'une mauvaise réception, utiliser l'opération de "Syntonisation manuelle" pour syntoniser la station, puis la préréglée en utilisant l'opération de "Mémoire préréglée" manuelle.
- Pour interrompre cette fonction, appuyer sur l'interrupteur de mise en marche.
VALEUR PAR DEFAULT
| AUTO TUNER PRESETS | |
| A1 ~ A8 | 87,5/89,1/98,1/108/90,1/90,1/90,1/90,1 MHz |
| B1 ~ B8 | 522/603/999/1404/1611 kHz/90,1/90,1/90,1 MHz |
| C1 ~ C8 | 90,1 MHz |
| D1 ~ D8 | 90,1 MHz |
| E1 ~ E8 | 90,1 MHz |
Syntonisation automatique
1. Régler la source d'entrée sur "TUNER".
(Unité principale)
(Unité de télécommande)
2 En regardant l'affichage, appuyer sur la touche BAND (bande) pour sélectionner la bande désirée (AM ou FM).
(Unité principale)
(Unité de télécommande)
3 Appuyer sur la touche MODE (mode) pour régler le mode de syntonisation automatique.
(Unité de télécommande)
4 Appuyer sur la touche TUNING UP (augmentation de syntonisation) ou TUNING DOWN (diminution de syntonisation).
(Unité principale)
(Unité de télécommande)
- La recherche automatique commence, puis s'arrête lorsqu'une station est syntonisée.
Remarque:
- Tout en étant en mode de syntonisation automatique sur la bande FM, le témoin "STEREO" s'allume sur l'affichage lorsqu'une émission stéréo est syntonisée.
Aux fréquences ouvertes, le bruit est mis en sourdine et les témoins “TUNED” et “STEREO” s'éteignent.
Syntonisation manuelle
1 Régler la fonction d'entrée à “TUNER”. 2 En regardant l'affichage, appuyer sur la touche BAND (bande) pour sélectionner la bande désirée (AM ou FM).
3 Appuyer sur la touche MODE (mode) pour régler le mode de synonymisation manuelle.
Vérifier que le témoin "AUTO" de l'affichage est éteint.
4 Appuyer sur la touche TUNING UP (augmentation de syntonisation) ou TUNING DOWN (diminution de syntonisation) pour syntoniser la station désirée.
La fréquence change continuellement lorsque la touche est maintenue enfoncée.
Remarque:
- Lorsque le mode de syntonisation manuelle est réglé, les émissions en stéréo FM sont reçues en mode monaural et le témoin "STEREO" s'éteint.
Préparatifs:
Utiliser l'opération de "Synchronisation automatique" ou de "Synchronisation manuelle" pour synchroniser la station à préregler dans la mémoire.
(Unité de télécommande)
Appuyer sur la touche MEMORY (mémoire).
2 Appuyer sur la touche SHIFT, et sélectionner le bloc de mémoire désiré (A à E).
(Unité principale)
(Unité de télécommande)
REMARQUE: Veuillez vous assurer que le bouton à glissière de la télécommande est en position "AUDIO".
Appuyer sur la touche PRESET UP (augmentation de préreglage) ou PRESET DOWN (diminution de préreglage) pour sélectionner le canal préreglé désiré (1 à 8).
(Unité principale)
(Unité de télécommande)
(Unité de télécommande)
Appuyer de nouveau sur la touche MEMORY (mémoire) pour stocker la station dans la mémoire préréglée.
Pour prérégler d'autres canaux, répéter les étapes 1 à 4.
Un total de 40 stations de radiodiffusion peut être prérégles - 8 stations (canaux 1 à 8) dans chacun des blocs A à E.
Rappel de stations préréglées
1 En regardant l'affichage, appuyer sur la touche SHIFT pour sélectionner le bloc de mémoire préreglé.
(Unité principale)
(Unité de télécommande)
Remarque:
Veuillez vous assurer que le bouton à glissière de la télécommande est en position "AUDIO".
En regardant l'affichage, appuyer sur la touche PRESET UP (augmentation de préglage) ou PRESET DOWN (diminution de préglage) pour sélectionner le canal préglé désiré.
(Unité principale)
(Unité de télécommande)
RDS (système de données radio)
RDS (ne fonctionne que sur la bande FM) est un service de radiodiffusion qui permet à une station d'envoyer des informations supplémentaires, en même temps que le signal de programme radio normal. Les trois types d'informations RDS suivants peuvent être reçus sur cet appareil:
Type de programme (PTY)
PTY identifie le type de programme RDS.
Les types de programme et leurs affichages sont les suivants :
| NEWS | Nouvelles | ROCK M | Musique rock | PHONE IN | Entrée téléphone |
| AFFAIRS | Affaires | EASY M | Musique d'ambiance | TRAVEL | Déplacement |
| INFO | Informations | LIGHT M | Classique légère | LEISURE | Loisir |
| SPORT | Sports | CLASSICS | Classique sérieuse | JAZZ | Musique jazz |
| EDUCATE | Education | OTHER M | Autre musique | COUNTRY | Musique Country |
| Drama | Drame | WEATHER | Météo | NATION M | Musique nationale |
| CULTURE | Culture | FINANCE | Finances | OLDIES | Musique années soixante |
| SCIENCE | Science | CHILDREN | Programmes pour enfants | FOLK M | Musique folklorique |
| VARIED | Varié | SOCIAL | Affaires sociales | DOCUMENT | Documentaire |
| POP M | Musique pop | RELIGION | Religion | | |
Programme de circulation (TP)
TP identifie les programmes qui portent sur les annonces de circulation.
Ceci vous permet de facilement trouver les dernières conditions de circulation de votre région avant de quitter la maison.
Texte radio (RT)
RT permet à la station RDS d'envoyer des messages de texte qui apparaissent sur l'affichage.
REMARQUE: Les opérations décrites ci-dessous utilisant les touches RDS, PTY et RT ne fonctionnent pas dans des régions où il n'y a pas d'émissions RDS.
Recherche RDS
Utiliser cette fonction pour synchroniser automatiquement les stations FM qui assurent le service RDS.
1 Régler la fonction d'entrée à "TUNER".
(Unité principale)
(Unité de télécommande)
2. Appuyer sur la touche RDS jusqu'à ce que "RDS SEARCH" (recherche RDS) apparaisse sur l'affichage.
(Unité principale)
3 Appuyer sur la touche PRESET UP (augmentation de préréglage) ou PRESET DOWN (diminution de préréglage) pour commencer automatiquement l'opération de recherche RDS.
(Unité principale)
(Unité de télécommande)
Si aucune station RDS n'est trouvée avec l'opération ci-dessus, toutes les bandes de réception sont recherchées.
4 Lorsqu'une station de radiodiffusion est trouvée, le nom de cette station apparait sur l'affichage. 5 Pour continuer la recherche, répéter l'étape 3. Si aucune autre station RDS n'est trouvée lorsque toutes les fréquences sont recherchées, "NO RDS" est affichée.
Recherche PTY
Utiliser cette fonction pour trouver les stations RDS diffusant un type de programme spécifique (PTY). Pour une description de chaque type de programme, se reporter à "Type de programme (PTY)".
1 Régler la fonction d'entrée à "TUNER".
(Unité principale)
(Unité de télécommande)
2 Appuyer sur la touche RDS jusqu'à ce que "PTY SEARCH" (recherche PTY) apparaisse sur l'affichage.
(Unité principale)
3 En regardant l'affichage, appuyer sur la touche PTY pour appeler le type de programme désiré.
(Unité principale)
4 Appuyer sur la touche PRESET UP (augmentation de préréglage) ou PRESET DOWN (diminution de préréglage) pour commencer automatiquement l'opération de recherche PTY.
(Unité principale)
(Unité de télécommande)
S'il n'y a pas de station diffusant le type de programme spécifique avec l'opération ci-dessus, toutes les bandes de réception sont recherchées.
5 Le nom de la station est affiché sur l'affichage après l'arrêt de la recherche. 6 Pour continuer la recherche, répéter l'étape 4. Si aucune autre station diffusant le type de programme spécifique n'est trouvée lorsque toutes les fréquences sont recherchées, "NO PROGRAMME" est affiché.
Recherche TP
Utiliser cette fonction pour couvrir les stations RDS diffusant un programme de circulation (stations TP).
1 Régler la fonction d'entrée à "TUNER".
(Unité principale)
(Unité de télécommande)
2 Appuyer sur la touche RDS jusqu'à ce que "TP SEARCH" (recherche TP) apparaisse sur l'affichage.
(Unité principale)
3 Appuyer sur la touche PRESET UP (augmentation de prééglage) ou PRESET DOWN (diminution de prééglage) pour commencer automatiquement l'opération de recherche TP.
(Unité principale)
(Unité de télécommande)
Si aucune station TP n'est trouvée avec l'opération ci-dessus, toutes les bandes de réception sont recherchées.
4 Le nom de la station est affiché après l'arrêt de la recherche. 5 Pour continuer la recherche, répéter l'étape 3. Si aucune autre station TP n'est trouvée lorsque toutes les fréquences sont recherchées, "NO PROGRAMME" est affiché.
RT (texte radio)
"RT" apparait sur l'affichage lorsque des données de texte radio sont reçues.
Lorsque la touche RT est enfoncée pendant la réception d'une station RDS, les données de texte diffusées par la station sont affichées. Pour désactiver l'affichage, appuyer de nouveau sur la touche RT. Si aucune donnée de texte n'est diffusée, "NO TEXT DATA" (pas de données de texte) est affiché.
16 Memoire de derniere fonction
- Cet appareil est équipé d'une mémoire de dernière fonction qui stocke les conditions des réglages d'entrée et de sortie telles qu'elles étaient immédiatement après la mise hors tension.
- L'appareil est également équipé d'une mémoire de sauvegarde. Cette fonction fournit approximativement une semaine de stockage de mémoire lorsque l'unité principale est mise hors tension et avec le cordon d'alimentation débranché.
17 Initialisation du microprocesseur
Lorsque l'indication de l'affichage est anormale ou quand l'utilisation de l'appareil ne donne pas les résultats escomptés, le microprocesseur doit être initialisé en suivant la procédure suivante.
1 Mettre l'appareil hors tension en utilisant l'interrupteur de mise en marche de l'unité principale. 2 Maintenir enfoncées les touches SPEAKER A et B suivantes et allumer l'interrupteur de mise en marche. 3 Vérifier que l'affichage clignote dans son intégralité à un intervalle de 1 seconde environ, relâcher les doigts des 2 touches, et le microprocesseur sera initialisé.
Remarques:
- Si l'étape 3 ne fonctionne pas, recommencer à partir de l'étape 1.
- Si le micro-ordinateur a été réinitialisé, tous les réglages de touche sont réinitialisés aux valeurs par défaut (les valeurs réglées à la livraison de l'usine).
Mettez l'unité principale sous tension depuis le mode veille sans utiliser la télécommande
- Appuyez sur l'interrupteur tension sur l'unité principale tout en appuyant sur le bouton INPUT MODE sur le panneau de l'unité principale afin de mettre sous tension.
Exemples de réglage d'enceintes
Nous dérivons ici un nombre de réglages d'enceintes pour différents buts. Utiliser ces exemples pour installer votre système en fonction du type d'enceintes utilisées et du principal objectif d'utilisation.
Réglage de base
Utiliser ce réglage si votre principal objectif est d'écouter la musique de film et en cas d'utilisation d'un ensemble (deux enceintes) de haut-parleurs une ou deux voies normales tels que les enceintes d'ambiance.
Enceintes d'ambiance Comme vu de dessus
- Placer les enceintes avant avec leurs surfaces avant autant que possible en regard de l'écran de téléviseur ou de moniteur. Placer l'enceinte centrale entre les enceintes avant gauche et droite et pas plus loin de la position d'écoute que les enceintes avant.
- Consulter le mode d'emploi de votre subwoofer pour un conseil sur son placement dans la pièce d'écoute.
- Si les enceintes d'ambiance sont à rayonnement direct (monopolaire), les placer légèrement derrière et à un angle par rapport à la position d'écoute et parallèlement aux murs, de 60 à 90 cm (2 à 3 pieds) au-dessus du niveau des oreilles à la principale position d'écoute.
Comme vu de côté
Utilisant des enceintes types diffusion pour les enceintes d'ambiance
Pour l'impression d'enveloppement des sons d'ambiance la plus forte, des enceintes à radiation diffuse telles que les types bipolaires ou dipolaires (THX), assurent une dispersion plus large que celle qu'il est possible d'obtenir d'une enceinte à rayonnement direct (monopolaire). Placer ces enceintes à l'un des côtés de la principale position d'écoute, montées au-dessus du niveau des oreilles.
Trajet du son d'ambiance en provenance des enceintes vers la position d'écoute Comme vu de dessus
- Placer les enceintes avant, l'enceinte centrale et le subwoofer aux mêmes positions que dans l'exemple (1).
- Placer les enceintes d'ambiance directement au niveau des côtés de la position d'écoute et de 60 à 90 cm (2 à 3 pieds) au-dessus du niveau des oreilles.
- Les signaux des canaux d'ambiance se refléchissent sur les murs de la manière indiquée sur le diagramme de gauche, créant une impression d'expansion.
Les signaux des canaux d'ambiance se reflétant sur les murs de la manière indiquée sur le diagramme de gauche, créent une présentation d'ambiance enveloppante et réaliste.
Comme vu de côté
Ambiance
Le AVR-1603 est équippé d'un circuit de traitement de signaux numériques qui vous permet de reproduire des sources programme dans le mode d'ambiance pour obtenir la même impression de présence que dans une salle de cinéma.
(1) Dolby digital (dolby surround ac-3)
Dolby Digital est le format de signaux numériques de canaux multiples développé par Dolby Laboratories. Dolby Digital comprend jusqu'à "5.1" canaux - avant gauche, avant droit, central, gauche d'ambiance, droit d'ambiance, et un canal supplémentaire exclusivement réservé pour les effets supplémentaires des sons de graves profondes (le canal LFE - effet de basse fréquence, également appelé le canal ".1", contenant des basses fréquences jusqu'à 120 Hz).
Contrairement au format analogique Dolby Pro Logic, les principaux canaux de Dolby Digital peuvent tous contenir des informations sonores pleine gamme, des graves les plus basses jusqu'aux fréquences les plus élevées - 22 kHz. Les signaux de chaque canal sont distincts des autres, permettant de repérer l'imagerie sonore, et Dolby Digital offre une formidable gamme dynamique, des effets sonores les plus puissants aux sons les plus doux, les plus calmes, sans bruit ni distorsion.
Dolby digital et dolby pro logic
| Comparaison de systèmes d'ambiance domestiques | Dolby Digital | Dolby Pro Logic |
| Nbre. de canaux enregistrés ( éléments) | 5.1 ch | 2 ch |
| Nbre. de canaux de lecture | 5.1 ch | 4 ch |
| Canaux de lecture (max.) | L, R, C, SL, SR, SW | L, R, C, S (SW - commande) |
| Traitement audio | Traitement numérique discret
Encodage/décodage Dolby Digital (AC-3) | Traitement à matrice analogue Dolby Surround |
| Limite de reproduction haute fréquence de canal d'ambiance | 20 kHz | 7 kHz |
Méthodes de lecture et média compatibles dolby digital
Marques indiquant la compatibilite Dolby Digital: DOLSY et DOLBY SURROUND DIGITAL AC-3 DIGITAL
Voici quelques exemples généraux. Se reporter également aux instructions d'utilisation du lecteur.
| Média | Prises de sortie Dolby Digital | Méthodes de lecture (page de référence) |
| LD (VDP) | Prise de sortie RF coaxiale Dolby Digital※ 1 | Régler le mode d'entrée à “AUTO”.(Page 70) |
| DVD | Sortie numérique optique ou coaxiale(comme pour PCM)※ 2 | Régler le mode d'entrée à “AUTO”.(Page 70) |
| Autres(émissions par satellite, CATV, etc.) | Sortie numérique optique ou coaxiale(comme pour PCM) | Set the input mode to “AUTO”.(Page 70) |
- 1 Utiliser un adaptateur disponible dans le commerce pour raccorder le jack de sortie Dolby Digital (AC-3RF) du lecteur LD au jack d'entrée numérique. Lors du raccordement, consulter la notice fournie avec l'adaptateur.
- 2 Certaines sorties numériques DVD ont la fonction de commuter la méthode de sortie de signaux Dolby Digital entre "courant binaire" et "convertir à PCM". En cas de reproduction en ambiance Dolby Digital sur le AVR-1603, commuter le mode de sortie du lecteur de DVD à "courant binaire". Dans certains cas, les lecteurs sont équipés des deux sorties numériques "courant binaire + PCM" et "PCM uniquement". Dans ce cas, connecter les prises "courant binaire + PCM" au AVR-1603.
- Dolby Pro Logic II est un nouveau format de lecture multi-canaux développé par les Laboratoires Dolby utilisant la technologie de commande par rétroaction logique et offrant de nombreuses améliorations par rapport aux circuits conventionnels Dolby Pro Logic.
- Dolby Pro Logic II peut être utilisé pour décoder non seulement des sources enregistrées en Dolby Surround (※), mais également des sources stéréo normales en cinq canaux (avant gauche, avant droit, central, surround gauche et surround droit) pour parvenir à un son d'environnement surround.
- Alors que pour un système Dolby Pro Logic conventionnel, la bande de fréquences du canal d'environnement surround était réduite, le Dolby Pro Logic II apporte une gamme de fréquences plus large (20 Hz à 20 kHz ou plus). De plus, alors que les canaux surround étaient monoauraux (les canaux surround gauche et droit étant les mêmes) dans les anciens systèmes Dolby Pro Logic, ils sont produits comme signaux stéreo par le système Dolby Pro Logic II.
- Il est possible de régler de nombreux paramètres selon le type de source et de contenu, de façon à parvenir à un décodage optimal (voir page 72). Sources enregistrées en Dolby Surround
Ce sont des sources pour lesquelles trois ou quatre canaux surround ont été enregistrées comme deux canaux en utilisant la technologie de codage Dolby Surround.
Le Dolby Surround is used to les bandes sonores de films enregistrées sur DVDs, LDs and cassettes vidéo pouvant être reproduites sur des magnétoscopes stéréo, de même que pour les émissions de radio en stéréo FM, de télévision, de transmission par satellite et de télévision par câble.
Le décodage de ces signaux par la technologie Dolby Pro Logic rend la reproduction de son d'environnement multi-canaux possible. Ces signaux peuvent également être produits sur un dispositif stéréo ordinaire; néanmoins, dans ce cas, le son sera de type stéréo normal.
Il y a deux types de signaux d'enregistrement de son d'environnement DVD Dolby.
Les signaux PCM stéréo à 2 canaux
Les signaux Dolby Digital à 2 canaux
Lorsqu'un de ces signaux est entré dans le AVR-1603, le mode d'environnement sonore est automatiquement réglé sur Dolby Pro Logic II lorsque le mode "DOLBY/DTS SURROUND" est sélectionné.
Les sources enregistrées en dolby surround sont désignées par le logo indiqué ci-dessous.
Signe du support Dolby Surround: DOLEY SURROUND
Fabriquée sous licence des Dolby Laboratories.
"Dolby", "Pro Logic" et le symbole D double sont les marques de fabrique enregistrées des Dolby Laboratories.
Digital Theater Surround (également appelé simplement DTS) est un format de signaux numériques de canaux multiples développé par Digital Theater Systems.
DTS offre les mêmes canaux de lecture "5.1" que Dolby Digital (avant gauche, avant droit et central, gauche et droit d'ambiance) ainsi que que le mode stéréo deux canaux. Les signaux des différents canaux sont entièrement indépendants, éliminant le risque de détérioration de qualité sonore à cause d'interférences entre signaux, diaphonie, etc.
DTS se caractérise par un débit binaire relativement plus élevé comparé à Dolby Digital (1234 kbps pour CD et LD, 1536 kbps pour DVD), donc il fonctionne avec un taux de compression relativement bas. Pour cette raison, la quantité de données est grande, et lorsque la lecture DTS est utilisée dans les salles de cinéma, un CD-ROM séparé synchronisé sur le film est joué.
Avec les LD et les DVD, il n'y a, bien sûr, pas besoin d'un disque supplémentaire ; les images et le son peuvent être simultanément enregistrés sur le même disque, donc les disques n'ont pas à être manipulés de la même manière que des disques d'autres formats.
Ce sont également des CD enregistrés en DTS. Ces CD comprennent les signaux d'ambiance 5.1 canaux (comparés aux deux canaux sur les CD actuels). Elles ne comprennent pas les données image, mais offrent une lecture d'ambiance sur des lecteurs de CD équipés de sorties numériques (sortie numérique type PCM nécessaire).
La lecture de pistes DTS surround offre le même grand son compliqué que dans une salle de cinéma, simplement dans votre propre salon.
Marques indiquant la compatibilité Dolby Digital DTS:
Voici quelques exemples généraux. Se reporter également aux instructions d'utilisation du lecteur.
| Média | Prises de sortie DTS Digital | Méthode de lecture (page de référence) |
| CD | Sortie numérique optique ou coaxiale (comme pour PCM) ※ 2 | Régler le mode d'entrée à "AUTO" ou "DTS". (Page 70).
Ne jamais régler le mode à "ANALOG" ou "PCM". ※ 1 |
| LD (VDP) | Sortie numérique optique ou coaxiale (comme pour PCM) ※ 2 | Régler le mode d'entrée à "AUTO" ou "DTS". (Page 70).
Ne jamais régler le mode à "ANALOG" ou "PCM". ※ 1 |
| DVD | Sortie numérique optique ou coaxiale (comme pour PCM) ※ 3 | Régler le mode d'entrée à "AUTO" ou "DTS".
(Page 70). |
* 1 Les signaux DTS sont enregistrés de la même manière sur les CD et les LD que les signaux PCM. Pour cette raison, les signaux DTS non décodés sont sortis comme parasites "sifflants" par les sorties analogiques du lecteur de CD ou de LD. Si ce parasite est produit avec l'amplificateur réglé à un volume très élevé, il peut éventuellement endommager les enceintes. Pour éviter cela, toujours changer le mode d'entrée à "AUTO" ou "DTS" avant de reproduire des CD ou des LD enregistrés en DTS. De même, ne jamais changer le mode d'entrée à "ANALOG" ou "PCM" pendant la lecture. Ceci s'applique également en cas de reproduction de CD ou de LD sur un lecteur de DVD ou de LD/DVD compatible. Pour les DVD, les signaux DTS sont enregistrés d'une manière spéciale, donc ce problème ne se pose pas. 2 Les signaux fournis aux sorties numériques d'un lecteur de CD ou de LD peuvent subir un certain type de traitement de signal interne (réglement de niveau de sortie, conversion de fréquence d'échantillonnage, etc.). Dans ce cas, les signaux encodés en DTS peuvent être traités de manière erronée, auquel cas ils ne peuvent pas être décodés par le AVR-1603 ou peuvent seulement générer des parasites. Avant de reproduire des signaux DTS pour la première fois, baisser le volume principal à un faible niveau, commencer à reproduire le disque DTS, puis vérifier si le témoin DTS du AVR-1603 (voir page 73) s'allume avant d'augmenter le volume principal. 3 Un lecteur de DVD avec sortie numérique compatible DTS est nécessaire pour reproduire des DVD DTS. Un logo de sortie numérique DTS est produit sur le panneau avant des lecteurs de DVD compatibles. Les récents modèles de lecteurs de DVD DENON comprennent une sortie numérique compatible DTS - consulter le mode d'emploi du lecteur pour les informations sur la configuration de la sortie numérique pour la lecture DTS de DVD enregistrés en DTS.
"DTS" et "DTS Digital Surround" sont des marques déposées de Digital Theater Systems, Inc.
Si un problème se produit, vérifier d'abord les points suivants:
- Les connexions sont-elles correctes?
- L'ampli-tuner a-t-il été utilisé conformément au mode d'emploi?
- Les enceintes, la platine tourne-disque et les autres appareils fonctionnent-ils correctement?
Si cet appareil ne fonctionne pas correctement, vérifier les points énumérés dans le tableau ci-dessous. Si le problème persiste, il peut y avoir un mauvais fonctionnement. Débrancher immédiatement le cordon d'alimentation et contacter le revendeur.
| Symptôme | Cause | Remèdes | Page |
| Problèmes commun se représentant lors de l'écoute de disques compacts, disques, cassettes et d'émissions FM, etc. | Affichage pas allumé etaucun son n'est produit lorsque l'appareil est allumé. | • Le cordon d'alimentation n'est pas bien branché. | • Vérifier l'insertion de la fiche du cordon d'alimentation.Mettre sous tension avec la télé-commande après avoir enclenché la touche d'alimentation. | 5969 |
| Affichage allumé maisaucun son n'est produit. | • Les cordons des enceintes ne sont pas correctement branchés.Mauvaise position de la touche de fonction audio.Commande de volume régée au minimum.La sourdine (MUTING) est activée.Signaux numériques pas entrés lorsque l'entrée numérique est sélectionnée. | • Brancher correctement.Régler sur une position appropriée.Augmenter le volume jusqu'à un niveau approprié.Désenclencher la sourdine (MUTING).Entrer des signaux numériques ou sélectionner des prises d'entrez auxquelles sont entrés les signaux numériques. | 6270707170 |
| Affichage n'est pas affchééet la indicateur d'alimentation clignote de façon rapide. | • Les bornes d'enceinte sont court-circuitées.Les troughs de ventilation de l'appareil sont obstrués.L'appareil fonctionne en continu à haute puissance et/ou la ventilation n'est pas appropriée. | • Mettre l'appareil hors tension, connecter correctement les enceintes, puis le remettre sous tension.Eteindre l'appareil, puis bien l'aér pour le refroidir.Dés que l'appareil est refroidi, le rallumer.Eteindre l'appareil, puis bien l'aér pour le refroidir.Dés que l'appareil est refroidi, le rallumer. | 6257, 6257, 62 |
| Le son n'est produit que par un canal. | • Connexion incomplète des cordons d'enceinte.• Connexion incomplète des cordons d'entrée/sorting. | • Bien connecter.Bien connecter. | 6259 ~ 62 |
| Les positions des instruments sont inversées pendant la lecture en stéreo. | • Inverser les connexions des enceintes gauche et droite ou des cordons d'entrée/sorting gauche et droite. | • Vérifier les connexions gauche et droite. | 62 |
| Télécommande. | Cet apparéil ne fonctionnépas correctement lorsquela télécommande estutilisée. | • Les piles sont usées.Télécommande trop loin de cet apparéil.Obstace entre cet apparéil et la télécommande.Une touche différente est enforcée.Les pôles ⊕ et ⊙ de la pile sont insérés à l'envers. | • Remplacer les piles par des piles neuves.Rapprocher.Retirer l'obstacle.Appuyer sur la touche appropriée.Insérer correctement les piles. | 636363-63 |
Remarque:
Lorsqu'un subwoofer a été connecté et que la fonction d'ambiance virtuelle est utilisée, le signal lu à partir du canal du subwoofer est de type LFE uniquement. (uniquement lors de la lecture de signaux Dolby Digital ou DTS) pour les réglages initiaux effectués en usine (ex; le réglage de l'enceinte frontale est sur "LARGE" et le réglage du mode subwoofer est sur "NORM").
Lorsque les effets de subwoofer doivent être faibles, en mode de configuration système, essayer de régler le mode subwoofer sur “+MAIN” ou régler l'enceinte frontale sur “SMALL” dans les réglages de configuration système configuration d'enceinte
Le fait d'effectuer ces réglages enclenche la lecture des sons de basse fréquence à partir du subwoofer.
Section audio
- Amplificateur de puissance
Puissance de sortie nominale:
70 W + 70 W (8 Ω/ohms, 20 Hz ~ 20 kHz avec D. H. T. de 0,08%)
100 W + 100 W (6 Ω/ohms, 1 kHz avec D. H. T. de 0,7%)
Central: 70 W (8 Ω/ohms, 20 Hz ~ 20 kHz avec D. H. T. de 0,08%)
100 W (6 Ω/ohms, 1 kHz avec D. H. T. de 0,7%)
Ambiance: 70 W + 70 W (8 Ω/ohms, 20 Hz ~ 20 kHz avec D. H. T. de 0,08%)
100 W + 100 W (6 Ω/ohms, 1 kHz avec D. H. T. de 0,7%)
Bornes de sortie:
Avant: A ou B
A+B
6 to 16 Ω/ohms
Sensibilité d'entrée/Impédance d'entrée: 200 mV/47 kΩ/kohms
Réponse en fréquence:
10 Hz ~ 100 kHz: +1, -3 dB (TONE DEFEA T ON)
Rapport signal/bruit:
98 dB (IHF-A chargée) (TONE DEFEAT ON)
Niveau/impédance d'entrée et de sortie: 1 V p-p, 75 Ω/ohms
Réponse en fréquence: 5 Hz ~ 10 MHz : +1, -3 dB
Niveau/impédance d'entrée et de sortie: Signal Y (luminance) — 1 Vc-c, 75 Ω/ohms
Signal C (chrominance) — 0,286 Vc-c, 75 Ω/ohms
Réponse en fréquence:
5 Hz ~ 10 MHz — +1, -3 dB
Section tuner
[FM] (Remarque: V à 75/ohms 0dBf = 1× 10^-15W) [AM]
[AM]
Gamme de réception:
87,50 MHz ~ 108,00 MHz
522 kHz ~ 1611 kHz
Sensibilité utile:
1,0 V (11,2 dBf)
18 V
Seuil de sensibilité 50 dB:
MONO 1,6 μV (15,3 dB)
Rapport signal/bruit:
STEREO 23 μV (38,5 dBf)
MONO 80 dB (IHF-A charge)
Distorsion harmonique totale:
STEREO 75 dB (IHF-A chargée)
MONO 0,15% (1 kHz)
STEREO 0,3% (1 kHz)
Généralités
Alimentation:
AC 230 V, 50 Hz
Consommation:
210W
Dimensions externes maximales:
434 (L) x 147 (H) x 417 (P) mm
Poids:
10.4 kg
Télécommande (RC-920)
Files:
Type R6P/AA (deux piles)
Dimensions externes:
55 (L) x 225 (H) x 34.5 (P) mm
Poids:
165 g (avec les piles)
DVD
| Denon | 014, * [111] |
| Aiwa | 009 |
| Hitachi | 010 |
| JVC | 006, 011 |
| Konka | 012, 013 |
| Magnavox | 005 |
| Mitsubishi | 004 |
| Panasonic | 014 |
| Philips | 005, 015, 016, 017 |
| Pioneer | 003, 008 |
| Sanyo | 018 |
| Sony | 002, 019, 020 |
| Toshiba | 001, 021, 022, 024 |
| Zenith | 023 |
VDP
| Denon | 028, 029, 112 |
| Magnavox | 026 |
| Mitsubishi | 028 |
| Panasonic | 029, 030 |
| Philips | 026 |
| Pioneer | 028, 031 |
| RCA | 032 |
| Sony | 033, 034, 035, 036 |
VCR
| Admiral | 081 |
| Aiko | 095 |
| Aiwa | 009 |
| Akai | 026, 027, 070, 072, 082, 083, 084 |
| Amstrad | 009 |
| ASA | 042 |
| Asha | 087 |
| Audio Dynamic | 005, 085 |
| Audiovox | 088 |
| Beaumark | 087 |
| Broksonic | 086, 093 |
| Calix | 088 |
| Candle | 006, 087, 088, 089, 090 |
| Canon | 049, 057 |
| Capehart | 025, 055, 056, 071 |
| Carver | 015 |
| CCE | 095 |
| Citizen | 006, 007, 087, 088, 089, 090, 095 |
| Craig | 007, 087, 088, 091, 115 |
| Curtis Mathes | 006, 049, 073, 080, 087, 090, 092 |
| Cybernex | 087 |
| Daewoo | 025, 055, 059, 074, 089, 093, 095, 096 |
| Daytron | 025, 055 |
| DBX | 005, 085 |
| Dumont | 053 |
| Dynatech | 009 |
| Electrohome | 001, 088, 097 |
| Electrophonic | 088 |
| Emerson | 001, 009, 017, 027, 086, 088, 089, 092, 093, 097, 100, 101, 102, 103, 104, 117 |
| Fisher | 009, 028, 031, 053, 054, 091, 098, 099, 111 |
| GE | 007, 011, 049, 050, 051, 052, 073, 080, 087 |
| Go Video | 047, 048 |
| Goldstar | 000, 006, 012, 062, 088 |
| Gradient | 094 |
| Grundig | 042 |
| Harley Davidson | 094 |
| Harman Kardon | 040, 062 |
| Hi-Q | 091 |
| Hitachi | 009, 013, 023, 026, 058, * [108], 109, 110, 111 |
| JC Penny | 004, 005, 007, 023, 028, 049, 062, 085, 087, 088 |
| Jensen | 013, 026 |
| JVC | 004, 005, 006, 026, 029, 043, 044, 045, 046, 085 |
| Kenwood | 004, 005, 006, 026, 029, 033, 045, 085, 090 |
| Kodak | 088 |
| Lloyd | 009, 094 |
| LXI | 088 |
| Magnavox | 015, 016, 042, 049, 063, 106 |
| Magnin | 087 |
| Marantz | 004, 005, 006, 015, 042, 049, 085, 090 |
| Marta | 088 |
| MEI | 049 |
| Memorex | 009, 033, 049, 053, 060, 081, 087, 088, 091, 094, 115 |
| MGA | 001, 017, 027, 041, 097 |
| MGN Technology | 087 |
| Midland | 011 |
| Minolta | 013, 023 |
| Mitsubishi | 001, 003, 008, 013, 014, 017, 027, 029, 039, 040, 041, 045, 097 |
| Motorola | 081 |
| Montgomery Ward | 001, 002, 007, 009, 049, 063, 081, 115, 117 |
| MTC | 009, 087, 094 |
| Multitech | 007, 009, 011, 087, 090, 094 |
| NAD | 038 |
| NEC | 004, 005, 006, 018, 026, 029, 045, 061, 062, 085 |
| Nikko | 088 |
| Noblex | 087 |
| Optimus | 081, 088 |
| Optonica | 021 |
| Panasonic | 024, 049, 064, 066, 067, 068, 069, 107 |
| Perdio | 009 |
| Pentax | 009, 013, 023, 058, 090 |
| Philco | 015, 016, 049 |
| Philips | 015, 021, 042, 049, 105 |
| Pilot | 088 |
| Pioneer | 005, 013, 029, 036, 037, 038, 045, 085 |
| Portland | 025, 055, 090 |
| Proscan | 063, 080 |
| Pulsar | 060 |
| Quartz | 033 |
| Quasar | 034, 035, 049 |
| Radio Shack | 001, 002, 021, 081, 087, 088, 091, 094, 097, 098, 115 |
| Radix | 088 |
| Randex | 088 |
| RCA | 007, 013, 019, 023, 058, 063, 064, 065, 073, 080, 082, 087 |
| Realistic | 009, 021, 031, 033, 049, 053, 081, 087, 088, 091, 094, 097, 098 |
| Ricoh | 055 |
| Salora | 041 |
| Samsung | 007, 011, 051, 059, 070, 083, 087, 089, 113 |
| Sanky | 081 |
| Sansui | 005, 026, 029, 045, 061, 085, 114 |
| Sanyo | 032, 033, 053, 087, 091, 115, 116 |
| SBR | 042 |
| Scott | 017, 020, 086, 089, 093, 117 |
| Sears | 013, 023, 028, 031, 033, 053, 054, 088, 091, 098, 099, 115 |
| Sentra | 055 |
| Sharp | 001, 002, 021, 097 |
| Shogun | 087 |
| Sony | 075, 076, 077, 078, 079, 121, 122 |
| STS | 023 |
| Sylvania | 009, 015, 016, 017, 041, 049, 094 |
| Symphonic | 009, 094 |
| Tandy | 009 |
| Tashiko | 009, 088 |
| Tatung | 004, 026, 030 |
| Teac | 004, 009, 026, 094 |
| Technics | 024, 049 |
| Teknika | 009, 010, 022, 049, 088, 094 |
| TMK | 087, 092 |
| Toshiba | 013, 017, 020, 041, 059, 089, 098, 099, 117 |
| Totevision | 007, 087, 088 |
| Unirech | 087 |
| Vecrtor Research | 005, 062, 085, 089, 090 |
| Victor | 005, 045, 046, 085 |
| Video Concepts | 005, 027, 085, 089, 090 |
| Videosonic | 007, 087 |
| Wards | 013, 021, 023, 087, 088, 089, 091, 094, 097, 118, 119, 120 |
| XR-1000 | 094 |
| Yamaha | 004, 005, 006, 026, 062, 085 |
| Zenith | 060, 078, 079 |
| Admiral | 045, 121 |
| Adventure | 122 |
| Aiko | 054 |
| Akai | 016, 027, 046 |
| Alleron | 062 |
| A-Mark | 007 |
| Amtron | 061 |
| Anam | 006, 007, 036 |
| Anam National | 061, 147 |
| AOC | 003, 007, 033, 038, 039, 047, 048, 049, 133 |
| Archer | 007 |
| Audiovox | 007, 061 |
| Bauer | 155 |
| Belcor | 047 |
| Bell & Howell | 045, 118 |
| Bradford | 061 |
| Brockwood | 003, 047 |
| Candle | 003, 030, 031, 032, 038, 047, 049, 050, 122 |
| Capehart | 003 |
| Celebrity | 046 |
| Circuit City | 003 |
| Citizen | 029, 030, 031, 032, 034, 038, 047, 049, 050, 054, 061, 095, 122, 123 |
| Concerto | 031, 047, 049 |
| Colortyme | 003, 047, 049, 135 |
| Contec | 013, 051, 052, 061 |
| Cony | 051, 052, 061 |
| Craig | 004, 061 |
| Crown | 029 |
| Curtis Mathes | 029, 034, 038, 044, 047, 049, 053, 095, 118 |
| Daewoo | 027, 029, 039, 048, 049, 054, 055, 106, 107, 137 |
| Daytron | 003, 049 |
| Dimensia | 044 |
| Dixi | 007, 015, 027 |
| Electroband | 046 |
| Electrohome | 029, 056, 057, 058, 147 |
| Elta | 027 |
| Emerson | 029, 051, 059, 060, 061, 062, 118, 123, 124, 139, 148 |
| Envision | 038 |
| Etron | 027 |
| Fisher | 014, 021, 063, 064, 065, 118 |
| Formenti | 155 |
| Fortress | 012 |
| Fujitsu | 004, 062 |
| Funai | 004, 062 |
| Futuretech | 004 |
| GE | 020, 036, 037, 040, 044, 058, 066, 088, 119, 120, 125, 147 |
| Goldstar | 000, 015, 029, 031, 039, 048, 051, 056, 057, 067, 068, 069, 116 |
| Grundy | 062 |
| Hitachi | 029, 031, 051, 052, 070, 111, 112, 113, 124, *[134] |
| Hitachi Pay TV | 151 |
| Infinity | 017, 071 |
| Janeil | 122 |
| JBL | 017, 071 |
| JC Penny | 020, 034, 039, 040, 041, 048, 050, 058, 066, 069, 076, 088, 090, 095, 125, 136, 159 |
| JCB | 046 |
| JVC | 019, 051, 052, 072, 073, 091, 117, 126 |
| Kawasho | 018, 046 |
| Kenwood | 038, 056, 057 |
| Kloss | 010, 032 |
| Kloss Novabeam | 005, 122, 127, 131 |
| KTV | 074, 123 |
| Loewe | 071 |
| Logik | 144 |
| Luxman | 031 |
| LXI | 008, 014, 017, 024, 040, 044, 063, 071, 075, 076, 077, 118, 125 |
| Magnavox | 005, 010, 017, 030, 033, 038, 050, 056, 071, 078, 079, 085, 089, 108, 109, 110, 127, 131, 132, 145 |
| Marantz | 015, 017, 071, 080 |
| Matsui | 027 |
| Memorex | 014, 027, 045, 083, 118, 144 |
| MGA | 001, 039, 048, 056, 057, 058, 065, 081, 083 |
| Midland | 125 |
| Minutz | 066 |
| Mitsubishi | 001, 016, 039, 048, 056, 057, 058, 065, 081, 082, 083, 105 |
| Montgomery Ward | 011, 020, 144, 146 |
| Motorola | 121, 147 |
| MTC | 031, 034, 039, 048, 095 |
| NAD | 008, 075, 076, 128 |
| National | 002, 036, 061, 147 |
| National Quenties | 002 |
| NEC | 031, 038, 039, 048, 057, 084, 086, 135, 147 |
| Nikko | 054 |
| NTC | 054 |
| Optimus | 128 |
| Optonica | 011, 012, 093, 121 |
| Orion | 004, 139 |
| Panasonic | 002, 017, 036, 037, 071, 141, 143, 147 |
| Philco | 005, 010, 030, 050, 051, 056, 079, 085, 127, 131, 132, 145, 147 |
| Philips | 005, 015, 017, 050, 051, 056, 078, 087, 088, 089, 131, 132, 147 |
| Pioneer | 124, 128, 142 |
| Portland | 054 |
| Price Club | 095 |
| Proscan | 040, 044, 125 |
| Proton | 035, 051, 092, 129 |
| Pulsar | 042 |
| Quasar | 036, 037, 074, 141 |
| Radio Shack | 011, 044, 063, 093, 118 |
| RCA | 040, 044, 125, 130, 137, 151, 152 |
| Realistic | 014, 063, 093, 118 |
| Saisho | 027 |
| Samsung | 003, 034, 053, 055, 057, 094, 136, 153 |
| Sansui | 139 |
| Sanyo | 013, 014, 021, 022, 063, 064, 081, 096 |
| SBR | 015 |
| Schneider | 015 |
| Scott | 062 |
| Sears | 008, 014, 021, 022, 023, 024, 025, 040, 052, 057, 062, 063, 064, 065, 073, 075, 076, 097, 098, 125, 159 |
| Sharp | 011, 012, 013, 026, 093, 099, 100, 104, 121 |
| Siemens | 013 |
| Signature | 045, 144 |
| Simpson | 050 |
| Sony | 043, 046, 138, 146, 150 |
| Sounddesign | 030, 050, 062 |
| Spectricon | 007, 033 |
| Squareview | 004 |
| Supre-Macy | 032, 122 |
| Supreme | 046 |
| Sylvania | 005, 010, 017, 030, 078, 079, 085, 089, 101, 127, 131, 132, 145, 155 |
| Symphonic | 004, 148 |
| Tandy | 012, 121 |
| Tatung | 036, 124 |
| Technics | 037 |
| Teknika | 001, 030, 032, 034, 052, 054, 078, 083, 095, 144, 156, 157 |
| Tera | 035, 129 |
| Toshiba | 008, 014, 034, 063, 075, 076, 095, 097, 136, 158, 159 |
| Universal | 020, 066, 088 |
| Victor | 019, 073, 126 |
| Video Concepts | 016 |
| Viking | 032, 122 |
| Wards | 005, 045, 066, 078, 085, 088, 089, 093, 102, 103, 131, 132, 148 |
| Zenith | 042, 114, 115, 140, 144, 149 |
| Zonda | 007 |
| CABLE |
| ABC | 006, * [007], 008, 009 |
| Archer | 010, 011 |
| Century | 011 |
| Citizen | 011 |
| Colour Voice | 012, 013 |
| Comtronic | 014 |
| Eastern | 015 |
| Garrard | 011 |
| Gemini | 030, 033, 034 |
| General Instrument | 030, 031, 032 |
| Hytex | 006 |
| Jasco | 011 |
| Jerrold | 009, 016, 017, 026, 032 |
| Magnavox | 018 |
| Movie Time | 019 |
| NSC | 019 |
| Oak | 000, 006, 020 |
| Panasonic | 001, 005 |
| Philips | 011, 012, 013, 018, 021 |
| Pioneer | 002, 003, 022 |
| RCA | 029 |
| Regency | 015 |
| Samsung | 014, 023 |
| Scientific Atlanta | 004, 024, 025 |
| Signal | 014 |
| SL Marx | 014 |
| Starcom | 009 |
| Stargate | 014 |
| Teleview | 014 |
| Tocom | 007, 016 |
| TV86 | 019 |
| Unika | 011 |
| United Artists | 006 |
| Universal | 010, 011 |
| Viewstar | 018, 019 |
| Zenith | 027, 028 |
| DBS (SATELLITE) |
| Alphastar | 054 |
| Chaparral | 035, 036 |
| Dishnet | 053 |
| Drake | 037, 038 |
| Echostar Dish | 062, 066 |
| GE | 048, 055, 056 |
| General Instruments | 039, 040, 041 |
| Grundig | 070, 071, 072, 073 |
| Hitachi | 058, 059 |
| Hughes Network | 052, 063, 064, 065, 069 |
| JVC | 057 |
| Kathrein | 074, 075, 076, 083 |
Magnavox 060
Nokia 080,084,085,086
Philips 060
Primestar 051
Proscan 048,055,056
RCA 048,055,056,068
Realistic 042
Sierra I 036
Sierra II 036
Sierra III 036
Sony 049,067
STS1 043
STS2 044
STS3 045
SRS4 046
Technisat 077,078,079,081,082
Toshiba 047,050
Uniden 061
| Denon | *[111] |
| Aiwa | 001, 035, 043 |
| Burmster | 002 |
| Carver | 003, 035 |
| Emerson | 004, 005, 006, 007 |
| Fisher | 003, 008, 009, 010 |
| JVC | 018, 019 |
| Kenwood | 011, 012, 013, 014, 017 |
| Magnavox | 006, 015, 035 |
| Marantz | 016, 028, 035 |
| MCS | 016, 024 |
| Onkyo | 025, 027 |
| Optimus | 017, 020, 021, 022, 023 |
| Philips | 014, 032, 033, 035 |
| Pioneer | 006, 022, 030 |
| Sears | 006 |
| Sony | 023, 031 |
| Teac | 002, 009, 028 |
| Technics | 016, 029, 036 |
| Wards | 035, 037 |
| Yamaha | 038, 039, 040, 041 |
| Zenith | 042 |
CDR
| Denon | *[111], 112 |
| Philips | 112 |
| MD | |
| Denon | 113 |
| Kenwood | 003, 004 |
| Onkyo | 007 |
| Sharp | 005 |
Sony 006
TAPE
| Denon | *[111] |
| Aiwa | 001, 002 |
| Carver | 002 |
| Harman/Kardon | 002, 003 |
| JVC | 004, 005 |
| Kenwood | 006 |
| Magnavox | 002 |
| Marantz | 002 |
| Onkyo | 016, 018 |
| Optimus | 007, 008 |
| Panasonic | 012 |
| Philips | 002 |
| Pioneer | 007, 008, 009 |
| Sony | 013, 014, 015 |
| Technics | 012 |
| Victor | 004 |
| Wards | 007 |
| Yamaha | 010, 011 |
[ ]: Preset codes set upon shipment from the factory. [ ]: Sie Voreinstellungskodes wurden vor der Auslieferung werkseitig eingestellt. [ ] : Les codes préreglés différé en fonction des livraison de l'usine. [ ]: I codici di presettaggio sono impostati in fabbrica prima della consegna. [ ]: Los@códigos vienen preprogramados de fabricula. [ ]: Vooringestelde codes bij hey verlaten van de fabriek. *[ ]: Förinstälda koder har ställts in vid Transporten frän fabriken.
| DVD preset codes
DVD-Voreinstellungscodes
Codes préréglés DVD
Codici di presezione DVD
Códigos de preajuste de DVD
DVD-voorkeuzecodes
Förinställda DVD-koder | 111 | 014 |
| DENON
Model No.
Modellnr
Modèle numéro
Modello No
N° de modelos
Modelnr
Modellnr | DVD-1000
DVD-1500
DVD-2800
DVD-2800II | DVD-800
DVD-1600
DVD-2000
DVD-2500
DVD-3000
DVD-3300 |
