Android TM est une marque déposée de Open Handset Alliance. HomePlug® est une marque déposée de HomePlug Powerline Alliance. Linux® est une marque déposée de Linus Torvalds. Ubuntu®est une marque déposée de Canonical Ltd. Mac® et Mac OS X® sont des marques déposées de Apple Computer, Inc. iPhone®,iPad® et iPod®sont des marques déposées de Apple Computer, Inc Windows® et Microsoft® sont des marques déposées de Microsoft, Corp. Wi-Fi®, Wi-Fi Protected AccessTM, WPATM, WPA2TM et Wi-Fi Protected SetupTM sont des marques déposées de Wi-Fi Alliance®. devolo, dLAN®, Vianect® et le logo devolo sont des marques déposées de devolo AG. Toutes les autres marques citées appartiennent à leurs propriétaires respectifs. devolo se réserve le droit de modifier les informations mentionnées sans avis préalable, et ne saurait être tenue responsable d'éventuelles erreurs ou modifications. devolo AG Charlottenburger Allee 60 52068 Aix-la-Chapelle Allemagne www.devolo.com Vous apprendrez au chapitre 4 comment vous pouvez mettre en service le dLAN 500 WiFi dans les règles de l'art et comment télécharger dLAN Cockpit App à partir de la boutique en ligne. L'intégration de votre dLAN 500 WiFi dans le réseau dLAN et la surveillance de celui-ci à l'aide de dLAN Cockpit App ou du logiciel dLAN Cockpit sont décrites au chapitre 5. Le chapitre 6 décrit en détail les possibilités de réglage avec l'interface de configuration intégrée et en même temps l'accès au Wi-Fi. Des indications sur l'optimisation de la largeur de bande, la sécurité et les facteurs écologiques du produit ainsi que nos conditions de garantie sont fournies au chapitre 7 à la fin de ce manuel.
Internet par une liaison sans fil. Le mécanisme WiFi Move Technology procure encore davantage de liberté : tous les terminaux se connectent au réseau automatiquement et bénéficient de la réception Wi-Fi en qualité maximale dans toutes les pièces et à chaque étage ! Avec l'application dLAN Cockpit App pour les smartphones et les tablettes, vous avez toujours le contrôle de tous les périphériques dLAN et Wi-Fi de votre réseau à domicile, à tout moment et en tout endroit. En plus, le design de l'adaptateur compact et plat s'insère discrètement dans chaque décor.

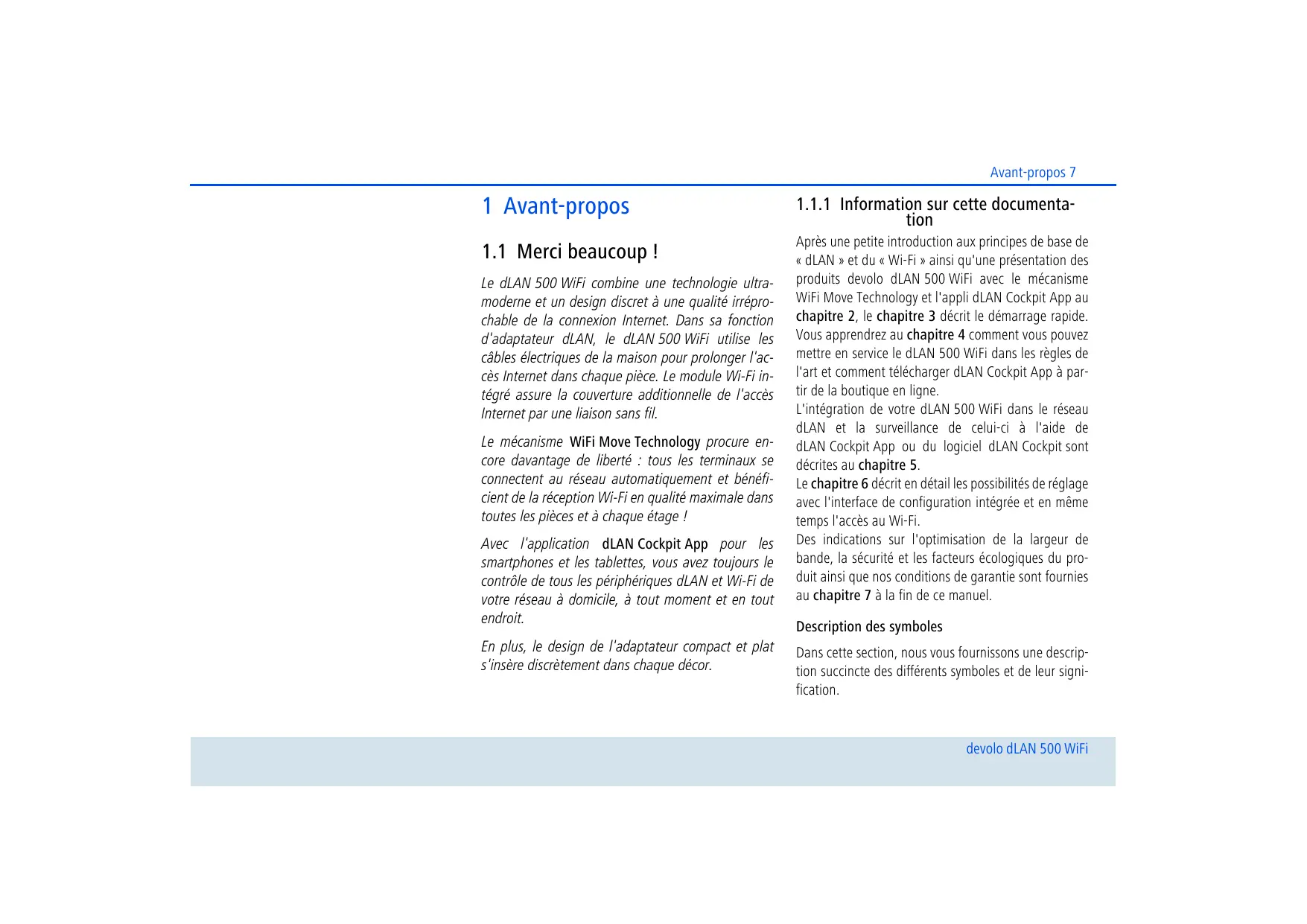

Dans cette section, nous vous fournissons une description succincte des différents symboles et de leur signification.
Si vous avez d'autres idées ou suggestions concernant nos produits, n'hésitez-pas à nous contacter en écriou bien vant à support@devolo.fr support@devolo.be ! devolo dans Internet Toutes les informations détaillées sur nos produits sont disponibles 24 heures sur 24 dans Internet à l'adresse www.devolo.com. Dans l'Espace SAV, vous trouverez non seulement le descriptif et la documentation des produits, mais aussi la version à jour des logiciels devolo et du microprogramme de l'appareil.
2004/108/EC ainsi qu'autres dispositions applicables devolo dLAN 500 WiFi
Communauté européenne et en Suisse. Le produit est un équipement de la classe A et peut causer des perturbations radio dans la zone d'habitation. « 99/05/CE » (directive dite « R&TTE ») est une directive européenne comme par exemple la directive « CEM ». La directive R&TTE s’applique aux équipements hertziens (Radio) et aux équipements terminaux de télécommunication. L’application de normes EN harmonisées justifie du respect de ces directives. La déclaration de conformité CE relative à ce produit est indiquée sur le CD produit fourni, sous CE. La plage de tension autorisée pour l'exploitation de l'appareil et la consommation d'énergie sont indiquées sur l'étiquette au dos de l'appareil. Vous pouvez télécharger toute autre information technique depuis le site internet www.devolo.com.
Dans dLAN (direct Local Area Network), le réseau de câbles électriques posés dans les murs de la maison est utilisé pour transmettre les données entre les ordinateurs et les autres composants réseaux, connecté par adapteurs correspandants. Chaque prise de courant murale devient alors un accès réseau. Pour transmettre les données, celles-ci sont transformées (« modulées ») et envoyées dans les câbles électriques sous forme de signal. La technologie ultramoderne garantit que le courant électrique et le réseau de données ne se gênent mutuellement. dLAN est synonyme d'une interconnexion rapide et fiable. Les informations transmises sont cryptées automatiquement avec un mot de passe pour éviter qu'elles soient interceptées et lues.
WLAN n'est réalisable que dans la même pièce. Comme l'accès au réseau sans fil ne peut pas être contrôlé comme dans un réseau filaire (par câble réseau) ou dans le réseau dLAN (par câble électrique), la transmission libre des données par voie aérienne réclame naturellement des techniques de sécurisation particulières. C'est pourquoi toute une série de mesures de sécurité ont été développées, par exemple le masquage du nom du réseau (SSID), le cryptage des
équipements possédant une interface répondant au groupe de normes IEEE 802.11. Par abus de langage dans de nombreux pays, on utilise Wi-Fi comme synonyme de WLAN, ce qui est incorrect stricto sensu puisque Wi-Fi désigne l'ensemble des protocoles de radiocommunication et WLAN le réseau sans fil.

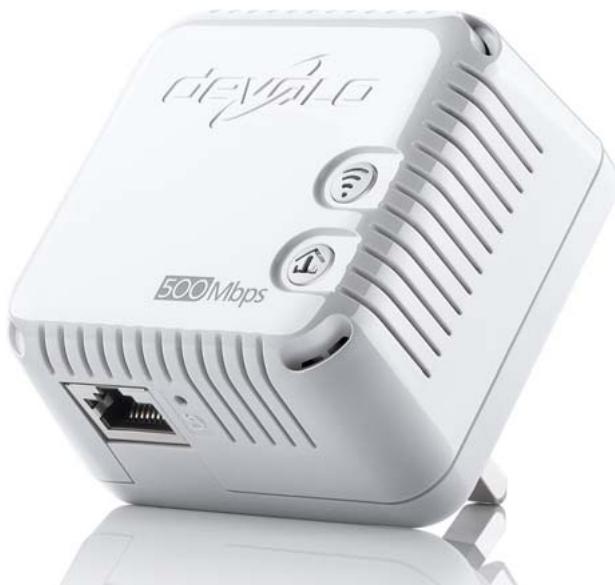

Le dLAN 500 WiFi réunit les technologies Ethernet, Wi-Fi et dLAN dans un seul boîtier : 쎲 Votre réseau à domicile venant de la prise de courant murale. Déballer. Brancher. À vous de jouer. La connexion facile via les câbles électriques déjà posés dans la maison. Chaque prise de courant murale se transforme en accès Internet. 쎲 Transmission de données à haut débit atteignant 500 Mbits/s, plus un port Fast Ethernet pour connecter un terminal supplémentaire (par exemple un ordinateur, une TV connectée, une console de jeux, etc.) devolo dLAN 500 WiFi
쎲 Cryptage automatique ! Protection contre les accès non autorisés par pression sur un bouton pour le Wi-Fi (WPS) 쎲 Déplacement de phase automatique : Internet atteint chacune de vos pièces et devient votre réseau à domicile. 쎲 Utilisez les imprimantes et les disques durs en commun. Partagez votre musique, vos photos et vos données ou streamez les vidéos en qualité HD parfaite. 쎲 Gestion conviviale du réseau à domicile dLAN avec l'appli dLAN Cockpit App ou le logiciel dLAN Cockpit pour la configuration du réseau sur le PC (Windows, Mac OS X et Linux) 쎲 Cryptage automatique ! Protection contre les accès non autorisés par pression sur un bouton pour dLAN (AES) 쎲 Réduction maximale intelligente et automatique de la consommation d'énergie.
쎲 Compatible avec tous les adaptateurs dLAN (200 Mbits/s et 500 Mbits/s) 쎲 Design compact favorisant un positionnement confortable dans toute la maison, dans chaque prise de courant murale.
à domicile via Wi-Fi.

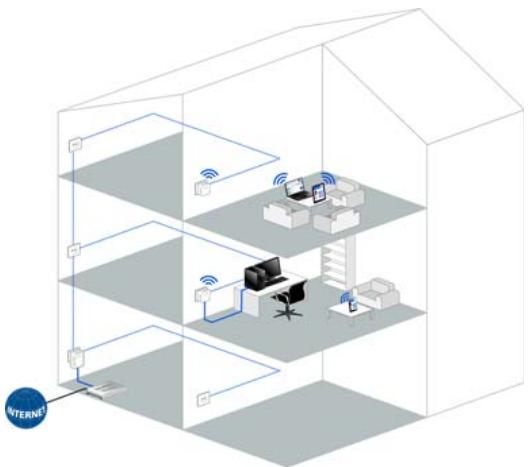

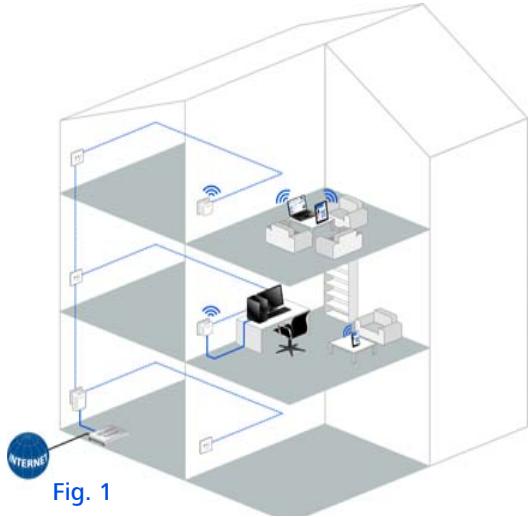

Le dLAN 500 WiFi complète votre réseau à domicile D'une part, les adaptateurs connectent les appareils réseau fixes comme les ordinateurs et le routeur Internet via dLAN (voir la Fig. 1), d'autre part ils intègrent les terminaux comme les smartphones, l'ordinateur portable et la tablette dans votre réseau via Wi-Fi. Chaque adaptateur dLAN 500 WiFi additionnel (par exemple un à chaque étage) vous facilite l'accès intégral à Internet via Wi-Fi ou dLAN partout dans la maison.
WiFi Move Technology est une fonction du dLAN 500 WiFi servant à synchroniser automatiquement l'ensemble des paramètres Wi-Fi de tous les adaptateurs dLAN 500 WiFi connectés à votre réseau à domicile. WiFi Move Technology est activé facilement en appuyant sur un bouton de l'adaptateur. Pour plus d'informations à ce sujet, veuillez consulter le chapitre 3 Démarrage rapide.

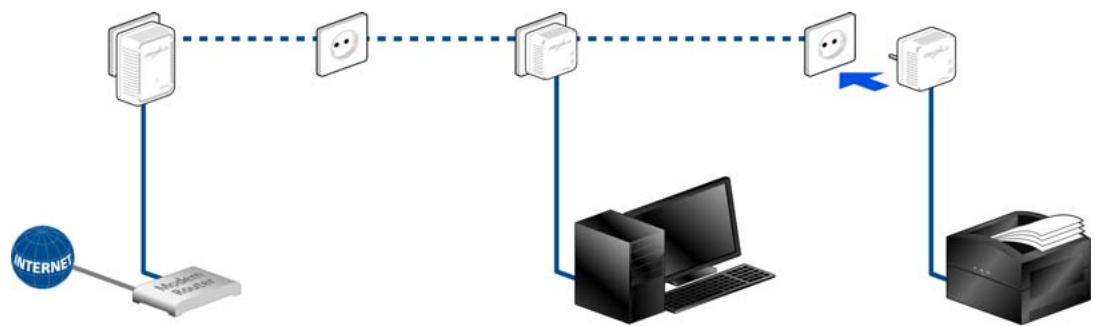

Etendre un réseau dLAN existant avec un nouveau dLAN 500 WiFi (Single Kit) Avant la mise en réseau, notez la clé Wi-Fi du dLAN 500 WiFi. Cette clé unique de l'adaptateur est imprimée sur l'étiquette au dos du boîtier. 햲
(env. Si vous ne voulez utiliser que la fonction Wi-Fi du dLAN 500 WiFi, branchez l'adaptateur dans une prise de courant murale sans rajouter aucun câble. Vous pouvez aussi relier le dLAN 500 WiFi au port Ethernet d'un appareil réseau (ordinateur, etc.) en utilisant un câble Ethernet classique. (voir 2.4 Exemples d'application)
Wi-Fi d'un dLAN 500 WiFi. Cette clé unique de l'adaptateur est imprimée sur l'étiquette au dos du boîtier. 햲
1 seconde). WiFi Move Technology, veuillez consulter les chapitres 2 Introduction et 6.5.7 WiFi Move Technology.
쎲 Au moyen de l'interface de configuration du dLAN 500 WiFi, vous pouvez configurer (entre autres) votre réseau Wi-Fi. Pour installer les logiciels, insérez le CD-ROM fourni dans le lecteur de CD de l'ordinateur.
Logiciels pour Mac (OS X) Dans le répertoire software mac vous trouverez le logiciel de configuration dLAN. Logiciels pour Linux (Ubuntu) Dans le répertoire software linux vous trouverez le logiciel de configuration dLAN.
Une option supplémentaire vous permet d'indiquer si vous acceptez d'envoyer à devolo les données de performances de votre adaptateur dLAN. Les données envoyées à devolo comprennent des données de devolo dLAN 500 WiFi
쑗 Par défaut, Wi-Fi est déjà actif et le cryptage dans le réseau sans fil est WPA2. La clé Wi-Fi par défaut pour l'installation initiale du dLAN 500 WiFi est la clé Wi-Fi de l'adaptateur.

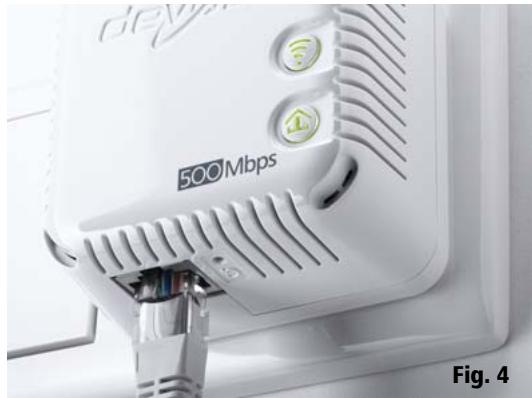

쑗 Pour désactiver le Wi-Fi, appuyez sur le bouton Wi-Fi pendant plus de 3 secondes. devolo dLAN 500 WiFi
쑗 Pour ensuite activer une nouvelle fois le WiFi, faites une pression courte sur le bouton Wi-Fi. 쎲 Activer le cryptage du réseau Wi-Fi avec WPS 쑗 Si l'adaptateur est dans l'état initial avec toutes les valeurs par défaut, appuyez brièvement sur le bouton Wi-Fi pour activer WPS. 쑗 Si la connexion Wi-Fi est désactivée et vous voulez activer WPS, appuyez deux fois sur le bouton Wi-Fi ; appuyez une fois pour activer le Wi-Fi, une fois pour activer WPS. WPS est une méthode de cryptage développée par Wi-Fi Alliance destinée à augmenter la sécurité d'un réseau à domicile sans fil. WPS facilite l'ajout de nouveaux périphériques dans un réseau existant. Les informations détaillées à ce sujet sont fournies au chapitre 6.5.6 Wi-Fi Protected Setup. 쎲 Voyants lumineux : les voyants lumineux intégrés (DEL) indiquent l'état du dLAN 500 WiFi par des clignotements différents ou un voyant stable : 쑗 La DEL est éteinte quand la connexion Wi-Fi est inactive.
쑗 Le pairing WPS est signalé par un clignotement rapide.
쎲 Cryptage du réseau dLAN 쑗 Pour crypter votre réseau dLAN individuellement, appuyez – en l'espace de 2 minutes – sur chaque bouton dLAN ou de cryptage de chaque adaptateur pendant env. 1 seconde (voir 5.1 Crypter le réseau dLAN par simple pression de bouton). 쑗 Pour supprimer un adaptateur dLAN du réseau, appuyez sur le bouton dLAN ou de cryptage de l'adaptateur voulu pendant au moins 10 secondes (voir 5.1 Crypter le réseau dLAN par simple pression de bouton). 쎲 Voyants lumineux : les voyants lumineux intégrés (DEL) indiquent l'état des fonctions dLAN du dLAN 500 WiFi par des clignotements différents ou un voyant stable :
쑗 La DEL clignote lentement. La connexion avec le réseau dLAN est coupée. Assurez-vous que l'adaptateur est relié correctement au circuit électrique et que l'opération de cryptage a été effectuée sans erreur. Pour plus d'informations à ce sujet, veuillez consulter les chapitres 4.4 Connecter dLAN 500 WiFi et 5 Réseau dLAN. 쑗 La DEL est verte. La connexion réseau permet le streaming HD vidéo. 쑗 La DEL est orange. La connexion réseau permet le streaming SD vidéo et les jeux en ligne. 쑗 La DEL est rouge. La connexion réseau permet le transfert de fichiers et l'accès à Internet. 쎲 WiFi Move Technology WiFi Move Technology est une fonction servant à synchroniser l'ensemble des paramètres Wi-Fi de tous les adaptateurs dLAN 500 WiFi connectés à votre réseau à domicile. 쑗 Appuyez – dans un délai de deux minutes – d'abord sur le bouton dLAN du dLAN 500 WiFi déjà installé (env. 1 seconde) et ensuite sur le bouton dLAN du nouveau dLAN 500 WiFi (env. 1 seconde).
Pour plus d'informations sur WiFi Move Technology, veuillez consulter le chapitre 6.5.7 WiFi Move Technology.
Le bouton de réinitialisation (à côté de la prise réseau) a deux fonctions différentes : 쎲 L'adaptateur effectue un redémarrage quand vous appuyez sur le bouton de réinitialisation pendant moins de 10 secondes. 쎲 Pour réinitialiser le dLAN 500 WiFi et restaurer la configuration par défaut, appuyez sur ce bouton pendant plus de 10 secondes. Nous attirons votre attention sur le fait que tous vos réglages personnalisés seront perdus ! Pour actionner le bouton de réinitialisation, servez-vous de la pointe d'une agrafe.
Pour éteindre le dLAN 500 WiFi ou pour le couper du secteur, débranchezle de la prise murale.
Avant la mise en réseau, notez la clé Wi-Fi du dLAN 500 WiFi. Cette clé unique de l'adaptateur est imprimée sur l'étiquette au dos du boîtier. 햲
Mise en service 25 smartphone via Wi-Fi, saisissez la clé Wi-Fi de l'adaptateur dans le champ de sécurité réseau. 햶
쎲 Le logiciel dLAN Cockpit détecte tous les adaptateurs dLAN à portée dans votre réseau dLAN, affiche les informations sur la connexion et crypte votre réseau dLAN individuellement. 쎲 Au moyen de l'interface de configuration du dLAN 500 WiFi, vous pouvez configurer (entre autres) votre réseau Wi-Fi. Pour installer les logiciels, insérez le CD-ROM fourni dans le lecteur de CD de l'ordinateur.
5.2 dLAN Cockpit App.
Dans le répertoire software mac vous trouverez le logiciel de configuration dLAN. Logiciels pour Linux (Ubuntu) Dans le répertoire software linux vous trouverez le logiciel de configuration dLAN. devolo dLAN 500 WiFi
쎲 Grâce à cette utilisation commune d'un mot de passe dLAN, on crée un réseau dLAN privé. 쎲 L'utilisation commune du mot de passe dLAN sert aussi bien à contrôler l'accès au réseau dLAN qu'à crypter les données transmises et donc à sécuriser le réseau. Le mot de passe dLAN peut être activé de plusieurs manières : 쎲 automatiquement, au moyen du bouton de cryptage (voir 5.1 Crypter le réseau dLAN par simple pression de bouton) 쎲 manuellement, à l'aide des logiciels dLAN Cockpit (voir 5.3 dLAN Cockpit) ou dLAN Cockpit App (voir 5.2 dLAN Cockpit App) 쎲 en entrant le mot de passe dLAN dans l'interface de configuration de l'adaptateur (voir 5 Configuration du réseau).
Pour crypter un réseau dLAN dans lequel tous les appareils dLAN ont un bouton de cryptage, appuyez simplement sur ce bouton. En appuyant sur ce bouton, votre réseau dLAN est sécurisé au moyen d'un mot de passe aléatoire. Fig. 5

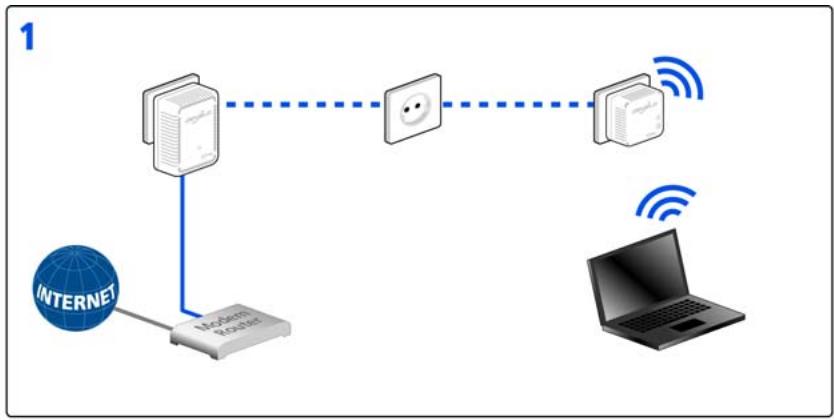

à l'aide des différents scénarios de réseau possibles : Cryptage dans un nouveau réseau dLAN avec un dLAN 500 WiFi et un dLAN 500 duo Après avoir connecté correctement les deux adaptateurs, appuyez – dans un délai de deux minutes – d'abord sur le bouton de cryptage du dLAN 500 duo (env. 1 seconde) et ensuite sur le bouton dLAN du dLAN 500 WiFi (env. 1 seconde). Terminé ! Votre réseau dLAN est maintenant protégé contre les accès non autorisés.
– d'abord sur le bouton de cryptage (env. 1 seconde)
Terminé ! Le nouveau dLAN 500 WiFi est intégré dans votre réseau. Pour intégrer d'autres adaptateurs dans votre réseau, procédez comme nous venons de le décrire.
햲 Après avoir incorporé le dLAN 500 WiFi dans votre réseau à domicile comme décrit au chapitre 3.4 Connecter dLAN 500 AV Wireless+ et téléchargé dLAN Cockpit App, appuyez sur l'icône dLAN Cockpit pour accéder au menu principal. 햳 Pour connecter le dLAN 500 WiFi à votre smartphone ou à votre tablette, sélectionnez My dLAN.
Le menu de dLAN Cockpit s'adapte automatiquement à la position (horizontale/verticale) du smartphone ou de la tablette. L'affichage actif au moment où le smartphone ou la tablette passe en mode d'économie d'énergie est rétabli quand l'écran est de nouveau activé.
Pour faire défiler la liste des adaptateurs, faites glisser votre doigt sur l'écran (droite/gauche ou haut/bas). L'icône de la maison indique la connexion via dLAN. L'icône WLAN indique la connexion via WiFi. Le diagramme à barres indique la qualité de la connexion. Le taux de transfert est indiqué en Mbits/s. Pour consulter la vitesse de transmission d'un adaptateur vers un autre périphérique, appuyez sur l'adaptateur voulu.
Pour supprimer les adaptateurs connectés, appuyez sur la corbeille.
Pour afficher le menu de configuration d'un adaptateur, appuyez sur l'icône de l'engrenage de l'adaptateur voulu. Vous avez la possibilité d'attribuer un nom à l'adaptateur ou de le renommer, ou de réinitialiser l'adaptateur avec les valeurs par défaut usine. Vous pouvez aussi consulter les propriétés de l'adaptateur, par exemple la version du micrologiciel et l'adresse MAC individuelle.
L'utilisation des fonctions du menu au bord inférieur de l'écran est intuitive. Suivant le sous-menu, les fonctions affichées sont les suivantes :
Pour des raisons de sécurité, nous recommandons de personnaliser le mot de passe après l'installation.

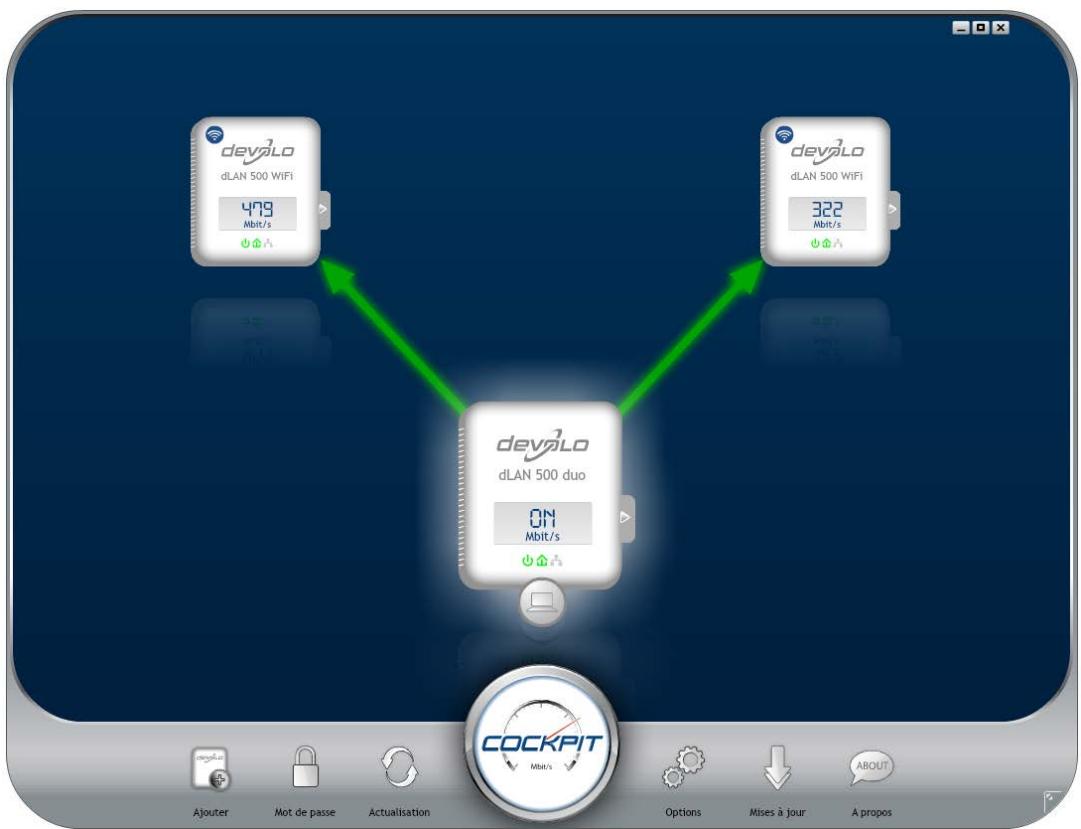

L'utilisation de dLAN Cockpit est conviviale et intuitive grâce à son interface graphique logique. Après l'installation des logiciels devolo, vous trouverez cette
L'adaptateur mis en évidence au centre du réseau dLAN par l'icône ci-contre symbolise le périphérique connecté localement. Si vous avez connecté localement plusieurs périphériques dLAN, vous pouvez basculer de l'un à l'autre. Cliquez sur l'icône de l'adaptateur voulu pour activer le périphérique dLAN correspondant et le mettre en évidence.
쎲 en cliquant sur les onglets visibles sur le côté de chaque adaptateur affiché. Pour mettre à jour l'affichage des périphériques détectés (si la mise à jour n'est pas automatique), cliquez sur le bouton Actualisation.
쎲 vert : La connexion réseau permet le streaming HD vidéo. 쎲 orange : La connexion réseau permet le streaming SD vidéo et jeux en ligne. 쎲 rouge : La connexion réseau permet le transfert de fichiers et l'accès à Internet. Pendant qu'un adaptateur envoie des données à un autre, le débit binaire est affiché sur l'adaptateur mis en évidence.
Les options disponibles sont l'attribution d'un nom supplémentaire, la restauration des valeurs par défaut en usine de l'adaptateur, ou la suppression d'un périphérique du réseau dLAN existant. Les options de réglage indiquées cidessus varient suivant les fonctions et l'équipement de votre adaptateur. Vous pouvez aussi indiquer ici, si les données de performance de transfert des adaptateurs dLAN doivent être transmises à devolo.
En nous envoyant ces données, vous nous aidez à continuer d'améliorer nos produits. L'aide d'optimisation contient des remarques concernant l'installation et des informations sur les réglages optimaux de la connexion entre les adaptateurs.
Ajoutez maintenant tous les adaptateurs dLAN voulus à votre réseau dLAN en sélectionnant le bouton Ajouter. Vous avez besoin à cet effet du code de sécurité à 16 caractères des adaptateurs, qui se trouve sur une étiquette du boîtier. Entrez ce code dans le champ Numéro de sécurité et confirmez en cliquant sur OK. Si le numéro de sécurité est correct et le périphérique peut être joint dans le réseau dLAN,
Entrer le mot de passe réseau Après avoir ajouté tous les périphériques dLAN voulus dans votre réseau dLAN, sélectionnez le bouton Mot de passe pour attribuer un mot de passe réseau commun valable pour tous les adaptateurs enregistrés dans le réseau.
Ajouter des adaptateurs. Le mot de passe réseau actif est attribué automatiquement au nouvel adaptateur ajouté.
Pour utiliser un mot de passe personnel avec au moins 8 caractères de longueur, entrez-le dans le champ de saisie Mot de passe réseau. Vous pouvez aussi appuyer sur le bouton Générer un mot de passe sûr pour attribuer automatiquement un mot de passe très sûr. Pour appliquer le mot de passe par défaut de l'adaptateur dLAN, appuyez sur le bouton Mot de passe initial. Normalement, l'affichage du mot de passe est masqué pour des raisons de sécurité. Si vous voulez lire le mot de passe dans le champ de saisie, activez l'option Afficher les caractères. Le mot de passe standard est HomePlugAV. En attribuant un mot de passe spécifique à un adaptateur choisi, vous excluez cet adaptateur du reste du réseau dLAN. devolo dLAN 500 WiFi

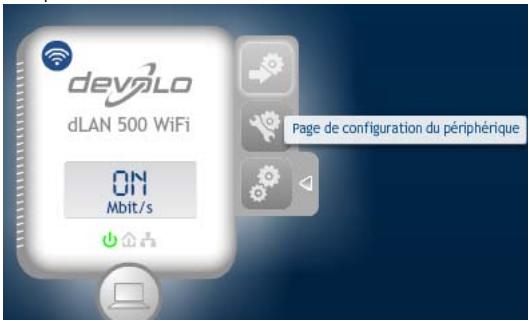

Vous accédez à l'interface de configuration du dLAN 500 WiFi de plusieurs manières : 쎲 En utilisant dLAN Cockpit App sur votre smartphone ou votre tablette : pour accéder à l'interface de configuration de l'adaptateur, appuyez sur la roue dentée/flèche sur la page d'aperçu général de dLAN Cockpit App. Pour la description détaillée de dLAN Cockpit App, consultez le chapitre 5.2 dLAN Cockpit App.

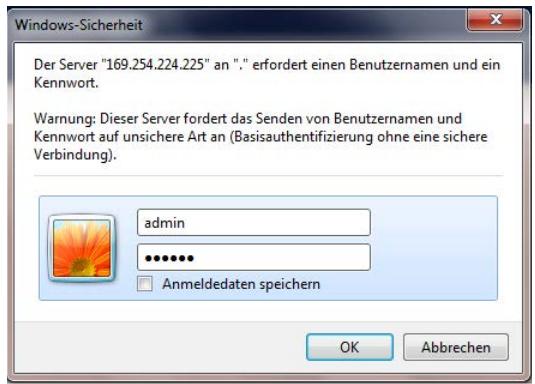

Par défaut, vous accédez directement à l'interface de configuration. Si vous avez défini un mot de passe de connexion au moyen de l'option Configuration du périphérique Sécurité, tapez ce mot de passe (voir 6.4.1 Sécurité du périphérique).
Tous les programmes devolo
Cliquez sur Retour pour quitter une page de l'interface de configuration. Sélectionnez la langue voulue dans la liste déroulante des langues.
쎲 Les réglages des périphériques concernant la sécurité, le réseau, dLAN et l'heure sont modifiés et ajustés dans le menu Configuration du périphérique. 쎲 Le menu Configuration du WLAN sert à modifier les réglages du réseau sans fil. 쎲 Le menu Gestion permet de restaurer les valeurs par défaut, de sauvegarder et de charger vos configurations individuelles. Vous pouvez aussi mettre à jour le micrologiciel de votre dLAN 500 WiFi dans ce menu.
Pour ajouter des adaptateurs supplémentaires dans votre réseau dLAN, cliquez ou appuyez sur Ajouter un adaptateur. Entrez le numéro de sécurité de l'adaptateur dLAN dans le champ ID de sécurité et confirmez en appuyant sur Enregistrer.
(voir 6.5 Configuration du WLAN). Pour afficher tous les périphériques Wi-Fi connus, cliquez sur la flèche Contrôleur Wi-Fi. Chaque station Wi-Fi détectée depuis le dernier démarrage du système est
En cliquant ou en appuyant sur l'icône du cadenas du point d'accès, vous accédez directement au menu Paramètres WLAN (voir 6.5.1 Point d'accès) dans lequel vous effectuez les réglages concernant la sécurité du réseau sans fil.
Cette partie indique l'état de la connexion réseau.
Mot de passe Cette zone sert à définir le mot de passe de connexion pour l'accès à l'interface de configuration.
Le nom d'utilisateur admin ne peut pas être modifié.
Vous pouvez aussi attribuer une adresse IP invariable en saisissant une adresse IP dans le champ Adresse IP (p.ex. 192.168.0.249) et un masque de sous-réseau dans le champ Masque de réseau (p.ex. 255.255.255.0). En cas d'oubli de l'adresse IP de votre dLAN 500 WiFi, suivez les instructions fournies au chapitre 6.1 Ouvrir l'interface de configuration incorporée.
L'option Synchroniser la date et l'heure automatiquement est active par défaut pour que le devolo dLAN 500 WiFi
Le mot de passe dLAN par défaut est HomePlugAV.
Précisez votre Fuseau horaire et le Serveur de temps. Si vous activez l'option Ajuster l'horloge automatiquement à l'heure d'été, le dLAN 500 WiFi règle l'heure d'été automatiquement. Pour pouvoir utiliser le programmeur horaire du réseau sans fil (voir 6.5.5 Programmeur horaire du WLAN), la synchronisation avec le serveur de temps Internet doit être assurée. À cet effet,
Le mode de fonctionnement de l'adaptateur est affiché dans 6.3 Résumé de l'état.
Notez que la connexion sans fil avec le dLAN 500 WiFi sera coupée dès que vous enregistrez ce réglage. Dans ce cas, configurez l'adaptateur via Ethernet ou dLAN.
Le SSID décrit le nom de votre réseau sans fil. Vous pouvez voir ce nom quand vous établissez la connexion avec un réseau sans fil et donc identifier le sous-réseau voulu. Si vous cochez la case Cacher SSID, votre réseau sans fil est invisible. Dans ce cas, les participants au réseau doivent connaître le numéro SSID exact et l'entrer manuellement pour pouvoir établir la liaison. Certaines cartes Wi-Fi ont des difficultés à établir la liaison avec de tels réseaux sans fil invisibles. Si l'établissement de la liaison est problématique si le SSID est caché, essayez en premier de vous connecter quand le SSID est visible, et cachez-le seulement après. Pour l'exploitation en tant que point d'accès, un canal (d'émission) doit être choisi. Treize canaux sont disponibles. Nous recommandons de conserver le réglage par défaut Auto, car ainsi le dLAN 500 WiFi choisit le canal automatiquement à intervalles réguliers. En d'autres termes, si la dernière station connectée se dédevolo dLAN 500 WiFi
Sécurité d'exploitation Si les données ne sont pas cryptées, elles sont transmises des clients au dLAN 500 WiFi sans protection dans votre réseau sans fil, et un mot de passe n'est pas demandé non plus pour la connexion. Si aucune mesure de sécurité supplémentaire n'est configurée, comme p.ex. un filtre Wi-Fi (voir le chapitre 6.5.3 Filtres WLAN), des tiers peuvent accéder à votre réseau à tout moment et utiliser votre accès Internet (parfois avec des mauvaises intentions). Chaque accès est visible dans le contrôleur WIFI (voir le chapitre 6.3.2 État du WLAN). Pour sécuriser la transmission des données dans votre réseau sans fil, vous avez le choix entre deux méthodes de cryptage. 쎲 La norme WEP plus ancienne et moins performante protège la communication avec une clé de 10 caractères ou de 26 caractères. Entrez une suite de caractères hexadécimaux de la longueur voulue dans le champ Code.
Une clé WEP est un numéro hexadécimal de 26 caractères au maximum (de 0 à 9 et de A à F, par exemple 8AF34597FF5KK6LM4DF3OP2JK1). Ce numéro ne doit contenir aucun autre caractère spécial, par exemple pas de double point. 쎲 Les méthodes WPA et WPA2 (Wi-Fi Protected Access) plus modernes permettent d'utiliser une clé individuelle formée de lettres et de chiffres avec une longueur maximale de 63 signes. Cette clé peut être saisie directement avec le clavier sans devoir la convertir en nombre hexadécimal au préalable (comme pour WEP). Le champ Mode sert à restreindre l'accès des clients au dLAN 500 WiFi à la méthode choisie. Enregistrez toutes les modifications effectuées avant de quitter cette page de configuration. Il est recommandé de toujours activer le cryptage dans votre réseau sans fil. Sinon, toute personne à portée radio pourrait s'introduire dans votre réseau et utiliser votre accès Internet abusivement. Si possible, utilisez toujours le mécanisme de cryptage WPA2. Utilisez WEP uniquement si l'un de vos périphériques sans fil ne prend pas en charge un mécanisme plus moderne. devolo dLAN 500 WiFi
Si vous souhaitez limiter la durée d'utilisation de l'accès Invité, activez l'option Désactiver l'accès Invité automatiquement après ... et sélectionnez la durée dans le menu déroulant.
Sécurité d'exploitation Il est recommandé de crypter l'accès Invité pour éviter qu'un autre utilisateur à portée du point d'accès Wi-Fi s'introduise dans votre réseau et utilise votre accès Internet. Les mécanismes de sécurité disponibles sont WPA et WPA2 (Wi-Fi Protected Access). Les méthodes WPA et WPA2 (Wi-Fi Protected Access) permettent d'utiliser une clé individuelle formée de lettres et de chiffres avec une longueur maximale de 63 signes. Cette clé peut être saisie directement avec le clavier sans devoir la convertir en nombre hexadécimal au préalable. Le champ Mode sert à restreindre l'accès au dLAN 500 WiFi à la méthode choisie.
Pour utiliser le filtre Wi-Fi, sélectionnez l'option Activer le filtre. À présent, vous pouvez ajouter manuellement des périphériques réseau autorisés à accéder à votre dLAN 500 WiFi en précisant leur adresse MAC, ou sélectionner les candidats voulus dans la liste des périphériques connus (voir 6.3.2 État du WLAN Contrôleur WIFI). Cliquez sur Ajouter après chaque adresse MAC entrée. Stations WLAN disponibles Les composants réseau ou les stations connectées avec votre dLAN 500 WiFi sont indiquées automatiquement : pour autoriser l'accès au dLAN 500 WiFi à une station déjà connectée, sélectionnez simplement l'adresse MAC du composant dans la liste et cliquez sur Ajouter. Ce composant figure ensuite sous Stations Wi-Fi disponibles. Pour supprimer une station autorisée à accéder, sélectionnez son adresse MAC et cliquez sur Effacer la sélection.
N'oubliez pas de cliquer sur le bouton Enregistrer après avoir entré l'adresse MAC. Si les valeurs entrées sont incorrectes (p.ex. parce que les double points manquent), un message d'erreur est affiché.
Songez aussi à entrer l'adresse MAC de votre propre ordinateur si celui-ci se connecte au dLAN 500 WiFi par Wi-Fi. En cas d'oubli, votre ordinateur ne pourrait plus accéder au réseau sans fil dès que vous activez le filtre Wi-Fi !
Cette fonction vous permet de limiter le temps d'utilisation de l'accès Internet de certaines stations. Pour protéger vos enfants contre l'utilisation excessive d'Internet, cette fonction vous donne la possibilité de préciser le nombre d'heures par jour pendant lesquelles ils peuvent surfer sur Internet. L'utilisation du contrôle parental requiert au préalable la synchronisation avec le serveur de temps Internet. À cet effet, le serveur de temps (Configuration du périphérique Date et heure Récupérer la date et l'heure automatiquement) du dLAN 500 WiFi doit être activé et une connexion Internet active est requise (voir 6.4.4 Serveur de temps). Le serveur de temps est actif par défaut. Si vous voulez définir un contingent de temps journalier, activez l'option Activer le contrôle parental. Entrez les adresses MAC des stations pour lesquelles vous voulez définir un contingent de temps. Vous pouvez entrer les adresses MAC manuellement ou les sédevolo dLAN 500 WiFi
Cette partie contient la liste de toutes les stations concernées par une limitation de la durée d'utilisation d'Internet.
Pour effacer une station dans la liste, sélectionnez la ligne voulue et cliquez sur Effacer la sélection.
En cliquant ou en appuyant sur Modifier, vous accédez au menu de configuration du contingent de temps. Si vous voulez que le contingent de temps soit surveillé, activez l'option La limite de temps configurée est surveillée.

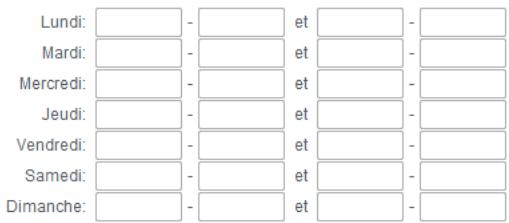

Programmeur horaire du WLAN.)
(Configuration du périphérique Date et heure Récupérer la date et l'heure automatiquement) du dLAN 500 WiFi doit être actif et une connexion Internet active est requise (voir 6.4.4 Serveur de temps). Le serveur de temps est actif par défaut. Pour utiliser le programmeur horaire , cochez la case Activer le programmeur horaire. Le programmeur horaire permet d'activer ou de désactiver le réseau sans fil automatiquement à l'heure voulue. Pour chaque jour de semaine, vous avez la possibilité de définir deux périodes pendant lesquelles le réseau
Notez que le réseau sans fil reste actif tant que le dLAN 500 WiFi détecte des stations connectées. Le réseau sans fil n'est désactivé qu'au moment où la dernière station se déconnecte. La désactivation ou l'activation manuelle (par bouton-poussoir ou en cliquant sur un bouton de l'interface utilisateur) du point d'accès est toujours prioritaire par rapport à la programmation automatique. La programmation horaire telle qu'elle est réglée est de nouveau valable automatiquement lors de la période suivante définie.
쑗 en sélectionnant Configuration du Wi-Fi WiFi Protected Setup (WPS) dans l'interface de configuration, puis cliquez sur le bouton Démarrer la configuration. 햳
Wi-Fi à ajouter, ou sur le bouton WPS de l'interface de configuration. Les périphériques se communiquent maintenant leurs clés de sécurité et établissent une liaison Wi-Fi sécurisée. Le clignotement du voyant DEL Wi-Fi à l'avant du boîtier indique que la procédure de synchronisation est en cours.
Configuration du Wi-Fi WiFi Protected Setup (WPS) PIN de l'interface de configuration et commencez la procédure de cryptage en
Wi-Fi à ajouter et entrez le code PIN sélectionnée pour le dLAN 500 WiFi. Confirmez la procédure de cryptage comme décrit. Les périphériques se communiquent maintenant leurs clés de sécurité et établissent une liaison Wi-Fi sécurisée. Le clignotement du voyant DEL Wi-Fi à l'avant du boîtier indique que la procédure de synchronisation est en cours.
쎲 si dans le menu Configuration du Wi-Fi Point d'accès, l'option Pas de cryptage ou WEP est sélectionnée, WPA2 est activé automatiquement. Le nouveau mot de passe généré est affiché dans Configuration du Wi-Fi Point d'accès dans le champ Code. 쎲 si dans le menu Configuration du Wi-Fi Point d'accès, l'option WEP est sélectionnée, WPA2 est activé automatiquement. Le nouveau mot de passe généré est affiché dans Configuradevolo dLAN 500 WiFi
Code. 쎲 si dans le menu Configuration du WLAN Point d'accès, l'option WPA est sélectionnée, cette option reste inchangée avec le mot de passe attribué précédemment. 쎲 si dans le menu Configuration du WLAN Point d'accès, l'option WPA2 est sélectionnée, cette option reste inchangée avec le mot de passe attribué précédemment.
WiFi Move Technology est une fonction servant à synchroniser les paramètres Wi-Fi de tous les adaptateurs dLAN 500 WiFi connectés à votre réseau à domicile. Prise en charge de WiFi Move Technology active
Pour sauvegarder la configuration active dans un fichier sur votre ordinateur, sélectionnez le bouton correspondant dans le menu Gestion Enregistrer le
Le menu Gestion Restaurer la configuration du périphérique sert à charger un fichier de configuration créé précédemment dans le dLAN 500 WiFi. Sélectionnez le fichier voulu en cliquant sur le bouton
site Internet. Ces nouvelles versions contiennent par exemple des corrections des fonctions ou des nouvelles fonctions.
évitez d'utiliser le réseau sans fil.

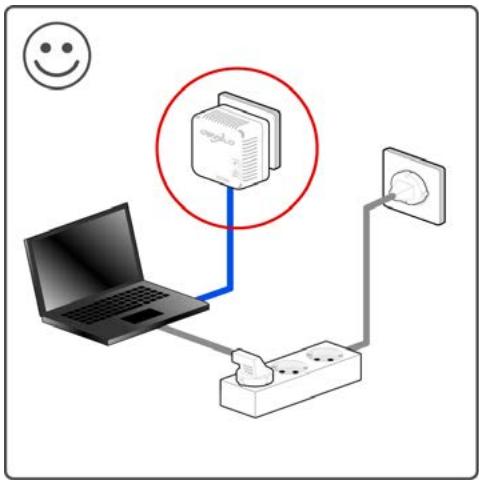

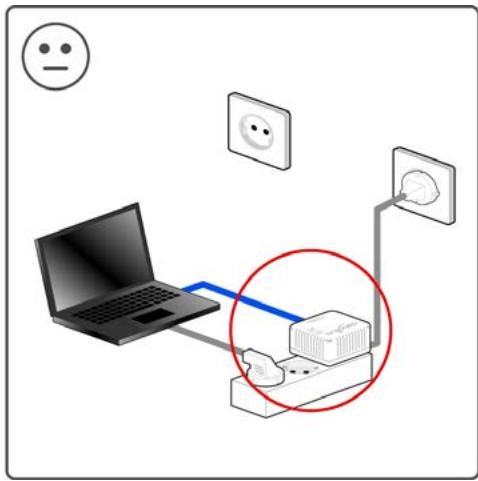

«règles de connexion» suivantes :
쎲 Branchez les appareils dans des prises différentes et évitez d'utiliser le même bloc multiprises.
N'essayez pas d'entretenir vous-même le produit mais adressez-vous exclusivement à du personnel qualifié pour sa maintenance ! Il y a un risque d'électrocution ! 쎲 Utilisez le produit uniquement dans un local sec. 쎲 Pour le branchement de l'appareil, utilisez toujours le câble réseau fourni. La prise murale devrait se trouver à portée de l'appareil réseau connecté. L'accès au dLAN 500 WiFi relié à l'appareil réseau par câble ne devrait en aucun cas être obstrué. 쎲 N'introduisez aucun objet dans les ouvertures du produit. devolo dLAN 500 WiFi
쎲 Pour couper l'alimentation du produit, débranchez la prise de courant. 쎲 N'exposez pas le produit au rayonnement direct du soleil. 쎲 Les fentes et ouvertures présentes sur le boîtier de l'appareil servent à l'aération de l'appareil et ne doivent être ni obturées ni recouvertes. 쎲 Le produit ne doit pas être placé à proximité immédiate d'un radiateur. 쎲 Le produit devrait uniquement être placé à des endroits assurant une aération suffisante. 쎲 Avant de nettoyer le produit, débranchez-le. Pour nettoyer l'appareil, n'utilisez jamais de l'eau, des produits dissolvants, du benzène, de l'alcool ou autres produits nettoyants agressifs sous peine d'endommager son boîtier. Utilisez uniquement un chiffon humide. 쎲 Le produit doit uniquement être exploité sur un réseau d'alimentation électrique correspondant aux spécifications indiquées sur sa plaquette signalétique. Si vous n'êtes pas sûr du type de réseau d'alimentation électrique dont vous disposez, veuillez contacter votre revendeur ou votre fournisseur d'électricité.
쎲 En cas de sinistre, débranchez le produit de l'installation électrique et adressez-vous au service après-vente. On parle de sinistre dans les cas suivants : 쑗 La prise est endommagée. Il y a un risque d'électrocution !
쑗 Le produit a été exposé à la pluie ou mis en contact avec de l'eau. 쑗 Le produit ne fonctionne pas bien que toutes les instructions d'utilisation aient été suivies à la lettre. 쑗 Le boîtier du produit est endommagé.
Nous accordons ces conditions générales de garantie de devolo AG aux acheteurs de produits devolo. Elles complètent le droit à la garantie défini par la loi, sous réserve des conditions suivantes : 1 a)
Les composants présentant des vices de fabrication ou de matière seront, au choix de devolo, remplacés ou réparés gratuitement à condition qu'ils aient été manipulés correctement et que le mode d'emploi ait été respecté. En guise d'alternative, devolo se réserve le droit d'échanger l'appareil défectueux par un appareil de remplacement doté de fonctions et de caractéristiques identiques. Les manuels et logiciels éventuellement fournis avec le matériel sont exclus de la garantie.
Le symbole de poubelle barrée qui se trouve sur l'appareil signifie que cet adaptateur est un appareil électrique ou électronique soumis à la réglementation allemande sur les appareils électriques
Tout endommagement reconnaissable de l'extérieur (par exemple boîtier endommagé) survenu lors du transport doit être signalé immédiatement à l'entreprise de transport ainsi qu' à l'expéditeur. Tout endommagement non décelable de l'extérieur doit être signalé immédiatement après constatation, au plus tard 3 jours après la livraison et par écrit à l'entreprise de transport ainsi qu' à l'expéditeur.
S'il s'avère que le défaut du produit a été provoqué par du matériel défectueux d'un autre constructeur, par une erreur de logiciel, par une mauvaise installation ou manipulation, devolo se réserve le droit de facturer les frais de vérification à l'acquéreur. 6
La garantie est exclue en particulier dans les cas suivants :
