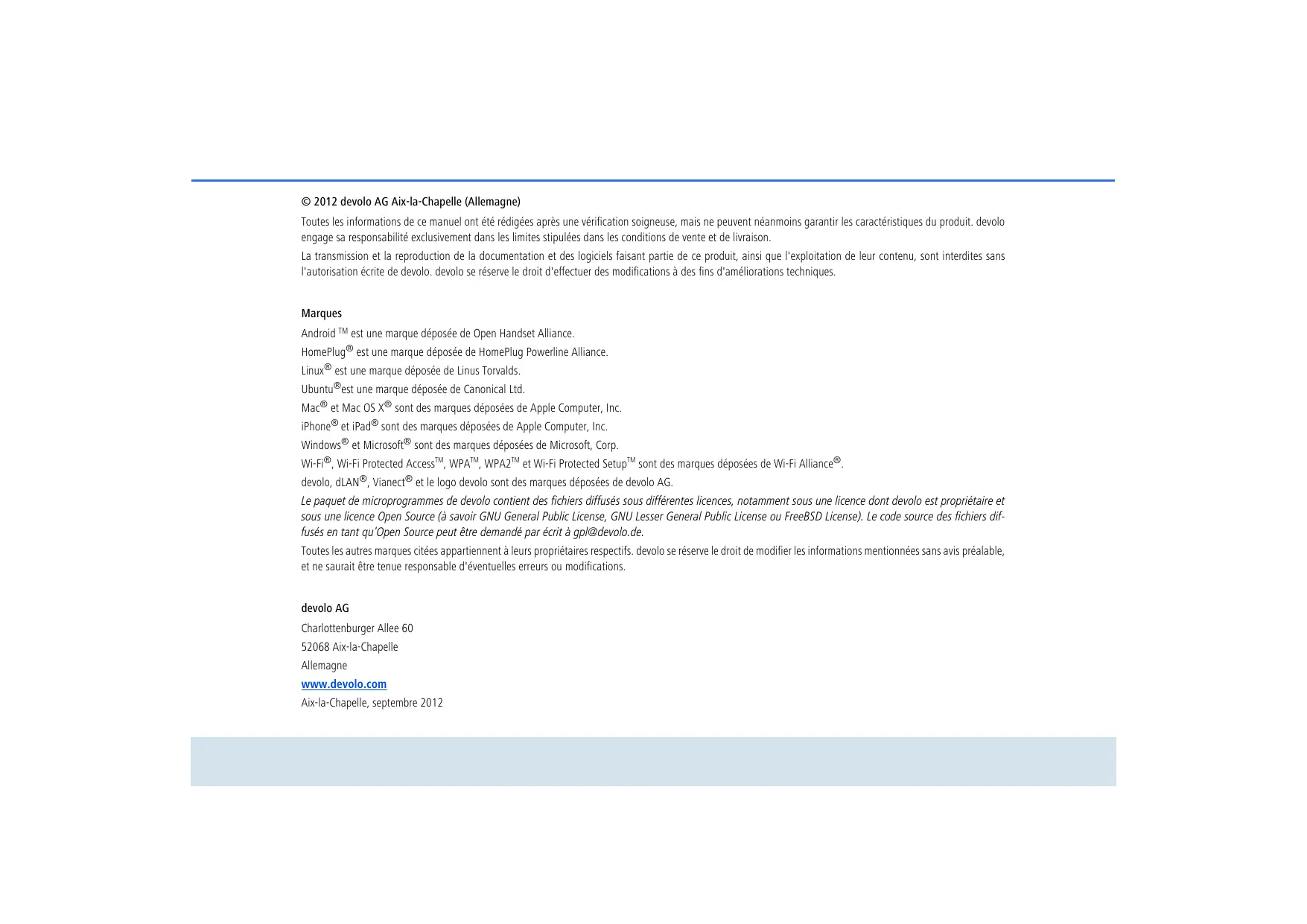

Android TM est une marque déposée de Open Handset Alliance. HomePlug® est une marque déposée de HomePlug Powerline Alliance. Linux® est une marque déposée de Linus Torvalds. Ubuntu®est une marque déposée de Canonical Ltd. Mac® et Mac OS X® sont des marques déposées de Apple Computer, Inc. iPhone® et iPad® sont des marques déposées de Apple Computer, Inc. Windows® et Microsoft® sont des marques déposées de Microsoft, Corp. Wi-Fi®, Wi-Fi Protected AccessTM, WPATM, WPA2TM et Wi-Fi Protected SetupTM sont des marques déposées de Wi-Fi Alliance®. devolo, dLAN®, Vianect® et le logo devolo sont des marques déposées de devolo AG. Le paquet de microprogrammes de devolo contient des fichiers diffusés sous différentes licences, notamment sous une licence dont devolo est propriétaire et sous une licence Open Source (à savoir GNU General Public License, GNU Lesser General Public License ou FreeBSD License). Le code source des fichiers diffusés en tant qu'Open Source peut être demandé par écrit à gpl@devolo.de. Toutes les autres marques citées appartiennent à leurs propriétaires respectifs. devolo se réserve le droit de modifier les informations mentionnées sans avis préalable, et ne saurait être tenue responsable d'éventuelles erreurs ou modifications. devolo AG Charlottenburger Allee 60 52068 Aix-la-Chapelle Allemagne www.devolo.com Avec le dLAN 500 AV Wireless+ et à l'aide de dLAN Cockpit App pour les smartphones et les tablettes tactiles, vous avez tous les périphériques dLAN et Wi-Fi de votre réseau à domicile à l'œil, à tout moment et en tout endroit.
Description des symboles Dans cette section, nous vous fournissons une description succincte des différents symboles et de leur signification. Remarque très importante dont le nonrespect peut entraîner des dommages.
« dLAN » et du « Wi-Fi » ainsi qu'une présentation des produits dLAN 500 AV Wireless+ et dLAN Cockpit App au chapitre 2, vous apprendrez au chapitre 3 com-
1.2 Conformité CE Le produit est conforme aux exigences techniques de la directive 1999/5/EC (R&TTE) ainsi qu'autres dispositions applicables du FTEG. Il est conçu pour être utilisé au sein de la Communauté européenne et en Suisse. Le produit est un équipement de la classe A et peut causer des perturbations radio dans la zone d'habitation.
EN harmonisées justifie du respect de ces directives. La déclaration de conformité CE relative à ce produit est indiquée sur le CD produit fourni, sous CE. La plage de tension autorisée pour l'exploitation de l'appareil et la consommation d'énergie sont indiquées sur l'étiquette au dos de l'appareil. Vous pouvez télécharger toute autre information technique depuis le site internet www.devolo.com.
Dans dLAN (direct Local Area Network), le réseau de câbles électriques posés dans les murs de la maison est utilisé pour transmettre les données entre les ordinateurs et les autres composants réseaux, connecté par adapteurs correspandants. Chaque prise de courant murale devient alors un accès réseau. Pour transmettre les données, celles-ci sont transformées (« modulées ») et envoyées dans les câbles électriques sous forme de signal. La technologie ultramoderne garantit que le courant électrique et le réseau de données ne se gênent mutuellement. dLAN est synonyme d'une interconnexion rapide et fiable. Les informations transmises sont cryptées automatiquement avec un mot de passe pour éviter qu'elles soient interceptées et lues.
WLAN n'est réalisable que dans la même pièce. Comme l'accès au réseau sans fil ne peut pas être contrôlé comme dans un réseau filaire (par câble réseau) ou dans le réseau dLAN (par câble électrique), la transmission libre des données par voie aérienne réclame naturellement des techniques de sécurisation particulières. C'est pourquoi toute une série de mesures de sécurité ont été développées, par exemple le masquage du nom du réseau (SSID), le cryptage des

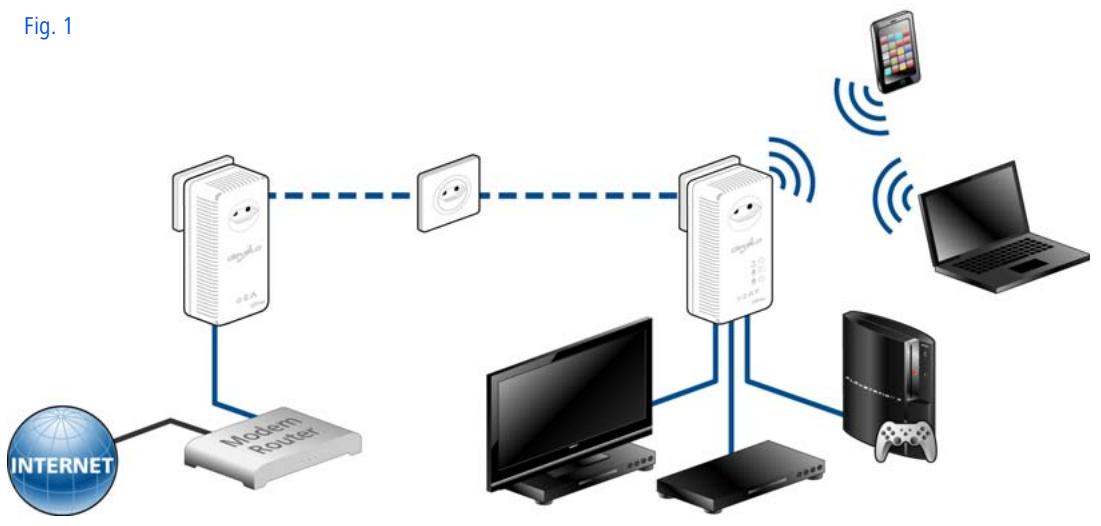

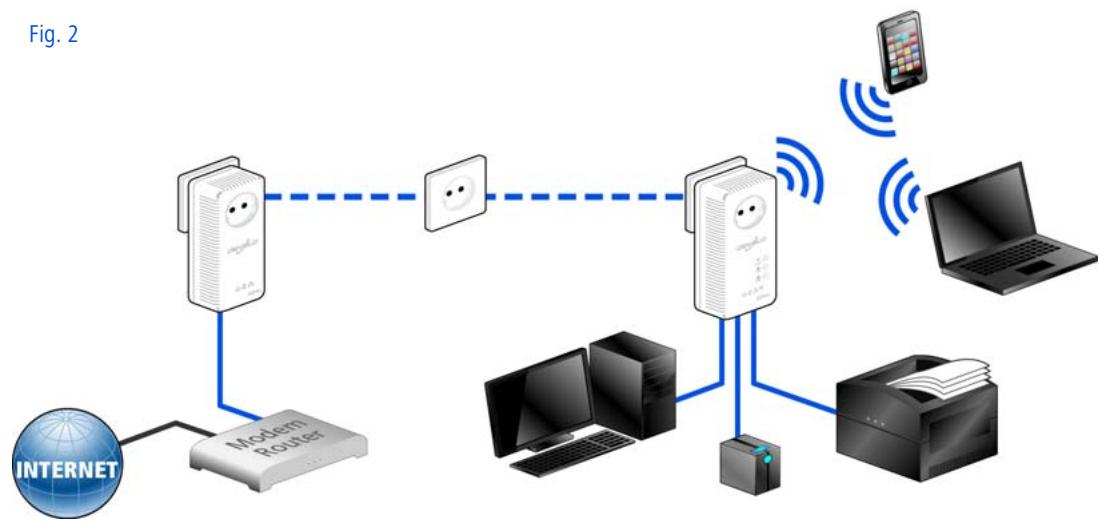

쎲 L'adaptateur assure la connexion optimale des terminaux sans fil via Wi-Fi, par exemple pour l'ordinateur portable, les smartphones ou les tablettes (Apple/Android). 쎲 Finalement, dLAN permet de raccorder plusieurs pièces au réseau sans problème via les câbles électriques et chaque prise de courant murale devient un point d'accès Wi-Fi avec une excellent qualité de réception. 쎲 Grâce à la prise de courant intégrée, il est possible de brancher des blocs multiprises et d'autres appareils avec une intensité de courant jusqu'à 16 ampères. 쎲 Le dLAN 500 AV Wireless+ est le chaînon entre dLAN Cockpit App et le réseau dLAN. Il collecte toutes les données dLAN dans le réseau local et les transmet à dLAN Cockpit App sur requête.

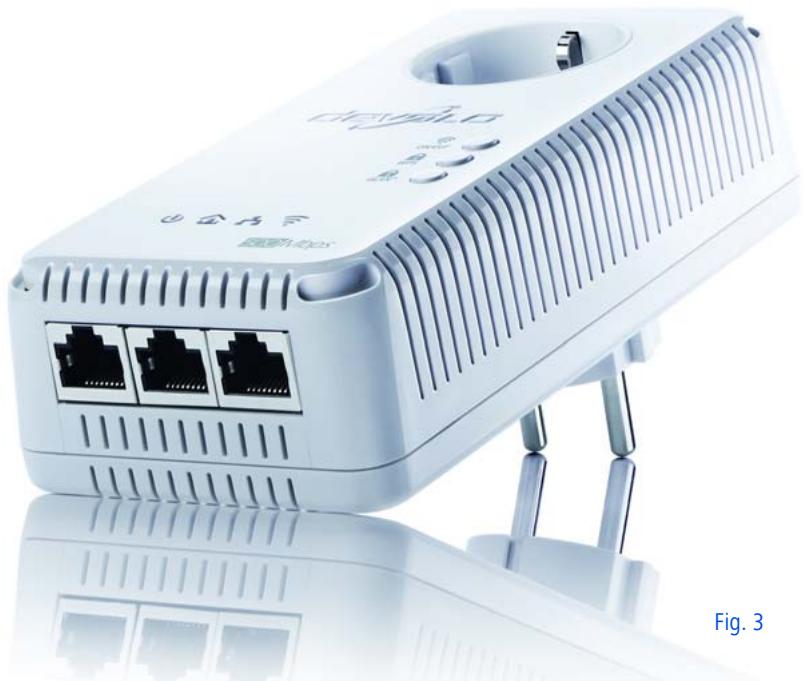

l'appareil. Nous vous présentons par ailleurs en bref le logiciel devolo fourni et nous vous guidons ensuite à travers son installation.
쎲 vert : La connexion réseau permet le streaming HD vidéo ; clignote pendant la transmission 쎲 orange : La connexion réseau permet le streaming SD vidéo et jeux en ligne ; clignote pendant la transmission de données. 쎲 rouge : La connexion réseau permet le transfert de fichiers et l'accès à Internet ; clignote pendant la transmission de données.
쎲 éteint : la DEL est éteinte. La connexion avec le réseau dLAN est coupée. Assurez-vous que l'adaptateur est relié correctement au circuit électrique et que l'opération de cryptage a été effectuée sans erreur. Pour plus d'informations à ce sujet, veuillez consulter les chapitres 3.4 Connecter dLAN 500 AV Wireless+ et 4 Réseau dLAN.
쑗 La DEL clignote brièvement pendant le pairing WPS. 쎲 clignotement ou état permanent bleu : 쑗 La DEL est allumée pendant la connexion au réseau Wi-Fi avec 5 GHz. 쑗 La DEL clignote à intervalles rapides réguliers pendant les transferts de données. 쑗 La DEL clignote brièvement pendant le pairing WPS. Ethernet 쎲 éteint : la DEL est éteinte. Vérifiez tous les branchements des câbles ou que l'appareil réseau connecté est éteint. 쎲 vert : Est allumée quand la connexion au réseau Ethernet est établie ; clignote pendant le transfert de données. devolo dLAN 500 AV Wireless+
WPS facilite l'ajout de nouveaux périphériques dans un réseau existant. Les informations détaillées à ce sujet sont fournies au chapitre 5.4.1 Sécurité. dLAN Le bouton de cryptage dLAN est utilisé pour sécuriser votre réseau dLAN d'une simple pression :

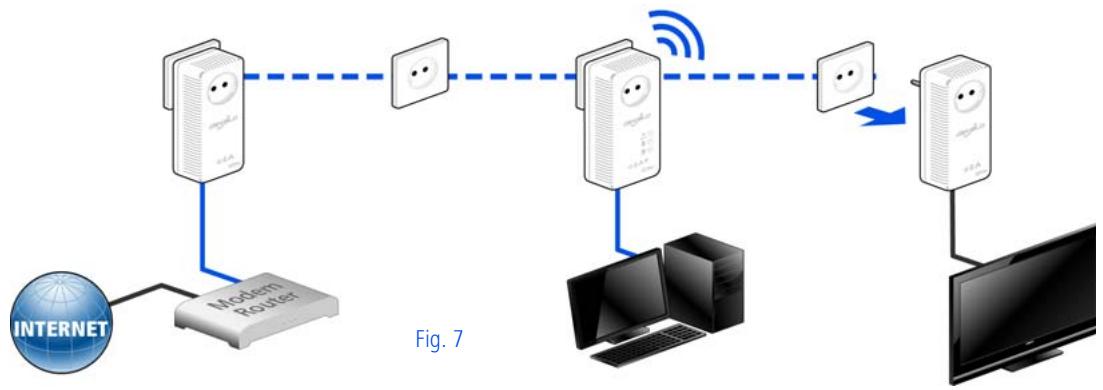

쎲 Pour supprimer un adaptateur dLAN du réseau, appuyez sur le bouton de cryptage de l'adaptateur voulu pendant au moins 10 secondes.

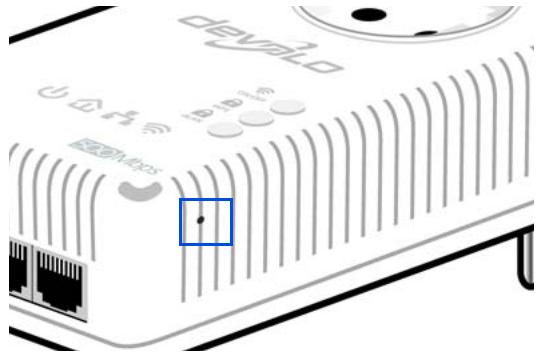

Pour actionner le bouton de réinitialisation, servez-vous de la pointe d'une agrafe.
쑗 à l'aide de dLAN Cockpit App sur votre smartphone ou votre tablette ou 쑗 à l'aide du logiciel devolo dLAN Cockpit fourni – le logiciel de surveillance locale et de cryptage ou 쑗 en entrant le mot de passe dLAN dans l'interface de configuration. Lisez les instructions au chapitre 4 Réseau dLAN et/ou au chapitre 5.4 Configuration du périphérique.
éteindre le dLAN 500 AV Wireless+ ou pour le couper du secteur, débranchez-le de la prise murale.
dLAN Cockpit est enregistré dans la liste des applications de votre smartphone ou de votre tablette. Vous accédez au menu de démarrage en appuyant sur l'icône dLAN Cockpit. Lisez les informations détaillées au chapitre 4.2 dLAN Cockpit App.
햷 L'assistant d'installation sert à installer le logiciel de configuration de l'adaptateur et devolo dLAN Cockpit sous Windows. 쎲 Le logiciel dLAN Cockpit détecte tous les adaptateurs dLAN à portée dans votre réseau dLAN,
쎲 Au moyen de l'interface de configuration du dLAN 500 AV Wireless+, vous pouvez configurer (entre autres) votre réseau Wi-Fi. Pour installer les logiciels, insérez le CD-ROM fourni dans le lecteur de CD de l'ordinateur. Si la fonction Exécution automatique est active sur votre ordinateur, l'installation commence automatiquement. Sinon, ouvrez le répertoire dans l'explorateur Windows : cliquez sur Démarrer (ou le logo Windows) avec le bouton droit de la souris et sélectionnez Explorer dans le menu contextuel. Exécutez ensuite l'assistant d'installation manuellement. Une option supplémentaire vous permet d'indiquer si vous acceptez d'envoyer à devolo les données de performances de votre adaptateur dLAN. Les données envoyées à devolo comprennent des données de performance des adaptateurs. Ces informations sont anonymisées et utilisées exclusivement à des fins statistiques. En nous envoyant ces données, vous nous aidez à continuer d'améliorer nos produits. Vous pouvez exécuter les applications installées dans le menu Démarrer Tous les programmes devolo.
Logiciels pour Mac (OS X) Dans le répertoire software mac vous trouverez le logiciel de configuration dLAN. Logiciels pour Linux (Ubuntu) Dans le répertoire software linux vous trouverez le logiciel de configuration dLAN.

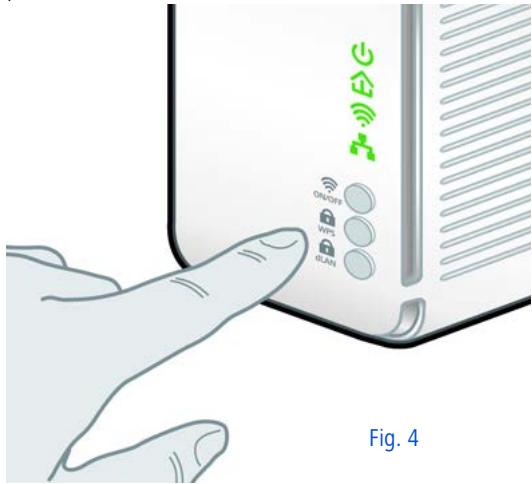

Le mot de passe dLAN peut être activé de plusieurs manières : 쎲 automatiquement, au moyen du bouton de cryptage (voir 4.1 Crypter le réseau dLAN par simple pression de bouton) 쎲 manuellement, à l'aide des logiciels dLAN Cockpit (voir 4.3 dLAN Cockpit) ou dLAN Cockpit App (voir 4.2 dLAN Cockpit App) 쎲 en entrant le mot de passe dLAN dans l'interface de configuration de l'adaptateur (voir 5 Configuration du réseau).

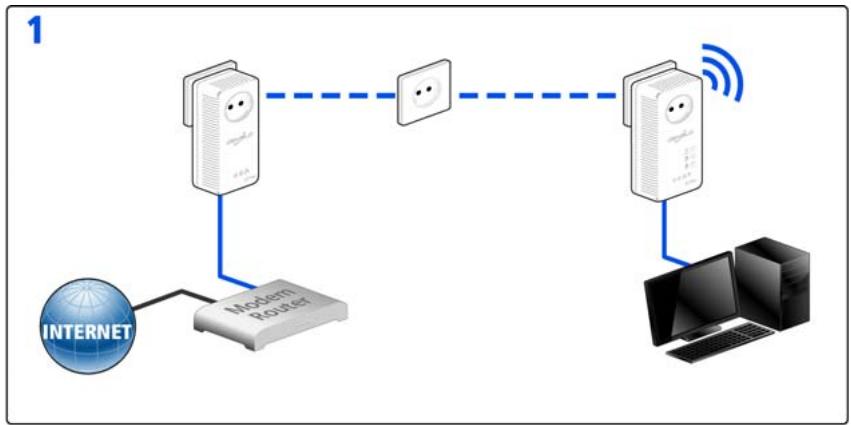

Pour crypter un réseau dLAN dans lequel tous les appareils dLAN ont un bouton de cryptage, appuyez simplement sur ce bouton. En appuyant sur ce bouton, votre réseau dLAN est sécurisé au moyen d'un mot de passe aléatoire.
à l'aide des différents scénarios de réseau possibles :

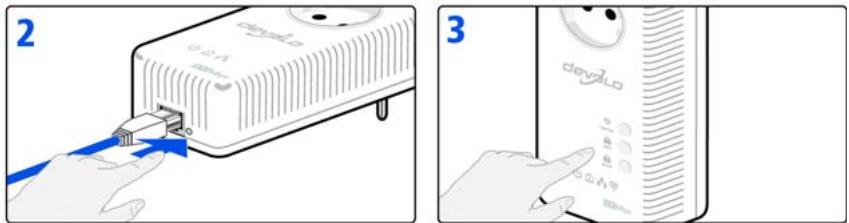

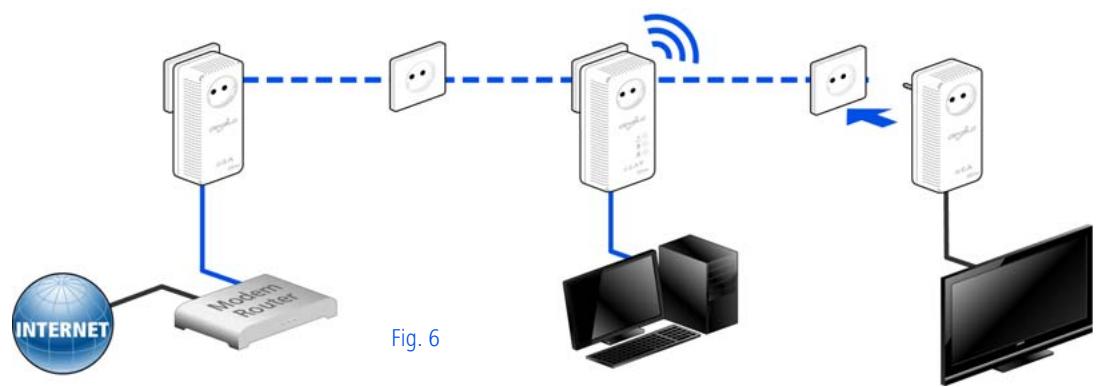

1 seconde) d'un adaptateur du réseau existant et puis sur le bouton de cryptage (env. 1 seconde) du nouveau dLAN 500 AV Wireless+. Terminé ! Le nouveau dLAN 500 AV Wireless+ est intégré dans votre réseau. Pour intégrer d'autres adaptateurs dans votre réseau, procédez comme nous venons de le décrire.
3.4 Connecter dLAN 500 AV Wireless+ et téléchargé dLAN Cockpit App, appuyez sur l'icône dLAN Cockpit pour accéder au menu principal. 햳 Pour connecter le dLAN 500 AV Wireless+ à votre smartphone ou à votre tablette, sélectionnez My dLAN.
Le menu de dLAN Cockpit s'adapte automatiquement à la position (horizontale/verticale) du smartphone ou de la tablette. L'affichage actif au moment où le smartphone ou la tablette passe en mode d'économie d'énergie est rétabli quand l'écran est de nouveau activé.
Pour faire défiler la liste des adaptateurs, faites glisser votre doigt sur l'écran (droite/gauche ou haut/bas). L'icône de la maison indique la connexion via dLAN. L'icône WLAN indique la connexion via WiFi. Le diagramme à barres indique la qualité de la connexion. Le taux de transfert est indiqué en Mbits/s. Pour consulter la vitesse de transmission d'un adaptateur vers un autre périphérique, appuyez sur l'adaptateur voulu.
Pour supprimer les adaptateurs connectés, appuyez sur la corbeille.
Pour afficher le menu de configuration d'un adaptateur, appuyez sur l'icône de l'engrenage de l'adaptateur voulu. Vous avez la possibilité d'attribuer un nom à l'adaptateur ou de le renommer, ou de réinitialiser l'adaptateur avec les valeurs par défaut usine. Vous pouvez aussi consulter les propriétés de l'adaptateur, par exemple la version du micrologiciel et l'adresse MAC individuelle.
L'utilisation des fonctions du menu au bord inférieur de l'écran est intuitive. Suivant le sous-menu, les fonctions affichées sont les suivantes :

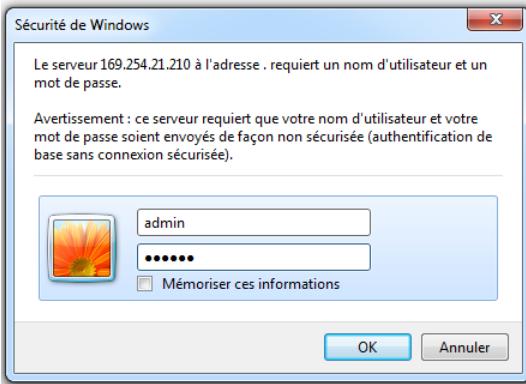

Pour des raisons de sécurité, nous recommandons de personnaliser le mot de passe après l'installation.

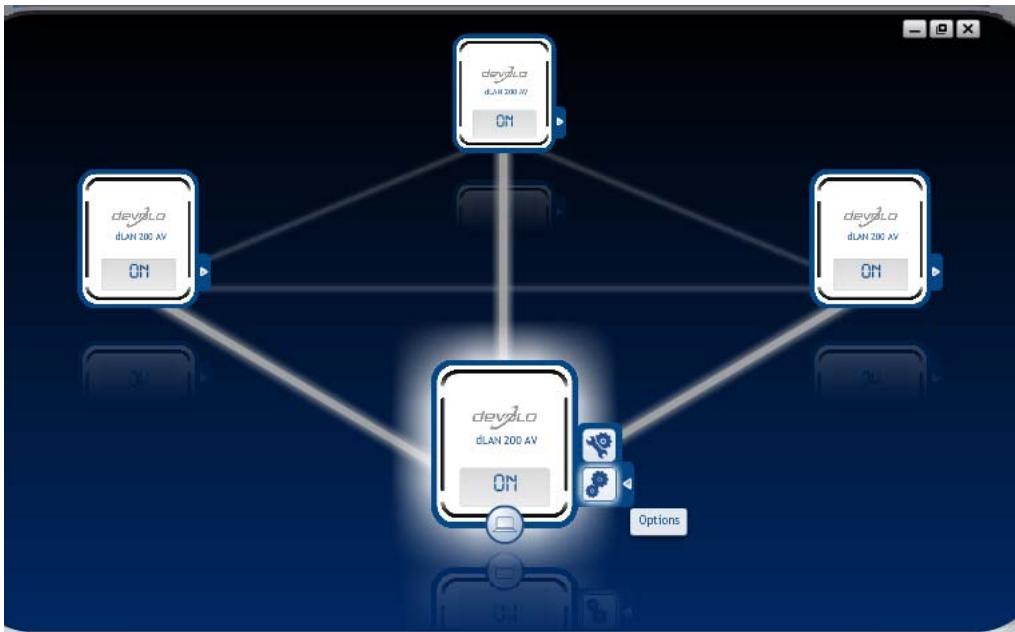

à portée et les gère pour sécuriser le réseau à domicile. L'utilisation de dLAN Cockpit est conviviale et intuitive grâce à son interface graphique logique. Après l'installation des logiciels devolo, vous trouverez cette
Les lignes de couleur entre les adaptateurs indiquent la qualité de la liaison entre deux périphériques : 쎲 vert : La connexion réseau permet le streaming HD vidéo. 쎲 orange : La connexion réseau permet le streaming SD vidéo et jeux en ligne. 쎲 rouge : La connexion réseau permet le transfert de fichiers et l'accès à Internet. Pendant qu'un adaptateur envoie des données à un autre, le débit binaire est affiché sur l'adaptateur mis en évidence. Réglages et fonctions Les réglages de l'adaptateur mis en évidence ou du réseau peuvent être modifiés 쎲 en utilisant les boutons au bas de la fenêtre ou
Pour mettre à jour l'affichage des périphériques détectés (si la mise à jour n'est pas automatique), cliquez sur le bouton Actualisation. Le bouton Options ou l'onglet correspondant de l'adaptateur considéré permet de consulter les propriétés du périphérique, par exemple la version du micrologiciel et l'adresse MAC individuelle. Les options disponibles sont l'attribution d'un nom supplémentaire, la restauration des valeurs par défaut en usine de l'adaptateur, ou la suppression d'un périphérique du réseau dLAN existant. Les options de réglage indiquées cidessus varient suivant les fonctions et l'équipement de votre adaptateur. Vous pouvez aussi indiquer ici, si les données de performance de transfert des adaptateurs dLAN doivent être transmises à devolo. Les données envoyées à devolo comprennent des données de performance des périphériques. Ces informations sont anonymisées et utilisées exclusivement à des fins statistiques. En nous envoyant ces données, vous nous aidez à continuer d'améliorer nos produits.
L'aide d'optimisation contient des remarques concernant l'installation et des informations sur les réglages optimaux de la connexion entre les adaptateurs.
Si vous utilisez des adaptateurs dLAN AV ne possédant pas de bouton de cryptage, le cryptage des données doit être configuré avec dLAN Cockpit. Avant la mise en réseau, notez les numéros de sécurité de tous les adaptateurs dLAN AV. Ce numéro unique de chaque adaptateur dLAN se trouve sur l'étiquette du boîtier. Il est formé par quatre groupes de quatre lettres séparés par un tiret (par exemple ANJRKMOR-KSHT-QRUV). Assurez-vous aussi que tous les adaptateurs dLAN soient branchés dans une prise murale et reliés à un ordinateur ou un périphérique réseau. Chercher l'adaptateur local Après l'exécution de dLAN Cockpit, le logiciel recherche l'adaptateur dLAN connecté directement à votre ordinateur.
Ajoutez maintenant tous les adaptateurs dLAN voulus à votre réseau dLAN en sélectionnant le bouton Ajouter. Vous avez besoin à cet effet du code de sécurité à 16 caractères des adaptateurs, qui se trouve sur une étiquette du boîtier. Entrez ce code dans le champ Numéro de sécurité et confirmez en cliquant sur OK. Si le numéro de sécurité est correct et le périphérique peut être joint dans le réseau dLAN, l'adaptateur est ajouté dans le réseau configuré et affiché dans la fenêtre du logiciel. Entrer le mot de passe réseau Après avoir ajouté tous les périphériques dLAN voulus dans votre réseau dLAN, sélectionnez le bouton Mot de passe pour attribuer un mot de passe réseau commun valable pour tous les adaptateurs enregistrés dans le réseau. Vous avez le choix entre votre mot de passe personnel, un mot de passe aléatoire et le mot de passe standard. Pour utiliser un mot de passe personnel avec au moins 8 caractères de longueur, entrez-le dans le champ de saisie Mot de passe réseau. Vous pouvez aussi appuyer sur le bouton Générer un mot de passe sûr pour attribuer automatiquement un mot de passe très sûr. Pour appliquer le mot de passe par défaut de l'adaptateur dLAN, appuyez sur le bouton Mot de devolo dLAN 500 AV Wireless+
Le mot de passe standard est HomePlugAV. En attribuant un mot de passe spécifique à un adaptateur choisi, vous excluez cet adaptateur du reste du réseau dLAN. Quand dLAN Cockpit est exécuté une nouvelle fois après l'installation initiale, par exemple pour intégrer un nouvel adaptateur dans le réseau, l'application se rappelle des périphériques et des numéros de sécurité saisis plus tôt. Le nouvel adaptateur est ajouté conformément aux instructions fournies au chapitre Ajouter des adaptateurs. Le mot de passe réseau actif est attribué automatiquement au nouvel adaptateur ajouté.
Vous accédez à l'interface de configuration en ligne du dLAN 500 AV Wireless+ de plusieurs manières : 쎲 En utilisant dLAN Cockpit App sur votre smartphone ou votre tablette : pour accéder à l'interface de configuration de l'adaptateur, appuyez sur la roue dentée/flèche sur la page d'aperçu général de dLAN Cockpit App. Pour la description détaillée de dLAN Cockpit App, consultez le chapitre 4.2 dLAN Cockpit App.
쎲 En utilisant un navigateur Web : pour accéder à l'interface de configuration de l'adaptateur, tapez le nom d'hôte dlanwireless.local dans la ligne d'adresse du navigateur Web. Par défaut, vous accédez directement à l'interface de configuration. Si vous avez défini un mot de passe de connexion au moyen de l'option Configuration du périphérique Sécurité, tapez le mot de passe (voir 5.4.1 Sécurité).
Tous les programmes devolo Cliquez sur le bouton d'une rubrique pour y accéder directement.
Cliquez sur Retour pour quitter une page de l'interface de configuration. Sélectionnez la langue voulue dans la liste déroulante des langues.
쎲 Les réglages des périphériques concernant la sécurité, le réseau, dLAN et l'heure sont modifiés et ajustés dans le menu Configuration du périphérique. 쎲 Le menu Configuration du WLAN sert à modifier les réglages du réseau sans fil. 쎲 Le menu Gestion permet de restaurer les valeurs par défaut, de sauvegarder et de charger vos configurations individuelles. Vous pouvez aussi mettre à jour le micrologiciel de votre dLAN 500 AV Wireless+ dans ce menu.
Dans cette zone, vous fixez les règles d'accès à l'interface de configuration et pouvez déverrouiller et verrouiller les fonctions des interfaces et des boutons du dLAN 500 AV Wireless+. Mot de passe Cette zone sert à définir le mot de passe de connexion pour l'accès à l'interface de configuration. 햲
Vous pouvez aussi attribuer une adresse IP invariable en saisissant une adresse IP dans le champ Adresse IP (p.ex. 192.168.0.249) et un masque de sous-réseau dans le champ Masque de réseau (p.ex. 255.255.255.0). En cas d'oubli de l'adresse IP de votre dLAN 500 AV Wireless+, suivez les instructions fournies au chapitre 5.1 Ouvrir l'interface de configuration incorporée.
Le mot de passe dLAN par défaut est HomePlugAV.
à l'heure d'été, le dLAN 500 AV Wireless+ règle l'heure d'été automatiquement.

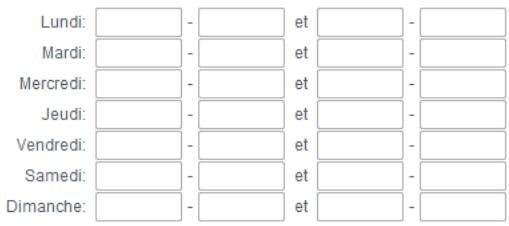

쎲 Activez le programmeur horaire du WLAN. Lisez à ce sujet le chapitre 5.5.5 Programmeur horaire du WLAN. Le mode de fonctionnement de l'adaptateur est affiché dans 5.3 Résumé de l'état.
Notez que la connexion sans fil avec le dLAN 500 AV Wireless+ sera coupée dès que vous enregistrez ce réglage. Dans ce cas, configurez l'adaptateur via Ethernet ou dLAN.
Le SSID décrit le nom de votre réseau sans fil. Vous pouvez voir ce nom quand vous établissez la connexion avec un réseau sans fil et donc identifier le sous-réseau voulu. Si vous cochez la case Cacher SSID, votre réseau sans fil est invisible. Dans ce cas, les participants au réseau doivent connaître le numéro SSID exact et l'entrer manuellement pour pouvoir établir la liaison. Certaines cartes WLAN ont des difficultés à établir la liaison avec de tels réseaux sans fil invisibles. Si l'établissement de la liaison est problématique si le SSID est caché, essayez en premier de vous connecter quand le SSID est visible, et cachez-le seulement après.
GHz, 13 canaux sont disponibles. 쎲 Si vous choisissez la gamme de fréquences de 5 GHz, notez que tous vos périphériques connectés doivent prendre en charge cette gamme. Les canaux supérieurs ou égaux au canal 52 sont des bandes radar. Lors de la première connexion, une phase de détection radar démarre automatiquement. Le dLAN 500 AV Wireless+ n'est pas accessible pendant cette phase. Dans les deux cas, nous recommandons de conserver le réglage par défaut Auto, car ainsi le dLAN 500 AV Wireless+ choisit le canal automatiquement à intervalles réguliers. En d'autres termes, si la dernière station connectée se déconnecte, un canal approprié est recherché immédiatement. Si aucune station n'est connectée, l'adaptateur sélectionne le canal automatiquement toutes les 15 minutes. Notez la couleur différente des DEL WLAN. Pour plus d'informations à ce sujet, veuillez consulter le chapitre 3.3.1 Témoins lumineux.
(d'émission) doit être défini dans une gamme de fréquences donnée :
éventuellement sous peine de fortes perturbations causées par les points d'accès voisins. Sécurité Si les données ne sont pas cryptées, elles sont transmises des clients au dLAN 500 AV Wireless+ sans protection dans votre réseau sans fil, et un mot de passe n'est pas demandé non plus pour la connexion. Si aucune mesure de sécurité supplémentaire n'est configurée, comme p.ex. un filtre WLAN (voir le chapitre 5.5.3 Filtres WLAN), des tiers peuvent accéder à votre réseau à tout moment et utiliser votre accès Internet (parfois avec des mauvaises intentions). Chaque accès est visible dans le contrôleur WIFI (voir le chapitre 5.3.2 Contrôleur WIFI). Pour sécuriser la transmission des données dans votre réseau sans fil, vous avez le choix entre deux méthodes de cryptage.
쎲 Les méthodes WPA et WPA2 (Wi-Fi Protected Access) plus modernes permettent d'utiliser une clé individuelle formée de lettres et de chiffres avec une longueur maximale de 63 signes. Cette clé peut être saisie directement avec le clavier sans devoir la convertir en nombre hexadécimal au préalable (comme pour WEP). Le champ Mode sert à restreindre l'accès des clients au dLAN 500 AV Wireless+ à la méthode choisie. Enregistrez toutes les modifications effectuées avant de quitter cette page de configuration. Il est recommandé de toujours activer le cryptage dans votre réseau sans fil. Sinon, toute personne à portée radio pourrait s'introduire dans votre réseau et utiliser votre accès Internet abusivement. Si possible, utilisez toujours le mécanisme de cryptage WPA2. Utilisez WEP uniquement si l'un de vos périphériques sans fil ne prend pas en charge un mécanisme plus moderne.
Dans le champ SSID, définissez le nom du réseau d'invité. Déconnexion automatique Si vous souhaitez limiter la durée d'utilisation de l'accès Invité, activez l'option Désactiver l'accès Invité automatiquement après ... et sélectionnez la durée dans le menu déroulant. Notez que l'accès Invité dépend de la disponibilité du dLAN 500 AV Wireless+ et qu'il n'est actif que tant que l'adaptateur luimême est actif. devolo dLAN 500 AV Wireless+
Certes, il permet de restreindre l'accès au réseau sans fil, mais sans cryptage, toutes les données transmises pourraient être consultées relativement simplement par des tiers. Pour utiliser le filtre WLAN, sélectionnez l'option Activer le filtre. À présent, vous pouvez ajouter manuellement des périphériques réseau autorisés à accéder à votre dLAN 500 AV Wireless+ en précisant leur adresse MAC, ou sélectionner les candidats voulus dans la liste des périphériques connus (voir 5.3.2 Contrôleur WIFI Contrôleur WIFI). Cliquez sur Ajouter après chaque adresse MAC entrée. Stations WLAN disponibles Les composants réseau ou les stations connectées avec votre dLAN 500 AV Wireless+ sont indiquées automatiquement : pour autoriser l'accès au dLAN 500 AV Wireless+ à une station déjà connectée, sélectionnez simplement l'adresse MAC du composant dans la liste et cliquez sur Ajouter. Ce composant figure ensuite sous Stations WLAN disponibles. Pour supprimer une station autorisée à accéder, sélectionnez son adresse MAC et cliquez sur Effacer la sélection.
L'adresse MAC identifie de manière unique l'interface matérielle de chaque composant réseau (par exemple la carte WLAN d'un ordinateur ou l'interface Ethernet d'une imprimante). Elle est formée par six groupes de deux nombres hexadécimaux séparés les uns des autres par un double point (p.ex. 00:0B:3B:37:9D:C4). L'adresse MAC d'un ordinateur Windows peut être consultée de la manière suivante : ouvrez une fenêtre DOS en sélectionnant Démarrer Tous les programmes Accessoires Invite de commandes. Entrez la commande IPCONFIG /ALL. L'adresse MAC est affichée dans la ligne Adresse physique. N'oubliez pas de cliquer sur le bouton Enregistrer après avoir entré l'adresse MAC. Si les valeurs entrées sont incorrectes (p.ex. parce que les double points manquent), un message d'erreur est affiché.
Songez aussi à entrer l'adresse MAC de votre propre ordinateur si celui-ci se connecte au dLAN 500 AV Wireless+ par WLAN. En cas d'oubli, votre ordinateur ne pourrait plus accéder au réseau sans fil dès que vous activez le filtre WLAN !
Cette fonction vous permet de limiter le temps d'utilisation de l'accès Internet de certaines stations. Pour protéger vos enfants contre l'utilisation excessive d'Internet, cette fonction vous donne la possibilité de préciser le nombre d'heures par jour pendant lesquelles ils peuvent surfer sur Internet. L'utilisation du contrôle parental requiert au préalable la synchronisation avec le serveur de temps Internet. À cet effet, le serveur de temps (Configuration du périphérique Date et heure Récupérer la date et l'heure automatiquement) du dLAN 500 AV Wireless+ doit être activé et une connexion Internet active est requise (voir 5.4.4 Serveur de temps). Le serveur de temps est actif par défaut. Si vous voulez définir un contingent de temps journalier, activez l'option Activer le contrôle parental. Entrez les adresses MAC des stations pour lesquelles devolo dLAN 500 AV Wireless+
Cette partie contient la liste de toutes les stations WLAN concernées par une limitation de la durée d'utilisation d'Internet.
Pour effacer une station dans la liste, sélectionnez la ligne voulue et cliquez sur Effacer la sélection.
Le contingent de temps journalier peut être indiqué en heures et en minutes.
WLAN, ou si le dLAN 500 AV Wireless+ est allumé et qu'une connexion Internet est active. (Voir 5.5.5 Programmeur horaire du WLAN.)
Si vous augmentez un contingent de temps en cours d'utilisation, la modification s'applique immédiatement. Si vous réduisez un contingent de temps
Date et heure Récupérer la date et l'heure automatiquement) du dLAN 500 AV Wireless+ doit être actif et une connexion Internet active est requise (voir 5.4.4 Serveur de temps). Le serveur de temps est actif par défaut. Pour utiliser le programmeur horaire WLAN, cochez la case Activer le programmeur horaire. Le programmeur horaire permet d'activer ou de désactiver le réseau sans fil automatiquement à l'heure voulue.
La désactivation ou l'activation manuelle (par bouton-poussoir ou en cliquant sur un bouton de l'interface utilisateur) du point d'accès est toujours prioritaire par rapport à la programmation automatique. La programmation horaire telle qu'elle est réglée est de nouveau valable automatiquement lors de la période suivante définie.
쑗 en sélectionnant Configuration du WLAN WiFi Protected Setup (WPS) dans l'interface de configuration, puis cliquez sur le bouton Démarrer la configuration. 햳
WLAN à ajouter, ou sur le bouton WPS de l'interface de configuration. Les périphériques se communiquent maintenant leurs clés de sécurité et établissent une liaison WLAN sécurisée. Le clignotement du voyant DEL WLAN à l'avant du boîtier indique que la procédure de synchronisation est en cours.
쎲 si dans le menu Configuration du WLAN Point d'accès, l'option Pas de cryptage ou WEP est sélectionnée, WPA2 est activé automatiquement. Le nouveau mot de passe généré est affiché dans Configuration du WLAN Point d'accès dans le champ Code. 쎲 si dans le menu Configuration du WLAN Point d'accès, l'option WEP est sélectionnée, WPA2 est activé automatiquement. Le nouveau mot de passe généré est affiché dans Configuration du WLAN Point d'accès dans le champ Code.
쎲 si dans le menu Configuration du WLAN Point d'accès, l'option WPA est sélectionnée, cette option reste inchangée avec le mot de passe attribué précédemment. 쎲 si dans le menu Configuration du WLAN Point d'accès, l'option WPA2 est sélectionnée, cette option reste inchangée avec le mot de passe attribué précédemment.
en cliquant sur le bouton Parcourir…, et lancez l'opération en cliquant sur le bouton Restaurer la configuration du périphérique.
tir de son site Internet. Ces nouvelles versions contiennent par exemple des corrections des fonctions.
Assurez que la procédure de mise à jour n'est pas interrompue. A cet effet, reliez votre ordinateur au dLAN 500 AV Wireless+ via dLAN ou LAN, et évitez d'utiliser le réseau sans fil.
쎲 Le produit ne doit pas être ouvert. Aucune pièce requérant un entretien de la part de l'utilisateur ne se trouve à l'intérieur du produit. N'essayez pas d'entretenir vous-même le produit mais adressez-vous exclusivement à du personnel qualifié pour sa maintenance ! Il y a un risque d'électrocution ! 쎲 Utilisez le produit uniquement dans un local sec. 쎲 Pour le branchement de l'appareil, utilisez toujours le câble réseau fourni.
쎲 N'introduisez aucun objet dans les ouvertures du produit. 쎲 Pour éteindre l’appareil, débranchez la prise. 쎲 Pour couper l'alimentation du produit, débranchez la prise. 쎲 N'exposez pas le produit au rayonnement direct du soleil. 쎲 Les fentes et ouvertures présentes sur le boîtier de l'appareil servent à l'aération de l'appareil et ne doivent être ni obturées ni recouvertes. 쎲 Le produit ne doit pas être placé à proximité immédiate d'un radiateur. 쎲 Le produit devrait uniquement être placé à des endroits assurant une aération suffisante. 쎲 Avant de nettoyer le produit, débranchez-le. Pour nettoyer l'appareil, n'utilisez jamais de l'eau, des produits dissolvants, du benzène, de l'alcool ou autres produits nettoyants agressifs sous peine d'endommager son boîtier. Utilisez uniquement un chiffon humide.
쑗 Le produit a été exposé à la pluie ou mis en contact avec de l'eau. 쑗 Le produit ne fonctionne pas bien que toutes les instructions d'utilisation aient été suivies à la lettre. 쑗 Le boîtier du produit est endommagé.
électriques (« Elektrogesetz »). Depuis le 24 mars 2006, ce type d'appareil ne peut plus être éliminé avec les ordures ménagères en Allemagne. Vous pouvez pour cela les déposer gratuitement dans les centres de collecte communaux. Veuillez vous adresser à votre administration locale pour connaître l'adresse et les horaires d'ouverture du centre de collecte le plus proche de chez vous.
Nous accordons ces conditions générales de garantie de devolo AG aux acheteurs de produits devolo. Elles complètent le droit à la garantie défini par la loi, sous réserve des conditions suivantes : 1 a)
La garantie s'applique au produit livré et à ses composants. Les composants présentant des vices de fabrication ou de matière seront, au choix de devolo, remplacés ou réparés gra-
La garantie est exclue en particulier dans les cas suivants :
