MODE D'EMPLOI PROLITE E2483HS-B1 IIYAMA
Merci d'avoir besoin le moniteur LCD iiyama. Nous recommendons pour ce manuel complet soigneusement avant d'installer et alimenter le moniteur. Conserver ce manuel pour toute référence ultérieure.
Ce moniteur LCD est conforme aux spécifications des directives CE/UE 2004/108/CE, aux directives EMC, aux basses tensions 2006/95/CE, aux directives ErP 2009/125/CE et aux directives RoHS 2011/65/UE.
La sensibilité électromagnétique a été décision à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d'industrie légère et d'entreprises de petite taille, à l'intérieur comme à l'extérieur des immeubles. Tout lieu d'utilisation devra se caractériser par sa connexion à un système public d'alimentation électrique à tension.
■ Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis. Toutes les marques de fabrique utilisées dans ce mode d'emploi appartiennent à leurs propriétaires respectifs. En tant que partenaire du programme ENERGY STAR®, iiyama a déterminé que ce produit répondait aux directives pour l'économie d'énergie édictées par ENERGY STAR®.
TABLE des matières

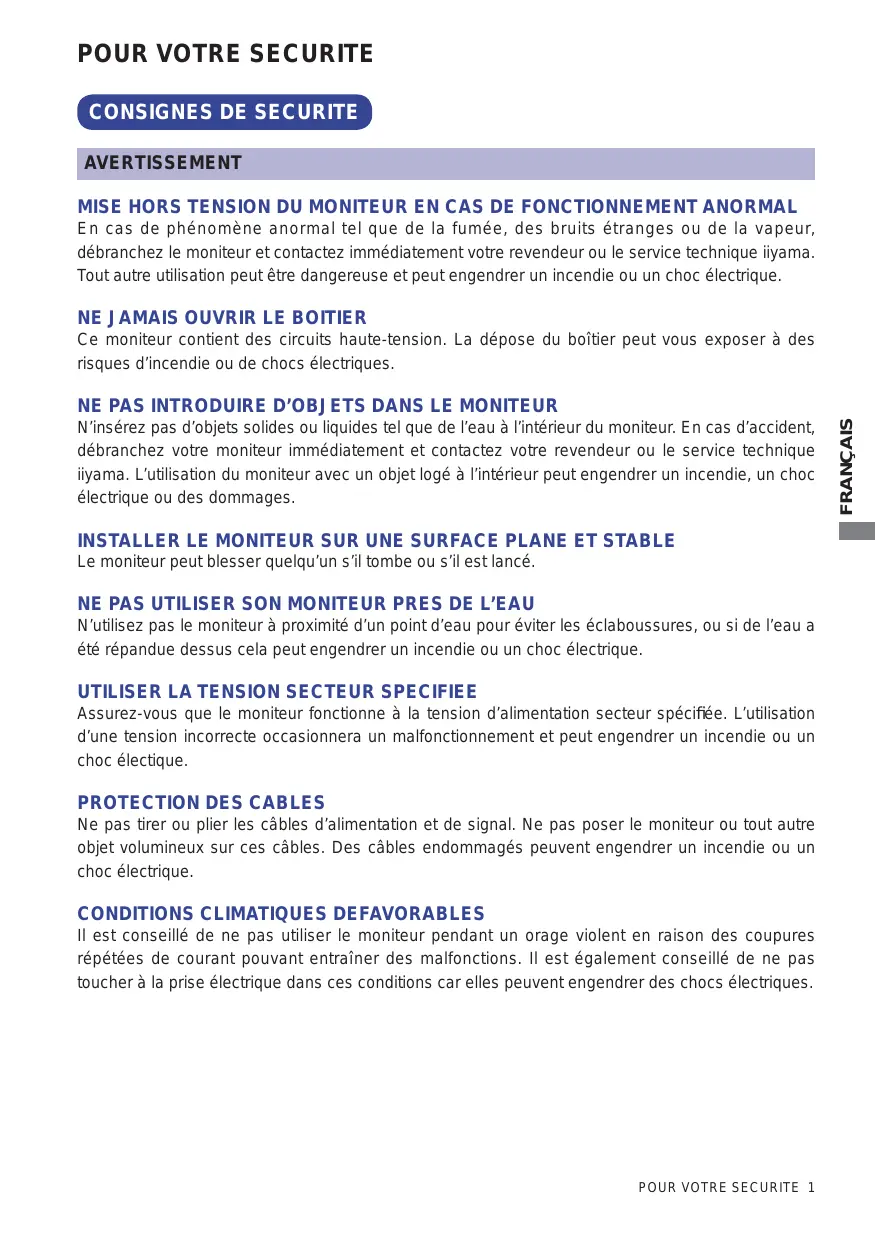

POUR VOTRE SÉCURITÉ 1
CONSIGNES DE SECURITE 1 REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)...3 SERVICECLIENT 3 ENTRETIEN 3
AVANT D'UTILISER LE MONITEUR 4
FONCTIOS 4 VERIFICATION DU CONTENU DE L'EMBALLAGE 4 MONTAGE MURAL 5

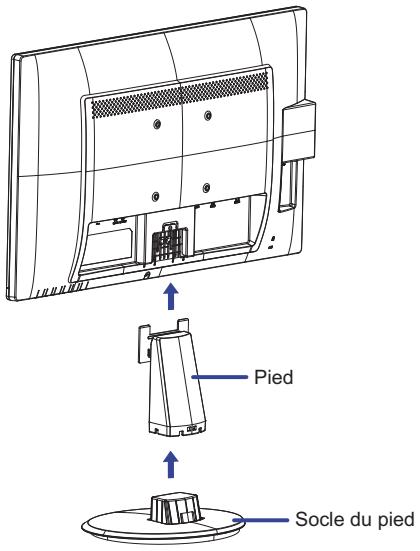

ASSEMBLAGE ET DEMONTAGE DE LA BASE DU PIED : ProLite XB2483HSU. 6 ASSEMBLAGE ET DEMONTAGE DU SOCLE DE PIED : ProLite X2483HSU / ProLite E2483HS COMMANDES ET CONNECTEURS : ProLite XB2483HSU......8 COMMANDES ET CONNECTEURS : ProLite X2483HSU / ProLite E2483HS CONNEXION DE VOTRE MONITEUR : ProLite XB2483HSU....10 CONNEXION DE VOTRE MONITEUR : ProLite X2483HSU / ProLite E2483HS 11 MISE EN ROUTE DE L'ORDINATEUR 12 RéGLAGE DE L'ANGLE DE VISION : ProLite X2483HSU / ProLite E2483HS 12 AJUSTEMENT DE LA HAUTEUR ET L'ANGLE DE VISION : ProLite XB2483HSU. 13 CONNEXION DE VOTRE MONITEUR : ProLite XB2483HSU....13
UTILISATION DU MONITEUR 14
MENUDESPARAMETRESDE RÉGLAGE. 15 AJUSTEMENTS DE L'ECRAN 21 SYSTÉME D'ÉCONOMIE D'ENERGIE 24
DEPANNAGE 25
INFORMATIONS DE RECYCLAGE 26
ANNEXE 27
CARACTÉRISTIQUES TECHNIQUES : ProLite XB2483HSU....27
CARACTÉRISTIQUES TECHNIQUES : ProLite X2483HSU......28
CARACTÉRISTIQUES TECHNIQUES : ProLite E2483HS......29

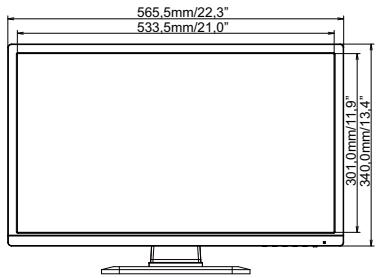

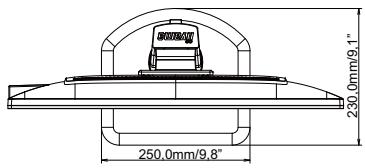

DIMENSIONS: ProLite XB2483HSU 30

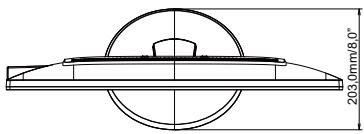

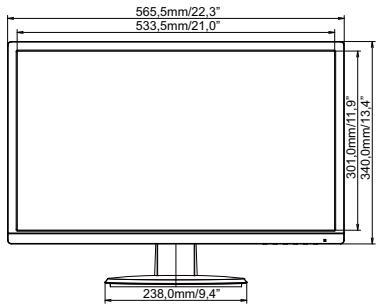

DIMENSIONS: ProLite X2483HSU/ProLite E2483HS 30
FREQUENCES DE SYNCHRONISATION 31
Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclage sont disponibles sur le site Internet : http://www.iiyama.com.
Mise hors tension du moniteur en cas de fonctionnement anormal
En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.
NE JAMAIS OUVRIR le boitier
Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.
NE PAS Introduire d'objects dans le moniteur
N'insérez pas d'objets solides ou liquides tels que de l'eau à l'intérieur du moniteur. En cas d'accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du moniteur avec un objet logé à l'intérieur peut engendrer un incendie, un choc électrique ou des dommages.
Installer le moniteur sur une surface PLANE et STABLE
Le moniteur peut blesser quelqu'un s'il tombe ou s'il est lancé.
NE PAS Utiliser son moniteur pres de l'eau
N'utilisez pas le moniteur à proximité d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été répandue dessus cela peut engendrer un incendie ou un choc électrique.
Utiliser la tension secteur specifiee
Assurez-vous que le moniter fonctionne à la tension d'alimentation secteur spécifique. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électrique.
Protection des CABLES
Ne pas tirer ou plier les câbles d'alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc électrique.
Conditions climatiques defavorables
Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.
Installation
Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre moniteur à l'abri de variations brutes de températures et évitez les endroits humides, poussièreux ou enfumés. Vous devrez également éviter d'exposer votre moniteur directement au soleil ou tout autre source lumineuse.
NE PAS PLACER le moniteur dans une position dangereuse
Le moniteur peut basculer et causer des blessures s'il n'est pas convenablement installé. Vous devez également vous assurer de ne pas placer d'objets lourds sur le moniteur, et qu'aucun câble ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.
Maintenir une BONNE ventilation
Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installer le moniteur à 10 cm environ du mur. Les fentes d'aération sur l'arrière du châssis sont obstruées et il y aura risque de surchauffe du moniteur si vous retirez le socle du moniteur. La dépose du socle entraînera une surchauffe du moniteur ainsi que des risques d'incendie et de dommages. L'utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrière ou retourné ou bien sur un tapis ou un matériel mou peut également entraîner des dommages.
Deconnectez les CABLES lorsque vous deplacez le moniteur
Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le cable vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.
Debranchez le moniteur
Afin d'éviter les accidents, nous vous recommandons de débrancher votre moniteur s'il n'est pas utilisé pendant une longue période.
Toujours debrancher le moniteur en TIRANT sur la prise
Débrancher le câble d'alimentation ou le câble de signal en tirant sur la prise. Ne jamais tirer le câble par le cordon car cela peut engendrer un incendie ou un choc électrique.
NE Touchez PAS la PRESE avec des MAINS humides
Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.
LORS de l'installation du moniteur sur votre ordinateur
Assurez-vous que l'ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.
NE PAS utiliser le moniteur pendant 24 HEURES de suite
Le moniteur n'est pas conçu pour fonctionner pendant 24 heures de suite, n'utilisez pas le moniteur pendant 24 heures de suite.
Recommandations d'usage
Pour prévenir toute fatigue visuelle, n'utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimaux, positionnez l'écran juste au-dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l'écran peut entraîner une fatigue de l'œil.
Remarques sur les ECRANS a cristaux liquides (LCD)
Les symptômes suivants n'indiquent pas qu'il y a un problème, c'est normal:
- Quand vous allumez le LCD pour la première fois, l'image peut être mal cadrée à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas ajuster l'image correctement.
- De part la nature fluorescente de la lumière émise, l'écran peut clignoter à l'allumage. Mettre l'interrupteur d'alimentation sur OFF, puis à nouveau sur ON pour faire disparaître le clignotement. La luminosité peut être légèrement inégale selon la configuration de bureau utilisé. En raison de la nature de l'écran LCD, une image résiduelle de la précédente vue peut subsister après un nouvel affichage, si la même image a été affichée pendant des heures. Dans ce cas, l'affichage est rétabli lentement en changeant d'image ou en éteignant l'écran pendant des heures. Veuillez prendre contact avec IIYAMA France pour le remplacement de la lampe fluorescente de rétroéclairage quand l'écran est ASF, scintille ou ne s'éclaire pas. Ne jamais essayez de le remplacer vous-même.
Si vous nevez pas retourner tout matériel et que vous ne possédez plus votre emballage d'origine, merci de contacter ce revendeur ou le service après-vente d'iYama pour conseil ou pour remplacer l'emballage.
Avertissement
Si vous renversez n'importe quel objet solide ou liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le câble d'alimentation et contactez votre revendeur ou le service technique iiyama.
Pour des raisons de sécurité, éteindre et débrancher le moniteur avant de le nettoyer.
- Ne pas gratter ou frotter l'écran à l'aide d'un objet dur afin de ne pas endommager le panneau LCD. L'utilisation des solvants suivants est à proscrire pour ne pas endommager le boîtier et l'écran LCD:
Diluant Nettoyants en atomiseur
Essence Cire
Nettoyants abrasifs Solvants acides ou alcalins
■Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture.
BOITIER Eliminer les tâches à l'aide d'un chiffon légèrement humide et d'un détergent doux, puis essuyer le boîtier à l'aide d'un chiffon sec et propre.
ECRAN Un nettoyage periodique est recommendé avec un chiffon sec et doux. LCD N'utilisez pas de papier tissé car cela endommagera l'écran LCD.
Résolutions prises en charge jusqu'à 1920 × 1080 • Contraste élevé 3000:1 (Typique), Fonction d'Contr. avancé disponible / Luminosité 250cd / m² (Typique): ProLite XB2483HSU / ProLite X2483HSU • Contraste élevé 1000:1 (Typique), Fonction d'Contr. avancé disponible / Luminosité 250cd/m² (Typique) : ProLite E2483HS • Temps de réponse rapide 5ms (Typique) Lissage numérique des caractères • Configuration automatique Haut-parleurs stéréo 2 haut-parleurs stéréo 2 W • Conforme au Plug & Play VESA DDC2B Conforme à Windows XP/Vista/7/8 ♦ Économie d'énergie (conforme à ENERGY STAR et VESA DPMS) ⇔ Conforme au standard de montage VESA (100 mm x 100 mm) ♦ Trou de verrouillage de sécurité
Verification du contenu de l'emballage
Les accessoires suivants sont livrés avec le LCD. Vérifiez que tous sont inclus avec le moniteur. Si l'un ou l'autre manque ou est déterioré, veuillez contacter votre revendeur iiyama local ou adressez-vous au bureau iiyama régional.
Cable d'alimentation*1 Cable de signal D-Sub Cable DVI-D Cable USB*2 Cable audio Socle du pied Pied*3 Vis pour la fixation du socle du pied (3pcs)*4 Guide de sécurité Guide de démarrage rapide
Attention
La valeur nominale du câble d'alimentation fourni dans les régions à 120 V est de 10 A/125 V. Si vous utilisez une alimentation plus élevée que cette valeur nominale, un câble d'alimentation avec une valeur nominale de 10 A/250 V doit être utilisé. Cependant, toutes garanties sont exclues pour tout problème ou dommage causé par un câble d'alimentation non fourni par iiyama.
2 Accessoire pour ProLite XB2483HSU / ProLite X2483HSU.
3 Accessoire pour ProLite X2483HSU / ProLite E2483HS.
*4 Accessoire pour ProLite XB2483HSU
Avertissement

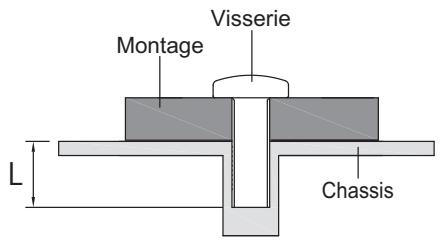

Quand vous faites du montage mural, tenez compte de l'épaisseur de la base de montage, serrez la vis M4 avec un tournevis équipé d'une longueur de 7 mm pour serrer le moniteur. Si vous utilisez une vis de taille supérieure, un choc ou un dommage électrique peut se produire car il peut toucher certaines pièces électriques à l'intérieur du moniteur. Merci de bien vérifier, s'il vous plaît, que le mur ou la cloison peut bien supporter le poids du moniteur avant de l'installer.
Attention
Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures ou des dommages matériels en cas de chute. Ne heurtez pas le moniteur, ILA pourrait l'endommager. - Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des dommages.

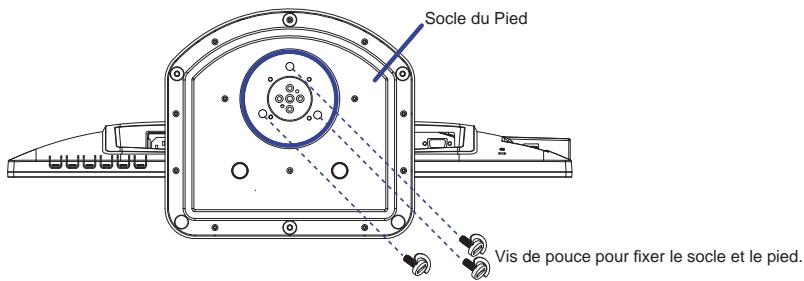

① Placez d'abord un morceau de tissu doux sur la table pour éviter que le moniteur ne soit rayé. Placez le moniteur à plat sur la table, face vers le bas. ② Installez le socle sur le pied du moniteur. ③ Utilisez le vis de pouce fourni avec le moniteur pour fixer le socle avec le pied du moniteur.
① Placez d'abord un morceau de tissus doux sur la table pour éviter que le moniteur ne soit rayé. Placez le monitér à plat sur la table, face vers le bas. ② Enlevez le vis de pouce pour détacher le socle du pied du moniteur.
Posez le moniteur dans la position verticale, puis appuyez sur le bouton à l'arrière du pied, tout en maintenant fermement la face supérieure de l'écran. Faites particulièrement attention car le moniteur pourrait se redresser rapidement lorsque vous le retirez.
Attention
Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures ou des dégâts matériels en cas de chute. Ne heurtez pas le moniteur, ILA peut l'endommager. Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des dommages.

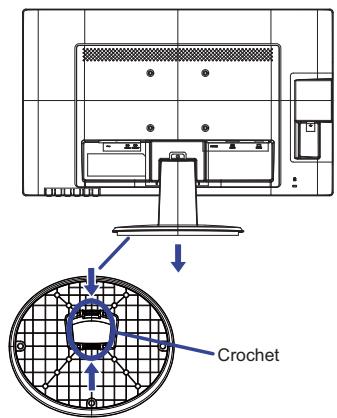

① Placez d'abord un morceau de tissu doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas. ② En tenant le moniteur, enfoncez le pied jusqu'à ce que vous entendiez un clic. ③ En tenant le moniteur, enfoncez le socle du pied jusqu'à ce que vous entendiez un clic.
① Placez d'abord un morceau de tissu doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas. ② Maintenez les crochets appuyés vers l'extérieur et retirez la base du pied. ③ Appuyez sur le bouton de blocage en bas du socle et tirez-le pour enlever le socle du moniteur.

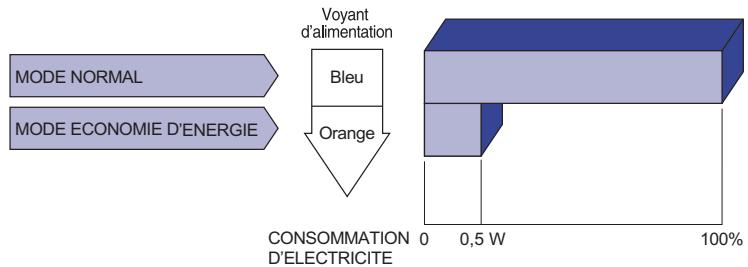

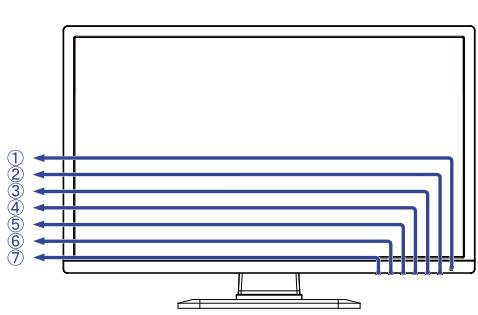

① Voyant d'alimentation
NOTEZ Bleu : Fonctionnement normal
Orange: Économie d'énergie
② Commutateur d'alimentation ( Ⓞ ) ③ Touche Menu / Sélection (MENU) ④ Touche Défillement vers le haut / Volume (▶/ ▽) ⑤ Touche Défillement vers le bas / ECO Mode (▲/ Ø) ⑥ Touche Quitter (EXIT) ⑦ Touche Auto (AUTO) ⑧ Haut-parleurs ⑨ Connecteur USB en aval ( ⑩ Connecteur USB en aval ( ⑪ Connecteur USB en amont (∞°) ⑫ Connecteur de D-Sub mini 15 broches (D-SUB) ⑬ Connecteur de DVI-D 24 broches (DVI-D) ⑭ Connecteur de HDMI (HDMI) ⑮ Trou clé pour verrouillage de sécurité
NOTEZ Voupez cable un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.

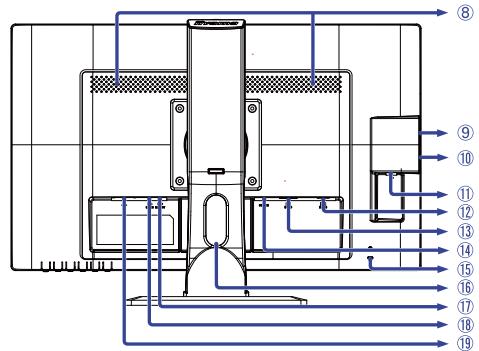

16 Passages des câbles ⑰ Connecteur audio (LINE OUT) 18 Connecteur audio (LINE IN) ⑲ Connecteur d'alimentation secteur (~)

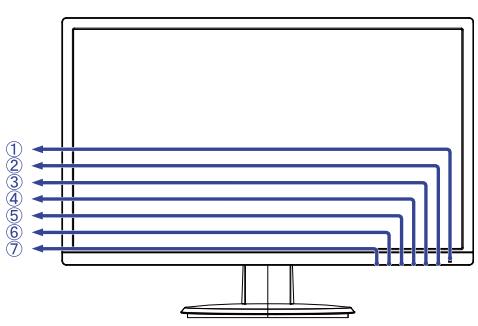

① Voyant d'alimentation
NOTEZ Bleu : Fonctionnement normal
Orange: Économie d'énergie
② Commutateur d'alimentation ( Ⓒ ) ③ Touche Menu / Sélection (MENU) ④ Touche Défilé ment vers le haut / Volume (▶/□) ⑤ Touche Défilé ment vers le bas / ECO Mode (↓/φ) ⑥ Touche Quitter (EXIT) ⑦ Touche Auto (AUTO) ⑧ Haut-parleurs ⑨ Connecteur USB en aval (△) Connecteur USB en aval (O ⑪ Connecteur USB en amont* (○) ⑫ Connecteur de D-Sub mini 15 broches (D-SUB) ⑬ Connecteur de DVI-D 24 broches (DVI-D) ⑭ Connecteur de HDMI (HDMI) ⑮ Trou clé pour verrouillage de sécurité
NOTEZ : Vous devez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.

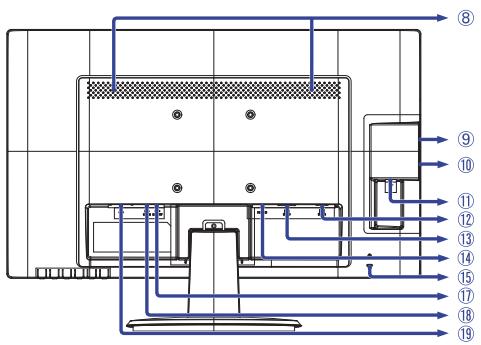

Connecteur audio (LINE OUT) Connecteur audio (LINE IN) Connecteur d'alimentation secteur ()
- Disponible pour ProLite X2483HSU seulement.

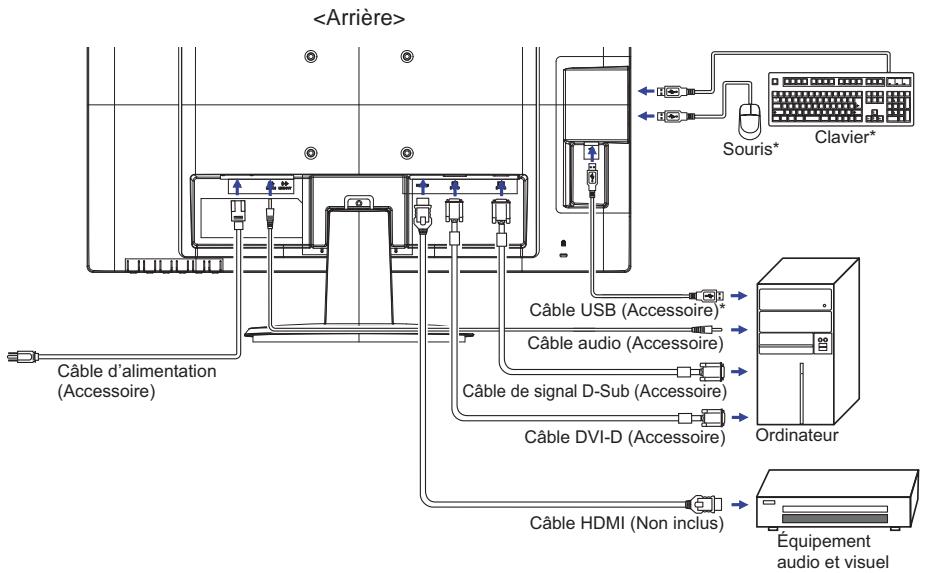

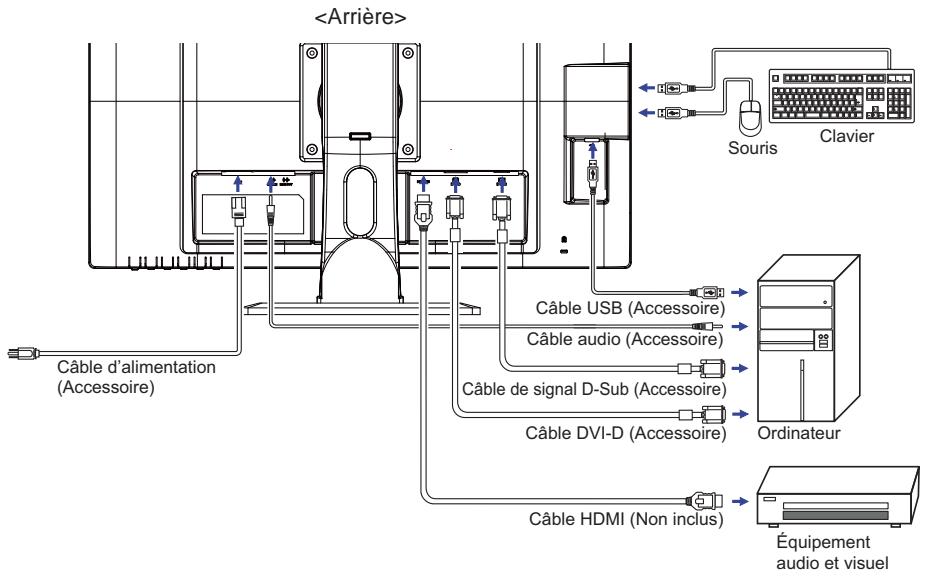

Connexion de votre moniteur : ProLite XB2483HSU
① Assurez-vous que l'ordinateur et le moniteur sont éteints. ② Connectez l'ordinateur au moniteur avec le câble de signal. ③ Connectez le moniteur à l'équipement audio avec le câble audio pour ordinateur lors de l'utilisation des fonctions audio. ④ Connectez d'abord le câble d'alimentation au moniteur puis sur la prise électrique. ⑤ Allumez votre écran et votre ordinateur.
Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur au standard. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama. Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l'adaptateur requis. Assurez-vous de bien serrer les vis manuelles à chaque extrémité du câble de signal.
[Exemple de connexion]

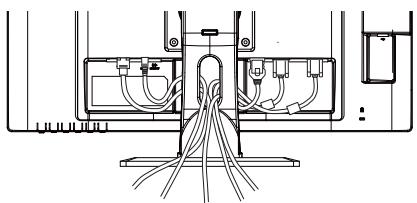

Rassemblez les câbles
Enroulez les câbles et faites-les passer au travers des trous spécifiques découpés. Rassemblez les câbles au fond du support.
Connexion de votre moniteur : ProLite X2483HSU / ProLite E2483HS
① Assurez-vous que l'ordinateur et le moniteur sont éteints. ② Connectez l'ordinateur au moniteur avec le câble de signal. ③ Connectez le moniteur à l'équipement audio avec le câble audio pour ordinateur lors de l'utilisation des fonctions audio. ④ Connectez d'abord le câble d'alimentation au moniteur puis sur la prise électrique. ⑤ Allumez votre écran et votre ordinateur.
Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur au standard. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama. Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l'adaptateur requis. Assurez-vous de bien serrer les vis manuelles à chaque extrémité du câble de signal.
[Exemple de connexion] * Disponible pour ProLite X2483HSU seulement.
Mise en ROUTE de l'ordinateur
Fréquences du signal
Passez aux fréquences souhaitées détaillées à la page 31 “FRÉQUENCES DE SYNCHRONISATION”.

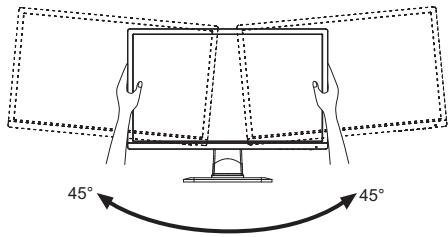

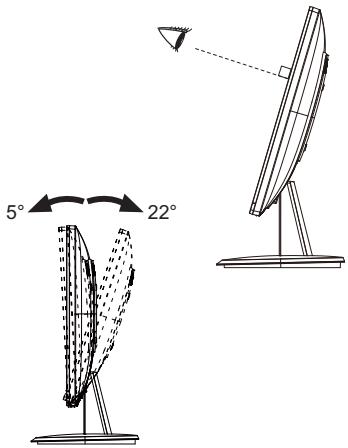

Réglage de l'angle de VISION : ProLite X2483HSU / ProLite E2483HS
Pour une vision optimale, il est recommandé de regarder le moniteur bien en face. Tenez le pied pour ne pas renverser le moniteur lorsque vous modifiez son orientation. - Vous pouvez régler l'angle du moniteur jusqu'à vers le haut et vers le bas. Afin de vous assurer une position du corps saine et relaxée quand vous regardez l'image du moniteur dans votre espace de travail, il est recommandé que le réglage de l'angle d'inclinaison n'excède pas 10 degrès. Réglez ensuite l'angle du moniteur comme vous le désirez.
- Ne touchez pas l'écran LCD lorsque vous regléz l'angle. Cela pourrait endommager ou casser l'écran LCD. Faites très attention à ne pas vous pincer les doigts ou les mains lors du réglage de l'angle.

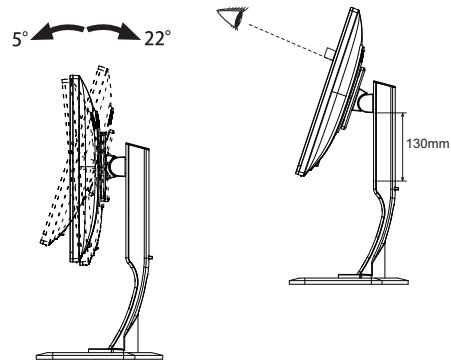

Ajustement de la hauteur et l'angle de VISION : ProLite XB2483HSU
Pour une vision optimale, il est recommendé de regarder de face l'écran du moniteur, puis ajuster la hauteur et l'angle de vision à votre convenance. - Maintenir la matrice afin que le moniteur ne bascule pas quand vous ajustez la hauteur et l'angle. - Vous pouvez ajuster la hauteur du moniteur jusqu'à 130 mm et l'angle de vision, jusqu'à 45degrés à gauche et à droite, 22 degrés vers le haut et 5 degrés vers le bas.
- Ne pas toucher l'écran LCD quand vous ajustez la hauteur ou l'angle de vision.
Cela pourrait engendrer des dommages ou des fêlures de l'écran LCD.
Attention, la prudence est recommandée quand vous ajustez la hauteur ou l'angle de vision, à ne pas vous coincer les doigts. Attention : Manipulez avec précaution lorsque vous ajustez la hauteur de base pour ne pas vous coincer les doigts.

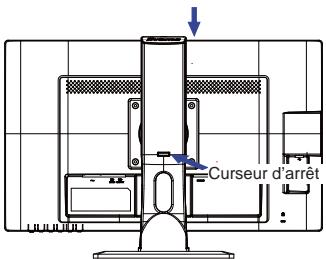

Connexion de votre moniteur : ProLite XB2483HSU

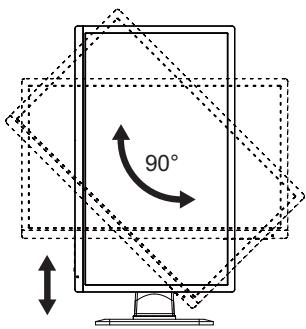

Ajustez la hauteur du moniteur au maximum. Tournez l'écran de 90 degrés.
Portrait: tournez dans le sens des aiguilles d'une montre.
Paysage: tourner dans le sens inverse des aiguilles d'une montre.
N'essayez pas de tourner l'écran sans atteindre cette position haute car vous risquez d'endommager le pied. Pour utiliser le mode "Portrait", vous aurez besoin d'une carte vidéo adaptée.
Ajustez l'angle de l'écran à votre convenance.
Utilisation du moniteur
Le LCD iiyama est réglé à l'usine avec une fréquence de synchronisation figurant à la page 31 afin de donner la meilleure image. Vous pouvez également ajuster la position de l'image comme vous le souhaitez en suivant le mode opératoire ci-dessous. Pour plus de détails voir page 21, AJUSTEMENTS DE L'ÉCRAN.

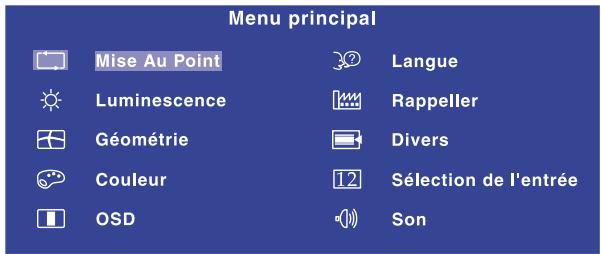

① Appuyez la touche ENTER pour afficher les réglages à l'écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant les touches /.

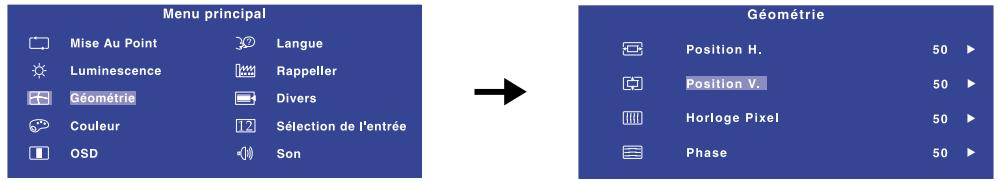

② Sélectionnez la page de menu où se trouve l'icone de l'ajustement désiré. Appuyez la touche ENTER. Utilisez ensuite les touches / pour mettre en surbrillance l'icone du réglage souhaité. ③ Appuyez la touche ENTER à nouveau. Utilisez ensuite les touches / pour effectuer les ajustements ou réglages appropriés. ④ Appuyez la touche EXIT pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.

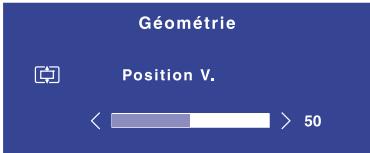

Par exemple, pour corriger la position verticale, sélectionnez l'objet Géométrie du Menu, puis appuyez la touche ENTER. Puis, sélectionnez (Position V.) en utilisant les touches /. Une page d'ajustement apparait après l'appui sur la touche ENTRER.
Utilisez ensuite les touches / pour corriger la position verticale. La position verticale de l'image entière doit changer pendant que vous effectuez l'opération.
Appuyez sur la touche EXIT pour finir et les modifications sont enregistrées en mémoire.
Lorsque l'utilisation des touches est abandonnée pendant l'ajustement, la fenêtre OSD disparaît après le début défini pour la Temporisation. La touche EXIT peut également être utilisée pour fermer rapidement la fenêtre OSD. ■ Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d'éteindre le moniteur pendant l'utilisation du Menu. ■ Les ajustements pour Position H. / V. Horloge Pixel et Phase sont enregistrés pour chaque fréquence de signal. À l'exception de ces ajustements, tous les autres ajustements n'ont qu'un seul réglage qui s'applique sur toutes les fréquences de signal.
| Mise Au Point Auto Adjust | Entrée analogique seulement |
| Ajustement | Problème / Option Touche correspondante |
| Mise Au Point * Auto Adjust | Direct | Ajustement de Position H. / V., Horloge Pixel et Phase automatiquement. |

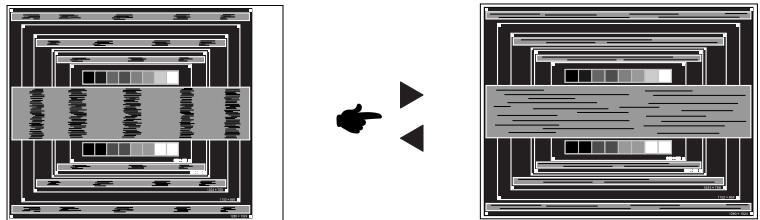

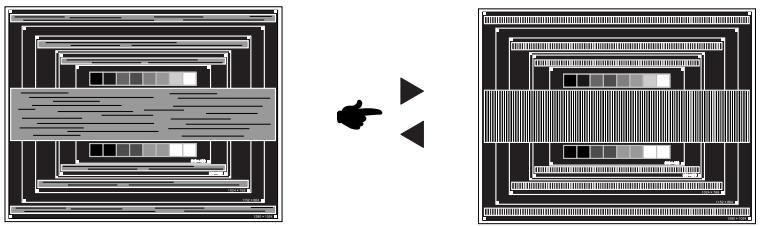

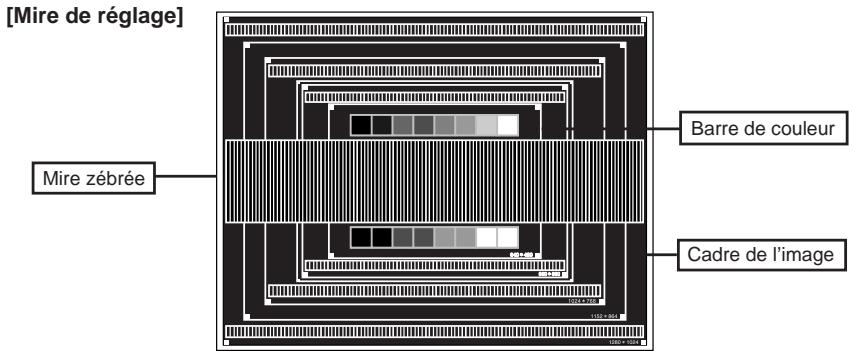

- Pour les menus résultats, utilisez Mise Au Point avec la mire d'ajustement. Voir la section AJUSTEMENTS DE L'ÉCRAN page 21.
Les pouzz éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.
- Mise Au Point : Appuyez sur la touche Auto lorsque le Menu n'est pas affiché.
| Luminescence *1,2
Luminance |
| Ajustement | Problème / Option | Touché correspondante |
| Luminosit *3
Brightness | Trop nombre
Trop clair | |
| Contraste
Contrast | Trop terme
Trop intense | |
1 Le réglage de la luminosité n'est pas actif quand le mode ACR est actif. ² La Luminescence sont désactivés lorsque i-Style Color a été sélectionné. *3 Ajustez la luminosité quand vous utilisez le moniteur dans une pièce que vous sentez que l'écran est trop lumineux.
Soupiez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.
- Luminosité: Appuyez la touche lorsque le Menu n'est pas affiché.
| Géométrie Geometry | Entrée analogique seulement |
| Ajustement | Problème / Option | Touche correspondante |
| Position H.
H. Position | Trop à gauche | |
| Trop à droite | |
| Position V.
V. Position | Trop haute | |
| Tropasse | |

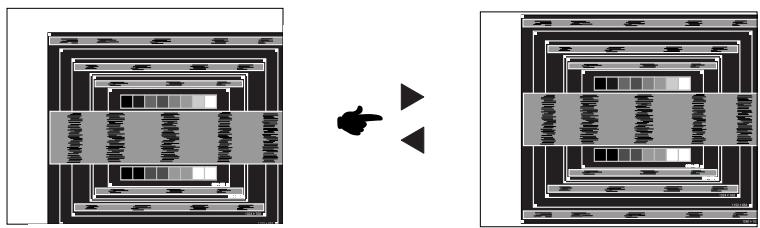

| Horloge Pixel
Pixel Clock | Trop étroite | |
| Trop large | |

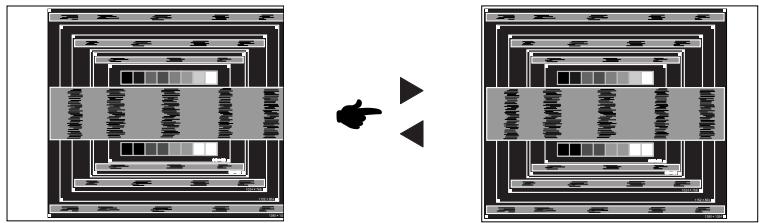

| Phase
Phase | Pour corriger le scintillagement des caractères ou des lignes | |
| Couleur*
Color |
| Ajustement | Problème / Option | Touche correspondante |
| 9300K | Blanc bleuâtre | |
| 7500K | Blanc jaunâtre | |
| 6500K | Blanc rougeâtre | |
| Utilisateur
User Preset | Rouge Red | Trop faible
Trop fort |
| Vert Green |
| Bleu Blue |
- La Couleur sont désactivés lorsque i-Style Color a été sélectionné.
| OSD
OSD |
| Ajustement | Problème / Option | Touché correspondante |
| Position H.
H.Position | OSD trop à gauche | ▲ ▲ |
| OSD trop à droite | ▲ ▲ |
| Position V.
V.Position | OSD trop haut | ▲ ▲ |
| OSD trop haut | ▲ ▲ |
| Temporisation
OSD Time | Vouces pouvez régler la durée d'affichage de l'OSD entre 5 et 30 secondes. | ▲ ▲ |
| Langue
Language |
| Ajustement | Problème / Option Touche correspondante |
| Langue
Language | English | Anglais | Espanol | Espagnol |
| François | François | Nederlands | Néerlandais |
| Deutsch | Allemand | 日本語 | Japonais |
| Italiano | Italien | 简体中文 | Chinois simplifié |
| Polski | Polonais | Russkii | Russe |
| Rappeler
Recall |
| Ajustement | Problème / Option Touche correspondante |
| Tous les paramètres
Recall All | Oui
Yes | Les données préréglées à l'usine sont restaurées. |
| Non
No | Retourne au Menu. |
| Divers
Miscellaneous |
| Ajustement | Problème / Option Touche correspondante |
| Finesse
Sharpness | 1 2 3 4 5
Vous pouvez changer la qualité de l'image de 1 à 5 (Nette à Lisse). Appuyez la touche ▷ pour changer la qualité de l'image dans l'ordre croissant. Appuyez la touche ▷ pour changer la qualité de l'image dans l'ordre décroissant. |
| DDC
DDC/CI
DDC/CI | Activé
On | Le DDC/CI est activé. |
| Eteint
Off | Le DDC/CI est éteint. |
| NOTEZ Le DDC/CI est basculé entre Activé et Eteint comme suit en appuyant la touche ▷ successivement. → Activé → Eteint → Off → |
| i+ Afficher les informations
Display Information | Affiche les informations sur le signal d'entrée actuel de la carte graphique dans votre ordinateur.
Divers
AFFICHER LES INFORMATION
1920x1080 @ 60 Hz
NOTEZ Consultez le guide d'utilisation de votre carte graphique pour plus d'informations sur le changement de la résolution et de la vitesse de rafraîchissement. |
| ACR Contr. avancé*
Adv. Contrast | Activé
On | Augmentation du Réglage de Ratio de Contraste |
| Eteint
Off | Ratio de Contraste Typique |
| Mode d'affichage*
Display Mode | Plein
Full | Extension de l'affichage. |
| Format
Aspect | Information sur le format d'affichage. |
| OD Over Drive*
Over Drive | Eteint / 1 / 2 / 3
Il améliorer a le temps de réponse de niveau gris du panneau d'affichage à cristaux liquides.
Un niveau plus élevé a comme conséquence un plus rapide le temps de réponse. |
| Logo d'ouverture
Opening Logo | Activé
On | Le logo IYAMA est affché lorsque le monitor est allumé. |
| Eteint
Off | Le logo IYAMA n'apparaît plus lorsque le moniteur est allumé. |
- Contrôle avancé, Le Mode d'affichage et Over Drive sont désactivés lorsque i-Style Color a été sélectionné.
| 12 Sélection de l'entrée
Input Select |
| Ajustement | Problème / Option Touche correspondante |
| 12 Sélection de l'entrée Input Select
Direct | AUTO | Choisir l'Entree du Signal automatiqueffectivement. |
| Manual | D-sub | Sélectionnez l'entrée analogue. |
| DVI | Sélectionnez l'entrée numérique (DVI). |
| HDMI | Sélectionnez l'entrée numérique (HDMI). |
| NOTEZ Toutefois il sera automatiquement choisi quand juste une source employe.
La source d'entrée est fixe, non可以选择 automatiquement si D-sub, DVI-D et HDMI qui sont choisis. |
Lorssez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.
- Sélection de l'entrée : Appuyez sur la touche AUTO pendant 2-3 secondes successivement lorsque le Menu n'est pas affiché.
| Son
Audio |
| Ajustement | Problème / Option Touche correspondante |
| Volume
Volume | Trop faible
Trop fort |
| Silencieux
Mute | Activé On | Désactive le son temporairement. |
| Eteint Off | Retourne le volume sonore au niveau précédent. |
| NOTEZ Le Silencieux est basculé entre Activé et Eteint comme suit en appuyant la touche ➔ successivement. → Activé → Eteint
→ On → Off |
| HDMI Audio*
HDMI Audio | Line-In | Choisissez la Line-In l'entrée. |
| HDMI | Choisissez la HDMI l'entrée. |
- Accessible seulement si l'entrée HDMI a été sélectionnée.
Loussez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.
- ECO Mode: Appuyez la touche ↓ lorsque le Menu n'est pas affiché.
Activé : La luminosité ou la lumière de fond est réduite.
Éteint : Normal
NOTEZ Le voyant d'alimentation est éteint lorsque la mise ECO est validée.
- i-Style Color : Appuyez sur la touche EXIT lorsquè le Menu n'est pas affiché.
Éteint : Revenir aux réglages de base en ajustant les couleurs.
Standard : Pour l'environnement de fenêtre général et le réglage par défaut du moniteur.
Jeux: Pour l'environnement de jeux PC.
Cinéma : Pour l'environnement d'un film et d'images animées.
Paysage: Pour l'affichage d'images de paysage en extérieur.
Pour l'édition de texte et l'affichage en environnement de traitement de texte.
Ajustements de l'écran
Ajustez l'image en suivant la procédure ci-dessous pour obtenir l'image désirée quand l'entrée analogue est sélectionnée.
Dans le manuel sont décrites le réglage de la position de l'image, la réduction du scintillagement et l'ajustement de la netteté pour le type d'ordinateur que vous utilisez. Le moniteur a eté concu pour donner la(Meilleure performance à une résolution de 1920 x 1080, mais ne peut pas fournir les meilleures résolutions à moins de 1920 x 1080, car l'image est automatiquement étiérée pour replir l'écran. Cette résolution est recommendée en utilisation normale. L'affichage de texte ou des lignes sera flou ou irrégulier en épaissur quand l'image est étirée du au processus d'élargissement de l'écran. Il est préférible d'ajuster la position et la fréquence de l'image avec les commandes du monieur, qu'avoc les logiciels ou les utilisaires de l'ordinateur. ■ Procedez aux ajustements après une période d'échauffement de trente minutes au moins. - Des ajustements supplémentaires peuvent être nécessaires après la Mise Au Point selon la résolution ou la fréquence du signal. La Mise Au Point peut ne pas fonctionner correctement quand l'image affichée est autre que la mire d'ajustement de l'écran. Dans ce cas, des ajustements manuels sont nécessaires.
L'écran peut être ajusté de deux manières. Une manière est l'ajustement automatique pour la Position, l'Horloge et la Mise au point. L'autre est de faire chacun des ajustements manuellement. Effectuez la Mise Au Point pour la première fois lorsque le moniteur est connecté à un nouvel ordinateur ou lorsque la résolution est changée. Si l'écran est flou ou scintille ou si l'image n'est pas cadree correctement à l'écran après avoir effectué la Mise Au Point, les ajustements manuels sont nécessaires. Les deux ajustements devraient être faits en utilisant la mire de réglage de l'écran (Test. bmp) obtenue sur le site Web de IYAMA (http://www. iiyama. com).
Ajustez l'image en suivant la procédure ci-dessous pour obtenir l'image désirée.
Ce manuel explique les ajustements sous Windows OS.
Affichez l'image à la résolution optimale. Ouvrez Test.bmp (mire d'ajustement de l'écran) comme papier peint.
■ Consultez la documentation appropriée pour le faire. ■ Test. bmp est un fichier à une résolution 1280 x 1024. Positionnez bien la mire au centre dans la boîte de dialogue du paramètre du papier peint.
③ Appuyez sur la touche AUTO. (Mise Au Point)
④ Ajustez l'image manuellement en procédant comme suit lorsque l'écran est flou ou scintille ou l'image n'est pas cadre correctement à l'écran après avoir effectué la Mise Au Point.
⑤ Ajustez la Position V. de sorte que le haut et le bas de l'image soient bien cadres à l'écran.
(6) 1) Ajustez la Position H. afin que le côté gauche de l'image soit sur le bord gauche de l'écran.
2) Étirez le côté droit du cadre de l'image vers le bord droit de l'écran en réglant l'Horloge.
■ Quand la partie gauche de l'image s’éloigne du côté gauche de l’écran pendant le réglage de l’Horloge, réglez les étapes 1) et 2). - Une autre manière de faire le réglage de l’Horloge est de faire l’ajustement sur les motifs zébrés verticaux de la mire. L’image peut scintiller pendant le réglage d’Horloge, Position H. et Position V. Dans le cas où l’image est plus grande ou plus petite que la zone d’affichage après le réglage de l’Horloge, répétez les étapes à partir de ③.
⑦ Réglez la Phase pour corriger les perturbations horizontales, le scintillement ou la netteté en présence de la mire d'ajustement.
En cas d'un fort scintillement ou d'un manque de netteté sur une partie de l'écran, répétez les étapes ⑥ et ⑦, car l'ajustement de l'Horloge peut ne pas avoir été effectué correctement. Réglez la Position H. si la position horizontale s'est déplacée pendant le réglage de la Phase.
⑧ Réglez la Luminosité et la Couleur pour obtenir l'image souhaitée après les réglages de l'Horloge et de la Phase.
Et remettez votre papier peint favori.
Systéme d'économie d'energie
Le système d'économie d'énergie de ce produit est conforme aux normes ENERGY STAR et VESA DPMS. Lorsqu'il est activé, il permet de réduire automatiquement la consommation d'énergie du moniteur lorsque l'ordinaire ne fonctionne pas de manière active.
Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes VESA DPMS. Il existe un mode d'économie d'énergie disponible comme décrit ci-dessous. La fonction d'économie d'énergie, y compris les réglages des minuteurs, est configurée par le système d'exploitation. Consultez le manuel de votre système d'exploitation pour des informations sur cette configuration.
Mode d'économie d'énergie
Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant de l'ordinateur sont inactifs, le moniteur entre en mode d'économie d'énergie, ce qui réduit la consommation électrique à moins de 0,5W. L'écran devient noir, et le voyant d'alimentation devient orange. À partir du mode économique d'énergie, l'image réapparait après quelques secondes soit en touchant de nouveau le clavier ou la souris.
Le moniteur continu à consommer de l'électricité même en mode d'économie d'énergie. Il est recommendé d'éteindre le moniteur lorsqu'il n'est pas utilisé, pendant la nuit et les week-ends afin d'éviter toute consommation inutile d'électricité. Il est possible que le signal vidéo provenant de l'ordinateur puisse fonctionner alors que la synchronisation du signal H ou V soit absente. Dans ce cas, la fonction d'économie d'énergie peut ne pas fonctionner normalement.
Depannage
En cas de dysfonctionnement du moniteur, procéder dans l'ordre aux contrôles suivants.
- Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontré. Si le moniteur n'affiche pas d'image, allez à l'étape 2.
- Se reporter aux tableaux suivants si l'on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persiste.
- Si vous rencontrez un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d'utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.
Contrôle
① L'Image
n'apparaît pas.
(Le voyant d'alimentation ne s'allume pas)
Le câble d'alimentation est-il correctement branché? □ L'interrupteur marche-arrêt est-il sur ON ? Vérifier à l'aide d'un autre appareil que la prise secteur fonctionne.
(Le voyant d'alimentation est bleu)
Si l'économiseur d'écran est activé, toucher la souris ou l'écran. Augmenter le Contraste et/ou la Luminosité. L'ordinateur est-il allumé? Le cable de signal est-il correctement branché ? Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
(Le voyant d'alimentation est orange)
Si le moniteur est en mode Economie d'énergie, toucher la souris ou l'écran. L'ordinateur est-il allumé? Le cable de signal est-il correctement branché? □ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
② L'écran n'est pas synchronisé.
Le câble de signal est-il correctement branché? □ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ? Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs du moniteur?
③ L'écran n'est pas centré.
Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur?
L'écran est trop lumineux ou trop sombre.
Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs du moniteur?
Contrôle
⑤ L'écran tremble.
La tension d'alimentation est-elle dans la plage de valeurs du moniteur? □ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
(6) Pas de son.
□ L'équipement audio (Ordinateur etc.) est en marche. Le cable audio est connecté correctement. Augmentez le volume. Le Muet est OFF. Le niveau de sortie de l'équipement audio est dans les specifications du moniteur.
⑦ Le son est trop fort ou trop faible. Le niveau de sortie de l'équipement audio est dans les specifications du moniteur. L'audition d'un bruit parasite. Le cable audio est connecté correctement.
Pour une meilleure protection de l'environnement, svp ne disposez pas votre moniteur.
Veuillez visiter notre site Web : www.iiyama.com/recycle pour la réutilisation de moniteur.
ANNEXE
Design et spécifications techniques peuvent être sujets à modifications, sans préavis.
| Catégorie de taillie | 24" |
| Panneau LCD | La technologie des panneaux | AMVA+ |
| Taille | Diagonale: 24" (61cm) |
| Taille du point | 0,277 mm H × 0,277 mm V |
| Luminosité | 250cd/m² (Typique) |
| Rapport de contraste | 3000 : 1 (Typique), Fonction d'Contr. avancé disponible |
| Angle de vue | Droite / Gauche : 89 degrès chaque, Haut / Bas : 89 degrès (Typique) |
| Temps de réponse | 12ms (Typique), 4ms (Gris au Gris) |
| Couleurs affichées | Environ 16,7 millions |
| Fréquence de synchronisation | Horizontale : 30,0-80,0 kHz, Verticale : 55-75 Hz |
| Résolution maximale | 1920 × 1080, 2,1Mégapixel |
| Connecteur d'entrée | Mini D-Sub 15 broches, DVI-D 24 broches, HDMI |
| Plug & Play | VESA DDC2B™ |
| Signal de synchronisation en entrée | Sync. séparée : TTL, positif ou négatif |
| Signal matériel en entrée | Analogique : 0,7 Vp-p (standard), 75Ω, positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)Digital: HDMI |
| USB Standard | USB2,0 |
| Nombre de ports USBTaille du connecteur | 1 Montante - Gamme B2 Descendante - Gamme A |
| Connecteur d'entrée audio | Prise mini 3,5 mm (stéréo) |
| Signal d'entrée audio | 1,0 Vrms maximum |
| Prise Casque | Prise mini 3,5 mm (stéréo) |
| Haut-parleurs | 2W x 2 (haut-parleurs stéréo) |
| Taille d'écran maximale | 521,28 mm L × 293,22 mm H / 20,5" L × 11,5" H |
| Alimentation | 100-240 VAC, 50/60 Hz, 1,5 A |
| Puisance absorbée*1 | 27W typique, Mode d'économie d'énergie : 0,5 W maximum |
| Dimensions / Poids net | 565,5 × 386,5 - 516,5 × 230,0mm / 22,3 × 15,2 - 20,3 × 9,1" (L×H*2×P),5,0kg / 11,02lbs |
| Angle d'inclinaison | Haut: 22 degrés, Bas: 5 degrés, Gauche / Droite: 45 degrés |
| Conditions defonctionnement | Utilisation : Température 5 à 35°C / 41 à 95°FShumidité 10 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FShumidité 5 à 85% (sans condensation) |
| Homologation | TCO Certified, CE, TÜV-GS, VCCI-B, PSE, CU, ENERGY STAR® |
1 Condition : les périphériques USB ou audio-video ne sont pas connectés. ^2 La hauteur de l'écran sans pied.
| Catégorie de taillie | 24" |
| Panneau LCD | La technologie des panneaux | AMVA+ |
| Taille | Diagonale: 24" (61cm) |
| Taille du point | 0,277 mm H × 0,277 mm V |
| Luminosité | 250cd/m² (Typique) |
| Rapport de contraste | 3000 : 1 (Typique), Fonction d'Contr. avancé disponible |
| Angle de vue | Droite / Gauche : 89 degrès chaque, Haut / Bas : 89 degrès (Typique) |
| Temps de réponse | 12ms (Typique), 4ms (Gris au Gris) |
| Couleurs affichées | Environ 16,7 millions |
| Fréquence de synchronisation | Horizontale : 30,0-80,0 kHz, Verticale : 55-75 Hz |
| Résolution maximale | 1920 × 1080, 2,1Mégapixel |
| Connecteur d'entrée | Mini D-Sub 15 broches, DVI-D 24 broches, HDMI |
| Plug & Play | VESA DDC2BTM |
| Signal de synchronisation en entrée | Sync. séparée : TTL, positif ou négatif |
| Signal matériel en entrée | Analogique : 0,7 Vp-p (standard), 75Ω, positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)Digital: HDMI |
| USB Standard | USB2,0 |
| Nombre de ports USBTaille du connecteur | 1 Montante - Gamme B2 Descendante - Gamme A |
| Connecteur d'entrée audio | Prise mini 3,5 mm (stéréo) |
| Signal d'entrée audio | 1,0 Vrms maximum |
| Prise Casque | Prise mini 3,5 mm (stéréo) |
| Haut-parleurs | 2W x 2 (haut-parleurs stéréo) |
| Taille d'écran maximale | 521,28 mm L × 293,22 mm H / 20,5" L × 11,5" H |
| Alimentation | 100-240 VAC, 50/60 Hz, 1,5 A |
| Puisance absorbée* | 27W typique, Mode d'économie d'énergie : 0,5 W maximum |
| Dimensions / Poids net | 565,5 × 412,0 × 203,0mm / 22,3 × 16,2 × 8,0" (LxHxP),3,3kg / 7,27lbs |
| Angle d'inclinaison | Haut: 22 dégrès, Bas: 5 dégrès |
| Conditions defonctionnement | Utilisation : Température 5 à 35°C / 41 à 95°Funidité 10 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°Funidité 5 à 85% (sans condensation) |
| Homologation | TCO Certified, CE, TÜV-GS, VCCI-B, PSE, CU, ENERGY STAR® |
NOTEZ
- Condition : les périphériques USB ou audio-vidéo ne sont pas connectés.
| Catégorie de taillie | 24" |
| Panneau LCD | La technologie des panneaux | TN |
| Taille | Diagonale: 24" (61cm) |
| Taille du point | 0,277 mm H × 0,277 mm V |
| Luminosité | 250cd/m² (Typique) |
| Rapport de contraste | 1000 : 1 (Typique), Fonction d'Contr. avancé disponible |
| Angle de vue | Droite / Gauche : 85 degrès chaque, Haut / Bas : 80 degrès (Typique) |
| Temps de réponse | 5ms (Typique), 2ms (Gris au Gris) |
| Couleurs affichées | Environ 16,7 millions |
| Fréquence de synchronisation | Horizontale : 30,0-80,0 kHz, Verticale : 55-75 Hz |
| Résolution maximale | 1920 × 1080, 2,1Mégapixel |
| Connecteur d'entrée | Mini D-Sub 15 broches, DVI-D 24 broches, HDMI |
| Plug & Play | VESA DDC2BTM |
| Signal de synchronisation en entrée | Sync. séparée : TTL, positif ou négatif |
| Signal matériel en entrée | Analogue : 0,7 Vp-p (standard), 75Ω, positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)Digital: HDMI |
| Connecteur d'entrée audio | Prise mini 3,5 mm (stéréo) |
| Signal d'entrée audio | 1,0 Vrms maximum |
| Prise Casque | Prise mini 3,5 mm (stéréo) |
| Haut-parleurs | 2W x 2 (haut-parleurs stéréo) |
| Taille d'écran maximale | 521,28 mm L × 293,22 mm H / 20,5" L × 11,5" H |
| Alimentation | 100-240 VAC, 50/60 Hz, 1,5 A |
| Puisance absorbée* | 24W typique, Mode d'économie d'énergie : 0,5 W maximum |
| Dimensions / Poids net | 565,5 × 412,0 × 203,0mm / 22,3 × 16,2 × 8,0" (LxHxP)3,4kg / 7,49lbs |
| Angle d'inclinaison | Haut: 22 degrès, Bas: 5 degrès |
| Conditions defonctionnement | Utilisation : Température 5 à 35°C / 41 à 95°FHumidité 10 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 5 à 85% (sans condensation) |
| Homologation | TCO Certified, CE, TÜV-GS , VCCI-B, PSE, CU, ENERGY STAR® |
NOTEZ
- L'équipement audio n'est pas connecté.
Dimensions : ProLite XB2483HSU
( ) : Plage d'ajustement maximale
Frequences de synchronisation
| Mode videoto | Fréquence horizontale | Fréquence verticale | Horloge à points |
| VESA | VGA 640x480 | 31.469kHz | 59.940Hz | 25.175MHz |
| SVGA 800x600 | 37.879kHz | 60.317Hz | 40.000MHz |
| XGA 1024x768 | 48.363kHz | 60.004Hz | 65.000MHz |
| SXGA 1280x1024 | 63.981kHz | 60.020Hz | 108.000MHz |
| WXGA+ 1440x900 | 55.935kHz | 59.887Hz | 106.500MHz |
| UXGA 1600x1200 | 75.000kHz | 60.000Hz | 162.000MHz |
| WSXGA+ 1680x1050 | 65.290kHz | 60.000Hz | 146.250MHz |
| Full HD 1920x1080 | 66.590kHz | 59.930Hz | 138.500MHz |
| VGA TEXT | 640x350 | 31.469kHz | 70.087Hz | 25.175MHz |
| 720x400 | 31.469kHz | 70.087Hz | 28.322MHz |
- L'entrée DVI n'est pas compatible.
