MODE D'EMPLOI ELVC 491B ESSENTIELB
Notice d'utilisation
Pour vous aider à bien vivre votre achat
Vou venez d'acquérir un produit de la marque Essentiel b et nous vous en remercions. Nous apportons un soin tout particulier à la FIABILITÉ, à la FACILITÉ D'USAGE et au DESIGN de nos produits.
Nous espérons que ce lave-vaisselle vous donnera entière satisfaction.
sommaire
consignes de sécurité 6
Fiche produit 12
description de l'appareil 14
Vue d'ensemble 14
Description du bandeau de commandes 15
raccordements 15
Branchement électrique 15
Raccordement à l'arrivée d'eau 16
Raccordement à l'évacuation d'eau (vidange) 16
avant la première utilisation 18
A. Reglage de l'adoucisseur d'eau 18
B. Remplissage du réservoir de sel régénérant 19
C. Reglage du dosage du liquide de rinceage 19
D. Remplissage du distributeur de liquide de rincege 21
E. Remplissage du distributeur de produit de lavage 21
F. Chargez le lave-vaisse 23
utilisation 26
Preparation 26
Allumer/eteindre l'appareil 26
Lancer un programme de lavage 26
Affichage à l'écran 26
Modifier un programme en cours de lavage 27
Fonction Pause 27
Commentprogrammerundépart différé 27
Fin du programme / déchargement de la vaiselle 28
Tableau des programmes 29
nettoyage et entretien 30
guide de dépannage 32
Codes pannes 33
consignes de sécurité
LISEZ ATTENTIVEMENT CES INSTRUCTIONS AVANT D'UTILISER L'APPAREIL ET CONSERVEZ-LES POUR POUVOIR LES CONSULTER LORSQUE VOUS EN AUREZ BESOIN.
Installation et réparation
- L'installation du lave-vaiselle (branchement électrique et raccordement à l'arrivée d'eau) doit être effectuee par un personnel qualifié conformément aux normes en vigueur.
- En cas de panne, n'essayez pas de réparer l'appareil vous-même. Confiez les réparations exclusivement à un personnel qualifié.
- Les réparations effectuees par une personne non qualifiée peuvent constituer un danger pour l'utilisateur et entraînant l'annulation de la garantie.
- Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet apparéil.
- L'appareil doit être raccordé au réseau de distribution d'eau en utilisant des produits de tuyaux neufs. Il convient de ne pas réutiliser des produits de tuyaux usages.
- Ne pas installer l'appareil sur un tapis, une moquette, ou des revêtements de sols similaires. Ne pas obstruer les ouvertures de ventilation par un tapis.
essential
consignes de sécurité
Consignes generales
- Cet apparéil est destiné à un usage domestique uniquement.
- Cet apparéil n'est pas destiné à être utilisé dans des applications domestiques et analogues telles que :
- Des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnementes professionnels ;
- Des fermes ;
- Des hotels, motellets et autres environnements à caractère résidentiel ;
- Des environnements de type chambres d'hôtes.
- Contrôlez que le lave-vaisselle n'a subi aucun dommage durant le transport. N'utilisez pas l'appareil :
- S'il a été endommagé de chaque façon que ce soit,
- Si la prise ou le cable d'alimentation est endommagé(e),
- En cas de mauvais fonctionnement.
-
Présentez-le à un centre de service après-vente où il sera inspecté et réparé. Aucune réparation ne peut être effectué par l'utilisateur.
-
Si le cable d'alimentation est endommagé, il doit être remplace par votre revendeur, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
Utilisation du lave-vaisselle
- Àprouès le chargement ou le déchargement de la vaisselle, ne laissez pas la porte du lave-vaisselle ouverte car quelqu'un pourrait la heurter et trébucher. Une porte ouverte représenté toujours un danger (risque de basculement). Ne vous appuyez pas et ne vous asseyez pas sur la porte ouverte du lave-vaisselle.
- Ne buvez pas l'eau résiduelle éventuellesment presente dans la vaisse ou dans le lava-vaisse en fin de cycle : des résidus de produits de lavage peuvent subsister.
- N'utilisez que des produits (produit de lavage, liquide de rincege et sel régissant) spécifiques pour lave-vaissette.
-
ATTENTION! Les couteaux et autres ustensiles de cuisine ayant des pointes tranchantes doivent être placés dans le panier avec les pointes tournées vers le bas ou en position horizontale dans le panier supérieur.
-
Faites attention de ne pas vous blesser avec les pointes des couteaux et voirlez à ce qu'elles ne dépassent pas du panier.
- N'introduisez pas de solvants comme l'alcool ou la térébenthine car ils pourraient provoquer une explosion.
- N'introduisez pas de la vaisselle tachée de cendres, de cire, de peinture ou de vernis.
- Évitez d'ouvrir la porte du lave-vaisselle lors de son fonctionnement car des vapeurs brûlantes peuvent s'en échapper ou de l'eau chaude pourrait vous éclabousser.
- N'exposez pas l'appareil à des températures inférieures à 0^ (risque de gel).
Branchement électrique
- Avant de brancher votre apparéil, assurez-vous que la tension électrique de votre domicile corresponde à cette indiquée sur la plaque signalétique de l' apparéil.
- Cet apparéil est muni d'une prise de terre. Il doit être branché sur une prise murale équipée d'une prise de terre, correctement installée et reliée au réseau électrique conformément aux normes en vigueur.
-
En cas d'anomalie de fonctionnement, débranchez le lave-vaisselle de la prise de courant et fermez le robinet d'arrivée d'eau.
-
N'utilisez pas de rallonge ou de multiprise pour raccorder l'appareil.
Sécurité des enfants
- Tenez les matériaux d'emballage hors de portée des enfants (risques d'asphyxie).
- Cet apparéil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances à condition qu'elles aient été placées sous surveillance ou qu'elles aient reçu des instructions concernant l'utilisation de l' apparéil en toute sécurité et qu'elles comprendtent les dangers encourus. Les enfants ne doivent pas journé avec l' apparéil. Le nettoyage et l'entretien par l'usage ne doit pas être effectués par des enfants, sauf s'ils ont plus de 8 ans et qu'ils sont surveillés. Maintenir l' apparéil et son cordon hors de portée des enfants de moins de 8 ans.
- Ne laissez pas les produits de lavage à la portée des enfants. Ils peuvent occasionner des brûlures chimiques graves au niveau des yeux, de la bouche et de la gorge. Respectez strictement les instructions des fabricants de ces produits.
Mise au rebut
- Mettez hors d'usage les apparèils inutilisables en les débranchant de la prise de courant et en sectionnant le cordon d'alimentation.
- Condamnez les parties pouvant être dangereuses pour les enfants (portes, serrure, etc.).
Fiche produit
| Désignation | Valeur | Unité |
| Marque | Essentiel b |
| Référence du modele | ELVC 491b |
| Capacité nominale | 6 | Couverts |
| Nombre de programmes de lavage | 6 |
| Départ différé | Oui |
| Durée maximum du départ différé | 24 | h |

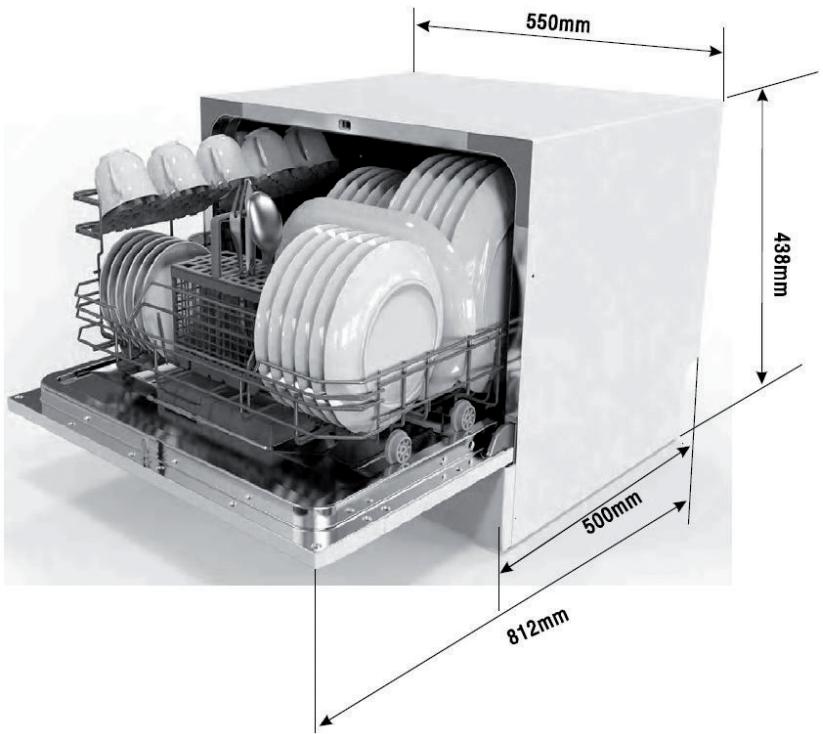

| Dimensions (L x P x H) | 55 x 50 x 43,8 | cm |
| Poids net | 20 | kg |
| Classe d'efficacité énergétique | A+AA |
Consommation d'énergie de 174 kWh par an, sur la base de 280 cycles de lavage standard avec alimentation en eau froide et de la consommation des modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil.
| Consummation d'énergie du cycle de lavage standard | 0,61 | kWh |
| Tension et fréquence | 220 - 240 V ~ 50 Hz |
| Puisance nominale | 1170-1380 | W |
| Consommation d'électricité en mode « arrêt » | 0,45 | W |
| Consommation d'électricité en mode « laissé sur marche » | 0,49 | W |
| Pression d'eau maximum | 10 bars / 1 MPa |
| Pression d'eau minimum | 0,4 bar / 0,04 MPa |
Consommation d'eau de 1820 litres par an, sur la base de 280 cycles de lavage standard. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil.
Classe d'efficacité de séchage A sur une échelle allant de G (appareils les moins efficaces) à A (appareils les plus efficaces).
Le programme « ECO » est le cycle de lavage standard auquel se rapportent les informations qui figurent sur l'étiquette énergétique et sur la fiche produit. Ce programme convient au lavage d'une vaisselle normalement sale et constitue le programme le plus efficace en termes de consommation combinée d'énergie et d'eau.
| Durée du programme standard | 180 | minutes |
| Émissions acoustiques dans l'air | 49 | dB |
| Option « 1/2 charge » | Non |
| Intégrable | Non |
description de l'appareil

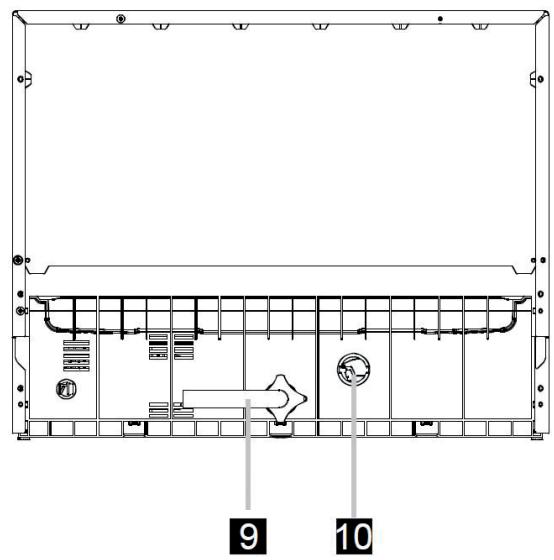

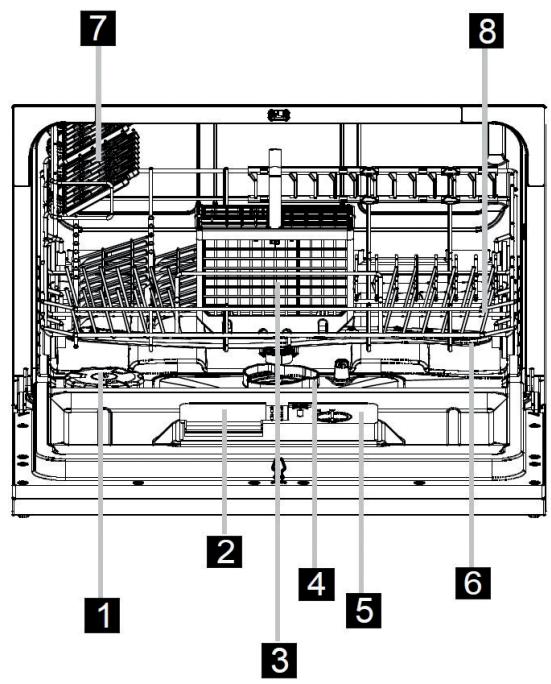

Vue d'ensemble
- Adoucisseur d'eau
- Distributeur de produit de lavage

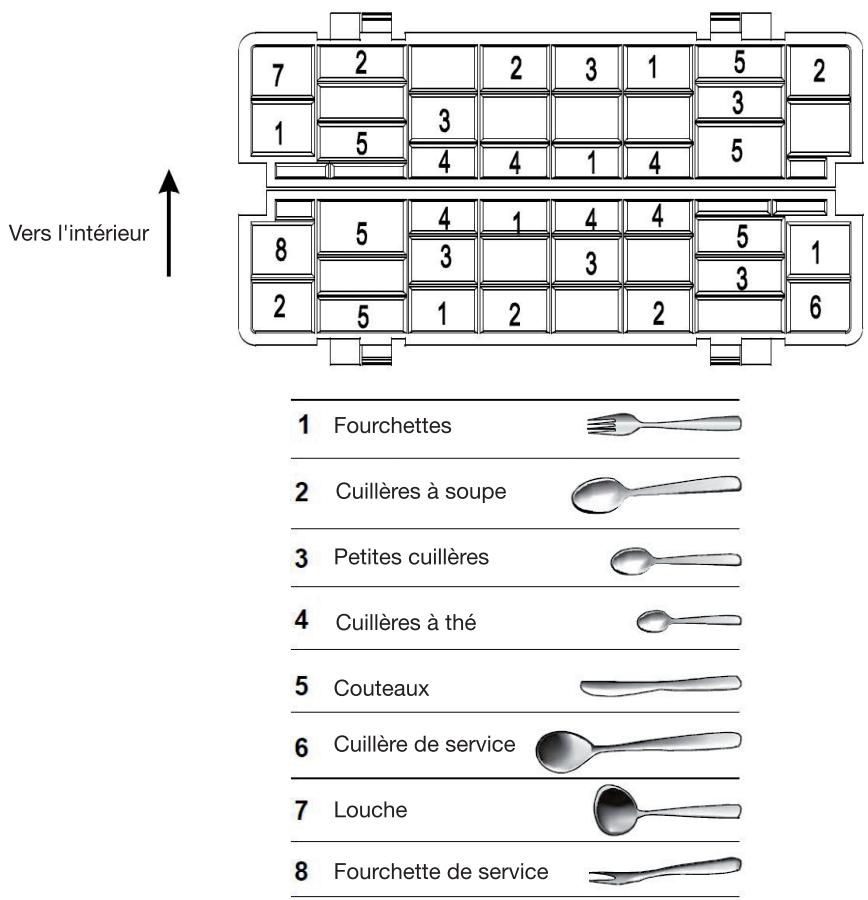

- Panier à couverts
- Filtres
- Distributeur de produit de rinceage
- Bras d'aspersion
- Étagères à tasses (x 2)
- Panier
- Raccord du tuyau d'arrivée d'eau
- Raccord du tuyau de vidange
Description du bandeau de commandes
- Touche Marche/Arrêt
- Écran d'affichage (affiche le temps du programme, le temps restant et le départ différé)
- Témoins lumineux des programmes (x 6)
- Touche de selection du département
- Touche de selection des programmes
- Touche Départ/pause
- Témoin lumineux "Manque de liquide de rinceage"
- Témoin lumineux "Manque de sel" S
raccordements
Branchement électrique
Votre apparéil ne peut être branché que sur une prise murale alimentée en 220-240 V~ monophasé.
Avant de brancher votre lave-vaiselle, assurez-vous que la tension électrique de votre domicile corresponde à cette indiquée sur la plaque signalétique de l'appareil et que la fiche du cable est adaptée à la prise de courant.
Mise à la terre
- Cét apparéil est équipé d'une prise électrique de terre.
- Il doit être branché sur une prise murale correctement installée selon les normes en vigueur et équipée d'une prise de terre.
- Cette prise doit impératifement rester accessible après l'installation.
- ATTENTION! Une mauvaise utilisation de la prise de terre peut entraîner un risque de chocolélectrique.
En cas de court-circuit, la mise à la terre réduit le risque de chocolélectrique en permettant au courant d'être evacué par le fil de terre.
En cas de questions concernant la prise de terre ou le branchement électrique, veuillez consulter un personnel qualifié.
Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.
- Si le cable d'alimentation est endommagé, il doit être remplaced par votre revendeur, son service après-venture ou une personne de qualification similaire afin d'éviter un danger.
- N'utilise pas de rallonge ou de multiprise pour raccorder l'appareil.
Raccordement à l'arrivée d'eau
Ce lave-vaisselle est prévu pour être alimenté en eau froide.
Pour le raccordement du lave-vaiselle à l'arrivée d'eau, utilisez exclusivement des tuyaux neufs; deieux tuyaux ou des tuyaux uses ne doivent pas etre réutilisés.
La pression d'eau doit être comprise entre 0,04 MPa (0,4 bar) et 1,0 MPa (10 bars).
Si la pression est plus BASSE que le minimum, demandez conseil à un technicien qualifié. Si la pression est trop élevé, veuillez installer un réducteur de pression.
- Raccordez le tuyau d'alimentation d'eau froide sur un raccord fileté et vérifie qu'il est correctement serré.
Si l'appareil est branché à des conduites neuves ou n'avant pas été utilisées depuis un certain temps, laissez couler l'eau pendant quelques minutes avant de brancher le tuyau d'accrivée d'eau. Vous évitez ainsi que des dépôts de sable ou de rouille puissant obstruer le filtre placé à l'entrée du tuyau d'accrivée d'eau.
Raccordement à l'évacuation d'eau (vidange)
- Insérez le tuyau de vidange dans un tube de vidange d'un diamètre minimum de 40 mm ou laisserez l'eau couler dans un évier en vous assurant que le tuyau ne soit pas pié ou coincide. Utilisez le coude pour le tuyau de vidange fourni avec l'appareil. L'extrémité libre du tuyau doit être placée à une hauteur maximum de 75 cm et ne doit pas être immergee dans l'eau.
Fixez le tuyau de vidange au point A ou B :
- Pour sécuriser le raccordement au système de vidange et assurer une bonne étanchéité, installez un collier de serrage (non fourni) ajusté (voir figure ci-dessus).
- ATTENTION! Le coude du tuyau de vidange doit être attaché correctement pour éviter toute inondation.
Assurez-vous que les tuyaux d'arrivée d'eau et de vidange ne soient pas écrasés ou pliers.
avant la première utilisation
Avant d'utiliser votre lave-vaisselle pour la première fois :
A. Reglez l'adoucisseur d'eau.
B. Remplissez le réservoir de sel regénérant.
C. Reglez le dosage de liquide de rincage.
D. Remplissez le distributeur de liquide de rincege.
E. Remplissez le distributeur de produit de lavage.

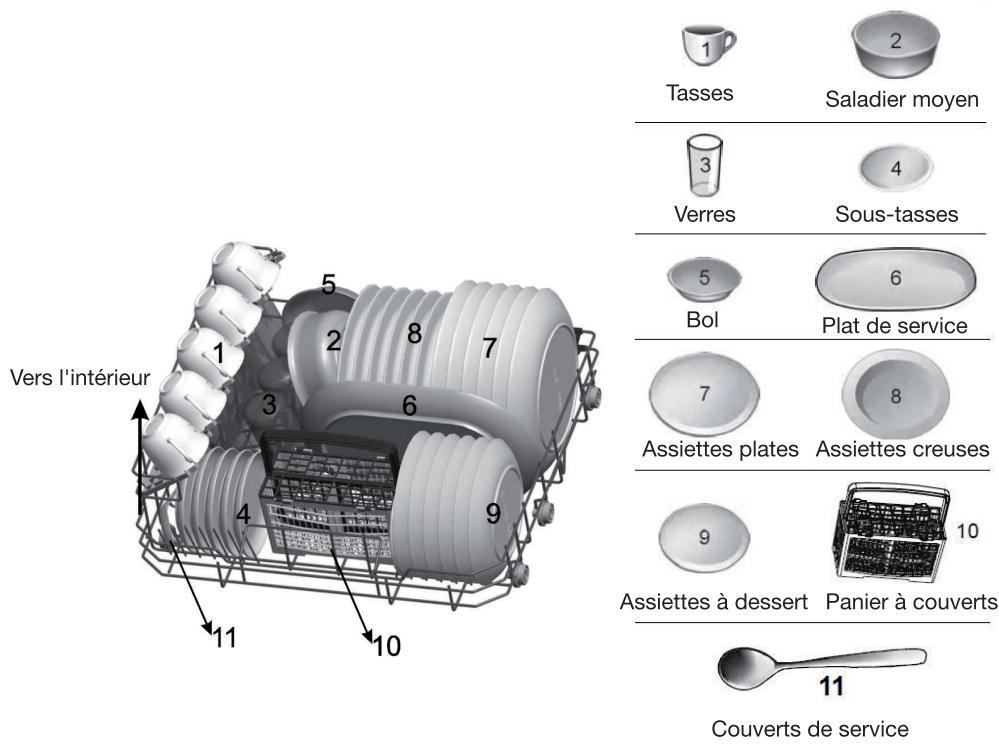

F. Chargez le lave-vaisselle.
A. RÉGLAGE DE L'ADOUCISSEUR D'EAU
Afin d'eviter les dépôts de calcaire sur la vaisse et dans le lave-vaisse, la vaisse doit être lavée avec une eau adoucie, dépourvue de calcaire.
L'eau de distribution dont la durée dépasse 5^ doit être adoucie pour pouvoir convenir au lavage en lave-vaisselle grâce à un sel spécial régénérant.
Pour connaître la durée de l'eau de votre ville, renseignez-vous auprès de votre compagnie locale des eaux ou déterminnez-la à l'aide d'une bande test de mesure de la durée d'eau.
- Fermez la porte du lave-vaiselle et appuyez sur la touche Marche/Arrêt.
- Dans la minute qui suit, appuyez et maintenez enforcée la touche Départ/pause pendant quelques secondes pour entrer dans le mode de réglage. Les témoins lumineux et clignotent alternatively puis, l'indication « H6 » s'affiche à l'écran par défaut.
- Lorsque l'indication « H6 » apparait, relâchéz la touche Départ/Pause puis, appuyez de nouveau sur cette touche pour faire défilier les 6 niveaux de réglage comme suit : « H1 », « H2 », « H3 », « H4 », « H5 », « H6 », « H1 », etc. Sélectionnéz le réglage ajusté en fonction de la durée d'eau de votre région. Reportez-vous au tableau ci-dessous.
| Niveau de réglage | Affichage à l'écran | DURETÉ DE L'EAU |
| °dH | mmol/l |
| 1 | « H1 » | 0 - 5 | 0 - 0,9 |
| 2 | « H2 » | 6 - 11 | 1,0 - 2,0 |
| 3 | « H3 » | 12 - 17 | 2,1 - 3,0 |
| 4 | « H4 » | 18 - 22 | 3,1 - 4,0 |
| 5 | « H5 » | 23 - 34 | 4,1 - 6,1 |
| 6 | « H6 » | 35 - 45 | 6,2 - 8,0 |
°dH : degré allemand de mesure de la durée d'eau
mmol/l : millimol par litre, unité internationale pour la mesure de la durée de l'eau.

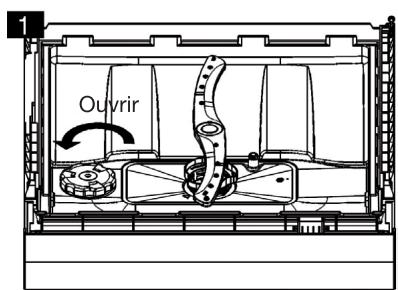

B. REMPLISSAGE DU RÉSERVOIR DE SEL RÉGÉNÉRANT
Le réservoir de Sel régénérant se trouve sous le panier.
Attention! Utilisez exclusivement du sel spécial regénérant concu pour lave-vaisse. Tout autre type de sel non spécifique concu pour une utilisation en lave-vaisse, comme le sel de table, endommagera l'adoucisseur. L'utilisation d'un sel non ajusté annule la garantie.
Vou des nez remplir le reservoir de sel lorsque le témoin lumineux « manque de sel » s'allume.
- Retirez le panier puis, dévissez le bouchon du réservoir de sel (voir figure 1 ci-dessus).
- Si vous replisssez le réservoir pour la première fois, replisssez 2/3 du volume avec de l'eau.

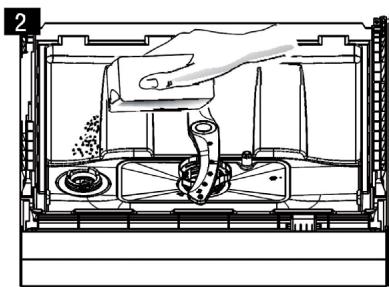

- Placez le bout de l'entonnoir (fourni) dans le trou et versez environ 1 kg de sel (voir figure 2 cidesus). Il est normal qu'un peu d'eau déborde du réservoir de sel.
- Revissez soigneusement le bouchon.
Il se peut que le symbole « manque de sel » reste allumé quelques jours après que le réservoir ait été rempli. Ceci est normal.
Versez le sel uniquement avant de démarrer un programme complet de lavage. Cela évitera que des grains de sel ou de l'eau salée ne restent dans le fond de l'appareil durant une longue période, ce qui pourrait cause de la corrosion.
Si vous renversez du sel dans le fond du lave-vaiselle, effectuez un programme rapide pour rincer la cuve et éviter que de la corrosion ne se forme.
C. RÉGLAGE DU DOSAGE DU LIQUIDE DE RINÇAGE
Si vous utilise des détergents/tablettes "2 en 1" ou "3 en 1", vous n'avez pas besoin d'un produit de rincege supplémentaire. Reportez-vous aux indications spécifiées sur l'emballage du produit lessiviel.
Note: Ce lave-vaisse ne dispose pas de programme "3 en 1".
Pour une efficacité de séchage optimale, il est préférible de privilégier l'utilisation de détergent liquide ou en poudre et de liquide de rincavage只想 que des tablettes.
Le distributeur de liquide de rinçage se trouve sur la face interieure de la porte, à côté du distributeur de détergent.
Le liquide de rincege évite que l'eau ne reste sur la vaisselle sous forme de gouttelettes laissant des taches blanches après séchage.
Le liquide de rincage est ajouté automatiquement au moment du dernier rincage.
Attention! Utilisez exclusivement du liquide de rinceage spécifique pour lave-vaiselle. Ne replisssez jamais le distributeur de liquide de rinceage avec un autre produit ( comme un agent nettoyant ou du détergent liquide) car cela pourrait endommager l'appareil.
Le distributeur de produit de rinceage dispose de 6 niveaux de réglage. (Position 1 = dose minimum, position 6 = dose maximum).
Ajustez la quantité de liquide de rincege en fonction de la durée de l'eau. Effectuez un premier cycle de lavage avec le distributeur en position 2. Vous adaptez ensuite le dosage correct pour votre habitation.
- Augmentez graduellesment la dose de liquide de rincege s'il y a des gouttes d'eau ou des traces de calcaire sur la vaisselle après le lavage.
- Réduisez la quantité s'il y a des trainées blanchâtres et collantes sur la vaisse ou sur les verres ou les lames de couteaux.
Note: Si vous eau est douce, vous n'aurez peut-etre pas besoin de produit de rincage car il pourrait former un voile blanc sur votre vaissette.
Quand remplir le distributeur de liquide de rincage?
Remplissez le distributeur de liquide de rincage lorsque le témoin lumineux "Manque de liquide de rincage"
s'allume.

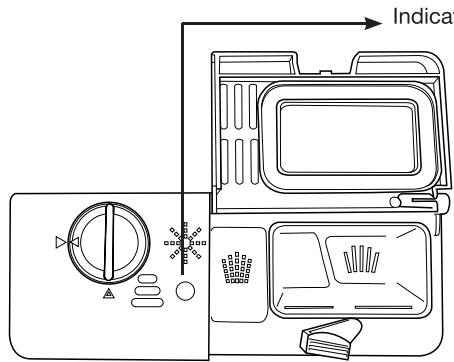

Par ailleurs, vous pouvez évaluer la quantité de produit de rincege restant selon les indications suivantes :
teur de liquide de rençage
Réserveur plein
3/4 plein
1/2 plein
1/4 plein (reemplissage nécessaire pour éviter les taches)
Reservoir vide
Le point noir sur le distributeur de produit de rinceage indique la quantité de produit de rinceage disponible dans le distributeur. Plus la quantité de produit de rinceage diminue, plus la taille du point noir se réduit. Le niveau de liquide de rinceage ne doit jamais se situer au-dessous d' 1/4.
D. REMPLISSAGE DU DISTRIBUTEUR DE LIQUIDE DE RINÇAGE
- Pour ouvrir le distributeur, tournez le bouchon vers la gauche dans le sens indiqué par la flèche et soulevez-le (Figure 1).
- Versez le produit de rincage dans le distributeur (Figure 2) jusqu'à ce que l'indicateur de niveau noircisse complètement. Attention de ne pas trop replir le distributeur pour ne pas causer un surplus de mousse. Essuyez tout débordement avec un chiffon humide. Le distributeur peut containir environ 110ml de liquide de rincage.
- Replacez le bouchon et tournez-le vers la droite dans le sens indiqué par la flèche (Figure 3).
E. REMPLISSAGE DU DISTRIBUTEUR DE PRODUIT DE LAVAGE
Le distributeur de produit de lavage se trouve sur la face interieure de la porte, à côté du distributeur de liquide de rinçage.
Attention! Utilisez exclusivement du produit de lavage spécifique pour lave-vaiselle.
Le distributeur de produit de lavage doit etre rempli avant chaque programme de lavage. Le produit de lavage est libre automatiquement au cours du programme de lavage.

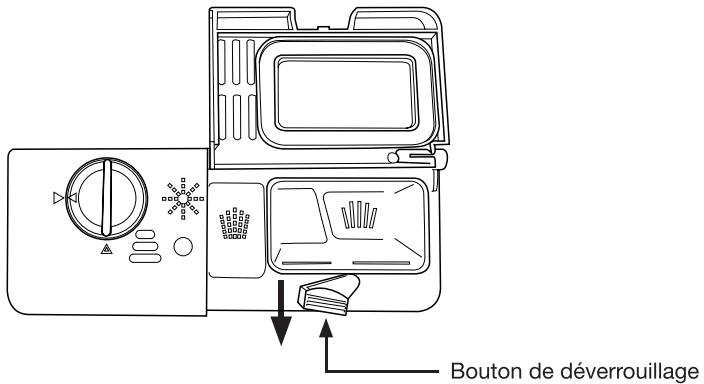

- Poussez le bouton de déverrouillage vers le bas pour ourir le compartment du produit de lavage.
- Insérez le produit de lavage dans le compartment approprié :
Compartment A:
- Insérez du produit de lavage en poudre ou liquide (voir figure ci-contre).
Le repère « 25 » correspond à environ 25 g de produit de lavage.
Compartment B:
- Insérez une tablette de lavage ou une dose supplémentaire de produit de lavage qui servira au prélavage si la vaisse est très sale.
Veuillez respecter les recommendations de dosage conseillées par le fabricant et conservez les recommendations mentionnées sur les emballages des produits de lavage.
3. Refermez le couvercle du compartment du produit de lavage.
Remarque : Les doses seront différentes selon le niveau de saleté de la vaisse et le degré de durété d'eau utilisée.
MISE EN GARDE! Les produits de lavage pour lave-vaisselle sont corrosifs! Veillez à les conserver hors de portée des enfants.
F. CHARGEZ LE LAVE-VAISSELL
- Recommendationstimportantes
- Concernant la disposition des éléments dans le panier :
Veillez Always a ce que les couverts ou d'autres objets ne passent pas au travers du panier à couverts et ne gênent pas la rotation du bras d'aspersion.
- Attention! Les longs couteaux de cuisine placés verticalément peuvent être dangereux. Placez toujours les longs éléments tranchants horizontally sur les étagères à tasses.
- Attention! Ne placez jamais les lames des couteaux vers le haut.
- Ne surchargez pas votre lave-vaiselle.
- Ne placez pas de plats dont la taille ne convient pas au lave-vaiselle.
- Les petits éléments ne doivent pas'être lavés dans le lave-vaisse car ils pouraient facilement tomber du panier.
Chargez les éléments creux comme les tasses, les verres, les casseroles etc. avec l'ouverture vers le bas afin que I'eau puisse s'écouler dans le lave-vaisselle lors du séchage.
- Évitez le contact entre les pieces de vaisse, pour obtenir de更好地 résultats de lavage. L'eau doit pouvoir atteindre toutes les surfaces sales.
Pour la vaisselle fragile, utilisez un programme spécial adapté (température de lavage plusasse) ainsi qu'un détergent deux adaptations.
2. Concernant la compatibilité des éléments :
Assurez-vous toujours que la vaisselle que vous insérez dans l'appareil est appropriée à un lavage au lave-vaisselle.
- Certains matériaux ne sont pas compatibles au lave-vaisse. Dans ce cas, lavez les ustensiles à la main avec un détergent doux (liquide vaisse).
Matériaux non compatibles au lave-vaisse
Éléments partiellement adaptés
| Les ustensiles en bois, |
| Le cristal, |
| Le plastique non résistant à la chaleur, |
| Le cuivre, |
| L'étain, |
| Les objets artisanaux, |
| Les ancients couverts dont la lame et le manche sont assemblés par collage, |
| Les articles composés de fibres synthétiques. |
| Certsains types de verres peuvent ternir après plusieurs lavages. |
| Les parties en argent et en aluminium ont tendance à se décolorer lors du lavage. |
| Les articles émailées peuvent se ternir s'ils sont lavés fréquement au lave-vaisselle. |
- Les couverts en argent ont tendance à noircir s'ils sont mélangés à des couverts en inox. Disposez-les dans le panier à couverts, séparés des autres.
- Les substances fortement colorées comme le ketchup par exemple peuvent laisser temporairement des traces au fond de la cuve. Celles-ci disparaisent au lavage suivant.
Pour un meilleur résultat de séchage, chargez au maximum l'appareil de vaisselle en verre, porcelain, etc. sans pour autant le surcharger. Respectez le plan de chargement indiqués ci-après. Évitez la vaisselle en plastique.
Chargement du panier
Reportez-vous au schéma ci-dessous pour la façon dont vous devez dispose les plats et autres ustensiles dans le panier.
Cette disposition est valable pour des assiettes plates (7) ayant un diamètre inférieur à 26 cm.
Le panier à couverts
Les couverts doivent être placés dans le panier à couverts. Le panier contient des supports de couverts amovibles : placez les couverts un par un dans les trouss appropriés comme indiqué ci-dessous.
Pour rappel : Les ustensiles longs doivent etre placés en position horizontale sur les etagères à tasses.
Attention! Ne laïsez pas les couverts dépasser par le dessous, ceci afin de ne pas générer la rotation du bras d'aspersion inférieur.
utilisation
Preparation
- Frotte les résidus alimentaires solides eventuels restés dans les plats.
- Chargez le lave-vaisse.
- Ajoutez le produit de lavage dans le distributeur de produit de lavage puis, fermez le couvercle. Vérifiez le niveau de liquide de rincage.
- Fermez la porte.
Quel que soit le type de dédTangent utilisé, prenez garde à toujours reférer le clapet de la boîte à produit.
Allumer/éteindre l'appareil
Pour allumer ou eteindre l'appareil, appuyez sur la touche Marche/Arret. Lorsque vous allumez l'appareil, il émet un signal sonore.
Lancer un programme de lavage
- Choisissez un programme en appuyant une ou plusieurs fois sur la touche Programmes. Le témoin lumineux du programme correspondant s'allume. La durée du programme s'affiche à l'écran.
- Fermez la porte du lave-vaisse.
- Puis, appuyez sur la touche Départ/pause pour lancer le programme. Le programme démarre après quelques secondes.
Pour un résultat de séchage optimal, privilégiez les programmes ayant la température de rincege la plus élevé. Reportez-vous au tableau des programmes.
AFFichage à l'écran
L'écran affiche les informations suivantes (à différents moments):
- le temps du programme sélectionné,
- le temps restant du programme en cours,
le départ différé programme,
les codes erreurs.
Si un code erreur s'affiche à l'écran (voir en dernierie page de la notice), cela signifie que l'appareil présente un dysfonctionnement. Éteignez-le et contactez le service après-vente de votre magasin revendeur.
Annuler un programme en cours
Pour annuler un programme en cours, appuyez sur la touche Marche/Arret.
Lorsque you rallumerez l'appareil et selectionnerez un nouveau programme, l'appareil effectuera une vidange avant de demarrer le nouveau programme. Attention : n'ouvre pas la porte avant que l'appareil ait effectué une vidange !
Fonction Pause
Si nécessaire, vous pouvez appuyer sur la touche Départ/pause en cours de programme pour ajouter de la vaisse par exemple.
AVERTISSEMENT ! Faites très attention lorsque vous ouvrez la porte du lave-vaiselle en cours de lavage car de la vapeur chaude ou de l'eau chaude pourrait vous brûler !
Ajoutez la vaisselle puis, appuyez de nouveau sur la touche Départ/pause pour reprendre le programme là où il s'était arrêté. Le lave-vaisselle se remet en route après quelques secondes.
Voupsousvezprogrammerundépartdifférede 24heures maximum.
- Appuyez sur la touche Marche/Arrêt (pour allumer le lave-vaisselle).
- Choisissez un programme en appuyant une ou plusieurs fois sur la touche Programmes.
- Appuyez une ou plusieurs fois sur la touche Départ différé pour sélectionner un départ différé. Chaque pression sur la touche augmente le temps d'une heures. L'écran affiche « H :01», puis « H :02 », puis « H :03», etc.
- Appuyez sur la touche Départ/pause. Lorsque les « : » après le « H » clignotent à l'écran, cela signifie que le programme différé est bien pris en compte.
- Le programme de lavage demarrera après le temps différé que vous avez programmé.
Lorsque les « : » clignotent à l'écran, cela signifie qu'un programme est en cours ou qu'un départ différé a étéprogrammé.
Lorsque les « : » sont fixes, cela signifie que le lave-vaisse est en pause ou en attente.
Pour modifier un départ différé :
Si le programme n'a pas encore commencé, vous pouvez modifier le départ différé en appuyant sur la touche Départ/pause puis, sur la touche Départ différé. ÀpRES avoir modifié le différe, appuyez de nouveau sur la touche Départ/pause pour enregistrer votre réglage.
Pour annuler un départ différé :
Si le programme n'a pas encore commencé, vous pouvez annuler le départ différé.
Youavezdeuxpossibilities：
- Appuyez sur la touche Départ/pause puis, appuyez plusieurs fois sur la touche Départ différé jusqu'à ce que l'écran affiche « H :00 ».
ou:
- Éteignez此时，rallumez l'appareil (à l'aide de la touche Marche/Arrêt).
Fin du programme / déchéancement de la vaiselle
- Lorsque le cycle de lavage est terminé, l'appareil émet un signal sonore pendant quelques secondes.
- Éteignez l'appareil à l'aide de la touche Marche/Arrêt.
- Entrouvrez la portedu lave-vaiselle.
Attention car de la vapeur chaude s'échappe!
- Patientez quelques minutes avant de décharger le lave-vaisselle : vous éviterez de vous brûler et vous obtiendrez de plusieurs résultats de séchage.
- La vaisse chaude est sensible aux chocs. Laissez-la toujours refroidir avant de vider le lave-vaisse.
A la fin du programme, laissez la porte entrouverte pendant une vingtaine de minutes pour que les dernières traces d'humidité restant sur la vaissette s'évaporent.
4. ÀpRES chaque lavage, contrôle si les filtres doivent être nettoyés (Cf. Paragraphe "Nettoyage et entretien").
Tableau des programmes
| Programmes | Informations sur le programme | Description du programme | Produit de lavage Prélavage/Lavage principal | Durée du programme (en min) | Énergie (en Kwh) | Consommation d'eau (en litres) | Liquide de rençage |
| Intensif | Vaiselle très sale | • Prélavage (50°C) • Lavage (70°C) • Rincage • Rincage • Rincage (70°C) • Sécage | 3/15 g | 140 | 0,9 | 10 | Oui |
| Normal | Vaiselle normalement sale | • Prélavage • Lavage (60°C) • Rincage • Rincage (70°C) • Sécage | 3/15 g | 120 | 0,7 | 8 | Oui |
| ECO* | Vaiselle quotidienne normalement sale (Norme EN 50242) | • Prélavage • Lavage (50°C) • Rincage • Rincage (70°C) • Sécage | 3/15 g | 180 | 0,61 | 6,5 | Oui |
| Délicat | Vaiselle légèrement sale. Spécialement adaptée pour les verres. | • Lavage (45°C) • Rincage • Rincage (60°C) • Sécage | 18 g | 75 | 0,5 | 7 | Oui |
| 90 min | Vaiselle légèrement sale. | • Lavage (65°C) • Rincage (70°C) • Sécage | 18 g | 90 | 0,65 | 7 | Oui |
| Express | Programme court pourVAISSELE légèrement sale. | • Lavage (40°C) • Rincage • Rincage (40°C) | 3/15 g | 30 | 0,23 | 6 | |
- Le programme "ECO" constitue le programme le plus efficace en termes de consommation combinée d'énergie et d'eau.
nettoyage et entretien
Nettoyage et entretien des filtres
Le système de filtrage de votre lave-vaisselle se compose de 3 éléments : le filtrtre principal, le filtrtre à déchets et le micro-filtre.
- Le filtré principal (ou filtré fin): s'il est sale ou obstrué, les résultats obtenus avec le lave-vaisselle seront moins satisfaisants.
- Le micro-filtre : ce filtre retient les résidus alimentaires et les salissures dans la zone d'aspiration et évite qu'ils ne se redéposent sur la vaisselle pendant un cycle.
- Le filtré à déchets (ou filtré grossier): il retient les particules solides les plus volumineuses qui pourrait boucher le tuyau d'évacuation.
3
2
Pour retirer les filtres :
Étape 1: tournez le filtré à déchets dans le sens inverse des aiguilles d'une montre pour le déboîter.
Étape 2: Retirez l'ensemble micro-filtre + filtré à déchets.
Étape 3 : séparez les 3滤tres et retirez-les.
- Passez-les sous l'eau courante pour les nettoyer.
- Pour nettoyer le gros filtré et le filtré fin, vous pouvez utiliser une Brosse de nettoyageouple.
Veillez anepasplierlefiltrfin.
Attention! N'utilisez jamais le lave-vaisselle sans les 3 filtres cités ci-dessus.
- Veillez toujours à ce que les filtres soient propres. Contrôlez les filtres après chaque'utilisation pour éviter toute obstruction.
- Veillez à bien repositionner les filtres après le nettoyage pour obtenir des résultats de lavage satisfaisants.
Nettoyage du bras d'aspersion
Il est important que les orifices du bras d'aspersion ne soient pas obstrués, ceci afin de conserver une bonne qualité de lavage.

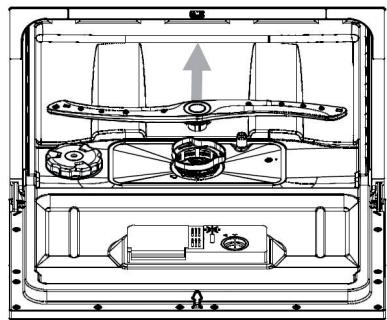

Pour retirer le bras d'aspersion :
Soulevez-le pour le déboîter.
- Lavez le bras d'aspersion dans de l'eau tiède savonneuse.
Utilisez une aiguille pour déboucher les orifices.
- Replacez le bras de la maniere inverse que déscrit précédemment après l'avoir rince soigneusement.
Nettoyage du lave-vaiselle
Surfaces extérieures :
Pour nettoyer les surfaces exterieures de l'appareil, utilisez une éponge douce légèrement humide et imprégnée d'un produit nettoyant doux (non abrasif) puis, séchez soigneusement.
N'tilisez jamais de produits nettoyants abrasifs ou de solvants pour le nettoyage.
- Ne vaporisez pas d'eau ou tout autre produit en aérosol directement sur le bandeau de commandes.

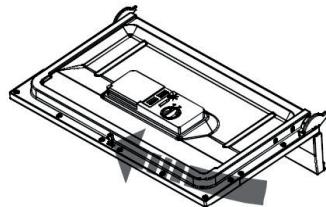

Surfaces intérieures :
Nettoyez régulièrement les joints (afin d'eviter la formation d'odeurs à l'intérieur du lave-vaiselle) et l'intérieur de la porte avec une éponge douce humide pour oter tout résidu d'aliment évientuel.
En cas de non utilisation prolongée
- Effectuez un programme de lavage à vide (sans vaisselle à l'intérieur).
- Arrêtez puis, débranchez l'appareil de la prise de courant.
- Fermez le robinet d'arrivée d'eau.
- Laissez la portégérement ouverte. Ceci permettra de garder les joints de porte en bon état plus longtemps et préviendra la formation d'odeurs à l'intérieur de l'appareil.
guide de dépannage
Un mauvais fonctionnement peut être dû à un problème mineur que vous pouvez résoudre vous-même à l'aide des instructions figurant dans le tableau suivant. Avant d'appeler un technicien, procédez aux vérifications suivantes :
| Problèmes | Causes possibles |
| Le programme ne démarre pas. | Vérifiez que :
• Le lave-vaisselle est branché au réseau électricque.
• Il n'y a pas de coupure de courant.
• Le robinet d'arrivée d'eau est ouvert.
• La porte du lave-vaisselle est correctement fermée.
• Vous avez allumé l'appareil en appuyant sur la touche Marche/Arrêt.
• Vous n'vez pas programme de départ différé. |
| Le lave-vaisselle ne se remplit pas d'eau. | Vérifiez que :
• Le robinet d'arrivée d'eau est ouvert.
• Le tuyau d'arrivée d'eau n'est pas plié ou obstrué.
• Le filtré à l'intérieur du tuyau d'arrivée d'eau n'est pas bouché.
• La pression d'arrivée d'eau n'est pas trop faible. |
| L'eau n'est pas vidangée à la fin du cycle. | • Avez-vous ouvert la porte avant que le cycle de programme ne soit fini ?
• Les filtres sont-ils obstrués ? |
| La vaisselle n'est pas propre. | Vérifiez que :
• Le détergent a été introduit en quantité suffisante.
• Il y a du sel régénérant dans le réservoir de sel.
• Il y a du liquide de rinçage dans le distributeur de liquide de rinçage.
• Le panier n'est pas trop chargeé / la vaisselle est disposée correctement.
• Une ou plusieurs pieces n'a/ont pas bloqué les bras de lavage de tourner.
• Le programme sélectionné est adapté au type et au degré de saleté de la vaisselle.
• Les orifices du bras de lavage ne sont pas obstrués.
• Tous les filtres sont propres et correctement insérés dans leur logement. |
| Le lave-vaisselle est bruyant. | Vérifiez que le bras de lavage ne touche pas la vaisselle. |
| Léger sifflement pendant le lavage. | Ceci n'est pas un dysfonctionnement. |
| Problèmes | Causes possibles |
| La vaisselle n'est pas tout à fait sèche et ne brille pas. | Vérifiez :
• Qu'il y a du produit de rinceage dans le distributeur de produit de rinceage.
• Le détergent utilisé est de bonne qualité et qu'il n'a pas perdu de son efficacité. |
| La porte est difficile à fermer. | Vérifiez que le lave-vaissele est correctement installé sur une surface plane et stable. |
Si les informations de ce tableau ne vous aient pas à résoudre votre problème spécifique, n'effectuez aucune réparation vous-même sur l'appareil. Veuillez contacter le service après-venture de votre magasin revendeur.
Codes pannes
Lorsqu'un dysfonctionnement se produit, l'écran affiche un code panne pour vous avertir. Contactez un technicien qualifié du service après-vente de votre magasin.
| Codes | Signification | Causes possibles |
| E1 | Problème de prise en eau. | Le robinet d'alimentation en eau n'est pas ouvert. Débit d'alimentation en eau trop faible. Pression d'eau trop BASSE. |
| E4 | Débordement. | Hauteur d'eau dans la cuve trop élevé. |
- En cas de débordement, coupe l'arrivée d'eau.
- S'il y a de l'eau dans le fond de l'appareil à cause d'un débordement ou d'une fuite, retirez l'eau avant de redémarrer l'appareil.
Toutes les informations, dessins, croquis et images dans ce document relèvent de la propriété exclusive de SOURCING & CREATION. SOURCING & CREATION se réserves tous les droits relatifs à ses marques, créations et informations. Toute copie ou reproduction, parquelque moyen que ce soit, sera jugée et considérée comme une contrefacon.
Protection de l'environnement Ce symbole apposse sur le produit signifie qu'il s'agit d'un apparéil dont le traitement en tant que déchet est soumis à la réglementation relative aux déchets d'équipements électriques et électroniques (DEEE). Cet apparéil ne peut donc enaucun cas être traité comme un déchet menager, et doit faire l'objet d'une collecte spécifique à ce type de déchets. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (décheterie) et les distributeurs. En orientant votre apparéil en fin de vie vers sa filière de recyclage, vous contribuerez à protégger l'environnement et empêcherez toute conséquence nuisible pour votre santé.
Testé dans nos laboratoires
Garantie valde a partir de la date d'achat (ticket de caisse faisant fjoi). Cette garantie ne couve pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte, ou de l'usure normale du produit.
essential
Art. 8000546
Service Clientèle
CRT Lesquin
Rue de la haie Plouvier
F-59273-FRETIN
FABRIQUE EN R.P.C.
SOURCING & CREATION
21 Avenue de l'Harmonie
59650 Villeneuve d'Ascq Cedex
