Intitulé	Description
Type de produit	Décodeur TNT SAT
Caractéristiques techniques principales	Compatible avec les chaînes TNT par satellite, supporte la norme MPEG-4
Alimentation électrique	Alimentation secteur 220V
Dimensions approximatives	Dimensions : 25 x 18 x 5 cm
Poids	Environ 1,2 kg
Compatibilités	Compatible avec les antennes paraboliques et les téléviseurs équipés d'un port HDMI
Fonctions principales	Accès aux chaînes TNT, enregistrement sur USB, fonction de guide des programmes
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'utilisation de produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées limitée, consulter le service après-vente pour réparations
Sécurité	Utiliser uniquement avec une alimentation conforme, éviter l'exposition à l'humidité
Informations générales utiles	Vérifier la compatibilité avec votre installation satellite avant l'achat

FOIRE AUX QUESTIONS - HOMELY SD TNTSAT ESSENTIELB

Comment installer le décodeur ESSENTIELB HOMELY SD TNTSAT ?

Pour installer le décodeur, connectez-le à votre télévision via un câble HDMI ou péritel, puis branchez l'alimentation. Ensuite, suivez les instructions à l'écran pour effectuer la recherche des chaînes.

Pourquoi je ne reçois pas certaines chaînes ?

Assurez-vous que l'antenne est correctement orientée vers l'émetteur TNT. Vérifiez également que le décodeur est à jour en effectuant une mise à jour logicielle.

Comment effectuer une mise à jour du logiciel du décodeur ?

Accédez au menu principal, sélectionnez 'Réglages', puis 'Mise à jour'. Suivez les instructions pour télécharger et installer la dernière version du logiciel.

Que faire si le décodeur ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez de débrancher le décodeur pendant quelques minutes, puis rebranchez-le.

Comment réinitialiser le décodeur aux paramètres d'usine ?

Dans le menu principal, allez dans 'Réglages', puis 'Réinitialisation'. Sélectionnez 'Réinitialiser aux paramètres d'usine' et confirmez votre choix.

Le téléviseur ne détecte pas le décodeur, que faire ?

Assurez-vous que le décodeur est allumé et connecté à la télévision. Essayez de changer de port HDMI ou de vérifier les connexions du câble.

Comment changer la langue de l'interface ?

Allez dans le menu 'Réglages', sélectionnez 'Langue', puis choisissez la langue souhaitée pour l'interface.

Que faire si le son est défectueux ?

Vérifiez le volume de votre télévision et assurez-vous que le décodeur est correctement configuré pour la sortie audio. Testez avec un autre câble audio si nécessaire.

Y a-t-il une fonction de guide des programmes ?

Oui, le décodeur ESSENTIELB HOMELY SD TNTSAT dispose d'un guide des programmes accessible depuis le menu principal. Vous pouvez consulter les horaires et les informations sur les émissions.

Comment contacter le service client pour des problèmes techniques ?

Vous pouvez contacter le service client ESSENTIELB via leur site web ou par téléphone. Assurez-vous d'avoir le numéro de modèle et les détails de votre problème à portée de main.

MODE D'EMPLOI HOMELY SD TNTSAT ESSENTIELB

Face avant ____________________________________________________ 7 Face arrière ___________________________________________________ 7 Télécommande ________________________________________________ 8 BRANCHEMENTS ________________________________________________ 9

1. Branchements vidéo (Péritel)_________________________________ 9

2. Branchements audio (Sortie optique numérique) ______________ 10

3. Raccordement de la parabole à votre terminal _______________ 10

PREMIERE MISE EN SERVICE ___________________________________ 11

4. Processus d'installation _____________________________________ 11

5. Sélection de chaîne régionale _______________________________ 11

6. Sélectionnez le niveau de moralité adapté à vos enfants _______ 12

7. Contrôle parental __________________________________________ 12

2. Bannières de zapping et d'information _______________________ 19

3. Liste des canaux ___________________________________________ 20

4. Sélection de la langue Audio ________________________________ 20

5. Fonction télétexte __________________________________________ 20

6. Fonction sous-titrage _______________________________________ 20

7. Fonction Zoom _____________________________________________ 20

Vous venez d’acquérir un produit de la marque Essentiel b et nous vous en remercions. Nous apportons un soin tout particulier au design, à l’ergonomie et à la simplicité d’usage de nos produits. Nous espérons que ce terminal TNTSAT SD vous donnera entière satisfaction.

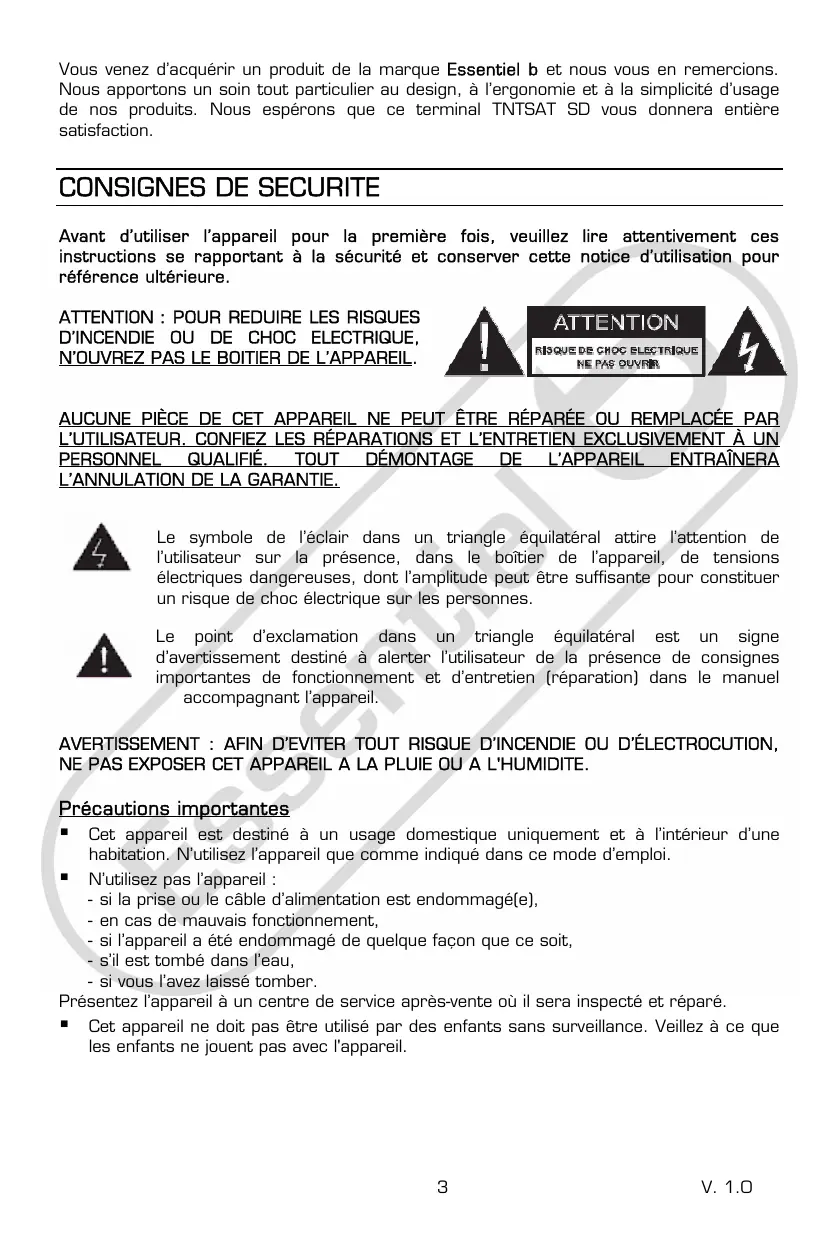

CONSIGNES DE SECURITE

Avant d’utiliser l’appareil pour la première fois, veuillez lire attentivement ces instructions se rapportant à la sécurité et conserver cette notice d’utilisation pour référence ultérieure.

ATTENTION : POUR REDUIRE LES RISQUES

D’INCENDIE OU DE CHOC ELECTRIQUE, N’OUVREZ PAS LE BOITIER DE L’APPAREIL. AUCUNE PIÈCE DE CET APPAREIL NE PEUT ÊTRE RÉPARÉE OU REMPLACÉE PAR L’UTILISATEUR. CONFIEZ LES RÉPARATIONS ET L’ENTRETIEN EXCLUSIVEMENT À UN PERSONNEL QUALIFIÉ. TOUT DÉMONTAGE L’APPAREIL ENTRAÎNERA L’ANNULATION DE LA GARANTIE. Le symbole de l’éclair dans un triangle équilatéral attire l’attention de l’utilisateur sur la présence, dans le boîtier de l’appareil, de tensions électriques dangereuses, dont l’amplitude peut être suffisante pour constituer un risque de choc électrique sur les personnes. Le point d’exclamation dans un triangle équilatéral est un signe d’avertissement destiné à alerter l’utilisateur de la présence de consignes importantes de fonctionnement et d’entretien (réparation) dans le manuel accompagnant l’appareil.

Cet appareil est destiné à un usage domestique uniquement et à l’intérieur d’une habitation. N’utilisez l’appareil que comme indiqué dans ce mode d’emploi. N’utilisez pas l’appareil : - si la prise ou le câble d’alimentation est endommagé(e), - en cas de mauvais fonctionnement, - si l’appareil a été endommagé de quelque façon que ce soit, - s’il est tombé dans l’eau, - si vous l’avez laissé tomber. Présentez l’appareil à un centre de service après-vente où il sera inspecté et réparé. Cet appareil ne doit pas être utilisé par des enfants sans surveillance. Veillez à ce que les enfants ne jouent pas avec l'appareil.

Alimentation électrique

Avant de brancher votre terminal numérique terrestre, assurez-vous que la tension électrique de votre domicile corresponde à celle indiquée sur la plaque signalétique de l’appareil. Branchez toujours le terminal TNTSAT sur une prise secteur facilement accessible. Lorsque vous débranchez le câble d’alimentation, tirez-le toujours au niveau de la fiche, ne tirez pas sur le câble lui-même. Veillez à ce que le cordon d’alimentation ne puisse être écrasé ou coincé, en particulier au niveau des fiches, des prises de courant et au point de raccordement à l'appareil. Veillez à positionner le cordon d’alimentation de telle sorte qu’il soit impossible de marcher ou de trébucher dessus. Si le câble d’alimentation est endommagé, il doit être remplacé par votre revendeur, son service après-vente ou une personne de qualification similaire afin d’éviter un danger. Veillez à débrancher l’appareil de la prise de courant en cas d’orage ou de nonutilisation prolongée. Disposition de l’appareil

Veillez à installer l’appareil sur une surface plane et stable. N’exposez pas l’appareil à la lumière directe du soleil et tenez-le éloigné des sources de chaleur comme les radiateurs, les appareils de chauffage, les fours et autres appareils produisant de la chaleur. Ne placez pas, sur l'appareil, de sources de flammes nues, telles que des bougies allumées. Cet appareil ne doit pas être exposé à des gouttes ou à des éclaboussures d’eau. Ne placez pas d'objets remplis d'eau, tels que des vases, sur l'appareil. N'utilisez jamais cet appareil près de l'eau, par exemple près d'une baignoire, d'un évier, d'un bac à lessive, dans un sous-sol humide, près d'une piscine ou de toute autre source d’humidité. Ne posez aucun objet sur l’appareil. N'utilisez pas l'appareil dans un lieu excessivement chaud, froid, poussiéreux, moisi ou humide. Espace de ventilation

Laissez toujours un espace de ventilation d’au moins 10 cm autour de l’appareil. Cet appareil doit être placé dans un endroit et dans une position qui ne nuit pas à sa bonne ventilation. Par exemple, ne placez pas l'appareil sur un lit, un canapé ou tout autre objet qui pourrait obstruer les orifices d'aération. Ne le placez pas dans un meuble fermé (tel qu’une bibliothèque ou un placard) qui empêcherait l'air de circuler par les orifices prévus à cet effet. Veillez à ce qu’aucun objet ne tombe et qu’aucun liquide ne coule à l’intérieur de l’appareil par les ouvertures de ventilation. Nettoyage

Débranchez le terminal TNTSAT de la prise de courant avant tout nettoyage. Nettoyez-le uniquement à l’aide d’un chiffon doux et sec. Évitez l’usage d’aérosols autour de l’appareil.

Recyclage des piles de la télécommande Ne jetez pas les piles avec les ordures ménagères. Afin de préserver l’environnement, débarrassez-vous des piles conformément aux règlementations en vigueur. Déposez-les dans votre conteneur à piles le plus proche ou rapportez-les dans votre magasin.

Ne rechargez jamais les piles non-rechargeables, ne démontez pas les piles, ne les jetez pas dans un feu. Ne les exposez pas à des températures élevées ou à la lumière directe du soleil. Ne les incinérez pas.

Lecteur de carte Viaccess TNTSAT compatible « CANAL READY » intégré 19 chaînes de la TNT disponibles par satellite avec TNTSAT Lecteur de carte Viaccess TNTSAT compatible CANAL READY Lecteur Viaccess PC 3.0 Accès à la majorité des chaînes en clair du satellite Astra (19,2 ° EST) et des autres satellites connectés. Mémorisation de 4000 chaînes au maximum 4 listes de préférences pour les programmes radio et TV Affichage en façade du N° de la chaîne et en veille, de l’heure Zapping ultra rapide, classement automatique des chaînes (conforme au service TNTSAT) Fonction zoom sur écran 8 blocs programmes, pour allumer et éteindre le terminal sur une chaîne prédéfinie (programmation enregistrement) Possibilité d’afficher à la mise en service la dernière chaîne regardée Fonction sous-titres et multi langue Sortie son numérique coaxiale, pour connexion à une installation home-cinéma Contrôle parental en fonction du contenu du programme (compatible avec signalétique CSA) Image et son en qualité numérique Affichage du titre et du niveau de moralité du programme visualisé Guide électronique des programmes, pour afficher le résumé du programme visionné, du programme à suivre et aussi sur 7 jours Installation du menu « étape par étape » Possibilité de modifier son décrochage régional FRANCE 3 mémorisé Affichage du niveau de signal par chaîne et par émetteur Mise à jour du logiciel embarqué par satellite Menu simplifié par code de couleurs Terminal inopérant sans carte TNTSAT ou CANAL READY valide insérée Faible consommation électrique Ecologique : châssis acier (recyclable), fonction mise en veille automatique Livré avec une carte TNTSAT valide pour une durée de 4 ans

CONTENU DE L’EMBALLAGE

1 terminal TNTSAT SD 1 carte à puce TNTSAT 2 piles 1,5 V type AAA 1 notice d'utilisation

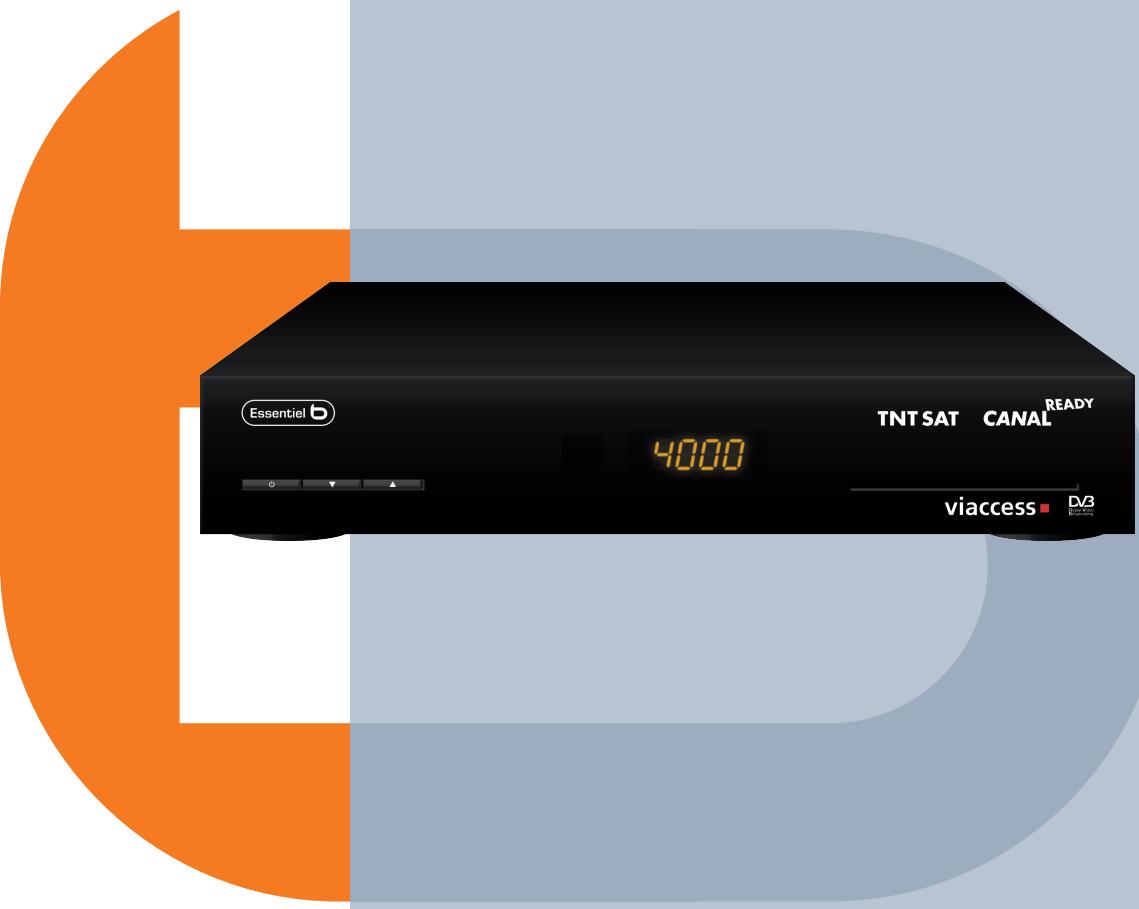

Face avant 1 Touche marche/arrêt 2 Afficheur à 4 caractères Mode veille : affichage de l'heure Mode marche : affichage du numéro du canal sélectionné 3 Fente pour carte à puce Abaisser la languette, puis introduire la carte avec la puce, face vers le bas pour avoir accès aux chaînes cryptées. Face arrière

Entrée SAT Permet de raccorder le câble coaxial de la parabole.

Sortie SAT Permet de connecter un autre terminal (analogique ou numérique).

Prise péritel TV Permet de relier votre terminal à votre téléviseur avec un câble péritel.

Prise péritel VCR/DVD Permet de relier votre terminal à votre magnétoscope ou votre DVD avec un câble péritel. Le signal vidéo va ainsi être transmis en boucle au téléviseur via le terminal.

Prise vidéo Permet de relier votre terminal à votre téléviseur par un câble RCA.

Prises audio gauche et droite Permet de relier votre terminal à votre téléviseur ou à un amplificateur audio analogique par un câble RCA. La fiche rouge correspond au canal audio gauche, et la fiche blanche au canal droit.

Sortie audio numérique S/PDIF Sortie coaxiale permettant de raccorder votre terminal à l'entrée de votre ampli audio numérique.

Câble d’alimentation Votre terminal fonctionne avec une alimentation de 100240V~ (auto-réglable), 50~60Hz +/-5%.

Télécommande Coupe la sortie son du terminal. VOL + / VOL MENU AUDIO INFO P+/PSORTIE CHAINE

Mise en marche/arrêt du terminal. Augmente/diminue le niveau du volume du terminal. Affiche le menu principal. Passage du mode TV au mode AV. Affiche la liste des langues audio disponibles pour le canal regardé. Affiche les informations sur le canal en cours. Change le programme pour le programme précédent/suivant. Permet de quitter le menu ou sousmenu et annule la fonction en cours, le cas échéant. Permet d’accéder à la chaine suivante ou précédente. Les touches directionnelles permettent aussi de naviguer dans le menu. Permet d’augmenter ou de diminuer le son. Les touches directionnelles permettent aussi de naviguer dans le menu. Valide la rubrique de menu en surbrillance. En l'absence de menu, affiche la liste courante des chaînes. Revient à la chaine précédente. Interrompt la sortie vidéo. Effectue une pause sur le direct. Affiche la liste des langues de soustitrage disponibles pour le canal en cours. Affiche la page de télétexte, le cas échéant. Affiche la liste des langues de télétexte disponibles pour le canal en cours. Affiche la liste des groupes de chaînes. Bascule entre les modes TV et RADIO. Affiche le guide des programmes sans menu. Contrôle des touches et changement de chaîne direct. Affiche la liste des satellites installés. Effectue un zoom à 200% ou 300%.

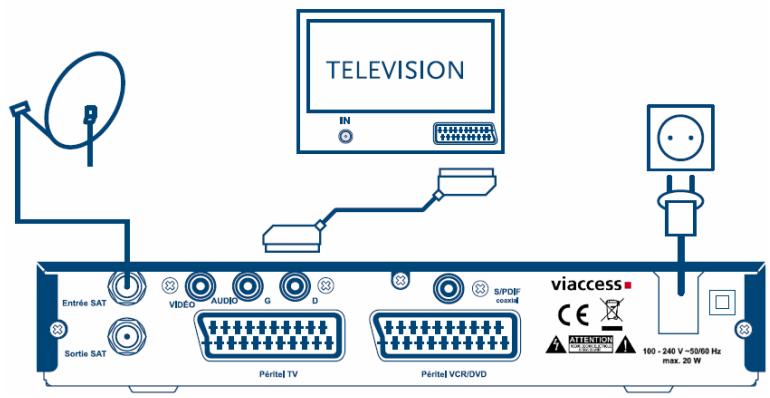

1. Branchements vidéo (Péritel)

Reliez le signal satellite du convertisseur de fréquences (LNB) au connecteur Entrée SAT. Raccorder le connecteur Péritel TV situé à l'arrière du terminal au connecteur SCART IN (entrée péritel) de votre téléviseur. Si vous possédez un lecteur/graveur DVD ou un magnétoscope, vous pouvez le relier au terminal via la prise péritel VCR/DVD.

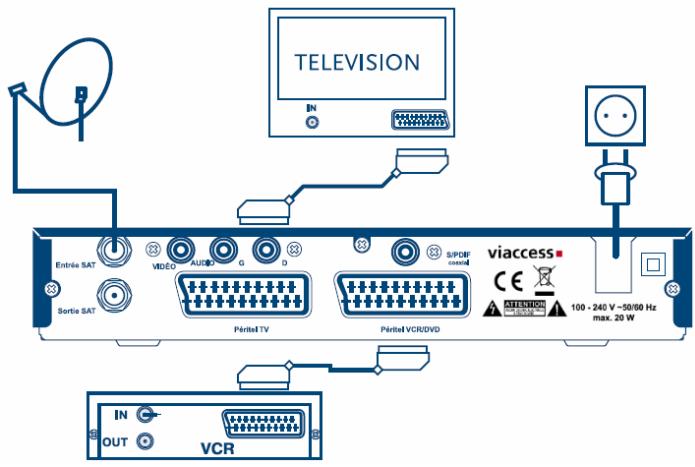

Pour cela, branchez le cordon sur la prise péritel VCR/DVD située à l’arrière du terminal et sur la prise péritel de votre appareil. Branchez le cordon sur la prise Péritel TV située à l'arrière du terminal et sur la prise péritel de votre téléviseur. Notes : - Vous avez également la possibilité de le connecter à l’aide du cordon RCA. - Si vous connectez votre terminal à un magnétoscope ou à un graveur DVD, assurez-vous que votre terminal est bien connecté à votre téléviseur à l’aide d’un câble péritel ou d’un câble vidéo composite (jaune).

Branchements audio (Sortie optique numérique) Raccordez le connecteur S/PDIF situé à l'arrière du terminal à l'entrée correspondante de votre amplificateur audio. Vous pouvez également connecter les sorties audio de votre terminal aux entrées audio de votre téléviseur à l’aide d’un câble RCA (rouge et blanc).

3. Raccordement de la parabole à votre terminal

Votre parabole doit être dirigée sur le satellite Astra à 19.2 Est. Demandez à votre revendeur d'orienter votre parabole sur ce satellite. Branchez un câble coaxial entre votre convertisseur LNB et le connecteur SAT IN de votre terminal. Si vous raccordez votre terminal à un réseau de distribution local existant, vérifiez sur quelle entrée DiSEqC le satellite Astra 19.2 E est connecté. Si vous connectez le terminal sur votre signal de réception existant, vérifiez sur quel connecteur DiSEqC votre entrée ASTRA 19.2 est connectée.

Vérifiez que le terminal est correctement branché au téléviseur et à la parabole et que le signal est de bonne qualité. En cas de doute, consultez votre revendeur local, qui vérifiera votre installation et le signal satellite. Véri•ez que la prise du terminal est bien branchée dans la prise secteur. Insérez la carte service TNTSAT, puis allumez le terminal. L'assistant d'installation apparaît à l'écran s'il s'agit de la première mise en service. Nous vous conseillons de suivre les étapes pas à pas. Cela vous facilitera la configuration du système et l'installation des chaînes.

1. Choix de la langue

Sélectionnez la langue d'affichage à l'aide des touches et appuyez sur OK pour confirmer. Le menu Assistant d’installation s'affiche. Il vous indique quelles touches de fonction utiliser pendant l'installation. Après avoir lu les informations, cliquez sur OK pour continuer.

Dans ce menu, vous devez choisir le format de l’image, le format vidéo, la langue audio et la langue des sous-titres. Une fois vos choix effectués, appuyez sur la touche OK pour confirmer et continuer l'installation.

3. Réglage de l'antenne

Votre parabole doit être dirigée sur le satellite Astra à 19° Est. Si un commutateur DiSEqC est monté entre le convertisseur de fréquences et le terminal, sélectionnez l'entrée correspondante. Le cas échéant, réglez progressivement la position de la parabole jusqu'à ce que les barres indiquant la puissance et la qualité du signal deviennent vertes ou jaunes. Essayez d'obtenir une puissance et une qualité de signal optimales. Lorsque le signal ne peut plus être amélioré, fixez la parabole en position et appuyez sur la touche OK de la télécommande pour lancer la recherche de chaînes. Remarque : Des barres indicatrices de puissance/qualité de signal de couleur rouge et hautes indiquent que votre parabole est dirigée sur le mauvais satellite.

4. Processus d'installation

Cet écran montre la progression de l'installation des chaînes. Lors de la première installation, le terminal cherche les chaines de la TNT disponibles par satellite avec le service TNTSAT et les enregistre.

5. Sélection de chaîne régionale

Lorsque le terminal a détecté et enregistré les chaînes disponibles par satellite correspondantes à votre carte à puce, il vous est demandé de sélectionner votre chaîne régionale préférée à partir des chaînes régionales disponibles. et appuyez sur Sélectionnez la chaîne régionale de votre choix à l’aide des touches OK pour confirmer. Vous devrez sélectionner votre chaîne régionale préférée pour chaque bouquet. Le programme régional de la chaîne sera le seul disponible lors du décrochement régional. Si vous souhaitez conserver la version nationale de la chaîne, sélectionnez la 1ere chaîne du bouquet. Vous pouvez modifier votre choix de chaîne régionale dans le menu Réglage système > Chaine régionale.

6. Sélectionnez le niveau de moralité adapté à vos enfants

Certains programmes diffusés ne sont pas destinés aux enfants. Sélectionnez un groupe d’âge depuis la liste affichée de façon à activer le verrouillage parental afin d’empêcher les enfants de visionner un programme qui ne leur est pas destiné.

7. Contrôle parental

Au terme de la première installation, vous devez entrer et confirmer votre code PIN. Il n’est pas possible d’utiliser le code PIN ‘‘0000’’. Utilisez les touches numériques pour entrer le code PIN. Une fois toutes les étapes de l’installation effectuées, le terminal commute sur la première chaine de la liste. Une carte d’accès au service TNTSAT valide doit être insérée pour regarder les programmes cryptés. Note : Pour être valide, la carte à puce doit être insérée dans l’année suivant l’achat du terminal. MENU PRINCIPAL Appuyez sur la touche MENU pour afficher le MENU PRINCIPAL. Les principaux réglages et fonctions de votre terminal se trouvent dans le Menu principal. Le menu principal comporte 4 sous-menus : "Classement", "Installation", "Programmateur" et "Carte à puce".

Classement A l'aide des touches , sélectionnez le menu Classement et appuyez sur OK. 1.1. Trier les chaines Ce menu permet de classer les canaux à un emplacement spécifique. Cette fonction concerne uniquement les canaux qui ne font pas partie du service TNTSAT (c'est-à-dire dont le numéro est supérieur à 1000). L'utilisateur ne peut modifier l'ordre des chaînes de la TNT disponibles par satellite avec le service TNTSAT. Le classement des chaines dans un groupe de préférences est autorisé pour tous les canaux. Le tri des chaînes dans les listes des autres satellites est autorisé pour toutes les chaînes. ou entrez Choisissez la chaîne à déplacer à l'aide des touches directement son numéro à l’aide des touches numériques de la télécommande. Appuyez sur OK pour confirmer la sélection. Vous pouvez alors choisir le nouvel ou des touches emplacement de la chaîne à l'aide des touches numériques de la télécommande. Appuyez sur OK pour confirmer la nouvelle position de la chaîne. Répétez l'opération pour toutes les chaînes que vous souhaitez déplacer. Pour enregistrer le nouvel ordre des chaînes, appuyez sur la touche jaune (enregistrer) ou bleue (sauvegarder et quitter). Remarque : L'ordre des chaînes n'est modifié que dans la liste sélectionnée. Changez l'ordre des chaînes dans une liste ne modifie pas l'ordre des chaînes d'une autre liste. Par exemple, changer l'ordre dans la liste "Tous les canaux" ne modifiera pas celui de votre liste de préférences, et inversement. 1.2. Ajouter aux favoris Accédez à ce menu pour établir la liste de vos chaînes favorites. Sélectionnez les chaînes à l'aide des touches

Sélectionnez le groupe où ajoutez la chaîne sélectionnée à l'aide des touches Appuyez sur OK pour sélectionner/désélectionner une chaîne dans la liste de favoris de votre choix. Pour renommer une liste de favoris, appuyez sur la touche ROUGE, sélectionnez le groupe à renommer et appuyez sur OK. Le clavier s'affiche à l'écran. Pour effacer le nom du groupe, sélectionnez le symbole Retour arrière ( ) et appuyez sur OK. Pour entrer un nouveau nom, sélectionner les touches pour sélectionner les caractères et appuyez sur OK pour saisir le caractère sélectionné. Appuyez sur la touche ROUGE pour enregistrer le nouveau nom ou sur la touche VERTE pour ignorer les changements. 1.3. Editer les chaines Depuis ce menu, vous pouvez supprimer et verrouiller l'accès à certaines chaînes. Supprimer Appuyez sur la touche ROUGE pour sélectionner la chaîne à supprimer. Pour désélectionner une chaîne, sélectionnez-la puis appuyez à nouveau sur la touche ROUGE. Le ou les chaînes ne seront définitivement supprimées que lorsque vous aurez appuyé sur la touche JAUNE (enregistrer) ou BLEUE (sauvegarder et quitter). Attention, après appui sur ces touches, le ou les chaines sont supprimées de toutes les listes. Pour annuler l'opération de suppression, vous pouvez appuyer sur la touche SORTIE. Le message "Voulez-vous enregistrer les données ?" s'affiche. Appuyez sur SORTIE pour annuler les changements ou sur OK pour les confirmer. Remarque : la fonction « supprimer » ne concerne pas les chaînes de la TNT disponibles par satellite avec le service TNTSAT. Vous ne pouvez supprimer que les chaînes dont le numéro est supérieur à 1000. Verrouillage Cette fonction permet de bloquer l'accès touche VERTE pour verrouiller/déverrouiller verrouillées sont repérées par un symbole chaîne verrouillée, vous devrez saisir votre toutes les listes. à certaines chaînes. Appuyez sur la les chaînes de votre choix. Les chaînes "cadenas". Pour pouvoir regarder une code PIN. Le canal est verrouillé dans

A l'aide des touches , sélectionnez le menu Installation et appuyez sur OK. 2.1. Installation rapide Sélectionnez cette rubrique et appuyer sur la touche OK. La procédure d’installation rapide met la liste des chaînes TNTSAT à jour. Cette procédure n’est normalement pas nécessaire car le terminal vérifie la disponibilité de nouvelle mise à jour à chaque mise en marche. Dans ce menu vous pouvez sélectionner le mode d’installation. Le mode individuel est le mode par défaut et il doit être utilisé quand le terminal est connecté à une parabole individuelle. Si vous passez d’un mode à l’autre, un message d’avertissement apparait afin de vous demander confirmation. Si vous confirmez, toutes les chaînes préalablement installées sont supprimées. Pour procéder à l’installation des chaînes dans le mode désiré, appuyez sur la touche ROUGE.

2.2. Réglage des chaînes Ce menu vous permet de configurer les canaux de satellite en différents modes. Satellite : Sélectionnez un satellite à partir de la liste. Utilisez les touches pour sélectionner un satellite ou appuyez sur OK pour afficher une liste de satellites. Type convertisseur (Dish number) : Indiquez le type de convertisseur de fréquence utilisée. Pour changer les paramètres du convertisseur, appuyez sur OK après avoir sélectionné cette rubrique. Transpondeur : Sélectionnez cette rubrique et appuyez sur OK. La liste des transpondeurs s'affiche sur la droite de l'écran. Vous pouvez utiliser un transpondeur pour vérifier la puissance et la qualité de réception du signal. La liste des transpondeurs renferme les dispositifs prédéfinis. Recherche réseau : si cette rubrique est sur « OFF », le terminal cherche les chaînes disponibles sur la liste des transpondeurs préréglés du satellite sélectionné. Si cette rubrique est sur « ON », le terminal cherche les chaînes disponibles sur tous les transpondeurs. Cette option permet de rechercher les nouvelles chaînes disponibles sur le satellite. Tous les paramètres étant configurés, vous pouvez commencer la recherche de chaînes. Appuyez sur la touche ROUGE pour configurer les chaînes en clair de tous les transpondeurs du satellite. Appuyez sur la touche VERTE pour installer les transpondeurs sélectionnés dans la rubrique Transpondeur. Appuyez sur la touche JAUNE pour installer manuellement les chaînes d’un transpondeur spécifique. Remarque : pendant la recherche de chaînes, le terminal ne trouve et n'enregistre que les chaînes en clair. La configuration de chaînes cryptées ne figurant pas sur le bouquet accessible grâce à la carte à puce est impossible.

2.3 Editer satellites (Edit satellites)

Ce menu permet d’éditer le nom, l’angle, la position, les transpondeurs des satellites et d’ajouter de nouveaux satellites. La touche Rouge permet d’éditer les propriétés du satellite sélectionné. La touche VERTE permet d’ajouter un nouveau satellite. Nom : Appuyez sur la touche OK pour éditer le nom du satellite. Un clavier apparait à l’écran. Pour effacer le nom en cours, utilisez le symbole « retour » et appuyez sur OK. Pour entrer un nouveau nom, sélectionnez les lettres à l’aides touches et appuyez sur OK. Appuyez sur la touche ROUGE pour sauvegarder ou appuyer sur EXIT pour annuler et sortir. Angle (Angle of satellite) : Entrez les valeurs de la position orbitale du satellite à l’aide des touches numériques. Emplacement : A l’aide des touches , sélectionnez EST ou OUEST. Tableau transpondeur : Appuyez sur OK pour accéder au menu d’édition des transpondeurs.

Editez les paramètres du transpondeur sélectionné à l’aide de la touche ROUGE. Ajoutez un nouveau transpondeur à l’aide de la touche VERTE. Supprimez le transpondeur sélectionné à l’aide de la touche JAUNE. Sauvegardez avec la touche JAUNE, puis quittez le menu avec la touche BLEUE.

Ce menu est destiné à configurer les paramètres de la parabole. Numéro de parabole (Dish number) : Avec les touches , sélectionnez le numéro de parabole. Cela permet de faire le lien entre les réglages de la parabole et les satellites du menu réglage des chaines. . Si Type de LNB : Sélectionnez le type de convertisseur à l'aide des touches vous choisissez le type "personnalisé", vous devez entrer dans la rubrique « Fréquences OL » la fréquence de l'oscillateur local. Fréquences OL : Ce sous-menu n'est disponible que si le type de convertisseur sélectionné est "personnalisé". Appuyez sur la touche OK et saisissez dans la fenêtre qui apparaît la valeur souhaitée à l'aide des touches numériques. Contrôle Bande : Ce sous-menu n'est disponible que si le type de convertisseur sélectionné est autre que "universel". Sélectionnez la valeur désirée à l'aide des . Réglez sur Auto pour que le terminal sélectionne automatiquement la touches bande en envoyant le signal de commande 22 kHz. Réglez sur ON pour que le terminal génère le signal de commande 22 kHz en continu, ou sur OFF pour désactiver le signal de commande. . Réglez sur Polarisation : Sélectionnez la valeur désirée à l'aide des touches Auto pour que le terminal contrôle automatiquement la polarisation. Réglez sur 13V ou 18V pour que le terminal alimente le convertisseur avec la puissance sélectionnée, ou sur OFF pour désactiver l'alimentation du convertisseur. Commutateur : Ce sous-menu vous permet de sélectionner le type de commutateur présent sur votre installation. Sélectionnez "Aucun" s'il n'y a pas de commutateur sur votre réseau. N° d’entrée : Indiquez le numéro de l'entrée à laquelle est connecté le convertisseur.

Ce menu permet de configurer les paramètres de votre terminal TNTSAT. Choix langue : Ce menu permet de changer la langue du menu, la langue audio et la langue des sous-titres. Paramétrez successivement les trois sous--menus à l'aide des touches en appuyant à chaque fois sur la touche OK pour confirmer. Réglage TV/VCR : Déplacez le curseur sur la rubrique souhaitée à l'aide des touches pour sélectionner : La norme TV : PAL, SECAM ou Auto Le format vidéo : LetterBox ou Pan&scan

Le format TV : 4:3, 16:9 ou Auto La norme péritel : RGB ou CVBS Appuyez sur la touche sur OK pour confirmer. Réglage OSD : Ce menu vous permet de régler la durée d’affichage de la bannière d’information affichée à l’écran et la transparence du menu. Pour cela, déplacez le curseur sur la rubrique souhaitée à l'aide des touches et confirmez par OK. Réglage heure : Ce menu vous permet de paramétrer l’heure et la date.

Heure actuelle : Affichage de l’heure

Hors tension auto : Vous pouvez paramétrer la mise en veille automatique du terminal, si aucune action n’est effectuée pendant un temps défini (1h, 2h, 3h, 4h ou 5h). Vous pouvez également désactiver cette mise en veille automatique, en sélectionnant la positon OFF.

Utiliser GMT : Si l'organisme de radiodiffusion vous fournit l’heure GMT, vous pouvez l'utiliser pour régler l'heure, ou bien le faire par vous-même. Si l'utilisation de l’heure GMT est sur ON et le fuseau horaire sur AUTO, l'heure est réglée automatiquement et votre terminal adoptera automatiquement les heures d'été et d'hiver.

Fuseau Horaire : Si le fuseau horaire n'est pas sur GMT, vous devez définir le décalage par rapport au GMT et définir manuellement ON ou OFF pour l'heure d'été. Heure d’été : Si l'utilisation du GMT est sur OFF, les rubriques Réglage de la date et Réglage de l'heure s'affichent pour que vous puissiez régler la date et l'heure manuellement

Chaine régionale : Ce menu vous permet de modifier votre choix de chaîne régionale. Le terminal affiche une liste de chaînes, proposant un décrochage , sélectionnez le bouquet de votre choix et régional. A l’aide des touches , sélectionnez la appuyez sur OK pour confirmer. Ensuite à l’aide des touches chaîne régionale de votre choix et appuyez sur OK pour confirmer. Information : Ce menu permet de connaître la version du logiciel installé dans le terminal. Réglage usine : Ce menu permet de réinitialiser le terminal tel qu’il était réglé en sortie d’usine. Le terminal redémarre avec le menu Assistant d'installation. Avant toute réinitialisation, le code Pin vous est demandé.

Ce menu permet de définir le niveau de moralité et d’activer/désactiver le verrouillage des menus et des chaînes et de changer le code PIN du terminal. Pour accéder à ce menu, entrez le code PIN. Niveau de moralité : Choisissez un groupe d'âges dans la liste proposée afin que le contrôle parental empêche vos enfants de regarder des programmes qui ne correspondent pas à leur tranche d'âge. Si le contenu du programme est destiné à une catégorie d'âge supérieure selon les codes CSA à celle qui est autorisée dans le terminal, il faudra entrer un code PIN avant de pouvoir accéder à l'émission en direct. Verrouillage menu : Lorsque cette option est activée, vous devez entrer un code PIN pour pouvoir accéder aux fonctions du menu principal. Vous pouvez ainsi empêcher que d'autres personnes que vous-même changent les réglages du terminal. Chaîne verrouillée : Lorsque cette option est activée, vous devez entrer un code PIN pour pouvoir accéder à l'audio et à la vidéo des chaînes verrouillées (pour savoir comment verrouiller les chaînes, voir le point 1.3, Editer les chaines). Lorsque cette option est désactivée, vous n'avez pas à entrer de code PIN pour pouvoir accéder à l'audio et à la vidéo des chaînes verrouillés. Si vous souhaitez changer le code PIN, il faut entrer le code PIN actuel, ensuite le nouveau code PIN à deux reprises. Appuyez sur la touche JAUNE ou BLEUE pour sauvegarder et sur EXIT pour annuler.

Vous pouvez programmer l'horloge pour que le terminal effectue certaines actions comme la mise en marche ou la mise en veille à un moment souhaité. Bloc programme : Sélectionnez un bloc programme à l'aide des touches

Etat: Activez ou désactivez la fonction de programmation à l'aide des touches Lorsque l'horloge est activée, les autres options peuvent être sélectionnées. Action : Vous permet de sélectionner l’action à programmer. « On » (Le terminal se met en marche à la date et à l'heure indiquées), « Arrêt » (le terminal s’éteint à la date et l’heure indiquées) et « durée » (le terminal se met en marche à la date et à l'heure indiquées, diffuse la chaîne et s'arrête au bout de la durée programmée. Cycle : Vous pouvez définir la fréquence de l'action définie dans l’étape précédente en mode horloge (Une fois, quotidien ou hebdomadaire). Date ou jour de début : Vous pouvez définir la date ou le jour de la semaine où débutera l'action programmée. Appuyez sur OK pour afficher le calendrier ou les jours de la semaine. Heure : Saisissez l'heure de début de l'action à l'aide des touches numériques. Durée : A l'aide des touches numériques, entrer la durée de visionnage de la chaîne uniquement quand le mode Action est réglé sur « Durée ».

Chaine : Appuyez sur la touche OK pour afficher la liste des chaînes et à l'aide des touches de navigation, sélectionnez la chaîne à afficher lors du déclenchement programmé du terminal. Vous pouvez choisir entre télé et radio à l'aide de la touche TV/R. Appuyez sur la touche JAUNE ou BLEUE pour sauvegarder ou sur EXIT pour annuler.

A l'aide des touches , sélectionnez le menu Carte à puce et appuyez sur OK. Quand la carte est en place, vous pouvez accéder à ce menu pour obtenir les informations sur l'activation des droits de la carte, régler le niveau de moralité et le code PIN. Note : Pour être valide, la carte à puce doit être insérée dans l’année suivant l’achat du terminal. Niveau de moralité : Si le contenu d’un programme n'est pas destiné aux enfants, choisissez un âge entre 0 et 15. Le niveau de moralité correspond à l'âge de l'enfant en diminuant de 3 ans. Par exemple, vous avez un enfant de 6 ans, dans ce cas vous devez choisir 3 comme niveau de moralité. Si votre enfant a 10 ans, choisissez 7 comme niveau de moralité. Boîte messages : Dans ce menu, vous pouvez lire les messages envoyés par l'opérateur. Modifiez le code PIN : Permet de modifier le code Pin de la carte. Pour cela, saisissez le code actuel (ancien), puis entrez et confirmez le nouveau. Consultation droits : Dans ce menu, vous pouvez vérifier l'adresse unique de votre carte à puce et vérifier le statut de vos droits. Identification STB : Vous pouvez obtenir le numéro unique de votre carte, la version du système, le numéro de série de votre terminal, la version de logiciel et la version de chargeur installée dans votre terminal ainsi que la version du matériel. Remarque : Le code Pin de la carte peut être différent de celui du terminal. Dans le menu Carte à puce, vous devez utiliser le code de la carte.

MISE A JOUR AUTOMATIQUE DE LA LISTE DES CANAUX Votre terminal peut mettre automatiquement à jour, lors du passage du mode veille au mode marche, la liste des chaînes de la TNT disponibles pas satellite avec le service TNTSAT. Lorsqu’une mise à jour est disponible, le terminal vous demande de confirmer le début de l’installation. Afin d’avoir toujours les dernières chaînes disponible, vous devez confirmer la mise à jour. La liste des chaînes se met à jour automatiquement lorsque vous remplacez la carte service TNTSAT par une carte CANAL READY. REGARDER LA TELEVISION OU ECOUTER LA RADIO

1. Guide des programmes (EPG)

L'EPG affiche le programme des émissions pour la chaîne en cours. La disponibilité de l'EPG dépend de l'organisme de diffusion. Le guide peut donc ne pas être disponible pour toutes les chaînes. En mode visualisation, appuyez sur le bouton EPG, le menu d'EPG apparaît. L'écran se divise en 3 parties principales : sur le côté gauche, vous trouverez la liste des chaînes, sur le côté droit la liste des programmes et en partie inférieure un texte qui fournit, une description courte, ainsi que l’heure de début et de fin du programme. pour choisir la chaîne dans la liste. Utilisez les touches Pour naviguer parmi les listes des chaînes et les listes des programmes, utilisez les touches

Liste des programmes : Choisissez le programme à l'aide des touches Sélectionnez le jour suivant/précédent du programme à l'aide des touches ROUGE/VERTE. Pour naviguer entre la liste des chaînes et la liste des programmes, utilisez les touches La touche JAUNE permet d'afficher davantage d'informations sur l'émission. Programmez l'horloge pour le programme sélectionné à l'aide de la touche BLEUE. Dans les détails du programme : Faîtes défiler les informations à l'aide des touches programmes, appuyez sur la touche Exit. . Pour revenir à la liste des

2. Bannières de zapping et d'information

La bannière de zapping s'affiche automatiquement chaque fois que vous changez de chaîne en mode normal. Elle renseigne sur le nom du satellite, la date et l'heure, le numéro de chaîne et le nom de l'émission en cours, le programme et l’heure de fin. La durée d'affichage de la bannière de zapping peut être modifiée dans le menu Réglage Système, sous menu Réglage OSD. Pour afficher la bannière d'information, appuyez sur INFO. En plus de la bannière de zapping, elle renseigne sur la prochaine émission et son programme, l'existence du sous-titrage et du télétexte sur la chaîne en cours, le mode son et l'existence du son numérique.

Pour afficher à l'écran la liste des chaînes disponibles, appuyez sur la touche OK en mode Visualisation. puis appuyez sur OK pour la Sélectionnez la chaîne à l'aide des touches visualiser en mode plein écran. Tri alphabétique rapide : Appuyez sur la touche ROUGE (tri) pour trier les chaînes dans l'ordre alphabétique. L'alphabet s'affiche sur la droite. Sélectionnez la première lettre de la chaîne recherchée et appuyez sur la touche OK.

4. Sélection de la langue Audio

Appuyez sur la touche AUDIO de la télécommande. , sélectionnez dans la liste la langue souhaitée. A l'aide des A l'aide des touches touches , sélectionnez la voie sonore : gauche, droite ou stéréo. Appuyez sur OK pour confirmer votre sélection.

5. Fonction télétexte

En mode Visualisation des chaînes, appuyez sur la touche TEXTE. Si le télétexte est disponible en plusieurs langues, sélectionnez la langue de votre choix dans la liste.

6. Fonction sous-titrage

En mode Visualisation des chaînes, appuyez sur la touche SOUS-TITRE. La liste des langues de sous-titrage disponibles s'affiche à l'écran. Après sélection de la langue, l'information additionnelle [N], [M] ou [DVB] apparaît. [N] signifie des sous-titres pour les personnes ayant une audition normale. [M] signifie des sous-titres pour les personnes sourdes ou ayant une audition faible. [DVB] signifie des sous-titres en format numérique. Ce type de sous-titres affiché sur l'écran utilise une police facilement lisible. et confirmez par OK. Pour désactiver le Sélectionnez la langue à l'aide des touches sous-titrage, choisissez OFF dans la liste de langues.

En cours de visualisation d’une chaîne, appuyez sur la touche ZOOM. Un cadre s'affiche en superposition de l’image diffusée. Pour le déplacer, utilisez les touches

Pour élargir le cadre, appuyez à nouveau sur la touche ZOOM. Appuyez sur OK pour confirmer. Pour désactiver la fonction ZOOM, appuyez sur SORTIE.

Si vous rencontrez un problème avec cet appareil, vérifiez les éléments ci-dessous avant de le déposer au centre de services de votre magasin. Symptômes Absence d’alimentation Pas d'image ou de son. Causes Recours Le cordon d'alimentation n'est pas branché. Vérifiez que le cordon d'alimentation est bien branché dans la prise murale. La prise secteur n’est pas alimentée. Tentez de brancher le terminal sur différentes prises secteur, afin d’effectuer un test croisé. Il existe un mauvais branchement de la sortie Audio/Vidéo entre le terminal et le téléviseur. Branchez correctement la sortie A/V du terminal au téléviseur. Le son est coupé. Appuyez sur la touche Le téléviseur n’est pas sous tension. Allumez le téléviseur. Le terminal ne reçoit pas de signal. Pas d'image. La télécommande ne fonctionne pas.

Vérifiez le câble d'antenne. Le remplacer ou resserrer sa connexion au terminal. Les valeurs sont incorrectes pour certains paramètres du tuner. Dans le menu Installation, réglez correctement les valeurs des paramètres du tuner. L’orientation de la parabole n’est pas bonne. Vérifiez la puissance du signal et orientez correctement la parabole. Il n'y a pas de piles dans la télécommande, ou les piles sont usées. Vérifiez que les piles soient correctement insérées dans télécommande. Vérifiez les piles. Si elles sont usées, remplacez-les.

Plage de tensions d'entrée : 100 - 240 V ~ 50/60 Hz Consommation : 20 W maxi Température de fonctionnement : +0°C ~ 40°C Température de stockage : -30°C ~ 80°C Humidité : 10% - 85% d'humidité relative, sans condensation Dimensions (L x P x H), en mm : 230 x 160 x 45 Poids : 0,75 kg Frontal: DVB-S Gamme des fréquences d’entrée : 950 ~ 2150 MHz Niveau d’entrée RF: - 25 ~ - 65 dBm Puissance LNB: 13,5/18,5 V DC (+/- 5 %), 400 mA max., protection contre les surcharges Versions DiSEqC : 1.0 Modulation par déplacement phase quadrivalente Vitesse de saisie: 2 ~ 45 Ms/s Signaux SCPC ou MCPC depuis les bandes satellites KU Niveau profil: MPEG-2 MP@ML Vitesse d’entrée: 60 Mo/s max. Résolution vidéo: 720 x 576 (PAL & SECAM) Rapport hauteur/largeur: 4:3, 16:9 MPEG-1 layer I et II, MPEG-2 Cadence d’échantillonnage: 32, 44.1, 48 kHz Modes: Stéréo, Canal double Processeur : STi5189 @ 350MHz Mémoire flash : 4 Mo DDR SRAM : 64 Mo Entrée SAT (IEC 60169-24 type) Sortie SAT (IEC 60169-24 type) 2 prises péritel TV (RGB, CVBS) / VCR/DVD (CVBS) 3 RCA (Vidéo, Audio gauche & droite) S/PDIF : sortie coaxiale
