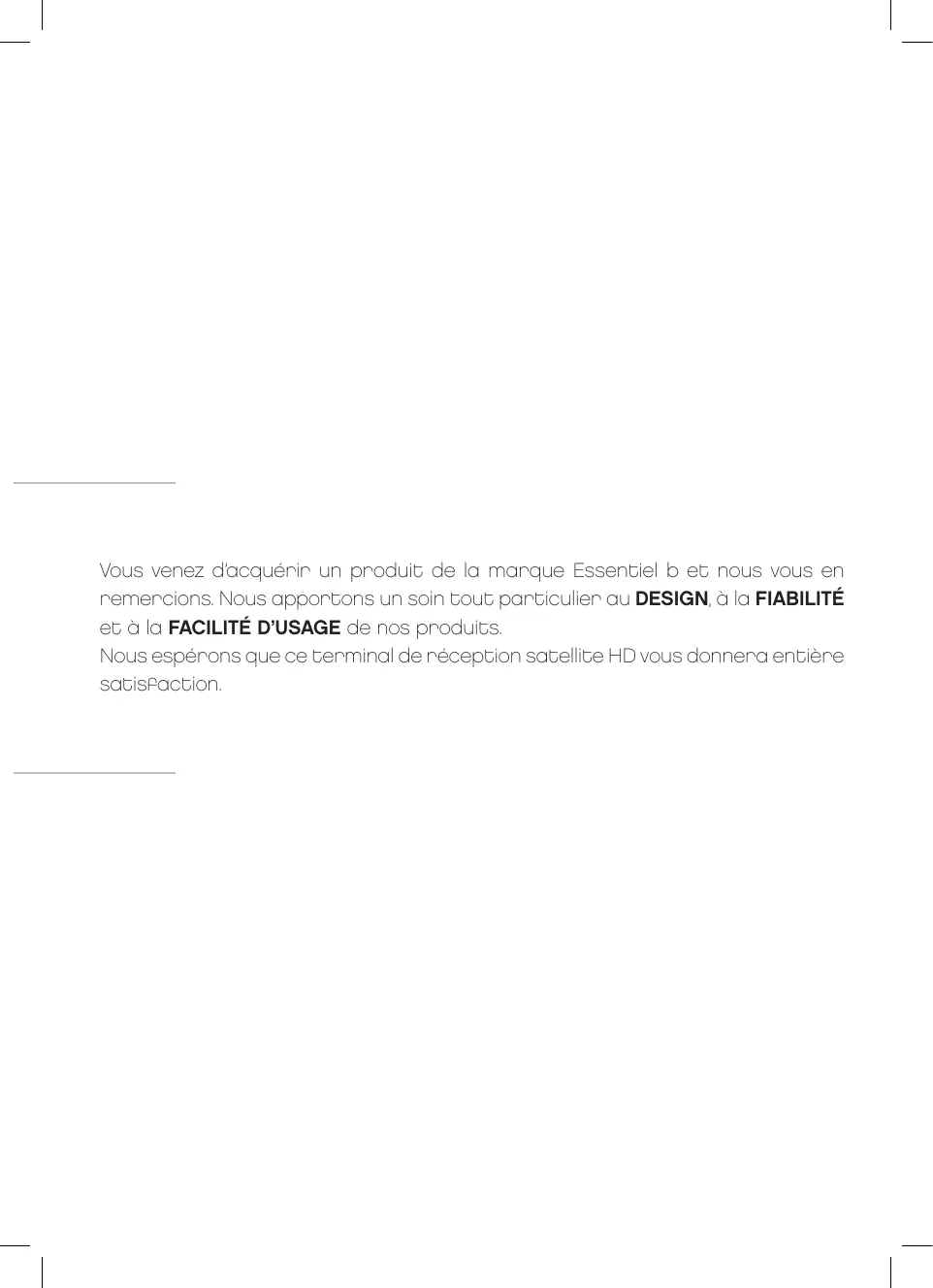

Vous venez d’acquérir un produit de la marque Essentiel b et nous vous en remercions. Nous apportons un soin tout particulier au design, à la fiabilité et à la facilité d’usage de nos produits. Nous espérons que ce terminal de réception satellite HD vous donnera entière satisfaction.
Recyclage des piles de la télécommande
14 14 • Installation rapide des chaînes de la TNT disponibles par satellite avec TNTSAT. • Permet de recevoir la majorité des chaînes numériques disponibles en clair sur le satellite ASTRA (19,2 ° EST) et les autres satellites réceptionnés. • Port USB pour enregistrer les programmes de télévision et de radio, de lire des MP3 et de regarder des photos et images JPEG. • Réglage rapide en moins d’une minute des chaînes de votre opérateur. • Lecteur de carte à puce intégré pour regarder les chaînes des opérateurs codés par Viaccess. • Lecteur de carte Viaccess TNTSAT compatible CANAL READY. • Terminal inopérant sans carte Viaccess TNTSAT ou CANAL READY valide insérée. • Permet la réception des chaînes en haute définition. • Décrochage régional automatique des chaînes nationales avec choix de la région lors de l’installation initiale.
• Contrôle parental avec contrôle de l’âge en
• 4 listes de chaînes favorites (TV et radio). • Menu à l’écran en français et en anglais (OSD). • Sortie audio numérique coaxiale (S/PDIF). • Entièrement
• Sorties Vidéo multiples : HDMI, Péritel (RGB,
• Capacité de 4000 canaux. • Mise à jour du logiciel par satellite. • Affichage en façade du numéro de la chaîne et de l’heure en mode veille. • Démarrage sur la dernière chaîne regardée. • Classement des chaînes par la première lettre du nom de la chaîne.

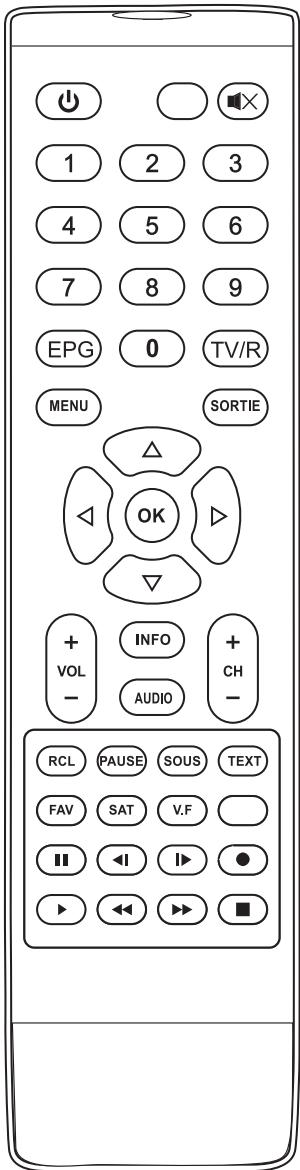

Modifier les valeurs de réglage dans les différents sous-menus. Accéder au programme précédent ou suivant. Naviguer dans les différents sous-menus.
En l’absence de menu, afficher la liste des chaînes.
VOL Effectuer une avance rapide de la lecture en cours. Arrêter la lecture d'un fichier sélectionné.
• Assurez-vous qu’il n’y ait pas d’obstacles entre la télécommande et le capteur infrarouge et que la

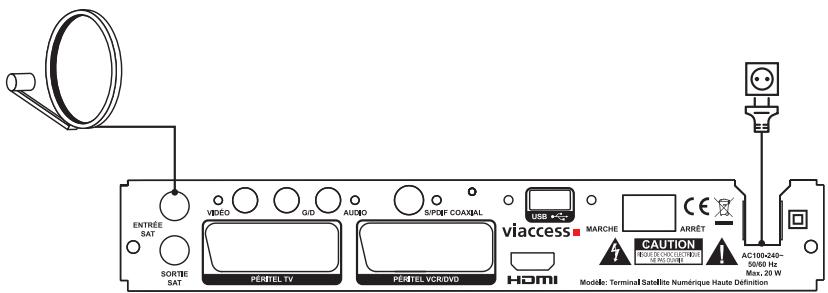

CH Votre parabole doit être orientée vers le satellite Astra à 19.2 Est. Demandez à votre revendeur d’orienter votre parabole sur ce satellite. Branchez un câble coaxial entre votre convertisseur LNB et le connecteur entrée IN de votre terminal. Si vous raccordez votre terminal à un réseau de distribution local existant, vérifiez sur quelle entrée DiSEqC le satellite Astra 19.2 E est connecté. Si vous connectez le terminal sur votre signal de réception existant, vérifiez sur quel connecteur DiSEqC votre entrée ASTRA 19.2 est connectée.

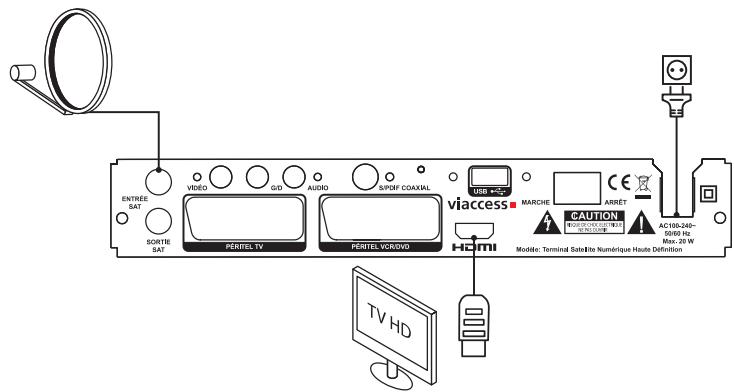

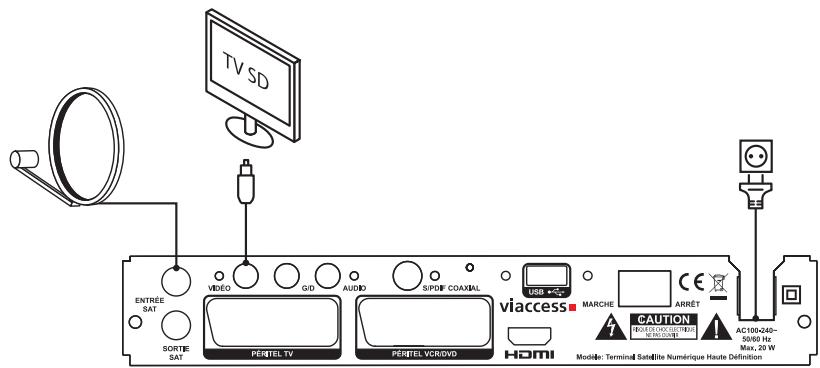

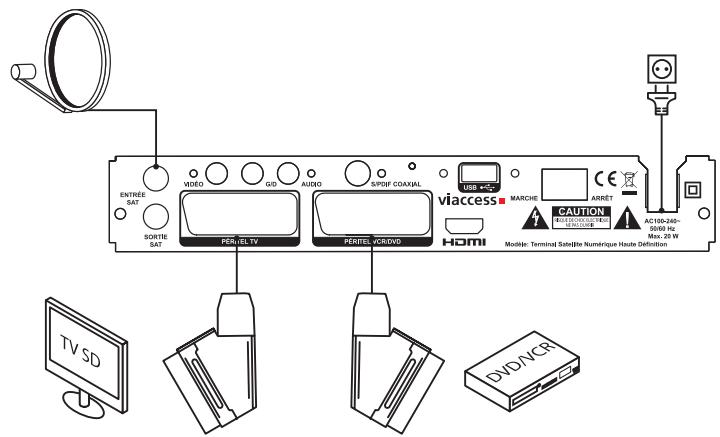

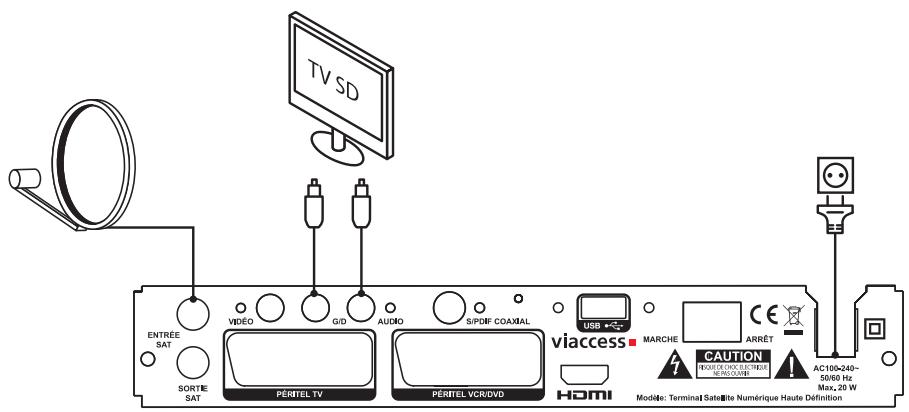

Il existe 3 méthodes pour afficher l’image provenant du terminal sur votre téléviseur. • Cordon vidéo Composite (Qualité moyenne). Aucune pièce de cet appareil ne peut être réparée ou remplacée par l’utilisateur. Confiez les réparations et l’entretien exclusivement a un personnel qualifie. Tout démontage de l’appareil entraînera l’annulation de la garantie.

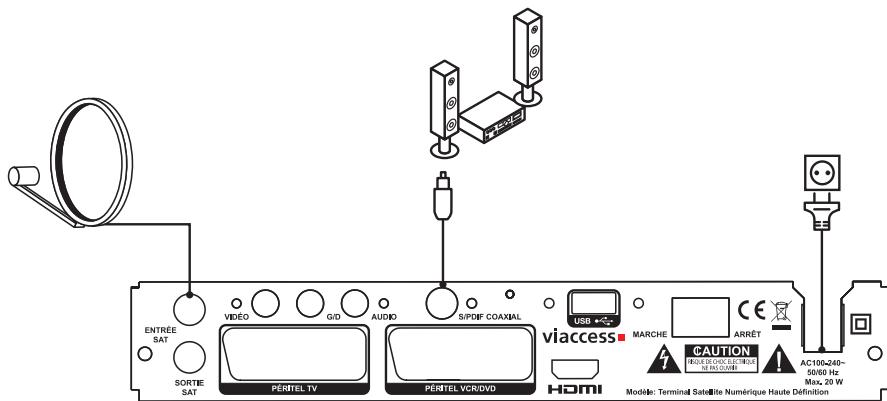

Raccordez le connecteur S/PDIF situé à l’arrière du terminal à l’entrée correspondante de votre amplificateur audio (consultez la notice d'utilisation du fournisseur).
équilatéral attire l’attention de l’utilisateur sur la présence, dans le boîtier de l’appareil, d’une tension élevée, non isolée, dont l’amplitude pourrait être suffisante pour constituer un risque de décharge électrique sur les personnes. Le point d’exclamation inscrit dans un triangle équilatéral attire l’attention de l’utilisateur sur la présence de consignes de sécurité importantes de fonctionnement ou de maintenance (entretien courant) dans la notice accompagnant l’appareil. ATTENTION : NE DéMONTEZ PAS ET N’ESSAYEZ PAS D’OUVRIR VOTRE APPAREIL CAR L’OUVERTURE ET LE RETRAIT DU BOITIER POURRAIENT VOUS EXPOSER A DES TENSIONS DANGEREUSES ET A D’AUTRES DANGERS. CONSULTEZ VOTRE CENTRE DE SERVICES APRES-VENTE POUR TOUTE DEMANDE DE REPARATION OU DE REMPLACEMENT DE PIECE.
Lorsque vous débranchez le câble d’alimentation, tirez-le toujours au niveau de la fiche, ne tirez pas sur le câble lui-même. Veillez à ce que le cordon d’alimentation ne puisse être écrasé ou coincé, en particulier au niveau des fiches, des prises de courant et au point de raccordement de l’appareil. Veillez à positionner le cordon d’alimentation de telle sorte qu’il soit impossible de marcher ou de trébucher dessus. Veillez à débrancher l’appareil de la prise de courant en cas d’orage ou de non utilisation prolongée. Si votre appareil fonctionne de manière inhabituelle, et particulièrement s’il émet des sons ou des odeurs qui vous paraissent anormaux, débranchezle immédiatement et faites-le examiner par un réparateur qualifié. V.1.0
Recyclage des piles de la télécommande • lorsque du liquide a été renversé ou des objets
• si l’appareil a été exposé à la pluie ou à l’humidité, • si l’appareil ne fonctionne pas normalement, • si le lecteur est tombé ou qu’il a été endommagé
être remplacé par votre revendeur, son service après-vente ou une personne de qualification similaire afin d’éviter un danger. Une maintenance est nécessaire dans les cas suivants : • lorsque le cordon d’alimentation ou la fiche est endommagé(e),
Cet appareil ne doit pas être utilisé par des enfants sans surveillance. Veillez à ce que les enfants ne jouent pas avec l’appareil. N’utilisez jamais d’objets pointus pour accéder à l’intérieur de l’appareil.
• N’exposez pas l’appareil à la lumière directe
• Ne placez pas sur l’appareil des sources de flammes nues, telles que des bougies allumées. • Cet appareil ne doit pas être exposé à des gouttes ou à des éclaboussures d’eau. Ne placez pas d’objets remplis d’eau, tels que des vases, sur l’appareil. N’utilisez jamais cet appareil près de l’eau, par exemple près d’une baignoire, d’un évier, d’un bac à lessive, dans un sous-sol humide, près d’une piscine ou de toute autre source d’humidité.
• Débranchez le terminal satellite de la prise de
• Ne les exposez pas à des températures élevées ou à la lumière directe du soleil. • Ne les incinérez pas.
Première mise en fonction
• Veillez à installer l’appareil sur une surface plane
Afin de préserver l’environnement, débarrassezvous des piles conformément aux règlementations en vigueur. Déposez-les dans votre conteneur à piles le plus proche ou rapportez-les dans votre magasin.
• Laissez toujours un espace de ventilation d’au moins 10 cm autour de l’appareil. • Cet appareil doit être placé dans un endroit et dans une position qui ne nuit pas à sa bonne ventilation. Par exemple, ne placez pas l’appareil sur un lit, un canapé ou tout autre objet qui pourrait obstruer les orifices d’aération. Ne le placez pas dans un meuble fermé (tel qu’une bibliothèque ou un placard) qui empêcherait l’air de circuler par les orifices prévus à cet effet. • Veillez à ce qu’aucun objet ne tombe et qu’aucun liquide ne coule à l’intérieur de l’appareil par les ouvertures de ventilation.

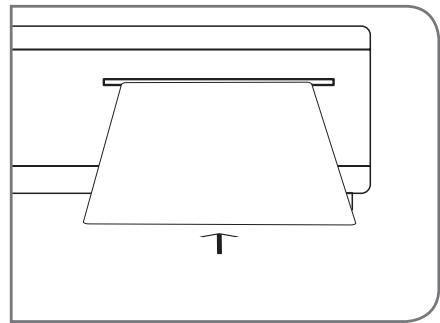

Insérez la carte à puce fournie, puce vers le bas.
Allumez le terminal. L'assistant d'installation apparaît à l'écran, s'il s'agit de la première mise en marche. Nous vous conseillons de suivre les étapes pas à pas. Cela vous facilitera la configuration du système et l'installation des chaînes.
• Nettoyez-le uniquement à l’aide d’un chiffon
• Évitez l’usage d’aérosols autour de l’appareil.

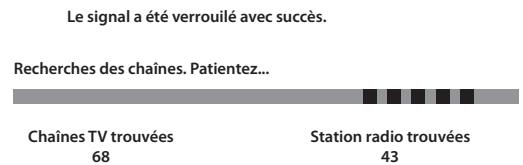

Recherches des chaînes. Patientez...
sélection de la chaîne régionale préférences Dans ce menu, vous pouvez choisir le format TV, le format de l’image, la langue audio et la langue des sous-titres. Une fois votre choix effectué, appuyez sur OK pour continuer l’installation.
Vous pouvez modifier votre choix de chaîne régionale dans le menu Chaînes, en suivant les instructions mentionnées en page 20.
Votre parabole doit être orientée vers le satellite Astra à 19,2° Est. Si un commutateur DiSEqC est monté entre le convertisseur de fréquences et le terminal satellite, sélectionnez l'entrée correspondante. Le cas échéant, réglez progressivement la position de la parabole jusqu'à ce que les barres indiquant la puissance et la qualité du signal deviennent vertes. Essayez d'obtenir une puissance et une qualité de signal optimales. Lorsque le signal ne peut plus être amélioré, fixez la parabole et appuyez sur la touche OK de la télécommande pour lancer la recherche de chaînes.
1 Lorsque vous êtes certain que le signal est au maximum, fixez la parabole dans cette position et appuyez sur la touche OK de votre télécommande pour lancer la recherche des chaînes.
Des barres indicatrices de couleur rouge indiquent que votre parabole est orientée vers le mauvais satellite.
Sélectionnez une tranche d’âge afin d’empêcher les enfants de visionner un programme qui ne leur est pas destiné.
A la fin de la première installation, vous devez mémoriser votre code PIN. Utilisez les touches numériques pour entrer, puis confirmer le code de votre choix. Il n’est pas possible d’utiliser le code “0000”. Une fois toutes ces étapes effectuées, le terminal affichera la première chaîne mémorisée dans la liste. Une carte d’abonnement valide doit être insérée pour regarder les programmes cryptés.

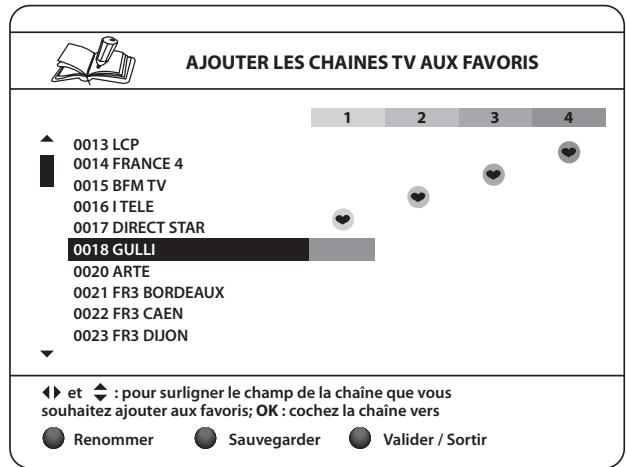

1. Sélectionnez les chaînes à l'aide des touches . 2. Sélectionnez le groupe et ajoutez la chaîne sélectionnée à l'aide des touches . 3. Appuyez sur OK pour sélectionner/désélectionner une chaîne dans la liste de favoris de votre choix. Pour renommer une liste de favoris :
4. Pour entrer un nouveau nom, sélectionnez les caractères avec les touches
SORTIE 5. Appuyez sur la touche BLEUE pour enregistrer le nouveau nom ou sur la touche . Appuyez sur les touches JAUNE ou BLEUE pour sauvegarder la ou les listes, appuyez sur SORTIE pour annuler.

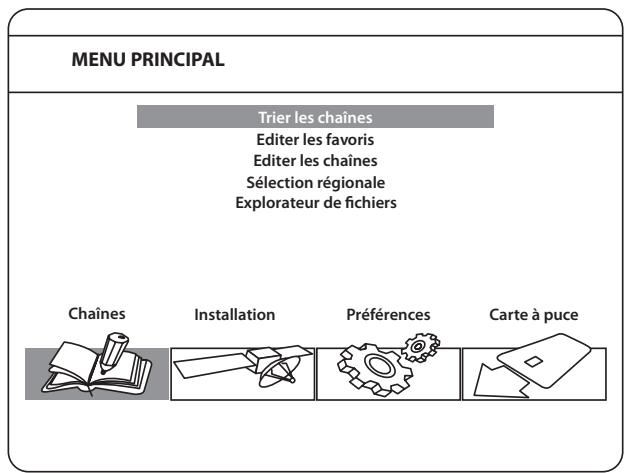

Editer les favoris Editer les chaînes Sélection régionale Explorateur de fichiers
Il n’est pas possible de modifier l'ordre des chaînes disponibles par la carte à puce. Choisissez la chaîne à déplacer à l'aide des touches ou entrez directement son numéro à l’aide des touches numériques de la télécommande. Appuyez sur OK pour confirmer la sélection. Vous pouvez alors choisir le nouvel emplacement de la chaîne à l'aide des touches ou des touches numériques de la télécommande. Appuyez sur OK pour confirmer la nouvelle position de la chaîne. Répétez l'opération pour toutes les chaînes que vous souhaitez déplacer. Pour enregistrer le nouvel ordre des chaînes, appuyez sur la touche JAUNE (enregistrer) ou BLEUE (sauvegarder et quitter).
: pour surligner le champ de la chaîne que vous souhaitez ajouter aux favoris; OK : cochez la chaîne vers Renommer

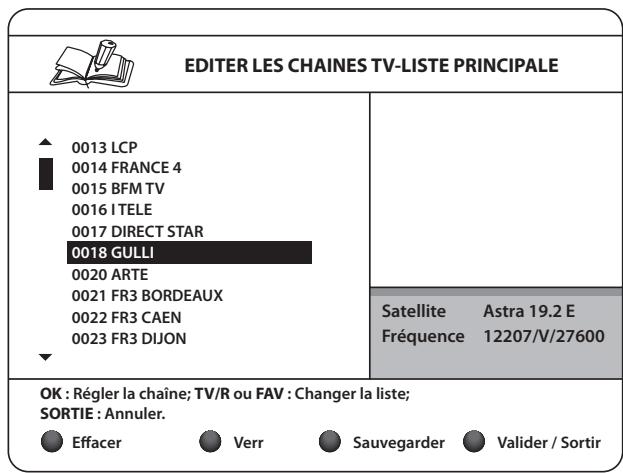

Appuyez sur la touche ROUGE pour sélectionner la chaîne à supprimer. Pour désélectionner une chaîne, sélectionnez-la puis appuyez à nouveau sur la touche ROUGE. La ou les chaînes ne seront définitivement supprimées que lorsque vous aurez appuyé sur la touche JAUNE (enregistrer) ou BLEUE (sauvegarder et quitter). Pour annuler l’opération de suppression, vous pouvez appuyer sur la touche SORTIE . Le message «Voulezvous enregistrer les données ?» s’affiche. Appuyez sur SORTIE pour annuler les changements ou sur OK pour les confirmer.
0014 FRANCE 4 Ensuite à l’aide des touches , sélectionnez la chaîne régionale de votre choix et appuyez sur OK pour confirmer. La chaîne nationale correspondante au bouquet de chaînes régionales est toujours en première position dans la liste. •

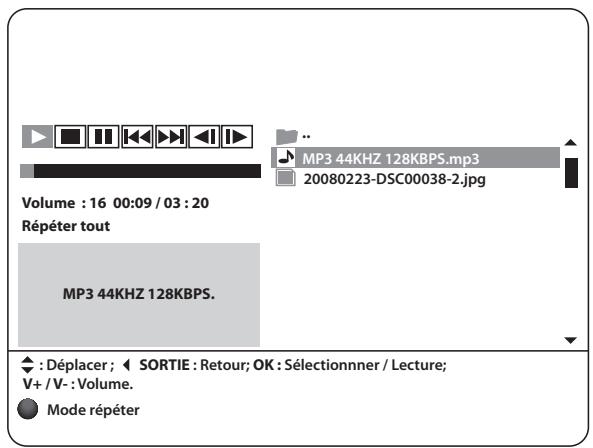

à droite de la fenêtre. Appuyez sur OK ou pour accéder à son contenu. Les fichiers compatibles avec l’appareil sont affichés. Sélectionnez un fichier ou un dossier à l’aide des touches . Appuyez sur OK pour débuter la lecture ou ouvrir un dossier. Pour retourner au dossier racine, appuyez sur SORTIE ou . Vous pouvez également ouvrir les fichiers marqués par 2 points “..”, puis appuyez sur OK . Pour formater le périphérique de stockage USB, appuyez sur la touche JAUNE lorsque vous êtes sur le dossier racine.
L’explorateur de fichier affiche les fichiers uniquement si un périphérique de stockage USB correctement formaté (FAT32 uniquement) est connecté au terminal.
• Nous ne pouvons être tenus responsables de toute perte de données pouvant survenir lorsqu’un périphérique est connecté à cet appareil. • Lorsque les fichiers sont volumineux, leur lecture par le système peut prendre un certain temps. • Certains périphériques USB peuvent ne pas être correctement reconnus. • Suivant le contenu, la lecture ou l’affichage de certains fichiers peut être impossible, même s’ils sont dans un format compatible. • Il est recommandé d’utiliser un disque dur auto alimenté pour optimiser l’enregistrement et la lecture des fichiers.
VERTE pour retirer votre périphérique de stockage USB en toute sécurité. .. MP3 44KHZ 128KBPS.mp3 20080223-DSC00038-2.jpg Ouvrez ce dossier et sélectionnez l’enregistrement de votre choix. Appuyez sur OK pour commencer la lecture. Pendant la lecture, vous pouvez utiliser les touches PAUSE (Mise en pause /reprise de la lecture), / (Avance et retour rapide) ou SORTIE / (Pour revenir à l’explorateur de fichiers).
Pour désactiver le diaporama, réglez la durée sur désactivé. Une fois tous les réglages effectués, appuyez sur la touche BLEUE pour sauvegarder les modifications et sortir du menu diaporama
A l’aide des touches

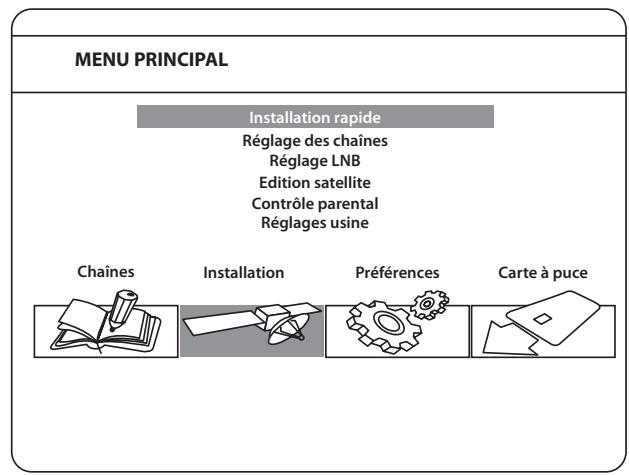

Une fois le mode installation choisi, appuyez sur la touche ROUGE pour débuter l’installation.
• Satellite : Indique le nom du satellite • N° de satellite : Ce sous-menu indique le numéro du satellite utilisé. Habituellement, celui-ci correspond au numéro de sortie DiSEqC à laquelle le satellite est connecté. Vous pouvez modifier les paramètres LNB en appuyant sur la touche OK . Les différents réglages LNB sont décrits en détail au paragraphe suivant (Réglage LNB). • Transpondeur : Sélectionnez et appuyez sur OK . Une liste de transpondeur s’affiche à droite de l’écran. En sélectionnant un transpondeur, vous pouvez vérifier la force et la qualité du signal. Les transpondeurs de la liste sont prédéfinis. • Recherche réseaux : Ce sous-menu vous permet d’activer la recherche sur réseau. Cette fonction permet de s’assurer que la liste des transpondeurs s’est mise à jour en fonction des informations diffusées par le satellite. Une fois tous les réglages effectués, vous pouvez commencer une recherche de chaînes. Appuyez sur la touche ROUGE pour installer les chaînes en clair sur l’ensemble des transpondeurs du satellite.
Appuyez sur la touche JAUNE pour ajouter un transpondeur. Appuyez sur la touche BLEUE pour sauvegarder.
Votre terminal trouvera et installera uniquement les chaînes diffusées en clair, L’installation des chaînes cryptées, non incluses dans le bouquet de votre opérateur, est impossible.
, sélectionnez le type de LNB. Si vous choisissez personnalisé, vous devez entrer la valeur dans le menu Fréquences Basses. • Fréquences Basses : Cette rubrique n’est disponible que si le type de convertisseur sélectionné est personnalisé. Appuyez sur la touche OK et saisissez dans la fenêtre qui apparaît la valeur souhaitée à l’aide des touches numériques. • Contrôle bande : Cette rubrique n’est disponible que si le type de convertisseur sélectionné est autre que universel. Sélectionnez la valeur désirée à l’aide des touches . Réglez sur Auto pour que le terminal sélectionne automatiquement la bande en envoyant le signal de commande 22 kHz. Réglez sur MARCHE pour que le terminal génère le signal de commande 22 kHz en continu, ou sur ARRET pour désactiver le signal de commande. • Polarisation : Sélectionnez la valeur désirée à l’aide des touches . Réglez sur 13v/18V pour que le terminal contrôle automatiquement la polarisation. Réglez sur 13V ou 18V pour que le terminal alimente le convertisseur avec la puissance sélectionnée, ou sur ARRET pour désactiver l’alimentation du convertisseur. • Type de switch : Ce sous-menu permet de sélectionner le type de commutateur présent sur votre réseau câblé. Sélectionnez aucun s’il n’y a pas de commutateur sur votre réseau. • Entrée du switch : Indiquez le numéro de l’entrée à laquelle est connecté le convertisseur.
• Chaîne verrouillée : Quand cette option est activée, vous devez entrer un code PIN pour visualiser les chaînes verrouillées. Lorsque cette option est désactivée, vous n’avez pas à entrer de code PIN. • Changer le code PIN : Si vous souhaitez changer le code PIN, il faut entrer le code PIN actuel, ensuite le nouveau code PIN à deux reprises. Appuyez sur la touche JAUNE ou BLEUE pour sauvegarder et sur •
Appuyez sur la touche VERTE pour éditer le satellite sélectionné. Appuyez sur la touche JAUNE pour ajouter un nouveau satellite. Appuyez sur la touche BLEUE pour sauvegarder. • Nom : Appuyez sur la touche
Sélectionnez le symbole (◄) et appuyez sur OK afin d’effacer le nom. Entrez un nouveau nom, en utilisant les touches pour sélectionner les lettres. Confirmez avec la touche OK . Sauvegardez les modifications en appuyant sur la touche BLEUE ou appuyez sur SORTIE . • Position : Entrez la position orbitale du satellite à l’aide des touches numérotées de la télécommande. • Localisation : Sélectionnez EST ou OUEST à l’aide des touches .
Ensuite, sélectionnez le transpondeur que vous souhaitez éditer.
, puis appuyez sur OK pour confirmer. •
à votre téléviseur par un câble HDMI). Appuyez sur la touche JAUNE ou BLEUE pour sauvegarder ou sur

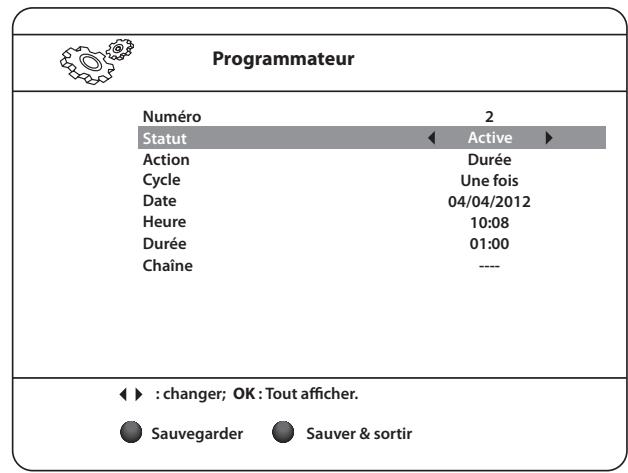

• Enregistrer : Le terminal s’allume à l’heure réglée, enregistre la chaîne programmée sur un support USB amovible, et s’arrête à l’heure réglée. • Cycle : Vous pouvez définir la fréquence de la programamtion (1 fois, quotidien ou hebdomadaire). • Date : Vous pouvez définir la date (ou le jour de la semaine) du début de la programmation. Appuyez sur OK pour afficher le calendrier ou les jours de la semaine. • Heure : Saisissez l’heure de début à l’aide des touches numériques. • Durée : A l’aide des touches numériques, déterminez la durée de visionnage souhaitée (lorsque l’action est réglée sur Durée). • Chaîne : Appuyez sur la touche OK pour afficher la liste des chaînes. A l’aide des touches de navigation, sélectionnez la chaîne à afficher lors de la programmation. Vous pouvez choisir entre les chaînes de télévision et les chaînes radio, à l’aide de la touche TV/R. Appuyez sur la touche JAUNE ou BLEUE pour sauvegarder ou sur SORTIE pour annuler. •
Si l’organisme de radiodiffusion fournit l’horaire GMT, vous pouvez l’utiliser pour régler l’heure, ou bien régler l’heure manuellement.

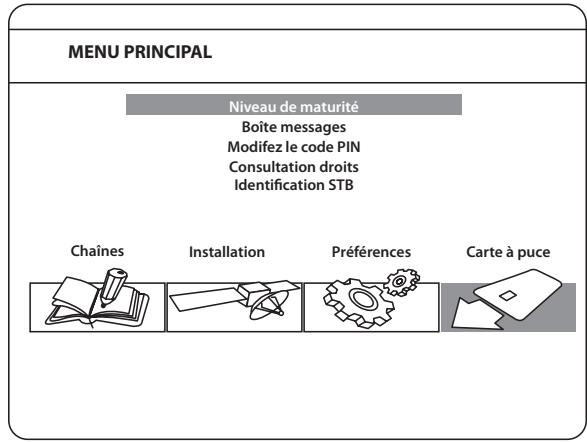

A l’aide des touches , sélectionnez le menu carte à puce et appuyez sur OK . Lorsque la carte est en place, vous pouvez accéder à ce menu pour obtenir les informations sur l’activation des droits de la carte, régler le niveau de moralité et le code PIN.
• Boîte messages : Dans ce menu vous pouvez lire les messages qui sont envoyés par l’opérateur. • Modifiez le code PIN : Ce menu permet de modifier le code Pin de la carte. Saisissez le code existant (Par défaut, «0000»), puis entrez et confirmez le nouveau. • Consultation droits : Dans ce menu, vous pouvez vérifier l’adresse unique de votre carte à puce et vérifier le statut de vos droits. • Identification STB : Vous pouvez obtenir l’adresse unique de votre carte, la version du système, le numéro de série de votre terminal, la version de logiciel et la version de chargeur installée dans votre appareil ainsi que la version du matériel.
Mise à jour automatique de la liste des canaux Votre terminal satellite HD peut mettre régulièrement à jour la liste des chaînes disponibles. Pour cela, confirmez la demande de mise à jour, afiichée lors de la sortie de veille de l’appareil.

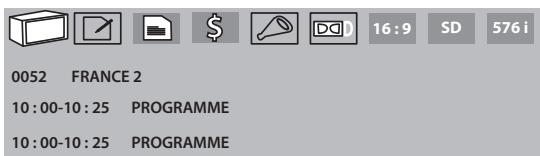

La bannière d’information s’affiche automatiquement à chaque changement de chaîne. Elle renseigne sur le nom du satellite, la date et l’heure, le numéro de chaîne, le nom de l’émission en cours, le programme ainsi que son niveau de moralité. La durée d’affichage de la bannière d’information peut être modifiée dans le menu Affichage de l’OSD. Pour afficher la bannière d’information, appuyer sur la touche INFO .

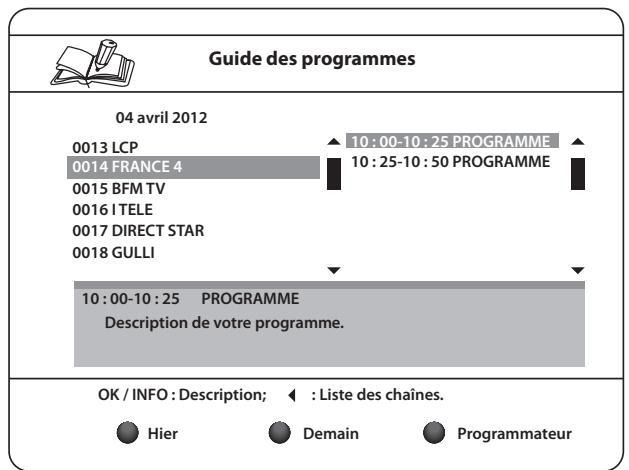

Guide électronique des programmes (EPG) Certaines chaînes fournissent des informations sur le programme en cours et les suivants. Ces informations sont automatiquement mises à jour. Si les chaînes ne proposent pas d’informations sur les programmes, la page de l’EPG reste vierge.
0052 * Sur le côté gauche, vous trouverez la liste des chaînes, * Sur le côté droit, la liste des programmes, * Sur la partie inférieure, une description courte ainsi que l’heure de début et de fin du programme.
10 : 00-10 : 25 PROGRAMME Pour naviguer entre liste des chaînes et liste des programmes, utilisez les touches Pour choisir le programme, utilisez les touches . Pour faire défiler les informations, utilisez les touches . Sélectionnez le jour suivant/précédent à l’aide des touches ROUGE / VERTE.
, sélectionnez dans la liste la langue audio souhaitée. A l’aide des touches sélectionnez la voie sonore : gauche, droite ou stéréo. Appuyez sur OK pour valider.
Visualisation en plein écran. Pour effectuer un tri alphabétique rapide, appuyez sur la touche ROUGE. L’alphabet s’affiche sur la droite de l’écran. Sélectionnez la première lettre de la chaîne, puis appuyez sur OK .
• M signifie des sous-titres pour les personnes sourdes ou ayant une audition faible • DVB signifie des sous-titres en format numérique. Ce type de sous-titres affiché sur l’écran utilise une police facilement lisible.
, sélectionnez la rubrique que vous souhaitez modifier (Mode de sortie HD, Aspect et Format Vidéo). OK Utilisez les touches pour effectuer les réglages, puis appuyez sur la touche sur pour confirmer. OK Pour afficher la liste des chaînes mémorisées, appuyez sur la touche . OK Sélectionnez la chaîne à l’aide des touches et , puis appuyez sur pour passer en mode Visualisation en plein écran. Pour effectuer un tri alphabétique rapide, appuyez sur la touche ROUGE. L’alphabet s’affiche sur la droite de l’écran. Sélectionnez la première lettre de la chaîne, puis appuyez sur OK .

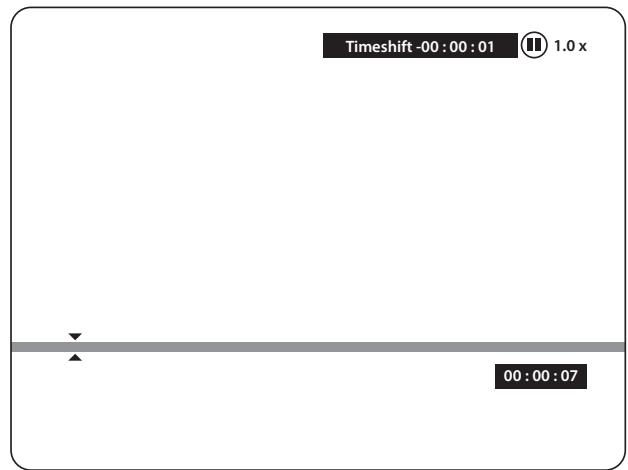

Vous pouvez effectuer huit programmations maximum. Pour plus d’informations, veuillez-vous référer à la page 27. Pour cela, appuyez sur la touche PAUSE . L’émission en cours sera mise en pause et le son coupé. Pour reprendre le programme là où vous l’avez laissé, appuyez de nouveau sur PAUSE .
Certains périphériques USB dont le débit en lecture/écriture est trop faible peuvent ne pas supporter la fonction Enregistrement.
A/V du terminal au téléviseur.
Effectuez un retour aux paramètres usine. Faites contrôler votre installation par un professionnel.
Le remplacer ou resserrer sa connexion au terminal.
Vérifiez les piles. Si elles sont usées, remplacez-les.
Débranchez le support amovible puis rebranchez-le à nouveau. Formatez le support USB, puis essayez à nouveau.
Vérifiez l’espace disponible sur le support USB.
SOURCING & CREATION se réserve tous les droits relatifs à ses marques, créations et informations. Toute copie ou reproduction, par quelque moyen que ce soit, sera jugé et considéré comme une contrefaçon. All information, designs, drawings and pictures in this document are the property of SOURCING & CREATION. SOURCING & CREATION reserves all rights to its brands, designs and information. Any copy and reproduction through any means shall be deemed and considered as counterfeiting.
