Type de produit	Scie électrique à ruban
Marque	RONDY
Modèle	750 AN
Puissance absorbée	749 W (2 cv)
Vitesse de coupe	14 m/s
Hauteur de coupe maximale	150 mm
Largeur de coupe (col de cygne)	280 mm
Diamètre des volants	320 mm
Dimensions de la table	345 x 345 mm
Inclinaison de la table	de 0° à 45°
Lames compatibles	2180 x 06 x 0.6 mm ou 2180 x 13 x 0.6 mm
Hauteur de la machine	950 mm
Poids	28 kg
Matériau du châssis	Fonte d'aluminium
Matériau des volants	Fonte d'aluminium avec garniture caoutchouc
Protection moteur	Interrupteur-disjoncteur avec relais thermique
Type d'interrupteur	Interrupteur à manque de tension (antiredémarrage)
Entraînement	Poulies à gorge trapézoïdale (rapport 0,3)
Guidage de la lame	Guides-lame en bakélite avec pastille d'usure en acier rapide
Réglages disponibles	Tension de lame, trajectoire, guides supérieur et inférieur
Sécurité	Capot de protection lame, capot courroie, verrou passage lame
Alimentation électrique	230 V / 50 Hz (non spécifié, estimation)

FOIRE AUX QUESTIONS - 750 AN RONDY

Comment remplacer la lame sur la scie RONDY 750 AN ?

Déverrouillez le capot de protection lame (6) et basculez-le vers l'arrière. Ouvrez le volet d'accès à la lame (18) sur la face avant. Détendez la lame en tournant la manette (11) dans le sens antihoraire. Ouvrez le verrou sous la table (en bout de fente). Retirez l'ancienne lame par l'avant. Installez la nouvelle lame en respectant le sens de montage. Si la lame est identique, les réglages des guides restent inchangés. Sinon, réajustez les guides-lame supérieur et inférieur. Tendez la lame via l'organe (11) et effectuez un essai à vide.

Comment régler la tension de la lame ?

Utilisez l'organe de réglage de tension de bande (11). Tournez dans le sens horaire pour augmenter la tension, antihoraire pour diminuer. La tension doit être suffisante pour éviter que la lame ne dévie, mais pas excessive pour ne pas endommager les roulements. Après réglage, faites tourner la poulie supérieure à la main et vérifiez la trajectoire de la lame.

Comment régler la trajectoire de la lame ?

La trajectoire se règle via les molettes (9) et (10). Pour une lame de largeur inférieure à 15 mm, la lame doit être centrée sur la bande de roulement avec la denture en contact avec le caoutchouc. Pour une lame de 20 mm (débit), la denture doit être hors bande. Faites tourner la poulie à la main et actionnez les molettes jusqu'à ce que la lame reste stable sur les deux volants.

Comment régler les guides-lame ?

Les guides-lame (bakélite) empêchent la lame de dériver. Après avoir réglé la lame, dégagez les guides supérieur et inférieur. Rapprochez-les de la lame jusqu'à ce qu'ils affleurent (sans la toucher). Les butées longitudinales et latérales ne doivent agir qu'en sciage. Les pastilles d'usure en acier rapide sont situées à l'arrière des blocs coulissants et limitent le recul de la lame.

Comment remplacer la courroie d'entraînement ?

Démontez le capot de protection courroie (13) en retirant les 3 vis M6x30. Desserrez les boulons de fixation du moteur (face avant) pour détendre la courroie. Rapprochez la poulie-moteur de la poulie-lame et ôtez la courroie. Remplacez-la et tendez-la pour obtenir une flèche de 8 mm. Les trous oblongs permettent de régler la tension.

Comment nettoyer la scie RONDY 750 AN ?

Débranchez toujours la machine avant nettoyage. Utilisez un chiffon sec ou légèrement humide pour nettoyer le châssis et la table. Retirez la sciure avec un aspirateur ou une brosse douce. N'utilisez pas de solvants agressifs. Vérifiez régulièrement l'état de la lame, des guides et des volants. Les garnitures caoutchouc des volants doivent être propres et sans résidus.

Que faire si la lame dévie pendant la coupe ?

Arrêtez immédiatement la machine. Vérifiez la tension de la lame (11) et sa trajectoire (molette 9 et 10). Assurez-vous que les guides-lame sont correctement réglés (affleurants sans contact). Vérifiez aussi l'état de la denture et l'usure des pastilles de guidage. Une lame émoussée ou mal centrée peut dévier.

Pourquoi la machine ne redémarre-t-elle pas après une coupure de courant ?

La scie est équipée d'un interrupteur à manque de tension (disjoncteur). En cas de coupure d'alimentation, la machine ne redémarrera pas automatiquement. Pour redémarrer, appuyez sur la touche noire (Marche). Si elle ne démarre toujours pas, vérifiez le relais thermique : si le moteur a surchauffé, attendez son refroidissement et réenclenchez le disjoncteur.

Quelles lames utiliser pour du sciage de débit ?

Pour le débit (sciage dans le sens de la fibre), utilisez une lame de 20 mm de largeur (réf. 2180 x 13 x 0.6 mm). Avec cette lame, la denture doit être positionnée hors de la bande de roulement en caoutchouc. Pour les lames plus étroites (inférieures à 15 mm), la denture repose sur le caoutchouc. Suivez les indications de la notice pour le réglage de la trajectoire.

Comment vérifier l'équilibrage des volants ?

Les volants sont équilibrés dynamiquement en usine. Pour vérifier, faites tourner les volants à la main : ils doivent tourner librement sans à-coups. Si vous ressentez des vibrations anormales, cela peut indiquer un déséquilibre ou un problème de roulement. Dans ce cas, contactez un professionnel. Les roulements à billes sont sans graissage.

MODE D'EMPLOI 750 AN RONDY

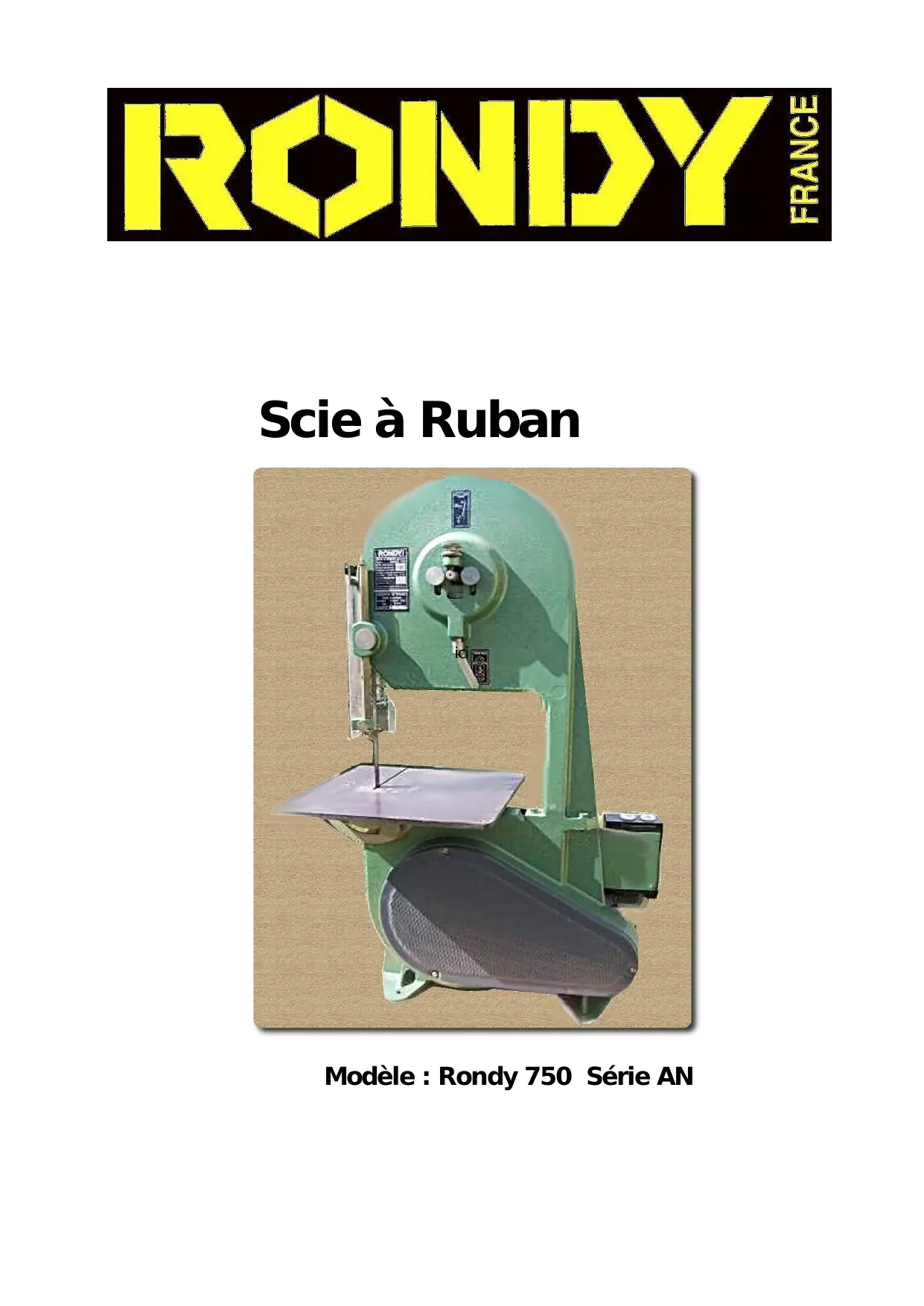

Modèle : Rondy 750 Série AN

Puisance Absorbée	:	749 W
Vitesse de coupe (relative)	:	14 m /s
Hauteur de Coupe	:	150 mm
Largeur de coupe (col de cygne)	:	280 mm
Diametre des volants	:	320 mm
Dimensions Table	:	345 x 345 mm
Inclinaison Table	:	de 0 à 45°
Lames utilisables	:	2180 x 06 x 0.6 mm
	:	2180 x 13 x 0.6 mm
Hauteur	:	950 mm
Poids	:	28 Kg

Le chassis en fonte d'aluminium rigide confère à cette scie une stabilité suffisante en fonctionnement.

Les volants sont en fonte d'aluminium enrobés à chaud de garnitures-caoutchouc. Ils sont équilibrés dynamiquement.

Le moteur puissant (2 cv), entraîne le volant - moteur par l'intermédiaire d'un système de poulies à gorge trapézoïdale d'un rapport de 0,3 : (65 / 225 mm).

Les moyeux sont équipés de roulements à billes sans graissage.

La poulie supérieure (entrainée) est fixée sur un pivot - libre permettant une orientation sur 3 axes par l'intermédiaire de molettes de réglages situées au niveau du moyeu de la poulie entrainée.

Un interrupteur - disjoncteur protège le moteur de toute surchauffe par un relais thermique calibré. Il s'agit d'un interrupteur à manque de tension : en cas de coupure d'alimentation réseau, la machine ne redémarrera pas si la touche noire (Marche) n'est pas actionnée.

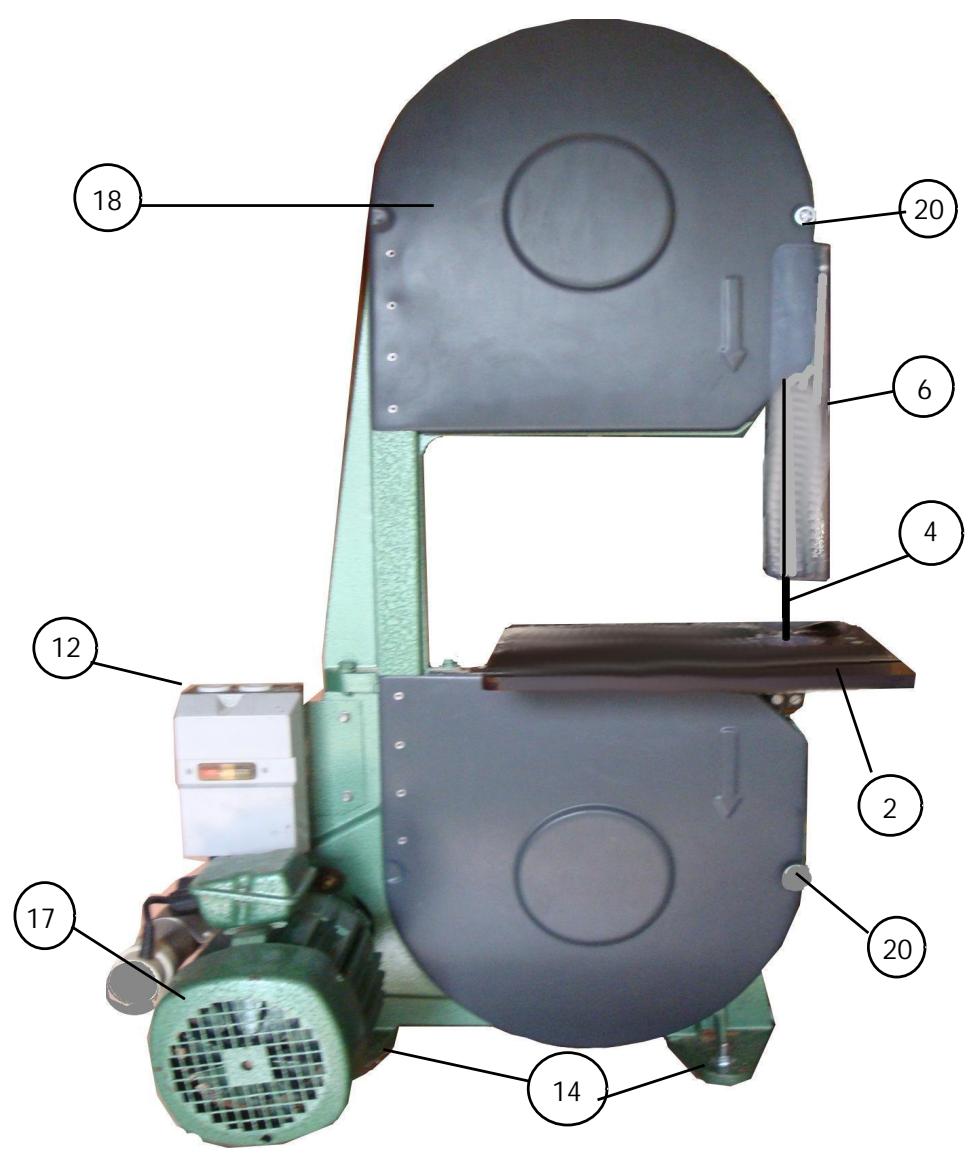

Nomenclature

1 : Corps de la scie 2 : Table de coupe 3 : col de cygne 4 : lame 5 : Vis de blocage protection plexi 6 : Capot plexi protection lame 7 : Vis de blocage du guide bande 8 : Vis de blocage de position table 9 : Vis de réglage trajectoire bande

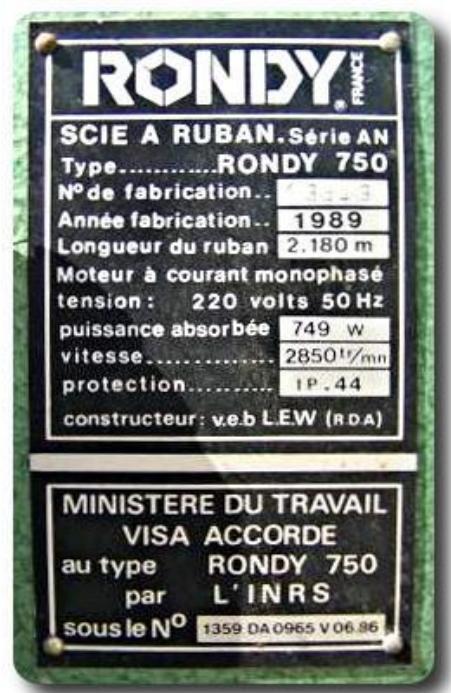

10 : Vis de reglage trajectorie bande 11 : Organe de reglage tension de bande 12 : Disjoncteur / Interrupteur 13 : Carter de protection courroie moteur 14 : Pieds de la scie 15Sticker aide au reglage 16 : Butée reglage horizontalité de table 17 : Moteur 18 : Capot de protection de la lame 19 : Plaque signalétique 20 : molette de verouillage du capot - lame

verrou d'accès lame

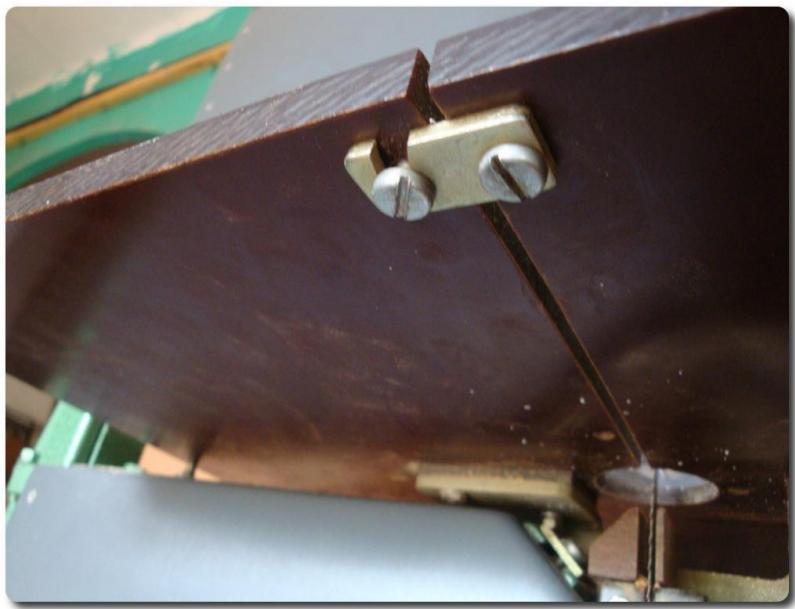

Noter la présence d'un loquet sous la table de coupe.

Il est destiné à consolider la table fendue pour le passage de la lame.

Veiller à l'actionner avant le changement de lame.

En temps normal d'utilisation, ce loquet doit être serré fermement.

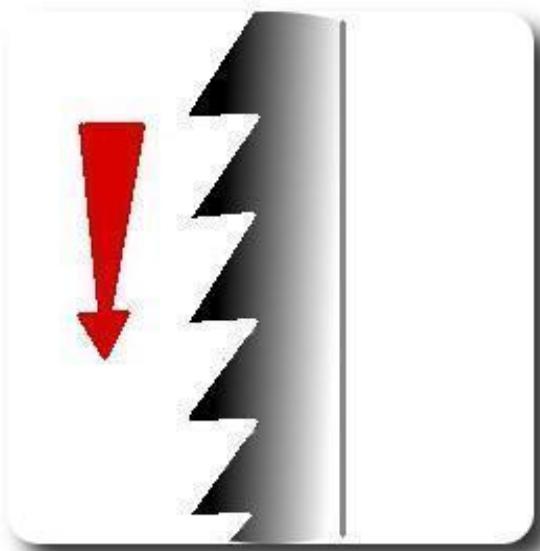

Veiller au sens de montage de la lame !

Déverrouiller la protection - lame (6) et la faire pivoter vers l'arrière pour avoir accès à la lame

1: Ouvrir le volet d'accès à la lame sur la face avant de la scie (18) 2: Détenir la lame installée en tournant la manette (11) en sens anti-horaire 3: Ouvrir le verrou situé sous la table en bout de fente de passage lame (voir photo page précédente) 4: Sortir la lame usagée par l'avant de la machine 5: Installer la nouvelle lame en lieu et place de l'ancienne. Si la lame est identique à l'ancienne, il est fort probable que les réglages des guides restent les mêmes.

Si la lame est différente (type et format), procéder comme suit :

Dégager les guides lames supérieur & inférieur et desserer les pinces-lames. Installer la nouvelle lame sur les 2 roues.

Faire tourner la poulie supérieure à la main en contrôlant la trajectoire de la lame sur la bande de roulement en caoutchouc de la roue supérieure.

Pour une lame inférieure à 15 mm de largeur, la lame doit se situer au centre de la bande de roulement ; la denture est en contact avec le caoutchouc. L'action sur les molettes (9) et (10) agit sur la trajectoire de la lame.

Si la lame est d'une largeur égale à 20 mm (déstinée au Débit), la denture doit se situer Hors bande de roulement.

Lorsque la lame est centrée et ne devie pas de sa trajectoire, rapprocher les guides bandes supérieur et inférieur de telle sorte qu'aucun organe de guidage ne soit en contact permanent. Les butées longitudinales et latérales n'agissent qu'en sciage! Ces butées affleurent la lame sans la toucher !

6 : Tendre la lame par l'organe (11) et faire un essai à vide en observant la trajectoire de la lame. 7 : Essai de sciage et fermeture du volet d'accès - lame (18) et du verrou passage de lame.

Repositionner la protection - lame (6).

La courroie moteur se situe à l'arrière de la machine, cachée sous un capot de protection plastique.

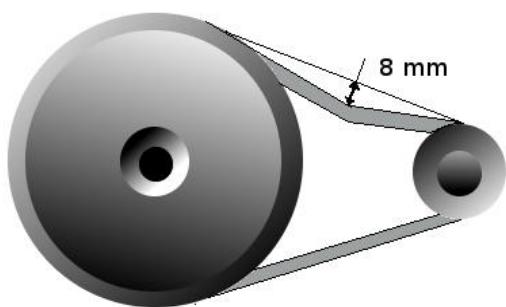

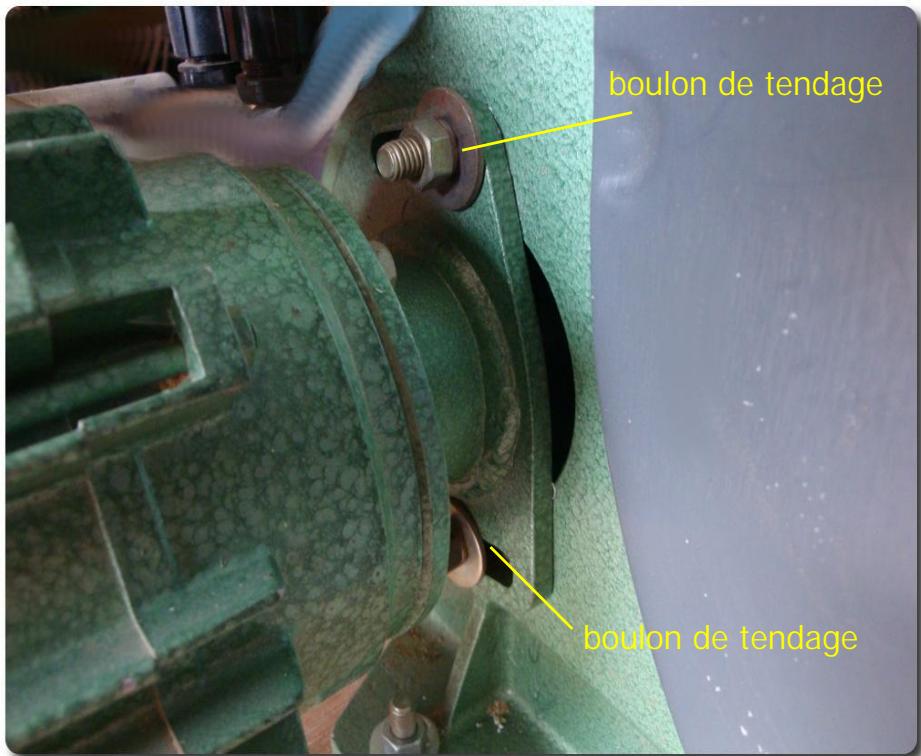

1 : démonter le capot - courroie (3 vis M6 x 30) 2 : détendre la courroie en desserrant les boulons de fixation du moteur (face avant de la machine) 3 : rapprocher la poulie-moteur de la poulie-lame et ôter la courroie 4 : après remplacement de la courroie, tendre celle-ci afin d'obtenir une "flèche" de 8 mm.

Les trous oblongs de fixation du moteur permettent un positionnement de sa semelle et de ce fait un réglage en tension de la courroie.

Guide-lame supérieur

Guide-lame inférieur

Note : Le règlage des guides-lame ne doit être effectué qu'après un contrôle ou un réglage de lame.

Les guides-lame empêchent la lame de dériver de gauche à droite de la coupe. Ils sont constitués de blocs de bakélite coulissant indépendamment sur un rail support, en venant affleurer la lame sans aucune contrainte (sans toucher la lame).

Ces blocs guide-lame sont orientables de gauche à droite et d'avant en arrière.

Cachés à l'arrière des blocs coulissants, se trouve une pastille d'usure en acier rapide destinée à limiter le recul de la lame lors de la coupe.

Ces blocs d'usure sont accessibles après dépose des guides - lame en bakélite
