MODE D'EMPLOI BOUSSOLE C400 GEONAUTE

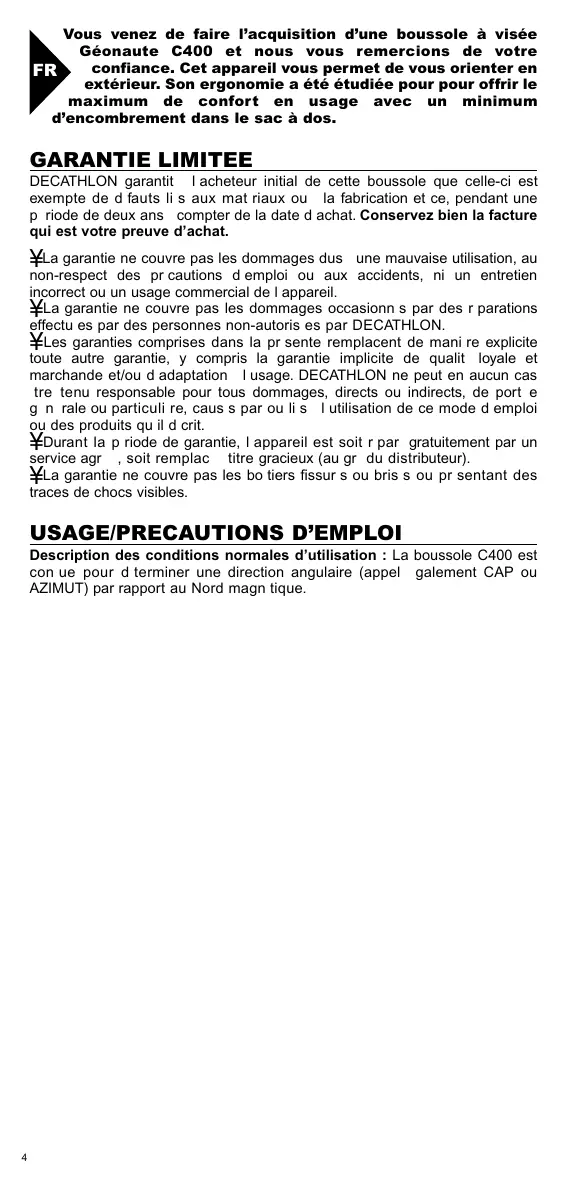

Vous venez de faire l’acquisition d’une boussole à visée Géonaute C400 et nous vous remercions de votre confiance. Cet appareil vous permet de vous orienter en extérieur. Son ergonomie a été étudiée pour pour offrir le maximum de confort en usage avec un minimum d’encombrement dans le sac à dos. GARANTIE LIMITEE DECATHLON garantit l acheteur initial de cette boussole que celle-ci est exempte de d fauts li s aux mat riaux ou la fabrication et ce, pendant une p riode de deux ans compter de la date d achat. Conservez bien la facture qui est votre preuve d’achat. ¥La garantie ne couvre pas les dommages dus une mauvaise utilisation, au non-respect des pr cautions d emploi ou aux accidents, ni un entretien incorrect ou un usage commercial de l appareil. La garantie ne couvre pas les dommages occasionn s par des r parations effectu es par des personnes non-autoris es par DECATHLON. Les garanties comprises dans la pr sente remplacent de mani re explicite toute autre garantie, y compris la garantie implicite de qualit loyale et marchande et/ou d adaptation l usage. DECATHLON ne peut en aucun cas tre tenu responsable pour tous dommages, directs ou indirects, de port e g n rale ou particuli re, caus s par ou li s l utilisation de ce mode d emploi ou des produits qu il d crit. Durant la p riode de garantie, l appareil est soit r par gratuitement par un service agr , soit remplac titre gracieux (au gr du distributeur). La garantie ne couvre pas les bo tiers fissur s ou bris s ou pr sentant des traces de chocs visibles.

Description des conditions normales d’utilisation : La boussole C400 est con ue pour d terminer une direction angulaire (appel galement CAP ou AZIMUT) par rapport au Nord magn tique.

Restriction d’usage/précautions d’emploi

Une boussole doit toujours tre utilis e HORIZONTALEMENT. Il est tr s important d viter les frottements sur le pivot du cadran en maintenant l appareil avec 5¡ d cart maximum par rapport a l horizontale La boussole d tecte le champ magn tique terrestre. Il est tr s important que l objet soit loign de toutes sortes de sources de perturbations lect romagn tiques (haute tension, missions d ondes -t l phone portable, radio, t l vision-,objets contenant des m taux ferreux) La boussole d tecte le Nord MAGNETIQUE qui n est pas exactement au m me endroit que le nord g ographique. Le d calage (la d clinaison) d pend de la position de l utilisateur sur le globe. Il est donn par la table suivante.

Ville Anchorage Atlanta Bombay Boston Calgary Chicago Denver Jerusalem London Munich D clinaison 22¡E 4¡W 1¡W 16¡W 18¡W 3¡E 4¡W 3¡E 4¡W 14¡W Ville New york Oslo Paris Rio de Janeiro San Francisco Seattle Shanghai Toronto Vancouver Washington D clinaison 1¡E 14¡W 2¡W 21¡W 15¡E 19¡E 5¡W 11¡W 20¡W 10¡W ¥Valeurs de d clinaisons pour quelques grandes villes mondiales. Pour votre ville, entrez une valeur moyenne entre 2 villes proches. Si la d clinaison est Ouest (W), d duisez la valeur indiqu e de la valeur lue. Si la d clinaison est Est (E), ajoutez la variation la valeur lue. La position du Nord magn tique varie galement dans le temps, mais ces variations sont n gligeables sur un laps de temps de quelques ann es. ¥Une boussole est un instrument de pr cision. Ne la laissez pas tomber. ¥ Le fonctionnement de la boussole d pend de la temp rature. L huile qui ralentit l aiguille fige ou se liqu fie en fonction du froid ambiant. Pour conserver ses performances, maintenez la boussole temp rature ambiante (sous un v tement par exemple). La boussole n cessite quelques secondes pour se stabiliser. Ne tenez compte de la mesure qu apr s stabilisation compl te de l aiguille. Une boussole n est rien sans une carte. Pr f rez une carte d une chelle disponible sur la boussole. Pour une utilisation optimale, munissez-vous galement d un crayon de bois et d une gomme.

UTILISATION DE LA BOUSSOLE

3 modes d’utilisation liés à des situations de besoin d’orientation sont possibles :

1 - Comment déterminer l’azimut ?

Vous savez o vous tes, vous avez rep r sur la carte votre destination (la direction angulaire par rapport au nord)?

2 - Comment trouver votre chemin dans la nature ?

Vous savez o vous tes, vous connaissez l azimut (direction angulaire) suivre,

3 - Comment déterminer votre position sur la carte ?

Vous ne savez pas o vo u s t e s

Déterminer une direction angulaire (Azimut) sur une carte

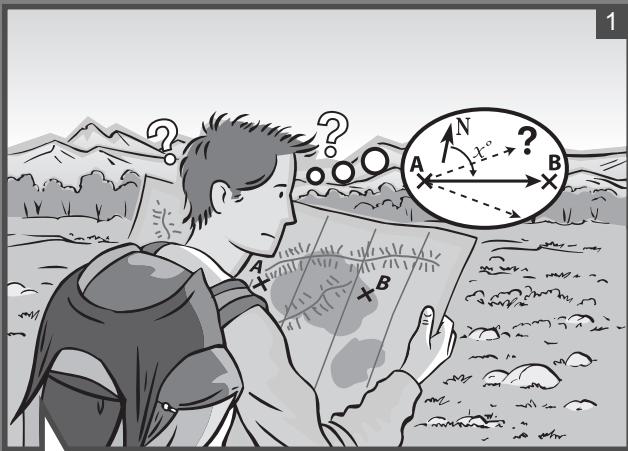

Vous vous trouvez une position A, vous devez vous rendre B, quel est l azimut suivre?

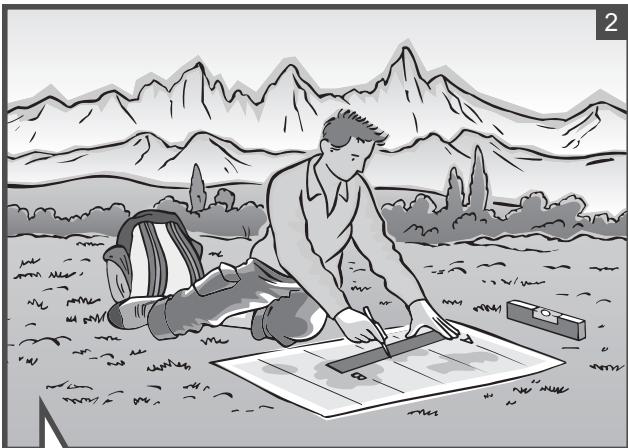

Placez-vous sur sur un support plat et horizontal. Marquez sur la carte le point de d part (A) et le point d arriv e (B), tracez la droite (AB).

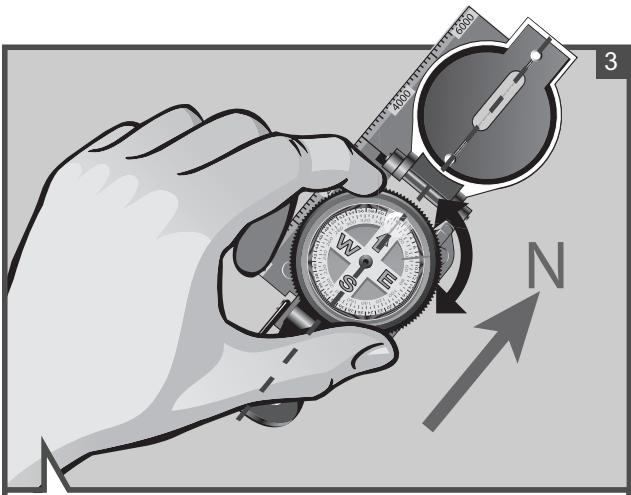

Orientez la boussole vers le Nord en alignant le trait jaune, Nord (0¡) du disque magn tique mobile ( chelle int rieure), et l axe principal de la boussole.

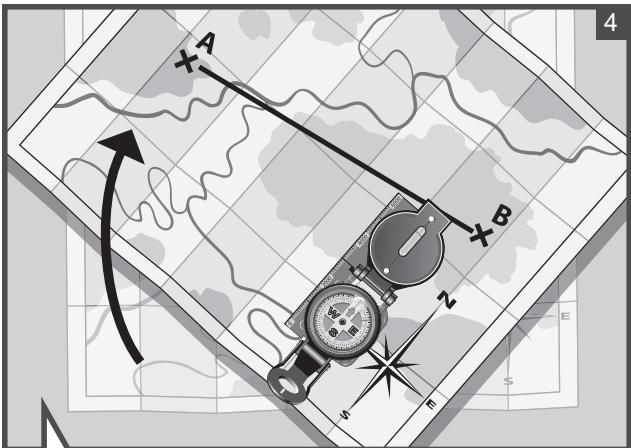

Posez la boussole sur la carte. Tournez la carte et orientez le Nord de la carte vers le Nord magn tique indiqu par la boussole.

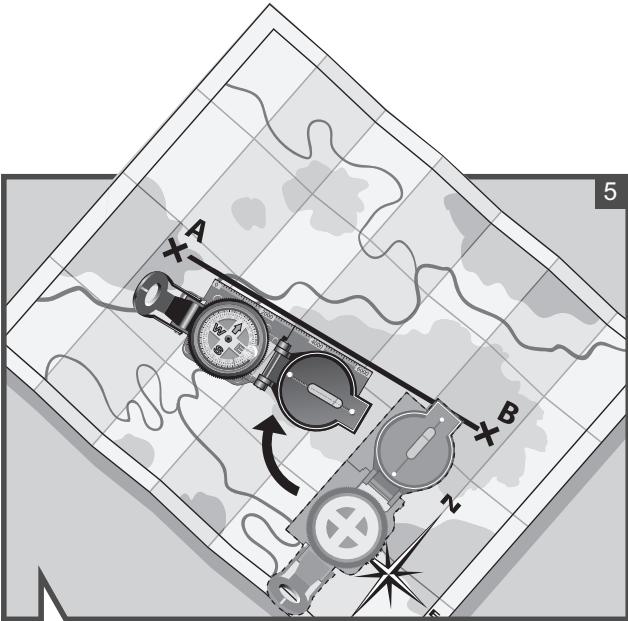

En gardant la carte vers le Nord, tournez la boussole en alignant l axe g n ral (parall le aux grands c t s) avec la direction AB mesurer.

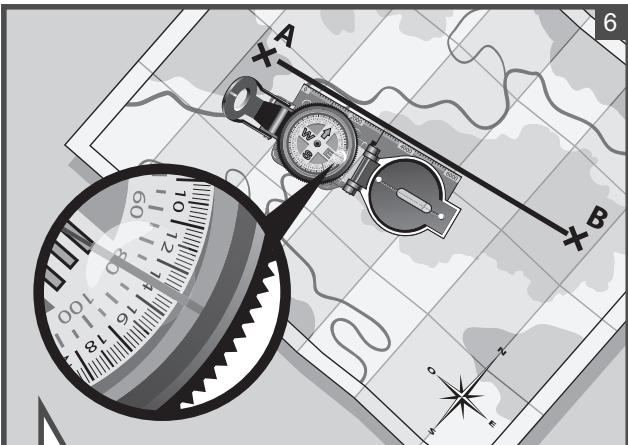

Lisez l azimut (angle form par la direction mesurer et le nord magn tique) sur la position marqu e par l axe de la boussole.

En avant ! Vous connaissez maintenant la direction suivre.

Déterminer en extérieur la direction de marche à suivre (déterminer un point de repère qui se trouve à l’azimut 80°) par rapport à ma position

Vous connaissez votre position et la direction angulaire suivre (azimut d termin par exemple avec la m thode pr c dente). Comment trouver la bonne direction dans la nature ?

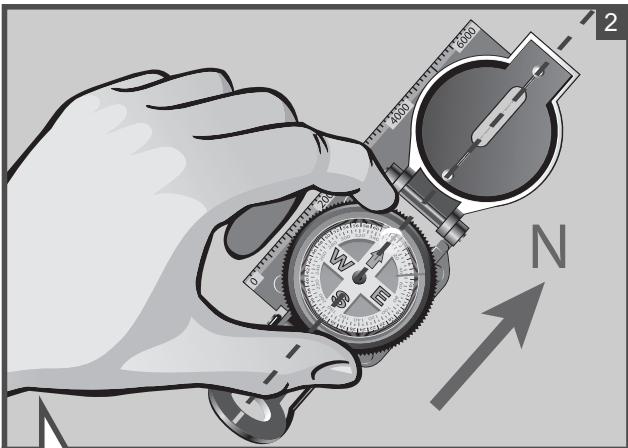

Orientez la boussole vers le Nord en alignant le trait jaune, avec le Nord (0¡) du disque magn tique mobile ( chelle int rieure), et l axe principal de la boussole.

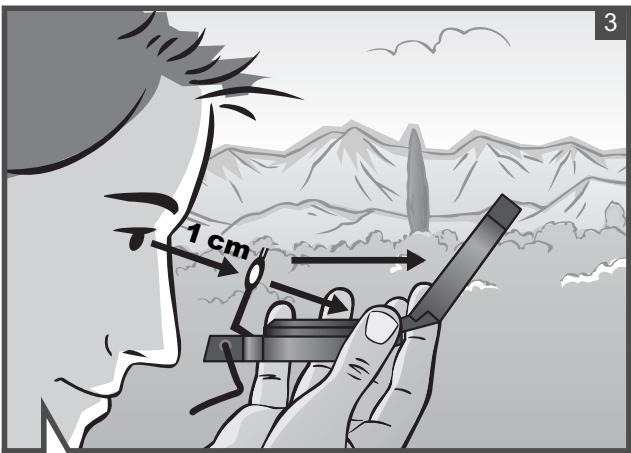

1 cm Approchez votre oeil 1 cm environ de la petite loupe de vis e noire, de mani re lire les chiffres du cadran int rieur mobile.

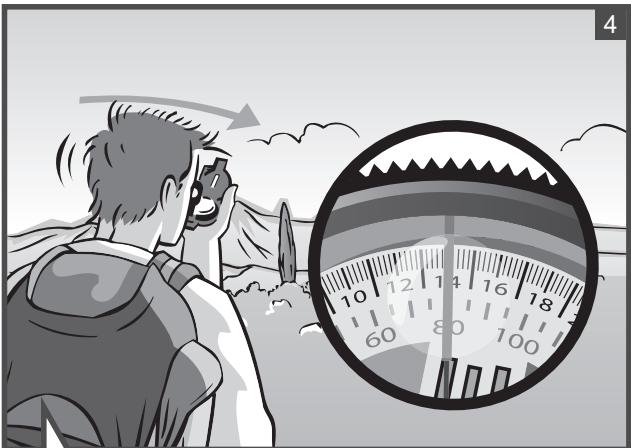

Tournez-vous en regardant travers la loupe jusqu ce que le trait rouge soit positionn sur le bon azimut ( chelle int rieure).

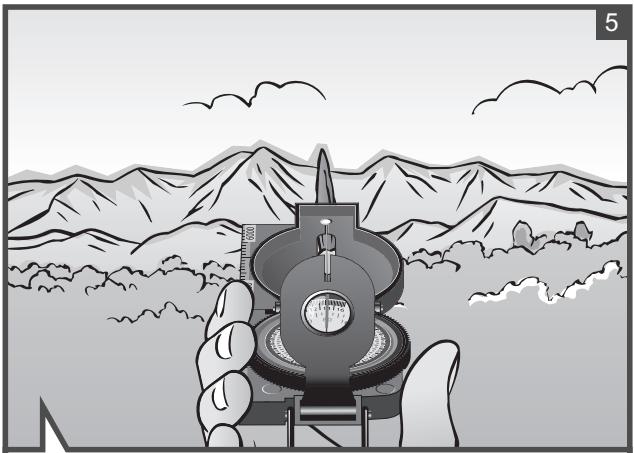

En maintenant bien cette position (v rifiez l immobilit du cadran), levez l oeil jusqu’ aligner la fente de la petite pi ce noire qui supporte la loupe et la fente sur la plaque sup rieure de la boussole et rep rez un point marquant dans cette direction (clocher, arbre ou phare...).

Vous pouvez utiliser ce point de rep re pour votre progression en prenant n’importe quel chemin. Lorsque vous l aurez atteint, vous vous serez globalement d plac sur le cap choisi (dans cet exemple 80¡) (fig 8). A partir de ce point, proc dez de la m me fa on jusqu’ un nouveau point de rep re, et ainsi de suite pour atteindre votre objectif final.

Déterminer en extérieur sa position par triangulation (je suis perdu, comment me positionner sur la carte)

Vous tes perdu, comment vous positionner sur la carte ?

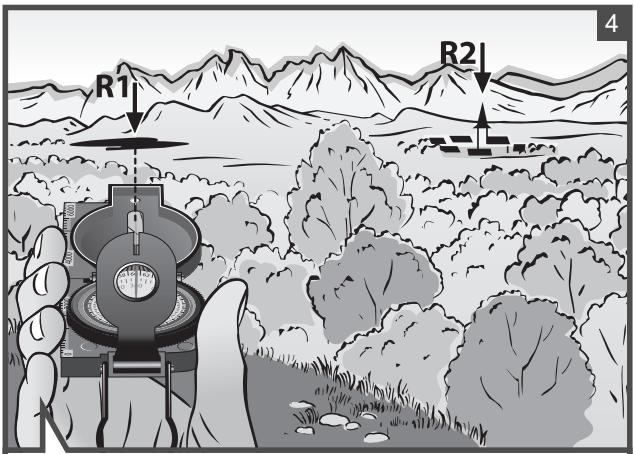

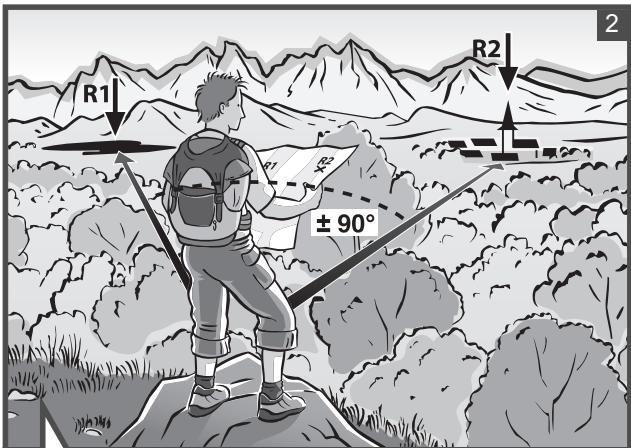

D placez-vous pour commencer jusqu un promontoire duquel vous pourrez observer dans la r alit au moins 2 points de rep res marquants R1 et R2, galement dessin s sur la carte (montagnes, lacs, clochers). Id alement, l angle de ces deux points par rapport votre position doit tre de 90¡ (en aucun cas, ils ne doivent tre l un derri re l autre ou dans des directions oppos es).

Orientez la boussole vers le Nord en alignant le trait jaune, avec le Nord (0¡) du disque magn tique mobile ( chelle int rieure), et l axe principal de la boussole.

Viser le premier point de rep re R1 en alignant votre oeil avec la fente du support de loupe et la fente dans la plaque de la boussole.

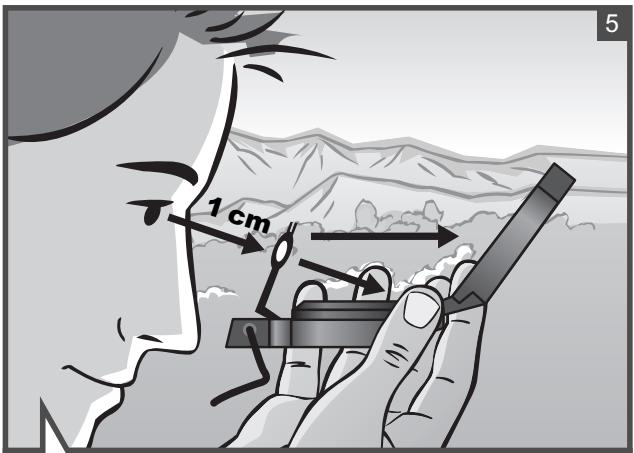

1 cm Rapprochez votre oeil 1 cm de la loupe pour lire simultan ment l chelle int rieure mobile et viser le rep re.

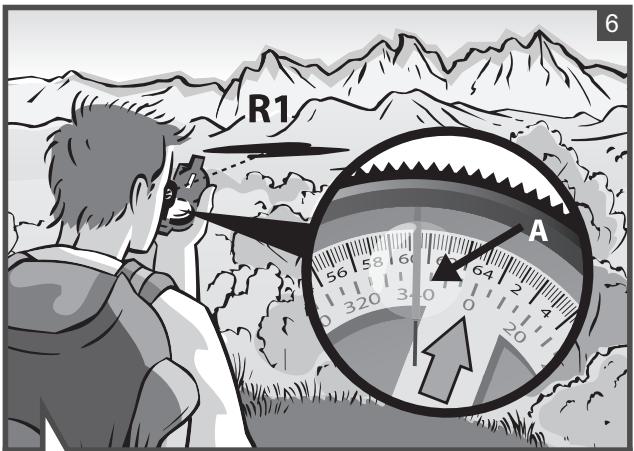

Apr s stabilisation de l aiguille, lisez a travers la loupe la valeur d azimut A sur l chelle mobile int rieure l intersection de l axe principale de la boussole (ex : 340¡).

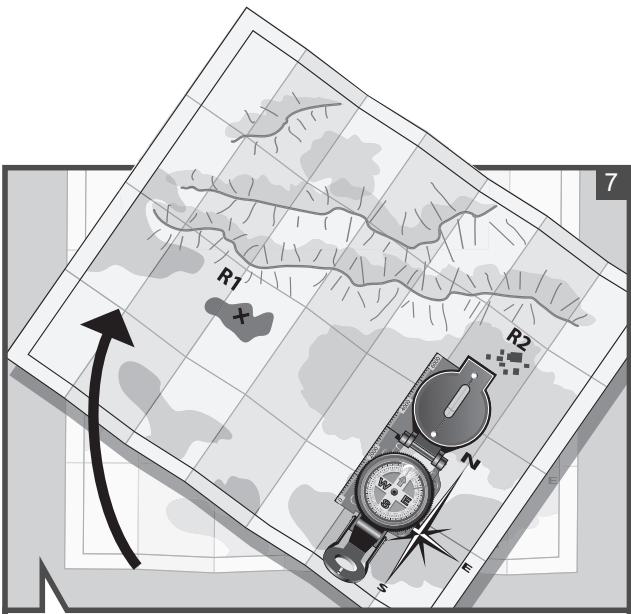

Posez la carte horizontalement et tournez-la pour orienter le Nord de la carte vers le Nord magn tique indiqu par la boussole.

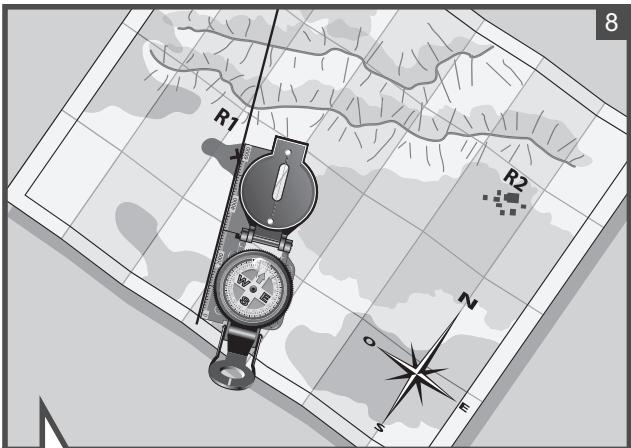

Retrouvez le point de rep re R1 sur la carte. Orientez la boussole partir du point de rep re R1 jusqu’ mettre l axe principal sur l azimut mesur pr c demment. Tracer l azimut mesur passant par le rep re R1 l aide d un des grands c t s de la boussole.

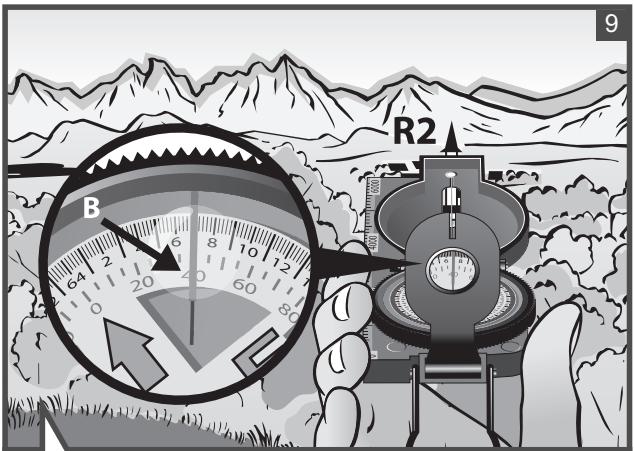

Visez le rep re R2 puis notez la valeur de l azimut mesur B.

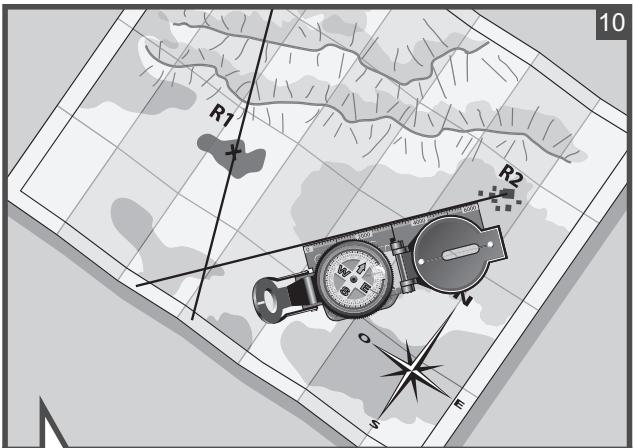

Tournez la boussole sur la carte (sans bouger celle-ci) jusqu’ aligner l axe de la boussole sur l azimut B. Tracez la droite passant par R2.

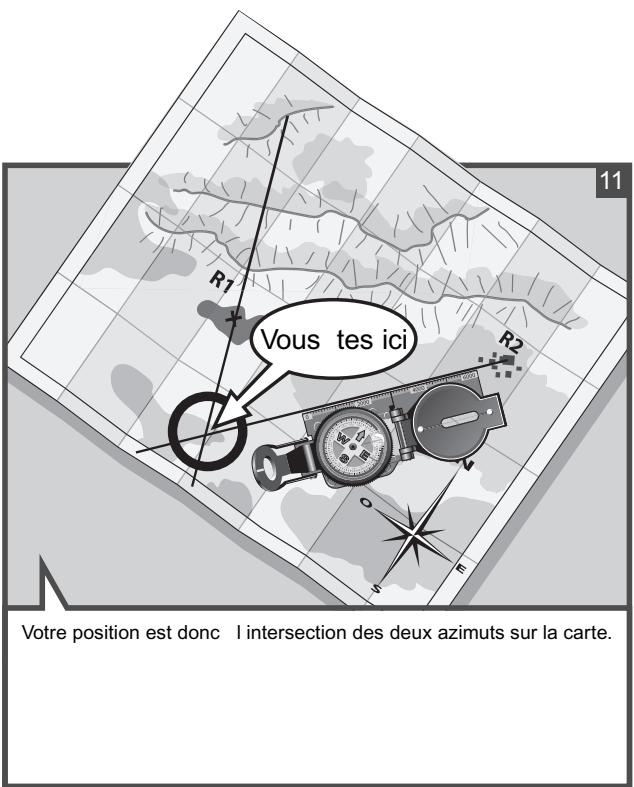

Vous tes ici Votre position est donc l intersection des deux azimuts sur la carte.

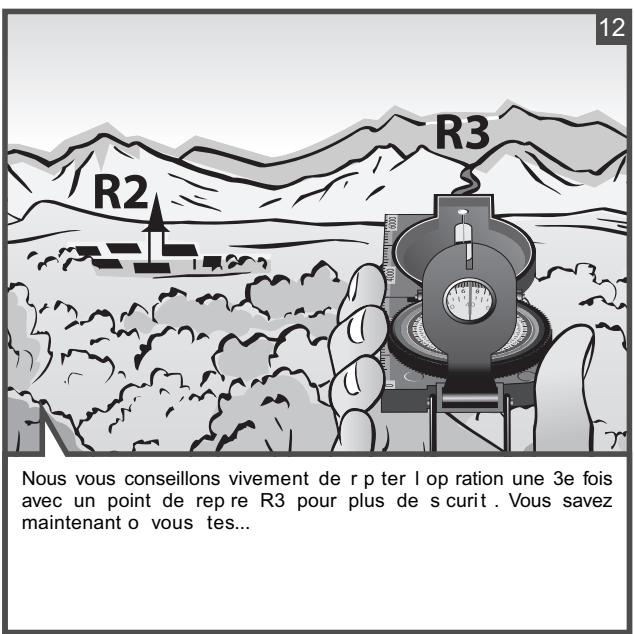

Nous vous conseillons vivement de r p ter l op ration une 3e fois avec un point de rep re R3 pour plus de s curi t . Vous savez maintenant o vous tes...

CONTACT En vue d’accroitre toujours plus la pertinence de nos d veloppements, nous sommes l’ coute de vos remont es d’informations, quant la qualit , la fonctionnalit ou l’usage de nos produits. ¥ En France, vous pouvez contacter le centre de relations No Azur 0810 080808 (prix appel local) ¥ Pour les autres pays, vous pouvez laisser un message client au : la rubrique concern e sur notre site www.decathlon.com Nous nous engageons à vous répondre dans les plus brefs délai.
