Intitulé	Description
Type de produit	Émetteur-récepteur portable VHF/UHF
Caractéristiques techniques principales	Fréquences : 144-148 MHz (VHF), 430-450 MHz (UHF), 5W de puissance de sortie
Alimentation électrique	Batterie rechargeable Li-ion 7.4V, 1400mAh
Dimensions approximatives	120 x 55 x 30 mm
Poids	Environ 300 g avec batterie
Compatibilités	Compatible avec les accessoires Yaesu, y compris les microphones et les antennes
Type de batterie	Batterie Li-ion rechargeable
Tension	7.4V
Puissance	5W (max)
Fonctions principales	Scan, CTCSS/DCS, fonction de répétition, alarme d'urgence
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'eau et les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente Yaesu
Sécurité	Utiliser uniquement des accessoires approuvés par le fabricant, éviter les environnements extrêmes
Informations générales	Émetteur-récepteur idéal pour les amateurs de radio, léger et portable, avec une bonne autonomie

FOIRE AUX QUESTIONS - VX-246 YAESU

Comment recharger la batterie du YAESU VX-246 ?

Pour recharger la batterie, placez le transcepteur dans son chargeur de batterie et branchez-le sur une prise électrique. Assurez-vous que l'indicateur de charge s'allume.

Que faire si le YAESU VX-246 ne s'allume pas ?

Vérifiez d'abord que la batterie est chargée. Si la batterie est chargée et que l'appareil ne s'allume toujours pas, essayez de réinitialiser l'appareil en enlevant la batterie et en la remettant.

Comment régler la fréquence sur le YAESU VX-246 ?

Pour régler la fréquence, utilisez le bouton de sélection de fréquence sur le panneau avant. Tournez le bouton jusqu'à ce que vous atteigniez la fréquence souhaitée.

Comment effectuer un scan sur le YAESU VX-246 ?

Pour effectuer un scan, appuyez sur le bouton 'SCAN' sur le panneau avant. L'appareil commencera à balayer les canaux programmés jusqu'à ce qu'il trouve une transmission.

Que faire si je ne reçois pas de signal ?

Assurez-vous que l'antenne est correctement connectée et que vous êtes sur la bonne fréquence. Vérifiez également que le volume est suffisamment élevé.

Comment programmer un canal sur le YAESU VX-246 ?

Pour programmer un canal, sélectionnez le canal souhaité, puis entrez la fréquence et les paramètres nécessaires à l'aide des boutons de saisie. Appuyez sur 'ENT' pour enregistrer.

Comment réinitialiser le YAESU VX-246 aux paramètres d'usine ?

Pour réinitialiser aux paramètres d'usine, maintenez enfoncés les boutons 'FUNC' et 'SET' en même temps pendant environ 5 secondes, puis suivez les instructions à l'écran.

Comment améliorer la réception du YAESU VX-246 ?

Pour améliorer la réception, essayez d'utiliser une antenne de meilleure qualité ou d'orienter l'antenne dans une direction différente pour maximiser le signal.

MODE D'EMPLOI VX-246 YAESU

Note importante

Lisez ce Manuel attentivement pour vous familiariser avec les caractéristiques de ce transceiver. Ne tenez pas le transceiver de telle façon que l'antenne soit très proche (ou touche des parties exposées) du corps, spécialement le visage ou les yeux, pendant l'émission. Le transceiver fonctionnera moins si le microphone est éloigné de 3 à 5 cm de la bouche et si le transceiver est vertical. N'exposez pas le transceiver pendant de longues périodes au rayonnement direct du soleil, et ne le placez pas près d'une source de chaleur. Ne placez pas le transceiver dans des zones excessivement poussiéreuses, humides, ou mouillées, ni sur des surfaces instables. Ne modifiez pas ce transceiver pour aucune raison. Ne faites effectuer la maintenance de cet appareil que par des techniciens qualifiés uniquement.

Avec le pack batterie cad-ni fnb-64

• Pour installer les accus, maintenez le transceiver avec vos mains, les paumes sur le haut-parleur et les pouces au-dessus du Clip ceinture. Insérez le pack batterie dans le compartiment au dos de l'appareil tout en basculant le Clip ceinture vers l'extérieur, plus fermez le loquet du pack batterie jusqu'à ce qu'il se verrouille en place avec un "clic." Pour retirer les accus, éteignez l'appareil et ouvrez si nécessaire la housse de protection. Déverrouillez le loquet du pack batterie en dessous de l'appareil, puis glissez les accus vers le bas et l'extérieur de l'appareil tout en basculant le Clip ceinture doucement vers le haut.

Recharge des accus

Installez le pack batterie Cad-Ni FNB-64 fourni dans le transceiver. Assurez-vous que le transceiver est éteint. - Branchez le chargeur NC-76 à une prise secteur. Insérez transceiver dans le charge NC-76; le jack antenne doit être du côté gauche quand on regarde le chargeur de face. Si le transceiver est inséré correctement dans le chargeur NC-76, le témoin ROUGE s'illuminera. Un pack entièrement déchargé sera complètement rechargé en 15 heures.

Avec le boitier pile FBA-25 optionnel

Le Boîtier Pile FBA-25 permet de faire fonctionner le VX-246 en utilisant six piles Alcalines de type "AA".

Quand vous installez les piles, insérez les extrémités (-) en premier, puis pressez les extrémités (+) de telle façon que les piles se mettent en place. Toujours replacer les six piles à la fois.

Pour installer le Boitier Pile dans le transceiver, suivez la même procédure que celle utilisée pour le Pack Batterie Cad-Ni, décrite précédemment.

Note: le FBA-25 ne doit pas être utilisé avec des piles de type rechargeables.

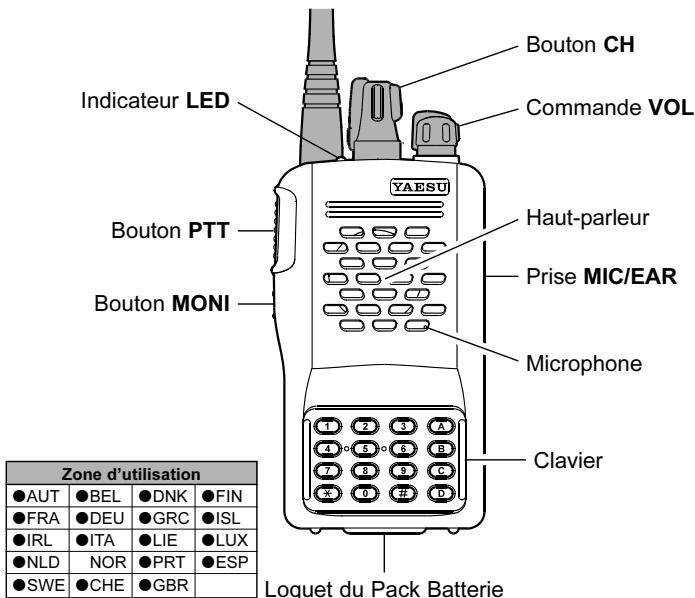

VX-246 D EFAULT

Fonctionnement de base

Allumez le transceiver en tournant la commande VOL dans le sens horaire hors du clic. Ensuite, ajustez la commande VOL à mi-course (position 12 heures) ; plus tard vous pourrez ajuster le niveau pour l'adapter à l'environnement d'utilisation. Tournez le bouton CH pour sélectionner un canal d'utilisation. Pour transmettre, pressez le bouton PTT (Pressez-pour-Parler). Tenez le poste entre 3 et 5 cm de votre bouche, et parlez d'une voix normale dans le microphone.

Note: pendant que vous transmettez, l'indicateur LED s'allumera en rouge continuellement. Ne transmettez pas sur un canal BUSY (occupé) lorsque l'indicateur LED clignote en vert; attendez que le canal soit libre (plus de clignotement vert de la LED).

Pour recevoir les stations faibles, désactiver le squelch momentanément en pressant et maintenant le bouton MONI sur le côté de l'appareil pendant une seconde. Avec le squelch désactivé, l'indicateur LED clignotera en vert et le bruit de fond et les stations faibles seront entendus. Pour rendormir l'appareil silencieux de nouveau, pressez et maintenez le bouton MONI pendant une seconde. Quand voit mcnst est terminné, éteignez l'appareil en tournant la commande VOL à fond dans le sens anti-horaire (jusqu'à clic).

Note: le VX-246 peut être programmé pour fonctionner en Paging DTMF (nécessite le Module Pager DTMF/brouilleur de parole optionnel FVP-25), ainsi qu'en modes CTCSS et DCS. Chacun de ces modes permet différentes possibilités d'application Sélective. Référez-vous à la section "Programmation des Données de Canal" pour plus de détails.

Fonctionnement AVANCE

Avec/Sans Pager DTMF (nécessite le Module Pager DTMF/brouilleur de parole optionnel FVP-25) Le mode Pager DTMF permet l'appel sélectif et "pager", en utilisant une série de tons DTMF programmée par l'utilisateur. Lorsque votre appareil est "page" par une station produisant une série de tons qui correspond à la yourself, le squelch de cet appareil s'ouvre.

Pour activer ou désactiver le Pager DTMF, pressez et maintenez la touche [A] pendant deux secondes; quand you entendeun beep grave suivi d'un beep aigu, le Pager DTMF est activé. Quand you entendeun beep "aigu" suivi d'un beep "grave", le Pager DTMF est désactivé.

Fonction sonnerie ctcss/dcs

Quand cette fonction est activée, la sonnerie se déclenche lorsqu'une station vous appelle et dont le transceiver envoie un TCSS ou un code DCS correspondant à celui enregistré dans votre appareil.

Pour activer ou désactiver la fonction sonnerie CTCSS/DCS, pressez et maintenez la touche [B] pendant deux secondes;

Quand vous entendez un beep "grave" suivi d'un beep "aigu", la fonction sonnerie CTCSS/DCS est activée. Quand vous entendez un beep "aigu" suivi d'un beep "grave", la fonction sonnerie CTCSS/DCS est désactivée.

Brouilleur de parole (nécessite le module pager dtmf/brouilleur de parole optionnel fvp-25)

Lorsque le FVP-25 optionnel est installé, le VX-246 peut fonctionner en utilisant un brouilleur de parole pour la confidentialité des communications.

Pour activer/désactiver la fonction brouilleur de parole, pressez et maintenez la touche [C] pendant deux secondes ; quand vous entendez un beep "grave" suivi d'un beep "aigu", la fonction brouilleur de parole est activée. Quand vous entendez un beep "aigu" suivi d'un beep "grave", la fonction brouilleur de parole est désactivée.

Verrouillage clavier

Le clavier du VX-246 peut être verrouillé pour empêcher tout changement accidentel des réglages. Pour verrouiller le clavier, pressez et maintenez la touche [D] pendant deux secondes ; quand vous entendez un beep "grave" suivi d'un beep "aigu", le clavier est verrouillé. Quand vous entendez un beep "aigu" suivi d'un beep "grave", le clavier est déverrouillé.

Pour activer le mode programmation.

1. Eteignez l'appareil en tournant la commande VOL à fond dans le sens anti-horaire (jusqu'au clic).
2. Pressez et maintenez la touche [A] ; tout en la maintenant, allumez l'appareil.
3. Pressez la touche de la fonction que vous souhaitez modifier, puis programmez le nouveau réglage selon la procédure décrite ci-dessous.
4. Lorsque la programmation est terminée, éteignez l'appareil en tournant la commande VOL à fond dans le sens anti-horaire (jusqu'au clic).

Programmation du Code ID

Votre identificateur (ID) est un code à trois digits que votre appareil enverra en mode PAGE. 1. Activez le mode Programmation. 2. Pressez la touche [A] 3. Si vous souhaitez activer la fonction Paging Résponse Auto, pressez la touche [*]. Si vous souhaitez désactiver la fonction Paging Résponse Auto, pressez la touche [#]. 4. Entrez le code à trois digits que vous pouvez utiliser comme identificateur de votre appareil depuis le clavier.

Programmation du code paging DTIME

Le "Code Paging DTMF" est un code à trois digits des stations que vous souhaitez "pager", que votre appareil enverra avec la fonction Pager activée. Dix codes Paging différents peuvent être enregistrés dans le registre de Mémoire Paging, vous permettant de "pager" dix stations différentes (ou groupes de stations).

1. Activez le mode Programmation.
2. Pressez la touche [A], puis entrez le numéro de mémoire de Code Paging DTMF ("0" ~ "9") à programmer depuis le clavier.
3. Entrez les trois digits du code Paging depuis le clavier.

Fréquence du canal

Changez la fréquence d'utilisation (parmi les huit fréquences de canal disponibles) du canal sélectionné par le bouton CH. Cette fonction peut être utile si vous souhaitez changer l'ordre des fréquences sélectionnées par le bouton CH.

1. Activez le mode Programmation.
2. Tournez le bouton CH pour sélectionner le canal dont vous souhaitez changer la fréquence d'utilisation.
3. Pressez la touche [B], puis entrez le numéro de fréquence depuis le clavier.

Fonction CTCSS

Le "CTCSS" est un système d'appel sélectif qui utilise une tonalité continue de très BASSE fréquence qui est filtrée pour ne pas être entendue. Si plusieurs stations utilisant la même fréquence de canal, le CTCSS maintiendra fermé le squelch réception de votre appareil jusqu'à ce qu'un TC CSS soit reçu et qu'il corresponde avec le ton CTCSS que vous avezprogrammé dans cet appareil. Si la fonction CTCSS est désactivée, tout signal reçu pourrait ouvrir le squelch de votre appareil.

1. Activez le mode Programmation.
2. Tournez le bouton CH pour sélectionner le canal dont vous souhaitez changer la configuration CTCSS.
3. Pressez la touche [C], puis entrez les deux digits du numéro d'identification du ton CTCSS depuis le clavier.

Fonctions DCS et ARTS*

La fonction "DCS" est similaire en utilisation à la fonction CTCSS, excepté que la fonction DCS utilise des codes digitaux pour plus de fiabilité. "ARTS" est une fonction transpondeur, disponible lorsque la fonction DCS est activée, qui alertera deux appareils compatibles ARTS lorsqu'une condition "Hors de Portée" existera. Les opérateurs pourraient alors se déplacer vers un meilleur emplacement pour rétablir les communications.

1. Activez le mode Programmation.
2. Tournez le bouton CH pour sélectionner le canal dont vous souhaitez changer la configuration DCS.
3. Pressez la touche [D]
4. Si vous souhaitez activer la fonction ARTS, pressez la touche [*]. Si vous souhaitez désactiver la fonction ARTS (fonction DCS seulement), pressez la touche [#].
5. Entrez les trois chiffres du numéro d'identification du code DCS depuis le clavier.

Initialisation du transceiver

Cette procédure rétablit le transceiver dans sa configuration usine par défaut (les réglages avant votre première utilisation).

Dans l'éventualité d'un comportement erratique, l'initialisation du microprocesseur supprimera les données altérées, et rétablira un fonctionnement normal. Toutefois, tous les réglages personnalisés doivent être de nouveau programmés.

1. Éteignez le transceiver
2. Pressez et maintenez les touches [A] et [D] tout en rallumant le transceiver.
3. Pressez le bouton MONI pour initialiser le transceiver.
