FT-7900E - Radio amateur YAESU - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Émetteur-récepteur VHF/UHF
Caractéristiques techniques principales	VHF 144-148 MHz, UHF 430-450 MHz, 50W en VHF, 40W en UHF
Alimentation électrique	13.8 V CC (±15 %), consommation maximale de 20 A
Dimensions approximatives	Environ 160 x 50 x 190 mm
Poids	Environ 1.5 kg
Compatibilités	Compatible avec les accessoires Yaesu et autres équipements de communication
Type de batterie	Non applicable (fonctionne sur alimentation externe)
Tension	13.8 V CC
Puissance	50W en VHF, 40W en UHF
Fonctions principales	Mode FM, SSB, AM, réception des bandes aéronautiques, scan des canaux
Entretien et nettoyage	Nettoyage régulier avec un chiffon doux, vérification des connexions
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente Yaesu
Sécurité	Utiliser avec précaution, respecter les normes de sécurité électrique
Informations générales utiles	Recommandé pour les utilisateurs de radioamateur, idéal pour les communications mobiles

FOIRE AUX QUESTIONS - FT-7900E YAESU

Comment réinitialiser le YAESU FT-7900E aux paramètres d'usine ?

Pour réinitialiser le FT-7900E, éteignez l'appareil, puis maintenez enfoncé le bouton 'SQL' tout en allumant l'appareil. Cela restaurera les paramètres d'usine.

Pourquoi le son de mon YAESU FT-7900E est-il faible ?

Vérifiez le réglage du volume sur le panneau avant. Assurez-vous également que les haut-parleurs sont correctement connectés et fonctionnels.

Comment changer la fréquence sur le YAESU FT-7900E ?

Utilisez le bouton 'VFO' pour passer en mode VFO, puis tournez le bouton de sélection pour ajuster la fréquence. Appuyez sur 'ENT' pour valider la fréquence choisie.

Le YAESU FT-7900E ne s'allume pas, que faire ?

Vérifiez d'abord que la batterie ou l'alimentation est correctement connectée et fonctionne. Si l'alimentation est correcte, testez avec une autre source d'alimentation.

Comment programmer des canaux sur le YAESU FT-7900E ?

En mode VFO, réglez la fréquence souhaitée, puis appuyez sur le bouton 'MR' pour passer en mode mémoire. Appuyez sur le bouton 'MW' pour enregistrer la fréquence dans la mémoire sélectionnée.

Le YAESU FT-7900E affiche un message d'erreur, que faire ?

Consultez le manuel de l'utilisateur pour le code d'erreur spécifique. Souvent, un redémarrage de l'appareil ou une réinitialisation peut résoudre le problème.

Comment activer ou désactiver le CTCSS sur le YAESU FT-7900E ?

Appuyez sur le bouton 'TONE' pour accéder aux réglages CTCSS. Utilisez le bouton de sélection pour choisir le ton souhaité et appuyez sur 'ENT' pour valider.

Pourquoi ne peux-je pas émettre avec mon YAESU FT-7900E ?

Assurez-vous que l'appareil n'est pas en mode 'LOCK' et que vous êtes sur une fréquence autorisée pour l'émission. Vérifiez également l'antenne et la connexion.

MODE D'EMPLOI FT-7900E YAESU

Inspection préliminaire 4

Conseils d'installation 4

Information sur la sécurité 5

Considérations pour l'antenne 6

Connexions de la puissance mobile. 9

Haut-parleurs portables 10

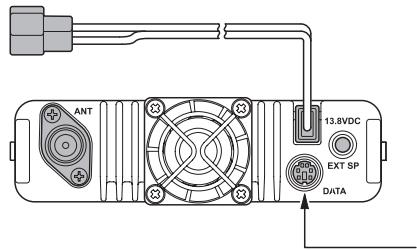

Installation d'une station de base. 10

Alimentation de la puissance AC 10

Packet Radio Terminal Node Controller (TNC) 10

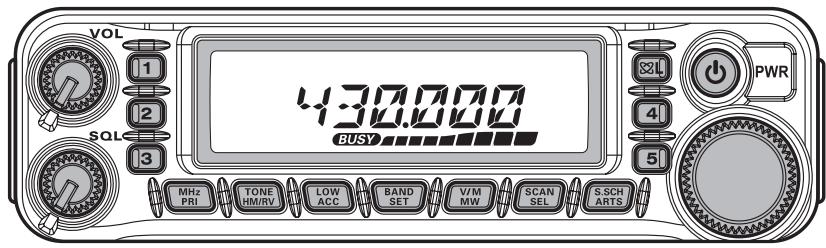

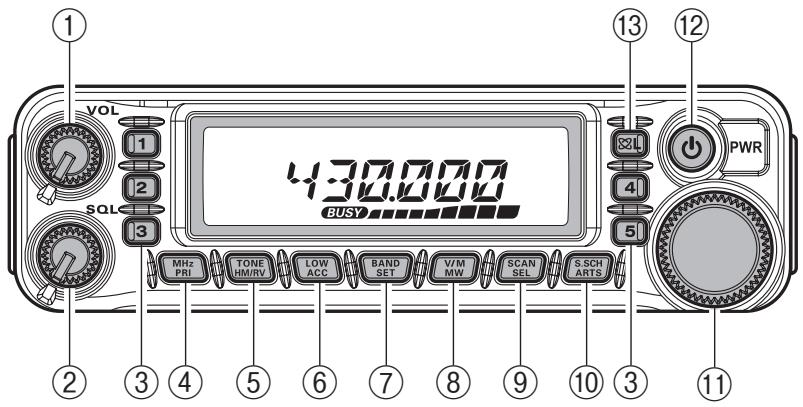

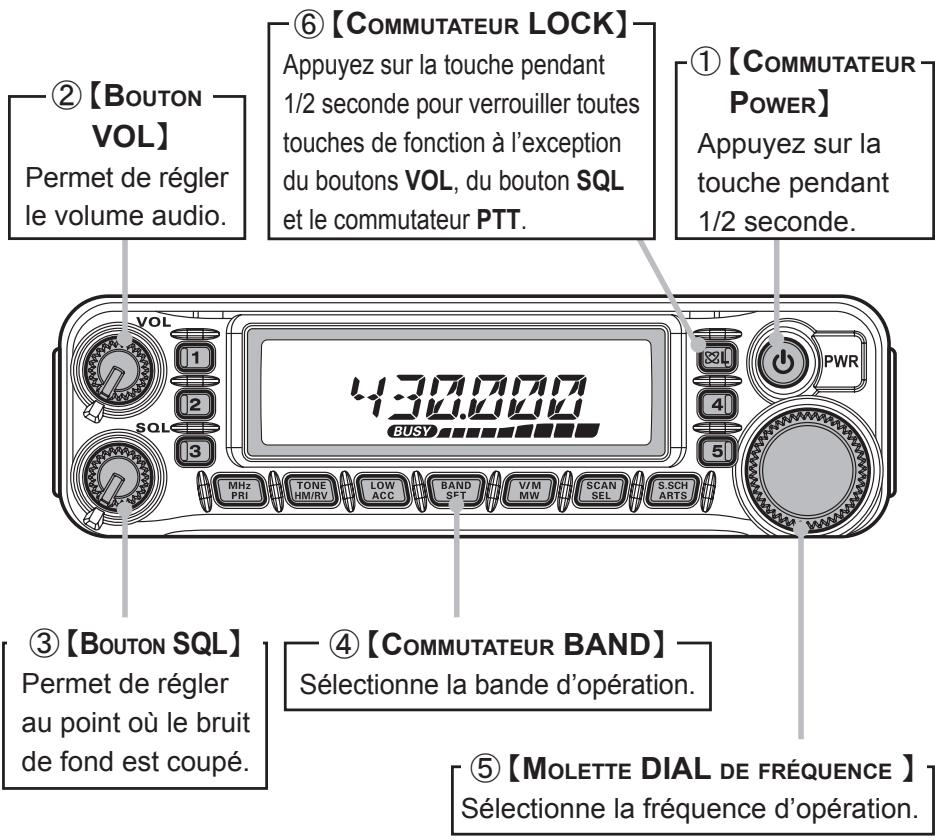

Commandes sur panneau frontal et commutateurs. 13

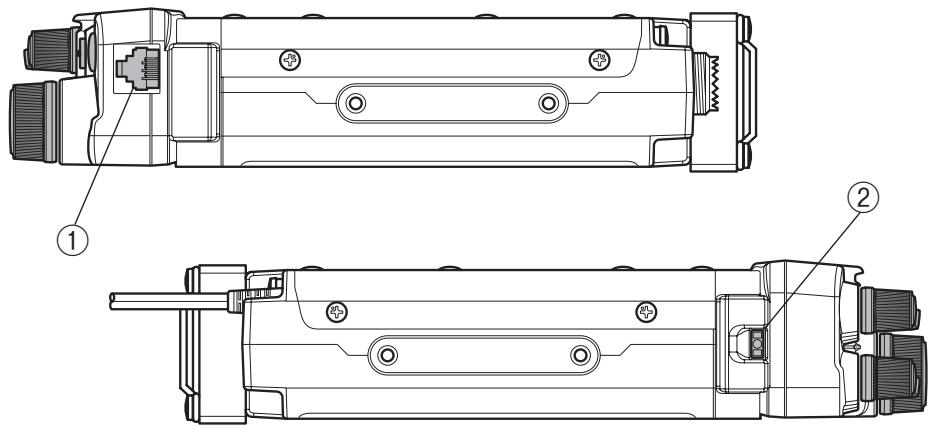

Bouton et connexion du panneau latéral.....15

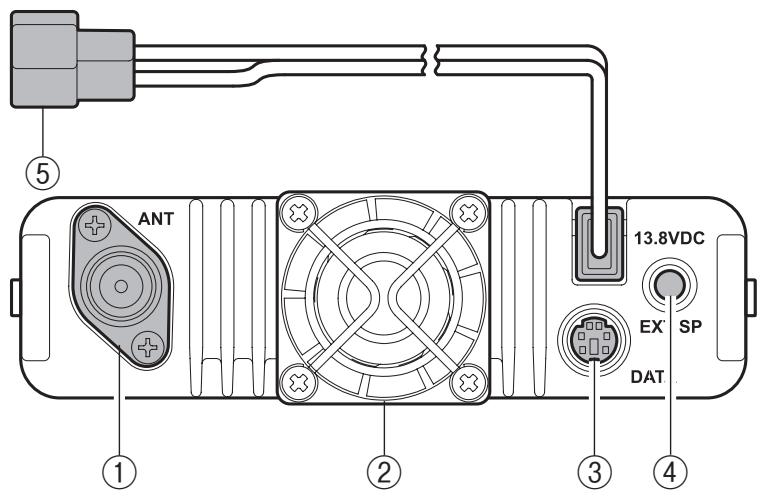

Connexions du panneau arrière. 16

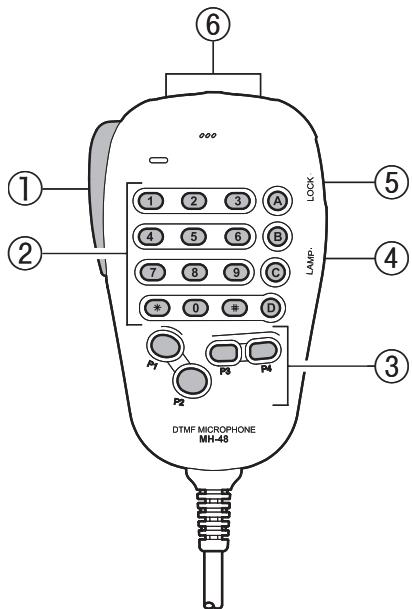

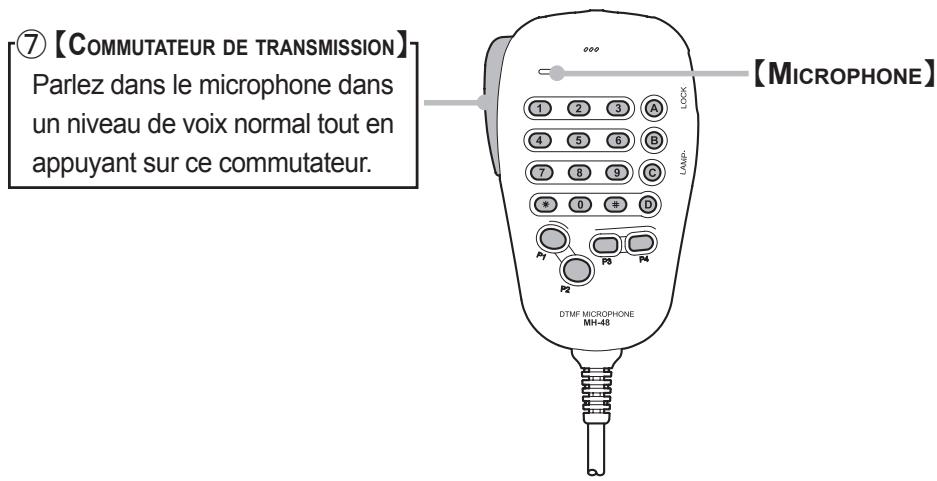

Microphone MH-48A6J 17

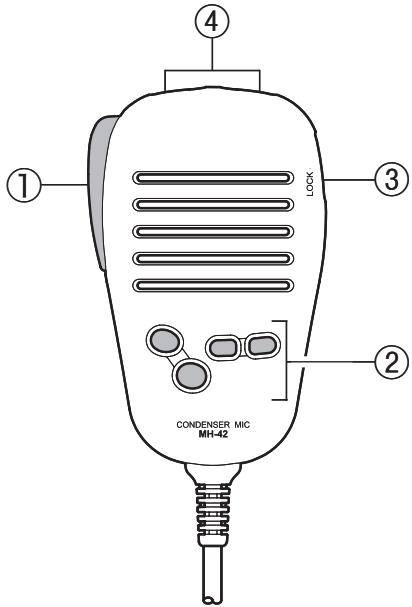

Microphone MH-42B6SJ. 19

Opération de base 21

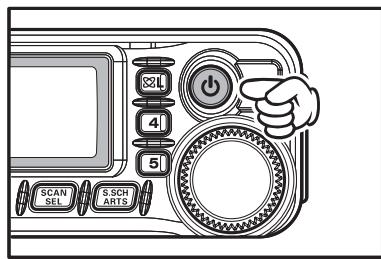

Mise sous tension et en hors-tension de l'émetteur-récepteur 21

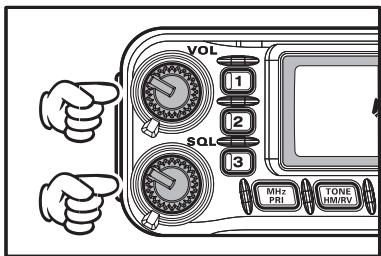

Réglage du volume audio et paramétrage du SILENCIEUX 21

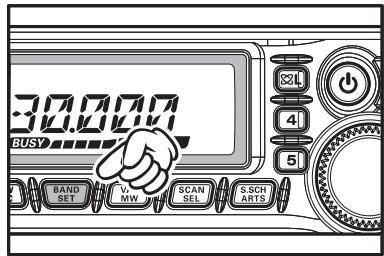

Sélection de la bande d'opération 22

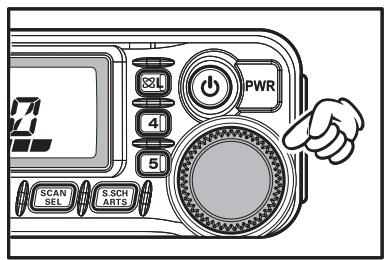

Fréquence de navigation 22

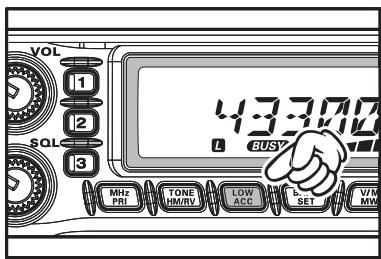

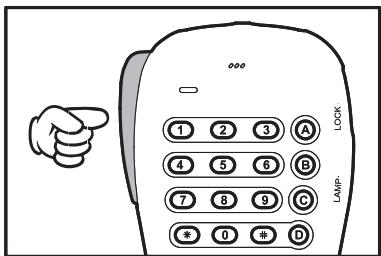

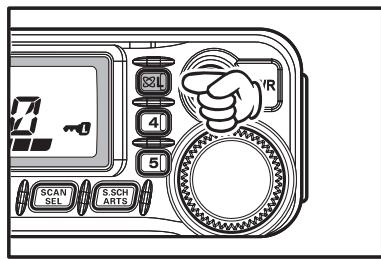

Transmission. 23 Modification du niveau de puissance de l'émetteur. 24

Opération avancée 25

Fonction de verrouillage 25

Bipsonore du clavier 25

Éclairage de l'écran 26

Silencieux HF 26

Sélection des incrément du canal 27

Sélection du mode de réception 28

Opération en relais. 29

Décalages Relais 29

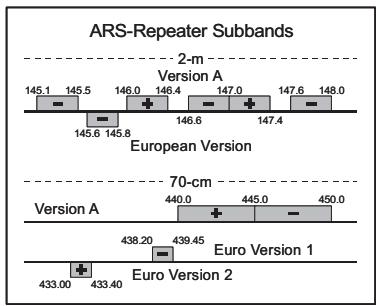

Décalage Relais automatique - Automatic Repeater Shift (ARS) 29

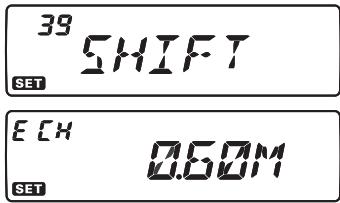

Activation du décalage relais manuel. 30 Modification du décalage relais par défaut. 30

Appel à tonalité (1750 Hz) 31

Opération CTCSS/DCS. 32

Opération CTCSS 32

Opération DCS. 34

Balayage de la recherche de tonalité 35

Opération du canal mémoire standard 38

Mémoire de stockage. 38

Rappel de mémoire 40

Réglage du décalage de mémoire 40

Suppression de Mémoires 41

Canal Mémoire Maison 41

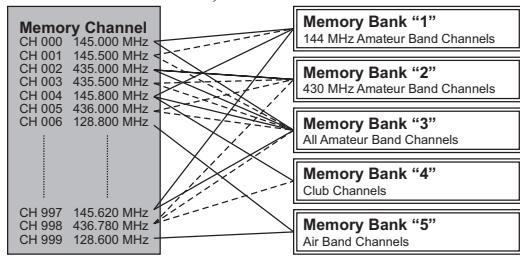

Opération bloc mémoire 43

Mode mémoire seulement 44

Opération hyper canal mémoire 45

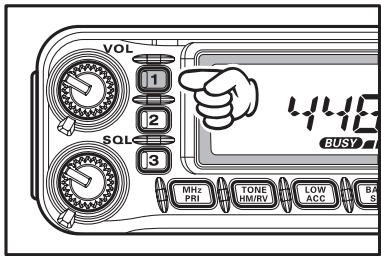

Hyper Stockage de Mémoire 45

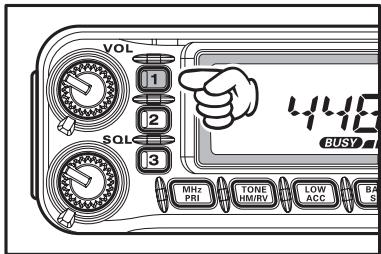

Hyper Rappel de mémoire 45

Canaux de bulletins météorologiques 46

Alerte de temps violent. 46

Balayage. 47

Technique de configuration de la reprise du balayage. 47

Balayage VFO 48

Balayage de mémoire 49

Comment occulter (Omettre) un canal pendant une opération de balayage de mémoire. 49

Balayage de la Mémoire Préférentielle...50

Balayage de bloc mémoire 51

Balayage de 1' alerte météo.52

Balayage de mémoire programmable (Limite de bande) - Programmable (Band Limit) Memory Scan (PMS). 52

Balayage du « canal prioritaire » (Double Veille) 53

Mode prioritaire VFO. 53

Canal Mémoire Prioritaire 53

Mode Prioritaire Maison 53

Mode Prioritaire WX. 53

La fonction Smart Search. 56

Configuration du mode Smart Search 56

Activation du Smart Search. 57

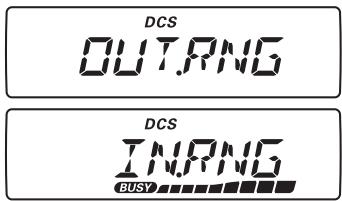

ARTS™ (Automatic Range Transponder System)...58

Opération de base et Configuration ARTSTM 58

Options disponibles pour l'interrogation ARTSTM 59

Options disponibles pour l'alerte sonore...59

Configuration de l'identificateur CW.....60

Opération du composeur DTMF 61

Fonction de connexion Internet. 63

Divers paramètres. 65

Limiteur de temps d'émission (TOT) 65

Fonction de mise en hors-tension automatique (APO). 65

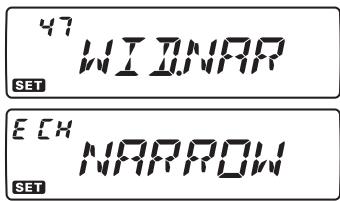

Contrôle de la puissance du microphone.....66

Programmation des attributions des touches. 67

Inversion du code DCS 69

Procédé de réinitialisation 70

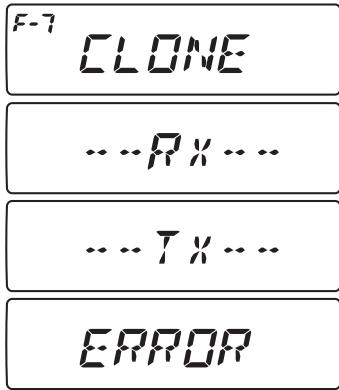

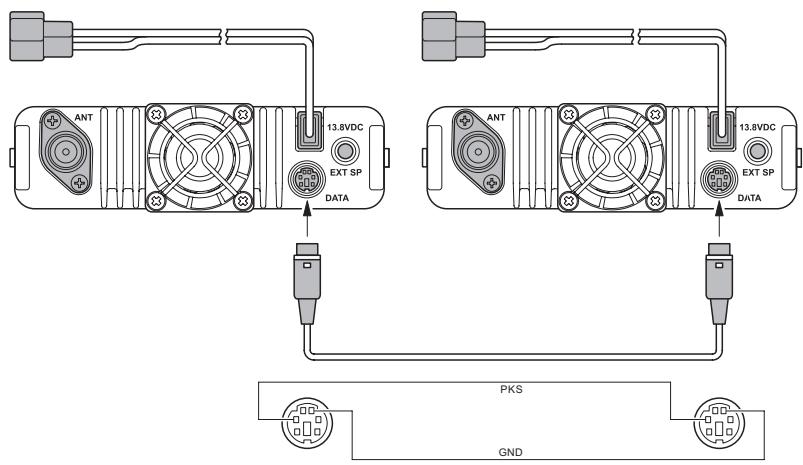

Clonage. 71

Mode (Menu) de configuration. 72

Paramètres d'opération du mode de préconfiguration automatique. 84

Vue d'ensemble des touches

TOUCHE	APPUYEZ BRIÈVEMENT SUR LA TOUCHE	APPUYEZ ET MAINTENEZ LA TOUCHE
MHzPRI	Permet de changer la fréquence VFO en incrément de 1-MHz, ou de changer de canaux en incrément de 10 canaux.	Active le balayage du canal prioritaire (Fonction de Double Veille).
TONEHM/RV	Change le mode de la tonalité du silencieux.	Inverse les fréquences d'émission et de réception pendant l'opération en fréquence split.
LOWACC	Sélectionne le niveau de puissance de l'émetteur.	Rappelle la fonction assigné par l'utilisateur (par défaut : rappelle le canal de radiodiffusion météo).
BANDSET	Change la bande d'opération tout en étant en mode VFO. En mode mémoire, il active la fonction de « réglage de mémoire »	Accès au mode de configuration (« Menu »).
VIMMW	Change le réglage de fréquence entre le VFO, système mémoire, et le canal maison.	Transfère le contenu du VFO dans un registre mémoire.
SCANSEL	Active le balayage.	Sélectionne le mode de balayage.
S.SCHARTS	Active la fonctionnalité de recherche intelligente.	Active la fonction ARTS.
BOX	Active la fonction de connexion Internet	Verrouille les commutateursurs et boutons (sauf les boutons de VOL, le bouton SQL et le commutateur PTT).
15	Appuyez sur la touche appropriée pour rappeler la « Hyper » mémoire désirée.	Appuyez et maintenez une de ces touches pendant 2 secondes pour sauvegarder la configuration actuelle complète de la radio dans un « Hyper » bloc mémoire.

Le FT-7900E est un robuste transmetteur qui possède une bande double FM de haute qualité et qui fournit une puissance de 50 watts sur la bande amateur 144 MHz et 45 Watts sur la bande amateur 430 MHz.

La puissance de sortie élevée du FT-7900E est produite par son amplificateur RD70HVF1 Power MOS FET, avec un débit dissipateur thermique-direct et est contrôlée par le thermostat de refroidissement du ventilateur qui maintient une température sans danger pour les circuits de l'émetteur-récepteur.

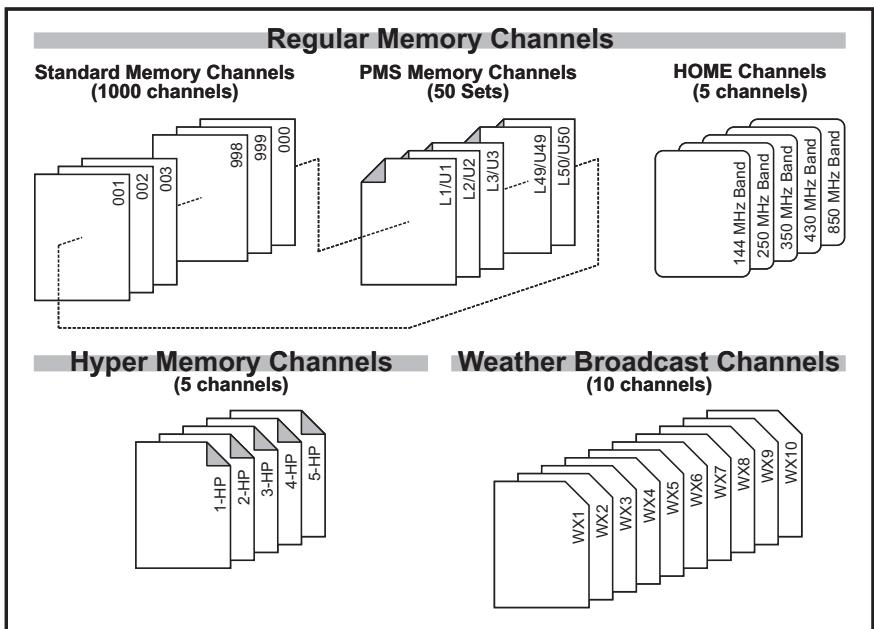

Avec 1055 canaux mémoires qui permettent le stockage des fréquences d'émission indépendantes (« Odd Split »), et des circuits intégrés de codeur/décodeur du CTCSS et du DCS, le FT-7900E comprend également des dispositions pour le montage de la télécommande-tête, grâce au kit YSK-7800 en option, qui permet son installation même dans les voitures les plus petites.

Les dispositifs additionnels incluent une touche d'accès pratique au Vertex Standard's WIRESTM (Wide-Coverage Internet Repeater Enhancement System), un limiteur de temps d'émission (TOT), une mise en veille automatique (APO), un décalage relatif automatique (ARS), plus le système ARTSTM exclusif de Yaesu (Auto-Range Transponder System) qui « bip » l'utilisateur lorsque vous vous déplacez hors de la portée des communications avec une autre station équipée d'un système ARTSTM. Et un circuit RF silencieux qui permet au propriétaire de configurer le silencieux afin qu'il s'ouvre à un paramètre programmable du S-Meter, ce qui réduit ainsi les conjectures dans la fixation du seuil du silencieux.

Nous vous recommandons de lire ce manuel dans son intégralité, afin de comprendre pleinement les nombreuses fonctions de votre nouveau émetteur récepteur FT-7900E.

Attention en cas d'utilisation

Cet émetteur-récepteur fonctionne sur des fréquences qui ne sont généralement pas autorisées.

En ce qui concerne l'usage effectif, l'utilisateur doit posséder une licence de radio amateur.

L'utilisation est autorisée uniquement dans les bandes de fréquences qui sont allouées aux radios amateurs.

Liste des pays d'utilisation
AUT	BEL	BGR	CYP	CZE
DEU	DNK	ESP	EST	FIN
FRA	GBR	GRC	HUN	IRL
ITA	LTU	LUX	LVA	MLT
NLD	POL	PRT	ROM	SVK
SVN	SWE	CHE	ISL	LIE
NOR	-	-	-	-

Général

Gamme de fréquences :

RX:108,000a520,000MHz

700,000 à 999,990 MHz

TX: 144,000 à 146,000 MHz

430,000 à 440,000 MHz

Increments des étapes :

Impédance de l'antenne :

50 ohms, asymétrique (Antenne Duplexer intégrée)

Stabilité de fréquence :

± 5 ppm @ -10^ +60^

Température de fonctionnement: -20^ +60^

Tension d'alimentation :

13,8 VDC (± 15%), négativo à masse

Consommation de courant (environ.)

RX:0,5A (mise n silence)

TX: 8,5 A (144 MHz, 50 W)

9 A (430 MHz, 45 W)

Dimensions du boîtier (WxHxP)

140 × 41,5 × 168 ~mm (sans boutons et connecteurs)

Poids (approx.) :

1 kg

Émetteur

Puissance de sortie :

Type de modulation :

réactance variable

Écart maximal :

± 5kHz, ± 2,5kHz

Rayonnement parasite :

au moins à -60 dB en dessous

Impédance du microphone :

2 kOhms

Impédance des données du Jack :

10 kOhms

Récepteur

Type de Circuit :

conversion superhétérodyne double

Fréquences intermédiaires :

45,05 MHz/450 kHz

Sensibilité :

0,8 V (TYP) pour 10 dB SN (108 - 137 MHz, AM)

0,2 V pour 12 dB SINAD (137 à 150 MHz, FM)

0,25 V pour 12 dB SINAD (150 - 174 MHz, FM)

0,3 V (TYP) pour 12 dB SINAD (174 - 222 MHz, FM)

0,25 V (TYP) pour 12 dB SINAD (222 - 300 MHz, FM)

0,8 V (TYP) pour 10 dB SN (300 à 336 MHz, AM)

0,25 V pour 12 dB SINAD (336 à 420 MHz, FM)

0,2 V pour 12 dB SINAD (420 a 520MHz FM)

0,4 V (TYP) pour 12 dB SINAD (800 - 900 MHz, FM)

0,8 V (TYP) pour 12 dB SINAD

(De 900 à 999,99 MHz, FM)

Sensibilité du silencieux :

mieux que 0,16mV

Sélectivité (-6/-60 dB):

12 kHz/30 kHz

Sortie AF maximale :

2 W à 8 Ohm, 10% THD

Impédance de sortie HF:

4-16 Ohm

Les spécifications sont sujettes à changement sans préavis, et sont garanties dans les bandes amateurs 144 et 430MHz seulement. Les gammes de fréquence varient en fonction de la version émetteur-récepteur, vérifie au+. de leur revendeur.

Accessions fournis

Microphone MH-48A6J 1 Support de montage mobile MMB-36 1 Fil électrique CC avec Fusible (T9022815) 1 Fusible de rechange (32 V/15 A : Q0000172) 2 Manuel d'opération 1 Carte de Garantie 1

MH-42B6JS Microphone à main*1

YSK-7800 Kit de séparation

MEK-2 Kit de rallonge pour le microphone*2

MLS-100 Haut-parleur externe à haute puissance

FP-1030A Alimentation AC

CT-39A câble d'interface Packet

La disponibilité des accessoires peut varier. Certains accessoires sont fournis en standard par les exigences locales, tandis que d'autres peuvent être indisponibles dans certaines régions. Consultez votre concessionnaire Yaesu pour plus de détails concernant ces normes et les nouvelles options disponibles. La connexion de tout accessoire non approuvé par Vertex Standard qui provoquerait un dommage annule la garantie limite de cet appareil.

Si vous remplacez le microphone MH-48A6J par MH-42B6JS ou vice versa, changer le réglage du menu # 22 (MIC). Référez-vous à la page 78 pour plus de détails. Lorsque vous utilisez le microphone MH-48A6J ou MH-42B6JS en collaboration avec le MEK-2, dans certains cas, les touches de fonction programmables (MH-48A6J : [P1] à [P4], MH-42B6JS : [ACC], [P], [P1] et [P2]) peuvent fonctionner de façon erratique.

Ce chapitre décrit la procédure d'installation pour intégrer le FT-7900E sur une station de radio amateur typique. Il est présumé que vous possédez des connaissances techniques et la compréhension conceptuelle compatible avec votre statut de radio sous licence amateur. S'il vous plaît prenez le temps de vous assurer que des exigences de sécurité importantes et techniques détaillées dans ce chapitre sont suivies de après.

Inspection preliminaire

Inspectez visuellement l'émetteur–récepteur immédiatement après l'ouverture du carton d'emballage. Assurez-vous que toutes les commandes et les commutateurs fonctionnent librement, et inspectez le cabinet de tout dommage. Secouez doucement l'émetteur–récepteur afin de vérifier qu'aucun composant interne ne soit en vrac à cause d'une mauvaise manutention lors du transport.

Si vous découvrez n'importe quel dommage, écrivez-le en détail et contactez la compagnie de transport (ou votre revendeur local, si l'appareil a été acheté en vente libre) afin d'obtenir des instructions relatives à la résolution rapide de la situation des dommages. Assurez-vous de garder le carton d'expédition, en particulier s'il y a des perforations ou d'autres preuves des dommages subis pendant le transport, s'il est nécessaire de retourner l'appareil pour le service ou le remplacement, utilisez l'emballage d'origine, mais mettez tout le paquet dans une autre boîte d'emballage, de manière à préserver les preuves des dommages subis pendant le transport à des fins d'assurance.

Conseils d'installation

Pour assurer une longue vie des composants, soyez certain de fournir une ventilation adéquate autour du cabinet du FT-7900E.

Ne pas installer l'émetteur–récepteur au-dessus d'un autre dispositif qui produit de la chaleur (comme une alimentation ou un amplificateur), et ne pas placer des équipements, des livres ou des documents sur le dessus du FT-7900E. Éviter les bouches de chauffage et l'emplacement des fenêtres qui pourrait exposer le récepteur aux rayons directs et excessifs du soleil, en particulier dans les climats chauds. Le FT-7900E ne doit pas être utilisé dans un environnement où la température ambiantedépasse +60 °C.

Information sur la sécurité

Le FT-7900E est un appareil électrique, ainsi qu'un générateur d'énergie RF (Radio Fréquence), et vous devez prendre toutes les précautions de sécurité qui sont appropriées pour ce type d'appareil. Ces conseils de sécurité s'appliquent à tout appareil installé dans une station de radio/amateur bien-construite.

Ne jamais laisser les enfants sans surveillance jouer dans les environs du votre émetteur-récepteur ou de l'antenne.

Envelopper soigneusement tout fil ou les épissures des câbles avec un ruban isolant électrique, pour éviter les courts-circuits.

Ne pas faire passer des cables ou des fils à travers les portes des chambres où, par usure, ils peuvent devenir effilochés et court-circuités à la terre ou à chacun.

Ne pas se tenir en face d'une antenne directionnelle tandis que vous transmettez par cette antenne. Ne pas installer d'antenne directionnelle dans un endroit où les humains ou les animaux peuvent se promener dans la direction du lobe principal du diagramme de rayonnement de l'antenne.

Dans les installations mobiles, il est préféable d'installer votre ANTENNE sur le toit du véhicule, si possible, de façon à utiliser la carrosserie comme un contrepoids à l'antenne et augmenter le diagramme de rayonnement aussi loin que possible des passagers.

Pendant le fonctionnement des véhicules à l'arrêt (dans un parking, par exemple), prenez l'habitude de passer à faible puissance, si il y a des gens qui marchent à proximité.

Ne jamais porter de casque à double-bouche-oreille pendant que vous conduisez un véhicule.

N'essayez pas de conduire votre véhicule tout en faisant un appel téléphonique sur un autopatch en utilisant le microphone DTMF. Garez-vous, que ce soit manuellement ou en utilisant le composeur automatique de numéro.

Attention!

La tension RF de 70,7 V (ou 50 W/50 Ω) est utilisée à la partie de transmission RF de l'émetteur-récepteur pendant la transmission.

Il faut absolument ne pas toucher la section de transmission RF pendant la transmission

Considerations pour l'antenne

Le FT-7900E est conçu pour être utilisé avec des antennes représentant une impédance de 50 Ohms sur toutes les fréquences d'opération. L'antenne (ou un mannequin de charge de 50 Ohms) doit être connectée lorsque l'émetteur-récepteur est activé, pour éviter tout dommage qui pourrait arriver si la transmission se fait par inadvertance sans antenne.

Assurez-vous que votre antenne est conçue pour traiter la puissance de 50 Watts de l'émetteur. Certains montages magnétiques des antennes mobiles, conçus pour être utilisés avec des émetteurs-récepteurs portatifs, peuvent ne pas être capables de résister à ce niveau de puissance. Consultez la feuille de specifications du constructeur de l'antenne pour plus de détails.

La plupart de tous les travaux FM est effectuée en utilisant une polarisation verticale. Lors de l'installation d'une antenne directionnelle comme une Yagi ou un Quad Cubique, être certain de l'orienter de manière à produire une polarisation verticale, à moins que vous ne soyez engagé dans une situation d'opération particulière où la polarisation horizontale est utilisée. Dans le cas d'une antenne Yagi, orientez les éléments verticalement pour une polarisation verticale, pour un Quad cubique, le point d'alimentation doit être au centre d'une des parois verticales de l'élément entraîné (ou au coin, dans le cas d'un Quad Cubique en forme de diamant).

Remarquez que cet émetteur-récepteur est conçu avec une couverture de fréquence dans la gamme VHF/UHF. Pour une écoute générale, vous pouvez avoir une antenne à large bande comme un discone, comme une antenne directionnelle comme une Yagi qui causera une dégradation des performances hors de la bande amateur pour laquelle il est conçu.

Il existe d'excellents textes de référence et logiciels à votre disposition pour la conception et l'optimisation d'antennes VHF et UHF. Notre concessionnaire devrait être en mesure de vous aider avec tous les aspects de vos besoins d'antenne.

Utilisez un cable coaxial de 50 ohms de haute qualité pour le plomb à votre émetteur-recepteur FT-7900E. Tous les efforts fournis pour la création d'un système d'antenne efficace sont vains si une mauvaise qualité de cable coaxial est utilisée. Les pertes dans les lignes coaxiales augmentent au fur et à mesure que la fréquence augmente, donc une ligne coaxiale de 8 mètres de long avec 1 dB de perte à 144 MHz peut avoir une perte de 3 dB ou plus à 446 MHz; CHOISISSEZ VOYRE CABLE COAXIAL ATTENTIVEMENT EN FONCTION DE SUR L'ENDroit d'installation (base vs mobile) et la longueur totale du cable nécessaire (pour les courtes distances de cable dans une installation mobile, vous pouvez utiliser des types de cables plus courts et plus souples).

Considerations pour l'antenne

Comme référence, le tableau de droite montre les chiffres de pertes approximatives pour les câbles coaxiaux typiquement disponibles et fréquemment utilisés dans les installations UHF/VHF.

Perte en db par 30 m pour certains 50-ohm câbles coaxiaux

(Terminaisons de 50 Ohm entrée/sortie)

CABLE TYPE	Loss: 144 MHz	Loss: 430 MHz
RG-58A	6.5	>10
RG-58 Foam	4.7	8
RG-213	3.0	5.9
RG-8 Foam	2.0	3.7
Belden 9913	1.5	2.9
Times Microwave LMR-400	1.5	2.6
7/8" Hardline"	0.7	1.3

Les pertes sont approximatives, consulter les catalogues du fabricant de cable pour les specifications complètes.

Dans les installations en plein air, étanchéifier tous les connecteurs à fond, puisque l'eau entrant dans un cable coaxial cause une augmentation rapide des pertes, diminuant ainsi l'efficacité de vos communications. L'utilisation de la plus courte longueur possible de la plus haute qualité de cable coaxial qui s'adapte à votre budget assurera la meilleure performance de votre FT-7900E.

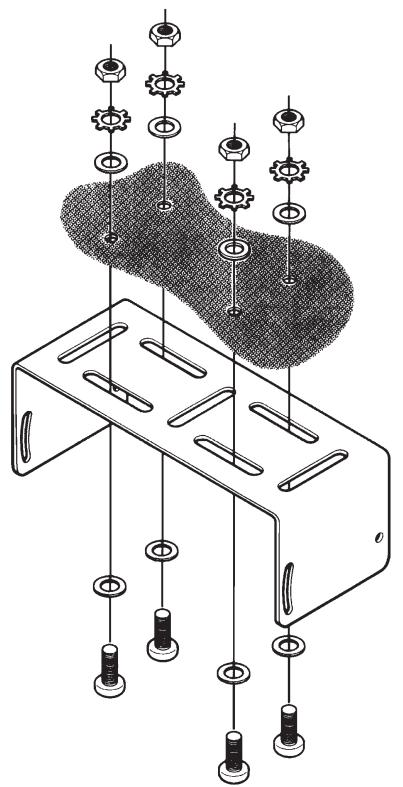

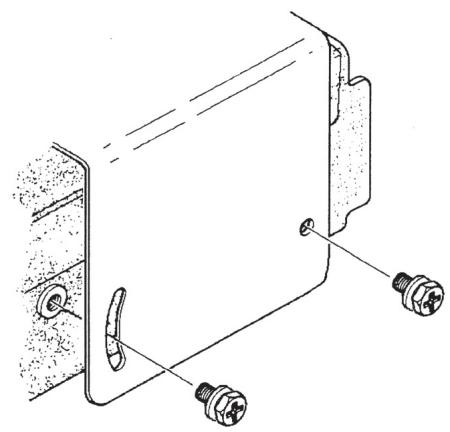

Installation MOBILE

Le FT-7900E ne doit être installé que dans les véhicules ayant une tension électrique négative de 13.8 V. Montez l'émetteur-récepteur où l'affichage, les contrôles, et le microphone sont facilement d'accès, à l'aide du support de montage MMB-36 fourni.

L'émetteur-récepteur peut être installé dans presque n'importe quel endroit, mais ne devrait pas être placé à proximité d'une bouche de chauffage ni nulle part où il pourrait interférer avec la conduite (soit visuellement ou mécaniquement). Assurez-vous de fournir suffisamment d'espace sur tous les côtés de l'émetteur-récepteur afin que l'air puisse circuler librement autour du boîtier de la radio. Reportez-vous aux schémas montrant les procédures d'installation appropriées.

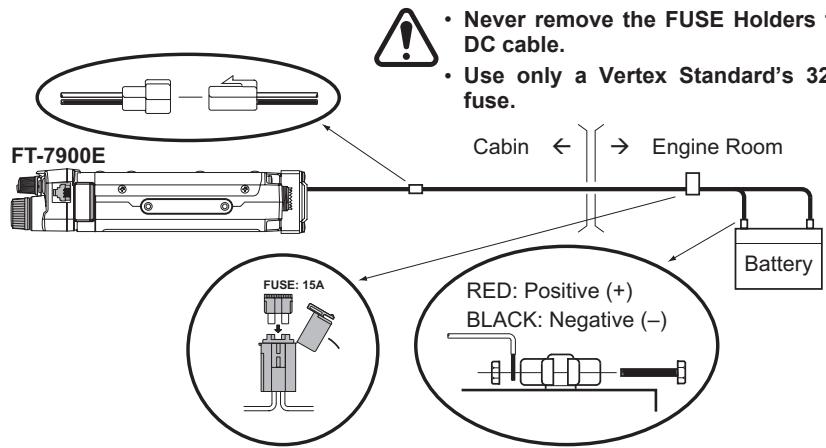

Connexions de la puissance mobile

Afin de minimiser la chute de tension et d’éviter de faire sauter les fusibles du véhicule, connectez le câble d'alimentation CC fourni directement aux bornes de la batterie. N’essayez pas d’annuler ou de contourner le câble du fusible AC - il est là pour vous protéger, protéger votre émetteur-récepteur, et le système électrique de votre véhicule.

Attention!

Ne jamais appliquer de courant continu au cable d'alimentation du FT-7900E, ou de tension continue supérieure à 15,8 Volts. En remplaçant le fusible, utilisez uniquement un fusible Vertex Standard de 32 V/15. Le non-respect de ces consignes de sécurité annule la garantie limitée sur ce produit.

Avant de brancher l'émetteur-récepteur, vérifie la tension aux bornes de la batterie tout en montant le régime du moteur. Si la tension dépasse 15 volts, ajuster le régulateur de tension du véhicule avant de procéder à l'installation. - Branchez le câble d'alimentation en plomb rouge à la borne positive (+) de la batterie, et branchez le câble d'alimentation en plomb noir à la borne négative (-) du terminal. Si vous avez besoin de prolonger le câble d'alimentation, utilisez # 12 AWG ou un fil de cuivre torsadé plus isolé. Souder les jonctions de connexions avec soin, et envelopper les connexions avec du ruban isolant électrique. Avant de brancher le câble à l'émetteur-récepteur, vérifie la tension et la polarité de la tension à la fin du câble CC de l'émetteur-récepteur à l'aide d'un voltmètre CC. Maintenant, connectez l'émetteur-récepteur au câble CC.

Haut-parleurs portables

Les haut-parleurs MLS-100 en option complètent leur propre type de support de montage pivotant, et est disponible auprès de votre vendeur Yaesu.

D'autres haut-parleurs externes peuvent être utilisés avec le FT-7900E, s'ils présentent une impédance spécifique de 8 ohms et sont capables de gérer une sortie audio de 2 watts fournie par le FT-7900E.

Installation d'une station de BASE

Le FT-7900E est idéal pour l'utilisation d'une station de base ainsi que dans des installations mobiles. Le FT-7900E est spécifiquement conçu pour s'intégrer facilement dans votre station, en utilisant les informations à suivre comme référence.

Alimentation de la puissance AC

L'opération du FT-7900E à partir d'une ligne AC exige une source d'énergie capable de fournir au moins 11 A sans interruption à 13,8 Volts CC. Les alimentations AC du FT-1030A sont disponibles auprès de votre vendeur Yaesu pour satisfaire à ces exigences. D'autres alimentations réglementées peuvent être utilisées, ainsi, si elles satisfont la tension et les spécifications actuelles nominées ci-dessus.

Utilisez le câble d'alimentation CC fourni avec votre émetteur-récepteur pour faire des connexions d'alimentation. Raccordez le câble en plomb rouge à la borne d'alimentation positive (+) et connectez le câble en plomb noir à la borne d'alimentation négative (-).

Le FT-7900E offre un panneau arrière pratique DATA Jack pour faciliter les connexions à votre TNC. Ce connecteur est un connecteur mini-DIN standard. Un connecteur et un montage de câbles, pré-câblé en option, modèle CT-39A, est disponible chez votre revendeur local Yaesu.

Les connexions DATA Jack du FT-7900E sont optimisées pour la transmission des données et la vitesse de réception en cours d'utilisation. Conformément aux normes de l'industrie, les niveaux de signal, les impédances, et les bandes passantes sont significativement différentes sur 9600 bps par rapport à 1200 bps. Si votre TNC ne fournit pas plusieurs lignes pour accueillir une telle optimisation, vous pouvez toujours être en mesure d'utiliser votre TNC, si elle est conçue pour une radio à utilisation multiple, en connectant le port « Radio 1 » TNC aux lignes de 1200 bps sur le FT-7900E, et le port « Radio 2 » aux lignes 9600 bps.

Installation d'une station de BASE

Les connexions des goujons du connecteur de données sont présentées ci-dessous.

Goupille	Étiquette	Note	Couleur du fil CT-39
1	PKD (Données d'entrée)	Données d'entrée Packet Impédance : 10 Ohm-k Niveau d'entrée maximum : 40 pp mV pour 1200 bps 2,0 V pp pour 9600 bps	Marron
2	GND	Signal de terre	Rouge
3	PTT	Terrain à transmission	Orange
4	RX9600	Données de sortie Packet de 9600 bps Impédance : 10 Ohm-k, Sortie maximale : 500 mV pp	Jaune
5	RX1200	Données de sortie Packet de 1200 bps Impédance : 10 Ohm-k Sortie maximale : 300 mV pp	Vert
6	PSK (SQL)	Contrôle du silencieux Silencieux ouvert : +5 V, Silencieux fermé : 0 V	Bleu

Remarquez que l'ajustement de l'écart démission Packet de 9600 bps est très critique à l'opération avec succès, et ne peut être accompli en utilisant un compteur écart calibré (telle que celui trouve sur un moniteur de service FM utilisé dans un centre de services de communications). Dans la plupart des cas, le niveau d'entrée des données Packet (configuré par l'entremise d'un potentiomètre à l'intérieur du TNC) doit être ajusté pour fournir un écart de ± 2,75kHz (± 0,25kHz). Renseignez-vous auprès de votre sysop si vous avez des questions sur le niveau écart approprié pour votre réseau. Remarquez également que le haut début de 9600 bps nécessite souvent des signaux forts, alors vous pouvez envisager l'utilisation d'une antenne directionnelle comme une Yagi pour la communication avec les nœuds Packet à haute vitesses.

La configuration du niveau d'entrée Packet de 1200 bps est beaucoup moins critique qu'il l'est à 9600 bps, et l'ajustement satisfaisant à l'écart optimum (± 2,5 ± 3,5kHz) peut être fait « à l'oreille » en ajustant le niveau audio d'émission du potentiamètre du TNC à 1200 bps afin que les packets sortants (comme objet d'un suivi sur un récepteur VHF ou UHF séparé) soient à peu près du même niveau que (A) les tonalités DTMF ou (B) la tonalité d'impulsion de 1750 Hz produites à l'aide du microphone.

Installation d'une station de BASE

Enfin, remarquez que le mode menu (« Configuration ») vous permet de régler le début de données par paquets (1200 ou 9600 bps) indépendamment pour chaque bande. Si vous FT-7900E à des difficultés à répondre correctement au cours de l'opération en Packet, vérifier que vous n'avez pas le menu # 26 (PKT. SPD) réglé sur un taux de données erroné.

Vous souspèse activer l'entrée du micro tout en fonctionnant en mode paquet par l'intermédiaire du menu # 25 (PKT. MIC), si désiré. En générale, nous ne recommandons pas cela, puisque l'entrée audio du microphone en direct a tendance de réduire le débit en interférant avec les packets étant transmis par votre radio.

1200 BPS PACKET SETUP

9600 BPS PACKET SETUP

Cette commande permet de régler le volume audio. Sa rotation dans le sens horaire augmente le niveau du volume.

② Bouton SQL

Cette commande est utilisée pour permettre en sourdine le bruit de fond sur le récepteur. Il devrait être tourné dans le sens horaire jusqu'au point où le bruit est réduit au silence (et l'indicateur «BUSy» sur l'écran s'éteint), de façon à fournir la meilleure sensibilité aux signaux faibles.

③ Boutons de hyper mémoire ([1] ~ [5])

Appuyez et maintenez un de ces boutons pendant 2 secondes pour sauvegarder toutes les configurations de la radio dans les hyper blocs mémoires.

Appuyez brièvement sur le bouton approprié pour rappeler la hyper mémoire désirée.

4 Touche [mhz(pri)]

Appuyez brièvement sur cette touche pour permettre le réglage en incréments de 1-MHz sur la fréquence VFO tout en opérant en mode VFO. En mode mémoire, appuyez brièvement sur cette touche pour permettre le réglage en incréments de 10 canaux sur les canaux mémoires.

Appuyez et maintenez cette touche pendant 1/2 seconde pour activer le balayage du canal prioritaire (fonction Double Veille)

Appuyez brièvement sur cette touche pour changer le mode de tonalité du silencieux : ENC (Encodeur CTCSS), ENC. DEC (tonalité du silencieux CTCSS) ou opération DCS (DCS).

Appuyez et maintenez cette touche pendant 1/2 seconde pour inverser les fréquences d’émission et de réception pendant l’opération en fréquence divisée (c'est-à-dire « en relais »).

Touche [LOW(ACC)]

Appuyez brièvement sur cette touche pour sélectionner le niveau de sortie puissance de l'émetteur (« LOW », « MID2 », « MID1 », ou « HIGH »).

Appuyez et maintenez cette touche pendant 1/2 seconde pour rappeler les canaux de radiodiffusion météos. Vous pouvez configurer l'autre fonction (en appuyant et maintenant) de cette touche sur une autre fonction de votre choix. Référez-vous à la page 65 pour plus de détails.

⑦ Touche [BAND(SET)]

Lors en mode VFO, appuyez brievement sur cette touche pour changer la bande d'opération comme suivi :

$$ 1 4 4 \mathrm {M H z} \rightarrow 2 5 0 \mathrm {M H z} \rightarrow 3 5 0 \mathrm {M H z} \rightarrow 4 3 0 \mathrm {M H z} \rightarrow 8 5 0 \mathrm {M H z} \rightarrow 1 4 4 \mathrm {M H z} \dots $$

En mode mémoire, appuyez brièvement sur cette touche pour activer la fonction « Réglage de mémoire »

Appuyez et maintenez cette touche pendant 1/2 seconde pour accéder au mode de configuration.

Touche [V/M(MW)]

Appuyez sur cette touche brievement pour passer le contrôle de la fréquence entre VFO, le système de mémoire, et le canal maison.

Appuyez et maintenez cette touche pendant 1/2 seconde pour transférer le contenu du VFO dans un registre mémoire.

Appuyez brièvement sur cette touche pour activer le balayage.

Appuyez et maintenez cette touche pendant 1/2 seconde pour sélectionner le mode de balayage.

Touche [S. SCH(ARTS)]

Appuyez brièvement sur cette touche pour activer la fonction Smart Search.

Appuyez et maintenez cette touche pendant 1/2 seconde pour activer la fonction ARTS.

⑪ Molette DIAL

Ce commutateur rotatif à 20 positions craント继续翻译这个句子，还是删除已翻译的部分并重新开始？

Commutateur PWR (B)

Appuyez et maintenez cette touche pendant 1/2 seconde pour activer/désactiver l'émetteur-récepteur.

Touche [ L ]

Appuyez brièvement sur cette touche pour activer la fonction de connexion Internet. Appuyez et maintenez cette touche pendant 1/2 seconde pour activer/désactiver la fonction de verrouillage.

① Prise MIC (côté droit) Connectez le microphone fourni à cette prise. ② Bouton de relâchement du panneau avant (côté gauche)

Appuyez sur cette touche pour déverrouiller le panneau avant pour relâcher le panneau avant de la partie principale de l'émetteur-récepteur. Pour l'opération de la télécommande-tête (nécessite YSK-7800 Kit de séparation en option).

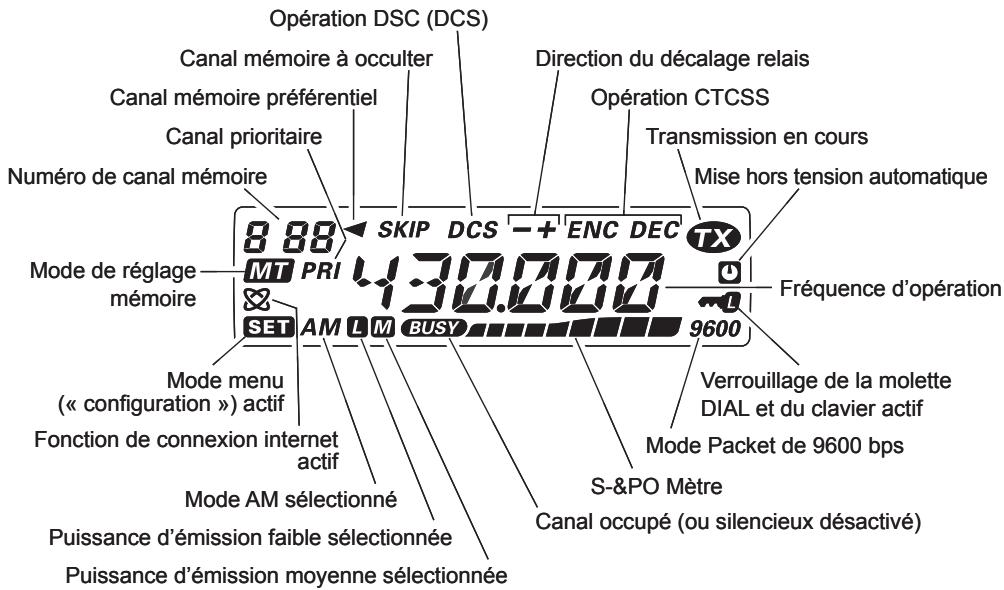

Écran LCD

(1) Prise ANT

Branchez votre antenne ici, en utilisant une prise de type N et le câble coaxial.

Ventilateur de refroidissement

Le ventilateur de refroidissement tourne pendant la transmission, et pendant 30 secondes après le retour de la radio en mode de réception après la transmission.

Lorsque la puissance thermique du dissipateur amplificateur RF atteint une haute température modérément, le ventilateur de refroidissement tourne automatiquement même si la radio est en mode de réception.

Prise de données

Ce mini connecteur DIN à 6 goupilles fournit une interface simple à un packet TNC pour une opération à 1200 bps ou 9600 bps. La connexion des goupilles est indiquée à la page 11.

Prise EXT SP

Cette mini-prise de téléphone à 2 conducteurs de 3,5mm prévoit la sortie audio du récepteur pour un haut-parleur externe en option. L'impédance de changement optimale est de 8 Ohms. L'insertion d'une fiche dans cette entrée désactive l'audio provenant du haut-parleur interne du récepteur.

Il s'agit de la connexion CC d'alimentation pour l'émetteur-récepteur. Utilisez le câble CC fourni pour connecter ce pigtail à la batterie ou autre source de courant continu capable d'au moins 11 Ampères (service continu). Assurez-vous que le fil rouge est relié à la borne positive (+) de la source d'alimentation, et que le fil noir est connecté à la borne négative (-) de la source d'alimentation.

① Commutateur PTT

Appuyez sur le commutateur pour émettre, puis relâchez-le pour recevoir.

Ces 16 touches génèrent des tonalités DTMF pendant la transmission.

Dans le mode de réception, les touches numériques (0 - 9) peuvent être utilisées pour la saisie directe de fréquence et/ou pour le rappel numérique des canaux mémoires et les touches alphabétiques (A - D) peuvent être utilisées pour le contrôle de l'émetteur-récepteur, comme suit :

Touche [A]:

Appuyez brièvement sur cette touche pour activer la fonction Smart Search.

Appuyez et maintenez cette touche pendant 1/2 seconde pour activer la fonction ARTS.

Touche [B]:

Appuyez brièvement sur cette touche pour commuter l'affichage du canal mémoire entre le format « Fréquence » et le format « Étiquette Alphanumeric »

Touche [C]:

Appuyez brievement sur cette touche pour désactiver le silencieux, ce qui vous permet d'entendre les signaux les plus faibles qui sont très près du niveau du bruit de fond.

Touche [D]:

Appuyez brièvement sur cette touche pour permettre le réglage d'incréments de 1-MHz sur la fréquence VFO tout en opérant en mode VFO. Dans le mode mémoire, cela vous permet le réglage d'incréments de 10 canaux sur les canaux mémoires.

Appuyez et maintenez cette touche pendant 1/2 seconde pour activer la fonction de balayage du canal prioritaire (Double Veille).

(3) Boutons [P1]/[P2]/[P3]/[P4]

Bouton [P1]:

Ce bouton produit les mêmes fonctions que la touche [BAND(SET)] du panneau avant.

Tout en étant en mode VFO, appuyez brièvement sur ce bouton pour basculer la bande d'opération comme suivi :

144MHz → 250MHz → 350MHz → 430MHz → 850MHz → 144MHz......

Dans le mode mémoire, appuyez brièvement sur ce bouton pour activer la fonction « Réglage de Mémoire »

Appuyez et maintenez cette touche pendant 1/2 seconde pour accéder au mode (« Menu ») de configuration.

Bouton [P2]:

Ce bouton produit les mêmes fonctions que la touche [V/M(MW)] du panneau avant.

Appuyez brièvement sur ce bouton pour changer le contrôle de fréquence au sein du VFO, du système de mémoire, et le canal maison.

Appuyez et maintenez ce bouton pendant 1/2 seconde pour transférer le contenu du VFO dans le registre de mémoire.

Bouton [P3]:

Appuyez sur ce bouton pour activer T. CALL (1750 Hz) pour l'accès en relais.

Bouton [P4]:

Ce bouton produit les mêmes fonctions que la touche [LOW(ACC)] du panneau avant.

Appuyez brièvement sur ce bouton pour sélectionner le niveau de sortie puissance de l'émetteur (« LOW », « MID2 », « MID1 », ou « HIGH »).

Appuyez et maintenez cette touche pendant 1/2 seconde pour rappeler les canaux de diffusion de bulletins météos.

Vous pouvez programmer les boutons [P1], [P2], [P3] et [P4] pour d'autres fonctions, si vous le désirez. Référez-vous à la page 67 pour plus de détails.

(4) Commutateur LAMPE

Ce commutateur illumine le clavier du microphone.

Commutateur LOCK

Ce commutateur verrouille les boutons du microphone (à l'exception du clavier et du commutateur PTT).

[UP]/[DWN] Bouton

Appuyez (ou maintenez) l'un de ces boutons pour régler (ou balayer dans l'ordre croissant ou décroissant) la fréquence d'opération ou au sein des canaux mémoires. À bien des égards, ces boutons émulent la fonction de la molette DIAL (rotative).

Le microphone MH-42B6JS en option est similaire au microphone MH-48A6J, à part qu'il ne comprend pas de clavier DTMF et son commutateur d'éclairage.

Commutateur PTT

Appuyez sur le commutateur pour émettre, puis relâchez-le pour recevoir.

② Boutons [ACC]/[P]/[P1]/[P2]

Bouton [ACC]:

Ce bouton produit les mêmes fonctions que la touche [BAND(SET)] du panneau avant.

Tout en étant en mode VFO, appuyez brièvement sur ce bouton pour basculer la bande d'opération comme suivi :

$$ 1 4 4 \mathrm {M H z} \rightarrow 2 5 0 \mathrm {M H z} \rightarrow 3 5 0 \mathrm {M H z} \rightarrow $$

$$ 4 3 0 \mathrm {M H z} \rightarrow 8 5 0 \mathrm {M H z} \rightarrow 1 4 4 \mathrm {M H z} \dots \dots $$

Dans le mode mémoire, appuyez brièvement sur ce bouton pour activer la fonction « Réglage de Mémoire »

Appuyez et maintenez cette touche pendant 1/2 seconde pour accéder au mode (« Menu ») de configuration.

Bouton [P]:

Ce bouton produit les mêmes fonctions que la touche [V/M(MW)] du panneau avant.

Appuyez brièvement sur ce bouton pour changer le contrôle de fréquence au sein du VFO, du système de mémoire, et le canal maison.

Appuyez et maintenez ce bouton pendant 1/2 seconde pour transférer le contenu du VFO dans le registre de mémoire.

Bouton [P1]:

Appuyez sur ce bouton pour activer T. CALL (1750 Hz) pour l'accès en relais.

Bouton [P2]:

Ce bouton produit les mêmes fonctions que la touche [LOW(ACC)] du panneau avant.

Appuyez brièvement sur ce bouton pour sélectionner le niveau de sortie puissance de l'émetteur (« LOW », « MID2 », « MID1 », ou « HIGH »).

Appuyez et maintenez cette touche pendant 1/2 seconde pour rappeler les canaux de diffusion de bulletins météos.

Vous pouvez programmer les boutons [P1], [P2], [P3] et [P4] pour d'autres fonctions, si vous le désirez. Référez-vous à la page 67 pour plus de détails.

③ Commutateur LOCK

Ce commutateur verrouille les boutons du microphone (à l'exception du clavier et du commutateur PTT).

Appuyez (ou maintenez) un de ces boutons pour régler (ou balayer dans l'ordre croissant ou décroissant) la fréquence d'opération ou au sein des canaux mémoires. À bien des égards, ces boutons émulent la fonction de la molette DIAL (rotative).

Avis : Si vous changez le microphone MH-48A6J avec le microphone MH-42B6JS ou vice-versa, n'oubliez pas de changer le paramètre du menu # 22 (MIC). Référez-vous à la page 78 pour plus de détails.

Bonjour! Je m'appelle R. F. Radio et je vous aiderai tout au long de votre apprentissage des fonctions du FT-7900E. Je sais que vous avez hâte d'utiliser la radio, mais je vous encourage à lire la section « Opération » de ce manuel minutieusement, de sorte que vous puissiez tirer le meilleur parti de ce fantastique transmetteur. Maintenant... on y va!

Mise sous tension et en hors tension de l'émetteur-récepteur

1. Pour allumer l'émetteur-récepteur, appuyez et maintenez la touche PWR (O) pendant une seconde.

Lorsque vous allumez le FT-7900E, la tension du courant continu est indiquée sur l'écran LCD pendant 1/2 seconde. Après cet intervalle, l'affichage change son indication normale de la fréquence d'opération.

1. Pour éteindre l'émetteur récepteur, appuyez à nouveau et maintenez la touche PWR (B) pendant 1/2 seconde.

Réglage du volume AUDIO et paramétrage du silencieux

D'abord, régler le bouton SQL pleinement dans le sens antihoraire. Maintenant, vous pouvez faire tourner le bouton VOL dans le sens horaire pour régler le volume du récepteur à un niveau d'écoute confortable, en utilisant le bruit de fond comme référence.

Pour paramétrer le silencieux, tournez le bouton SQL dans le sens horaire en passant légèrement le point où le bruit de fond est coupé. C'est le point où la sensibilité

aux signaux faibles est la meilleure, et nous vous recommendons de ne pas tourner le bouton SQL de trop après avoir dépassé le point où le bruit de fond est mis en sourdine.

Une spéciale « Squelch HF » (silencieux HF) est prévue sur cette radio. Cette fonction vous permet de régler le silencieux de sorte que les seuils des signaux dépassant un certain niveau du S-mètre ouvrent le silencieux. Référez-vous à la page 26 pour plus de détails.

Selection de la BANDE d'opération

Appuyez sur la touche [BAND(SET)] pour changer la bande d'opération :

$$ 1 4 4 \mathrm {M H z} \rightarrow 2 5 0 \mathrm {M H z} \rightarrow 3 5 0 \mathrm {M H z} \rightarrow $$

$$ 4 3 0 \mathrm {M H z} \rightarrow 8 5 0 \mathrm {M H z} \rightarrow 1 4 4 \mathrm {M H z} \dots \dots $$

Vous pouvez sélectionner la bande d'opération en appuyant sur microphone [sur la touche P1].

1) Molette de réglage DIAL

La rotation du bouton de réglage permet de régler les mesures préprogrammées établies.

La rotation dans le sens horaire règle le FT-7900E vers une fréquence plus élevée, tandis que la rotation dans le sens antihoraire réduit la fréquence d'opération.

Appuyez brievement sur la touche [MHz(PRI)], et ensuite tournez la molette DIAL, pour changer les incréments de fréquence de 1 MHz par incrément. Cette fonction est extrêmement utile pour faire des excursions de fréquence rapide sur de la vaste gamme de réglage du FT-7900E.

2) Saisie directe de fréquence par l'intermédiaire du clavier

Le clavier du microphone DTMF MH-48A6J peut être utilisé pour la saisie directe de la fréquence d'opération.

Pour entrer une fréquence à partir du clavier MH-48A6J, appuyez simplement sur les caractères numérotés dans l'ordre approprié. Il n'y a pas de touche pour le point décimal sur le clavier MH-48A6J.

$$ \begin{array}{l} \text {E x a m p l e s}: \text {P o u r s a i s i r} 1 4 5. 4 8 0 \mathrm {M H z}, \text {a p p u y e z} \text {s u r} [ 1 ] \rightarrow [ 4 ] \rightarrow [ 5 ] \rightarrow [ 4 ] \rightarrow [ 8 ] \rightarrow [ 0 ] \ \text {P o u r s a i s i r 4 3 3. 0 0 0 M H z, a p p u y e z s u r [ 4 ] \rightarrow [ 3 ] \rightarrow [ 3 ] \rightarrow [ 0 ] \rightarrow [ 0 ] \rightarrow [ 0 ]} \ \end{array} $$

3) Balayage

À partir du mode VFO, appuyez et maintenez la touche [SCAN(SEL)] pendant 1/2 seconde, puis tournez la molette DIAL pour sélectionner la bande passante pour le balayage VFO. Maintenant, appuyez brièvement sur la touche [SCAN(SEL)] pour initialiser le balayage vers la fréquence la plus élevée. Le FT-7900E s'arrête quand il reçoit un signal assez fort pour briser le seuil du silencieux. Le FT-7900E s'arrête ensuite sur cette fréquence en fonction du réglage du mode « Reprise » (Menu # 37 (SACN); référez-vous à la page 81). Référez-vous à la page 48 pour plus de détails concernant l'opération du balayage VFO.

Si vous souhaitez inverser le sens du balayage (par exemple vers une fréquence plus BASSE, au lieu d'une fréquence plus élevée), il suffit de tourner la molette DIAL d'un clic dans le sens antihoraire alors que le FT-7900E est en cours de balayage. La direction du balayage est alors inversée. Pour retourner au balayage vers une fréquence plus élevée, faire pivoter la molette DIAL d'un clic dans le sens horaire.

Appuyez sur la touche [SCAN(SEL)] (ou la touche PTT) une fois de plus pour arrêter le balayage.

Vous pouvez aussi initier le balayage en appuyant et maintenant la touche [UP] ou [DOWN] du microphone. Néanmoins, dans ce cas, le scanner balaie les fréquences uniquement sur la bande actuelle. Si vous voulez que le balayage ne soit pas limité à la bande actuelle, vous pouvez changer le Menu # 46 (VFO. BND) pour permettre au balayage de sauter sur la limite inférieure de la prochaine bande la plus élevée quand la fréquence VFO atteint la partie la plus élevée de la bande actuelle (ou vice-versa). Référez-vous à la page 83 pour plus de détails.

Transmission

Pour transmettre, il suffit de fermer le commutateur PTT (Push To Talk) du micro lorsque la fréquence est claire. Maintenez le microphone à environ 1'' (25 mm) de votre bouche et parlez dans le microphone dans un niveau de voix normal. Lorsque votre transmission est terminée, relâchez le commutateur PTT, l'émetteur-récepteur retourne en mode de réception.

Lorsque l'amplificateur de puissance RF du dissipateur thermique s'éloigne à une température pré-réglée en usine, le niveau de puissance est automatiquement réduit à « LOW » pour éviter une surchauffe de la radio. Si vous laissez l'émission dans cet état (même en mode « LOW ») pour une période de temps prolongée, la radio est forcée de revenir à la mode de réception.

Modification du niveau de puissance de l'émetteur

Veuillez sélectionner parmi un total de quatre niveaux de puissance d'émission sur votre récepteur FT-7900E.

Pour changer le niveau de puissance, appuyez sur la touche [LOW(ACC)] pour sélectionner l'un des quatre réglages de puissance. Ces niveaux de puissance sont stockés dans les registres de mémoire au moment du stockage de mémoire (référez-vous à la page 37 pour plus de détails sur l'opération de la mémoire).

Pendant la transmission, le graphique à barres s'affiche à l'écran, en fonction de la puissance de sortie sélectionnée.

"LOW" POWER (5 W)

Afin d'éviter de changer de fréquence ou de la transmission par inadventure, divers aspects des touches FT-7900E et la molette peuvent être verrouillés.

Pour activer la fonction de verrouillage, appuyez et maintenez la touche [ (L)] pendant 1/2 seconde. L'icone « » apparait sur l'écran LCD.

Pour annuler le verrouillage, appuyez et maintenez de nouveau la touche [(L)] pendant 1/2 seconde.

Vous pouvez changer les combinaisons de verrouillage par l'intermédiaire du Menu # 21

(LOCK). Référez-vous à la page 78 pour plus de détails.

433.000

BUSY

BIP SONORE du clavier

Le bip sonore du clavier émet un bip sonore chaque fois qu'une touche ou un bouton est appuyé.

Si vous souhaitez désactiver le signal sonore :

1. Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde, pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner le menu #5 (BEEP).
3. Appuyez brièvement sur la touche [BAND(SET)], puis tournez la molette DIAL pour régler le paramètre sur « OFF »
4. Appuyez brièvement sur la touche [BAND(SET)] pour

sauvegarder le nouveau paramètre, puis appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour retourner au mode d'opération normal.

1. Pour réactiver le bip, sélectionnez « KEY » ou « KY+SC (par défaut) » à l'étape 3 ci-dessus.

KEY: Le bip retentit lorsque vous appuyez sur le clavier.

KEY+SC: Le bip retentit lorsque vous appuyez sur le clavier, ou lorsque le balayage s'arrête.

Éclairage de l'écran

L'éclairage de l'écran FT-7900E a été spécialement conçu pour offrir une grande visibilité avec une perturbation minimale de votre « vision de nuit » pendant que vous conduisez. La luminosité de l'écran est manuellement réglable, en utilisant la procédure suivante :

1. Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde, pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner le menu # 11 (DIMMER).
3. Appuyez brièvement sur la touche [BAND(SET)], puis tournez la molette DIAL pour sélectionner un niveau de luminosité comfortable : DIM 1, DIM 2, DIM 3, ou DIM. OFF (pas de luminosité).
4. Appuyez brièvement sur la touche [BAND(SET)] pour sauve ourner au mode d'opération normal.

Silencieux HF

Une fonction spéciale, silencieux HF, est fournie sur cette radio. Cette fonction vous permet de configurer le silencieux de telle sorte que les seuils des signaux franchissant un certain niveau S-metre ouvre le silencieux.

Pour configurer les circuits de silencieux HF pour son fonctionnement, utilisez la procédure suivante :

1. Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde, pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner le menu #32 (RF SQL).
3. Appuyez brievement sur la touche [BAND(SET)], puis tournez la molette DIAL pour selectionner le niveau de puissance du signal désiré pour le seuil du silencieux (OFF, S-2, S-3, S-4, S-5, S-6, S-7, S-8, S-9, ou S-FULL).
4. Appuyez brièvement sur la touche [BAND(SET)] pour sauve ourner au mode d'opération normal.
5. Finalement, tournez complètement le bouton SQL dans le sens horaire.

Selection des incréments du CANAL

Le synthétiseur du FT-7900E offre la possibilité d'utiliser des incréments de canal de 5/10/12.5/15/20/25/50/100 kHz par étape, ainsi qu'une sélection de l'étape automatique basée sur la fréquence d'opération courante (« AUTO »), un nombre quelconque qui peut être important à vos besoins d'opération. Le FT-7900E est configuré à l'usine sur le mode « AUTO » de configuration, ce qui est probablement la plus satisfaisante pour la plupart des opérations. Toutefois, si vous avez besoin de changer les incréments de canal, la procédure pour le faire est très facile; n'oubliez pas d'être réglé sur la bande désirée avant de procéder à tout changement, puisque les différents incréments peuvent être programmés pour chaque bande d'opération.

1. Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde, pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner le menu # 43 (STEP).
3. Appuyez brièvement sur la touche [BAND(SET)], puis tournez la molette DIAL pour sélectionner la nouvelle taille de l'increment du canal.
4. Appuyez brièvement sur la touche [BAND(SET)] pour sauvegarder le nouveau paramètre, puis appuyez et maintenez pendant 1/2 seconde pour retourner au mode d'opération

Les incréments 5kHz et 15kHz ne sont pas disponibles lors de l'utilisation de plus de 700kHz.

Selection du mode de reception

Le FT-7900E fournit un changement automatique de mode lorsque la radio est réglée sur des fréquences d'opération différentes. Toutefois, si une situation de réception inhabituelle se présente qui vous demande de vous régler sur un autre mode de réception, la procédure suivante à suivre est très facile.

1. Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde, pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner le menu #35 (RX MOD).
3. Appuyez brièvement sur la touche [BAND(SET)], puis tournez la molette DIAL pour sélectionner le mode de réception désiré.

AUTO: Réglage automatique des valeurs par défaut pour la gamme de fréquences sélectionnée

FM: Modulation de fréquence (Narrow FM)

AM: Modulation d'amplitude

1. Appuyez brièvement sur la touche [BAND(SET)] pour sauvegarder le nouveau paramètre, puis appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour retourner au mode d'opération normal.

A moins que vous ayez une raison irréfutable de le faire, laissez la fonction de

Sélection de Mode Automatique activée afin de gagner du temps et vous éviter de

la peine lors que vous changez de bande. Si vous effectuez un changement de mode pour

un canal particulier ou une station, vous pouvez toujours stocker ce même canal dans la

mémoire, puisque le paramètre du mode est stocké avec les informations de fréquence.

Les stations de relais, généralement situées au sommet des montagnes ou d'autres endroits élevés, offrent une extension spectaculaire de la portée de communication pour les portatifs et les émetteurs-récepteurs mobiles à faible puissance. Le FT-7900E comprend un certain nombre de caractéristiques qui rendent l'utilisation du répéteur simple et agréable.

Decalages RELAIS

Le FT-7900E a été configuré à l'usine, pour le décalage relatifs de votre pays. Sachant que le décalage du 144 MHz est de 600kHz; sur 70cm, le décalage peut être de 1,6 MHz, de 7,6 MHz ou de 5 MHz (Version française).

En fonction de la part de la bande sur laquelle vous opérez, le décalage relais peut soit être décroissant (-) ou croissant (+), et l'une de ces icônes apparait en haut de l'écran LCD lorsque des décalages relais ont été actifs.

Décalage RELAIS automatique - automatic repeater SHIFT (ARS)

Le FT-7900E fournit un décalage relais automatique (Automatic Repeater Shift), ce qui entraîne le décalage relais qui convient à être appliqué automatiquement lorsque vous vous branchez sur les sous-bandes de relais dans votre pays. Ces sous-bandes sont représentées ci-dessous.

Si la fonction ARS ne semble pas marcher, vous pouvez l'avoir accidentellement désactivée.

Pour réactiver l'ars :

1. Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde, pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner le menu #4 (ARS).
3. Appuyez brièvement sur la touche [BAND(SET)], puis tournez la molette DIAL pour régler le paramètre sur « ON » (pour activer ARS)
4. Appuyez brièvement sur la touche [BAND(SET)] pour sauvegarder le nouveau paramètre, puis appuyez et maintenez pendant 1/2 seconde pour retourner au mode d'opération

Avec le décalage relais activé, vous pouvez temporairement inverser les fréquences d'émission et de transmission en appuyant et maintenant la touche [TONE(HM/RV)] pendant 1/2 seconde. Utilisez cette fonction pour afficher la fréquence d'émission sans avoir à transmettre, et pour vérifier la puissance des signaux sur la fréquence de la liaison montante du répéteur (afin de déterminer si une station particulière est au sein de la portée « Simplex » ou non, par exemple).

Activation du décalage RELAIS MANUEL

Si la fonction ARS a été désactivée, ou si vous avez besoin de configurer le sens du décalage relat manuellement dans une direction autre que celle établie par l'ARS, vous pouvez configurer le sens du décalage relat manuellement.

1. Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde, pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner le menu #33 (RPT. MOD).
3. Appuyez brièvement sur la touche [BAND(SET)], puis tournez la molette DIAL pour sélectionner le décalage désiré entre « RPT.- », « RPT.+ » et « RPT. OFF. »
4. Appuyez brièvement sur la touche [BAND(SET)] pour

sauvegarder le nouveau paramètre, puis appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour retourner au mode d'opération normal.

Modification du décalage relais par défaut

Si vous voyagez dans une région différente, vous aurez besoin de changer la valeur du décalage relais par défaut pour assurer la compatibilité selon les exigences d'opération locales.

Pour ce faire, suivez le procédé ci-dessous:

1. Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde, pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner le menu #39 (SHIFT).
3. Appuyez brièvement sur la touche [BAND(SET)], puis tournez la molette DIAL pour sélectionner la nouvelle ampleur du décalage relat. Ce décalage doit être un multiple de 50kHz.
4. Appuyez brièvement sur la touche [BAND(SET)] pour sauvegarder le nouveau paramètre, puis appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour retourner au mode d'opération normal.

Si vous avez juste un « odd » split que vous avez besoin de programmer, ne changez pas la valeur « par défaut » des décalages relatifs en utilisant cette option du menu! Saisissez les fréquences de réception et de transmission séparément, comme indiqué à la page 39.

APPEL À tonalite (1750 hz)

Si les répéteurs dans votre pays exigent une impulsion de tonalité de 1750-Hz pour l'accès, appuyez et maintenez la touche [P3] (MH-48A6J, la touche [P1] du MH-42B6JS) pendant une certaine période de temps spécifique par l'opérateur ou le propriétaire du répéteur. L'émetteur est automatiquement activé, et la tonalité audio de 1750 Hz est superposée sur l'onde porteuse. Une fois que l'accès au répéteur est acquis, vous pouvez relâcher la touche [P3]/[P1], et utiliser la touche PTT pour activer l'émetteur par la suite.

Opération CTCSS

De nombreux systèmes de répéteur exigent que la tonalité audio de fréquence très basse soit superposée à votre onde-porteuse FM afin d'activer le répéteur. Cela permet d'éviter l'activation erronée du répéteur par un radar ou par des signaux parasites provenant d'autres émetteurs. Ce système de tonalité, appelé « CTCSS » (Continuous Tone Coded Squelch System), est inclus dans notre FT-7900E, et est très facile à activer.

La configuration CTCSS implique deux actions : la configuration du mode de tonalité, et ensuite celle de la fréquence de tonalité. Ces actions sont configurées en appuyant sur la touche [TONE(REV)] et les options # 44 du mode de configuration (TN FRQ).

1. Appuyez à plusieurs reprises sur la touche [TONE(REV)], de sorte que « ENC » apparaisse sur l'écran, ce qui active l'encodeur CTCSS, qui permet d'accéder au répéteur.

1) Vous remarquerez peut-être qu'une icône supplémentaire « DCS » apparait pendant que vous appuyez sur la touche [TONE(REV)] dans cette étape. Nous en parlerons du système DCS un peu plus tard.

2) Vous pouvez remarquer l'indication « REV TN » sur l'écran, ce qui signifie que le système Reverse Tone Squelch est actif, ce qui permet de mettre votre récepteur FT-7900E en sourdine quand il reçoit un appel provenant de la radio qui envoie une tonalité CTCSS. L'icône « DEC » clignote sur l'écran lorsque le système Reverse Tone Squelch est activé.

1. En appuyant une fois sur la touche [TONE(REV)] dans les étapes ci-dessus, l'indication « ENC DEC » apparait. Quand « ENC DEC » apparait, cela signifie que le système

Tone Squelch est actif, ce qui permet de mettre votre récepteur FT-7900E en sourdine jusqu'à ce qu'elle reçoive un appel d'une autre radio qui envoie une

tonalité CTCSS appariee. Cela peut aider à garder votre radio muette jusqu'à ce qu'elle reçoive un appel spécifique, qui peut être utile lorsque vous opérez dans des zones encombrées.

1. Lorsque vous avez fait votre choix du mode de tonalité CTCSS, appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour accéder au mode de

configuration, puis tournez la molette DIAL pour sélectionner le menu # 44 (TN FRQ). Cette sélection permet le paramétrage de la fréquence de la tonalité à être utilisée.

Opération CTCSS

1. Appuyez brièvement sur la touche [BAND(SET)] pour permettre le réglage de la fréquence CTCSS.
2. Tournez la molette DIAL

CTCSS TONE FREQUENCY (Hz)
67.0	69.3	71.9	74.4	77.0	79.7
82.5	85.4	88.5	91.5	94.8	97.4
100.0	103.5	107.2	110.9	114.8	118.8
123.0	127.3	131.8	136.5	141.3	146.2
151.4	156.7	159.8	162.2	165.5	167.9
171.3	173.8	177.3	179.9	183.5	186.2
189.9	192.8	196.6	199.5	203.5	206.5
210.7	218.1	225.7	229.1	233.6	241.8
250.3	254.1	-	-	-	-

jusqu'à ce que l'écran indique la fréquence de la tonalité, vous devez l'utiliser. 6. Lorsque vous avez fait votre choix, appuyez brievement sur la touche [BAND(SET)] pour sauvegarder le nouveau parametre, puis

appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour retourner au mode d'opération normal.

Votre répéteur peut ou ne peut pas retransmettre une tonalité CTCSS - Certains

systèmes utilisent seulement CTCSS pour contrôler l'accès au répéteur, mais ne

le passer pas lors de la transmission. Si le S-mètre devie, mais le FT-7900E ne passage pas de signal audio, appuyez sur la touche [TONE(REV)] de manière à ce que « TONE » apparaisse — ce qui vous permet d'entendre tout le traffic sur le canal en cours d'utilisation.

Opération DCS

Un autre moyen de contrôle l'accès de tonalité est l'utilisation du Digital Code Squelch (Code Squelch numérique), ou DCS. C'est un nouveau système de tonalité plus avancé qui fournit généralement plus d'immunité contre de fausse radiomessagerie que comparé à ce que le système CTCSS fournit. L'Encodeur/Décodeur DCS est intégré à votre FT-7900E, et son opération est très semblable à celui déjà décrit pour le système CTCSS. Notre système relais peut être configuré sur le DCS, sinon, il est souvent très utile en opération Simplex si vous utilise des émetteurs-recepteurs équipés de cette fonction avancée.

Tout comme en opération CTCSS, DCS exige que vous configuriez le mode de tonalité au DCS et que vous sélectionniez un code de tonalité.

1. Appuyez sur la touche [TONE(REV)] de manière à ce que « DCS » apparaisse sur l'écran. Cela active l'encodeur/décodeur DCS.
2. Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde, pour accéder au mode de configuration, puis tournez la molette DIAL pour sélectionner le menu #9 (DCS. COD).
3. Appuyez brièvement sur la touche [BAND(SET)] pour permettre le réglage du code DCS.
4. Tournez la molette DIAL pour sélectionner le code DCS désiré (un chiffre à 3 caractères).
5. Lorsque vous avez fait votre choix, appuyez brièvement sur la touche [BAND(SET)] pour sauvegarder le nouveau paramètre, puis appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour retourner au mode d'opération normal.

DCS CODE
023	025	026	031	032	036	043	047	051	053
054	065	071	072	073	074	114	115	116	122
125	131	132	134	143	145	152	155	156	162
165	172	174	205	212	223	225	226	243	244
245	246	251	252	255	261	263	265	266	271
274	306	311	315	325	331	332	343	346	351
356	364	365	371	411	412	413	423	431	432
445	446	452	454	455	462	464	465	466	503
506	516	523	526	532	546	656	606	612	624
627	631	632	654	662	664	703	712	723	731
732	734	743	754	-	-	-	-	-	-

N'oubliez pas que le DCS est un système Encodeur/Décodeur, afin que votre récepteur reste en sourdine jusqu'à ce qu'un code correspondant DCS soit reçu pendant une transmission entrante. Désactivez le DCS lorsque vous vous amusez à écouter des bandes!

Balayage de la recherche de tonalite

Dans les situations d'opération où vous ne connaissiez pas la tonalité de la fonction CTCSS ou DCS utilisé par une autre station ou les stations, vous pouvez ordonner la radio d'écouter le signal entrant et utiliser le balayage à la recherche du ton utilisé. Vous devez vous rappeler de deux choses à ce sujet :

Vous devez être sûr que vous repérez utiliser le même type de tonalité (CTCSS vs DCS). Certains répéteurs ne passent pas la tonalité CTCSS, vous aurez à écouter les stations qui transmettent sur la fréquence de la liaison montante du répéteur (entrée) afin de permettre le balayage de recherche de tonalité de marcher.

Pour balayer la tonalité en cours d'usage :

1. Configurez la radio sur l'opération CTCSS ou DCS Decoder (voir les informations précédemment mentionnées). Dans le cas du CTCSS, « ENC DEC » apparaît sur l'écran ; dans le cas du DCS, « DCS » apparaît sur l'écran.
2. Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde, pour accéder au mode de configuration,
3. Tournez la molette DIAL pour sélectionner le menu # 44 (TN FRQ) lorsque CTCSS est sélectionné, ou le menu # 9 (DCS. COD) lors de l'opération DCS.
4. Appuyez brièvement sur la touche [BAND(SET)] pour permettre le réglage de l'option du menu sélectionnée.
5. Appuyez brievement sur la touche [SCAN(SEL)] pour commencer le balayage pour la tonalité ou le code CTCSS ou DCS entrant.
6. Lorsque la radio détecte la tonalité ou le code correct, il s'arrête sur cette tonalité ou ce code et l'audio sera autorisé à passer. Appuyez brièvement la touche [BAND(SET)] pour verrouiller cette tonalité ou ce

code, puis appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour sauvegarder le nouveau paramètre et retourner au mode d'opération normal.

Si la fonction de balayage de tonalité ne détecte pas de tonalité ou de code, il continue à balayer indéfiniment. Lorsque cela arrive, cela peut peut-être dire que l'autre station n'est pas en train d'envoyer de tonalité. Vous pouvez appuyer sur la touche [SCAN(SEL)] pour arrêter le balayage à tout moment.

Le balayage de tonalité fonctionne en mode VFO ou en mode mémoire.

Opération SPLIT TONE

Le FT-7900E peut être utilisé en Split Tone par l'intermédiaire du mode de configuration.

1. Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde, pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner le menu #41 (SPLIT).
3. Appuyez brièvement sur la touche [BAND(SET)], puis tournez la molette DIAL pour sélectionner « ON » (pour activer la fonction Split Tone).
4. Appuyez brièvement sur la touche [BAND(SET)] pour

sauvegarder le nouveau paramètre, puis appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour retourner au mode d'opération normal.

Lorsque la fonction Split Tone est activée, vous pouvez voir les paramètres supplémentaires suivants à la suite du paramètre « DCS » tout en sélectionnant le mode de tonalité en appuyant sur la touche [TONE(REV)]:

D: Encodeur DCS tableau

(l'icône « DCS » clignote durant l'opération)

ENC DCS : Encode une tonalité CTCSS et décode un code DCS

(Les icônes « DCS » et « ENC » apparaissent durant l'opération)

D-DEC: Encode un code DCS et déclenche une tonalité CTCSS

(L'icône « DCS » clignote et l'icône « DEC » apparait durant l'opération).

Sélectionnez le mode d'opération souhaité parmi les sélections ci-dessus.

Le FT-7900E fournit une grande variété de ressources de système de mémoire. Il s'agit notamment de :

Des canaux mémoires standards, qui comprennent :

1000 canaux mémoire de base, numérotés de « 000 » à « 999. » 5 canaux maisons, fournissant le stockage et le rappel rapide d'une fréquence première sur chaque bande d'opération. O 50 séries de mémoire de bande-limits, également connu comme canaux de «balayage de mémoire de programmation», intitulé « L1/U1 » à « L50/U50. » 20 blocs mémoires, intitulés « BANK 1 » à « BANK20. » Chaque bloc mémoire peut être assigné à partir des canaux mémoires de base.

5 Hyper canaux mémoires 10 canaux de diffusions de bulletins météos

Mémoire de stockage

1. Sélectionnez la fréquence désirée, pendant que vous opérez en mode VFO. Assurez-vous de configurer les tonalités CTCSS ou DCS désirées, ainsi que tout décalage relais que vous souhaitez. Le niveau de puissance peut aussi être configuré à ce moment, si vous désirez le configurer.
2. Appuyez et maintenez la touche [V/M(MW)] pendant 1/2 seconde. Un numéro de mémoire apparait (clignotant) sur l'écran.
3. Dans les dix secondes qui suivent l'appui de la touche [V/M(MW)], utilisez la molette DIAL ou les boutons [UP]/[DWN] du microphone pour sélectionner le canal mémoire désiré pour le stockage (si le canal est déjà occupé par des données précédemment stockées, l'indication de la « fréquence du canal » apparait sur l'écran).
4. Pour annexer une étiquette alphanumeric à la mémoire, appuyez et maintenez la touche [V/M(MW)] pendant 1/2 seconde, puis procédez à l'étape suivante; sinon appuyez sur la touche [V/M(MW)] pour sauvegarder l'opération normal. MEM·IN

Pour annexer une étiquette alphatonumérique à une mémoire

1. Après avoir appuyé et maintenu la touche [V/M(MW)] à l'étape 4 ci-dessus, tournez la molette DIAL pour sélectionner le premier caractère du nom que vous souhaitez stocker, puis appuyez brièvement sur la touche [BAND(SET)] pour passer au caractère suivant. Les lettres, les chiffres et les symboles sont disponibles pour le stockage.
2. Tournez la molette DIAL une fois de plus pour sélectionner le caractère désiré, puis appuyez brièvement sur la touche [BAND(SET)] pour passer à l'emplacement du

caractère suivant. Si vous faites une erreur, appuyez sur le bouton [DWN] pour recycler le curseur et le placer sur l'emplacement du caractère précédent, puis ré-sélectionnez le bon caractère.

1. Répétez les étapes ci-dessus pour programmer les caractères restants de l'étiquette. Un total de six caractères peut être utilisé dans la création d'une étiquette.
2. Lorsque vous avez fini avec la création de l'étiquette, appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour retourner au mode d'opération normal. VERTEX MEM·IN

VE·

Stockage des fréquences d'émissions indépendantes (« odd splits »)

1. Stockez la fréquence de réception en utilisant la méthode déjà décrite.
2. Mettez la fréquence d’émission désirée, puis appuyez et maintenez la touche [V/M(MW)] pendant 1/2 seconde.
3. Dans les dix secondes qui suivent l'appui de la touche [V/M(MW)], utilisez la molette DIAL ou les boutons [UP]/[DWN] du microphone pour sélectionner le même numéro de canal mémoire utilisé à l'étape 1.
4. Appuyez et maintenez le commutateur PTT, puis appuyez et maintenez la touche [V/M(MW)] pendant 1/2 seconde tout en maintenant le commutateur PTT pour sauvegarder le nouveau paramètre et retournez au mode d'opération normal. Cela ne crée pas de transmission, mais il indique au microprocesseur que vous êtes en train de configurer une fréquence d'émission séparée dans le registre de mémoire.

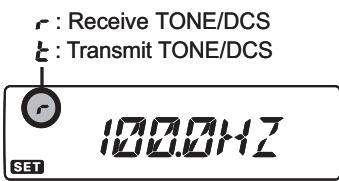

Chaque fois que vous rappelez une mémoire qui contient des fréquences d'émission et de réception indépendantes stockées, l'indication « - + » apparait à l'écran.

Si vous configurer les fonctions CTCSS/DSC individuellement sur la fréquence d'émission et la fréquence de réception, la fonction « Odd Splits » peut individuellement stocker la fréquence ou le code pour l'émission ou la réception.

Lorsque vous rappelez un canal mémoire qui contient les fonctions CTCSS/DCS indépendamment stockées, l'icône du décodeur apparait en solide, et l'icône de codeur clignote sur l'écran.

Pour confirmer le code ou la fréquence stockée :

1. Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde, pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner le menu # 9 (DCS. COD) lorsque la fonction du récepteur CTCSS/DCS est régée sur « DCS», ou sélectionnez le menu # 44 (TN FRQ) lorsque la fonction du récepteur est régée sur « TONE SQUELCH »
3. Appuyez brievement sur la touche [BAND(SET)] pour afficher la fréquence ou le code en mémoire pour le réc
4. Appuyez et maintenez la touche [TONE(HM/RV)] pendant 1/2 seconde pour afficher la fréquence ou le code pour l'émetteur. Vous pouvez confirmer le TONE/DCS d'émission et de réception en appuyant alternatively sur la touche [TONE(HM/RV)].

Opération de CANAL mémoire standard

1. Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour retourner au mode d'opération normal.

Rappel de mémoire

1. Lorsque vous opérez en mode VFO, appuyez sur la touche [V/M(MW)] pour accéder au mode Mémoire.
2. Tournez la molette DIAL pour sélectionner le canal

436.075

BUSY

désiré. Si vous appuyez brievement [MHz(PRI)] sur la touche, puis tournez la molette DIAL, vous pouvez faire défiler les canaux mémoires, 10 canaux à la fois à chaque click du DIAL. 3. Lorsque vous sélectionnez un canal mémoire avec une étiquette alphanumeric

annexe, appuyez brièvement sur la touche [B] du microphone pour faire passer l'affichage du canal mémoire au format « Fréquence » ou au format « Étiquette Alphanumeric »

VERTEX

BUSY

1. Pour retourner au mode VFO, appuyez brièvement sur la touche [V/M(MW)].

Lorsque la radio est déjà réglée sur le mode mémoire, un moyen plus facile de rappeler les mémoires est d'entrer le numéro du canal mémoire. Par exemple, pour rappeler le canal mémoire #4, appuyez sur [0] → [0] → [4].

Réglage du décalage de mémoire

Une fois que vous avez rappelé un canal mémoire particulier, vous pouvez facilement régler ce canal, comme si vous étiez en mode « VFO ».

1. Avec le FT-7900E en mode « MR » (Memory Recall), sélectionnez le canal mémoire désiré.
2. Appuyez brièvement sur la touche [BAND(SET)], l'icône « MT » apparait sur l'écran.
3. Tournez la molette DIAL, comme souhaité, pour vous

régler sur une nouvelle fréquence. Les incréments du synthétiseur sélectionnés pour l'opération en VFO sur la bande courante sont les incréments utilisés lors du réglage de mémoire.

1. Si vous appuyez et maintenez la touche [SCAN(SEL)] pendant 1/2 seconde tout en étant en mode mémoire, les données sont maintenant copiées sur le VFO, bien que le contenu original de la mémoire reste intact dans le canal sur lequel il a originally été stocké.
2. Si vous désirez retourner sur la fréquence mémoire d'origine, appuyez brièvement sur la touche [BAND(SET)]. L'icône « MT » disparaît.

Suppression de mémoires

Avec 1000 mémoires standards disponibles (à part le canal mémoire « 1 »), il y a plusieurs situations dans lesquelles vous pouvez désirer supprimer certaines fréquences stockées. La procédure à suivre pour supprimer un canal est très simple :

1. Appuyez sur la touche [VIM(MW)], si nécessaire, pour accéder au mode Mémoire.
2. Appuyez et maintenez la touche [V/M(MW)] pendant 1/2 seconde, puis tournez la molette DIAL pour sélectionner le canal mémoire à supprimer. Remarquez que le canal mémoire « 1 » ne peut pas être supprimé.
3. Appuyez brièvement sur la touche [SCAN(SEL)]. L'affichage retourne sur le canal mémoire « 1 ». Si vous tournez la molette DIAL sur l'emplacement que vous venez de supprimer, vous remarquerez qu'il est maintenant invisible.

Remarque : Une fois supprimées, les données du canal ne peuvent plus être récupérées.

Canal mémoire maison

Un canal « HOME-MAISON » à accès rapide est disponible (une pour chacune des cinq bandes d'opération), vous permettant le rappel rapide d'une fréquence d'opération favorite.

DEFAULT HOME CHANNELS

BAND	FREQUENCY
144 MHz Ham Band	144.000 MHz
250 MHz Band	250.000 MHz
350 MHz Band	350.000 MHz
430 MHz Ham Band	430.000 MHz
850 MHz Band	850.000 MHz

Le stockage de mémoire maison est simple à réaliser :

1. Sélectionnez la fréquence désirée, tout en fonctionnant

en mode VFO. Assurez-vous de configurer toutes les tonalités CTCSS ou DCS désirées, ainsi que tout décalage relais souhaité. Le niveau de puissance peut également être configuré à ce stade, si vous souhaitez le sauvegarder.

1. Appuyez et maintenez la touche [V/M(MW)] pendant une seconde. Un numéro de mémoire apparaît (clignotant) sur l'écran.
2. Pendant que le nombre de canal mémoire clignote, appuyez simplement sur la touche [TONE(HM/RV)]. La fréquence et d'autres données (le cas échéant) seront désormais stockées dans le registre spécial du canal MAISON.
3. Vous pouvez répéter cette procédure sur les autres bandes d'opération.
4. Pour rappeler le canal maison, appuyez simplement brièvement sur la touche

[V/M(MW)] tout en fonctionnant en mode MR. Au sein du mode VFO, appuyez deux fois sur la touche [V/M(MW)]. Lorsque vous opérez sur le canal maison, une icône « H » apparait sur l'écran.

Opération de CANAL mémoire standard

Vous pouvez annexer une étiquette alphanumérique à un canal maison :

1. Rappelez le canal maison auquel vous souhaitez annexer une étiquette.
2. Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour accéder au mode de configuration.
3. Tournez la molette DIAL pour sélectionner le menu # 24 (NM WRT).
4. Appuyez deux fois sur la touche [BAND(SET)], puis tournez la molette DIAL pour sélectionner le premier

caractère du nom que vous souhaitez stocker, puis appuyez brièvement sur la touche [BAND(SET)] pour passer au caractère suivant. Les lettres, les chiffres et les symboles sont disponibles pour le stockage.

1. Tournez la molette DIAL une fois de plus pour sélectionner le caractère désiré, puis appuyez brièvement sur la touche [BAND(SET)] pour passer à l'emplacement du caractère suivant. Si vous faites une erreur, appuyez sur le bouton [DWN] pour recycler le curseur et le placer sur l'emplacement du caractère précédent, puis ré-sélectionnez le bon caractère.
2. Répétez les étapes ci-dessus pour programmer les caractères restants de l'étiquette. Un total de six caractères peut être utilisé dans la création d'une étiquette.
3. Lorsque vous avez fini avec la création de l'étiquette, appuyez brièvement sur la touche [BAND(SET)] pour sauvegarder l'étiquette, puis appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour retourner au mode d'opération normal.
4. Lorsque vous rappelez le canal auquel vous avez annexé une étiquette

alphanumeric annexée, appuyez brievement sur la touche [B] du microphone pour faire passer l'affichage du canal mémoire au format « Fréquence » ou au format « Étiquette Alphanumeric »

Le menu # 16 (HM/REV) permet de configurer la façon dont vous accédez au canal maison. Référez-vous à la page 77.

Opération bloc mémoire attribution au bloc mémoire

1. Rappelez le canal mémoire à être attribué à un bloc mémoire. Les canaux mémoires L1/U1 ~ L50/U50 (bande/balayage de mémoires de limite) ne peuvent pas être attribués à un bloc mémoire.
2. Appuyez et maintenez la touche [SCAN(SEL)] pendant 1/2 seconde, puis tournez la molette DIAL pour sélectionner le bloc mémoire que vous pouvez comme bloc mémoire pour ce canal (« BANK 1 » ~ « BANK 2 »)
3. Appuyez et maintenez la touche [V/M(MW)] pendant 1/2 seconde pour verrouiller le bloc mémoire sélectionné, puis appuyez brièvement sur la touche [V/M(MW)] pour copier les données du canal mémoire dans le bloc mémoire.

1) Vous pouvez attribuer un canal mémoire à plusieurs blocs mémoires. 2) Les canaux mémoires PMS (L1/U1 à L50/U50) ne peuvent pas être attribués

Rappel du bloc mémoire

1. Pour sortir de l'opération en Bloc Mémoire, appuyez et maintenez la touche [SCAN(SEL)] pendant 1/2 seconde, puis tournez la molette DIAL pour sélectionner « NOBANK », puis appuyez brièvement sur la touche [BAND(SET)].

SEL NOBANK

1. Mettez la radio en mode mémoire en appuyant sur la touche [V/M(MW)], si nécessaire.
2. Appuyez et maintenez la touche [SCAN(SEL)] pendant 1/2 seconde, puis tournez la molette DIAL pour sélectionner le bloc mémoire souhaité (« BANK 1 » ~ « BANK20 »).
3. Appuyez brièvement sur la touche [BAND(SET)] pour sauvegarder le bloc mémoire sélectionné.
4. En mode Bloc Mémoire, vous pouvez sélectionner des canaux mémoires au sein du bloc mémoire actuel.
5. Pour passer à un autre bloc mémoire, appuyez et maintenez la touche [SCAN(SEL)] pendant 1/2 seconde ; maintenez-vous tournez la molette DIAL pour sélectionner le nouveau bloc mémoire, puis appuyez brièvement sur la touche [BAND(SET)] pour sauvegarder le nouveau bloc mémoire. 5 E1 BANK 14

Suppression d'un canal mémoire d'un bloc mémoire

1. En mode Bloc Mémoire, rappelez le canal mémoire que vous désirez supprimer du bloc mémoire.
2. Appuyez et maintenez la touche [SCAN(SEL)] pendant 1/2 seconde, puis tournez et maintenez la touche [VIM(MW)] pendant 1/2 seconde. Le canal est maintenant supprimé du bloc mémoire, mais le registre mémoire lui-même est toujours disponible en mode Non-Bank.

Mode mémoire seulement

Une fois la programmation du canal mémoire a été complétée, vous pouvez placer la radio en mode mémoire « seulement », en vertu duquel l'opération VFO est impossible. Cela peut être particulièrement utile lors des événements de service public, où un certain nombre d'opérateurs peuvent utiliser la radio pour la première fois, et si une ultime simplicité de sélection de canaux est souhaitée.

Pour régler la radio en mode mémoire seulement :

1. Éteignez la radio.
2. Appuyez et maintenez la touche [MHz(PRI)] tout en allumant la radio.

Opération de CANAL mémoire standard

1. Tournez la molette DIAL pour sélectionner l'option (F-6 M-ONLY), puis appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde.

F-5 M…ONL3

Pour retourner au mode d'opération normal, répétez le procédé ci-dessus.

Opération HYPER CANAL mémoire

Généralement, le FT-7900E stocke la fréquence d'opération et certains aspects de l'état de fonctionnement (comme le balayage VFO, les données CTCSS/DCS, le décalage relais, le niveau de puissance, etc.). Cependant, le mode « Hyper Mémoire » vous permet de stocker la configuration actuelle totale de la radio dans un Hyper bloc mémoire spécial.

Hyper stockage de mémoire

1. Réglez l'émetteur-récepteur selon la configuration désirée.
2. Pendant deux secondes, appuyez et maintenez la touche Hyper Mémoire ([1] à [5]), correspondant au hyper canal mémoire dans lequel vous souhaitez stocker cette configuration.

Hyper rappel de mémoire

Appuyez sur la touche Hyper Mémoire appropriée ([1] à [5]) pour rappeler l'Hyper Canal Mémoire désiré.

Sur les Hyper Canaux Mémoires « 2 à 5 », la

configuration actuelle (d'origine) est perdue

lorsque vous rappelez n'importe quel autre Hyper Canal Mémoire. Pour éviter un tel problème, appuyez

et maintenez la touche Hyper Mémoire (actuelle) pour stocker la configuration actuelle dans ce Hyper Canal Mémoire avant de rappeler un hyper canal mémoire, ou régler le menu #17 (HYPER) pour activer la fonction Automatic Writing pour toutes les hyper mémoires, y compris l'hyper mémoire « 1 ». Référez-vous à la page 77 pour plus de détails.

CANAUX de bulletins météorologiques

Le bloc de canal mémoire de la station de bulletin météorologique VHF a été préprogrammé à l'usine, pour une sélection rapide de stations d'informations météorologiques de la NOAA.

1. Appuyez et maintenez la touche [LOW(ACC)] pendant une 1/2 seconde pour rappeler le bloc mémoire de diffusion de bulletins météorologiques

1. Tournez la molette DIAL pour sélectionner le canal de diffusion de bulletins météorologiques.
2. Si vous souhaitez balayer ce bloc à la recherche de stations plus fortes, il suffit d'appuyer sur le commutateur PTT. Lorsque le balayage s'arrête sur une station, appuyez une fois sur le commutateur PTT pour arreter le balayage, ou appuyez deux fois pour redémarrer le balayage.

CH	FREQUENCY	CH	FREQUENCY
1	162.550 MHz	6	162.500 MHz
2	165.400 MHz	7	165.525 MHz
3	162.475 MHz	8	161.650 MHz
4	162.425 MHz	9	161.775 MHz
5	162.450 MHz	10	163.275 MHz

1. Pour retourner au mode d'opération normal, appuyez sur la touche [LOW(ACC)], pendant 1/2 seconde.

Alerte de temps violent

En cas de perturbations météorologiques extrêmes, tels que des orages violents et des ouragans, la NOAA (National Oceanic and Atmospheric Administration) envoie une alerte météo accompagnée par une tonalité de 1050Hz et un bulletin météo ultérieur sur un des canaux météos de la NOAA. Rendez-vous à la page 50 pour plus de détails concernant l'activation de ce mode.

Le FT-7900E vous permet de balayer tous les canaux mémoires, toute la bande d'opération, ou une partie de cette bande. Il s'arrête quand des signaux sont détectés, de sorte que vous puissiez parler à la station sur cette fréquence, si vous le souhaitez.

Le fonctionnement du balayage est fondamentalement le même dans chacun des modes ci-dessus. Avant de commencer, prenez un moment pour choisir la manière dont vous souhaitez que le balayage reprene après qu'il soit arrêté.

Technique de configuration de la reprise du balayage

Trois options pour le mode Reprise du Balayage sont disponibles :

BUSY: Dans ce mode, le balayage s'arrête sur un signal qu'il détecte. Deux secondes après que l'onde-porteuse ait diminué parce que l'autre station a cessé de transmettre, le balayage reprend.

TIME: Dans ce mode, le balayage s'arrête sur un signal qu'il détecte, et y reste pendant cinq secondes. Si vous ne prenez pas de mesures pour désactiver le balayage pendant cette période de temps, le balayage reprend même si les stations sont toujours actives.

HOLD: Dans ce mode, le balayage s'arrête sur un signal qu'il détecte. Il ne redémarre pas automatiquement, vous devez manuellement relancer le balayage, si vous voulez qu'il reprene.

Pour configurer le mode Reprise du balayage :

1. Appuyez sur la touche [BAND(SET)] pendant 1/2 seconde pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner le menu #37 (SCAN).
3. Appuyez brièvement sur la touche [BAND(SET)], puis tournez la molette DIAL pour sélectionner le mode de reprise de balayage désiré.
4. Appuyer brièvement sur la touche [BAND(SET)] pour

sauvegarder le nouveau réglage, puis appuyer et maintenir la touche [BAND(SET)] pendant 1/2 seconde pour revenir en mode normal.

Remarque: La valeur par défaut de cette option du menu est « BUSy »

Balayage VFO

Ce mode vous permet de balayer la bande d'opération actuelle dans sa totalité.

1. Sélectionnez le mode VFO en appuyant sur la touche [V/M(MW)], si nécessaire.
2. Appuyez et maintenez la touche [SCAN(SEL)] pendant 1/2 seconde, puis tournez la

molette DIAL pour sélectionner la bande passante pour le balayage VFO. Les sélections disponibles sont ± 1 MHz, ± 2 MHz, ± 5 MHz, ALL, PMS-X et BAND.

ALL: Le balayage balaie toutes les fréquences entre 108-520 MHz et 700 - 999.990 MHz.

PMS-X: Le balayage balaie toutes les fréquences au sein de la paire de fréquence PMS couramment sélectionnée (X est le numéro du canal mémoire. Référez-vous à la page 53 pour plus de détails.

BAND: Le balayage balaie seulement les fréquences sur la bande actuelle.

1. Appuyez brievement sur la touche [SCAN(SEL)] pour commencer le balayage.
2. La notation « P-XX » apparait sur l'écran si vous engagez le balayage PMS, alors que la notation « PSC » apparait sur l'écran lorsque d'autres modes de balayage sont engagés.

1. Si et lorsque le balayage détecte un signal assez fort pour ouvrir le silencieux, le balayage est temporairement interrompu ; la virgule de la fréquence affichée clignote pendant cette « pause »
2. Ensuite, le balayage reprend en fonction du mode Reprise du Balayage sélectionné dans la section précédente.
3. Pour annuler le balayage, appuyez une fois de plus sur la touche [SCAN(SEL)] (ou appuyez sur la touche PTT du microphone).

1) Lorsque vous démarrez le balayage, le FT-7900E change de fréquence dans la direction croissante. Si vous souhaitez changer de direction du balayage alors qu'il est en cours, tournez la molette DIAL d'un clic dans la direction opposée (dans ce cas, un clic antihoraire). Vous verrez le balayage faire demi-tour et changer de fréquence dans l'ordre décroissant!

2) Lorsque vous appuyez et maintenez la touche [UP] ou [DWN] du microphone, le balayage balaie seulement les fréquences sur la bande actuelle. Si vous ne pouvez pas que le balayage soit restreint à la bande actuelle, vous pouvez changer le menu # 46 (VF. BND) pour permettre le balayage d'occulter les limites basses de la prochaine bande la plus élevée lorsque la fréquence VFO atteint la limite élevée de la bande courante (ou vice-versa). Référez-vous à la page 83 pour plus de détails.

Balayage de mémoire

Le balayage de mémoire est aussi simple à lancer :

1. Mettez la radio en mode mémoire en appuyant sur la touche [V/M(MW)], si nécessaire.
2. Appuyez sur la touche [SCAN(SEL)] pour lancer le balayage.
3. Comme avec le balayage VFO, le balayage s'arrête sur n'importe quel signal détecté assez fort pour ouvrir le silencieux. Le balayage reprend en fonction du mode Reprise du Balayage précédemment sélectionné.
4. Pour annuler le balayage, appuyez une fois de plus sur la touche [SCAN(SEL)] (ou appuyez sur la touche PTT du microphone).

Vous pouvez lancer le balayage de canal mémoire en appuyant et maintenant la touche [UP] ou [DWN] du microphone.

Comment occulter (omettre) un canal pendant une opération de balayage de mémoire

Certaines stations à once-porteuse continue comme une station de radiodiffusion météo constituent un obstacle sérieux pour l'opération du balayage si vous utilisez le mode Reprise du Balayage à once-porteuse diminuée, car le signal entrant ne s'arrête pas assez longtemps pour que l'émetteur-récepteur puisse reprendre le balayage. Ces canaux peuvent être « occultés » lors du balayage, si vous le souhaitez :

1. Mettez la radio en mode mémoire en appuyant sur la touche [V/M(MW)], si nécessaire.
2. Tournez la molette DIAL pour sélectionner le Canal Mémoire à être occulté lors du balayage.
3. Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour accéder au mode de configuration.
4. Tournez la molette DIAL pour sélectionner le menu # 40 (SKIP)
5. Appuyez brièvement sur la touche [BAND(SET)], puis tournez la molette DIAL pour « SKIP ». Le canal mémoire actuel est maintenant ignoré pendant le balayage. La petite icône « SKIP » apparait aussi

lorsque vous rappellez manuellement un canal mémoire occulté. L'option « ONLY » est utilisée pour « le balayage mémoire préférentielle », décrite dans la colonne suivante.

1. Appuyez brièvement sur la touche [BAND(SET)] pour sauvegarder le nouveau paramètre, puis appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour retourner au mode d'opération normal.

1. Pour réinstituer un canal au sein de la boucle de balayage, sélectionnez « OFF » à l'étape 5 (le canal « occulté » est toujours accessible par l'intermédiaire des méthodes de sélection manuelles de canal en utilisant la molette DIAL dans le mode MR, qu'il soit exclu de la boucle de balayage ou pas).

Balayage de la mémoire préférentielle

Le FT-7900E vous permet également de créer une « liste de balayage préférentiel » de

canaux que vous pouvez « baliser » au sein du système de mémoire. Ces canaux sont désignés par une icône « » clignotante quand vous les avez sélectionnés, un par un, pour la liste de balayage préférentiel.

Lorsque vous lancez un balayage de mémoire, en commençant sur un canal avec une icône « » clignotante annexée, seuls les canaux ayant une icône « » clignotante sont balayés. Si vous lancez le balayage sur un canal qui n'a pas une icône « » clignotante annexée, vous balayez tous les canaux, y compris ceux qui ont l'icône « » clignotante annexée.

Voici le procédé à suivre pour configurer et utiliser la liste de balayage préférentiel : Rappel de Mémoire, si vous n'y êtes pas déjà.

1. Appuyez brievement sur la touche [V/M(MW)] pour accéder au mode Rappel de Mémoire, si vous n'y êtes pas déjà.
2. Tournez la molette DIAL pour selectionner le canal que vous souhaitez ajouter à la liste de balayage préférentiel.
3. Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour accéder au mode de configuration.
4. Tournez la molette DIAL pour sélectionner le menu # 40 (SKIP).
5. Appuyez brièvement sur la touche [BAND(SET)], puis réglez la molette DIAL sur « ONLY ». Le canal actuel est énuméré sur la liste de balayage préférentiel.
6. Lorsque vous avez fait vos choix, appuyez brièvement

sur la touche [BAND(SET)] pour sauvegarder le nouveau paramètre, puis appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour retourner au mode d'opération normal.

1. Pour retirer un canal de la liste de balayage préférentiel, sélectionnez « OFF » à l'étape 5 ci-dessus.

Pour lancer le balayage de mémoire préférentielle :

1. Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour accéder au mode de configuration
2. Tournez la molette DIAL pour sélectionner le menu #38 (SCN MD)
3. Appuyez brièvement sur la touche [BAND(SET)], puis réglez la molette DIAL sur « ONLY »
4. Appuyez brièvement sur la touche [BAND(SET)] pendant 1/2 seconde pour retourner au mode d'opération normal.
5. Maintenant, appuyez brièvement sur la touche [BAND(SET)] pour lancer le balayage de mémoire préférentielle. Seuls les canaux qui ont une icône « ≦ » annexée au numéro du canal sont balayés.
6. Pour annuler le balayage de mémoire préférentielle, sélectionnez « MEM » à l'étape 3 ci-dessus.

Balayage de bloc mémoire

Lorsque la fonction de mémoire du bloc mémoire est engagée, le balayage balaie seulement les canaux mémoires dans le bloc mémoire actuel. Toutefois, si la fonction de balayage du lien du bloc mémoire est activée, vous pouvez balayer les canaux mémoires dans plusieurs blocs mémoires que vous avez sélectionnés.

Pour activer la fonction de balayage du lien du bloc mémoire :

1. Mettez la radio en mode mémoire en appuyant sur la touche [V/M(MW)], si nécessaire.
2. Appuyez et maintenance la touche [SCAN(SEL)] pendant 1/2 seconde, puis tournez la molette DIAL pour sélectionner le premier bloc mémoire (« BANK 1 » ~ « BANK20 ») que vous désirez balayer en utilisant le balayage du lien du bloc mémoire.
3. Appuyez brièvement sur la touche [SCAN(SEL)]. Le bloc mémoire actuel est maintenant balayé pendant que la « virgule » est annexée à l'indication du numéro du bloc
4. Répétez les étapes 2 et 3 ci-dessus, pour annexer la « virgule » à n'importe quel numéro de bloc mémoire que vous souhaitez balayer.
5. Maintenant, appuyez et maintenez la touche [SCAN(SEL)] pendant 1/2 seconde pour lancer le balayage.
6. Pour supprimer un bloc mémoire du balayage du lien du bloc mémoire, répétez les étapes 2 et 3 ci-dessus, pour effacer la « virgule » de l'indication du numéro du bloc mémoire.

Balayage de l'alerte météo

Cette fonction vous permet de vérifier les canaux mémoires diffusent des bulletins météos de la présence de la tonalité d'alerte NOAA tout en fonctionnant à l'aide du balayage VFO ou du balayage du canal mémoire.

Lorsque la fonction de balayage d'Alerte Météo est engagée, le FT-7900E vérifie l'activité des canaux mémoire diffusant des bulletins météos toutes les cinq secondes pendant le balayage VFO ou le balayage de canal mémoire.

Pour activer la fonction de balayage d'Alerte Météo :

1. Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner le menu #48 (WX ALT).
3. Appuyez brièvement sur la touche [BAND(SET)], puis réglez la molette DIAL sur « ALT. ON » (pour activer la fonction de balayage d'alerte météo).
4. Appuyez brièvement sur la touche [BAND(SET)] pour

sauvegarder le nouveau paramètre, puis appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour retourner au mode d'opération normal. 5. Pour désactiver la fonction de balayage d'alerte météo, sélectionnez « ALT. OFF » à l'étape 3 ci-dessus.

Lorsque la fonction de balayage d'alerte météo est engagée, le mode de reprise de balayage est réglé sur « TIME ».

Balayage de mémoire programmable (LIMITE de BANDE) - programmable (BAND LIMIT) MEMORY SCAN (PMS)

Cette fonction vous permet de configurer les sous-limites de bande soit pour le balayage soit pour l'opération manuelle VFO. Par exemple, si vous le souhaiter, vous pouvez configurer une limite (en Amérique du Nord) de 144,300 MHz à 148,000 MHz de manière à empêcher tout empiètement de la portion SSB CW/signal faible de bande en-dessous de 144,300 MHz. Voici comment procéder :

1. Mettez la radio en mode VFO en appuyant sur la touche [V / M(MW)], si nécessaire.
2. En utilisant les techniques apprises précédemment, stockez 144,300 MHz dans le canal mémoire # L1 (le « L » désigne Lower sous-limits de bande).
3. De même, stockez 146.000MHz dans le canal mémoire # U1 (le « U » désigne Upper sous-limits de bande).

Balayage de mémoire programmable (LIMITE de BANDE) - programmable (BAND LIMIT) MEMORY SCAN (PMS)

1. Appuyez et maintenez la touche [SCAN(SEL)] pendant 1/2 seconde, et tournez la molette DIAL pour sélectionner la paire de fréquences PMS (PMSxx).
2. Appuyez sur la touche [SCAN(SEL)] pour lancer le balayage au sein de la gamme programmée. L'étiquette « VFO » est remplaçée par « P-xx ». Le réglage et le balayage sont maintenant limités au sein de la gamme p
3. 50 paires de mémoires de bande de limite, étiquetées L1/U1 à L50/U50 sont disponibles. Vous pouvez donc définir des limites d'opération supérieures et inférieures en plusieurs segments sur la bande, si vous le souhaitez.
4. Pour retourner au mode d'opération normal, appuyez et maintenez la touche [SCAN(SEL)] pendant 1/2 seconde.

Balayage du « CANAL prioritaire » (DOUBLE VEILLE)

Les fonctions de balayage du FT-7900E comprennent la capacité de balayage de deux canaux, ce qui vous permet d'opérer sur un canal VFO, un canal mémoire, un canal maison ou un canal de diffusion de bulletins météos, tout en vérifiant périodiquement l'activité d'un canal mémoire prioritaire choisi par l'utilisateur. Si une station est reçue sur le canal mémoire qui est assez fort pour ouvrir les silencieux, le balayage se met en pause sur cette station en conformité avec le mode de reprise de balayage réglé par l'intermédiaire du menu # 37 (SCAN). Référez-vous à la page 81.

Voici le procédé à suivre pour activer l'opération du canal prioritaire en double voie :

Mode prioritaire VFO

1. Rappeler le canal mémoire que vous désirez utiliser comme fréquence « prioritaire »
2. Maintenant, mettez le FT-7900E en mode VFO.
3. Appuyez et maintenez la touche [MHz(PRI)] pendant 1/2 seconde pour activer le mode

prioritaire VFO. L'affichage reste sur la fréquence VFO, mais toutes les cinq secondes, le FT-7900E vérifie l'activité du canal prioritaire (canal mémoire).

PRI 432850

1. Appuyez et maintenez la touche [MHz(PRI)] pendant 1/2 seconde pour désactiver le mode prioritaire VFO et retourner au mode d'opération VFO normal.

Canal mémoire prioritaire

1. Stockez la fréquence que vous souhaitez changer en canal « prioritaire » dans le canal mémoire « 1 ».
2. Maintenant, régalez la radio pour qu'elle fonctionne sur un autre canal mémoire.
3. Appuyez et maintenez la touche [MHz(PRI)] pendant 1/2 seconde pour activer le mode

de Mémoire Prioritaire. L'affichage reste sur la fréquence du canal mémoire actuel, mais toutes les cinq secondes, le FT-7900E vérifie l'activité du canal prioritaire (canal mémoire « 1 »).

1. Appuyez et maintenez la touche [MHz(PRI)] pour désactiver le mode de mémoire prioritaire et retourner au mode d'opération mémoire normal.

123 433650

Lorsque la fonction de bloc mémoire est activée, le FT-7900E vérifie le canal numéro le plus bas dans le bloc mémoire actuel comme canal

prioritaire.

Mode prioritaire maison

1. Rappelez la fréquence que vous souhaitez utiliser en tant que fréquence « prioritaire »
2. Maintenant, réglez le FT-7900E pour qu'il fonctionne sur le canal maison.
3. Appuyez et maintenez la touche [MHz(PRI)] pendant 1/2 seconde pour activer le mode

Prioritaire Maison. L'affichage reste sur la fréquence du canal maison actuel, mais toutes les cinq secondes, le FT-7900E vérifie l'activité du canal prioritaire (canal mémoire).

PR1430000

1. Appuyez et maintenez la touche [MHz(PRI)] pendant 1/2 seconde pour désactiver le mode Prioritaire Maison et retourner au mode d'opération canal maison normal.

Mode prioritaire WX

1. Rappelez la fréquence que vous souhaitez utiliser en tant que fréquence « prioritaire »
2. Maintenant, régalez le FT-7900E pour qu'elle fonctionne sur le canal WX en appuyant et maintenant la touche [LOW(ACC)] pendant 1/2 seconde. --01
3. Appuyez et maintenez la touche [MHz(PRI)] pour activer le mode Prioritaire WX. L'affichage reste sur la fréquence du canal WX, mais toutes les cinq secondes, le FT-7900E vérifie l'activité du canal prioritaire (canal mémoire).
4. Appuyez et maintenez la touche [MHz(PRI)] pendant 1/2 seconde pour désactiver le mode Prioritaire WX et retourner au mode d'opération du canal WX normal.

Mode retour prioritaire

Pendant l'opération en mode prioritaire (Double Veille), une fonction spéciale, sans avoir à attendre que l'activité apparaisse sur le canal prioritaire.

Lorsque cette fonction est activée, la surveillance prioritaire est engagée, il suffit juste d'appuyer sur le commutateur PTT du microphone ; l'opération retourne immédiatement au canal prioritaire.

Pour activer l'opération en retour prioritaire :

1. Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde, pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner le menu # 34 (PRI. RVT).
3. Appuyez brièvement sur la touche [BAND(SET)], puis tournez la molette DIAL pour sélectionner le paramètre « RVT. ON »
4. Appuyez brièvement sur la touche

[BAND(SET)] pour sauvegarder le nouveau paramètre, puis appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour retourner au mode d'opération normal.

1. Pour désactiver l'opération en retour prioritaire, sélectionnez « RVT. OFF » à l'étape 3 ci-dessus.

La fonction de Smart Search permet de charger les fréquences automatiquement en fonction de où il y a de l'activité détectée par votre radio. Lorsque Smart Search est engagée, l'émetteur-récepteur recherche au-dessus et en-dessous de votre fréquence actuelle et stocke les fréquences actives au fur et à mesure (en ne s'arrêtant sur aucun d'eux, même momentanément). Ces fréquences sont stockées dans un bloc mémoire Smart Search spécial, composé de 31 mémoires (15 au-dessus de la fréquence actuelle, 15 en-dessous la fréquence actuelle, plus la fréquence actuelle elle-même).

La fonction Recherche dynamique est particulièrement utile quand vous arrivez dans une région que vous ne connaissiez pas, en particulier les relais et leurs fréquences ; la Recherche dynamique va permettre de découvrir où l'activité locale se situe, et automatiquement les fréquences utilisées seront mémorisées pour vous.

Deux modes de fonctionnement de base pour Smart Search sont disponibles :

SINGLE: Dans ce mode, l'émetteur-récepteur balaie la bande courante une fois dans chaque direction à partir de la fréquence actuelle. Tous les canaux où il y a de l'activité sont chargés dans les mémoires Smart Search; Que l'ensemble des 31 mémoires soient remplies ou pas, la recherche s'arrête au bout d'un balayage dans chaque direction.

CONTINU : Dans ce mode, l'émetteur-récepteur fait un seul passage dans chaque direction avec la recherche One-Shot. Si tous les 31 canaux ne sont pas remplis après le premier balayage, cependant, la radio continue à balayer jusqu'à ce qu'ils soient tous pourvus.

Configuration du mode smart search

1. Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde, pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner le menu #36 (S SRCH).
3. Appuyez brièvement sur la touche [BAND(SET)], puis tournez la molette DIAL pour sélectionner le mode Smart Search désiré (voir ci-dessus).
4. Appuyez brièvement sur la touche [BAND(SET)] pour

sauvegarder le nouveau paramètre, puis appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour retourner au mode d'opération normal.

Activation du smart search

1. Mettez la radio en mode VFO en appuyant sur la touche [V/M(MW)], si nécessaire.
2. Appuyez brièvement sur la touche [S. SCH(ARTS)] pour lancer le balayage Smart Search.
3. és augmente dans la fenêtre régulière du canal mémoire.
4. Suivant le mode sur lequel vous avez configuré l'opération Smart Search (« SINGLE » ou « CONT »), le balayage Smart Search finira, et l'écran LCD returne sur le canal mémoire « C » Smart Search.

1. Pour rappeler les mémoires Smart Search stockées, tournez la molette DIAL ou appuyez sur les touches [UP]/[DWN] du microphone.
2. Si vous trouvez des canaux particuliers que vous souhaitez stocker dans les canaux mémoires standards, suivez les procédures de stockage de mémoire décrites à la page 38.
3. Pour retourner au mode d'opération normal, appuyez simplement sur la touche [V/M(MV)].

Les mémoires Smart Search sont appelées mémoires « douces » ; elles sont perdues si vous sortez du mode Smart Search ou lancez un nouveau balayage Smart Search.

La fonction ARTS™ utilise la signalisation DCS pour informer les deux parties, lorsque vous et une autre station équipée d'ARTS, sont à la portée de communication. Cela peut être particulièrement utile pendant la recherche et des situations de sauvetage, où il est important de rester en contact avec d'autres membres de votre groupe.

Les deux stations doivent se mettre sur le même code DCS (le même chiffre), puis activer leur fonction ARTSTM à l'aide de la commande appropriée pour leur radio. La sonnerie d'alerte peut également être activée, si souhaité.

Chaque fois que vous appuyez sur le commutateur PTT, ou toutes les 25 secondes après que la fonction ARTSTM soit activée, votre radio émet un signal qui comprend un signal DCS (sous-audible) pendant environ 1 seconde. Si l'autre radio est à portée, le bip sonore retentit (si activé) et l'écran affiche l'indication « IN. RNG » au lieu de celle indiquant étant hors de portée « OUT. RNG » dans lequel ARTSTM commence.

Que vous parliez ou pas, l'interrogation continue toutes les 25 secondes jusqu'à ce que vous désactiviez ARTSTM. Toutes les 10 minutes, d'ailleurs, vous pouvez avoir votre radio transmettre votre indicatif par CW, de manière à se conformer aux exigences d'identification. Quand l'ARTSTM est désactivé, la DCS peut aussi être désactivée (si vous ne l'utilisiez pas déjà dans des opérations qui ne sont pas ARTSTM).

Si vous vous déplacez hors de portée pendant plus d'une minute (deux interrogations), votre radio détecte qu'aucun signal n'a été reçu, trois bips sonores retentissent et l'affichage revient sur « OUT. RNG ». Si vous êtes à nouveau à portée, votre radio émet encore un bip sonore et l'écran changera pour afficher l'indication « IN. RNG »

Au cours de l'opération ARTSTM, il n'est pas possible de changer de fréquence d'opération ou d'autres paramètres; vous doivent résilier ARTSTM afin de returner au mode d'opération normal. Il s'agit d'un dispositif de sécurité destiné à éviter toute perte accidentelle de contact en raison de changement de canal, etc.

Opération de base et configuration ARTS™

1. Réglez votre radio et l'autre(s) radio(s) sur le même numéro de code DCS (référez-vous à la page 34).
2. Appuyez et maintenez la touche [S. SCH(ARTS)] pendant 1/2 seconde. Vous pouvez observer l'indication « OUT. RNG » s'afficher sur l'écran LCD. L'opération ARTSTM est maintenant COMMENCE.
3. Toutes les 25 secondes, votre radio transmet une « interrogation » à l'autre station.

Lorsque cette station répond avec son propre signal d'interrogation ARTSTM, l'affichage change et l'indication « IN. RNG » pour confirmer que le code d'interrogation de l'autre station a été reçu en réponse au vôtre.

1. Appuyez et maintenez la touche [S. SCH(ARTS)] pendant 1/2 seconde pour sortir de l'opération ARTSTM et retourner au mode d'opération normal de l'émetteur-récepteur.

Options disponibles pour l'interrogation ARTS™

La fonction ARTSTM peut être programmée pour une interrogation toutes les 25 secondes (valeur par défaut) ou 15 secondes. La valeur par défaut fournit la conservation maximale de la batterie, car le signal d'interrogation est envoyé moins liéquement. Pour modifier l'intervalle d'interrogation :

1. Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde, pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner le menu #3 (AR INT).
3. Appuyez brièvement sur la touche [BAND(SET)], puis tournez la molette DIAL pour sélectionner l'intervalle d'interrogation désirée (15 ou 25 secondes).
4. Appuyez brièvement sur la touche [BAND(SET)] pour sauvegarder le nouveau paramètre, puis appuyez

et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour retourner au mode d'opération normal.

Options disponibles pour l'alerte sonore

La fonction ARTSTM autorise deux types d'alerte sonore (avec l'option supplémentaire de les désactiver), qui vous alerte sur l'état actuel de l'opération ARTSTM. En fonction de cet emplacement et l'ennui potentiel associé avec des bips feux, vous pouvez désirer le mode d'alerte sonore qui s'adapte le mieux à vos besoins. Les choix sont :

INRANG: Les bips sont émis uniquement lorsque la radio confirme d'abord que vous êtes à portée, mais ne reconfirme pas avec des bips par la suite.

ALWAYS: chaque fois qu'une transmission d'interrogation est reçue de l'autre station, les bips d'alerte sont émis.

OFF: Aucun bip d'alerte n'est émis, vous devez regarder l'écran pour confirmer le statut ARTS actuel.

Pour configurer le mode d'alerte sonore ARTSTM, suivez le procédé suivant :

1. Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde, pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner le menu # 2 (AR BEP).
3. Appuyez brièvement sur la touche [BAND(SET)], puis tournez la molette DIAL pour sélectionner le mode d'alerte sonore ARTSTM (voir ci-dessus).
4. Appuyez brièvement sur la touche [BAND(SET)] pour sauvegarder le nouveau paramètre, puis appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde d'opération normal.

Configuration de l'identificateur CW

La fonction ARTSTM comprend un identificateur CW. Toutes les dix minutes durant l'opération ARTSTM, la radio peut être chargée d'envoyer « DE (voitre indicatif) K » si cette fonction est activée. Le champ attribué pour l'indicatif d'appel peut contenir jusqu'à 6 caractères.

Voici comment programmer l'identificateur CW :

1. Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde, pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner le menu #8 (CW WRT).
3. Appuyez brievement sur la touche [BAND(SET)].
4. Appuyez brievement une fois de plus sur la touche [BAND(SET)] pour permettre la saisie de votre indicatif d'appeL.
5. Tournez la molette DIAL d'un clic dans le sens horaire pour commencer la saisie du premier caractère de votre indicatif d'appel.
6. Appuyez brievement sur la touche [BAND(SET)] pour régler le premier caractère de votre indicatef d'appeel.
7. Lorsque le caractère correct a été sélectionné, appuyez brièvement sur la touche [BAND(SET)] pour passer au caractère suivant.
8. Répétez les étapes 6 et 7 autant de fois nécessaire pour compléter la saisie de votre indicatif d'appeil.
9. Appuyez sur la touche [SCAN(SEL)] pour supprimer toutes les données situées après le curseur qui aurait pu être précédemment stockées (de façon erronée).
10. Lorsque vous avez saisi tous les caractères de votre indicatif d'appoint, appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour confirmer l'indicatif d'appoint, puis appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour returner au mode d'opération normal.
11. Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour acceder une fois de plus au mode de configuration, puis tournez la molette DIAL pour selectionner le menu # 7 (CwID).
12. Appuyez brièvement sur la touche, puis tournez la molette DIAL pour sélectionner « TX ON » (pour activer l'identificateur CW).
13. Appuyez brièvement sur la touche [BAND(SET)] pour sauve ourner au mode d'opération normal.

Sixteen mémoires DTMF d'auto numération sont disponibles sur le FT-7900E. Ces mémoires DTMF d'auto numération peuvent stocker jusqu'à 16 caractères d'un numéro de téléphone pour autocommutateur ou pour toute autre utilisation.

Pour charger les mémoires du composeur de numéro DTMF, utiliser la procédure suivante :

1. Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner le menu #14 (DT WRT).
3. Appuyez brièvement sur la touche [BAND(SET)], puis tournez la molette DIAL pour sélectionner le numéro du canal mémoire du composeur DTMF (« d-1 » à « d-16 ») dans lequel vous souhaitez stocker le numéro de téléphone.
4. Appuyez brievement sur la touche [BAND(SET)], puis tournez la molette DIAL pour selectionner le premier chiffre du numero de téléphone que vous souhaitez stocker.
5. Lorsque vous avez sélectionné le correct chiffre, appuyez brièvement sur la touche [BAND(SET)]. Maintenant, tournez la molette DIAL pour sélectionner le second chiffre des 16 chiffres disponibles dans le registre de la mémoire actuel du composteur DTMF.
6. Répétez cette procédure pour chaque chiffre du numéro de téléphone. Appuyez

brièvement sur la touche [SCAN(SEL)] pour supprimer n'importe quelle donnée précédemment stockée après le curseur. Si vous faites une erreur, appuyez sur la touche [DWN] pour reculer le curseur et le placer sur le premier chiffre, puis entrez à nouveau le correct chiffre.

1. Lorsque la saisie de tous les chiffres est terminée, appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour sauvegarder le nouveau paramètre.
2. Si vous souhaitez stocker une autre trame DTMF, tournez la molette DIAL pour sélectionner un autre registre de mémoire DTMF, puis répétez les étapes 2 à 7 ci-dessus.
3. Lorsque toutes les mémoires DTMF requises sont remplies à votre satisfaction, appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour retourner au mode d'opération normal.

Pour émettre le numéro de téléphone en mémoire, utilisez la procédure suivante :

1. Appuyez sur le commutateur PTT
2. Tout en maintenant le commutateur PTT, appuyez sur la touche [UP]/[DWN] pour sélectionner le canal mémoire du composeur DTMF à être émis puis appuyez brièvement sur la touche [BAND(SET)] pour émettre la trame de tonalité.

Une fois que la touche [BAND(SET)] est appuyée à l'étape ci-dessus, vous pouvez relâcher le commutateur PTT, puisque le composeur transmet automatiquement toute la trame DTMF.

La vitesse à laquelle les chiffres DTMF sont envoyés peut être modifiée. Les trois niveaux de vitesse disponibles sont : 50 ms (HIGH : 10 chiffres par seconde), 75 ms (MID : 7 chiffres par seconde), et 100 ms (LOW : 5 chiffres par seconde).

Pour sélectionner la vitesse, utilisez la procédure suivante :

1. Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde, pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner le menu # 13 (DT SPD).
3. Appuyez brièvement sur la touche [BAND(SET)], puis tournez la molette DIAL pour sélectionner la vitesse désirée (50/75/100 ms).
4. Appuyez brièvement sur la touche [BAND(SET)] pour

sauvegarder le nouveau paramètre, puis appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour retourner au mode d'opération normal.

Vous pouvez également définir un délai plus long entre le moment où vous appuyez sur la touche [BAND(SET)] (avec le commutateur PTT enfoncé) et le premier chiffre DTMF est envoyé.

Pour configurer un délambda plus long, utilisez la procédure suivante :

1. Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde, pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner le menu # 12 (DT DLY).
3. Appuyez brièvement sur la touche [BAND(SET)], puis tournez la molette DIAL pour sélectionner le délai désiré (50/100/250/450/750/1000 ms).
4. Appuyez brièvement sur la touche [BAND(SET)] pour

sauvegarder le nouveau paramètre, puis appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour retourner au mode d'opération normal.

Le FT-7900E peut être utilisé pour accéder à un répéteur ou une station de base qui est configuré pour qu'il puisse donner accès au réseau WIRES™ de Vertex Standard (Wide-couverture Internet Repeater Enhancement System), opérant en mode « SRG » (Sister Radio Group).

1. Appuyez brièvement sur la touche [⊗(L)] pour activer la fonction de connexion WIRES™. L'icône «⊗» apparaît sur l'écran.
2. Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde, pour accéder au mode de configuration.
3. Tournez la molette DIAL pour sélectionner le menu # 19 (INT CD).
4. Appuyez brièvement sur la touche [BAND(SET)], puis tournez la molette DIAL pour

Sélectionner le numéro d'accès (CODE « 0 » ~ « 9 », « A », « B », « C », « D », « E (*) », ou « F (#) ») correspondant à celui du répéteur WIRESTM avec lequel vous souhaitez établir un lien Internet (demandez au

propriétaire ou à l'opérateur du répéteur si vous ne connaissiez pas le numéro d'accès au réseau).

1. Appuyez brièvement sur la touche [BAND(SET)] pour sauvegarder le numéro d'accès sélectionné, puis appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour retourner au mode d'opération normal.
2. Avec la fonction de connexion Internet activée (comme dans l'étape 1 ci-dessus), le FT-7900E génère une brève tonalité DTMF (1 seconde) selon votre choix à l'étape 4. Cette tonalité DTMF est envoyée au début de chaque émission pour établir ou maintenir le lien avec le répéteur WIRESTM éloigné.
3. Pour désactiver la fonction de connexion Internet WIRESTM, appuyez encore brièvement sur la touche [ (L)]

Vous pouvez accéder à d'autres systèmes de lien internet (y compris WIRES™ dans le mode « FRG ») qui utilise un signal DTMF pour y accéder.

1. Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde, pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner le menu # 14 (DT WRT).
3. Appuyez brievement sur la touche [BAND(SET)], qui est qu'elles charges des tonalités DTMF que vous souhaitez utiliser pour établir un lien Internet (demandez au propriétaire ou à l'opérateur du répéteur si vous ne connaissiez pas le nombre d'accès au réseau) dans le canal mémoire DTMF désiré.

1) Tournez la molette DIAL pour sélectionner le numéro du canal mémoire du composeur DTMF (« d-1 » à « d-16 »).

2) Appuyez brièvement sur la touche [BAND(SET)]. 3) Tournez la molette DIAL pour sélectionner le code DTMF, puis appuyez brièvement sur la touche [BAND(SET)] pour déplacer le chiffre. 4) Répétez l'étape 3 ci-dessus pour terminer la trame DTMF. 5) Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour sauvegarder le nouveau paramètre puis appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour retourner au mode d'opération normal.

1. Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour accéder au mode de configuration puis tournez la molette DIAL pour sélectionner le menu # 18 (INET).
2. Appuyez brièvement sur la touche [BAND(SET)], puis tournez la molette DIAL pour régler cette option sur « INT. MEM » (pour activer le lien internet alternatif, et « WIRESTM. »)
3. Appuyez brièvement sur la touche [BAND(SET)] pendant 1/2 seconde pour sauvegarder le nouveau paramètre, appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour retourner au mode d'opération normal.
4. Appuyez brièvement sur la touche [ × (L)] pour activer le système de lien internet. L'icone « × × » apparait sur l'écran.
5. Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour accéder au mode de configuration.
6. Tournez la molette DIAL pour sélectionner le menu #20 (INT MR).
7. Appuyez brievement sur la touche [BAND(SET)], puis tournez la molette DIAL pour sélectionner le numéro du canal mémoire du composeur DTMF (« d-1 » à « d-16 ») correspondant à celui du répéteur du lien internet avec lequel vous souhaitez établir un lien internet.
8. Appuyez brievement sur la touche [BAND(SET)] pour sauvegarder le numéro d'accès, puis appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour retourner au mode d'opération normal.
9. Avec la fonction de connexion Internet activée (comme dans l'objet 7 ci-dessus), appuyez sur la touche [⊗(L)] pendant l'émission, pour envoyer les tonalités DTMF selon votre sélection à l'objet 10 (pour établir le lien avec le répéteur du lien internet).
10. Pour désactiver la fonction de lien internet, appuyez une fois de plus sur la touche [⊗(L)].

Limiteur de temps d'émission (TOT)

La fonction de Limiteur de temps d'émission « Time-Out Timer » (TOT) est concise pour forcer l'émetteur-recepteur de se régler en mode de « réception » après une période de temps préconfigurée d'émission en continu (la valeur par défaut est de 6 minutes). Cette fonction empêche votre émetteur-recepteur de transmettre une « onde porteuse morte » pour une longue période de temps dans le cas où le commutateur PTT du microphone est accidentellement coincé sur le mode d'émission.

La période de temps pour le changement vers le mode de réception peut être réglée en incréments de 1 minute, pour n'importe quelle période de temps entre 1 minute et 30 minutes.

Pour modifier la valeur par défaut (6 minutes) de cette période de temps, utilisez la procédure suivante :

1. Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour accéder au mode de configuration
2. Tournez la molette DIAL pour sélectionner le menu #45 (TOT)
3. Appuyez brièvement sur la touche [BAND(SET)], puis réglez la molette DIAL pour sélectionner l'intervalle de temps désirée (entre 1 minute et 30 minutes), ou « OFF ». Vous entendrez un bip sonore, pendant que vous tournez

la molette DIAL, lorsque vous passez la sélection par défaut de 6 minutes.

1. Appuyez brièvement sur la touche [BAND(SET)] pendant 1/2 seconde pour retourner au mode d'opération normal.

Lorsque le limiteur de temps d'émission atteint 10 secondes avant que celui-ci s'éteigne, une alerte sonore retentit pour vous avertir de l'éminence de la fermeture.

Fonction de mise en hors-tension automatique (APO)

La fonction de mise en hors-tension automatique (APO) est complètement la radio après une période de temps configurée par l'utilisateur durant laquelle le commutateur PTT ou les touches sont inactifs. Si vous n'appuyez sur aucun bouton ou touche du panneau avant, tournez la molette DIAL, utilisez des boutons ou des touches du microphone, ou transmettez, tant que l'émetteur-récepteur n'est pas en train de balayer ou est engagé dans la surveillance prioritaire, la radio s'éteint toute seule après la période de temps spécifique. Cette fonction est utile dans la réduction de vidage de la batterie dans une installation mobile, si vous oubliez d'éteindre l'émetteur-récepteur lorsque vous quittez votre véhicule.

Pour activer la fonction APO, utilisez la procédure suivante :

1. Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour accéder au mode de configuration

Fonction de mise en hors-tension automatique (APO)

1. Tournez la molette DIAL pour sélectionner le menu #1 (APO)
2. Appuyez brièvement sur la touche [BAND(SET)], puis tournez la molette DIAL pour régler la période de temps avant le temps arrêt de l'APO (entre 30 minutes et 12 heures en incréments de 30 minutes), ou OFF (la sélection par défaut).
3. Appuyez brievement sur la touche [BAND(SET)] pendant 1/2 seconde pour retourner au mode d'opération normal.

Lorsque l'APO est activé, l'icone « 0 » apparait sur l'écran LCD. S'il n'y a aucune action

de votre part dans l'intervalle de temps programmé, l'icone « 0 » clignote et une alerte sonore retentit 3 minutes avant le temps d'arrêt de l'APO; 3 minutes plus tard, le microprocesseur éteint la radio automatiquement.

Appuyez et maintenez simplement le commutateur PWR (D) pendant 1/2 seconde pour rallumer l'émetteur-récepteur après la mise en hors tension APO, comme d'habitude.

Contrôle de la puissance du microphone

Voulez réduire le niveau d'entrée microphone pendant l'opération sur des fréquences fermement groupées (espacement des canaux de 12,5 ou 15kHz). Cela permet de réduire l'écart de l'émetteur, ce qui minimise les interférences à d'autres utilisateurs.

Pour configurer une largeur de bande plus étroite, utilisez la procédure suivante:

1. Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour accéder au mode de configuration
2. Tournez la molette DIAL pour sélectionner le menu #47 (WID. NAR)
3. Appuyez brièvement sur la touche [BAND(SET)], puis tournez la molette DIAL pour changer l'affichage sur « NARROW »
4. Appuyez brievement sur la touche [BAND(SET)] pendant 1/2 seconde pour retourner au mode d'opération

Pour rétablir le niveau d'entrée normal (plus élevé), Sélectionner « WIDE » à l'étape 3 ci-dessus.

Programmation des attributions des touches

Les fonctions par défaut du FT-7900E ont été attribuées pour « alterner » (appuyer et maintenir) la fonction de la touche [LOW(ACC)] du panneau avant, ainsi que les fonctions des boutons [P1]/[P2]/[P3]/[P4] du microphone (pour le MH-48A6J; les boutons [ACC]/[P]/[P1]/[P2] pour le MH-42B6Js) à l'usine. Celles-ci peuvent être modifiées par l'utilisateur, si vous souhaitez utiliser une autre fonction sur une de ces touches.

Pour programmer la fonction assignée à une touche :

1. Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour accéder au mode de configuration
2. Tournez la molette DIAL pour selectionner l'option du menu à être configuerée (« #27 PRG PNL », « #28 PRG P1, (PRG ACC) », « #29 PRG P2 (PRG P) », « #30 PRG P3 (PRG P1) », ou « #31 PRG P4 (PRG P2) »).
3. Appuyez brièvement sur la touche [BAND(SET)], puis tournez la molette DIAL pour sélectionner la fonction que vous souhaitez attribuer au bouton que vous avez sélectionné à l'objet précédent.
4. Appuyez sur la touche [BAND(SET)] pour sauvegarder le nouveau paramètre, puis tournez la molette DIAL pour sélectionner un autre bouton programmable à modifier si vous le désirez, et répétez les étapes ci-dessus.
5. Appuyez brièvement sur la touche [BAND(SET)] pour sauve ourner au mode d'opération normal.

Pour le menu n° 27 PRG PNL

Fonction	Maintenez la touche [LOW(ACC)]
<WX>	Rappelle les canaux de diffusion météo.
<REV>	Inverse les fréquences d'émission et de réception pendant l'opération en fréquence Split.
<RPTR>	Sélectionne la direction du décalage relais.
<SQ.OF>	Désactive le silencieux, ce qui vous permet d'entendre les signaux faibles qui sont du niveau du bruit de fond.
<LOCK>	Sélectionne les régimes de verrouillage de touche (raccourci du menu # 21: LOCK).
<DIM>	Définit la luminosité de l'affichage.

Programmation des attributions des touches

Pour le menu #28 - #31

Fonction	Appuyez sur le bouton.	Appuyez et maintenez le bouton.
< SQ.OF >	Déactive le silencieux, ce qui vous permet d'entendre les signaux faibles du niveau du bruit de fond.	Déactive le silencieux, ce qui vous permet d'entendre les signaux faibles du niveau du bruit de fond.
< TCAL >	Active la tonalité d'impulsion de 1750 Hz.	Active la tonalité d'impulsion de 1750 Hz.
< SSCH >	Active l'opération Smart Search	---
< ARTS >	Active l'opération ARTSTM	Activer l'opération ARTSTM.
< TN.FQ >	Sélectionne la fréquence de tonalité CTCSS. (raccourci au menu # 44 : TN FRQ).	---
< DCSC >	Sélectionne le code DCS. (raccourci au menu # 9 : DCS.COD).	---
< WX >	Rappelle les canaux de diffusion météo.	---
< RPTR >	Sélectionne la direction du décalage relais.	Sélectionne la direction du décalage relais.
< PRI >	Active le balayage du canal prioritaire (Double Veille).	---
< LOW >	Sélectionne le niveau de sortie de puissance d'émission.	Rappelle les canaux de diffusion météo.
< TONE >	Active l'opération CTCSS ou DCS.	Inverse les fréquences d'émission et de réception pendant l'opération en fréquence Split (relais).
< MHz >	Permet le réglage en incrément de 1 MHz sur la fréquence VFO.	Active le balayage du canal prioritaire (Double Veille).
< REV >	Inverse les fréquences d'émission et de réception pendant l'opération en fréquence Split (relais).	Sélectionne la direction du décalage relais.
< HOME >	Rappelle le canal maison.	Bascule l'affichage du canal mémoire entre le format « Fréquence » et le format « Alphanumeric » .
< BAND >	Change de bande d'opération,	Accède au mode (« menu »).de configuration.
< V/M >	Change la fréquence de contrôle au sein du VFO, du système de mémoire, et le canal maison.	Transfère le contenu VFO dans un registre de mémoire.
< SCAN >	Active le balayage.	Sélectionne le mode de balayage.

Inversion du code DCS

Le système DCS a d'abord été introduit dans la publicité LMR des services à la radio (Land Mobile Radio), où il est maintenant largement utilisé. DCS est parfois appelé par ses différents noms de propriété, tels que DPL (Digital Private Line, une marque déposée de Motorola, Inc.)

DCS utilise un mot code, composé d'une armature de 23-bit, transmis (sous-audible) à un débit de 134,4 bps (bits/sec). Parfois, l'inversion du signal peut se traduire par le complément d'un code à être envoyé ou reçu. Cela empêche le silencieux du récepteur de s'ouvrir avec le DCS étant activé, puisque la série de bits décodés ne correspond pas à celle pour l'opération.

Situations typiques qui pourraient provoquer l'inversion de signal sont les suivantes :

• Raccordement d'un préamplificateur récepteur externe. • Opération grâce à un répéteur. Raccordement d'un amplificateur linéaire externe.

Remarquez que l'inversion de code ne signifie pas que l'un des équipements enumerate ci-dessus est défectueux!

Dans certaines configurations de l'amplificateur, le signal de sortie (phase) est inversé par rapport à l'entrée. Les amplificateurs de petit signal ou de puissance qui ont un nombre impair (1, 3, 5, etc.) des étages d'amplification peuvent donner lieu à l'inversion d'un code de transmission et de réception DCS.

Alors que dans la plupart des circonstances, cela ne devrait pas produire (les conceptions d'amplificateur et les normes de l'industrie en tiennent compte), si vous trouvez que le silencieux de votre récepteur ne s'ouvre pas lorsque vous et l'autre station utilisez un code DCS commun, vous ou l'autre station (mais pas les deux) peuvent essayer ce qui suit :

1. Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner le menu # 10 (DCS. N/R).
3. Appuyez brièvement sur la touche [BAND(SET)], puis tournez la molette DIAL pour sélectionner un des modes suivants:

T/RX N: Encodeur, Normal; Décodeur, Normal

RXR: Encodeur, Normal; Décodeur, Inversé

TXR: Encodeur, Inversé; Décodeur, Normal

T/RXR: Encodeur, Inversé; Décodeur, Inversé

1. Appuyez brièvement la touche [BAND(SET)] pour sauvegarder le nouveau paramètre, puis appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour retourner au mode d'opération normal.

Rappelez-vous de rétablir le paramètre par défaut sur « T/RX N » (Encodeur; Normal, Décodeur; Normal) quand vous avez fini.

Procesde réinitialisation

Dans le cas d'opération erratique de l'émetteur-récepteur, il est possible que les données sur le microprocesseur aient été corrompues. Bien qu'il s'agisse d'une situation très inhabituelle, le seul moyen de les récupérer implique la réinitialisation du microprocesseur. Voici comment y procéder :

1. Éteindre la radio.
2. Appuyez et maintenez la touche [MHz(PRI)] tout en allumant la radio.
3. Tournez la molette DIAL pour sélectionner le menu de réinitialisation :

F-1 SETRST: Réinitialise le mode (Menu) de réglage sur les valeurs par défaut d'usine. F-2 HYPRST: Efface les paramètres de la hyper mémoire et les règle sur les valeurs par défaut d'usine. F-3 MEMRST : Efface les paramètres de la mémoire standards et les règle sur les valeurs par défaut d'usine. F-4 MB RST: Efface l'attribution de bloc mémoire et les règle sur les valeurs par défaut d'usine. F-5 ALLRST: Efface toutes les mémoires et les autres paramètres et les règle sur les valeurs par défaut d'usine.

1. Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde pour compléter le procédé de réinitialisation, une fois que vous avez fait votre choix à l'étape 3.

Vous pouvez transférer toutes les données stockées dans un FT-7900E à un autre FT-7900E en utilisant la fonction pratique de « clonage ». Cela nécessite un cable de clonage construit qui relie les prises de données aux deux émetteurs-receveurs, comme montre ci-dessous.

Pour cloner un émetteur-recepteur à un autre, utilisez la méthode suivante :

1. Insérez le câble de clonage dans la prise de données de chaque émetteur-récepteur.
2. Éteignez les deux radios, puis appuyez et maintenez la touche [MHz(PRI)] sur chaque radio tout en les rallumant.
3. Tournez la molette DIAL de chaque radio pour sélectionner (F-7 CLONE), puis appuyez

et maintenez la touche [BAND(SET)]. L'affichage disparaît pendant un instant, puis l'indication « CLONE » apparait sur l'écran.

1. Sur la radio de destination, appuyez sur la touche [LOW(ACC)]. L'indication « -- RX -- » apparait sur l'écran LCD.
2. Maintenant, sur la radio d'origine, appuyez sur la touche [V/M(MW)]. L'indication « -- TX -- » apparait sur l'écran, et le transfert de données commence immédiatement.
3. Si un problème se manifeste durant le procédé de clonage, « ERROR » apparait. Vérifiez le câble de connexion et essayez encore une fois.
4. Si le clonage est effectué avec succès, « CLONE » apparait sur les deux affichages.
5. Éteignez les deux radios et déconnectez le cable de clonage. Les données de canal et d'opération pour les deux radios sont maintenant identiques. Vous pouvez rallumer les radios et commencer l'opération normale.

Le mode (menu) de configuration du FT-7900E, déjà décrit dans certaines parties de nombreux chapitres précédents, est facile à activer et définir. Il peut être utilisé pour la configuration d'un large éventail de paramètres de l'émetteur-récepteur, dont certains n'ont pas été détaillés précédemment. Utilisez le procédé suivant pour activer le mode (menu) de configuration :

1. Appuyez et maintenez la touche [BAND(SET)] pendant 1/2 seconde, pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner l'option du menu à être réglée.
3. Appuyez brievement sur la touche [BAND(SET)] pour permettre le réglage de l'option sélectionnée, puis tournez la molette DIAL pour effectuer le réglage en question.
4. Appuyez brièvement sur la touche [BAND(SET)] pour sauve ourner au mode d'opération normal.

Vous pouvez voir les petites lettres « HYP » ou « E CH » dans le coin supérieur gauche de l'écran lorsque vous regléz certaines options du menu. Celles-ci

dénotent les caractéristiques spéciales de ces particulières options du menu :

1) « HYP » indique que chaque Hyper Mémoire peut avoir des paramètres distincts qui lui sont assignés relatifs à ce menu; 2) « E CH » indique que chaque mode d'opération (VFO, Canal Mémoire, ou Canal Maison) peut avoir des paramètres distincts qui lui sont assignés relatifs à cette option de menu.

Item #	Menu Item	Fonction	Valeurs disponibles (Par défaut)
1	APO	Choisir le déali d'extinction automatique.	OFF/0.5 H ~ 12.0 H
2	AR BEP	Sélectionne le mode « beep » en ARTS™.	INRANG/ALWAYS/OFF
3	AR INT	Sélectionne l'intervalle de temps entre deux trames de sonlage ARTS™.	25sec/15sec
4	ARS	Active/désactive la fonction décalage relais automatique.	ARS.ON/ARS.OFF (×)
5	BEEP	Active/désactive le tímoin sonore de touches.	KEY/KEY+SC/OFF
6	CLK.SFT	Décalage de la fréquence horloge du CPU.	SFT.ON/SFT.OFF
7	CWID	Active/désactive l'identifant CW en mode ARTS™.	TX ON/TX OFF
8	CW WRT	Permet de charger votre indicatif dans l'identifiant CW.	---
9	DCS.COD	Choix des codes DCS.	104 DCS codes (023)
10	DCS.N/R	Sélection du codage DCS en mode « Normal » ou mode « Inversé ».	TRX N/RX R/TX R/TRX R
11	DIMMER	Réglage de la luminosité de l'afficheur.	DIM 1/DIM 2/DIM 3/DIM.OFF
12	DT DLY	Réglage du déali pour le composteur DTMF.	50MS/100MS/250MS/450MS/750MS/1000MS
13	DT SPD	Réglage de la vitesse d'envoi de la trame du Composteur DTMF.	50MS/75MS/100MS
14	DT WRT	Chargement en mémoire du Composteur DTMF.	---
15	EDG.BEP	Actives ou déselective le tímoin sonore de limite de bande en réglage fréquence par le DIAL.	BEP.ON/BEP.OFF
16	HM/REV	Sélectionne la fonction alternative de la touche [TONE(HM/RV)] et la fonction primaire de la touche [V/M(MW)].	REV/HOME
17	HYPER	Active/désactive la fonction écriture automatique pour les mémoires Hyper.	MANUAL/1-AUTO/AUTO
18	I NET	Choisir le mode Connexion Internet.	INT.COD/INT.MEM
19	INT CD	Choisir le Chiffre d'accès (caractère DTMF) en WIRES™.	CODE 0 ~ 9/A/B/C/D/E/F (CODE 1)
20	INT MR	Choisir le Chiffre d'accès (code DTMF) en système non-WIRES™.	d-1 ~ d16
21	LOCK	Choix des différentes combinaisons de verrouillage des commandes.	LK KEY/LK DIAL/LK K+D/LK PTT/LK P+K/LK P+D/LK ALL
22	MIC	Choix du microphone utilisé.	MH-48/MH-42
23	NAME	Permute entre l'affichage de la « fréquence » et l'affichage du libellé pour les canaux mémoires/Home.	FREQ/ALPHA
24	NM WRT	Mise en place d'un « Libellé » sur un canal mémoire/Home.	---
25	PKT.MIC	Active/désactive l'entrée micro en mode Packet.	MIC.ON/MIC.OFF
26	PKT.SPD	Choix de la vitesse de transfert en mode Packet.	1200bps/9600bps
27	PRG.PNL	Programmation de la fonction alternée (appuyer et maintainir) pour la touché [LOW(ACC)] de la face avant.	WX/REV/RPTR/SQL.OF/LOCK/DIM
28	PRG P1(ACC)	Programmation du bouton du microphone [P1]/[ACC].	SQ.OF/TCAL/SSCH/ARTS/WX/TN.FQ/DCSC/RPTR/PRI/LOW(#31)/TONE(#30)/MHz/REV/HOME/BAND(#28)/V/M(#29)/SCAN
29	PRG P2(P)	Programmation du bouton du microphone [P2]/[P].
30	PRG P3(P1)	Programmation du bouton du microphone [P3]/[P1].
31	PRG P4(P2)	Programmation du bouton du microphone [P4]/[P2].
32	RF SQL	Ajusté le niveau duquelch HF.	OFF/S-2 ~ 9/S-FULL
33	RPT.MOD	Régle le sens du décalage relais.	RPT.OFF/RPT.-/RPT.+ (×)
34	PRI.RVT	Active/désactive la fonction inversion de priorité.	RVT.ON/RVT.OFF
35	RX MOD	Choix du mode de réception.	AUTO/FM/AM
36	S SRCH	Sélectionne le type de balayage en recherche dynamique.	SINGLE/CONT
37	SCAN	Sélectionne le mode de reprise de scan.	TIME/BUSY/HOLD
38	SCN MD	Sélectionne le mode d'action en recherche mémoire.	MEM/ONLY
39	SHIFT	Régle le décalage relais.	0.00 ~ 99.95 MHz (×)
40	SKIP	Sélectionne l'action à faire à la rencontres d'un canal mémoire marqué.	OFF/SKIP/ONLY
41	SPLIT	Active/désactive le codage par tonalité croisée CTCSS/DCS.	SPL.OFF/SPL.ON
42	SQL.TYP	Sélection du mode de tonalité d'encodage et/ou décodage.	OFF/ENC/ENCDEC/REV TN/DCS
43	STEP	Réglage du pas du synthétiseur.	AUTO/5.0 k/10.0 k/12.5 k/15.0 k/20.0 k/25.0 k/50.0 k/100 k
44	TN FRQ	Réglage de la fréquence de la tonalité CTCSS.	50 CTCSS Tones (100 Hz)
45	TOT	Réglage du compteur d'émission.	1 ~ 30 minutes or OFF (6 minutes)
46	VFO.BND	Active ou déselective la limite VFO de la bande courante.	BND.ON/BND.OFF
47	WID.NAR	Réduction du gain micro (et de la déviation).	WIDE/NARROW
48	WX ALT	Active/désactive la fonction recherche automatique sur alerteméto.	ALT.ON/ALT.OFF

: Ce menu peut être valué indépendamment pour chaque bande

RÉGLAGES RELAIS		Menu ITEM	VALEURS DISPONIBLES (PAR DÉFAUT)
Activité/désactive la fonction décalage relais automatique.		4 ARS	ARS.ON/ARS.OFF×
Régle le sens du décalage relais.		33 RPT.MOD	RPT.OFF/RPT.-/RPT.+×
Régle le décalage relais.		39 SHIFT	0.00 ~ 99.95 MHz×
RÉGLAGES CTCSS/DCS/DTMF		Menu ITEM	VALEURS DISPONIBLES (PAR DÉFAUT)
Choix des codes DCS.		9 DCS.COD	104 Standard DCS codes (023)
Sélection du codage DCS en mode « Normal » ou mode « Inversé ».		10 DCS.N/R	TRX N/RX R/TX R/TRX R
Réglage du début pour le composteur DTMF.		12 DT DLY	50MS/100MS/250MS/450MS/750MS/1000MS
Réglage de la vitesse d'envoi de la trame du Composteur DTMF.		13 DT SPD	50MS/75MS/100MS
Chargement en mémoire du Composteur DTMF.		14 DT WRT	-
Active/désactive le codage par tonalité croisiée CTCSS/DCS.		41 SPLIT	SPL.OFF/SPL.ON
Sélection du mode de tonalité d'encodage et/ou decodage.		42 SQL.TYP	OFF/ENC/ENCDEC/REV TN/DCS
Réglage du pas du synthétisieur.		43 STEP	AUTO/5.0 k/10.0 k/12.5 k/15.0 k/20.0 k/25.0 k/50.0 k/100 k
Réglage de la fréquence de la tonalité CTCSS.		44 TN FRQ	50 Standard CTCSS Tones (100Hz)
RÉGLAGES ARTS™		Menu ITEM	VALEURS DISPONIBLES (PAR DÉFAUT)
Sélectionne le mode « beep » en ARTS™.		2 AR BEP	INRANG/ALWAYS/OFF
Sélectionne l'intervalle de temps entre deux trames de sonlage ARTS™.		3 AR INT	25sec/15sec
Active/désactive l'identifient CW en mode ARTS™.		7 CWID	TX ON/TX OFF
Permet de charger votre indicatif dans l'identifiant CW.		8 CW WRT	-
RÉGLAGES MÉRARY		Menu ITEM	VALEURS DISPONIBLES (PAR DÉFAUT)
Permute entre l'affichage de la « fréquence » et l'affichage du libellé pour les canaux mémoires/Home.		23 NAME	FREQ/ALPHA
Mise en place d'un « Libellé » sur un canal mémoire/Home.		24 NM WRT	-
RÉGLAGES SCAN		Menu ITEM	VALEURS DISPONIBLES (PAR DÉFAUT)
Active/désactive la fonction inversion de priorité.		34 PRI.RVT	RVT.ON/RVT.OFF
Sélectionne le type de balayage en recherche dynamique.		36 S SRCH	SINGLE/CONT
Sélectionne le mode de reprise de scan.		37 SCAN	TIME/BUSY/HOLD
Sélectionne le mode d'action en recherche mémoire.		38 SCN MD	MEM/ONLY
Sélectionne l'action à faire à la rencontres d'un canal mémoire marqué.		40 SKIP	OFF/SKIP/MEM
Active/désactive la fonction recherche automatique sur alerte météo.		48 WX ALT	ALT.ON/ALT.OFF
RÉGLAGES POWER SAVE		Menu ITEM	VALEURS DISPONIBLES (PAR DÉFAUT)
Choisir le décai d'extinction automatique.		1 APO	OFF/0.5 H ~ 12.0 H
Réglage du compteur d'émission.		45 TOT	1 ~ 30 minutes or OFF (6 minutes)
RÉGLAGES DISPLAY		Menu ITEM	VALEURS DISPONIBLES (PAR DÉFAUT)
Réglage de la luminosité de l'afficheur.		11 DIMMER	DIM 1/DIM 2/DIM 3/DIM.OFF
RÉGLAGES SWITCH/KNOB		Menu ITEM	VALEURS DISPONIBLES (PAR DÉFAUT)
Active/désactive le témoin sonore de touches.		5 BEEP	KEY/KEY+SC/OFF
Sélectionne la fonction alternative de la touche [TONE(HM/RV)] et la fonction primaire de la touche [V/M(MW)].		16 HM/REV	REV/HOME
Choix des différentes combinaisons de verrouillage des commandes.		21 LOCK	LK KEY/LK DIAL/LK K+D/LK PTT/LK P+K/LK P+D/LK ALL
Programmation de la fonction alternée (appuyer et maintainir) pour la touche [LOW(ACC)] de la face avant.		27 PRG.PNL	WX/REV/PRTR/SQ.OF/LOCK/DIM
Programmation du bouton du microphone [P1]/[ACC].		28 PRG P1(ACC)	SQ.OF/TCAL/SSCH/ARTS/TN.FQ/DCSC/WX/RP/PRI/LOW(#31)/TONE(#30)/MHz/REV/HOME/BAND(#28)/V/M(#29)/SCAN
Programmation du bouton du microphone [P2]/[P].		29 PRG P2(P)
Programmation du bouton du microphone [P3]/[P1].		30 PRG P3(P1)
Programmation du bouton du microphone [P4]/[P2].		31 PRG P4(P2)
RÉGLAGES WIRES™		Menu ITEM	VALEURS DISPONIBLES (PAR DÉFAUT)
Choisir le mode Connexion Internet.		18 I NET	INT.COD/INT.MEM
Choisir le Chiffre d'accès (caractère DTMF) en WIRES™.		19 INT CD	CODE 0 ~ 9/A/B/C/D/E/F (CODE 1)
Choisir le Chiffre d'accès (code DTMF) en système non-WIRES™.		20 INT MR	d-1 ~ d-16
RÉGLAGES DIVERS		Menu ITEM	VALEURS DISPONIBLES (PAR DÉFAUT)
Décalage de la fréquence horloge du CPU.		6 CLK.SFT	SFT.ON/SFT.OFF
Actives ou déselective le témoin sonore de limite de bande en réglage fréquence par le Dial.		15 EDG.BEP	BEP.ON/BEP.OFF
Active/désactive la fonction écriture automatique pour les mémoires Hyper.		17 HYPER	MANUAL/1-AUTO/AUTO
Choix du microphone utilisé.		22 MIC	MH-48/MH-42
Active/désactive l'entrée micro en mode Packet.		25 PKT.MIC	MIC.ON/MIC.OFF
Choix de la vitesse de transfert en mode Packet.		26 PKT.SPD	1200bps/9600bps
Ajusté le niveau du squelch HF.		32 RF SQL	OFF/S-2/S-3/S-4/S-5/S-6/S-7/S-8/S-9/S-FULL
Choix du mode de réception.		35 RX MOD	AUTO/FM/AM
Active ou déselective la limite VFO de la bande courante.		46 VFO.BND	BND.ON/BND.OFF
Réduction du gain micro (et de la déviation).		47 WID.NAR	WIDE/NARROW

Ce menu peut être valué indépendamment pour chaque bande

Menu #1 [APO]

Fonction : Sélectionne l'intervalle de temps avant la mise en hors tension automatique (période de temps avant que la radio s'éteigne).

Valeurs disponibles : OFF/30 minutes - 12 H en incréments de 30 minutes.

Par défaut: OFF (Désactive la fonction APO)

Menu #2 [AR BEP]

Fonction : Sélectionne le mode sonore ARTS.

Valeurs disponibles : INRANG/ALWAYS/OFF

Par défaut: INRANG

INRANG: active la fonction ARTS; un bip sonore fort retentit lorsque l'émetteur récepteur détecte tout d'abord que vous êtes à portée, et un signal sonore faible retentit lorsque l'autre station est hors portée.

ALWAYS: active la fonction ARTS; un bip sonore fort retentit chaque fois qu'une interrogation de l'émission est reçue provenant d'une autre station, et un signal sonore faible retentit une fois lorsque l'autre station est hors portée.

Menu #3 [AR INT]

Fonction : Sélectionne l'intervalle d'interrogation pendant l'opération ARTS.

Valeurs disponibles : 25 sec / 15 sec.

Par défaut : 25 sec.

MENU#4[ARS]

Fonction : Active/désactive la fonction de décalage en relais automatique.

Les valeurs disponibles : ARS. ON/ARS. OFF

Par défaut : Dépend de la bande d'opération.

Menu #5 [BEEP]

KEY: La sonnerie retentit lorsque vous appuyez sur n'importe quelle touche.

KEY+SC: La sonnerie retentit lorsque vous appuyez sur une touche, ou lorsque le balayage s'arrête.

OFF: La sonnerie est désactivée.

Menu #6 [CLK. SFT]

Fonction : Décalage de la fréquence du processeur.

Les valeurs disponibles : SFT. ON/SFT. OFF

Par défaut : SFT. OFF

Cette fonction est seulement utilisée pour déplacer une réponse parasite, si elle devrait tomber sur une fréquence désirée.

Fonction: Active/Désactive l'identificateur CW pendant l'opération ARTS.

Valeurs disponibles : TX ON/TX OFF

Par défaut : TX OFF

Fonction : StockeYOUR indicatif d'applend dans l'identificateur CW. Jusqu'à six caractères peuvent être stockés. Reforez-vous à la page 60 pour plus de détails.

Menu #9 [DCS. COD]

Fonction : Configure le code DCS.

Valeurs disponibles : 104 codes standards DCS.

Par défaut : DCS.023

Menu #10 [DCS. N/r]

Fonction : Sélectionne le codage DCS « Normal » ou « Inversé »

Valeurs disponibles : T/RX N, RX R, TX R, T/RX R

DCS CODE
023	025	026	031	032	036	043	047	051	053
054	065	071	072	073	074	114	115	116	122
125	131	132	134	143	145	152	155	156	162
165	172	174	205	212	223	225	226	243	244
245	246	251	252	255	261	263	265	266	271
274	306	311	315	325	331	332	343	346	351
356	364	365	371	411	412	413	423	431	432
445	446	452	454	455	462	464	465	466	503
506	516	523	526	532	546	565	606	612	624
627	631	632	654	662	664	703	712	723	731
732	734	743	754	-	-	-	-	-	-

Menu #11 [DIMMER]

Fonction : Réglement du niveau de luminosité de l'écran.

Valeurs disponibles : DIM 1/DIM 2/DIM 3/DIM OFF

Par défaut : DIM 1

Menu #12 [DT DLY]

Fonction : Configuration de la période de temps de début du composeur de numéro DTMF.

Valeurs disponibles : 50MS/100MS/250MS/450MS/750MS/1000MS.

Par défaut: 450MS

Menu #13 [DT SPD]

Fonction : Configuration de la vitesse d'envoi du composeur de numéro DTMF.

Valeurs disponibles : 50MS (haute vitesse) / 75MS (vitesse moyenne) / 100MS (faible vitesse) (ms)

Par défaut : 50MS

Menu #14 [DT WRT]

Fonction : Installation des mémoires du composeur DTMF. Référez-vous à la page 61 pour plus de détails.

Menu #15 [EDG. BEP]

Fonction: Active/Désactive la sonnerie de limite de bande tout en sélectionnant la fréquence par l'intermédiaire de la molette DIAL.

Les valeurs disponibles : BEP. ON/BEP. OFF

Par défaut: BEP. OFF

Menu #16 [HM/REV]

Fonction : Sélectionne la fonction alternative (appuyer et maintenir) de la touche [TONE(HM/RV)] et de la fonction primaire (appui bref) de la touche [V/M(MW)].

Valeurs disponibles : REV/HOME

Par défaut : REV

SÉLECTION	Fonction primaire de la touché [V/M(MW)]	Fonction alternative de la touché [TONE(HM/RV)]
REV	Appuyer brièvement sur la touche [V/M(MW)] pour.permuter le contrôle de la fréquence parmi les modes VFO, Mémoire et canal Home.	Appuyer et maintainir la touche [TONE(HM/RV)] pendant 1/2 seconde pour inverser les fréquences émission et réception en mode relais.
HOME	Appuyer brièvement sur la touche [V/M(MW)] pour.permuter le contrôle de la fréquence entre VFO et Mémoire	Appuyer et maintainir la touche [TONE(HM/RV)] pendant 1/2 seconde pour rappeler le canal « Home ».

Menu#17 [HYPER]

Fonction : Active/désactive la fonction d'écriture automatique pour la mémoire Hyper.

Valeurs disponibles : MANUAL/1-AUTO/AUTO

Par défaut: 1-AUTO.

MANUAL : désactive la fonction d'écriture automatique.

1-AUTO: active la fonction d'écriture automatique de la mémoire Hyper « 1 » uniquement. Les données de la mémoire Hyper changent automatiquement lorsque la configuration de la radio est modifiée (telles que le changement de mode, changement de bande, etc.). Désactive la fonction d'écriture automatique de la mémoire Hyper « 2 » à « 5 »

AUTO: active la fonction d'écriture automatique de toutes les mémoires Hyper.

Menu #18 [INET]

Fonction : Sélectionne le mode de connexion Internet.

Les valeurs disponibles : INT. COD/INT. MEM

Par défaut: INT. COD

INT. COD: Configure le mode de connexion Internet pour l'accès WIRESTM.

INT. MEM: Configure le mode de connexion Internet pour l'accès à d'autres systèmes de connexion Internet (trame DTMF).

Menu #19 [INT CD]

Fonction : Sélectionne le numéro d'accès (chiffres DTMF) pour l'opération WIRES™.

Valeurs disponibles: CODE « 0 » ~ CODE « 9 », CODE « A », CODE « B », CODE « C », CODE « D », CODE « E », CODE « E(*) », CODE « F(#) »

Par défaut: CODE « 1 »

Menu #20 [INET M]

Fonction : Sélectionne le numéro d'accès (code DTMF) pour avoir accès à un système de lien Internet qui n'est pas WIRES™.

Valeurs disponibles : d-1 ~ d-16.

Par défaut : d-1.

Menu #21 [LOCK]

Fonction : Sélectionne la combinaison de contrôle de verrouillage.

Valeurs disponibles : LK KEY/LK DIAL/LK K+D/LK PTT/LK P+K/LK P+D/LK ALL

Par défaut: LK K+D

LK KEY: les touches du panneau avant et les boutons du microphone sont verrouillés (sauf pour le commutateur PTT).

LK DIAL : uniquement le panneau avant de la molette DIAL est verrouillé.

LK K+D: La molette DIAL et les touches (y compris le bouton du microphone) sont verrouillées.

LK PTT: Le commutateur PTT est verrouillé (TX n'est pas possible).

+ K : Le commutateur PTT et les touches du panneau avant (y compris le bouton du microphone) sont verrouillés.

LK P + D : Le commutateur PTT et la molette DIAL sont verrouillés.

LK ALL : tout ce qui est mentionné est verrouillé.

Menu #22 [MIC]

Fonction : Sélectionne le type de microphone à être utilisé.

Valeurs disponibles : MH-48/MH-42

Par défaut: MH-48.

Fonction : Bascule l'indication de l'affichage entre la « fréquence » et les étiquettes « alphanumériques » du canal.

Valeurs disponibles : FREQ/ALPHA.

Menu #24 [NM WRT]

Fonction : Stocke les étiquettes alphanumériques pour les canaux Mémoire et Maison. Référez-vous à la page 40 pour plus de détails.

Menu #25 [PKT. MIC]

Fonction : Active/désactive l'entrée du microphone pendant l'opération Packet.

Les valeurs disponibles : MIC. ON/MIC. OFF

Par défaut: MIC. OFF

Menu #26 [PKT. SPD]

Fonction : Configure les circuits de l'émetteur-récepteur pour le début en bauds du Packet.

Valeurs disponibles: 1200bps/9600bps.

Par défaut : 1200bps

Menu #27 [PRG. PNL]

Fonction : Programmation de la fonction alternative (appuyer et maintenir) du panneau avant de la touche [LOW(ACC)]. Référez-vous à la page 67 pour plus de détails.

Les valeurs disponibles : WX/REV/RPTR/SQ/OFF/LOCK/DIM

Par défaut: WX

Fonction: Programmation de l'attribution du bouton [P1]/[ACC] du microphone. Référez-vous à la page 67 pour plus de détails.

Valeurs disponibles : SQ. OF/TCAL/SSCH/ARTS/TN. FQ/DCSC/WX/RPTR/PRI/LOW/TONE/MHz/REV/HOME/BAND/(V/M)/SCAN.

Par défaut : BAND

Fonction : Programmation de l'attribution du bouton [P2]/[P] du microphone. Référez-vous à la page 67 pour plus de détails.

Valeurs disponibles : SQ. OF/TCAL/SSCH/ARTS/TN. FQ/DCSC/WX/RPTR/PRI/LOW/TONE/MHz/REV/HOME/BAND/(V/M)/SCAN.

Par défaut : V/M.

Menu #30 [PRG P3 (PRG P1)]

Fonction : Programmation de l'attribution du bouton [P3]/[P1] du microphone. Référez-vous à la page 67 pour plus de détails.

Valeurs disponibles : SQ. OF/TCAL/SSCH/ARTS/TN. FQ/DCSC/WX/RPTR/PRI/LOW/TONE/MHz/REV/HOME/BAND/(V/M)/SCAN.

Par défaut : TONE

Menu #31 [PRG P4 (PRG P2)]

Fonction : Programmation de l'attribution du bouton [P4]/[P2] du microphone. Référez-vous à la page 67 pour plus de détails.

Valeurs disponibles : SQ. OF/TCAL/SSCH/ARTS/TN. FQ/DCSC/WX/RPTR/PRI/LOW/TONE/MHz/REV/HOME/BAND/(V/M)/SCAN.

Par défaut : LOW

Menu #32 [RF SQL]

Fonction : Règle le niveau du seuil RF SQL.

Les valeurs disponibles : OFF/S-2/S-3/S-4/S-5/S-6/S-7/S-8/S-9/S-FULL

Par défaut : OFF

Menu #33 [RPT. MOD]

Fonction : Configure la direction du décalage relatif

Valeurs disponibles : RPT. OFF/RPT. - / RPT. +

Par défaut : Dépend de la bande d'opération.

Menu #34 [PRI. RVT]

Fonction : Active/Désactive la fonction de retour à la priorité.

Les valeurs disponibles: RVT. ON/RVT. OFF

Par défaut: RVT. OFF

Menu #35 [RX MOD]

Fonction : Sélectionne le mode de réception.

Valeurs disponibles : AUTO/FM/AM.

Par défaut : AUTO (le mode change automatiquement conformément à la fréquence d'opération).

Fonction : Sélectionne le mode balayage Smart Search.

Valeurs disponibles : SINGLE/CONT.

Par défaut : SINGLE

SINGLE: L'émetteur-récepteur balaie la bande courante une fois dans chaque direction, commençant avec la fréquence actuelle. Tous les canaux où il y a de l'activité (jusqu'à 15 dans chaque direction) sont chargés dans les mémoires Smart Search; Que l'ensemble des 31 mémoires soient remplies ou pas, la recherche s'arrête au bout d'un balayage dans chaque direction.

L'émetteur-récepteur fait un seul passage dans chaque direction comme en mode « SINGLE » mais si tous les 31 canaux ne sont pas remplis après le premier balayage, la radio continue à balayer jusqu'à ce qu'ils soient tous pourvus.

Fonction : Sélectionne le mode de reprise du balayage.

Valeurs disponibles : TIME/BUSY/HOLD

Par défaut: BUSY

BUSY: Le balayage s'arrête sur un signal qu'il détecte. Deux secondes après que l'onde-porteuse ait diminué parce que l'autre station a cessé d'émettre, le balayage reprend.

TIME: Le balayage s'arrête sur un signal qu'il détecte, et y reste pendant cinq secondes. Si vous ne prenez pas de mesures pour désactiver le balayage pendant cette période de temps, le balayage reprend même si les stations sont toujours actives.

HOLD: Le balayage s'arrête lorsqu'un signal est reçu, et ne recommence pas.

Menu #38 [SCN MD]

Fonction : Sélectionne le mode de sélection de balayage de canal mémoire.

Valeurs disponibles : MEM/ONLY

Par défaut: MEM

MEM: Le balayage « occulte » les canaux annexés pendant le balayage.

ONLY: Le balayage balaie seulement les canaux annexés (Liste de balayage préférentiel).

Menu #39 [SHIFT]

Fonction: Configure l'ampleur du décalage relatif.

Valeurs disponibles: 0,00 - 99,95 MHz (incrément de 50 kHz)

Par défaut: Dépend de la bande d'opération.

Fonction : Sélectionne ce qui arrive à un canal mémoire « annexe »

Valeurs disponibles : OFF/SKIP/ONLY

Par défaut : OFF

OFF: Tous les canaux mémoires sont balayés (les annexes sont ignorées).

SKIP: Le balayage « occulte » les canaux annexés pendant le balayage.

ONLY: Le balayage ne comprend que les canaux annexés pendant le balayage (Préférentiel)

Fonction: Active/Désactive le codage split CTCSS/DCS

Les valeurs disponibles : SPL. OFF/SPL. ON

Par défaut : SPL. OFF

Lorsque l'option du mode de configuration est régée sur « SPL. ON », vous verrez que les paramètres suivants additionnels après le paramètre « DCS » pendant la sélection du menu # 42 : SQL. TYP.

D: Encodeur DCS tableau

(L'icône « DCS » clignote pendant l'opération.)

ENC DCS : Encode un code DCS et encode la tonalité CTCSS.

(Les icônes « DCS » et « ENC » apparaissent pendant l'opération.)

D-DEC: Encode un code DCS et encode la tonalité CTCSS

(L'icône « DCS » clignote et l'icône « DEC » apparaît pendant l'opération)

Sélectionnez le mode d'opération désiré parmi les sélections montrées ci-dessus.

Menu #42 [SQL. TYP]

Fonction: Sélectionne la tonalité de l'encodeur et/ou le mode du décodeur.

Valeurs disponibles : OFF/ENC/ENCDEC/REV TN/DCS

Par défaut : OFF

ENC: Encodeur CTCSS

ENC DEC: Encodeur/Decodeur CTCSS.

REV TN: Décodeur CTCSS Inversé

DCS: Encodeur DSC/Décodeur

Fonction : Configure les incréments du synthétiseur.

Valeurs disponibles : AUTO/5,0 k/10,0 k/12,5 k/15,0 k/20,0 k/25,0 k/50,0 k/100 k

Par défaut : Dépend de la bande d'opération.

Remarque : Les incréments 5kHz et 15kHz ne sont pas disponibles pour une utilisation au-dessus de 700MHz.

Fonction : Configure la fréquence de tonalité CTCSS.

Valeurs disponibles : 50 tonalités standards CTCSS

Par défaut: 100Hz

Remarque : Cette option du menu peut indépendamment être définie pour chaque bande et indépendamment dans chaque mémoire.

CTCSS TONE FREQUENCY (Hz)
67.0	69.3	71.9	74.4	77.0	79.7
82.5	85.4	88.5	91.5	94.8	97.4
100.0	103.5	107.2	110.9	114.8	118.8
123.0	127.3	131.8	136.5	141.3	146.2
151.4	156.7	159.8	162.2	165.5	167.9
171.3	173.8	177.3	179.9	183.5	186.2
189.9	192.8	196.6	199.5	203.5	206.5
210.7	218.1	225.7	229.1	233.6	241.8
250.3	254.1	-	-	-	-

Menu #45 [TOT]

Fonction : Configure la période de temps TOT.

Valeurs disponibles : 1-30 minutes ou OFF

Par défaut : 6 minutes

Fonction : Sélectionne ou désactive la bande limite VFO pour la bande actuelle.

Les valeurs disponibles : BND. ON/BND. OFF

Par défaut: BND. ON

BND. ON: Lorsque la fréquence VFO atteint la limite de haut de la bande actuelle, la fréquence VFO va passer à la limite de la bande de bas de la bande actuelle (ou vice versa).

BND. OFF : Lorsque la fréquence VFO atteint la limite de haut de la bande actuelle, la fréquence VFO va passer à la limite de la bande suivante de bas (ou vice versa).

Menu #47 [WID. NAR]

Fonction : Réduire la puissance du microphone (et l'écart).

Valeurs disponibles : WIDE/NARROW.

Par défaut : WIDE

Remarque : Cette option du menu peut indépendamment être définie pour chaque bande.

Menu#48 [WXALT]

Fonction : Active/désactive la fonction de balayage d'alerte météo

Les valeurs disponibles : ALT. ON/ALT. OFF

Par défaut: ALT. OFF

Paramétres d'opération du mode de PRE configuration automatique

FREQUENCY RANGE (MHz)	MODE	STEP
108.000 - 137.000	AM	25 kHz
137.000 - 160.600	FM	12.5 kHz
160.600 - 162.025	FM	25 kHz
162.025 - 174.000	FM	12.5 kHz
174.000 - 222.000	FM	50 kHz
222.000 - 300.000	FM	12.5 kHz
300.000 - 320.000	AM	25 kHz
320.000 - 420.000	FM	12.5 kHz
420.000 - 430.000	FM	12.5 kHz
430.000 - 440.000	FM	25 kHz
440.000 - 470.000	FM	12.5 kHz
470.000 - 520.000	FM	50 kHz
700.000 - 800.000	FM	50 kHz
800.000 - 999.990	FM	12.5 kHz

Dispositions pour les produits et électriques

Tous les produits portant le symbole (Poubelle barrée d'une croix) ne doivent pas être mis avec les ordures ménagères.

Les produits électriques et électroniques doivent être recyclés dans un centre de traitement où ils seront triés.

En Europe, contactez votre fournisseur ou distributeur pour les informations concernant la collecte de ceux-ci.

Copyright 2010

VERTEX STANDARD CO., LTD.
