FT 270 - Émetteur-récepteur radio portable YAESU - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Émetteur-récepteur VHF/UHF portable
Caractéristiques techniques principales	Fréquences VHF : 144-148 MHz, UHF : 430-450 MHz
Alimentation électrique	Batterie rechargeable Ni-MH 7.2V 1400mAh
Dimensions approximatives	130 x 60 x 30 mm
Poids	Environ 300 g (avec batterie)
Compatibilités	Compatible avec les accessoires Yaesu et certains accessoires tiers
Type de batterie	Ni-MH (Nickel-Métal Hydrure)
Tension	7.2 V
Puissance	5W (max) en VHF et UHF
Fonctions principales	Fonctionnalités de communication simplex et duplex, scan des fréquences, CTCSS/DCS
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente Yaesu
Sécurité	Utiliser uniquement des accessoires approuvés pour éviter les dommages
Informations générales utiles	Vérifier la législation locale sur l'utilisation des radios amateurs avant l'achat

FOIRE AUX QUESTIONS - FT 270 YAESU

Comment allumer le YAESU FT 270 ?

Appuyez sur le bouton 'ON/OFF' situé sur le panneau avant de l'appareil.

Comment régler la fréquence sur le YAESU FT 270 ?

Utilisez le bouton 'Tuning' pour régler la fréquence souhaitée. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la fréquence et dans le sens inverse pour la diminuer.

Pourquoi je n'entends pas de son lorsque je reçois un appel ?

Vérifiez que le volume est réglé à un niveau adéquat en utilisant le bouton de volume. Assurez-vous également que l'antenne est correctement connectée.

Comment changer la batterie du YAESU FT 270 ?

Retirez le couvercle de la batterie en dévissant les vis. Remplacez la batterie par une nouvelle du même type, puis remettez le couvercle en place.

Que faire si le YAESU FT 270 ne se charge pas ?

Vérifiez que le chargeur est correctement connecté à l'appareil et à une source d'alimentation. Si le problème persiste, essayez avec un autre chargeur ou remplacez la batterie.

Comment réinitialiser le YAESU FT 270 aux paramètres d'usine ?

Appuyez simultanément sur les boutons 'F' et 'P1' pendant environ 5 secondes pour réinitialiser l'appareil.

Le YAESU FT 270 ne transmet pas, que faire ?

Assurez-vous que l'appareil est en mode de transmission et que le microphone est correctement connecté. Vérifiez également que vous avez la fréquence et la puissance de transmission correctes.

Comment programmer des canaux sur le YAESU FT 270 ?

Accédez au mode de programmation en appuyant sur le bouton 'VFO/MR'. Choisissez le canal souhaité et entrez la fréquence, puis appuyez sur le bouton 'MR' pour mémoriser.

Quels types de fréquences puis-je utiliser avec le YAESU FT 270 ?

Le YAESU FT 270 peut fonctionner sur les bandes de fréquence VHF/UHF, généralement entre 144 MHz et 148 MHz pour VHF et 430 MHz à 450 MHz pour UHF.

Comment utiliser la fonction de scan sur le YAESU FT 270 ?

Pour activer la fonction de scan, appuyez sur le bouton 'SCAN' et sélectionnez les canaux que vous souhaitez inclure dans le scan. Appuyez à nouveau sur 'SCAN' pour démarrer le scan.

MODE D'EMPLOI FT 270 YAESU

MANUEL d'operation

VERTEX STANDARD CO., LTD.

4-8-8 Nakameguro, Meguro-Ku, Tokyo 153-8644, Japan

VERTEX STANDARD

US Headquarters

Description générale 1

Accessoires & Options 2

Accessoires fournis 2 Options dispensables 2

Contrôle & Connecteurs 3

Panneau supérieur et avant 3 LCD. Panneau latéral 4 Fonctions du clavier 5

Installation des accessoires 8

Installation d'antenne 8 Installation de la batterie FNB-83 8 Chargement de batterie 9 Indicateur de batterie basse 10 Installation Clip ceinture 11 Installation du boîtier alcaline FBA-25A (En option). 11

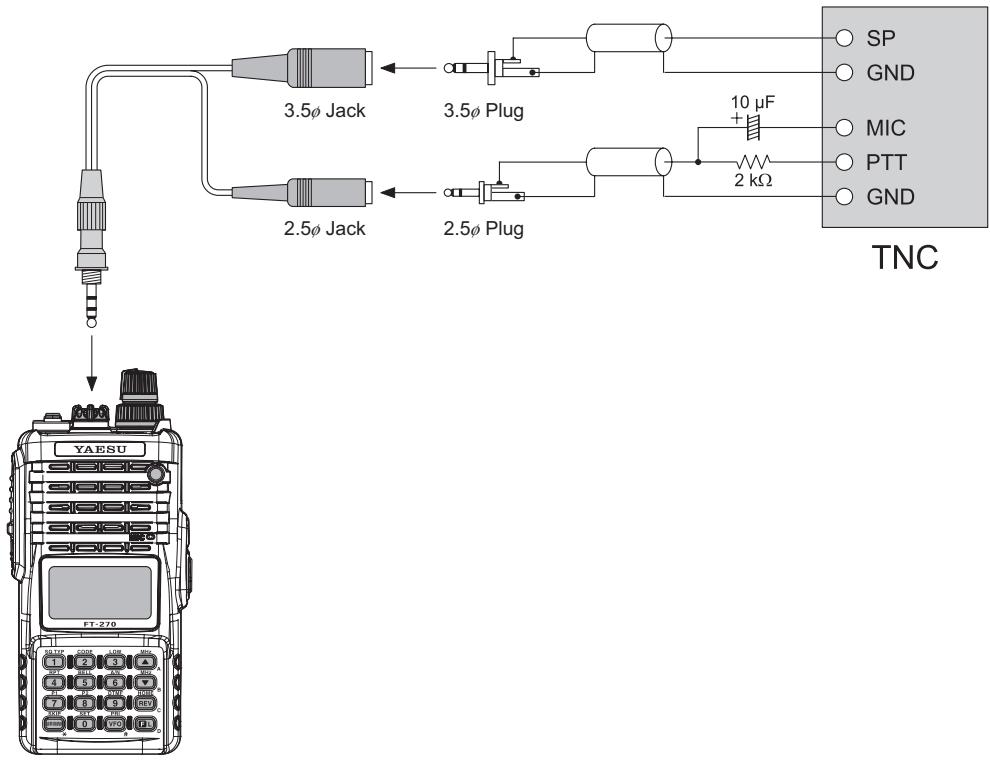

Interface de Paquet 12

Opération 13

Mise en tension et en hors-tension 13 Réglage du volume audio. 13 Réglage du silencieux 14 Fréquence de navigation 14 Transmission 16

Opérations avancées 18

Verrouillage du clavier 18 Eclairage du clavier et de l'écran LCD 19 Désactivation du témoin sonore du clavier 19 Silencieux RF 20 Vérification de la tension de batterie 20

Opération en relais 21

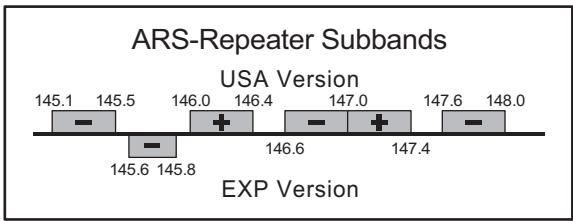

Décalages relais. 21 Décalage Relais automatique - Automatic Repeater Shift (ARS). 21 Activation du décalage relais manuel 22 Mode VFO Split 23

Opération CTCSS/DCS/EPCS. 25

Opération CTCSS 25 Operation DCS 26 Balayage de la recherche de tonalité 27 Opération EPCS (Enhanced Paging & Code Squelch) 28 Opération de la sonnerie CTCSS / DCS / EPCS....30 Operation Split Tone 31 Appel à tonalité (1750 Hz) 32

Mémoire Mode 33

Mémoire de stockage 33 Rappel de mémoire 34 Canal Mémoire Maison. 35 Étiquetage des mémoires 35 Réglage du décalage de mémoire 37 Suppression de mémoires 38

Opération bloc mémoire 38 Déplacement des données de mémoire vers le VFO 39 Mode mémoire seulement 40 Canaux de bulletins météorologiques 40

Balayage 41

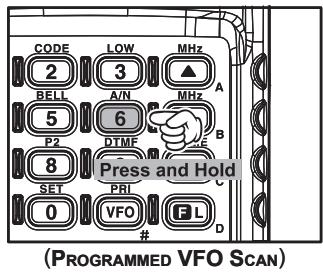

Balayage VFO. 42 Balayage VFO manuel 42 Balayage VFO programme 42 Balayage de mémoire 43 Comment occulter (Omettre) un canal pendant une opération de balayage de mémoire 44 Balayage de mémoire préférentiel 44 Balayage du bloc mémoire 45 Balayage de mémoire programmable (Limits de bande) - Programmable (Band Limit) Memory Scan (PMS) 46 Balayage du « canal prioritaire » (Double Veille)...47 Eclairage automatique lors de l'arrêt de balayage...49 Alerte sonore de limite de bande. 50 Balayage de l'alerte météo. 51

Fonction d'urgence. 52

Opération du canal d'urgence 52 Fonction d'identification automatique de secours (EAI).

La fonction Smart Search. Fonction de connexion internet 57

ARTSTM (Automatic Range Transponder System) 59 Operation DTMF 63 Opération du télécommandeur DTMF (Nécessite l'option FTD-7) 65

Divers paramètres 69

Mot de passe 70 Programmation des attributions des touches 70 Modification des incréments des canaux 71

Configuration de l'économiseur de batterie en réception 71

Économiseur de la batterie à l'émission 72 Désactivation de l'indicateur LED BUSY/TX. 72

Fonction de mise en hors-tension automatique (APO) 73

Émetteur Time-Out Timer (TOT) 74 Busy Channel Lock-Out (BCLO) - Canal occupé bloqué 74 Inversion du code DCS 75 Changement du niveau d'écart de transmission.... 76

Procédé de réinitialisation 77

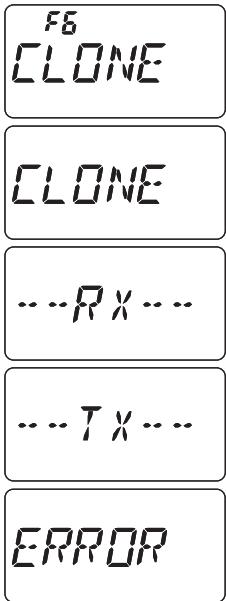

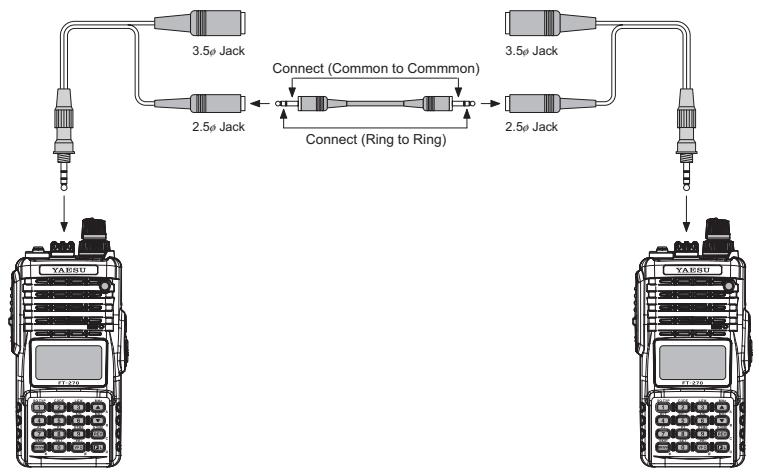

Clonage. 78 Mode (Menu) de configuration 79 Spécifications 94 Installation du téléviseur DTMF (En option)...95

Attention en cas d'utilisation

Cet émetteur-récepteur fonctionne sur des fréquences qui ne sont généralement pas autorisées.

En ce qui concerne l'usage effectif, l'utilisateur doit posséder une licence de radio amateur.

L'utilisation est autorisée uniquement dans les bandes de fréquences qui sont allouées aux radios amateurs.

Liste des pays d'utilisation
AUT	BEL	BGR	CYP	CZE
DEU	DNK	ESP	EST	FIN
FRA	GBR	GRC	HUN	IRL
ITA	LTU	LUX	LVA	MLT
NLD	POL	PRT	ROM	SVK
SVN	SWE	CHE	ISL	LIE
NOR	-	-	-	-

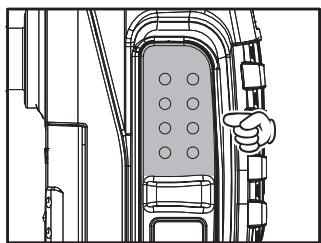

Parlez dans le microphone dans un niveau de voix normal tout en appuyant sur le commutateur PTT.

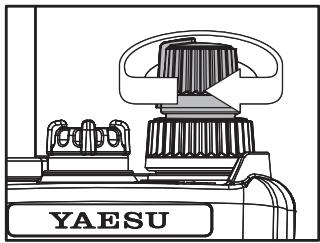

MOLETTE DE MISE EN TENSION ET DE VOLUME

Tournez la molette POW/VOL bouton pour allumer la radio et régler le volume audio.

② [MOLETTE DE FREQUENCYDIAL]

Tourner la molette DIAL pour sélectionner la fréquence d'opération.

MICROPHONE

Appuyez et maintenez la touche [F/L] enfoncée pendant une seconde pour verrouiller toutes les touches de fonction à l'exception de la molette VOL et les commutateurs PTT et T-CALL.

Appuyez sur le commutateur T-CALL Switch pour activer le T-Call (1750 Hz).

Vue d'ensemble des touches

	Appuyez sur la touche	Appuyez sur [F/L] + touche	Appuyez et maintenez la touche
SQ TYP1	Entrée du caractère « 1 » de la fréquence	Active la fonction d'opération CTCSS ou DCS	Active et désactive le bloc mémoire du canal météo de diffusion
CODE2	Entrée du caractère « 2 » de la fréquence	Sélectionne la tonalité CTCSS ou numéro de code DCS	Active la fonction ARTS.
LOW3	Entrée du caractère « 3 » de la fréquence	Sélectionne le niveau de sortie de puissance de transmission désiré.	Active la fonction Smart Search
RPT4	Entrée du caractère « 4 » de la fréquence	Sélectionne la direction du changement de fréquence de la liaison montantependant l'opération du répéteur.	Active la fonction d'urgence.
BELL5	Entrée du caractère « 5 » de la fréquence	Sélectionne la sonnerie de répetitions CTCSS/DCS.	—
A/N6	Entrée du caractère « 6 » de la fréquence	Bascule l'affichage entre l'indication « Fréquence » et « l'étiquette Alphanumeric » du canal.	Démarre le balayage programmable dans l'ordre croissant (vers une fréquence plus élevé ou un numéro de canal plus élevé).
P17	Entrée du caractère « 7 » de la fréquence	Sélectionnez le mode de reprise de balayage.	—
P28	Entrée du caractère « 8 » de la fréquence	Sélectionne le mode d'éclairage de l'écran LCD et du clavier.	—
DTMF9	Entrée du caractère « 9 » de la fréquence	Sélectionne le mode DTMF.	—
SET0	Active la connexion Internet. Entrée du caractère « 0 » de la fréquence	Engage le mode de configuration (Menu).	Active la sélection du code d'accès Internet.
SKIPMR/MW	Règle le contrôle de fréquence sur le mode de rappel de mémoire. Active le mode de réglage de mémoire tout en étant en mode de rappel de mémoire.	Sélectionne le mode de selection du canal à occulter dans le balayage de mémoire.	Active le mode « Mémoire écrite » (pour le stockage du canal mémoire).
PRIVOF	Définit le contrôle de fréquence en mode VFO. Bascule entre le VFO entre « VFO A » et « VFO B » tout en étant en mode VFO.	Active la fonction prioritaire (Double Veille).	Sélectionne la largeur de bandepour le balayage VFO.Sélectionne le bloc mémoire tout en étant en mode de rappel de mémoire.
MHz	Augmente la fréquence VFO d'un palier ou déplace le canal mémoire au niveau supérieur suivant.	Règle la fréquence VFO d'un incrément de 1 MHz vers la hausse.	Démarre le balayage dans l'ordre croissant (vers une fréquence plus élevé ou un numéro de fréquence élevé).
MHz▼	Diminue la fréquence VFO par une étape ou un canal mémoire à l'autre le plus bas de canal.	Tunes la fréquence VFO à la baisse par incrément de 1 MHz.	Démarre le balayage dans l'ordre décroissant (vers une fréquence plus BASSE ou un numéro de canal inférieur)

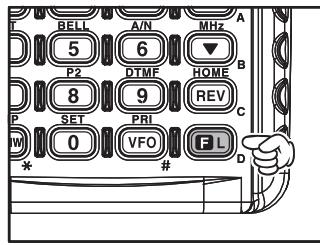

HOMEREV	Inverse les fréquences de transmission et de réception tout en travaillant par l'intérémière d'un répéteur.	Règle sur le canal maison (fréquence préféree).	—
BL	Active la fonction « supplant » de la touche.	Déactivé la fonction « supplant » de la touche	Active la fonction de verrouillage.

Le FT-270E est un portatif compact FM à haute performance submersible Ø offrant un maximum de cinq watts de puissance HF et une foule de fonctions pratiques pour la bande amateur 2m.

Les nouvelles fonctions palpitantes du FT-270E sont Enhanced Paging and Code Squelch (EPCS), qui vous permet d'appeler une station donnée par téléviseur et de seulement recevoir des appels provenant de cette station, si vous le désirez. Une autre nouvelle fonction est une fonction de sécurité à l'aide d'un mot de passe, qui vous permet d'allumer et d'utiliser votre émetteur-récepteur seulement après avoir entré le mode de passe.

D'autres fonctions additionnelles comprennent un accès pratique à une touche au WIRES™ de Vertex Standard (Wide-Coverage Internet Repeater Enhancement System), un commutateur Time-Out Timer (TOT), une mise en hors tension automatique (APO) et un décalage de relais automatique (ARS). Il y a aussi un exclusif de Vertex Standard : l'ARTSM (Auto-Range Transponder System) qui alerte l'utilisateur lorsque vous vous déplacez hors de portée des communications avec un autre station équipée de ARTSTM, en y incluant des dispositions pour la réduction de l'écart de transmission dans les zones de congestion élevée. Et un circuit de silencieux HF qui permet au propriétaire de configurer le silencieux afin qu'il s'ouvre lorsque le paramètre programmé du S-Meter est atteint, ce qui réduit ainsi les conjectures dans la configuration du seuil du silencieux.

Nous vous remercions d'avoir acheté ce FT-270E, et je vous encourage à lire ce manuel attentivement afin d'en apprendre davantage sur les nombreuses caractéristiques intéressantes de votre nouveau portatif émetteur-récepteur Vertex Standard!

Spécification IPX7 pour submersion : 3 pieds pendant 30 minutes

Accessions fournis

FNB-83 Batterie rechargeable Metal-Nickel Hydride 7,2 V, 1400 mAh NC-88* Adaptateur AC YHA-68 Antenne Retrait rapide du clip de ceinture Manuel d'opération Carte de garantie

Options disponibles

FNB-83 Batterie rechargeable Metal-Nickel Hydride 7,2 V, 1400 Mah NC-88B/C/U Adaptateur AC CD-47 Chargeur de bureau rapide (3 heures) PA-43B/C/U Adaptateur AC (CD-47) FBA-25A Boîtier cellulaire de batterie pour 6 piles « AA » Alcaline (non fourni) CN-3 Adaptateur BNC-to-SMA CT-91 Adaptateur Microphone MH-57A4B Haut-parleur/Microphone MH-73A4B Haut-parleur/Microphone étanche VC-27 Écouteur/microphone VC-24 Casque VOX FTD-7 Télécommande DTMF

• Le suffixe « B » est à utiliser avec le VAC 100-120, le suffixe « C » est à utiliser avec le VAC 230-240, et le suffixe « U » est à utiliser avec le VAC 230.

La disponibilité des accessoires varie : certains accessoires sont fournis en standard selon la réglementation et les exigences locales, d'autres ne sont disponibles que dans certaines régions. Ce produit est conçu pour fonctionner de manière optimale lorsqu'il est utilisé avec des accessoires authentiques de Standard Vertex. Vertex Standard n'est responsable de chaque dommage et / ou accidents subis par ce produit que ce soit un incendie, une fuite ou l'explosion d'une batterie, etc., causé par le dysfonctionnement d'un accessoire qui n'est pas de Vertex Standard. Consultez votre concessionnaire Vertex Standard pour plus de détails concernant ces normes et les nouvelles options disponibles. La connexion de tout accessoire non approuvé par Vertex Standard qui provoquerait un dommage annule la garantie limitée de cet appareil.

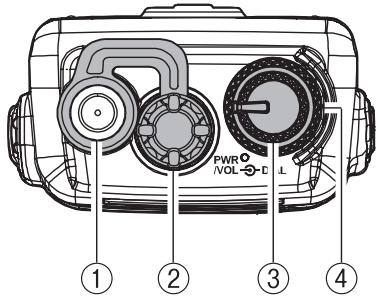

Prise d'antenne

Connectez l'antenne en caoutchouc fournie (ou d'une autre antenne représentant une impédance de 50 Ohm) ici.

Prise MIC/SP

La prise à quatre conducteurs miniatures fournit des points de connexion pour le microphone audio, l'écouteur audio, PTT, et la masse.

Ne laissez pas le FT-270E être submergé dans de l'eau avec le couvercle en plastique au-dessus de la prise MIC/SP enlevé.

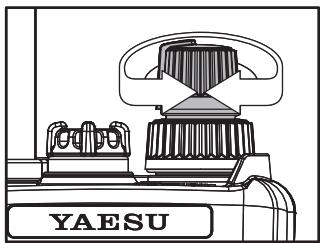

③ Molette VOL/PWR

Tournez cette commande vers la droite pour allumer la radio et augmenter le volume. Tournez-la dans le sens antihoraire jusqu'à ce que vous entendiez un clic et la radio s'éteint.

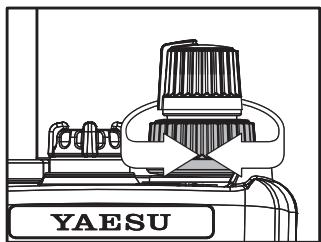

Molette DIAL

Ce commutateur rotatif à 20 positions (intérieures) est utilisé pour régler la fréquence d'opération, et est également utilisé pour les sélections de menus et d'autres ajustements.

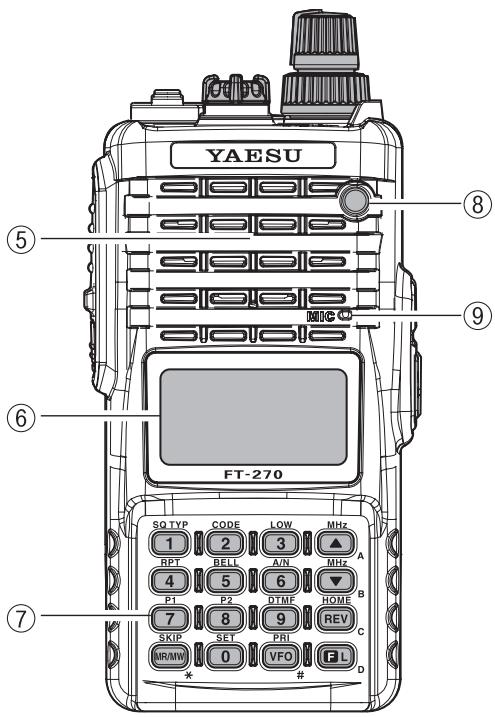

Le haut-parleur

Le haut-parleur interne est situé ici.

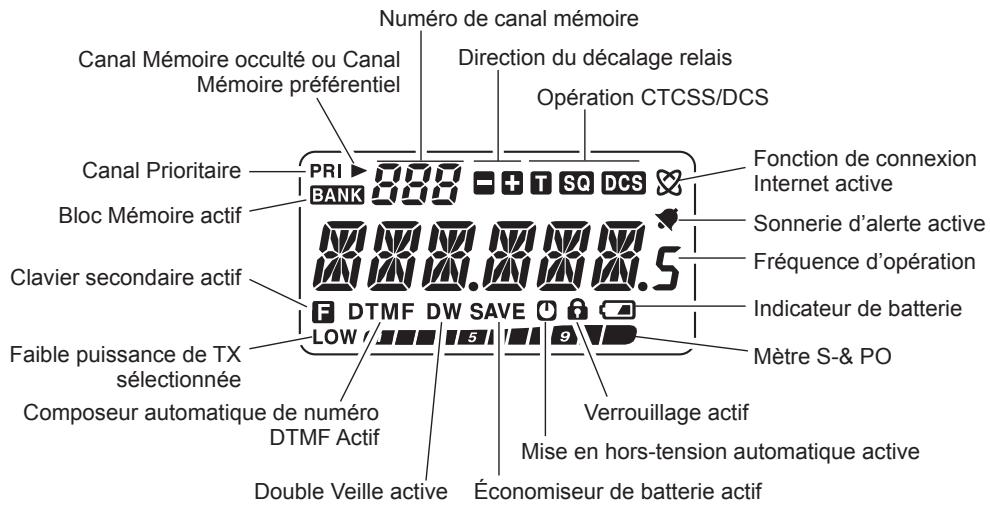

LCD (Liquid Crystal Display - Ecran à cristaux liquides)

L'affichage montre les conditions d'opération actuelle, tel que précisé sur la page suivante.

⑦ Clavier

Ces 16 touches sélectionnent la plupart des caractéristiques d'opération importantes sur le FT-270E. Les fonctions des touches sont décrites en détail dans les pages à suivre.

⑧ Indicateur TX/BUSY

Cet indicateur s'allume en vert lorsque le silencieux s'ouvre et devient rouge pendant la transmission.

⑨ Microphone

Le microphone interne se trouve ici.

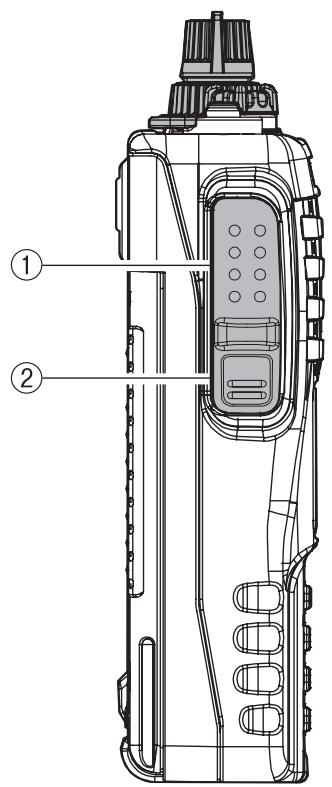

Appuyez sur ce commutateur pour transmettre, et relâchez-le (pour recevoir) après que cette transmission est terminée.

② Commutateur MONI

En appuyant sur ce commutateur, vous désactivez l'action de suction de bruit, ce qui vous permet d'entendre les signaux faibles très proches du niveau de bruit de fond temporairement.

Appuyez sur la touche [F/L] sur le premier clavier, puis appuyez sur ce commutateur pour activer l'ajustement du niveau du seuil du silencieux.

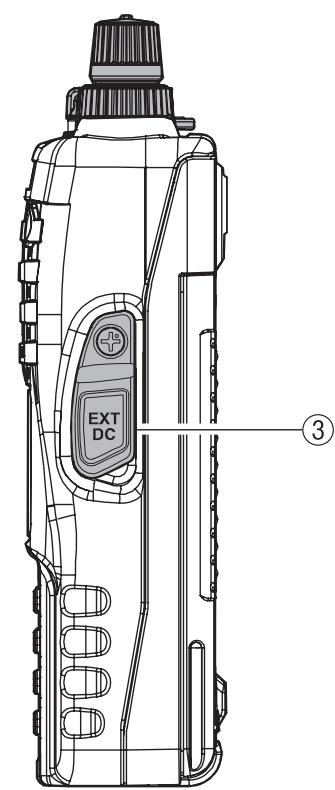

Prise EXT DC

Cette prise coaxiale CC permet la connexion à une source d'alimentation CC externe (12V CC). La fiche centrale de cette prise est la borne de connexion positive (+)

Ne laissez pas le FT-270E être submergé dans de l'eau avec le bouchon en caoutchouc au-dessus de la prise DC EXT retiré.

	SQ TYP 1	CODE 2
Fonction primaire (APPUYEZ SUR LA TOUCHE)	Entrée du caractère « 1 » de la fréquence	Entrée du caractère « 2 » de la fréquence
Fonction secondaire (APPUYEZ SUR [F/L] + TOUCHE)	Active la fonction d'opération CTCSS ou DCS	Sélectionne la tonalité CTCSS ou numéro de code DCS
Troisième Fonction (APPUYEZ ET MAINTENEZ LA TOUCHE)	Active et désactive le bloc mémoire du canal météo de diffusion	Active la fonction ARTS.
	RPT 4	BELL 5
Fonction primaire (APPUYEZ SUR LA TOUCHE)	Entrée du caractère « 4 » de la fréquence	Entrée du caractère « 5 » de la fréquence
Fonction secondaire (APPUYEZ SUR [F/L] + TOUCHE)	Sélectionne la direction du changement de fréquence de la liaison montantependant l'opération du répétueur.	Sélectionne la sonnerie de répétitions CTCSS/DCS.
Troisième Fonction (APPUYEZ ET MAINTENZE LA TOUCHE)	Active la fonction d'urgence.	-
	P1 *1 7	P2 *1 8
Fonction primaire (APPUYEZ SUR LA TOUCHE)	Entrée du caractère « 7 » de la fréquence	Entrée du caractère « 8 » de la fréquence
Fonction secondaire (APPUYEZ SUR [F/L] + TOUCHE)	Sélectionnez le mode de reprise de balayage.	Sélectionne le mode d'éclairage de l'écran LCD et du clavier.
Troisième Fonction (APPUYEZ ET MAINTENZE LA TOUCHE)	-	-
	SKIP (MR/MW)	SET 0
Fonction primaire (APPUYEZ SUR LA TOUCHE)	Régle le contrôle de fréquence sur le mode de rappel de mémoire. Active le mode de réglage de mémoire tout en étant en mode de rappel de mémoire.	Active la connexion Internet. Entrée du caractère « 0 » de la fréquence
Fonction secondaire (APPUYEZ SUR [F/L] + TOUCHE)	Sélectionne le mode de sélection du canal à acculter dans le balayage de mémoire.	Engage le mode de configuration (Menu).
Troisième Fonction (APPUYEZ ET MAINTENZE LA TOUCHE)	Active le mode « Mémoire écrite » (pour le stockage du canal mémoire).	Active la sélection du code d'accès Internet.

*1 Vous pouvez programmer la fonction secondaire (appuyez sur [F/L] + touche) d'une touche sur une autre fonction, si désiré. Référez-vous à la page 70 pour plus de détails.

	LOW 3	MHz
Fonction primaire (APPUYEZ SUR LA TOUCHE)	Entrée du caractère « 3 » de la fréquence	Augmente la fréquence VFO d'un palier ou déplace le canal mémoire au niveau supérieur suivant.
Fonction secondaire (APPUYEZ SUR [F/L] + TOUCHE)	Sélectionne le niveau de sortie de puissance de transmission désiré.	Rôle la fréquence VFO d'un incrément de 1 MHz vers la hausse.
Troisième Fonction (APPUYEZ ET MAINTENEZ LA TOUCHE)	Active la fonction Smart Search	Démarre le balayage dans l'ordre croissant (vers une fréquence plus élevé ou un numéro de fréquence élevé.
	A/N 6	MHz
Fonction primaire (APPUYEZ SUR LA TOUCHE)	Entrée du caractère « 6 » de la fréquence	Diminue la fréquence VFO par une étape ou un canal mémoire à l'autre le plus bas de canal.
Fonction secondaire (APPUYEZ SUR [F/L] + TOUCHE)	Bascule l'affichage entre l'indication « Fréquence » et « l'étiquette Alphanumérique » du canal.	Tunes la fréquence VFO à la baisse par incrément de 1 MHz.
Troisième Fonction (APPUYEZ ET MAINTENEZ LA TOUCHE)	Démarre le balayage programmable dans l'ordre croissant (vers une fréquence plus élevé ou un numéro de canal plus élevé).	Démarre le balayage dans l'ordre décroissant (vers une fréquence plus BASSE ou un numéro de canal inférieur)
	DTMF 9	HOME *2 REV
Fonction primaire (APPUYEZ SUR LA TOUCHE)	Entrée du caractère « 9 » de la fréquence	Inverse les fréquences de transmission et de réception tout en travaillant par l'intérémiaire d'un repêcteur.
Fonction secondaire (APPUYEZ SUR [F/L] + TOUCHE)	Sélectionne le mode DTMF.	Rôle sur le canal maison (fréquence préféeree).
Troisième Fonction (APPUYEZ ET MAINTENEZ LA TOUCHE)	—	—
	PRI VFO	BL
Fonction primaire (APPUYEZ SUR LA TOUCHE)	Définit le contrôle de fréquence en mode VFO. Bascule entre le VFO entre « VFO A » et « VFO B » tout en étant en mode VFO.	Active la fonction « supplément » de la touche.
Fonction secondaire (APPUYEZ SUR [F/L] + TOUCHE)	Active la fonction prioritaire (Double Veille).	Désactive la fonction « supplément » de la touche
Troisième Fonction (APPUYEZ ET MAINTENEZ LA TOUCHE)	Sélectionne la largeur de bande pour le balayage VFO. Sélectionne le bloc mémoire tout en étant en mode de rappel de mémoire.	Active la fonction de verrouillage.

*2 Vous pouvez échanger la fonction entre la fonction primaire (appui) et la fonction secondaire (appuyez sur [F/L] + touche), si désiré. Référez-vous à la page 89 pour plus de détails.

Installation d'antenne

L'antenne fournie donne de bons résultats sur la gamme entière de fréquences de l'émetteur-récepteur. Toutefois, pour une meilleure réception sur certaines fréquences qui sont non amateurs, vous pouvez décider de connecter une antenne spécifique conçue pour cette gamme de fréquences, puisque l'antenne fournie est nécessairement un compromis en dehors de la bande amateur, et vous ne pouvez pas vous attendre à ce qu'elle vous fournisse une performance supérieure sur toutes les fréquences.

Pour installer l'antenne fournie, tenir l'extrémité inférieure de l'antenne,

puis visser sur le connecteur de raccordement sur l'émetteur-récepteur jusqu'à ce qu'il soit bien ajusté. Ne serrez pas trop fort en utilisant de la force extrême.

1) Ne transmettez jamais sans avoir d'antenne connectée. 2) Lorsque vous installez l'antenne fournie, ne tenez jamais la partie supérieure de l'antenne tout en le vissant sur le connecteur correspondant sur l'émetteur-récepteur. 3) Si vous utilisez une antenne externe pour la transmission, veillez à ce que les câbles en acier présentés à l'émetteur-récepteur soient 1.5:1 ou plus bas, pour éviter la perte d'alimentation excessive.

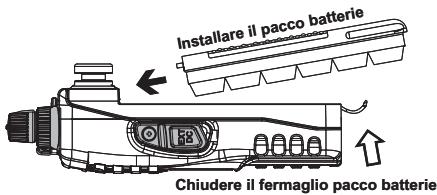

Installation de la batterie FNB-83

La batterie FNB-83 est une batterie Ni-MH à la performance supérieure offrant une capacité élevée dans un paquet compact. Durant son utilisation normale, la batterie FNB-83 peut être utilisée pour environ 300 cycles de charge, avant que la période d'opération diminue. Si vous avez une ancienne batterie qui a maintenant une période d'opération diminuée, il est temps de la remplacer avec une nouvelle batterie.

L'installation de la batterie est simple et rapide :

Insérez la batterie dans son compartiment sur l'arrière de la radio tout en inclinant le clip de ceinture vers l'extérieur, puis fermez le verrou de la batterie jusqu'à ce qu'il se verrouille en place avec un « clic ». Pour retirer la batterie, éteignez la radio et

retirer tout boîtier de protection. Ouvrir le verrou de la batterie au bas de la radio, puis faire glisser la batterie vers le haut et l'extérieur de la radio tout en écartant le clip de ceinture.

Installation de la batterie FNB-83

1) La batterie FT-270E doit être correctement installée, pour maintenir son étanchéité. 2) Utilisez toujours la batterie Ni-MH FNB-83 3) La batterie ne doit pas être exposée à une chaleur excessive comme le soleil, le feu, ou autres sources de chaleur similaires 4) Il existe un risque d'explosion si la batterie est remplacée par un type de batterie incorrect. Débarrassez-vous des batteries usagées conformément aux instructions.

Chargement de batterie

Si la batterie n'a jamais été utilisée, ou bien si sa charge est complètement épuisée, elle peut être chargée en la connectant le PA-44 à la prise CC EXT, comme le montre l'illustration.

Une batterie peut être complètement rechargée en 10 heures. Débranchez le PA-44 de la prise EXT CC et de la prise de courant CC.

PA-44

Remarque importante

Le PA-44 n'est pas conçu pour alimenter l'émetteur-récepteur pour son opération (réception ou transmission). Ne laissez pas le PA-44 relié à l'émetteur-récepteur pour une période continue de plus de 24 heures. À long terme, la surcharge peut dégrader la batterie Ni-MH, et réduire considérablement sa durée de vie. - Remarquez que le PA-44 peut contribuer du bruit à la réception de la TV et de la radio dans le voisinage immédiat, nous ne recommandons pas son utilisation à côté de ces dispositifs.

Chargement de batterie

1) Éteindre la radio lorsque vous chargez la batterie. 2) Effectuer la recharge de la batterie, dans un endroit où la plage de température ambiante est entre +5°C et +35°C. Une recharge dans un endroit où la température ambiante est hors de cette plage peut causer des dommages à la batterie. 3) Utiliser uniquement le modèle PA-44C/U de Vertex Standard.

Indicateur de batterie BASSE

• Pendant que votre batterie se décharge pendant l'utilisation, la tension va progressivement venir inférieure. Lorsque la tension de la batterie devient trop faible pour un fonctionnement fiable, l'icone « » clignote sur l'écran LCD, ce qui indique que la batterie doit être rechargée avant une nouvelle utilisation. Éviter de recharger les batteries Ni-MH avant que l'indicateur « » apparaisse, car cette pourrait dégrader la capacité de charge de votre batterie Ni-MH.

Installation CLIP ceinture

• Connectez le crochet à l'arête du FT-270E, avec l'encoche pointant directement vers le haut, en utilisant les vis fournies (Figure 1). Utilisez uniquement la vis fournie avec le clip pour monter le clip à l'arête du FT-270E.
• Attachez le clip de ceinture à retrait rapide sur votre ceinture (Figure 2). Pour installer le FT-270E sur le clip de ceinture à retrait rapide, alignez le crochet et le clip de ceinture à retrait rapide, et faites glisser le FT-270E dans son logement jusqu'à ce qu'un clic se fasse entendre (figure 3).

Installation CLIP ceinture

Pour retirer le FT-270E du clip de ceinture à retrait rapide, faites tourner le FT-270E de 180 degrés, puis faites glisser le FT-270E du clip de ceinture à retrait rapide (Figure 4).

Fig. 2

Fig. 3

Fig. 4

Installation du boitier alcaline FBA-25A (en OPTION)

Le boîtier de batterie FBA-25A en option, vous permet le fonctionnement du FT-270E à l'aide de six piles alcalines de taille « AA »

Lorsque vous installez les piles, insérer la borne négative (-) d'abord, puis insérez l'autre extrémité de la pile, la borne positive (+), en appuyant dessus, pour que la pile soit bien en place. Toujours replacer toutes les six piles en même moment, en prêtant attention à la polarité indiquée dans le boîtier.

Le FBA-25A ne doit pas être utilisé avec des piles rechargeables. Le FBA-25A ne contient pas de circuits thermiques et de protection en cours (fourni avec les batteries Ni-MH de la série « FNB ») requis lors de l'utilisation de piles Ni-Cds et Ni-MH.

Remarquez que la puissance de sortie et que la vie de la batterie sont beaucoup plus courtes lors de l'utilisation de piles alcalines AA. Elles devraient être considérées comme une source d'alimentation électrique d'urgence seulement, pour cette raison.

Le FT-270E peut être utilisé en opération Packet, en utilisant l'adaptateur de microphone CT-91 en option (disponible chez votre revendeur Yaesu) pour l'interconnexion facile aux connecteurs courants disponibles câblés à votre TNC. Vous pouvez aussi construire votre propre câble à l'aide de quatre prises téléphoniques miniatures, en utilisant le schéma ci-dessous.

Le niveau audio du récepteur au TNC peut être ajusté en utilisant le bouton VOL, tout comme il est fait avec l'opération vocale. Le niveau d'entrée sur le FT-270E du TNC doit être ajusté sur le côté du TNC ; la tension d'entrée optimale est d'environ 5 mV à 2000 Ohms.

Veillez à éteindre l'émetteur-récepteur et le TNC avant de brancher les câbles, afin d'éviter les pointes de tension éventuellement endommager votre émetteur-récepteur.

Lorsque vous opérez en Packet, réglez la veille de batterie de réception sur OFF, puisque le cycle de veille pourrait « entrer en collision » avec le début d'une transmission entrante Packet, ce qui causerait votre TNC de ne pas recevoir les impulsions de données complètes. Référez-vous à la page 62 pour plus de détails au sujet de la veille de batterie de réception.

Bonjour! Je m'appelle R. F. Radio et je vous aiderai tout au long de votre apprentissage des fonctions du FT-270E. Je sais que vous avez hâte d'utiliser la radio, mais je vous encourage à lire la section « Opération » de ce manuel.

minutieusement, de sorte que vous puissiez tirer le meilleur parti de ce fantastique transmetteur. Maintenant... on y va!

Mise en tension et en hors tension

Veillez à ce que la batterie soit installée et qu'elle soit entièrement chargée. Reliez l'antenne à la prise de l'antenne au panneau du haut. Tournez la molette VOL/PWR du panneau supérieur (bouton intérieur) hors du mécanisme d'arrêt pour allumer la radio. Le courant continu de tension

d'alimentation est indiqué sur l'affichage pendant 2 secondes. Après cet intervalle de 2 secondes, l'écran reprend son indication normale de la fréquence d'opération.

Pour éteindre la radio, tourner la molette VOL/PWR complètement dans le sens antihoraire jusqu'à ce que vous entendez le clic.

Réglage du volume AUDIO

Tournez la molette VOL/PWR (bouton intérieur) pour régler le récepteur audio à un niveau d'écoute confortable, en utilisant le bruit de fond comme référence. La rotation dans le sens inverse augmente le volume.

Réglage du silencieux

Pour régler le silencieux, appuyez sur la touche [F/L], puis appuyez sur le commutateur MONI placé juste en dessous du commutateur PTT sur le côté gauche de l'émetteur-récepteur. - Maintenant tournez la molette DIAL (le bouton extérieur) pour trouver le réglage le plus bas (« LVL 1 » à « LVL 15 ») qui va justement mettre le bruit de fond en sourdine. Ne pas utiliser un réglage plus élevé que nécessaire, ou une sensibilité trop faible ou bien les signaux entrants sont dégradés. Appuyez momentanément sur le commutateur PTT lorsque vous avez besoin du nouveau paramètre, ce qui vous permet de retourner au mode d'opération normal (sans avoir transmis).

Une fonction spéciale « RF Squelch » est prévue sur cette radio. Cette fonction vous permet de régler le silencieux de telle sorte que les seuils des signaux dépassant un certain niveau S-mètre ouvrent le silencieux. Référez-vous à la page 20 pour

plus de détails.

2) Si vous vous trouvez dans une zone avec une pollution HF élevée, vous aurez peut-être besoin d'envisager d'utiliser l'opération « Tone Squelch » en utilisant le décodeur CTCSS intégré. Cette fonction garde votre radio silencieuse jusqu'à ce qu'un appel soit reçu provenant d'un poste qui envoie une onde-porteuse qui contient une tonalité CTCSS assortie (sous-audible). Ou si vos amis ont des radios équipées de DCS (Digital Coded Squelch) comme votre FT-270E, essayez d'utiliser ce mode pour la surveillance silencieuse des canaux occupés.

Le FT-270E fonctionne initialement en mode « VFO », comme on vient de le décrire. Il s'agit d'un système de fréquence à mesures qui permet le réglage libre dans toutes les bandes d'opération sélectionnées.

Il y a trois méthodes de fréquence de navigation disponibles sur le FT-270E :

1) Molette de réglage DIAL

En tournant le DIAL (commande externe) il est possible de se régler en fréquence sur la bande active avec les incréments de fréquence prévus pour cette bande. Une rotation du DIAL vers la droite fait monter le FT-270E en fréquence, et une rotation du DIAL dans l'autre sens le fait descendre en fréquence.

Si vous appuyez brièvement sur la touche [F/L], et ensuite vous tournez la molette DIAL, la mesure de fréquence de 1 MHz est sélectionnée. Cette fonction est extrêmement utile pour faire des excursions de fréquence rapide sur de la vaste gamme de réglage du FT-270E.

2) Saisie de fréquence directe par l'intermédiaire du clavier

La fréquence d'opération désirée peut être saisie directement à partir du clavier. Le premier « 1 » de la fréquence n'a pas besoin d'être saisi, comme il est « assumé » par le microprocesseur.

Pour saisir une fréquence directement, insérez juste les 10 caractères MHz, le caractère MHz, et les caractères kHz.

$$ \begin{array}{l} \text {E x e m p l e : P o u r e n t r e r 1 4 5, 5 5 0 M H z, a p p u y e z s u r [ 4 ] \to [ 5 ] \to [ 5 ] \to [ 5 ] \to [ 0 ]} \ \text {P o u r e n t r e r 1 4 5. 5 6 2 5 M H z (i n c r e m e n t s d e 1 2. 5 k H z),} \end{array} $$

[4] → [5] → [5] → [6] → [2]

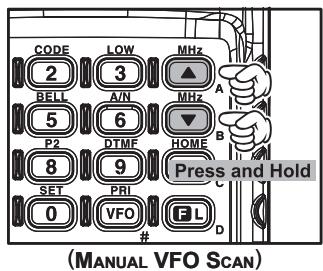

3) Balayage

Appuyez et maintenez que ce soit la touche [ (MHz)] ou [ (MHz)] pendant une seconde pour commencer le balayage dans l'ordre croissant ou décroissant, respectivement (Balayage VFO manuel).

Pour le balayage dans une gamme de sous-bande limites, à partir du mode VFO, appuyez et maintenez la touche [MR (SKIP)] pendant une seconde pour commencer le balayage vers une fréquence plus élevée parmi les sous-bandes précédemment définies (Balayage VFO programme). Les détails concernant la configuration des sous-bandes peuvent être trouvés à la page 42.

Si vous voulez inverser le sens du balayage (par exemple vers une fréquence plus BASSE, au lieu d'une fréquence plus élevée), il suffit de tourner la molette DIAL d'un clic dans le sens antihoraire alors que le FT-270E est en cours de

balayage. La direction du balayage est alors inversée. Pour retourner au balayage vers une fréquence plus élevée, faire pivoter la molette DIAL d'un clic dans le sens.

Le balayage s'arrête quand il reçoit un signal assez fort pour franchir le seuil du silencieux. Le FT-270E s'arrête ensuite sur cette fréquence en fonction de la configuration du mode « REPRISRE » (Option 32 : RESUME du menu de configuration). Appuyez momentanément sur le commutateur PTT pour annuler le balayage. Cela n'arrête que le balayage, mais ne force pas la transmission de se produire. Référez-vous à la page 36 pour plus de détails concernant le fonctionnement du balayage.

Transmission

Une fois que vous avez configuré une fréquence appropriée

à l'intérieur de la bande amateur 144 MHz sur lequel le FT-270E peut transmettre, vous êtes prêt à transmettre. Ces étapes sont les plus élémentaires ; les aspects d'opération plus avancés de l'émetteur seront discutés plus tard.

Pour transmettre, appuyez sur le commutateur PTT et parlez dans le microphone du panneau frontal (situé en bas à gauche du coin de la grille du haut-parleur) dans un niveau de voix normal. L'indicateur TX/BUSY s'allume en rouge pendant la transmission. Pour retourner en mode de réception, relâchez le commutateur PTT. - Pendant la transmission, le niveau de puissance relative est indiqué sur le graphique à barres au bas de l'écran LCD ; la pleine échelle confirme le fonctionnement en « High Power - Puissance élevée » tandis qu'un graphique à deux barres indiquent l'opération en « Low Power - Puissance faible ». Cinq barres indiquent l'opération en « Medium power - Puissance moyenne ». En outre, l'icône « LOW » apparait au bas de l'écran tout en fonctionnant en « Low Power » et en « Medium Power ».

Si vous parliez à des amis qui sont proches de vous, vous obtiendrez une autonomie de la batterie plus longue en passant à l'opération à puissance

basse, dont le procédé est décrit dans le chapitre suivant. Et n'oubliez pas : toujours avoir une antenne connectée lorsque vous transmettez.

2) La transmission est possible uniquement sur la bande amateur 144MHz.

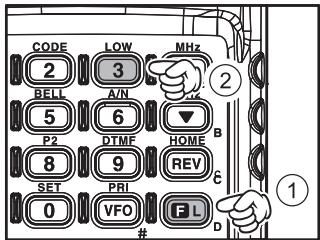

Modification du niveau de puissance de l'émetteur

Pour modifier le niveau de puissance :

• Appuyez sur la touche [F/L], puis appuyez sur la touche [3 (LOW)]. L'écran LCD affiche le niveau actuel de puissance de sortie. Tournez la molette DIAL pour sélectionner le niveau de puissance de sortie désiré. Les sélections disponibles sont « HIGH » (5 W), « MID » (2 W), et « LOW » (0,5 W). Lorsque vous avez fait votre choix, appuyez sur le

commutateur PTT pour sauvegarder le nouveau paramètre et retourner au mode d'opération normal.

1) Le FT-270E est intelligent! Lorsque vous stockez des mémoires, vous pouvez stocker les paramètres de puissance de sortie séparément dans chaque mémoire, donc vous ne perdrez pas de puissance de batterie lorsque vous utilisez des

répéteurs à proximité !

2) Quand vous opérez sur le paramètre de puissance « faible » ou « moyenne », vous pouvez appuyer sur la touche [F/L], puis appuyez sur le commutateur PTT, pour provoquer le FT-270E de (temporairement) transmettre à puissance maximale. APRÈS une transmission, le niveau de puissance retourne sur le paramètre précédemment sélectionné (Puissance « faible » ou « moyenne »).

Maintenant que vous maîtrisez les rudiments de l'opération du FT-270E, nous allons en apprendre davantage à propos de certaines fonctions juste super.

Verrouilage du clavier

Pour activer la fonction de verrouillage, appuyez et maintenez la touche [F/L] enfoncée pendant une seconde. L'icône « » apparait sur l'écran LCD. Pour annuler le verrouillage, appuyez et maintenez de nouveau la touche [F/L] pendant une seconde.

Afin d'éviter le changement accidentel de la fréquence ou la transmission par inadvertance, divers aspects de la molette DIAL du FT-270E, le clavier et les commutateurs peuvent être verrouillés. Vous pouvez changer les combinaisons de verrouillage.

Pour verrouiller une partie ou la totalité des touches :

1. Appuyez sur la touche [F / L], puis appuyez sur la touche [O(SET)] pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner l'option # 26: LOCK du menu de configuration.
3. Appuyez sur la touche [F/L] pour permettre le réglage de cette option.
4. Tournez le bouton DIAL au régime de verrouillage désiré comme indiqué ci-dessous:

LK KEY : Juste le clavier du panneau avant est verrouillé

LKDIAL : Juste le panneau supérieur DIAL est verrouillé

LK K+D: Le clavier et la molette DIAL sont verrouillés (par défaut)

LK PTT: Le commutateur PTT est verrouillé (TX n'est pas possible)

LK P + K : Le commutateur PTT et le clavier sont verrouillés

LK P+D : Le commutateur PTT et la molette DIAL sont verrouillés

LK ALL : Toutes les fonctions énumérées ci-dessus sont verrouillées

1. Lorsque vous avez fait votre choix, appuyez sur le commutateur PTT pour sauvegarder le nouveau paramètre et retourner au mode d'opération normal.

Éclairage du clavier et de l'écran LCD

Votre FT-270E comprend une lampe d'éclairage rougeâtre qui vous aide pendant son utilisation dans le noir ou la nuit. L'éclairage rougeâtre permet une visualisation claire de l'écran dans un environnement sombre, avec une dégradation minimale de votre vision de nuit.

Trois options pour l'activation de la lampe sont fournies :

KEY Mode : Illumine le clavier et la lampe LCD pendant cinq secondes lorsque vous faites tourner la molette DIAL ou appuyez sur le clavier ou n'importe quel commutateur (sauf le commutateur PTT). C'est le réglage programmé par défaut en usine.

CONT Mode : Illumine le clavier et la lampe LCD de façon continue.

OFF Mode : Désactive le clavier et la lampe LCD.

Voici le procédé à suivre pour configurer le mode de lampe :

1. Appuyez sur la touche [F / L], puis appuyez sur la touche [0(SET)] pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner l'option # 25 : LAMP du menu de configuration.
3. Appuyez sur la touche [F/L] pour permettre le réglage de cette option.
4. Tournez la molette DIAL pour sélectionner l'un des trois modes décrits ci-dessus.
5. Lorsque vous avez fait votre choix, appuyez sur le commutateur PTT pour sauvegarder le nouveau paramètre et retourner au mode d'opération normal.

Désactivation du témoin SONORE du clavier

Un témoin sonore du clavier donne une rétroaction utile chaque fois qu'une touche du clavier est appuyée.

Si vous souhaitez désactiver le témoin sonore :

1. Appuyez sur la touche [F / L], puis appuyez sur la touche [O(SET)] pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner l'option # 6 : BEEP du menu de configuration.
3. Appuyez sur la touche [F/L] pour permettre le réglage de cette option.
4. Tournez la molette DIAL pour régler le paramètre sur « OFF »
5. Appuyez sur le commutateur PTT pour sauvegarder le nouveau paramètre et retourner au mode d'opération normal.

Désactivation du témoin SONORE du clavier

1. Pour réactiver le témoin sonore, sélectionnez « KEY » ou « KEY + SC (par défaut) » à l'étape 4 ci-dessus.

KEY: Le témoin sonne lorsque vous appuyez sur le clavier.

KEY+SC: Le témoin sonne lorsque vous appuyez sur le clavier, ou lorsque le balayage s'arrête.

Silencieux RF

Une fonction spéciale, silencieux HF, est fournie sur cette radio. Cette fonction vous permet de configurer le silencieux de telle sorte que seuls les signaux franchissant un certain niveau S-mètre ouvrent le silencieux.

Pour configurer les circuits de silencieux HF pour son fonctionnement, utilisez le procédé suivant :

1. Appuyez sur la touche [F / L], puis appuyez sur la touche [0(SET)] pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner l'option # 34: RF SQL du menu de configuration.
3. Appuyez momentanément sur la touche [F/L] pour permettre le réglage de cette option.
4. Tournez la molette DIAL pour sélectionner le niveau de puissance du signal désiré pour le seuil du silencieux (S-1, S-2, S-3, S-4, S-5, S-6, S-8, S-FULL ou OFF).
5. Appuyez sur le commutateur PTT pour sauvegarder le nouveau paramètre et retourner au mode d'opération normal.

Verification de la tension de batterie

Le microprocesseur du FT-270E comprend une programmation qui permet de mesurer la tension de batterie en cours.

1. Appuyez sur la touche [F/L], puis appuyez sur la touche [0 (SET)] pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner l'option # 12: DC VLT du menu de configuration.
3. Appuyez brièvement sur la touche [F/L] pour afficher la tension d'alimentation fournie.
4. Appuyez sur la touche [F / L], puis appuyez sur le commutateur PTT pour sauvegarder le nouveau paramètre et retourner au mode d'opération normal

Les stations de relais, généralement situées au sommet des montagnes ou d'autres endroits élevés, offrent une extension spectaculaire de la portée de communication pour les portatifs et les émetteurs-récepteurs mobiles à faible puissance. Le FT-270E comprend un certain nombre de caractéristiques qui rendent l'utilisation du répéteur simple et agréable.

Decalages RELAIS

Le FT-270E a été configuré à l'usine, avec le décalage relais fixé à 600kHz

En fonction de la part de la bande sur laquelle vous opérez, le décalage relais peut soit être décroissant (-) ou croissant (+), et l’une de ces icônes apparait en haut de l’écran LCD lorsque des décalages relais ont été activés.

Décalage RELAIS automatique - automatic repeater SHIFT (ARS)

Le FT-270E fournit un décalage relais automatique (Automatic Repeater Shift), ce qui entraîne le décalage relais qui convient à être appliqué automatiquement lorsque vous vous branchez sur les sous-bandes de relais dans votre pays. Ces sous-bandes sont représentées ci-dessous.

Si la fonction ARS ne semble pas marcher, vous pouvez l'avoir accidentellement désactivée.

Pour réactiver l'ars :

1. Appuyez sur la touche [F / L], puis appuyez sur la touche [0(SET)] pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner l'option # 4 : ARS du menu de configuration
3. Appuyez sur la touche [F / L] pour permettre le réglage de cette option.
4. Tournez la molette DIAL pour régler le paramètre sur « ARS. ON »
5. Appuyez sur le commutateur PTT pour sauvegarder le nouveau paramètre et retourner au mode d'opération normal

Activation du décalage RELAIS MANUEL

Si la fonction ARS a été désactivée, ou si vous avez besoin de configurer le sens du décalage relat manuellement dans une direction autre que celle établie par l'ARS, vous pouvez configurer le sens du décalage relat manuellement.

1. Appuyez sur la touche [F / L], puis appuyez sur la touche [4(RPT)] pour activer la sélection de la direction du décalage relat.
2. Tournez la molette DIAL pour sélectionner l'option # 35 : RPT. MOD du menu de configuration.
3. Appuyez sur la touche [F/L] pour sélectionner le décalage désiré entre « RPT. - », « RPT. + » et « RPT. OFF »
4. Appuyez sur le commutateur PTT pour sauvegarder le nouveau paramètre et retourner au mode d'opération normal.

Si vous faites un changement dans la direction du décalage, mais vous avez toujours le décalage relais automatique (Automatic Repeater Shift) engagé

(voir chapitre précédent), lorsque vous changez de fréquence (en tournant la)

Molette de DIAL, par exemple), l'ARS va surclasser votre réglage manuel de la direction du décalage. Désactiver l'ARS si vous ne souhaitez pas que cela se produise.

Si vous faites un changement dans le décalage relais sur un canal mémoire que vous avez déjà enregistré, la radio considérera ce changement « provisoire » à moins que vous stockiez la mémoire une fois de plus, cette fois-ci avec le décalage relais souhaité.

Modification du décalage relatif par défaut

Si vous voyagez dans une région différente, vous aurez besoin de changer la valeur du décalage relat par défaut pour assurer la compatibilité selon les exigences d'opération locales.

Pour ce faire, suivez le procédé ci-dessous :

1. Appuyez sur la touche [F / L], puis appuyez sur la touche [0(SET)] pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner l'option # 41 : SHIFT du menu de configuration.
3. Appuyez sur la touche [F/L] pour permettre le réglage de cette option.
4. Tournez la molette DIAL pour sélectionner la nouvelle ampleur du décalage relat.
5. Appuyez sur le commutateur PTT pour sauvegarder le nouveau paramètre et retourner au mode d'opération normal.

Activation du décalage RELAIS MANUEL

Si vous avez juste un offset split que vous avez besoin de programmer, ne changez pas la valeur « par défaut » des décalages relatifs en utilisant cette

option du mode de configuration. Saisissez les fréquences de réception et

de transmission séparément, comme indiqué à la page 33.

Vérification de la fréquence de la liaison montante (entrée) du répéteur

Il est souvent utile d'avoir la possibilité de vérifier la fréquence de la liaison montante (entrée) d'un répéteur, pour voir si la station d'appel est à directe (« Simplex ») portée.

Pour le faire, appuyez simplement sur la touche

[REV(HOME)]. Vous remarquerez que l'affichage est passé à la fréquence de la liaison montante du répéteur. Appuyez de nouveau sur la touche [REV(HOME)] pour déclencher le retour à la surveillance normale de la fréquence de liaison descendante (Sortie) du répéteur. Pendant que vous êtes à l'écoute sur la fréquence d'entrée pour le répéteur en utilisant la touche [REV(HOME)], l'icône du décalage relais clignote.

La configuration de cette touche peut être configurée soit sur « RV » (pour vérifier la fréquence d'entrée d'un répéteur), soit sur « HM » (pour le changement instantané au canal « Maison » pour la bande sur laquelle vous opérez). Pour changer la configuration de cette touche, utilisez l'option 33 : REV/HM du mode de configuration. Référez-vous à la page 89.

Mode VFO SPLIT

Pour travailler avec des relais à Odd Splits, ou communiquer avec les astronautes à bord de véhicules spatiaux en orbite, il serait peut-être nécessaire d'utiliser les splits non-standard entre la fréquence de réception et d'émission. Si la demande est suffisamment rare pour ne pas justifier la dédication d'un canal mémoire à cet effet, le mode « VFO Split » peut être utilisé. Voici la méthode :

1. Appuyez sur la touche [VFO(PRI)], autant de fois que vous en avez besoin, pour sélectionner VFO-A. Réglez le VFO-A sur la fréquence de réception (par exemple, 144.950 MHz).
2. Appuyez et maintenez la touche [VFO(PRI)], et régalez le VFO-B sur la fréquence d'émission désirée (par exemple 144.750 MHz).
3. Appuyez sur la touche [VFO(PRI)] pour rétablir VFO-A comme VFO « Primaire » (réception).

Mode VFO SPLIT

1. Appuyez de nouveau sur la touche [F / L], puis appuyez sur la touche [0(SET)] pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner l'option # 50 : VFO. SPL du menu de configuration.
3. Appuyez sur la touche [F/L], puis tournez la molette DIAL pour régler cette fonction sur « VSP. ON »
4. Appuyez une fois sur le commutateur PTT, pour sauvegarder le nouveau paramètre et retourner au mode d'opération normal.
5. Vous êtes maintenant en mode Split. Lorsque vous appuyez sur le commutateur PTT pour transmettre, vous remarquerez que le

VFO-A et le VFO-B auront inversés de position. L'indicateur VFO « -b- » clignote lorsque l'émetteur-récepteur émet, cela signifie que la fonction VFO Split est à présent activée. 9. Si vous avez besoin de modifier la fréquence VFO-B (transmission) (pour la correction du décalage Doppler, etc.), appuyez simplement sur la touche [VFO(PRI)], puis faites les modifications nécessaires, puis appuyez de nouveau sur la touche [VFO(PRI)] pour restaurer le VFO-A sur la position de réception. 10. Lorsque vous avez terminé avec l'opération en Split, ré-accelérez au mode de configuration et réglez l'option #50 : VFO. SPL sur VSP. OFF.

Une paire de fréquences split configurée par l'intermédiaire de la fonction VFO Split ne peut être directement stockée dans la mémoire. Toutefois, vous pouvez stocker la paire de fréquences impaire en utilisant un procédé (un peu plus simple) différent. Référez-vous à la page 33.

Opération CTCSS

De nombreux systèmes de répéteur exigent que la tonalité audio de fréquence très basse soit superposée à votre onde-porteuse FM afin d'activer le répéteur. Cela permet d'éviter l'activation erronée du répéteur par un radar ou par des signaux parasites provenant d'autres émetteurs. Ce système de tonalité, appelé « CTCSS » (Continuous Tone Coded Squelch System), est inclus dans votre FT-270E, et est très facile à activer.

La configuration CTCSS implique deux actions : la configuration de la fréquence

de tonalité et ensuite celle du mode de tonalité. Ces actions sont configurées

En utilisant les touches [1(SQ TYP)] et [2(CODE)], ou les options # 25 et # 26

du menu de configuration.

1. Appuyez sur la touche [F/L], puis appuyez sur la touche [1(SQ TYP)] pour sélectionner le mode CTCSS / DCS / ECS.
2. Tournez la molette DIAL pour que « TONE » apparaisse sur l'écran, ce qui active l'encodeur CTCSS, pour permettre l'accès aux répéteurs nécessitant une tonalité CTCSS.
3. Tournez la molette DIAL d'un « clic » de plus à l'étape « 2 » ci-dessus entraîne la notation « TSQL » d'apparaître. Lorsque « TSQL » est affiché, cela signifie que le système Tone Squelch est actif, ce qui met le récepteur de votre FT-270E en sourdine.

T SQ SAVE

jusqu'à ce qu'il reçoive un appel provenant d'une autre radio qui envoie un ton CTCSS correspondant. Cela peut aider à garder votre radio en sourdine jusqu'à ce qu'un appel donné soit reçu, ce qui peut être utile lorsque vous opérez dans les zones congestionnées de la bande.

Vous remarquerez une indication « REV TN » sur l'écran pendant que vous faites tourner la molette DIAL dans cette étape, ce qui signifie que le système Reverse Tone Squelch est actif, ce qui met le récepteur de votre FT-270E en sourdine (au lieu d'ouvrir le silencieux) lorsqu'il reçoit un appel provenant d'une autre radio qui envoie un ton CTCSS correspondant. L'icône « T S O » clignote sur l'écran lorsque le système Reverse Tone Squelch est activé. Vous remarquerez les indications « DCS » et « ECS » sur l'écran pendant que vous faites tourner la molette DIAL encore plus. Nous allons discuter du système Digital Code Squelch (pour « DCS ») et Enhanced Paging & Code Squelch (pour « ECS ») plus tard.

Opération CTCSS

1. Lorsque vous avez fait votre choix du mode de tonalité CTCSS, appuyez sur le

commutateur PTT pour sauvegarder le nouveau paramètre.

1. Appuyez sur la touche [F/L], puis

Appuyez sur la touche

[2(CODE)] pour permettre le

réglage de la fréquence CTCSS.

1. Tournez la molette DIAL jusqu'à ce que l'affichage indique la fréquence

tonalité que vous avez besoin d'utiliser (demandez au propriétaire / opérateur du répéteur si vous ne connaissiez pas la fréquence de tonalité).

1. Lorsque vous avez fait votre choix, appuyez momentanément sur la touche [F / L] pour sauvegarder les nouveaux paramètres et retourner au mode d'opération normal. Ceci est différent de la méthode habituelle utilisée pour rétablir l'opération normale, et elle s'applique seulement à la configuration des fréquences CTCSS / DCS.

Votre répéteur peut ou ne peut pas retransmettre une tonalité CTCSS - Certains systèmes utilisent seulement CTCSS pour contrôler l'accès au répéteur, mais ne le passent pas lors de la transmission. Si le S-mètre devient, mais le FT-270E ne

passe pas de signal audio, repétez les étapes « 1 » à « 4 » au-dessus, mais tournez la molette DIAL de manière à ce que « TSQ » disparaisse — ce qui vous permet d'entendre tout le traffic sur le canal en cours d'utilisation.

Opération DCS

Un autre moyen de contrôle l'accès de tonalité est l'usage du Digital Code Squelch (Code Squelch numérique), ou DCS. C'est un nouveau système de tonalité plus avancé qui fournit généralement plus d'immunité contre de fausse radiomessagerie que comparé à ce que le système CTCSS fournit. L'Encodeur / Décodeur DCS est intégré à votre FT-270E, et son opération est très semblable à celui déjà décrit pour le système CTCSS. Notre système relais peut être configuré sur le DCS, sinon, il est souvent très utile en opération Simplex si votre ami utilise des émetteurs-récepteurs équipés de cette fonction avancée.

Tout comme en opération CTCSS, DCS exige que vous configuriez le mode de tonalité au DCS et que vous sélectionniez un code de tonalité.

1. Appuyez sur la touche [F/L], puis appuyez sur la touche [1(SQ TYP)] pour sélectionner le mode CTCSS / DCS / ECS.

CTCSS Tone Frequency (Hz)
67.0	69.3	71.9	74.4	77.0	79.7
82.5	85.4	88.5	91.5	94.8	97.4
100.0	103.5	107.2	110.9	114.8	118.8
123.0	127.3	131.8	136.5	141.3	146.2
151.4	156.7	159.8	162.2	165.5	167.9
171.3	173.8	177.3	179.9	183.5	186.2
189.9	192.8	196.6	199.5	203.5	206.5
210.7	218.1	225.7	229.1	233.6	241.8
250.3	254.1	-	-	-	-

Opération DCS

1. Tournez la molette DIAL jusqu'à ce que l'indication « DCS » apparaisse sur l'écran, ce qui active le DCS Encoder / Decoder.
2. Appuyez sur le commutateur PTT pour sauvegarder le nouveau paramètre.
3. Appuyez sur la touche [F/L], puis appuyez sur la touche [2(CODE)] pour configurer le code DCS.
4. Tournez la molette DIAL pour sélectionner le code DCS désiré (un numéro à trois

chiffres). Demandez au propriétaire/

opérateur du répéteur si vous ne connaissez pas le DCS ; si vous

Travaillez en simplex, configurez juste le code DCS pour qu'il soit le même que celui utilisé par vos amis.

1. Lorsque vous avez fait votre choix, appuyez momentanément sur la touche

[F / L] pour sauvegarder les nouveaux paramètres et retourner au mode d'opération normal.

DCS Code
023	025	026	031	032	036	043	047	051	053
054	065	071	072	073	074	114	115	116	122
125	131	132	134	143	145	152	155	156	162
165	172	174	205	212	223	225	226	243	244
245	246	251	252	255	261	263	265	266	271
274	306	311	315	325	331	332	343	346	351
356	364	365	371	411	412	413	423	431	432
445	446	452	454	455	462	464	465	466	503
506	516	523	526	532	546	565	606	612	624
627	631	632	654	662	664	703	712	723	731
732	734	743	754	-	-	-	-	-	-

N'oubliez pas que le DCS est un système Encodeur / Décodeur, afin que votre récepteur reste en sourdine jusqu'à ce qu'un code correspondant DCS soit reçu pendant une transmission entrante. Désactivez le DCS lorsque vous vous amusez.

Balayage de la recherche de tonalite

Dans les situations d'opération où vous ne connaissiez pas la tonalité de la fonction CTCSS ou DCS utilisé par une autre station ou les stations, vous pouvez ordonner la radio d'écouter le signal entrant et utiliser le balayage à la recherche du ton utilisé. Vous devez vous rappeler de deux choses à ce sujet :

• Vous devez être sûr que votre répéteur utilise le même type de tonalité (CTCSS vs DCS).
• Certains répéteurs ne passent pas la tonalité CTCSS, vous aurez à écouter les stations qui transmettent sur la fréquence de la liaison montante du répéteur (entrée) afin de permettre le balayage de recherche de tonalité de marcher.

Balayage de la recherche de tonalite

Pour balayer la tonalité en cours d'usage :

1. Configurez la radio sur l'opération CTCSS ou DCS Decoder (voir les informations précédemment mentionnées). Dans le cas du CTCSS, « T S O » apparaît sur l'écran ; dans le cas du DCS, « DCS » apparaît sur l'écran.
2. Appuyez sur la touche [F / L], puis appuyez immédiatement sur la touche [2(CODE)].
3. Appuyez et maintenez la touche [ (MHz)] ou [ (MHz)] pendant une seconde pour lancer le balayage du code / de la tonalité CTCSS ou DCS entrant(e).
4. Lorsque la radio détecte la tonalité ou le code correct, elle s'arrête sur cette tonalité ou ce code et l'audio sera autorisé à passer. Appuyez sur la touche [F/L] pour verrouiller cette tonalité ou ce code, puis appuyez une fois de plus sur la touche [F/L] pour retourner au mode d'opération normal. 1000HZ SAVE J5.023 SAVE

Si la fonction de balayage de tonalité ne détecte pas de tonalité ou de code, il continue à balayer indéfiniment. Lorsque cela arrive, cela peut peut-être dire que l'autre station n'est pas en train d'envoyer de tonalité. Vous pouvez appuyer

sur le commutateur PTT pour arrêter le balayage à tout moment.

Vous pouvez également appuyer sur la touche MONI pendant le balayage de tonalité pour écouter le signal (mis en sourdine) provenant de l'autre station. Lorsque vous relâchez la touche MONI, le balayage de tonalité reprend après environ une seconde.

Le balayage de tonalité marche soit en mode VFO, soit en mode mémoire.

Opération EPCS (enhanced PAGING & code squelch)

Le FT-270E inclut un encodeur/décodeur de tonalité CTCSS amélioré et d'un microprocesseur unique fournissant les fonctions de télévertisseur et d'appontement. Cela vous permet de placer un appel à une station spécifique (télévisionneur), et de recevoir des appels de votre choix adressés uniquement à vous (Code Squelch).

Le télévertisseur et les systèmes de code Squelch utilisent deux paires de (alternativement commutées) tonalités CTCSS qui sont stockées dans les mémoires du télévertisseur. Fondamentalement, votre récepteur reste silencieux jusqu'à ce qu'il reçoive la paire de tonalités CTCSS qui correspond à celle stockée dans la mémoire de réception du télévertisseur. Le silencieux s'ouvre ensuite si l'interlocuteur est entendu, et la sonnerie du télévertisseur retentit immédiatement, s'il est activé. Lorsque vous fermez le commutateur PTT pour transmettre, la paire de tonalités CTCSS qui est stockée dans la mémoire de transmission du télévertisseur est transmise automatiquement.

Opération EPCS (enhanced PAGING & code squelch)

Sur la radio qui est contactée, le silencieux se ferme automatiquement lorsque le télémessage entrant est fini.

Stockage des paires de tonalité CTCSS pour l'opération EPCS

1. Appuyez sur la touche [F / L], puis appuyez sur la touche [0(SET)] pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner l'option # 18 : ECS. CDR pour la paire de tonalité de réception CTCSS du menu de configuration ou l'option # 19 : ECS. CDT pour la paire de tonalité de transmission CTCSS du menu de configuration.
3. Appuyez momentanément sur la touche [F / L] pour permettre le réglage de cette option.
4. Tournez la molette DIAL pour régler le numéro de tonalité CTCSS qui correspond à la première tonalité de la paire de tonalité CTCSS.
5. Appuyez sur la touche [ (MHz)] ou [ (MHz)], puis tournez la molette DIAL pour régler le numéro de la tonalité CTCSS qui correspond à la deuxième tonalité de la paire de tonalité CTCSS.
6. Appuyez sur le commutateur PTT pour sauvegarder le nouveau paramètre et retourner au mode d'opération normal

Le FT-270E ne reconnaît pas l'ordre de la première et la deuxième tonalité. En d'autres termes, par exemple, le FT-270E considère que les deux paires CTCSS « 10, 35 » et « 35, 10 » sont identiques.

CTCSS TONE NUMBER

No.	Hz	No.	Hz	No.	Hz	No.	Hz	No.	Hz
01	67.0	11	94.8	21	131.8	31	171.3	41	203.5
02	69.3	12	97.4	22	136.5	32	173.8	42	206.5
03	71.9	13	100.0	23	141.3	33	177.3	43	210.7
04	74.4	14	103.5	24	146.2	34	179.9	44	218.1
05	77.0	15	107.2	25	151.4	35	183.5	45	225.7
06	79.7	16	110.9	26	156.7	36	186.2	46	229.1
07	82.5	17	114.8	27	159.8	37	189.9	47	233.6
08	85.4	18	118.8	28	162.2	38	192.8	48	241.8
09	88.5	19	123.0	29	165.5	39	196.6	49	250.3
10	91.5	20	127.3	30	167.9	40	199.5	50	254.1

Activation du système EPCS

1. Appuyez sur la touche [F/L], puis appuyez sur la touche [1(SQ TYP)] pour sélectionner le mode CTCSS / DCS / ECS.
2. Tournez la molette DIAL de sorte que l'indication « ECS » apparaisse sur l'écran.
3. Appuyez sur le commutateur PTT pour sauvegarder le nouveau paramètre et activer la fonction EPCS
4. Pour désactiver la fonction EPCS, il suffit de répéter la procédure ci-dessus, tournez la molette DIAL pour sélectionner « OFF » à l'étape 2 ci-dessus.

Lorsque la fonction EPCS est activée, l'icône « S0 » clignote sur l'écran.

Opération de la sonnerie CTCSS / DCS / EPCS

Au cours du décodage CTCSS ou opération DCS, vous pouvez régler le FT-270E pour qu'une sonnerie sonore retentisse pour vous alerter qu'un appel est en cours de réception. Voici le procédé pour activer la fonction de sonnerie CTCSS / DCS / EPCS :

1. Configurez l’émetteur-récepteur sur CTCSS Decoder (« TONE SQL ») ou opération DCS, comme décrit précédemment.
2. Réglez la fréquence d'opération sur le canal désiré.
3. Appuyez sur la touche [F/L], puis appuyez sur la touche [5(BELL)].
4. Tournez la molette DIAL pour définir le nombre de sonneries désiré. Les sons « T 1 », « 3 T », « 5 T », ou « 8 T » anneaux, CONT (sonnerie en continu), ou OFF.
5. Appuyez momentanément sur le commutateur PTT pour sauvegarder le nouveau paramètre et retourner au mode d'opération normal.

Quand une station dont l'émetteur-récepteur envoie une tonalité CTCSS, le code

DCS ou une paire de code CTCSS qui correspond à celui configuré dans votre décodeur, la sonnerie retentit en conformité avec cette programmation. Lorsque la fonction de la sonnerie CTCSS / DCS / EPCS est activée, l'icône « » apparaît dans le coin supérieur droit sur l'écran LCD.

Opération SPLIT TONE

Le FT-270E peut être utilisé en Tone Split par l'intermédiaire du mode de configuration.

1. Appuyez sur la touche [F / L], puis appuyez sur la touche [0(SET)] pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner l'option # 43 :

SPLIT du menu de configuration

1. Appuyez momentanément sur la touche [F/L] pour permettre le

réglage de cette option.

1. Tournez la molette DIAL pour régler le paramètre sur « ON »

(pour activer la fonction Split Tone)

1. Appuyez sur le commutateur PTT pour sauvegarder le nouveau

paramètre et retourner au mode d'opération normal

Lorsque la fonction Split Tone est activée, vous pouvez voir les paramètres supplémentaires suivants ci-après le paramètre « DCS » (tout en sélectionnant le mode de tonalité en appuyant sur [F/L] → [1(SQ TYP)]):

D: Encodeur DCS seulement (l'icône « DCS » clignote durant l'opération)

T DCS: Encode une tonalité CTCSS et décode un code DCS

(L'icône « T » clignote et l'icône « DCS » apparaît durant l'opération)

DTSQL: Encode un code DCS et décode une tonalité CTCSS

(L'icône « T S Q » apparaît et l'icône « D C S » clignote durant l'opération)

Sélectionnez le mode d'opération souhaité parmi les sélections ci-dessus.

APPEL À tonalite (1750 hz)

Si les répéteurs dans votre pays exigent une impulsion de tonalité de 1750-Hz pour l'accès (généralement en Europe), vous pouvez définir la touche MONI pour qu'elle serve de commutateur « d'appel à tonalité » à la place. Pour modifier la configuration de ce commutateur, on utilise à nouveau le mode de configuration pour nous aider.

1. Appuyez sur la touche [F / L], puis appuyez sur la touche [OFFSET] pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner l'option # 27: M/T-CL du menu de configuration
3. Appuyez sur la touche [F / L] pour permettre le réglage de cette option du mode de configuration.
4. Tournez la molette DIAL pour sélectionner « T-CALL » sur l'écran.
5. Appuyez sur le commutateur PTT pour sauvegarder le nouveau paramètre et retourner au mode d'opération normal

Pour accéder à un relais, appuyez et maintenez la touche MONI pour la période de temps spécifique par le propriétaire / opérateur du répéteur. L'émetteur s'active automatiquement et une tonalité audio de 1750-Hz est superposée sur l'onde porteuse. Une fois l'accès au répéteur a été acquis, vous pouvez relâcher la touche MONI, et utiliser le commutateur PTT pour l'activation de l'émetteur par la suite.

Le FT-270E fournit une grande variété de ressources de système de mémoire. Il s'agit notamment de :

200 canaux mémoire standard, numérotés de « 1 » à « 200. » Un canal maison, fournissant le stockage et le rappel rapide d'une fréquence première. Cinq séries de mémoire de bande-limits, également connu comme canaux de « balayage de mémoire de programmation », intitulé « L1/U1 » à « L10/U10. » 10 bloc mémoire, intitulés « BANK 1 » à « BANK10 ». Chaque bloc mémoire peut être assigné jusqu'à 200 canaux des canaux mémoire standard. 10 canaux de bulletins météorologiques.

Mémoire de stockage

1. Sélectionnez la fréquence désirée, pendant que vous opèrez en mode VFO. Assurez-vous de configurer les tonalités CTCSS ou DCS désirées, ainsi que tout décalage relais que vous souhaitez maintainant. Le niveau de puissance peut aussi être configuré à ce moment, si vous désirez le configurez.
2. Appuyez et maintenez la touche dans le [MR/MW(SKIP)] pendant une seconde.
3. Dans les cinq secondes qui suivent le relâchement de la touche [MR/MW(SKIP)], vous avez besoin de prendre une décision concernant le stockage des canaux. Le microprocesseur sélectionne automatiquement le prochain canal disponible (un registre de mémoire sur laquelle aucune donnée n'a été enregistrée), donc peut-être que vous ne voudriez faire aucun changement, si tel est le cas, passez à l'étape 4. Si vous souhaitez sélectionner un numéro de canal différent dans lequel vous stockez les données, faites tourner la molette DIAL pour sélectionner le canal mémoire désiré. Vous pouvez occulter 10 canaux de mémoire, si vous êtes pressé (11 à 21 à 31...) en appuyant sur la touche [VFO(PRI)] (appuyez plusieurs fois, si nécessaire).
4. Appuyez de nouveau sur la touche [MR/MW(SKIP)] pour sauvegarder la fréquence dans la mémoire.
5. Vous opérerez toujours en mode « VFO », donc vous pouvez maintenant entrer d'autres fréquences, et les stocker dans des emplacements de mémoire supplémentaires, en répétant le procédé ci-dessus.

Stockage des fréquences d'émissions indépendantes (« odd splits »)

Toutes les mémoires peuvent stocker une fréquence d'émission indépendante, pour l'opération avec des relais à décalage non-standard. Pour ce faire :

1. Stockez la fréquence de réception en utilisant la méthode déjà décrite dans la section Stockage de mémoire (ce n'est pas grave si un décalage relais est actif).
2. Mettez la fréquence d’émission désirée, puis appuyez et maintenez la touche [MR/MW(SKIP)] pendant une seconde.

Mémoire de stockage

1. Dans les cinq secondes qui suivent le relâchement de la touche [MR/MW(SKIP)], tournez la molette DIAL pour sélectionner le même numéro de canal mémoire utilisé dans l'étape « 1 » ci-dessus.
2. Appuyez et maintenez le commutateur PTT. Puis, tout en maintenant le commutateur PTT, appuyez de nouveau momentanément sur la touche [MR/MW(SKIP)] (ce qui ne touche pas l'émetteur).

La fonction « Splits Odd » permet la configuration

individuelle TONE / DCS pour émettre et recevoir. En bref, appuyez sur la touche [F/L], puis appuyez sur la 2(CODE)]. Tournez la molette DIAL pour sélectionner le ou le DCS pour la réception. Vous pouvez confirmer la de transmission et de réception TONE / DCS en appuyant

alternativement sur la touche [REV(HOME)].

2) Chaque fois que vous rappelez une mémoire qui contient des fréquences de transmission et de réception stockées indépendamment, l'indication « » apparait sur l'écran.

RAPPEL de mémoire

1. Lorsque vous opérez en mode VFO, appuyez sur la touche [MR/MW(SKIP)] pour accéder au mode Rappel de Mémoire.
2. Tournez la molette DIAL pour sélectionner le canal désiré.
3. Pour retourner au mode VFO, appuyez sur la touche [VFO(PRI)].

Lorsque la radio est déjà réglée sur le mode de mémoire, un moyen plus facile de rappeler les mémoires est en entrant le numéro du canal mémoire, puis appuyez sur [F/L].

Par exemple, pour rappeler le canal mémoire # 14, appuyez sur [1(SQ TYP)] → [4(RPT)] → [F/L].

Vous pouvez également rappeler les canaux mémoire programmables (« L1/U1 » à « L10/U10 ») en utilisant les numéros suivants : canaux de mémoire programmable # L1 = « 201 », U1 = « 202 », L10 = « 219 », et U10 = « 220 ».

CANAL mémoire MAISON

Un canal « HOME-MAISON » à accès rapide est disponible, vous permettant le rappel rapide d'une fréquence d'opération favorite.

Le stockage de mémoire maison est simple à réaliser :

1. Modifie la configuration de l'option # 33: REV/HM du menu de configuration de « REV » à « HOME », si il n'est pas déjà configuré sur cette option (référez-vous à la page 89).
2. Sélectionnez la fréquence désirée, tout en fonctionnant en mode VFO. Assurez-vous de configurer toute tonalité CTCSS ou DCS désirée, ainsi que tout décalage relais souhaité. Le niveau de puissance peut également être configuré à ce stade, si vous souhaitez le sauvegarder.
3. Appuyez et maintenez la touche [MR/MW(SKIP)] pendant une seconde.
4. Pendant que le numéro de canal mémoire clignote, appuyez simplement sur la touche [REV(HM)]. La fréquence et d'autres données (le cas échéant) seront stockées dans le registre spécial canal MAISON.
5. Pour rappeler le canal maison, appuyez momentanément sur la touche [REV(HM)] tout en fonctionnant en mode VFO ou MR.

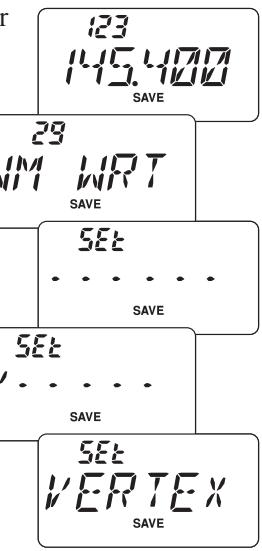

Étiquetage des mémoires

Si vous le désirez, vous pouvez attribuer une étiquette alphanumérique à une mémoire ou des mémoires, pour vous aider à vous rappeler du canal utilisé (par exemple un nom de club, etc.). Ceci est facilement accompli en utilisant le mode de configuration.

1. Rappeler le canal mémoire sur lequel vous souhaitez attribuer une étiquette.
2. Appuyez sur la touche [F / L] puis appuyez sur la touche [O(SET)], pour accéder au mode de configuration.
3. Tournez la molette DIAL pour sélectionner l'option # 29 : NM WRT du menu de configuration.
4. Appuyez momentanément sur la touche [F/L] pour afficher l'étiquette précédemment enregistrée (le cas échéant).
5. Appuyez de nouveau sur la touche [F/L] pour effacer toute étiquette précédemment enregistrée.
6. Tournez la molette DIAL pour sélectionner le premier chiffre souhaité de l'étiquette.
7. Appuyez sur la touche [F/L] pour passer au caractère suivant.
8. Si vous faites une erreur, appuyez sur la touche [▼(MHz)] pour reculer le curseur, puis ré-entrer le bon caractère (lettre, chiffre ou symbole).

Étiquetage des mémoires

1. Répétez les étapes 5 à 7 pour programmer les autres lettres, chiffres ou symboles de l'étiquette souhaités. Un total de sept caractères peut être utilisé dans la création d'une étiquette.
2. Lorsque vous avez programmé une étiquette qui est de moins de 6 caractères de long, appuyez et maintenez la touche [F/L] pendant une seconde pour confirmer l'étiquette (si l'étiquette est exactement 6 caractères de long, vous n'avez pas besoin d'appuyer et de maintenir la touche [F/L]).
3. Lorsque vous avez terminé la création de l'étiquette, appuyez sur la touche PTT pour sauvegarder l'étiquette et retourner au mode rappel de mémoire avec l'affichage étiquette.

Pour désactiver l'étiquette alphanumeric (et activer l'affichage de fréquence)

1. Réglez le FT-270E sur le mode « MR » (Rappel de Mémoire), et rappeler le canal mémoire sur lequel vous souhaitez désactiver l'étiquette alphanumeric.
2. Appuyez sur la touche [F/L], puis appuyez sur la touche [6(A/N)] pour activer l'étiquette alphanumérique.
3. Tournez la molette DIAL pour la régler sur « FREQ » (permettant l'affichage de la fréquence).
4. Pour de nouveau afficher l'étiquette alphanumérique, il suffit de répéter le procédé ci-dessus.
5. Lorsque vous avez fait votre choix, appuyez sur le commutateur PTT pour sauvegarder le nouveau paramètre et retourner au mode d'opération normal.

Pour de nouveau afficher l'étiquette alphanumérique, il suffit de répéter le procédé ci-dessus, tournez la molette DIAL pour sélectionner « ALPHA » à l'étape 3 ci-dessus.

Ce procédé n'est pas appliqué à tous les canaux mémoire à la fois (juste sur le canal sur lequel vous êtes actuellement en train d'opérer).

Réglage du décalage de mémoire

Une fois que vous avez rappelé un canal mémoire particulier, vous pouvez facilement régler ce canal, comme si vous étiez en mode « VFO »

1. Avec le FT-270E en mode « MR » (Memory Recall), sélectionnez le canal mémoire désiré.
2. Appuyez momentanément sur la touche [MR/MW(SKIP)] pour activer la fonction « Réglage de Mémoire ». Le nombre de canal mémoire est remplacé par « tun ». Et si vous avez une étiquette alphanumérique affichée sur le canal mémoire, l'affichage retourne automatiquement à l'affichage de la fréquence d'opération, donc vous pouvez naviguer sans avoir à accéder le menu pour changer la configuration de l'affichage.
3. Tournez la molette DIAL, comme souhaite, pour vous régler sur une nouvelle fréquence. Les incréments du synthétiseur sélectionnés pour l'opération en VFO sur la bande courante sont l lors du réglage de mémoire.
4. Si vous souhaitez retourner sur la fréquence de mémoire d'origine, il suffit d'appuyer momentanément sur la touche [MR(SKIP)]. L'affichage retourne à l'affichage de l'étiquette alphanumérique (s'il existe) qui apparaissait originellement sur l'écran LCD.
5. Si vous souhaitez sauvegarder une nouvelle fréquence configurée lors du Réglage de mémoire, appuyez simplement sur la touche [F / L] pendant une seconde, en accordance avec le procédé de stockage de mémoire normal. Le microprocesseur se configure automatiquement sur le prochain emplacement-mémoire disponible et ensuite vous appuyez sur la touche [F / L] pour sauvegarder la nouvelle fréquence.

1) Si vous voulez remplacer le contenu de la mémoire d'origine avec ceux de la nouvelle fréquence, assurez-vous de tourner la molette DIAL et la régler sur le numéro de canal mémoire d'origine! 2) Tout changement CTCSS / DCS ou toute modification du décalage relatifs requis, doit être fait avant le stockage de données dans le nouvel emplacement (ou origine) de la mémoire du canal.

Suppression de mémoires

Vous pouvez supprimer l'une des mémoires (sauf pour le canal mémoire « 1 » et le canal maison). Le procédé de suppression d'un canal est très simple.

1. Appuyez sur la touche [VFO(PRI)], si nécessaire, pour accéder au mode MR.
2. Appuyez et maintenez la touche [MR/MW(SKIP)] pendant une seconde, puis tournez la molette DIAL pour sélectionner le canal mémoire à être supprimé.
3. Appuyez momentanément sur la touche [F/L]. L'affichage retourne au canal mémoire # 1. Ce qui était avant une mémoire sélectionnée à être supprimé.

Avis important! Une fois supprimé, les données du canal ne peuvent pas être récupérées!

Opération BLOC mémoire

Le grand nombre de mémoires disponibles dans le FT-270E pourrait être difficile à utiliser sans quelques moyens de les organiser. Heureusement, le FT-270E comprend une provision pour les mémoires en les divisant en groupes de dix mémoires, ainsi vous pouvez classer les mémoires d'une manière qui vous convient.

Attribution des mémoires au bloc mémoire

1. Rappelez le canal mémoire à être attribué à un bloc mémoire.
2. Appuyez et maintenez la touche [VFO(PRI)] pendant une seconde, puis tournez la molette DIAL pour sélectionner le numéro de bloc mémoire que vous pouvez comme bloc mémoire pour ce canal (« BANK 1 » ~ « BANK10 »).
3. Appuyez et maintenez la touche [VFO(PRI)] pendant une seconde pour copier les données du canal mémoire dans la mémoire de la Banque.

1) Vous pouvez attribuer un canal mémoire à plusieurs blocs mémoires. 2) Les canaux mémoires PMS (L1/U1 à L10/U10) peuvent ne pas être attribués à un bloc mémoire.

Rappel du bloc mémoire

1. Appuyez sur la touche [MR/MW(SKIP)], si nécessaire, pour accéder au mode Rappel Mémoire.
2. Appuyez et maintenez la touche [VFO(PRI)], puis tournez la molette DIAL pour selectionner le bloc mémoire souhaïte (« BANK 1 » à « BANK10 »).
3. Appuyez momentanément sur la touche [MR/MW(SKIP)], maintenez, au fur et à mesure que vous faites tourner la molette DIAL pour sélectionner les mémoires, vous allez constater que

Opération BLOC mémoire

Vous ne pouvez pas sélectionner les canaux mémoires dans la mémoire actuelle. L'indication « BANK » apparait sur le côté gauche de l'affichage de la fréquence tout en opérant dans un bloc mémoire.

1. Pour passer à un autre bloc mémoire, appuyez et maintenez la touche [VFO(PRI)], tournez la molette DIAL pour sélectionner le nouveau bloc mémoire, puis appuyez sur la touche momentanément [MR/MW(SKIP)].
2. Pour sortir de l'opération en Bloc Mémoire, Sélectionnez « NOBANK » à l'étape 4 ci-dessus. Vous êtes mainte ents restent dans ces blocs, toutefois, vous n'avez pas besoin de les stocker

Suppression des mémoires à partir d'un bloc mémoire

1. Rappelez le canal mémoire à supprimer d'un bloc mémoire.
2. Appuyez et maintenez la touche [VFO(PRI)] pendant une seconde, puis appuyez et maintenez la touche [F/L] pour supprimer les données du canal mémoire à partir du bloc mémoire.

Déplacement des données de mémoire vers le VFO

Les données stockées sur les canaux mémoires peuvent facilement être déplacées vers le VFO sélectionné en dernier, si vous le souhaitez.

1. Sélectionnez le canal mémoire contenant les données de fréquence qui doivent être transférées dans le VFO.
2. Appuyez momentanément sur la touche [MR/MW(SKIP)] pour activer la fonction de « Réglage de mémoire » à titre temporaire, puis appuyez et maintenez la touche [VFO(PRI)] pendant une seconde. Les données sont maintenant copiées dans le VFO sélectionné en dernier, bien que le contenu de la mémoire d'origine reste intact sur le canal précédemment stocké.

Si un canal mémoire de fréquence Split a été transféré, la fréquence TX est ignorée (vous serez mis en opération simplex sur la fréquence de réception).

Mode mémoire seulement

Une fois la programmation du canal mémoire a été complétée, vous pouvez placer la radio en mode mémoire « seulement », en vertu duquel l'opération VFO est impossible. Cela peut être particulièrement utile lors des événements de service public, où un certain nombre d'opérateurs peuvent utiliser la radio pour la première fois, et si une ultime simplicité de sélection de canaux est souhaitée.

Pour régler la radio en mode mémoire seulement :

1. Éteignez la radio.
2. Appuyez et maintenez le commutateur MONI (placé juste en dessous du commutateur PTT) tout en allumant la radio.
3. Tournez la molette DIAL pour sélectionner l'option « F5 M-ONLY », puis appuyez sur la touche [F/L].

Pour retournez au mode d'opération normal, repetez le procédé ci-dessus.

CANAUX de bulletins météorologiques

Le bloc de canal mémoire de la station de bulletin météorologique VHF a été préprogrammé à l'usine, pour une sélection rapide de stations d'informations météorologiques de la NOAA.

1. Appuyez et maintenez la touche [1(SQ TYP)] pendant une seconde pour rappeler le bloc mémoire du bulletin météorologique.
2. Tournez la molette DIAL pour sélectionner le canal de bulletin météorologique.
3. Si vous souhaitez balayer ce bloc à la recherche de stations plus fortes, il suffit d'appuyer sur le commutateur PTT. Lorsque le balayage s'arrête sur une station, appuyez une fois sur le commutateur PTT pour arrêter le balayage, ou appuyez deux fois pour redémarrer le balayage.
4. Pour retourner au mode d'opération normal, appuyez sur la touche [VFO(PRI)], ou appuyez et maintenez la touche [1(SQ TYP)] encore une fois.

CH	FREQUENCY	CH	FREQUENCY
01	162.550 MHz	06	162.500 MHz
02	162.400 MHz	07	162.525 MHz
03	162.475 MHz	08	161.650 MHz
04	162.425 MHz	09	161.775 MHz
05	162.450 MHz	10	163.275 MHz

Alerte de temps violent

En cas de perturbations météorologiques extrêmes, tels que des orages violents et des ouragans, la NOAA (National Oceanic and Atmospheric Administration) envoie une alerte météo accompagnée par une tonalité de 1050Hz et un bulletin météo ultérieur sur un des canaux météos de la NOAA. Référez-vous à la page 51 pour plus de détails concernant l'activation de ce mode.

Le FT-270E vous permet de balayer tous les canaux mémoires, toute la bande d'opération, ou une partie de cette bande. Il s'arrête quand des signaux sont détectés, de sorte que vous puissiez parler à la station sur cette fréquence, si vous le souhaitez.

Le fonctionnement du balayage est fondamentalement le même dans chacun des modes ci-dessus. Avant de commencer, prenez un moment pour choisir la manière dont vous souhaitez que le balayage reprenne après qu'il soit arrêté.

Technique de configuration de la reprise du balayage

Trois options pour le mode Reprise du Balayage sont disponibles :

BUSY: Dans ce mode, le balayage s'arrête sur un signal qu'il détecte. Deux secondes après que l'onde-porteuse ait diminué parce que l'autre station a cessé de transmettre, le balayage reprend. Dans le cas de signaux constants porteur comme les bulletins de la station météorologique, le balayage reste probablement sur cette fréquence indéfiniment.

HOLD : Dans ce mode, le balayage s'arrête sur un signal qu'il détecte. Il ne redémarre pas automatiquement, vous devez manuellement relancer le balayage, si vous voulez qu'il reprenne.

TIME : Dans ce mode, le balayage s'arrête sur un signal qu'il détecte, et y reste pendant cinq secondes. Si vous ne prenez pas de mesures pour désactiver le balayage pendant cette période de temps, le balayage reprend même si les stations sont toujours actives.

Pour configurer le mode Reprise du balayage :

1. Appuyez sur la touche [F / L], puis appuyez sur la touche [0(SET)], pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner l'option # 32 : RESUME du menu de configuration.
3. Appuyez momentanément sur la touche [F / L] pour permettre le réglage de cette option du mode de configuration.
4. Tournez la molette DIAL pour sélectionner le mode de reprise de balayage désiré.
5. Lorsque vous avez fait votre choix, appuyez sur le commutateur PTT pour sauvegarder le nouveau paramètre et retourner au mode d'opération normal.

La valeur par défaut de cette option du menu de configuration est « Busy »

Réglage du niveau du silencieux pendant un balayage en COURS

Le FT-270R permet un réglage du niveau du silencieux « à la volée » lors d'un balayage.

1. Pendant le balayage, appuyez sur la touche [F/L], puis appuyez sur la touche MONI (le niveau actuel du silencieux (par exemple « S 1 ») apparaît en petits caractères au-dessus de l'affichage de la fréquence).
2. Tournez la molette DIAL pour sélectionner le niveau du silencieux désiré.
3. Appuyez momentanément sur le commutateur PTT pour sauvegarder le nouveau paramètre et retourner au mode d'opération normal. Dans ce cas, en appuyant pour cette fois-ci sur le commutateur PTT vous ne causez pas l'arrêt du balayage.

Balayage VFO

Le FT-270E fournit deux fonctions de balayage VFO : « Balayage VFO manuel » et « Balayage VFO programme »

Balayage VFO manuel

1. Sélectionnez le mode VFO en appuyant sur la touche [VFO(PRI)], si nécessaire.
2. Appuyez et maintenez la touche [ (MHz)] ou [ (MHz)] pendant une seconde pour lancer le balayage dans l'ordre croissant ou décroissant, respectivement.
3. Si et lorsque le balayage détecte un signal assez fort pour ouvrir le silencieux, le balayage est temporairement interrompu ; la virgule de la fréquence affichée clignote pendant cette « pause »
4. Ensuite, le balayage reprend en fonction du mode Reprise du Balayage sélectionné dans la section précédente.
5. Pour annuler le balayage, appuyez sur le commutateur PTT ou la touche [VFO(PRI)].

Balayage VFO programmé

1. Sélectionnez le mode VFO en appuyant sur la touche [VFO(PRI)], si nécessaire.
2. Appuyez et maintenez la touche [VFO(PRI)] pendant une seconde, puis tournez la molette DIAL pour sélectionner la bande passante pour le balayage VFO programme. Les sélections disponibles sont ± 1MHz, ± 2MHz, ± 5MHz, PMS-x, et tout.

PMS-x: Le balayage balaie des fréquences dans la paire de fréquences PMS actuellement sélectionnée. Référez-vous à la page 46 pour plus de détails.

ALL: Le balayage balaie toutes les fréquences.

Balayage VFO

1. Appuyez momentanément sur la touche [VFO(PRI)] pour sauvegarder le nouveau paramètre et retourner au mode d'opération normal.
2. Appuyez et maintenez la touche [6(A/N)] pendant une seconde pour lancer le balayage.
3. Si et lorsque le balayage détecte un signal assez fort pour ouvrir le silencieux, le balayage est temporairement interrompu ; la virgule de la fréquence affichée clignote pendant cette « pause »
4. Le 4. Ensuite, le balayage reprend en fonction du mode Reprise du Balayage sélectionné dans la section précédente.
5. Pour annuler le balayage, appuyez sur le commutateur PTT ou la touche [VFO(PRI)].

Lorsque vous démarrez le Balayage VFO Programmé, le FT-270E change de fréquence dans la direction croissante. Si vous souhaitez changer de direction du balayage alors qu'il est en cours, tournez la molette DIAL d'un déclic dans la direction opposée (dans ce cas, un clic antihoraire). Vous verrez le balayage faire demi-tour et changer de fréquence dans l'ordre décroissant!

Balayage de mémoire

Le balayage de mémoire est aussi simple à lancer :

1. Se mesure en mode mémoire en appuyant sur la touche [MR/MW(SKIP)], si nécessaire.
2. Appuyez et maintenez la touche [ (MHz)] ou [ (MHz)] pendant une seconde pour lancer le balayage dans l'ordre croissant ou décroissant, respectivement.
3. Si et lorsque le balayage détecte un signal assez fort pour ouvrir le silencieux, le balayage est temporairement interrompu ; la virgule de la fréquence affichée clignote pendant cette « pause »
4. Ensuite, le balayage reprend en fonction du mode Reprise du Balayage sélectionné dans la section précédente.
5. Pour annuler le balayage, appuyez sur le commutateur PTT ou la touche [MR(SKIP)].

Comment occulter (omettre) un canal pendant une opération de balayage de mémoire

Comme mentionné précédemment, certaines stations à once-porteuse continue, comme une station de radiodiffusion météo, constituent un obstacle sérieux pour l'opération du balayage si vous utilisez le mode Reprise du Balayage à once-porteuse diminuée, car le signal entrant ne s'arrête pas assez longtemps pour que l'émetteur-récepteur puisse reprendre le balayage. Ces canaux peuvent être « occultés » lors du balayage, si vous le souhaitez :

1. Rappeler le Canal Mémoire à être occulté lors du balayage.
2. Appuyez sur la touche [F/L] enfoncée, puis appuyez sur la touche [MR/MW(SKIP)] pour accéder au mode de sélection du canal à occulter.
3. Tournez la molette DIAL pour sélectionner « SKIP ». Le Canal Mémoire actuel est maintenant ignoré lors du balayage. L'option « ONLY » est utilisée pour le « Balayage de la Mémoire Préférentielle », décrit dans la section suivante.
4. Lorsque vous avez fait votre choix, appuyez sur le commutateur PTT pour sauvegarder le paramètre et retourner au mode d'opération normal.

Lorsque vous rappelez un canal mémoire « occulté » manuellement, une petite icône « ▶ » apparait à la gauche du numéro de canal mémoire, ce qui indique qu'il doit être ignoré lors du balayage.

Pour rétablir un canal dans la boucle du balayage, Sélectionnez « OFF » à l'étape 3 ci-dessus (le canal « occulté » est, bien entendu, toujours accessible par l'intermédiaire des méthodes de sélection manuelles des canaux en utilisant la molette DIAL en mode MR, qu'ils soient en dehors de la boucle du balayage).

Balayage de la mémoire préférentielle

Le FT-270E vous permet également de créer une « liste de balayage préférentiel » de canaux que vous pouvez « baliser » au sein du système de mémoire. Ces canaux sont désignés par une icône « ▲ » clignotante quand vous les avez sélectionnés, un par un, pour la liste de balayage préférentiel.

Lorsque vous lancez un balayage de mémoire, en commençant sur un canal avec une icône « ▶ » clignotante annexée, seuls les canaux ayant une icône « ▶ » clignotante sont balayés. Si vous lancez le balayage sur un canal qui n'a pas une icône « ▶ » clignotante annexée, vous balayez tous les canaux, y compris ceux qui ont l'icône « ▶ » clignotante annexée.

Balayage de mémoire

Voici le procédé à suivre pour configurer et utiliser la liste de balayage préférentiel :

1. Rappelez le canal mémoire que vous souhaitez ajouter à la liste de balayage préférentiel.
2. Appuyez sur la touche [F/L], puis appuyez sur la touche [MR/MW(SKIP)] pour accéder au mode de sélection du canal à occulter.
3. Tournez la molette DIAL pour sélectionner « ONLY »
4. Lorsque vous avez fait votre choix, appuyez sur le commutateur PTT pour sauvegarder le paramètre et retourner au mode d'opération normal.
5. Pour supprimer un canal de la liste de balayage préférentiel, il suffit de répéter le procédé ci-dessus, tournez la molette DIAL pour sélectionner « OFF » à l'étape 3 ci-dessus.

Pour lancer le balayage de mémoire préférentiel :

1. Appuyez sur la touche [F / L], puis appuyez sur la touche [0(SET)] pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner l'option 39 : SCN MD du mode de configuration.
3. Appuyez momentanément sur la touche [F / L] pour permettre le réglage de cette option de ce mode de configuration.
4. Tournez la molette DIAL pour sélectionner « ONLY »
5. Appuyez sur le commutateur PTT pour sauvegarder le paramètre et retourner au mode d'opération normal.
6. Maintenant, appuyez et maintenez que ce soit la touche [ (MHz)] ou [ (MHz)] pendant une seconde pour lancer le balayage de mémoire préférentiel. Seuls les canaux ayant une icône « ▶ » clignotante annexe au numéro du canal sont balayés.
7. Pour annuler le balayage de mémoire préférentiel, il suffit de répéter le procédé ci-dessus, tournez la molette DIAL pour sélectionner « MEM » à l'étape 4 ci-dessus.

Balayage du bloc mémoire

Lorsque la fonction de mémoire du bloc mémoire est engagée, le balayage balaie seulement les canaux mémoires dans le bloc mémoire actuel. Toutefois, si la fonction de balayage du lien du bloc mémoire est activée, vous pouvez balayer les canaux mémoires dans plusieurs blocs mémoires que vous avez sélectionnés.

Pour activer la fonction de balayage du lien du bloc mémoire :

1. Réglez la radio sur le mode mémoire en appuyant sur la touche [MR/MW(SKIP)], si nécessaire.
2. Appuyez et maintenez la touche [VFO(PRI)] pendant une seconde, puis tournez la molette DIAL pour selectionner le premier bloc mémoire (« BANK 1 »~« BANK10») que vous désirez balayer en utilisant le balayage du lien du bloc mémoire.

Balayage de mémoire

1. Appuyez momentanément sur la touche [F/L]. Le bloc mémoire actuel est maintenant balayé pendant le balayage de bloc mémoire. Un « virgule » est annexée entre le « N » et le « K » de l'indication du nombre de bloc mémoire (comme BAN. K 2).

1. Répétez les étapes 2 et 3 ci-dessus, pour annexer la « virgule » à n'importe quel numéro de bloc mémoire que vous souhaitez balayer.
2. Maintenant, appuyez et maintenez la touche [6(A/N)] pendant une seconde pour lancer le balayage du lien du bloc mémoire.
3. Pour supprimer un bloc mémoire du balayage du lien du bloc mémoire, répétez les étapes 2 et 3 ci-dessus, pour effacer la « virgule » de l'indication du numéro du bloc mémoire.

Balayage de mémoire programmable (LIMITE de BANDE) - programmable (BAND LIMIT) MEMORY SCAN (PMS)

Cette fonction vous permet de configurer les sous-limites de bande soit pour le balayage soit pour l'opération manuelle VFO. Par exemple, si vous le souhaitez, vous pouvez configurer une limite (en Amérique du Nord) de 144,300 MHz à 148,000 MHz de manière à empêcher tout empiètement de la portion SSB CW/signal faible de bande en-dessous de 144,300 MHz. Voici comment procéder :

1. Réglez la radio sur le mode VFO en appuyant sur la touche [VFO(PRI)], si nécessaire.
2. En utilisant les techniques apprises précédemment, stockez (dans l'exemple ci-dessus) 144,300 MHz dans le canal mémoire # L1 (le « L » désigne Lower sous-limits de bande).
3. De même, stockez 148.000MHz dans le canal mémoire # U1 (le « U » désigne Upper sous-limits de bande).
4. Confirmez que la radio est en mode VFO, appuyez et maintenez la touche [VFO(PRI)] pendant une seconde, et tournez la molette DIAL pour sélectionner le paire de fréquences PMS (PMSxx), puis appuyez sur la touche [VFO(PRI)].
5. Maintenant, appuyez et maintenez la touche [MR/MW(SKIP)] pendant une seconde pour lancer le balayage de mémoire programmable (Limite de Bande). Le balayage est désormais limité au sein de la plage programmée.
6. 10 paires de mémoires de bande de limite, étiquetées L1/U1 à L10/U10 sont disponibles. Vous pouvez donc définir des limites d'opération supérieures et inférieures en plusieurs segments sur la bande, si vous le souhaitez.

Balayage du « CANAL prioritaire » (DOUBLE VEILLE)

Les fonctions de balayage du FT-270E comprennent la capacité de balayage deux canaux, ce qui vous permet d'opérer sur un canal VFO ou un canal mémoire, tout en vérifiant périodiquement l'activité d'un canal prioritaire choisi par l'utilisateur. Si une station est reçue sur le canal mémoire qui est assez fort pour ouvrir le silencieux, le balayage se met en pause sur cette station en conformité avec le mode de reprise de balayage réglé par l'intermédiaire de l'option 32 : RESUME du mode de configuration. Référez-vous à la page 41.

Voici le procédé à suivre pour activer l'opération du canal prioritaire en double voie :

Priorité en VFO

1. Rappeler le canal mémoire que vous désirez utiliser comme fréquence « prioritaire »
2. Maintenant, régalez la radio sur le mode VFO en appuyant sur la touche [VFO(PRI)].
3. Appuyez sur la touche [F/L], puis appuyez sur la touche [VFO(PRI)] pour activer le mode prioritaire VFO. L'affichage reste sur la fréquence VFO, mais toutes les cinq secondes, la radio vérifie l'activité du canal prioritaire (canal mémoire).
4. Appuyez à nouveau sur la touche [F/L], puis appuyez sur la touche [VFO(PRI)] pour désactiver le mode prioritaire VFO.

Canal mémoire prioritaire

1. Stockez la fréquence que vous souhaitez changer en canal « prioritaire » dans le canal mémoire « 1 »
2. Maintenant, réglez la radio pour qu'elle fonctionne sur un autre canal mémoire.
3. Appuyez sur la touche [F / L], puis appuyez sur la touche [VFO(PRI)] pour activer le mode de Mémoire Prioritaire. L'affichage reste sur la fréquence du canal mémoire actuel, mais toutes les cinq secondes, la radio vérifie l'activité du canal prioritaire (canal mémoire « 1 »).
4. Appuyez à nouveau sur la touche [F / L] [VFO(PRI)] pour désactiver le mode de mémoire prioritaire.

Lorsque la fonction de bloc mémoire est activée, le FT-270E vérifie le canal, le numéro de canal le plus bas dans le bloc mémoire actuel comme canal prioritaire.

Canal prioritaire maison

1. Rappelez la fréquence que vous souhaitez utiliser en tant que fréquence « prioritaire »
2. Maintenant, réglez la radio pour qu'elle fonctionne sur le canal maison en appuyant sur la touche [F/L] suivie de la touche [REV(HOME)].

Balayage du « CANAL prioritaire » (DOUBLE VEILLE)

1. Appuyez sur la touche [F / L], puis appuyez sur la touche [VFO(PRI)] pour activer le mode Prioritaire Maison. L'affichage reste sur la fréquence du canal maison actuel, mais toutes les cinq secondes, la radio vérifie l'activité du canal prioritaire.

1. Appuyez à nouveau sur la touche [F / L] [VFO(PRI)] pour désactiver le mode Prioritaire Maison.

Canal prioritaire WX

1. Rappelez la fréquence que vous souhaitez utiliser en tant que fréquence « prioritaire »
2. Maintenant, réglez la radio pour qu'elle fonctionne sur le canal WX en appuyant et maintenant la touche [1(SQ TYP)] pendant une seconde.
3. Appuyez sur la touche [F/L], puis appuyez sur la touche [VFO(PRI)] pour activer le mode Prioritaire WX. L'affichage reste sur la fréquence du canal WX, mais toutes les cinq secondes, la radio vérifie l'activité du canal prioritaire.

1. Appuyez à nouveau sur la touche [F/L] → [VFO(PRI)] pour désactiver le mode de Canal Maison Prioritaire.

1. Appuyez sur la touche [VFO(PRI)] pour basculer vers le mode VFO, si nécessaire.
2. Appuyez sur la touche [F/L], puis appuyez et maintenez la touche [VFO(PRI)] pendant une seconde. Maintenant le FT-270E change périodiquement entre la fréquence VFO-A et la fréquence VFO-B, tout en vérifiant l'activité sur chaque VFO toutes les 0,2 secondes.
3. Appuyez sur la touche [VFO(PRI)] pour désactiver le VFO-VFO Double Veille.

Mode retour prioritaire

Pendant l'opération en mode prioritaire (Double Veille), une fonction spéciale, sans avoir à attendre que l'activité apparaisse sur le canal prioritaire.

Lorsque cette fonction est activée, la surveillance prioritaire est engagée, il suffit juste d'appuyer sur le commutateur PTT ; l'opération retourne immédiatement au canal prioritaire.

Pour activer l'opération en retour prioritaire :

1. Appuyez sur la touche [F / L] enfoncée, puis appuyez sur la touche [0(SET)] pour accéder au mode de configuration
2. Tournez la molette DIAL pour sélectionner l'option 36: PRI. RVT du mode de configuration.
3. Appuyez momentanément sur la touche [F / L] pour activer cette option du mode de configuration,
4. Tournez la molette DIAL pour configurer cette option du mode de configuration sur « RVT. ON »
5. Lorsque vous avez fait votre choix, appuyez sur le commutateur PTT pour sauvegarder le paramètre et retourner au mode d'opération normal.
6. Pour désactiver l'opération en retard prioritaire, il suffit de répéter le procédé ci-dessus, en tournant la molette DIAL pour sélectionner « RVT. OFF » à l'étape 4 ci-dessus.

Éclairage automatique LORS de l'arrêt de balayage

Le FT-270E allume automatiquement la lumière LCD/clavier lorsque le balayage s'arrête sur un signal qu'il a détecté, ce qui vous permet de mieux voir la fréquence du signal entrant la nuit. Remarquez que cela, bien sûr, augmente la consommation de la batterie, donc faites en sorte de bien l'éteindre pendant la journée (la valeur par défaut pour cette fonction est « ON »).

Le procédé de désactivation de la lumière de balayage est le suivant :

1. Appuyez sur la touche [F / L], puis appuyez sur la touche [0(SET)], pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner l'option 40 : SCN. LMP du mode de configuration.

Éclairage automatique LORS de l'arrêt de balayage

1. Appuyez sur la touche [F/L] pour permettre le réglage de cette option du mode de configuration.
2. Tournez la molette DIAL pour configurer cette option du menu de configuration sur « OFF »
3. Lorsque vous avez fait votre choix, appuyez sur le commutateur PTT pour sauvegarder le paramètre et retourner au mode d'opération normal. 5Et SAVE

ALERTE SONORE de LIMITE de BANDE

Le FT-270E émet automatiquement une alerte sonore quand une limite de bande est détectée lors du balayage (soit en mode d'opération de balayage VFP standard ou pendant l'opération PMS). Vous pouvez également activer cette fonction (alerte sonore de limite de bande) pour qu'elle fonctionne lorsque la fréquence atteint la limite de bande lorsque vous utilisez la molette DIAL pour le réglage.

Le procédé de désactivation de l'alerte sonore de la limite de bande est :

1. Appuyez sur la touche [F / L], puis appuyez sur la touche [0(SET)], pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner l'option 20 : EDG. BEP du mode de configuration.
3. Appuyez momentanément sur la touche [F / L] pour permettre le réglage de cette option du mode de configuration.
4. Tournez la molette DIAL pour configurer cette option du menu de configuration sur « BEP. ON »
5. Lorsque vous avez fait votre choix, appuyez sur le commutateur PTT pour sauvegarder le paramètre et retourner au mode d'opération normal.

Balayage de l'alerte météo

Cette fonction vous permet de vérifier les canaux mémoires diffusent des bulletins météo de la présence de la tonalité d'alerte NOAA tout en fonctionnant à l'aide du balayage VFO ou le balayage du canal mémoire.

Lorsque la fonction de balayage d'Alerte Météo est engagée, le FT-270E vérifie l'activité des canaux mémoire diffusant des bulletins météos toutes les cinq secondes pendant le balayage. Si vous regardez attentivement l'affichage, vous observerez que le balayage se déplace périodiquement au bloc diffusant les bulletins météos, pendant qu'il balaie rapidement les canaux météos à la recherche de la tonalité d'alerte, après lequel le balayage régulier reprend pendant cinq autres secondes.

Pour activer la fonction de balayage d'Alerte Météo :

1. Appuyez sur la touche [F / L] enfoncée, puis appuyez sur la touche [0(SET)] pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner l'option 52 : WX ALT du mode de configuration.
3. Appuyez momentanément sur la touche [F / L] pour permettre le réglage de cette option du mode de configuration.
4. Tournez la molette DIAL pour sélectionner « ALT. ON »
5. Lorsque vous avez fait votre choix, appuyez sur le commutateur PTT pour sauvegarder le paramètre et retourner au mode d'opération normal.
6. Pour désactiver la fonction de balayage d'Alerte Météo, sélectionnez « ALT. OFF » à l'étape 4 ci-dessus.

1) Lorsque la fonction de balayage d'Alerte Météo est engagée, le mode de reprise de balayage est réglé sur « TIME » 2) Si vous balayez juste les canaux de diffusion des bulletins météos, le récepteur du FT-270E reste en sourdine indéfiniment à moins que la tonalité d'alerte est reçue. Cela donne une longue période de temps de surveillance, car aucune puissance n'est consommée par l'intermédiaire de la sortie audio pendant que le balayage de la tonalité d'alerte est en cours.

Opération du CANAL d'urgence

Le FT-270E comprend une fonction d'« urgence » qui peut être utile si vous avez quelqu'un sur la même fréquence du canal maison de votre émetteur-récepteur. Référez-vous à la page 35 pour plus de détails sur la configuration du canal maison.

La fonction d'« urgence » est activée en appuyant et maintenant la touche [4(RPT)] pendant une seconde. Lorsque cela est fait, (A) la radio est réglée sur le canal maison, (B) il émet une alarme « forte » (le volume est contrôlé par la molette VOL/PWR), (C) elle fait clignoter la lampe de l'écran LCD / clavier, (D) si vous appuyez sur le commutateur PTT, vous désactivez temporairement la fonction d'urgence, vous pouvez ensuite transmettre sur le canal maison, et (E) deux secondes après le relâchement du commutateur PTT, la fonction d'urgence reprend.

Pour désactiver la fonction d'« urgency », appuyez momentanément sur la touche [F/L] ou éteignez la radio en tournant complètement la molette VOL/PWR dans le sens antihoraire jusqu'au clique.

Utilisez cette fonction si vous êtes absent en promenade et vous foutez un moyen rapide d'alerter un membre de la famille d'une situation dangereuse. Le son de l'alarme peut décourager un agresseur et vous permettre de vous échapper.

Assurez-vous qu'un ami ou un membre de la famille est sur la même fréquence, car il n'y a pas d'identification envoyée lorsque l'alarme d'urgence retentit. Et ne transmettez pas la sonnerie d'alarme, sauf en cas d'une vraie

urgence!

2) La fonction d'« urgence » peut être modifiée pour une autre fonction par l'intermédiaire de l'option 21 : EMG S du mode de configuration ; réferez-vous à la page 86 pour plus de détails.

Fonction d'identification automatique de secours (EAI)

La fonction d'identification automatique de secours peut être utilisée pour la recherche de personnes qui sont immobilisées à cause des catastrophes comme les tremblements de terre, en particulier les recherches et les sauvetages de personnes qui peuvent avoir été blessées dans un champ de débris. Dans de tels cas, si un autre chercheur envoie un commandement unique (paire de tonalité CTCSS), la radio de la personne immobilisée, qui peut être incapable de parler ou même d'appuyer sur le commutateur PTT, entraîne automatiquement la radio de la personne lésée à transmettre, afin que d'autres puissent effectuer radiogoniométrie et effectuer un sauvetage. L'indicatif de la personne immobilisée est également transmis, afin d'aider l'équipe de secours.

Fonction d'identification automatique de secours (EAI)

Si une équipe de secours est en train de travailler dans une zone dangereuse, tous les membres devraient activer la fonction EAI sur leur transmetteur, afin que d'autres puissent aider un membre de l'équipe en danger, si nécessaire.

La fonction d'identification de secours automatique (EAI) (1) (20) possède deux modes d’opération : mode intervalle et mode continue.

En mode Intervalle, lorsque le FT-270E recoit la paire de tonalité CTCSS, qui est stockée dans la mémoire de réception du télévertisseur (configure par l'intermédiaire de l'options 18 : ECS. CDR du mode de configuration), il la recoit sur la fréquence, qui est stockée dans le canal mémoire « 200 » pendant plus de cinq secondes. La radio transmet automatiquement un bref signal sonore de tonalité (0,5 seconde) toutes les 2,5 secondes jusqu'à l'expiration du minuteur EAI au niveau de puissance stocké dans ce canal de mémoire, il n'est pas nécessaire que la personne immobilisée appuie sur le commutateur PTT.

En mode continu, lorsque le FT-270E recoit la paire de tonalité CTCSS qui est stockée dans la mémoire de réception du télévertisseur (configure par l'intermédiaire de l'options 18 : ECS. CDR du mode de configuration) il la recoit sur la fréquence, qui est stockée dans le canal mémoire « 200 » pendant plus de cinq secondes. La radio transmet automatiquement (avec le niveau du microphone au maximum) en continu, jusqu'à l'expiration du minuteur EAI, au niveau de puissance stocké dans ce canal de mémoire, il n'est pas nécessaire que la personne immobilisée appuie sur le commutateur PTT.

En outre, si vous indicatif d'appel est stocké dans la radio par l'intermédiaire de l'option 11 : CW WRT du mode de configuration et vous avez activé l'identification CW par l'intermédiaire de l'option 10 : CWID du mode de configuration, la radio transmet leur indicatif sur les ondes lorsque la fonction EAI est d'abord engagée par le télécommande à distance, et toutes les 10 minutes par la suite.

L'identification d'indicatif d'appel peut être modifiée à n'importe quelle séquence de caractères de votre choix, comme un nom. Avant l'envoi de l'indicatif d'appel ou du nom, la radio transmet les trois tonalités à plusieurs reprises pour une période de temps définie par l'utilisateur (entre 1 et 30 minutes). Le nom ou l'indicatif d'appel est transmis toutes les 10 minutes.

Fonction d'identification automatique de secours (EAI)

La fonction d'identification de secours (EAI) nécessite que vous (1) sauvegardiez la paire de tonalité CTCSS dans la mémoire de réception du télévertisseur (voir page 29 pour le procédé) et (2) que vous sauvegardiez la fréquence de coordination de votre choix dans le canal mémoire « 200 » (Référez-vous à la page 33 pour le procédé).

Pour activer cette fonction :

1. Appuyez sur la touche [F/L] puis appuyez sur la touche [0 (SET)] pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner l'option 53 : EAI du mode de configuration.
3. Appuyez brièvement sur la touche [F / L] pour permettre le réglage de cette option du mode de configuration.
4. Tournez la molette DIAL pour sélectionner le mode d'EAI de votre choix (intervalle EAI « INT » ou EAI continue « CON ») et son temps de transmission (1-10, 15, 20, 30, 40, et 50 minutes).
5. Lorsque vous avez fait votre choix, appuyez sur le commutateur PTT pour sauvegarder le paramètre et retourner au mode d'opération normal.
6. Pour désactiver la fonction d'identification automatique d'urgence, il suffit de répéter le procédé ci-dessus, tournez la molette DIAL pour sélectionner « OFF » à l'étape 4

ci-dessus.

Lorsque la fonction d'identification automatique d'urgence est activée, l'icone « EAT » clignote sur l'écran LCD.

Le FT-270E ignore la fonction d'EAI lorsque (1) le silencieux est ouvert, (2) il y a un signal de réception sur la fréquence d'opération, (3) la fréquence d'opération est identique à celle qui est sauvegardée dans le canal de mémoire.

La fonction de Smart Search permet de charger les fréquences automatiquement en fonction de où il y a de l'activité détectée par votre radio. Lorsque Smart Search est engagée, l'émetteur-récepteur recherche au-dessus et en-dessous de votre fréquence actuelle et stocke les fréquences actives au fur et à mesure (en ne s'arrêtant sur aucun d'eux, même momentanément). Ces fréquences sont stockées dans un bloc mémoire Smart Search spécial, composé de 31 mémoires (15 au-dessus de la fréquence actuelle, 15 en-dessous la fréquence actuelle, plus la fréquence actuelle elle-même).

Deux modes de fonctionnement de base pour Smart Search sont disponibles :

SINGLE : Dans ce mode, l'émetteur-récepteur balaie la bande courante une fois dans chaque direction à partir de la fréquence actuelle. Tous les canaux où il y a de l'activité sont chargés dans les mémoires Smart Search ; que l'ensemble des 31 mémoires sont remplies ou pas, la recherche s'arrête au bout d'un balayage dans chaque direction.

Dans ce mode, l'émetteur-récepteur fait un seul passage dans chaque direction avec la recherche One-Shot. Si tous les 31 canaux ne sont pas remplis après le premier balayage, cependant, la radio continue à balayer jusqu'à ce qu'ils soient tous pourvus.

Configuration du mode smart search

1. Appuyez sur la touche [F / L] puis appuyez sur la touche [O(SET)] pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner l'option 38 : S SRCH du mode de configuration.
3. Appuyez brièvement sur la touche [F / L] pour permettre le réglage de cette option du mode de configuration.
4. Tournez la molette DIAL pour sélectionner le mode Smart Search désiré (voir ci-dessus).
5. Lorsque vous avez fait votre choix, appuyez sur le commutateur PTT pour sauvegarder le paramètre et retourner au mode d'opération normal.

Stockage des mémoires smart search

1. Réglez la radio sur le mode VFO. Assurez-vous que le silencieux est correctement réglé (afin que le bruit de la bande soit en sourdine)
2. Appuyez et maintenez sur la touche [3(LOW)], pendant une seconde pour lancer le balayage Smart Search.
3. Au fur et à mesure que les canaux actifs sont détectés, vous remarquerez que le nombre de canaux chargés augmente dans la fenêtre du canal mémoire normal.
4. Selon le mode que vous définissez pour le fonctionnement Smart Search (« SINGLE » ou « CONT »), le balayage Smart Search finit par mesure fin, et l'écran LCD retourne au canal mémoire Smart Search « C ».
5. Pour rappeler les mémoires Smart Search, tournez la molette DIAL vers le désir parmi les mémoires Smart Search.
6. Pour retourner au mode d'opération normal, appuyez sur la touche [VFO(PRI)]. Note: "returner" a été corrigé en "retourner" car c'est une reconstruction évidente du mot tronqué par l'OCR. Tous les autres éléments ont été conservés tels quels.

Smart Search est un outil idéal pour visiter une ville pour la première fois.

Vous n'avez pas besoin de passer des heures à chercher les fréquences de répéteurs dans un guide de référence. Demandez juste à votre FT-270E où

Il y a de l'action !

Le FT-270E peut être utilisé pour accéder à un « nœud » (répéteur ou d'une station de base) qui est lié au réseau WIRES™ de Vertex Standard (Wide-couverture Internet Repeater Enhancement System), opérant en mode « SRG » (Sister Radio Group). Plus de détails sont disponibles sur le site internet WIRES-II : http://www.vxstd.com/en/wiresinfo-en/. Cette fonction peut également être utilisée pour accéder à d'autres systèmes, tel que décrit ci-dessous.

1. Appuyez brièvement sur la touche [0(SET)] pour activer la fonction de connexion Internet. L'icône « » apparaît dans le coin supérieur droit de l'écran.
2. Appuyez et maintenez la touche [O(SET)] pendant une seconde, puis tournez la molette DIAL pour sélectionner le numéro d'accès (ICOD « O » ~ « 9 », « A », « B », « C », « D », « E (*) », « F (#) ») correspondant au besoin WIRESTM auquel vous souhaitez établir un lien Internet (demandez au propriétaire ou à l'opérateur)

du répéteur / nœud si vous ne connaissiez pas le numéro d'accès au réseau). Maintenant, appuyez sur le commutateur PTT pour sortir du mode de sélection.

1. Avec la fonction de connexion Internet activée (comme dans l'étape 1 ci-dessus), le FT-270E génère brève tonalité DTMF (1 seconde) selon votre choix à l'étape 2. Cette tonalité DTMF est envoyée au début de chaque transmission pour établir ou maintenir le lien au nœud WIRES™ d'opération locale dans le mode de la SRG.
2. Pour désactiver la fonction de connexion Internet, appuyez brièvement sur la touche [O(SET)] (l'icone « » disparaît de l'écran).

Si d'autres utilisateurs vous signalent que vous avez toujours un « bip » DTMF au début de chaque émission, et vous n'opérez pas en liaison avec l'accès Internet, désactivez cette fonction par l'intermédiaire de l'étape (4) ci-dessus.

Vous pouvez accéder à d'autres systèmes de lien internet (y compris WIRES™ dans le mode « FRG ») qui utilisent un signal DTMF pour y accéder.

1. Chargez les tonalités DTMF que vous souhaitez utiliser pour l'accès au lien Internet dans un registre de mémoire de composeur automatique de numéro DTMF. Aux fins de cet exemple, nous allons utiliser « #123 » comme code d'accès.

A. Appuyez sur la touche [F / L], puis appuyez sur la touche [O(SET)] pour accéder au mode de configuration. B. Tournez la molette DIAL pour sélectionner l'option 17: DT WRT du mode de configuration. C. Appuyez sur la touche [F / L] pour permettre le réglage de cette option du mode configuration. D. Tournez la molette DIAL pour sélectionner le registre de mémoire DTMF (« d1 » ~ « d9 ») dans lequel vous souh d'accès.

E. Appuyez brièvement sur la touche [F/L] Le premier chiffre clignote. F. Tournez la molette DIAL pour sélectionner « F » (qui représenté le numéro DTMF : le premier chiffre de la trame DTMF). G. Appuyez brièvement sur la touche [F / L] pour accepter le premier caractère et passer au deuxième caractère de la trame DTMF. H. Répétez les étapes précédentes jusqu'à ce que vous ayez compté le code d'accès (« #123 »). I. Appuyez et maintenez la touche dans la [F / L] pendant une seconde pour sauvegarder le paramètre.

1. Appuyez sur le commutateur PTT pour retourner au mode d'opération normal.
2. Appuyez sur la touche [F/L], puis appuyez sur la touche [0(SET)] pour de nouveau accéder au mode de configuration.
3. Tournez la molette DIAL pour sélectionner l'option 22 : I NET du mode de configuration.
4. Appuyez sur la touche [F/L] pour permettre le réglage de cette option du mode de configuration.
5. Tournez la molette DIAL pour régler cette option du mode de configuration sur « INT. MEM » (ce qui active ainsi le mode « Lien à un autre système Internet »).
6. Appuyez sur le commutateur PTT pour sauvegarder les nouveaux paramètres.
7. Appuyez brièvement sur la touche [0(SET)] pour activer la fonction de connexion Internet. L'icône « » apparaît dans le coin supérieur droit de l'écran.
8. Appuyez et maintenez la touche [0(SET)] pendant une seconde, tournez la molette DIAL pour sélectionner le numéro d'accès DTMF (« IMEM 1 » ~ « IMEM 9 ») correspondant au lien Internet du répéteur sur lequel vous désirez établir un lien Internet, puis appuyez sur le commutateur PTT pour brievement verrouiller le numéro d'accès sélectionné.
9. Une fois la fonction de connexion Internet est activée à l'étape 8 ci-dessus, vous pouvez maintenant appuyer sur la touche [O(SET)], tout en transmettant, pour envoyer la trame DTMF sélectionnée (pour établir le lien au mode de lien Internet désiré).

Pour revenir au mode WIRES™, répétez les étapes 3 à 6 ci-dessus, en sélectionnant « INT. COD » à l'étape 6.

La fonction ARTSTM utilise la signalisation DCS pour informer les deux parties, lorsque vous et une autre station équipée d'ARTSTM, sont à la portée de communication. Cela peut être particulièrement utile pendant la recherche et des situations de sauvetage, où il est important de rester en contact avec d'autres membres de votre groupe.

Les deux stations doivent mettre leur code DCS sur le même numéro de code, et activer leur fonction ARTSTM en utilisant la commande appropriée sur leur radio. La sonnerie d'alerte pourra être activée, si nécessaire.

Chaque fois que vous appuyez sur le commutateur PTT, ou toutes les 25 (ou 15) secondes après que la fonction ARTSTM soit activée, votre radio émet un signal qui comprend un signal DCS (sous-audible) pendant environ 1 seconde. Si l'autre radio est à portée, le bip sonore retentit (si activé) et l'écran affiche l'indication « IN. RNG » au lieu de cette indication étant hors de portée « OUT. RNG » dans lequel ARTSTM commence.

Que vous parliez ou pas, l'interrogation continue toutes les 15 ou 25 secondes jusqu'à ce que vous désactiviez ARTSTM. Toutes les 10 minutes, d'ailleurs, vous pouvez avoir votre radio transmettre votre indicatif par CW, de manière à se conformer aux exigences d'identification. Quand l'ARTSTM est désactivé, la DCS aussi peut être désactivée (si vous ne l'utilisiez pas déjà dans des opérations qui ne sont pas ARTSTM).

Si vous vous déplacez hors de portée pendant plus d'une minute (quatre interrogations), votre radio détecte qu'aucun signal n'a été reçu, trois bips sonores retentissent et l'affichage revient sur « OUT. RNG ». Si vous êtes à nouveau à portée, votre radio émet encore un bip sonore et l'écran changera pour afficher l'indication « IN. RNG »

Au cours de l'opération ARTSTM, votre fréquence de fonctionnement continue d'être affichée, maisaucun changement ne peut lui être ou d'autres paramètres, vousdezvez résilier ARTSTM afin de returner au mode d'opération normal. Il s'agit d'un dispositif de sécurité destiné à éviter toute perte accidentelle de contact en raison de changement de canal, etc.

Opération de base et configuration ARTS™

1. Réglez votre radio et l'autre radio sur le même numéro de code DCS (référez-vous à la page 27).
2. Appuyez et maintenez sur la touche [2(CODE)] pendant une seconde. Vous pouvez observer l'indication « OUT. RNG » s'afficher sur l'écran LCD. L'opération ARTSTM est maintainantCOMMENCE

1. Toutes les 25 secondes, votre radio transmet une « interrogation » à l'autre station. Lorsque cette station répond avec son propre signal d'interrogation ARTSTM, l'affichage change et l'indication « IN. RNG » pour confirmer que le code d'interrogation de l'autre station a été reçu en réponse au yourselves.
2. Appuyez de nouveau sur la touche [F / L] pour sortie de l'opération ARTSTM et retourner au mode d'opération normal de l'émetteur-récepteur.

La fonction ARTS™ constitue une forme de « télécommande » qui peut être limitée à certaines fréquences. Les utilisateurs américains devraient confirmer l'état actuel de l'article § 97.201 (b) des règles de la FCC régissant la bande de fréquence amateur 144 MHz avant d'utiliser cette fonction.

Options disponibles pour l'interrogation ARTSTM

La fonction ARTSTM peut être programmée pour une interrogation toutes les 25 secondes (valeur par défaut) ou 15 secondes. La valeur par défaut fournit la conservation maximale de la batterie, car le signal d'interrogation est envoyé moins fréquemment. Pour modifier l'intervalle d'interrogation :

1. Appuyez sur la touche [F / L], puis appuyez sur la touche [0(SET)], pour accéder au mode de configuration.
2. Tourner la molette DIAL pour sélectionner l'option 15 : AR INT du menu de configuration.
3. Appuyez sur la touche [F/L] pour permettre le réglage de cette option du mode de configuration.
4. Tournez la molette DIAL pour sélectionner l'intervalle d'interrogation désirée (15 ou 25 secondes).
5. Lorsque vous avez fait votre choix, appuyez sur le commutateur PTT pour retourner au mode d'opération normal.

Options disponibles pour l'alerte sonore

La fonction ARTSTM autorise deux types d'alerte sonore (avec l'option supplémentaire de les désactiver), qui vous alertent sur l'état actuel de l'opération ARTSTM. En fonction de votre emplacement et de l'ennui potentiel associé avec des bips fréquents, vous pouvez désirer le mode d'alerte sonore qui s'adapte le mieux à vos besoins. Les :

INRANG : Les bips sont émis uniquement lorsque la radio confirme d'abord que vous êtes à portée, mais ne reconfirme pas avec des bips par la suite.

ALWAYS : chaque fois qu'une transmission d'interrogation est reçue de l'autre station, les bips d'alerte sont émis.

OFF: Aucun bip d'alerte n'est émis, vous devez regarder l'écran pour confirmer le statut ARTSTM actuel.

Pour configurer le mode d'alerte sonore ARTSTM, suivez le procédé suivant :

1. Appuyez sur la touche [F/L], puis appuyez sur la touche [0(SET)], pour accéder au mode de configuration.
2. Tourner la molette DIAL pour sélectionner l'option 2: AR BEP du menu de configuration.
3. Appuyez sur la touche [F/L] pour permettre le réglage de cette option du mode de configuration.
4. Tournez la molette DIAL pour sélectionner le mode d'alerte sonore ARTSTM désiré (voir ci-dessus).
5. Lorsque vous avez fait votre choix, appuyez sur le commutateur PTT pour retourner au mode d'opération normal.

Configuration de l'identificateur CW

La fonction ARTSTM comprend un identificateur CW. Toutes les dix minutes durant l'opération ARTSTM, la radio peut être chargée d'envoyer « DE (votre indicatif) K » si cette fonction est activée. Le champ attribué pour l'indicatif d'appel peut contenir jusqu'à 6 caractères.

1. Appuyez sur la touche [F / L], puis appuyez sur la touche [0(SET)], pour accéder au mode de configuration.
2. Tourner la molette DIAL pour sélectionner l'option 29: CW WRT du menu de configuration.
3. Appuyez brièvement sur la touche [F/L] pour afficher n'importe quel indicatif précédemment stocké.
4. Appuyez une fois de plus sur la touche [F/L] pour effacer tout indicatif précédent.
5. Tournez la molette DIAL pour sélectionner la première lecture ou numéro de votre indicatif d'appel, puis appuyez momentanément sur la touche [F/L] pour sauvegarder la première lecture / le premier chiffre et passer au caractère suivant.

Lorsque le caractère correct a été sélectionné, appuyez sur la touche [▼(MHz)] pour passer au caractère suivant.

1. Répétez l'étape précédente autant de fois nécessaire pour compléter la saisie de votre indicatif d'appel. Si vous faites une

erreur, appuyez sur la touche [(M H z)] pour déplacer le curseur sur le caractère à effacer, puis ressaisissez le correct caractère.

1. Lorsque vous avez saisi votre indicatif d'appoint complété, et si il est moins de 6 caractères de long, appuyez et maintenez la touche [F/L] pendant une seconde pour confirmer l'indicatif d'appoint (si votre indicatif d'appoint a exactement 6 caractères, vous n'avez pas besoin d'appuyer et maintenir la touche [F/L] à cette étape).

1. Appuyez sur la touche PTT pour enregistrer les paramètres et sortir du fonctionnement normal.
2. Appuyez sur la touche [F / L], puis appuyez sur la touche [0(SET)] pour accéder au mode de configuration.
3. Tournez la molette DIAL pour sélectionner l'option 10: CWID du mode de configuration.
4. Appuyez brièvement sur la touche [F/L], puis tournez la molette DIAL pour configurer cette option sur « TX ON » (pour activer la fonction CW ID).
5. Appuyez sur le commutateur PTT pour sauvegarder les paramètres et retourner au mode d'opération normal.

Vous pouvez vérifier ce que vous venez d'accomplir en surveillant l'indicatif d'appel que vous venez de saisir. Pour le faire, répétez les étapes 1 à 7 ci-dessus, puis appuyez sur le commutateur MONI.

Le FT-270E vient avec un clavier à 16 touches qui permet la composition du numéro DTMF facile pour la mise à jour (Autopatch), le contrôle du relais ou l'accès du lien Internet. À part les chiffres numériques [0] à [9], le clavier comprend les touches [*] et [#], et les touches [A], [B], [C] et [D] souvent utilisées pour le contrôle du relais.

Production manuelle de la tonalité DTMF

Vous pouvez produire des tonalités DTMF pendant la transmission manuelle.

1. Appuyez sur la touche [F / L], puis appuyez sur la touche [9(DTMF)] pour désactiver le composeur automatique de nombres DTMF, si nécessaire. L'indication « CODE » apparait sur l'écran pendant un instant.

1. Appuyez sur le commutateur PTT pour commencer la transmission.
2. Pendant la transmission, appuyez sur les chiffres voulus sur le clavier.
3. Lorsque vous avez envoyé tous les chiffres désirés, relâchez le commutateur PTT.

Composeur automatique de numéros DTMF

Neuf mémoires de composeur automatique de numéros DTMF sont fournies, ce qui vous permet de stocker des numéros de téléphone pour la mise à jour (Autopatch). Vous pouvez également stocker les flux Autopatch à court code d'accès, afin d'éviter d'avoir à les envoyer manuellement.

Voici le procédé à suivre pour le stockage du composeur automatique de numéros DTMF :

1. Appuyez sur la touche [F / L], puis appuyez sur la touche [0(SET)] pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner l'option 28 : DT WRT du mode de configuration.
3. Appuyez brièvement sur la touche [F / L] pour permettre le réglage de cette option du menu de configuration.
4. Tournez la molette DIAL pour sélectionner le registre de mémoire DTMF (« d1 » à « d9 ») dans lequel vous souhaitez stocker la trame DTMF.
5. Appuyez brièvement sur la touche [F/L] pour commencer la saisie de la mémoire DTMF dans le registre sélectionné.
6. Tournez la molette DIAL pour sélectionner le premier caractère de la trame DTMF. Les caractères disponibles sont 0 à 9, et A à F avec E, F représentant les tonalités « » et « # »
7. Appuyez sur la touche [F / L] pour accepter le premier caractère et passer au prochain caractère de la trame DTMF.

1. Répétez les étapes 5 et 6 jusqu'à ce que tout le numéro soit saisi.
2. Si vous faites une erreur, appuyez sur la touche [ (MHz)] pour déplacer le curseur sur le caractère à effacer, puis ressaisissez le correct caractère.
3. Si le numéro de téléphone est uniquement composé de chiffres, vous pouvez entrer le numéro de téléphone directement à partir du clavier.
4. Appuyez et maintenez la touche [F/L] pendant une seconde pour sauvegarder le nouveau paramètre.
5. Si vous stockez d'autres numéros, répétez les étapes 4 à 10 ci-dessus, en utilisant le registre de mémoire DTMF.
6. Lorsque toutes les mémoires DTMF requises sont remplies à votre satisfaction, appuyez sur le commutateur PTT pour sauvegarder les paramètres et retourner au mode d’opération normal.

Pour envoyer le numéro de téléphone :

1. Appuyez sur la touche [F/L], puis appuyez sur la touche [9(DTMF)] pour activer le composeur de numéro de téléphone DTMF. L'indication « MEM » apparaît sur l'écran pendant un instant.
2. Pendant que le composeur de numéro est actif, appuyez sur le commutateur PTT, puis appuyez sur la touche numérique ([1] à [9]) correspondant à la trame de mémoire DTMF que vous souhaitez envoyer. Une fois que la trame commence, vous pouvez relâcher le commutateur PTT, et l'émetteur est sur les ondes jusqu'à ce que la trame DTMF soit terminée.
3. Pour désactiver le composeur de numéro DTMF, appuyez une fois de plus sur [F/L] → [9(DTMF)]. L'indication « CODE » apparait sur l'écran pendant un instant.

Pendant que le composeur de numéro DTMF est activé, l'icône « DTMF » apparait sur le coin inférieur de l'écran LCD.

Yououpouzchangerla vitesse d'envoi du composeur de numero DTMF, enutilisantl'option16: DTSPDdu mode deconfiguration.

Référez-vous à la page 86 pour plus de détails.

Vous pouvez configurer une période de temps plus longue entre les appuis des touches numériques (correspondant à la trame de mémoire DTMF, avec le commutateur PTT appuyé) et le moment quand le premier caractère DTMF est envoyé, en utilisant l'option

15: DT DLY du mode de configuration. Référez-vous à la page 85 pour plus de détails.

Le FT-270E vous permet d'utiliser un encodeur / décodeur de tonalité DTMF (Dual Tone Multi-Frequency), avec un spécial microprocesseur fournissant une télémessagerie et des caractéristiques d'appel sélectifs, maintainant que vous avec installé le FTD-7 DTMF Paging Unit en option. Cette fonction vous permet d'appeler une station spécifique (télémessagerie), et de recevoir des appels de votre choix s'adressant uniquement à vous (Code du silencieux).

La télémessagerie et les systèmes de code du silencieux utilisent des codes numériques à 3 chiffres (000 - 999) qui sont stockés dans les Mémoires du Télévertisseur DTMF. Fondamentalement, le récepteur reste silencieux jusqu'à ce qu'il reçoive les 3 chiffres du code du télévertisseur DTMF qui correspondent à ceux stockés dans la mémoire du Télévertisseur DTMF. Ensuite le silencieux s'ouvre si l'interlocuteur est entendu, et l'écran LCD affiche les 3 chiffres du code télévertisseur DTMF qui ont été reçus. En outre, la sonnerie du télévertisseur retentit immédiatement, si la fonction de sonnerie est activée. Lorsque vous fermez le commutateur PTT pour transmettre, le code à 3 chiffres du télévertisseur DTMF, qui est stocké dans le dernier registre de mémoire du Télévertisseur DTMF sélectionné, est transmis automatiquement.

Sur la radio contactée par radiomessagerie, le silencieux se ferme automatiquement cinq secondes après que le télémessage entrant finisse. (Vous pouvez maintenant reprendre l'opération du télévertisseur DTMF).

Stockage du code à 3 chiffres pour l'opération du téléviseur DTMF

1. Appuyez sur la touche [F / L] puis appuyez sur la touche [0(SET)], pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner l'option 57 : PAG. COD du mode de configuration.
3. Appuyez brièvement sur la touche [F / L] pour permettre le réglage de cette option du mode de configuration.
4. Tournez la molette DIAL pour sélectionner le registre de mémoire du télévêrisseur DTMF dans lequel vous souhaitez stocker le code d'accès.
5. Appuyez brièvement sur la touche [F/L]. Le premier chiffre clignote.
6. Tournez la molette DIAL pour sélectionner le premier chiffre du code à 3 chiffres du téléviseur DTMF. Les touches « A » et « D » sont les « caractères de remplacement »
7. Appuyez brièvement sur la touche [F/L] pour accepter le premier chiffre et passer au deuxième chiffre du code à 3 chiffres du téléviseur DTMF.
8. Répétez les étapes précédentes jusqu'à ce que le code à 3 chiffres du télévertisseur DTMF soit saisi.

1. Appuyez sur la touche [REV(HOME)] pour régler le décodeur sur « on » ou « off. » Lorsque le décodeur est réglé sur « on », la notation « -- » apparait entre le nombre du registre de mémoire du télévertisseur DTMF et le code à 3 chiffres du télévertisseur DTMF, par exemple, « P2 -- 123 »

Le code à 3 chiffres du téléviseur DTMF qui ne dispose pas de notation « -- » est utilisé comme encodeur seulement.

1. Appuyez sur le commutateur PTT pour sauvegarder les nouveaux paramètres et retourner au mode d'opération normal.

Activation du téléavertisseur DTMF

1. Appuyez sur la touche [F / L] puis appuyez sur la touche [0(SET)], pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner l'option 56 : PAGER du mode de configuration.
3. Appuyez brièvement sur la touche [F / L] pour permettre le réglage de cette option du mode de configuration.
4. Tournez la molette DIAL pour sélectionner « ON »
5. Appuyez sur le commutateur PTT pour sauvegarder le nouveau réglage et d'activer le télévertisseur DTMF. Lorsque le télévertisseur DTMF est activé, la notation « P » remplace le chiffre « 100 MHz » de l'affichage de la fréquence.
6. Appuyez sur le commutateur PTT pour envoyer le code à 3 chiffres du télévertisseur DTMF qui est stocké dans le dernier registre de mémoire du télévertisseur DTMF sélectionné.
7. Lorsque vous recevez un appel de radiomessagerie DTMF, celui-ci ouvre le silencieux DTMF de votre radio, et l'écran LCD affiche le code à 3 chiffres du télévertisseur DTMF qui a été reçu. APRÈS cinq secondes, le télévertisseur DTMF retourne sur son mode silencieux.
8. Pour désactiver le télévertisseur DTMF, il suffit de répéter le procédé ci-dessus, tournez la molette DIAL pour sélectionner « OFF » à l'étape 4 ci-dessus.

Au cours de l'opération du télévertisseur DTMF, vous pouvez configurer le FT-270E afin que la sonnerie retentissante vous avertit du fait qu'un appel est reçu, comme décrit précédemment. Référez-vous à la page 30 du manuel d'utilisation pour plus de détails.

Lorsque vous activez la fonction ANI (Automatic Identification Number) au cours de l'opération du télévertisseur DTMF, les tonalités DTMF enregistrées dans la mémoire ANI sont automatiquement envoyées chaque fois que vous appuyez sur le commutateur PTT. Lorsque l'ANI est reçu, l'écran LCD affiche le code de l'ANI reçu après le code à trois chiffres du télévertisseur DTMF.

Stockage du code ANI

1. Appuyez sur la touche [F / L], puis appuyez sur la touche [0(SET)], pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner l'option 55 :

ANI. WRT du mode de configuration.

1. Appuyez brièvement sur la touche [F/L] pour afficher n'importe quel code ANI précédemment stocké.

1. Appuyez de nouveau sur la touche [F/L] pour effacer tout code ANI précédemment stocké.
2. Tournez la molette DIAL pour sélectionner le premier chiffre ou la première lettre (O - 9, A, B, C, D, E (substitut de « * ») et F (substitut de « # »), puis appuyez brièvement sur la touche [F/L] pour sauvegarder la première lettre ou le premier chiffre et passer au caractère suivant.
3. Répétez l'étape précédente, autant de fois nécessaire (jusqu'à 16 caractères), pour compléter le code ANI. Si vous faites une erreur, appuyez sur la touche [▼(MHz)] pour déplacer le curseur sur la dette précédente ou le numéro précédent, puis ressaisissez la dette correcte ou le chiffre correct.
4. Lorsque vous avez terminé d'entrer le code ANI et si il contient moins de 16 caractères, appuyez et maintenez la touche [F / L] pendant une seconde pour confirmer l'indicatif. (Si le code ANI a exactement 16 caractères, vous n'avez pas besoin d'appuyer et de maintenir la touche [F / L] dans cette étape).
5. Appuyez sur le commutateur PTT pour sauvegarder les paramètres et retourner au mode d'opération normal.

Vous pouvez vérifier ce que vous venez d’accomplir en surveillant l'indicateur d'appel que vous venez de saisir. Pour le faire, répétez les étapes 1 à 7 ci-dessus, puis appuyez sur le commutateur MONI.

Activation de la fonction ANI

1. Appuyez sur la touche [F / L], puis appuyez sur la touche [O(SET)], pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner l'option 54 : ANI du mode de configuration.
3. Appuyez brièvement sur la touche [F / L] pour permettre le réglage de cette option du mode de configuration.
4. Tournez la molette DIAL pour sélectionner « ON »
5. Appuyez sur le commutateur PTT pour sauvegarder le nouveau réglage et activer la fonction ANI.
6. Appuyez sur le commutateur PTT pour envoyer les tonalités DTMF enregistrées dans la mémoire ANI après que le code à 3 chiffres du téléviseur DTMF qui est stocké dans le dernier registre de mémoire du téléviseur DTMF sélectionné.
7. Lorsque vous recevez un code ANI, l'écran LCD affiche le code ANI reçu après le code

à 3 chiffres du téléviseur DTMF. Vous pouvez faire défiler le ANI code reçu en tournant la molette DIAL.

1. Pour désactiver la fonction ANI, il suffit de répéter le procédé ci-dessus, tournez la molette DIAL pour sélectionner « OFF » à l'étape 4 ci-dessus.

ANI CODE

MOT de PASSE

Le FT-270E fournit une fonction de mot de passe de sécurité qui peut réduire les chances que votre émetteur-récepteur puisse être utilisé par un tiers non autorisé.

Lorsque la fonction de mot de passe est activée, la radio demande que le mot de passe à quatre chiffres soit entré lorsque la radio est d'abord allumée. Vous devez entrer le mot de passe à quatre chiffres à partir du clavier. Si un mot de passe erroné est entré, le microprocesseur éteint la radio automatiquement.

Pour entrer le mot de passe, utilisez le procédé suivant :

1. Appuyez sur la touche [F / L], puis appuyez sur la touche [0(SET)] pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner l'option 31 : PSWD W du mode de configuration.
3. Appuyez brièvement sur la touche [F/L] pour afficher n'importe quel mot de passe préalablement stocké.
4. Appuyez de nouveau sur la touche [F/L] pour effacer tout mot de passe précédemment stocké.
5. Tournez la molette DIAL pour sélectionner la première lecture ou le premier chiffre du numéro souhaité (0 - 9, A, B, C, D, E (substitut de « * ») et F (substitut de « # »).
6. Appuyez sur la touche [F/L] pour passer au chiffre suivant.
7. Répétez les étapes 5 et 6 pour programmer les autres chiffres et lettres restants du mot de passe souhaité.
8. Si vous commettez une erreur, appuyez sur la touche [(MHz)] pour déplacer le curseur sur le caractère précédent, puis ressaisissez le bon nombre ou la lettre.
9. Si vous mot de passe est composé de chiffres uniquement, vous pouvez entrer votre mot de passe directement à partir du clavier. Par exemple, pour entrer « 1234 » comme mot de passe, appuyez sur [1] → [2] → [3] → [4].
10. Lorsque vous avez terminé d'entrer le mot de passe, appuyez sur le commutateur PTT pour sauvegarder le nouveau réglage et retourner au mode d'opération normal.

Nous vous recommandons de noter le numéro de mot de passe et de le conserver dans un endroit sûr que vous pouvez trouver facilement si vous oubliez votre mot de passe.

MOT de PASSE

Pour activer la fonction de mot de passe :

1. Appuyez sur la touche [F / L], puis appuyez sur la touche [0(SET)], pour accéder au mode de configuration.
2. Tourner la molette DIAL pour sélectionner l'option 30 : PSWD du menu de configuration.
3. Appuyez sur la touche [F/L] pour permettre le réglage de cette option du mode de configuration.
4. Tournez la molette DIAL pour régler cette option du mode de configuration sur « PWD. ON »
5. Lorsque vous avez fait votre choix, appuyez sur le commutateur PTT pour retourner au mode d'opération normal.
6. Si vous souhaité de résactiver la fonction de mot de passe, répétez le procédé ci-dessus, en tournant la molette DIAL pour sélectionner « PWD. OFF » à l'étape 4 ci-dessus.

Si vous oubliez le nombre de passe, vous pouvez allumer l'émetteur-récepteur en effectuant le procédé de réinitialisation (Référez-vous à la page 77).

Cependant, le FT-270E efface le mot de passe, ainsi que toutes les mémoires, restaurez tous les autres paramètres par défaut d'usine.

Programmation des attributions des touches

Les options du mode de configuration par défaut du FT-270E ont été attribuées (à la production) aux touches [7(P1)] et [8(P2)]. Celles-ci peuvent être modifiées par l'utilisateur, si vous souhaitez attribuer une autre option du mode de configuration à une ou à ces deux touches.

Pour changer l'attribution d'une option du mode de configuration à une touche :

1. Appuyez sur la touche [F / L], puis appuyez sur la touche [0(SET)], pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner l'option du mode de configuration que vous souhaité attribuée à la touche comme raccourci.
3. Appuyez et maintenez la touche [7(P1)] ou [8(P2)] pendant une seconde, pour attribuer l'option du mode de configuration à la touche [7(P1)] ou [8(P2)].

Les options du mode de configuration suivantes être attribuées aux touches [7(P1)] et [8(P2)].

Option 11: CW WRT du mode de configuration

Option 17: DT WRT du mode de configuration

Option 31: PSWD W du mode de configuration

Modification des incréments des CANAUX

Le synthétiseur FT-270E donne l'option d'utiliser des incréments de canal de 5/10/12.5 /15/20/25/50/100 kHz par incrément, ainsi que d'une sélection d'incrément automatique basée sur la fréquence d'opération actuelle (« Auto »), un nombrequelconque que vous considérrez être important pour vos besoin d'opération. Le FT-270E est réglé à l'usine sur l'option « Auto », qui est sans doute satisfaisant pour la plupart des opérations. Toutefois, si vous nevez modifier les incréments des canaux, le procédé pour le faire est très facile.

1. Appuyez sur la touche [F / L], puis appuyez sur la touche [0(SET)], pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner l'option 45 : STEP du mode de configuration.
3. Appuyez brièvement sur la touche [F / L] pour permettre le réglage de cette option du mode de configuration.
4. Tournez la molette DIAL pour sélectionner la nouvelle taille des incréments des canaux.
5. Lorsque vous avez fait votre choix, appuyez sur le commutateur PTT pour sauvegarder le paramètre et retourner au mode d'opération normal.

Configuration de l'économiseur de batterie en reception

Une fonction importante du FT-270E est sa veille de batterie en réception qui « met la radio en veille » pour un intervalle de temps, « la réveille » périodiquement pour vérifier son activité. Si quelqu'un parle sur le canal, le FT-270E reste en mode « Actif », puis reprend ses cycles de « veille ». Cette fonction réduit considérablement l'épuisement de la batterie, et vous pouvez modifier le temps de « veille » entre les contrôles d'activité en utilisant le mode de configuration :

1. Appuyez sur la touche [F / L], puis appuyez sur la touche [0(SET)] pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner l'option 9: RXSAVE du menu de configuration.
3. Appuyez sur la touche [F/L] pour permettre le réglage de cette option du menu de configuration.
4. Tournez la molette DIAL pour sélectionner la durée de temps de « veille ». Les sélections disponibles sont 200 ms, 300 ms, 500 ms, 1 seconde, et 2 secondes, ou OFF. La valeur par défaut est 200 ms.
5. Lorsque vous avez fait votre choix, appuyez sur le commutateur PTT pour sauvegarder le nouveau paramètre et retourner au mode d'opération normal.

Configuration de l'économiseur de batterie en réception

Lorsque vous opérez en Packet, réglez la veille de batterie de réception sur OFF, puisque le cycle de veille pourrait « entrer en collision » avec le début d'une transmission entrante Packet, ce qui causerait votre TNC de ne pas recevoir

les impulsions de données complètes.

Économiseur de la batterie à l'émission

Le FT-270E comprend également un économiseur de la batterie de transmission utile, qui va automatiquement baisser le niveau de puissance de sortie lorsque le dernier signal reçu est très fort. Par exemple, lorsque vous êtes dans la proximité immédiate d'une station-relais, il n'y a généralement pas de raison d'utiliser la sortie à haute puissance afin de réaliser l'accès en sourdine au répéteur. Avec l'économiseur de la batterie de transmission, la sélection automatique d'opérer à faible puissance conserve l'épuisement de la batterie de manière significative.

Pour activer l'économiseur de la batterie de transmission :

1. Appuyez sur la touche [F / L], puis appuyez sur la touche [0(SET)] pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner l'option 10 : TXSAVE du menu de configuration.
3. Appuyez sur la touche [F / L] pour permettre le réglage de cette option du menu de configuration.
4. Tournez la molette DIAL pour régler cette option du mode de configuration sur « SAV. ON » (ce qui active l'économiseur de batterie de transmission).
5. Lorsque vous avez fait votre choix, appuyez sur le commutateur

PTT pour sauvegarder le nouveau paramètre et retourner au mode d'opération normal.

Désactivation de l'indicateur LED busy/tx

Un autre moyen de conserver la batterie est de désactiver l'indicateur TX lors de l'émission et en désactivant l'indicateur BUSy lors de la réception d'un signal. Utilisez le procédé suivant :

1. Appuyez sur la touche [F/L], puis appuyez sur la touche [0(SET)] pour accéder au menu de configuration.
2. Tournez la molette DIAL pour sélectionner l'option 8: BSY. LED du menu de configuration si vous souhaité désactiver l'indicateur BUSy ou l'option 48 : TX LED du menu de configuration si vous souhaité désactiver l'indicateur TX.

Désactivation de l'indicateur LED busy/tx

1. Appuyez sur la touche [F/L] pour permettre le réglage de cette option du menu de configuration.
2. Tournez la molette DIAL pour régler cette option du menu sur « LED. OFF » (ce qui désactive la lumière LED BUSY ou TX).
3. Appuyez sur le commutateur PTT pour sauvegarder le nouveau paramètre et retourner au mode d'opération normal.
4. Si vous souhaitez réactiver l'indicateur TX/BUSY, il suffit de répéter le procédé ci-dessus, en tournant la molette DIAL pour sélectionner « LED ON » à l'étape 4 ci-dessus.

Fonction de mise en hors-tension automatique (APO)

La fonction APO permet de conserver l'autonomie de la batterie en mettant automatiquement la radio en hors-tension après une période de temps définie par l'utilisateur pendant laquelle il n'y a pas eu d'activité, que ce soit un appel ou l'appui d'une touche. Les sélections disponibles pour la période de temps avant laquelle la mise en hors-tension est activée sont 30 minutes et 12 heures en incrémentes de 30 minutes, y compris APO OFF. L'état par défaut pour l'APO est à OFF, et voici la procédure à suivre pour l'activer :

1. Appuyez sur la touche [F / L], puis appuyez sur la touche [0(SET)] pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner l'option 1 : APO du menu de configuration.
3. Appuyez brièvement sur la touche [F / L] pour permettre le réglage de cette option du menu de configuration.
4. Tournez la molette DIAL pour sélectionner la période liée souhaitée après laquelle la radio est automatiquement mise en hors-tension.
5. Lorsque vous avez fait votre choix, appuyez sur le commutateur

PTT pour sauvegarder le nouveau paramètre et retourner au mode d'opération normal.

Lorsque l'APO est activé, l'icône « » apparait sur l'écran LCD. S'il n'y a aucune action de votre part dans l'intervalle de temps programmé, le microprocesseur éteint la radio automatiquement.

Tournez la molette VOL/PWR dans le sens horaire pour la régler sur « OFF », tournez-la dans le sens antihoraire pour allumer la radio après un arrêt APO.

Émetteur time-out-timer (TOT)

La fonction TOT prévoit un commutateur de sécurité qui limite la transmission à une valeur préprogrammée. Cela permet de promouvoir la conservation de la batterie en ne vous permettant pas d'effectuer d'extrêmement longues transmissions, et au cas où le commutateur PTT serait coincé (peut-être si la radio ou un haut-parleur/micro est calé entre les sièges de voiture), il peut empêcher les interférences avec d'autres utilisateurs ainsi que l'épuisement de la batterie. Tel que configuré à l'usine, la fonction TOT est réglée sur « 6 minutes », et voici le procédé à suivre pour l'activer :

1. Appuyez sur la touche [F / L], puis appuyez sur la touche [0(SET)], pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner l'option 47 : TOT du menu de configuration.
3. Appuyez sur la touche [F/L] pour permettre le réglage de cette option du menu de configuration.
4. Tournez la molette DIAL pour régler le Time-Out Timer sur la durée « Maximum TX » désirée (1 minute et 30 minutes).
5. Lorsque vous avez fait votre choix, appuyez sur le commutateur PTT pour sauvegarder le nouveau paramètre et retourner au mode d'opération normal.

1) Quand votre temps de transmission est de 10 secondes ou moins de la période de temps impartie du Time-Out Timer, une sonnerie d'alerte fournit un avertissement sonore par l'intermédiaire du haut-parleur.

2) Puisque les transmissions brèves sont la marque d'un bon opérateur, essayez de régler la fonction TOT de votre radio, une période de temps de transmission maximale d'une minute. Cette disposition.

La fonction BCLO empêche l'émetteur de la radio d'être activé si un signal assez fort pour percer le silencieux est reçu. Sur une fréquence où les stations utilisant des codes CTCSS ou DCS différents peuvent être activées, BCLO vous empêche de perturber leurs communications par accident (parce que votre radio peut être mise en sourdine par son propre décodeur de tonalité). Le paramètre par défaut pour le BCLO est à OFF, et voici comment modifier ce paramètre :

1. Appuyez sur la touche [F / L], puis appuyez sur la touche [0(SET)] pour accéder au mode de configuration.

1. Tournez la molette DIAL pour sélectionner l'option 5: BCLO du menu de configuration.
2. Appuyez sur la touche [F/L] pour permettre le réglage de cette option du menu de configuration.
3. Tournez la molette DIAL pour régler la fonction sur « BCL. ON » (ce qui active la fonction BCLO)
4. Appuyez sur le commutateur PTT pour sauvegarder le nouveau paramètre et retourner au mode d'opération normal.

Inversion du code DCS

Le système DCS a d'abord été introduit dans la publicité LMR des services à la radio (Land Mobile Radio), où il est maintenant largement utilisé. DCS est parfois appelé par ses différents noms de propriété, tels que DPL (Digital Private Line, une marque déposée de Motorola, Inc.).

DCS utilise un mot code, composé d'une armature de 23-bit, transmis (sous-audible) à un débit de 134,4 bps (bits/sec). Parfois, l'inversion du signal peut se traduire par le complément d'un code à être envoyé ou reçu. Cela empêche le silencieux du récepteur de s'ouvrir avec le DCS étant activé, puisque la série de bits décodés ne correspond pas à celle pour l'opération.

Situations typiques qui pourraient provoquer l'inversion de signal sont les suivantes :

Raccordement d’un préamplificateur récepteur externe. Opération grâce à un répéteur. Raccordement d’un amplificateur linéaire externe.

Remarquez que l'inversion de code ne signifie pas que l'un des équipements enumerated ci-dessus est défectueux!

Dans certaines configurations de l'amplificateur, le signal de sortie (phase) est inversé par rapport à l'entrée. Les amplificateurs de petit signal ou de puissance qui ont un nombre impair (1, 3, 5, etc.) des étages d'amplification peuvent donner lieu à l'inversion d'un code de transmission et de réception DCS.

Alors que dans la plupart des circonstances, cela ne devrait pas se produire (les conceptions d'amplificateur et les normes de l'industrie en tiennent compte), si vous trouvez que le silencieux de votre récepteur ne s'ouvre pas lorsque vous et l'autre station utilisez un code DCS commun, vous ou l'autre station (mais pas les deux) peuvent essayer ce qui suit :

1. Appuyez sur la touche [F / L], puis appuyez sur la touche [0(SET)] pour accéder au mode de configuration.

Inversion du code DCS

1. Tournez la molette DIAL pour sélectionner l'option14 : DCS. N/R du mode de configuration.
2. Appuyez brièvement sur la touche [F/L], puis tournez la molette DIAL pour sélectionner l'un des modes suivants:

T/RX N: Encodeur, Normal; Decodeur, Normal

RX R: Encodeur, Normal; Décodeur, Inversé

TX R: Encodeur, Inversé; Décodeur, Normal

T/RX R: Encodeur, Inversé; Décodeur, Inversé

1. Lorsque vous avez fait votre choix, appuyez sur le commutateur PTT pour sauvegarder le nouveau paramètre et retourner au mode d'opération normal.
2. Rappelez-vous de stocker le paramètre par défaut sur « T/RX N » (Encodeur ; Normal, Décodeur ; Normal) quand vous avez fini.

Changement du niveau d'écran de transmission

Dans de nombreuses régions du monde, la congestion de canal a exigé que les canaux d'opération soient rapprochés. Dans les environnements d'opération tels que ceux-ci, il est souvent exigé que les opérateurs utilisent des niveaux d'écart réduits, de façon à réduire les risques d'interférence aux utilisateurs sur les canaux adjacents. Le FT-270E inclut une méthode simple d'y parvenir :

1. Appuyez sur la touche [F/L] puis appuyez sur la touche [0(SET)] pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner l'option 51 : WID. NAR du mode de configuration.
3. Appuyez brièvement sur la touche [F / L] pour permettre le réglage de cette option du mode de configuration.
4. Tournez la molette DIAL pour régler l'option du mode de configuration sur « NARROW ». Dans cette configuration (« Écart à moinsie actif »), l'écart de l'émetteur est d'environ ±2,5 kHz, et le niveau de sortie audio reçu est accru, pour faciliter l'écoute des signaux étroits.
5. Lorsque vous avez fait votre choix, appuyez sur le commutateur PTT pour sauvegarder le paramètre et retourner au mode d'opération normal.

La configuration « normale » de l'écart (quand cette option du menu est réglée sur WIDE) est ± 5kHz.

Dans le cas d'opération erratique de l'émetteur-récepteur, il est possible que les données sur le microprocesseur aient été corrompues. Bien qu'il s'agisse d'une situation très inhabituelle, le seul moyen de les récupérer implique la réinitialisation du microprocesseur. Voici comment y procéder :

1. Éteindre la radio.
2. Appuyez et maintenez le commutateur MONI (place juste en dessous du commutateur PTT) tout en allumant la radio.
3. Tournez la molette DIAL pour sélectionner l'un des choix dans le menu de réinitialisation :

F1 SETRST: Réinitialise le mode (Menu) de réglage sur les valeurs par défaut d'usine. F2 MEMRST : Efface les paramètres de la mémoire et les règle sur les valeurs par défaut d'usine. F3 MB RST: Efface les attributions de bloc mémoire et les règle sur les valeurs par défaut d'usine. F4 ALLRST: Efface toutes les mémoires et les autres paramètres et les règles sur les valeurs par défaut d'usine.

1. Appuyez brièvement sur la touche [F/L] pour terminer le procédé de réinitialisation.

L'option « F5 » est utilisée pour la configuration du mode de « Mémoire

Seulement , et F6 est utilisé pour le clonage. Référez-vous à la page 40

pour plus de détails concernant le mode de Mémoire Seulement, et la section

suivante au sujet du clonage.

Le FT-270E comprend une fonction « Clonage », qui permet de transférer les données de configuration et de mémoire d'un émetteur-récepteur à un autre FT-270E. Cela peut être particulièrement utile lorsque la configuration de plusieurs émetteurs-récepteurs à la fois pour une opération de service public. Voici le procédé pour le clonage de données d'une radio à l'autre :

1. Éteignez les deux radios.
2. Connectez le Câble de clonage CT-91 en option entre le MIC/SP Jacks des deux radios.
3. Appuyez et maintenez le commutateur MONI (placé juste en dessous du commutateur PTT) tout en allumant la radio (l'ordre dans lequel vous les allumez ne compte pas).
4. Tournez la molette DIAL de chaque radio pour sélectionner « F6 CLONE », puis appuyez brièvement sur la touche [F/L].
5. L'affichage disparaît pendant un instant, puis la notation « CLONE » apparait sur l'affichage des deux radios lorsque le mode de clonage est activé avec succès.
6. Sur la radio de destination, appuyez sur le commutateur MONI (« -- RX -- » apparait sur l'écran LCD).
7. Appuyez et maintenez le commutateur PTT sur la radio d'origine ; « -- TX -- » apparait sur la radio d'origine, et les données provenant de cette radio sont transférées sur l'autre radio.
8. Si un problème se manifeste durant le procédé de clonage, « ERROR » apparait. Vérifiez le câble de connexion et la tension de batterie et essayez encore une fois.
9. Si le transfert de données est effectué avec succès, « CLONE » apparait sur les deux affichages. Éteignez les deux radios et déconnectez le cable de clonage. Vous pouvez rallumer les radios et commencer l’opération normal.

Le mode de configuration du FT-270E, déjà décrit dans certaines parties de nombreux chapitres précédents, est facile à activer et définir. Il peut être utilisé pour la configuration d'un large éventail de paramètres de l'émetteur-récepteur, dont certains n'ont pas été détaillés précédemment. Utilisez le procédé suivant pour activer le mode de configuration :

1. Appuyez sur la touche [F / L], puis appuyez sur la touche [0(SET)] pour accéder au mode de configuration.
2. Tournez la molette DIAL pour sélectionner l'option du mode de configuration à régler.
3. Appuyez brièvement sur la touche [F / L] pour permettre le réglage de cette option du mode de configuration.
4. Tournez la molette DIAL pour régler ou sélectionner le paramètre à modifier de cette option du mode de configuration dans l'étape ci-dessus.
5. Après avoir effectué votre choix et réglage, appuyez brièvement sur le commutateur PTT pour sauvegarder le nouveau paramètre et retourner au mode d'opération normal.

1) Certains éléments du mode de configuration (comme l'option 46 : TN FRQ du mode de configuration) exigent que la touche [F/L] soit appuyée après le réglage du paramètre, et avant de retourner au mode d'opération normal. 2) Le nombre des deux options du mode de configuration (dans l'usine par défaut, les options du mode de configuration 25 : LAMP, et 32 : RESUME) clignote pendant la sélection de l'option du mode de configuration, ce qui indique que cette option du mode de configuration a été attribuée à la touche [7(P1)] ou [8(P2)] du clavier.

NOMBRE DE MENU	FONCTION	VALEURS DISPONIBLES (PAR DÉFAUT)
1 [APO]	Configuration de la fonction de mise en hors tension automatique.	OFF / 0.5H - 12.0 H
2 [AR BEP]	Sélectionne l'option de sonnerie pendant l'opération ARTS™.	INRANG / ALWAYS / OFF
3 [AR INT]	Sélectionne l'intervalle d'interrogation pendant l'opération ARTS™.	25 SEC / 15 SEC
4 [ARS]	Active/Désactive la fonction de décalage relais automatique.	ARS. ON / ARS.OFF
5 [BCLO]	Active/Désactive la fonction de canal occupé bloqué.	BCL. ON / BCL.OFF
6 [BEEP]	Active/Désactive la sonnerie.	KEY+SC / KEY / OFF
7 [BELL]	Sélectionne la répétition du nombre de sonneries CTCSS/DCS.	OFF/ 1T / 3T / 5T / 8T / CONT
8 [BSY.LED]	Active/Désactive la lumière LED BUSY pendant que le silencieux est ouvert.	LED. ON / LED.OFF
9 [CLK.SFT]	Décalage de la fréquence de la fréquence du processeur.	SFT.OFF / SFT. ON
10 [CWID]	Active/Désactive l'identifient CW pendant l'opération ARTS™.	TX OFF / TX ON
11 [CW WRT]	Programme et active l'identifient CW (utilisé pendant l'opération ARTS™).	---
12 [DC VLT]	Indique la tension d'alimentation CC.	---
13 [DCS.COD]	Configuration du code DCS.	104 DCS code (023)
14 [DCS.N/R]	Active/Désactive un décodeur de code DCS « Inversé ».	T/RX N, RX R, TX R, T/RX R
15 [DT DLY]	Configuration de la période de temps de délai du composeur de numéro DTMF.	50MS / 100MS / 250MS / 450MS / 750MS / 1000MS
16 [DT SPD]	Configuration de la vitesse d'envoi du composeur de numéro DTMF.	50MS / 100MS
17 [DT WRT]	Programmation du composeur de numéro DTMF.	---
NOMBE DE MENU	FONCTION	VALEURS DISPONIBLES (PAR DÉFAUT)
18 [ECS.CDR]	Configuration du code du télévertisseur de réception pour la télémessageur rehaussée CTCSS et le code silencieux.	(R05 47)
19 [ECS.CDT]	Du code du télévertisseur de transmission pour la télémessageur rehaussée CTCSS et le code silencieux.	(T05 47)
20 [EDG.BEP]	Active/Désactive la sonnerie de limite de bande tout en scélectionnant la fréquence par l'intérémière de la molette DIAL.	BEP.OFF / BEP. ON
21 [EMG.S]	Sélectionne les alertes utilisées lorsque la fonction d'urgence est activée.	EMG.BEP / EMG.LMP / EMG.B+L / EMG.CWT / EMG.C+B / EMG.C+L / EMG.ALL / OFF
22 [I NET]	Sélectionne le mode de connexion de lien Internet.	INT.OFF / INT.COD / INT.MEM
23 [INT CD]	Sélectionne le numéro d'accès (caractère DTMF) pour l'opération WIRES™.	CODE 0 - CODE 9, CODE A - CODE F (CODE 1)
24 [INT MR]	Sélectionne le registre de mémoire pour un numéro d'accès (code DTMF) pour l'accès au système du lien Internet qui n'est pas WIRES™.	d1 - d9
25 [LAMP]	Sélectionne le mode d'éclairage de l'écran LCD/Clavier.	KEY / CONT / OFF
26 [LOCK]	Sélectionne la combinaison de contrôle de verrouillage.	LK KEY / LKDIAL / LK K+D / LK PTT / LK P+K / LK P+D / LK ALL
27 [M/T-CL]	Sélectionne la touche de fonction MONI (place juste en-dessous du commutateur PTT).	MONI / T-CALL
28 [NAME]	Bascule l'indication de l'affichage entre la « fréquence » et les étiquettes « alphanumériques » du canal.	FREQ / ALPHA
29 [NM WRT]	Stocke les étiquettes alphanumériques pour les canaux mémoires.	---
30 [PSWD]	Active/Désactive la fonction mot de passe.	PWD.OFF / PWD. ON
31 [PSWD W]	Stocke le mot de salle.	---
32 [RESUME]	Sélectionne du mode de reprise du balayage.	BUSY / HOLD / TIME
33 [REV/HM]	Sélectionne la touche de fonction [REV(HOME)].	<REV> / <HOME>
34 [RF SQL]	Règle le niveau du seuil du silencieux HF.	S-1 / S-2 / S-3 / S-4 / S-5 / S-6 / S-8 / S-FULL / OFF
35 [RPT.MOD]	Configure la direction du décalage relais.	RPT.OFF / RPT.- / RPT. +
36 [PRI.RVT]	Active/Désactive la fonction de retour à la priorité.	RVT.OFF / RVT. ON
37 [RXSAVE]	Sélectionne de l'intervalle de l'économiseur de la batterie en mode de réception (« veille » ratio).	200 MS / 300 MS /500 MS / 1 SEC / 2 SSEC / OFF
38 [S SRCH]	Sélectionne le mode de balayage Smart Search.	SINGLE / CONT
39 [SCN MD]	Sélectionne le mode de scélection de balayage de canal mémoire.	ONLY / MEM
40 [SCN.LMP]	Active/Désactive l'éclairage pendant la pause du balayage.	ON / OFF
41 [SHIFT]	Configure l'ampleur du décalage relais.	0.00 - 99.95 MHz (0.60 MHz)
42 [SKIP]	Sélectionne le mode de scélection du canal à « occulter » du balayage de mémoire.	OFF / SKIP / ONLY
43 [SPLIT]	Active/Désactive le split codé CTCSS/DCS.	SPL.OFF / SPL. ON
44 [SQL.TYP]	Sélectionne la tonalityde l'encodeur et/ou le mode du décodeur.	OFF / TONE / TSOL / REV TN / DCS / ECS
45 [STEP]	Configuration des incrémentus du synthétiseur.	5 / 10 / 12.5 / 15 / 20 / 25 / 50 / 100 kHz, or AUTO
46 [TN FRQ]	Configuration de la fréquence de tonalité CTCSS.	50 standard CTCSS tones (100 Hz)
47 [TOT]	Configuration de la période de temps TOT time.	1MIN - 3MIN or OFF (6 MIN)
48 [TX.LED]	Active/Désactive la lamûrine LED de transmission pendant que la radio est en train de transmettre.	LED. ON / LED.OFF
49 [TXSAVE]	Active/Désactive l'économiseur de batterie en réception.	SAV.OFF / SAV. ON
50 [VFO.SPL]	Active ou désactive l'opération en VFO Split.	VSP.OFF / VSP.ON
51 [WID.NAR]	Sélectionne l'écart de transmission entre Wide (±5 kHz) ou Narrow (±2.5 kHz).	WIDE / NARROW
52 [WX ALT]	Active/Désactive la fonction de balayage d'alerte météo.	ALT.OFF / ALT. ON
53 [EAI]	Active/Désactive la fonction d'urgence automatique (EAI).	INT. 1M - INT.50M / COM. 1M-COM.50M / OFF

Les menus suivants apparaissent lorsque l'option FTD-7 DTMF est installée.

NOMBRE DE MENU	FONCTION	VALEURS DISPONIBLES (PAR DÉFAUT)
54 [ANI]	Active/Désactive la fonction ANI.	ANI.OFF/ANI. ON
55 [ANI.WRT]	Programme l'identifiant ANI.	---
56 [PAGER]	Active/Désactive la fonction ANI.	PAG.OFF/PAG. ON
57 [PAG.COD]	Configuration du télévertisseur DTMF pour le code du télévertisseur.	000 - 999
58 [PAG.ABK]	Active/Désactive la fonction réponse du télévertisseur DTMF.	ABK. OFF/ABK. ON
RÉGLAGES RELAIS Active/Désactive la fonction de décalage relais automatique. Configure la direction du décalage relais. Configure l'ampleur du décalage relais.	NÔMBRE DE MENU 4 [ARS]	VALEURS DISPONIBLES (PAR DÉFAUT) ARS. ON / ARS.OFF
	35 [RPT.MOD] 41 [SHIFT]	RPT.OFF / RPT. - / RPT. + (X) 0.00 - 99.95 MHz (X)
RÉGLAGES CTCSS/DCS/DTMF/EPCS Sélectionne la répétition du nombre de sonneries CTCSS/DCS.	NÔMBRE DE MENU 7 [BELL]	VALEURS DISPONIBLES (PAR DÉFAUT) OFF / 1T / 3T / 5T / 8T / CONT
Configuration du code DCS. Active/Désactive un décodeur de code DCS « Inversé ». Configuration de la période de temps de délui du composeur de numéro DTMF.	13 [DCS.COD] 14 [DCS.N/R] 15 [DT DLY]	104 standard DCS code (023) T/RX N, RX R, TX R, T/RX R 50MS / 100MS / 250MS / 450MS / 750MS / 1000MS
Configuration de la vitesse d'envoi du composeur de numéro DTMF.	16 [DT SPD]	50MS /100MS
Programmation du composeur de numéro DTMF.	17 [DT WRT]	-
Configuration du code du télévertisseur de réception pour la télémessagerie rehaussée CTCSS et le code silencieux.	18 [ECS.CDR]	(R05_47)
Du code du télévertisseur de transmission pour la télémessagerie rehaussée CTCSS et le code silencieux.	19 [ECS.CDT]	(T05_47)
Active/Désactive le split code CTCSS/DCS. Sélectionne la tonalité de l'encodeur et/ou le mode du décodeur.	43 [SPLIT] 44 [SQL.TYP]	SPL.OFF / SPL. ON OFF/TONE / TSQL /REV TN / DCS
Configuration de la fréquence de tonalité CTCSS.	46 [TN FRQ]	50 standard CTCSS tones (100 Hz)
RÉGLAGES ARTS™ Sélectionne l'options de sonnerie pendant l'opération ARTS™. Sélectionne l'intervalle d'interrogation pendant l'opération ARTS™. Active/Désactive l'identifient CW pendant l'opération ARTS™. Programme et active l'identifient CW (utilisé pendant l'opération ARTS™).	NÔMBRE DE MENU 2 [AR BEP]	VALEURS DISPONIBLES (PAR DÉFAUT) INRANG / ALWAYS / OFF
	3 [AR INT]	25 SEC / 15 SEC
	10 [CWID]	TX OFF / TX ON
	11 [CW WRT]	-
RÉGLAGES MÉMORY Bascul l'indication de l'affichage entre la « fréquence » et les étiquettes « alphanumériques » du canal. Stocke les étiquettes alphanumériques pour les canaux mémoires.	NÔMBRE DE MENU 28 [NAME]	VALEURS DISPONIBLES (PAR DÉFAUT) FREQ / ALPHA
	29 [NM WRT]	-
RÉGLAGES RECHERCHE AUTOMATIQUE Sélectionne du mode de reprise du balayage. Active/Désactive la fonction de return à la priorité. Sélectionne le mode de selection de balayage de canal mémoire. Active/Désactive l'éclairage pendant la pause du balayage. Sélectionne le mode de sélection du canal à « occulter » du balayage de mémoire. Active/Désactive la fonction de balayage d'alerte météo.	NÔMBRE DE MENU 32 [RESUME] 36 [PRI.RVT] 39 [SCN MD]	VALEURS DISPONIBLES (PAR DÉFAUT) BUSY / HOLD / TIME RVT.OFF / RVT. ON ONLY / MEM ON / OFF OFF / SKIP / ONLY ALT.OFF / ALT. ON
	40 [SCN.LMP] 42 [SKIP]
	52 [WX ALT]
RÉGLAGES ÉCONOMISEUR Sélectionne de l'intervalle de l'économiseur de la batterie en mode de réception (« veille » ratio). Active/Désactive l'économiseur de batterie en réception.	NÔMBRE DE MENU 37 [RXSAVE]	VALEURS DISPONIBLES (PAR DÉFAUT) 200 MS / 300 MS / 500 MS / 1 S / 2 S / OFF SAV.OFF / SAV. ON
	49 [TXSAVE]
RéGLAGES WIRESTM	NOMBRE DE MENU	VALEURS DISPONIBLES (PAR DÉFAUT)
Sélectionne le mode de connexion de lien Internet.	22 [I NET]	INT.OFF / INT.COD / INT.MEM
Sélectionne le numéro d'accès (caractère DTMF) pour l'opération WIRESTM.	23 [INT CD]	CODE 0 - CODE 9, CODE A - CODE F, (CODE 1)
Sélectionne le registre de mémoire pour un numéro d'accès (code DTMF) pour l'accès au système du lien Internet qui n'est pas WIRESTM.	24 [INT MR]	d1 - d9
RéGLAGES TOUCHE/BOUTON	N,NoMBRE DE MENU	VALEURS DISPONIBLES (PAR DÉFAUT)
Active/Désactive la sonnerie.	6 [BEEP]	KEY+SC / KEY / OFF
Sélectionne le mode d'éclairage de l'écran LCD/Clavier.	25 [LAMP]	KEY / 5SEC / TOGGLE
Sélectionne la combinaison de contrôle de verrouillage.	26 [LOCK]	LK KEY / LKDIAL / LK K+D / LK PTT / LK P+K / LK P+D / LK ALL
Sélectionne la touche de fonction MONI (place juste en-cessous du commutateur PTT).	27 [M/T-CL]	MONI / T-CALL
Sélectionne la touche de fonction [REV(HOME)].	33 [REV/HM]	<REV> / <HOME>
RéGLAGES DIVERS	N,NoMBRE DE MENU	VALEURS DISPONIBLES (PAR DÉFAUT)
Configuration de la fonction de mise en hors tension automatique.	1 [APO]	OFF / 0.5H - 12.0 H
Active/Désactive la fonction de canal occupe bloqué.	5 [BCLO]	BCL. ON / BCL.OFF
Active/Désactive la lumière LED BUSY pendant que le silencieux est ouvert.	8 [BSY.LED]	LED. ON / LED.OFF
Décalage de la fréquence de la fréquence du processeur.	9 [CLK.SFT]	SFT.OFF / SFT. ON
Indique la tension d'alimentation CC.	12 [DC VLT]	-
Active/Désactive la sonnerie de limite de bande tout en sélectionnant la fréquence par l'intémidaire de la molette DIAL.	20 [EDG.BEP]	BEP.OFF / BEP. ON
Sélectionne les alertes utilisées lorsque la fonction d'urgence est activée.	21 [EMG S]	EMG.BEP / EMG.LMP / EMG.B+L / EMG.CWT / EMG.C+B / EMG.C+L / EMG.ALL / OFF
Active/Désactive la fonction mot de passer.	30 [PSWD]	PWD.OFF / PWD. ON
Stocke le mot de passer.	31 [PSWD W]	-
Règle le niveau du seuil du silencieux HF.	34 [RF SQL]	S-1 / S-2 / S-3 / S-4 / S-5 / S-6 / S-8 / S-FULL / OFF
Sélectionne le mode de balayage Smart Search.	38 [S SRCH]	SINGLE / CONT
Configuration des incréements du synthétiseur.	45 [STEP]	5 / 10 / 12.5 / 15 / 20 / 25 / 50 / 100 kHz, or AUTO
Configuration de la période de temps TOT time.	47 [TOT]	1MIN - 30MIN or OFF (6MIN)
Active/Désactive la lumière LED de transmission pendant que la radio est en train de transmettre.	48 [TX.LED]	LED. ON / LED.OFF
Active ou déselective l'opération en VFO Split.	50 [VFO.SPL]	SPL.OFF / SPL. ON
Sélectionne l'écart de transmission entre Wide (±5 kHz) ou Narrow (±2.5 kHz).	51 [WID.NAR]	WIDE / NARROW
Active/Désactive la fonction d'urgence automatique (EAI).	53 [EAI]	INT. 1M - INT.50M / COM. 1M-COM.50M / OFF
RéGLAGES DTMF (NÉCESSITE L'OPTION FTD-7)	N,NoMBRE DE MENU	VALEURS DISPONIBLES (PAR DÉFAUT)
Active/Désactive la fonction ANI.	54 [ANI]	ANI.OFF / ANI. ON
Programme l'identifient ANI.	55 [ANI.WRT]	-
Active/Désactive la fonction ANI.	56 [PAGER]	PAG.OFF / PAG. ON
Configuration du télévertisseur DTMF pour le code du télévertisseur.	57 [PAG.COD]	000 - 999
Active/Désactive la fonction réponse du télévertisseur DTMF.	58 [PAG.ABK]	ABK. OFF / ABK. ON

Option de mode de configuration 1 [APO]

Fonction : Configuration de la fonction de mise en veille automatique

Valeurs disponibles : OFF/30 minutes - 12 H en incréments de 30 minutes

Par défaut : OFF

Option de mode de configuration 2 [AR BEP]

Fonction : Sélectionne l'option de sonnerie pendant l'opération ARTS.

Valeurs disponibles : INRANG/ALWAYS/OFF

Par défaut: INRANG

INRNG: Retentit seulement quand la radio détecte d'abord que vous êtes à hors portée.

ALWAYS: Retentit à chaque fois qu'une interrogation est reçue provenant d'une autre station (toutes les 15 ou 25 secondes lorsque vous êtes à portée).

OFF: Aucune alerte ne retentit.

Option de mode de configuration 3 [AR INT]

Fonction : Sélectionne l'intervalle d'interrogation pendant l'opération ARTS.

Valeurs disponibles : 25 SEC/15 SEC

Par défaut: 25SEC

Option de mode de configuration 4 [ARS]

Fonction : Active/Désactive la fonction de décalage relais automatique.

Valeurs disponibles : ARS. ON/ARS. OFF

Par défaut: ARS. ON

Option de mode de configuration 5 [BCLO]

Fonction : Active/Désactive la fonction de canal occupé bloqué.

Valeurs disponibles : BCL. ON/BCL. OFF

Par défaut: BCL. OFF

Option de mode de configuration 6 [BEEP]

Fonction: Active/Désactive la sonnerie.

Valeurs disponibles: KEY+SC/KEY/OFF

Par défaut: KEY+SC

KEY+SC: La sonnerie retentit lorsque vous appuyez sur n'importe quelle touche et lorsque le balayage s'arrête.

KEY: La sonnerie retentit lorsque vous appuyez sur n'importe quelle touche.

OFF: La sonnerie est désactivée.

Option de mode de configuration 7 [BELL]

Fonction: Sélectionne la répétition du nombre de sonneries CTCSS/DCS.

Valeurs disponibles: OFF/1T/3T/5T/8T/CONT (Sonnerie continue)

Par défaut : OFF

Option de mode de configuration 8 [BSY. LED]

Fonction: Active/Désactive la lumière LED BUSY pendant que le silencieux est ouvert.

Valeurs disponibles : LED. ON/LED. OFF

Par défaut: LED. ON

Option de mode de configuration 9 [CLK. SFT]

Fonction : Décalage de la fréquence du processeur

Valeurs disponibles : SFT. OFF/SFT. ON

Par défaut : SFT. OFF

Cette fonction est seulement utilisée pour déplacer une réponse parasite, si elle devrait tomber sur une fréquence désirée.

Option de mode de configuration 10 [CWID]

Fonction: Active/Désactive l'identification CW pendant l'opération ARTS

Valeurs disponibles : TX OFF/TX ON

Par défaut : TX OFF

Option de mode de configuration 11 [CW WRT]

Fonction: Programme et active l'identifiant CW (utilisé pendant l'opération ARTS)

Référez-vous à la page 59 pour plus de détails.

Option de mode de configuration 12 [DC VLT]

Fonction: Indique la tension d'alimentation CC.

Option de mode de configuration 13 [DCS. COD]

Fonction : Configuration du code DCS.

Valeurs disponibles : 104 codes standards DCS.

Par défaut : DCS.023

Option de mode de configuration 14 [DCS. n/r]

Fonction: Active/Désactive un décodeur de code DCS « Inversé »

Valeurs disponibles : T/RX N, RX R, TX R, T/RX R

DCS Code
023	025	026	031	032	036	043	047	051	053
054	065	071	072	073	074	114	115	116	122
125	131	132	134	143	145	152	155	156	162
165	172	174	205	212	223	225	226	243	244
245	246	251	252	255	261	263	265	266	271
274	306	311	315	325	331	332	343	346	351
356	364	365	371	411	412	413	423	431	432
445	446	452	454	455	462	464	465	466	503
506	516	523	526	532	546	565	606	612	624
627	631	632	654	662	664	703	712	723	731
732	734	743	754	-	-	-	-	-	-

Option de mode de configuration 15 [DT DLY]

Fonction: Configuration de la période de temps du délai du composeur de numéro DTMF

Valeurs disponibles : 50MS/100MS/250MS/450MS/750MS/1000MS

Par défaut: 450MS

Option de mode de configuration 16 [DT SPD]

Fonction : Configuration de la vitesse d'envoi du composeur de numéro DTMF.

Valeurs disponibles : 50MS (Haute Vitesse)/100MS (Vitesse basse)

Par défaut : 50MS

Option de mode de configuration 17 [DT WRT]

Fonction: Programmation du composeur de numéro DTMF.

Référez-vous à la page 57 pour plus de détails.

Option de mode de configuration 18 [ECS. CDR]

Fonction: Configuration du code du télécommande de réception pour la télémessagerie rehaussée CTCSS et le code silencieux.

Référez-vous à la page 29 pour plus de détails.

Option de mode de configuration 19 [ECS. CDT]

Fonction : du code du télécommande de transmission pour la télémessagerie rehaussée CTCSS et le code silencieux.

Référez-vous à la page 29 pour plus de détails.

Option de mode de configuration 20 [EDG. BEP]

Fonction : Active/Désactive la sonnerie de limite de bande tout en sélectionnant la fréquence par l'intermédiaire de la molette DIAL.

Valeurs disponibles : BEP. OFF/BEP. ON

Par défaut: BEP. OFF

Option de mode de configuration 21 [EMG S]

Fonction : Sélectionne les alertes utilisées lorsque la fonction d'urgence est activée.

Valeurs disponibles : EMG. BEP/EMG. LMP/EMG. B+L/EMG. CWT/EMG. C+B/EMG.

C+L/EMG. ALL/OFF

Par défaut: EMG. B+L

EMG. BEP: Une alerte forte retentit.

EMG. LMP: L'écran LCD/le clavier clignote.

EMG. B+L: une alerte forte retentit et l'écran LCD/le clavier clignote.

EMG. CWT: Transmet un message en morse « SOS » ( ·s ·s ) sur les ondes commençant une minute après l'activation de la fonction d'urgence.

EMG. C+B: Une alerte forte retentit et un message en morse « SOS » ( ) est transmis

EMG. C+L: La lampe de l'écran LCD/le clavier clignote et un message en morphe « SOS » ( --- ) est transmis sur les ondes commençant une minute après l'activation de la fonction d'urgence.

EMG. ALL : Toutes les options ci-dessus sont activées

OFF: Désactive la fonction d'urgence. La fonction d'urgence ne peut pas non plus être activée, en appuyant et maintenant la touche [4(RPT)], si le menu est réglé sur « OFF »

Lorsque la radio est réglée sur les modes EMG. CWT, EMG. C+B, EMG. C+L, ou EMG. ALL, la radio est chargée d'envoyer « DE (votre indicatif d'appel) » après l'envoi du message Morse SOS, si votre indicatif d'appel est entré par l'intermédiaire du mode de configuration 10 : CwID.

Option de mode de configuration 22 [INET]

Fonction : Sélectionne le mode de connexion de lien Internet.

Valeurs disponibles : INT. OFF/INT. COD/INT. MEM

Par défaut : INT. OFF

INT. OFF: Désactive le mode de connexion du lien Internet.

INT. COD: Configure le mode de connexion du lien internet pour l'accès WIRESTM.

INT. MEM: Configure le mode de connexion du lien Internet pour d'autres systèmes d'accès du lien Internet trame DTMF).

Option de mode de configuration 23 [INT CD]

Fonction : Sélectionne le numéro d'accès (caractère DTMF) pour l'opération WIRES™.

Valeurs disponibles : CODE 0 - CODE 9, CODE A - CODE F

Par défaut : CODE1

Option de mode de configuration 24 [INT MR]

Fonction: Sélectionne le registre de mémoire pour un numéro d'accès (code DTMF) pour l'accès au système du lien Internet qui n'est pas WIRES™.

Valeurs disponibles : d1 - d9

Par défaut : d1

Option de mode de configuration 25 [LAMP]

Fonction : Sélectionne le mode d’éclairage de l’écran LCD/Clavier.

Valeurs disponibles: KEY/CONT/OFF

Par défaut: KEY

KEY Mode : Illumine le clavier et la lampe LCD pendant cinq secondes lorsque vous faites tourner la molette DIAL ou appuyez sur le clavier ou n'importe quel commutateur (sauf le commutateur PTT). C'est le réglage programmé par défaut en usine.

CONT Mode : Illumine le clavier et la lampe LCD de façon continue.

OFF Mode: Désactive le clavier et la lampe LCD.

Option de mode de configuration 26 [LOCK]

Fonction : Sélectionne la combinaison de contrôle de verrouillage.

Valeurs disponibles: LK KEY/LKDIAL/LK K+D/LK PTT/LK P+K/LK P+D/LK ALL

Par défaut: LK K+D

Note : « K » = « Key » ; « D » = « Dial » ; et « P » = « PTT ».

Option de mode de configuration 27 [m/t-cl]

Fonction : Sélectionne la touche de fonction MONI (place juste en-dessous du commutateur PTT).

Valeurs disponibles : MONI/T-CALL

Par défaut : Dépend de la version de l'émetteur-récepteur.

MONI: Appuie de la touche MONI entraîne la tonalité du silencieux/le bruit d'être passés à autre, permettant d'écouter les signaux faibles (non-encodés).

T-CALL: Appuie de la touche MONI active une tonalité d'impulsion de 1750-Hz, utilisée pour l'accès du répéteur dans plusieurs pays (spécialement en Europe).

Option de mode de configuration 28 [NAME]

Fonction: Bascule l'indication de l'affichage entre la « fréquence » et les « étiquettes alphanumériques » du canal.

Valeurs disponibles : FREQ/ALPHA

Par défaut: FREQ

Option de mode de configuration 29 [NM WRT]

Fonction : Stocke les étiquettes alphanumériques pour les canaux mémoires.

Référez-vous à la page 35 pour plus de détails.

Option de mode de configuration 30 [PSWD]

Fonction: Active/Désactive la fonction mot de passe.

Valeurs disponibles : PWD. OFF/PWD. ON

Par défaut : PWD. OFF

Option de mode de configuration 31 [PSWD W]

Fonction: Stocke le mot de passe.

Les valeurs disponibles sont 0-9, A, B, C, D, E (substitut de « * »), et F (substitut de « # »)

Option de mode de configuration 32 [RESUME]

Fonction : Sélectionne le mode de reprise du balayage.

Valeurs disponibles : BUSY/HOLD/TIME

Par défaut: BUSY

BUSY: Le balayage s'arrête jusqu'à ce que le signal disparaisse, ensuite il reprend lorsqu'une onde porteuse diminue.

HOLD: Le balayage s'arrête lorsqu'un signal est reçu et il ne reprend pas.

TIME: le balayage s'arrête pendant 5 secondes, ensuite il reprend qu'une autre station ou pas est en train de transmettre.

Option de mode de configuration 33 [REV/HM]

Fonction : Sélectionne la touche de fonction [REV(HOME)].

Valeurs disponibles : /

Par défaut:

: Appui de la touche [REV(HOME)] renverse les fréquences d'émission et de réception pendant l'opération en relais.

: Appui de la touche [REV(HOME)] rappelle instantanément le canal « maison » favori.

Option de mode de configuration 34 [RF SQL]

Fonction: Règle le niveau du seuil du silencieux HF

Valeurs disponibles : S-1/S-2/S-3/S-4/S-5/S-6/S-8/S-FULL/OFF

Par défaut : OFF

Option de mode de configuration 35 [RPT. MOD]

Fonction : Configure la direction du décalage relatif.

Valeurs disponibles : RPT. OFF/RPT. -/RPT. +

Par défaut : Dépend de la version de l'émetteur-récepteur, ainsi que la configuration de

l'option 4 : ARS du mode de configuration.

Option de mode de configuration 36 [PRI. RVT]

Fonction : Active/Désactive la fonction de retour à la priorité.

Valeurs disponibles : RVT. OFF/RVT. ON

Par défaut: RVT. OFF

Référez-vous à la page 49 pour plus de détails.

Option de mode de configuration 37 [RXSAVE]

Fonction: Sélectionne l'intervalle de l'économiseur de la batterie en mode de réception (« Veille » ratio)

Valeurs disponibles : 200 MS(1:1)/300 MS(1:1.5)/500 MS(1:2.5)/1 S(1:5)/2 S(1:10)/OFF

Par défaut : 200 MS

Option de mode de configuration 38 [S SRCH]

Fonction : Sélectionne le mode de balayage Smart Search.

Valeurs disponibles : SINGLE/CONT

Par défaut : SINGLE

SINGLE: L'émetteur-récepteur balaie la bande courante une fois dans chaque direction, commençant avec la fréquence actuelle. Tous les canaux où il y a de l'activité (jusqu'à 15 dans chaque direction) sont chargés dans les mémoires Smart Search; Que l'ensemble des 31 mémoires sont remplies ou pas, la recherche s'arrête au bout d'un balayage dans chaque direction.

L'émetteur-récepteur fait un seul passage dans chaque direction comme en mode « SINGLE » mais si tous les 31 canaux ne sont pas remplis après le premier balayage, la radio continue à balayer jusqu'à ce qu'ils soient tous purs.

Option de mode de configuration 39 [SCN MD]

Fonction : Sélectionne le mode de sélection de balayage de canal mémoire.

Valeurs disponibles : ONLY/MEM

Par défaut: MEM

ONLY: Le balayage balaie seulement les canaux annexés (Liste de balayage préférentiel).

MEM: Le balayage « occulte » les canaux annexés pendant le balayage.

Option de mode de configuration 40 [SCN. LMP]

Fonction: Active/Désactive l'éclairage pendant la pause du balayage.

Valeurs disponibles : ON/OFF

Par défaut : ON

Option de mode de configuration 41 [SHIFT]

Fonction: Configure l'ampleur du décalage relatif.

Valeurs disponibles : 0.00 - 99.95 MHz (incréments de 50 kHz)

Par défaut : Dépend de la bande d'opération et de la version de l'émetteur-répéteur.

Option de mode de configuration 42 [SKIP]

Fonction : Sélectionne le mode de sélection du canal à « occulter » du balayage de mémoire.

Valeurs disponibles : OFF/SKIP/ONLY

Par défaut : OFF

SKIP: Le balayage « occulte » les canaux annexés pendant le balayage.

ONLY: balayage balaie seulement les canaux annexés (Liste de balayage préférentiel).

OFF: Tous les canaux sont balayés (les annexes sont ignorées).

Option de mode de configuration 43 [SPLIT]

Fonction: Active/Désactive le split code CTCSS/DCS.

Valeurs disponibles : SPL. OFF/SPL. ON

Par défaut : SPL. OFF

Lorsque l'option du mode de configuration est réglée sur « SPL. ON », vous verrez que les paramètres suivants sont additionnels après le paramètre « DCS » pendant la configuration de l'option du mode de configuration 44 : SQL. TYP.

D: Encodeur DCS tableau.

T DCS: Encode une tonalité CTCSS et décode un code DCS.

D TSQL: Encode un code DCS et encode la tonalité CTCSS.

Sélectionne le mode d'opération désiré parmi les sélections montrées ci-dessus.

Option de mode de configuration 44 [SQL. TYP]

Fonction : sélectionne la tonalité de l'encodeur et / ou le mode du décodeur.

Valeurs disponibles : OFF/TONE/TSQL/REV TN/DCS/ECS

Par défaut : OFF

TONE: Encodeur CTCSS

TSQL: Encodeur/Décodeur CTCSS

REVTN: Decodeur CTCSS Inversé (Met le récepteur en sourdine lorsque la tonalité correspondante est reçue)

DCS: Encodeur code numérique/Décodeur

ECS: Télémessagerie améliorée et Code de silencieux (Enhanced Paging & Code Squelch)

Remarque : Voyez aussi l'option 43 : SPLIT du mode de configuration au sujet des sélections supplémentaires disponibles pendant l'opération « Split Tone »

Option de mode de configuration 45 [STEP]

Fonction : Configuration des incréments du synthétiseur.

Valeurs disponibles : 5/10/12.5/15/20/25/50/100 kHz, ou AUTO

Par défaut : AUTO (Increment change automatiquement selon la fréquence d'opération)

Option de mode de configuration 46 [TN FRQ]

Fonction: Configuration de la fréquence de tonalité CTCSS.

Valeurs disponibles : 50 tonalités standards CTCSS.

Par défaut: 100.0Hz

CTCSS Tone Frequency (Hz)
67.0	69.3	71.9	74.4	77.0	79.7
82.5	85.4	88.5	91.5	94.8	97.4
100.0	103.5	107.2	110.9	114.8	118.8
123.0	127.3	131.8	136.5	141.3	146.2
151.4	156.7	159.8	162.2	165.5	167.9
171.3	173.8	177.3	179.9	183.5	186.2
189.9	192.8	196.6	199.5	203.5	206.5
210.7	218.1	225.7	229.1	233.6	241.8
250.3	254.1	-	-	-	-

Option de mode de configuration 47 [TOT]

Fonction : Configuration de la période de temps TOT time

Valeurs disponibles : 1MIN - 30MIN ou OFF

Par défaut : 6MIN (minutes)

Le TOT éteint le transmetteur après une transmission continue de la période de temps programmée.

Option de mode de configuration 48 [TX LED]

Fonction : Active/Désactive la lumière LED de transmission pendant que la radio est en train de transmettre.

Valeurs disponibles : LED. ON/LED. OFF

Par défaut: LED. ON

Option de mode de configuration 49 [TXSAVE]

Fonction: Active/Désactive l'économiseur de batterie en réception.

Valeurs disponibles : SAV. OFF/SAV. ON

Par défaut: SAV. OFF

Option de mode de configuration 50 [VFO. SPL]

Fonction: Active ou désactive l'opération en VFO Split.

Valeurs disponibles : VSP. OFF/VSP. ON

Par défaut : VSP. OFF

Option de mode de configuration 51 [WID. NAR]

Fonction : Sélectionne l'écart de transmission entre Wide (±5 kHz) ou Narrow (±2.5 kHz).

Valeurs disponibles : WIDE/NARROW

Par défaut : WIDE

Remarque: Si « Narrow » est sélectionné, le niveau audio du récepteur est augmenté pour compenser pour la réduction de l'écart. La bande passante du filtré IF du récepteur n'est pas changée par l'intermédiaire de ce paramètre.

Option de mode de configuration 52 [WX ALT]

Fonction: Active/Désactive la fonction de balayage d'alerte météo.

Valeurs disponibles : ALT. OFF/ALT. ON

Par défaut : ALT. OFF

Option de mode de configuration 53 [EAI]

Fonction: Active/Désactive la fonction d'urgence automatique (EAI).

Valeurs disponibles :

INT.1M- INT.10M, INT.15M, INT.20M, INT.30M, INT.40M, INT.50M,

CON.1M - CON.10M, CON.15M, CON.20M, CON.30M, CON.40M, CON.50M, et

OFF

Par défaut: OFF

L'option suivante du mode de configuration apparaît lorsque le télévisionneur FTD-7 DTMF en option est installé.

Option de mode de configuration 54 [ANI]

Fonction: Active/Désactive la fonction ANI.

Valeurs disponibles : ANI. OFF/ANI. ON

Par défaut : ANI. OFF

Option de mode de configuration 55 [ANI. WRT]

Fonction : Programme l'identifiant ANI.

Référez-vous à la page 67 pour plus de détails.

Option de mode de configuration 56 [PAGER]

Fonction: Active/Désactive la fonction ANI.

Valeurs disponibles : PAG. OFF/PAG. ON

Par défaut: PAG. OFF

Option de mode de configuration 57 [PAG. COD]

Fonction : Configuration du téléviseur DTMF pour le code du téléviseur.

Référez-vous à la page 63 pour plus de détails.

Option de mode de configuration 58 [PAG. ABK]

Fonction: Active/Désactive la fonction réponse du télévisionseur DTMF.

Valeurs disponibles: ABK. OFF/ABK. ON

Par défaut: ABK. OFF

Général
Gammes de fréquence :	RX 137 à 174 MHzTX 144 à 146 (148) MHz
Increments du canal :	5/10/12.5/15/20/25/50/100 kHz
Stabilité de fréquence :	± 5 ppm à -10 ° à +60 ° C
Décalage relatais :	± 600 kHz
Type d'émission :	F2D, F3E
Antenne Impédance :	50 ohms
Évaluation :	Fonctionnement de la batterie :7,2 V DC 1,5 AChargement de la batterie : 12 V DC 1,5 A (EXT prise CC : PA-44C / U)
Tension d'alimentation :	Fonctionnement de la batterie : 7,2 V DC (FNB-83)Chargement de la batterie : 12 V DC(EXT prise CC : PA-44C / U)
Consommation de courant :	165 mA (Réception, 200 mW de sortie)
(Approximatif @ 7,2 V)	45 mA (En veille, Économiseur Off)20,5 mA (En veille, Économiseur On)8 mA (Mise en hors tension automatique)1,5 A (5 W TX 7,2 V DC)
Température de fonctionnement :	-20 ° C à +60 ° C
Taille du boitier :	60 (L) x 120 (H) x 32 (P) mm sans molette, antenne, et un clip de ceinture
Poids :	390 g avec FNB-83, antenne et clip de ceinture
Transmetteur
Puisance de sortie HF :	5,0 W (Élevée) / 2,0 W (Moyen) /0,5 W (Bas) (@ 7,2 V)
Type de modulation :	Réactance variable F2D, F3E
Écart maximal :	± 5,0 kHz (F2D, F3E)
Fausse émission :	Au moins en dessous de 60 dB
Impédance du Microphone :	2 k-ohm
Récepteur
Type de circuit :	double-conversion superhétérodyne
Fréquences intermédiaires :	1er : 21.7 MHz2ème : 450 kHz
Sensibilité :	0,2 microvolt pour 12 dB SINAD (137-140 MHz)0,16 microvolt pour 12 dB SINAD (140-150 MHz)0,2 microvolt TYP pour 12 dB SINAD (150-174 MHz)
Sélectivité :	12 kHz / 35 kHz (-6 dB / -60 dB)
Sortie BF :	800 mW @ 16 ohms pour 10% THD(Haut-parleur interne)(@ 7,2 V) 450 mW @ 8 ohms, 10% THD (EXT SP Jack)

Les spécifications sont sujettes au changement sans préavis et sont garanties dans la bande amateur 144 MHz uniquement. Les gammes de fréquences et les fonctions varient selon la version de l'émetteur-récepteur, vérifiez avec votre revendeur.

1. Assurez-vous que l'émetteur-récepteur est en hors-tension. Retirez le boîtier rigide ou sous-ensemble, le cas échéant.
2. Retirez la batterie.
3. Localisez le connecteur pour le FTD-7, sous le sceau de prudence dans le compartiment de la pile sur l'arrière de la radio ; retirez simplement le sceau de prudence.
4. Alignez le connecteur de la FTD-7 avec le connecteur de l'émetteur-récepteur, et appuyez doucement sur l'appareil pour le mettre en place.
5. Apposez le nouveau sceau de prudence (fourni), et remplacez la batterie.
6. L'installation est maintenant terminée.

Lorsque le télévertisseur FTD-7 DTMF en option est installé sur l'appareil, une notation « PGU » est indiquée sur l'affichage pendant 2 secondes, ainsi que la tension d'alimentation continue actuelle, lorsque vous allumez la radio.

Dispositions pour les produits et électriques

Tous les produits portant le symbole (Poubelle barrée d'une croix) ne doivent pas être mis avec les

ordures ménagères.

Les produits électriques et électroniques doivent être recyclés dans un centre de traitement où ils seront triés.

En Europe, contactez votre fournisseur ou distributeur pour les informations concernant la collecte de ceux-ci.

Copyright 2010

VERTEX STANDARD CO., LTD.
