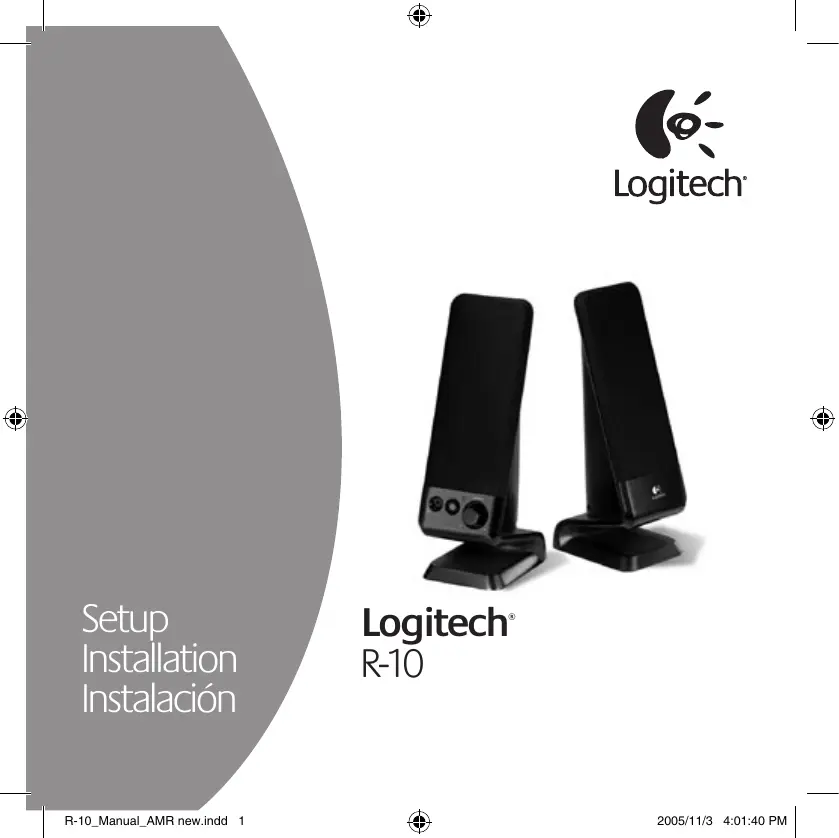

MODE D'EMPLOI R-10 LOGITECH

ATTENTION RISQUE D'ELECTROCUTION • • • • • • •

Veuillez lire ces instructions. Conservez ces instructions. Tenez compte de tous les avertissements. Suivez toutes les instructions. Débranchez les haut-parleurs de l’ordinateur et de la prise électrique avant de les nettoyer avec un chiffon sec. Procédez à l’installation en respectant les instructions du fabricant. Placez les haut-parleurs de manière à ce qu’ils soient stables, car toute chute risquerait de les endommager ou de causer des dommages corporels. N’utilisez pas les haut-parleurs à proximité d’une source d’eau et ne les mouillez pas. Ne bloquez pas les ouvertures des haut-parleurs. N’enfoncez jamais d’objets dans les ouvertures ou les fentes des haut-parleurs du fait du risque d’électrocution ou d’incendie et laissez un espace suffisant autour des haut-parleurs pour assurer une ventilation correcte. Ne les installez pas à proximité d’une source de chaleur, telle qu’un radiateur, un poêle ou tout autre appareil produisant de la chaleur (y compris les amplificateurs). Ne supprimez pas la fonction de sécurité de la fiche polarisée. Une fiche secteur polarisée possède deux broches dont l’une est plus large que l’autre. La broche la plus large est fournie pour votre sécurité. Si la fiche fournie n’est pas adaptée à votre prise, consultez un électricien pour la remplacer. Ne branchez les haut-parleurs que sur la prise de sortie audio de faible niveau de l’ordinateur ou d’un périphérique audio.

• Evitez de marcher sur le cordon d’alimentation ou de le pincer, en particulier au niveau des prises, des socles de prises d’alimentation et du point de sortie de l’appareil. • N’utilisez que les éléments annexes et les accessoires spécifiés par le fabricant. • Pour une meilleure protection contre la foudre, débranchez les haut-parleurs de la prise électrique et mettez l’ordinateur hors tension en cas d’orage. • Débranchez cet appareil si vous ne l’utilisez pas pendant de longues périodes. • L’appareil doit être réparé dès qu’il a été endommagé (par exemple, au niveau du cordon d’alimentation ou de la prise), ou si un liquide a été renversé sur l’appareil ou si des objets sont tombés dessus, si l’appareil a été exposé à la pluie ou à l’humidité, s’il ne fonctionne pas normalement ou s’il est tombé. • Les réparations doivent être effectuées par des techniciens qualifiés. • Les haut-parleurs doivent être déconnectés de l’alimentation secteur en plaçant le commutateur d’alimentation/repos en position fermée et en débranchant leur cordon d’alimentation de la prise secteur. • Vérifiez que l’équipement est installé à proximité d’une prise secteur non obstruée. • Veuillez ne placer aucune flamme nue, telle qu’une bougie allumée, sur l’appareil. ATTENTION: POUR REDUIRE LE RISQUE DU FEU OU D’ELECTROCUTION, N’EXPOSEZ PAS CET APPAREIL A LA PLUIE ET A L’HUMIDITE.

2005/11/3 4:01:41 PM Caractéristiques techniques

Installation de vos haut-parleurs Logitech® R-10

Branchez le cordon d’alimentation sur le haut-parleur droit.

Connectez vos haut-parleurs Logitech à votre carte son ou à votre source audio externe, en suivant le schéma ci-dessous. Remarque: si la carte son dispose d’une sortie de niveau de ligne et d’une sortie haut-parleurs, utilisez la sortie de niveau de ligne. Branchez l’adaptateur du cordon d’alimentation sur le secteur.

Réglage initial du volume

1. Ouvrez le programme de mixage de la carte son. Sous Windows, double-cliquez sur l’icône du haut-parleur, dans l’angle inférieur droit de l’écran. 2. Placez la commande du volume du haut-parleur principal en position centrale. 3. Si vous lisez un CD musical, réglez le volume principal du programme de mixage sur 2/3 ou plus et centrez la balance. Fermez ou minimisez la fenêtre du programme de mixage. 4. Réglez ensuite le volume du système à l’aide de la commande de volume des haut-parleurs.

Utilisation des écouteurs

Si vous utilisez un casque, branchez-le dans la prise correspondante sur le haut-parleur droit. Le son des haut-parleurs est automatiquement coupé pour une écoute personnelle. Pour régler le volume des écouteurs, utilisez les commandes situées à l’avant du haut-parleur principal.

En cas de problème avec l’ordinateur, reportez-vous au guide de l’utilisateur qui l’accompagne. Les haut-parleurs produisent un son faible ou pas de son. • Le témoin d’alimentation est-il allumé? Assurez-vous que les haut-parleurs sont branchés à la prise électrique et que le bouton d’alimentation/repos est en position allumée. • La carte son fonctionne-t-elle? Connectez les haut-parleurs à une autre source audio (un lecteur de CD, un magnétophone ou une radio, par exemple). Si les haut-parleurs produisent du son, le problème vient certainement de la carte son. Si vous ne disposez pas d’une autre source audio, déconnectez la carte son et réglez le volume des hautparleurs au maximum. Vous devriez entendre un bourdonnement lorsque vous touchez l’extrémité du connecteur. Le cas échéant, les haut-parleurs fonctionnent. Il convient alors de vérifier la configuration de la carte son. • Les écouteurs sont-ils connectés au haut-parleur? Les haut-parleurs n’émettent pas de son lorsque les écouteurs sont branchés. Retirez-les pour constater si les haut-parleurs émettent du son ou non. L’un des haut-parleurs ne produit aucun son. • La connexion de la carte son est-elle sécurisée? Vérifiez que le câble reliant la carte son au haut-parleur principal est sécurisé. 5 • La balance est-elle centrée? Français

R-10_Manual_AMR new.indd 6-7

Puissance RMS totale: 4 Watts (2W + 2W)) en 4 ohms à 1 kHz et 10 % de distorsion harmonique totale (THD) Puissance de crête totale: 8 watts à <10% THD THD du système: supérieure à 0,05% THD avant l’écrêtage Rapport signal/bruit: >70dB Réponse en fréquence: 70 Hz - 20 kHz Taille du transducteur: transducteur de 5 cm Dimensions des haut-parleurs: 22,9 cm (H) X 7,6 cm (L) X 8,9 cm (P)

Logitech certifie que les produits matériels correspondant à cette documentation sont exempts de tout défaut de fabrication et sont garantis pendant une période de deux (2) ans à compter de la date d’achat. La garantie Logitech est limitée à l’acheteur initial et ne peut faire l’objet d’un transfert. La présente garantie vous confère des droits légaux spécifiques, dont certains peuvent varier d’un pays à un autre. Recours. En cas de rupture de garantie, l’intégralité de la responsabilité de Logitech et votre recours exclusif consisteront, à la discrétion de Logitech, à: (a) réparer ou remplacer le matériel, sous réserve qu’il soit renvoyé au point de vente ou à tout autre lieu indiqué par Logitech, accompagné d’une copie du justificatif d’achat, ou (b) rembourser le prix d’achat. Tout matériel remplacé sera garanti jusqu’à échéance de la garantie d’origine ou pour une durée de trente (30) jours, selon la période la plus longue. Ces recours sont nuls si la défaillance du matériel est due à un accident, à un mauvais traitement, à une utilisation inappropriée ou à des réparations, modifications ou démontages non autorisés. A la demande de Logitech,vous devez prouver la date de l’achat original du matériel avec une facture datée de la vente ou un reçu détaillé et daté. Renonciation de garantie. Les garanties prévues dans cet accord remplacent toutes les autres garanties. Logitech ET SES FOURNISSEURS excluent expressément toutes autres garanties, y compris et sans que cette énumération soit limitative, toutes garanties implicites du caractère adéquat pour la commercialisation ou un usage particulier, ainsi que les garanties de respect des droits des tiers concernant le MATERIEL. Aucun distributeur, agent ou employé de Logitech n’est autorisé à effectuer des modifications, des extensions ou des ajouts dans cette garantie. Certaines juridictions ne reconnaissent pas les limitations de durée des garanties implicites; il est donc possible que la limitation susmentionnée ne s’applique pas à votre cas.

Charactéristiques Techniques et Garantie

Vous venez d’acquérir les haut-parleurs R-10 + de Logitech® et nous vous en félicitons. Ces haut-parleurs sont rapides à installer, faciles à utiliser et produisent un son de qualité supérieure. Pour plus d’informations sur les haut-parleurs Logitech®, visitez notre site Web à l’adresse suivante: www.logitech.com.

Limites de responsabilité. Logitech ou ses fournisseurs ne sauraient être tenus responsables des coûts d’approvisionnement en produits ou services de remplacement, du manque à gagner, de la perte d’informations ou de données, ou de tout autre dommage particulier, indirect, consécutif ou accessoire découlant de la vente, de l’utilisation ou de l’impossibilité d’utiliser un produit ou un service Logitech, même si Logitech a été informée de l’éventualité de tels dommages. La responsabilité de Logitech ET DE SES FOURNISSEURS ne saurait en aucun cas dépasser le montant déboursé pour l’acquisition du produit ou du SERVICE LOGITECH LUI DONNANT LIEU. Certaines juridictions n’autorisent pas l’exclusion ou la limitation des dommages accessoires ou consécutifs; il est donc possible que la limitation ou l’exclusion susmentionnée ne s’applique pas à votre cas. Les limites susmentionnées ne s’appliqueront pas en cas de préjudice corporel lorsque et dans la mesure où la législation en vigueur prévoit l’existence de cette responsabilité. © 2004 Logitech. Tous droits réservés. Logitech, le logo Logitech et les autres marques Logitech sont la propriété exclusive de Logitech et sont susceptibles d’être des marques déposées. Toutes les autres marques sont la propriété de leurs détenteurs respectifs. Logitech décline toute responsabilité en cas d’erreurs dans ce manuel. Les informations énoncées dans le présent document peuvent faire l’objet de modifications sans avis préalable.
