MODE D'EMPLOI TYPHONE 500 DELTA DORE

Guide d'installation et d'utilisation

TYPHONE 500

informations

www.deltadore.com

info. techniques

02 72 96 03 57

fax

02 72 96 03 58

DELTA DORE - Bonnemain - 35270 COMBOURG

Appareil conforme aux exigences des directives :

R&TTE 1999/5/CE

Télécommande téléphonique

6201029

TYPHONE 500

Avertissements

• Lire attentivement cette notice avant toute installation.
• L'appareil doit être installé selon les normes en vigueur.
• Avant toute intervention, veuilles couper le courant.
• Ne pas essayer de réparer cet apparéil vous-même, un service après-venture est à votre disposition.
• Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes. La norme UTE NF C15-100 et les règles de l'art doivent être respectées. Il est nécessaire que les apparreils connectés ou environnants ne créent pas de perturbations trop fortes (directives CEE 89/336).

Présentation

Le TYPHONE 500 permet de commander son chauffage ou sa climatisation à distance par téléphone :

• réglage de la consigne quand TYPHONE 500 est utilisé avec un thermostat programmable compatible.
• réglage du chauffage (Automatique, Confort, Economie, Hors gel ou Arrêt) ou de la climatisation (Marche ou Arrêt), quand TYPHONE 500 est utilisé avec un gestionnaire ou un programmeur compatible.

Dans le cas d'une utilisation avec un gestionnaire d'énergie, TYPHONE 500 permet aussi de commander l'état du ballon d'eau chaude (ECS).

Sommaire

a r c t e r i s t i q u e s t e c h i n q u e s . 5

Fixation 6

Raccordement p 6

Configuration . p 7

Appeler le TYPHONE 500 . p 8

Déroulement d'un appel .p 10

Avec un gestionnaire p 10

Modifier le chauffage. p 11

Modifier la climatisation. p 12

Modifier le ballon d'eau chaude. p 13

Avec un thermostat. p 14

Avec un régulateur .p 15

\section*{Caracteristiques techniques}

• Alimentation 230V, 50 Hz, +/-10%

• Isolement classe II

• Consommation : 10 mA

• Liaison bus avec les apparèils associés (gamme CALYBOX, STARBOX, DRIVER, TYBOX, ou un régulateur): cable électrique isolé type 1,5², longueur maxi. 30m

• Parafoudre de protection de l'entrée ligne téléphonique intégré dans le boîtier

• 48 V= téléphonie

• capacité d'écoulement :10 kA onde 8/20,tension résiduelle < 900V

• Température de stockage: -10°C à +70°C

• Température de fonctionnement: 0^ à +40^

• Dimensions : 3 modules, h = 53 mm

• Montage en armoire électrique

• Indice de protection : IP 40

• installation en milieuu normalement pollué

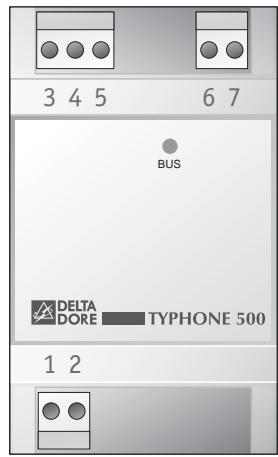

Fixation

Le boîtier modulaire est monté sur rail DIN en armoire électrique.

Raccordement

ATTENTION : la liaison BUS n'est pas isolée du secteur. Pour éviter toute confusion lors du raccordement, il est recommendé d'utiliser du cable électrique isolé de 1,5mm^2 , longueur maximum 30~m , de couleur bien différente que celle utilisée pour l'alimentation de l'appareil. Attention à respecter les polarités.

Ne pas confondre les différentes liaisons BUS de votre gestionnaire ou programmateur.

Le fonctionnement sur un autre réseau que France Télecom n'est pas garantie. En cas de dysfonctionnement, veuillez nous consulter.

Si le système est installé sur une ligne ADSL, vous nevez connecter TYPHONE 500 au réseau téléphonique par l'intermédiaire d'un contrôle maître (réf. 6406019).

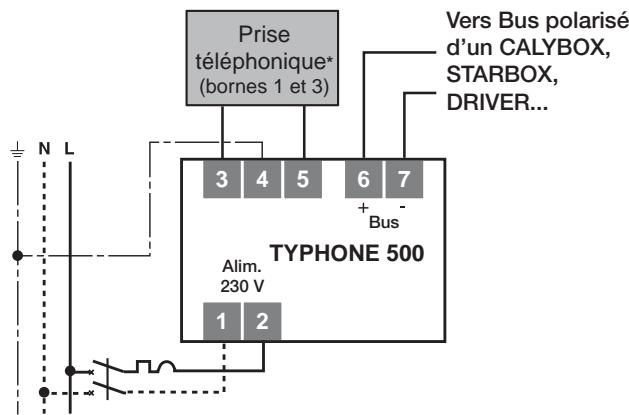

Scheme de raccordement

N'oubliez pas de raccorder la terre (à la borne 4) pour le fonctionnement du parafoudre intégré dans l'appareil (voir caractéristiques).

Configuration

Dans la notice d'installation du gestionnaire, du thermostat ou du régulateur, reportez-vous au chapitre "mise en service" ou "Configuration" pour configurer votre TYPPHONE 500 (code d'accès et besoin de la langue).

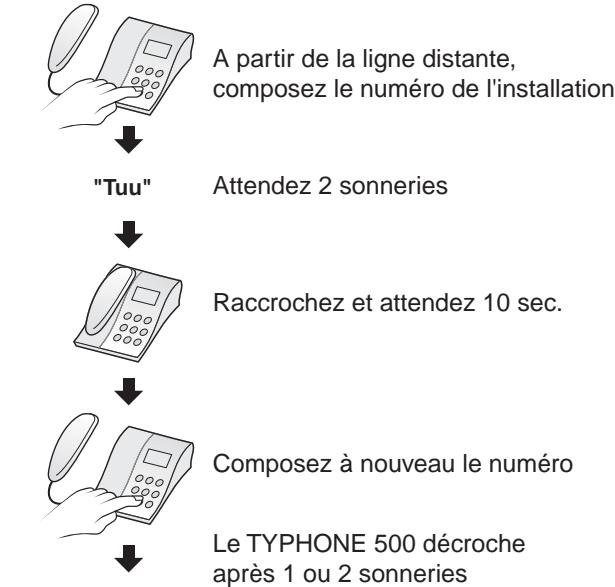

Appeler le TYPHONE 500

La séquence ci-contre permet une prise de ligne rapide.
Elle est obligatoire dans les cas suivants:

• lorsque l'appeil se fait à partir d'un téléphone mobile,
• lorsque le TYPHONE 500 cohabite avec un répondeur téléphonique,
• lorsque l'abonné souscrit le service Top Messages de France Telecom (messagerie).

Si vous n'utilise pas la série de prise de ligne rapide, le TYPHONE 500 prendra la ligne après environ 10 sonneries.

Exampie:1234

Vousetesavertencas de code d'accessroné etvousdispossezde3essayasideraccrochage.

Déroulement d'un appel

• Attendez les périodes de silence pour actionner une touche.
• La séquence de touches (#) (en moins de 2 sec.) interrupt la communication.
• Àprous 50 secondes sans appui sur une touche, TYPHONE 500 raccroche.

Vous dispose de 2 min. 50 pour effectuer toutes les opérations.

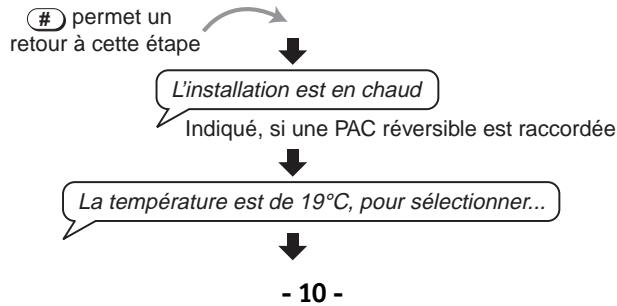

Avec un gestionnaire

• Si une pompe à chaleur réversible est raccordée et configurée sur votre gestionnaire, TYPHONE 500 vous indique l'etat de votre installation (chaud ou froid). A l'énumération des menus, il vous proposera de sélectionner la climatisation.

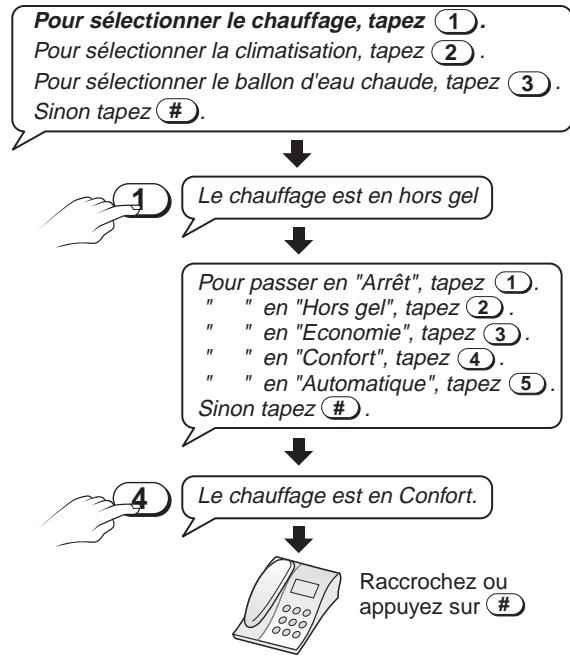

Modifier le chauffage

Avec un gestionnaire

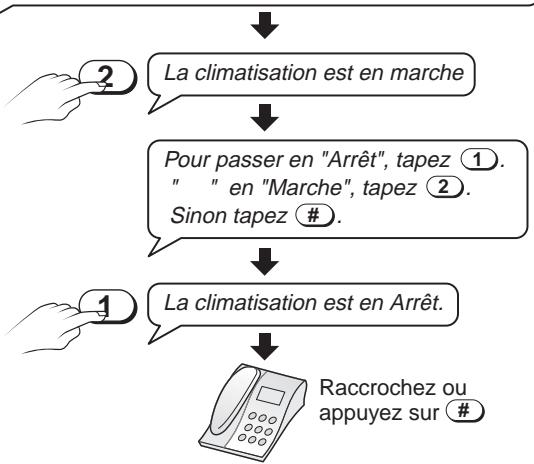

Modifier la climatisation

Pour sélectionner le chauffage, tape ①.
Pour selectionner la climatisation, tape ②.
Pour selectionner le ballon d'eau chaude, tapez ③.
Sinon tapez #

Modifier le ballon d'eau chaude

Pour sélectionner le chauffage, tapez ①.
Pour selectionner la climatisation, tape ②
Pour selectionner le ballon d'eau chaude, tapez ③.
Sinon tapez #

Le ballon d'eau chaude est en marche automatique
Pour passer en "Arrêt", tapez 串 Sinon tapez #

Le ballon d'eau chaude est en Arret.

Raccrochez ou appuyez sur #

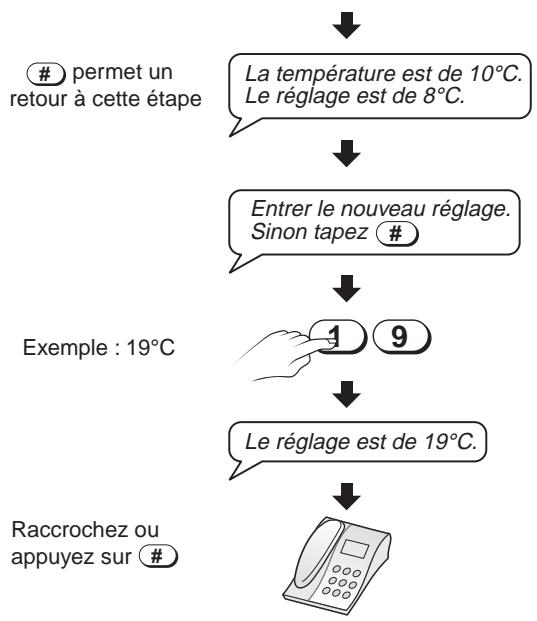

Avec un thermostat programmable

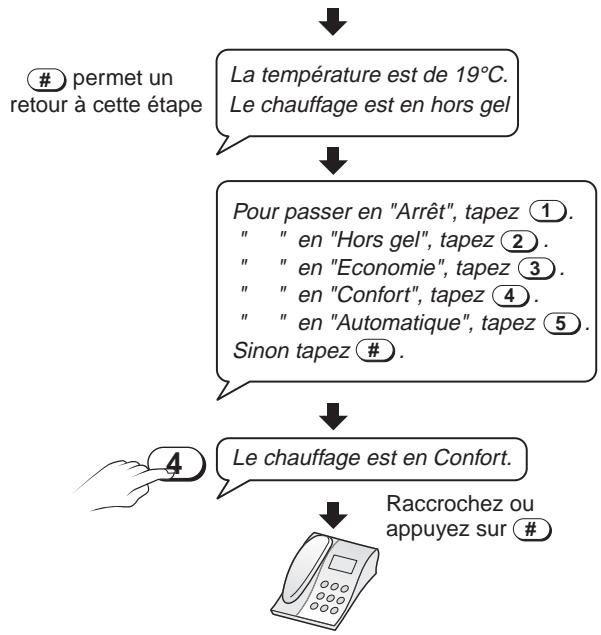

Avec un régulateur
