Marque	DELTA DORE
Modèle	TYPHONE 2 CPL
Type de produit	Système de communication domestique – Télécommande téléphonique par courants porteurs
Alimentation	230 V ±10 %, 50 Hz
Consommation	100 mA
Isolement	Classe I
Protection ligne téléphonique	Parafoudre intégré
Nombre de sonneries avant décrochage	Réglable de 5 à 35
Type de prise	2 pôles + terre, 16 A max
Fréquence d'émission CPL	132,5 kHz
Modulation	FSK
Puissance d'émission CPL	1 Veff sur 50 Ω (conforme NF EN 50065-1)
Adressage	65 000 combinaisons codées en usine
Protocole	X2D – Compatible produits CPL X2D
Surface d'installation	Jusqu'à 180 m²
Température de fonctionnement	0 °C à 40 °C
Température de stockage	-10 °C à 70 °C
Fonctions principales	2 voies de commande sans fil : voie « tout ou rien » (éclairage, ECS) et voie chauffage (fil pilote) Commande à distance par téléphone (fixe ou mobile) Code d'accès 4 chiffres modifiable Prise de ligne rapide pour mobile ou répondeur
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de solvants ni de produits abrasifs.
Sécurité	Code d'accès 4 chiffres (3 essais max avant raccrochage) Parafoudre sur ligne téléphonique Isolement classe I Conforme directive R&TTE 1999/5/CE
Contenu de la boîte	Appareil TYPHONE 2 CPL Câble RJ11/prise téléphonique gigogne Carte aide-mémoire

FOIRE AUX QUESTIONS - TYPHONE 2 CPL DELTA DORE

Comment installer le TYPHONE 2 CPL ?

Branchez l'appareil sur une prise 230 V avec borne de terre. Raccordez le câble téléphonique fourni (RJ11) sur le côté de l'appareil et intercalez la prise gigogne entre le poste téléphonique et sa prise. La prise avant (E) est une prolongation directe de la prise secteur et n'est pas pilotée par le Typhone.

Comment associer un récepteur CPL voie chauffage ?

Maintenez enfoncée la touche voie chauffage jusqu'à ce que le voyant vert clignote. Relâchez. Sur le récepteur (TC 51089), si son voyant vert clignote, appuyez brièvement sur sa touche. Le voyant s'allume fixe : l'association est réussie. Sinon, maintenez la touche du récepteur ~10 s jusqu'à clignotement, puis appuyez brièvement. Appuyez sur la touche du Typhone pour sortir du mode association.

Comment associer un récepteur CPL voie automatisme ?

Appuyez environ 3 secondes sur la touche voie automatisme jusqu'à ce que le voyant rouge clignote (le vert s'éteint). Relâchez. Sur le récepteur (TC 51098), si son voyant vert clignote, appuyez brièvement. Le voyant devient fixe. Sinon, maintenez la touche du récepteur ~10 s jusqu'à clignotement, appuyez brièvement. Appuyez sur la touche du Typhone pour quitter.

Quel est le code d'accès par défaut et comment le modifier ?

Le code d'accès par défaut est 1234. Pour le modifier, appelez le Typhone, saisissez le code actuel, puis appuyez sur ③ lorsque le menu propose de modifier le code. Saisissez le nouveau code (4 chiffres) et appuyez sur ③ pour confirmer.

Comment commander le chauffage à distance par téléphone ?

Composez le numéro de l'installation. Après X sonneries (réglable), le Typhone décroche et une voix vous invite à saisir le code d'accès. Ensuite, vous entendez le menu : appuyez sur ② pour basculer le chauffage entre Marche et Hors-gel. Si un Driver CPL est associé, les modes sont Programmation ou Hors-gel.

Comment régler le nombre de sonneries avant décrochage ?

Appelez le Typhone, saisissez votre code d'accès. Après 2 bips, tapez les 2 chiffres du nombre de sonneries (ex: 05 pour 5 sonneries). Une voix de synthèse confirme le réglage. Le nombre peut être compris entre 5 et 35 sonneries.

Que faire en cas de code oublié ou de dysfonctionnement ?

Vous pouvez réinitialiser le Typhone en maintenant enfoncé le bouton poussoir pendant environ 30 secondes. Le voyant rouge clignote à 3 s, le vert à 6 s, puis après ~30 s le voyant vert redevient fixe : le produit est déconfiguré. Relâchez. Le code revient alors à 1234 et les associations sont supprimées.

Le TYPHONE 2 CPL est-il compatible avec un répondeur téléphonique ?

Oui, grâce à la fonction prise de ligne rapide. Appelez une première fois, raccrochez, attendez 10 secondes, puis rappelez. Le Typhone décroche après 1 ou 2 sonneries, avant le répondeur. Cela permet de commander sans interférence avec le répondeur.

Puis-je utiliser le TYPHONE 2 CPL dans une installation triphasée ?

Oui, mais vous devez installer un coupleur de phases (réf. 6051046) pour que les signaux CPL se propagent sur les trois phases. Sans coupleur, les récepteurs sur d'autres phases peuvent ne pas répondre.

Quels sont les récepteurs compatibles avec le TYPHONE 2 CPL ?

Les récepteurs CPL utilisant le protocole X2D sont compatibles. Pour la voie « tout ou rien », utilisez le TC 51098. Pour la voie chauffage, utilisez le TC 51089. Si vous associez un Driver CPL (110, 120, 130...), la commande chauffage gère les modes Confort/Hors-gel ou Programmation/Hors-gel.

MODE D'EMPLOI TYPHONE 2 CPL DELTA DORE

Télécommande téléphonique courant porteur

Ref. 6201031

DELTA DORE

France :

DELTA DORE - Bonnemain - 35270 COMBOURG

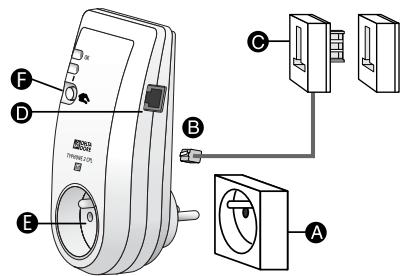

TYPHONE 2 CPL doit être branché sur une prise 230V avec borne de terre (A).

Le raccordement à la ligne téléphonique s'effectue à l'aide du câble prise RJ11 (B) / prise téléphonique gigogne (C).

La prise RJ11 (B) se connecte sur le côté de l'appareil (D). La prise téléphonique gigogne (C) s'intercale entre le poste téléphonique et sa prise. Le bouton poussoir (F) permet la dérogation de la voie "tou ou rien".

Important : La prise (E) est la prolongation directe de la prise (A). Elle n'est pas pilotée par le TYPHONE 2 CPL.

Vous pouvez ainsi l'utiliser comme une prise murale normale.

1) Présentation

• 2 voies de commande sans fils

La commande s'effectue via des récepteurs CPL :

TC 51098

pour la voie "tout ou rien" (ECS, éclairage...).

TC 51089

pour la voie chauffage

(convecteur fil pilote).

Commande Confort/Hors-gel ou programmation/Hors-gel si un DRIVER CPL (110, 120, 130...) est associé.

TYPHONE 2 CPL communique avec les récepteurs en utilisant la transmission par courants porteurs (pas de modification de l'installation existante).

Installation simple

TYPHONE 2 CPL fonctionne avec tous les types de postes téléphoniques à fréquences vocales (tonalité musicale "non saccadée" lors d'un appui sur une touche).

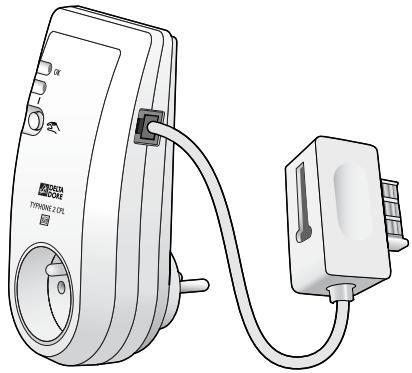

Il s'adapte directement sur prise 230V (pas de câblage). Un câble téléphonique avec une prise gigogne permet de l'intercaler entre la prise téléphonique et le poste.

Accès protégé

Un code à 4 chiffres, configuré en usine ou modifié par l'utilisateur, permet de sécuriser l'accès.

Pour associer la voie chauffage :

Maintenez appuyée la touche jusqu'à ce que l’évoyant vert clignote. Relâchez.

Sur le récepteur, si le voyant vert clignote :

Appuyez brievement sur la touche du récepteur.

Le voyant vert s'allume fixe. Le récepteur est associé à la voie 1 de TYPHONE 2 CPL.

Sur le récepteur, si le voyant vert est allumé fixe :

Appuyez sur le récepteur jusqu'à ce que le voyant vert clignote (~ 10s). Relâchez.

Puis, appuyez à nouveau brièvement sur cette touche. Le voyant vert s'allume fixe, le récepteur est associé à TYPHONE 2 CPL.

Sur TYPPHONE 2 CPL, appuyez brievement sur la touche pour sortir du mode association.

Pour associer la voie automatisme :

Appuyez environ 3 secondes sur la touche jusqu'à ce que le voyant rouge clignote. Le voyant vert s'éteint. Relâchez.

Sur le récepteur, si le voyant vert clignote :

Appuyez brievement sur la touche du récepteur.

Sonvoyant vert s'allume fixe. Le récepteur est associé à la voie 1 de TYPHONE 2 CPL.

Le concept X2D

DELTA DORE maîtrise depuis de nombreuses années les transmissions numériques sur les supports filaires (bus, courants porteurs, téléphonie) ou immatériels (infra-rouge, radio).

DELTA DORE construit une offre complète et évolutive de produits basés sur le protocole X2D.

La gamme d'appareils CPL X2D est conforme à la norme française courants porteurs NF EN50065-1(bande 125 KHz à 140 KHz) qui autorise la coexistence de plusieurs systèmes CPL sur une même installation, si et seulement si tous les produits installés sont conformés à cette norme et à cette bande de fréquence. Les appareils connectés ne doivent pas creer de perturbations (directives CEE 89/336).

La transmission par courants porteurs

Le principe des transmissions "CPL" est de superposer au signal présent entre les fils phase et neutre (230 V, 50 Hz) un signal codé de fréquence plus élevée et de faible amplitude.

Avantages :

• Pas de dégradations de l'installation existante
• Evolutivité du système
• Diversité des récepteurs
• Pas de filtrer nécessaire en tête de l'installation électrique.

Dans le cas d'une installation en triphase, vous devez utiliser un coupleur de phases pour émettre sur les 3 phases simultanément (réf. 6051046).

Sur le récepteur, si le voyant vert est allumé fixe :

Appuyez sur du récepteur jusqu'à ce que le voyant vert clignote (~ 10s). Relâchez.

Puis, appuyez à nouveau brièvement sur cette touche.

Le voyant vert s'allume fixe, le récepteur est associé à TYPHONE 2 CPL.

Sur TYPHONE 2 CPL, appuyez brièvement sur la touche pour sortir du mode association.

Si TYPHONE 2 CPL est associé à un apparéil de type émetteur CPL (Driver CPL...)

Mettre l'appareil émetteur en mode "mise en service" d'un appareil de type émetteur (voir sa notice).

Sur TYPHONE 2 CPL, si les 2 voyants clignotent :

Appuyez brièvement sur la touche.

Le voyant vert s'allume fixe.

Sur TYPHONE 2 CPL, si le voyant vert est allumé fixe

Appuyez environ 10 secondes sur la touche jusqu'à ce que les 2 voyants clignotent. Puis appuyez brièvement sur la touche. Le voyant vert s'allume fixe et le voyant rouge suit l'état choisi pour l'automatisme.

Mettez en service les récepteurs gérés par l'appareil émetteur (voir sa notice).

Mettez en service les récepteurs automatismes pilotés par

TYPHONE 2 CPL (voir § TYPHONE 2 CPL est utilisé seul pour piloter l'installation.)

Méthode 1:

À partir d'une autre ligne téléphonique, mobile ou fixe, composez le numéro d'emploi de l'installation.

Le TYPHONE 2 CPL prend la ligne après X sonneries (modifiable de 5 à 35 sonneries, voir page 10).

Bonjour, saisissez le code d'accès

Méthode 2: prise de ligne rapide.

Utiliser dans les cas suivants:

• lorsque vous appelez d'un téléphone mobile,
• lorsque le TYPHONE 2 CPL cohabite avec un répondeur téléphonique.
• lorsque l'abonné a souscrit le service Top Messages de France Télécom (messagerie).

À partir de la ligne distante, composez le numéro de l'installation

Raccrochez et attendez 10 sec.

Composez à nouveau le numéro

Le TYPHONE 2 CPL décroche après 1 ou 2 sonnées

Bonjour, saisissez le code d'accès

8) Caractéristiques techniques

• Alimentation 230 +/-10%, 50 Hz
• Isolement classe I
• Consommation 100 mA Cable RJ11/prise téléphonique gigogne (fourni)
• Parafoudre de protection de l'entrée ligne téléphonique intégrée dans le boîtier
• Nombre de sonneries avant la prise de ligne, réglable entre 5 et 35 Commande locale de la voie automatisme
• Boîtier pris 2 pôles + terre, 16A maxi.
• Fréquence d'émission: 132,5 kHz Modulation FSK Puissance d'émission CPL : 1 Veff sur 50 Ω (conforme à la norme NF EN 50065-1)
• Adressage "maison" : 65000 combinaisons codées en usine
• Compatible avec les produits CPL utilisant le protocole X2D
• TYPHONE 2 CPL s'utilise dans les installations n'excédant pas 180m²
• Température de fonctionnement: 0°C à 40°C
• Température de stockage: -10°C à +70°C Appareil livré avec une carte aide-mémoire.

Important :

• attendez les périodes de silence pour appuyer sur une touche.
• appuyez sur * pour revenir au menu précédent.
• appuyez sur * pour faire raccrocher le TYPHONE 2 CPL

Après avoir appelé le TYPHONE 2 CPL, composez le code d'accès (4 chiffres).

À la mise en service, le code d'accès est 1234 (code modifiable).

Bonjour, saisissez le code d'accès

4 2 3 4

Vous êtes vérifié en cas de code erreur et vous disposez de 3 essais avant raccrochage

Puis TYPPHONE 2 CPL enumerated le menu principal.

Voie automatisme :

La commande est en arrêt, pour passer en marche, appuyez sur ①

La commande est en marche, pour passer en arrêt, appuyez sur ①

Voie chauffage :

"Le chauffage est en marche, pour passer en hors-gel, appuyez sur ②"

Le chauffage est en hors-gel, pour passer en marche, appuyez sur ②

Si une centrale CPL est associée :

Le système est en marche, pour passer en hors-gel, appuyez sur ②

Le système est en hors-gel, pour passer en marche, appuyez sur ②

En fin de menu, TYPONE 2 CPL propose :

Pour modifier le code d'accès, appuyez sur ③ ou raccrochez

Saisissez le nouveau code d'accès ou appuyez sur ③

Ex:4567

Le nouveau code d'accès est 4567

Les menus ci-dessus ne sont enumerés que si la voie correspondante a été configurée (voir "mise en service").

7) Choix du nombre de sonneries avant décrochage

Il est possible de choisir le délai avant décrochage entre 5 et 35 sonneries. Appelez le TYPHONE 2 CPL (voir page 7). Saisissez votre code d'accès.

Le TYPHONE 2 CPL émet 2 bips.

Tapez les 2 chiffres du nombre de sonneries souhaitées (ex : 05).

La voix de synthèse vous confirme le nombre choisi.

Réinitialisation du typhone 2 CPL

Pour réinitialiser le Typhone 2 CPL,

il faut appuyer environ 30 sec. sur le bouton poussoir.

• Au bout de 3 sec., le voyant rouge clignote -> maintenez l'appui.
• Au bout de 6 sec., levoyant vert clignote -> maintenez l'appui.
• Au bout d'environ 30 sec., le voyant vert redevient fixe, le produit est déconfiguré. Relâchez.

Déclaration CE

Désignation / Brand name : Typhone 2 CPL

Constructeur / constructor's name : Delta Dore

Type / Type : Émetteur / Transmitter

Déclaré que le produit lié référente ci-dessus est conforme aux exigences essentielles de la directive R&TTE1999/5/CE

3.1a Sécurité électrique / Safety:

NF EN 60950 (oct. 2000)

3.1b Compatibilité électromagnétique /

Année d'apposition du marquage CE : 2004

Déclaration CE constructeur / CE declaration manufacturer: N°04-027_1

Date / date : 12/07/04
