Type de produit	Indicateur de consommation électrique connecté
Marque	DELTA DORE
Modèle	TY WATT 30
Alimentation	230 V (+/-10%), 50 Hz, 0,5 VA
Dimensions (boîtier)	3 modules, hauteur 53 mm, montage sur rail DIN
Poids	Environ 150 g
Fonctions principales	Mesure de consommation kWh, cumuls C1 (non effaçable) et C2 (effaçable), affichage numérique, indication de période tarifaire, puissance moyenne maximale
Type d'affichage	Digital (LCD)
Compteurs compatibles	Compteurs électromécaniques et électroniques
Plage de mesure	2 à 90 A, cos φ de 0,8 à 1
Entrées	1 entrée contact heures creuses 230 V, 1 entrée bus télé-information, 1 entrée transformateur d'intensité (Ø intérieur max 10 mm)
Température de fonctionnement	0 °C à +40 °C
Température de stockage	-10 °C à +70 °C
Installation	Sur rail DIN dans tableau électrique, transformateur d'intensité externe
Indice de protection	Installation en milieu normalement pollué, classe II avec terre fonctionnelle
Garantie	3 ans
Normes	CEE 89/336 (Compatibilité ÉlectroMagnétique), CEE 73/23 modifiée 93/68 (Sécurité basse tension)
Entretien et nettoyage	Aucun entretien particulier ; nettoyer avec un chiffon sec.
Sécurité	Respecter la norme UTE C15-100 ; couper l'alimentation avant toute intervention.
Pièces détachées et réparabilité	Aucune pièce détachée disponible ; appareil non réparable par l'utilisateur.

FOIRE AUX QUESTIONS - TY WATT 30 DELTA DORE

Comment installer le TY WATT 30 ?

Fixez le boîtier modulaire sur un rail DIN dans le tableau électrique. Installez le transformateur d'intensité (T.I.) autour d'un conducteur de phase. Raccordez les fils selon le schéma de la notice, en respectant la norme UTE C15-100. Mettez sous tension : après 10 secondes, le voyant rouge clignote et l'affichage indique la période tarifaire.

Que signifient les voyants du TY WATT 30 ?

Le voyant rouge indique l'état de fonctionnement : allumé fixe pendant les 10 premières secondes de mise sous tension, puis clignotant en fonctionnement normal. Avec un compteur électronique, un clignotement peut signaler un défaut de liaison. Un voyant éteint indique une absence d'alimentation.

Comment lire la consommation affichée ?

Utilisez la touche C1/C2 pour choisir le cumul : C1 (depuis la mise en service, non effaçable) ou C2 (effaçable). Appuyez sur SELEC pour afficher la consommation par période tarifaire (Heures Pleines, Heures Creuses, etc.). En fin de cycle, la puissance moyenne maximale atteinte s'affiche.

Comment remettre à zéro le cumul C2 ?

Appuyez environ 10 secondes sur la touche RESET C2. Tous les affichages de cumuls C2 ainsi que la puissance moyenne maximale seront remis à zéro. Appuyez ensuite sur SELEC pour vérifier.

Quelle est la différence entre C1 et C2 ?

C1 est le cumul total depuis la mise en service de l'appareil ; il n'est pas effaçable. C2 est un cumul remis à zéro manuellement par l'utilisateur, utile pour mesurer une période spécifique (exemple : un mois).

Puis-je utiliser le TY WATT 30 avec un compteur électronique ?

Oui, le TY WATT 30 est compatible avec les compteurs électroniques via l'entrée bus télé-information. Il fonctionne également avec les compteurs électromécaniques. Assurez-vous que la liaison est correcte pour éviter un voyant clignotant signalant un défaut.

Que faire si le voyant clignote alors que le compteur est électronique ?

Un voyant clignotant avec un compteur électronique indique un défaut de liaison avec le compteur. Vérifiez le raccordement du bus télé-information et que le compteur est compatible. Si le problème persiste, consultez la notice ou contactez le service technique.

Comment raccorder le transformateur d'intensité (T.I.) ?

Passez un ou plusieurs conducteurs de la phase à mesurer à l'intérieur du T.I. (diamètre intérieur max 10 mm). La longueur de fil entre le T.I. et l'appareil peut être rallongée de 1,5 m maximum (fil type H03VV-F ou H05V-K). Respectez la polarité indiquée sur le schéma.

Quelle est la puissance maximale mesurable ?

L'intensité nominale de fonctionnement est de 2 à 90 A avec un cos φ de 0,8 à 1. Sous 230 V, cela correspond à une puissance maximale d'environ 20,7 kW (90 A × 230 V).

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord l'alimentation et les raccordements. Consultez la notice pour les codes d'erreur. Si l'appareil est sous garantie (3 ans), contactez le revendeur avec la preuve d'achat. N'ouvrez pas l'appareil, car il n'est pas réparable par l'utilisateur.

MODE D'EMPLOI TY WATT 30 DELTA DORE

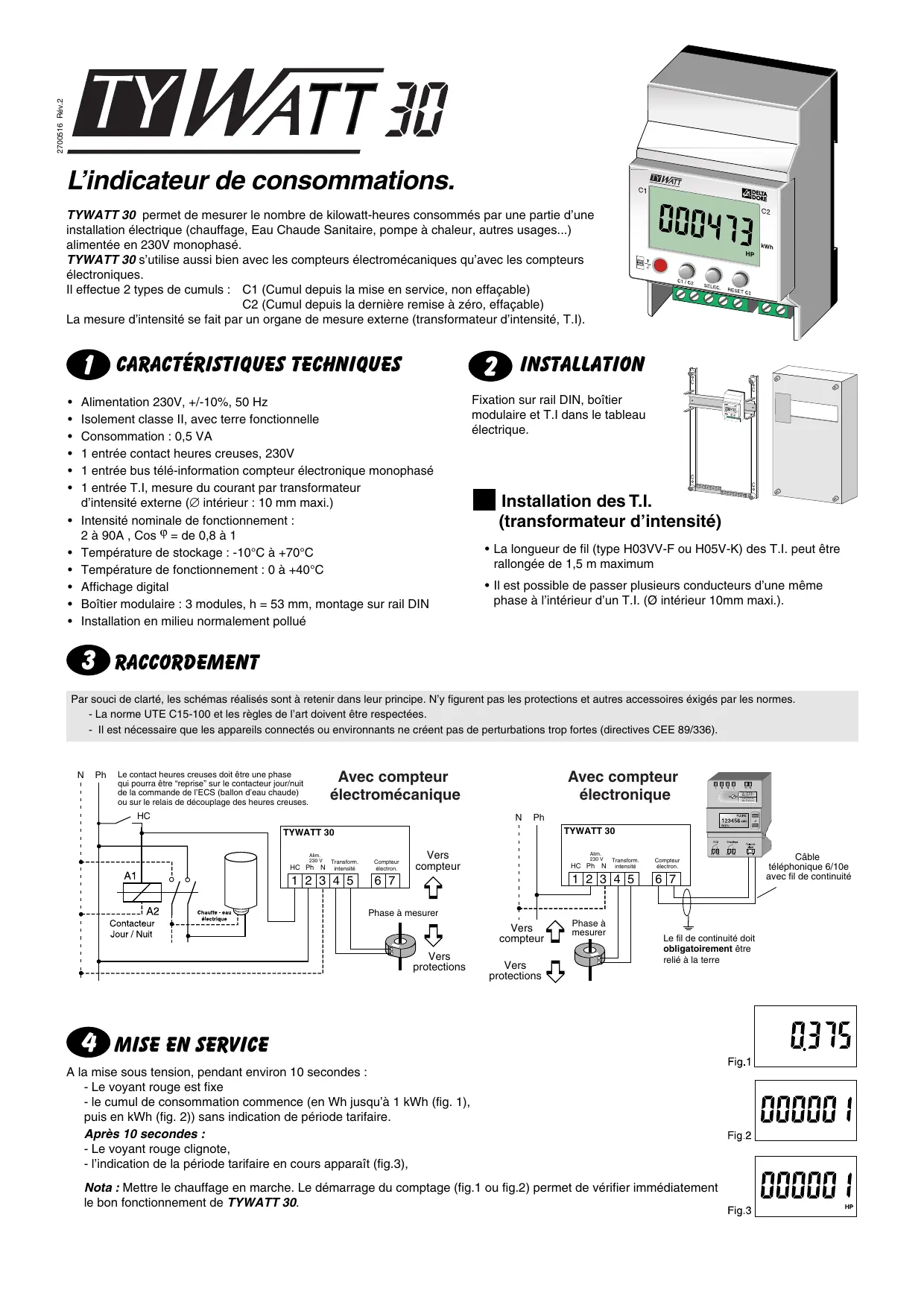

L'indicateur de consommations.

TYWATT 30 permet de mesurer le nombre de kilowatt-heures consommés par une partie d'une installation électrique (chauffage, Eau Chaude Sanitaire, pompé à chaleur, autres usages...) alimentée en 230V monophasé.

TYWATT 30 s'utilise aussi bien avec les compteurs électromécaniques qu'vec les compteurs électroniques.

Il effectue 2 types de cumuls: C1 (Cumul depuis la mise en service, non effacable)
C2 (Cumul depuis la dernière remise à zéro, effacab

La mesure d'intensité se fait par un organe de mesure externe (transformateur d'intensité, T.I).

1 CHARACTERISTIQUES TECHNIQUES

• Alimentation 230V, +/-10%, 50 Hz
• Isolement classe II, avec terre fonctionnelle
• Consommation: 0,5 VA
  1 entree contact heures creuses, 230V
• 1 entrée bus télé-information compteur électronique monophasé
• 1 entrée T.I, mesure du courant par transformateur d'intensité externe (Ø interieur : 10 mm maxi.)
• Intensité nominale de fonctionnement : 2 à 90A , Cos φ = de 0,8 à 1
• Température de stockage: -10°C à +70°C
• Température de fonctionnement: 0 à +40°C
• Affichage digital
• Boftier modulaire : 3 modules, h = 53 mm, montage sur rail DIN
  Installation en milieu normalement pollué

2 INSTALLATION

Fixation sur rail DIN, boittier modulaire et T.I dans le tableau électrique.

Installation des T.I. (transformateur d'intensité)

• La longueur de fil (type H03VV-F ou H05V-K) des T.I. peut être rallongée de 1,5 m maximum
• Il est possible de passer plusieurs conducteurs d'une même phase à l'intérieur d'un T.I. (Ø interieur 10mm maxi.).

3 RACCORDEMENT

Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes.

• La norme UTE C15-100 et les règes de l'art doivent être respectées.
• Il est nécessaire que les apparèils connectés ou environnants ne créé pas de perturbations trop fortes (directives CEE 89/336).

4 MISE EN SERVICE

A la mise sous tension, pendant environ 10 secondes :

• Levoyant rouge est fixe
• le cumul de consommation commence (en Wh jusqu'à 1 kWh (fig. 1), puis en kWh (fig. 2)) sans indication de période tarifique.

Après 10 secondes :

• Levoyant rouge clignote,
• l'indication de la période tarifique en cours apparait (fig.3),

Note : Mettre le chauffage en marche. Le demarrage du comptage (fig.1 ou fig.2) permet de vérifier immédiatement le bon fonctionnement de TYWATT 30.

Fig.1

0375

00001

Fig.2

000001

Fig.3

COMMENT LIRE VOITRE INDICATEUR DE CONSOMMATIONS ?

PRINCIPLE

1 Sélection du type de consommation à consulter par appuis successifs sur la touche C1/C2 :
C1: Cumul depuis la mise en service (non effacable)
C2: Cumul depuis la dernière remise à zéro
2 Lecture de la consommation sur les périodes de l'option tarifique souscrite par appuis sur SELEC.
3 Affichage de la puissance moyenne maximumatteinte, en fin de lecture (avant le retour à l'affichage courant).

Vous souscrieve l'option Heures Creuses du tarif bleu.

Example : Consultation du cumul C2.

Période tarifique en cours :

Heures Pleines

Vous souscrieve l'option tempo du tarif bleu

Example : Consultation du cumul C2.

Période tarifique en cours

Heures Pleines en jour BLEU

Remise à zéro des affichages de cumuls (uniquement C2)

Appuyez environ 10 sec. sur la touche RESET C2 pour remetre à zéro tous les affichages de cumuls, ainsi que la puissance moyenne maximum.

Appuyez sur SELEC. pour vérifier.

■ Puissance moyenne maximumatteinte

Toutes les 6 minutes, TYWATT 30 mesure la puissance moyenne maximum atteinte. Si, sur une durée d'acquisition de 6 minutes, la valeur mesurée ne dépasse pas la valeur maximum affichée, TYWATT 30 continue d'afficher la précédente valeur.

Example :

6 VOYANT COMPTEUR

Etat duvoyant	avec compteur électromécanique	avec compteur électronique
Allumé	—	Fonctionnement normal
Clignotant	Fonctionnement normal	Défaut de liaison avec le compteur
Eteint	Pas d'alimentation	Pas d'alimentation

7 CONDITIONS DE GARANTIE

Garantie 3 ans de cet apparéil à partir de la date d'achat. Cette garantie s'applique dans les conditions des articles 1641 et suivants du code civil (France uniquement). Pour en bénéficier, il est nécessaire de joindre à l'envoi de votre apparéil défectueux la preuve d'achat sur laquelle doit figurer la date d'acquisition.

Elle couvre le remplacement des pièces défectueuses, la main d'oeuvre et le port retour chez le client.

Sont exclus de la garantie :

• Les matériels dont le numero de série a ete detertiore, modifie ou efface.
• Les matériels dont le raccordement ou l'utilisation n'ont pas eté exécutés conformément aux indications figurant sur l'appareil ou sur la notice.
• Les matériels modifiés sans accord préalable du constructeur.
• Les matériels dont la dépréciation serait consécutive à des chocs.

Appareil conforme aux exigences des directives :

CEE 89/336 (Compatibilité ElectroMagnétique)

et CEE 73/23 modifiée CEE 93/68 (Sécurité basse tension).
