FOIRE AUX QUESTIONS - STARBOX F03 CPL DELTA DORE

Comment installer le DELTA DORE STARBOX F03 CPL ?
Pour installer le DELTA DORE STARBOX F03 CPL, suivez les instructions fournies dans le manuel d'utilisateur. Assurez-vous de le brancher sur une prise électrique et de le connecter à votre réseau CPL.
Que faire si le STARBOX F03 CPL ne se connecte pas au réseau ?
Vérifiez que le STARBOX F03 CPL est correctement branché et que les autres appareils CPL sur le même réseau fonctionnent. Redémarrez le STARBOX et essayez de le réinitialiser si nécessaire.
Comment réinitialiser le DELTA DORE STARBOX F03 CPL ?
Pour réinitialiser le DELTA DORE STARBOX F03 CPL, maintenez le bouton de réinitialisation enfoncé pendant environ 10 secondes jusqu'à ce que le voyant clignote. Cela rétablira les paramètres d'usine.
Le STARBOX F03 CPL est-il compatible avec tous les appareils CPL ?
Le DELTA DORE STARBOX F03 CPL est généralement compatible avec la plupart des appareils CPL. Cependant, il est conseillé de vérifier la compatibilité avec votre équipement spécifique.
Que faire si le signal CPL est faible ?
Assurez-vous que le STARBOX F03 CPL est branché directement sur une prise murale et non sur une multiprise. Évitez les obstacles tels que les murs épais et les appareils électroménagers qui peuvent interférer avec le signal.
Comment mettre à jour le firmware du DELTA DORE STARBOX F03 CPL ?
Pour mettre à jour le firmware, connectez-vous à l'interface web du STARBOX via votre navigateur et recherchez la section de mise à jour du firmware. Suivez les instructions à l'écran pour effectuer la mise à jour.
Le DELTA DORE STARBOX F03 CPL nécessite-t-il une configuration spéciale avec mon routeur ?
En général, le DELTA DORE STARBOX F03 CPL ne nécessite pas de configuration spéciale. Assurez-vous simplement qu'il est connecté au même réseau électrique que votre routeur.
Que faire si le voyant du STARBOX F03 CPL clignote en rouge ?
Un voyant clignotant en rouge indique un problème de connexion. Vérifiez les connexions électriques et redémarrez l'appareil. Si le problème persiste, consultez le manuel pour des solutions spécifiques.

MODE D'EMPLOI STARBOX F03 CPL DELTA DORE

, 2 et 3 , vous passez de l’un à l’autre.

Gestionnaire d'énergie par courants porteurs

- Heure et jour de la semaine

- Allure en cours sur les zones de chauffage - État des automatismes • Compatible fonctions domotiques Avec l’option radio TYDOM 520, STARBOX F03 CPL devient compatible avec les produits radios de la gamme Delta Dore (détecteurs d’ouverture, transmetteur téléphonique...). Pour découvrir la gamme et ses possibilités, reportez-vous au chapitre “Options” à la fin de ce guide.

Nous vous remercions de nous avoir témoigné votre confiance lors du choix de ce produit auprès de votre installateur.

STARBOX F03 CPL est un gestionnaire d’énergie qui vous assure le maximum de confort au moindre coût.

Indiquez dans les emplacements réservés les indications qui vous permettront d’identifier les zones de chauffage (ex.: Chambre enfants, séjour,...) ainsi que les voies d’automatismes (électroménager,...) de votre installation.

, 2 et 3 peuvent correspondre à différents modes de vie : travail en 2 x 8, vacances scolaires,...). Vous passez de l’un à l’autre aisément en appuyant sur la touche correspondante. Vous pouvez indiquer dans la liste ci-dessous à quoi correspondent les différents programmes :

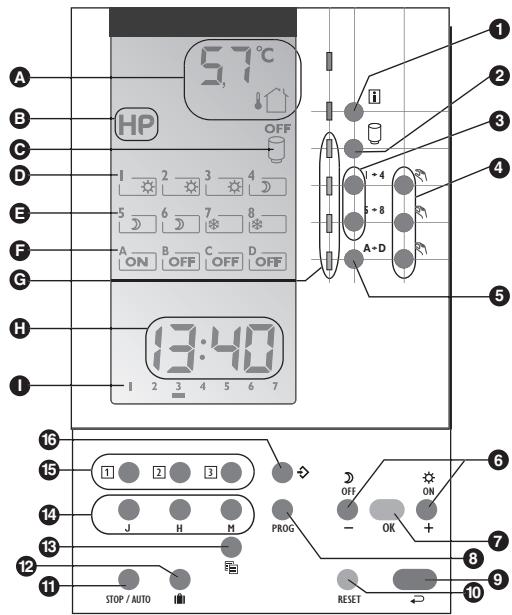

Zones de chauffage 5 à 8

Voies automatismes Dérogation en cours Heure Jour Sélection de l'automatisme

Clavier sous la porte (programmation)

Touche de remise à zéro Mode arrêt (veille) ou automatique Absence longue durée Touche "dupliquer" (programmation) Touche de réglage de l'heure et du jour Sélection du mode de vie Entrée en configuration (réservé à l'installateur)

, 2 ou 3 pour choisir le “mode de vie” concerné.

➌ Appuyez sur A D pour choisir l’automatisme à programmer.

➍ Appuyez sur J pour choisir le jour.

➍ Appuyez sur J pour choisir le jour.

➎ Appuyez sur PROG.

Accès au 1er pas de programme.

1er pas de programme

Début de période Confort OU Heure

➏ Appuyez sur : ON : Début de période Marche OU OFF

➐ Appuyez sur H et M pour régler l’heure de début de période.

Automatisme programmé

1er pas de programme Heure

: Début de période Arrêt

➐ Appuyez sur H et M pour régler l’heure de début de période.

➑ Appuyez sur OK pour valider et passer au pas de programme suivant.

Recommencez les opérations ➏ à ➑ pour chaque pas de programme. Vous disposez de 6 pas de programme par jour.

Pour effacer un programme, sélectionnez le jour à effacer avec la touche J, puis appuyez sur la touche RESET.

➑ Appuyez sur OK pour valider et passer au pas de programme suivant.

Recommencez les opérations ➏ à ➑ pour chaque pas de programme. Vous disposez de 6 pas de programme par jour. ➒ Pour appliquer ce programme à un autre jour ou à une autre zone, reportez-vous au chapitre “Aide à la programmation” (pages 4 et 5), sinon, appuyez sur J pour choisir un autre jour et recommencez une nouvelle programmation. Pour effacer un programme, sélectionnez le jour à effacer avec la touche J, puis appuyez sur la touche RESET.

3) Aide à la programmation (fonction copier/coller)

3.1 Pour dupliquer le programme d’un jour vers un autre

A partir du mode programmation.

➊ Appuyez autant de fois que nécessaire sur J pour choisir le jour à copier. ➋ Appuyez sur pour copier le programme. Passage au jour suivant. Si vous ne souhaitez pas appliquer le programme au jour suivant, appuyez sur J pour choisir le jour,

Recommencez pour chaque jour à dupliquer.

➊ Appuyez sur PROG pour entrer en mode programmation.

, 2 ou 3 pour choisir le “mode de vie” concerné.

➌ Appuyez sur programme.

4) Programmation des automatismes

➊ Appuyez sur PROG pour entrer en mode programmation.

➌ Appuyez sur la zone.

➋ Maintenez appuyée la touche pour copier le programme.

Passage à la zone suivante. Si vous ne souhaitez pas appliquer le programme à la zone suivante, appuyez sur ou pour choisir la zone à programmer.

Touche H : Réglage des heures

➒ Pour appliquer ce programme à un autre jour ou à une autre zone, reportez-vous au chapitre “Aide à la programmation” (pages 4 et 5), sinon, appuyez sur J pour choisir un autre jour et recommencez une nouvelle programmation.

Automatisme programmé

- TC 51098, récepteur pour la commande du chauffage à accumulation. Ordre envoyé par le

STARBOX F03 CPL Température correspondante sur le thermostat de l'élément de chauffe

Appuyez de ou de pour choisir la zone. Appuyez sur pour choisir l’allure ( : Confort, : Économie, : Hors gel, Vide: Arrêt). L’affichage de la zone clignote.

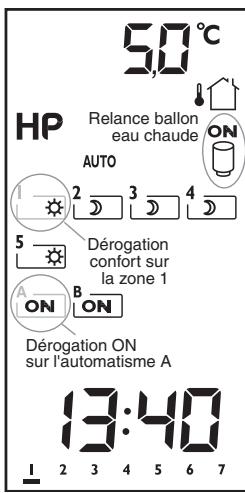

Relance ballon eau chaude

➋ Pour remettre en mode automatique appuyez à nouveau sur la touche STOP/AUTO. Chauffage en arrêt

Important : Dans le mode STOP, les dérogations sont autorisées (voir § 6.2).

En option tempo, elles sont annulées par un changement de couleur de jour.

Appuyez sur A D pour sélectionner l’automatisme. Appuyez sur pour modifier l’état ON/OFF. L’affichage de l’automatisme clignote.

-2˚C par rapport au réglage Confort

L’option TYWATT 500 (réf. 6110014) permet de faire du sous-comptage (chauffage, ballon d’eau chaude, autres usages).

L’option TYPHONE 500 (réf. 6201029) permet, à distance par téléphone, de piloter le chauffage et le ballon d’eau chaude.

sur l'automatisme A Pour associer ces produits au STARBOX F03 CPL, reportez-vous au guide d’installation.

Appuyez sur la touche .

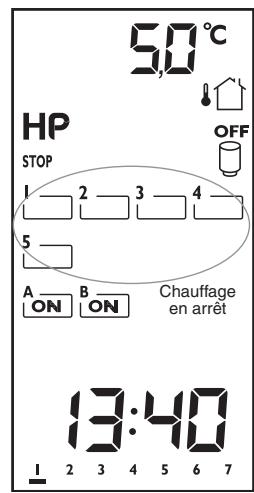

9) Arrêter ou mettre en marche le chauffage

- le chauffage est en Hors-gel,

- le ballon d’eau chaude est arrêté,

- le fonctionnement des automatismes peut être programmé.

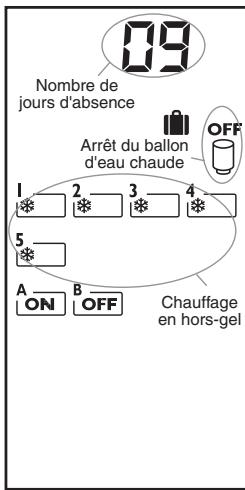

Le symbole apparaît. Mode absence pour une durée indéterminée.

• La température mesurée par la sonde interne du STARBOX F03 CPL.

➋ Pour régler un nombre de jours d’absence, utilisez les touches + ou -.

Exemple : Départ le 10 janvier, retour le 19 janvier, indiquez 9 jours d’absence. Le fonctionnement automatique sera repris le 19 janvier à 0h00.

• La consommation totale en Euros

(ou par poste : Chauffage, ECS, Autres usages, si option TYWATT 500) • La date en cours

6.1 Consultation de la consommation

La consommation affichée sur votre appareil est une valeur indicative non contractuelle et ne saurait en aucun cas se substituer à la consommation figurant sur votre relevé bimestriel EDF.

Programmation des automatimes

A partir du mode absence, appuyez sur la touche PROG. Appuyez sur A D pour sélectionner l’automatisme à programmer.

Elle est exprimée en Euros (T.T.C)

Appuyez autant de fois que nécessaire sur la touche pour afficher TOTAL et l’indication de consommation.

Appuyez sur pour choisir le fonctionement :

: l’automatisme suit la programmation : l’automatisme est en marche pendant la durée de l’absence : l’automatisme est en arrêt pendant la durée de l’absence

Vous n’accédez aux indications des postes : Chauffage, ECS et Autres usages que si vous avez l’option indicateur de consommation de type TYWATT 500.

Pour remettre à zéro l’indication de consommation, appuyez sur la touche RESET. L’indication de consommation clignote. Appuyez sur OK pour effacer.

Pour annuler une absence, appuyez sur la touche ou sur la touche STOP/AUTO.

Retour au fonctionnement automatique.

6.2 Réglage de la date

➊ Appuyez autant de fois que nécessaire sur la touche pour faire apparaître la date. ➋ Appuyez sur la touche PROG. L’année clignote. ➌ Appuyez sur + ou - pour régler l’année. ➍ Appuyez sur OK pour valider et passer au réglage suivant. Procédez de même pour régler le mois et le jour. Dans ce mode, un appui sur la touche STOP / AUTO active ou désactive le changement d’heure automatique été/hiver.

à la mise en service par l'installateur Contactez votre installateur ou reportez-vous au guide d'installation

Vous n'accédez pas à la programmation de certaines zones de chauffage ou de certains automatismes

Ces zones de chauffage ou automatismes n'ont pas

été déclarés lors de la mise en service de l'appareil. Contactez votre installateur ou reportez-vous au guide d'installation

Produits connectés sur le bus

Indicateur de consommation de type TYWATT 500

Sous-comptage : ECS (ballon d'eau chaude),

- Couplage de l'alarme au fonctionnement du chauffage.

Télécommande téléphonique de type

Produits CPL Commande à distance du chauffage, du ballon d'eau chaude et des automatismes.

Télécommande téléphonique de type

TYPHONE 2 CPL Commande à distance du chauffage et d'une voie

"Tout ou rien" (automatisme, ballon d'eau chaude).
