Type de produit	Sirène d'alarme extérieure auto-alimentée
Marque	DELTA DORE
Modèle	SIRENE AUTOALIMENTEE EXTERIEURE SEA 116
Code produit	6405002
Dimensions (L × H × P)	23,5 × 155 × 95 mm
Poids avec batterie	3,5 kg
Alimentation	Batterie 12V 1,8Ah (code 1285002) avec recharge par centrale
Courant consommé maxi (alarme)	1,6 A sans flash
Courant consommé (veille)	600 μA
Courant consommé (recharge batterie)	0,1 A
Autonomie	72 h pour 10 déclenchements
Niveau sonore	112 dB ± 2 dB à 1 mètre
Tension de charge batterie	13,7 à 14,5 V
Tension de blocage	7 V min
Durée de fonctionnement	90 secondes (min) à 3 minutes (max)
Boîtier	Tôle d'acier, peinture Epoxy RAL 9001
Autoprotection	Ouverture et arrachement (vis de 15 mm pour contact)
Degré de protection	IP43 IK06
Température de fonctionnement	-25°C à +70°C
Normes	NF A2P Type 3, certificat 303047
Compatibilité centrales	ACBX24E, CAP3, CAP8
Fonctions principales	Alarme auto-alimentée, protection ouverture/arrachement, flash optionnel
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; vérifier périodiquement la batterie
Sécurité	Conforme aux normes NF EN 50081-1 et NF EN 50082-1
Pièces détachées	Batterie (code 1285002), câble alarme 6 fils (code 6450004)
Informations générales	Sirène extérieure anti-vol, installation sur voie publique possible

FOIRE AUX QUESTIONS - SIRENE AUTOALIMENTEE EXTERIEURE SEA 116 DELTA DORE

Comment installer la sirène SEA116 ?

Fixez le boîtier au mur à l'aide des points de fixation. Assurez-vous que la vis d'autoprotection dépasse de 15 mm pour appuyer sur la languette du contact. Utilisez du câble alarme 6 fils (code 6450004) pour le raccordement à la centrale. Consultez les schémas de branchement selon votre centrale (ACBX24E, CAP3, CAP8).

Quelle batterie utiliser pour la SEA116 ?

Utilisez une batterie 12V 1,8Ah minimum (code 1285002) avec dimensions 178×64×34 mm. La batterie se fixe à l'aide d'un collier fourni dans le boîtier.

Quel est le niveau sonore de la sirène ?

Le niveau sonore est de 112 dB ± 2 dB à 1 mètre, conforme à la norme NF A2P.

La sirène est-elle compatible avec ma centrale Delta Dore ?

Oui, la SEA116 est compatible avec les centrales ACBX24E, CAP3 et CAP8 (homologuées NF et A2P). Elle fonctionne aussi avec toute centrale à disparition de tension de blocage.

Combien de temps dure l'alarme en cas de déclenchement ?

La durée de fonctionnement est de 90 secondes minimum à 3 minutes maximum.

Comment fonctionne l'autoprotection ?

L'autoprotection détecte l'ouverture du boîtier ou son arrachement. Une vis de 15 mm doit appuyer sur la languette du contact d'autoprotection. En cas de tentative d'effraction, la sirène se déclenche même si le câble est coupé.

Quelles sont les dimensions du produit ?

Les dimensions sont 23,5 × 155 × 95 mm (L × H × P).

Comment entretenir la sirène extérieure ?

Nettoyez le boîtier avec un chiffon doux et sec. Vérifiez régulièrement l'état de la batterie et remplacez-la si nécessaire. Assurez-vous que la grille antimousse n'est pas obstruée.

Où puis-je trouver les schémas de raccordement ?

Les schémas sont fournis dans la notice d'installation pour les centrales ACBX24E, ACB, CAP3 et CAP8. Ils indiquent les bornes + charge/blocage, masse, autoprotection, tension de blocage et tension de charge.

La SEA116 est-elle adaptée à une installation sur la voie publique ?

Oui, elle est conforme à la norme NF A2P Type 3 (certificat 303047) et peut être installée sur la voie publique.

MODE D'EMPLOI SIRENE AUTOALIMENTEE EXTERIEURE SEA 116 DELTA DORE

Sirène autoalimentée extérieure SEA116

Notice d'installation

Code produit : 6405002

◇ ◇ ◇

La SEA116 est une sirène d'alarme au vol, auto-alimentée et extérieure. Elle est entièrement compatible avec les centrales ACBX24E, CAP3, CAP8 (homologuées NF et A2P).

Ses différentes possibilités de raccordement la rendent également compatible avec toute centrale d'alarme fonctionnant par disparition de tension de blocage.

PRÉSENTATION

La sirène SEA116 est conforme aux spécifications de la norme NF A2P, ce qui lui permet d'être installée sur la voie publique.

Elle fonctionne avec sa propre batterie même si le câble de liaison avec la centrale intrusion a été sectionné.

Sa puissance sonore et sa durée de fonctionnement sont limités (coir caractéristiques).

Elle est protégée à l'ouverture et à l'arrachement. Son boîtier en tôle d'acier ainsi que sa grille antimousse lui permettent de résister aux agressions.

CARACTÉRISTIQUES TECHNIQUES

• Dimensions I./H./P.
• Poids avec batterie
• Batterie
• Dimensions batterie I/H/P
• Courant consommé maxi
• en alarme
• en veille
• en recharge batterie
• Autonomie
• Niveau sonore
• Tension de charge bat.
• Tension de blocage
• Durée de fonctionnement
• Minimum
• Maximum
  23,5 × 155 × 95
  3,5 Kg
  12V 1,8Ah mini
  (code 1285002)
  178 × 64 × 34
  (avec cosses)
  1,6 A sans flash
  600 μA
  0,1 A
  72 h. / 10
  déclenchements
  112 dB +/- 2 dB
  à 1 mètre
  13,7 à 14,5 V
  7 V mini
  90 secondes
  3 minutes

• Boîtier métallique
  Peinture Epoxy
  RAL 9001
• Autoprotection
  Ouverture et
  arrachement
• Degré de protection
  IP43 IK06
• Température de
  fonctionnement
  -25°C / +70°C
• NF et A2P :
  Type 3
• N° de certificat :
  303047

CNMIS S.A.S - 75017 PARIS

Tél. [phone] - Fax. [phone]

E-mail : [e-mail]

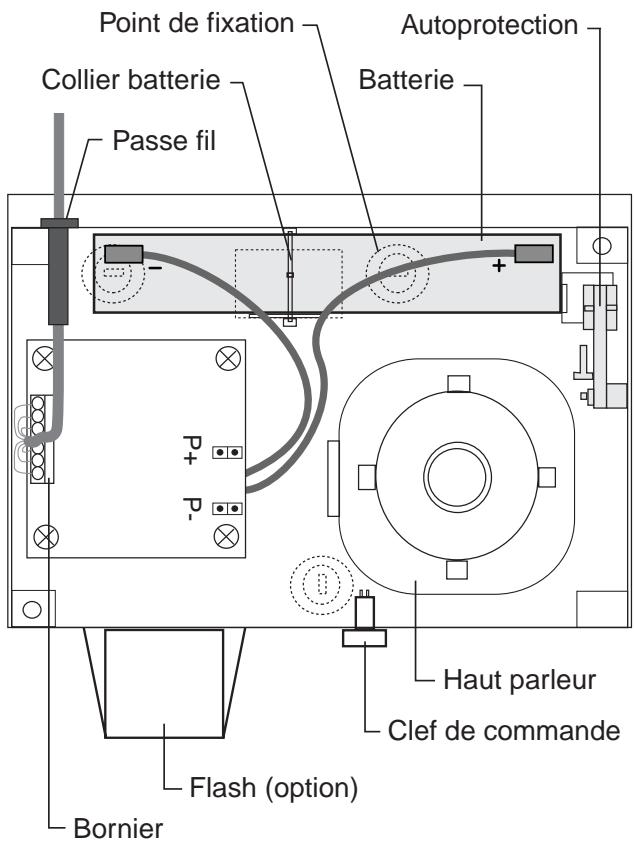

MONTAGE

Point de fixation Autoprotection Collier batterie Batterie Passe fil P+ P- Haut parleur Clef de commande Flash (option) Bornier

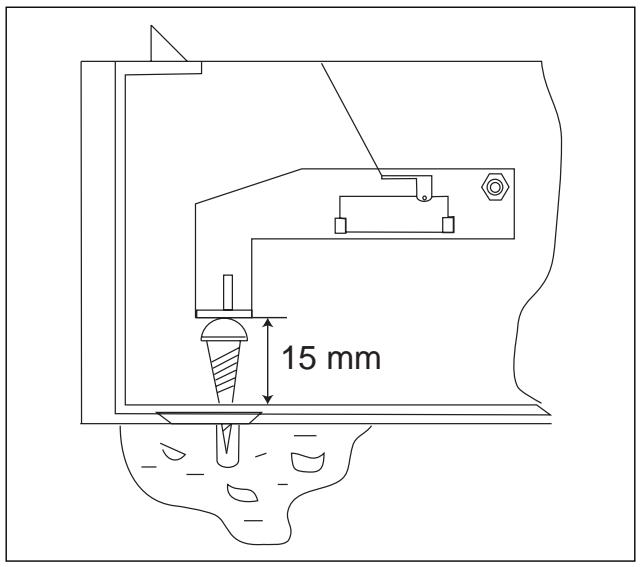

AUTOPROTECTION

La fonction autoprotection nécessite la mise en place d'une cheville munie d'une vis dépassant de 15 mm et destinée à venir appuyer sur la languette du contact.

15 mm

5

BRANCHEMENTS

Le câblage s'effectuera avec du câble alarme 6 fils couleurs 50 mètres - code 6450004.

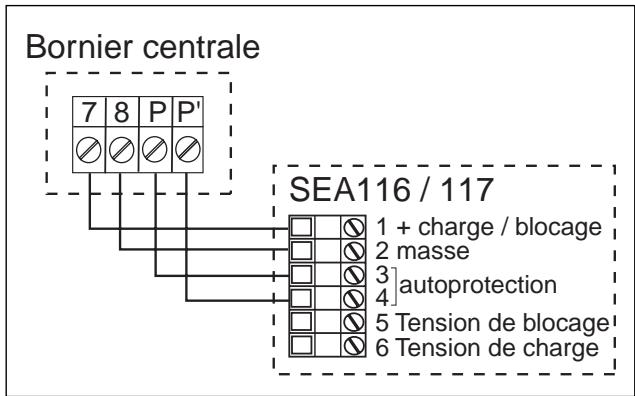

Raccordement pour centrale ACBX24E

Bornier centrale 7 8 P P' SEA116 / 117 1 + charge / blocage 2 masse 3 autoprotection 4 5 Tension de blocage 6 Tension de charge

CE

Produit conforme aux normes :

NF EN 50081-1

NF EN 50082-1

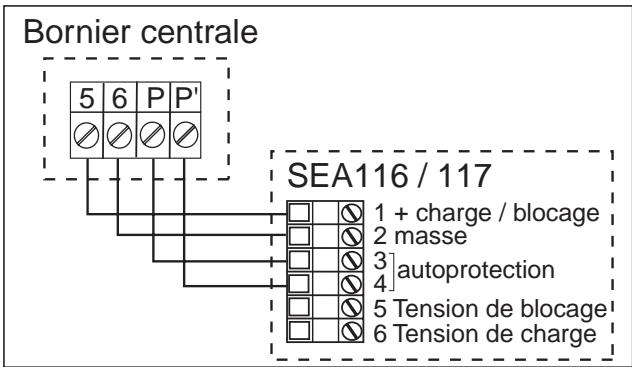

Raccordement pour centrale de type ACB

Bornier centrale 5 6 P P' SEA116 / 117 1 + charge / blocage 2 masse 3 autoprotection 4 5 Tension de blocage 6 Tension de charge

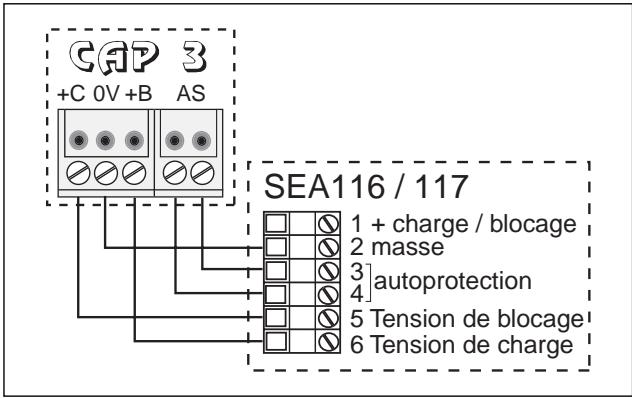

Raccordement pour centrale CAP3

CAP 3 +C 0V +B AS SEA116 / 117 1 + charge / blocage 2 masse 3] autoprotection 5 Tension de blocage 6 Tension de charge

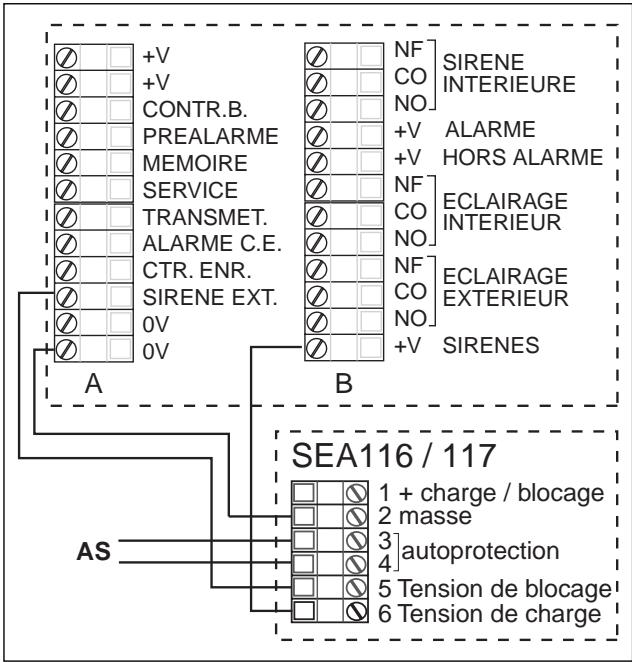

Raccordement pour centrale CAP8

+V CONTR.B. PREALARME MEMOIRE SERVICE TRANSMET. ALARME C.E. CTR. ENR. SIRENE EXT. 0V 0V A B NF CO NO +SIRENE INTERIEURE +V ALARME +V HORS ALARME NF CO NO ECLAIRAGE INTERIEUR NF CO NO ECLAIRAGE EXTERIEUR +SIRENES SEA116 / 117 1 + charge / blocage 2 masse 3] 4] autoprotection 5 Tension de blocage 6 Tension de charge
