RADIO OUTDOOR PROBE X2D - Sonde de température extérieure DELTA DORE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sonde de température extérieure radio
Marque	DELTA DORE
Modèle	RADIO OUTDOOR PROBE X2D
Alimentation	Pile au lithium 3,6 V
Consommation	4 μA en veille, 10 mA en émission
Autonomie de la pile	Jusqu'à 10 ans
Dimensions (L × H × P)	78 × 92 × 42 mm
Indice de protection	IP45
Température de fonctionnement	-10 °C à +55 °C
Température de stockage	-10 °C à +70 °C
Fréquence d'émission	868 MHz
Portée en champ libre	200 à 300 m
Classe d'isolement	III
Norme	EN 300 220, directive R&TTE
Installation recommandée	Verticale, sur paroi nord/nord-ouest, à l'abri des intempéries
Mise en service	Commutateurs ON, association avec système de régulation
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Utiliser pile lithium 3,6 V ; contacter l'installateur pour le remplacement
Transmission	Radio X2D

FOIRE AUX QUESTIONS - RADIO OUTDOOR PROBE X2D DELTA DORE

Comment installer la sonde extérieure RADIO OUTDOOR PROBE X2D ?

Fixez la sonde verticalement à l'aide de vis et chevilles (non fournies) sur une paroi nord ou nord-ouest, à l'abri des intempéries et éloignée des sources de chaleur. Respectez le sens indiqué pour garantir l'étanchéité et la durée de vie de la pile.

Comment mettre en service la sonde ?

Dévissez les 3 vis en face avant, soulevez le capot, puis placez les 2 commutateurs sur ON. Ensuite, associez la sonde à votre système de régulation de chauffage en suivant la notice de ce dernier.

Quel type de pile utiliser ?

Utilisez une pile au lithium de 3,6 V. Pour le remplacement, contactez votre installateur.

Quelle est la portée de la sonde ?

La portée moyenne est de 200 à 300 m en champ libre, mais elle peut varier selon les conditions d'installation et l'environnement électromagnétique.

La sonde est-elle étanche ?

Oui, elle possède un indice de protection IP45, ce qui la protège contre les projections d'eau et la poussière, à condition d'être installée verticalement.

Comment associer la sonde à mon chauffage ?

Consultez la notice de votre système de régulation. En général, il faut appuyer sur un bouton d'association : le voyant rouge de la sonde s'allume puis s'éteint pour confirmer la liaison.

Quelle est la consommation électrique de la sonde ?

En veille, elle consomme 4 μA, et 10 mA en émission. L'autonomie de la pile peut atteindre 10 ans.

La sonde peut-elle être installée en extérieur sans abri ?

Il est conseillé de la placer à l'abri direct des intempéries (sous un avant-toit par exemple) pour prolonger sa durée de vie. L'IP45 assure une bonne protection, mais évitez l'exposition prolongée à la pluie battante.

Quelles sont les dimensions de la sonde ?

Les dimensions sont de 78 mm de largeur, 92 mm de hauteur et 42 mm de profondeur.

Que faire en cas de dysfonctionnement ?

Vérifiez l'état de la pile et les commutateurs. Si le problème persiste, contactez votre installateur ou le service après-vente DELTA DORE.

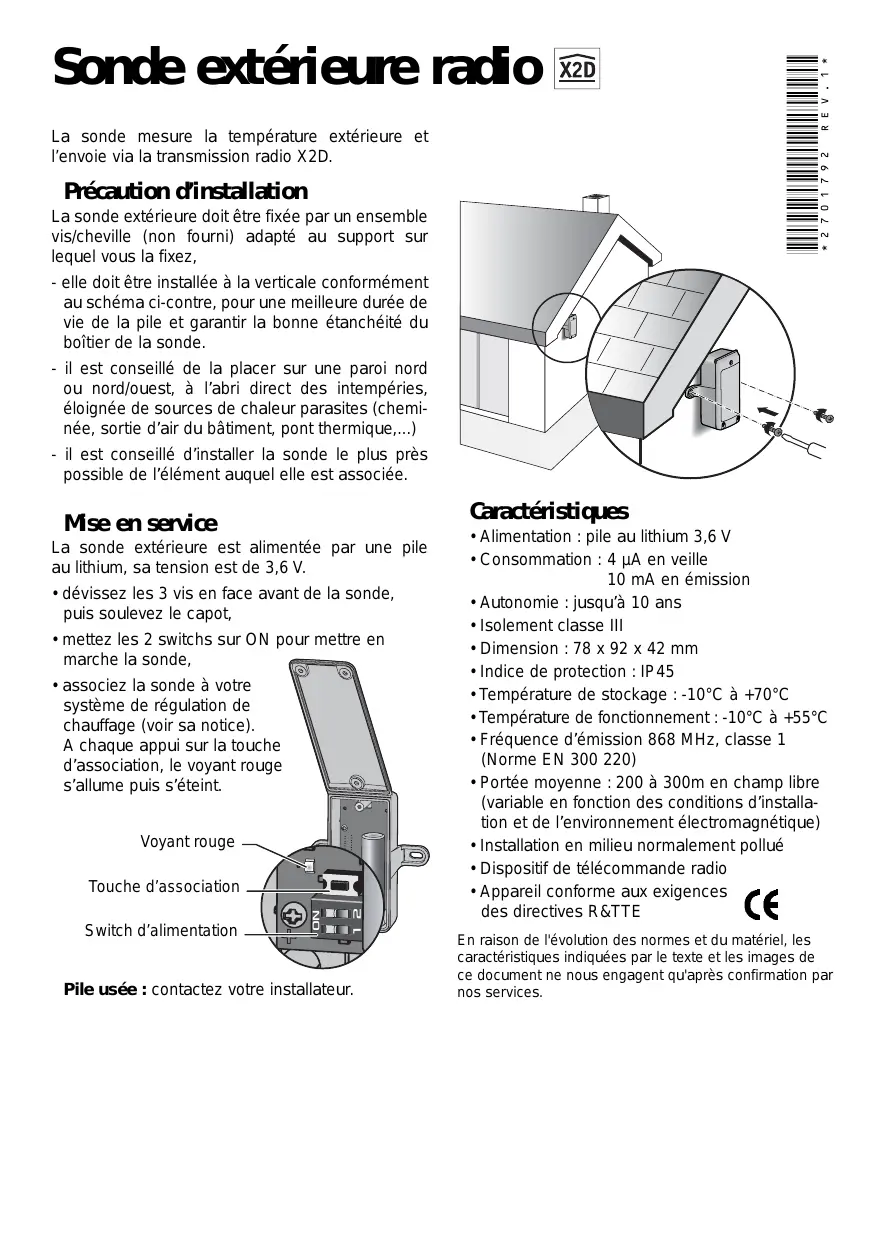

MODE D'EMPLOI RADIO OUTDOOR PROBE X2D DELTA DORE

Sonde extérieure radio

La sonde mesure la température extérieure et l'envoie via la transmission radio X2D.

Précaution d'installation

La sonde extérieure doit être fixée par un ensemble vis/cheville (non fourni) ajusté au support sur lequel vous la fixez,

• Elle doit être installée à la verticale conformément au schéma ci-contre, pour une meilleure durée de vie de la pile et garantir la bonne étanchéité du boîtier de la sonde.
• Il est conseillé de la placer sur une paroi nord ou nord-ouest, à l'abri direct des intempéries, éloignée de sources de chaleur parasites (cheminée, sortie d'air du bâtiment, pont thermique, ...).
• Il est conseillé d'installer la sonde le plus près possible de l'élément auquel elle est associée.

Mise en service

La sonde extérieure est alimentée par une pile au lithium, sa tension est de 3,6 V.

• Dévissez les 3 vis en face avant de la sonde, puis soulevez le capot.
• mettez les 2 commutateurs sur ON pour mettre en marche la sonde,
• Associez la sonde à votre système de régulation de chauffage (voir sa notice). À chaque appui sur la touche d'association, le voyant rouge s'allume puis s'éteint.

Pile usée : contactez votre installateur.

Caractéristiques

• Alimentation : pile au lithium 3,6 V
• Consommation : 4 μA en veille, 10 mA en émission. Autonomie : jusqu'à 10 ans.
• Isolement classe III
• Dimensions : 78 × 92 × 42 mm
• Indice de protection : IP45
• Température de stockage : -10 °C à +70 °C
• Température de fonctionnement : -10°C à +55°C
• Fréquence d'émission : 868 MHz, classe 1 (Norme EN 300 220)
• Portée moyenne : 200 à 300 m en champ libre (variable en fonction des conditions d'installation et de l'environnement électromagnétique).
• Installation en milieu normalement pollué
• Dispositif de télécommande radio. Appareil conforme aux exigences des directives R&TTE.

En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services.
