Type de produit	Thermostat programmable
Marque	DELTA DORE
Modèle	PACK LABEL
Référence	6050370
Nombre de zones de chauffage	2
Programmation	Hebdomadaire
Modes de fonctionnement	Confort, Économie, Hors-Gel, Absence, Automatique
Affichage	Écran LCD
Alimentation	230 V AC
Fonctions spéciales	Délestage automatique, affichage consommation (kWh et euros), gestion accumulateur, compatible option TYWATT 500, TYPHONE 500, sonde extérieure
Dimensions (L x H x P) approximatives	120 x 80 x 30 mm
Poids approximatif	200 g
Indice de protection	IP20
Température de fonctionnement	0 °C à 40 °C
Entretien et nettoyage	Nettoyer avec un chiffon sec
Sécurité	Délestage pour éviter les disjonctions, disjoncteur recommandé
Compatibilité accumulateurs	Airélec, Applimo, Noirot
Compatibilité radiateurs	Convecteurs, rayonnants, radiateurs
Garantie	2 ans
Pays de fabrication	France

FOIRE AUX QUESTIONS - PACK LABEL DELTA DORE

Comment mettre à l'heure le thermostat PACK LABEL ?

Placez le bouton sur la position horloge. Utilisez les touches + et - pour régler les minutes et les heures. Chaque passage à 0h00 permet de changer le jour. Un appui maintenu active le réglage rapide.

Comment programmer le mode absence ?

Depuis les modes Confort, Économie ou Automatique, appuyez sur la touche absence. Réglez le nombre de jours d'absence (de 1 à 99) avec les touches + ou -. Le décompte commence. À la fin, le fonctionnement automatique reprend. Pour annuler, appuyez à nouveau sur la touche absence ou tournez le bouton.

Comment modifier le mode Économie ?

Le mode Économie est réglé par défaut à -3,5°C par rapport au mode Confort. Vous pouvez le modifier à -1°C ou -2°C via le Guide d'installation. Une fois modifié, ce niveau s'applique à toutes les demandes du mode Économie.

Comment afficher la consommation en euros ?

Appuyez 2 fois sur la touche i. L'écran affiche TOTAL puis la consommation en euros. Avec l'option TYWATT 500, appuyez à nouveau sur i pour faire défiler les consommations du chauffage, de l'ECS et des autres usages.

Que faire si l'écran reste éteint ?

Vérifiez votre disjoncteur : l'appareil n'est pas alimenté. Si le problème persiste, contactez votre installateur.

Comment annuler une dérogation en cours ?

Appuyez sur la touche de la zone concernée (zone 1 ou zone 2) jusqu'à ce que l'allure initiale (programmée) s'affiche. Vous pouvez aussi tourner le bouton sur une autre position.

Que signifie le symbole € qui s'affiche ?

Le symbole € indique qu'un réduit tarifaire (heures creuses, tempo) interrompt le fonctionnement automatique. Ce mode est modifiable dans la programmation tarifaire. Les dérogations restent autorisées.

Comment remettre à zéro les indicateurs de consommation ?

Pour les euros : appuyez 2 fois sur la touche d'accès, puis maintenez la touche OK environ 10 secondes jusqu'à voir EFFAC clignoter 3 fois. Pour les kWh : appuyez 3 secondes sur la touche i, puis procédez de même.

Comment modifier le coût du kWh ?

Tournez le bouton sur la position de réglage. Appuyez plusieurs fois sur la touche jusqu'à afficher CF6=0, puis choisissez CF6=1. Ajustez le coût de chaque tranche tarifaire avec les touches + ou - et validez.

Que faire si l'écran clignote ?

Un clignotement indique une coupure secteur prolongée. Remettez votre appareil à l'heure en suivant la procédure de mise à l'heure.

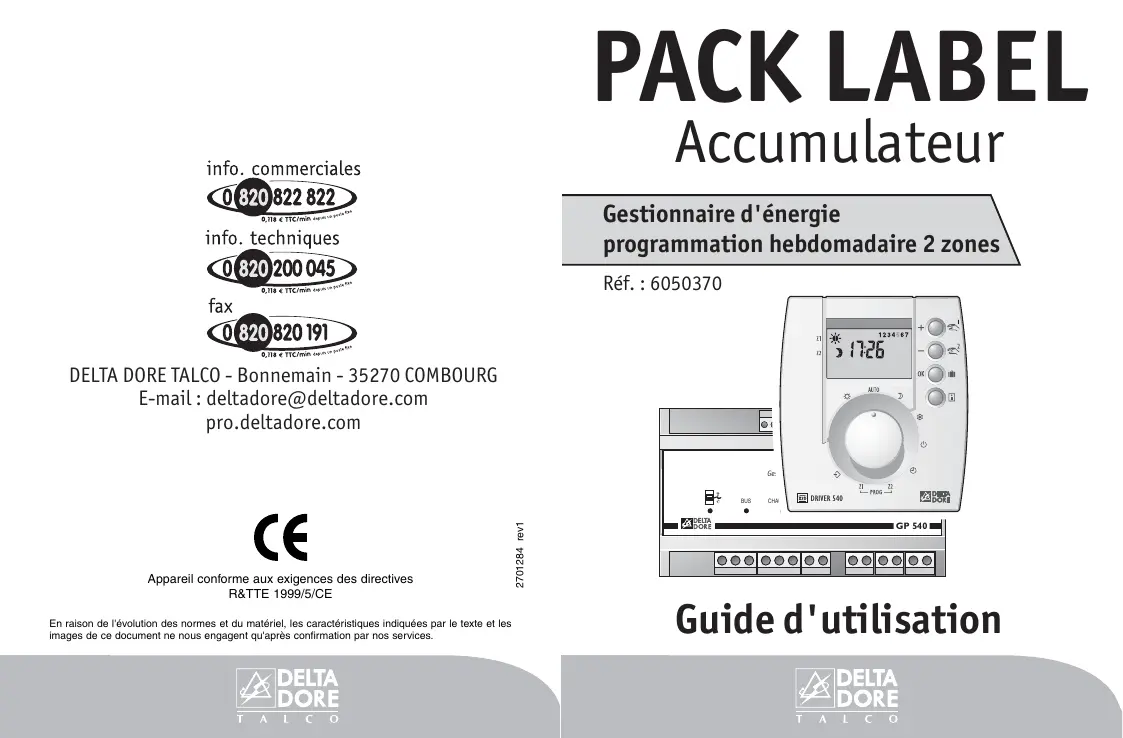

MODE D'EMPLOI PACK LABEL DELTA DORE

En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services.

Accumulateur

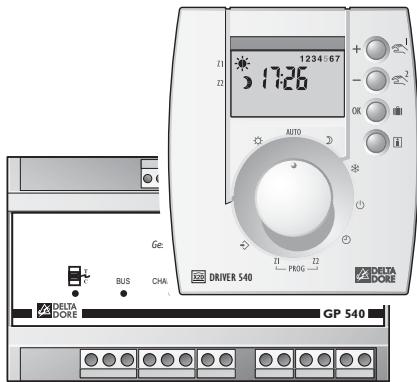

Gestionnaire d'énergie programmation hebdomadaire 2 zones

Réf.: 6050370

Guide d'utilisation

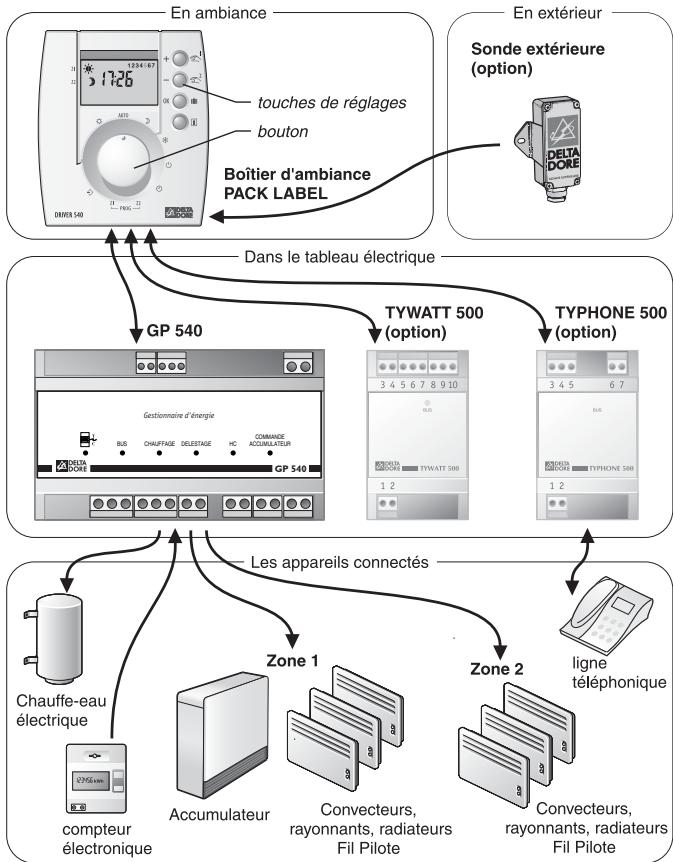

Présentation

Nous vous remercions de nous avoir témoigné votre confiance lors du choix de ce produit auprès de votre installateur.

Le PACK LABEL optimise la gestion de l'énergie électrique dans notre habitation, il commande le chauffage sur 2 zones différentes.

En fonction de votre programmation et des périodes tarifaires, le PACK LABEL :

• renseigne l'accumulateur de la zone 1 (de marque Airélec, Applimo ou Noirot uniquement) sur les heures creuses/heures pleines, sur la température extérieure (sonde en option)
• pilote les convecteurs, rayonnants ou radiateurs des zones 1 et 2.

Le PACK LABEL réduit le coût de l'abonnement et évite les disjonctions en coupant le chauffage quand la consommation électrique est trop importante (le délestage).

Le PACK LABEL permet de connaître la consommation électrique totale.

Option TYWATT 500 (réf.: 6110014)

En fonction de votre installation, le TYWATT 500, associé au PACK LABEL, permet de connaître la consommation électrique (en kWh ou en Euros) du chauffage, du chauffe-eau (ECS) et des autres usages (luminaires, électroménager...).

Option TYPHONE 500 (réf.: 6201029)

Associé au PACK LABEL, le TYPHONE 500 permet de connaître la température ambiante et de commander son chauffage et son chauffe-eau (ECS) à distance par téléphone.

Option sonde extérieure (réf.: 6300032)

Associe au PACK LABEL, la sonde extérieure permet de renseigner les accumulateurs sur la température extérieure.

L'accumulateur

L'accumulateur prend la charge pendant les heures creuses, ensuite l'énergie accumulée est restituée pendant les heures pleines en fonction de l'ordre reçu par le Pack Label, de son propre réglage et de la température dans la pièce où il est installé, ainsi que la température extérieure (sonde en option)

Si un délestage est nécessaire pendant une période en heures creuses, dans ce cas le Pack Label coupera l'accumulateur en dernier.

Sommaire

Mise à l'heure. p. 5

Confort, Économie ou Hors-Gel permanent.... p 5

Mode automatique. p 6

Dérogation à l'automatique. p 6

Modifier la programmation. p 7

Hors-Gel réglé / Mode Absence 8

Arrêt du chauffage 9

Modification du mode Économie 9

Modes spécifiques tarif tempo p. 9

Affichage de la température ambiante. p 10

Affichage de la consommation en Euros. 10

Affichage de la consommation en kWh... p 11

Remise à zéro

Des indicateurs de consommation 12

Modification des coûts du kWh. 12

Tableau de diagnostic. p. 13

Mise à l'heure

Le réglage se fait au pas de 1 minute, chaque passage à 0h00 vous permet de changer de jour.

Mettez le bouton sur

Appui bref: ±1 minute par appui. Appui maintenu : réglage rapide.

(minutes puis heures)

Hors-gel permanent

Pour maintenir une température minimum afin d'éviter les risques dus au gel (environ 7°C).

Dans ce mode, seule la touche

est autorisée (active).

Mode automatique

bouton sur AUTO

L'appareil suit la programmation pour les deux zones.

Dérogation à retard automatique

Mettez le L'appareil suit la bouton programmation sur AUTO (ex: Confort en zone 1 et Economie en zone 2)

pour la zone 1

pour la zone 2

Appuyez sur la touche de la zone pour sélectionner une autre allure sur cette zone.

Après 3 sec. sans appui, le dessin représentant l'allure clignote.

La dérogation s'arrête au prochain changement de programme.

Les différences d'allures possibles (voir page 4) : Confort, Medio, Moderato, Economie

Pour annuler une dérogation en cours : appuyez sur la touche ≅ de la zone concernée jusqu'à ce que l'allure initiale s'affiche ou tournez le bouton sur une autre position.

Modifier la programmation

Pour la zone 1, mettre le bouton sur PROG Z1

Le 1er créneau horaire clignote.

1 h de comport

1 h de réduit

Recommencez pour chaque créneau horsaire.

Validation et passage au jour suivant. Recommencez pour chaque jour.

Ex.: Confort de 6h à 9h, de 12h à 14h et de 18h à 23h

Pour modifier la programmation de la zone 2, recommencez ces opérations en mettant le bouton sur la position PROG Z2.

Programmation rapide : pour attribuer à un jour la même programmation que le jour précédent, appuyez env. 2 sec. sur la touche OK. Le programme est alors recopié au jour concerné.

Hors-gel réglable (de 1 à 99 jours) - mode absence

Pour remettre automatiquement le chauffage en route après quelques jours d'absence.

À partir des modes Confort, Économie ou Automatique :

Appuyez sur la touche Si vous laissez l'affichage de la valise sans indication du nombre de jours, l'absence est permanente.

Réglez le nombre de jours d'absence. La valise clignote, le décompte commence.

Exemple : départ le 10 janvier, retour le 19 janvier, indiquez 09 jours. Le fonctionnement automatique reprendra le 19 janvier à 00H00.

A tout moment, il est possible de modifier le nombre de jours affiché en appuyant sur les touches ou .

Pour annuler le mode absence : appuyez sur la touche ou modifiez la position du bouton.

Dans le mode absence, le chauffage est en Hors-Gel et le chauffe-eau (ECS) à l'arrêt.

Arrêt du chauffage

Pour permettre l'arrêt du chauffage (en étape par exemple).

Metre le

bouton sur O

Modification du mode économie

Le mode Economie est normalement régé à -3,5°C par rapport au mode Confort. Il peut être modifié à -1°C ou -2°C. Lorsque Economie est demandé (dans un programme, en dérogation ou sur la position Economie) le niveau est celui que vous aurez choisi (voir Guide d'installation).

Modes spécifiques tarif tempo

Si vous êtes en tarif tempo, vous pouvez, lors de la configuration, programmer des modes spécifiques pour les jours Rouges ou Blancs (voir Guide d'installation):

Lors du passage dans l'un de ces modes, le symbole Euro s'affiche.

Affichage de la température ambiente

Pour visualiser la température ambiante,

Appuyez sur la touche i

La température ambience s'affiche.

Affichage de la consommation en euros

Appuyez 2 fois sur la touche i

TOTAL s'affiche

Appuyez à nouveau sur la touche

La consommation TOTAL s'affiche en Euro

Pour revenir au mode normal, appuyez sur la touche.

Avec l'option TYWATT 500

Si vous avez l'option TYWATT 500, en fonction de votre installation, vous pouvez afficher la consommation du chauffage (CHAUF), du chauffe-eau (ECS) et des autres appareils électriques (AUTRES):

• après avoir affiché la consommation TOTAL, appuyez sur la touche i pour faire défiler les autres consommations.

Affichage de la consommation en kWh

3 sec.

Appuyez 3 sec. sur la touche i

La température d'ambiance puis TOTAL et kWh s'affichent

Puis, avec des appuis brefs sur la touche [1], faites défiler la consommation dans les différentes tranches tarifaires en kWh.

Tranches tarifaires en fonction de votre contrat :

kWh	1	2	3	4	5	6
Double tariff	HC	HP
tempo	HC Bleu	HP Bleu	HC Blanc	HP Blanc	HC Rouge	HP Rouge
EJP	Normal	Pointe EJP

HC: Heures Creuses

HP: Heures Pleines

Avec l'option TYWATT 500

Si vous avez l'option TYWATT 500, en fonction de votre installation, vous pouvez afficher la consommation du chauffage (CHAUF), du chauffe-eau (ECS) et des autres appareils électriques (AUTRES) s'affichera successivement dans les différentes tranches tarifaires en kWh après la consommation TOTAL.

Remise à zéro des indicateurs de consommation

Appuyez 2 fois sur [ ] pour accéder à la remise à zéro des affichages en Euros.

Appuyez 3 sec. sur pour accéder à la remise à zéro des affichages en kWh.

EFFRC

Appui prolongé (env. 10 sec.) sur la touche OK pour afficher l'écran "EFFAC". L'écran clignote 3 fois, l'indicateur est remis à zéro.

Modification des coûts du kwh

Le coût du kWh pour chaque tranche tarifaire a été enregistré dans le produit lors de sa fabrication. Pour être au plus juste, nous avons ajouté au prix du kWh la TVA et une taxe locale moyenne, soit 30% au total.

Pour modifier ces coûts :

• tournez le bouton sur ⇔
• appuyez plusieurs fois sur © jusqu'à afficher CF6=0,
• appuyez sur ① pour afficher CF6=1,
• appuyez sur le coût de la première tranche s'affiche,
• pour modifier, appuyez sur ou ,
• pour passer la tranche suivante, appuyez sur

Tableau de diagnostic

Problème	Diagnostic /Solutions
Rien n'apparaît sur l'écran du boîtier d'ambiance.	Il n'y a pas d'alimentation.Vérifiez votre disjoncteur.
L'indication € apparait.	Un réduit tarifaire interrupt le fonctionnement automatique.Le mode de fonctionnement en réduit tarifaire est modifiable (S Programmation tarifaire).Les dérogations sont autorisées.
L'appareil affiche :	Défaut de communication avec le compteur électrique.Vérifiez la liaison avec le compteur ou contactez votre installerer.
L'écran clignote.	Il y a eu une coupure secteur prolongée.Remettez votre apparéil à l'heure.
Le gallon d'eau chaude ne fonctionne plus.	Le gallon d'eau chaude a peut-être été mis en arrêt à distance (telécommande téléphonique).Pourmettre "localement" en marche automatique le gallon d'eau chaude,mettre le Pack Label en mode absence(touche)puis annuler ce mode en appuyant à nouveau sur la touche.

Tableau de diagnostic du boîtier technique

Voyant	allumé	étéint	clignotant
T C	Communication OK	Boïtier non alimenté	Problème de communication
Boïtier d'ambiance mural (BUS)	Communication OK	court circuit	(clipnotement rapide) Communication en cours
CHAUFFAGE	1 ou 2 zones de chauffage sont actives	Zones 1 et 2 sont en arrêt	Zones 1 et 2 sont en Hors-gel
DéLESTAGE	Délestage en cours	Pas de délestage	Non utilisé
HC	Heures creuses en cours	Heures pleines en cours	Non utilisé
COMMANDE ACCUMULATEUR	-	-	Communication en cours
