Type de produit	Thermostat électronique pour plancher ou plafond rayonnant
Marque	DELTA DORE
Modèle	MINOR 11
Dimensions (L x H x P)	80 x 80 x 48 mm
Indice de protection	IP 30
Alimentation	230 V ± 10 %, 50 Hz
Consommation	0,5 VA
Sortie contact	10 A, 230 V, travail
Type de régulation	Proportionnelle intégrale (PI) ou Tout Ou Rien (hystérésis 0,4°C)
Nombre d’allures	6 allures (Confort, Confort -1°C, Confort -2°C, Économie, Hors-gel, Arrêt)
Plage de réglage température (sonde interne)	Confort / Économie : 5°C à 30°C ; Hors-gel : 5°C à 15°C
Plage de réglage température (sonde de sol)	5°C à 50°C (limité par valeurs basse et haute réglables)
Entrée fil pilote	1 entrée fil pilote (standard GIFAM)
Type de sonde	Interne (boîtier) ou externe (sol, référence 6300037) ou combinaison
Fonctions spéciales	Mise en chauffe progressive (20 jours, 2 programmes), verrouillage touches, correction de mesure
Température de fonctionnement	0°C à +40°C
Température de stockage	-10°C à +70°C
Isolation	Classe II
Montage	Semi-encastré dans boîte d'encastrement
Entretien	Aucun entretien spécifique ; ne pas réparer soi-même, contacter le SAV
Sécurité	Couper le courant avant intervention ; conforme directives CEE 89/336 et 73/23
Accessoires	Sonde de sol (réf. 6300037) en option
Applications	Plancher chauffant électrique (dalle sèche ou humide)

FOIRE AUX QUESTIONS - MINOR 11 DELTA DORE

Comment régler la température de consigne ?

Sélectionnez le mode (Confort, Économie ou Hors-gel) à l'aide de la touche MODE, puis utilisez les touches + ou - pour ajuster la température. Plage de réglage : de 5°C à 30°C pour Confort/Économie, de 5°C à 15°C pour Hors-gel.

Que faire si l'écran n'affiche rien ?

Vérifiez l'alimentation électrique (230 V). Assurez-vous que le disjoncteur est activé. Si le problème persiste, contactez le service après-vente.

Comment installer la sonde de sol ?

Utilisez la sonde de sol référence 6300037. Raccordez-la au bornier prévu à cet effet après avoir coupé le courant. Ensuite, dans le menu installateur (CF02), sélectionnez le type de sonde : 01 pour sonde de sol seule, ou 02 pour sonde interne + sonde de sol.

À quoi sert le mode 'mise en chauffe progressive' ?

Ce mode est conçu pour les planchers neufs. Il limite le pourcentage de chauffe sur 20 jours pour éviter les chocs thermiques. Deux programmes sont disponibles : P1 pour dalle sèche (béton traditionnel) et P2 pour dalle humide (BAN/BAP).

Comment verrouiller les touches pour éviter les modifications involontaires ?

Accédez au menu installateur (appuyez 10 s sur MODE), puis naviguez jusqu'à CF06. Réglez sur 'OO' pour verrouiller les touches. Seule la consigne réglée avant verrouillage restera modifiable à ±3°C.

Pourquoi la température affichée ne correspond-elle pas à la température réelle ?

Utilisez le menu CF05 pour corriger l'écart (réglage de ±5°C par pas de 0,1°C). Par exemple, si l'affichage indique 19°C mais la température réelle est 20°C, réglez +1°C. Attendez 24 h pour observer l'effet.

Comment choisir entre régulation par sonde interne ou sonde de sol ?

Dans le menu installateur (CF02), vous pouvez choisir : 00 (sonde interne seule), 01 (sonde de sol seule) ou 02 (sonde interne + sonde de sol en limitation). Le choix dépend du type d'installation et de la précision souhaitée.

Que signifie l'affichage clignotant ?

Un affichage clignotant indique que l'appareil est en mode 'mise en chauffe progressive'. Consultez le chapitre 7 de la notice pour plus de détails sur le déroulement du programme.

Comment réinitialiser l'appareil aux paramètres d'usine ?

La notice ne mentionne pas de réinitialisation complète. Pour revenir aux valeurs par défaut, vous pouvez retirer l'alimentation pendant quelques minutes ou contacter le SAV. Les paramètres installateur (CF01 à CF10) peuvent être reconfigurés manuellement.

Quelle est la puissance maximale supportée par la sortie ?

La sortie contact supporte 10 A sous 230 V, soit 2300 W en direct. Au-delà (et jusqu'à 2300 W), un contacteur externe est nécessaire. Le menu installateur CF10 permet de configurer la puissance à piloter.

Questions des utilisateurs sur MINOR 11 DELTA DORE

6 questions sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

Pourquoi mon thermostat DELTA DORE MINOR 11 reste-t-il bloqué en mode chauffage et ne se réinitialise plus ?

FAQ fréquente - 25/01/2026

Réponse Notice-Facile

Le thermostat DELTA DORE MINOR 11 peut rester bloqué en mode chauffage pour plusieurs raisons spécifiques à ce modèle. Voici comment diagnostiquer et résoudre le problème.

1. Vérifiez le mode de fonctionnement actif
Appuyez sur la touche MODE pour parcourir les différents modes : AUTO, Confort, Economie, Hors-gel et Arrêt. Le mode AUTO signifie que le thermostat suit les ordres du programmateur (fil pilote). Si vous êtes en mode Confort ou Economie, le chauffage continuera tant que la température ambiante sera inférieure à la consigne réglée. Pour arrêter le chauffage immédiatement, basculez le thermostat au mode Arrêt en appuyant successivement sur MODE.

2. Vérifiez si le chauffage progressif est actif
Si l'écran affiche P1 ou P2, le mode de chauffage progressif est en cours (prévu pour les planchers neufs sur 20 jours). Le chauffage est volontairement limité en pourcentage. Pour arrêter ce mode immédiatement, appuyez sur le bouton jusqu'à afficher STOP.

3. Débloquez les touches si elles sont verrouillées
Si les touches ne répondent plus, elles sont peut-être verrouillées. Maintenez la touche MODE enfoncée environ 10 secondes pour entrer en mode installateur, accédez au menu CF06 (verrouillage accès utilisateur), et basculez de 01 Touches verrouillées à 00 Touches actives. Validez et attendez 2 minutes ou appuyez à nouveau sur MODE pour quitter le mode installateur.

4. Vérifiez la configuration du fil pilote et du programmateur
Le MINOR 11 reçoit ses ordres de fonctionnement via un fil pilote issu du programmateur. Si le programmateur externe envoie un ordre de chauffage constant en mode AUTO, le thermostat ne pourra pas se réinitialiser seul. Vérifiez que la programmation du programmateur (CALYBOX ou autre) est correcte et que le fil pilote n'est pas endommagé ou déconnecté au bornier du thermostat.

5. Réinitialisation complète
En dernier recours, retirez le thermostat de sa boîte d'encastrement (après coupure de courant), attendez 30 secondes sans alimentation, puis remettez-le en place et rétablissez le courant. Le thermostat reviendra à ses configurations par défaut (mode AUTO).

Si le problème persiste après ces vérifications, contactez le service client DELTA DORE, car il peut s'agir d'un défaut du capteur interne ou une anomalie dans le relais de commande du thermostat.

Répondre (soyez le premier)

Comment programmer l'heure sur le thermostat DELTA DORE MINOR 11 ?

FAQ fréquente - 04/01/2026

Réponse Notice-Facile

Le thermostat DELTA DORE MINOR 11 permet de programmer l'heure afin de gérer efficacement votre chauffage. Voici comment procéder :

Étapes pour programmer l'heure sur le DELTA DORE MINOR 11

Allumer l'appareil : Assurez-vous que le thermostat est sous tension et que l'écran est allumé.
Accéder au menu de réglage : Utilisez les boutons situés sur le thermostat pour naviguer dans le menu principal.
Rechercher l'option "Réglage de l'heure" : Dans le menu, trouvez la section dédiée à la configuration de l'heure ou à la programmation.
Modifier l'heure : Sélectionnez l'option pour régler l'heure, puis utilisez les boutons pour ajuster les heures et les minutes.
Valider les modifications : Confirmez les réglages pour que l'heure soit enregistrée correctement.

Conseils supplémentaires

Si votre thermostat affiche un symbole d'horloge, cela indique généralement que la programmation horaire est disponible.
La programmation de l'heure est essentielle pour synchroniser les plages de chauffage avec vos besoins quotidiens.
En cas de difficulté, naviguez lentement dans les menus pour identifier toutes les options disponibles.

En suivant ces étapes, vous pourrez facilement programmer l'heure sur votre thermostat DELTA DORE MINOR 11 et optimiser ainsi la gestion de votre chauffage.

Répondre (soyez le premier)

Comment régler précisément les plages horaires et températures des modes confort et économie sur le thermostat DELTA DORE MINOR 11 ?

FAQ fréquente - 04/01/2026

Réponse Notice-Facile

Le thermostat DELTA DORE MINOR 11 est un régulateur de température, non un programmateur. Il n'intègre pas de programmation horaire interne. Les plages horaires et changements de modes (Confort, Économie) sont gérés par un programmateur externe raccordé via le fil pilote, comme la gamme CALYBOX ou Driver de Delta Dore. Le MINOR 11 régule ensuite la température selon la consigne programmée pour chaque mode.

Si votre thermostat fonctionne en mode manuel (sans programmateur externe), vous pouvez sélectionner directement le mode et la température à l'aide des touches :

Appuyez brièvement et à plusieurs reprises sur la touche MODE pour sélectionner le mode : Auto, Confort, Économie, Confort -1°C, Confort -2°C, Hors-Gel ou Arrêt
Une fois le mode choisi, utilisez les touches + et - pour régler la température de consigne (de 5°C à 30°C pour Confort et Économie, de 5°C à 15°C pour Hors-Gel)
L'écran affiche le mode et la consigne en cours

Pour un réglage optimal : le mode Confort est destiné aux périodes d'occupation (de 5°C à 30°C), le mode Économie aux absences ou nuit (même plage), et le mode Hors-Gel assure une température minimale (réglable 5°C à 15°C, par défaut 7°C). Les modes Confort -1°C et Confort -2°C réduisent la consigne Confort de 1 ou 2 degrés si vous le souhaitez.

Si vous possédez un programmateur CALYBOX ou équivalent, celui-ci envoie au MINOR 11 l'ordre du mode via le fil pilote (6 allures GIFAM possibles). Programmez les plages horaires de vos modes dans le programmateur lui-même, puis réglez précisément les valeurs de température sur le MINOR 11 selon vos besoins.

La régulation du MINOR 11 fonctionne en mode Proportionnel-Intégral (P.I.) avec une base de temps de 20 minutes, assurant une température stable et un confort optimal sans variations brusques.

Répondre (soyez le premier)

Que signifient le mode confort et le mode énergie sur le thermostat DELTA DORE MINOR 11 ?

FAQ fréquente - 04/01/2026

Réponse Notice-Facile

Mode Confort et mode Économie sont deux allures de fonctionnement du thermostat DELTA DORE MINOR 11 qui vous permettent de réguler la température de votre chauffage en fonction de vos besoins. Le thermostat régule en permanence la température ambiante selon le mode sélectionné, avec une régulation de type Proportionnelle Intégrale pour plus de précision.

Le mode Confort règle votre chauffage pour maintenir une température agréable et optimale. Vous pouvez programmer cette consigne entre 5°C et 30°C. Le thermostat MINOR 11 activera le chauffage de manière progressive pour atteindre et conserver exactement cette température. Utilisez ce mode lors de votre présence pour bénéficier d'un maximum de confort.

Le mode Économie permet de réduire la consommation d'énergie en abaissant la température de chauffage. Réglable également entre 5°C et 30°C, il est destiné à vous faire économiser lors de vos absences ou la nuit, tout en maintenant votre installation à une température suffisante pour éviter le refroidissement excessif de votre logement. La consigne Économie est généralement inférieure à celle du Confort.

Le MINOR 11 propose également deux variantes du Confort : Confort -1°C et Confort -2°C, qui réduisent respectivement de 1 ou 2 degrés votre consigne de confort, ainsi qu'un mode Hors-gel (réglable de 5°C à 15°C, par défaut 7°C) et un mode Arrêt complet du chauffage.

Si votre thermostat est raccordé à un programmateur (CALYBOX, DRIVER...) via le fil pilote selon le standard GIFAM, le MINOR 11 peut également fonctionner en mode Auto : il suit automatiquement les ordres envoyés par le programmateur pour basculer entre ces différentes allures selon votre programme défini.

Pour régler les consignes de chaque mode, appuyez successivement sur la touche MODE pour sélectionner le mode désiré, puis utilisez les touches +/- pour définir la température. Le thermostat affiche la température de consigne en cours ou, si configuré, la température réelle mesurée par le capteur interne ou la sonde de sol optionnelle.

Répondre (soyez le premier)

Existe-t-il un modèle DELTA DORE MINOR 11 permettant un pilotage à distance ?

FAQ fréquente - 24/11/2025

Réponse Notice-Facile

Le DELTA DORE MINOR 11 est un appareil dont le pilotage à distance dépend de sa compatibilité avec des systèmes de domotique ou des applications spécifiques.

Possibilité de pilotage à distance

Pour savoir si votre modèle MINOR 11 peut être piloté à distance, voici les points à vérifier :

Compatibilité avec un système domotique : Certains modèles DELTA DORE sont compatibles avec des protocoles comme Tyxal+ ou Somfy, permettant un contrôle à distance via une passerelle ou un hub.
Application mobile : Si votre appareil est compatible, DELTA DORE propose généralement une application mobile (par exemple, l'application "Delta Dore") permettant de piloter les équipements à distance via smartphone.
Connectivité : Vérifiez si votre MINOR 11 dispose d'une connectivité Wi-Fi, radio ou autre, nécessaire pour le contrôle à distance.

Solutions alternatives

Si votre modèle MINOR 11 ne supporte pas directement le pilotage à distance, il est parfois possible d'ajouter une passerelle ou un module complémentaire compatible avec la gamme DELTA DORE pour permettre ce type de contrôle.

Conclusion

En résumé, il existe des modèles DELTA DORE MINOR 11 compatibles avec le pilotage à distance, mais cela dépend de la version exacte et des options installées. Pour bénéficier du pilotage à distance, assurez-vous que votre appareil est compatible avec une application ou un système domotique DELTA DORE adapté.

Répondre (soyez le premier)

Le DELTA DORE MINOR 11 fonctionne-t-il avec des piles ?

FAQ fréquente - 23/11/2025

Réponse Notice-Facile

Le DELTA DORE MINOR 11 est un appareil qui fonctionne avec des piles. Voici les informations essentielles concernant son alimentation :

Type de piles : Il utilise généralement des piles de type AAA ou AA, selon le modèle exact.
Emplacement des piles : Le compartiment à piles se trouve généralement à l'arrière ou sous l'appareil, accessible via un couvercle que vous pouvez ouvrir facilement.
Remplacement : Lorsque l'appareil ne répond plus ou affiche un message d'alerte, il est conseillé de remplacer les piles par des neuves pour assurer un fonctionnement optimal.

Assurez-vous d'utiliser des piles de bonne qualité pour prolonger la durée de vie de l'appareil et éviter les interruptions de fonctionnement.

Répondre (soyez le premier)

Téléchargez la notice de votre Thermostat au format PDF gratuitement ! Retrouvez votre notice MINOR 11 - DELTA DORE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MINOR 11 de la marque DELTA DORE.

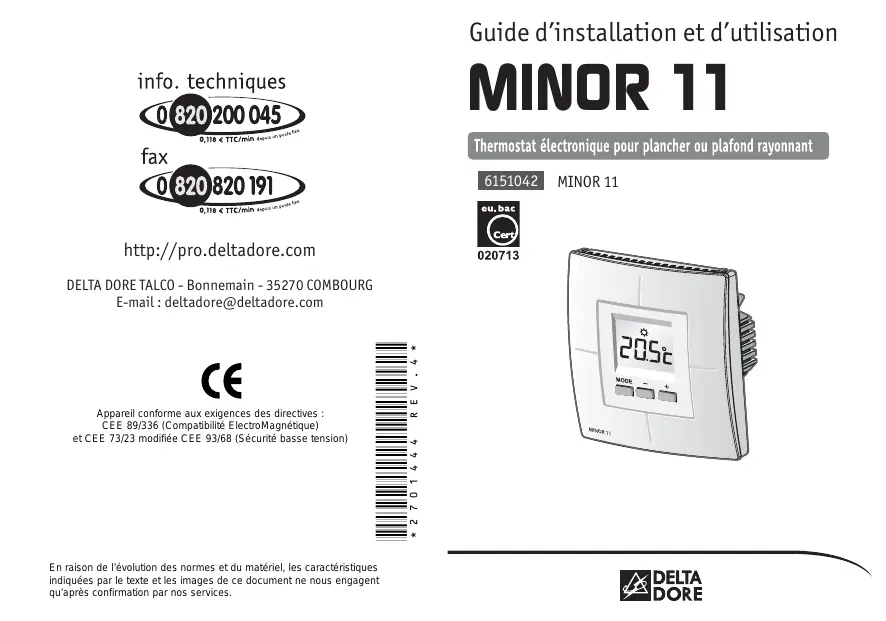

MODE D'EMPLOI MINOR 11 DELTA DORE

0.118 € TTC/min depuis la position 2006

http://pro.deltadore.com

DELTA DORE TALCO - Bonnemain - 35270 COMBOURG

Appareil conforme aux exigences des directives :

CEE 89/336 (Compatibilité Électromagnétique)

et CEE 73/23 modifiée CEE 93/68 (Sécurité basse tension)

Guide d'installation et d'utilisation

Thermostat électronique pour plancher ou plafond rayonnant

6151042

MINOR 11

020713

DELTA DORE MINOR 11 - 1

DELTA DORE MINOR 11 - 2

Lire attentivement cette notice avant toute installation.
L'appareil doit être installé selon les normes en vigueur.
Avant toute intervention, veuillez couper le courant.
Ne pas essayer de réparer cet appareil vous-même, un service après-vente est à votre disposition.
Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes.

La norme UTE NF C15-100 et les règles de l'art doivent être respectées. Il est nécessaire que les appareils connectés ou environnants ne soient pas des perturbations tropfortes (directives CEE 89/336).

1-SOMMAIRE

1-Sommaire 3 2-Présentation 4

2.1 Principe du fil pilote (standard GIFAM) 5

3- Emplacement 6 4- Fixation/Raccordement 7 5- Raccordement 8 6- Première mise sous tension 9 7- Mise en chauffe progressive. 10

7.1 Programme 1 - Application dalle sèche...... 10 7.2Programme 2-Applicationdatedhumide 11

8 - Mise en service installer 13

8.1 Choix de la température affichée 13 8.2 Choix de la sonde de régulation 13 8.3 Valeur basse du limiteur 14 8.4 Valeur haute du limiteur 14 8.5 Correction de la mesure de température 14 8.6 Verrouillage accès utilisateurs 15 8.7 Choix du type d'installation 16 8.8 Historique 17 8.9 Mise en chauffe progressive 18 8.10 Puissance à piloter 19 8.11 Sortir du mode installateur 19

9-Fonctionnement 20

9.1 Choix du mode de fonctionnement 20 9.2 Réglement des températures de consigne 20

10- Caractéristiques techniques 22 11-Maintenance 23

2- Présentation

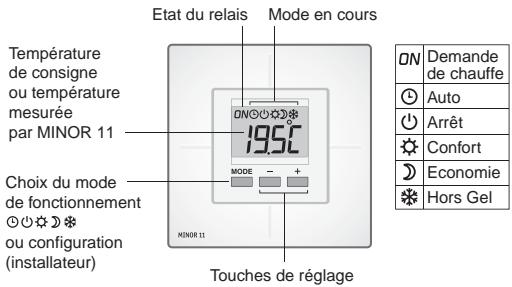

DELTA DORE MINOR 11 - 2- Présentation - 1

DELTA DORE MINOR 11 - 2- Présentation - 2

Partie s'intégrant à l'intérieur de la boite d'encastrement

Adapté au plancher ou plafond rayonnant électrique,
Régulation permanente (proportionnelle intégrale),
Système simple de pilotage (principe du fil pilote),
Jusqu'à 6 allures de fonctionnement (standard GIFAM)

2.1 Principe du fil pilote (standard GIFAM)

Le principe du fil pilote permet de sélectionner, à partir d'un programmeur (Gamme CALYBOX, Gamme Driver...), le mode de fonctionnement désiré.

Le thermostat MINOR 11 régule alors la température correspondante.

Ordre envoyé par leprogrammateur	Température correspondante régulée par lethermostat
Confort	Réglage comfort (de 5°C à +30°C)
Confort- 1°C	Réglage du Confort - 1°C
Confort- 2°C	Réglage du Confort - 2°C
Economie C	Réglage économique (de 5°C à +30°C)
Hors Gel ※	Hors Gel régiable de 5°C à 15°C (par défaut 7°C)
Arrêt Ø	Arrêt du chauffage

3- Emplacement

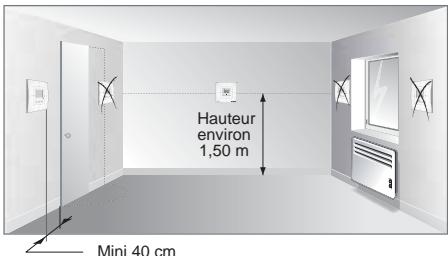

Le thermostat MINOR 11 est monté semi-encastré dans une boîte d'encastrement. Il doit être placé dans un endroit thermiquement représentatif de la pièce à réguler, à environ 1,50 m du sol à l'abri de toute source de chaleur (cheminée, influence du soleil,...) et des courants d'air (fenêtre, porte...).

Pour éviter des mouvements d'air parasites qui faussent la mesure de la sonde, il est nécessaire de boucher l'ouverture des fils dans la boîte d'encastrement (mastic, laine de verre...).

DELTA DORE MINOR 11 - 3- Emplacement - 1

IMPORTANT: Ne pas installer le MINOR 11 sur un mur en contact avec l'extérieur ou avec une pièce non chauffée (ex : garage...).

4- Fixation / raccordement

Pour ouvrir le boîtier, faites coulisser les ergots mobiles à l'aide d'un tournevis et séparer la face avant du socle à encastrer.

Avant toute manipulation, coupez le courant de l'installation.

DELTA DORE MINOR 11 - 4- Fixation / raccordement - 1

Avant de fixer le socle sur la boîte d'encastrement, faites passer les fils par le trou du socle. Une fois le socle fixé, raccordez les fils sur le bornier (dénudage des fils : environ 12 mm).

DELTA DORE MINOR 11 - 4- Fixation / raccordement - 2

Remettez le capot en place et verrouillez-le

en poussant les ergots mobiles vers le bas.

DELTA DORE MINOR 11 - 4- Fixation / raccordement - 3

Remettez l'installation sous tension.

5-RACCORDEMENT

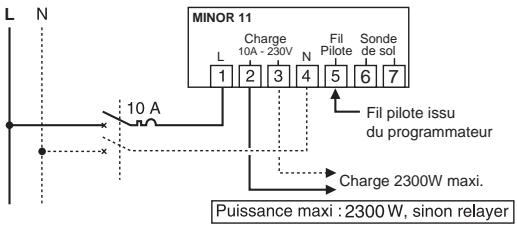

DELTA DORE MINOR 11 - 5-RACCORDEMENT - 1

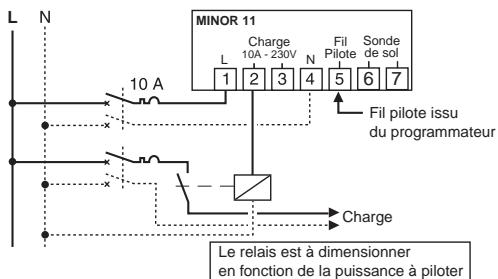

DELTA DORE MINOR 11 - 5-RACCORDEMENT - 2

La sonde de sol à utiliser est la référence 6300037.

6- Première mise sous tension

À la première mise sous tension, MINOR 11 impose les menus CF02 (CF03, CF04), CF07, CF09, CF10 (détaillés au § 8 “Mise en service installateur”).

Puis, si vous n'avez pas sélectionné de mise en chauffe progressive, la mise en service est terminée.

Pour modifier les autres paramètres, reportez-vous à nouveau au § 8 "Mise en service installateur".

7-Mise en chauffe progressive

Le mode "chauffage progressif" est prévu pour les planchers neufs où il est recommandé une mise en chauffe progressive (sur 20 jours).

P1: Programme de démarrage N°1 pour les dalles sèches

DELTA DORE MINOR 11 - 7-Mise en chauffe progressive - 1

P2: Programme de démarrage N°2 pour les dalles humides P3: Pas de programme de démarrage

7.1 Programme P1 -

Application dalle sèche : béton traditionnel

Dans ce mode, le pourcentage de chauffe est limité (à 8% le 1er jour, 12% le 2ème jour... jusqu'à 100% le 20ème jour).

L'écran affiche P1 et le symbole clignote.

DELTA DORE MINOR 11 - Programme P1 - - 1

Un appui sur la touche - permet d'afficher le nombre de jours restant.

Après le déclenchement de 20 jours, MINOR 11 quitte le mode "chauffage progressif" pour revenir en mode Arrêt.

Il est toujours possible de relâcher le chauffage en mode progressif. (voir mise en service installateur)

Le pourcentage indiqué au § 7.1 est calculé par rapport à la base de temps de régulation,
Le mode de chauffage progressif est dépendant de la température de consigne,
À tout moment le programme peut être arrêté en appuyant sur MODE.

7.2 Programme P2 -

Application dalle humide : béton auto-nivelant (BAN) ou auto-plaçant (BAP)

Le programme 2 est destiné aux dalles humides. Au terme de l'étape 1 du programme, l'appareil reste en attente d'un second démarriage pour réaliser l'étape 2. L'écran affiche P2_2.

Le symbole clignote toujours. Le symbole (arrêt) apparait.

DELTA DORE MINOR 11 - Programme P2 - - 1

2 Possibilités :

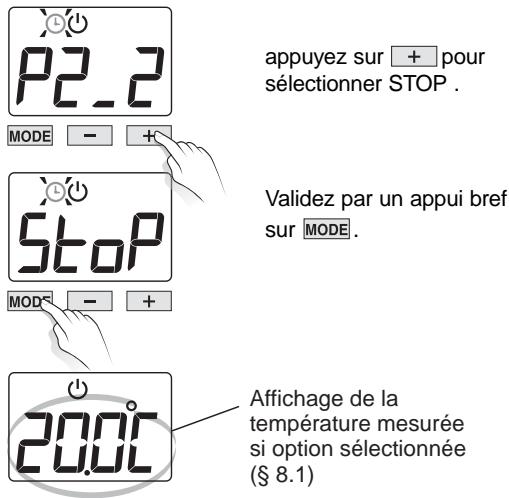

1) Pour lancer le 2ème cycle de 20 jours (voir § 7.1), appuyez sur MODE. 2) Pour annuler la 2ème étape :

DELTA DORE MINOR 11 - Possibilités : - 1

8-Mise en service installateur

Pour entrer dans le mode, appuyez sur la touche MODE pendant 10 secondes jusqu'à afficher CF01.

DELTA DORE MINOR 11 - 8-Mise en service installateur - 1

8.1 Choix de la température affichée (CF01)

: Température de la pièce mesurée par MINOR 11 : Température de consigne en cours (mode par défaut)

Effectuez votre choix en appuyant sur la touche ^+, validez par un appui bref sur MODE. Passage au menu suivant.

8.2 Choix de la sonde de régulation (CF02)

: Sonde interne au boîtier (par défaut)

CFO2

I: Sonde de sol (option) 02 : Sonde interne + Sonde de sol (limitation) Effectuez votre choix en appuyant sur la touche ^+, validez par un appui bref sur MODE Passage au menu suivant.

8.3 Valeur de la limiteur (CF03)

Ce menu n'est disponible que si CF02=01 ou 02. Réglage de 5°C à 50°C.

Appuyez sur + ou - pour régler la température.

Appuyez sur MODE pour valider et passer au menu suivant.

DELTA DORE MINOR 11 - Valeur de la limiteur (CF03) - 1

8.4 Valeur haute du limiteur (CF04)

Ce menu n'est disponible que si CF02=01 ou 02. Réglage de 5°C à 50°C.

Appuyez sur + ou - pour régler la température.

Appuyez sur MODE pour valider et passer au menu suivant.

DELTA DORE MINOR 11 - Valeur haute du limiteur (CF04) - 1

8.5 Correction de la mesure de température (CF05)

Si vous constatez un écart entre la température constatée (thermomètre) et la température mesurée par l'appareil, ce menu vous permet de corriger cet écart (+/- 5°C par pas de 0,1°C).

Exemple: La température affichée est de 19°C et la température constatée est de 20°C, réglez +1°C.

DELTA DORE MINOR 11 - Correction de la mesure de température (CF05) - 1

Effectuez votre choix par

ou -, invalidé par un appui bref sur MODE. Passage au menu suivant.

Il faut attendre au moins 24 h pour voir l'effet de la correction sur la température de la pierre.

8.6 Verrouillage accès utiliser (CF06)

Attention : Avant d'activer le verrouillage utilisateur, sélectionnez le mode de fonctionnement souhaité.

(2)

OO : Les touches sont verrouillées.

Seule la consigne régée avant le verrouillage est modifiable à +/- 3°C (excepté pour les modes et ).

I: Touches actives (affichage par défaut).

Effectuez votre choix par +, validez par un appui bref sur MODE. Passage au menu suivant.

DELTA DORE MINOR 11 - Verrouillage accès utiliser (CF06) - 1

8.7 Choix du type d'installation (CF07)

Ce menu permet de déterminer le type d'application afin que les paramètres de régulation soient les plus adaptés.

: Application Plancher - Régulation P.I. (affichage par défaut)

Paramètres disponibles si besoin sont internes §7.2

Effectuez votre choix en appuyant sur la touche +, validez par un appui bref sur MODE. Passage au menu suivant.

8.3 Historique (CF08)

Ce menu permet de voir l'historique de la mise en chauffe.

DELTA DORE MINOR 11 - Historique (CF08) - 1

Type de programme de démarrage

: Pas de programme de démarrage

Programme de démarrage N°1

É : Programme de démarrage N°2

② Etat de l'étape 2 du programme de démarrage n°2

□ : Etape 2 du programme n°2 non réalisée

: Etape 2 du programme n°2 interrompue manuellement

Étape 2 du programme n°2 réalisée entièrement

③ État de l'étape 1 du programme de démarrage n°2 ou l'état du programme de démarrage n°1

: Etape 1 du programme n°2 non réalisée ou programme n°1 non réalisée

: Etape 1 du programme n°2 interrompue manuellement ou programme n°1 interrompu manuellement

Étape 1 du programme n°2 réalisée entièrement ou programme n°1 réalisé entièrement

Un appui sur la touche - permet de visualiser la durée du programme P1 (exemple : P104, le programme 1 a fonctionné 4 jours).

Un appui sur la touche + permet de visualiser la durée du programme P2 (exemple : P220, programme 2, durée 20 jours).

Pour sortir du mode historique, appuyez sur MODE. Passage au menu suivant.

8.9 Mise en chauffe progressive (CF09)

L'indication CF09 est affichée.

DELTA DORE MINOR 11 - Mise en chauffe progressive (CF09) - 1

P1: Programme de démarrage N°1 (dalle sèche).

P2 : Programme de démarrage N°2 (dalle humide).

P3: Programme de démarrage inactif. Effectuez votre choix en appuyant sur la touche ^+, validez par un appui bref sur MODE.

8.10 Puissance à piloter (CF10)

Ce paramètre n'apparaît que si le mode Plancher (CF07 - § 8.7) et la sonde interne (CF02 - § 8.2) sont sélectionnés.

DELTA DORE MINOR 11 - Puissance à piloter (CF10) - 1

Jusqu'à 1000 W (pilotage direct) De 1000 W à 2300 W (pilotage direct) Supérieure à 2300 W (pilotage par contacteur)

Pour accéder rapidement à un menu spécifique, appuyez plusieurs fois sur la touche MODE.

8.11 Sortir du mode installateur

La sortie du mode installateur se fait par un appui sur la touche MODE après le dernier menu (CF09-8.9 ou CF10-8.10) ou automatiquement après 2 minutes sans appui sur une touche.

DELTA DORE MINOR 11 - Sortir du mode installateur - 1

9.1 Choix du mode de fonctionnement

Par appuis brefs successifs sur la touche MODE, choisissez le mode de fonctionnement :

AUTO	MINOR 11 suit le mode demandé par le programmateur.
Confort	MINOR 11 régule selon la consigne Confort régée.
Economie	MINOR 11 régule selon la consigne économique régée.
Hors-gel	MINOR 11 régule selon la consigne hors-gel régée.
Arrêt	Le chauffage est à l'arrêt

9.2.1 Réglage consigne sonde interne au boîtier

(choix du type de sonde effectué §8.2)

Sélectionnez le mode à régler (♂, ♀ ou ♕) par la touche MODE.

Par + ou -, effectuez votre choix (de 5°C à +30°C ou de 5°C à 15°C pour le).

En mode Confort, MINOR 11 régulera selon la consigne régée.

Dans le cas du besoin de l'affichage de la température en cours (mode par défaut, § 8.1), un premier appui sur la touche + ou - affiche la température ambiante, un second appui permet le réglage de la consigne.

9.2.2 Réglage consigne sonde de sol

(choix du type de sonde effectué § 8.2)

Sélectionnez le mode à régler (ou) par la touche MODE.

Par + ou -, effectuez votre choix (la plage de réglage est déterminée par les valeurs haute et basse régées au §8.3 et 8.4).

Nota: Le réglage de la température de dalle à 26°C correspond à une température ambiante d'environ 20°C.

Une température de dalle de 23°C correspond à une température ambiante d'environ 18°C. Les valeurs individuelles sont des valeurs théoriques. Il convient de réajuster vos réglages après quelques jours d'utilisation.

Électriques

Alimentation 230V, +/- 10%, 50Hz
Isolement classe II
Consommation : 0,5 VA
Sortie contact travail alimenté 10A, 230V. Action automatique : type 1. C.
1 entrée fil pilote issu du programmeur

Fonctionnement spécifique

6 allures de fonctionnement :
Confort et économie (réglable de 5°C à 30°C)
Confort -1°C et Confort -2°C Hors-gel réglable de 5°C à 15°C

(excepté pour les applications sonde de sol)

Arrêt
Régulation
de type P. I. (proportionnelle intégrale), base de temps 20 mn, soit par rapport à la sonde du thermostat, soit par rapport à une sonde de sol.
de type Tout Ou Rien, hystérésis 0,4°C
Certificat EU. BAC N°020713

Application : Plancher Chauffant Électrique CA : 0,7

Mécaniques

Dimensions: LxHxP = 80 x 80 x 48mm
IP 30 Fixation semi-encastrée sur boîte d'encastrement
Installation en milieu normalement pollué

Techniques

Température de stockage: -10°C à +70°C.
Température de fonctionnement: 0°C à +40°C

11-Maintenance

Problème	Diagnostic / Solution
Rien n'apparaît à l'écran	Pas d'alimentationVérifiez l'alimentation
L'indication clignote	•您étés en mode "chauffage progressif"Voir chapitre 7
Vous ne pouvez pas régler une température de consigne	Les touches sont verrouilléesVoir chapitre "mode installateur ouVousétés en mode AUTO (consignes non modifiables)
