MODE D'EMPLOI INTERFACE REPETEUR BUS DELTA DORE

2004/108/CE (Compatibilité ElectroMagnétique) et 2006/95/CE (Sécurité basée tension).

En raison de I'evolution desnormes et du materiel,les caractéristiquesindiquées par le texte et les images de ce document ne nous engagnt qu'apree confirmation par nos services.

Safetal

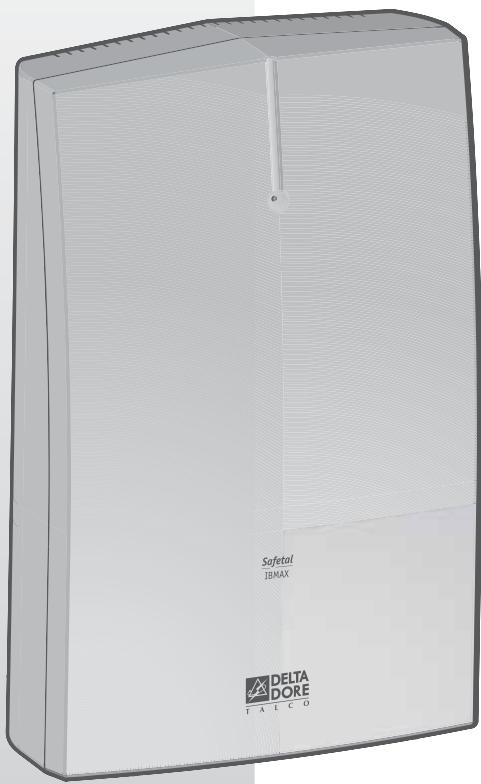

Interface Repéteur

Bus

IBMAX - Réf. 6430032

Notice d'installation et d'utilisation

• Lire attentivement cette notice avant toute installation.
• L'appareil doit être installé selon les normes en vigueur.
• Avant toute intervention, veuillez couper le courant.
• Ne pas essayer de réparer cet apparéil vous-même, un service après-vente est à votre disposition.
• Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes. La norme UTE NF C15-100 et les règles de l'art doivent être respectées. Il est nécessaire que les apparêls connectés ou environnants ne créé pas de perturbations trop fortes (directives 2004/108/CE).

Sommaire

Prtensionation 4

Installation et cablage. p 5

Emplacement/Fixation 6
Passage des cables . 6
Contact autoprotection arrriere (Option) 6
Câblage entrées/sorties Bus p 7
Cablage entrées et sorties filaires p 8
Alimentation 230V .p9
Mise en place de la batterie de sauvegarde .p 9

Mise en service. p 10

Mise sous tension p 10
Associer l'IBMAX au système 10
Mise en service des produits connectés aux sorties filaires 12V p 11
Mise en service des produits connectés aux Bus répétés p 12

Voyants / Signalisation. p 13

Caracteristiques techniques 14

Aide. p 15

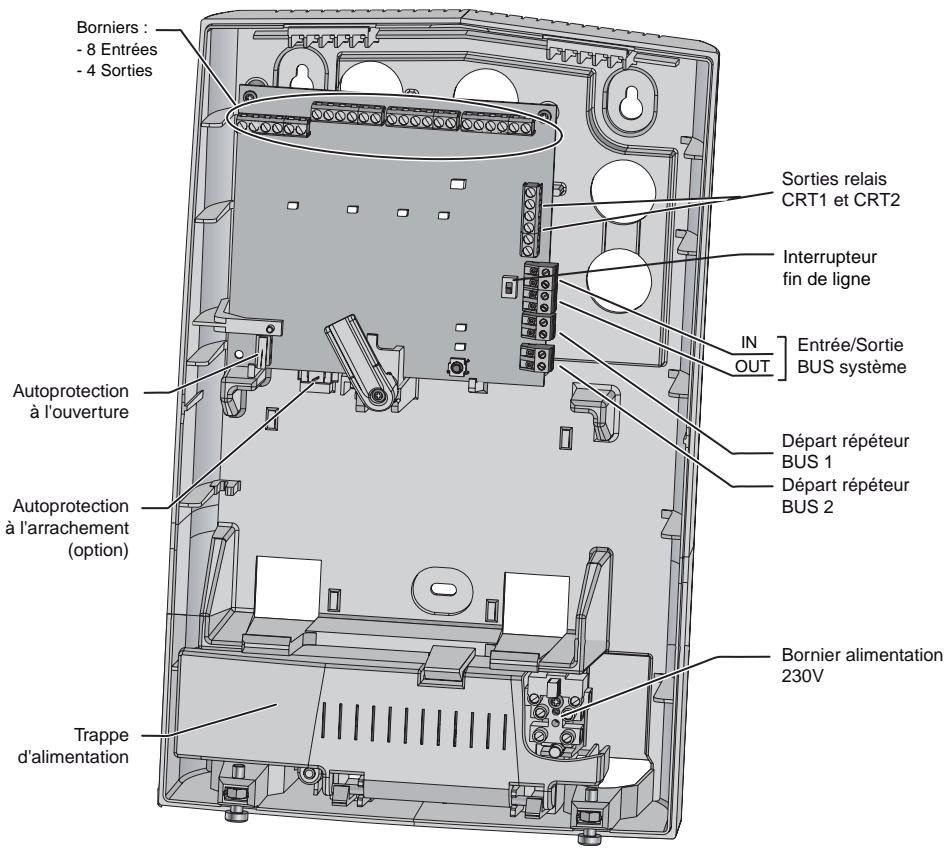

Présentation

L'IBMAX permet de prolonger un bus SAFETAL :

• au-delà de sa longueur maximum, lorsque le point à commander est situé à une trop grande distance de la centrale,
• lorsque la somme des consommations des produits présents sur un même bus atteint le maximum autorisé.

4 conditions doivent être réunies pour le bon fonctionnement du système d'alarme :

• l'installation admet au maximum 120 produits (identités),
  L'interface IBMAX représenté 11 identités (1 IBMAX, 8 entrées filaires, 2 sorties relais)
• le courant maximum admis pour chaque Bus est de 100mA
• la longueur du Bus est limitée selon le cable utilisé (230m en AWG 18, 140m en AWG 20),
• La norme NFA2P impose, en cas de coupure secteur, une autonomie de 36H en type 2 et de 12H en type 1. L'autonomie est fonction du type et du nombre de produits présents sur l'installation.

Rappel : NFA2P type 1 : 530 mA maximum

NFA2P type 2:174 mA maximum

L'IBMAX ne pourra être connectée sur un bus repété, mais plusieurs IBMAX pourront être connectées sur un même bus de centrale jusqu'à concurrence de 8 IBMAX.

Lorsqu'il est associé à une centrale CEB 30, l'IBMAX se limite a répéter les trames transitant sur ses bus répétés et à les remonter à la centrale. Elle ne gère ni les fins de ligne, ni la limitation des associations bus dûé à la charge en courant.

L'IBMAX dispose d'une alimentation autonome,

8 entrées filaires et 2 sorties relais.

Ses 4 sorties alimentation 12V / 100mA permèttent la connexion de produits filaires (détecteurs, sirènes...).

Emplacement / Fixation

Installes l'interface bus IBMAX :

• sur une surface plane, avec suffisamment d'espace en dessous pour laisser passer un tournevis,
  -dans un endroit dont l'accès est protégé par un détecteur non temporisé.

Avant la fixation de l'IBMAX au mur, assurez-vous que les cables (alim 230V, Bus, E/S...), soit bien positionnés dans la partie deja découpee prévue à cet effet (voir ci-dessous).

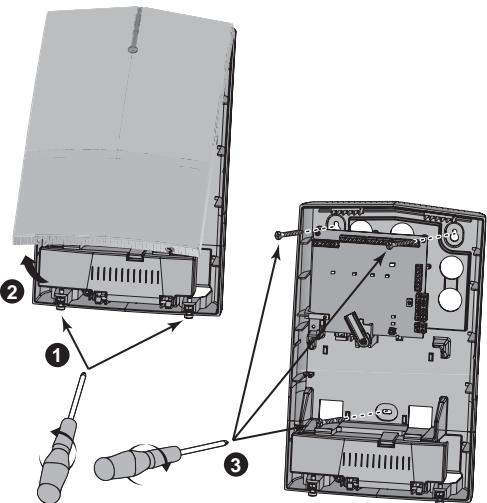

• Dévissez les 2 vis inférieures sur environ 5 mm ①.
• Enlevez le capot supérieur ②.
• Repérez les 3 trous sur le mur en utilisant le gabarit de perçage représenté sur la cale supérieure du carton d'emballage.
• Fixez l'IBMAX ③ avec l'ensemble vis/chevilles fournies.

Recommandation:procedez en commencant par les vis supérieures.

Passage des câbles

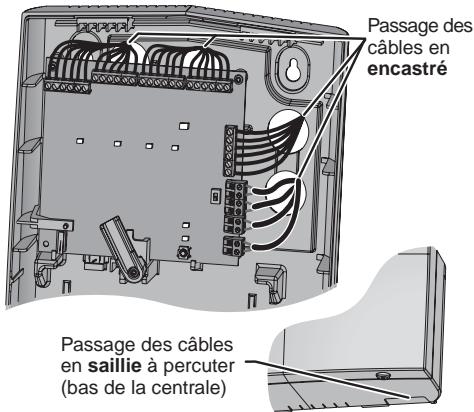

• En encastré : utilisez les parties découvertes dans le fond du boîtier pour le passage des câbles.
• En saillie: percutez la zone prédécouée en bas à droite du socle pour le passage des câbles.

Contact autoprotection arrêté (option)

Il est possible de monter une autoprotection arrêté (nous consulter pour la fourniture).

• Le contact est monté par l'arrière dans son logement, la languette arrondie vers le haut ①.
• Enlevez le cavalier ou sera inséré le connecteur.
• Branchez le connecteur 3 points et positionnez l'autoprotection dans son emplacement (réf. autoprotection + connecteur cable : 6431001).

Autoprotection
arrière

Câblage entrées/sorties Bus

Pour l'installation d'un nouveau produit, la centrale Bus doit être débranchée, sans batterie et le départ Bus déconnecté.

-Fixez le produit à l'emplacement désiré.
-Cablez I'Entrée/Sortie du Bus du produit.
Chaque produit possede deux connecteurs : un pour I'entrée, I'autre pour la sortie du Bus.

Pour une installation déjà existante, passes la centrale en mode Maintenance, avant de l'ouvrir et de déconnecter le Bus.

La résistance totale de la boucle doit être inférieure à 10 W.

Longueur maximum de la boucle :

140 m avec du fil AWG 20

230 m avec du fil AWG 18

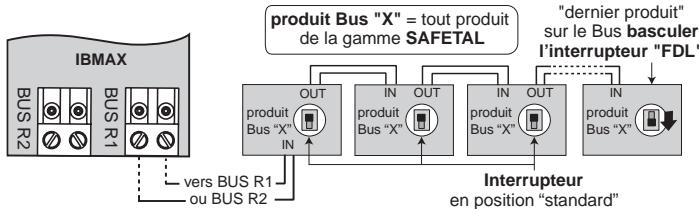

Les produits doivent être connectés sur le Bus comme indiqué dans le synoptique général (polarité indifférente).

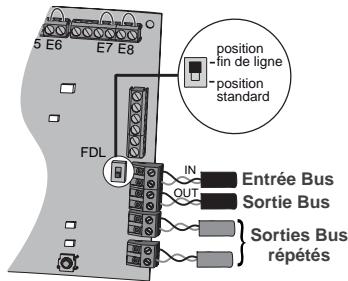

• Vérifie la position de l'interrupteur de fin de ligne. Il est à basculer sur le dernier produit de la ligne du Bus.

L'interrupteur de fin de ligne

L'emplacement de l'interface sur le Bus définit la position de l'interrupteur. A la mise en service, l'interrupteur fin de ligne de l'IBMAX est en position standard.

Si I'IBMAX est le dernier produit installé sur le Bus, basculez l'interrupteur sur la position FDL (Fin De Ligne).

Exemple de cablage d'un bus repete

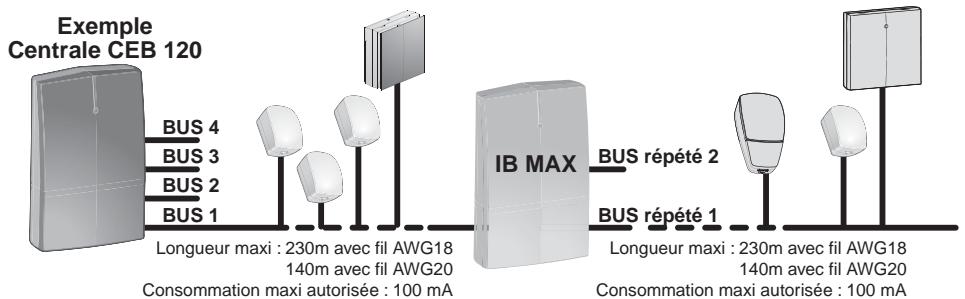

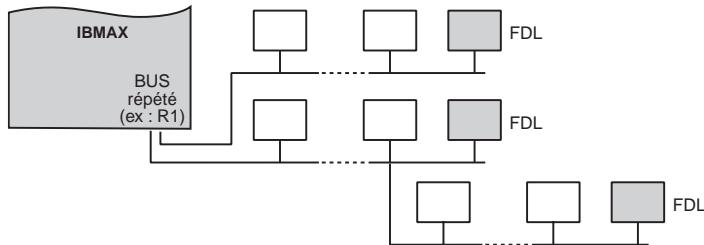

Ci-dessous, un exemple de câblage à un seul départ sur le Bus 1 avec l'interrupteur en position fin de ligne "FDL" sur le dernier produit.

L'IBMAX peut:gérer jusqu'à 3 FDL par bus répétés dans le cas d'un câblage en «étoile».

• Ne pas faire passer les câbles BUS avec les câbles de courants forts (30 cm minimum du cable secteur).
• Sur les lignes de Bus, connecter uniquement des produits Safetal (ne pas y brancher, par exemple, un détecteur infrarouge filaire).

Câblage des entrées et sorties filaires

Câblage des entrées

Chaque entrée, repérée E1 à E8, compte 2 points.

Les câbles entre l'IBMAX et le contact ne doivent pas cheminer avec ceux de l'alimentation secteur.

La longueur des cables entre l'IBMAX et le contact doit être inférieure à 30 mètes (câbles 6/10 éme avec écran, ref. 6450004).

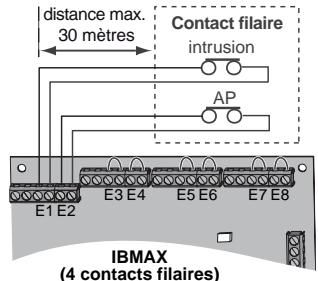

• Connexion standard :
  4 contacts d'ouvertures sur 4 entrées
• les contacts des boucles d'intrusion sont câbés sur les 2 points des entrées : E1, E3, E5, E7

• les contacts des boucles d'autoprotection sont câblés sur les 2 points des entrées : E2, E4, E6, E8

• Connexion étendue :
  8 contacts sur 8 entrees (câblage résistif)

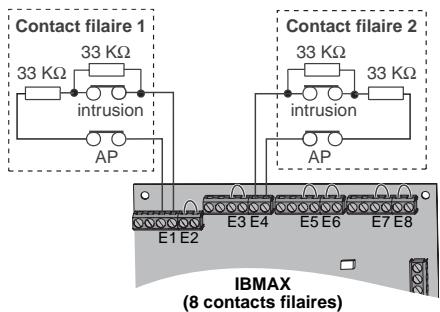

• les contacts d'intrusion et d'autoprotection sont câblés en série sur chacun des 2 points des entrées.

Exemple.: sur E1 et E4 (voir câblage avec les 2 résistances 33 KΩ, ref. 6431103, fournies).

• Dans ce cas il faut reconfigurer à l'aide d'un CLIB.

• Le contact AP (Auto-protection) doit être de la même nature que le contact d'alarme (type Normalement Fermé).

• Autres possibilités de câblage

Il est possible de connecter un contact de chocola masselotte CC (ref. 6402042) ou piezoélectrique DCP (ref. 6402040) suivant le même câblage que précédement.

Câblage des sorties

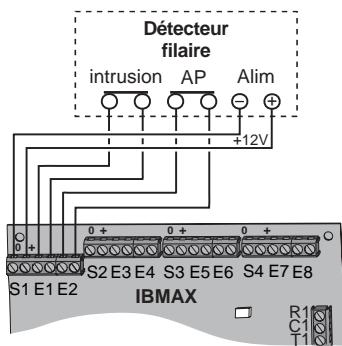

Cablage des sorties 12V/100mA (S1 à S4) 4 sorties 12V/100mA commutables permettant d'alimenter des détecteurs ou des sirènes filaire

En cas de dépassement de capacité (consommation >100mA ), la sortie est en sécurité. Levoyant correspondant clié et des bips sont émis toutes les minutes.

• Câblage des sorties relatis CRT

Ces 2 sorties relais CRT 30Vdc 2A sont destinées au câblage des sirènes, des flashes...

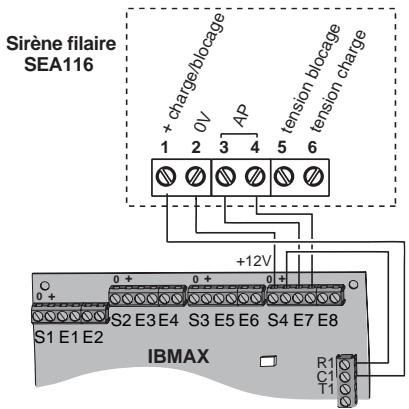

Ci-contre en exemple, le câblage du relais 1 sur une sirène filaire SEA116.

Alimentation 230V

Avant toute intervention, coupez le courant au compteur électrique (disjoncteur général).

Prévoyez un dispositif de coupure facilement accessible.

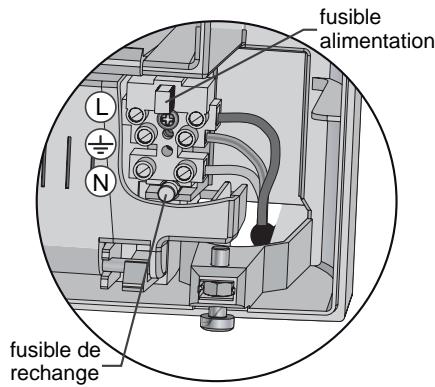

• Déclipsez, puis ouvre la trappe de l'alimentation secteur.
  -Raccordez l'alimentation : Phase L Terre Neutre N

Remarque : Vous disposez d'un fusible de rechange (type 1,6 A 250 V temporisé 5 × 20 ~mm ). A changer hors tension.

• Refermez la trappe d'alimentation.

Mise en place de la batterie de sauvegarde

Une fois tous les branchements effectués, vous doivent brancher la batterie 12V, 7Ah en respectant la polarité ① :

-fil rouge au ^+ batterie
-fil bleu au - batterie

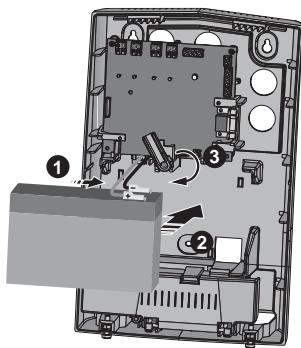

Positionnez la batterie dans l'IBMAX 2
Positionnéz la bride de maintain pour la fixation de la batterie 3.

La centrale doit être en Mode "Maintenance" (voir sa notice).

Mise sous tension

A la mise sous tension, tous les voyants de l'IBMAX clignotent jusqu'à réception des informations de la centrale. Tant que l'IBMAX n'a pas reçu ces informations, les bus repétés ne sont pas alimentés. Si l'IBMAX n'est pas associée, elle demeure dans ce mode et reste "non opérationnelle".

Procedure a respecter :

Associer l'IBMAX à la centrale.
2 Mettre en service les produits connectés aux sorties filaires.
Connecter les produits des bus repétés R1 et R2.
4 Associier les produits des bus repétés R1 et R2.
Refermer l'IBMAX.

Associier l'IBMAX au système

Passez la centrale en Mode Maintenance: Entrez le code MAITRE (123456, code usine) et appuyez sur "OK", puis,

Avec une centrale CEB/CETB 30

Appuyez sur

L'écran affiche "---".

Entrez le code "000", puis appuyez sur OK,

Ouvrez le capot de la centrale.

Passe la centrale en Mode Ajout produit : Appuyez sur “ ® .

Entrez le code "20x" (x est le numero de la zone).

Example: 201 = ajout produit zone 1.

L'écran affiche "---".

La centrale est en mode "Ajout de produits".

4 Associez I'IBMAX

Appuyez sur le bouton pouvoir T1 de l'IBMAX. La centrale et l'IBMAX émettent un bip de confirmation.

Un CLIB associé à la centrale affichera

"IBxxxxxx".

Sur une centrale CEB 30, l'afficheur indiquera "ICxxxxx".

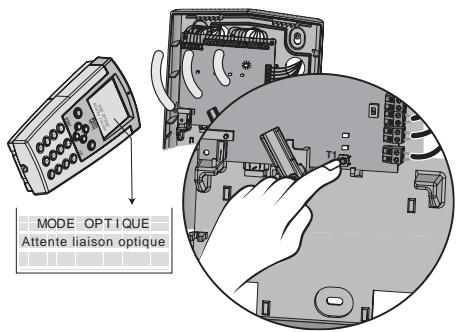

Vous pouvez utiliser le CLIB en "mode Optique"(voir sa notice) pour nommer I'IBMAX (ex: répétition Bus 1).

OU

CLIB associée à une centrale

Avec une centrale CEB 120

• Sélectionnez "Menu" par et validez par OK,
  -Faites defiler par jusqu'au menu "Installation".

Validez par OK.

Ouvrez le capot de la centrale.

Passe la centrale en Mode Ajout produit :

Faîtes défilier les menus par © pour afficher "Ajouter produits" et validez par OK.

Selectionnez la zone à associer par et validatez par OK.

La centrale est en mode "Ajout de produits".

Mise en service des produits connectés aux sorties filaires 12V

Connectez les produits un par un en commençant par S1, puis S2, S3, S4.

Lors de la configuration, si l'IBMAX émet des bips "problèmes", 2 possibités :

• le voyant IBMAX clignote rouge : trop de consommation, vous pouvez passer la centrale en type 1.
• levoyant IBMAX + unvoyant "sortie filaire" clignotent : trop de consommation sur une des sorties, le produit câblé consomme plus de 100 mA, il ne peut donc pas être raccordé.

A l'aide du CLIB et des menus "configuration" du mode maintenance, l'utilisteur peut modifier un certain nombre de paramètres sur les entrées / sorties.

• Sélectionnez avec le CLIB "Installation", puis affichez le menu "Configuration".

Yououpouzealors acceder àlaconfigurationdes entréeset sorties filaires du système.Pour cela :

• Sélectionnez "E/S filaires".
• Sélectionnéz l'IBMAX à configurer.

- Configuration des entrées filaires E1 à E8

Entrées filaires	Configuration usine
E1, E3, E5 et E7	• Intrusion • Normalement Fermé • Mème zone que l'IB MAX
E2, E4, E6 et E8	• Autoprotection • Normalement Fermé • Mème zone que l'IB MAX

La liste des paramètres configurables est la suivante :

• SELECT ZONES : Zones 1 à 8 avec CEB120 Zones 1 à 3 avec CEB30

- CONFIGURER :

Type d'entrée :

-Intrusion (volumétrique ou périmétrique)
- AP = (autoprotection)
- Technique (24h/24)
-Commande à ccef
-Intrusion ^+ AP
- Choc (Contact inertiel, piezo)
- Sonde fuite d'eau SFE
- Incendie
- Panique

• Etat au repos : Ouvert ou Fermé.
  Mode de déclenchement : Immediat ou Retarde

Les entrées non utilisés doivent être effacées du système via le CLIB et court-circuités.

Lorsque l'IBMAX est associé à une centra- le CEB 30, il se comporte comme une ICSB, sauf :

• L'entrée E1 ne peut pas fonctionner en report d'etat,
• Une commande à cef ne peut être reliée qu'à l'entrée E2.

Mise en service

• Configuration des sorties relais CRT1 et CRT2

Sorties filaires	Configuration usine
Sortie CRT 1	Active sur : • Intrusion • Autoprotection • Technique
Sortie CRT 2	Active sur : • Report Marche/arrêt impulsionnel

Avec une centrale CEB 120

La liste des paramètres configurable est la suivante :

• SELECT ZONES : Zones 1 à 8
• CONFIGURER :

Report d'alarme (Sortie CRT 1) :

• Intrusion (volumétrique ou périmétrique)
• AP = (autoprotection)
• Technique (24h/24)

Report M/A (Sortie CRT 2) :

-Inactif
- Maintenu
- Impulsionnel

Avec une centrale CEB 30

Avec une centrale CEB 30, les sorties ne sont pas configurable. Elles fonctionnement sur la zone où l'IBMAX est associé.

3 4 Mise en service des produits connectés aux Bus répétés

Raccordez les produits au bus et associez-les à la centrale (voir leur notice respecte).

Ne pas oublier de basculer l'interrupteur de fin de ligne sur les produits situés aux extrémités des Bus.

Si un produit refuse de s'associer :

• soit le courant de l'IBMAX est atteint. Dans ce cas, le produit doit être alimenté via un autre Bus ou vous pouvez passer la centrale en type 1 (NF).
• soit la capacité maximum est atteinte (en nombre de produits connectés).

Voyants / Signalisation

Signalisation des défauts

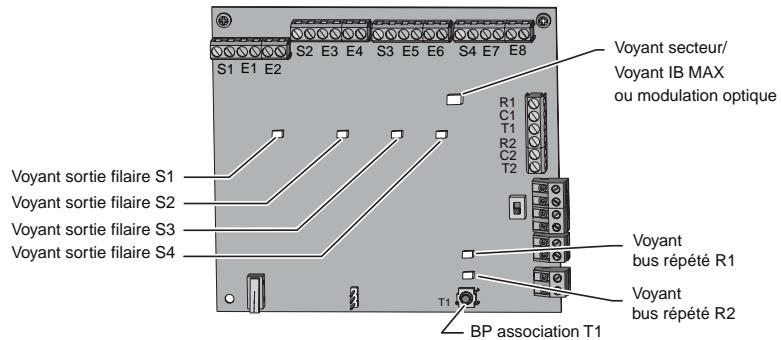

L'IBMax possède 7 voyants rouges de diagnostic :

• 1 voyant par bus repété
• 1 voyant par sortie filaire
  -1 voyant secteur

Tous les voyants clignotent :

L'IBMAX n'est pas associé.
- la communication entre la centrale et l'IBMAX ne fonctionne plus.

Les voyants Bus repétés :

Voyant eteint: pas de produit enrolés sur ce bus.
Voyant clignote rapidement : il y a un problème de fin de ligne

A savoir, il n'y a pas de Fin De Ligne ou alors il y en a plus de 3.

Voyant clignote lentement : le bus est en court-circuit.
Voyant allumé fixe: Bus OK (avec au moins un produit, avec une configuration FDL OK, sans court circuit).

Les voyants sorties filaires :

Voyant clignote: Courant sur la sortie supérieur à 100mA .

Dans le cas où l'IBMAX est trop chargée en courant et qu'elle ne peut garantir son autonomie NF, elle va émettre des bips problèmes toutes les minutes.

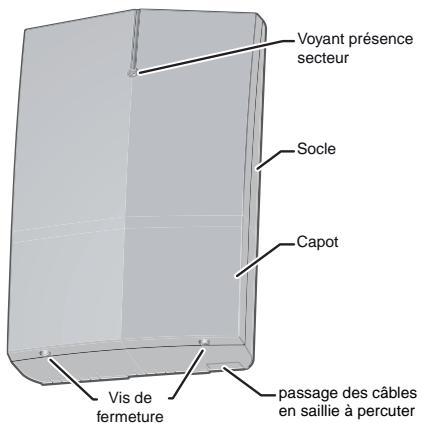

Levoyantsecteur/IBMAX(capotferme)：

Voyant eteint:pas de presence secteur.
Voyant clignote rouge : probleme de consommation
Voyant flashe rouge : Mode Ajout produit
Voyant allumé vert: OK. Aucun défaut.

Le défaut secteur est pris en compte seulement lorsque la coupure est supérieure à 15 minutes (configuration usine). L'affichage dans l'histoire est instantané. Cette temporisation est modifiable depuis le CLIB.

\section*{Caracteristiques techniques}

• Tension d'alimentation :

230 Vac - 50 Hz

-Blocsecteur：

Input 100 / 240Vac - Output : 15Vcc / 25VA - 1.7A

-Batterie :

12 Vdc - 7 Ah livree (code 6450009)

-8 entrées :

Pour contact sec filaire

• 2 sorties relais :

CRT 30 Vdc pouvoir de coupure 2A

-4 sorties alimentation

12V/100mA

• Autoprotection à l'ouverture :

Oui

• Autoprotection à l'arrachement :

Possible à monter

(autoprotection + connecteur câble : ref. 6431001)

En interieur sec exclusivement

IP30 - IK04

• Température d'utilisation :

de -10^ à +55^

• Température de stockage :

de-25°C à +85°C

• Dimensions :

335× 220× 93mm

-Boftier:

ABS-PC

• Classe d'isolement:

• Poids (avec batterie) :

4.10 Kg

• Plombage possible :

parétiquette polymérisante (inviolable)

-Cable Bus:

1 paire blindée 8/10 éme ou 10/10 éme type SYT AWG 18/20

-2 départs Bus répétés :

12V/100mA

• 7 zones + 1 zone commune :

120 produits (si centrale CEB 120)

Aide

L'objet de ce chapitre est de vous aider à résoudre rapidement les problèmes les plus courants que vous pourriez rencontres sur votre système d'alarme lors de l'installation ou de l'utilisation.

Reportez vous également à l'aide technique de la centrale associée au système (CEB30 / CETB30 ou CEB120).

En cas de doute, si le problème persististe ou s'il ne se trouve pas dans cette liste, contactez notre service technique.

Unvoyant sur la sortie 12V 100mA (S1 à S4) clignote et le buzzer émet des bips toutes les minutes :

• Vérifiez sur la sortie en question que le courant consommé n'est pas supérieur à 100mA.

Vous rencontres un problème devoyant sur les bus repétés :

Tous les voyants clignotent simultanément :

L'IBMAX n'est pas associée à la centrale.
- Il y a un problème de communication avec la centrale.

Vérifiez la communication avec la centrale.

UnvoyantbusR1ouR2estéteint：

• Vous n'avez pas de produit associé sur le bus.

UnvoyantbusR1ouR2clignaterapidement：

• Vérifiez que le switch de Fin de Ligne (FDL) est bien positionné sur le dernier produit du Bus.
• Vérifiez qu'il n'y a pas plus de 3 FDL

UnvoyantbusR1ouR2clignote lentement：

Le bus doit etre en court-circuit.

Le témoin vert de présence secteur n'est plus allumé :

Vérifiez la présence de la tension sector :

• Le cordon secteur peut être débranché.
  Le secteur peut etre coupé.
• Le fusible de la ligne d'alimentation peut être défectueux.
  Levoyant de IIBMAX clignote rouge.
• Il y a un problème de consommation sur le produit.

Recommendation concernant l'intervenant

L'intervenant qui effectue une modification est responsable du respect des normes et règlements qui s'appliquent au matériel et/ou au système dans lequel il est utilisé.
