Gestionnaire de puissance

*2701539_Rev.1* http://pro.deltadore.com En raison de l’évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu’après confirmation par nos services

• Lire attentivement cette notice avant toute installation.
• L’appareil doit être installé selon les normes en vigueur.
• Avant toute intervention, veuillez couper le courant.
• Ne pas essayer de réparer cet appareil vous-même, un service après-vente est à votre disposition.
• Par souci de clarté, le schémas réalisés sont à retenir dans leur principe. N’y figurent pas les protections et autres accessoires exigés par les normes. La norme UTE NF C15-100 et les règles de l’art doivent être respectées. Il est nécessaire que les appareils connectés ou environnants ne créent pas de perturbations trop fortes (directives CEE 89/336).
• GP8 RADIO CPL ne fonctionne qu’avec un programmateur radio de type RADIO DRIVER. Sommaire Description . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Emplacement du GP8 RADIO CPL . . . . . . . . . . . 5 Raccordement du GP8 RADIO CPL . . . . . . . . . . . 6 Mise en service du GP8 RADIO CPL . . . . . . . . . 10 Fixation / Emplacement du RADIO DRIVER . . . . 12 Mise à l’heure du RADIO DRIVER . . . . . . . . . . . 14 Configuration . . . . . . . . . . . . . . . . . . . . . . . . 15 Configurations de base (menu 1) . . . . . . . . . . 16 Choix du type de programmation . . . . . . . . . . . . . 16 Choix du pas de programmation . . . . . . . . . . . . . 16 Choix du type de Fil pilote . . . . . . . . . . . . . . . . . . 17 Etat de l’ECS en mode absence . . . . . . . . . . . . . . 17 Configurations avancées (menu 2) . . . . . . . . . 18 Autorisation de modification . . . . . . . . . . . . . . . . . 18 Correction de la température . . . . . . . . . . . . . . . . 19 Choix de l’ordre Fil Pilote . . . . . . . . . . . . . . . . . . . 19 Choix de l’abaissement tarifaire . . . . . . . . . . . . . . 20 Association radio et CPL (menu R) . . . . . . . . . 22 Entrer dans le menu association radio . . . . . . . . . 22 Fonctions domotiques sur l’installation . . . . . . . . . 23 Sommaire Fonction indication de consommation . . . . . . . . . . Accès à la configuration CPL . . . . . . . . . . . . . . . . Associer un émetteur radio . . . . . . . . . . . . . . . . . . Associer des émetteurs CPL . . . . . . . . . . . . . . . . . Associer des récepteurs CPL . . . . . . . . . . . . . . . . Attribution des récepteurs sur une installation triphasée . . . . . . . . . . . . . . . . Ré-associer des récepteurs CPL . . . . . . . . . . . . . Associer un récepteur CPL pour piloter l’ECS . . . Description

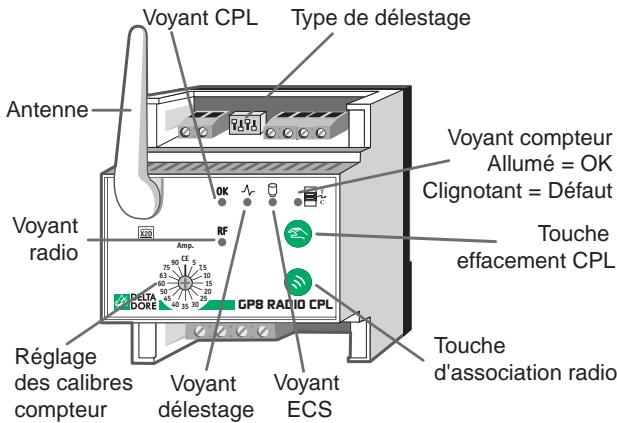

Voyant CPL Type de délestage Antenne Voyant compteur Allumé = OK Clignotant = Défaut

• Configuration de la fonction indication de consommation (Menu 3) p. 35
• Fonctions indication de consommation p. 35
• Coût du Kwh (TTC) p. 36
• Supprimer les associations radio p. 38
• Retour à la configuration usine p. 39
• Test radio p. 40
• Tableau récapitulatif des configurations p. 41
• Délestage p. 43
• Caractéristiques techniques p. 44
• Aide Voyant radio Touche effacement CPL p. 46

Réglage des calibres compteur 90 CE 5 7,5

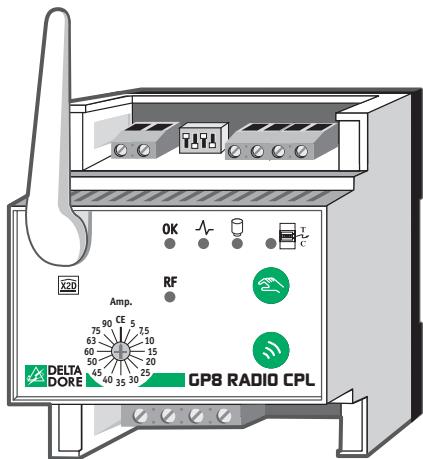

Voyant Voyant délestage ECS Touche d'association radio Emplacement du GP8 RADIO CPL Le boîtier modulaire est monté sur rail DIN en armoire électrique.

GP8 RADIO CPL L’antenne doit être mise à la verticale et éloignée de toute masse métallique.

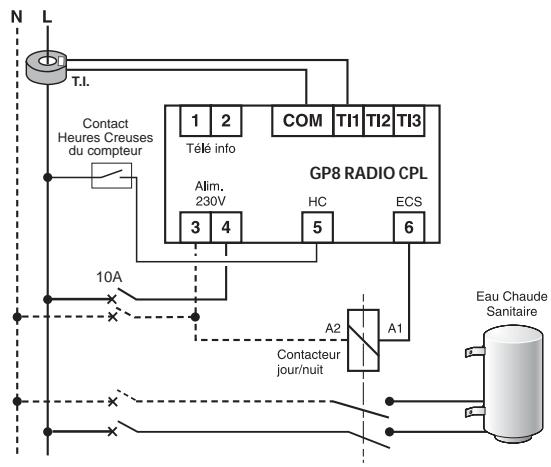

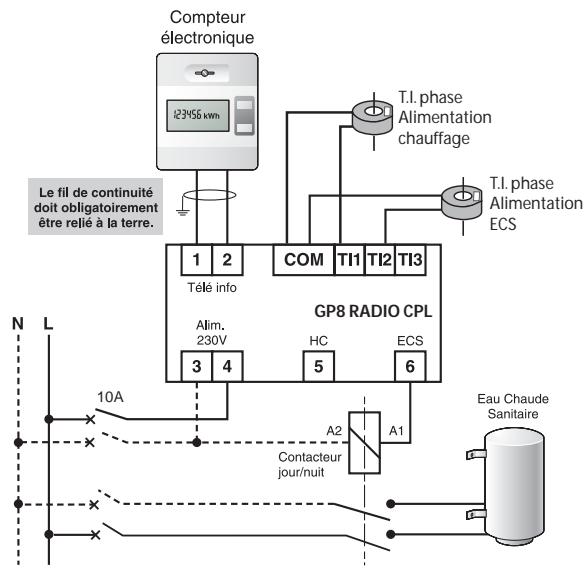

Raccordement du GP8 RADIO CPL Installation avec un compteur électronique Remarque : Veuillez utiliser un disjoncteur minimal de10 A pour la protection de l’alimentation du GP8 RADIO CPL. Alimentation 230V entre les bornes 3 et

4. C’est à travers ces bornes que s’effectuent aussi la

réception et l’émission des signaux courants porteurs. T.I. phase Alimentation chauffage T.I. (transformateur d’intensité)

• La longueur de fil du T.I. peut être rallongée de 1,5 mètres maximum(fil de type H03VV-F ou H05V-K).
• Le T.I. n’a pas de sens de raccordement.
• Il est possible de passer plusieurs conducteurs d’une même phase à l’intérieur d’un T.I. (Ø intérieur 10mm maxi.).
• Dans le cas d’une installation avec un compteur électronique monophasé, l’option T.I. (réf. 6330004) est utilisée pour la fonction indication de consommation des postes chauffage et ECS. L’entrée T.I. 3 n’est pas utilisée.
• Dans le cas d’une installation avec un compteur électromécanique, l’option T.I. sert uniquement à mesurer les dépassements de consommation pour le délestage. Monophasé : 1 T.I. Triphasé : 1 T.I. par phase (voir § délestage) Pas d'indication de consommation.

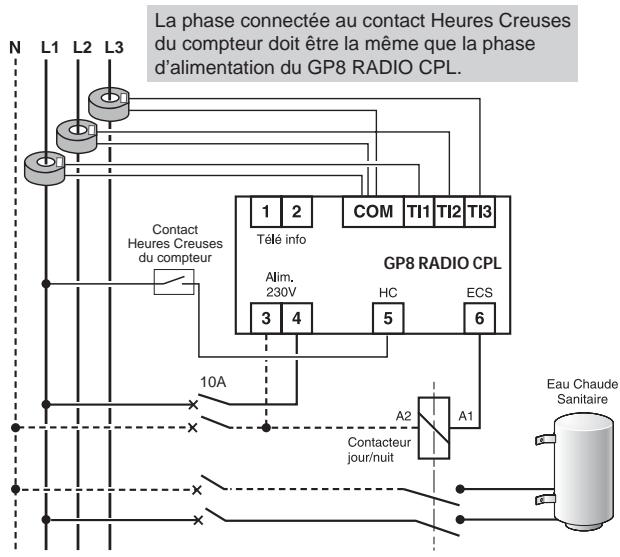

Raccordement du GP8 RADIO CPL Raccordement en triphasé Installation avec un compteur électromécanique L1 L2 L3 La phase connectée au contact Heures Creuses du compteur doit être la même que la phase d’alimentation du GP8 RADIO CPL. T.I. Contact Heures Creuses du compteur

Contact Heures Creuses du compteur

Configuration du délestage Mise en service du GP8 RADIO CPL La configuration du délestage s’effectue à l’aide des switchs situés sur le bornier de raccordement supérieur du GP8 RADIO CPL. Choix du calibre Si votre installation est équipée d'un compteur traditionnel, choisissez l'un des calibres (de 5A à 90A) à votre disposition en fonction de votre abonnement EDF. Si votre installation est équipée d'un compteur électronique, positionnez le commutateur sur CE (compteur électronique). Le calibre utilisé est directement programmé sur le compteur. - Tri

Amp. Pour une installation triphasée, le calibre choisi est celui de l’intensité disponible par phase (et non pour les 3 phases). kVA

- Retardé - Immédiat

Switch 2 : Retard au délestage. Le retard au délestage (environ 3 secondes) est utilisé dans les applications équipées d’une pompe à chaleur (P.A.C.). - Cascade - Cascadocyclique

Ex : Puissance souscrite (en ampères ou en kVA) - Test - Normal

Afficheur du compteur électronique Switch 1 : Monophasé ou triphasé. En cas d’installation triphasée avec compteur électromécanique, vous devez avoir 3 T.I. (transformateurs d’intensité).

Switch 3 : Délestage cascade ou cascadocyclique. Voir § Délestage. Switch 4 : Test du délestage. Permet un test rapide du délestage lors de l’installation (relestage toutes les 3 secondes). À remettre obligatoirement sur NORMAL après le Test. Pour effectuer le test de délestage,vous devez mettre l’installation en dépassement de puissance.

Fixation / Emplacement du RADIO DRIVER Fixation par vis Pour faciliter l’usage, le RADIO DRIVER peut être installé: - au mur, à une hauteur d’environ 1.5 m, avec des vis / chevilles, - sur support, posé sur un meuble ou sur une étagère. Séparez l’appareil de son socle en déverrouillant le boîtier. Fixez le socle à l’aide de vis et chevilles adaptées au support ou sur une boîte d’encastrement et refermez le boîtier en le verrouillant. Mise sur support Positionnez l’appareil sur son support et verrouillez-le. Mise en service Enlevez la languette de protection des piles A la première mise en service, vous devez mettre l’appareil à l’heure.

1 Positionnez le thermostat sur son socle 2 Verrouillez le thermostat

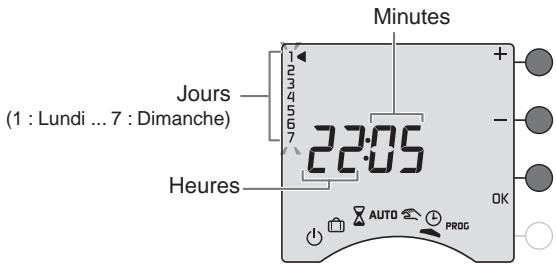

Mise à l’heure du RADIO DRIVER Minutes Jours (1 : Lundi ... 7 : Dimanche) Configuration Pour entrer dans les menus de configuration, tournez la molette sur , puis maintenez appuyée la touche i pendant 5 secondes. Heures 5 sec. L’appareil vous propose 4 configurations au choix : Tournez la molette sur

Les jours clignotent. Appuyez sur + ou - pour régler le jour, puis sur OK pour valider et passer au réglage suivant. Recommencez les opérations pour régler les heures et les minutes. Pour sortir du mode “réglage de l’heure”, tournez la molette. Référence de l'appareil (ex : RADIO DRIVER 630) Configurations de base (Menu 1) Configurations avancées (Menu 2) Configuration de la fonction indication de consommation (Menu 3) Association radio Version de l'appareil (ex. : 1.00) Mode configuration Le menu 3 n’est accessible que lorsque RADIO DRIVER est associé à un RADIO TYWATT ou à la fonction indication de consommation d’un GP8 RADIO CPL (voir menu R).

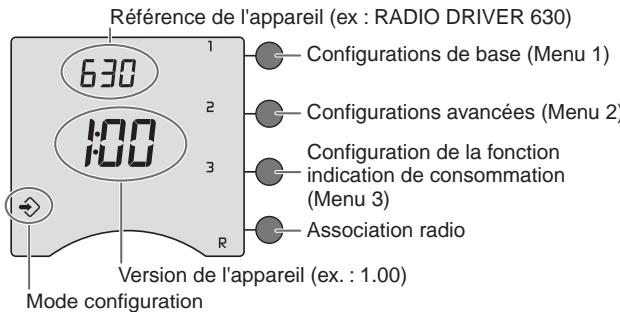

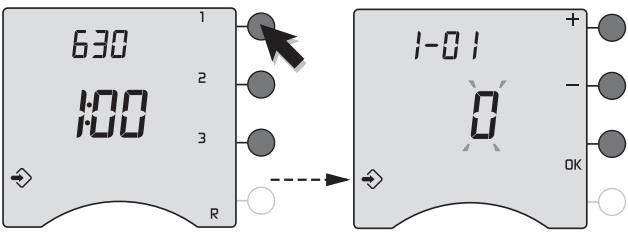

Configurations de base (menu 1) Appuyez sur la touche 1, Fil Pilote 6 ordres (par défaut) Choix du type de Fil Pilote Fil Pilote 4 ordres ECS en arrêt (par défaut) Etat de l'ECS en mode absence Pour modifier les différents réglages, appuyez sur les touches + ou -, puis appuyez sur la touche OK pour valider et passer au réglage suivant. ECS en automatique A la fin des réglages du menu 1, l’appareil revient au choix des menus. Si vous souhaitez quitter la configuration, tournez la molette vers la droite. Hebdomadaire (par défaut) Choix du type de programmation Journalière pas d'1 heure (par défaut) Choix du pas de programmation pas de 30 minutes pas de 15 minutes

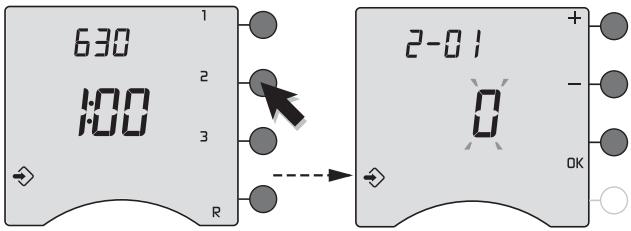

Configurations avancées (menu 2) Appuyez sur la touche 2. S’il existe un écart entre la température constatée (thermomètre) et la température mesurée et affichée par l’appareil, la fonction 2-02 permet d’agir sur la mesure de la sonde de façon à compenser cet écart. Correction de la température mesurée. Pour modifier les différents réglages, appuyez sur les touches + ou -, puis appuyez sur la touche OK pour valider et passer au réglage suivant. Modification autorisée du programme Autorisation de modification pour l'utilisateur Correction possible de -5°C à + 5°C par pas de 0,1°C. Appuyez sur les touches + ou - pour modifier et validez par la touche OK. Exemple : si la température affichée par l’appareil est de 19°C et que la température constatée est de 20°C, réglez +1°C puis validez par OK. Modification non autorisée du programme Economie (par défaut) Choix de l'ordre Fil Pilote* pendant l'allure Economie. Modérato (Confort -2°C) Médio (Confort -1°C) *uniquement en Fil Pilote 6 ordres. Quel que soit le choix, l’écran affichera le symbole

Configurations avancées (menu 2) Avec le tarif tempo Uniquement avec un compteur électronique La programmation tarifaire permet d’adopter une température moindre (réduit tarifaire) pendant les périodes où le coût de l’électricité est le moins avantageux (ex.: Heures Pleines, Jour Rouge). Economie (par défaut) Choix de l'abaissement tarifaire pendant l'allure Confort. Modérato (Confort -2°C) Médio (Confort -1°C) Dans la configuration 2-06, l’allure d’abaissement tarifaire ne pourra jamais être inférieure au paramètre

2.03 (voir tableau) :

Eco temporel Abaissement tarifaire Economie (Configuration 2-03 = 0) Confort - 2°C (Configuration 2-03 = 1) Confort - 1°C (Configuration 2-03 = 21) Economie (Configuration 2-06 = 0)

Confort (pas d'abaissement) Le compteur électronique informe le GP8 RADIO CPL de la tarification en cours avec la liaison téléinfo. Les périodes d’abaissement tarifaire sont programmables sur votre compteur électronique (reportez-vous à la notice du compteur).

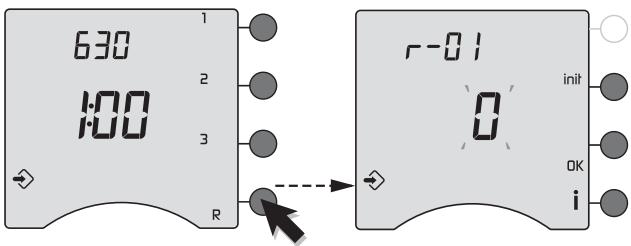

Association radio et CPL (menu R) Ce menu permet d’associer au RADIO DRIVER tous les produits radio (émetteurs et récepteurs) de l’installation. Entrer dans le menu association radio Fonctions domotiques sur l’installation Il est possible d’associer au système jusqu’à 7 produits domotiques (détecteurs d’ouverture, centrale d’alarme, télécommandes…) pour chacune des zones de chauffage + 7 produits pour agir sur l’ensemble des zones de chauffage (transmetteur téléphonique, sondes extérieure...). Compatibilité avec les émetteurs des gammes TYXAL, TYXIA et TYDOM (Delta Dore Talco). Pas de fonctions domotiques Fonctions domotiques sur l'installation Appuyez sur la touche R.

Fonctions domotiques associées au RADIO DRIVER Appuyez sur + ou - pour effectuer votre choix. Appuyez sur OK pour valider et passer au mode suivant.

Association radio et CPL (menu R) Accès à la configuration CPL Fonction “Indication de consommation” Si le GP8 RADIO CPL est connecté au compteur électronique, vous avez accès à l’indication de consommation. Pas de configuration CPL Accès à la configuration CPL Appuyez sur + ou - pour effectuer votre choix. Appuyez sur OK pour valider et passer au menu suivant. Accès à la configuration CPL GP8 RADIO CPL pilote des récepteurs CPL. Appuyez sur + ou - pour effectuer votre choix. Appuyez sur OK pour valider et passer au menu suivant. Pas d'indication de consommation Fonction indication de consommation Indicateur de consommation

Association radio et CPL (menu R) Associer un émetteur radio 2ème étape : Associer les produits domotiques. Toutes les zones 1ère étape : Associer le GP8 RADIO CPL au RADIO DRIVER. Sur GP8 RADIO CPL, appuyez 3 secondes sur la touche jusqu’à ce que le voyant RF clignote lentement. Sur le RADIO DRIVER appuyez brièvement sur la touche i. Nombre d'émetteurs associés Les menus suivants permettent d’associer un ou plusieurs émetteurs, soit à l’ensemble des zones (rAd), soit à une zone (zone rAd 1, zone rAd 2 ou zone rAd 3). Sélectionnez la zone à associer en appuyant sur OK. L’écran affiche 1. Le GP8 RADIO CPL est associé au RADIO DRIVER. Si vous n’avez pas de produits domotiques, appuyez successivement sur la touche OK pour afficher CPL et associer les produits CPL.

Zone 1 Sur l’émetteur, validez l’association comme indiqué dans le tableau ou reportez-vous à la notice de celui-ci. Chaque nouvel émetteur associé s’affiche à l’écran (nombre d’émetteurs). Nombre d'émetteurs associés

Association radio et CPL (menu R) Emetteur Association Emetteur Télécommande domotique Détecteur d’ouverture Appuyez sur la touche. Fenêtre ouverte : chauffage en Hors-Gel Transmetteur téléphonique

Commande à distance de l’installation (chauffage ou ballon d’eau chaude) A associer sur toutes les zones (rAd) Composez les 4 premiers chiffres du code d’accès (1234 par défaut), ( ) 5 puis appuyez sur la touche secondes. Dérogations Confort ou Economie Télécommande TYXIA Centrale TYXAL Alarme en surveillance : chauffage en Economie Appuyez simultanément pendant 5 secondes, sur les touches ON et OFF de l’organe de commande de la centrale pour passer en mode maintenance, ouvrez la trappe de la centrale et appuyez sur la touche “tester”. Refermez la centrale. Alarme hors surveillance : chauffage en Confort Dérogations Confort ou Economie Sonde extérieure Indication de la température extérieure Association Appuyez sur la touche de domaine jusqu’à ce que la télécommande émette un bip et que le symbole clignote. Associer les touches Appuyez sur l’une des touches tactiles ou . Associer les touches sur toutes les zones (rAd) Appuyez sur l’une des touches tactiles

Pour quitter le mode association, appuyez sur la touche d’un autre domaine (ex. : Appuyez simultanément sur les touches pendant 5 secondes, le voyant s’allume, s’éteint puis se rallume à nouveau, relâchez. A associer sur toutes les zones (rAd) Ouvrez le boîtier de la sonde. Appuyez sur la touche d’association, le voyant rouge s’allume puis s’éteint. Refermez le boîtier de la sonde. Une fois les associations radio effectuées, appuyez sur la touche OK pour valider et passer au mode suivant.

Association radio et CPL (menu R) Associer des émetteurs CPL Associer des récepteurs CPL (ex : TC 51089) Zone de programmation Choix de la voie de délestage En association CPL, le voyant OK du GP8 RADIO CPL clignote. L’écran indique GE (Présence d’un GP8 RADIO CPL). Choix de la zone de programmation Voie de délestage TYPHONE CPL associé Présence d'un

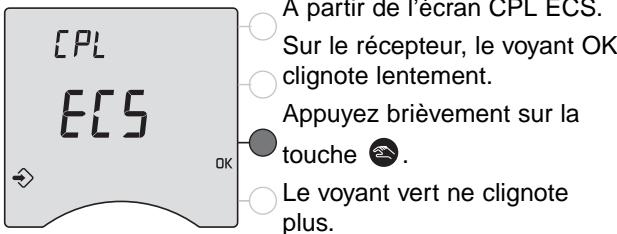

Pour associer un TYPHONE CPL, reportez-vous à sa notice. L’association est signalée par l’écran tLGE. Appuyez sur OK pour passer à l’association des récepteurs CPL. Dans ce menu, il n’y a pas d’action à faire sur le GP8 RADIO CPL.

Pour chaque récepteur, vous devez déterminer la zone de programmation à laquelle il doit être associé, ainsi que sa voie de délestage (de d1 à d8, d0 = pas de délestage). Lorsque plusieurs récepteurs sont associés à une même zone de programmation, il est conseillé de leur attribuer une voie de délestage distincte pour éviter un délestage simultané (Voir § délestage). Appuyez sur OK pour choisir la zone de programmation (zone CPL 1, zone CPL 2 ou zone CPL 3). Appuyez sur + ou - pour choisir la voie de délestage. Pour sortir du mode de configuration, tournez la molette vers la droite.

Association radio et CPL (menu R) Exemple : Les récepteurs A et B sont associés à la zone CPL 1. Récepteur A : voie de délestage 1 Récepteur B : voie de délestage 2 Associer le récepteur B. Zone de programmation choisie : CPL 1. Appuyez sur + ou - pour choisir la voie de délestage : d=2. Sur le récepteur, le voyant OK clignote lentement. Associer le récepteur A. Zone de programmation choisie : CPL 1. Appuyez sur + ou - pour choisir la voie de délestage : d=1. Sur le récepteur, le voyant OK clignote lentement. Appuyez brièvement sur la touche Le voyant vert ne clignote plus.

Le récepteur A est associé à la zone CPL 1 et à la voie de délestage d1. Appuyez brièvement sur la touche Le voyant vert ne clignote plus.

Le récepteur B est associé à la zone CPL 1 et à la voie de délestage d2. Attribution des récepteurs sur une installation triphasée En triphasé, vous devez attribuer : - aux voies de délestage d1 et d2, les éléments alimentés par la phase 1, - aux voies de délestage d3 et d4, les éléments alimentés par la phase 2, - aux voies de délestage d5, d6, d7 et d8, les éléments alimentés par la phase 3. GP8 RADIO CPL ré-enclenche en priorité les phases non concernées par le dépassement.

Association radio et CPL (menu R) Ré-associer un récepteur CPL Par exemple, pour modifier sa voie de délestage. Appuyez 5 secondes sur la touche jusqu’à ce que le voyant OK du récepteur clignote lentement. Mettre l’émetteur en association CPL (zone + voie de délestage). Puis, appuyez à nouveau brièvement sur la touche . Le voyant OK s’allume fixe. Le récepteur est associé. Associer un récepteur CPL pour piloter l’ECS Pour commander le ballon d’eau chaude via un récepteur CPL adapté (ex : TC 51098 ,réf. : 6051098). Configuration de la fonction indication de consommation (Menu 3) Uniquement dans le cas où GP8 RADIO CPL est relié à un compteur électronique. Les menus 3-12 à 3-18 ne sont accessibles que si vous avez déclaré la fonction indication de consommation dans le menu R (r-02). Fonction indication de consommation Pour accéder à l’affichage des consommations chauffage, ECS et autres usages, vous devez déclarer le nombre de T.I. (transformateur d’intensité, réf. 6330004) associés à l’option GP8 RADIO CPL. Pas de sous-comptage A partir de l’écran CPL ECS. Sur le récepteur, le voyant OK clignote lentement. Appuyez brièvement sur la touche Nombre de T.I. 1 T.I. (Chauffage) 2 T.I. (Chauffage + ECS)

Le voyant vert ne clignote plus. Pas utilisé Le récepteur est associé au système. Pour sortir du mode de configuration, tournez la molette vers la droite.

Configuration de la fonction indication de consommation (Menu 3) 3-13 à 3-18 Coût du Kwh (TTC) Le prix affiché est le prix du kWh (hors abonnement) exprimé en centime d’Euros T.T.C. (prix comprenant les taxes municipales, départementales et T.V.A. moyenne 30 %). Les configurations 3-13 à 3-18, vous permettent de modifier les coûts selon votre abonnement. Option de l'abonnement Base Double tarif tempo EJP Base

HC jour bleu Heure normale

HP : Heures Pleines, HC : Heures Creuses 0,11 Euro (T.T.C) Pour tous renseignements, adressez-vous à votre fournisseur d’électricité. La modification se fait par pas de 0,01 centime d'euro. Il est conseillé d’arrondir au centime le plus proche. Ex : 0.1085 Euro donne 0.11 Euro.

A la fin des réglages du menu 3, l’appareil revient au choix des menus. Si vous souhaitez quitter la configuration, tournez la molette vers la droite. IMPORTANT : la consommation affichée sur votre appareil est une valeur indicative non contractuelle et ne saurait en aucun cas se substituer à la consommation figurant sur votre facture.

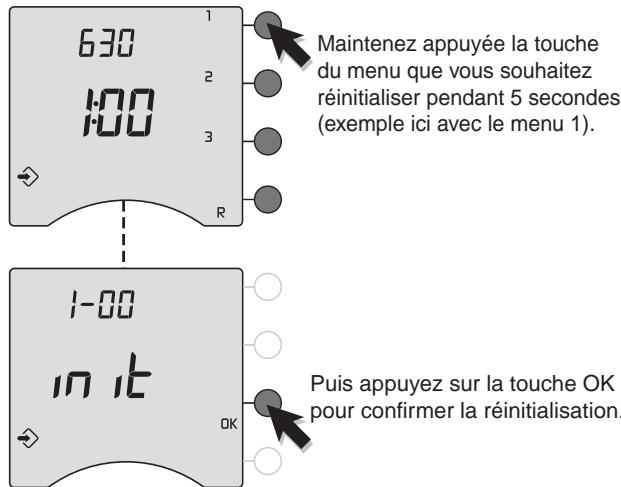

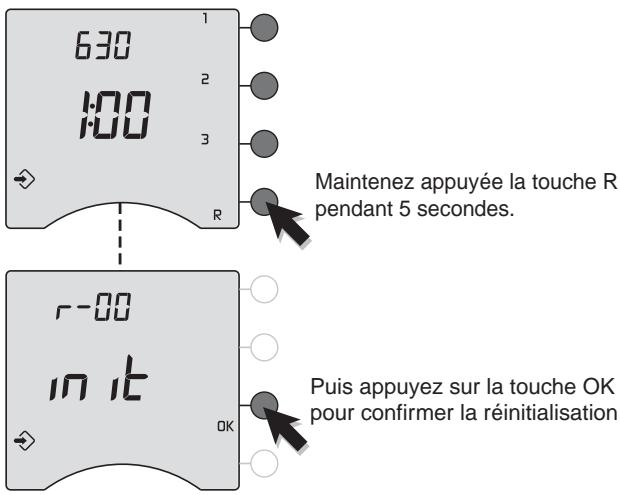

Supprimer les associations radio Retour à la configuration usine Pour annuler toutes les associations radio, tournez la molette sur , puis maintenez appuyée la touche

pendant 5 secondes. Un retour à la configuration usine est possible pour chacun des menus. Tournez la molette sur , puis maintenez appuyée la touche i pendant 5 secondes. Maintenez appuyée la touche du menu que vous souhaitez réinitialiser pendant 5 secondes (exemple ici avec le menu 1). Maintenez appuyée la touche R pendant 5 secondes. Puis appuyez sur la touche OK pour confirmer la réinitialisation. Puis appuyez sur la touche OK pour confirmer la réinitialisation. Recommencez les opérations pour les autres menus. Pour sortir du mode, tournez la molette vers la droite. Tous les voyants du GP8 RADIO CPL clignotent.

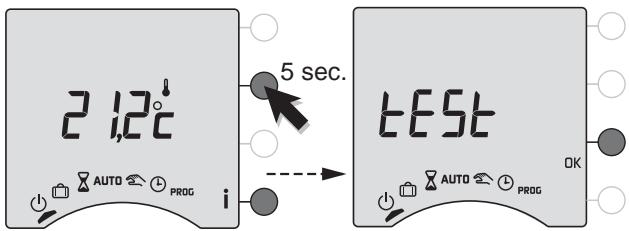

Test radio Tableau récapitulatif des configurations Tournez la molette sur , puis maintenez appuyée la 2ème touche (à partir du haut) pendant 5 secondes jusqu’à afficher tESt. 1-01 Type de programmation 0 = hebdomadaire 1 = journalière 1-02 Pas de programmation 0 = 1 heure 1 = 30 minutes 1-03 Choix du Type de Fil Pilote 0 = 6 ordres 1 = 4 ordres 5 sec. 1-05 2-01 2-02 Le voyant RF du GP8 RADIO CPL doit clignoter à chaque réception. 2-03 Si c’est le cas, la transmission radio est correcte. Tournez la molette pour sortir du mode tESt. Dans le cas contraire, déplacez votre émetteur.

2-06 2 = 15 minutes Etat de l’ECS en mode absence 0 = arrêt 1 = automatique Autorisation de modification 0 = Programme modifiable 1 = Programme non modifiable Correction de la température mesurée de -5°C à +5°C par pas de 0,1°C. Ordre FP pendant une période d’Economie 0 = Economie 1 = Modérato 2 = Médio Abaissement tarifaire en tarif tempo 0 = Economie 1 = Modérato 2 = Médio 3 = Pas d’abaissement tarifaire Fonction indication de consommation 3-12 Nombre de T.I. 0 = pas d’indication de consommation 1 = 1 T.I. (Chauffage) 2 = 2 T.I. (Chauffage + ECS) 3 = 3 T.I. (Triphasé) 3-13 3-18 Coût du Kwh selon abonnement

Tableau récapitulatif des configurations Association radio et CPL (Menu R) r-01 Fonctions domotiques 0 = Non 1 = Oui r-02 Indication de consommation 0 = Non 1 = Oui r-03 Accès à la configuration CPL 0 = Non 1 = Oui rAd Association radio pour toutes les zones rAd 1 rAd 3 Association radio pour chaque zone Délestage Il permet de réduire la puissance souscrite de l’abonnement EDF, tout en évitant des disjonctions sur des appels importants de consommation. Il intervient dès que la puissance totale appelée tente de dépasser la valeur souscrite. Le délestage est de type cascade ou cascadocyclique® (marque déposée par DELTA DORE). En cas de surpuissance, GP8 RADIO CPL déleste toutes les voies, puis les remet en fonctionnement progressivement. Délestage cascade CPL1 CPL3 Association des récepteurs CPL aux différentes zones et voies de délestage En fonction du dépassement de puissance, l’appareil releste les voies selon un ordre fixe : voie 1, puis voie 1 + voie 2, puis voie 1 + voie 2 + voie 3 … L’ECS (ballon d’eau chaude) n’est délestée qu’en dernier recours, lorsque le dépassement le nécessite. CPL ECS Associer un récepteur CPL pour piloter l’ECS Délestage cascadocyclique® (marque déposée Delta Dore) CPL Association d’un émetteur CPL (ex : TYPHONE CPL) En monophasé, le délestage s’effectue par rotation sur les 8 voies (cyclique) et ajuste le nombre de voies à délester en fonction de la surpuissance (cascade). Le délestage cascadocyclique® permet une meilleure répartition du délestage.

Caractéristiques techniques

• Portée radio de 100 à 300 mètres en champ libre, variable selon les équipements associés (portée pouvant être altérée en fonction des conditions d’installation et de l’environnement électromagnétique)
• Fréquence radio 868 MHz, classe I (Norme EN 300 220)
• Dispositif de télécommande radio
• Température de stockage : -10°C à +70°C
• Température de fonctionnement : 0°C à +40°C
• Installation en milieu normalement pollué Boîtier d’ambiance RADIO DRIVER
• Alimentation 2 piles alcalines LR03 ou AAA fournies
• Sauvegarde de l’horloge en cas de changement des piles : 30 secondes
• Dimensions : LxHxP = 80 x 103 x 16 mm
• Indice de protection : IP 30
• Fixation par vis ou sur support Boîtier modulaire GP8 RADIO CPL
• Sortie ECS : 2A / 230V
• Délestage jusqu’à 8 voies
• Calibre disjoncteur (compteur traditionnel) de 5A à 90A
• Fréquence d’émission CPL : 132,5 kHz, modulation FSK
• Puissance d’émission conforme à la norme CENELEC NF 50065, classe 122
• 1 entrée bus télé-information (issu du compteur électronique)
• Liaison avec le compteur : câble 1 paire torsadée 6/10e avec fil de continuité,lg. maxi. 100 m
• 1 entrée phase contact heures creuses (compteur traditionnel)
• Dimensions : 4 modules, h = 53 mm
• Type de coupure des contacts relais : microcoupure / Type 1.C selon EN 60730-1 Transformateur d’intensité (réf. 6330004)
• Courant maximum admissible : 100A
• Pas de sens de montage, ni polarité à respecter
• Liaison : câble section minimum 0,75mm2, longueur maxi. 2m

Aide Rien n'apparaît sur l'écran du boîtier d'ambiance. Il n'y a pas d'alimentation. Vérifiez les piles.

Le symbole clignote. Un défaut est détecté sur l’installation. Appuyez sur la touche pour consulter le ou les défauts. Vous souhaitez associer une fonction domotique et l’écran affiche ----. Vous avez atteint le nombre maximum de fonctions à associer. Les quatre voyants OK, RF, clignotent. Le GP8 RADIO CPL n’a pas été configuré. L’appareil affiche : dEF7. Défaut de communication avec le compteur électronique. Vérifiez la liaison avec le compteur. L’appareil affiche : dEF8. Défaut du TYPHONE CPL. Le récepteur ne prend pas les ordres du GP8 RADIO CPL

• Vérifiez la transmission en effectuant un test radio.
• Déplacez votre émetteur si nécessaire.
• Refaites l’association radio du GP8 RADIO CPL avec le RADIO DRIVER. L’indication apparaît. Les piles sont usées. Changez les piles en respectant leur sens. Vous n’arrivez pas à associer un récepteur CPL au GP8 RADIO CPL. - Vérifiez que le RADIO DRIVER est en mode CPL, - Vérifiez que le voyant OK du GP8 RADIO CPL clignote, - Le récepteur a déjà été associé.
