CLLX - Télécommande DELTA DORE - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil CLLX DELTA DORE au format PDF.
| Type d'appareil | Clavier de commande |
| Technologie | RFID |
| Nombre de touches | 12 |
| Certification CE | Oui |
| Certification NF | Oui |
| Norme de conformité | R&TTE 1999/5/CE |
| Classe de certification | 2 boucliers |
| Alimentation | Non précisé |
| Type de badges | RFID |
| Utilisation | Commande à distance |
| Installation | Fixation murale possible |
| Dimensions | Non précisé |
| Poids | Non précisé |
| Fréquence radio | Non précisé |
| Protection | Non précisé |
| Garantie | Non précisé |
FOIRE AUX QUESTIONS - CLLX DELTA DORE
Téléchargez la notice de votre Télécommande au format PDF gratuitement ! Retrouvez votre notice CLLX - DELTA DORE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CLLX de la marque DELTA DORE.
MODE D'EMPLOI CLLX DELTA DORE

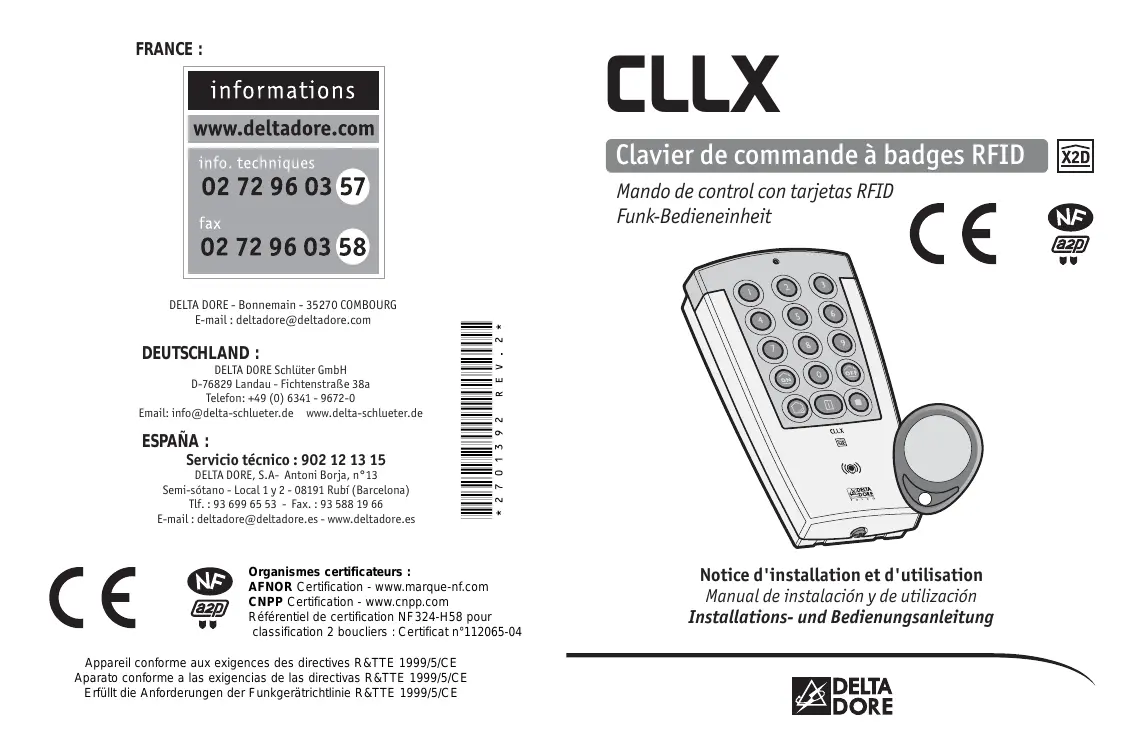

CLLX Clavier de commande à badges RFID Organismes certificateurs : AFNOR Certification - www.marque-nf.com CNPP Certification - www.cnpp.com Référentiel de certification NF324-H58 pour classification 2 boucliers : Certificat n°112065-04 Appareil conforme aux exigences des directives R&TTE 1999/5/CE Aparato conforme a las exigencias de las directivas R&TTE 1999/5/CE Erfüllt die Anforderungen der Funkgerätrichtlinie R&TTE 1999/5/CE

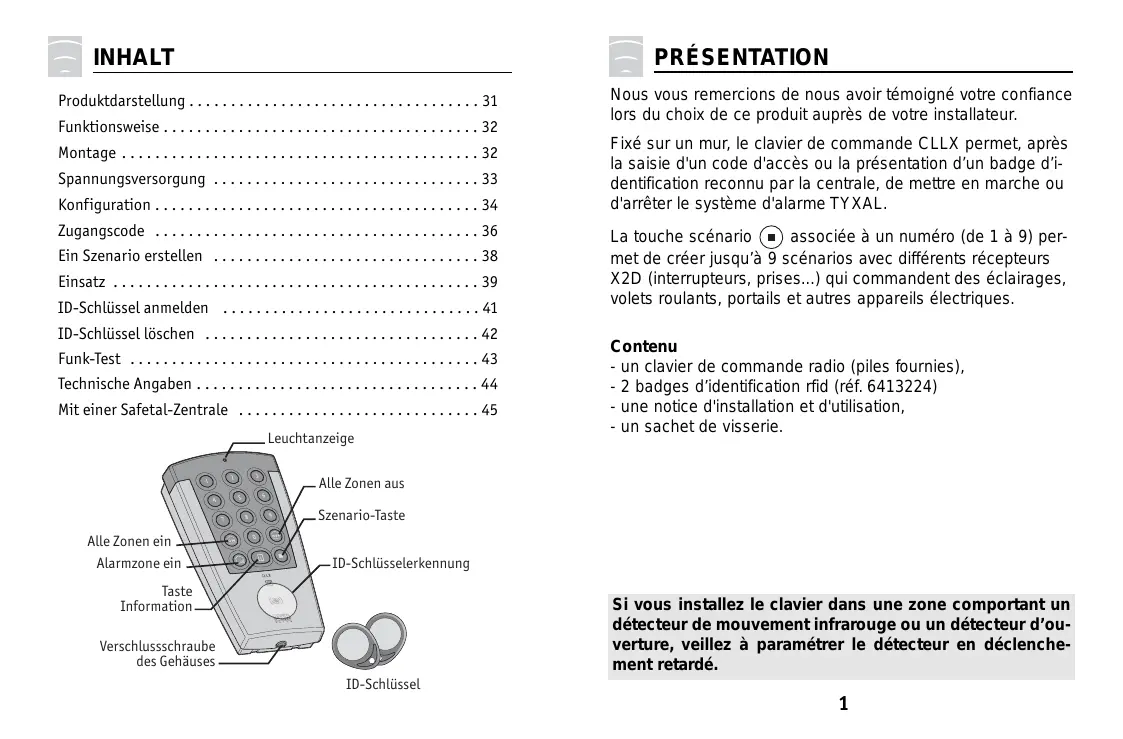

Notice d'installation et d'utilisation Manual de instalación y de utilización Installations- und Bedienungsanleitung SOMMAIRE SUMARIO Présentation ...p 1 Fonctionnement ...p 2 Fixation ...p 2 Alimentation ...p 3 Configuration ...p 4 Code d’accès ... p 6 Créer un scénario ... p 8 Utilisation ... p 9 Ajouter des badges ... p 11 Supprimer les badges ... p 12 Test radio ... p 13 Caractéristiques techniques ... p 14 Avec une centrale Safetal ... p 15 Touche scénario

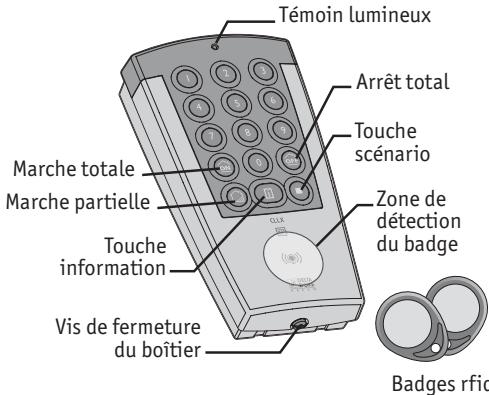

Zone de détection du badge Vis de fermeture du boîtier Nous vous remercions de nous avoir témoigné votre confiance lors du choix de ce produit auprès de votre installateur. Fixé sur un mur, le clavier de commande CLLX permet, après la saisie d'un code d'accès ou la présentation d’un badge d’identification reconnu par la centrale, de mettre en marche ou d'arrêter le système d'alarme TYXAL. La touche scénario associée à un numéro (de 1 à 9) permet de créer jusqu’à 9 scénarios avec différents récepteurs X2D (interrupteurs, prises...) qui commandent des éclairages, volets roulants, portails et autres appareils électriques. Contenu - un clavier de commande radio (piles fournies), - 2 badges d’identification rfid (réf. 6413224) - une notice d'installation et d'utilisation, - un sachet de visserie. Si vous installez le clavier dans une zone comportant un détecteur de mouvement infrarouge ou un détecteur d’ouverture, veillez à paramétrer le détecteur en déclenchement retardé. Placer le clavier de commande dans l'entrée du local à protéger à une hauteur accessible pour la saisie du code d’accès ou la présentation d’un badge d’identification. Précautions d’installation pour bien transmettre Dans l'habitat, les ondes radioélectriques sont réfléchies et atténuées selon les structures rencontrées. La propagation peut être altérée, donc éviter d’installer les produits à proximité de masses métalliques importantes (poutres...) ou d’un tableau électrique. Avant d’installer définitivement le clavier, il est recommandé de tester la transmission radio avec la centrale et les récepteurs X2D (voir chapitre “TEST RADIO”).
ALIMENTATION Mise en place ou changement des piles - Enlever la languette de protection des piles. - En cas de remplacement, placer 2 piles alcalines neuves de même type LR6, de même provenance et de même date en respectant la polarité indiquée. Enlever la languette protection 2 piles type LR6 (ou AA) - Replacer le capot avant sur le socle et revisser la vis de fermeture du boîtier. Ne pas jeter les piles usagées, celles-ci seront récupérées sur le lieu d'achat. FIXATION Signalisation de piles basses Le niveau bas des piles est indiqué par une série de 3 bips courts à la fin d’une commande. - Desserrer la vis de fermeture du boîtier. - Enlever le capot avant.
- Fixer le socle du clavier à l'aide des vis fournies. Le clavier de commande CLLX doit impérativement être installé à l’intérieur. Pour remplacer les piles, mettre la centrale en mode MAINTENANCE (cf notice centrale).
CONFIGURATION La centrale doit être en mode MAINTENANCE puis en menu produit (Etape 1), pour enregistrer le clavier et les badges. Nota : Si aucun organe de commande n’a été configuré à la centrale, l’enregistrement du clavier (Etape 2) passera la centrale en “menu produit”. Affecter votre clavier CLLX et les badges au système Etape 1 : Passer la centrale en menu “Produit” avec un organe de commande déjà connu par la centrale. - Saisir le code principal et appuyer plus de 5 sec. sur la touche “ON” d'un clavier, ou appuyer plus de 5 sec. sur la touche “ON” d'une télécommande. La centrale émet un bip et son témoin lumineux face avant devient fixe. Etape 2 : Enregistrer votre clavier CLLX - Composer le code principal (1234 par défaut), puis appuyer plus de 5 sec. sur la touche “ON”, le clavier émet un bip et son voyant orange s’allume, puis devient vert pendant 2 sec., ensuite le voyant orange clignote. La centrale émet un bip, et son témoin lumineux “2” (télécommande + clavier) s’allume. Ce témoin est déjà allumé si un élément était enregistré. Affecter les détecteurs à une Marche Partielle. La centrale doit être en mode MAINTENANCE et le détecteur doit être déjà associé à la centrale. - Saisir le code d’accès, puis appuyer sur la touche , ensuite maintenir appuyé un numéro (1 à 8), jusqu’à ce que le clavier et la centrale émettent un bip. - appuyer sur la touche Test du détecteur. - La centrale émet un Bip et le voyant vert du clavier s’allume. Quitter le mode association du clavier Pour quitter le mode association du clavier, appuyer sur la touche d’information i . Note : le clavier sort automatiquement du mode association au bout de 20 secondes (le voyant s’éteint).
issue ouverte effacer
Etape 3 : Enregistrer les badges Lorsque le voyant orange clignote, présenter les badges un à un sur la zone de détection en face avant A chaque enregistrement d’un badge, la centrale émet un bip, le voyant vert du clavier s’allume pendant 2 secondes, puis le voyant orange clignote de nouveau. tester Remarques :
- La centrale sort automatiquement du menu “Produit” au bout de 5 minutes sans action et reste en mode MAINTENANCE.
- La centrale émet des bips si le produit est mal enregistré, en limite de portée radio (voir § “TEST RADIO”) ou si le nombre maximum de commande est atteint.
Ajouter le code d’accès secondaire
CODE D’ACCÈS
Le clavier de commande permet d’utiliser 2 codes d'accès différents (4 chiffres). Le code principal à la mise en service est 1 2 3 4. Le code d'accès principal permet d'utiliser l'ensemble des fonctions proposées par le système (utilisation et configuration). Le code secondaire permet d'accéder uniquement à la mise en marche (totale ou partielle) et à l’arrêt. Son utilisation est utile, si une personne doit y accéder ponctuellement (personnel d’entretien, ...). Au bout de 3 saisies de code erronées, le clavier se bloque 1 min. Toute nouvelle tentative pendant ce délai prolongera de 1 min. cette sécurité. Après chaque code correct saisi, le clavier émet un bip de validation. Modifier le code d’accès principal Exemple : remplacer le code 1 2 3 4 par 3 5 8 6 - saisir le code d’accès (1 2 3 4 à la première mise en service), puis faire un appui long sur la touche i jusqu’à ce que le clavier émette un bip et que son voyant orange s’allume. - saisir le code d’accès puis appuyer sur , ensuite saisir 2 fois de suite le nouveau code dans les 10 sec., - appuyer sur
Exemple : ajouter le code secondaire 2 7 9 8 - saisir le code d’accès (1 2 3 4 à la première mise en service), puis faire un appui long sur la touche i jusqu’à ce que le voyant orange s’allume. - saisir deux fois de suite le code à ajouter,
Attention : le code d’accès secondaire est supprimé à chaque modification du code d’accès principal. Supprimer le code d’accès secondaire Exemple : supprimer le code secondaire 2 7 9 8 - saisir le code d’accès (1 2 3 4 à la première mise en service), puis faire un appui long sur la touche i jusqu’à ce que le voyant orange s’allume. - saisir le code secondaire 2 7 9 8, - appuyer sur
Le code 2798 est supprimé. Si une erreur se produit, le code secondaire n’est pas supprimé. Attendre 10 sec. avant une autre manipulation. Le clavier émet un bip et le voyant vert s’allume puis s’éteint. Si le nouveau code n’est pas saisi dans les 10 sec. après l’appui sur la touche OFF, une réinitialisation du clavier est réalisée automatiquement.
Retour à la configuration usine 1234 - mettre la centrale en mode Maintenance, - ouvrir le boîtier puis, enlever les piles. - remettre les piles, en maintenant appuyé la touche pendant 30 secondes jusqu’à ce que le voyant orange clignote. - appuyer de nouveau sur pour confirmer. - le clavier émet un bip et son voyant orange devient fixe. - le code secondaire ainsi que les badges associés sont supprimés.
UTILISATION Pour mettre en marche (totale ou partielle) ou en arrêt la surveillance, vous avez 2 possibilités :
- AVANT chaque commande, saisir le code d’accès.
- ou APRÈS chaque commande ➊, présenter le badge ➋ sur la zone de détection RFID du clavier. Exemple : commande d’arrêt.
La touche scénario associée à un numéro du clavier à badges peut commander plusieurs récepteurs en même temps. Exemple : vous souhaitez que la lumière s’allume lorsque les volets se ferment. Mettre le(s) récepteur(s) dans l’état désiré (allumé, éteint, 70%,...). Puis, mettre le(s) récepteur(s) en mode association (voir leur notice respective). Via un récepteur X2D
Commande Appui touche Marche totale Marche partielle (1 à 8) puis
Arrêt 70% Sur le clavier à badges, appuyer sur la touche scénario puis maintenir appuyé un numéro pendant environ 5 secondes. Le voyant vert s’allume, s’éteint puis se rallume à nouveau. Relâchez. Vérifier que les voyants des récepteurs ne clignotent plus.
- La bonne saisie du code d’accès ou la prise en compte de la présentation du badge est validée par un bip long.
- Un code érroné est indiqué par une série de bips.
- Le voyant vert allumé pendant 2 secondes, indique que la commande a été validée par la centrale. Pour vérifier la portée radio, reportez-vous au § “TEST RADIO”.
- Le voyant rouge allumé indique que la commande n’a pas été validée par la centrale.
Mettre en marche un scénario - appuyer sur la touche scénario scénario de votre choix (1 à 9). puis sur le numéro du Arrêt sous la contrainte Consulter l’état du système - appuyer sur la touche système. Etat du voyant Lorsque le code d'accès principal doit être saisi sous la contrainte, il est possible d'arrêter la protection tout en lançant un appel avec le transmetteur téléphonique TYDOM (sans que la sirène se déclenche). Le code d'accès sous la contrainte est le code d'accès principal + 1 sur son premier chiffre. exemple : code accès 9264 --> code sous contrainte 0264 code accès 0827 --> code sous contrainte 1827 Pour utiliser l’arrêt sous la contrainte avec le code d’accès principal 3 5 8 6 - saisir le premier chiffre du code d’accès principal incrémenté de 1, puis les 3 autres chiffres inchangés, - appuyer sur
Effacer les évènements de la centrale - saisir le code d’accès principal, puis maintenir la touche pendant 5 secondes. La centrale et le clavier émettent un bip, le voyant vert du clavier s’allume puis s’éteint.
, le voyant s’allume selon l’état du Etat du système Vert La surveillance est en arrêt Rouge La surveillance est en marche Orange La centrale est en mode MAINTENANCE Pour ajouter un ou plusieurs badges (réf. 6413224) : La centrale doit être en mode MAINTENANCE - Composer le code principal (1234 par défaut), puis appuyer plus de 5 sec. sur la touche le clavier émet un bip et son voyant orange s’allume, puis devient vert pendant 2 sec., ensuite le voyant orange clignote. Lorsque le voyant orange clignote, présenter les badges un à un sur la zone de détection en face avant A chaque enregistrement d’un badge, la centrale et le clavier émettent un bip, le voyant vert du clavier s’allume pendant 2 secondes, puis le voyant orange clignote de nouveau. Note : le nombre maximum de badges à associer est de 10.
La centrale doit être en mode MAINTENANCE - Saisir le code d’accès principal, puis maintenir appuyée la touche i pendant 20 secondes, au bout de 5 sec. d’appui, le clavier émet un bip et son voyant orange s’allume, à la fin des 20 secondes d’appui, le clavier émet de nouveau un bip, relâcher, la centrale émet un bip à chaque suppression d’un badge. Lorsque tous les badges sont supprimés, le voyant vert du clavier s’allume.
TEST RADIO Pour tester la transmission radio, le clavier doit être configuré avec une centrale et/ou des récepteurs X2D (voir § “CONFIGURATION” et “CRÉER UN SCÉNARIO”). Le test avec la centrale se fait en mettant en marche ou en arrêt la surveillance par le clavier de commande (voir § “UTILISATION”) : - la centrale confirme en émettant un ou plusieurs bips selon le cas. - le voyant vert du clavier s’allume pendant 2 secondes. Le test avec les récepteurs X2D se fait en mettant en marche les scénarios configurés. Si un problème est survenu lors de la suppression, le clavier émet une série de bips et son voyant rouge s’allume. Dans ce cas, recommencer l’opération de suppression. Si le problème persiste, réinitialiser le produit (voir § retour à la configuration usine p.8) Note : pour la suppression, la présence des badges n’est pas nécessaire.
CARACTÉRISTIQUES TECHNIQUES
- intérieur : selon environnement
- champ libre : 200 à 300 m selon environnement - Fréquence d’émission : 868 MHz, classe 1 - Alimentation : 2 piles alcalines 1,5 Volts type LR6 (ou AA) fournies - Consommation en veille : < 15 µA - Consommation moyenne en émission : ≤ 20 mA - Codes d’accès : 1 principal, 1 secondaire - Sécurité : blocage 1 min à la recherche - Portée de détection du badge : environ 1 cm. - Fréquence radio RFID : 13,56 Mhz, classe 1 - Autonomie : 3 ans en utilisation normale - Autoprotection : à l'ouverture et à l’arrachement - Indice protection : IP40 - IK04 - Utilisation : intérieur sec uniquement - Dimensions : 78 x 142 x 33 mm - Température de fonctionnement et stockage : +5°C / +55°C - Boîtier : ABS-PC - Poids (avec piles) : 180 gr - Equipement d'alarme radio
Pour l’enregistrement du clavier CLLX ou d’un badge sur la centrale bus Safetal, reportez-vous à la notice de la centrale. L’utilisation avec une centrale Safetal (avec l’option TYDOM
520) est unidirectionnelle, par conséquent, le voyant vert du
clavier CLLX indique uniquement que la commande a été envoyée. La commande n’est validée que par le ou les bips de la centrale. Utilisation avec le code d’accès Le code d’accès suivi d’une commande , permet la mise en marche ou en arrêt de la surveillance des zones auxquelles a été affecté le clavier CLLX. Si le clavier CLLX est affecté à plusieurs zones, pour mettre en marche une seule zone, saisir le code d’accès puis appuyer sur la touche suivi du numéro de la zone concernée. Utilisation avec un badge Si le badge est affecté à une seule zone, la commande confirmée par la présentation du badge, permet la mise en marche ou arrêt de la surveillance de la zone. Si le badge est affecté à plusieurs zones, pour mettre en marche une seule zone, appuyer sur la touche suivi du numéro de la zone concernée, puis présenter le badge sur la zone de détection du clavier CLLX. En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services.
