CALYBOX 210 - Thermostat DELTA DORE - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Contrôleur de chauffage et de gestion d'énergie
Caractéristiques techniques principales	Compatible avec les systèmes de chauffage électrique et à eau, gestion de l'énergie optimisée
Alimentation électrique	230 V AC
Dimensions approximatives	200 x 150 x 50 mm
Poids	1,2 kg
Compatibilités	Compatible avec les systèmes de chauffage Delta Dore et autres marques
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	230 V
Puissance	Max 3600 W
Fonctions principales	Programmation hebdomadaire, contrôle à distance via application, détection de présence
Entretien et nettoyage	Nettoyer avec un chiffon doux, ne pas utiliser de produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service client Delta Dore
Sécurité	Protection contre les surcharges, conforme aux normes de sécurité électrique
Informations générales utiles	Vérifier la compatibilité avec votre installation avant l'achat, garantie de 2 ans

FOIRE AUX QUESTIONS - CALYBOX 210 DELTA DORE

Comment réinitialiser le CALYBOX 210 ?

Pour réinitialiser le CALYBOX 210, maintenez enfoncé le bouton de réinitialisation pendant environ 10 secondes jusqu'à ce que le voyant clignote.

Que faire si le CALYBOX 210 ne se connecte pas au réseau Wi-Fi ?

Vérifiez que le mot de passe du réseau Wi-Fi est correct et que le signal est suffisamment fort. Si le problème persiste, essayez de redémarrer le CALYBOX 210 et votre routeur.

Comment mettre à jour le logiciel du CALYBOX 210 ?

Pour mettre à jour le logiciel, accédez aux paramètres du CALYBOX 210, sélectionnez 'Mise à jour logicielle' et suivez les instructions à l'écran.

Le CALYBOX 210 fonctionne-t-il avec d'autres systèmes domotiques ?

Oui, le CALYBOX 210 est compatible avec plusieurs systèmes domotiques. Veuillez vérifier la documentation pour connaître les systèmes spécifiques pris en charge.

Comment régler les paramètres de température sur le CALYBOX 210 ?

Accédez à l'interface de contrôle, sélectionnez 'Réglages de température' et ajustez les valeurs souhaitées pour le chauffage ou la climatisation.

Pourquoi le CALYBOX 210 ne répond pas aux commandes ?

Vérifiez que l'appareil est sous tension et que le logiciel est à jour. Si le problème persiste, essayez de le redémarrer.

Comment configurer des horaires de chauffage avec le CALYBOX 210 ?

Allez dans le menu 'Programmation', sélectionnez 'Ajouter un programme' et définissez les horaires de chauffage souhaités.

Que faire si l'affichage du CALYBOX 210 est éteint ?

Vérifiez la connexion d'alimentation. Si tout semble correct mais que l'affichage est toujours éteint, essayez de débrancher et de rebrancher l'appareil.

Comment contacter le service client de Delta Dore ?

Pour contacter le service client de Delta Dore, visitez leur site web officiel et utilisez le formulaire de contact ou le numéro de téléphone fourni.

Le CALYBOX 210 peut-il être utilisé à l'extérieur ?

Non, le CALYBOX 210 est conçu pour une utilisation en intérieur uniquement. Ne l'exposez pas à des conditions extérieures.

MODE D'EMPLOI CALYBOX 210 DELTA DORE

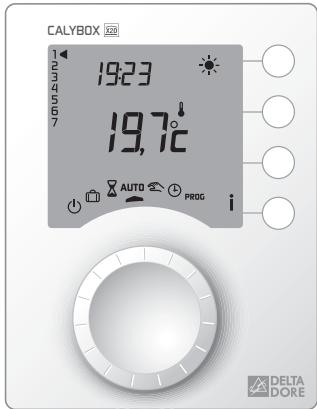

Gestionnaire d'énergie

service clients

0825878852

0,118 € TTC/min depuis un portefel 1

http://pro.deltadore.com

DELTA DORE TALCO - Bonnemain - 35270 COMBOURG

Appareil conforme aux exigences des directives :

R&TTE 1999/05 (radio)

En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services

Presentsation

Votre apparéil optimise la gestion de l'énergie électrique dans votre habitation :

• programmation Confort ou Economie du chiffage sur 1 zone,
• réduction du coût de l'abonnement en évitant les disjonctions quand la consommation électrique est trop importante (délestage),
• indication de la consommation électrique de l'installation.

Votre apparéil est compatible avec les produits domotiques de la gamme Delta Dore (déteceurs d'ouverture, télécommandes, centrale, transmetteur...).

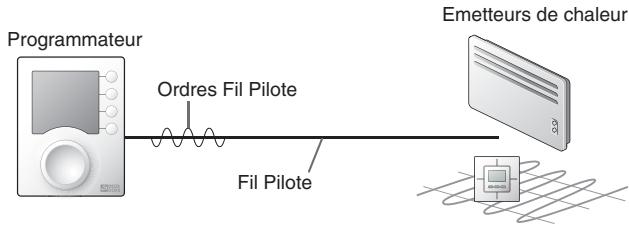

Pour commander les émetteurs de chaleur, le programmeur utilise le Fil Pilote.

Indépendant de l'alimentation électrique de l'émetteur de chaleur, le Fil Pilote permet de transmettre les ordres Confort, Economie, Hors-Gel ou Arrêt demandés par le programmateur.

Le réglage de la température désirée s'effectue sur le thermostat de chaque émetteur de chaleur (convecteurs, panneaux rayonnants, plancher ou plafond rayonnant électrique, sèche-servleties, radiateur à accumulation...).

Ordre Fil Pilote (Allure)	Réglage sur l'émetteur de chaleur	Température de la pierce
Confort	Réglage Confort (molette thermostat) exemple : 19°C	19°C
Economie	Réglage Economie (molette thermostat) exemple : 16°C ou Confort -X°C (selon modèle d'émetteur de chaleur)	16°C
Absence	Hors-Gel fixe à 7°C ou 8°C (selon modèle)	7°C ou 8°C
Arrêt	Arrêt du chauffage	Pas de chauffage

IMPORTANT : l'émetteur de chaleur doit être en mode automatique (PROG, AUTO, ① ... selon modèle).

Avertissements

• Lire attentivement cette notice avant toute utilisation.
• Ne pas essayer de réparer cet apparéil vous-même, un service après-vente est à votre disposition.

Options

TYWATT 500 (réf.: 6110014)

En fonction de votre installation, le TYWATT 500, associé au CALYBOX, permet de connaître la consommation électrique en Euros du chauffage, du chauffe-eau (ECS) et des autres appareils (luminaires, electro-menager...).

TYPHONE 500 (réf.: 6201029)

Associe au CALYBOX, le TYPHONE 500 permet de commander son chauffage et son chauffe-eau (ECS) à distance par téléphone.

MINOR 500 (réf : 6151041)

Assure la régulation d'un plancher ou plafond rayonnant électrique, associé au CALYBOX, ce dernier permet de régler les consignes et connaître la température ambiente mesurée par chaque sonde.

Sonde extérieur radio (réf : 6300036)

Associé au CALYBOX, la sonde extérieure radio permét de connaître la température extérieure.

Sommaire

Description 6
Mode automatique 7
Dérogation 8
Mode sablier 9
Mode permanent 10
Mode absence 11
Mode arrêt 12
Touche information 12
Réglage de l'heure 15
Programmation 16

1. Créérème programme 16
2. Copier le programme 16
3. Validator le programme 16

Option MINOR 500 19

Fonctions domotiques 20
Surventilation nocturne 26
Tarif tempo 27
Aide 28

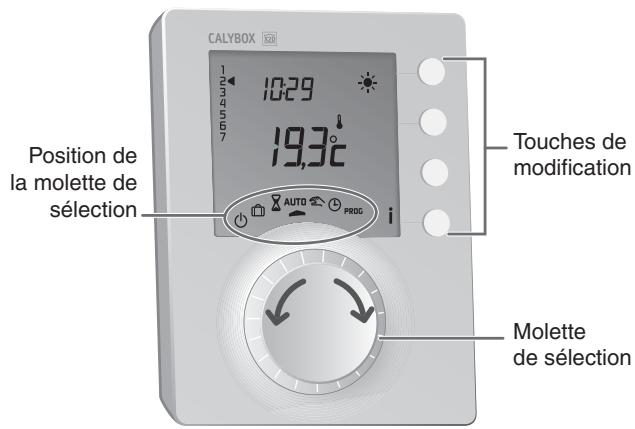

Description

Mode arrêt
Mode absence
Mode sablier
AUTO Mode automatique
Mode permanent

Réglage de l'heure

PROG Programmation

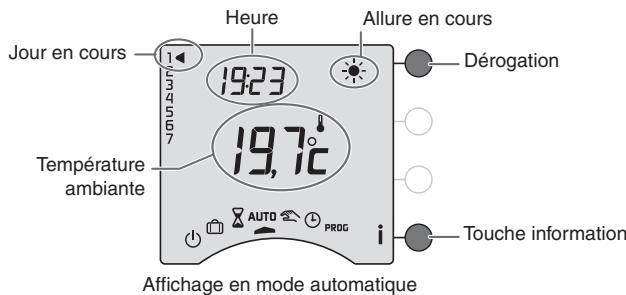

Mode automatique

Tournez la molette sur AUTO.

CALYBOX 210 suit la programmation.

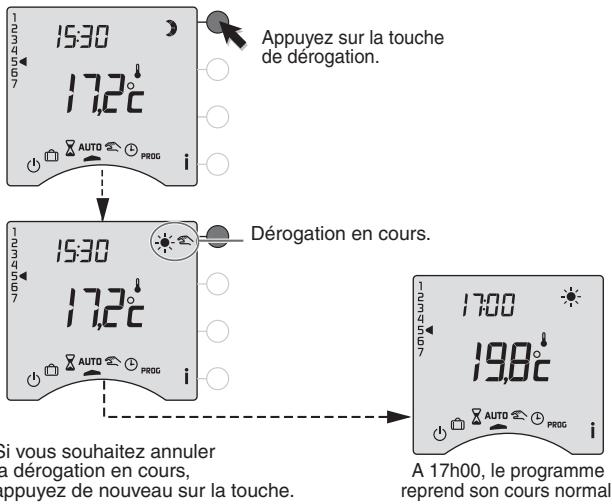

Dérogation

En mode automatique, la dérogation permet de passer de Confort à Economie (ou inversement) jusqu'àu prochain changement du programme.

Exemple : il est 15h30 et vous souhaitez du Confort sur la zone 1 avant l'heure programmée (17h).

Programmation du jour en cours sur la zone 1

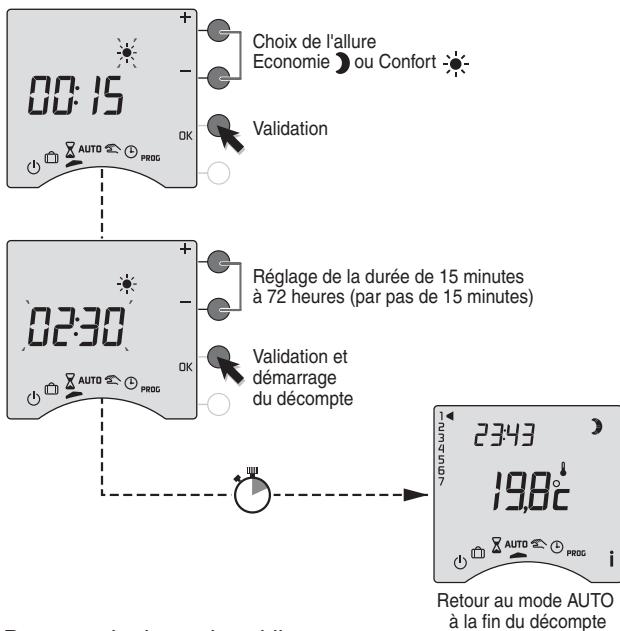

Mode sablier

Ce mode permet deCHOISIR une allure pendant un temps donné.

Tournez la molette sur

Pour annuler le mode sablier en cours, tournez la molette.

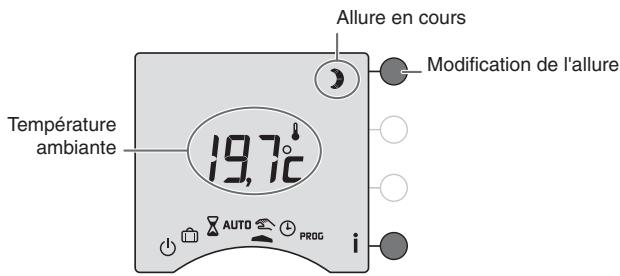

Mode permanent

Ce mode permet deCHOISIR une allure de facon permanente.

Tournez la molette sur 念 , puis appuyez sur la touche de modification pour selectionner l'allure Confort ou Economie).

CALYBOX 210

Pour sortir du mode, tournez la molette.

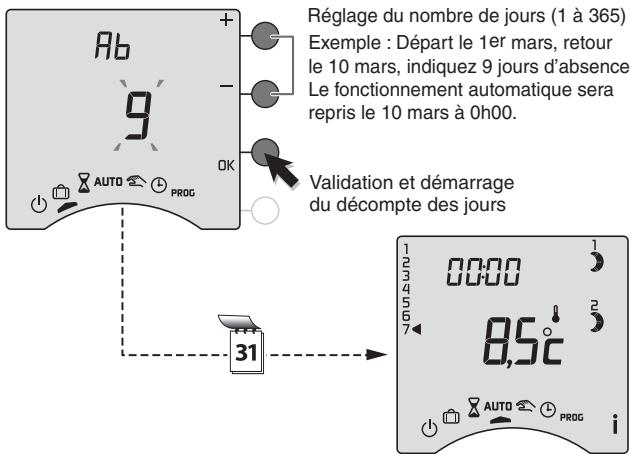

Mode absence

Ce mode permet demettrevoirelogement en Hors-Gel si vousdezvezyouabsenterpendantplusieurs jours. Tournezle molette sur

Pour annuler le mode absence en cours, tournez la molette.

Retour au mode AUTO à la fin du décompte

Remarque : pendant le mode absence, le chauffe-eau (ECS) est en arrêt. Si vous souhaitez que le chauffe- eau soit en automatique, reportez-vous à la “notice d'installation" ou contactez votre installer ou notre service client.

Mode Arrêt

Ce mode permet demettre
voitre installation chauffage en
arrêt (dans ce cas, le chauffeau reste en automatique).
Tournez la molette sur

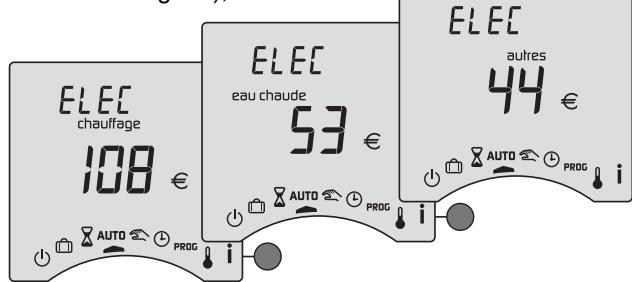

Touche information

Pendant les modes AUTO, ou , appuyez successivement sur la touche i pour connaître :

• si vous possédez l'option sonde extérieure radio,

Note : la température extérieure peut-être affichée de façon permanente, dans ce cas un appui sur la touche i vous indiquera la température ambiente.

L'affichage des consommations sur CALYBOX n'est pas accessible si vous souscrieve aux téléservices Bleu Ciel d'EDF via la passerelle Edelia.

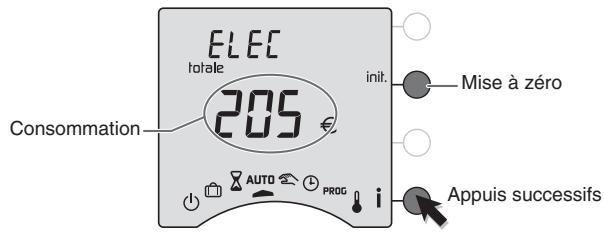

• la consommation totale de votre installation,

pour remettre à zéro, maintenez appuyée la touche init. pendant 5 secondes.

• si vous possédez l'option TYWATT 500, la consommation électrique en Euros du chauffage, du chauffe-eau (ECS) et des autres usages (luminaires, electro-menager...),

Touche information

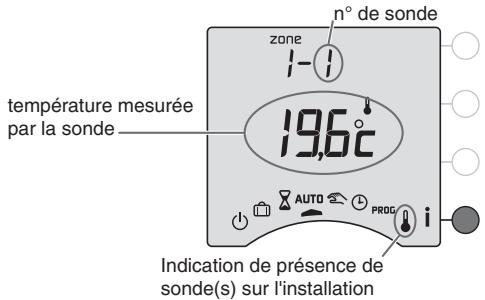

• si vous possédez l'option MINOR 500, la température mesurée par chacune des sondes déclarées lors de l'installation.

• le programme de la journée en cours par zone,

Périodes de Confort

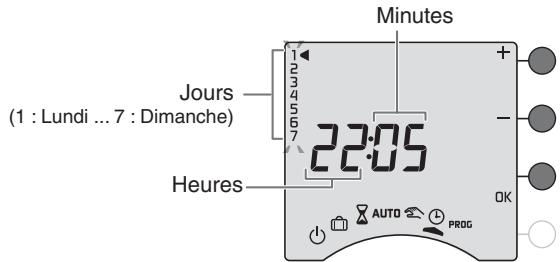

Réglage de l'heure

Tournez la molette sur 已

Les jours clignotent.

Appuyez sur + ou - pour régler le jour, puis sur OK pour valider et passer au réglage suivant.

Recommencé les opérations pour régler les heures et les minutes.

Pour sortir du mode "réglage de l'heure", tournez la molette.

REMARQUE: si l'appareil est configuré en programmation journalière, le réglage des jours n'est pas proposé.

Programmation

Tournez la molette sur PROG.

La programmation par défaut est une période de Confort de 6h00 à 23h00.

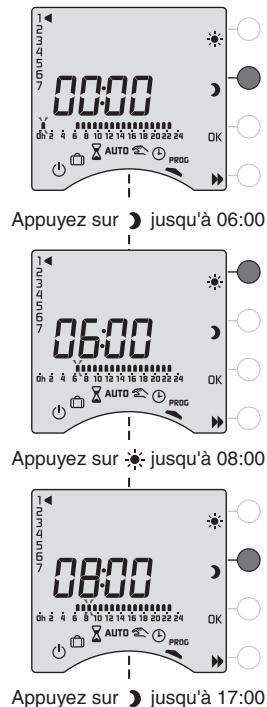

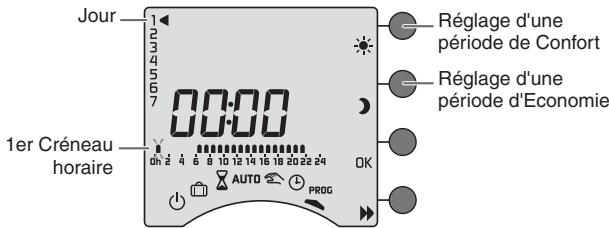

1. Créer votre programme

La programmation commence au jour 1 et à 0h00.

Appuyez sur les touches ou pour creer vos différentes périodes d'Economie ou de Confort.

2. Validator et copier le programme

Maintenez appuyée la touche OK pendant 3 secondes pour valider et copier le programme que vous avez créé, sur le jour suivant.

OU

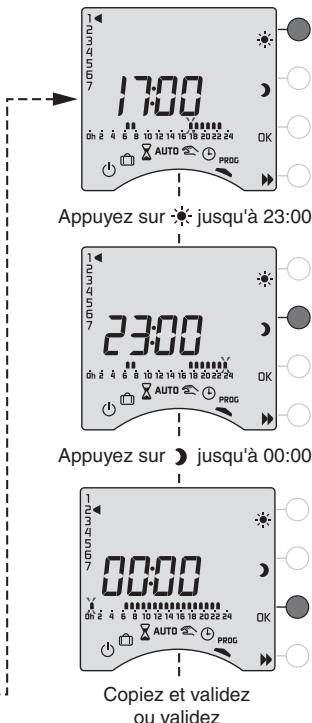

3. Validator le programme

Appuyez sur la touche OK pour valider et passer à la programmation du jour suivant.

Exemple: Confort de 6h à 8h et de 17h à 23h

Programmation

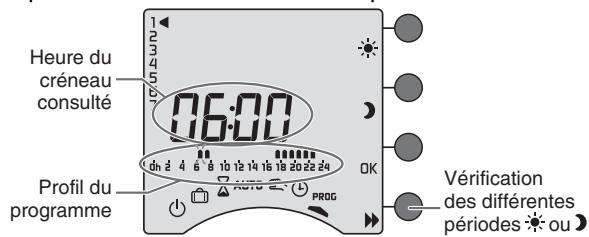

Vérifier votre programme

Appuyez successivement sur la touche pour vérifier les périodes Confort et Economie que vous avez créées.

Appuyez sur la touche OK pour vérifier le jour suivant.

Sortir du mode programmation

Tournez la molette sur un autre mode.

REMARQUES : selon la configuration lors de l'installation, la programmation peut être hebdomadaire ou journière. De même cette programmation peut s'effectuer par pas d'une heures, d'une demi-heure ou d'un quart d'heure. Si vous souhaitez modifier ces paramètres, reportez-vous à la "notice d'installation" ou contactez notre service clients ou votre installerateur.

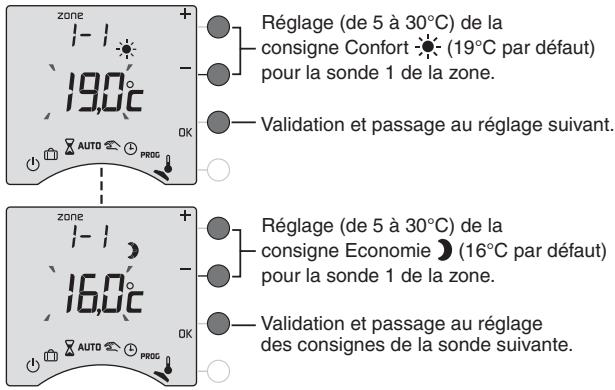

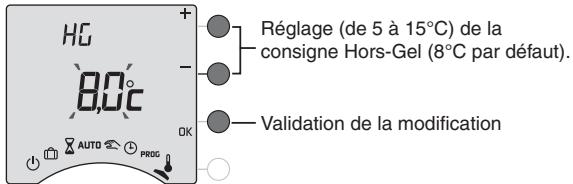

Option MINOR 500 : réglage des consignes

Ce mode permet de modifier les consignes Confort et Economie de chaque sonde. Tournez la molette sur

Recommenciez les opérations pour chaque sonde.
A l'issue du réglage de la dernière sonde, vous pouvez régler la consigne Hors-Gel.

Pour sortir du mode, tournez la molette sur un autre mode.

Fonctions domotiques

Il est possible d'associer, sur l'ensemble de l'installation, jusqu'à 24 produits domotiques (déteceurs d'ouverture, centrale d'alarme, télécommandes, transmetteur téléphonique, sirène extérieure...) de la gamme Delta Dore. Pour associier les différents produits, reportez-vous à la notice d'installation.

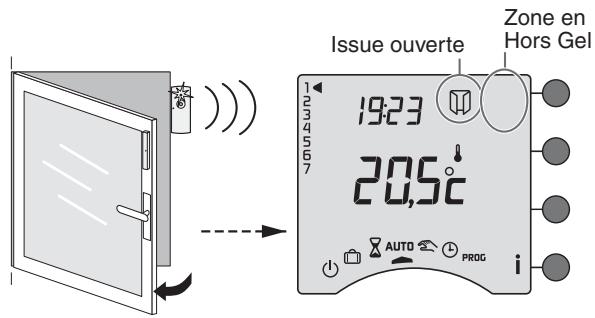

Avec un Détecteur d'ouverture

Dans le cas où un détecteur d'ouverture est associé à la zone de chauffage, son ouverture fait passer cette zone en hors-gel.

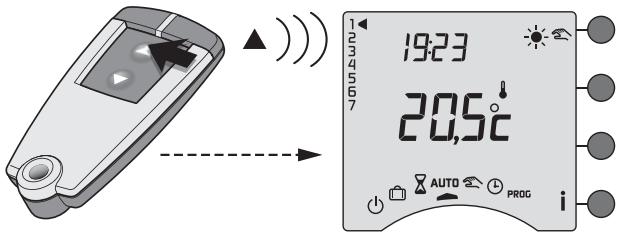

Avec un émetteur TYXIA

Dans le cas où un émetteur TYXIA est associé à la zone de chauffage.

Un appui sur la touche fait passer la zone associée en Confort jusqu'au prochain changement du programme.

Un appui sur la touche fait passer la zone associée en Economie jusqu'au prochain changement du programme.

Cette commande peut etre annulée soit :

• sur l'émetteur TYXIA, en appuyant sur la touche ,
• sur le CALYBOX, en appuyant sur la touche de modification ou en tournant la molette.

Fonctions domotiques

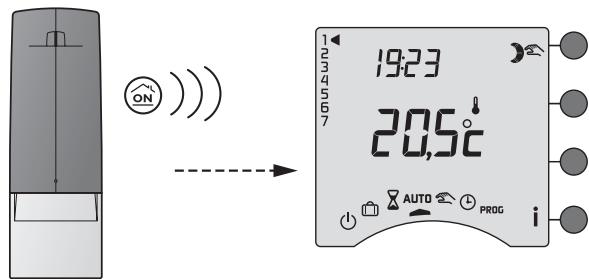

Avec une centrale d'alarme TYXAL

Dans le cas où une centrale d'alarme TYXAL est associée à la zone de chauffage.

Le CALYBOX est en mode automatique (AUTO), lorsque vous activerez l'alarme, la zone associée passera automatiquement en Economie jusqu'àu prochain changement du programme.

Inversement lorsque vous désactiverez l'alarme, la zone associée passera en mode automatique (AUTO).

Cette dérogation peut être annulée sur le CALYBOX, en appuyant sur la touche de modification ou en tournant la molette.

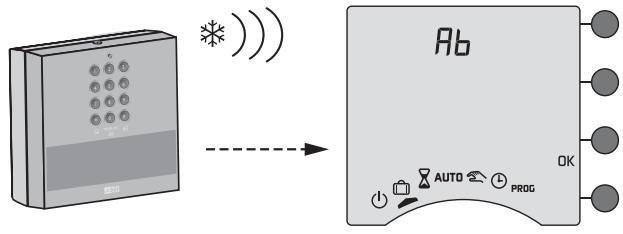

Avec un transmetteur téléphonique TYDOM

En appelant le transmetteur téléphonique TYDOM, vous pouvez vous laisser guider par la voix de synthèse pour prendre connaissance ou modifier l'objet de l'installation chauffage ou du gallon d'eau chaude (voir notice du transmetteur téléphonique).

Fonctions domotiques

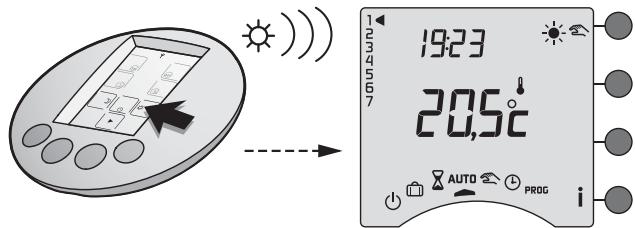

Avec une télécommande TYDOM 200

A partir du domaine maison 念 , un appui sur la touche tactile 念 fait passer en arrêt l'installation.

Cette commande arrêt est annulée par un appui sur la touche ,

Un appui sur la touche tactile 們 ou 們 fait passer en Economie ou en Confort, la zone associée à ces touches jusqu'au prochain changement du programme.

Exemple: touches et de la TYDOM 200 associées à la zone de chauffage.

Cette commande peut etre annulée soit :

• sur la télécommande TYDOM 200, en appuyant sur la touche tactile
• sur le CALYBOX, en appuyant sur la touche de modification ou en tournant la molette.

Avec une touche scenario

Dans le cas où une touche scenario est associés à la zone de chauffage.

Un appui sur la touche scenario ① ou fait passer la zone associée dans l'etat choisi lors de l'in-. stallation.

Exemple : touche scenario d'une télécommande TYXIA, associée à la zone de chauffage en allure Economie et à

la descente de volets roulants.

Cette commande peut être annulée sur le CALYBOX, en appuyant sur la touche de modification ou en tournant la molette.

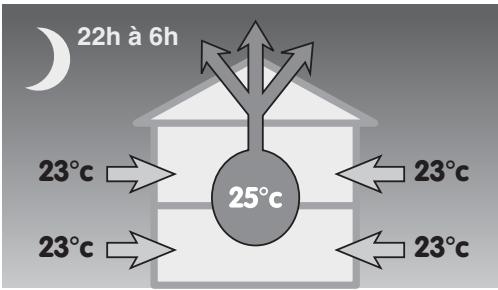

Surventilation nocturne

En période estivale, la surventilation nocturne permet de rafraîchir votre logement en brassant le maximum d'air pendant la nuit.

Raccordée au CALYBOX, elle se met en marche entre 22h et 6h (non modifiable):

• si la température extérieure est égale ou supérieure à 22^
• si la température interieure est supérieure d'au moins 2^ par rapport à la température extérieure.

Tarif tempo

Si vous étés en tarif tempo, selon la configuration lors de l'installation, des modes spécifiques peuvent être programmés pour les jours Rouge ou Blancs.

Si vous souhaitez connaître ou modifier ces paramètres, reportez-vous à la "notice d'installation" ou contactez notre service clients ou votre installer.

Lors d'un abaisissement tarifique, le symbole clignote.
Le symbole clignote si vous etes en comport Medio (1^) ou Modereato (-2^) .

Aide

L'objet de ce chapitre est de vous aider à résoudre rapidement les problèmes les plus courants que vous pourriez rencontres sur votre produit lors de l'utilisation. En cas de doute, si le problème persististe ou s'il ne se trouve pas dans cette liste, contactez notre service clients.

Rien n'apparait sur I'écran du boitier d'ambiance.

ll n'y a pas d'alimentation.

Vérifiez votre disjoncteur.

Le symbole I clignote.

Un défaut est détecté sur l'installation.

Appuyez sur la touche pour consulter le ou les défauts.

L'appareil affiche : dEF et le numéro 6 ou 7.

Il y a un besoin sur l'appareil ou l'installation.

Contactez votre installer ou notre service clients.

L'appareil affiche : dEF et un autre numero

Il y a un besoin sur l'apparéil qui nécessite un return auprès de notre service après-venture.

Les éléments de chauffe sont en Hors-Gel

Voues etes sur le mode programmation,le mode absence ou le reglage de l'heure.

Tournez la molette pour selectionner un autre mode.

Aide

Le symbole et clignotent.

Vousetes en abaisissement tarifaire.

Reportez-vous au chapitre Tarif tempo.

Lors du réglage de l'heure, le réglage des jours n'est pas proposé.

You estes en programmation journaliere.

Si vous souhaitez passer à une programmation hebdomadaire, reportez-vous à la notice d'installation ou contactez votre instal-. lateur ou notre service clients.

La température affichée ne correspond pas à la température mesurée dans la piece (thermomètre).

Reportez-vous à la notice d'installation ou contactez votre installerateur ou notre service clients.

L'appareil affiche HEAT

Votre plancher ou plafond rayonnant électrique est en mode "chauffage progressif".

Si vous souhaitez connaître le nombre de jours restants, appuyez sur la touche i.

Pb --- apparait a I'ecran.

Problème sur le raccordement d'un élément de chauffe.

Contactez votre installer ou notre service clients.

L'appareil est sur le réglage de l'heure.

Il y a eu une coupure secteur pendant plus de 2 heures.

Réglez l'heure. Tous les autres réglages ont été conservés.

L'appareil affiche --- au lieu de la température mesure par chaque sonde MINOR 500.

Il y a un problème de communication avec les sondes.

Contactez votre installer ou notre service clients.

La consommation affichée par l'appareil ne correspond pas à la consommation figurant sur le relevé du fournisseur d'électricité.

Pour vérifier le coût du Kwh par période tarifique, reportez-vous à la notice d'installation ou contactez votre installer ou notre service clients.

A noter : la consommation affichée sur votre apparéil est une valeur indicative non contractuelle et ne saurait en aucun cas se substituer à la consommation figurant sur le relevé de votre fournisseur d'électricité.

Vous possédez une sonde extérieure radio et vous souhaitez que votre apparéil affiche de façon permanente la température extérieure, au lieu de la température ambiente.

Reportez-vous à la configuration "Type d'affichage pendant le mode AUTO" de la "notice d'installation" ou contactez notre service clients ou votre installer.
