DELTA DORE TYBOX 120 - Thermostat

TYBOX 120 - Thermostat DELTA DORE - Notice d'utilisation et mode d'emploi gratuit

Retrouvez gratuitement la notice de l'appareil TYBOX 120 DELTA DORE au format PDF.

📄 6 pages Français FR ⬇ Télécharger 💬 Question IA ❓ 13 questions ⚙️ Specs
Notice DELTA DORE TYBOX 120 - page 1
1 / 6
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
Marque DELTA DORE
Modèle TYBOX 120
Type de produit Thermostat programmable hebdomadaire
Alimentation Piles (non fournies)
Dimensions (approx.) 80 x 80 x 24 mm
Poids (approx.) 100 g (sans piles)
Fonctions principales Programmation hebdomadaire, modes Confort, Économie, Hors-gel, Arrêt, dérogation, affichage température
Température Confort par défaut 19 °C
Température Économie par défaut 16 °C
Température Hors-gel par défaut 7 °C
Type de programmation Hebdomadaire (personnalisable par jour)
Affichage Numérique LCD
Réglage de l'heure Oui, via le sélecteur
Entretien et nettoyage Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité Fonction Hors-gel anti-gel, pas de pièces exposées à la tension secteur (alimentation piles)
Pièces détachées et réparabilité Piles (type AA/LR6). Pas d'autres pièces détachables par l'utilisateur.
Indice de protection IP20 (usage intérieur)
Température de fonctionnement 0 °C à 40 °C
Compatibilité Chaudière, convecteurs, radiateurs eau chaude (avec robinets thermostatiques)
Affichage de la température ambiante Oui, en appuyant sur la touche dédiée
Nombre de programmes 1 programme hebdomadaire modifiable

FOIRE AUX QUESTIONS - TYBOX 120 DELTA DORE

Comment régler l'heure sur le Tybox 120 ?
Placez le sélecteur sur la position de réglage de l'heure (appuyez sur le bouton correspondant). Utilisez les touches + ou - pour avancer ou reculer l'heure. Un appui bref avance d'une minute, un appui maintenu accélère. Pour les modèles hebdomadaires, chaque passage à 24h00 permet de changer le jour. En mode réglage de l'heure, le chauffage est à l'arrêt.
Comment passer en mode Confort permanent ?
Tournez le sélecteur sur le symbole Confort (soleil). La température Confort par défaut est 19°C. Vous pouvez la modifier avec les touches + ou - tant que le sélecteur est sur cette position.
Comment configurer la programmation hebdomadaire ?
Placez le sélecteur sur PROG. Le programme du lundi s'affiche, le premier créneau horaire clignote. Appuyez sur la touche + pour une heure de Confort, sur - pour une heure d'Économie. Répétez pour chaque créneau horaire. Appuyez sur OK pour valider et passer au jour suivant. Pour terminer, replacez le sélecteur sur AUTO.
Comment utiliser la fonction dérogation ?
En mode AUTO ou PROG, appuyez sur la touche dédiée pour modifier temporairement la température jusqu'au prochain changement de programme. La période de dérogation et le symbole Confort clignotent. Pour annuler, rappuyez sur la même touche.
Que faire si le thermostat ne s'allume pas ?
Vérifiez les piles : insérez deux piles neuves de type AA/LR6 en respectant les polarités. Si le problème persiste, contactez le service après-vente.
Comment visualiser la température ambiante ?
En mode automatique ou dans les modes permanents (sauf programmation), appuyez brièvement sur la touche d'affichage (généralement marquée d'un œil ou d'une flèche). La température ambiante s'affiche momentanément.
Comment régler la température de consigne en mode Confort ou Économie ?
Tournez le sélecteur sur le mode souhaité (Confort, Économie ou Hors-gel). Utilisez les touches + ou - pour ajuster la température. La modification est immédiate.
Le Tybox 120 fonctionne-t-il sur secteur ?
Non, le Tybox 120 est alimenté par piles (2 piles AA/LR6). Il n'est pas raccordé au secteur. Cela permet une installation flexible sans fil.
Comment nettoyer le thermostat ?
Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de produits abrasifs, de solvants ou de liquides. Évitez tout contact avec l'eau.
Que faire en cas d'absence prolongée ?
Placez le sélecteur sur le mode Hors-gel (flocon). La température minimale de 7°C est maintenue pour éviter les dégâts dus au gel. Vous pouvez ajuster cette température entre 5°C et 10°C.

Questions des utilisateurs sur TYBOX 120 DELTA DORE

3 questions sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Le thermostat DELTA DORE TYBOX 120 permet-il à la chaudière de fonctionner si le contact C1 est réglé à 0 ?
FAQ fréquente - 30/01/2026
Réponse Notice-Facile

Le paramètre C1 du thermostat DELTA DORE TYBOX 120 ne contrôle pas le fonctionnement de la chaudière. C1 est un paramètre de configuration d'affichage, situé dans le mode configuration du guide d'installation. Il détermine uniquement ce que le thermostat affiche sur son écran LCD en mode automatique (AUTO).

Quand C1 est réglé à 0 (valeur par défaut) : le thermostat affiche en permanence la consigne de température, c'est-à-dire la température programmée que vous avez définie. C'est le mode d'affichage standard. À l'inverse, si C1 était réglé à 1, l'écran afficherait la température ambiante réelle mesurée dans la pièce.

Impact sur la chaudière : Ce paramètre C1 est totalement indépendant du fonctionnement du système de chauffage. La chaudière fonctionnera normalement selon le programme hebdomadaire défini et selon les températures configurées (Confort, Économie, Hors-gel), quel que soit le réglage de C1. Ce dernier n'affecte que ce que vous voyez à l'écran, pas la commande de contrôle envoyée à votre chaudière.

Si votre chaudière ne se déclenche pas, la cause serait ailleurs : vérifiez le mode sélectionné sur le thermostat (assurez-vous qu'il n'est pas en position Arrêt), les températures de consigne configurées, l'alimentation correcte du thermostat par piles (2 x AA pour le TYBOX 120), ou la connexion physique des fils entre le thermostat et votre chaudière.

Répondre (soyez le premier)
À quoi sert le contact C1 sur le thermostat DELTA DORE TYBOX 120 ?
FAQ fréquente - 30/01/2026
Réponse Notice-Facile

Le contact C1 sur le thermostat DELTA DORE TYBOX 120 joue un rôle clé dans la gestion de votre système de chauffage ou de refroidissement. Voici ses principales fonctions :

  • Activation d'un appareil : Le contact C1 permet d'activer ou de désactiver un appareil de chauffage (comme une chaudière) ou de refroidissement (comme un climatiseur) selon les réglages de température définis sur le thermostat.
  • Régulation de la température : En fonction de la température ambiante et des consignes programmées, le thermostat utilise le contact C1 pour maintenir la température souhaitée dans la pièce.
  • Fonctionnement automatique : Lorsque la température détectée est inférieure ou supérieure à la température de consigne, le thermostat active ou désactive automatiquement le contact C1 afin d'ajuster le fonctionnement de l'appareil connecté.

En résumé, le contact C1 est essentiel pour contrôler efficacement votre système de chauffage ou de climatisation, garantissant ainsi un confort thermique optimal dans votre intérieur.

Répondre (soyez le premier)
Comment paramétrer le contact C1 sur le thermostat DELTA DORE TYBOX 120 ?
FAQ fréquente - 30/01/2026
Réponse Notice-Facile

Le contact C1 sur le thermostat DELTA DORE TYBOX 120 est un paramètre de configuration permettant de définir le mode d'affichage de la température et le comportement du thermostat. Spécifiquement, C1 permet d'inverser l'affichage pour afficher la température ambiante réelle au lieu de la consigne de température en mode automatique (AUTO, PROG 1, 2 ou 3). Ce paramètre doit être réglé lors de la mise en service du produit selon vos préférences d'affichage.

Pour paramétrer C1, vous devez accéder au mode configuration du thermostat. Mettez le sélecteur sur la position correspondant au mode configuration (illustré par une clé sur le boîtier). Appuyez sur le bouton approprié pour naviguer jusqu'au paramètre C1. Avec les touches de défilement (+ et -), sélectionnez la valeur souhaitée : réglez C1 sur 0 pour afficher la consigne de température en mode automatique, ou sur 1 pour afficher la température ambiante réelle en mode automatique. Une fois le paramètre choisi, validez en appuyant sur OK ou en retournant le sélecteur à la position AUTO.

Si votre installation comporte plusieurs contacts ou sorties configurables (C2, C3, etc.), notez que le TYBOX 120 permet de piloter les équipements de chauffage à partir de la sortie de commande principale. Dans les systèmes avec récepteurs Delta Dore compatibles (comme un récepteur Fil Pilote), le contact C1 assure la transmission du signal de demande de chauffage vers votre chaudière gaz, fioul ou votre système de convecteurs électriques.

Pour vérifier que le paramétrage fonctionne correctement, placez le thermostat en mode automatique et observez l'affichage. L'écran doit maintenant montrer soit la consigne (température programmée) soit la température ambiante selon le paramétrage C1 que vous avez choisi. Si vous souhaitez modifier ultérieurement cette configuration, vous pouvez revenir au mode configuration à tout moment en repositionnant le sélecteur sur la clé.

Répondre (soyez le premier)

Téléchargez la notice de votre Thermostat au format PDF gratuitement ! Retrouvez votre notice TYBOX 120 - DELTA DORE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TYBOX 120 de la marque DELTA DORE.

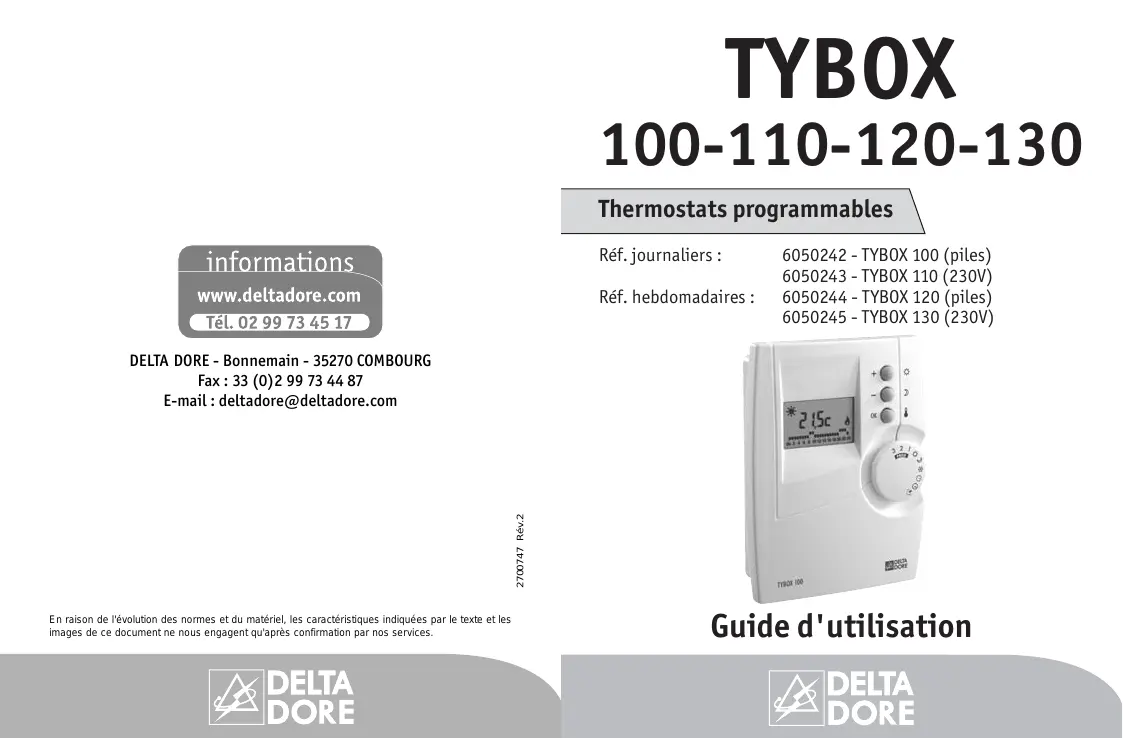

MODE D'EMPLOI TYBOX 120 DELTA DORE

En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services.

Thermostats programmables

Réf.

6050242 - TYBOX 100 (piles)

Réf. hebdomadaires :

6050243 - TYBOX 110 (230V)

6050244 - TYBOX 120 (piles)

6050245 - TYBOX130 (230V)

Guide d'utilisation

Nous vous remercions de nous avoir témoigné votre confiance lors du choix de ce produit auprès de votre installateur.

Ce guide est commun à plusieurs produits dont voici le détail :

  • Tybox 100 : Thermostat programmable journalier, alimentation par piles
  • Tybox 110 : Thermostat programmable journalier, alimentation 230 V
  • Tybox 120 : Thermostat programmable hebdomadaire, alimentation par piles
  • Tybox 130 : Thermostat programmable hebdomadaire, alimentation 230 V

Sommaire

Prétention p 3 Utilisation p 5

Mise à l'heure. p 5 Visualisation de la température ambiante. p 5 Confort permanent. p 6 Économie permanente. p 6 Mode Arrêt p 6 Hors-gel permanent. p 7 Mode automatique (PROG 1, 2, 3 ou AUTO)......... p 7 Dérogation au retour automatique. p 8

Programmation 9

Le sélecteur

Il permet d'accéder à l'ensemble des fonctions du produit :

  • besoin d'un des modes permanents (Hors gel, Confort, Économie, Arrêt)
  • modifier un programme
  • régler les températures (Confort, Économie ou Hors gel)
  • régler l'heure ou configurer le produit.

Tybox 100 et 110 (programmation journalière)

Tybox 120 et 130 (programmation hebdomadaire)

Les températures pré-définies

Pour plus de simplicité, ce thermostat utilise 3 températures pré-défines par l'utilisateur : Confort, Economie et Hors-Gel

En fonction de la saison et de votre activité, vous pouvez désirer leur utilisation de manière permanente ou alternée.

Fonctionnement normal

En utilisation normale, le thermostat régule la température en fonction de vos besoins. Il mesure la température ambianté et désiste de déclencher la mise en marche ou l'arrêt du chauffage.

Le témoin de chauffage indique que le thermostat autorise l'enclenchement de la chaudière ou des convecteurs.

Sur le récepteur, le témoin s'allume au même moment.

DELTA DORE TYBOX 120 - Fonctionnement normal - 1

En cas d'utilisation avec des convecteurs ou des radiateurs eau chaude avec robinets thermostatiques, la température de confort de la pièce est directement déterminée par le réglage sur l'élément de chauffe (voir § "Mise en service" du guide d'installation : C2).

Mise à l'heure

Mettez le sélecteur sur

Appuyez sur ou pour régler l'heure.

uniquement pour

Tybox 120 et 130

Appui bref : avance au pas de 1 minute

Appui maintenu : avance rapide

DELTA DORE TYBOX 120 - Mise à l'heure - 1

Dans le cas des Tybox 120 et 130

(programmation hebdomadaire), chaque passage à 24h00 vous permet de changer de jour.

Dans le mode "réglage de l'heure", le chauffage est à l'arrêt.

Visualisation de la température ambiente

En fonctionnement normal (modes automatique ou

PROG 1, 2, 3, Confort, Économie et Hors-Gel), le thermostat affiche la température choisie (consigne).

Dans tous les modes sauf PROG

(120-130), vous pouvez visualiser la température ambianté momentanément en appuyant sur la touche ⑧.

19:2c

Il est possible d'inverser cet affichage, c'est-à-dire d'afficher la température ambiantes en mode automatique. Pour cela, se reporter au mode configuration C1 du guide d'installation.

Confort permanent

Température à utiliser lorsque vous êtes chez vous (pré-réglée à 19°C).

Utilisation :

Mettez le sélecteur sur

DELTA DORE TYBOX 120 - Confort permanent - 1

Appuyez sur () ou

DELTA DORE TYBOX 120 - Confort permanent - 2

pour modifier la température.

Économie permanente

Température à utiliser lorsque vous êtes hors de votre habitation ou pendant la nuit (pré-régée à 16°C).

Une température de confort minimum est maintenue, permettant des économies d'é.

DELTA DORE TYBOX 120 - Économie permanente - 1

Utilisation :

0h24681012141618202224

Mettez le sélecteur sur

Appuyez sur ou pour modifier la température.

Arrêt

Mise en arrêt pour stopper le chauffage durant l'éte.

Utilisation :

Mettez le sélecteur sur (1).

Le chauffage ne se déclenchera plus, quel que soit la température.

DELTA DORE TYBOX 120 - Arrêt - 1

Hors-gel permanent

Température minimum pour éviter les risques dus au gel (pré-réglée à 7°C), à utiliser lors d'absences prolongées.

Utilisation :

Mettez le sélecteur sur

DELTA DORE TYBOX 120 - Hors-gel permanent - 1

Appuyez sur ou pour modifier la température.

Mode automatique (AUTO ou PROG 1,2,3)

En mode automatique, le programme désigne heure par heure la bonne température : Confort ou Economie.

Mettez le sélecteur sur AUTO (120-130) ou PROG 1, 2 ou 3 (100-110).

La configuration du programme s'affiche et la tranche horaire courante clignote.

DELTA DORE TYBOX 120 - Mode automatique (AUTO ou PROG 1,2,3) - 1

Pour régler les températures Confort et Economie, mettez le sélecteur sur ② ou ③ et réglez la température à l'aide des touches ④ ou ⑤.

Dérogation à retard automatique

À partir du mode AUTO (120-130) ou PROG 1, 2 ou 3 (100-110), vous pouvez modifier la température jusqu'au prochain changement du programme.

Le thermostat suit le programme en cours. Il est 12h, le thermostat régule sur la température Économie.

DELTA DORE TYBOX 120 - Dérogation à retard automatique - 1

Vous souhaitez avoir du confort, appuyez sur la touche

DELTA DORE TYBOX 120 - Dérogation à retard automatique - 2

La période de dérogation ainsi que le symbole Confort clignotent au bout de 3 sec.

Pour annuler la dérogation, appuyez sur la touche.

Pour tybox 100-110 (journaliers)

Mettez le sélecteur sur PROG 1, 2 ou 3 selon le programme à modifier.

Appuyez environ 3 sec. sur la touche OK jusqu'à ce que le

programme s'affiche.

Le 1er créneau horaire clignote.

Appuyez sur ① pour 1h de Confort.

Appuyez sur ① pour 1h d'économie.

Recommencez pour chaque créneau horaire.

Appuyez sur pour valider.

DELTA DORE TYBOX 120 - Pour tybox 100-110 (journaliers) - 1

Pour tybox 120-130 (hebdomadaires)

Le programme hebdomadaire est pré-enregistré et peut être personnalisé à tout moment :

Mettez le sélecteur sur PROG.

Le programme du lundi s'affiche et le 1er créneau horaire clignote.

Appuyez sur ① pour 1h de Confort.

Appuyez sur ① pour 1h d'économie.

Recommencez pour chaque créneau horsaire.

Appuyez sur pour valider et passer au jour suivant.

Pour revenir en mode automatique, mettez le sélecteur sur AUTO.

DELTA DORE TYBOX 120 - Pour tybox 120-130 (hebdomadaires) - 1

Exemple : modifiez la programmation du mercredi pour avoir une température comport de 13h l'après-midi à 22h le soir.

PROG : mode programmation,

2X : sélectionnez Mercredi,

13 X : le matin avant 13 h en Économie,

9 × : 13h à 22h en Confort,

2X:22hàminuit enEconomie,

1X: validez le réglage,

AUTO: revenez en mode automatique.

DELTA DORE TYBOX 120 - Pour tybox 120-130 (hebdomadaires) - 2

Programmation rapide (uniquement pour 120-130)

Vous pouvez affecter au jour suivant la même programmation que le jour en cours.

Programme du lundi effectué.

Pour appliquer au mardi le programme du lundi, appuyez environ 2 sec. sur la touche OK. Le programme est recopié.
