Type de produit	Pédale multi-effets Overdrive/Distorsion
Marque	ROLAND
Modèle	OS-2
Dimensions (L x H x P)	70 x 55 x 125 mm
Poids	400 g
Alimentation	Pile 9 V (incluse) ou adaptateur secteur PSA (optionnel)
Consommation électrique	9 V CC, 102 mA
Contrôles	Color, Drive, Tone, Level
Commutateur	Pédale ON/OFF
Indicateur	CHECK (état effet et niveau pile)
Entrée	Jack 6,35 mm (Input)
Sortie	Jack 6,35 mm (Output)
Impédance d'entrée	1 MΩ
Impédance de sortie	>10 kΩ
Bruit d'entrée équivalent	< -100 dBm (IHF-A)
Fonctions principales	Overdrive asymétrique, distorsion, mélange via Color
Remplacement pile	Oui, par vis avant
Adaptateur secteur recommandé	BOSS PSA série
Entretien et nettoyage	Chiffon sec, éviter humidité et poussière
Précautions de sécurité	Utiliser uniquement adaptateur spécifié ; débrancher si inutilisé longtemps

FOIRE AUX QUESTIONS - OS-2 ROLAND

Comment remplacer la pile de la OS-2 ?

Desserrez la vis avant de la pédale, relevez le couvercle, retirez l'ancienne pile, débranchez-la, puis connectez la nouvelle pile (9 V) en respectant la polarité, replacez-la et refermez le couvercle en serrant la vis.

Comment régler la OS-2 pour un overdrive clair ?

Réglez DRIVE à un niveau faible (9h), TONE à midi, COLOR en butée anti-horaire (overdrive pur), puis ajustez LEVEL pour égaliser le volume avec le son bypass.

Que signifie la commande COLOR ?

La commande COLOR mélange les effets overdrive (tournée à fond dans le sens anti-horaire) et distorsion (tournée à fond dans le sens horaire). En position médiane, vous obtenez un mix des deux.

Puis-je utiliser la OS-2 avec un ampli à transistors ?

Oui, la pédale fonctionne avec tout amplificateur de guitare. Elle a été conçue pour simuler le son d'un ampli à lampes, mais elle s'adapte à tout type d'ampli.

Quel est l'ordre de branchement recommandé dans un pedalboard ?

Placez la OS-2 de préférence en début de chaîne, après la guitare et avant les pédales de modulation ou de delay. L'ordre peut varier selon vos goûts, mais l'overdrive/distorsion se met généralement avant les effets temporels.

Que faire si l'indicateur CHECK ne s'allume pas ?

Vérifiez d'abord la pile (remplacez-la si nécessaire) ou branchez l'adaptateur secteur. Assurez-vous que la guitare est branchée dans la prise INPUT car elle active l'alimentation. Si le problème persiste, contactez le service après-vente.

Quelle différence entre overdrive et distorsion sur la OS-2 ?

L'overdrive produit une saturation douce et naturelle, simulant un ampli poussé. La distorsion offre un gain plus élevé et un son plus agressif, avec un sustain accru. La commande COLOR permet de passer de l'un à l'autre ou de les combiner.

Comment obtenir un son saturé lourd avec la OS-2 ?

Réglez DRIVE à fond (sens horaire), COLOR en butée horaire (distorsion pure), TONE vers le haut pour plus d'aigus, et ajustez LEVEL pour le volume souhaité.

La pédale fonctionne-t-elle sans pile si j'utilise un adaptateur secteur ?

Oui, vous pouvez retirer la pile et utiliser uniquement l'adaptateur secteur BOSS PSA (optionnel). Branchez l'adaptateur dans la prise dédiée, la pédale s'alimentera sans pile.

Comment nettoyer la OS-2 ?

Utilisez un chiffon doux et sec pour essuyer la pédale. N'utilisez pas de produits chimiques, d'alcool ou de diluants. Évitez l'humidité excessive et rangez-la dans un endroit sec.

MODE D'EMPLOI OS-2 ROLAND

Merci et félicitations pour votre choix de l'OS-2 OVERDRIVE/DISTORTION BOSS. Pour vous assurer un fonctionnement correct et des années d'utilisation sans problème, veuillez prendre le temps de lire la totalité de ce manuel avant de commencer l'utilisation.

• Saturation (Overdrive) et distorsion ont été combinées en une seule pédale d'effet compacte.
• Vous disposez d'une foule de possibilités de création de nouveaux sons par l'association de sons saturés et avec distorsion.
• La pédale est dotée d'une commande COLOR qui vous permet d'ajuster la proportion de chaque effet.
• Une saturation quionne réellement comme celle d'un gros ampli à lampes est créée par le circuit de saturation asymétrique propre à BOSS incorporé dans la pédale.

Tous droits réservés. Aucune partie de cette publication ne peut être reproduite sous aucune forme sans la permission écrite de Roland Corporation.

1. Prise pour adaptateur secteur

Accepte la connexion d'un adaptateur secteur (optionnel, série PSA BOSS). En utilisant l'adaptateur secteur, vous pouvez jour sans vous soucier de l'état de la pile.

• Si vous devez utiliser un adaptateur secteur, veillez à utiliser le modèle spécifique (série PSA BOSS). L'emploi de tout autre adaptateur peut entraîner des dommages ou un mauvais fonctionnement, voir choc électrique.

2. Indicateur CHECK

Cet indicateur donne le statut ON/OFF de l'effet, et se double d'un indicateur de niveau de pile. L'indicateur s'allume quand l'effet est actif. Si l'un des capteurs s'affaiblit ou ne s'allume plus alors que l'effet est actif, la pile est bientôt épuisée et doit être immédiatement remplacée. Bouton LEVEL

Ce bouton charnières

Ce bouton change le volume du son d'effet. Le tourner dans le sens des aiguilles d'une montre

augmente le volume et le tourner en sens inverse le diminue. Par conséquent, ce bouton peut être

efficacement utilisé pour ajuster la balance de volume du son d'effet et du son direct.

Commande TONE

Ajuste la balance entre distorsion et

saturation. La proportion du son avec

distorsion est augmentée quand on tourne ce

Ajustez la tonalité du son d'effet. Tourner ce bouton dans le sens des aiguilles d'une montre augmente les hautes fréquences, donnant un son plus agressif. La rotation en sens inverse coupe les hautes fréquences, donnant un son plus doux. PRISE OUTPUT Cette prise envoie le signal à l'amplificateur ou autre unité d'effet. Commutateur de la pédale Presser cette pédale commute l'effet ON ou OFF. VIS DU COMPARTIMENT DE PILE Cette vis est à desserrer pour ouvrir la pédale afin de remplacer la pile. Pour des instructions sur la façon de remplacer la pile, veuillez-vous référer à "Changement de la pile". Ne retirez pas la vis de la pédale pour ne pas risquer de la perdre. Bouton COLOR bouton dans le sens des aiguilles d'une montre. Dans le cas contraire, la proportion du son sature est augmentée. Quand le bouton est tourné vers l'une ou l'autre des extrêmes, vous n'obtenez que l'effet distorsion ou que l'effet saturation. Bouton DRIVE Ajuste l'intensité saturation/distorsion. Quand on tourne bouton dans le sens des aiguilles d'une montre, la distorsion s'amplifie, donnant un son très dur. À l'inverse, la distorsion est réduite. PRISE INPUT Connectez une guitare ou un autre instrument de musique électronique à cette prise. * La prise d'entrée est équipée d'un commutateur d'alimentation. Quand une fiche y est insérée, la pédale est mise sous tension. Quand elle est retirée, la pédale est mise hors tension. Quand la pédale n'est pas utilisée, tout cordon doit être déconnecté.

* Insérer une fiche dans la prise INPUT mettra automatiquement l'unité sous tension.

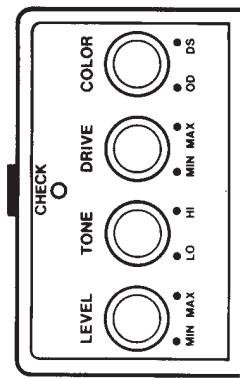

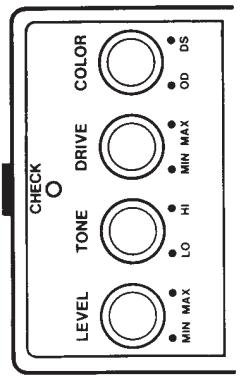

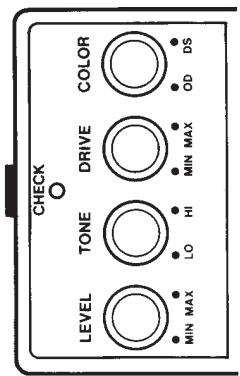

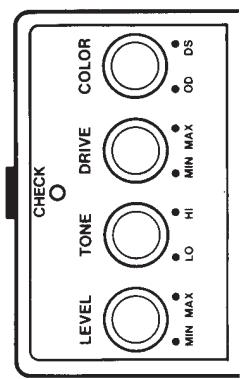

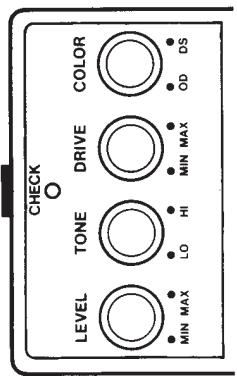

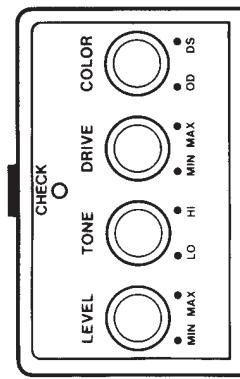

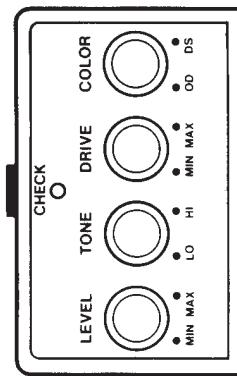

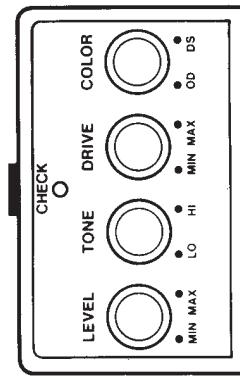

1. Une fois que vous avez connecté tous les cordons, les boutons de la façade doivent être réglés comme illustré.
2. Assurez-vous toujours de baisser le volume de votre amplificateur avant de connecter ou déconnecter tout cordon.

1. Enforcez le commutateur de la pédale, pour activer l'effet (l'indicateur CHECK s'allume).

1. Avec le bouton LEVEL, ajustez le volume de ce qui est entendu quand l'effet est actif. Ce volume doit être réglé pour qu'il n'y ait pas de différence, que l'effet soit actif ou non.

1. Avec le bouton DRIVE, ajustez l'intensité d'application de l'effet. Plus vous tournez dans le sens des aiguilles d'une montre, plus grande devient la distorsion.

1. Avec le bouton TONE, ajustez la tonalité du son entendu quand l'effet est actif. Plus vous tournez dans le sens des aiguilles d'une montre, plus les aigus sont accentués, et plus agressif devient le son.

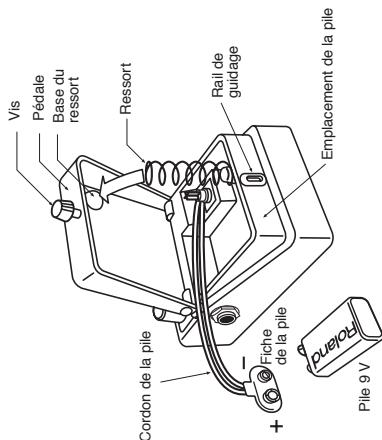

Changement de la PILE

Quand l'indicateur s'affaiblit ou ne s'allume plus du tout alors que l'unité est sous tension, cela signifie que la pile est épuisée et doit être remplacée. Remplacez la pile en suivant les étapes ci-dessous.

1. Desserrez la vis à l'avant de la

pédale et relevez le couvercle de cette dernière pour l'ouvrir.

• La vis peut être laissée dans la pédale lors du changement de la pile.
• Retirez la pile de son emplacement

et déconnectez la fiche qui la retient.

Connectez la fiche à la nouvelle pile.

et placez celle-ci dans son

emplacement.

• Veillez à respecter la polarité (+/-).
• Faites glisser le ressort sur sa base

refermez la pédale.

• Evitez de pincer le cordon de pile dans le
• Ensuite, insérez la vis dans le rail de guidage et serrez-la correctement.

Remarques importantes

Lorsque vous utilisez un adaptateur secteur, n'utilisez que le modèle spécifique (série PSA). L'emploi de tout autre adaptateur secteur pourrait entraîner des dommages, un mauvais fonctionnement voire un choc électrique. - L'alimentation nécessaire à cette unité est indiquée sur sa plaque d'identification (face arrière). Assurez-vous que la tension fournie par votre installation satisfait ces besoins. - Si l'unité doit rester inutilisée durant une longue période, débranchez le cordon d'alimentation. - Ne soumettez pas l'unité à des températures extrêmes (comme par exemple à l'exposition directe au soleil dans un véhicule fermé). Évitez de l'utiliser ou de la stocker dans des zones poussiéreuses ou humides ou encore sujettes à de hauts niveaux de vibration.

Alimentation. Pile 9 V (1), adaptateur secteur (PSA-120, 220 ou 240)

BOSS, optionnel) Consommation.9 V (102 mA) Commandes.... Color, Drive, Tone, Level Commutateur. Effect ON/OFF Indicateur. Indicateur de contrôle de pile (sert également à visualiser si la pédale est en ou hors service) Prises. Entree (Input), sortie (Output), adaptateur secteur Bruit d'entrée équivalent.... moins de -100 dBm (IHF-A) Impedance d'entree 1 MΩ Impedance de sortie...... plus de 10 kΩ Dimensions.70 (L) x 55 (H) x 125 (P) mm Poids 400g

• Caractéristiques et/ou apparence sont sujettes à modification sans préavis.
