De plus, afin de pouvoir tirer parti de ses nombreuses fonctionnalités, nous vous conseillons de lire attentivement et préalablement l’ensemble de ce manuel. Conservez-le en lieu sûr afin de pouvoir vous y reporter ultérieurement. Copyright © 2003 Roland CORPORATION Tous droits réservés. La reproduction de tout ou partie de ce manuel sous quelque forme que ce soit est strictement interdite sans l’accord préalable de Roland CORPORATION.
À propos des mentions AVERTISSEMENT Le symbole signale des instructions ou des avertissements importants dont le sens précis est fourni par l'icône situé au centre du triangle. Dans le cas cicontre, il s'agit de précautions ou d'avertissements
Signale des instructions avertissant l'utilisateur d'un risque de blessures ou de dommages matériels si l'appareil n'est pas utilisé correctement. * « Dommages matériels » fait référence aux dommages ou aux conséquences sur les bâtiments et le mobilier ainsi qu'aux animaux domestiques ou de compagnie.
(rayonnement direct du soleil, système de chauffage), • humides (salles de bains etc.) • mouillés • exposés à la pluie • poussiéreux • soumis à un fort niveau de vibrations.
être enlevés ou ne doivent pas être touchés. Leur nature est indiquée par l'icône situé au centre du cercle. Dans le cas ci-contre, il signale que l'appareil ne doit pas être démonté. Le symbole ● signale des éléments qui doivent être manipulés ou mobilisés. Leur nature est indiquée par l'icône situé au centre du cercle. Dans le cas ci-contre, il signale que le cordon d'alimentation doit être débranché de la prise secteur.
• l’appareil a été exposé à la pluie • l’appareil ne semble pas fonctionner normalement ou présente des performances dégradées .
351 Réglage du capteur hexaphonique8 Fixation du capteur hexaphonique 9 Fixation du capteur à l’aide d’adhésif double-face 9 Fixation du capteur par vissage 12 Fixation du capteur par son support 13

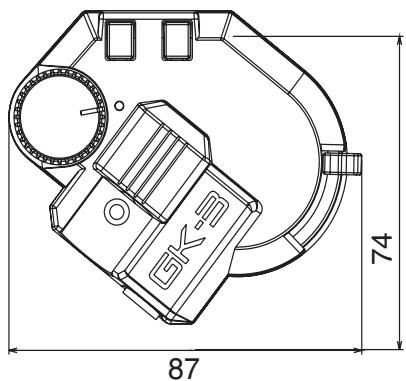

Fixation de l’unité de contrôle .14 Réglage de la longueur du câble du capteur 14 Fixation avec le support 15 Fixation à l’aide d’adhésif double-face et d’une vis 16

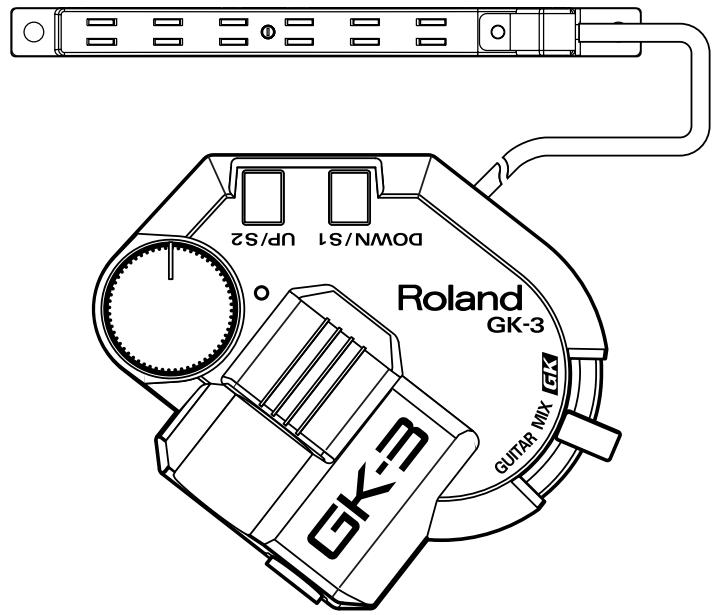

Caractéristiques 19 • Le GK-3 est fourni avec une large palette d’accessoires et de systèmes de fixation qui permettent de l’adapter de la manière la plus élégante et la plus sûre à une grande variété de modèles de guitares. • Ses sélecteurs permettent de contrôler la plupart des fonctions des appareils qui peuvent lui être reliés.
Roland garantit le GK-3 (et tous les éléments qui le composent) contre tout défaut matériel ou de fabrication. Adressez-vous à votre centre de maintenance agréé le plus proche en cas de besoin. Roland ne peut par contre en aucun cas être tenu pour responsable d’éventuels dommages résultant de vos tentatives d’installation ou de désinstallation du GK-3 sur votre guitare. Si vous ne pensez pas avoir les compétences nécessaires pour installer correctement le capteur ou son unité de contrôle (en particulier si des percements sont nécessaires), adressez-vous à votre revendeur ou au centre de maintenance agréé le plus proche. 220

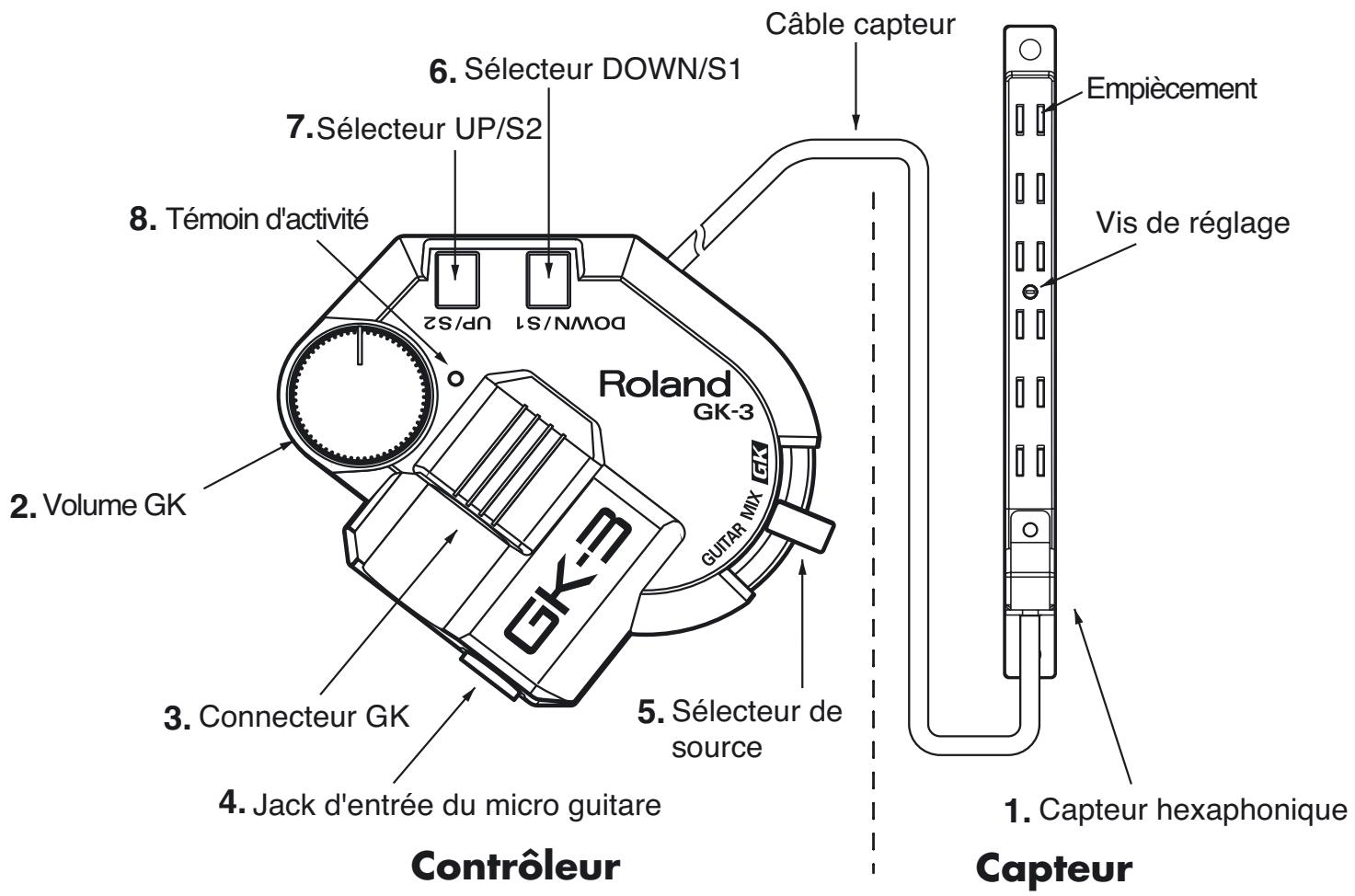

Permet de passer du son de l’unité GK au son de guitare normal.
Ce jack permet de ramener le signal du micro normal de la guitare dans le GK-3. Effectuez le branchement avec le jack standard fourni avec le GK-3.
également le fonctionnement de ce sélecteur. Reportez-vous au mode d’emploi de l’appareil concerné.
7. Sélecteur UP/S2 La fonction des sélecteurs S1 et S2 varie selon le type d’unité GK reliée au capteur. Reportez-vous au mode d’emploi de l’appareil concerné.
Signale que le GK-3 est alimenté. Cette alimentation est fournie par l’appareil compatible branché sur le GK3 par le câble GK. Il n’y a besoin d’aucune autre source d’énergie, ni piles ni alimentation externe. 5
Le GK-3 peut être fixé et utilisé sur n’importe quelle guitare traditionnelle, qu’elle soit électrique ou acoustique. Lisez attentivement les précautions ci-après avant de procéder à son installation.
• N’utilisez pas le GK-3 avec des guitares 12 cordes ou avec des guitares présentant une configuration inhabituelle ou personnalisée, ou encore avec des guitares à cordes nylon ne comportant pas d’âme métallique. Ce capteur ne donnera pas de bons résultats avec de tels instruments. • Procédez à tous les réglages propres de la guitare (manche, hauteur des cordes etc.) avant d’installer le GK-3. • Dans la mesure du possible, effectuez une présentation préalable du capteur hexaphonique et du module de contrôle sur la guitare avant de les fixer définitivement, et vérifiez que cette installation ne pose aucun problème matériel. • Si vous choisissez de procéder par vissage pour la fixation de l’unité de contrôle, nous vous conseillons d’utiliser dans un premier temps le support spécial pour confirmer que son positionnement ne pose aucun problème pour jouer et de n’effectuer le vissage qu’ensuite.
Son retrait tardif pourrait également ne pas être possible sans endommager la finition de l’instrument. Cet adhésif n’est en fait destiné qu’à une utilisation temporaire, dans le but de déterminer la position optimale de l’unité de contrôle. • Sur certaines guitares l’espace libre entre le chevalet et le premier micro peut être trop faible pour permettre l’installation du capteur hexaphonique. Il peut alors être nécessaire de procéder à une modification de l’instrument en éloignant du chevalet. Adressez-vous à votre revendeur pour ce type d’intervention.
À la réception de l’appareil, confirmez la présence dans l’emballage des éléments suivants: fig. (Accessories)

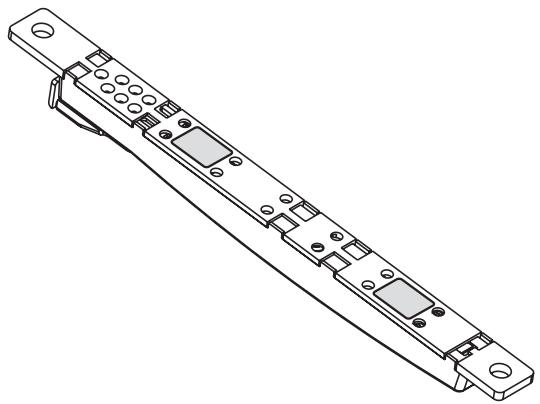

La surface de la « touche » d’une guitare n’est en général pas plane mais décrit une courbe plus ou moins marquée entre la première et la sixième corde, courbe qui est d’ailleurs suivie grossièrement par ces cordes sur le chevalet. Le capteur hexaphonique utilise des modules indépendants pour capter les vibrations de chaque corde et des variations de hauteur entre modules et cordes pourraient se traduire par des différences de sensibilité d’une corde à l’autre. Le GK-3 dispose à cet effet d’un mécanisme permettant de suivre la courbure du chevalet et de l’adapter à différents types de guitares.

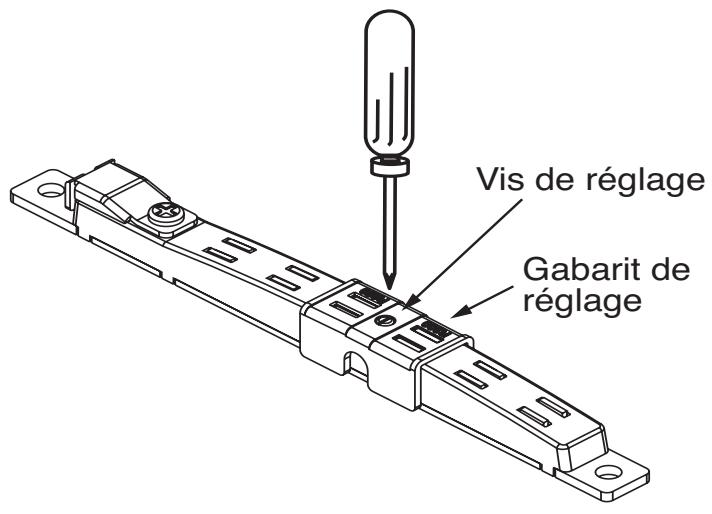

Le gabarit dispose de repères pour les courbes « 250R » et « 300R ». Si la courbe de votre guitare est de type « 250R », réglez l’empiècement sur « 250R » de manière à ce qu’il soit à la même hauteur que la surface du gabarit. Si la courbe est de type « 300R », réglez l’empiècement sur « 300R » de manière à ce qu’il soit à la même hauteur que la surface du gabarit. Quand il est sorti au maximum (vis de réglage à fond dans le sens horaire), l’empiècement atteint environ la valeur 184R et en position complètement abaissée, il va jusqu’à environ 400R. Si la courbe de votre guitare diffère des valeurs standards, commencez par effectuer les réglages les plus proches de sa configuration puis affinez-les une fois que le 8
« montez » l’empiècement, tournez la vis lentement dans le sens horaire et arrêtez-vous au moment où vous commencez à sentir de la résistance. Aller audelà pourrait endommager le mécanisme.
Trois solutions sont proposées pour la fixation du capteur hexaphonique. ● Fixation à l’aide d’adhésif double face (p. 9) C’est la solution la plus simple pour la fixation sur des guitares à table plate. ● Fixation par vissage (p. 12) Cette méthode permet un ajustement fin des capteurs ultérieurement, mais est parfois * *
● Fixation à l’aide du support (p. 13) C’est la méthode la plus simple pour les guitares dont le chevalet est monté sur des vis enfoncées dans le corps de l’instrument.
Ne tordez pas le capteur hexaphonique et manipulez-le avec soin.

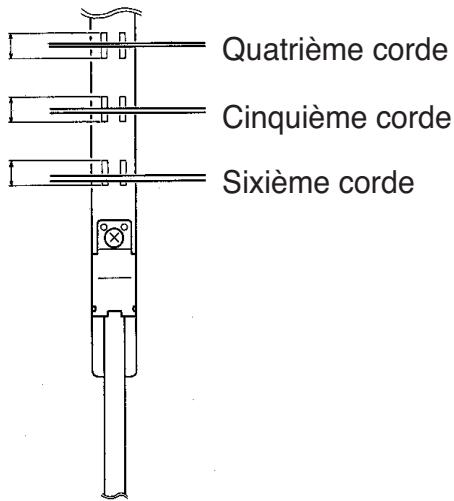

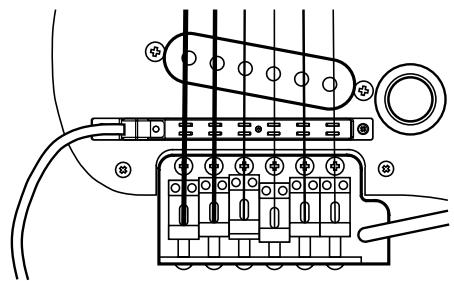

1. Positionnez le capteur entre le corps de la guitare et les cordes et déterminez la position de fixation. Il doit se trouver centré respectivement sur chacune des six cordes, aussi près que possible du chevalet.

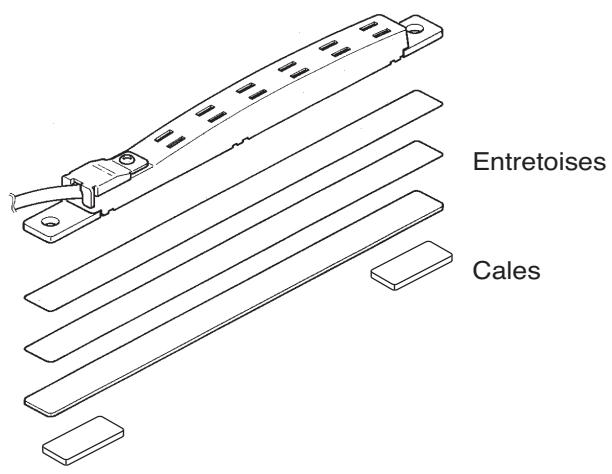

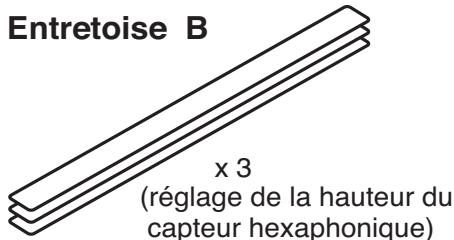

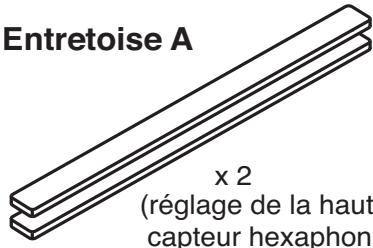

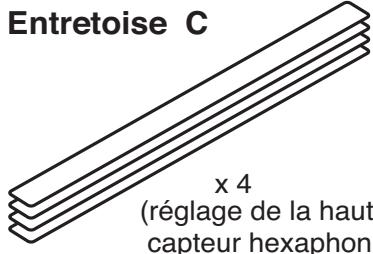

Insérez les entretoises fournies sous le capteur jusqu’à ce qu’il soit à bonne hauteur (ne retirez pas encore la protection de l’adhésif). Trois types sont proposés: « A » (3 mm), « B » (1 mm) et « C » (0,25 mm). Associezles pour atteindre la bonne hauteur. * 4. Enlevez les cordes de la guitare. 5. Retirez le film de protection des entretoises et des cales de compensation et fixez-les ensemble et avec précaution sur la guitare. 6. Remontez les cordes et vérifiez à nouveau la hauteur du capteur. Utilisez le gabarit d’espacement pour vérifier que la distance entre le capteur et les cordes est d’environ 1 mm quand ces cordes sont jouées sur la dernière barrette et vérifiez que les cordes ne touchent pas le micro quand vous jouez. 7. Si la hauteur du capteur n’est pas bonne suivez les étapes ci-après: 1) Examinez attentivement la position du capteur en place et ajoutez les entretoises nécessaires s’il est trop bas ou retirez-en s’il est trop haut. 2) Enlevez les cordes de la guitare. 3) Retirez le capteur hexaphonique de la guitare. *

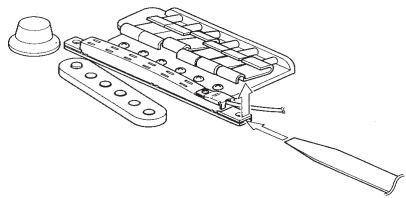

Manipulez le capteur avec prudence: le tordre ou simplement le courber serait susceptible d’en rompre les éléments. Insérez une lame fine et plate (couteau de table ou canif) sous le capteur de la sixième corde puis décolez-le doucement vers l’avant.
(modèle B) sous le capteur.
Reprenez alors les étapes 1 à 8 dans le but de réduire légèrement l’épaisseur des entretoises.

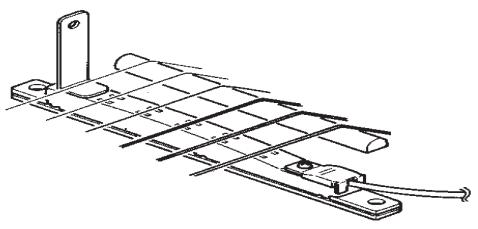

La hauteur du capteur hexaphonique doit être réglée de manière à ce que l’espace entre chaque corde le son capteur soit de 1 mm quand la corde est jouée sur la dernière barrette. Le gabarit d’espacement livré avec le GK-3 est calibré à 1 mm. Placez-le entre capteur et corde comme indiqué sur ce schéma et procédez au réglage de hauteur. fig.1090 (Clearance Gauge)
Les étapes concernant le choix de la position du capteur hexaphonique et sa hauteur sont les mêmes que pour l’installation à l’aide d’adhésif double-face. Reportez-vous à ce sujet p. 9. *
6. Réglez la hauteur du capteur. *
1 mm quand la première et la sixième corde sont jouées sur la barrette la plus basse. Vérifiez cet intervalle avec le gabarit fournit (1 mm).
Reprenez alors les étapes 1 à 8 dans le but de réduire légèrement l’épaisseur des entretoises.

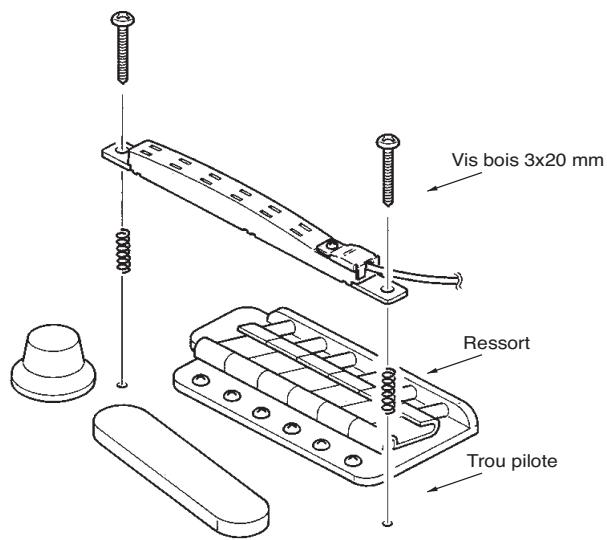

4. Positionnez les ressorts entre les trous pilotes et le capteur comme indiqué sur le schéma ci-dessous, et serrez les vis prévues à cet effet. fig.1100

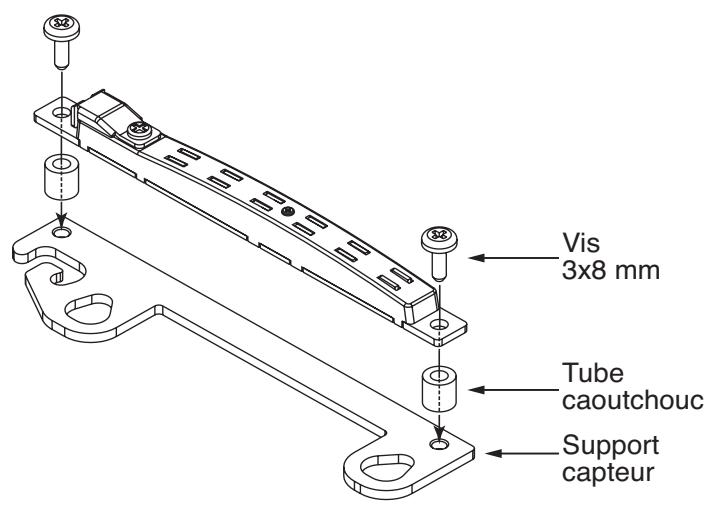

1. Attachez le capteur hexaphonique à son support. fig.1105

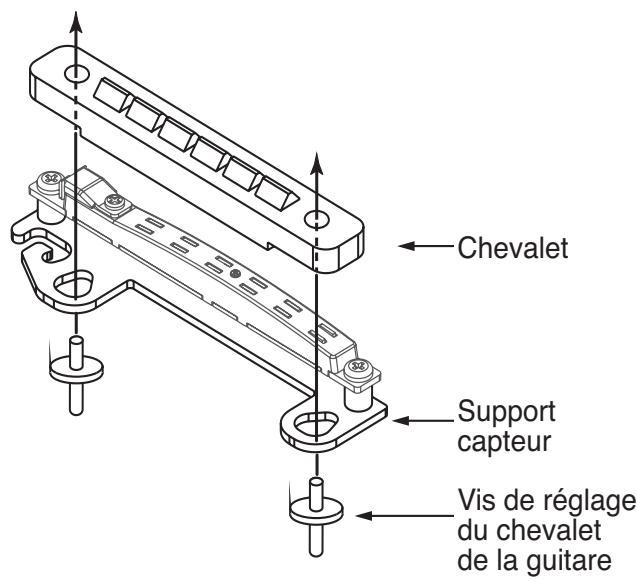

3. Réduisez la hauteur des vis de réglage du chevalet d’environ 2 mm. *
Vis de réglage du chevalet de la guitare
1 mm quand la première et la sixième corde sont jouées sur la barrette la plus basse. Vérifiez cet intervalle avec le gabarit fournit (1 mm).
Utilisez le gabarit d’espacement pour vérifier que l’espacement entre chaque corde et le capteur est bien d’environ 1 mm. Si cet espacement est plus important, apportez de petites modifications à la hauteur du capteur et à sa courbe (voir p. 8).

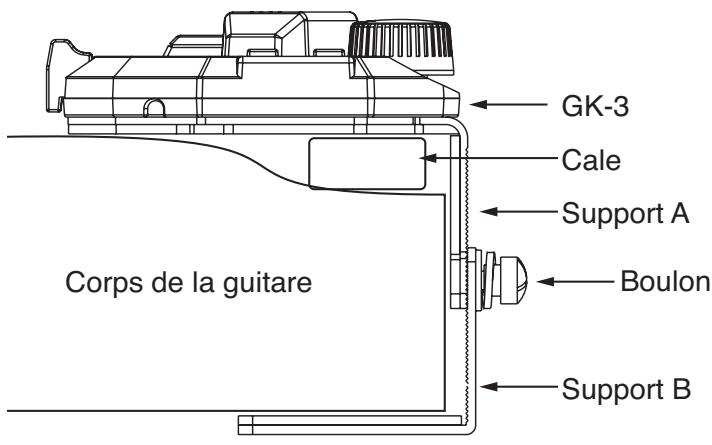

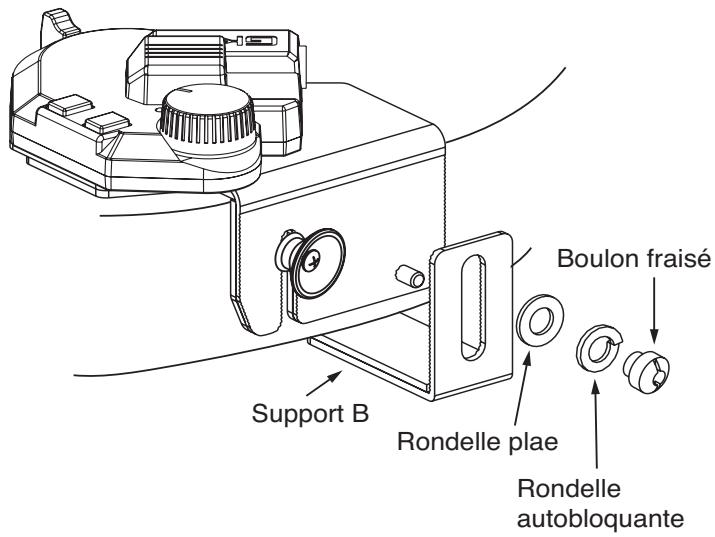

Deux modes de fixation vous sont proposés. ● Fixation de l’unité de contrôle à l’aide de son support (p. 15) Avec cette méthode, le support est maintenu en place par le bouton de fixation de la bretelle de guitare. L’installation est donc simplifiée au maximum et aucune modification de la guitare n’est nécessaire.
(p. 16) Cette méthode permet un plus grand choix dans les positions de fixation et de réduire l’encombrement et l’épaisseur du capteur en n’utilisant pas le support. Cette méthode reste toutefois problématique sur des guitares à table bombée.

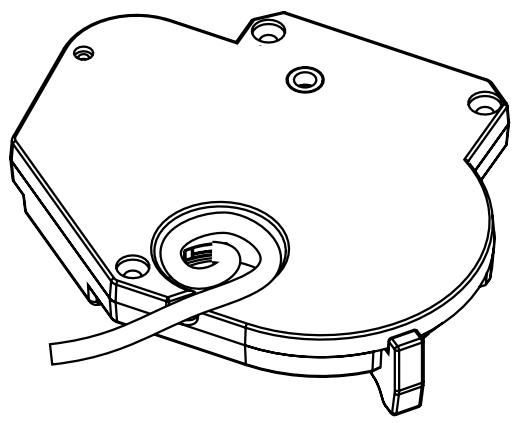

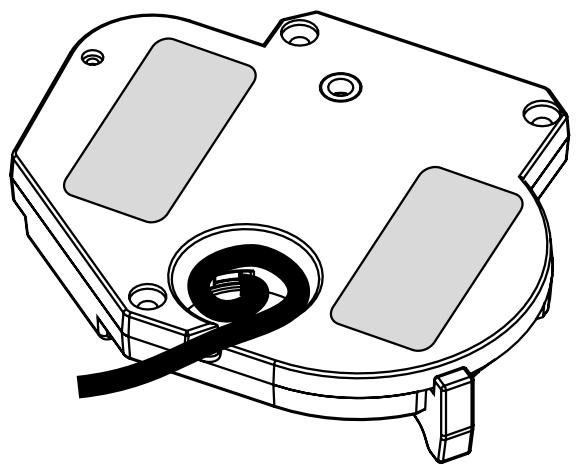

Présentez l’unité de contrôle à l’endroit où il doit être fixé sur la guitare pour déterminer la longueur du câble. S’il est trop long, vous pouvez l’enrouler dans le logement prévu à cet effet à l’arrière de l’appareil. fig.1110 (Adjusting the Pickup Cable Length)

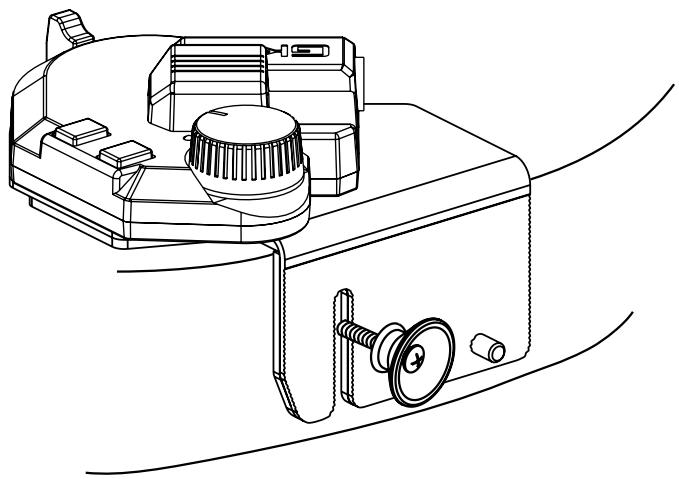

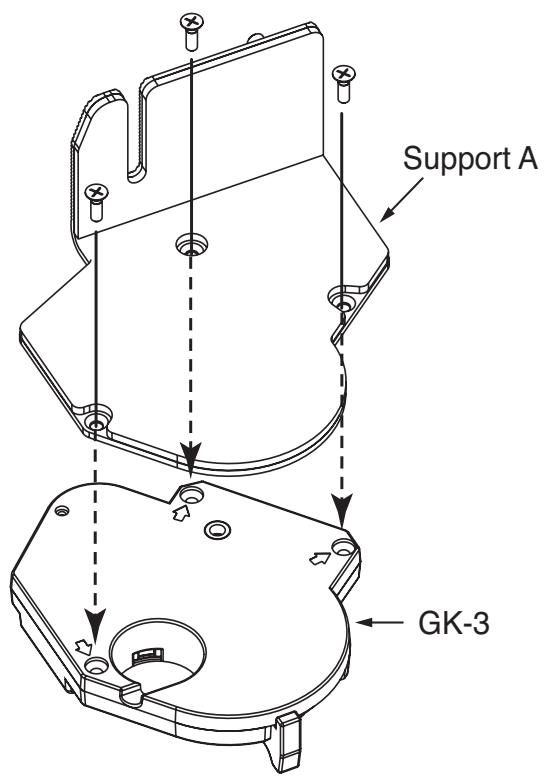

1. Retirez les trois vis de la partie inférieure de l’unité de contrôle et fixez le GK-3 sur le support « A ». fig.1120e (Attaching to the Holder)

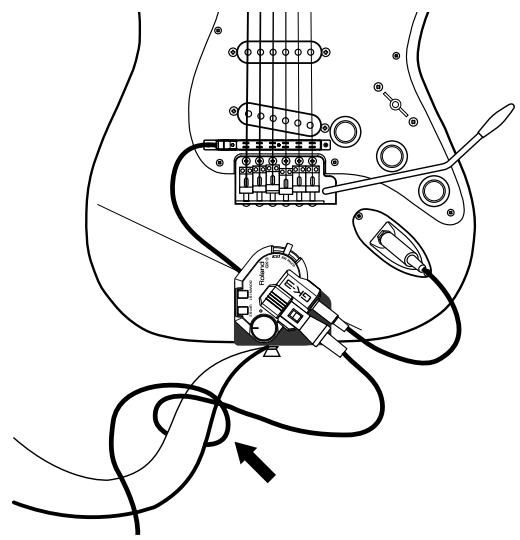

• Choisissez une position qui n’interfère pas avec votre manière de jouer. • Si la guitare comporte un système d’accordage fin, veillez à ne pas interférer avec lui non plus. • Choisissez une position qui permette d’agir confortablement sur le sélecteur de source, les sélecteurs S1 et S2 ou les autres contrôles. • Veillez à ne pas créer de tension inutile sur le jack de raccordement, le capteur hexaphonique ou les connecteurs GK. *

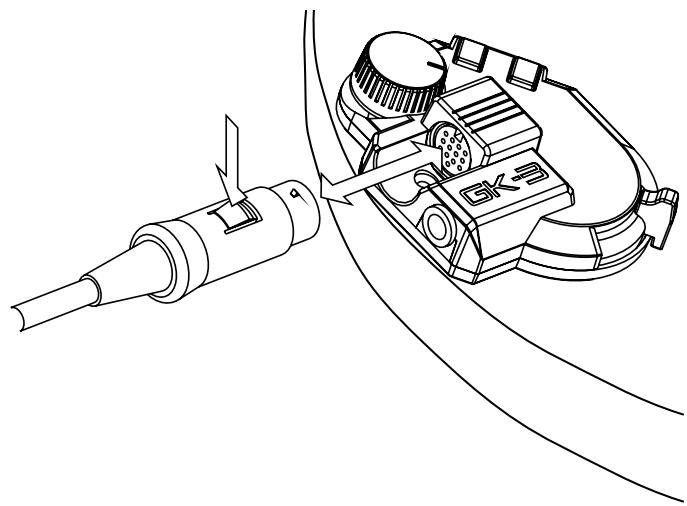

GK et sur le jack standard ne dépassent pas de l’instrument, ce qui serait susceptible d’induire des contraintes excessives et de les endommager.

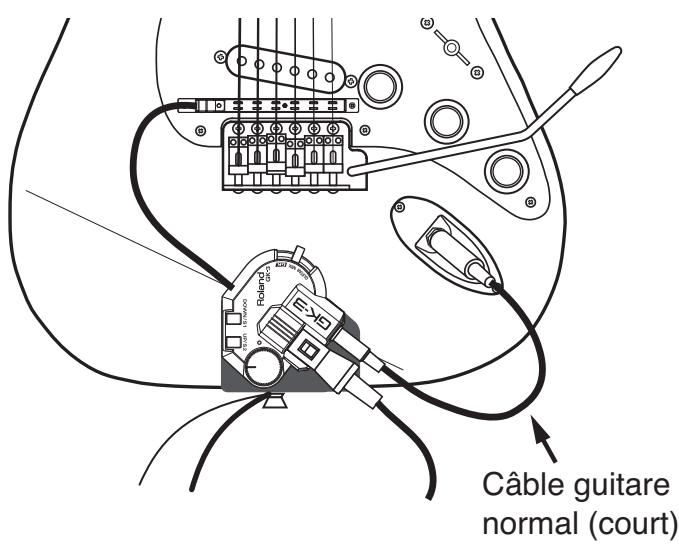

« clair » vous devez dont toujours effectuer ce branchement pour l’intérêt qu’il présente en termes de réduction de bruit.
