Avant de l’utiliser nous vous demandons de lire attentivement les chapitres: •RÈGLES DE SÉCURITÉ (page 2) •CONSIGNES D’UTILISATION (pages 3 à 5) •REMARQUES IMPORTANTES (page 5) De plus, pour tirer le meilleur parti de votre nouvelle acquisition, nous vous recommandons de lire ce manuel en totalité et de le ranger en lieu sûr pour pouvoir vous y reporter en cas de besoin.
• Ampli guitare 15 W à hautes performances, doté d’un haut-parleur de 20 cm. Sélection de canal entre CLEAN et LEAD. • La position « LEAD » propose six sons de distorsion différents : OVERDRIVE, DISTORTION, METAL, et METAL STACK. • Le CUBE-15X dispose de la fonction Power Squeezer Roland permettant de réduire la puissance de sortie de 15 W à 2 W à l’aide d’un simple bouton. Une fois cette fonction activée, l’ampli fournit le son d’un ampli utilisé au maximum, avec un niveau de sortie réduit en fait à 2 W, qui permet une utilisation confortable à domicile. • Égalisation 3 bandes (Basses/Mediums/Aigus). • Connecteur de sortie RECORDING OUT très pratique pour l’enregistrement direct et servant aussi pour l’écoute au casque. • L’appareil est également doté d’une entrée externe très pratique pour l’étude et les répétitions: elle permet de jouer en entendant sur le même ampli un lecteur CD ou MP3.
œuvre de l'appareil.
Suivez toutes les instructions. N'utilisez pas cet appareil dans des endroits humides. Ne le nettoyez qu'à l'aide d'un chiffon humide. N'obstruez pas les orifices de ventilation. N'installez l'appareil qu'en suivant les instructions du constructeur. Tenez-le à distance des sources de chaleur telles que radiateurs, bouches de chauffage ou autres appareils dégageant de la chaleur (incluant amplificateurs). Ne supprimez pas la sécurité apportée par les connecteurs avec terre ou polarisés. Une prise polarisée possède une broche plus large que l'autre. Une prise avec terre comporte un réceptacle pour la liaison équipotentielle. Si le connecteur qui vous est fourni ne correspond pas à votre prise murale, adressez-vous à un électricien pour faire mettre votre installation aux normes.
11. N'utilisez que les accessoires indiqués par le constructeur. 12. En cas de risque d'orage ou en cas d'inutilisation prolongée, débranchez l'appareil du secteur. 13. Vous devez impérativement faire réviser votre appareil par un personnel qualifié en cas de dommage de quelque nature qu'il soit : cordon d'alimentation abimé, introduction de liquides ou d'objets dans l'appareil, exposition à la pluie, fonctionnement inhabituel, performances dégradées, chute ou chocs divers.
IMPORTANT: LES COULEURS DES FILS DU CORDON SECTEUR CORRESPONDENT AU CODE SUIVANT : BLEU : NEUTRE MARRON : PHASE Si les couleurs des fils de votre prise secteur (ou l'identification de ses bornes) ne correspondaient pas à ce code, procédez comme suit : Le fil BLEU doit être reliéà la borne marquée d'un N ou de couleur NOIRE. Le fil MARRON doit être relié à al borne marquée d'un L ou de couleur ROUGE. En aucun cas ces fils ne doivent être reliés à la prise de terre d’une prise secteur à trois broches.
Signale des instructions avertissant l'utilisateur d'un risque de blessures ou de dommages matériels si l'appareil n'est pas utilisé correctement. * « Dommages matériels » fait référence aux dommages ou aux conséquences sur les bâtiments et le mobilier ainsi qu'aux animaux domestiques ou de compagnie.
être enlevés ou ne doivent pas être touchés. Leur nature est indiquée par l'icône situé au centre du cercle. Dans le cas ci-contre, il signale que l'appareil ne doit pas être démonté.
• exposés à la pluie • poussiéreux • soumis à un fort niveau de vibrations.
• Des objets ou des liquides ont été introduits dans l’appareil, • L’appareil a été exposé à la pluie ou à l’humidité, • L’appareil présente des performances dégradées ou semble en panne.
POWER puis débrancher physiquement le cordon de la prise secteur. Vous devez donc également veiller à ce que ce branchement reste dans tous les cas accessibles.
401a • Certains câbles comportent des résistances. N’utilisez en aucun cas ce type de câbles avec cet appareil. Ils auraient pour conséquence une dégradation du son et une réduction du niveau. Pour plus d’informations sur les caractéristiques de chaque câble, adressez-vous à leurs constructeurs respectifs. • Enroulez le cordon d’alimentation autour des crochets prévus à cet effet en cas de rangement ou de transport.
Panneau de contrôle 7
* Le volume de cette entrée se règle au niveau de l’appareil source. * La fonction Power Squeezer affecte aussi les sons provenant de l’entrée AUX IN.
VOLUME du canal CLEAN ou LEAD concerné comme indiqué ci-contre.
12. POWER SQUEEZER L’activation de la fonction Power Squeezer permet de réduire le niveau de sortie à 2 W. Elle permet ainsi de produire un son qui conserve les caractéristiques de timbre d’un ampli poussé au maximum mais avec un niveau sonore de seulement 2 W, plus compatible avec un voisinage proche.

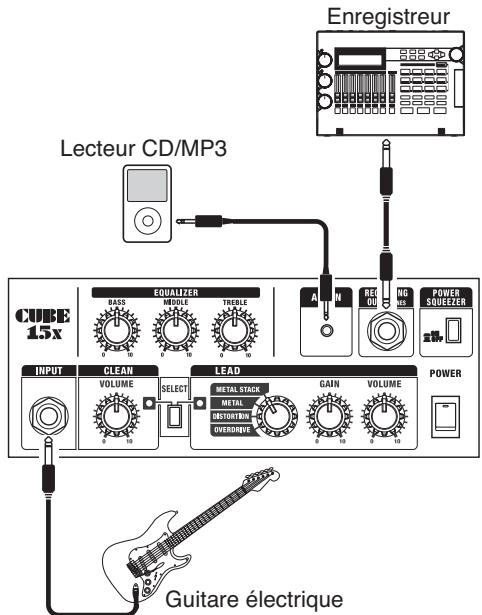

2. Allumez d’abord tous les appareils branchés sur les entrées du CUBE-15X (INPUT et AUX IN). 3. Allumez le CUBE-15X. 4. Allumez les appareils éventuellement branchés sur les sorties RECORDING OUT/PHONES du CUBE-15X.
6. Avant toute mise hors-tension, commencez par mettre tous les volumes à 0 puis éteignez les appareils dans l’ordre inverse de leur mise sous tension. * Cet appareil est équipé d’un circuit de protection. Une temporisation de quelques secondes est donc nécessaire à la mise sous tension avant qu’il ne fonctionne normalement. Pour éviter l’apparition brutale du son veillez à ce que le volume soit bien à 0 avant d’allumer l’appareil. Même dans ce cas un léger bruit de rupture peut être entendu à la mise sous/ hors-tension. C’est un phénomène normal qui n’indique aucun dysfonctionnement. * Pour éteindre complètement l’appareil, commencez par mettre cet interrupteur en position OFF puis débranchez le cordon d’alimentation. Voir à ce sujet « Alimentation » (p. 5).
VOLUME des deux parties de l’ampli est bien à « 0 ». * En cas d’utilisation de câbles comportant une résistance, le niveau des appareils reliés à l’ampli pourrait se révéler trop faible. N’utilisez que des câbles dépourvus de résistance comme ceux de la série PCS Roland.
CUBE-15X ● Puissance de sortie Ce produit doit pouvoir suivre la filière de recyclage dont vous dépendez. Ne le jettez pas avec les ordures ménagères.
