VK8 - Clavier professionnel ROLAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Orgue combo professionnel
Marque	Roland
Modèle	VK-8
Clavier	61 touches de type Waterfall (cascade), avec vélocité
Générateur de son	Système à roues phoniques virtuelles pour l'orgue ; générateur PCM pour les Other Tones
Polyphonie	Orgue : polyphonie intégrale (sans coupure) ; Other Tones : 64 notes

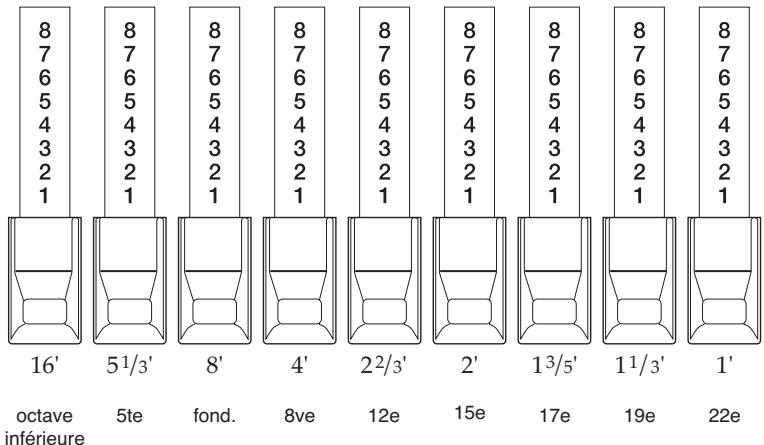

Timbres d'orgue	9 tirettes harmoniques (16', 5-1/3', 8', 4', 2-2/3', 2', 1-3/5', 1-1/3', 1'), types de roues phoniques (VINTAGE 1, VINTAGE 2, CLEAN), bruit de fuite harmonique réglable
Autres sons (Other Tones)	Piano, Electric Piano 1 & 2, Strings, Jazz Scat, Choir, Synth, Brass
Effets	Vibrato/Chorus (6 types), Percussion (2e/3e, Soft, Slow), Son rotatif COSM (Rotary Sound), Overdrive (3 types d'ampli), Réverbération (Room, Hall, Church, Spring), D BEAM (5 effets)
Mémoires	64 presets utilisateur (8 banques de 8), mémoire système
Contrôles	Tirettes harmoniques, boutons et potentiomètres dédiés, molette Master Volume, D BEAM (infrarouge)

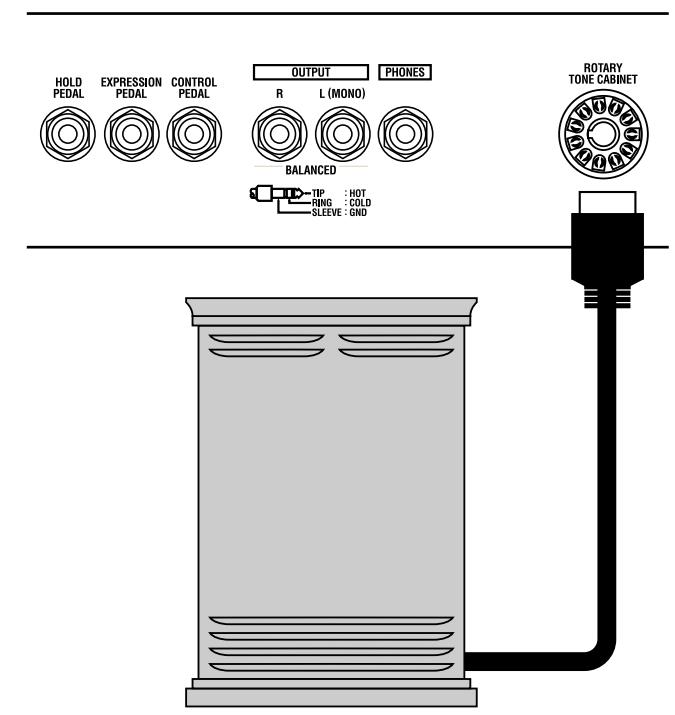

Connecteurs	Sorties OUTPUT L(MONO)/R (jack 6,35 TRS), Prise casque PHONES, EXPRESSION PEDAL, HOLD PEDAL, CONTROL PEDAL, ROTARY TONE CABINET (11 broches), MIDI IN (KEYBOARD et PEDAL), MIDI OUT, Alimentation AC
Alimentation	117 V, 230 V ou 240 V AC (selon région), 15 W
Dimensions (L × P × H)	1160 × 344 × 109 mm
Poids	14,5 kg
Finition	Face supérieure aspect noyer, faces latérales en bois naturel (noyer)
Accessoires fournis	Mode d'emploi, câble d'alimentation
Sécurité	Instructions de sécurité détaillées (page 2 à 5 du manuel) : ne pas ouvrir, utiliser sur secteur adapté, éviter l'humidité, débrancher en cas d'orage, etc.
Entretien	Nettoyer avec un chiffon doux et sec ou légèrement humide. Ne pas utiliser de produits à base d'essence, d'alcool ou de solvants.

FOIRE AUX QUESTIONS - VK8 ROLAND

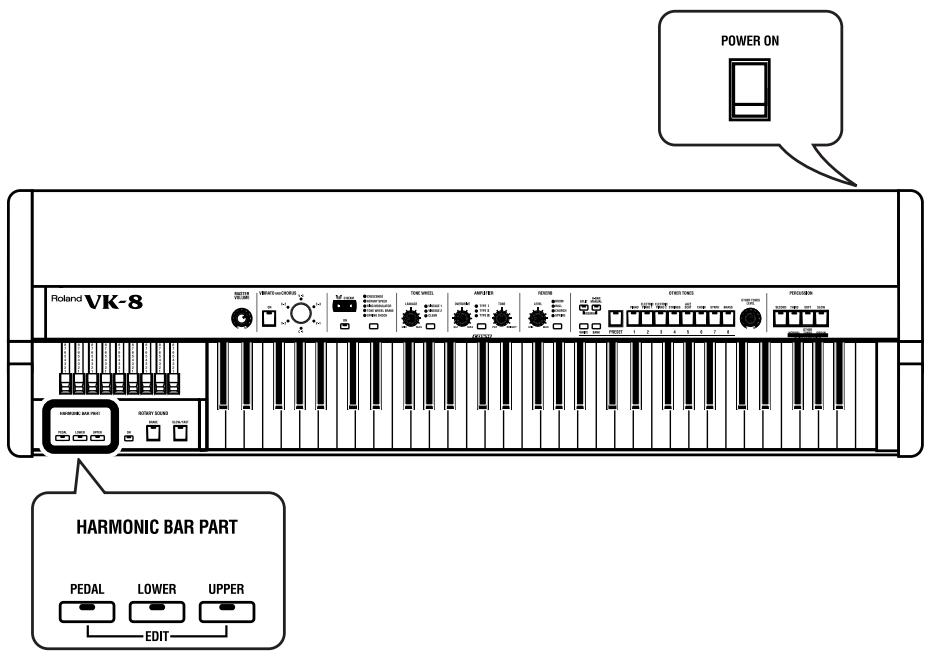

Comment réinitialiser le VK-8 aux réglages d'usine ?

Mettez l'appareil hors tension. Maintenez enfoncés les boutons HARMONIC BAR PART [UPPER], [LOWER] et [PEDAL], puis appuyez sur la partie haute de l'interrupteur [POWER] pour remettre sous tension. Maintenez les boutons jusqu'à ce que tous les témoins s'allument. Attention : cette opération efface toutes les données utilisateur.

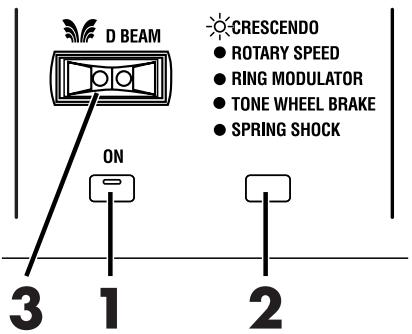

Comment utiliser le contrôleur D BEAM ?

Appuyez sur le bouton D BEAM [ON] pour activer le capteur infrarouge. Utilisez le bouton D BEAM pour sélectionner l'effet désiré (Crescendo, Rotary Speed, Ring Modulator, Tone Wheel Brake ou Spring Shock). En jouant, déplacez votre main devant le capteur pour moduler l'effet en temps réel.

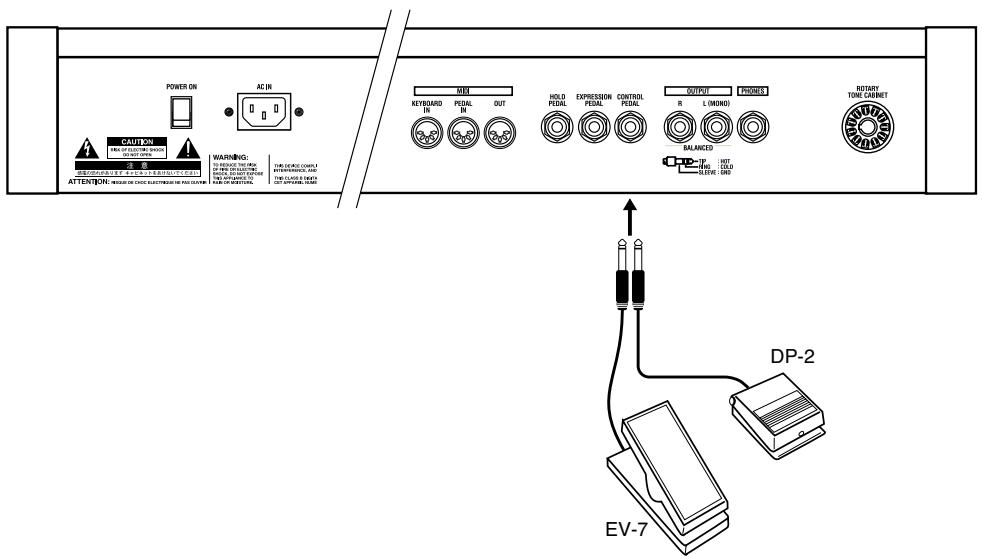

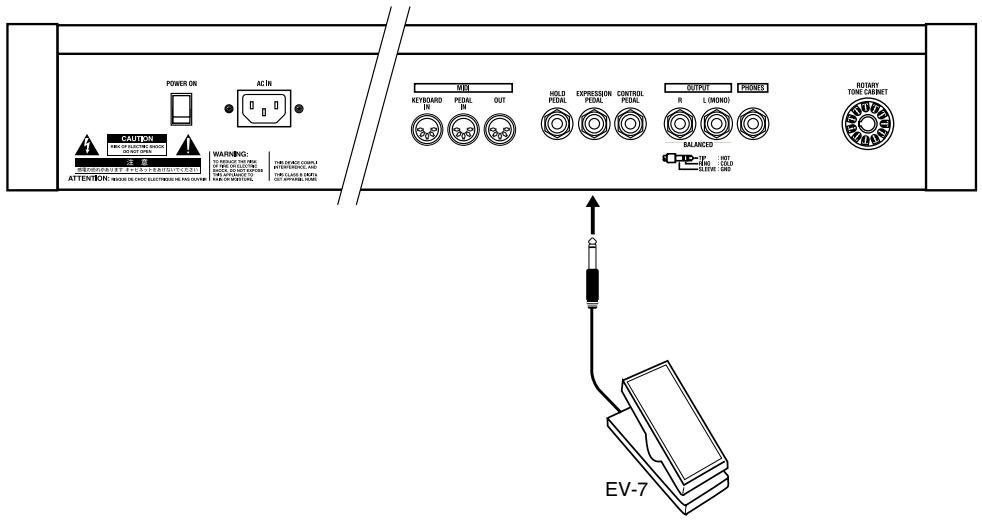

Comment brancher une pédale d'expression ou sustain ?

Branchez une pédale d'expression (EV-5 ou EV-7 recommandée) sur le connecteur EXPRESSION PEDAL pour contrôler le volume. Branchez une pédale sustain (type interrupteur) sur le connecteur HOLD PEDAL pour le maintien des notes. Le connecteur CONTROL PEDAL accepte les deux types et sa fonction est programmable.

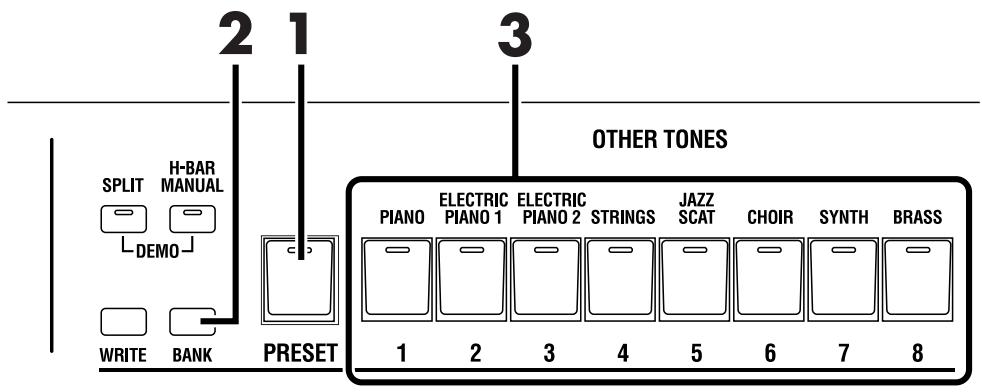

Comment sauvegarder mes réglages dans un preset ?

Après avoir réglé les tirettes, effets et autres paramètres, appuyez sur le bouton [WRITE]. Le témoin clignote. Sélectionnez la banque avec le bouton [BANK] et un des boutons [1] à [8] pour la destination. Appuyez à nouveau sur [WRITE] pour confirmer.

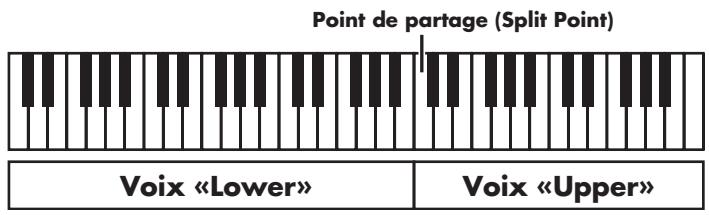

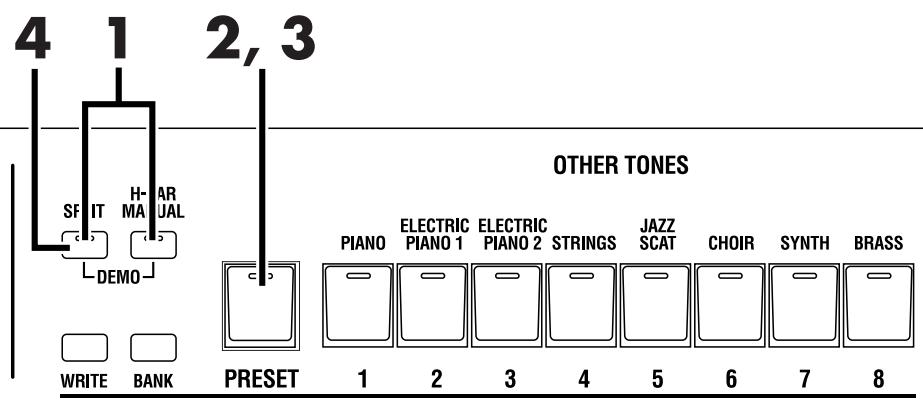

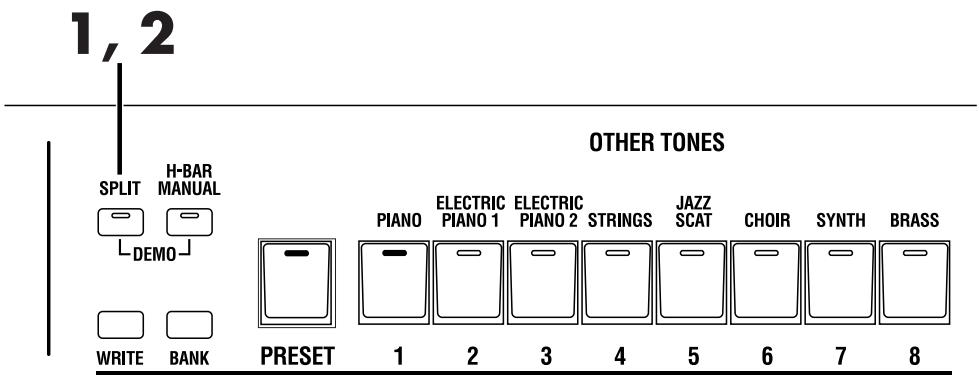

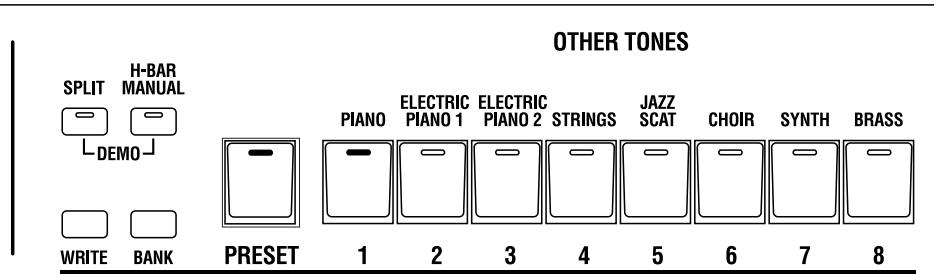

Comment diviser le clavier en deux parties (split) ?

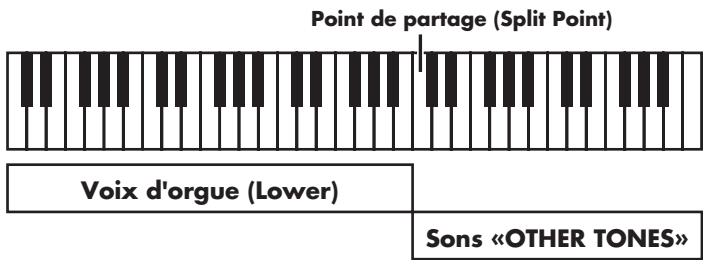

Appuyez sur le bouton [SPLIT] ; son témoin s'allume. La partie droite (Upper) est affectée à la voix d'orgue supérieure, la partie gauche (Lower) à la voix inférieure. Pour changer le point de partage, maintenez [UPPER] et [PEDAL] enfoncés, appuyez sur [SPLIT], puis jouez la touche souhaitée comme nouveau point de partage.

Comment activer l'effet rotatif (Rotary Sound) ?

Appuyez sur le bouton ROTARY [ON] pour activer l'effet. Utilisez le bouton [SLOW/FAST] pour basculer entre rotation lente et rapide. Le bouton [BRAKE] arrête progressivement la rotation ; réappuyez pour la reprendre.

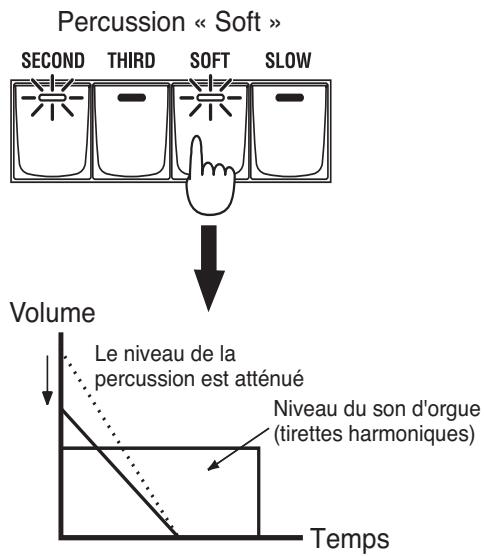

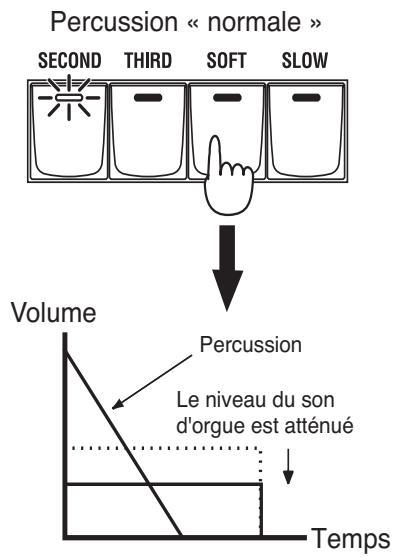

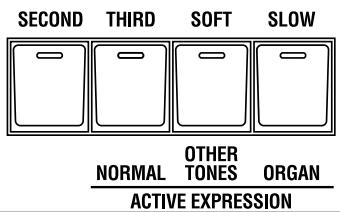

Comment régler la percussion sur l'orgue ?

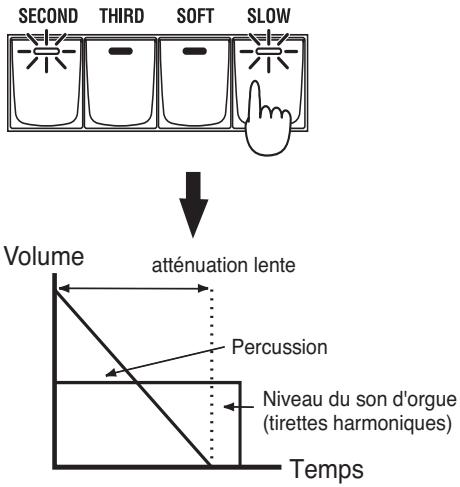

Utilisez les boutons [SECOND] (percussion sur la 4') ou [THIRD] (sur la 2-2/3'). Le bouton [SOFT] atténue le volume de la percussion, [SLOW] allonge son temps de chute. La percussion ne s'applique qu'à la partie Upper et est à simple déclenchement.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché sur l'appareil et sur une prise secteur active. Assurez-vous que l'interrupteur [POWER] est en position haute. Si le problème persiste, contactez un centre de maintenance agréé Roland.

Comment nettoyer le clavier et le boîtier ?

Utilisez un chiffon doux et sec ou légèrement humidifié avec de l'eau. Frottez régulièrement dans le sens du bois pour la finition. N'utilisez jamais de produits à base d'essence, d'alcool ou de solvants qui pourraient altérer la finition.

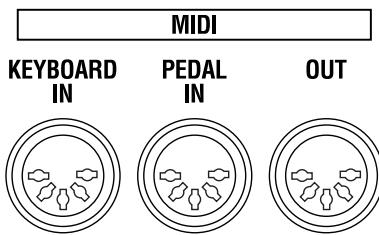

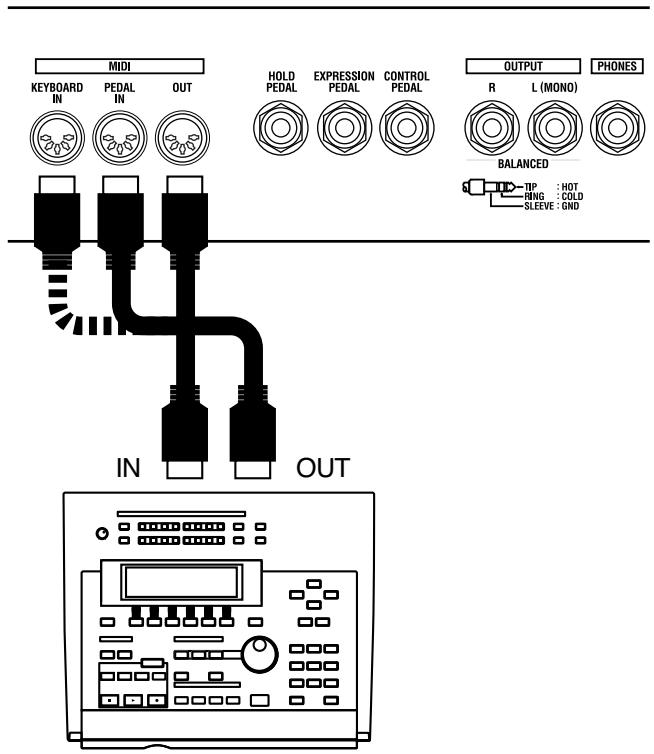

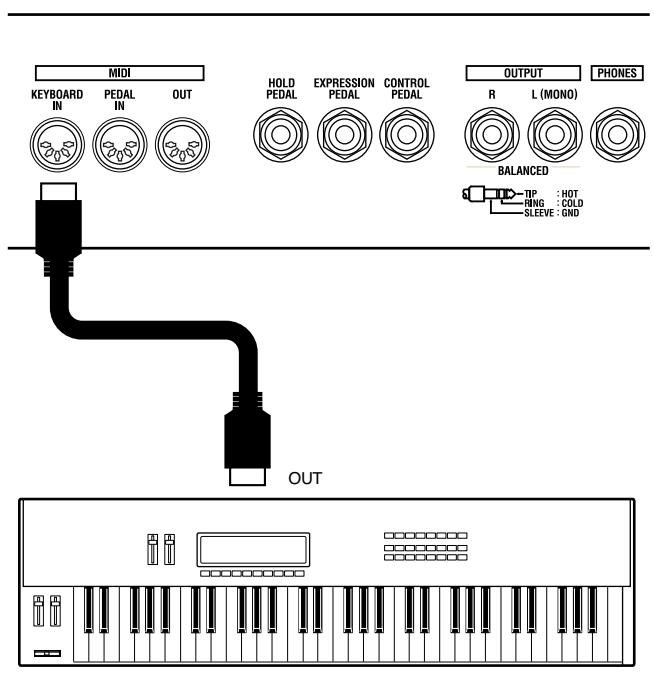

Puis-je brancher un clavier MIDI externe sur le VK-8 ?

Oui, branchez le clavier externe sur la prise MIDI KEYBOARD IN à l'arrière. Vous pouvez alors assigner la voix Lower ou Upper au clavier externe via la fonction SUB KEYBOARD (voir page 58 du manuel). Activez-la en maintenant [UPPER] et [PEDAL] enfoncés et en appuyant sur [OTHER TONES].

MODE D'EMPLOI VK8 ROLAND

Nous vous félicitons de votre choix d'un orgue VK-8 Roland.

Avant d'installer cet appareil, lisez attentivement les chapitres «RÈGLES DE SÉCURITÉ» (p. 2), «CONSIGNES D'UTILISATION» (p. 3 et 4), et «REMARQUES IMPORTANTES» (p. 5), qui rassemblent des informations essentielles permettant une mise en œuvre correcte de l'appareil. De plus, afin de pouvoir tirer parti des nombreuses fonctionnalités de votre nouvelle acquisition, nous vous conseillons de lire attentivement et préalablement l'ensemble de ce manuel. Conservez-le en lieu sûr afin de pouvoir vous y reporter ultérieurement en cas de besoin.

Conventions utilisées dans ce manuel

• Les noms des boutons sont indiqués entre crochets : bouton [MASTER VOLUME], par exemple.
• Les tirettes harmoniques fractionnaires (p. 24) sont indiquées ainsi : 1-1/3'; 2-2/3'.
• [1]–[8] signifie que vous devez presser un des boutons compris entre [1] et [8].
• Le statut éteint/allumé/clignotant d'un témoin lumineux est repéré graphiquement comme suit :

éteint

clignotant

allumé

ATTENTION

RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR

ATTENTION : N'OUVREZ PAS LE CAPOT (OU LE PANNEAU ARRIÈRE) DE L'APPAREIL. IL NE CONTIENT AUCUN COMPOSANT QUI PUISSE ÊTRE ENTRETENU PAR L'UTILISATEUR. REPORTEZ-VOUS AUPRÈS D'UN CENTRE DE MAINTENANCE QUALIFIÉ.

L'éclair fléché au centre d'un triangle équilatéral prévient l'utilisateur de la présence de courants élevés dans l'appareil, pouvant constituer un risque d'électrocution en cas de mise en contact avec les composants internes.

Le point d'exclamation au centre d'un triangle équilatéral prévient l'utilisateur de la présence d'instructions importantes dans le mode d'emploi concernant la mise en œuvre de l'appareil.

INSTRUCTIONS RELATIVES AUX BLESSURES, RISQUES D'ÉLECTROCUTION ET D'INCENDIE

RÈGLES DE SÉCURITÉ - À CONSERVER -

AVERTISSEMENT - L'utilisation d'appareils électriques nécessite un certain nombre de précautions sélémentaires ::

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Tenez compte de tous les avertissements.
4. Suivez toutes les instructions.
5. N'utilisez pas cet appareil dans des endroits humides.
6. Ne le nettoyez qu'à l'aide d'un chiffon humide.
7. N'obstruez pas les orifices de ventilation. N'installez l'appareil qu'en suivant les instructions du constructeur.
8. Tenez-le à distance des sources de chaleur telles que radiateurs, bouches de chauffage ou autres appareils dégageant de la chaleur (incluant amplificateurs).

9. Ne supprimez pas la sécurité apportée par les connecteurs avec terre ou polarisés. Une prise polarisée possède une broche plus large que l'autre. Une prise avec terre comporte un réceptacle pour la liaison équipotentielle. Si le connecteur qui vous est fourni ne correspond pas à votre prise murale, adressez-vous à un électricien pour faire mettre votre installation aux normes.

10. Prenez soin du cordon d'alimentation. Ne le faites pas cheminer dans des endroits où il pourrait être tordu, piétiné ou écrasé, principalement au niveau des connecteurs.

11. N'utilisez que les accessoires indiqués par le constructeur.
12. N'installez l'appareil sur pieds, supports ou en rack que dans les conditions indiquées par le constructeurs ou avec le matériel conseillé. En cas d'utilisation en rack, faites attention à éviter tout basculement pendant les déplacements.
13. En cas de risque d'orage ou en cas d'inutilisation prolongée, débranchez l'appareil du secteur.
14. Vous devez impérativement faire réviser votre appareil par un personnel qualifié en cas de dommage de quelque nature qu'il soit : cordon d'alimentation abimé, introduction de liquides ou d'objets dans l'appareil, exposition à la pluie, fonctionnement inhabituel, performances dégradées, chute ou chocs divers.

Pour le Royaume-Uni

AVERTISSEMENT : CET APPAREIL DOIT ÊTRE RELIÉ À LA TERRE

IMPORTANT: LES COULEURS DES CONDUCTEURS DU CORDON SECTEUR CORRESPONDENT AU CODE SUIVANT : VERT ET JAUNE : TERRE, BLEU : NEUTRE, MARRON : PHASE

Si les couleurs des fils de votre prise secteur (ou l'identification de ses bornes) ne correspondaient pas à ce code, procédez comme suit :

Le fil VERT ET JAUNE doit être relié à la borne marquée d'un E ou du symbole de prise de terre ⏻ ou de couleur VERTE ou VERTE ET JAUNE.

Le fil BLEU doit être relié à la borne marquée d'un N ou de couleur NOIRE.

Le fil MARRON doit être relié à al borne marquée d'un L ou de couleur ROUGE.

CONSIGNES D'UTILISATION

INSTRUCTIONS POUR EVITER TOUT RISQUE D'INCENDIE, D'ÉLECTROCUTION OU DE BLESSURE

À propos des mentions AVERTISSEMENT⚠️ et ATTENTION⚠️

(AVERTISSEMENT)	Signale des instructions avertissant l'utilisateur d'un risque de mort ou de blessures graves si l'appareil n'est pas utilisé correctement.
ATTENTION	* « Dommages matériels » fait référence aux dommages ou aux conséquences sur les bâtiments et le mobilier ainsi qu'aux animaux domestiques ou de compagnie.

* « Dommages matériels » fait référence aux dommages ou aux conséquences sur les bâtiments et le mobilier ainsi qu'aux animaux domestiques ou de compagnie.

À propos des symboles

	Le symbole △ signale des instructions ou des avertissements importants dont le sens précis est fourni par l'icône situé au centre du triangle. Dans le cas ci-contre, il s'agit de précautions ou d'avertissements
	Le symbole⊗signale des éléments qui ne doivent pas être enlevés ou ne doivent pas être touchés. Leur nature est indiquée par l'icône situé au centre du cercle. Dans le cas ci-contre, il signale que l'appareil ne doit pas être démonté.
	Le symbole ● signale des éléments qui doivent être manipulés ou mobilisés. Leur nature est indiquée par l'icône situé au centre du cercle. Dans le cas ci-contre, il signale que le cordon d'alimentation doit être débranché de la prise secteur.

OBSERVEZ SCRUPULEUSEMENT LES INSTRUCTIONS SUIVANTES

⚠ AVERTISSEMENT

- Avant d'utiliser cet appareil, lisez les instructions ci-dessous et le reste du mode d'emploi.

- N'ouvrez en aucun cas l'appareil et n'y effectuez aucune modification.

- Ne tentez pas de réparer l'appareil et n'y faites aucune modification (sauf dans le cas où le manuel vous donne des instructions spécifiques dans ce sens). Adressez-vous à votre centre de maintenance agréé pour toute réparation ou transformation (voir page «Information»).

- N'utilisez et n'entreposez pas l'appareil dans des endroits :

- Soumis à des températures extrêmes (rayonnement direct du soleil, système de chauffage)

• humides (salles de bains etc.)
• exposés à la pluie
• poussièreux
• soumis à un fort niveau de vibrations

- Cet appareil ne doit être utilisé que dans des racks ou sur des supports recommandés par Roland.

- Si vous utilisez cet appareil en rack ou sur un stand, veillez à ce qu'il soit bien horizontal et ne risque pas de basculer. Dans tous les autres cas veillez à ce que l'appareil soit toujours posé sur une surface plane et stable. Ne l'installez jamais dans des positions instables ou sur des surfaces inclinées.

! AVERTISSEMENT

- Cet appareil ne doit être branché que sur une alimentation du type décrit dans le mode d'emploi et indiqué sur l'appareil.

- N'utilisez que le cordon d'alimentation fourni avec l'appareil.

- Prenez soin du cordon d'alimentation. Ne le faites pas cheminer dans des endroits où il pourrait être tordu, piétiné ou écrasé par des objets lourds. Un câble endommagé peut facilement causer une électrocution ou un incendie !

- Cet appareil, qu'il soit utilisé seul ou en association avec un amplificateur ou un casque, peut produire des niveaux sonores susceptibles de provoquer des pertes d'audition définitives. Ne l'utilisez jamais à fort niveau pendant une longue période ou en toute circonstance où l'écoute deviendrait inconfortable. En cas de perte d'audition, consultez immédiatement un médecin spécialisé.

- Veillez à ce qu'aucun objet (matériaux inflammables, trombones, épingles) ni aucun liquide quel qu'il soit (eau, sodas) ne pénètre dans l'appareil.

- En présence de jeunes enfants, un adulte doit pouvoir assurer une surveillance aussi longtemps que l'enfant n'est pas capable de se servir de l'appareil en toute sécurité.

- Protégez l'appareil des chocs violents. (Ne le laissez pas tomber!)

⚠️ AVERTISSEMENT

- Ne branchez pas l'appareil sur une prise déjà occupée par de nombreux autres appareils. Faites particulièrement attention lors de l'utilisation de pavés d'extension, à ne pas dépasser le puissance admise tant par le prolongateur que par le circuit électrique. Une surcharge importante pourrait provoquer une surchauffe et faire fondre l'isolant du cordon.

- Avant d'utilisez l'appareil dans un pays étranger, consultez votre revendeur, un centre de maintenance agréé ou le distributeur Roland indiqué sur la page de garde.

ATTENTION

- N'installez l'appareil et son alimentation que dans un emplacement qui ne gêne pas leur ventilation.

- Cet appareil (VK-8) est destiné à n'être utilisé qu'avec le stand KS-12. Tout autre type de support serait susceptible de provoquer des accidents.

- Pour brancher ou débrancher le cordon d'alimentation ou l'adaptateur, saisissez toujours la prise elle-même et non le câble.

- Évitez de pincer ou de coincer les connecteurs reliés à cet appareil. Tenez-les hors de portée des enfants.

- Ne montez jamais sur l'appareil. Ne déposez pas non plus d'objets lourds dessus.

- Ne manipulez jamais le cordon ou la prise d'alimentation avec les mains humides.

- Avant de déplacer l'appareil, débranchez-son cordon d'alimentation et retirez toutes les connexions aux autres appareils.

- Avant de nettoyer l'appareil, mettez-le hors tension et débranchez-le du secteur (p. 16).

- En cas de risque d'orage, éteignez l'appareil et débranchez physiquement son cordon d'alimentation.

REMARQUES IMPORTANTES

En plus des recommandations contenues dans les chapitres «RÈGLES DE SÉCURITÉ» et «CONSIGNES D'UTILISATION», p. 2, 3 et 4, nous vous demandons de lire attentivement et de respecter ce qui suit :

Alimentation

• N'utilisez pas cet appareil sur le même circuit électrique que d'autres appareils pouvant générer un bruit de ligne (moteurs électriques ou systèmes d'éclairage à variateur).
• Avant tout branchement audio, assurez-vous que tous les éléments du système sont hors-tension. Vous éviterez ainsi tout risque de dommages aux haut-parleurs et aux autres appareils.

Positionnement

• L'utilisation de cet appareil à proximité d'amplificateurs ou d'appareils dotés d'alimentations puissantes peut induire du souffle. Pour y remédier, vous pouvez modifier son orientation ou l'éloigner de la source d'interférence.
• Cet appareil peut interférer avec la réception d'émissions radio/TV. Ne l'utilisez pas à proximité de tels récepteurs.
• L'utilisation de téléphones sans fil ou cellulaires à proximité de cet appareil peut induire du souffle, soit pendant la négociation de l'appel soit pendant la conversation. Dans ce cas, éloignez-vous pour téléphoner ou éteignez-les.
• N'installez pas l'appareil dans des emplacements directement soumis aux rayons du soleil ou à proximité de sources de chaleur intenses, ni dans un véhicule immobilisé au soleil ou dans toute autre condition de températures extrêmes. Ne laissez pas de lampes allumées pendant une longue période contre l'appareil ou de projecteurs pointés directement dessus. Toute chauffe exagérée pourrait décolorer ou déformer son revêtement.
• Pour éviter tout court-circuit, ne soumettez pas à la pluie, à l'humidité, ou à des projections d'eau.
• Ne laissez pas de ruban adhésif ou de ruban toilé collé sur l'appareil pendant une longue période. Ces substances peuvent décolorer ou affecter la finition de l'instrument.
• Ne posez pas de récipient contenant des liquides sur l'appareil (vase de fleurs...). N'utilisez pas non plus d'insecticides, de parfums, de dissolvants à proximité. En cas de projection accidentelle de tels liquides, essuyez-les rapidement à l'aide d'un chiffon doux et sec.
• N'entreposez aucun objet sur le clavier. Il pourrait en résulter divers dysfonctionnements (touches mortes etc.).
• N'apposez aucun sticker ou transfert sur cet instrument. Leur retrait pourrait endommager sa finition extérieure.

Entretien

• Nettoyez l'appareil à l'aide d'un chiffon doux et sec ou légèrement humidifié. Frottez sur l'ensemble de la surface, régulièrement et dans le sens du bois. Insister trop sur un endroit précis peut altérer la finition.
• N'utilisez en aucun cas de produits à base d'essence, alcoolisés ou de solvants qui pourraient altérer l'esthétique de l'appareil.

Précautions supplémentaires

• Manipulez les divers boutons, sélecteurs ou atténuateurs de votre appareil avec modération, et procédez de même pour ce qui concerne les prises et les connecteurs. Un excès de brutalité peut endommager irrémédiablement ces divers éléments.
• Lors du branchement ou du débranchement des câbles, saisissez-les par la prise elle-même et ne tirez jamais sur le câble. Vous éviterez ainsi de provoquer des court-circuits ou d'endommager les éléments internes du connecteur.
• Il est normal d'observer une chauffe modérée de l'appareil quand il fonctionne.
• Afin d'éviter de gêner vos voisins, essayez d'utiliser votre appareil à un volume raisonnable. Si besoin, utilisez un casque pour vous isoler, plus particulièrement aux heures tardives.
• Pour transporter l'appareil, utilisez de préférence l'emballage et les éléments de conditionnement d'origine. Sinon, procurez-vous un emballage équivalent.
• N'utilisez que le modèle de pédale d'expression préconisé par Roland (EV-7, vendue séparément). Tout autre modèle pourrait créer des dysfonctionnements ou endommager l'appareil.

Sommaire

Conventions utilisées dans ce manuel ....1

CONSIGNES D'UTILISATION ....3

REMARQUES IMPORTANTES ....5

Fonctionnalités ......9

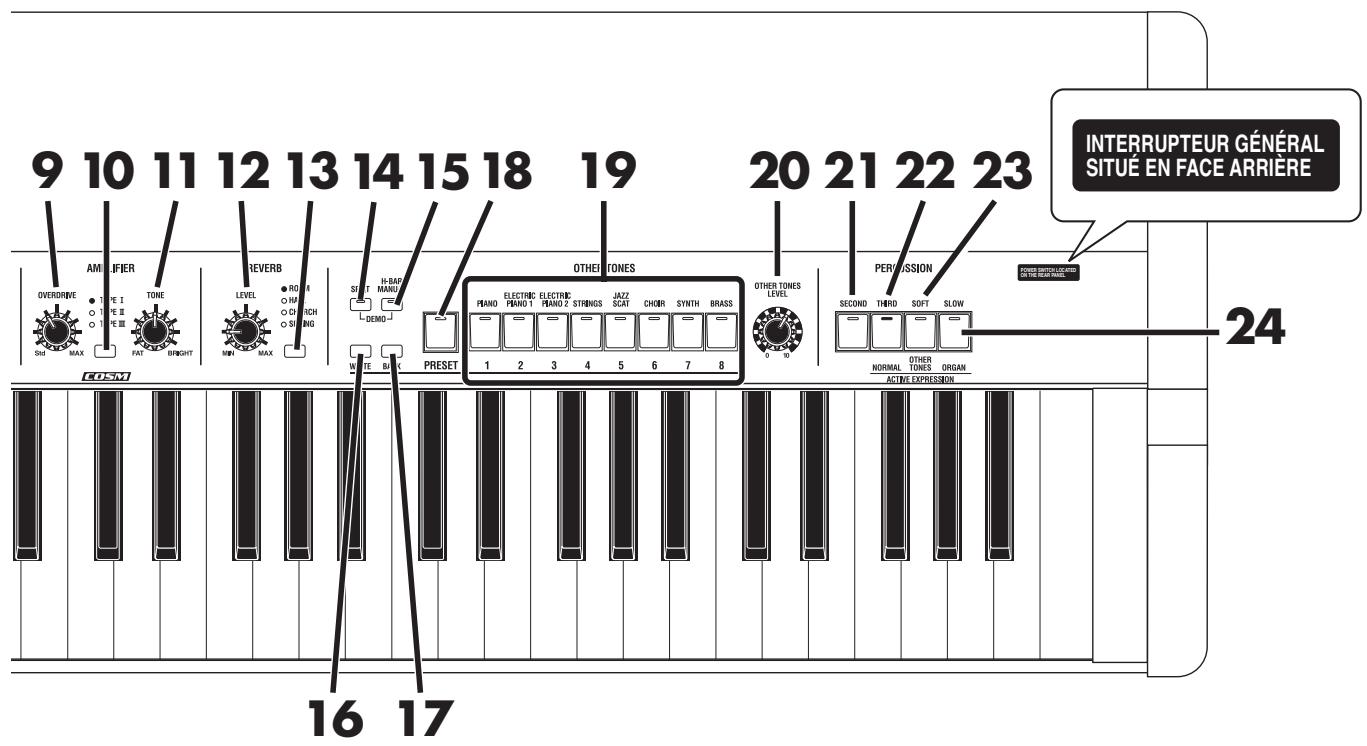

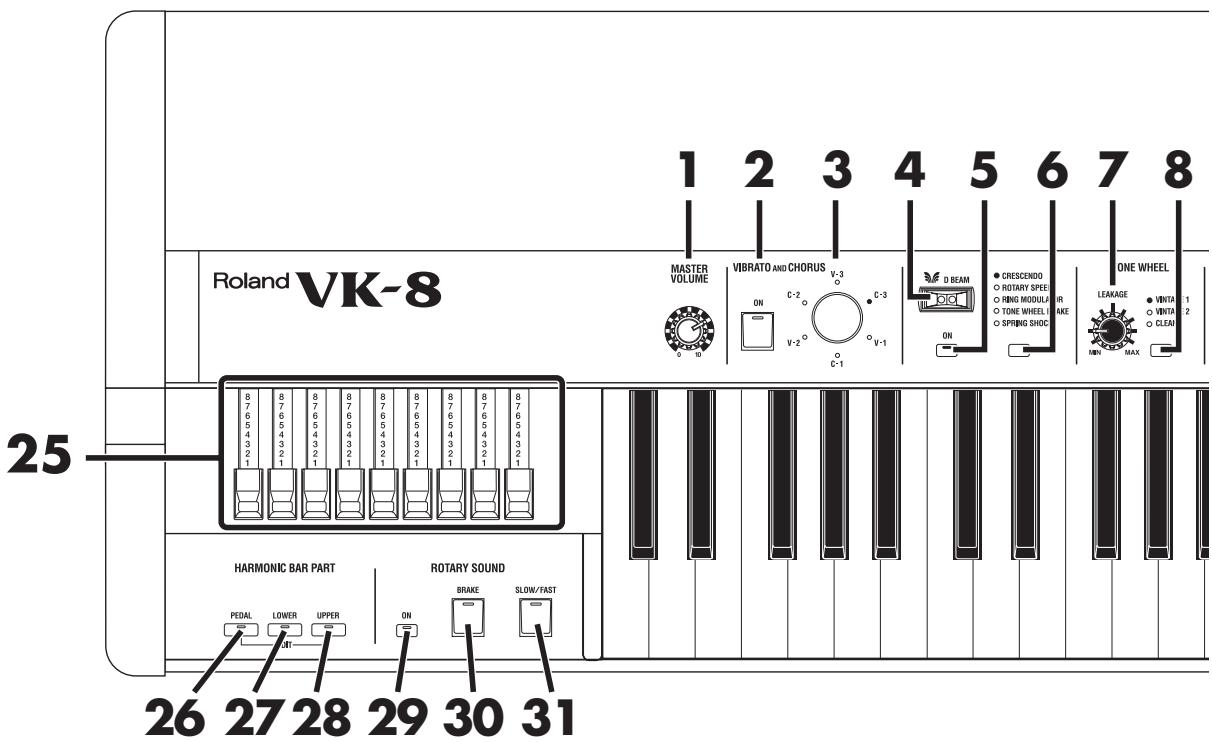

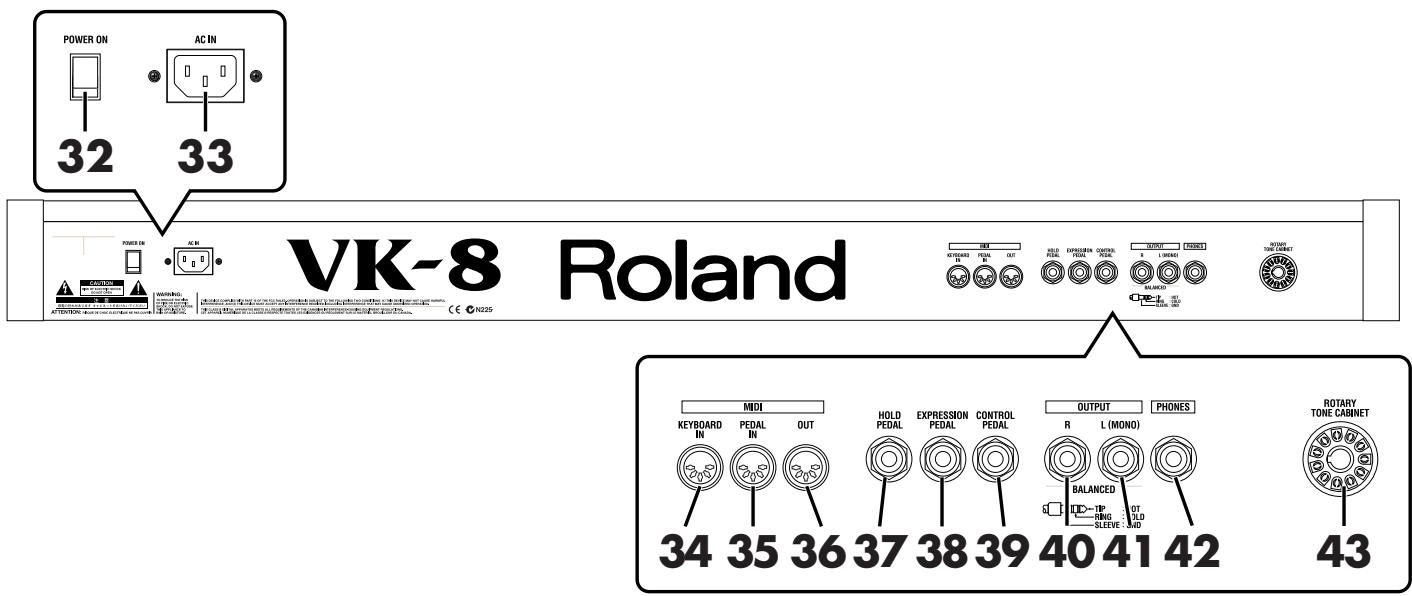

Description de l'appareil ....10

Fonctionnement du VK-8 ......13

Le générateur de son à roues phoniques virtuelles....13

Les sons d'orgue .... 13

Les autres sons .... 14

Les différentes mémoires .... 15

Avant de commencer....16

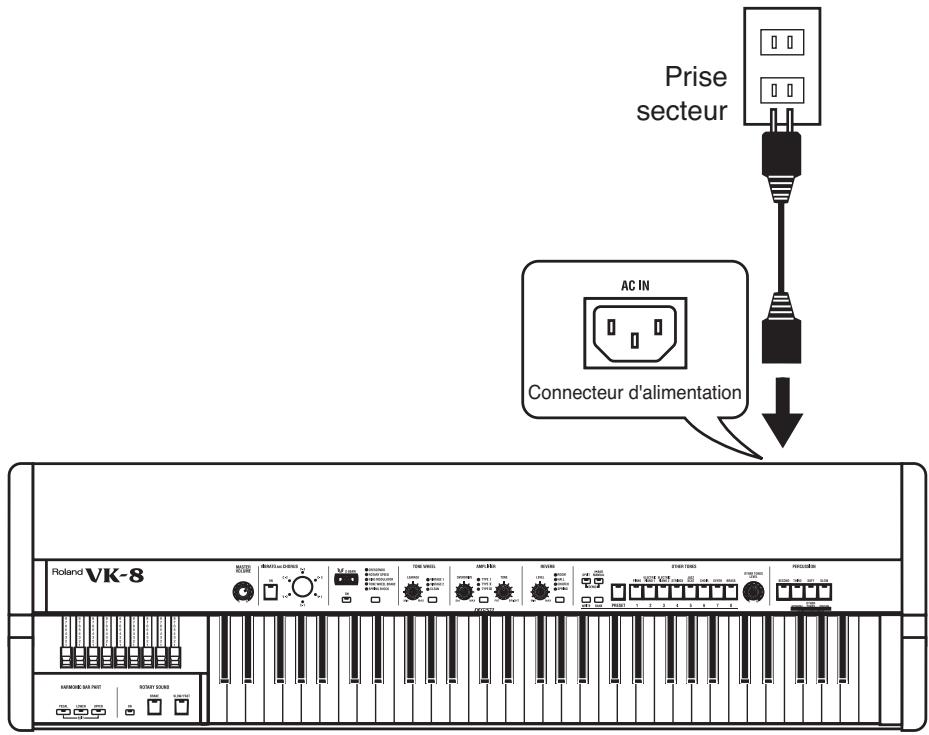

Branchement du cordon d'alimentation .... 16

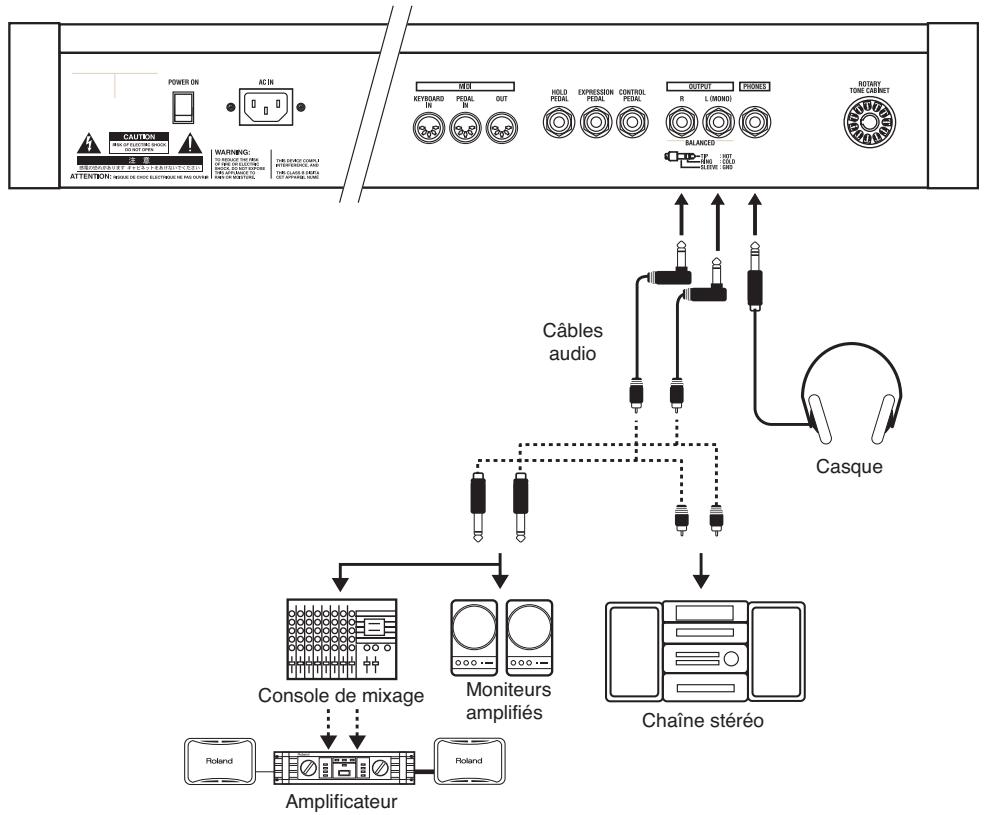

Branchement de votre système d'écoute ou d'amplification....17

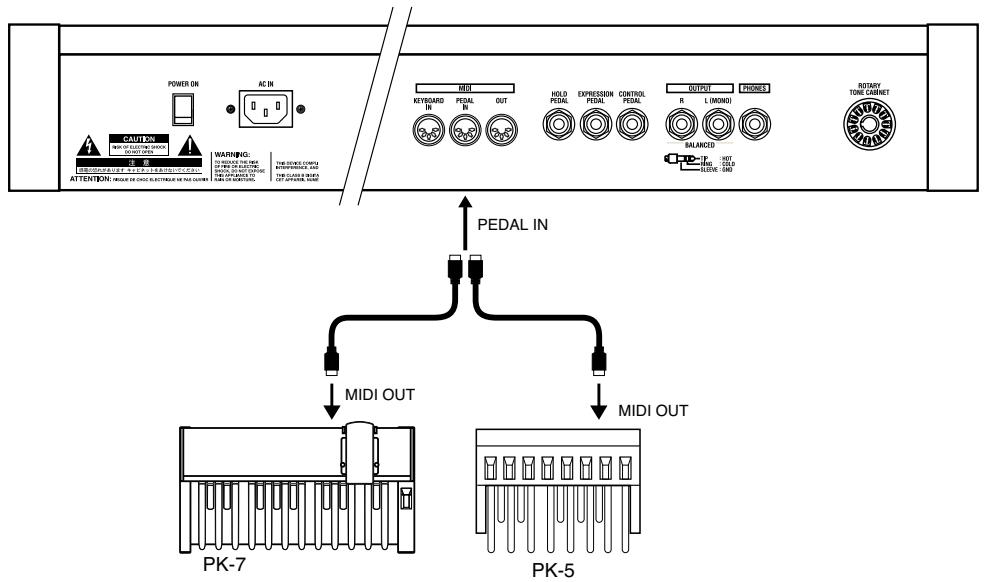

Branchement du pédalier 18

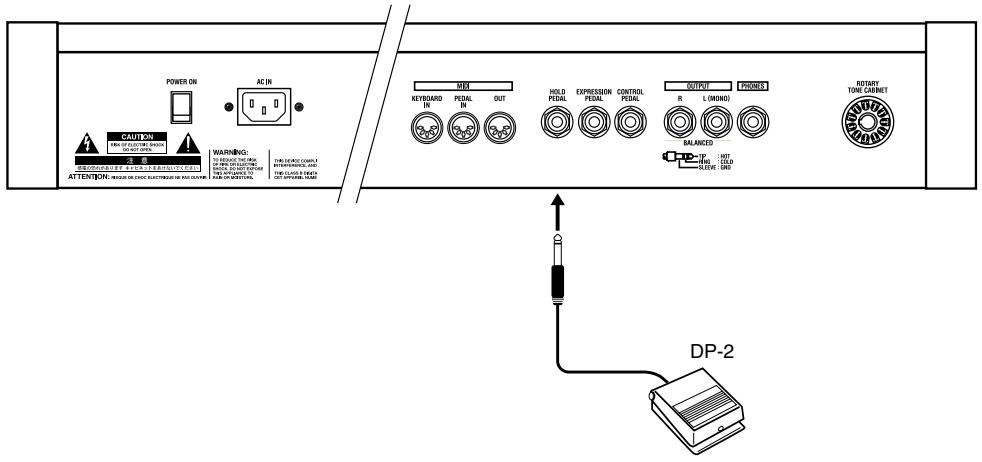

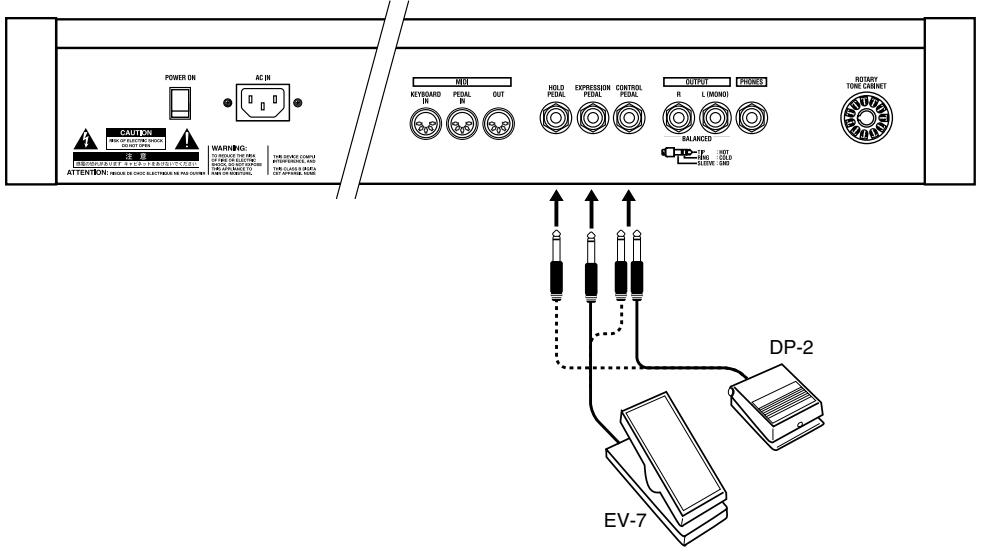

Branchement d'une pédale d'expression ou d'une pédale sustain....18

Mise sous tension 19

Mise hors-tension....19

Rappel des réglages par défaut (Factory Reset)....20

Écoute des morceaux de démonstration....21

Utilisation des sons d'orgue....22

Écoute des registrations d'origine....22

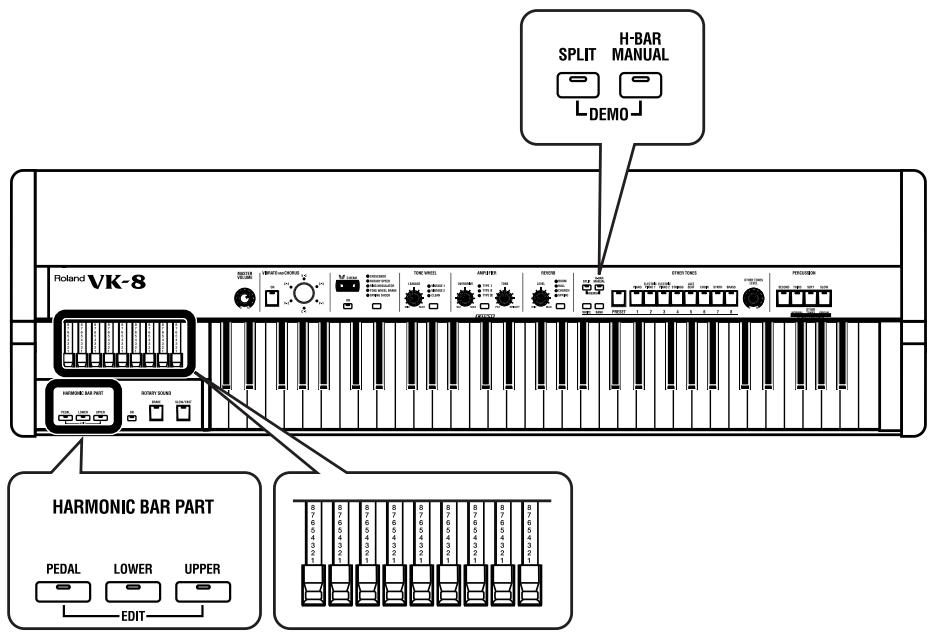

Les trois parties de l'orgue....23

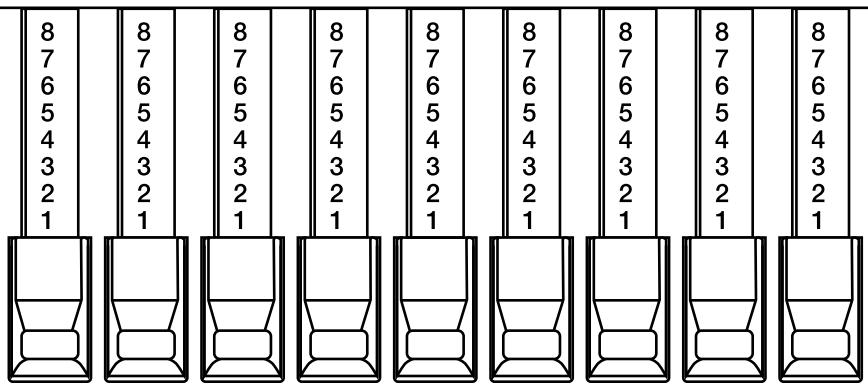

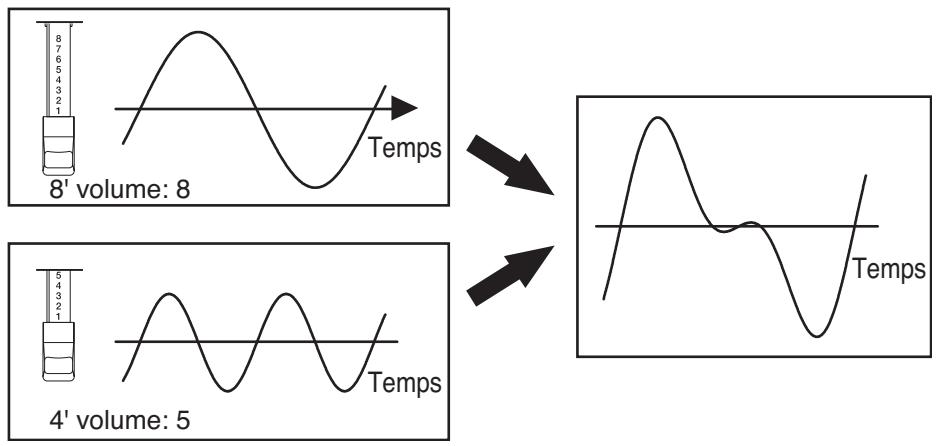

Modification du son en temps réel (tirettes harmoniques) 24

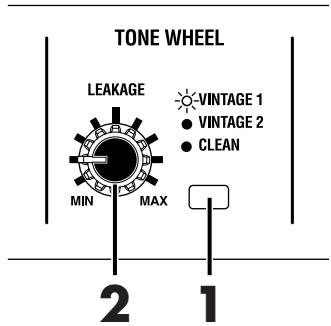

Choix des caractéristiques (type de roue phonique, niveau de «bruit de fuite» harmonique).....27

Ajout d'une attaque de percussion....28

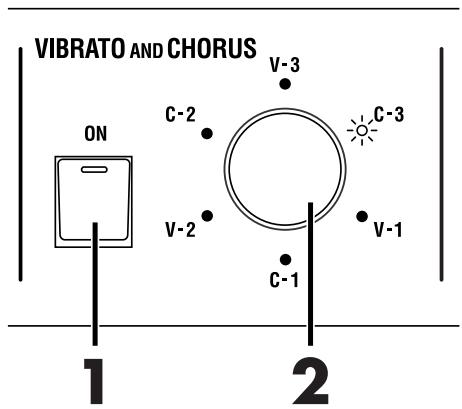

Modulations (vibrato et chorus)....31

Effet de cabine à son rotatif COSM (Rotary sound) 32

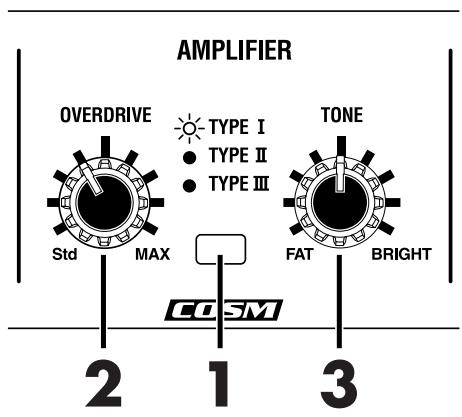

Modification du type d'amplification (Amp Type, Overdrive, Tone)....33

Utilisation du D BEAM pour produire des effets d'orgue standards 34

Réglage de la sensibilité du D Beam 36

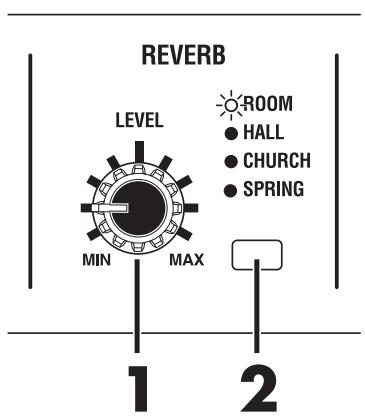

Ajout d'une ambiance sonore (Reverb)....37

Partage du clavier (Split)....38

Choix du point de partage....38

Utilisation de la pédale d'expression....39

Utilisation d'une pédale de contrôle....40

Affectation d'une fonction à la pédale de contrôle 40

Utilisation de la pédale de maintien (sustain)....42

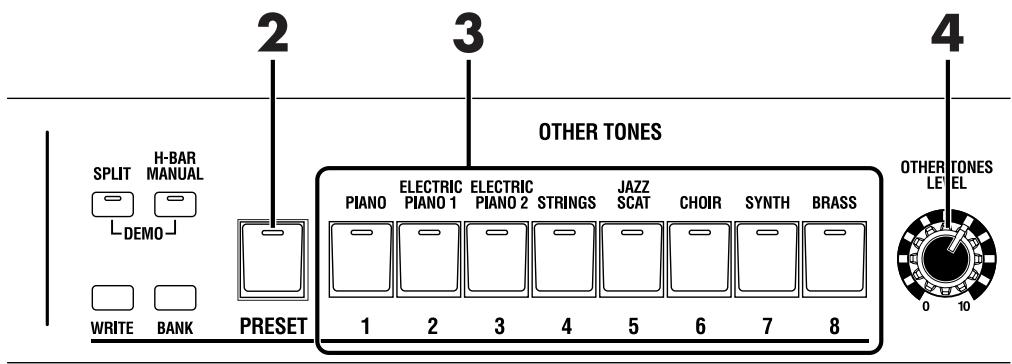

Utilisation des autres sons (other tones) 43

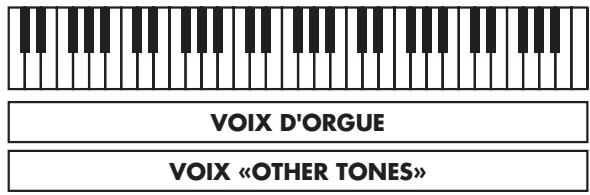

Superposition avec les sons d'orgue (Layer)......43

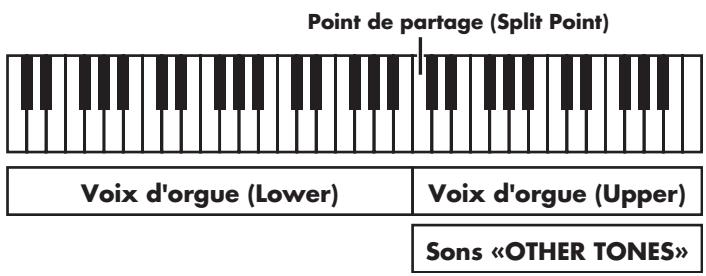

Répartition des sons d'orgue et des sons «other tones» sur le clavier (Split)....44

Sauvegarde de vos réglages (Preset)......45

Sauvegarde dans un Preset de la même Bank 46

Sauvegarde dans un Preset d'une autre Bank 46

Copie d'un Preset....46

Fonctions avancées....47

Les différents modes d'édition....47

Procédure de base 47

Paramètres affectant l'ensemble du système....49

Paramètres du son rotatif....49

Bruits de clic et de percussion....51

Paramètres MIDI 52

Égaliseur et autres réglages 55

Paramètres liés à chaque Preset....56

Effets et autres réglages....56

Branchement du VK-8 sur des appareils externes....58

Pilotage du VK-8 depuis une unité MIDI externe 58

Changement d'affectation des prises MIDI IN (Fonction SUB KEYBOARD)....58

Utilisation du VK-8 avec un deuxième clavier 59

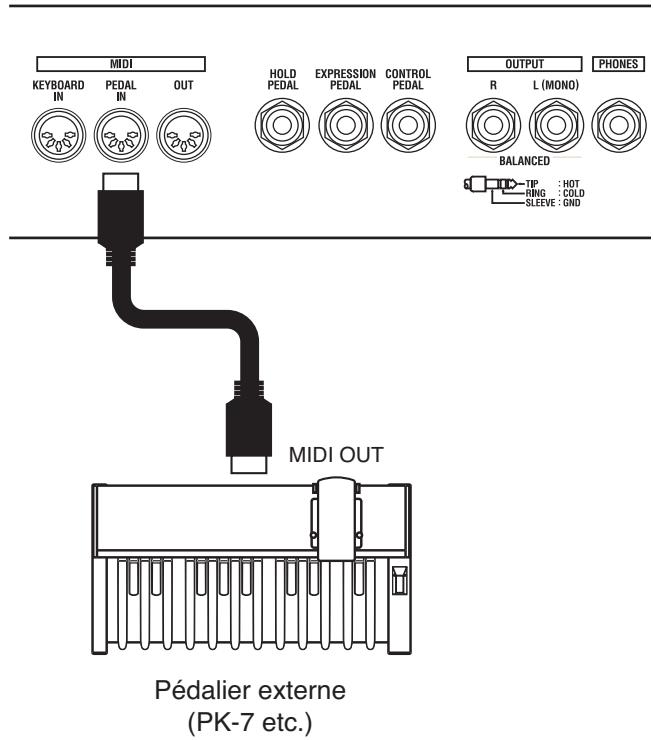

Branchement d'un pédalier ....59

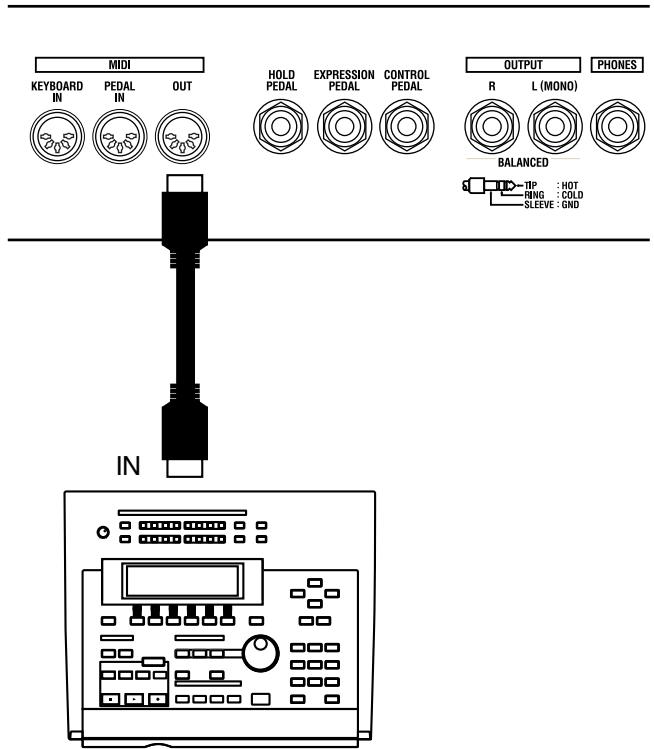

Utilisation d'un séquenceur externe....60

Sauvegarde des paramètres du VK-8 sur séquenceur externe (Bulk Dump)....61

Rechargement de données sauvegardées sur séquenceur externe....61

Branchement d'une cabine à son rotatif....62

Dysfonctionnements 63

Signalisation des erreurs 66

Liste des Presets et des autres sons....67

Presets 67

Autres sons (OTHER TONES)....68

Paramètres d'édition ....69

Sons de batterie....70

Implémentation MIDI....71

Charte d'implémentation MIDI ....77

Caractéristiques....78

Index....79

MEMO

Fonctions d'orgue

Générateur de son à roues phoniques virtuelles

Le VK-8 dispose d'un générateur de son à roues phoniques virtuelles simulant à la perfection le mécanisme de production sonore des orgues traditionnels. Comme ses trois parties — upper, lower, et pedal — sont en polyphonie intégrale, aucune coupure de son ne peut venir invalider votre technique de jeu.

Son rotatif

Un algorithme d'effet spécifique utilisant la technologie COSM Roland réalise une simulation fidèle d'une cabine à haut-parleur rotatif, partenaire indispensable de tout orgue électronique. Vous bénéficierez de ce son exceptionnel soit au casque, soit en reliant le VK-8 à un ampli clavier (comme le KC-1000) ou à une chaîne stéréo.

Son de saturation

En plus de la simulation des circuits à lampes et des caractéristiques acoustiques d'une cabine à son rotatif, la technologie COSM permet de recréer le son de nombreux types d'amplis. En explorant les différents modèles proposés, vous pourrez accéder à une grande variété de sons, incluant des saturations très «rock».

Clavier cascade

Le clavier du VK-8, d'un nouveau type créé spécifiquement pour ce modèle, imite à la perfection celui des orgues traditionnels et est particulièrement adapté à des techniques d'orgue comme le glissando.

Ergonomie intuitive

Avec le VK-8, l'accent a été mis sur un accès très immédiat au son par des tirettes harmoniques, des contrôles rotatifs et des boutons de grande dimension. Les boutons VIBRATO AND CHORUS et PERCUSSION sont, par exemple, positionnés exactement au même endroit que sur les orgues traditionnels à roues phoniques. Diverses options (type de roue phonique, niveau de bruit de fuite harmonique, simulation d'ampli, etc.) essentielles à la création de «gros» sons d'orgue peuvent être éditées directement depuis la face avant, comme si vous régliez le son d'un ampli guitare.

Ébénisterie en bois naturel

La finition bois de l'instrument rappelle naturellement celle des orgues traditionnels. Les faces latérales en bois naturel signeront, par leur patine, toutes les années d'utilisation de l'appareil.

Sons PCM incorporés, complétant utilement les sons d'orgue

Outre le générateur de sons d'orgue, le VK-8 dispose d'un générateur de sons PCM offrant une large palette de sons de qualité (Piano, Electric Piano 1, Electric Piano 2, Strings, Jazz Scat, Choir, Synth, et Brass). Ces sons peuvent être associés aux sons d'orgue pour augmenter le potentiel créatif de l'instrument.

Fonctionnalités supplémentaires

• Le contrôleur D BEAM donne accès à des gestes d'exécution spécifiques des orgues à roues phoniques : blocage de la rotation des roues ou claquement du ressort de réverbération par exemple. Le D BEAM est un accès temps réel ouvrant de nombreuses possibilités d'expression sur scène.
• Un connecteur spécifique à 11 broches pour cabine à haut-parleur rotatif est présent sur l'appareil. Les cabines compatibles avec ce standard peuvent être branchées directement sur le VK-8.
• La face arrière propose deux prises MIDI IN, permettant de brancher à la fois un clavier supplémentaire et un pédalier pour bénéficier d'un ensemble complet 2 claviers + pédalier.
• Les mémoires «User Preset» permettent de sauvegarder 64 configurations de jeu différentes.
• En plus des connecteurs pour pédale d'expression et pédale sustain, un connecteur pour pédale de contrôle est également présent et peut être affecté à un grand nombre de fonctions. En branchant à ce niveau une pédale d'expression ou une pédale-interrupteur, vous accédez à de nombreuses possibilités supplémentaires.

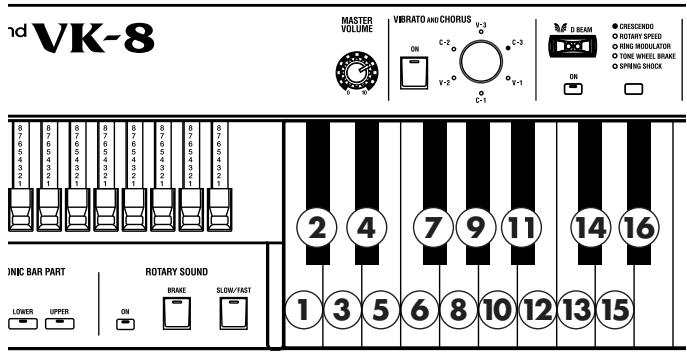

Description de l'appareil

1. Contrôle [MASTER VOLUME]

Volume général de l'appareil (p. 19).

■ VIBRATO ET CHORUS

1. Bouton VIBRATO AND CHORUS [ON]

Activation de l'effet vibrato ou chorus (p. 31).

1. Contrôle [VIBRATO AND CHORUS]

Sélectionne le type d'effet vibrato ou chorus (p. 31).

■ D BEAM

1. Contrôleur D BEAM

Permet de modifier le son en déplaçant la main devant le rayon D Beam (p. 34).

1. Bouton D BEAM [ON]

Activation du contrôleur D Beam (p. 34).

1. Bouton D BEAM

Sélectionne l'effet piloté par le contrôleur D Beam (p. 34).

■ TONE WHEEL

1. Contrôle [LEAKAGE]

Permet d'ajouter un bruit de fuite harmonique indépendamment de celui sélectionné par le type de roue phonique (p. 27).

1. Bouton [TONE WHEEL]

Sélectionne le type des roues phoniques virtuelles (p. 27).

■ AMPLIFIER

1. Contrôle [OVERDRIVE]

Détermine le niveau de la saturation (p. 33).

1. Bouton [AMPLIFIER]

Détermine la bande passante et la résonance du caisson de l'ampli virtuel (p. 33).

1. Contrôle [TONE]

Règle le timbre de la voix d'orgue (p. 33).

■ REVERB

1. Contrôle REVERB [LEVEL]

Ajuste la profondeur de la réverbération (p. 37).

1. Bouton [REVERB]

Sélectionne le type de réverbération (p. 37).

OTHER TONES

1. Bouton [SPLIT]

Permet de diviser le clavier et d'affecter chaque partie à un son différent (p. 38, 44).

1. Bouton [H-BAR MANUAL] (passage en manuel des tirettes harmoniques)

Cette fonction fait basculer les réglages de tirettes harmoniques des positions enregistrées dans la mémoire preset à la position réelle des tirettes sur l'appareil (p. 23).

1. Bouton [WRITE]

Permet la sauvegarde des réglages en cours dans une mémoire preset (p. 45, 46).

1. Bouton [BANK]

Sélectionne la bank de presets (p. 22, 45, 46).

1. Bouton [PRESET]

Permet de passer en mode Preset Select mode (p. 22, p. 45) et permet aux boutons [1] à [8] d'être utilisés pour la sélection des presets.

19. Boutons [1] à [8]

Quand le témoin du bouton [PRESET] est allumé, les boutons [1] à [8] permettent de sélectionner les presets. Quand il est éteint, ils servent à sélectionner les «autres sons» (OTHER TONES) :

[1/(OTHER TONES) PIANO]
[2/(OTHER TONES) ELECTRIC PIANO 1]
[3/(OTHER TONES) ELECTRIC PIANO 2]
[4/(OTHER TONES) STRINGS]
[5/(OTHER TONES) JAZZ SCAT]
[6/(OTHER TONES)CHOIR]
[7/(OTHER TONES) SYNTH]
[8/(OTHER TONES) BRASS]

20. Contrôle [OTHER TONES LEVEL]

Règle le volume des «autres sons» (OTHER TONES).

■ PERCUSSION

21. Bouton [SECOND]

Ajoute la deuxième percussion (de même hauteur que la tirette harmonique 4') au son d'orgue (p. 28).

22. Bouton [THIRD]

Ajoute la troisième percussion (de même hauteur que la tirette harmonique 2-2/3') au son d'orgue (p. 28).

23. Bouton [SOFT]

Modifie le volume de la percussion (p. 29).

24. Bouton [SLOW]

Modifie le temps de chute de la percussion (p. 30).

25. Tirettes harmoniques

Ces tirettes permettent de créer vos sons d'orgue et de les modifier pendant que vous jouez (p. 24).

■ HARMONIC BAR PART

Ces boutons déterminent le registre auquel sont affectées vos actions sur les tirettes harmoniques.

26. Bouton [PEDAL]

Les actions sur les tirettes harmoniques modifient le son du pédalier (p. 23).

27. Bouton [LOWER]

Les actions sur les tirettes harmoniques modifient le son de la partie inférieure (p. 23).

28. Bouton [UPPER]

Les actions sur les tirettes harmoniques modifient le son de la partie supérieure (p. 23).

■ ROTARY SOUND

29. Bouton ROTATY [ON]

Active l'effet rotatif sur le son d'orgue (p. 32).

30. Bouton [BRAKE]

Ce bouton agit sur la rotation du haut-parleur virtuel : activé, il provoque son ralentissement progressif et son arrêt. Désactivé, il entraîne la reprise progressive de la rotation (p. 32).

31. Bouton [SLOW/FAST]

Permet de choisir la vitesse de rotation du haut-parleur virtuel (p. 32).

Clignotement rapide Rotation rapide

Clignotement lent Rotation lente

FACE ARRIÈRE

1. Interrupteur [POWER]

Mise sous et hors-tension de l'appareil (p. 19).

1. Connecteur d'alimentation AC

Branchez ici le cordon d'alimentation fourni (p. 16).

1. Prise MIDI KEYBOARD IN

Permet le branchement d'un clavier MIDI externe et d'utiliser le VK-8 comme un instrument à deux claviers (p. 59).

Vous pouvez aussi utiliser cette prise pour brancher un séquenceur externe et utiliser alors le VK-8 pour jouer les données musicales qu'il lui adresse (p. 60).

1. Prise MIDI PEDAL IN

Permet le branchement d'un pédalier MIDI, donnant accès àu troisième registre d'expression des orgues (p. 59).

Vous pouvez aussi utiliser cette prise pour brancher un séquenceur externe et utiliser alors le VK-8 pour jouer les données musicales qu'il lui envoie (p. 60).

1. Prise MIDI OUT

Permet le branchement d'une unité MIDI externe destinée à recevoir les données d'exécution provenant du VK-8 (p. 60, p. 61).

1. Connecteur HOLD PEDAL

Permet le branchement d'une pédale type sustain qui prolonge les sons (orgue ou autres) après le relâchement des touches (p. 18, 42).

1. Connecteur EXPRESSION PEDAL

Permet le branchement d'une pédale d'expression (EV-5 ou EV-7, vendue séparément) (p. 18, p. 39).

1. Connecteur CONTROL PEDAL

Permet indifféremment le branchement d'une pédale type sustain (interrupteur) ou expression. Vous pouvez choisir la fonction qui lui est affectée (p. 18, p. 40).

1. Sortie OUTPUT R

2. Sortie OUTPUT L (MONO)

Ces sorties permettent de relier le VK-8 à un système de diffusion (amplificateur, enceintes amplifiées etc.) En cas de diffusion monophonique, utilisez le connecteur L (MONO) (p. 17).

1. Prise casque (PHONES)

Permet le branchement d'un casque d'écoute (optionnel) (p. 17).

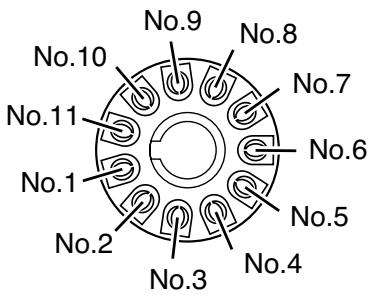

1. Connecteur ROTARY TONE CABINET

Permet le branchement d'une cabine à haut-parleur rotatif compatible (p. 62).

Fonctionnement du VK-8

Le générateur de son à roues phoniques virtuelles

Les orgues électroniques traditionnels produisent leur son en utilisant 91 disques métalliques à bord denté appelés «roues phoniques», chacune d'elles créant une forme d'onde de hauteur différente. Quand elles sont mises en rotation à une certaine vitesse devant une bobine électromagnétique, les indentations du disque génèrent un signal audio. La relation entre les tirettes harmoniques et la note jouée détermine le mélange des différents sons élémentaires constituant à la fois la hauteur et le timbre de la note.

Le générateur de sons d'orgue du VK-8 restitue une simulation numérique de ce procédé. Les roues phoniques sont remplacées par des oscillateurs électroniques («roues phoniques virtuelles») qui produisent un signal audio constant (correspondant à une rotation constante). La balance entre ces oscillateurs est gérée par les tirettes harmoniques et les notes jouées de la même manière que pour un orgue traditionnel.

Les sons d'orgue

Roues phoniques (Tone Wheels)

Les roues phoniques traditionnelles sont en rotation constante et sont simplement «mises en écoute» au moment où vous jouez une note. Les roues phoniques virtuelles du VK-8 agissent de même, permettant une réponse extrêmement rapide à l'enfoncement de la touche. Cette qualité de réponse s'apprécie tout particulièrement dans les techniques de jeu propres à l'orgue comme le glissando.

Les sons d'orgues sont constitués d'une fondamentale et de huit harmoniques, mixées en fonction des position des tirettes contrôlant le niveau de chacune. La modification peut se faire en temps réel, ce qui confère à votre jeu un haut degré d'expressivité.

Percussion

La percussion permet d'ajouter une attaque au son pour lui donner encore plus de présence et d'impact. Vous pouvez la définir comme constituée de la deuxième (SECOND) ou troisième (THIRD) harmonique par rapport à la note jouée. Vous disposez également d'une option d'atténuation de niveau (SOFT) et d'un allongement de l'atténuation (SLOW). La percussion des orgues traditionnels à roues phoniques est à simple déclenchement (single-trigger) c'est-à-dire qu'elle ne s'applique pas à toutes les notes mais seulement à la note jouée en premier et ne réinterviendra qu'après que vous ayez relâché toutes les notes. Si vous jouez legato, elle n'est donc appliquée qu'à la première note, alors que si vous jouez staccato, elle s'applique à chacune d'elles. Dans tous les cas, si vous jouez trop rapidement, le circuit de percussion ne se réarmera pas complètement et la percussion sera atténuée. Le VK-8 permet toutefois de régler ce temps de réarmement pour vous permettre d'adapter sa réponse à votre jeu (p. 51). Sur les orgues traditionnels à roues phoniques, la manière dont est utilisée la percussion tient une place importante dans l'expressivité et le caractère spécifique du son de l'instrument.

Toujours sur les orgues à roues phoniques, c'est le son de la première tirette harmonique qui sert à produire le son de percussion. Le son associé à ce registre «1'» n'est donc plus entendu dans le son d'orgue. Par ailleurs la percussion ne s'applique qu'à la partie supérieure (Upper).

Sur ces mêmes orgues traditionnels, la désactivation du bouton [SOFT] de la percussion réduit le volume de l'orgue. Là encore le VK-8 permet de simuler ou non cette variation de volume liée à l'activation/désactivation du bouton [SOFT] (p. 51).

Clics du clavier

Les orgues électroniques les plus anciens (de première génération) produisaient un son de «blip» (indépendant de la percussion) à l'enfoncement et au relâchement des touches. Ce son a d'abord été considéré comme un artefact, mais il est devenu, avec le temps, une composante indispensable du jeu des musiciens de blues et de rock, et a fini par s'imposer comme un standard dans l'ensemble de la musique de jazz.

Le VK-8 vous permet de régler indépendamment le niveau de ces bruits pour les enfoncements et pour les relâchements de touches (p. 51).

Vibrato et Chorus

Les orgues traditionnels disposent de six effets différents : trois types de vibrato (V1, V2, V3) et trois types de chorus (C1, C2, C3).

Le vibrato consiste en une modulation cyclique du son, et le chorus en une modulation de faible hauteur donnant une dimension d'espace et de profondeur au son.

Tirettes harmoniques

Les tirettes harmoniques des orgues à roues phoniques sont organisées de gauche à droite dans un ordre ascendant. Elles sont notées en «pieds» par référence aux orgues d'église, le registre des huit pieds (8') correspondant à la fondamentale.

Une tirette fait exception à cet ordre : celle des 5-1/3', qui prend la deuxième place à partir de la gauche.

L'ordre numérique devrait la placer en troisième position, mais comme il s'agit d'une harmonique du registre des 16' elle se trouve placée à ses côté par commodité.

Les tirettes harmoniques possèdent un code-couleur : celles qui sont dans une relation d'octave avec les 8' sont blanches, celles qui correspondent à d'autres harmoniques sont noires, et celles qui sont liées au registre grave sont marron.

Sur les orgues à roues phoniques, les registres aigus étaient répétés (réutilisés) dans la partie haute de la tessiture, et il en allait de même pour les registres graves dans la partie basse de la tessiture. Ce phénomène était appelé «repliement» (fold-back).

Si un orgue avait disposé de 109 roues phoniques, les neuf harmoniques auraient toutes pu être jouées par les 61 touches de l'orgue, ce qui aurait engendré, dans les aigus, des sons excessivement criards et dans les graves des sons peu clairs. Pour ces raisons, le VK-8 conserve le repliement afin de générer des sons bien équilibrés.

L'adjonction d'une cabine à son rotatif à un orgue traditionnel permet d'obtenir une modulation et un sentiment de rotation du son créant un espace sonore tridimensionnel.

Sur le VK-8, le volume de l'effet rotatif, le temps mis à passer de la vitesse lente à la vitesse rapide et la vitesse définie pour chacun de ces états, ainsi que la sensation d'espace peuvent être réglés indépendamment pour le tweeter et le woofer.

Reverb

Cet effet ajoute une réverbération au son de l'instrument. Les types ROOM, HALL, et CHURCH simulent des espaces naturels de différentes tailles. Le type SPRING simule les anciens circuits de réverbération à ressorts souvent présents sur les orgues traditionnels.

Le VK-8 permet de régler le temps de réverbération (p. 57). Le contrôle [REVERB] permet également d'en modifier le volume (p. 37).

Les autres sons

Le VK-8 comporte aussi une série d' «autres sons» ou «OTHER TONES», auxquels vous pouvez accéder indifféremment depuis les registres Upper, Lower, ou Pedal.

Les sons «OTHER TONES» sont au nombre de huit :

1. PIANO
2. ELECTRIC PIANO 1
3. ELECTRIC PIANO 2
4. STRINGS
5. JAZZ SCAT
6. CHOIR
7. SYNTH
8. BRASS

Les différentes mémoires

Mémoire «système»

Elle permet la sauvegarde de paramètres affectant le VK-8 dans son ensemble.

Mémoires «Preset»

Elles concernent les réglages spécifiques à chaque numéro Preset : positions des tirettes harmoniques, valeurs et statuts des contrôles et boutons de la face avant. Le VK-8 dispose de 64 mémoires Preset qui peuvent toutes être éditées.

Avant de commencer

Branchement du cordon d'alimentation

1 Avant tout branchement, vérifiez que le VK-8 est bien hors-tension.
2 Branchez le cordon d'alimentation (fourni) sur le VK-8 d'une part, et sur une prise secteur alimentée d'autre part.

Pour éviter tout dommage aux haut-parleurs comme au reste de l'installation, veillez à réduire le volume au minimum et à mettre tous vos appareils hors-tension avant d'effectuer vos branchements.

REMARQUE

Veillez à n'utiliser que le câble d'alimentation fourni avec l'appareil.

Branchement de votre système d'écoute ou d'amplification

Le VK-8 ne dispose pas d'une amplification incorporée. Pour pouvoir l'entendre, vous devez le brancher sur un système de diffusion (enceintes amplifiées ou chaîne stéréo) ou l'écouter au casque.

1 Avant tout branchement, vérifiez que tous vos appareils sont bien hors-tension.
2 Reliez le VK-8 à votre système de diffusion comme indiqué sur le schéma ci-dessous.

Utilisez des câbles audio standards pour relier le VK-8 à votre système audio. Si vous utilisez un casque, branchez-le dans la prise casque «PHONES».

À propos des sorties OUTPUT

Les connecteurs OUTPUT du VK-8 acceptent aussi bien les branchements symétriques que non symétriques. Pour une liaison symétrique, utilisez un câble équipé de jacks 6,35 TRS. Pour une liaison non symétrique, utilisez des jacks TS.

TRS

TS

REMARQUE

Pour éviter tout dommage aux haut-parleurs comme au reste de l'installation, veillez à réduire le volume au minimum et à mettre tous vos appareils hors-tension avant d'effectuer vos branchements.

Pour tirer le meilleur parti de votre VK-8, nous vous recommandons d'utiliser de préférence un système stéréo. Si votre système est mono, branchez le sur le connecteur OUTPUT L (MONO).

REMARQUE

Pour permettre une utilisation en concerts, le circuit casque (PHONES) peut atteindre des niveaux supérieurs au niveau habituel des instruments électroniques. Une écoute prolongée à niveau élevé pouvant endommager votre audition, veillez à n'utiliser que des niveaux modérés.

Les câbles audio et le casque ne sont pas fournis et doivent être acquis séparément.

Branchement du pédalier

1 Avant tout branchement, vérifiez que tous vos appareils sont bien hors tension.
2 Utilisez un câble MIDI standard pour relier la prise MIDI PEDAL IN du VK-8 à la prise MIDI OUT de votre pédalier MIDI.

3 Mettez le pédalier MIDI sous tension.
4 Allumez le VK-8.

Branchement d'une pédale d'expression ou d'une pédale sustain

Vous pouvez brancher une pédale d'expression ou une pédale sustain sur les connecteurs EXPRESSION PEDAL, HOLD PEDAL, et CONTROL PEDAL en face arrière.

Si la fonction SUB KEYBOARD (p. 58) est activée, il n'est pas nécessaire de définir le canal MIDI.

REMARQUE

Le pédalier doit être mis sous tension avant le VK-8 pour pouvoir être reconnu correctement. À la mise hors tension, procédez à l'inverse en commençant par éteindre le VK-8 avant d'éteindre le pédalier.

REMARQUE

Utilisez exclusivement le modèle de pédale d'expression prévu pour l'appareil (EV-7, vendue séparément). Tout autre modèle pourrait créer de dysfonctionnements et endommager votre appareil.

Mise sous tension

1 Avant de mettre le VK-8 sous tension, vérifiez que :

• cet appareil est branché correctement à ses divers périphériques.
• son volume, ainsi que celui des différents appareils et systèmes de diffusion qui lui sont reliés est bien au minimum.

2 Appuyez sur la partie haute de l'interrupteur [POWER] situé en face arrière du VK-8.

À la mise sous tension, les témoins des boutons HARMONIC BAR PART [UPPER], [REVERB], et quelques autres s'allument sur la face avant.

POWER ON

3 Allumez votre système de diffusion.

4 Tournez le contrôle [MASTER VOLUME] dans le sens horaire pour régler le volume du VK-8.

MASTER VOLUME

5 Réglez le niveau des appareils reliés au VK-8.

■ Mise hors-tension

1 Avant de mettre l'appareil hors-tension, vérifiez les points suivants :

• Le volume du VK-8 et des appareils qui lui sont reliés doit être au minimum.
• Toutes vos données créées ont bien été sauvegardées.

2 Éteignez les appareils reliés au VK-8.

3 Appuyez sur la partie inférieure de l'interrupteur [POWER] du VK-8 pour mettre l'appareil hors-tension.

POWER ON

REMARQUE

Une fois vos branchements effectués, mettez vos appareils sous tension dans l'ordre spécifié. L'utilisation d'un ordre différent pourrait endommager vos appareils et vos haut-parleurs.

REMARQUE

Cet appareil est équipé d'un circuit de protection. Une temporisation de quelques secondes est donc nécessaire à la mise sous tension avant qu'il ne fonctionne normalement.

REMARQUE

Veillz à ne pas utiliser des volumes trop élevés sous peine d'endommager votre audition ou votre système d'écoute.

REMARQUE

Si la mise hors-tension intervient après que vous ayez effectué des modifications de sons, celles-ci seront perdues. Pour les conserver, vous devez impérativement les sauvegarder avant d'éteindre l'appareil. Voir «Sauvegarde de vos réglages» (p. 45) pour plus de détails à ce sujet.

Rappel des réglages par défaut (Factory Reset)

Cette fonction réinitialise le VK-8 à ses valeurs par défaut.

1 Vérifiez que le volume est bien au minimum.
2 Appuyez sur la partie inférieure de l'interrupteur [POWER] du VK-8 pour le mettre hors tension.

POWER ON

3 Tout en maintenant enfoncés les boutons HARMONIC BAR PART [UPPER] [LOWER] [PEDAL], appuyez sur la partie haute de l'interrupteur [POWER] pour remettre l'appareil sous tension.
4 Maintenez les boutons HARMONIC BAR PART [UPPER] [LOWER] [PEDAL] enfoncés jusqu'à ce que tous les témoins de la face avant soient allumés.

L'appareil retrouve l'ensemble de ses paramètres d'usine.

Après la réinitialisation, les témoins de la face avant restent allumés quelques secondes.

Quand vous effectuez une réinitialisation (Factory Reset), toutes les données que vos avez créées sont effacées de la mémoire interne du VK-8. Si certains de ces programmes devaient être conservés, utilisez la fonction de transfert de données (Bulk Dump) pour les sauvegarder sur un séquenceur MIDI externe, etc. avant d'effectuer la réinitialisation (p. 61).

REMARQUE

Ne mettez jamais l'appareil hors tension pendant que la réinitialisation (Factory Reset) est en cours.

Écoute des morceaux de démonstration

Le VK-8 comporte quatre morceaux de démonstration. Pour les écouter et tester avec eux divers sons d'orgues et effets, procédez comme suit :

1 Appuyez en même temps sur les boutons [SPLIT] et [H-BAR MANUAL].

Vous accédez au mode de démonstration.

2 Appuyez sur le bouton [PRESET] (son témoin s'allume).

Les morceaux de démonstrations sont lus les uns après les autres en partant du premier.

Quand le premier morceau est terminé la lecture se poursuit par le deuxième et quand la fin du dernier morceau est atteinte, la lecture reprend au début du premier.

3 Appuyez à nouveau sur [PRESET] (le témoin s'éteint).

La lecture des morceaux de démonstration s'arrête.

4 Appuyez sur le bouton [SPLIT].

Vous sortez du mode de démonstration.

Avant d'appuyer sur [PRESET] vous pouvez appuyer sur un des boutons [1] à [4] pour choisir le morceau à partir duquel vous démarrez.

REMARQUE

Les données jouées ne sont pas retransmises en MIDI OUT.

REMARQUE

Tous droits réservés. Toute utilisation de ces morceaux à des fins autres que privées ou familiales est strictement interdite.

REMARQUE

La troisième Demo utilise l'effet «Spring Shock». Cet effet peut produire un impact puissant si le volume du VK-8 a été réglé trop haut. Utilisez le contrôle [MASTER VOLUME] pour réduire le volume du VK-8 à un niveau acceptable et non dangereux pour votre audition ou votre matériel.

Utilisation des sons d'orgue

Écoute des registrations d'origine

Le VK-8 dispose de 64 mémoires de sons incorporées. Pour écouter ces sonorités, procédez comme suit :

Vous disposez de huit banks comportant chacune 8 sons.

Passez d'un Preset à l'autre pour écouter les sons d'orgues correspondants.

1 Appuyez sur le bouton [PRESET] (son témoin s'allume).
2 Maintenez le bouton [BANK] enfoncé et appuyez sur un des boutons de [1] à [8] pour sélectionner le numéro de bank.
3 Appuyez sur un des boutons de [1] à [8] pour sélectionner un numéro de Preset.

Le témoin correspondant s'allume.

4 Jouez quelques notes pour écouter le son sélectionné.

Exemple :

• Passage du preset 11 au preset 18
Appuyez sur le bouton [8].
• Passage du preset 11 au preset 35

Maintenez le bouton [BANK] enfoncé et appuyez sur le bouton [3]. Retirez ensuite votre doigt du bouton [BANK] et appuyez sur le bouton [5].

Pour passer à un autre preset dans la même bank, l'étape 2 n'est pas nécessaire.

Quand vous appuyez sur [BANK] le témoin de la bank en cours de sélection s'allume.

Les trois parties de l'orgue

Les sons d'orgues sont répartis sur trois voix : «upper», «lower» et «pedal».

Quand vous jouez sur le clavier du VK-8, vous entendez le son de la voix «upper», mais vous pouvez aussi utiliser le VK-8 dans d'autres configurations :

• diviser le clavier du VK-8 en deux zones, et jouer la voix Upper dans la partie droite et la voix Lower dans la partie gauche du clavier (p. 38).
• brancher un clavier externe sur le VK-8 et jouer la voix Upper sur le clavier du VK-8 et la voix Lower sur le clavier externe (p. 59).
• brancher un pédalier externe et jouer la voix Upper sur le clavier du VK-8, et la voix Pedal à partir du pédalier (p. 59).

Les voix Upper, Lower, et Pedal des sons d'orgue sont toutes modifiables à l'aide des tirettes harmoniques.

1 Appuyez sur le bouton HARMONIC BAR PART [UPPER], ou sur le bouton [LOWER] ou sur le bouton [PEDAL] pour sélectionner la partie dont vous voulez éditer un son.

2 Appuyez sur le bouton [H-BAR MANUAL] (son témoin s'allume).

Quand le témoin du bouton [H-BAR MANUAL] est éteint, les positions des tirettes harmoniques sont remplacées par les valeurs mémorisées pour la voix d'orgue du Perset sélectionné (p. 22, 45).

3 Modifier la position des tirettes harmoniques pour agir sur le timbre (p. 24).

Votre son modifié peut être sauvegardé dans une mémoire Preset (p. 45).

Pour écouter le son de la voix Lower vous pouvez soit activer le mode Split (p. 38) et jouer dans la partie gauche du clavier, soit brancher un clavier externe sur l'appareil (p. 59). Pour écouter le son de la voix Pedal, vous devez brancher un pédalier externe (p. 59).

Modification du son en temps réel (tirettes harmoniques)

Les tirettes harmoniques sont les contrôles de base pour le réglage des sons d'orgue. En agissant sur le niveau de chacune d'elles, vous pouvez créer une grande gamme de timbres différents.

Les numéros apparaissant sur les tirettes harmoniques au fur et à mesure que vous les tirez vers vous permettent de revenir rapidement à un réglage favori. Quand vous poussez une tirette vers l'avant jusqu'à ce qu'aucun numéro ne soit plus visible, son volume est à zéro et aucun son n'est entendu pour ce partiel. Si vous tirez une tirette à fond vers l'arrière, le volume correspondant est au maximum.

Le son associé à chacune des tirettes harmonique correspond grossièrement à une sinusoïde, et leur combinaison permet de créer des timbres (ou formes d'ondes) complexes.

Quand la percussion est activée, le registre des 1' est inactif.

Les numéros (16', 5-1/3', etc.) imprimés sur la tête de chaque tirette harmonique correspondent à la hauteur de chacune des harmoniques en «pieds» (feet). Cette hauteur relative tient un rôle important dans la création du timbre. Le registre des huit pieds (8') correspond à la hauteur de base ou fondamentale.

Les relations de hauteur entre les différentes tirettes harmoniques correspondent au tableau ci-dessous :

Quand vous appuyez sur le do du milieu du clavier (C4) chaque tirette harmonique correspond à la hauteur de note ci-dessous.

Historiquement, les «pieds» (symbole «'») désignaient la longueur des tuyaux d'orgues en mesures anglo-saxonnes. La longueur du tuyau produisant le son de base (fondamentale) était de huit pieds. Des tuyaux ne mesurant que la moitié de cette longueur (4') produisaient donc une note située une octave au dessus de cette fondamentale, et des tuyaux de longueur double (16') créaient une note à l'octave inférieure. Pour passer à deux octaves au dessus de la fondamentale, il suffisait de réduire encore la longueur du tuyau à 2' et pour obtenir les harmoniques de rang impair, il suffisait d'utiliser des valeurs fractionnaires.

Sur les orgues traditionnels, ce schéma cesse d'être vrai dans certaines régions du clavier (p. 25). Les harmoniques les plus aigües sont abaissées d'une octave alors que les plus graves sont, elles, remontées d'une octave. Il s'agit d'une conséquence des limitations mécaniques du mécanisme à roues phoniques qui ne lui permettent pas de générer aisément des sons très aigus ou très graves. Ce «retournement» des fréquences élevées et graves a surtout pour conséquence de créer un son plus doux, mieux défini et plus plaisant à l'oreille. Le VK-8 restitue fidèlement cette caractéristique.

Ainsi que vous pouvez le voir sur les hauteurs de notes, le registre des 5-1/3' n'est pas présenté dans l'ordre des hauteurs croissantes. Il n'est en effet pas destiné à s'harmoniser avec le registre des 8' (fondamentale), mais avec le registre des 16'.

Les instruments acoustiques produisent des sons qu'on peut analyser comme l'addition de fréquences, multiples eniètres de la fondamentale. Ce sont les fréquences «harmoniques». Par rapport au registre des 8' le registre des 5-1/3' n'est pas une valeur entière et ne s'harmonise pas.

Mais par rapport au registre des 16' (une octave en dessous), 5-1/3' est bien un multiple et s'harmonise correctement (en partant de 16', 5-1/3' est trois fois plus haut.) Du fait de cette relation, les tirettes 5-1/3' et 16' sont de couleur différente et placées côte à côte.

Choix des caractéristiques (type de roue phonique, bruit de «fuite» harmonique)

Le choix des types de roues phoniques et du bruit de fuite harmonique sont des éléments important dans la création d'un son d'orgue réaliste.

Roues phoniques

Sur les orgues traditionnels, les «roues phoniques» sont en fait 91 disques en métal à bord denté, générant des sons de hauteur différentes en tournant à vitesse constante devant un électro-aimant. Le VK-8 crée une simulation numérique de ce mécanisme, et offre la même rapidité de réponse et la même polyphonie intégrale. Les sons produits par les roues phoniques des orgues traditionnels ne sont pas de pures sinusoides, du fait des imprécisions de réalisation des disques et des caractéristiques des circuits analogiques, mais ce sont ces imperfections qui leur donnent leur caractère spécifique.

Bruit de «fuite» harmonique

Des phénomènes de diaphonie interviennent également sur ces orgues traditionnels, par «contamination» du signal audio entre roues phoniques voisines. Considérée initialement comme un artefact, cette particularité est aujourd'hui un élément important dans la fidélité de reproduction du son des orgues les plus célèbres.

Tone Wheel (type)

Détermine le type des roues phoniques.

1 Appuyez sur le bouton [TONE WHEEL] pour choisir un des 3 types.

Chaque pression sur le bouton [TONE WHEEL] fait défiler les trois options en boucle.

Type	Commentaire
VINTAGE1	Roues phoniques simulant les orgues des années 70.
VINTAGE2	Roues phoniques simulant les orgues des années 60.
CLEAN	Son de roues phoniques sans bruit de fuite.

Leakage (niveau de diaphonie)

Indépendamment du bruit de fuite lié à chacune des options de roues phoniques (tone wheel), vous pouvez ajouter un certain niveau bruit de fuite harmonique de manière séparée.

2 Tournez le contrôle [LEAKAGE].

La rotation vers la gauche diminue le bruit de fuite, tandis que la rotation vers la droite l'augmente.

REMARQUE

Avec les choix «VINTAGE1» et «VINTAGE2», un certain niveau de fuite (diaphonie) persiste même quand le contrôle [LEAKAGE] est tourné à fond vers la gauche.

Ajout d'une attaque de percussion

La Percussion ajoue un son d'attaque au début de chaque note pour donner plus de présence au son. Si vous jouez legato, la percussion n'est ajoutée qu'à la première note jouée. Si vous jouez staccato (en détachant les notes), la percussion concernera chaque note.

PERCUSSION

Bouton [SECOND] (2e Percussion)

Active/désactive la 2e percussion.

Bouton	Commentaire
SECONDallumé (ON)	La percussion utilise un son de même hauteur que la tirette harmonique des 4'.
éteint (OFF)	La 2e percussion est inactive.

Bouton	Commentaire
THIRDallumé (ON)	La percussion utilise un son de même hauteur que la tirette harmonique des 2-2/3'.
THIRDéteint (OFF)	La 3e percussion est inactive.

La percussion ne concerne que la partie supérieure (upper) des voix d'orgue. Elle ne peut pas être affectée ni à la partie inférieure (lower) ni au pédalier (pedal) ni aux autres sons (other tones).

Quand la percussion est activée, le registre des 1' est inactif.

REMARQUE

Il n'est pas possible de sélectionner simultanément les percussions [SECOND] et [THIRD].

Bouton [SOFT] (Percussion atténuée)

Active/désactive la variation de niveau de la percussion.

Bouton	Commentaire
S0FTAllumé (ON)	Le son de percussion est atténué.
S0FTÉteint (OFF)	Le son de percussion est normal.

Quand vous éteignez le bouton [SOFT] pour renforcer la percussion, le son d'orgue lui-même se trouve atténué. Cela reproduit le fonctionnement des orgues à roues phoniques. La réduction du son d'orgue lors de la désactivation de la fonction [SOFT] peut être paramétré (p. 52). Vous pouvez également définir les volumes de percussion générés par les paramétrages de percussion en Normal ou en Soft (p. 51).

[SLOW] (Percussion à atténuation lente)

Active/désactive le ralentissement d'atténuation de la percussion.

Bouton	Commentaire
SLOWAllumé (ON)	Le son de percussion s'atténue plus lentement et l'impact de la percussion se trouve donc un peu réduit.
SLOWÉteint (OFF)	Le son de percussion disparaît rapidement. L'impact de la percussion est plus net.

Percussion à atténuation rapide

Percussion à atténuation lente

Percussion des orgues traditionnels (algorithm de simple déclenchement)

Le percussion des orgues traditionnels ne s'applique pas à toutes les notes jouées, mais seulement aux notes jouées simultanément à partir d'un état où aucune note n'est jouée. C'est pourquoi, quand elles sont jouées legato, seule la première note est affectée par la percussion. Quand les notes sont jouées staccato (séparément), la percussion est affectée à toutes les notes. Cette méthode est appelée «algorithm de simple déclenchement» et représente un élément important du jeu de l'orgue électronique.

Sur les orgues traditionnels, la percussion était produite par un circuit analogique. Quand l'intervalle entre deux notes détachées était trop bref, le circuit n'avait pas le temps de se recharger complètement et le niveau de percussion se trouvait donc momentanément réduit. Le VK-8 simule cet aspect et permet aussi de modifier les réglages afin de choisir les caractéristiques de rechargement de ce circuit de percussion virtuel (p. 51).

MEMO

Vous pouvez définir la valeur du ralentissement engendré par la fonction «Slow» (p. 51).

Modulations (Vibrato et Chorus)

L'effet de vibrato crée une modulation cyclique de la hauteur du son de l'orgue. Le chorus, pour sa part, mélange le son normal avec une version affectée d'un léger vibrato, donnant au son un caractère plus chaud et plus riche.

1 Appuyez sur le bouton VIBRATO AND CHORUS [ON] (son témoin s'allume).

L'effet de vibrato ou de chorus est affecté à la voix d'orgue.

2 Tournez le ssélecteur rotatif [VIBRATO AND CHORUS] pour sélectionner un type de vibrato ou de chorus.

Le témoin correspondant s'allume.

Trois types de vibrato et trois types de chorus sont proposés (pour un total de six types).

V-1, V-2, V-3

Activation du vibrato (modulation de hauteur). L'intensité de l'effet augmente avec les valeurs.

C-1, C-2, C-3

Activation du chorus (profondeur et amplitude du son). L'intensité de l'effet augmente avec les valeurs.

REMARQUE

Il n'est pas possible d'affecter simultanément un effet de vibrato et un effet de chorus. Il n'est pas non plus possible de choisir des types de chorus ou de vibrato différents pour les parties Upper et Lower.

REMARQUE

Vibrato et chorus ne peuvent pas être affectés à la percussion.

effet de cabine à son rotatif COSM (Rotary sound)

Le son rotatif est un effet de modulation résultant du passage du son à travers un haut-parleur tournant. Dans la plupart des cas, les tweeters et woofers tournent à une vitesse différente et le VK-8 peut reproduire là encore fidèlement ce type de modulation complexe.

ROTARY SOUND

Bouton [SLOW/FAST]

La vitesse de rotation alterne entre lente et rapide à chaque pression sur le bouton [SLOW/FAST].

FAST correspond à un clignotement rapide du témoin, et SLOW correspond à un clignotement lent. Le passage d'une vitesse à l'autre est progressif.

Bouton [BRAKE]

Ce bouton arrête temporairement et progressivement la rotation du son.

Bouton	Commentaire
BRAKEAllumé (ON)	La rotation se réduit doucement puis s'arrête.
BRAKEÉteint (OFF)	Depuis l'arrêt, la rotation reprend progressivement sa vit-esse initiale.

Bouton ROTARY [ON]

Ce bouton active ou désactive l'effet de son rotatif.

Bouton	Commentaire
Allumé (ON)	Effet actif.
ONÉteint (OFF)	Effet inactif, pas de modulation.

Le VK-8 utilise un algorithme d'effet particulier basé sur la technologie COSM, capable de reproduire avec fidélité la modulation d'un haut-parleur rotatif, avec toutes ses irrégularités de rotation. Vous pouvez également effectuer des paramétrages tenant compte, par exemple, des caractéristiques de l'amplificateur (p. 33), de la résonance de l'enceinte ou de la distance du micro (p. 50).

Vous pouvez utiliser une pédale ou le contrôleur D Beam pour alterner entre les vitesses lente et rapide. Voir «Utilisation du D BEAM pour produire des effets d'orgue standards» (p. 34) et «Affectation d'une fonction à la pédale de contrôle», (p. 40).

Modification du type d'amplification (Amp Type, Overdrive, Tone)

Choix du type d'amplificateur virtuel

Modifie la bande passante et la résonnance d'enceinte de l'ampli virtuel.

1 Appuyez sur le bouton [AMPLIFIER] pour choisir un des types d'ampli.

La sélection passe les trois types en revue à chaque pression sur le bouton [AMPLIFIER].

Type	Commentaire
TYPE I	Caractéristiques correspondant aux cabines à son rotatif les plus courantes.
TYPE II	Caractéristiques des gros amplis à lampes qui étaient les partenaires indispensables du hard rock britannique des années 70 et continuent d'être apprécié par beaucoup de guitaristes hard rock.
TYPE III	Caractéristiques d'une cabine à son rotatif souvent utilisée avec les orgues rock.

Ajout de distorsion — Overdrive

L'effet Overdrive provoque une distorsion du son. Il permet de créer des sons d'orgue particulièrement intenses, très utilisés dans certains styles musicaux comme le hard rock.

2 Tournez le contrôle [OVERDRIVE] pour régler le niveau de distorsion.

À fond vers la droite : distorsion maximum.

À fond vers la gauche : pas d'effet.

Changement des caractéristiques tonales

Vous pouvez régler ici le timbre du son d'orgue.

3 Tournez le contrôle [TONE] pour régler le timbre de l'amplification.

rotation antihoraire : son d'orgue plus épais.

rotation horaire : son d'orgue plus clair.

Utilisation du D BEAM pour produire des effets d'orgue standards

Différents effets peuvent être obtenus directement en déplaçant la main devant le contrôleur D Beam situé sur la face avant du VK-8.

1 Appuyez sur le bouton D BEAM [ON] (le témoin s'allume).

Vous activez ainsi le contrôleur D Beam.

2 UUtilisez le bouton D Beam pour sélectionner l'effet associé à ce contrôle.

Des pressions successives sur le bouton [D BEAM] permettent de passer en revue les différents effets.

Le contrôleur D Beam peut piloter les effets suivants :

Effets	Commentaires
CRESCENDO	En approchant la main du D Beam vous augmen-tez progressivement le volume de toutes les tirettes harmoniques. Quand vous êtes au plus près du contrôleur, les tirettes sont toutes au max-imum et l’effet rotatif est basculé sur FAST.
ROTARY SPEED	Le passage de la main devant le D Beam fait al-terner la vitesse de l’effet rotatif entre lente et rapide.
RING MODULATOR	Le rapprochement de la main vers le D Beam déclenche une modulation en anneau (Ring Modulator, p. 35). En vous rapprochant encore, vous agissez sur l’amplitude de cette modulation.
TONE WHEEL BRAKE	Le rapprochement du D Beam active le frein des roues phoniques (wheel brake). En retirant votre main vous provoquez leur redémarrage (p. 35).
SPRING SHOCK	Le rapprochement de la main vers le D Beam pro-voque un effet semblable à celui d’un ressort de réverbération remué volontairement ou accident-ellement (p. 35).

Si l'effet ROTARY SPEED est affecté au D Beam, les mouvements de la main permettent des passages progressifs des vitesses lente à rapide ou rapide à lente (p. 57).

Le volume de l'effet Spring shock peut être réglé avec le bouton [REVERB]. Cet effet est plus efficace si le type de réverbération est réglé sur «SPRING» (p. 37).

3 Tout en jouant sur le clavier pour produire des notes, déplacez votre main devant le contrôleur D Beam.

Les mouvements de votre main provoquent des changements de timbre.

À propos des effets

Tout au long de l'histoire de l'orgue électronique, divers instrumentistes ont développé des techniques de jeu originales tirant parti des particularités de l'instrument. Le VK-8 les met à votre disposition, et leur ajoute d'autres possibilités inaccessibles sur les instruments traditionnels.

Effet de modulation en anneau (Ring Modulator)

En changeant la fréquence de l'oscillateur interne du modulateur en anneau, vous pouvez obtenir un ensemble de sons métalliques sans hauteur définie évoquant un timbre de cloche.

Dans les styles hard rock anciens, des effets très intenses comme celui-ci étaient utilisés pour contrebalancer la puissance du jeu de certains guitaristes électriques. En appliquant le modulateur en anneau à deux signaux audio, vous pouvez créer une structure timbrale complexe dont les caractéristiques ne sont pas que la somme des signaux d'origine. Ces harmoniques complexes produisent une résonance métallique particulière. Le mot «anneau» (ring) vient du fait que dans les circuits analogiques cet effet est obtenu par une «boucle» électronique.

Arrêt de la rotation des roues phoniques (Wheel Brake)

Il est possible d'arrêter la rotation des roues phoniques d'un orgue. Il en résulte un effet inattendu, le son baissant progressivement tout en disparaissant. Cette technique d'arrêt de la rotation des roues phoniques a été utilisée occasionnellement sur les orgues traditionnels. L'amplification de ces orgues était en effet analogique (à lampes) et pouvait donc continuer à produire du son quelques secondes après la mise hors tension. Les roues phoniques arrêtant leur rotation dès l'extinction, on pouvait entendre le son décroître si des notes étaient jouées à ce moment-là. Certains organistes ont utilisé cet effet d'extinction/réallumage comme partie intégrante de leur jeu.

Impact sur le ressort de réverbération

Les anciens orgues utilisaient des réverbérations analogiques à ressorts. Quand ceux-ci taient mis en mouvement et se choquaient entre eux, volontairement ou accidentellement, il en résultait un bruit d'impact for que certains organistes ont aussi utilisé à des fins expressives.

Le VK-8 permet de simuler de manière réaliste ce bruit d'impact.

Lorsque le contrôle D Beam détecte un mouvement, le témoin du bouton D Beam [ON] clignote.

REMARQUE

Quand la fonction «SPRING SHOCK» est affectée au D Beam (ou au pied) soyez attentif à ce que le fait de monter la réverbération à haut niveau provoquera un bruit d'impact très fort. Pour le modérer, utilisez le contrôle [REVERB] pour réduire le niveau de la réverbération (p. 37).

■ Réglage de la sensibilité du D Beam

Le VK-8 étalonne automatiquement la sensibilité du D Beam à chaque mise sous tension. Vous pouvez aussi la réajuster manuellement après coup.

Attention

Le VK-8 étalonne automatiquement la sensibilité du D Beam à chaque mise sous tension. Vous devez donc veiller à ce qu'aucun objet ne soit présent en face du D Beam pendant cette initialisation, et à tenir plus particulièrement vos mains à distance du capteur pendant cette période.

Notez que le D Beam ne fonctionne pas quand la quantité de rayonnement infrarouge ambiante est trop élevée.

Réglage automatique de la sensibilité du D Beam

1 Tout en maintenant le bouton D BEAM [ON] enfoncé, appuyez sur le bouton VIBRATO AND CHORUS [ON].

La sensibilité du D Beam se règle automatiquement.

Les témoins d'état du D Beam indiquent sa sensibilité comme suit.

CRESCENDOROTARY SPEEDRING MODULATORTONE WHEEL BRAKESPRING SHOCK

CRESCENDOROTARY SPEEDRING MODULATORTONE WHEEL BRAKESPRING SHOCK

CRESCENDOROTARY SPEEDRING MODULATORTONE WHEEL BRAKESPRING SHOCK

CRESCENDOROTARY SPEEDRING MODULATORTONE WHEEL BRAKESPRING SHOCK

CRESCENDOROTARY SPEEDRING MODULATORTONE WHEEL BRAKESPRING SHOCK

CRESCENDOROTARY SPEEDRING MODULATORTONE WHEEL BRAKESPRING SHOCK

Min....Max

Réglage manuel de la sensibilité du D Beam

1 Tout en maintenant le bouton D BEAM [ON] enfoncé, tournez le contrôle [VIBRATO AND CHORUS] pour régler manuellement la sensibilité du D Beam.

MEMO

La sensibilité du D Beam se réglant automatiquement à la mise sous tension, elle ne fait pas partie des paramètres mémorisables.

Ajout d'une ambiance sonore (Reverb)

La Reverb est un effet qui donne une sensation d'espace sonore élargi. Cet effet peut être appliqué aux sons d'orgue comme aux autres sons.

1 Utilisez le contrôle de niveau (level) [REVERB] pour régler le niveau de réverbération.

Complètement à droite : Effet de réverbération maximum.

Complètement à gauche : Pas d'effet.

Choix du type de réverbération

En changeant la manière dont les sons sont réverbérés, vous pouvez simuler une exécution dans divers types d'environnements.

2 Appuyez sur le bouton [REVERB] pour passer en revue les différents types de réverbération proposés.

Chaque pression sur [REVERB] permet de passer au type suivant.

Type	Commentaire
ROOM	Réverbération d'une pièce de taille normale.
HALL	Réverbération d'une salle de concert.
CHURCH	Réverbération d'une église ou d'une cathédrale.
SPRING	Réverbération à ressorts (p. 35).

REMARQUE

Quand la fonction «SPRING SHOCK» est affectée au D Beam (ou au pied) soyez attentif au fait que le fait de monter la réverbération à haut niveau provoquera un bruit d'impact très fort (p. 34, p. 40).

MEMO

Quand la fonction «SPRING SHOCK» est affectée au D Beam (ou au pied) soyez attentif à ce que le fait de monter la réverbération à haut niveau provoquera un bruit d'impact très fort. Pour le modérer, utilisez le contrôle [REVERB] pour réduire le niveau de la réverbération (p. 34, p. 40).

Partage du clavier (Split)

Vous pouvez diviser le clavier en deux zones et affecter la voix «Upper» à la partie droite et la voix «Lower» à la partie gauche de ce clavier.

Cette fonction de partage est appelée «Split» et le point de partage «Split point». La note définissant le partage appartient à la voix «Upper».

Dans les réglages d'usine, le point de partage est réglé sur le do 4 (C4) (do du milieu).

1 Appuyez sur le bouton [SPLIT] (son témoin s'allume).

Le clavier se trouve divisé en deux zones.

La partie de main droite est affectée à la voix d'orgue «Upper» et la partie de main gauche à la voix d'orgue «Lower».

2 Pour annuler le partage, appuyez à nouveau sur [SPLIT] (le témoin s'éteint).

■ Choix du point de partage

Vous pouvez modifier à volonté la position du point de partage (Split Point).

1 Maintenez enfoncés les boutons HARMONIC BAR PART [UPPER] et [PEDAL], et appuyez sur le bouton [SPLIT].
2 Appuyez sur la touche que vous voulez définir comme point de partage (split point).
3 Appuyez sur le bouton [WRITE] pour valider ce choix.

La nouvelle position du point de partage est enregistrée.

Vous pouvez modifier à volonté la position du point de partage.

Quand vous maintenez les boutons HARMONIC BAR PART [UPPER] et [PEDAL] enfoncés et appuyez sur le bouton [SPLIT] le témoin de ce dernier et ceux des boutons [1] à [3] clignotent. Vous pouvez alors appuyer sur un de ces boutons [1] à [3] pour sélectionner la partie qui jouera les «autres sons» (Other Tones, p. 57).

Utilisation de la pédale d'expression

Vous pouvez brancher une pédale d'expression sur le connecteur EXPRESSION PEDAL de la face arrière et l'utiliser our régler le volume de l'instrument. En enfonçant la pédale le volume augmente, et en la relavant, il diminue.

■ Fonction «Active Expression»

En temps normal, quand vous utilisez une pédale d'expression branchée sur le connecteur EXPRESSION PEDAL les voix d'orgue et «autres sons» sont affectées simultanément par la variation de volume. Le VK-8 propose aussi une fonction «Active Expression» permettant de créer des variations de timbre d'une grande expressivité donnant à vos passages «forte» une présence tout à fait particulière.

Le VK-8 dispose en fait de deux options pour la fonction «Active Expression» :

○ Affectation de la fonction «Active Expression» aux voix d'orgue

Quand vous enfoncez légèrement la pédale, vous n'entendez que les sons «Other Tones». Le niveau des tirettes harmoniques augmente graduellement au fur et à mesure que vous l'enfoncez plus avant.

1 Maintenez les boutons HARMONIC BAR PART [UPPER] et [PEDAL] enfoncés et appuyez sur le bouton PERCUSSION [SLOW].

○ Affectation de la fonction «Active Expression» aux voix «Other Tones»

Quand vous enfoncez légèrement la pédale, vous n'entendez que les sons d'orgue. Le niveau des sons «Other Tones» augmente quand vous l'enfoncez plus avant.

1 Maintenez les boutons HARMONIC BAR PART [UPPER] et [PEDAL] enfoncés et appuyez sur le bouton PERCUSSION [SOFT].

○ Retour de la pédale d'expression à son utilisation normale

1 Maintenez les boutons HARMONIC BAR PART [UPPER] et [PEDAL] enfoncés et appuyez sur le bouton PERCUSSION [THIRD].

En position totalement relevée, le volume de l'orgue n'est jamais à zéro.

Le paramétrage de la fonction «Active Expression» est mémorisable pour chaque Preset (p. 39).

Utilisation d'une pédale de contrôle

Vous pouvez brancher indifféremment une pédale type «interrupteur» ou une pédale d'expression sur le conecteur CONTROL PEDAL de la face arrière et lui affecter une fonction de votre choix.

■ Affectation d'une fonction à la pédale de contrôle

Vous pouvez choisir la fonction affectée à la pédale de contrôle.

1 Mainenez les boutons HARMONIC BAR PART [UPPER] et [PEDAL] enfoncés et appuyez sur le bouton ROTARY [SLOW/FAST].

Les témoins des boutons [1] à [8] clignotent.

2 Appuyez sur un des boutons de [1] à [8] pour sélectionner la fonction que vous voulez affecter à la pédale de contrôle.

12 fonctions différentes peuvent lui être affectées. Vous pouvez en sélectionner un en modifiant l'état du témoin du bouton [PRESET] correspondant.

L'affectation des paramètres aux boutons se fait comme suit :

Le témoin du bouton [PRESET] est éteint

Bouton	Paramètre	Page
[1]	ROTARY SLOW/FAST	Alternance entre les états lent et rapide pour l’effet rotatif. L’action est identique à l’appui sur le bouton [SLOW/ FAST].
[2]	ROTARY SPEED	Contrôle continu de la vitesse de l’effet rotatif entre les états lent et rapide. Ne fonctionne réellement qu’avec une pédale d’expression.
[3]	ROTARY BRAKE	Arrêt temporaire de la rotation du son rotatif.

REMARQUE

Avec certains types de pédales «interrupteur», l'action obtenue sera le contraire de celle espérée. Dans ce cas, changez la polarité d'action de la pédale (p. 56).

Bouton	Paramètre	Page
[4]	OTHER TONES GLIDE	Contrôle la fonction «Glide» pour les sons «Other Tones». Ils changent de hauteur de manière progressive à l'appui sur la pédale et retournent à sa valeur originale quand elle est relâchée.
[5]	PRESET UP	Passe en revue les différents Presets dans un ordre croissant.
[6]	OVERDRIVE	Contrôle l'intensité de la saturation. Ne fonctionne en continu qu'avec une pédale d'expression.
[7]	OTHER TONESEXPRESSION	Permet de contrôler le volume des sons «Other Tones». Quand cette fonction est activée, la pédale d'expression branchée sur le connecteur EXPRESSION PEDAL ne contrôle alors plus que les voix d'orgue.
[8]	D BEAM SYNC	La pédale contrôle la même fonction que celle affectée au contrôleur D BEAM. Avec cette sélection, si vous changez la fonction affectée au D BEAM la fonction affectée à la pédale de contrôle sera modifié parallèlement.

Le témoin du bouton [PRESET] est allumé

Bouton	Paramètre	Page
[1]	CRESCENDO	L’appui sur la pédale branchée sur le connecteur EXPRESSION PEDAL augmente progressivement le niveau des tirettes harmoniques. À fond, il correspond à leur position et l’effet rotatif est en position FAST. En remontant la pédale le volume diminue et le son est coupé quand elle est en position haute.
[2]	RING MODULATOR	L’appui sur la pédale provoque l’activation de la modulation en anneau (p. 35). La profondeur de l’enfoncement gère l’amplitude de la modulation.
[3]	TONE WHEEL BRAKE	Activation du frein des roues phoniques (wheel brake) (p. 35).
[4]	SPRING SHOCK	Permet de produire le son d’un choc sur les ressorts de réverbération (p. 35).

Pour sortir du mode d'édition, appuyez sur le bouton HARMONIC BAR PART [UPPER].

3 Appuyez sur le bouton [WRITE] pour valider l'affectation de la fonction à la pédale de contrôle.

L'affectation est sauvegardée.

Pendant la sauvegarde du paramétrage, les boutons [1] à [8] clignotent.

REMARQUE

Quand la fonction «SPRING SHOCK» est affectée au D Beam (ou au pied) soyez attentif à ce que le fait de monter la réverbération à haut niveau provoquera un bruit d'impact très fort. Pour le modérer, utilisez le contrôle [REVERB] pour réduire le niveau de la réverbération (p. 37).

L'appui sur le bouton VIBRATO AND CHORUS [ON] provoque le retour aux valeurs initiales.

REMARQUE

Ne mettez pas l'appareil hors tension pendant la sauvegarde.

Utilisation de la pédale de maintien (sustain)

En branchant une pédale de type «interrupteur» sur le connecteur HOLD PEDAL en face arrière, les voix d'orgue ou les autres sons joués sont maintenus pendant la durée de l'enfoncement de la pédale. Cette fonction est identique à celle de la pédale forte d'un piano.

REMARQUE

Avec certains types de pédales «interrupteur», l'action obtenue sera le contraire de celle espérée. Dans ce cas, changez la polarité d'action de la pédale (p. 56).

MEMO

Vous pouvez aussi choisir que cette fonction ne s'applique qu'aux sons OTHER TONES (p. 57).

Utilisation des autres sons (other tones)

Superposition avec les sons d'orgue (Layer)

En plus de ses sons d'orgue, le VK-8 dispose de sons «OTHER TONES» comme le piano ou les violons. Pour associer les deux, procédez comme suit :

1 Sélectionnez une voix d'orgue Preset (p. 22), ou utilisez les tirettes harmoniques, les boutons et les contrôles dédiés pour en créer une.
2 Appuyez sur le bouton [PRESET] (son témoin s'éteint).
3 Appuyez sur un des boutons de [1] à [8] pour choisir un son Other Tone. Le son sélectionné est joué en parallèle avec la voix d'orgue.

Bouton	Son
[1]	PIANO
[2]	ELECTRIC PIANO 1
[3]	ELECTRIC PIANO 2
[4]	STRINGS
[5]	JAZZ SCAT
[6]	CHOIR
[7]	SYNTH (Synthétiseur)
[8]	BRASS

4 Utilisez le contrôle [OTHER TONES LEVEL] pour régler le volume des sons OTHER TONES.

Quand le témoin du bouton [PRESET] est allumé, les boutons [1] à [8] servent à la sélection des sons d'orgue Preset (p. 22).

Répartition des sons d'orgue et des sons «other tones» sur le clavier (Split)

Quand les voix d'orgue et «Other Tones» sont superposées, vous pouvez appuyer sur [SPLIT] pour partager le clavier en deux et les répartir à droite et à gauche. La voix d'orgue fait entendre la partie Upper à la main droite et la partie Lower à la main gauche. Les sons «Other Tones» sont associés à la partie Upper.

1 Sélectionnez une voix d'orgue Preset (p. 22), ou utilisez les tirettes harmoniques, les boutons et les contrôles dédiés pour en créer une.
2 Appuyez sur le bouton [PRESET] (son témoin s'éteint).
3 Appuyez sur un des boutons de [1] à [8] pour choisir un son Other Tone. Le son sélectionné est joué en parallèle avec la voix d'orgue.
4 Appuyez sur le bouton [SPLIT].

La voix d'orgue est divisée en parties Upper et Lower et le son «Other Tone» est joué dans la zone correspondant à la partie Upper.

○ Exécution d'un son «Other Tone» dans la partie supérieure et d'une voix d'orgue dans la partie inférieure
5 Appuyez sur le bouton HARMONIC BAR PART [UPPER] (son témoin s'allume).
6 Poussez les tirettes harmoniques complètement vers l'avant (aucun chiffre visible).
7 Désactivez les fonctions PERCUSSION [SECOND] et PERCUSSION [THIRD] (témoin éteint).

La partie «Lower» de l'orgue jouera alors dans la partie basse du clavier, et le son «Other Tones» sélectionné dans la partie haute.

Vous pouvez changer la partie affectée par les sons «Other Tones» (p. 57).

Sauvegarde de vos réglages (Preset)

Les paramétrages des sons d'orgue, des sons «Other Tones» de la face avant peuvent être sauvegardés ensemble dans une mémoire [PRESET]. Vous pouvez ainsi les rappeler ensuite très simplement en appuyant sur le bouton [PRESET] correspondant.

Le VK-8 comporte 64 mémoires presets, organisées en huit groupes de huit.

Le VK-8 dispose de 64 mémoires incorporées. Quand vous sauvegardez des données dans une de ces mémoires, les données antérieurement présentes sont effacées. Les mémoires modifiées peuvent toutefois retrouver à tout moment leurs valeurs d'usine (p. 20).

Chaque mémoire Preset comporte les paramètres suivants :

- Positions des tirettes harmoniques des parties Upper, Lower et Pedal.

- ROTARY [ON] (bouton)

- ROTARY [BRAKE] (bouton)

• [LEAKAGE] (contrôle)

• [AMPLIFIER] (bouton)

• [OVERDRIVE] (contrôle)

• [TONE] (contrôle)

• [REVERB] (bouton)

• REVERB [LEVEL] (contrôle)

• PERCUSSION [SECOND] (bouton)

• [VIBRATO AND CHORUS] (contrôle)

• D BEAM [ON] (bouton)

• [D BEAM] (bouton)

- [SPLIT] (bouton)

- OTHER TONES [1]–[8] (bouton)

• [OTHER TONES LEVEL] (contrôle)

- Paramètres d'effets et autres (p. 56)

- Point de partage (Split) (p. 38)

• OTHER PART ASSIGN (paramétrages) (p. 57)

• Active Expression (paramétrages) (p. 39)

■ Sauvegarde dans un Preset de la même Bank

1 Paramétrez l'appareil et le son comme vous le souhaitez.
2 Maintenez le bouton [WRITE] enfoncé et appuyez sur un des boutons [1] à [8] pour définir la destination de sauvegarde.

Pendant la sauvegarde, le témoin de ce bouton clignote. Quand elle est terminée, il reste allumé en fixe.

■ Sauvegarde dans un Preset d'une autre Bank

1 Paramétrez l'appareil et le son comme vous le souhaitez.
2 Maintenez le bouton [WRITE] enfoncé et appuyez sur un des boutons [1] à [8].

La bank de sauvegarde est sélectionnée.

3 Maintenez le bouton [WRITE] enfoncé et appuyez sur un des boutons [1] à [8] pour définir la destination de sauvegarde.

Pendant la sauvegarde, le témoin de ce bouton clignote. Quand elle est terminée, il reste allumé en fixe.

■ Copie d'un Preset

Sélection du Preset source

1 Appuyez sur le bouton [PRESET] (le témoin s'allume).
2 Maintenez le bouton [BANK] enfoncé et appuyez sur un des boutons de [1] à [8] pour sélectionner la bank contenant le preset «source».
3 Appuyez sur un des boutons de [1] à [8] pour sélectionner le numéro du Preset source.

Le témoin du Preset sélectionné s'allume.

Sélection du Preset de destination

4 Maintenez les boutons [WRITE] et [BANK] enfoncés et appuyez sur un des boutons de [1] à [8] pour sélectionner la bank contenant le preset de destination.

Le témoin du bouton sélectionné s'allume.

5 Maintenez le bouton [WRITE] enfoncé et appuyez sur un des boutons [1] à [8] pour définir le Preset de destination de la copie.

Pendant la sauvegarde, le témoin de ce bouton clignote. Quand elle est terminée, il reste allumé en fixe.

REMARQUE

Ne mettez jamais votre appareil hors tension pendant une sauvegarde sous peine de l'endommager.

REMARQUE

Ne mettez jamais votre appareil hors tension pendant une sauvegarde sous peine de l'endommager.

MEMO

Le témoin de la bank séslectionnée s'allume quand vous appuyez sur le bouton [BANK].

MEMO

Si vous effectuez votre sauvegarde dans un Preset de la même bank, l'étape 4 n'est pas nécessaire.

REMARQUE

Ne mettez jamais votre appareil hors tension pendant une sauvegarde sous peine de l'endommager.

Fonctions avancées

Le mode Edit permet d'exploiter au mieux les fonctions du VK-8 en autorisant des paramétrages plus détaillés. Ce chapitre les examine les unes après les autres. La modification des données est appelée «édition», et les éléments modifiés sont des «paramètres».

■ Les différents modes d'édition

Il existe deux modes d'édition : l'un consacré à des paramètres spécifiques de chaque Preset, et l'autre dans lequel une même valeur sera utilisée par l'ensemble du système.

Mémoire système

Le mode gérant les paramètres pour l'ensemble du système concerne les données suivantes :

• Effet rotatif sur les sons d'orgue (p. 49)
- Bruits de clic et de percussion (p. 51)
- Paramètres MIDI (p. 52)
- Paramètres d'égalisation et autres réglages (p. 55)
• La pédale de contrôle (p. 40)

Mémoires Preset

Le mode gérant les paramètres «Preset par Preset» concerne les données suivantes :

• Effets et autres réglages (p. 56)
- Tirettes harmoniques et autres réglages de la face avant (p. 45)
- Point de partage (p. 38)
- Paramètres «Active Expression» (p. 39)
- Affectation des sons OTHER TONES (p. 57)

REMARQUE

Pour les réglages qui dépendent de chaque Preset, vous devez impérativement procéder à une sauvegarde de vos données éditées sous peine de les perdre définitivement en cas de mise hors tension.

■ Procédure de base

Pour les deux modes, la procédure de base est la même :

→ Pour plus de détails, voir chaque mode séparément.

1. Maintenez les boutons HARMONIC BAR PART [UPPER] et [PEDAL] enfoncés et appuyez sur le bouton [***].

Les témoins des boutons [1] à [8] clignotent.

MEMO

Les [***] correspondent à un bouton différent pour chaque mode d'édition. Pour plus de détails, suivez la procédure adaptée à chaque mode.

1. Appuyez sur un des boutons [1] à [8] pour sélectionner le paramètre à éditer.

S'il y a plus de 8 paramètres, vous pouvez accéder au deuxième groupe en changeant l'état allumé/éteint du bouton [PRESET].

1. Utilisez le contrôle [VIBRATO AND CHORUS] pour modifier le réglage.

Pour les paramètres bipolaires ON/OFF, tournez [VIBRATO AND CHORUS] vers la droite pour les activer (ON) et vers la gauche pour les désactiver (OFF).

Pour les paramètres à valeur continue, tournez [VIBRATO AND CHORUS] vers la droite pour augmenter et vers la gauche pour diminuer cette valeur.

Les témoins de «type» du D Beam donnent une approximation graphique de la valeur (p. 48).

MEMO

En appuyant sur le bouton VIBRATO AND CHORUS [ON] vous rappelez la valeur par défaut pour ce paramètre.

1. Pour modifier un autre paramètre dans le même mode d'édition, appuyez simplement sur un des boutons [1] à [8] pour le sélectionner et utilisez le contrôle [VIBRATO AND CHORUS] pour le modifier.

Pour sortir de l'édition, appuyez sur le bouton HARMONIC BAR PART [UPPER].

1. Appuyez sur [WRITE] pour finaliser le paramétrage.

Les valeurs sont sauvegardées.

Pendant la sauvegarde, les témoins des boutons [1] à [8] clignotent.

1. Les paramètres édités indépendamment pour chaque Preset sont sauvegardés avec chacun d'eux (p. 45).

État des témoins du D BEAM en mode d'édition

○ Quand le paramétrage est de type "0-127," "0-10," ou "0-15," "0-31."

Avec la valeur minimum (0) les témoins du D Beam sont tous éteints, et avec la valeur maximum ils sont tous allumés. Les valeurs intermédiaires correspondent à un allumage progressif de bas en haut.

CRESCENDOROTARY SPEEDRING MODULATORTONE WHEEL BRAKESPRING SHOCK

CRESCENDOROTARY SPEEDRING MODULATORTONE WHEEL BRAKESPRING SHOCK

CRESCENDOROTARY SPEEDRING MODULATORTONE WHEEL BRAKESPRING SHOCK

CRESCENDOROTARY SPEEDRING MODULATORTONE WHEEL BRAKESPRING SHOCK

CRESCENDOROTARY SPEEDRING MODULATORTONE WHEEL BRAKESPRING SHOCK

CRESCENDOROTARY SPEEDRING MODULATORTONE WHEEL BRAKESPRING SHOCK

Min....Max

Les valeurs augmentent quand vous tournez le contrôle [VIBRATO AND CHORUS] dans le sens horaire, et elles diminuent dans le sens anti-horaire.

L'appui sur le bouton VIBRATO AND CHORUS [ON] provoque le rappel de la valeur par défaut.

○ Si le paramétrage est de type bipolaire ON/OFF

Il est désactivé (0) quand tous les témoins D Beam sont éteints, et activé quand ils sont tous allumés.

CRESCENDOROTARY SPEEDRING MODULATORTONE WHEEL BRAKESPRING SHOCK

CRESCENDOROTARY SPEEDRING MODULATORTONE WHEEL BRAKESPRING SHOCK

OFF ON

La position ON correspond à la rotation de [VIBRATO AND CHORUS] vers la droite, et la position OFF à sa rotation vers la gauche.

L'appui sur le bouton VIBRATO AND CHORUS [ON] provoque le rappel de la valeur par défaut.

Quand le paramétrage est de type "-5-0-+5," "-6-0-+5," "-100-0-+100," or "-3-0-+3"

Le témoin de type D Beam allumé indique approximativement la valeur sélectionée.

Quand la valeur est 0, le témoin D Beam du centre (RING MODULATOR) est allumé.

Les témoins inférieurs à la valeur centrale indiquent une valeur négative, et les témoins supérieurs indiquent une valeur positive.

CRESCENDOROTARY SPEEDRING MODULATORTONE WHEEL BRAKESPRING SHOCK

CRESCENDOROTARY SPEEDRING MODULATORTONE WHEEL BRAKESPRING SHOCK

CRESCENDOROTARY SPEEDRING MODULATORTONE WHEEL BRAKESPRING SHOCK

CRESCENDOROTARY SPEEDRING MODULATORTONE WHEEL BRAKESPRING SHOCK

CRESCENDOROTARY SPEEDRING MODULATORTONE WHEEL BRAKESPRING SHOCK

Min 0 Max

Tournez le contrôle [VIBRATO AND CHORUS] dans le sens horaire pour augmenter la valeur et dans le sens antihoraire pour la diminuer.

L'appui sur le bouton VIBRATO AND CHORUS [ON] provoque le rappel de la valeur par défaut.

Paramètres affectant l'ensemble du système

■ Paramètres du son rotatif

1. Maintenez les boutons HARMONIC BAR PART
   [UPPER] et [PEDAL] enfoncés et appuyez sur le bouton [TONE WHEEL].
   Les témoins des boutons [1] à [8] clignotent.

2. Appuyez sur un des boutons [1] à [8] pour sélectionner le paramètre à éditer.

Il y a 14 paramètres liés au son rotatif. Vous pouvez y accéder en modifiant l'état allumé/éteint du bouton [PRESET] selon la logique ci-dessous.

L'affectation des paramètres aux différents boutons se fait comme suit.

Témoin du bouton [PRESET] éteint

Bouton	Paramètre	Page
[1]	ROTARY WOOFER LEVEL	p. 50
[2]	ROTARY TWEETER LEVEL	p. 50
[3]	ROTARY WOOFER RISE TIME	p. 50
[4]	ROTARY TWEETER RISE TIME	p. 50
[5]	ROTARY WOOFER FALL TIME	p. 50
[6]	ROTARY TWEETER FALL TIME	p. 50
[7]	ROTARY WOOFER SPREAD	p. 50
[8]	ROTARY TWEETER SPREAD	p. 50

Témoin du bouton [PRESET] allumé

Bouton	Paramètre	Page
[1]	ROTARY WOOFER SPEED SLOW	p. 50
[2]	ROTARY TWEETER SPEED SLOW	p. 50
[3]	ROTARY WOOFER SPEED FAST	p. 50
[4]	ROTARY TWEETER SPEED FAST	p. 50
[5]	ROTARY MIC DISTANCE	p. 50
[6]	ROTARY RANDOMIZE	p. 50

1. Utilisez le contrôle [VIBRATO AND CHORUS] pour modifier la valeur.

L'appui sur le bouton VIBRATO AND CHORUS [ON] rappelle la valeur par défaut.

1. Pour modifier un autre paramètre appuyez simplement sur un des boutons [1] à [8] pour le sélectionner et utilisez le contrôle [VIBRATO AND CHORUS] pour le modifier.

Pour sortir de l'édition, appuyez sur le bouton HARMONIC BAR PART [UPPER].

1. Appuyez sur [WRITE] pour finaliser le paramétrage du son rotatif.

Les valeurs sont sauvegardées.

Pendant la sauvegarde, les témoins des boutons [1] à [8] clignotent.

Ne mettez jamais l'appareil hors tension pendant qu'une sauvegarde est en cours.

○ ROTARY WOOFER LEVEL (0-127)

Règle le volume du haut-parleur des graves (woofer) L'effet rotatif utilise la rotation de deux haut-parleurs (graves et aigus) dont le volume se règle de manière indépendante.

○ ROTARY TWEETER LEVEL (0-127)

Règle le volume du haut-parleur des aigus (tweeter) L'effet rotatif utilise la rotation de deux haut-parleurs (graves et aigus) dont le volume se règle de manière indépendante.

Détermine le temps de passage de la vitesse lente à la vitesse rapide pour le haut-parleur des graves (woofer). Plus la valeur est élevée et plus le changement est rapide.

○ ROTARY TWEETER RISE TIME (0-127)

Détermine le temps de passage de la vitesse lente à la vitesse rapide pour le haut-parleur des aigus (tweeter). Plus la valeur est élevée et plus le changement est rapide.

○ ROTARY WOOFER FALL TIME (0–127)

Détermine le temps de passage de la vitesse rapide à la vitesse lente pour le haut-parleur des graves (woofer). Plus la valeur est élevée et plus le changement est rapide.

○ ROTARY TWEETER FALL TIME (0-127)

Détermine le temps de passage de la vitesse rapide à la vitesse lente pour le haut-parleur des aigus (tweeter). Plus la valeur est élevée et plus le changement est rapide.

MEMO

Les paramètres ROTARY RISE TIME / ROTARY FALL TIME n'affectent pas seulement les changements provoqués par le bouton [SLOW/FAST] mais également la vitesse d'arrêt et de reprise de la fonction [BRAKE].

Détermine la dispersion spatiale du son pour le haut-parleur des graves (woofer).

Les valeurs élevées augmentent la sensation de séparation stéréo.

○ ROTARY TWEETER SPREAD (0–10)

Détermine la dispersion spatiale du son pour le haut-parleur des aigus (tweeter).

Les valeurs élevées augmentent la sensation de séparation stéréo.

○ ROTARY WOOFER SPEED SLOW (0-127)

Détermine la vitesse de rotation lente pour le haut-parleur des graves (woofer). Les valeurs élevées correspondent à une vitesse plus rapide.

○ ROTARY TWEETER SPEED SLOW (0–127)

Détermine la vitesse de rotation lente pour le haut-parleur des aigus (tweeter). Les valeurs élevées correspondent à une vitesse plus rapide.

○ ROTARY WOOFER SPEED FAST (0-127)

Détermine la vitesse de rotation rapide pour le haut-parleur des graves (woofer). Les valeurs élevées correspondent à une vitesse plus rapide.

○ ROTARY TWEETER SPEED FAST (0-127)

Détermine la vitesse de rotation rapide pour le haut-parleur des aigus (tweeter). Les valeurs élevées correspondent à une vitesse plus rapide.

Détermine la distance entre le haut-parleur et le micro. Plus la valeur est élevée et plus le micro est censé se trouver loin. La variation de volume créée par la modulation est alors moins importante.

○ ROTARY RANDOMIZE (0–10)

Règle les irrégularités de rotation du haut-parleur rotatif. Les valeurs élevées correspondent à un plus grand taux d'irrégularités.

■ Bruits de clic et de percussion

1. Maintenez les boutons HARMONIC BAR PART [UPPER] et [PEDAL] enfoncés et appuyez sur le bouton PERCUSSION [SECOND].

Les témoins des boutons [1] à [8] clignotent.

1. Appuyez sur un des boutons [1] à [8] pour sélectionner le paramètre à éditer.

Vous disposez de 8 paramètres liés aux bruits de clic et de percussion.

Leur affectation aux boutons se fait comme suit :

Bouton	Paramètre	Page
[1]	ON CLICK LEVEL	p. 51
[2]	OFF CLICK LEVEL	p. 51
[3]	PERCUSSION SOFT LEVEL	p. 51
[4]	PERCUSSION NORMAL LEVEL	p. 51
[5]	PERCUSSION SLOW TIME	p. 51
[6]	PERCUSSION FAST TIME	p. 51
[7]	PERCUSSION RECHARGE TIME	p. 51
[8]	PERCUSSION H-BAR LEVEL	p. 52

1. Utilisez le contrôle [VIBRATO AND CHORUS] pour modifier la valeur.

MEMO

L'appui sur le bouton VIBRATO AND CHORUS [ON] rappelle la valeur par défaut.

1. Pour modifier un autre paramètre appuyez simplement sur un des boutons [1] à [8] pour le sélectionner et utilisez le contrôle [VIBRATO AND CHORUS] pour le modifier.

Pour sortir de l'édition, appuyez sur le bouton HARMONIC BAR PART [UPPER].

1. Appuyez sur [WRITE] pour finaliser le paramétrage du des bruits de clic et de percussion.

Les valeurs sont sauvegardées.

Pendant la sauvegarde, les témoins des boutons [1] à [8] clignotent.

REMARQUE

Ne mettez jamais l'appareil hors tension pendant qu'une sauvegarde est en cours.

○ ON CLICK LEVEL (0–31)

Détermine le niveau du clic à l'enfoncement de la touche (On). Les valeurs élevées correspondent à un clic plus fort.

Détermine le niveau du clic au relâchement de la touche (Of). Les valeurs élevées correspondent à un clic plus fort.

○ PERCUSSION SOFT LEVEL (0–15)

Détermine le niveau de percussion correspondant à l'option de percussion Soft (témoin [SOFT] allumé). Les valeurs élevées correspondent à un volume de percussion plus élevé.

○ PERCUSSION NORMAL LEVEL (0–15)

Détermine le niveau de percussion correspondant à l'option de percussion Normal (témoin [SOFT] éteint). Les valeurs élevées correspondent à un volume de percussion plus élevé.

○ PERCUSSION SLOW TIME (0–127)

détermine le temps d'amortissement de la percussion quand elle est réglée sur Slow (témoin [SLOW] allumé). Les valeurs élevées correspondent à un amortissement plus lent.

○ PERCUSSION FAST TIME (0–127)

détermine le temps d'amortissement de la percussion quand elle est réglée sur Fast (témoin [SLOW] éteint). Les valeurs élevées correspondent à un amortissement plus lent.

○ PERCUSSION RECHARGE TIME (0–10)

Détermine le temps de latence avant rechargement complet du circuit de percussion. Les valeurs élevées correspondent à un rechargement plus lent, réduisant la percussion pour les notes répétées rapidement.

Sur les orgues traditionnels, la percussion était produite par un circuit analogique. Quand l'intervalle entre deux notes détachées était trop bref, le circuit n'avait pas le temps de se recharger complètement et le niveau de percussion se trouvait donc momentanément réduit. Cela signifie que si le legato est interrompu pendant un trille rapide, un effet de percussion approprié est ajouté. Le paramètre «percussion charge time» règle ce temps de rechargement du circuit de percussion.

Détermine le niveau du son des tirettes harmoniques quand la percussion est en mode normal (témoin [SOFT] éteint). Plus la valeur est élevée et moins le niveau du son de base de l'orgue est affecté par la percussion.

Sur les orgues à roues phoniques, la percussion réduisait le niveau du son défini par les tirettes harmoniques. Il s'agissait en fait de ne pas modifier, par la percussion, le niveau général et la balance de l'orgue. Le VK-8 permet de régler cette variation ou pondération de niveau.

■ Paramètres MIDI

○ Paramètres ne concernant pas le canal MIDI

1. Maintenez les boutons HARMONIC BAR PART [UPPER] et [PEDAL] enfoncés et appuyez sur le bouton [REVERB].

Les témoins des boutons [1] à [8] clignotent.

1. Appuyez sur un des boutons [1] à [8] pour sélectionner le paramètre à éditer.

Vous disposez de 13 paramètres liés au MIDI. Vous pouvez y accéder en modifiant l'état allumé/éteint du bouton [PRESET] selon la logique ci-dessous. L'affectation des paramètres aux différents boutons se fait comme suit.

Témoin du bouton [PRESET] éteint

Bouton	Paramètre	Page
[1]	LOCAL CONTROL	p. 53
[2]	MIDI THRU	p. 53
[3]	SUB KEYBOARD FUNCTION	p. 58
[4]	CONTROL MIDI CH.(Control MIDI Channel)	p. 54
[5]	UPPER ORGAN MIDI CH.(Upper Organ MIDI Channel)	p. 54
[6]	LOWER ORGAN MIDI CH.(Lower Organ MIDI Channel)	p. 54
[7]	PEDAL ORAGN MIDI CH.(Pedal Organ MIDI Channel)	p. 54
[8]	OTHER TONES MIDI CH.(Other Tones MIDI Channel)	p. 54

Témoin du bouton [PRESET] allumé

Bouton	Paramètre	Page
[1]	DRUM MIDI CH.(Drum MIDI Channel)	p. 54
[2]	SPRING SHOCK MIDI CH.	p. 54
[3]	MIDI SOUND CONTROLLERS SWITCH	p. 53
[4]	MIDI GENERAL CONTOROLLERS SWITCH	p. 53
[5]	MIDI PROGRAM CHANGE SWITCH	p. 53

1. Utilisez le contrôle [VIBRATO AND CHORUS] pour modifier la valeur.

L'appui sur le bouton VIBRATO AND CHORUS [ON] rappelle la valeur par défaut.

1. Pour modifier un autre paramètre appuyez simplement sur un des boutons [1] à [8] pour le sélectionner et utilisez le contrôle [VIBRATO AND CHORUS] pour le modifier.

Pour sortir de l'édition, appuyez sur le bouton HARMONIC BAR PART [UPPER].

1. Appuyez sur [WRITE] pour finaliser le paramétrage MIDI.

Les valeurs sont sauvegardées.

Pendant la sauvegarde, les témoins [1] à [8] clignotent.

REMARQUE

N'éteignez jamais l'appareil pendant une sauvegarde.

Gestion du lien entre le générateur de son et le clavier

Active/désactive le lien interne entre le générateur de son (voix d'orgue et sons «other tones») et le clavier ou le contrôles du VK-8.

Valeur	Commentaire
ON	Le générateur de son est relié en interne au clavier et aux contrôles de l’appareil. c’est le mode de fonctionnement normal .
OFF	Le générateur de son est déconnecté du clavier et des contrôles de l’appareil.

→ Pour éviter de se trouver privé de son, le paramètre Local Control est automatiquement mis en position «on» à chaque mise sous tension.

REMARQUE

Quand la fonction SUB KEYBOARD est activée, les claviers branché sur les connecteurs MIDI KEYBOARD IN ou MIDI PEDAL IN sont déconnectés aussi du générateur de son quand la fonction Local est en position «off».

Ajout d'une fonctionnalité MIDI THRU à la prise MIDI OUT

○ MIDI THRU (ON/OFF)

Cette fonction permet aux données reçues en MIDI IN d'être retransmises en MIDI OUT. Les données reçues sur les prises MIDI KEYBOARD IN ou MIDI PEDAL IN du VK-8 sont donc mélangées avec les données créées par l'appareil et l'ensemble est retransmis par MIDI OUT. Ce paramétrage MIDI Thru est automatiquement désactivé à chaque mise sous tension.

Valeur	Commentaire
ON	Toutes les donées reçues en MIDI IN sont re-transmises par la prise MIDI OUT.
OFF	La fonction MIDI Thru est désactivée.

REMARQUE

La fonction MIDI THRU n'est accessible que si la fonction SUB KEYBOARD est désactivée.

REMARQUE

Si le VK-8 reçoit un gros afflux de données système exclusif, il peut ne pas arriver à les gérer correctement. Dans ce cas, réduisez le débit des données reçues ou segmentez-les en unités plus petites.

Détermine si les tirettes harmoniques peuvent être pilotées par des messages de contrôle MIDI. Tournez le bouton [VIBRATO AND CHORUS] vers la droite pour activer cette fonction, et vers la gauche pour la désactiver. Par défaut (réglages d'usine), elle est activée.

Valeur	Commentaire
ON	Les données des tirettes harmoniques peuvent être reçus par messages de contrôle MIDI.
OFF	Les données des tirettes harmoniques ne peuvent pas être reçues par contrôles MIDI.

Détermine si les données des fonctions Wheel Brake et Other Tone Glide sont transmises ou reçues par messages de contrôle MIDI.

Tournez le bouton [VIBRATO AND CHORUS] vers la droite pour activer cette fonction, et vers la gauche pour la désactiver. Par défaut (réglages d'usine), elle est activée.

Valeur	Commentaire
ON	Les données Wheel Brake et Other Tones Glide sont transmises et reçues par messages de contrôle généraux MIDI.
OFF	Les données Wheel Brake et Other Tones Glide ne sont pas transmises et reçues par messages de contrôle généraux MIDI.

○ MIDI PROGRAM CHANGE SWITCH (ON/OFF)

Détermine si la sélection des mémoires Preset par messages de changement de programmes est possible ou non.

Tournez le bouton [VIBRATO AND CHORUS] vers la droite pour activer cette fonction, et vers la gauche pour la désactiver. Par défaut (réglages d'usine), elle est activée.

Valeur	Commentaire
ON	La sélection des Preset est transmise et reçue.
OFF	La sélection des Preset n’est ni transmise ni reçue.

○ Paramétrages des canaux MIDI

Le standard MIDI utilise 16 canaux MIDI (1–16). Si vous voulez piloter un appareil externe, aucun son n'apparaîtra tant que les canaux d'émission et de réception des appareils n'auront pas été mis en correspondance.

Pour plus d'information sur les canaux d'émission/ réception utilisés à la mise sous tensioin, voir «Implémentation MIDI, p. 71).

1. Maintenez les boutons HARMONIC BAR PART [UPPER] et [PEDAL] enfoncés et appuyez sur le bouton [REVERB].

Les témoins des boutons [1] à [8] clignotent.

1. Appuyez sur un des boutons [1] à [8] pour sélectionner le paramètre à éditer.

Vous disposez de 13 paramètres liés au MIDI. Vous pouvez y accéder en modifiant l'état allumé/éteint du bouton [PRESET] selon la logique ci-dessous. 7 d'entre eux concernent les canaux MIDI. Leur affectation des paramètres aux différents boutons se fait comme suit.

Pour l'affectation des paramètres aux boutons, voir p. 52.

1. Appuyez sur une touche de do1 (C1) à ré#2 (D#2) pour choisir un canal MIDI.

1. Appuyez sur [WRITE] pour finaliser le paramétrage du canal MIDI.

N'éteignez jamais l'appareil pendant une sauvegarde.

○ CONTROL MIDI CH. (Control MIDI Channel) (1-16) (valeur initiale : canal 1)

Détermine le canal MIDI utilisé pour émettre et recevoir les messages de contrôle du VK-8. Il permet l'appel de ses mémoires Preset et le pilotage de l'expression des voix d'orgue, etc.

○ UPPER ORGAN MIDI CH. (Upper Organ MIDI Channel) (1–16) (valeur initiale : canal 1)

Règle le canal MIDI sur lequel les données sont transmises et reçues pour le registre Upper.

- LOWER ORGAN MIDI CH. (Lower Organ MIDI Channel) (1–16) (valeur initiale : canal 3)

Règle le canal MIDI sur lequel les données sont transmises et reçues pour le registre Lower.

○ PEDAL ORAGN MIDI CH. (Pedal Organ MIDI Channel) (1–16) (valeur initiale : canal 2)

Règle le canal MIDI sur lequel les données sont transmises et reçues pour le registre Pedal

OTHER TONES MIDI CH. (Other Tones MIDI Channel) (1–16) (valeur initiale : canal 4)

Règle le canal MIDI sur lequel les données sont transmises et reçues pour les sons «Other Tones»

○ DRUM MIDI CH. (Drum MIDI Channel) (valeur initiale : canal 10)

Règle le canal MIDI sur lequel les données sont transmises et reçues pour les sons de batterie

Si vous branchez un «drum pad» externe ou un séquenceur et le réglez sur le canal 10 en transmission, vous pouvez piloter les sons de batterie du VK-8. Il s'agit alors des sons de batterie du standard GM2 (p. 70).

○ SPRING SHOCK MIDI CH. (Spring Shock MIDI Channel) (valeur initiale : canal 9)

Règle le canal MIDI sur lequel les données sont transmises et reçues pour l'effet Spring Reverb Shock.

Vous devez utiliser des canaux MIDI différents pour les registres upper/lower/pedal. Il n'est pas possible de choisir le même canal pour deux ou plusieurs parties différentes. Les canaux MIDI déjà affectés ne sont plus accessibles à la sélection.

Choisissez un canal MIDI de contrôle (control MIDI channel) différent de ceux utilisés pour les sons Drum/Other Tone/Spring Shock. Il n'est pas possible d'utiliser deux fois le même canal MIDI.

Égaliseur et autres réglages

1. Maintenez les boutons HARMONIC BAR PART [UPPER] et [PEDAL] enfoncés et appuyez sur le bouton [AMPLIFIER].
   Les témoin des boutons [1] à [7] clignotent.

2. Appuyez sur un des boutons [1] à [7] pour sélectionner le paramètre à éditer.

Vous disposez de 7 paramètres liés à l'égaliseur et aux autres réglages.

L'affectation des paramètres aux boutons se fait comme suit :

Bouton	Paramètre	Page
[1]	EQ BASS	p. 55
[2]	EQ MIDDLE	p. 55
[3]	EQ TREBLE	p. 55
[4]	MASTER TUNE	p. 55
[5]	KEY TRANSPOSE	p. 55
[6]	CONTROL PEDAL POLARITY	p. 56
[7]	HOLD PEDAL POLARITY	p. 56

1. Utilisez le contrôle [VIBRATO AND CHORUS] pour modifier la valeur.

MEMO

L'appui sur le bouton VIBRATO AND CHORUS [ON] rappelle la valeur par défaut.

1. Pour modifier un autre paramètre appuyez simplement sur un des boutons [1] à [7] pour le sélectionner et utilisez le contrôle [VIBRATO AND CHORUS] pour le modifier.

Pour sortir de l'édition, appuyez sur le bouton HARMONIC BAR PART [UPPER].

1. Appuyez sur [WRITE] pour finaliser le paramétrage de ces éléments.

Les valeurs sont sauvegardées.

Pendant la sauvegarde, les témoins [1] à [8] clignotent.

REMARQUE

N'éteignez jamais l'appareil pendant une sauvegarde.

○ EQ BASS (-5-0-+5)

Règle le timbre des voix d'orgue dans le registre grave. La rotation de [VIBRATO AND CHORUS] vers la droite augmente les graves et sa rotation vers la gauche les diminue.

○ EQ MIDDLE (-5-0-+5)

Règle le timbre des voix d'orgue dans le registre medium. La rotation de [VIBRATO AND CHORUS] vers la droite augmente les medium et sa rotation vers la gauche les diminue.

○ EQ TREBLE (-5-0-+5)

Règle le timbre des voix d'orgue dans le registre aigu. La rotation de [VIBRATO AND CHORUS] vers la droite augmente les aigus et sa rotation vers la gauche les diminue.

Accordage de l'instrument

Permet d'accorder finement le VK-8 pour le faire correspondre à un autre instrument. L'accordage se fait par pas de 1 centième de demi-ton, par rapport au la du milieu (la 4 ou A4) = 440,0 Hz.

Transposition du VK-8

○ KEY TRANSPOSE (-6-0-+5)

Permet de transposer le VK-8 par pas d'un demi-ton dans une plage de -6 à +5. La valeur 0 correspond à une absence de transposition.

Changement de polarité de la pédale de contrôle

○ CONTROL PEDAL POLARITY (STANDARD / REVERSE)

Avec certains modèles de pédales, l'action obtenue peut être inverse de celle espérée. Dans ce cas, et si elle ne fonctionne pas comme décrit dans le manuel, modifiez la polarité de la fonction.

La rotation du bouton [VIBRATO AND CHORUS] vers la droite sélectionne la position STANDARD, (tous les témoins D BEAM TYPE sont allumés).

La rotation vers la gauche sélectionne la position REVERSE (tous les témoins D BEAM TYPE sont éteints).

Valeur	Commentaire
STANDARD	Choisissez cette option si la pédale fonctionne comme décrit dans le manuel.
REVERSE	Choisissez cette option si la pédale fonctionne à l’envers de ce qui est décrit dans le manuel.

Changement de polarité de la pédale de maintien

○ HOLD PEDAL POLARITY (STANDARD/ REVERSE)

Avec certains modèles de pédales, l'action obtenue peut être inverse de celle espérée. Dans ce cas, et si elle ne fonctionne pas comme décrit dans le manuel, modifiez la polarité de la fonction.

La rotation du bouton [VIBRATO AND CHORUS] vers la droite sélectionne la position STANDARD, (tous les témoins D BEAM TYPE sont allumés).

La rotation vers la gauche sélectionne la position REVERSE (tous les témoins D BEAM TYPE sont éteints).

Valeur	Commentaire
STANDARD	Choisissez cette option si la pédale fonctionne comme décrit dans le manuel.
REVERSE	Choisissez cette option si la pédale fonctionne à l’envers de ce qui est décrit dans le manuel.

Paramètres liés à chaque Preset

■ Effets et autres réglages

1. Maintenez les boutons HARMONIC BAR PART [UPPER] et [PEDAL] enfoncés et appuyez sur le bouton [PRESET].
   Les témoin des boutons [1] à [5] clignotent.

2. Appuyez sur un des boutons [1] à [5] pour sélectionner le paramètre à éditer.

Vous disposez de 5 paramètres liés à l'égaliseur et aux autres réglages.

L'affectation des paramètres aux boutons se fait comme suit :

Bouton	Paramètre	Page
[1]	REVERB TIME	p. 57
[2]	OTHER TONES CHORUS LEVEL	p. 57
[3]	OTHER TONES OCTAVE SHIFT	p. 57
[4]	HOLD PEDAL ASSIGN	p. 57
[5]	D BEAM ROTARY SPEED MODE	p. 57

1. Utilisez le contrôle [VIBRATO AND CHORUS] pour modifier la valeur.

L'appui sur le bouton VIBRATO AND CHORUS [ON] rappelle la valeur par défaut.

1. Pour modifier un autre paramètre appuyez simplement sur un des boutons [1] à [5] pour le sélectionner et utilisez le contrôle [VIBRATO AND CHORUS] pour le modifier.

Pour sortir de l'édition, appuyez sur le bouton HARMONIC BAR PART [UPPER].

1. Appuyez sur [WRITE] pour finaliser le paramétrage de ces éléments.

2. Sauvegardez vos paramètres finalisés dans un Preset (p. 45).

REMARQUE

N'éteignez jamais l'appareil pendant une sauvegarde.

Détermine la longueur de la réverbération. Les valeurs élevées correspondent aux temps les plus longs.

○ OTHER TONES CHORUS LEVEL (0–127)

Détermine le niveau de chorus quand il est appliqué aux sons «Other Tones» ELECTRIC PIANO1 et ELECTRIC PIANO2.

Transpose les sons «Other Tones» par pas d'une octave.

○ HOLD PEDAL ASSIGN (ORGAN & OTHER TONES/OTHER TONES)

Si une pédale de maintien (Hold) est branchée sur le VK-8, vous pouvez choisir la partie dont le son sera affecté par son action.

Tournez le bouton [VIBRATO AND CHORUS] vers la gauche pour sélectionner l'option ORGAN & OTHER TONES, ou vers la droite pour sélectionner OTHER TONES.

○ D BEAM ROTARY SPEED MODE (SLOW/FAST, CONTINUOUS)

Détermine l'action produite par le D Beam quand le paramètre ROTARY SPEED lui est affecté.

Tournez le bouton [VIBRATO AND CHORUS] vers la gauche pour sélectionner l'option SLOW/FAST, ou vers la droite pour sélectionner CONTINUOUS.

Valeur	Commentaire
SLOW/FAST	L’effet rotatif alterne entre lent et rapide à chaque passage de la main devant le D Beam.
CONTINUOUS	L’effet rotatif passe progressivement de lent à rapide en fonction de la proximité de la main par rapport au contrôleur D Beam.

Sélection du registre avec lequel sont associés les sons «Other Tones»

○ OTHER TONES PART ASSIGN

Détermine le registre (Part) associé aux OTHER TONES.

Pour jouer à partir du registre Lower

• Partagez le clavier du VK-8 et jouez les Other Tones à partir du registre Lower (p. 44).
• Branchez un clavier MIDI externe sur le VK-8, et pilotez le registre Lower et les sons Other Tones depuis le clavier MIDI externe (p. 59)

Pour jouer à partir du registre Pedal

- Branchez un pédalier sur le VK-8, et pilotez le registre Pedal et les sons Other Tones à partir du pédalier (p. 59)

1. Maintenez les boutons HARMONIC BAR PART [UPPER] et [PEDAL] enfoncés et appuyez sur le bouton [SPLIT].

Les témoin des boutons [1] à [3] clignotent.

1. Appuyez sur un des boutons [1] à [3] pour sélectionner le registre associé aux OTHER TONES.

→ En appuyant sur le bouton VIBRATO AND CHORUS [ON] vous rappelez la valeur par défaut.

Pour sortir de l'édition, appuyez sur le bouton HARMONIC BAR PART [UPPER].

1. Appuyez sur le bouton [WRITE] pour confirmer la sélection de la Part associée aux OTHER TONES.
2. Sauvegardez vos paramètres finalisés dans un Preset (p. 45).

REMARQUE

N'éteignez jamais l'appareil pendant une sauvegarde.

REMARQUE

Si vous enfoncez une touche du clavier après l'étape 1, le point de partage (split) se trouvera modifié.

Branchement du VK-8 sur des appareils externes

Qu'est-ce que le MIDI

MIDI (Musical Instrument Digital Interface = Interface numérique pour instruments de musique) est un standard mondial destiné à l'échange de données musicales entre instruments numériques et ordinateurs. Le MIDI n'émet pas de signaux audio mais convertit vos données d'exécution en messages numériques, dits «messages MIDI» destinés à être transmis à d'autres appareils au même standard.

Tout appareil doté d'une prise MIDI peut être relié à un autre appareil permettant l'échange de données indépendamment du modèle et du constructeur.

MIDI IN :

Réception des données MIDI depuis un appareil externe.

MIDI OUT :

Transmission des messages MIDI depuis le VK-8.

Canaux MIDI

Le MIDI peut transmettre et recevoir de très nombreux messages sur un seul câble. Il utilise pour cela le concept de «canaux» (analogues aux canaux de télévision) afin que les messages ne soient reçus que par l'appareil de destination accordé sur le même canal.

Pilotage du VK-8 depuis une unité MIDI externe

Quand vous jouez un son preset sur le VK-8, vous entendez la partie «Upper». En lui connectant un clavier externe ou un pédalier, vous pouvez accéder aux parties Lower et Pedal, en même temps que la partie Upper.

Le VK-8 possède trois prises MIDI.

Leur fonction varie en fonction du paramétrage de l'option «Sub-Keyboard» (p. 58).

- Quand la fonction SUB KEYBOARD est activée (ON)

connecteur KEYBOARD IN	Permet de jouer le son de la partie «Lower».
connecteur PEDAL IN	Permet de jouer le son de la partie «Pedal»

→ Quand la fonction Sub Keyboard est activée, vous pouvez piloter le son de la partie Lower à partir d'un appareil relié au connecteur KEYBOARD IN, et le son de la partie Pedal à partir d'un pédalier relié au connecteur PEDAL IN, sans avoir à modifier le canal de transmission MIDI de l'unité externe reliée au VK-8.

- Quand la fonction SUB KEYBOARD est désactivée (OFF) :

Connecteur KEYBOARD IN	Joue la partie définie par le canal MIDI utilisé pour la transmission.
Connecteur PEDAL IN	Joue la partie définie par le canal MIDI utilisé pour la transmission.

■ Changement d'affectation des prises MIDI IN (Fonction SUB KEYBOARD)

1. Mainenez les boutons HARMONIC BAR PART [UPPER] [LOWER] [PEDAL] enfoncés et appuyez sur le bouton [REVERB].

Les témoins des boutons [1] à [8] clignotent.

1. Appuyez sur le bouton [3].

2. Tournez le contrôle [VIBRATO AND CHORUS] pour modifier le réglage.

Tournez dans le sens horaire pour activer la fonction Sub-Keyboard ou dans le sens antihoraire pour la désactiver.

- Quand la fonction SUB KEYBOARD est activée :

Connecteur KEYBOARD IN	Joue la partie Lower.
Connecteur PEDAL IN	Joue la partie Pedal.

→ Quand la fonction Sub Keyboard est activée, vous pouvez jouer le son de la partie Lower à partir d'une unité branchée sur le connecteur KEYBOARD IN et le son de la partie Pedal à partir d'un pédalier branché sur le connecteur PEDAL IN sans avoir à paramétrer le canal de transmission MIDI de l'appareil externe pour le faire correspondre au VK-8.

- Quand la fonction SUB KEYBOARD est désactivée :

Connecteur KEYBOARD IN	Joue la partie définie par le canal MIDI utilisé pour la transmission.
Connecteur PEDAL IN	Joue la partie définie par le canal MIDI utilisé pour la transmission.

Si vous décidez de ne pas modifier le paramétrage, appuyez sur le HARMONIC BAR PART [UPPER].

1. Appuyez sur le bouton [WRITE] pour finaliser le paramétrage de la fonction Sub-Keyboard.

Le paramétrage de la fonction sub keyboard est sauvegardé (pendant la sauvegarde, les témoins des boutons [1] à [8] clignotent).

REMARQUE

Ne mettez jamais l'appareil hors tension pendant qu'une sauvegarde est en cours.

■ Utilisation du VK-8 avec un deuxième clavier

Vous pouvez brancher un deuxième clavier sur le VK-8 afin de jouer la partie Lower de manière indépendante.

1. Mettez hors tension le VK-8 et le clavier externe.
2. Utilisez un câble MIDI standard (non fourni) pour relier la prise MIDI OUT du clavier externe à la prise MIDI KEYBOARD IN du VK-8.
3. Mettez le clavier externe sous tension.
4. Allumez le VK-8.
5. Activez la fonction Sub-Keyboard (p. 58).

La partie «Upper» des voix d'orgue est jouée par le clavier du VK-8, et sa partie «Lower» est pilotée par le clavier externe.

Par défaut (réglages d'usine), la fonction Sub-Keyboard est activée.

■ Branchement d'un pédalier

Vous pouvez brancher un pédalier sur le VK-8 et l'utiliser pour piloter la partie Pedal.

1. Mettez hors tension le VK-8 et le pédalier externe.
2. Utilisez un câble MIDI standard (non fourni) pour relier la prise MIDI OUT du pédalier à la prise MIDI PEDAL IN du VK-8.
3. Mettez le pédalier sous tension.
4. Allumez le VK-8.
5. Activez la fonction Sub-Keyboard (p. 58).

La partie «Upper» des voix d'orgue est jouée par le clavier du VK-8, et sa partie «Pedal» est pilotée par le pédalier.

Par défaut (réglages d'usine), la fonction Sub-Keyboard est activée.

Utilisation d'un séquenceur externe

Vous pouvez relier un séquenceur au VK-8 afin d'enregistrer votre interprétation. Les séquenceurs peuvent mémoriser un grand nombre de données MIDI très diverses sur une base de temps et les retransmettre ensuite au VK-8 pour reproduire votre jeu à l'identique.

→ Certains de ces appareils sont aussi capables d'enregistrer les données de programmation : presets du VK-8, paramètres OTHER TONES et paramètres système.

Préparation de l'enregistrement

1. Vérifiez que le VK-8 et votre séquenceur sont bien hors tension.

REMARQUE

Éteignez le VK-8 et l'unité externe avant toute connexion. Le branchement d'une unité externe pendant que l'appareil est sous tension pourrait entraîner des dommages ou des dysfonctionnements.

1. Utilisez des câbles MIDI standard (non fournis) pour relier le VK-8 à votre séquenceur.

• Reliez la prise MIDI OUT du VK-8 à la prise MIDI IN du séquenceur

• Reliez la prise MIDI KEYBOARD IN ou MIDI PEDAL IN du VK-8 à la prise MIDI OUT du séquenceur.

• Remettez le séquenceur externe et le VK-8 sous tension.

• Désactivez la fonction «Thru» sur le séquenceur.

Vous pouvez ainsi écouter le son de l'orgue pendant l'enregistrement sans que les notes soient jouées deux fois (une fois à partir du clavier et une deuxième fois par MIDI en «retour» du séquenceur via la fonction «Thru»).

REMARQUE

Pour plus de détails sur le paramétrage de la fonction «Thru» sur votre séquenceur, reportez-vous à son mode d'emploi spécifique.

1. Activez la fonction SUB KEYBOARD (p. 58).

Lancement de l'enregistrement

Quand vous avez terminé ces préparatifs, il ne reste qu'à lancer l'enregistrement sur le séquenceur et enregistrer votre morceau.

1. Lancez l'enregistrement sur le séquenceur.
2. Réglez vos tirettes harmoniques ou sélectionnez un son «Other Tones», et jouez votre morceau.
3. Quand vous avez terminé, arrêtez l'enregistrement sur le séquenceur.

Lecture de l'enregistrement

1. Mettez votre séquenceur en lecture : le morceau est rejoué automatiquement.

Sauvegarde des paramètres du VK-8 sur séquenceur externe (Bulk Dump)

Vous pouvez relier le VK-8 à un séquenceur externe et sauvegarder ses Presets et ses réglages système par vidage de données MIDI ou «bulk dump».

Reliez le VK-8 à votre sésquenceur

1. Vérifiez que le VK-8 et le séquenceur sont bien hors tension.

REMARQUE

Éteignez le VK-8 et l'unité externe avant toute connexion. Le branchement d'une unité externe pendant que l'appareil est sous tension pourrait entraîner des dommages ou des dysfonctionnements.

1. Utilisez des câbles MIDI standard (non fournis) pou relier le VK-8 à votre séquenceur.

• Reliez la prise MIDI OUT du VK-8 à la prise MIDI IN du séquenceur
• Remettez sous tension le séquenceur externe et le VK-8.
• Désactivez la fonction «Thru» sur le séquenceur.

Sauvegardez vos réglages

1. Maintenez les boutons HARMONIC BAR PART [UPPER][LOWER][PEDAL] enfoncés et appuye sur le bouton ROTARY SOUND [BRAKE].

Le témoin du bouton [VIBRATO AND CHORUS] clignote.

1. Lancez l'enregistrement sur votre séquenceur.
2. Appuyez sur le bouton [VIBRATO AND CHORUS] pour lancer la sauvegarde.

Pendant que la sauvegarde se déroule, les témoins de type du D BEAM s'allument les uns après les autres.

Quand elle est terminée, tous les témoins «D Beam Type» clignotent.

1. Appuyez sur le bouton ROTARY SOUND [BRAKE].
2. Arrêtez l'enregistrement sur le séquenceur.

■ Rechargement de données sauvegardées sur séquenceur externe

1. Vérifiez que le VK-8 et le séquenceur sont bien hors tension.

REMARQUE

Éteignez le VK-8 et l'unité externe avant toute connexion. Le branchement d'une unité externe pendant que l'appareil est sous tension pourrait entraîner des dommages ou des dysfonctionnements.

1. Utilisez des câbles MIDI standard (non fournis) pou relier le VK-8 à votre séquenceur.
   Reliez la prise MIDI IN du VK-8 à la prise MIDI OUT du séquenceur
2. Remettez sous tension le séquenceur externe et le VK-8.
3. Mettez votre séquenceur en lecture.

Quand la lecture des données est terminée, tous les témoins de type VIBRATO AND CHORUS et VIBRATO AND CHORUS [ON] clignotent.

1. Après que le séquenceur soit arrêté appuyez sur le bouton VIBRATO AND CHORUS [ON].

Les données issues du séquenceur externe ont été rechargées dans le VK-8.

Branchement d'une cabine à son rotatif

Outre l'effet de son rotatif qu'il propose, le VK-8 permet le branchement d'une véritable cabine à son rotatif (sur le connecteur ROTARY TONE CABINET en face arrière).

REMARQUE

Sous peine de dysfonctionnements divers, cette cabine doit répondre aux caractéristiques ci-après.

Brochage du connecteur ROTARY TONE CABINET :

* Les broches 1 et 2 corresepondent aux voix d'orgue et aux sons OTHER TONES.

* Les broches 6, 7 et 8 correspondent aux contrôles : tension de 5 à 30 V continu et ampérage maximum de 50 mA.

* La broche 11 détecte la connexion. Si la tension est en dehors des limites admissibles (18 à 30 V continu) la connexion ne fonctionnera pas correctement.

- Le volume du haut-parleur externe peut être contrôlé avec le contrôle [MASTER VOLUME].

- Le bouton ROTARY [SLOW/FAST] agit aussi sur la vitesse de rotation du haut-parleur externe.

- Le bouton ROTARY [BRAKE] arrête également sa rotation. Pour la relancer, appuyez à nouveau sur ROTARY [BRAKE] ou sur ROTARY [SLOW/FAST].

REMARQUE

L'effet de haut-parleur tournant des voix d'orgue s'applique aussi au signal audio adressé au connecteur ROTARY TONE CABINET. Pour éviter de mélanger les deux effets, vous pouvez appuyer sur ROTARY [ON] pour désactiver cette fonction (témoin éteint).

MEMO

Si vous ne voulez pas que les sons «Other Tones» soient également adressés au connecteur ROTARY TONE CABINET tournez le contrôle [OTHER TONES LEVEL] à fond vers la gauche pour mettre leur volume à zéro. Vous pouvez aussi choisir un Preset qui ne comporte pas de sons OTHER TONES.

Dysfonctionnements

Si le VK-8 ne semble pas fonctionner correctement, commencez par vérifier les points suivants. En cas d'échec, adressez-vous à votre revendeur ou au centre de maintenance agréé le plus proche.

Problème	Vérifiez	Solution	Page
Pas de courant	Le câble d'alimentation est débranché.	Rebranchez le câble.	p. 16
Pas de son/volume trop faible	Le système d'amplification est hors tension.	Allumez votre amplificateur ou votre console.	p. 17
	Le volume du système d'amplification est au minimum.	Montez le volume de l'ampli ou de la console.	p. 17
	Le volume du VK-8 est trop faible.	Tournez le contrôle [Master Volume] en direction de «Max».	p. 19
	Le volume du système d'amplification a été réduit.	Montez le niveau de votre système d'amplification.	p. 17
	La pédale d'expression est en position haute.	While carefully monitoring the volume, depress the toe of the pedal.	p. 39
	Si vous entendez du son au casque, un câble audio est peut-être défectueux entre le VK-8 et votre système d'amplification.	Vérifiez à nouveau votre câblage	p. 17
	La fonction Local Control est en position «off».	Mettez Local Control sur «On».	p. 53
Les voix d'orgue sont inaudibles	Les tirettes harmoniques sont toutes repoussées vers l'avant.	Tirez quelques tirettes harmoniques.	p. 24
	Le frein de roues phoniques est activé.	Relâchez ce frein à l'aide d'une pédale ou du D Beam.	p. 34p. 40
Les sons OTHER TONES sont inaudibles ou leur volume est trop faible	Le volume des sons «Other Tones» est trop faible.	Tournez le contrôle [OTHER TONES LEVEL] dans le sens horaire pour augmenter leur volume.	p. 43
	La pédale de contrôle est en position haute.	Si “OTHER TONES EXPRESSION” est affecté à la pédale de contrôle, celle-ci contrôle le volume des voix orchestrales. Appuyez prudemment sur la pédale pour monter le volume.	p. 40
	La pédale d'expression est trop relevée.	Appuyez prudemment sur la pédale pour monter le volume.	p. 39
	La partie affectée aux «Other Tones» n'est pas paramétrée correctement.	Réglez le paramètre OTHER TONE PART ASSIGN pour choisir une Par-tie accessible.	p. 57
	(Si la pédale d'expression est affectée à OTHER TONE CRESCEN-DO) La pédale de contrôle est en position haute.	Appuyez prudemment sur la pédale.	p. 39
Les tirettes harmoniques ne fonctionnent pas	Les tirettes harmoniques ne sont pas affectées au registre que vous écoutez.	Appuye sur HARMONIC BAR PART [PEDAL], [LOWER], ou [UP-PER] pour sélectionner le registre affecté par les tirettes harmoniques.	p. 23
Vous entendez un clic quand vous appuyez ou quand vous relâchez une touche	Le bruit de «blip» est une caractéris-tique propre des orgues à roues pho-niques traditionnels. Le VK-8 reproduit fidèlement cette carac-téristique, initialement considérée comme un artefact mais devenue une composante essentielle du jeu de certains organistes.	Le volume du clic peut être réglé avec les paramètres «ON CLICK LEVEL» et «OFF CLICK LEVEL».	p. 51
L'appareil est désaccordé	Mauvais accordage.	Réglez la fonction d'accordage	p. 55
	La fonction Key Transpose (transpo-sition) est activée.	Annulez la transposition ou modi-fiez son paramétrage.	p. 55
	La fonction Glide a été affectée à la pédale de contrôle.Si aucune pédale n'est branchée sur le connecteur CONTROL PEDAL la hauteur du son peut être affectée.	Branchez une pédale sur le connect-eur CONTROL PEDAL ou affectez lui une autre fonction.	p. 40
	Le frein de roue (Wheel Brake) est affecté à la pédale de contrôle.Si aucune pédale n'est branchée sur le connecteur CONTROL PEDAL la hauteur du son peut être affectée.	Branchez une pédale sur le connect-eur CONTROL PEDAL ou affectez lui une autre fonction.	p. 41
	Le Ring Modulator est affectée aux voix d'orgue.	Utilisez la pédale ou le D Beam pour désactiver le Ring Modulator.	p. 35
La saturation/Overdrive ne fonc-tionne pas	Le niveau Overdrive est trop faible.	Tournez le bouton [OVERDRIVE] pour monter son niveau.	p. 33
	La pédale d'expression est en posi-tion haute.	Appuyez progressivement sur la pédale pour monter le volume.	p. 39
	L'effet Overdrive ne s'applique pas aux sons «Other Tones».	Il ne s'agit pas d'un dysfonctionne-ment.	---
La réverb ne fonctionne pas	Le niveau de Reverb est trop faible.	Tournez le bouton REVERB [LEV-EL] dans le sens horaire pour monter son niveau.	p. 37
L'effet de son rotatif (Rotary) ne fonctionne pas	Le bouton ROTARY SOUND [ON] est désactivé (témoin éteint).	Appuyez sur ROTARY SOUND [ON] (le témoin s'allume).	p. 32
	La fonction [BRAKE] est activée (té-moin allumé).	désactivez la fonction [BRAKE] (té-moin éteint) ou appuyez sur le bout-on [SLOW/FAST] pour relâcher le frein.	p. 32
Impossible de choisir un canal MIDI	Ce canal MIDI est déjà affecté à une autre section.	Changez de canal MIDI pour cette autre section ou choisissez un numéro non utilisé.	p. 54
	Vous essayez d'affecter le canal MIDI de Other Tones, Drum, ou Spring Shock à une valeur déjà util-isée dans Control MIDI Channel.	Il n'est pas possible de choisir pour les fonctions Other Tones, Drum, ou spring shock un numéro de canal MIDI déjà utilisé comme Control MIDI Channel.	p. 54
Les messages MIDI ne sont pas transmis/reçus correctement	Le canal MIDI de chaque partie n'est pas réglé correctement.	Changez les numéros des canaux.	p. 54
	Le «Control MIDI Channel» n'est pas réglé correctement.	Vérifiez que les données de changement de programme et d'expression du VK-8 sont transmises sur le bon canal.	p. 54
	Le tempo de lecture du séquenceur n'est pas réglé correctement.	Relisez vos données au même tempo que celui utilisé pour l'enregistrement des données système exclusif.	p. 60
	La fonction «Sub Keyboard» n'est pas réglée correctement.	Vérifiez le paramétrage de la fonction «Sub Keyboard».	p. 58
Le bruit de choc du ressort de réverb n'est pas audible	Le niveau de réverb est réglé à 0.	Tournez le contrôle REVERB [LEVEL] dans le sens horaire pour monter ce niveau.	p. 37
Le registre des 1' est inaudible	La PERCUSSION est activée.Quand la PERCUSSION est active, elle utilise ce registre, qui devient inutilisable par ailleurs.	Il ne s'agit pas d'un dysfonctionnement	---
L'effet rotatif passe en position rapide de manière inopinée	La pédale de contrôle ou le D Beam ont été affectés à «CRESCENDO».Dans ce cas, si le bouton [SLOW/FAST] est en position SLOW l'appui à fond sur la pédale ou le rapprochement de la main à proximité du contrôleur D Beam le bascule en position FAST.	Le relèvement de la pédale ou l'éloignement de la main du D Beam provoque le retour en position SLOW.	p. 34p. 40
La pédale de maintien ou la pédale de contrôle fonctionne à l'envers	La polarité de cette pédale est inversée.	Certains types de pédales disposent d'un contrôle de polarité. Changez la polarité d'action sur le VK-8.	p. 56
La sensibilité du D Beam est incorrecte	Le contrôleur D Beam se trouvait masqué à la mise sous tension.À chaque mise sous tension, le VK-8 règle automatiquement la sensibilité du D Beam. Veillez à ne pas interrompre le faisceau pendant l'initialisation.	Réajustez la sensibilité du D Beam.	p. 36
	La sensibilité du D Beam est mal réglée.	Réajustez la sensibilité du D Beam.	p. 36
	L'instrument se trouve dans un environnement trop riche en lumière infrarouge.	Le D Beam ne fonctionne pas correctement dans des environnements trop riches en lumière infrarouge.	p. 36
Le contenu des mémoires Preset a été perdu	L'appareil a été mis hors tension pendant une sauvegarde.	Ne mettez jamais l'appareil hors tension pendant qu'il sauvegarde ses données.	---
Impossible de sélectionner les sons «Other Tones»	Le VK-8 est en mode Preset.	Appuyez sur [PRESET] pour sortir du mode Preset.	p. 22
	Le VK-8 est en mode Edit.	Sortez du mode Edit.	p. 47
	The VK-8 est en mode Demo.	Sortez du mode Demo.	p. 21

■ Signalisation des erreurs

Quand une opération incorrecte est tentée ou quand une opération normale n'a pas pu s'achever correctement, le VK-8 allume tous ses témoins pendant quelques secondes. Les erreurs sont par ailleurs divisées en deux catégories : celles qui apparaissent à la mise sous tension et celles qui interviennent en fonctionnement normal. Lisez attentivement ce qui suit et prenez les mesures appropriées en fonction des situations.

À la mise sous tension

Tous les témoins s'allument pendant quelques secondes

Cause : Le contenu des mémoires internes est revenu à ses conditions par défaut (réglages d'usine). Dans la plupart des cas, cela correspond à une coupure de l'alimentation pendant qu'une sauvegarde mémoire était en cours.

En fonctionnement normal

Tous les témoins s'allument pendant quelques secondes

Cause 1: Un câble MIDI s'est débranché ou a été coupé.

Action: Vérifiez l'intégrité de vos connexions MIDI.

Cause 2: Un afflux excessif de données a été reçu par l'appareil.

Action: Réduisez le débit des données MIDI adressées au VK-8.

Cause 3: Des données système exclusif n'ont pas été reçues correctement.

Action: Vérifiez le paramétrage de l'appareil transmetteur ou des données trasmises.

Liste des Presets et des autres sons

Liste des Presets

PRESET	UPPER	LOWER	PEDAL	PERCUSSION	VIBRATO ET CHORUS	ROTARY
1-1	88 8000 000	83 8000 000	82	3rd, SOFT, FAST	OFF	SLOW
1-2	80 0000 888	83 8000 000	82	OFF	C-3	FAST
1-3	88 8800 000	83 8000 000	82	3rd, SOFT, FAST	C-3	SLOW
1-4	88 8800 000	00 8800 000	84	3rd, NORM, FAST	OFF	SLOW
1-5	88 8008 008	83 8000 000	82	3rd, SOFT, SLOW	OFF	SLOW
1-6	85 8500 005	03 8300 000	73	OFF	C-3	SLOW
1-7	88 8000 678	87 8600 000	84	OFF	C-3	SLOW
1-8	60 8807 006	00 8800 000	84	OFF	OFF	SLOW
2-1	88 8000 000	00 8888 000	73	2nd, SOFT, SLOW	OFF	SLOW
2-2	88 8008 008	83 8000 000	82	3rd, SOFT, SLOW	OFF	FAST
2-3	88 8800 000	00 8800 000	84	2nd, SOFT, FAST	OFF	SLOW
2-4	88 8800 000	00 8800 000	84	3rd, NORM, FAST	OFF	SLOW
2-5	80 0888 888	83 8000 000	82	3rd, NORM, FAST	C-3	FAST
2-6	88 8000 000	00 8600 000	82	3rd, NORM, FAST	OFF	SLOW
2-7	88 8080 880	00 8600 000	82	OFF	OFF	OFF
2-8	28 0030 350	44 8600 000	82	3rd, SOFT, FAST	C-3	FAST
3-1	88 8000 000	83 8000 000	82	3rd, SOFT, FAST	C-3	SLOW
3-2	88 8800 000	83 8000 000	82	3rd, SOFT, FAST	C-1	SLOW
3-3	80 0000 888	83 8000 000	82	OFF	C-3	FAST
3-4	88 8000 000	83 8000 000	82	3rd, SOFT, FAST	OFF	SLOW
3-5	80 0000 888	83 8000 000	82	OFF	C-3	FAST
3-6	88 8000 000	83 8000 000	82	3rd, SOFT, FAST	C-1	SLOW
3-7	81 8151 608	00 0503 000	82	OFF	C-2	SLOW
3-8	84 8500 008	00 0806 000	82	OFF	OFF	SLOW
4-1	80 7050 404	00 8500 000	54	OFF	V-3	SLOW
4-2	80 3700 000	00 8500 000	54	OFF	V-3	BRAKE
4-3	00 3800 460	00 8800 000	84	OFF	OFF	BRAKE
4-4	00 4544 222	00 8800 000	84	OFF	OFF	BRAKE
4-5	00 6876 540	00 8800 000	84	OFF	OFF	OFF
4-6	00 7373 430	00 8800 000	84	OFF	OFF	OFF
4-7	00 8030 000	00 8800 000	84	OFF	OFF	OFF
4-8	60 8807 006	00 8800 000	84	OFF	OFF	OFF
5-1	88 8000 000	83 8000 000	82	3rd, SOFT, FAST	OFF	SLOW
5-2	80 0000 888	83 8000 000	82	OFF	C-3	FAST
5-3	88 8800 000	83 8000 000	82	3rd, SOFT, FAST	C-3	SLOW
5-4	88 8800 000	00 8800 000	84	3rd, NORM, FAST	OFF	SLOW
5-5	88 8008 008	83 8000 000	82	3rd, SOFT, SLOW	OFF	SLOW
5-6	85 8500 005	03 8300 000	73	OFF	C-3	SLOW
5-7	88 8000 678	87 8600 000	84	OFF	C-3	SLOW
5-8	60 8807 006	00 8800 000	84	OFF	OFF	SLOW
6-1	88 8000 000	00 8888 000	73	2nd, SOFT, SLOW	OFF	SLOW
6-2	88 8008 008	83 8000 000	82	3rd, SOFT, SLOW	OFF	FAST
6-3	88 8800 000	00 8800 000	84	2nd, SOFT, FAST	OFF	SLOW
6-4	88 8800 000	00 8800 000	84	3rd, NORM, FAST	OFF	SLOW
6-5	80 0888 888	83 8000 000	82	3rd, NORM, FAST	C-3	FAST
6-6	88 8000 000	00 8600 000	82	3rd, NORM, FAST	OFF	SLOW
6-7	88 8080 880	00 8600 000	82	OFF	OFF	OFF
6-8	28 0030 350	44 8600 000	82	3rd, SOFT, FAST	C-3	FAST
7-1	88 8000 000	83 8000 000	82	3rd, SOFT, FAST	C-3	SLOW
7-2	88 8800 000	83 8000 000	82	3rd, SOFT, FAST	C-1	SLOW
7-3	80 0000 888	83 8000 000	82	OFF	C-3	FAST
7-4	88 8000 000	83 8000 000	82	3rd, SOFT, FAST	OFF	SLOW
7-5	80 0000 888	83 8000 000	82	OFF	C-3	FAST
7-6	88 8000 000	83 8000 000	82	3rd, SOFT, FAST	C-1	SLOW
7-7	81 8151 608	00 0503 000	82	OFF	C-2	SLOW
7-8	84 8500 008	00 0806 000	82	OFF	OFF	SLOW
8-1	80 7050 404	00 8500 000	54	OFF	V-3	SLOW
8-2	80 3700 000	00 8500 000	54	OFF	V-3	BRAKE
8-3	00 3800 460	00 8800 000	84	OFF	OFF	BRAKE
8-4	00 4544 222	00 8800 000	84	OFF	OFF	BRAKE
8-5	00 6876 540	00 8800 000	84	OFF	OFF	OFF
8-6	00 7373 430	00 8800 000	84	OFF	OFF	OFF
8-7	00 8030 000	00 8800 000	84	OFF	OFF	OFF
8-8	60 8807 006	00 8800 000	84	OFF	OFF	OFF

* Le Preset 5-1–8-8 est identique au Preset 1-1–4-8.

■ Liste des autres sons «OTHER TONES»

Bouton	Son
[1]	PIANO
[2]	ELECTRIC PIANO 1
[3]	ELECTRIC PIANO 2
[4]	STRINGS
[5]	JAZZ SCAT
[6]	CHOIR
[7]	SYNTH
[8]	BRASS

Paramètres d'édition

Paramètres concernant l'ensemble du système

• Paramètres du son rotatif
• ROTARY WOOFER LEVEL
• ROTARY TWEETER LEVEL
• ROTARY WOOFER RISE TIME
• ROTARY TWEETER RISE TIME
• ROTARY WOOFER FALL TIME
• ROTARY TWEETER FALL TIME
  • ROTARY WOOFER SPREAD
• ROTARY TWEETER SPREAD
• ROTARY WOOFER SPEED SLOW
• ROTARY TWEETER SPEED SLOW
• ROTARY WOOFER SPEED FAST
• ROTARY TWEETER SPEED FAST
• ROTARY MIC DISTANCE

• ROTARY RANDOMIZE

• Paramètres Clic et Percussion

• ON CLICK LEVEL
• OFF CLICK LEVEL
  • PERCUSSION SOFT LEVEL
  • PERCUSSION NORMAL LEVEL
  • PERCUSSION SLOW TIME
  • PERCUSSION FAST TIME
  • PERCUSSION RECHARGE TIME
  • PERCUSSION H-BAR LEVEL

- Paramètres MIDI

• LOCAL CONTROL
• MIDI THRU
• SUB KEYBOARD FUNCTION
  • CONTROL MIDI CH.
  • UPPER ORGAN MIDI CH.
• LOWER ORGAN MIDI CH.
  • PEDAL ORAGN MIDI CH.
  • OTHER TONES MIDI CH.
• DRUM MIDI CH.
  • SPRING SHOCK MIDI CH.
  • MIDI SOUND CONTROLLERS SWITCH
  • MIDI GENERL CONTROLLERS SWITCH
  • MIDI PROGRAM CHANGE SWITCH

- Égalisation et autres

• EQ BASS
• EQ MIDDLE
• EQ TREBLE
• MASTER TUNE
• KEY TRANSPOSE
  • FOOT CONTROL POLARITY
  • HOLD PEDAL POLARITY
  • D BEAM SENSITIVITY

Paramètres sauvegardés par Preset

●Effets et autres

• REVERB TIME
  • OTHER TONES CHORUS LEVEL
  • OTHER TONES OCTAVE SHIFT
  • HOLD PEDAL ASSIGN
  • D BEAM ROTARY SPEED MODE

Quand la fonction SUB KEYBOARD FUNCTION (p. 58) est désactivée et que le canal MIDI d'une unité externe reliée au VK-8 est le même que le DRUM MIDI CH. (p. 54) du VK-8, vous pouvez faire jouer les sons du drum set à partir de cette unité MIDI externe.

Implémentation MIDI

Modèle : VK-8 (Orgue combo)

Date : 1er décembre 2001

Version: 1.00

1. Données reçues et reconnues

* Le VK-8 dispose de deux connecteurs MIDI IN : KEYBOARD IN et PEDAL IN. Si la fonction SUB KEYBOARD (p. 58) est activée (ON), les messages adressés à KEYBOARD IN sont affectés à la partie Lower, quel que soit leur numéro de canal, et les messages adressés à PEDAL IN sont adressés à la partie Pedal quel que soit leur numéro de canal (Omni On).
* Quand la fonction SUB KEYBOARD (p. 58) est désactivée (OFF), les messages MIDI sont adressés à chaque partie en fonction de leur numéro de canal (Omni Off). Par défaut, (réglages d'usine), les parties reçoivent et transmettent sur les canaux suivants :

CONTROL	canal 1
UPPER ORGAN	canal 1
LOWER ORGAN	canal 3
PEDAL ORGAN	canal 2
OTHER TONES	canal 4
DRUMS	canal 10
SPRING SHOCK	canal 9

■Message canal des voix (channel voice)

●Note off

Statut	2e octet	3e octet
8nH	kkH	vvH
9nH	kkH	00H
n = numéro de canal MIDI :		0H - FH (ch.1 - ch.16)
kk = numéro de note :		00H - 7FH (0 - 127)
vv = vélocité de relâchement :		00H - 7FH (0 - 127)

* Si la fonction SUB KEYBOARD (p. 58) est activée (ON), les messages adressés à KEYBOARD IN sont affectés à la partie LOWER, et les messages adressés à PEDAL IN sont adressés à la partie PEDAL.

●Note on

Statut	2e octet	3e octet
9nH	kkH	vvH
n = numéro de canal MIDI :		0H - FH (ch.1 - ch.16)
kk = numéro de note :		00H - 7FH (0 - 127)
vv = vélocité d'enfoncement :		00H - 7FH (0 - 127)

* Si la fonction SUB KEYBOARD (p. 58) est activée (ON), les messages adressés à KEYBOARD IN sont affectés à la partie LOWER, et les messages adressés à PEDAL IN sont adressés à la partie PEDAL.

●Control Change

○Modulation (Contrôle n° 1)

Statut	2e octet	3e octet
BnH	01H	vvH
n = numéro de canal MIDI :		0H - FH (ch.1 - ch.16)
vv = amplitude de la modulation :		00H - 7FH (0 - 127)
* Reçu seulement par la partie Other Tones

○Data Entry (Contrôle n° 6, 38)

Statut	2e octet	3e octet
BnH	06H	mmH
BnH	26H	llH
n = numéro de canal MIDI :		0H - FH (ch.1 - ch.16)
mm = octet de poids fort (MSB) du paramètre spécifié par RPN
ll = octet de poids faible (LSB) du paramètre spécifié par RPN

○Volume (Contrôle n° 7)

Statut	2e octet	3e octet
BnH	07H	vvH
n = numéro de canal MIDI :		0H - FH (ch.1 - ch.16)
vv = volume :		00H - 7FH (0 - 127)
* Reçu seulement par la partie Other Tones

○Panpot (Contrôle n° 10)

Statut	2e octet	3e octet
BnH	0AH	vvH
n = numéro de canal MIDI :		0H-FH (ch.1-ch.16)
vv = panpot:		00H-40H-7FH (Left-Center-Right)

* Reçu seulement par la partie Other Tones

○Expression (Contrôle n° 11)

Statut	2e octet	3e octet
BnH	0BH	vvH
n = numéro de canal MIDI :		0H - FH (ch.1 - ch.16)
vv = expression :		00H - 7FH (0 - 127)

* Si vous voulez contrôler toutes les parties d'orgue, transmettez vos données sur le canal défini par le paramètre CONTROL MIDI CH. (par défaut : canal 1). Il n'est pas possible de contrôler séparément chaque partie d'orgue.
* Quand la fonction SUB KEYBOARD (p. 58) est activé (ON), vous obtenez la même action qu'avec une pédale d'expression branchée sur le connecteur EXPRESSION PEDAL.

○Contrôle général 1 (Contrôle n° 16) (Glide Other tones)

Statut	2e octet	3e octet
BnH	10H	vvH
n = numéro de canal MIDI :		0H - FH (ch.1 - ch.16)
vv = valeur du contrôle :		00H - 7FH (0 - 127) 0-63 = OFF, 64-127 = ON

* Reçu seulement par la partie Other Tones
* Non reçu si MIDI GENERAL CONTROLLERS SWITCH (p. 53) est sur OFF.

○Contrôle général 2 (Contrôle n° 17) (Wheel Brake)

Statut	2e octet	3e octet
BnH	11H	vvH
n = numéro de canal MIDI :		0H - FH (ch.1 - ch.16)
vv = valeur du contrôle :		00H - 7FH (0 - 127) 0-63 = OFF, 64-127 = ON

* Si la fonction SUB KEYBOARD (p. 58) est désactivée (OFF), ce message est reçu sur le canal défini dans CONTROL MIDI CH. (p. 54) (par défaut : canal 1).
* Non reçu par la partie «Other Tones».
* Non reçu si MIDI GENERAL CONTROLLERS SWITCH (p. 53) est sur OFF.

○Hold 1 (Contrôle n° 64)

Statut	2e octet	3e octet
BnH	40H	vvH
n = numéro de canal MIDI :		0H - FH (ch.1 - ch.16)
vv = valeur du contrôle :		00H - 7FH (0 - 127) 0-63 = OFF, 64-127 = ON

* Si la fonction SUB KEYBOARD (p. 58) est activée (ON), ce message a la même action qu'une pédale de maintien branchée sur le connecteur HOLD PEDAL du VK-8.

○Contrôles du son 1-9 (Contrôle n° 70-78) (Harmonic Bars)

Statut	2e octet	3e octet
BnH	ccH	vvH
n = numéro de canal MIDI :		0H - FH (ch.1 - ch.16)
cc = numéro de contrôle :		46H - 4EH (70-78)
vv = valeur du contrôle :		00H - 7FH (0 - 127)

* Reçoit les valeurs des tirettes harmoniques.
* Non reçu par la partie «Other Tones».
* Si la fonction SUB KEYBOARD (p. 58) est activée (ON), l'entrée de KEYBOARD IN sera considéree comme destinée à la partie LOWER PART, et l'entrée PEDAL IN sera considérée comme destinée à la partie PEDAL.
* Non reçu si MIDI SOUND CONTROLLERS SWITCH (p. 53) est sur OFF.

cc	H.Bar Feet
46H	16'
47H	5 1/3'
48H	8'
49H	4'
4AH	2 1/3'
4BH	2'
4CH	1 3/5'
4DH	1 1/3'
4EH	1'

* La correspondance entre valeurs de contrôle et tirettes harmoniques se fait comme suit :

vv	H.Bar Level
00H - 0EH	0
0FH - 1CH	1
1DH - 2AH	2
2BH - 38H	3
39H - 47H	4
48H - 55H	5
56H - 63H	6
64H - 71H	7
72H - 7FH	8

○RPN MSB/LSB (Contrôle n° 100, 101)

n = numéro de canal MIDI : 0H - FH (ch.1 - 16)
mm = octet de poids fort (MSB) du paramètre spécifié par le RPN
ll = octet de poids faible (LSB) du paramètre spécifié par le RPN

<>

Le RPN (Registered Parameter Number = numéro de paramètre répertorié) sont des messages de contrôles «étendus» décrits spécifiquement dans le standard MIDI. Pour utiliser ces messages, vous devez d'abord utiliser les RPN MSB et RPN LSB qui spécifient le paramètre à contrôler, et les faire suivre d'un message Data Entry qui en donne la valeur. Quand un paramètre RPN a été annoncé, tous les messages Data Entry qui suivent sur ce canal modifieront la valeur du paramètre. Pour éviter tout problème il est donc recommandé de faire suivre l'envoi de la valeur d'un message RPN Null (RPN Number = 7FH/7FH).

Cet appareil reçoit les RPN suivants :

RPN	Data entry
MSB, LSB	MSB, LSB	Notes
00H, 00H	mmH, llH	Sensibilité du Pitch bendmm: 00H - 18H (0 - 24 demi-tons)ll: ignoré (traité comme 00H)assigne jusqu'à 2 octaves par pas d'un demi-ton.* Non reçu par la partie d'orgue.
00H, 01H	mmH, llH	Accordage fin de l'instrumentmm, ll: 20 00H - 40 00H - 60 00H (-8192 x 50 / 8192 - 0 - +8192 x 50 / 8192 cent)* Non reçu par la partie d'orgue.
00H, 02H	mmH, llH	Accordage général de l'instrumentmm: 10H - 40H - 70H (-48 - 0 - +48 demi-tons)ll: ignoré (traité comme 00H)* Non reçu par la partie d'orgue.
7FH, 7FH	---, ---	RPN nullRPN et NRPN sont «non spécifiés». Quand le paramétrage est fait, les valeurs subséquentes précédemment réglées ne sont pas modifiées.mm, ll: ignoré

●Changement de programme

Statut	2e octet
CnH	ppH
n = numéro de canal MIDI :		0H - FH (ch.1 - ch.16)
pp = numéro de programme :		00H - 3FH (prog.1 - prog.64) (Preset)
		00H - 07H (prog.1 - prog.8) (Other Tones)
*	Non reçu si MIDI PROGRAM CHANGE SWITCH est sur OFF (p. 53) (par défaut : ON).
*	Les Presets sont reçus sur le canal défini par CONTROL MIDI CH. (p. 54) (par défaut : canal 1). Les «Other Tones» sont reçus sur le canal défini par OTHER TONES MIDI CH. (p. 54) (par défaut : canal 4).
*	Les numéros Presets sont activés quand la fonction SUB KEYBOARD (p. 58) est ON.

●Pitch Bend

Statut	2e octet	3e octet
EnH	llH	mmH
n = numéro de canal MIDI :		0H - FH (ch.1 - ch.16)
mm,ll= valeur du Pitch-bend :		00 00H - 40 00H - 7F 7FH (-8192 - 0 - +8191)

* Reçu seulement par la partie Other Tones

■Messages canal de mode
●All Sound Off (Contrôle n° 120)

Statut	2e octet	3e octet
BnH	78H	00H
n = numéro de canal MIDI :		0H - FH (ch.1 - ch.16)
* Quand ce message est reçu, toutes les notes en cours d'exécution sur le canal considéré sont arrêtées.

• Reset All Controllers (Contrôle n° 121)

Statut	2e octet	3e octet
BnH	79H	00H
n = numéro de canal MIDI :		0H - FH (ch.1 - ch.16)
* Quand ce message est reçu, les contrôles qui suivent sont réinitialisés.
Contrôle	valeur de réinitialisation
Pitch Bend Change	± 0 (centre)
Modulation	0 (off)
Hold 1	0 (off)

●All Note Off (Contrôle n° 123)

Statut	2e octet	3e octet
BnH	7BH	00H
n = numéro de canal MIDI :		0H - FH (ch.1 - ch.16)
* Quand ce message est reçu, tous les sons en cours sur le canal correspondant sont interrompus. Toutefois si la pédale Hold 1 est active, le son sera maintenu jusqu'à ce qu'elles soit relâchée.

■Messages système temps réel

●Active Sensing

Statut

FEH

* Quand un message Active Sensing (détection d'activité) est reçu, l'appareil surveille les interruptions d'envoi des messages MIDI. Si une période de plus de 420 ms intervient sans réception, l'appareil engage une procédure automatique équivalent à la réception de All Sound Off, All Notes Off, et Reset All Controllers. La surveillance est ensuite suspendu.

■Messages système exclusif

Statut	données	Statut
F0H	iiH, ddH, ......, eeH	F7H
F0H :	Début de message système exclusif
ii = ID number :	Numéro d’identification (constructeur). Le numéro ID de Roland est 41H. Les numéros d’identification 7EH et 7FH sont défini dans une extension du standard MIDI comme Universal Non-realtime messages (7EH) et Universal Realtime messages (7FH.) (messages universels non-temps réel/temps réel).
dd,..., ee = data :	00H - 7FH (0 - 127)
F7H :	EOX (End Of Exclusive) Fin de système exclusif, terminant l’envoi.
Les messages système exclusif reçus par le VK-8 sont : les messages liés aux réglages des modes, et les messages Universal Realtime, Data Requests (RQ1), et Data Set (DT1.).

●Messages système exclusif «Universal Realtime»

○Message Identity Request (demande d'identification)

Statut	Données	Statut
F0H	7FH, dev, 06H, 01H	F7H
Octet	Commentaire
FOH	Système exclusif
7FH	numéro ID (universal realtime message)
dev	Device ID (dev: 10H (17) fixed)
06H	Sub ID#1 (information générale)
01H	Sub ID#2 (Identity Request)
F7H	EOX (fin de système exclusif)

* "dev" est son propre numéro d'identification ou 7FH (radio)

●Data Request 1 RQ1

Ce message demande à l'appareil de transmettre ses données. Les valeurs address et size (quantité) déterminent le type et la quantité de données demandées.

Quand un message Data Request est reçu, si l'appareil est en état de transmettre des données et si les paramètres d'adresse et de quantité sont appropriés, les données sont transmises en tant que message Data Set 1 (DT1). Si les conditions ne le permettent pas, rien n'est transmis.

Le code de modèle (model ID) utilisé par cet instrument en système exclusif est 00 4DH.

Statut	données
F0H	41H, dev, 00H, 4DH, 11H, aaH, bbH, ccH, ddH, ssH, ttH, uuH, vvH, sum

Status

F7H

Octet Commentaire

F0H Système exclusif

dev numéro ID (dev: 10H fixed)

00H model ID

4DH model ID (VK-8)

11H command ID (RQ1)

aaH address MSB

bbH address

ccH address

ddH address LSB

ssH size MSB

ttH

uuH size

vvH size LSB

sum checksum

F7H EOX (fin de système exclusif)

* La quantité de données transmises à un moment donné dépend de leur type : elles sont tramises en fonction de l'adresse de départ et de l'adresse donnée. Reportez-vous à la table d'adresse des paramètres (p. 74) pour plus de détails.
* Pour le calcul du checksum, voir «Exemples de messages système exclusif et calcul du checksum» (p. 76).

●Data Set 1 DT1

Ce messages transmet les données de programmation en cours d'utilisation et est employé quanc vous voulez régler les données de l'appareil récepteur.

Statut	données
F0H	41H, dev, 00H, 4DH, 12H, aaH, bbH, ccH, ddH, eeH, ... ffH, sum

Statut

F7H

Octet Remarques

F0H Système exclusif

41H Numéro ID (Roland)

:	:
ffH	data
sum	checksum
F7H	EOX (Fin de Sysex)

* Pour les valeurs address, size, et checksum, reportez-vous au paragraphe «Exemples de messages système exclusif et calcul du checksum» (p. 76).

* Les données supérieures à 128 octets doivent être réduites en paquets de 128 ou moins avant d'être transmises. Des messages successifs de type «Data Set 1» doivent en outre être espacés d'au moins 40 ms.

2. Données transmises

* Les messages affectant l'ensemble de la partie d'orgue sont transmis sur le canal défini par CONTROL MIDI CH. (p. 54).
* Les messages liés aux parties d'orgue individuellement sont transmis sur les canaux définis par UPPER/LOWER/PEDAL ORGAN MIDI CH. (p. 54).
* Les messages liés aux «Other Tones sont transmis sur le canal défini par OTHER TONES MIDI CH. (p. 54).

■Messages canal des voix

●Note off

Statut	2e octet	3e octet
8nH	kkH	vvH
n = numéro de canal MIDI :		0H-FH (ch.1-ch.16)
kk = numéro de note :		1EH-65H (30-101) (Organ Part)
		00H-7FH (0-127) (Other Tones Part)
vv = vélocité note off :		40H (64) (Organ Part)
		00H-7FH (0-127) (Other Tones Part)

●Note on

Statut	2e octet	3e octet
9nH	kkH	vvH
n = numéro de canal MIDI :		0H-FH (ch.1-ch.16)
kk = numéro de note :		1EH-65H (30-101) (Organ Part)
		00H-7FH (0-127) (Other Tones Part)
vv = vélocité note on :		64H (100) (Organ Part)
		01H-7FH (1-127) (Other Tones Part)

●Control Change

○Volume (Contrôle n° 7)

Statut	2e octet	3e octet
BnH	07H	vvH
n = numéro de canal MIDI :		0H - FH (ch.1 - ch.16)
vv = volume :		00H - 7FH (0 - 127)

* Transmis selon les mouvements du contrôle [OTHER TONES LEVEL] sur le canal défini par OTHER TONES MIDI CH. (p. 54).

○Expression (Contrôle n° 11)

Statut	2e octet	3e octet
BnH	0BH	vvH
n = numéro de canal MIDI :		0H - FH (ch.1 - ch.16)
vv = expression :		10H - 7FH (10 - 127) (Organ Part)
		00H - 7FH (0 - 127) (Other Tones Part)

* Transmis quand la pédale d'expression est actionnée, sur le canal défini par CONTROL MIDI CH. (p. 54) et OTHER TONES MIDI CH. (p. 54).

○General Purpose Controller 1 (Contrôle n° 16) (Other Tones Glide)

Statut	2e octet	3e octet
BnH	10H	vvH
n = numéro de canal MIDI :		0H - FH (ch.1 - ch.16)
vv = valeur du contrôle :		00H - 7FH (0 - 127) 0-63 = OFF, 64-127 = ON
* Non reçu si MIDI GENERAL CONTROLLERS SWITCH (p. 53) est sur OFF.

○General Purpose Controller 2 (Contrôle n° 17) (Wheel Brake)

Statut	2e octet	3e octet
BnH	11H	vvH
n = numéro de canal MIDI :		0H - FH (ch.1 - ch.16)
vv = valeur du contrôle :		00H - 7FH (0 - 127) 0-63 = OFF, 64-127 = ON

* Non reçu si MIDI GENERAL CONTROLLERS SWITCH (p. 53) est sur OFF.

○Hold 1 (Contrôle n° 64)

Statut	2e octet	3e octet
BnH	40H	vvH
n = numéro de canal MIDI :		0H - FH (ch.1 - ch.16)
vv = valeur du contrôle :		00H - 7FH (0 - 127) 0-63 = OFF, 64-127 = ON

●Program Change

Status	2nd byte
CnH	ppH
n = numéro de canal MIDI :		0H - FH (ch.1 - ch.16)
pp = program number :		00H - 3FH (prog.1 - prog.64) (Preset)
		00H - 07H (prog.1 - prog.8) (Other Tones)

* Non reçu si MIDI PROGRAM CHANGE SWITCH is OFF (p. 53) (par défaut : ON).

■Messages système temps réel

●Active sensing

Statut

FEH

* Transmis en continu à intervalles d'environ 250 ms..

■Messages système exclusif

«Identity Reply» et «Data Set 1 (DT1)» sont les seuls messages système exclusif transmis par le VK-8.

Quand les messages de requète «Identity Request Message» et «Data Request 1 (RQ1)» sont reçus, les données internes demandées sont transmises.

●Identity Reply

Statut	Données
F0H	7EH, dev, 06H, 02H, 41H, 4DH, 01H, 00H, 00H, 00H, 01H, 00H, 00H
Statut
F7H
Octet	Commentaire
FOH	Système exclusif
7EH	ID number (universal non-realtime message)
dev	Device ID (use the same as the device ID of Roland)
06H	Sub ID#1 (General Information)
02H	Sub ID#2 (Identity Reply)
41H	ID number (Roland)
4DH	Device family code (LSB)
01H	Device family code (MSB)
00H	Device family number code (LSB)
00H	Device family number code (MSB)
00H	Software revision level
01H	Software revision level
00H	Software revision level
00H	Software revision level
F7H	EOX (Fin de SysEx)

* Répond au message uniquement par le numéro d'identification ID (dev) quand l'appareil a reçu le message «Identity Request».

●Data Set1 DT1

Statut	Commentaire
F0H	41H, dev, 00H, 4DH, 12H, aaH, bbH, ccH, ddH, eeH... eeH, sum
Statut
F7H
Octet	Commentaire
F0H	Système exclusif
41H	ID number (Roland)
dev	device ID (dev: 10H fixed)
00H	model ID
4DH	model ID (VK-8)
12H	command ID (DT1)
aaH	address MSB
bbH	address
ccH	address
ddH	address LSB
eeH	data: The actual data to be transmitted. Multi-byte data is transr in the address order.
:	:
ffH	data
sum	checksum
F7H	EOX (Fin de SysEx)

* Pour les valeurs address, size, et checksum, reportez-vous au paragraphe «Exemples de messages système exclusif et calcul du checksum» (p. 76).

* Les données supérieures à 128 octets doivent être réduites en paquets de 128 ou moins avant d'être transmises. Des messages successifs de type «Data Set 1» doivent en outre être espacés d'au moins 40 ms.

3. Table des adresses de paramètres (MODEL ID = 00 4DH)

La transmission des adresses marquées “#” est divisée en paquets. Par exemple ABH en hexadécimal sera divisé en 0AH et 0BH, et sera émis/reçu dans cet ordre.

Le MIDI utilise des données codées en hexadécimal sur 7 bits pour décrire les valeurs, les adresses et la taille des messages système exclusif. Le tableau ci-dessous fournit la correspondance entre valeurs décimales et hexadécimales.

* Les valeurs hexadécimales sont suivies d'un «H»

D	H	D	H	D	H	D	H
0	00H	32	20H	64	40H	96	60H
1	01H	33	21H	65	41H	97	61H
2	02H	34	22H	66	42H	98	62H
3	03H	35	23H	67	43H	99	63H
4	04H	36	24H	68	44H	100	64H
5	05H	37	25H	69	45H	101	65H
6	06H	38	26H	70	46H	102	66H
7	07H	39	27H	71	47H	103	67H
8	08H	40	28H	72	48H	104	68H
9	09H	41	29H	73	49H	105	69H
10	0AH	42	2AH	74	4AH	106	6AH
11	0BH	43	2BH	75	4BH	107	6BH
12	0CH	44	2CH	76	4CH	108	6CH
13	0DH	45	2DH	77	4DH	109	6DH
14	0EH	46	2EH	78	4EH	110	6EH
15	0FH	47	2FH	79	4FH	111	6FH
16	10H	48	30H	80	50H	112	70H
17	11H	49	31H	81	51H	113	71H
18	12H	50	32H	82	52H	114	72H
19	13H	51	33H	83	53H	115	73H
20	14H	52	34H	84	54H	116	74H
21	15H	53	35H	85	55H	117	75H
22	16H	54	36H	86	56H	118	76H
23	17H	55	37H	87	57H	119	77H
24	18H	56	38H	88	58H	120	78H
25	19H	57	39H	89	59H	121	79H
26	1AH	58	3AH	90	5AH	122	7AH
27	1BH	59	3BH	91	5BH	123	7BH
28	1CH	60	3CH	92	5CH	124	7CH
29	1DH	61	3DH	93	5DH	125	7DH
30	1EH	62	3EH	94	5EH	126	7EH
31	1FH	63	3FH	95	5FH	127	7FH

D: decimal

H: hexadecimal

* Les expressions décimales utilisées pour les canaux MIDI, la sélection de Bank et le changement de programme seront inférieures d'une unité à la valeur du tableau ci-dessus.
* Le MIDI possédant 7 bits de données significatives, chaque octet peut comporter un maximum de 128 valeurs différentes. Quand une résolution supérieure est nécessaire, les données sont codées sur deux octets ou plus. Par exemple, une valeur indiqué par un double octet comme aa bbH par exemple, aura une valeur décimale de : aa x 128 + bb.
* Pour les valeurs algébriques (±) : 00H = -64, 40H = ±0, et 7FH = +63. L'équivalent décimal sera donc inférieur de 64 à la valeur décimale du tableau ci-dessus. Pour une valeur algébrique codée sur deux octets : 00 00H = -8192, 40 00H = ±0, et 7F 7FH = +8191. L'expression décimale de : aa bbH par exemple, sera : aa bbH - 40 00H = (aa x 128 + bb - 64 x 128.)
* Une notation hexadécimale à deux mots de 4 bits (demi-octet ou «nibble») peut aussi être utilisée. La valeur décimale de deux demi-octets 0a 0bH serait : a x 16 + b.

Quel est l'équivalent décimal de 5AH ?

Suivant le tableau ci-dessus, 5AH = 90.

Quel est l'équivalent décimal des valeurs hexadécimales à 7-bits 12 34H ?

Suivantn le tableau ci-dessus, 12H = 18, 34H = 52

Donc, 18 × 128 + 52 = 2356

■Exemples de messages MIDI courants

92 3E 5F

9n est l'octet de statut «Note On» où «n» représente le numéro de canal MIDI. Comme 2H = 2, 3EH = 62 et 5FH = 95, ce message décrit une touche enfoncée, affectée au canal MIDI n°3 et de numéro de note 62 (soit ré 4 ou «D4») affectée d'une vélocité de 95.

C0 25

CnH est l'octet de statut «Program Change» où «n» représente le numéro de canal MIDI. Comme 0H = 0, et 25H = 37, ce message décrit un changement de programme sur le canal MIDI n°1, appellant le son n°38.

■Exemples de messages Système exclusif et calcul du Checksum

Les messages Système exclusif Roland (RQ1, DT1) sont transmis avec un checksum (total) à la fin de l'envoi des données (avant F7) pour vérifier leur bonne transmission. La valeur du checksum est déterminée par l'adresse et les données (ou la taille) du message système exclusif.

- Comment calculer le checksum

Le checksum est une valeur dont les 7 bits les plus faibles sont des 0 quand l'adresse, la taille et le checksum lui-même lui sont ajoutés. La formule suivante montre comment calculer le checksum quand le message exclusif à transmettre a une adresse : aa bb cc ddH et une taille de données : ee ffH.

$$ a a + b b + c c + d d + e e + f f = \text { total } $$

$$ \text { total } \div 1 2 8 = \text { quotient } \dots \text { reste } $$

$$ 1 2 8 - \text { reste } = \text { checksum } $$

Le checksum est zéro à condition que le reste soit zéro.

activation de la percussion du Temporary Preset (DT1).

La «table des paramètres» indique que l'adresse de départ des Temporary Preset est 10 00 00 00H, que l'adresse d'offset du paramètre Preset Organ est 10 00H, et que l'adresse du "PERCUSSION SWITCH" est 00 14H. Le message est donc :

$$ \begin{array}{c c c c c} & 1 0 & 0 0 & 0 0 & 0 0 \mathrm{H} \ & & & 1 0 & 0 0 \mathrm{H} \ +) & & & 0 0 & 1 4 \mathrm{H} \ \hline & 1 0 & 0 0 & 1 0 & 1 4 \mathrm{H} \end{array} $$

comme "ON" correspond à la valeur 01H,

F0	41	10	00 4D	12	10 00 10 14	01	??	F7
(1)	(2)	(3)	(4)	(5)	address	data	checksum	(6)

(1) Début de Sysex	(2) ID number (Roland)	(3) device ID(17)
(4) model ID (VK-8)	(5) command ID (DT1)	(6) EOX

Il reste à calculer le checksum.

$$ 1 0 \mathrm{H} + 0 0 \mathrm{H} + 1 0 \mathrm{H} + 1 4 \mathrm{H} + 0 1 \mathrm{H} = 1 6 + 0 + 1 6 + 2 0 + 1 = 5 3 (\text { sum }) $$

$$ 5 3 (\text { total }) \div 1 2 8 = 0 (\text { quotient })... 5 3 (\text { reste }) $$

$$ \text { checksum } = 1 2 8 - 5 3 (\text { reste }) = 7 5 = 4 \mathrm{BH} $$

Le message à transmettre sera donc F0 41 10 00 4D 12 10 00 10 14 01 4B F7.

récupération des données du Preset USER : 02 (RQ1).

La table d'adresse des paramètres indique que l'adresse de départ du USER: 02 est 20 01 00 00H, et que l'adresse d'offset du paramètre Organ Parameter est 10 00H. Le message est donc :

$$ \begin{array}{c c c c c} & 2 0 & 0 1 & 0 0 & 0 0 \mathrm{H} \ +) & & & 1 0 & 0 0 \mathrm{H} \ \hline & 2 0 & 0 1 & 1 0 & 0 0 \mathrm{H} \end{array} $$

Coomme la taille de la Performance Part est 00 00 00 1AH,

F0	41	10	00 4D	11	20 01 10 00	00 00 00 1A	??	F7
(1)	(2)	(3)	(4)	(5)	address	data	checksum	(6)

(1) Début de Sysex	(2) ID number (Roland)	(3) device ID(17)
(4) model ID (VK-8)	(5) command ID (RQ1)	(6) EOX

Il reste à calculer le checksum.

$$ 2 0 \mathrm{H} + 0 1 \mathrm{H} + 1 0 \mathrm{H} + 0 0 \mathrm{H} + 0 0 \mathrm{H} + 0 0 \mathrm{H} + 0 0 \mathrm{H} + 1 \mathrm{AH} = $$

$$ 3 2 + 1 + 1 6 + 0 + 0 + 0 + 0 + 2 6 = 7 5 (\text { sum }) $$

$$ 7 5 (\text { total }) \div 1 2 8 = 0 (\text { produit })... 7 5 (\text { reste }) $$

$$ \text { checksum } = 1 2 8 - 7 5 (\text { reste }) = 5 3 = 3 5 \mathrm{H} $$

Le message à transmettre sera donc F0 41 10 00 4D 11 20 01 10 00 00 00 00 1A 35 F7.

Fonction...		Transmis	ReconnuMODE SEQUENCER MODE KEYBOARD			Remarques
Canal de base	Par défaut Modifié	1–161–16	1–161–16	1–16X
Mode	Par défaut Messages Modifié	Mode 3X**********	Mode 3X	Mode 1X
Numéro de note :	n° réels joués	30–101**********	0–12736–96 (UPPER/Lower)36–61 (PEDAL)0–127 (Other Tones)	0–127*136–96 (UPPER/Lower)36–61 (PEDAL)0–127 (Other Tones)
Vélocité	Note On Note Off	O	O	O*1
		O	O	O
After Touch	Polyphonique Canal	X	X	X
		X	X	X
Pitch Bend		X	O*2	X*3
Contrôles (Control Change)	16, 3871011161770–7864100, 101	XXO*2XXO*4O*6O*7*8	O*2O*2O*2O*4O*6O*7*8O*8*9O*2	O*2O*2O*2O*2O*4O*6O*7*8O*8*9O*2	*3*3*3*3*3*5*3*7*9*10*3	ModulationData entryVolumePanpotExpressionGeneral purpose controller 1General purpose controller 2Sound controllerHold 1RPN LSB, MSB
Program Change	n° réels	0–63**********	O	O*110–63 (Other Tones: 0–7)		Programmes No. 1–64
Système Exclusif		O	O	O
Système Commun	: Song Position: Song Select: Tune Request	XX	XX	XX		Traité comme 0
		X	X	X
		X	X	X
Système temps réel :	Horloge Commandes	XX	XX	XX
Messages auxiliaires	: All Sound Off: Reset All Controllers: Local On/Off: All Notes Off: Active Sensing: System Reset	OXXXXO	OOX	XX
		X	X	X
		X	X	X
Remarques		*1 Les messages sont reçus comme destinés au deuxième clavier, quel que soit leur canal MIDI.*2 Seulement pour la partie OTHER TONES*3 Quand OTHER TONES est affecté aux connecteurs KEYBOARD IN ou PEDAL IN les messages OTHER TONES sont reçus.*4 Messages reçus sur le canal défini par "Control MIDI Channel" et "Other Tones MIDI Channel".*5 Données traitées de la même manière que la prise EXPRESSION PEDAL sur le VK-8 lui-même*6 OTHER TONES Glide*7 Wheel Brake*8 Messages reçus sur le canal défini par "Control MIDI Channel".*9 Tirette harmonique*10 Données traitées de la même manière que la prise HOLD PEDAL sur le VK-8 lui-même.*11 Preset appelés par la réception de messages MIDI.

Caractéristiques

VK-8 : Orgue combo

- Clavier

Clavier «Waterfall» 61 touches (avec vélocité)

● Générateur de son

Orgue : Système à roues phoniques virtuelles

OTHER TONE S: Générateur PCM

● Parties

Orgue : Polyphonie intégrale

Voix orchestrales : 64 notes

- Orgue

Roues phoniques

VINTAGE 1, VINTAGE 2, CLEAN

Bruit de fuite harmonique (leakage)

Vibrato et Chorus

V-1, V-2, V-3, C-1, C-2, C-3

Percussion

Simulateur d'ampli (AMP)

TYPE I, TYPE II, TYPE III

Niveau de réverbération

D BEAM

CRESCENDO, ROTARY SPEED, RING MODULATOR, TONE WHEEL BRAKE, SPRING SHOCK

● Autres sons (OTHER TONES)

PIANO, ELECTRIC PIANO 1, ELECTRIC PIANO 2, STRINGS, JAZZ SCAT, CHOIR, SYNTH, BRASS

Effets

Chorus, Reverb

● Mémoire interne

Mémoires preset : 64 (Utilisateur)

- Contrôles

Tirettes harmoniques

16', 5-1/3', 8', 4', 2-2/3', 2', 1-3/5', 1-1/3', 1'

Registres

[PEDAL], [LOWER], [UPPER]

ROUE PHONIQUE

[LEAKAGE], [TONE WHEEL] (contrôles)

VIBRATO ET CHORUS

VIBRATO AND CHORUS [ON] (bouton),

[VIBRATO AND CHORUS] (contrôle)

D BEAM

D BEAM (contrôle), D BEAM [ON] (bouton), [D BEAM] (bouton)

AMPLIFICATEUR

[OVERDRIVE] (contrôle), [AMPLIFIER] (bouton), [TONE] (contrôle)

REVERB

REVERB [LEVEL] (contrôle), [REVERB] (bouton)

OTHER TONES

[PIANO] (bouton), [ELECTRIC PIANO 1] (bouton),

[ELECTRIC PIANO 2] (bouton), [STRINGS] (bouton),

[OTHER TONES LEVEL] (contrôle)

PRESET

[WRITE] (bouton), [BANK] (bouton), [PRESET] (bouton),

[1]-[8] (boutons)

PERCUSSION

[MASTER VOLUME] (contrôle)

Connecteurs

Sorties OUTPUT (L (MONO)/R): jack 6,35 TRS

Prise casque PHONES : jack 6,35 stéréo

Connecteur EXPRESSION PEDAL

Connecteur HOLD PEDAL

Connecteur CONTROL PEDAL

Connecteur ROTARY TONE CABINET

Connecteur d'alimentation

● Alimentation

117 V, 230 V, 240 V alternatif

● Consommation

15 W

● Finition

Face supérieure : Aspect Noyer

Faces latérales : Finition bois naturel (noyer)

- Dimensions

1160 (L) x 344 (P) x 109 (H) mm

● Poids

14.5 kg

- Accessoires

Mode d'emploi, câble d'alimentation

* Toutes spécifications sujettes à modification sans préavis.

Index

A

Active Expression (fonction) 39

Algorithme à simple déclenchement .... 30

Ambience (fonction) 37

Bruit de fuite harmonique 27

C

Canal de contrôle MIDI 54

Canal «Drum MIDI» 54

Chorus 31

Click (bruit) 51

Connexions

Amplification 17

Casque 17

Clavier externe 59

Cordon d'alimentation 16

Cabine à son rotatif 62

Haut-parleurs.... 17

Interrupteur au pied 18

Pédale d'expression 18

Pédalier 18,59

Séquenceur externe 60–61

D

D BEAM (contrôleur) 34

D BEAM ROTARY SPEED MODE 57

E

Effet rotatif 14

Effet «Spring Reverb» 35

Égaliseur 55

EQ BASS 55

EQ MIDDLE 55

EQ TREBLE 55

F

FOOT CONTROL POLARITY 56

Frein de roues phoniques tWheel Brake) ..... 34–35, 41

H

Mise sous tension 19

Mode d'édition 47

Modulation en anneau (Ring Modulator) ..... 34–35, 41

Morceaux de démonstration 21

0

OFF CLICK LEVEL 51

ON CLICK LEVEL 51

OTHER TONES 14, 43–44

OTHER TONES CHORUS LEVEL 57

Other Tones MIDI Channel (fonction) 54

OTHER TONES OCTAVE SHIFT 57

OTHER TONES PART ASSIGN 57

OUTPUT (sorties) 17

Overdrive 14,33

P

Paramètres 47

Pedal Organ MIDI Channel (fonction) 54

Pédale de contrôle 40

Pédale de maintien 42

Pédale d'expression 39

Percussion 13,28

PERCUSSION FAST TIME 51

PERCUSSION H-BAR LEVEL 52

PERCUSSION NORMAL LEVEL 51

PERCUSSION RECHARGE TIME .... 51

PERCUSSION SLOW TIME .... 51

PERCUSSION SOFT LEVEL 51

Percussion «Slow» 30

Percussion «Soft» 29

Pieds (Feet) 25–26

Point de partage 38

Preset 22, 45–46

Copie 46

Sauvegarde 45-46

R

Réinitialisation 20

Registre 43

Repliement 26

Réverbération 14,37

REVERB TIME 57

Reverb (type) 37

Ring Modulator (modulation en anneau) ..... 34–35, 41

ROTARY MIC DISTANCE 50

ROTARY RANDOMIZE 50

ROTARY TWEETER FALL TIME 50

ROTARY TWEETER LEVEL 50

ROTARY TWEETER RISE TIME 50

ROTARY TWEETER SPEED FAST .... 50

ROTARY TWEETER SPEED SLOW 50

ROTARY TWEETER SPREAD 50

ROTARY WOOFER FALL TIME 50

Roues phoniques.... 13, 27

Roues phoniques virtuelles 13

S

Seconde Percussion 28

Son rotatif 32

Split 38,44

Spring Shock (canal MIDI) 54

SUB KEYBOARD FUNCTION 58

T

Tirette harmonique 24

Tirettes harmoniques 14

Timbre 14,33

Tone Wheel (roues phoniques) 13, 27

Transposition 55

Troisième Percussion 28

Type des roues phoniques 27

U

Upper Organ MIDI Channel (fonction) 54

Upper (Partie) 38

V

Vibrato 31

Vibrato et Chorus 14, 31

Vidage de données (bulk dump) 61

Voix d'orgue 23

Volume général.... 19

W

Wheel Brake (frein de roues phoniques) ..... 34–35, 41

Pour les pays de la Communauté européenne

Cet appareil est conforme aux directives européennes EMC 89/336/EEC et LVD 73/23/EEC.

Pour les États-Unis

COMMISSION FÉDÉRALE DES COMMUNICATIONS (FCC) RAPPORT SUR LES INTERFÉRENCES RADIO

Cet appareil a été testé et correspond aux limites de la classe B des appareils numériques, en conformité avec le chapitre 15 des règles de la FCC. Ces limites sont destinées à procurer une protection satisfaisante contre les interférences radio dans les installations résidentielles. Cet appareil génère, utilise et peut émettre des ondes radioélectriques et peut aussi, quand il n'est pas installé de manière convenable, occasionner des interférences dans les communications radio. Nous ne garantissons en aucun cas qu'il ne puisse jamais provoquer d'interférences dans une installation spécifique. Si un tel cas intervenait et que cet appareil perturbe la réception radio ou TV, ce qui peut être confirmé par l'extinction et la remise sous tension de l'appareil, nous vous conseillons d'essayer une des mesures qui suivent :

• Réorientez ou repositionnez l'antenne de réception.
• Éloignez l'appareil du tuner radio ou TV.
• Branchez l'appareil sur un circuit électrique différent de celui qui alimente le tuner radio ou TV.
• En cas d'échec, adressez-vous à un revendeur ou à un technicien compétent.

Cet appareil est conforme au chapitre 15 des règles de la FCC. Son utilisation est soumise aux deux conditions suivantes :

(1) Cet appareil ne doit pas causer d'interférences et
(2) Cet appareil doit pouvoir accepter les interférences, incluant celles résultant d'opérations non souhaitées.

Toute modification ou changement du système peut invalider le droit de l'utilisateur à utiliser l'appareil.

Cet appareil doit être relié aux autres à l'aide de câbles blindés pour entrer dans les limites de la classe B de la FCC.

For Canada

NOTICE

Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.
