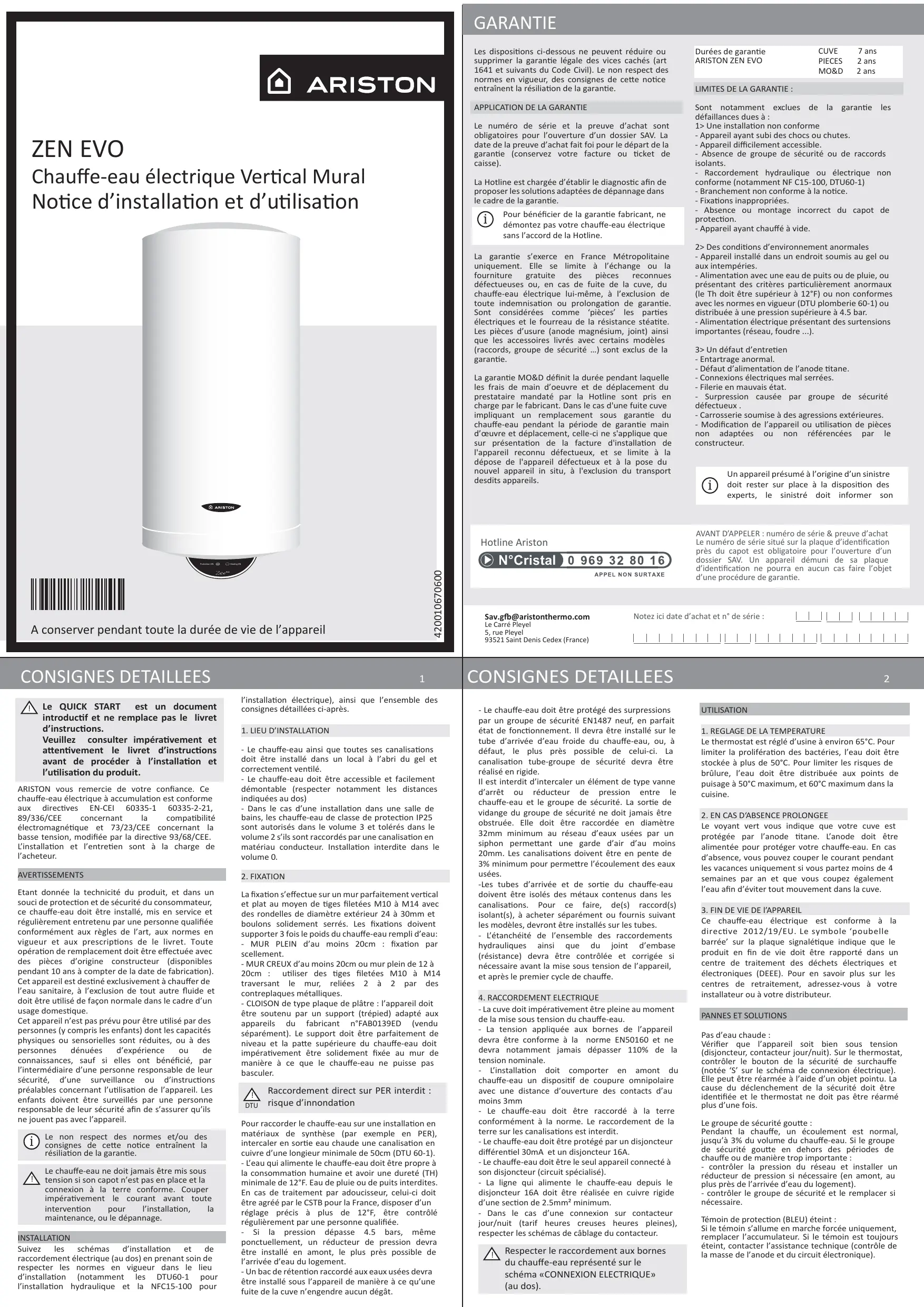

MODE D'EMPLOI TITANE ZEN EVO ARISTON
Chauffe-eau électrique Vertical Mural Notice d'installation et d'utilisation
Les dispositions ci-dessous ne peuvent réduire ou supprimer la garantie légale des vices cachés (art 1641 et suivants du Code Civil). Le non-respect des normes en vigueur et des consignes de cette notice entraîne la résiliation de la garantie.
Le numéro de série et la preuve d'achat sont obligatoires pour l'ouverture d'un dossier SAV. La date de la preuve d'achat fait foi pour le départ de la garantie (conservez votre facture ou ticket de caisse).
La Hotline est chargée d'établir le diagnostic afin de proposer les solutions adaptées de dépannage dans le cadre de la garantie.
Pour bénéficier de la garantie fabricant, ne démontez pas votre chauffe-eau électrique sans l'accord de la Hotline.
La garantie s'exerce en France Métropolitaine uniquement. Elle se limite à l'échange ou la fourniture gratuite des pièces reconnues défectueuses ou, en cas de fuite de la cuve, du chauffe-eau électrique lui-même, à l'exclusion de toute indemnisation ou prolongation de garantie. Sont considérées comme 'pièces' les parties électriques et le fourreau de la résistance stéatite. Les pièces d'usure (anode magnésium, joint) ainsi que les accessoires livrés avec certains modèles (raccords, groupe de sécurité...) sont exclus de la garantie.
La garantie MO&D définit la durée pendant laquelle les frais de main d'œuvre et de déplacement du prestataire mandaté par la Hotline sont pris en charge par le fabricant. Dans le cas d'une fuite cuve impliquant un remplacement sous garantie du chauffe-eau pendant la période de garantie main d'œuvre et déplacement, celle-ci ne s'applique que sur présentation de la facture d'installation de l'appareil reconnu défectueux, et se limite à la dépose de l'appareil défectueux et à la pose du nouvel appareil in situ, à l'exclusion du transport desdits appareils.
Durées de garantie ARISTON ZEN EVO
CUVE 7 ans PIÈCES 2 ans MO&D 2 ans
LIMITES DE LA GARANTIE :
Sont notamment exclues de la garantie les défaillances dues à :
1> Une installation non conforme
- Appareil ayant subi des chocs ou chutes.
- Appareil difficilement accessible.
- Absence de groupe de sécurité ou de raccords isolants.
- Raccordement hydraulique ou électrique non conforme (notamment NF C15-100, DTU60-1)
- Branchement non conforme à la notice.
Fixations inappropriées.
- Absence ou montage incorrect du capot de protection.
- Appareil ayant chauffé à vide.
2> Des conditions d'environnement anormales
- Appareil installé dans un endroit soumis au gel ou aux intempéries.
- Alimentation avec une eau de puits ou de pluie, ou représentant des critères particulièrement anormaux (le Th doit être supérieur à 12°F) ou non conformes avec les normes en vigueur (DTU plomberie 60-1) ou distribuée à une pression supérieure à 4.5 bar.
- Alimentation électrique représentant des surtensions importantes (réseau, foudre ...).
3>Un défaut d'entretien
- Entartrage anormal.
- Défaut d'alimentation de l'anode titane.
- Connexions électriques mal serrées.
- Filerie en mauvais état.
- Surpression causée par groupe de sécurité défectueux.
- Carrosserie soumise à des agressions extérieures.
- Modification de l'appareil ou utilisation de pièces non adaptées ou non référencées par le constructeur.
Un appareil présumé à l'origine d'un sinistre doit rester sur place à la disposition des experts, le sinistré doit informer son
Hotline Ariston
N°Cristal 0 969 32 80 16
APPEL NON SURTAXE
Sav.gfb@aristonthermo.com Le Carré Pleyel 5, rue Pleyel 93521 Saint Denis Cedex (France)
Notez ici date d'achat et n° de série :
CONSIGNES DÉTAILLÉES
1
Le QUICK START est un document introductif et ne remplace pas le livre d'instructions.
Veuillez consulter impérativement et attentivement le livre d'instructions avant de procéder à l'installation et l'utilisation du produit.
ARISTON vous remercie de votre confiance. Ce chauffe-eau électrique à accumulation est conforme aux directives EN-CEI 60335-1 60335-2-21, 89/336/CEE concernant la compatibilité électromagnétique et 73/23/CEE concernant la basse tension, modifiée par la directive 93/68/CEE. L'installation et l'entretien sont à la charge de l'acheteur.
AVERTISSEMENTS
Étant donné la technicité du produit, et dans un souci de protection et de sécurité du consommateur, ce chauffe-eau doit être installé, mis en service et régulièrement entretenu par une personne qualifiée conformément aux règles de l'art, aux normes en vigueur et aux prescriptions de ce livre. Toute opération de remplacement doit être effectuée avec des pièces d'origine constructeur (disponibles pendant 10 ans à compter de la date de fabrication). Cet appareil est destiné exclusivement à chauffer de l'eau sanitaire, à l'exclusion de tout autre fluide et doit être utilisé de façon normale dans le cadre d'un usage domestique.
Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques ou sensorielles sont réduites, ou à des personnes dénuées d'expérience ou de connaissances, sauf si elles ont bénéficié, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Les enfants doivent être surveillés par une personne responsable de leur sécurité afin de s'assurer qu'ils ne jouent pas avec l'appareil.
Le non-respect des normes et/ou des consignes de cette notice entraîne la résiliation de la garantie.
Le chauffe-eau ne doit jamais être mis sous tension si son capot n'est pas en place et la connexion à la terre conforme. Couper impérativement le courant avant toute intervention pour l'installation, la maintenance, ou le dépannage.
INSTALLATION
Suivez les schémas d'installation et de raccordement électrique (au dos) en ayant soin de respecter les normes en vigueur dans le lieu d'installation (notamment les DTU 60-1 pour l'installation hydraulique et la NFC 15-100 pour
l'installation électrique), ainsi que l'ensemble des consignes détaillées ci-après.
1. LIEU D'INSTALLATION
- Le chauffe-eau ainsi que toutes ses canalisations doit être installé dans un local à l'abri du gel et correctement ventilé.
- Le chauffe-eau doit être accessible et facilement démontable (respecter notamment les distances indiquées au dos).
- Dans le cas d'une installation dans une salle de bains, les chauffe-eau de classe de protection IP25 sont autorisés dans le volume 3 et tolérés dans le volume 2 s'ils sont raccordés par une canalisation en matériau conducteur. Installation interdite dans le volume 0.
2. FIXATION
La fixation s'effectue sur un mur parfaitement vertical et plat au moyen de tiges filetées M10 à M14 avec des rondelles de diamètre extérieur 24 à 30 mm et boulons solidement serrés. Les fixations doivent
supporter 3 fois le poids du chauffe-eau rempli d'eau : - MUR PLEIN d'au moins 20 cm : fixation par scellement.
- MUR CREUX d'au moins 20 cm ou mur plein de 12 à 20 cm : utiliser des tiges filetées M10 à M14 traversant le mur, reliées 2 à 2 par des contrepliques métalliques.
- CLOISON de type plaque de plâtre : l'appareil doit être soutenu par un support (trépied) ajusté aux appareils du fabricant n°FAB0139ED (vendu séparément). Le support doit être parfaitement de niveau et la patte supérieure du chauffe-eau doit impérativement être solidement fixée au mur de manière à ce que le chauffe-eau ne puisse pas basculer.
Raccordement direct sur PER interdit : risque d'inondation.
Pour raccorder le chauffe-eau sur une installation en matériaux de synthèse (par exemple en PER), intercaler en sortie eau chaude une canalisation en cuivre d'une longueur minimale de 50 cm (DTU 60-1). - L'eau qui alimente le chauffe-eau doit être propre à la consommation humaine et avoir une dureté (TH) minimale de 12°F. Eau de pluie ou de puits interdites. En cas de traitement par adoucisseur, celui-ci doit être agréé par le CSTB pour la France, disposer d'un réglage précis à plus de 12°F, et être contrôlé régulièrement par une personne qualifiée.
- Si la pression dépasse 4,5 bars, même ponctuellement, un réducteur de pression devra être installé en amont, le plus près possible de l'arrivée d'eau du logement.
- Un bac de détention raccordé aux eaux usées devra être installé sous l'appareil de manière à ce qu'une fuite de la cuve n'engendre aucun dégât.
CONSIGNES DÉTAILLÉES
- Le chauffe-eau doit être protégé des surpressions par un groupe de sécurité EN1487 neuf, en parfait état de fonctionnement. Il devra être installé sur le tube d'arrivée d'eau froide du chauffe-eau, ou, à défaut, le plus près possible de celui-ci. La canalisation tube-groupe de sécurité devra être réalisée en rigide.
Il est interdit d'intercaler un élément de type vanne d'arrêt ou réducteur de pression entre le chauffe-eau et le groupe de sécurité. La sortie de vidange du groupe de sécurité ne doit jamais être obstruée. Elle doit être raccordée en diamètre 32 mm minimum au réseau d'eaux usées par un siphon permettant une garde d'air d'au moins 20 mm. Les canalisations doivent être en pente de 3 % minimum pour permettre l'écoulement des eaux usées.
- Les tubes d'arrivée et de sortie du chauffe-eau doivent être isolés des métaux contenus dans les canalisations. Pour ce faire, des raccords isolants, à acheter séparément ou fournis selon les modèles, devront être installés sur les tubes.
- L'étanchéité de l'ensemble des raccordements hydrauliques ainsi que du joint d'embase (résistance) devra être contrôlée et corrigée si nécessaire avant la mise sous tension de l'appareil, et après le premier cycle de chauffe.
4. RACCORDEMENT ÉLECTRIQUE
- La cuve doit impérativement être pleine au moment de la mise sous tension du chauffe-eau.
- La tension appliquée aux bornes de l'appareil devra être conforme à la norme EN50160 et ne devra notamment jamais dépasser 110% de la tension nominale.
- L'installation doit comporter en amont du chauffe-eau un dispositif de coupure omnipolaire avec une distance d'ouverture des contacts d'au moins 3 mm.
- Le chauffe-eau doit être raccordé à la terre conformément à la norme. Le raccordement de la terre sur les canalisations est interdit.
- Le chauffe-eau doit être protégé par un disjoncteur différentiel 30 mA et un disjoncteur 16 A.
- Le chauffe-eau doit être le seul appareil connecté à son disjoncteur (circuit spécialisé).
- La ligne qui alimente le chauffe-eau depuis le disjoncteur 16A doit être réalisée en cuivre rigide d'une section de 2,5 mm² minimum.
- Dans le cas d'une connexion sur contacteur jour/nuit (tarif heures creuses heures pleines), respecter les schémas de câblage du contacteur.
Respecter le raccordement aux bornes du chauffe-eau représenté sur le schéma « CONNEXION ÉLECTRIQUE » (au dos).
2
UTILISATION
1. RÉGLAGE DE LA TEMPÉRATURE
Le thermostat est réglé d'usine à environ 65 °C. Pour limiter la prolifération des bactéries, l'eau doit être stockée à plus de 50 °C. Pour limiter les risques de brûlure, l'eau doit être distribuée aux points d'usage à 50 °C maximum, et 60 °C maximum dans la cuisine.
2. EN CAS D'ABSENCE PROLONGÉE
Le voyant vert vous indique que votre cuve est protégée par l'anode titane. L'anode doit être alimentée pour protéger votre chauffe-eau. En cas d'absence, vous pouvez couper le courant pendant les vacances uniquement si vous partez moins de 4 semaines par an et que vous coupez également l'eau afin d'éviter tout mouvement dans la cuve.
3. FIN DE VIE DE L'APPAREIL
Ce chauffe-eau électrique est conforme à la directive 2012/19/EU. Le symbole « poubelle barrée » sur la plaque signalétique indique que le produit en fin de vie doit être rapporté dans un centre de traitement des déchets électriques et électroniques (DEEE). Pour en savoir plus sur les centres de traitement, adressez-vous à votre installateur ou à votre distributeur.
PANNES ET SOLUTIONS
Pas d'eau chaude :
Vérifier que l'appareil soit bien sous tension (disjoncteur, contacteur jour/nuit). Sur le thermostat, contrôler le bouton de la sécurité de surchauffe (notée 'S' sur le schéma de connexion électrique). Elle peut être réarmée à l'aide d'un objet pointu. La cause du déclenchement de la sécurité doit être identifiée et le thermostat ne doit pas être réarmé plus d'une fois.
Le groupe de sécurité goutte
Pendant la chauffe, un écoulement est normal, jusqu'à 3% du volume du chauffe-eau. Si le groupe de sécurité goutte en dehors des périodes de chauffe ou de manière trop importante :
- contrôler la pression du réseau et installer un réducteur de pression si nécessaire (en avant, au plus près de l'arrivée d'eau du logement).
- contrôler le groupe de sécurité et le remplacer si nécessaire.
Témoin de protection (BLEU) éteint
Si le témoin s'allume en marche forcée uniquement, remplacer l'accumulateur. Si le témoin est toujours éteint, contacter l'assistance technique (contrôle de la masse de l'anode et du circuit électronique).
MATÉRIEL NÉCESSAIRE
INCLUS
raccords
isolants
kit
easyfix
OBLIGATOIRE (non fourni)
fixations adaptées
(M10 à M14)
groupe
de sécurité
ouvrir un robinet d'eau chaude pour laisser sortir l'air de la cuve
FIXER SOLIDEMENT
mur plein 20cm mini : scellement
autre mur ou cloison : utiliser un support
rondelle 24 à
kit easyfix

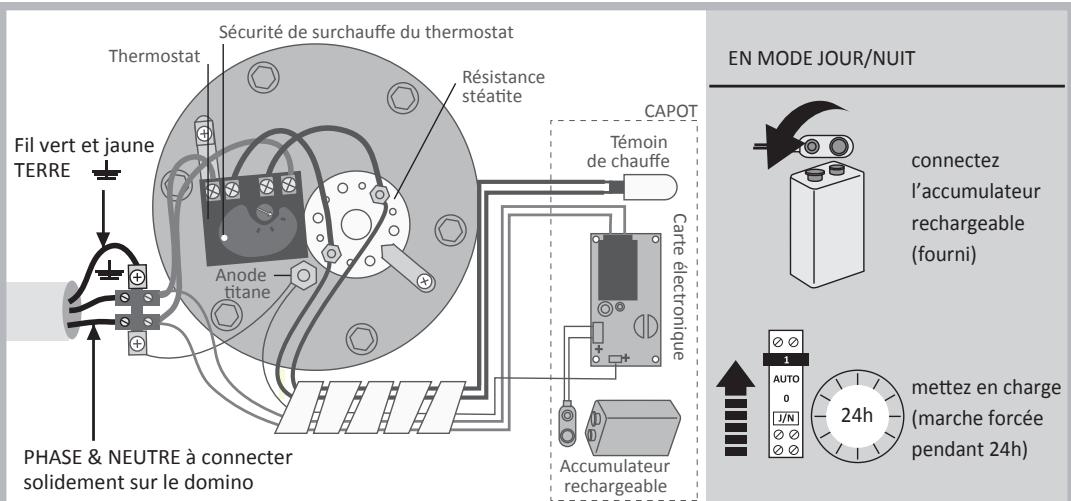

SCHEMA DE CONNEXION ÉLECTRIQUE
MISE EN SERVICE
Après 24 heures de fonctionnement, contrôle
l'étanchéité des raccordements et de la bride
du chauffe-eau. Resserrez si nécessaire.

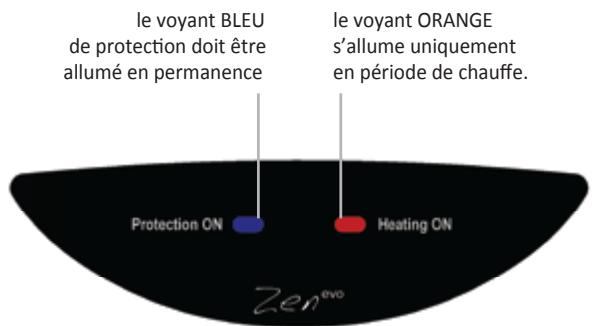

LE VOYANT BLEU
DE PROTECTION
DE LA CUVE
DOIT TOUJOURS
ÊTRE ALLUMÉ
(même en heures pleines)
si voyant éteint, voir
"pannes et solutions"
ENTRETIEN COURANT
TOUS LES MOIS - manipulez la molette du groupe de sécurité pour éviter son entartrage. TOUS LES 2 ANS - si l'appareil est en mode jour/nuit, remplacez l'accumulateur Ni-MH. - contrôlez les connexions électriques, la filerie et le thermostat.
TOUS LES 5 ANS
- remplacez le groupe de sécurité.
REMPLACER L'ACCUMULATEUR
ouvre le capot
et remplacez
l'accumulateur
rechargeable
mettez en charge
(marche forcée
pendant 24h)

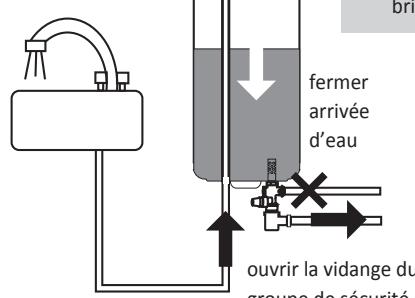

DÉTARTRAGE
ouvrir robinet
eau chaude
pour laisser
l'air entrer
prévoir un
joint de
bride
Détartrage à réaliser régulièrement, en fonction de la durée de l'eau.
1- Retirer la résistance et le thermostat avec précaution, sans les tordre ou les plier, puis dévisser la bride. 2- Le nettoyage des dépôts à l'intérieur de la cuve se fait à la main, sans utiliser ni abrasif, ni produit chimique. 3- Remplacer le joint de bride. 4- Lors du remontage avec le joint neuf, desserrer les vis de l'embase en procédant de manière 'croisée' et en respectant un couple de serrage compris entre 10 Nm et 20 Nm.

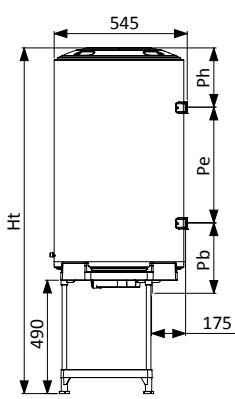

CARACTÉRISTIQUES TECHNIQUES
| Qpr | Puisance | Temps | IP | Dimensions (mm) | Poids |
| (W) | h:mn | | Ht | H | Ph | Pe | Pb | kg |
| 100 VERT 530 MO EU | 1.06 | 1200 | 05:57 | IP25 | 1285 | 825 | 265 | | 560 | 32 |
| 150 VERT 530 MO EU | 1.35 | 1800 | 05:35 | IP25 | 1610 | 1150 | 100 | 800 | 250 | 40 |
| 200 VERT 530 MO EU | 1.76 | 2400 | 05:46 | IP25 | 1935 | 1465 | 415 | 800 | 250 | 49 |
