EX320U - Mini pelle MITSUBISHI - Notice d'utilisation et mode d'emploi gratuit

Technologie d'affichage	DLP
Résolution native	XGA 1 024 x 768 pixels
Rapport d'aspect	4:3
Luminosité	2 700 lumens ANSI
Rapport de contraste	2 000:1
Compatibilité 3D	Oui (3D Ready, DLP Link)
Type de lampe	Halogénure métallique 230 W
Référence lampe de remplacement	VLT-EX320LP
Durée de vie lampe (mode normal)	3 500 heures
Durée de vie lampe (mode éco)	5 000 heures
Connectiques	HDMI, VGA D-sub 15 (x2), Composite RCA, S-Video, RJ-45, RS-232
Haut-parleur intégré	2 W mono
Alimentation	100-240 V, 50/60 Hz
Consommation en fonctionnement	315 W
Consommation en veille	Moins de 1 W
Poids	2,9 kg
Dimensions (L x P x H)	28 x 23 x 9 cm
Couleur	Blanc

FOIRE AUX QUESTIONS - EX320U MITSUBISHI

Quelle est la résolution native du MITSUBISHI EX320U ?

Le MITSUBISHI EX320U affiche une résolution native XGA de 1 024 x 768 pixels avec un rapport d'aspect 4:3. Cette résolution est idéale pour les présentations professionnelles et les salles de réunion.

Quelle est la luminosité du MITSUBISHI EX320U ?

Le MITSUBISHI EX320U délivre 2 700 lumens ANSI, ce qui permet une projection utilisable dans des conditions d'éclairage ambiant modéré. Pour une image optimale, assombrissez partiellement la pièce.

Quelle est la durée de vie de la lampe du MITSUBISHI EX320U ?

La lampe (référence VLT-EX320LP) dure 3 500 heures en mode normal et 5 000 heures en mode éco. Activez le mode éco depuis le menu pour prolonger sa durée de vie sans dégrader significativement la qualité d'image.

Comment remplacer la lampe du MITSUBISHI EX320U ?

Éteignez le projecteur et laissez-le refroidir au moins 30 minutes. Retirez le capot du compartiment lampe, dévissez les vis de fixation, sortez l'ancienne lampe et insérez la lampe de remplacement VLT-EX320LP. Réinstallez le capot et réinitialisez le compteur d'heures depuis le menu.

Quelles connectiques sont disponibles sur le MITSUBISHI EX320U ?

Le MITSUBISHI EX320U propose :

• 1 entrée HDMI
• 2 connecteurs VGA (D-sub 15 broches)
• 1 entrée Composite RCA
• 1 entrée S-Video
• 1 port réseau RJ-45
• 1 port RS-232

Cette polyvalence le rend compatible avec la majorité des ordinateurs, lecteurs vidéo et tableaux interactifs.

Le MITSUBISHI EX320U est-il compatible 3D ?

Oui, le MITSUBISHI EX320U est 3D Ready. Il utilise la technologie DLP Link ; des lunettes 3D actives compatibles DLP Link sont nécessaires pour visualiser le contenu en relief.

Comment activer le mode économie d'énergie sur le MITSUBISHI EX320U ?

Accédez au menu via la télécommande ou les touches du panneau de contrôle, puis naviguez dans les réglages de la lampe pour sélectionner le mode éco. Ce mode réduit la consommation électrique et prolonge la durée de vie de la lampe jusqu'à 5 000 heures, au prix d'une légère baisse de luminosité.

Quelle est la consommation électrique du MITSUBISHI EX320U ?

Le MITSUBISHI EX320U consomme environ 315 watts en fonctionnement normal. Il est compatible avec les réseaux électriques de 100 à 240 V / 50-60 Hz. La consommation en veille est inférieure à 1 watt.

Le MITSUBISHI EX320U dispose-t-il d'un haut-parleur intégré ?

Oui, le projecteur intègre un haut-parleur mono de 2 watts. Il convient pour des présentations en salle de taille modeste ; pour un grand espace, connectez une enceinte externe via la sortie audio.

Quelles sont les dimensions et le poids du MITSUBISHI EX320U ?

Le MITSUBISHI EX320U mesure environ 28 cm de largeur, 23 cm de profondeur et 9 cm de hauteur, pour un poids de 2,9 kg. Sa compacité en fait un projecteur nomade facilement transportable d'une salle à l'autre.

Comment corriger une image trapèze sur le MITSUBISHI EX320U ?

Si l'image apparaît déformée en trapèze, utilisez la fonction de correction keystone numérique accessible dans le menu du projecteur. Pour un résultat optimal, positionnez le projecteur face à l'écran en évitant les angles trop prononcés.

Que faire si le MITSUBISHI EX320U s'éteint subitement en cours d'utilisation ?

Une extinction automatique est généralement déclenchée par une surchauffe (grille de ventilation obstruée) ou par une lampe en fin de vie. Vérifiez que les ouvertures de ventilation sont dégagées, laissez refroidir l'appareil 10 minutes avant de le rallumer et consultez le compteur d'heures lampe dans le menu de diagnostic.

MODE D'EMPLOI EX320U MITSUBISHI

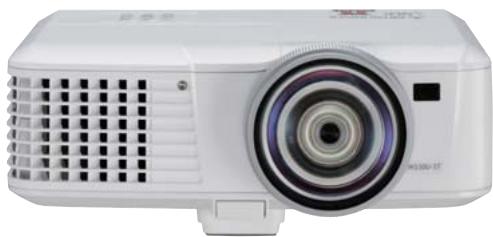

Modèle représenté EW230-ST

XGA - WXGA - grand angle 0,5 :1

Mitsubishi Electric propose sa gamme de projecteurs spécifique étudiée pour des utilisations mobiles. Lumineux et capables de projeter des images dynamiques et fluides, les projecteurs de la série E sont conçus dans le respect des normes environnementales les plus strictes.

Économique, écologique

• Lampe 5000h (EX320U et EW330U)

Par l'optimisation de la durée de vie de la lampe, la gamme E de Mitsubishi Electric permet de réduire les coûts d'utilisation de façon très sensible.

• Stand by<1W

Lorsque le projecteur n'est plus en fonctionnement, la consommation en mode stand by est inférieure à 1W, pour un meilleur respect de l'environnement et des économies d'énergie.

• Conception sans filtre

Grâce à sa conception sans filtré, ces projecteurs nécessiteront un entretien des plus réduits avec des coûts de maintenance au meilleur niveau.

Projecteurs ultra silencieux

Avec seulement 29dBA en mode éco, les projecteurs de la Gamme E se revèlent être parmi les projecteurs très lumineux les plus silencieux du marché.

Remplacement simplifié de la lampe : accès lampe par le dessus

La lampe est positionnée sur la partie supérieure du projecteur. Que le projecteur soit posé sur une tablette ou installé au plafond, le remplacement de la lampe restera un geste simple et facile et ne nécessitera aucun démontage.

Arrêt instantané

Cette fonction permet d'arrêter le projecteur directement à la fin de la projection sans avoir à attendre le refroidissement de celui-ci.

Cette possibilité est très utile pour les utilisateurs à forte mobilité.

Lumineux et compacts

De 2300 à 3000 lumens pour 2,4 Kg, les projecteurs de la série E de Mitsubishi font partie des gâmes les plus compactes du marché.

Connectivité

Avec 2 entrées RGB et sortie écran, entrée HDMI 1,2 (sauf EX200U), connexion réseau RJ45 (sauf EX200U), entrées vidéo et pilotage RS232 Crestron Ready, la Série E de Mitsubishi Electric possède une grande richesse de connectivité pour un budget modéré.

3D ready

Les projecteurs EX240U, EX320U, EW270U, EW330U, EW230U-ST sont équipés du composant permettant de profiter dès aujourd'hui des images 3D. Video 3D en format trame séquentielle et lunettes spéciales à shutter électronique.

Formats wide XGA et grand angle

Les projecteurs EW270U et EW330U (WXGA) répondent parfaitement à la demande croissante de projecteurs au format 16/10 idéal pour visualiser de grandes images et des tableaux complexes (multi-colonnes). Le EW230U-ST (WXGA grand angle), répond aux mêmes attentes avec un rapport focal exceptionnel de 0,5 : 1 pour un projecteur frontal permettant de placer le projecteur très près de l'écran en supprimant l'ombre portée de l'intervenant.

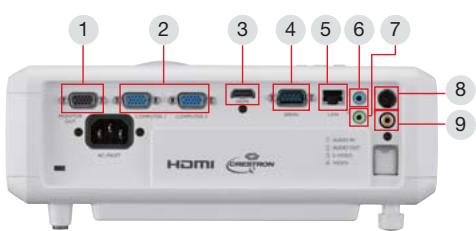

Connecteurs d'entrée/sortie

(modèles EX240-EX320-EW270-EW330-EW230-ST)

1 - Sortie VGA (mini sub D15) 2 - Entrées VGA (mini sub D15) 3 - Entrée HDMI 1.2 (sauf ES200 - EX200) 4 - Port série RS232 5 - LAN RJ45 (sauf ES200 - EX200) 6 - Entrée audio (mini jack 3,5) 7 - Sortie audio (mini jack 3,5) 8 - Entrée S video 9 - Entrée video RCA

Caractéristiques

MODELES	EX200U	EX240U	EX320U	EW270U	EW330U	EW230U-ST
Technologie d'affichage	1 puce DLP 0,55 pouce			1 puce DLP 0,65 pouce
Résolution	1024 x 768			1280 x 800
Luminosite	2300 lumens	2500 lumens	3000 lumens	2600 lumens	3000 lumens	2500 lumens
Contraste	2000 : 1
Ratio de projection	1,9 - 2,1 : 1		1,5 - 2 : 1	1,5 - 1,6 : 1	1,21-1,57	0,5 : 1
Lampe	Mode éco 160W (4000 h)Mode normal 185 W (3000 h)		Mode éco 170W(5000 h)Mode normal 230W(3500 h)	Mode éco 160W(4000 h)Mode normal 185W(3000 h)	Mode éco 170W(5000 h)Mode normal 230W(3500 h)	Mode éco 160W(4000 h)Mode normal 185W(3000 h)
Compatibilité PC	640 x 480 à 1600 x 1200 comprés-natif 1024 x 768			640 x 480 à 1600 x 1200 comprésrésolution native 1280 x 800
Compatibilité videoe	NTSC/NTSC 4,43/PAL (incluant PAL-M,N)/ SECAM/PAL60Composantes videoe ; 480i/p (525i/p), 576i/p (625i/p), 720p (750p), 1080i (1125i 60Hz), 1080i (1125i 50/60Hz)
Entrées	2X RGB miniD-sub 151 Vidéo RCA, 1 Svideo1 x audio mini jack stéreo 3,5	2 X RGB mini D-sub 151 Vidéo RCA, 1 Svideo1 x audio mini jack stéreo 3,5
Sorties	1 X RGB mini D-sub 15 - 1 audio mini jack stéreo 3,5
Ports de communication	RS232 C sur mini D-Dub 9 pin
Haut parleur	2 W mono
Bruit de ventilation	29 dBA*
Dimensions (L x H x P)	282 x 94 x 229 mm
Poids	2,4 Kg
Alimentation	AC 100-240 V, 50/60 Hz
Accessoires inclus	Sacoche de transport (1), télécommande avec 2 piles, cable d'alimentation (1,80 m), cable VGA (1,80 m),manuel utiliseur CDROM manuel de secours avec guide de démarriage rapiède, couve objectif
Accessoires en option	SacocheOC-EX240CC LampeVLT-EX240LP	LampeVLT-EX240LP	LampeVLT-EX320LP	LampeVLT-EX240LP	LampeVLT-EX320LP	LampeVLT-EX240LP

Pas de sacoche de transport pour le modèle EX200U

• Mode éco - * Compatible avec ISO 21118-2005

Tous les noms de marque et les noms de produit sont des marques commerciales, des marques déposées ou des noms commerciaux de leurs propriétaires respectifs.

Tailles d'écran et distances de projection

Vue de côté

Dimensions

Points forts

• Lampe longue durée 5000h* (EX320U et EW330U)
• Détectioon de source automatique
• Gestion des couleurs 3D
• Détecttion automatique de source
• Minuteur de présentation
• Verrou clavier Protection par mot de passe
• Contraste très élevé : 2000 : 1
• Lampe à accès par le dessus
• Connexion LAN RJ45 (sauf EX200U)
• Arrêt démarriage automatique
• Contrôle dynamique de la lampe avec roue 5 segments Double entrée VGA
• Entrée HDMI (sauf EX200U) Mode correction de gamma
• Technologie BrilliantColor™
• Projection sur tableau (beige/bleu/vert/rose/noir et blanc)
• Anneau d'ancrage antivol Haut-parleur 2W
• Arrêt instantané
• Correction du keystone vertical ± 25 pas 3D Ready (sauf EX200U)
• Sacoché de transport (sauf EX200U)
