CP-D70DW - Imprimante photo MITSUBISHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante photo numérique couleur à sublimation thermique
Marque	Mitsubishi Electric
Modèle	CP-D70DW
Résolution d'impression	300 x 300 dpi
Formats d'impression	9x13 cm (3.5x5"), 10x15 cm (4x6"), 13x18 cm (5x7"), 15x20 cm (6x8")
Nombre de couleurs / niveaux	256 niveaux par couleur (jaune, magenta, cyan)
Interface	Hi-Speed USB (Ver. 2.0)
Alimentation	120 V CA 50/60 Hz (USA/Canada) ou 220-240 V CA 50/60 Hz (Europe)
Consommation électrique	2,4 A (220-240 V) / 4,6 A (120 V)
Dimensions (L x P x H)	275 x 446 x 170 mm
Poids	Environ 12 kg (sans accessoires)
Conditions de fonctionnement	Température : 5°C à 40°C, humidité : 30% à 80% HR (sans condensation)
Type de papier	Rouleau de papier spécifique (plusieurs tailles)
Capacité du rouleau	Jusqu'à 450 impressions en format 9x13 cm
Méthode d'impression	Transfert thermique par sublimation avec trois couleurs et laminage de surface
Panneau de contrôle	Voyants POWER, ALARM, PAPER RIBBON, touche OPEN
Nettoyage recommandé	Nettoyage de la tête thermique avec alcool isopropylique, nettoyage du filtre et des brides
Sécurité	Mise à la terre obligatoire, ne pas ouvrir le boîtier, attention surface chaude
Accessoires fournis	Cordon d'alimentation, cassette d'encre, CD-ROM, brides de papier, entretoises, poubelle à papier, plateau papier, etc.
Conformité	Directive 1999/5/CE, normes UL60950-1, CAN/CSA C22.2, EN60950-1

FOIRE AUX QUESTIONS - CP-D70DW MITSUBISHI

Comment installer le papier d'impression ?

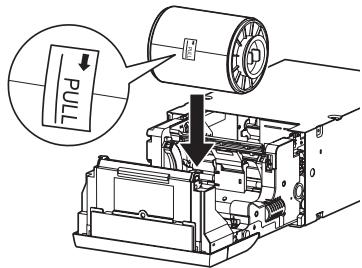

Ouvrez l'unité d'impression, retirez le chargeur, installez le rouleau de papier en orientant la face correcte, déroulez le papier jusqu'à entendre un son, puis fermez la porte et l'unité.

Comment installer le ruban d'encre ?

Placez la feuille d'encre dans la cassette d'encre, insérez la cassette dans l'unité d'impression en alignant les languettes, puis fermez l'unité.

Que faire en cas de bourrage papier ?

Appuyez sur OPEN, retirez la cassette d'encre, ouvrez la porte, retirez délicatement le papier coincé, coupez les parties défectueuses, réinstallez le papier et l'encre, puis fermez.

Comment nettoyer la tête thermique ?

Éteignez l'imprimante, ouvrez l'unité, retirez la cassette d'encre, essuyez la tête avec un chiffon doux imbibé d'alcool isopropylique. Attendez le refroidissement après impression.

Quels formats d'impression sont disponibles ?

Les formats disponibles sont : 9x13 cm (3.5x5"), 10x15 cm (4x6"), 13x18 cm (5x7") et 15x20 cm (6x8").

Comment connecter l'imprimante à un ordinateur ?

Allumez l'imprimante, puis connectez-la à l'ordinateur avec un câble USB 2.0 certifié de moins de 2 mètres. Installez le pilote depuis le CD-ROM fourni.

Que signifient les voyants sur le panneau avant ?

Le voyant POWER vert indique la mise sous tension, orange ou clignotant selon l'état. ALARM clignote pour bourrage ou porte ouverte. PAPER RIBBON indique un problème de papier ou d'encre.

Comment résoudre une erreur persistante ?

Éteignez l'imprimante, attendez 2 minutes, puis rallumez. Si l'erreur persiste, utilisez un objet fin pour appuyer sur l'interrupteur à l'intérieur du trou du panneau avant pendant 5 secondes.

Quelles précautions de sécurité sont importantes ?

Ne jamais ouvrir le boîtier, débranchez avant tout entretien, évitez les liquides, ne touchez pas la tête thermique chaude, et utilisez une prise mise à la terre.

Comment transporter l'imprimante ?

Utilisez l'emballage d'origine, retirez le papier et l'encre, fermez bien l'unité d'impression, et portez-la par les poignées avant et arrière.

MODE D'EMPLOI CP-D70DW MITSUBISHI

Par la présente, Mitsubishi Electric Corporation déclare que l'imprimante numérique est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE.

Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

RISQUE De CHOC electrique NE PAS OUVRIR.

AFIN DE REDUIRE LE RISQUE DE CHOC ELECTRIQUE, NE PAS DEMONTER LE COUVERCLE (OU L'ARRIERE).

LES PIECES A L'INTERIEUR NE SONT PAS REPARABLES PAR L'UTILISATEUR. VEUILLEZ VOUS REFERER AU PERSONNEL DE SERVICE QUALIFIE.

Le symbole composé d'un éclair terminé par une flèche, avec un triangle équilatéral, est destiné à avertir l'utilisateur de la présence d'un "voltage dangereux" sans isolation à l'intérieur du produit d'une force suffisante à provoquer un risque de choc électrique.

Le symbole composé d'un point d'exclamation avec un triangle équilatéral est destiné à avertir l'utilisateur de la présence d'instructions de fonctionnement et d'entretien (de service) importantes dans la documentation accompagnant le dispositif.

Le symbole "Attention, surface chaude" indique que l'élément ainsi marqué peut être très chaud et ne doit pas être touché.

Le symbole "Avertissement de décharge électrique (DES)" indique que des problèmes (incluant le dysfonctionnement de l'appareil) peuvent survenir dans certaines conditions à cause de l'électricité statique.

Le symbole "ARRET/MARCHE" indique la connexion ou la déconnexion avec le courant du secteur, au moins pour les interrupteurs secteur.

Le symbole "Courant alternatif" indique que l'appareil ne peut fonctionner qu'avec du courant alternatif.

Le fonctionnement est soumis aux deux conditions suivantes :

(1) cet appareil peut ne pas causer d'interférences, et (2) cet appareil doit accepter toute interférence, y compris les interférences pouvant causer un fonctionnement non désiré de l'appareil.

Attention:

Aux USA ou au Canada, utilisez le cordon d'alimentation CA en accord avec les recommandations ci-dessous, de façon à respecter les normes UL60950-1 et CAN/CSA C22.2 No. 60950-1-03.

Connexion à une prise 120V dans la chambre ou sur le générateur de l'hôte.

Le cordon d'alimentation CA doit être approuvé comme UL ou CSA et du type SVT, taille 16 ou 18AWG, le câble doit être d'une longueur de 2 m ou moins et du type IEC60320-1/C13, le connecteur doit être 125 V 10 A ou plus du type NEMA 5-15, la prise 125 V 10 A ou plus.

Utiliser le cordon d'alimentation CA comme indiqué ci-dessus, afin de ne pas causer d'interférences avec la réception radio ou de la télévision.

Si vous utilisez d'autres câbles, cela risque de causer des interférences avec la réception radio ou de la télévision.

Attention:

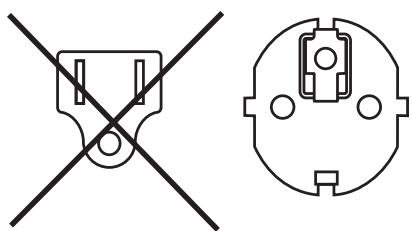

En Europe, veuillez utiliser le cordon d'alimentation CA en accord avec les recommandations ci-dessous, de façon à respecter les normes EN60950-1.

Connexion à une prise 230 V dans la chambre ou sur le générateur de l'hôte.

Le cordon d'alimentation secteur d'un diamètre de 0,75 mm² ou plus, d'une longueur de 2 m de type IEC60320-1/C13 est approvéd VDE.

La fiche secteur à pour référence 250 V 10 A et de type CEE(7)/VII.

Utiliser le cordon d'alimentation CA comme indiqué ci-dessus, afin de ne pas causer d'interférences avec la réception radio ou de la télévision.

Si vous utilisez d'autres câbles, cela risque de causer des interférences avec la réception radio ou de la télévision.

Attention:

La prise de courant doit être installée à proximité de l'appareil et doit être facilement accessible.

Votre produit Mitsubishi Electric est conçu et fabriqué avec des matériels et des composants de qualité supérieure qui peuvent être recyclés et/ou réutilisés.

Ce symbole signifie que les équipements électriques et électroniques, les batteries et les accumulateurs, à la fin de leur durée de service, doivent être éliminés séparément des ordures ménagères.

Si un symbole chimique est imprimé sous le symbole illustré ci-dessus, il signifie que la batterie ou

L'accumulateur contient une certaine concentration de métal lourd. Elle sera indiquée comme suit : Hg : mercure (0,0005%), Cd : cadmium (0,002%), Pb : plomb (0,004%)

Dans l'Union Européenne, il existe des systèmes sélectifs de collecte pour les produits électriques et électroniques, les batteries et les accumulateurs usagés.

Nous vous prions donc de confier cet équipement, ces batteries et ces accumulateurs à votre centre local de collecte/recyclage.

Aidez-nous à conserver l'environnement dans lequel nous vivons !

Les machines ou appareils électriques et électroniques contiennent souvent des matières qui, si elles sont traitées ou éliminées de manière inappropriée, peuvent s'avérer potentiellement dangereuses pour la santé humaine et pour l'environnement.

Cependant, ces matières sont nécessaires au bon fonctionnement de votre appareil ou de votre machine.

Pour cette raison, il vous est demandé de ne pas vous débarrasser de votre appareil ou machine usagée avec vos ordures ménagères.

TABLE des matières

Table des matières 1 Précautions 2-4 Caractéristiques spécifiques 5 Déballage 6 Particularités et fonctions 7-8 Panneau avant 7 Panneau arrière 8 Avant l'utilisation 9-16 Procédure de réglage de l'imprimante 9 Positionnement du guide papier ajustable 10 Installation du papier d'impression 11-12 Installation du ruban d'encre 13-14 Manipulation des feuilles de papier 15 Connexion avec le terminal de signal de données USB 16 Installation des pilotes de l'imprimante 16 Messages d'erreur et actions correctives 17-20 Explications et contre-mesures sur le panneau avant 17 Suppression des bourrages 18 Réparation d'un ruban encreur déchiré 19 Avant de faire appel au service après-vente 20 Consignes de transport 20 Nettoyage 21-22 Caractéristiques. 23

Pour des raisons de sécurité, nous vous prions d'observer les précautions suivantes:

Alimentation

Cette imprimante numérique couleur est conçue pour fonctionner à 120 V CA 50/60 Hz aux U. S. A. et au Canada, à 220 V - 240 V CA 50/60 Hz en Europe. Ne jamais la brancher dans une prise de courant ou autre source d'alimentation ayant une tension ou une fréquence différentes.

ATTENTION: CET APPAREIL DOIT ETRE MISA LA TERRE.

En cas d'anomalie....

L'utilisation de l'appareil pendant l'émission de fumée ou de bruits anormaux (sans essayer de remédier au problème) est dangereuse.

Dans un tel cas, débrancher immédiatement le cordon d'alimentation de la prise de courant et confier l'appareil au revendeur pour le faire réparer.

NE JAMAIS Inserer d'object dans l'appareil

Des objets étrangers de toute nature dans cet appareil constituent un danger et peuvent être la cause de sérieux dommages.

NE RIEN PLACER Sur l'imprimante numerique couleur

Des objets lourds placés sur l'imprimante numérique couleur peuvent provoquer des endommagements ou bloquer les trous de ventilation.

Proteger le CORDON d'alimentation

Un cordon d'alimentation endommagé peut être la cause d'un incendie ou présenter des risques d'électrocution. Lors du débranchement, ne maintenez que la fiche et débrancher en faisant attention.

NE PAS PLACER De recipient d'eau sur l'appareil

Ne pas placer de vases à fleurs et autres récipients contenant de l'eau sur l'appareil. Si, pour certaines raisons, de l'eau pénètre dans l'appareil, débrancher son cordon d'alimentation de la prise secteur et contacter le revendeur.

L'appareil peut être endommagé s'il est utilisé tel quel.

Pour des raisons de sécurité, éviter de manipuler des liquides près de l'appareil.

NE PAS enlever le coffret

Il est dangereux de toucher aux pièces internes, et ceci risque aussi de causer un mauvais fonctionnement de l'appareil.

Contacter le représentant pour effectuer les contrôles internes ou réglages.

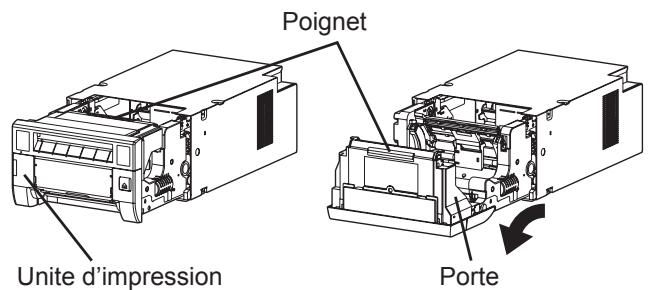

Avant d'ouvrir le couvercle pour enlever un bourrage de papier, etc., veiller à bien débrancher la fiche du cordon d'alimentation.

Debrancher le CORDON d'alimentation DURANT son absence de LONGUE DUREE

Débrancher l'interrupteur principal d'alimentation et déconnecter le cordon d'alimentation durant son absence de longue durée.

LORS Du transport de l'unite

Pour le transport de cet appareil, enlever la feuille d'encre et le papier d'impression de l'appareil. Voir "CONSIGNES DE TRANSPORT" page 20.

LORS Du transport de l'unite

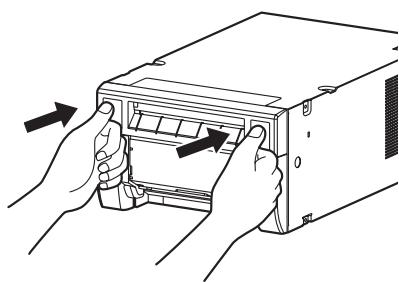

Vérifiez que l'unité d'impression est fermée correctement. Faites attention à ne pas presser la touche OPEN accidentellement.

Lorsque l'unité d'impression n'est pas fermée correctement ou que la touche OPEN est pressée accidentellement, l'unité d'impression risque de s'ouvrir. Cela peut provoquer des blessures ou dégâts.

FAIRE attention AUTOUR de la FENTE de SORTIE du PAPIER d'impression

Ne pas insérer la main ou tout autre matériaux dans la fente de sortie du papier pendant l'impression.

Ne pas toucher la lame se trouvant dans la rainure d'éjection du papier.

Ne pas toucher la lame se trouvant dans la rainure d'éjection du papier.

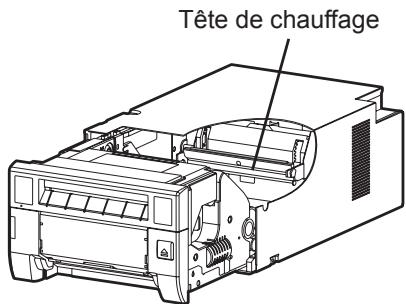

NE PAS toucher la tête chauffante

Ne pas toucher la tête chauffante (située à l'intérieur de l'unité).

Ils sont chauffés à température élevée et peuvent causer des brûlures ou blessures en cas de contact.

Un dysfonctionnement pourrait aussi survenir à cause de l'électricité statique.

LORS du placement du PAPIER d'impression, GARDEZ le DROIT

Si vous mettez le papier d'impression sur le côté sur une table, etc, il pourrait rouler et tomber. Cela peut causer des blessures.

CABLES de connexion

Utiliser le cordon fourni.

Retirer la poubelle à PAPIER LORS de l'ouverture ou de la fermeture de la porte

Lorsque vous ouvrez ou fermez la porte alors que la poubelle à papier est installée, la poubelle peut être bousculée et tomber. Ceci peut être la cause de blessures ou de dégâts. Aussi les morceaux des marges coupées peuvent coincer le papier dans la sortie.

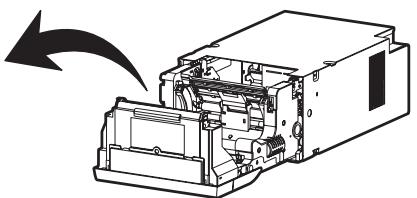

NE PAS Laisser l'unite d'impression ouverte

Déplacer l'imprimante avec l'unité ouverte peut causer des blessures ou des dégâts.

FERMER L'unite d'impression fermement

Prenez garde à ne pas glisser vos mains en fermant l'unité d'impression. Lorsque l'unité d'impression n'est pas fermée fermement, cela peut causer des dégâts ou des blessures.

NE PAS Appuyer sur l'unite d'impression ou la porte

Si vous appuyez sur l'unité d'impression ou la porte lorsqu'elles sont ouvertes, l'unité peut tomber et ainsi provoquer des dégâts ou blessures.

Assurer une BONNE ventilation

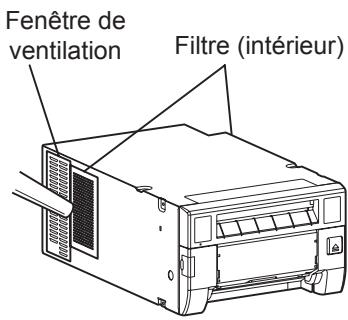

Des fentes et trous de protection sont prévus à l'arrière et de chaque côté de cet appareil. Posez l'unité sur une surface dure et plane et laissez un espace entre elle et les murs pour permettre une bonne ventilation. Pour installer l'appareil dans un système rack, prévoir un espace entre l'appareil et le fond et les côtés du rack.

Endroits adequats

Eviter de placer l'appareil dans un endroit vibrant ou auprès d'une source thermale ou du sulfure d'hydrogène et des ions acides sont générés.

EVITER Les endroits tres humides ou poussiereux

Ne pas placer l'appareil dans des endroits très humides ou poussiéreux. Cela risque d'entraîner de sérieuses pannes. Eviter également tout endroit soumis à des fumées huileuses ou vapeureuses.

EVITER Les endroits susceptibles d'etre SOUMIS a des HAUTES temperatures

Tout emplacement soumis aux rayons directs du soleil ou à des températures très élevées, tels que près d'appareils produisant de la chaleur, peuvent non seulement déformer le coffret mais sont aussi à l'origine d'une panne.

PLACER l'appareil sur une surface horizontale

Si l'appareil est posé sur une surface inclinée ou non stable, cela peut affecter le fonctionnement de l'appareil.

Proteger l'appareil CONTRE toute condensation

Dans les régions extrêmement froides, si l'appareil est déplacé rapidement d'un lieu très froid à un endroit chaud, une condensation risque de se former inévitablement. Si une condensation est évidente, l'impression est impossible.

PLAGE De temperature ambiante de fonctionnement

La plage de température ambiante de fonctionnement correspond à 5°C - 40°C, et l'humidité à 30% - 80% HR. Lors de l'utilisation de l'appareil sur le bâti de système, garder toujours cette température ambiante à l'intérieur du bâti. Quand l'imprimante est employée à basse température, le démarrage de l'impression peut demander un peu de temps.

Materialaux NE convenant PAS a l'imprimante numerique couleur

Un écaissement de surface ou une déformation peuvent survenir si l'appareil est essuyé avec des dépoussiéreurs chimiques, du benzène, du diluant ou tout autre solvant, si des articles en caoutchouc ou PVC sont laissés en contact avec l'appareil pendant longtemps ou si l'appareil est aspergé d'insecticide.

SOIN du coffret

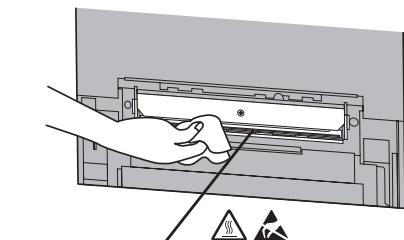

Débrancher et nettoyer avec un tissu doux, légèrement humidifié d'une solution d'eau et de savon doux. Laisser complètement sécher avant d'utiliser. Ne jamais utiliser de solutions à base de pétrole ou des produits de nettoyage abrasifs.

Abrasion de la TETE

Le tête thermique, comme les têtes vidéo, s'use. Lorsqu'elle est usée, il est difficile d'imprimer les détails fins de l'image. Dans un tel cas, il est nécessaire de remplacer la tête thermique. Consulter un revendeur pour le remplacement de la tête.

Precautions de connexion des appareils

Bien lire les "Précautions d'utilisation" des modes d'emploi pour les appareils connectés à l'imprimante numérique couleur. Le cordon d'alimentation doit être déconnecté après l'impression.

Precaution en cas de deplacement de l'appareil

Lors du transport de l'appareil, s'assurer qu'il est bien protégé contre les chocs. Les chocs peuvent sérieusement endommager l'appareil. De plus, toujours déconnecter le cordon d'alimentation de la prise de courant et les cables des appareils connectés.

AUTRES Precautions

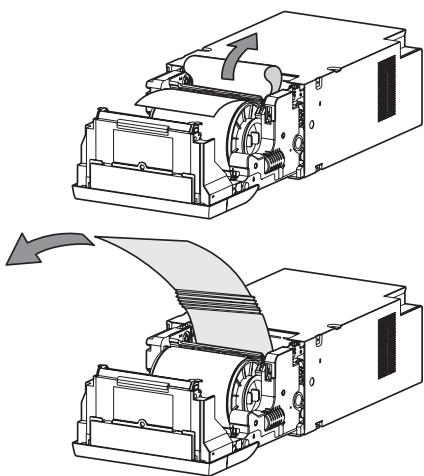

• Ne tirez pas sur le papier d'impression et ne le touchez pas jusqu'à ce que l'impression soit terminée. Cela pourrait dégrader la qualité de l'impression ou causer une erreur.
• Des poussières ou d'autres corps étrangers collés sur le papier d'impression ou sur la cassette d'impression, ou une déformation résultant d'une exposition à des températures extrêmement basses ou élevées pourrait causer une perte de couleurs, des lignes ou des couleurs non uniformes, ou des plissements sur l'image imprimée.
• Selon la température interne, l'imprimante peut arrêter d'imprimer temporairement pendant l'impression (l'indicateur POWER clignote vert). Attendez que l'imprimante reprene l'impression. Ne touchez pas le papier d'impression.
• Retirez les feuilles à chaque fois qu'une impression est terminée. Le papier peut coincer si les impressions ne sont pas retirées.
• Videz fréquemment le chargeur pour éviter le bourrage des bandes de papier à la sortie de l'imprimante. Le bac à papier est utilisé pour récupérer les chutes de papier temporairement. Le papier peut tomber du bac ou peut ne pas être imprimé dans l'ordre d'impression.

Remarque:

VOTRE COMPREHENSION EST DEMANDEE POUR LA PERTE DES IMAGES EN MEMOIRE DUE A UN MAUVAIS FONCTIONNEMENT SOUDAIN.

Attention

Faire tomber l'imprimante à cause d'un besoin ou pour d'autres raisons peut causer des blessures. Pour votre sécurité, assurez-vous de sécuriser l'imprimante en suivant les procédures suivantes lorsque vous décidez de l'endroit d'installation de l'imprimante.

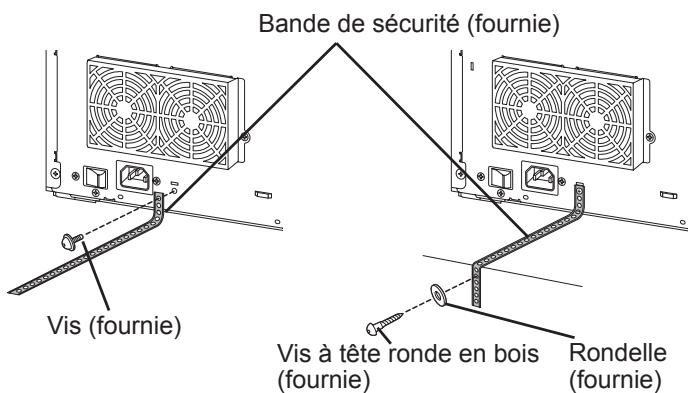

1. Sécurisez les bandes de sécurité (fournies) à l'imprimante avec les vis (fournies).
2. Sécurisez l'autre côté de la bande de sécurité à l'emplacement d'installation avec une vis à tête ronde en bois (fournie).

4 Tailles d'impressions disponibles

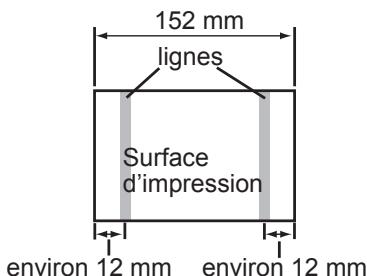

Vous avez le choix entre 4 formats d'impression : 9x13 (3.5x5") (89 x 127 mm max.), 10x15 (4x6") (102 x 152 mm max.), 13x18 (5x7") (127 x 178 mm max.) et 15x20 (6x8") (152 x 203 mm max.).

HAUTE resolution de 300 DPI

Les CP-D70DW et CP-D707DW proposent une résolution de 300 dpi pour afficher des illustrations fines et des photographies précises.

Impression a GRANDE capacite

Il est possible d'effectuer jusqu'à 450 impressions par rouleau pour 9x13 (3.5x5") (CP-D70DW). Cette faculté à utiliser un minimum de papier par impression permet de réduire la fréquence des changements de papier et de feuille d'encre.

Impression de GRANDE qualite

Les CP-D70DW et CP-D707DW sont des imprimantes couleur à transfert thermique sublimant les teintes et produisant ainsi des images de haute qualité. Elles produisent également des tons continus à 256 graduations pour chaque J, M et C.

Systeme de DOUBLE verification (CP-D707DW)

Le système d'impression à double support est capable d'imprimer jusqu'à 450x2 impressions de taille 9x13 (3.5x5").

SUPPORT INTERFACE USB ULTRA RAPIDE (VER 2.0)

Deballage

Sortir l'imprimante de l'emballage en suivant les procédures suivantes. Ne pas oublier de vérifier le contenu.

Ouvrez la boite d'impression par le haut et retirez le coussin contenant les accessoires hors de la boite.

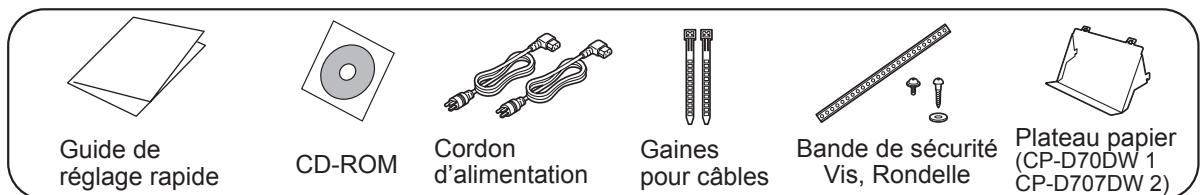

Retirez le carton protecteur et ensuite sortez les accessoires du coussin.

2 Tirez l'imprimante de l'emballage avec précaution.

Tirer l'imprimante vers le haut.

Remarque

L'imprimante pèse environ 12 kilos pour un support simple (CP-D70DW) ou 22 kilos pour un support double (CP-D707DW).

Manipulez-les soigneusement.

La manipulation du système à double support requiert l'aide de deux adultes (CP-D707DW).

Désemballer l'emballage.

Retirez les matériaux de protection destinés au transport tels que la feuille protectrice.

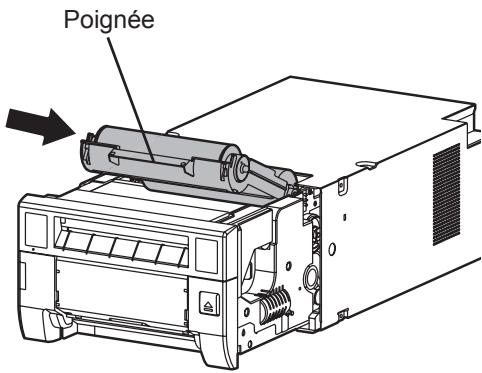

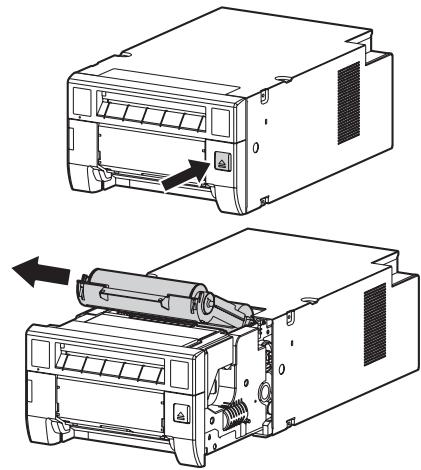

Retirez le chargeur de papier avant de porter l'imprimante.

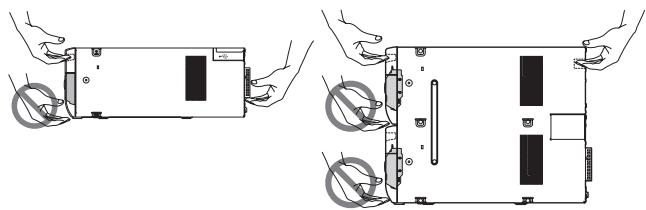

Portez l'imprimante par les poignées avant et arrêtez comme sur le schéma.

Attention

• Ne pas porter l'imprimante avec le chargeur de papier fixé et par la partie en dessous du chargeur de papier. Le chargeur de papier pourrait se retirer et tomber. Cela peut causer des blessures ou dégâts.
• Lorsque l'unité d'impression n'est pas fermée correctement ou que la touche OPEN est pressée accidentellement,

l'unité d'impression risque de s'ouvrir. Cela peut provoquer des blessures ou des dégâts.

CP-D70DW

Carton protecteur

CP-D707DW

Les accessoires sont placés dans le coussin sur le dessus. Vérifiez qu'ils sont tous inclus.

Brides de papier

Entretoise

Cassette d'encre

Poubelle à papier

CP-D70DW : 1 set

CP-D707DW : 2 sets

Chaque set est rangé dans ses unités d'impression respectives.

Assurez-vous de retirer les matériaux protecteurs de la cassette d'encre et des brides de papier.

Panneau avant

CP-D70DW

①Poubelle à papier

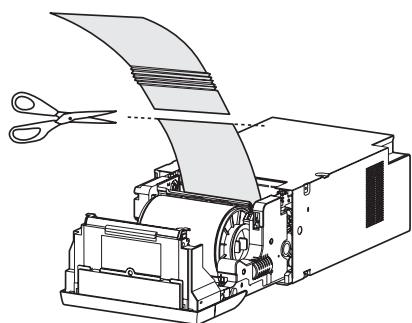

Retirez les bandes de papier créées par la coupe des marges.

Videz fréquemment le chargeur pour éviter le bourrage des bandes de papier à la sortie de l'imprimante.

Remarque

Retirer la poubelle avant d'ouvrir la porte. Si la porte est ouverte alors que la poubelle est attachée, l'imprimante ou la poubelle risque d'être endommagée. Ne pas retarder le chargeur durant l'impression. Cela pourrait causer un dysfonctionnement.

② Couvercle connecteur

Pour une utilisation normale, ne pas ouvrir le couvercle.

③ TEMOIN De ALARM (△)

Ce témoin se met à clignoter ou reste allumé lorsqu'un bourrage papier se produit, ou que la porte reste ouverte. Voir page 17.

Ce témoin se met à clignoter ou reste allumé si une erreur se produit au niveau du ruban d'encrage ou du papier d'impression. Voir page 17.

CP-D707DW

⑤ TEMOIN De POWER (①)

Lors de la mise sous tension, le témoin s'allume. Normalement s'illumine en vert, mais selon le statut d'impression, peut s'illuminer en orange ou clignoter. Voir page 17.

6 SORTIE d'impression

Le papier d'impression sort ici.

7 TOUCHE OPEN (△)

Appuyez pour ouvrir l'unité d'impression.

UNITE D'impression

Ouvrir pour charger le papier à impression et le ruban d'encre. Appuyez sur la touche ⑦ OPEN pour ouvrir l'unité d'impression.

9 Porte

Ouvrez la porte pour installer le papier.

OUVRIR la porte

Ouvrez l'unité d'impression en appuyant sur le bouton OPEN et tirez sur la poignée pour ouvrir la porte.

Poubelle à PAPIER

Inclinez et poussez sur le chargeur de papier pour le fixer fermement.

Appuyez et tirez sur le levier de la partie inférieure du chargeur pour le retirer.

Plateau PAPIER

Insérez les crochets supérieurs du tiroir aux languettes sur le dessus de la boîte de coupe des marges (1). Puis, sécurisez le tiroir en insérant les crochets inférieurs dans les trous des deux côtés de la boîte (2).

Panneau arrière

CP-D70DW

CP-D707DW

INTERRUPTEUR D'ALIMENTATION

Utiliser pour la mise sous tension ON et hors tension OFF.

② PRISE SECTEUR (LIGNE SECTEUR)

Pour le raccordement du cordon d'alimentation. Insérer le cordon à fond.

③ COUVERCLE VENTILATEUR / POIGNEE DE TRANSPORT (CP-D70DW)

Lorsque vous portez l'imprimante, tenez la poignée et la partie supérieure de face de l'imprimante.

④ BORNE USB

Doit être connecté au câble USB. Voir page 16.

⑤ SECURISER LES TROUS POUR LES GAINES DE CABLES

Utilisés pour le cordon d'alimentation ou le cable USB en utilisant les gaines de cables (fournies).

Lorsque vous portez l'imprimante, tenez le poignet et la partie supérieure de face de l'imprimante.

Securiser le CORDON d'alimentation et le cable USB

1. Enroulez la gaine de câble (fournie) autour du cordon d'alimentation ou le câble USB.
2. Faites passer la gaine à travers le trou de sécurité sur le panneau arrière et sécurisez-la.

(Example)

Trou de sécurité pour la gaine de câble

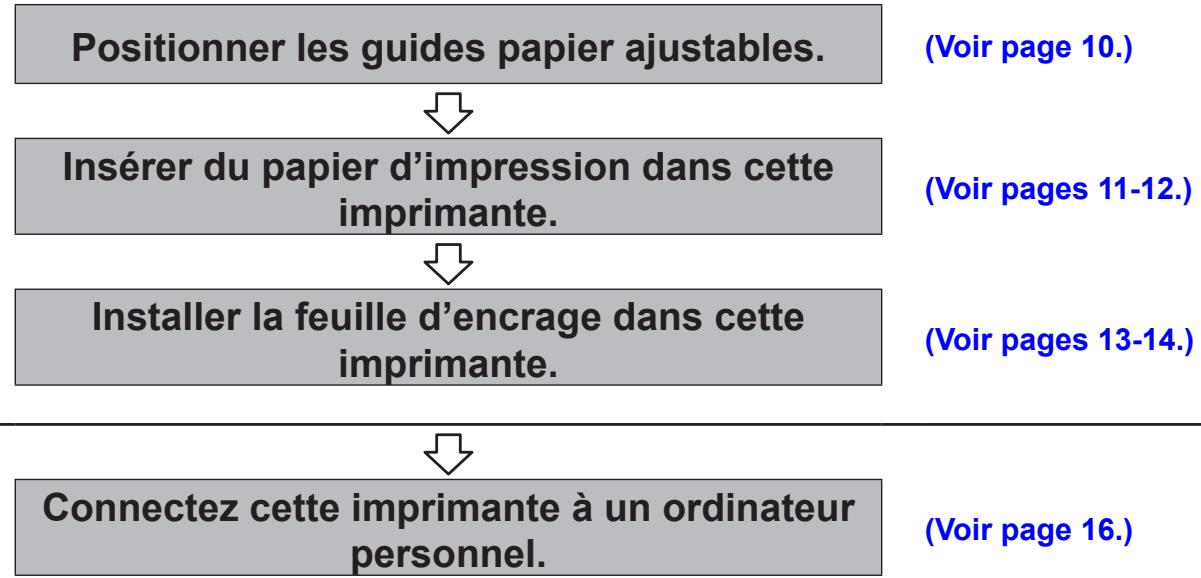

Avant d'imprimer, suivez les procédures de réglage listées ci-dessous.

Pour la CP-D707DW, suivez la procédure d'installation requise pour chaque unité d'impression. Assurez-vous de fermer l'unité d'impression lorsque la procédure d'installation est terminée.

Positionnement du GUIDE PAPIER ajustable

Ajustez les guides de papier par rapport à la largeur du papier.

Lors de l'utilisation d'un papier de taille 9 × 13(3.5 × 5'') ou 13 × 18(5 × 7'') (Largeur-5")

Lors de l'utilisation d'un papier de taille 10x15 (4x6") ou 15x20 (6x8") (Largeur-6")

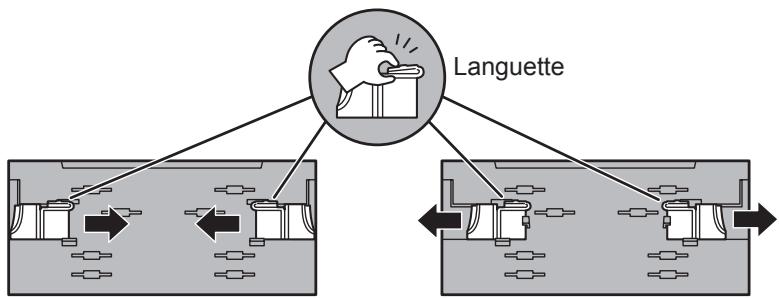

Comment modifier le positionnement des GUIDES PAPIER ajutable

1 Appuyez sur la languette du guide d'ajustement du papier et faites-le glisser à droite ou à gauche.

2 Faites glisser le guide de papier autant que possible. Le papier sera installé à cet endroit. 3 Faites glisser l'autre guide de papier de la même manière.

Remarque

Assurez-vous d'ajuster les guides de papier à la largeur du papier. Si les guides ne sont pas positionnés correctement, un dysfonctionnement, tel qu'un bourrage papier ou un positionnement d'impression non aligné, pourrait survenir.

Remarque

N'utilisez pas de papier de taille 10x15 (4x6") ou 15x20 (6x8") (ayant une largeur de 152mm) après avoir utilisé du papier 9x13 (3.5x5") ou 13x18 (5x7") (ayant une largeur de 127mm) pendant une période prolongée ou après avoir imprimé une certaine quantité avec ce type de papier.

Entreprise

Voir le Guide Rapide d'Installation pour utiliser les entreprises.

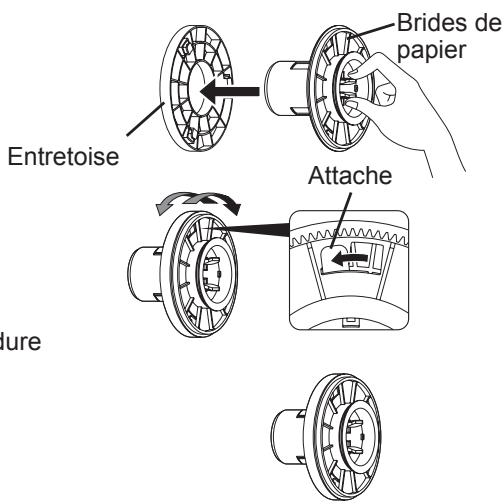

Comment fixer les entreprises

1. Fixer l'entretoise avec les butées de bride de papier rétractées.
2. Tourner l'entretoise jusqu'à ce que les attaches soient verrouillées.

Lorsque vous retirez les attaches des brides de papier, suivez la procédure inverse ci-dessous.

Fixez les brides de papier des deux côtés du papier d'impression.

Les butoirs se rentrent à l'intérieur de l'axe si vous appuyez sur les loquets des brides de papier.

Fixez les brides au papier en conservant les butoirs rentrés.

Assurez-vous que les rebords sont bien fixés au papier, puis relâchez les butoirs.

Remarque

• Faites très attention à vos doigts.

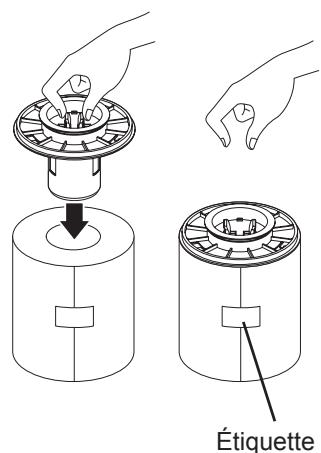

• Ne pas retirer l'étiquette sur le rouleau de papier d'impression immédiatement.
• Ne pas dérouler le rouleau de papier. Toute tentative de freinage du papier peut dégrader la qualité d'impression.

Attention

Lors de l'installation du papier d'impression, gardez-le en position debout. Il est dans ce cas possible que le papier roule puis tombe par terre. Ceci pourrait causer des blessures.

Remarque

• La présence d'empreintes digitales ou de poussière sur la surface du papier peut dégrader la qualité de l'impression et occasionner des bourrages.

2 Appuyez sur l'interrupteur POWER du panneau arrière pour permettre l'appareil sous tension. 3 À pros que l'indicateur POWER soit passé de l'orange au vert, appuyez sur la touche OPEN pour ouvrir l'unité d'impression. 4 Retirez le chargeur de papier et tirez sur le levier pour ouvrir la porte. 5 Installez le papier d'impression dans l'appareil.

Orientez la face correcte du papier à imprimer.

S'assurer de placer le papier d'impression correctement.

Attention

Ne pas appuyer sur l'unité d'impression ou la porte.

Si vous appuyez sur l'unité d'impression ou la porte lorsqu'elles sont ouvertes,

l'unité peut tomber et ainsi provoquer des dégâts ou blessures.

Remarque

Installez le papier dans l'unité avec précautions. En effet, l'unité ou les accessoires risqueraient d'être endommagés si il venait à tomber sur les rainures.

L'interrupteur POWER

Touche OPEN

Poignet

Sens d'insertion du papier

6 Retirez l'étiquette, insérez le papier d'impression entre l'enrouleur et le guide comme indiqué sur la droite et déroulez le papier jusqu'à ce qu'un son soit émis.

Retirez l'étiquette avant d'insérer le papier d'impression entre l'enrouleur et le guide. S'assurer de placer le papier en position droite.

La sonnerie continue jusqu'à ce que l'unité d'impression soit fermée.

Remarque

Gardez les enrouleurs propres. Des enrouleurs sales peuvent produire une mauvaise impression.

Remarque

• Lors du retrait du papier, tirez-le vers vous tout en maintenant les collerettes de papier.
• Si le papier d'impression est épuisé, remplissez la cassette d'encre en premier. Assurez-vous que l'appareil est sous tension au moment du chargement de papier. Veuillez retirer tout papier non conforme de la pile. Si vous effectuez une impression avec des feuilles mal placées, vous risquez de les endommager.

Papier d'impression

7 Fermez la porte.

Installation du RUBAN d'encre

Après l'installation du papier d'impression, installer la cassette d'encre dans cet appareil.

Placez la feuille d'encrage dans la cassette d'encrage avant d'installer cette dernière.

Dans l'appareil.

Remarque

• Placer la cartouche d'encre sur une surface plane, et placer la feuille d'encrage à l'intérieur.
• Sélectionner un endroit non poussiéreux lors du chargement du ruban encreur. Si de la poussière ou de la saleté se dépose sur le ruban encreur, cela entraîne une mauvaise qualité d'impression. Assurez-vous de placer fermement les axes de la feuille d'encrage dans la cassette d'encrage.

1 Placez la feuille d'encrage dans la cassette d'encrage comme indiqué ci-dessous.

Faites très attention à la placer en bonne position.

Manche Feuille d'encrage

Cassette d'encrage

Assurez-vous de bien placer le rouleau d'encrage dans les rainures.

Tournez le manche pour éliminer le jeu.

Placez la cassette d'encre contenant le ruban d'encre dans la position conformément à l'illustration.

Pour insérer la cassette d'encre, alignez les languettes des deux côtés de la cassette avec les guides droit et gauche à l'intérieur de l'unité d'impression, puis faites-les glisser obliquement.

Montez la cassette d'encre à l'arrière fermement en tenant la poignée.

Remarque

Ne pas toucher la tête thermique.

Des traces de doigts ou des poussières sur la tête thermique réduiront la qualité d'impression

Attention

Ne pas toucher la tête thermique immédiatement après l'impression parce qu'elle est très chaude. Sinon, une brûlure ou blessure est possible.

Remarque

Noter que la tête thermique est relativement sensible à l'électricité statique. Ne pas toucher la tête thermique avec de l'électricité statique sur le corps, elle pourrait être endommagée.

Languette

3 Poussez sur l'unité d'impression pour la fermer.

Fermez l'unité d'impression en poussant les côtés droit et gauche de l'unité du devant et à deux mains.

Lorsque du papier d'impression est installé et que l'unité d'impression est fermée avec l'alimentation mise sur on, le papier est roulé et coupé automatiquement.

Attention

Lorsque vous fermez l'unité d'impression, prenez garde à ne pas coincer vos mains entre l'imprimant et l'unité d'impression. Autrement, vous pourriez vous blesser.

Remarque

• Lorsque vous fermez l'unité d'impression, la pousser jusqu'à l'encliquetage en position.
• Si l'indicateur de PAPER RIBBON s'illumine lorsque l'unité d'impression est fermée, le papier d'impression pourrait ne pas être correctement installé. Dans ce cas, ouvrez l'unité d'impression pour vous assurer que le papier a été correctement installé. Puis, fermez à nouveau l'unité d'impression.
• Lorsque le rouleau de papier est réinstallé plus de trois fois, le papier d'impression peut s'épuiser plus rapidement que le ruban d'encre.

Remarque

• S'assurer de changer la feuille d'encre et le papier d'impression en même temps.
• Videz fréquemment le chargeur pour éviter le bourrage des bandes de papier à la sortie de l'imprimante. Assurez-vous de bien aligner les bandes de papier dans le chargeur de papier que vous remplacez le papier ou le ruban d'encre.
• Si vous remplacez le papier d'impression ou le ruban d'encre, nettoyez la tête thermique et le plateau de rouleau. Pour les procédures de nettoyage, voir "NETTOYAGE" (aux pages 21 et 22).

Avant l'utilisation

• Les traces de doigts ou la poussière sur la surface d'impression peuvent créer une mauvaise qualité d'impression et des bourrages de papier. Lorsque le papier d'impression ou la feuille d'encrage est transféré(e) rapidement d'un endroit froid à un endroit chaud, de la vapeur ou une condensation est générée sur la surface du papier provoquant ainsi des bourrages de papier ou une déterioration de la qualité d'impression. Laisser le papier d'impression dans la pièce afin de stabiliser sa température avant son utilisation. Si vous repetez la procedure d'installation du papier d'impression plus que le nombre designe de fois, le nombre d'impressions restantes peut ne pas s'afficher. De plus, si vous remplacez le papier avant son épuisement, le nombre d'impressions restantes peut ne pas s'afficher.

Apres l'impression

Lorsque le papier absorbe des solvants organiques non-volatiles (de l'alcool, un ester, une cétonne, etc.) l'impression risque de décolorée. - La décoloration de impressions sera accélérée si le papier d'impression entre en contact avec du chlorure de vinyle mou, tel qu'un ruban transparent. - Éviter le stockage des copies dans des endroits fortement ensoleillés ou avec beaucoup d'humidité.

Stockage des feuilles de PAPIER

• Ne pas stocker le papier d'impression et le ruban encreur dans un récipient en polychlorure de vinyle doux. Ils pourraient être décolorés à cause de réactions chimiques.
• Stocker le papier d'impression et le ruban encreur à l'abri du soleil et à l'écart d'appareils de chauffage dans un endroit frais et sec où la température est comprise entre 5°C et 30°C et où l'humidité est comprise entre 20% et 60% HR.

Connexion à un ordinateur (example)

Vérifiez que l'imprimante est allumée avant de connecter la procédure.

1. Allumez l'ordinateur personnel. 2. Connectez l'imprimante à l'ordinateur personnel avec un câble USB. (lorsque le système d'opération est autre que Windows® 7)

Connectez cette imprimante à un ordinateur comme illustré ci-dessous.

REMARQUE

Pour les utilisateurs de Windows® 7, ne pas connecter l'imprimante à l'ordinateur.

Voir le "PRINTER DRIVER GUIDE" situé sur le CD-ROM pour davantage de détails.

REMARQUE

Il n'y a pas de câble USB fourni avec cette unité. Utiliser un câble USB 2.0 certifié de 2 m de longueur ou moins.

Installation des pilotes de l'imprimante

Il est nécessaire d'inclure un gestionnaire d'imprimante pour l'impression des données à partir du micro-ordinateur connecté à cette imprimante.

Les pilotes d'imprimante fournis avec cette imprimante démarrent sous Windows®.

Désignation du produit	Système d'exploitation requis
CPD70X	Applicable pour les systèmes d'exploitation Microsoft Windows® XP.
CPD70V	Applicable pour les systèmes d'exploitation Windows Vista® ou Windows® 7.

Se reporter au fichier "PRINTER DRIVER GUIDE" situé sur le CD-ROM pour l'installation du pilote d'imprimante.

Microsoft, Windows, Windows XP, Windows Vista et Windows 7 sont des marques déposées et enregistrées de Microsoft Corporation aux EU et dans les autres pays.

Remarque

Se référer au site web suivant pour vérifier la dernière version du driver d'imprimante et les informations.

http://www.mitsubishiElectric.co.jp/vcp/

Explications et contre-mesures sur le panneau avant

Les témoins sur le panneau avant de l'appareil s'allument lorsqu'les impressions n'est pas possible pour une raison quelconque ou en cas d'erreur d'impression. Dans ce cas, suivre la procédure décrite ci-dessous.

: allumé : non allumé : clignote

ALARM	PAPER RIBBON	POWER	Cause et remèdes	Page
●	●	○(Orange)	L'imprimante est en mode veille. Connectez le cable USB à l'imprimante si elle ne l'est pas. Cela peut prendre du temps avant que l'imprimante soit préte pour imprimer les images après l'envoi des données.	7 16
○●	●	○(Vert)	L'unité d'impression est ouverte. • Fermez l'unité d'impression.	7
○●	○●	○(Vert)	Un problème de bourage de papier ou du ruban de papier se produit. • Se référer à la section "Suppression des bourages".	18
●	●	○●(Vert)	La température de la tête thermique est trop élevé ou trop basse. • Attendez jusqu'à ce que le message disparaisse. Lorsque l'indicateur arrêté de clignoter, l'imprimante reprend l'impression automatiquement.	7
●	○●	○(Vert)	Le ruban encreur qui a été installé n'est pas compatible avec cette imprimante. • Remplacer la feuille d'encrage par un feuillet neuf. La combinaison actuelle de la feuille d'encrage et du papier d'impression est invalide avec un réglage réalisé depuis un PC. • Ouvrez l'unité d'impression et confirmez que la combinaison ruban d'encre et papier d'impression correspond aux régles effectués sur l'ordinateur personnel. Àprous la vérification, fermez l'unité d'impression.	13-14
●	○	○(Vert)	Le papier d'impression ou le ruban d'encre n'est pas installé. Le papier d'impression ou le ruban d'encre est épuisé. • Installé à nouveau du papier d'impression ou un ruban d'encre.	11-14
○	●	○(Vert)	Autre type d'erreur	20

Dans l'éventualité où les témoins ALARM ou PAPER RIBBON viendraient à clignoter ou resteraient allumés, ouvrir la porte puis procéder aux vérifications ci-dessous.

Suppression des bourrages

1. Appuyez sur le bouton OPEN pour ouvrir l'unité d'impression. Assurez-vous que l'imprimante est allumée avant d'ouvrir l'unité d'impression. 2. Retirez la cassette d'encrage. 3. Ouvrez la porte. 4. Sortez la partie coincée du papier d'impression dans la direction de la flèche. 5. Découpez les parties défectueuses du papier d'impression avec des ciseaux.

Remarque

• Découpez la partie imprimée du papier. En cas d'impression sur un papier déjà utilisé, il est possible que la feuille d'encrage se colle au papier et qu'elle se plie. Assurez-vous de nettoyer la tête thermique et le plateau de rouleau. Voir "NETTOYAGE" (aux pages 21 et 22).

6 Retirez le papier d'impression. 7 Installez le papier d'impression et la cassette d'encre avec la feuille d'encrage. (Se référer à la page 11-15.) 8 Fermez la porte. 9 Fermez l'unité d'impression en la poussant.

Réparation d'un RUBAN encreur déchiré

1. Installez la cassette d'encre avec le ruban d'encre circulaire sur une surface plane et propre. 2. Placez un morceau de bande de cellophane collante transparente au centre du ruban encreur.

Direction pour tourner le manche

3 Tournez le manche du ruban d'encre dans la direction de la flèche afin que le ruban en cellophane soit non visible. 4 Installez la cassette d'encre dans l'imprimante.

Avant de FAIRE APPEL au service apres-vente

Vérifiez l'appareil en cas d'apparition des symptômes suivants avant d'appeler le service d'entretien.

Symptôme	Contrôle et remède
L'appareil n'est pas sous tension.	La fiche du cordon d'alimentation est-elle débranchée de la prise secteur? → Brancher la fiche du cordon d'alimentation fermement dans la prise secteur. → Il est possible que le circuit de protection ait établit. Mettre hors tension et attendre environ deux minutes. Puis remettre sous tension.
L'unité d'impression ne s'ouvre pas.	Eteignez vous l'alimentation durant la procédure d'impression? → Mettez l'alimentation en marche et ouvrez l'unité d'impression.
L'image n'est pas imprimée.	Est-ce que l'indicateur de PAPER RIBBON ou l'ALARM est illuminée ou clignote? → Voir "Suppression des bourages". Est-ce que la taille de la donnée envoyée correspond à cette unité? → Assurez vous que la taille de la donnée de l'image envoyée correspond à cette unité. Est-ce que le papier d'impression ou le ruban d'encre est epuisé? → Vérifiez les. Est-ce que l'unité d'impression est fixée correctement? → Fixez l'unité d'impression correctement. → Lorsque les indicateurs continuents de s'illuminer ou de clignoter alors que les opérations ci-dessus sont réalisées, retirez le ruban d'encre et le papier à imprimer pour les réinstaller.
Une erreur ne peut être résolue.	→ Eteignez l'alimentation de l'imprimante avec l'unité d'impression fixée correctement. L'imprimante débute l'initialisation. Appuyez sur l'intérieur du trou dans le panneau frontal avec une pointe fine ou autre pendant 5 secondes ou plus. Interrupteur

Consignes de transport

Veuillez scrupuleusement suivre les consignes ci-dessous en cas de transport pour un motif quelconque, comme par exemple pour une réparation.

1. Utilisez toujours l'emballage d'origine.

L'emballage d'origine n'a pas été conçu pour supporter plus d'un voyage aller-retour. Il y a donc exclusion de toute responsabilité de notre part si l'emballage d'origine a été utilisé pour plus d'un seul voyage.

Veuillez donc vous procurer un emballage d'origine si vous comptez transporter l'unité plus d'une seule fois. Emballez l'unité avec les accessoires (ruban d'encre et papier d'impression) retirés.

2. Fermez l'unité d'impression fermement.

Lorsque vous fermez l'unité d'impression, poussez-la jusqu'à ce qu'un clic se fasse entendre.

Attention

Lorsque l'unité d'impression n'est pas fermée correctement ou que la touche OPEN est pressée accidentellement, l'unité d'impression risque de s'ouvrir. Cela peut provoquer des blessures ou des dégâts.

La procédure de nettoyage indiquée ci-dessous a pour but de préserver le bon état de fonctionnement et la durée de vie de l'imprimante.

Il est recommandé de porter des gants pendant l'entretien afin d'éviter les blessures.

N'oubliez pas d'éteindre l'appareil avant de le nettoyer.

Nettoyage du filtre

Nettoyez la partie du filtre et la fenêtre de ventilation avec un aspirateur comme montré à droite.

Nettoyage de la TETE thermique

1. Appuyez sur le bouton OPEN de l'unité d'impression. 2. Sortez la cartouche hors de l'imprimante.

Préparations

Alcool (alcool d'isopropyle)

Chiffon doux et propre

Lorsque des lignes apparaisent sur les images imprimées, nettoyer la tête thermique. Essuyez la partie de la tête de nettoyage (comme montré à droite) soigneusement avec un chiffon imbibé légèrement d'alcool.

Remarque

• Ne pas endommager la tête thermique.
• Si le nettoyage de la tête thermique ne corrige pas le symptôme de la mauvaise qualité d'impression, il faut remplacer la tête thermique. Contacter votre revendeur.

La tête thermique est chaude juste après l'impression. Attendez que la tête thermique ait refroidi avant de la nettoyer.

Remarque

La tête thermique peut être endommagée par contact en cas d'accumulation d'électricité statique dans votre corps.

Remarque

N'utilisez pas de papier de taille 10x15 (4x6") ou 15x20 (6x8") (ayant une largeur de 152mm) après avoir utilisé du papier 9x13 (3,5x5") ou 13x18 (5x7") (ayant une largeur de 127mm) pendant une période prolongée ou après avoir imprimé une certaine quantité avec ce type de papier.

Remarque

Lorsque vous nettoyez la tête thermique, assurez-vous de ne pas exercer une force sur le patin d'extraction situé en dessous de la tête thermique.

Lorsque une force excessive est appliquée sur le patin, les parties supportant le patin peuvent se déplacer. De plus, le tissu utilisé pour nettoyer peut rester coincé entre le patin et les parties de support entrainant une perte dans la qualité d'impression.

Partie nettoyante de la tête de chiffon Patin d'extraction

Préparations

Alcool (alcool d'isopropyle)

Chiffon doux et propre

Nettoyer la pièce noire du rouleau.

Essuyez la partie noire soigneusement avec un chiffon imbibé légèrement d'alcool.

Essuyez l'enrouleur en le faisant pivoter.

Plateau enrouleur

Nettoyage des BRIDES de PAPIER

Nettoyez les parties entrant en contact avec le papier comme indiqué ci-contre.

Essuyez les parties soigneusement avec un chiffon imbibé légèrement d'alcool.

Pièce nettoyante

SPÉCIFICATIONS
Classe	Imprimante Numerique Couleur
Modèle	CP-D70DW	CP-D707DW
Méthode d'impression	Teinte de sublimation thermale3 couleur subissant une impression progressive (jaune, magenta et cyan) et une laminationde surface
Résolution d'impression	300 x 300 dpi	(dpi : dots per inch)
Résolution matricielle	9x13 (3.5x5") 1076 x 1568 dots10x15 (4x6") 1228 x 1864 dots13x18 (5x7") 1568 x 2128 dots15x20 (6x8") 1864 x 2422 dots
Format d'impression	9x13 (3.5x5") 89 x 127mm (sans cadre)10x15 (4x6") 102 x 152mm (sans cadre)13x18 (5x7") 127 x 178mm (sans cadre)15x20 (6x8") 152 x 203mm (sans cadre)
Nombre de degrès	256 (8 bits) pour chaque couleur
Méthode de fourniture	Automatique
Interface	Hi-Speed USB (Ver.2.0)
Alimentation	220 - 240 V CA 50/60 Hz, 120 V CA 50/60 Hz
Consommation électrique	2,4 A (220 - 240 V CA, 50/60 Hz)4,6 A (120 V CA, 50/60 Hz)	2,6 A (220 - 240 V CA, 50/60 Hz)5,1 A (120 V CA, 50/60 Hz)
Conditions de fonctionnement	Température : 5°C - 40°CHumidité : 30% - 80% HR (aucune rosée)
Conditions d'installation	Position d'exploitation : Horizontal ±5°
Dimensions externas	275 (L) x 446 (P) x 170 (H) mm	275 (W) x 446 (D) x 340 (H) mm
Poids	Environ. 12 kg (accessoires exclusifs)	Environ. 22 kg (accessoires exclusifs)
Accesores standard	Cordon d'alimentation(Pour 120 V et 230 V),Cassette d'encre (1), CD-ROM (1),Brides de papier (1 set), Entretoise (2), Guide de réglage rapide (1), Poubelle à papier (1),Plateau papier (1), Gaines pour câbles (2),Bande de sécurité (1), Vis pour bande de sécurité (2), Rondelle (1)	Cordon d'alimentation(Pour 120 V et 230 V),Cassette d'encre (2), CD-ROM (1),Brides de papier (2 set), Entretoise (4), Guide de réglage rapide (1), Poubelle à papier (2),Plateau papier (2), Gaines pour câbles (2),Bande de sécurité (1), Vis pour bande de sécurité (2), Rondelle (1)

Le format d'impression et les dimensions externes représentent des valeurs fixes.

La conception et les caractéristiques du produit sont susceptibles de changer sans avertissement préalable.

Contenu du cd-rom

• Manuel de l'utilisateur
• Pilote de l'imprimante

MITSUBISHI DIGITAL ELECTRONICS AMERICA, INC.

Veuillez contacter votre société Mitsubishi pour obtenir le certificat de conformité de la directive 1999/5/CE.

Fabriqué par Mitsubishi Electric (Malaysia) Sdn. Bhd.

PLO 32, Kawasan Perindustrian Senai II, 81400 Senai, Johor Darul Takzim, Malaysia
