Type de produit	Montre analogique-numérique avec capteurs
Marque	CALOR
Modèle	5303
Alimentation	2 piles à l'oxyde d'argent SR927W (autonomie environ 2 ans)
Précision	±15 secondes par mois à température normale
Affichage numérique	Heures, minutes, secondes, mois, jour, jour de la semaine, format 12/24h
Affichage analogique	Aiguilles des heures, minutes et secondes
Calendrier	Auto-calendrier préprogrammé de 2000 à 2099
Boussole numérique	16 points cardinaux, valeur angulaire, indicateur de nord magnétique, étalonnage bidirectionnel, correction de déclinaison, mémoire de relèvement
Thermomètre	Plage -10,0 à 60,0°C (14,0 à 140,0°F), unité 0,1°C (0,2°F), mesures toutes les 5 secondes
Chronomètre	Unité 1/100s, capacité 23h59'59.99", modes temps écoulé, temps intermédiaire, deux arrivées
Heure mondiale	48 villes (31 fuseaux horaires), avec réglage DST
Alarmes	5 alarmes quotidiennes (4 uniques + 1 snooze), signal horaire
Éclairage	DEL, durée réglable 1,5s ou 3s, commutateur d'éclairage automatique
Bip des boutons	Mise en/hors service
Dimensions	Environ 45 mm de diamètre, 13 mm d'épaisseur (estimation)
Poids	Environ 50 g (estimation)
Matériau du boîtier	Résine / acier inoxydable (estimation)
Étanchéité	Non spécifié dans le manuel, à utiliser avec précaution
Entretien	Éviter les chocs, les températures extrêmes, les aimants. Nettoyer avec un chiffon doux.
Sécurité	Ne pas utiliser comme boussole professionnelle. Désactiver l'éclairage automatique lors de la conduite.
Réparabilité	Piles remplaçables par un professionnel. Capteurs non réparables par l'utilisateur.

FOIRE AUX QUESTIONS - 5303 CALOR

Comment régler l'heure et la date ?

En mode Indication de l'heure, appuyez sur le bouton (A) jusqu'à ce que ADJ apparaisse. Relâchez, puis utilisez (D) et (E) pour modifier les réglages clignotants (code de ville, DST, format 12/24h, secondes, heures, minutes, année, mois, jour). Appuyez sur (A) pour quitter.

Pourquoi ma boussole numérique indique-t-elle une direction erronée ?

Cela peut être dû à un étalonnage incorrect ou à la proximité d'objets magnétiques. Effectuez un étalonnage bidirectionnel en suivant la procédure (page F-23 du manuel). Éloignez-vous des sources de magnétisme (téléviseurs, portes métalliques).

Comment utiliser le chronomètre pour mesurer un temps intermédiaire ?

Accédez au mode Chronomètre (bouton (D) jusqu'à STW). Appuyez sur (E) pour démarrer. Pour enregistrer un temps intermédiaire, appuyez sur (A) (SPL apparaît). Pour revenir au temps principal, appuyez de nouveau sur (A). Appuyez sur (E) pour arrêter et sur (A) pour remettre à zéro.

Comment régler une alarme ?

En mode Alarme (bouton (D) jusqu'à ALM), utilisez (E) pour sélectionner AL1-AL4 ou SNZ. Appuyez sur (A) jusqu'à ce que les heures clignotent. Utilisez (D) pour choisir heures ou minutes, (E) (+) et (B) (-) pour ajuster. Appuyez sur (A) pour valider.

La température affichée semble incorrecte. Que faire ?

La montre peut être influencée par la chaleur corporelle. Détachez-la du poignet et attendez 20-30 minutes dans un endroit aéré. Si nécessaire, étalonnez le capteur en mode Thermomètre : appuyez sur (A) jusqu'à ce que la valeur clignote, puis ajustez avec (E) ou (B) selon un thermomètre de référence.

Comment changer l'heure d'été/heure d'hiver (DST) ?

En mode Indication de l'heure, appuyez sur (A) jusqu'à ADJ. Relâchez, puis appuyez sur (D) pour accéder au réglage DST. Utilisez (E) pour basculer entre ON (heure d'été) et OFF (heure d'hiver). Appuyez sur (A) pour quitter. L'indicateur DST apparaît en haut de l'écran.

La pile est faible. Comment la remplacer ?

Le symbole de pile faible clignote dans l'afficheur inférieur. La pile doit être remplacée par un professionnel. Utilisez deux piles SR927W. L'autonomie est d'environ 2 ans dans des conditions normales. Un usage fréquent de l'éclairage réduit cette durée.

Comment activer le commutateur d'éclairage automatique ?

En mode Indication de l'heure, appuyez environ 3 secondes sur le bouton (B). L'indicateur LT apparaît dans l'afficheur inférieur. Le cadran s'éclaire lorsque vous inclinez la montre vers votre visage (angle > 40°). Il se désactive automatiquement après 6 heures.

Que faire si l'affichage numérique est figé ou erroné ?

Un choc violent peut causer une erreur (ERR). Redémarrez la fonction concernée. Si ERR persiste, contactez le revendeur ou un service agréé. Pour les aiguilles décalées, corrigez les positions d'origine (maintenez (A) >5s jusqu'à H.SET, puis ajustez avec (D) et (E)).

Comment utiliser la montre pour s'orienter avec une carte ?

1. Effectuez un relevé de direction avec la boussole numérique. 2. Tournez la carte pour aligner son nord (magnétique ou vrai selon le réglage) sur le nord indiqué par la montre. 3. La carte est orientée. Pour déterminer votre position, observez les reliefs. Pour mémoriser une direction, utilisez la mémoire de relèvement (bouton (E) pendant le relevé).

MODE D'EMPLOI 5303 CALOR

Félicitations pour le choix de cette montre CASIO.

Applications

Cette montre intégrée des capteurs qui mesurent la direction et la température. Les mesures obtenues sont indiquées par les aiguilles et affichages numériques de la montre. Ces fonctions font de cette montre un objet pratique pour la randonnée en montagne, l'escalade et d'autres activités de plein air.

Avertissement !

• Les fonctions de mesure de cette montre ne sont pas destinées à être utilisées dans un cadre professionnel ou industriel exigeant une grande précision. Les valeurs produites par cette montre sont des indications raisonnables et doivent être considérées comme telles seulement.
• Pour la randonnée en montagne ou les activités où une perte d'orientation peut être dangereuse ou périlleuse, utilisez plusieurs autres boussoles pour confirmer les directions.
• Notez que CASIO COMPUTER CO., LTD. décline toute responsabilité quant aux dommages ou pertes subsis par un tiers, ou vous-même, à la suite de l'utilisation de ce produit ou d'une défaillance de ce produit.

F-1

• Selon le modèle de votre montre, le texte de l'afficheur numérique apparaît soit en caractères sombres sur fond clair soit en caractères clairs sur fond nombre. Tous les exemples dans ce manuel utilisent des caractères sombres sur fond clair.
• Les lettres sur l'illustration indiquent les boutons utilisés pour les différentes opérations.
• Notez que les illustrations du produit dans ce manuel seront à titre de référence seulement et que le produit proprement dit peut être un peu différent des illustrations.

F-2

1. Vérifiez le réglage de la ville de résidence et de l'heure d'hiver ou d'été (DST).

Procédez comme indiqué dans « Pour régler la ville de résidence » (page F-13) pour sélectionner la ville de résidence et spécifier l'heure d'été ou l'heure d'hiver.

Important!

• L'exactitude des données du mode Heure mondiale dépend de l'exactitude des réglages effectués pour la ville de résidence, l'heure et la date en mode Indication de l'heure. Veillez à effectuer correctement ces réglages.

2. Réglez l'heure actuelle.

Reportez-vous à « Configuration des réglages de l'heure et de la date actuelles » (page F-15).

La montre peut être utilisée.

F-3

Sommaire

F-2 À propos de ce manuel F-3 Points à vérifier avant d'utiliser la montre F-7 Guide des modes F-12 Indication de l'heure F-13 Configuration des règles de la ville de résidence

F-13 Pour régler la ville de résidence

F-14 Pour changer le réglage DST (heure d'été/heure d'hiver)

F-15 Configuration des réglages de l'heure et de la date actuelles

F-15 Pour changer les réglages de l'heure et de la date actuelles

F-18 Correction des positions d'origine des aiguilles

F-18 Pour corriger les positions d'origine

F-20 Utilisation de la boussole numérique

F-20 Pour déterminer la direction avec la boussole numérique F-23 Pour effectuer un étalonnage bidirectionnel F-25 Pour corriger la déclinaison magnétique F-26 Pour sauvegarder un relevé d'angle de direction dans la mémoire de relèvement F-30 Pour orienter une carte et déterminer votre position actuelle F-31 Pour déterminer le relèvement du point visé

F-32 Pour déterminer l'angle de direction du point visé sur une carte et marcher dans cette direction (Mémoire de relevé)

F-4

F-35 Relevé de la température

F-35 Pour effectuer des relevés de température F-37 Pour étalonner le capteur de température

F-38 Pour spécifier l'unité de température

F-38 Pour spécifier l'unité de température

F-39 Utilisation du chronomètre

F-39 Pour accéder au mode Chronomètre F-39 Pour chronométrer le temps écoulé F-39 Pour mettre en pause un temps intermédiaire F-40 Pour chronométrer deux arrivées

F-41 Vérification de l'heure actuelle dans un autre fuseau horaire

F-41 Pour accéder au mode Heure mondiale F-41 Pour voir l'heure dans un autre fuseau horaire F-42 Pour permettre une ville à l'heure d'hiver ou à l'heure d'été (DST) F-43 Pour échanger votre ville de résidence et une ville d'heure mondiale

F-44 Utilisation de l'alarme

F-44 Pour accéder au mode Alarme F-45 Pour régler une heure d'alarme F-45 Pour tester l'alarme F-46 Pour permettre une alarme et le signal horaire en ou hors service F-46 Pour arrêter l'alarme

F-5

F-47 Éclairage

F-47 Pour éclairer le cadran manuellement F-47 Pour changer la durée d'éclairage F-49 Pour permettre le commutateur d'éclairage automatique en ou hors service

Bip des boutons

F-51 Permettre le bip des boutons en ou hors service

F-52 En cas de problème F-56 Fiche technique

Guide des modes

La montre présente 6 « modes ». Le mode que vous devez sélectionner dépend de ce que vous pouvez faire.

Pour fairecek :	Accédez à ce mode :	Reportez-vous à :
• Voir la date actuelle dans votre ville de résidence
• SéLECTIONNER la ville de résidence et l'heure d'hiver ou d'étée (DST)	Mode Indication de l'heure	F-12
• Configurer les réglages de l'heure et de la date
• Déterminer vos reilèvement actuel ou la direction de votre lieu actuel au point visé à l'aide de l'indicateur de direction et de la valeur angulaire	Mode Boussole numérique	F-20
• Déterminer vos position actuelle à l'aide de la montre et d'une carte
Déterminer la température à votre lieu actuel	Mode Thermomètre	F-35
Utiliser le chronomètre pour le chronométrage	Mode Chronomètre	F-39
Voir l'heure actuelle dans une des 48 villes (31 fuseaux heures) du globe	Mode Heure mondiale	F-41
Régler une heures d'alarme	Mode Alarme	F-44

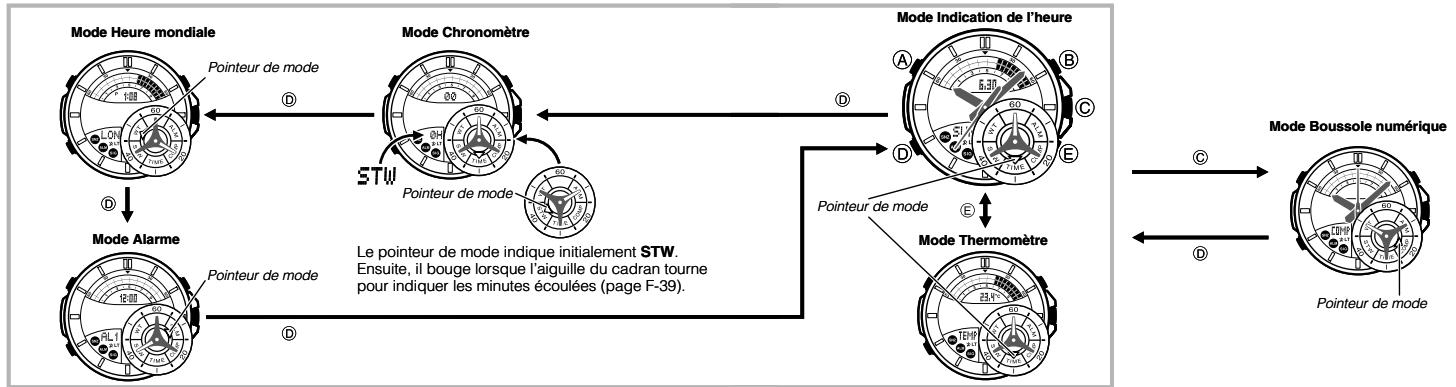

Sélection d'un mode

• Le pointeur de mode indique le mode dans lequel se trouve actuellement la montre.

F-8

F-9

Fonctions générales (tous les modes)

• Les fonctions et opérations décrites ici peuvent être utilisées dans tous les modes.

Fonctions de l'automatique

• Pour accéder au mode Indication de l'heure depuis un autre mode, appuyez environ deux secondes sur ⑥.
• La montre revient automatiquement au mode Indication de l'heure si vous ne touchez à aucun bouton pendant un certain temps dans chaque mode.

Nom de mode	Temps écoulé approximatif
Alarme, Boussole numérique	3 minutes
Thermomètre	1 à 2 minutes
Écran de réglage (clignement d'un réglage numérique)	3 minutes

Écrans initiaux

Lorsque vous accédez au mode Indication de l'heure, Alarme, Heure mondiale ou Boussole numérique, les données consultées avant de sortie de ce mode apparaissent en premier.

Défilament

• Les boutons (E) et (B) servent à faire défiler les données sur l'écran de réglage. Dans la plupart des cas, une pression continue sur ces boutons permet de faire défiler les données plus rapidement.

F-10

Indicateur numérique

• L'indicateur numérique au haut du cadran indique les secondes en Mode Indication de l'heure (page F-12) et en mode Heure mondiale (page F-41). En Mode Chronomètre (page F-39) il indique les 10^65 de seconde et les 100^65 de seconde. Lorsque les données de la mémoire de réélévation en mode Boussole numérique (page F-20) s'affichent, un pointeur de réélévation apparaît.

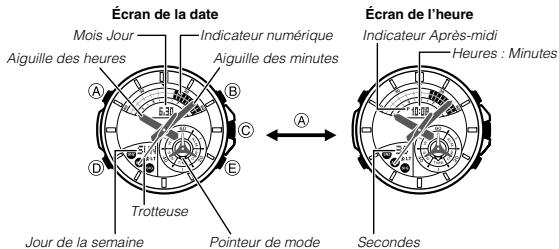

Indication de l'heure

Utilisez le mode Indication de l'heure pour régler et voir l'heure et la date actuelles. - À chaque pression sur en mode Indication de l'heure, le contenu de l'affichage numérique change de la façon suivante. Lindicateur numerie montre le compte des secondes.

F-12

1. Lorsque tous les réglages sont comme vous le souhaitez, appuyez sur (A) pour sortir de l'écran de réglage.
2. L'indicateur DST apparait pour signaler que l'heure d'été est sélectionnée.

Remarque

Lorsque le code de ville a été spécifié, la montre utilise les décalages horaires UTC* du mode Heure mondiale pour calculer l’heure actuelle dans les autres fuseaux horaires en fonction de l’heure actuelle dans sa ville de résidence.

• Temps Universel Coordonné, standard scientifique universellement utilisé pour l'indication de l'heure.

Le point de référence pour l'heure UTC est Greenwich, en Angleterre.

Pour changer le réglage DST (heure d'été/heure d'hiver)

1. En mode Indication de l'heure, appuyez sur jusqu'à ce que ADJ apparaissée dans l'afficheur inférieur.
2. Lorsque vous relâchez () (après l'apparition de ADJ), SET clignote dans l'afficheur supérieur.

2. Appuyez sur (d)

L'indicateur DST apparait dans l'afficheur supérieur et le réglage DST de la ville de résidence actuellement sélectionnée apparait dans l'afficheur inférieur.

1. Appuyez sur (E) pour faire basculer le réglage DST sur l'heure d'été (ON) ou l'heure d'hiver (OFF).
2. Lorsque tous les réglages sont comme vous le souhaitez, appuyez sur A pour sortir de l'écran de réglage. L'indicateur DST apparait pour signaler que l'heure d'été est sélectionnée.

F-14

F-11

Configuration des réglages de la ville de résidence

Deux réglages doivent être configurés pour la ville de résidence : le réglage de la ville de résidence et celui de l'heure d'hiver ou de l'heure d'été (DST).

Code de ville et nom de ville

Pour régler la ville de résidence

1. En mode Indication de l'heure, appuyez sur jusqu'à ce que ADJ apparaisse dans l'afficheur inférieur. Lorsque vous relâchez (après l'apparition de ADJ), SET clignote dans l'afficheur supérieur. C'est le mode de réglage.
2. La montre sort automatiquement du mode de réglage si vous n'effectuez aucune opération pendant deux ou trois minutes.
3. Utilisez (Est) et (Ouest) pour faire défiler les codes de villes disponibles.
4. Continue de les faire défiler jusqu'à ce que le code de ville que vous pouvez élire comme ville de résidence apparaisse dans l'afficheur inférieur.
5. Pour le détail sur les codes de villes, reportez-vous à « City Code Table » (Liste des codes de villes) à la fin de ce manuel.

3. Appuyez sur (d)

L'indicateur DST apparait dans l'afficheur supérieur et le réglage DST de la ville de résidence actuellement sélectionnée apparait dans l'afficheur inférieur. 4. Appuyez sur (E) pour faire basculer le réglage DST sur l'heure d'été (ON) ou l'heure d'hiver (OFF). - Notez que vous ne pouvez pas passer de l'heure d'hiver à l'heure d'été lorsque UTC est sélectionné comme ville de résidence.

F-13

Configuration des réglages de l'heure et de la date actuelles

Veuillez procéder de la façon suivante pour ajuster les réglages de l’heure et de la date du mode Indication de l’heure si elles sont décalées. Normalement, l’heure analogique change automatiquement lorsque les données numériques de la ville de résidence sont changées. Si l’heure analogique n’indique pas la même chose que l’heure numérique, vérifiez les positions d’origine des aiguilles et corrigez-les si nécessaire (page F-18).

Pour changer les réglages de l'heure et de la date actuelles

Code de ville

1. En mode Indication de l'heure, appuyez sur jusqu'à ce que ADJ apparaisse dans l'afficheur inférieur. Lorsque vous relâchez A (après l'apparition de ADJ), SET clignote dans l'afficheur supérieur.

F-15

Guide d'utilisation 5303

1. Appuyez sur ⑥ pour faire avancer le clignotement dans l'ordre suivant et sélectionner d'autres réglages.

Code de ville	DST	Format 12/24 heures	Secondes	Heures	Minutes
Durée de l'éclairage	Bip des boutons en/hors service	Jour	Mois	Année

• Les points suivants expliquent comment effectuer les réglages pour l'indication de l'heure seulement.
• Lorsque le réglage d'indication de l'heure que vous VOUZ changer clignote, utilisez (E) et/ou (B) pour le changer de la façon suivante.

Écran	Pour faire ceci :	Il faut :
TYO: TOKYO	Changer le code de ville	Utiliser 〔E〕 (Est) et 〔B〕 (Ouest).
OFF	Sélectionner l'heure d'étab (ON) ou l'heure d'hiver (OFF)	Appuyer sur 〔E〕.
12H	Sélectionner l'indication de l'heure sur 12 heures (12H) ou sur 24 heures (24H)	Appuyer sur 〔E〕.
36	Remettre les secondes à 00 (Si les secondes actuelles sont entre 30 et 59, les minutes augmentent d'une unit.)	Appuyer sur 〔E〕.
P 10:08	Changer les heures ou les minutes	Utiliser 〔E〕 (+) et 〔B〕 (-).
20 13 6:30	Changer l'année, le mois ou le jour

F-16

1. Lorsque tous les réglages sont comme vous le souhaitez, appuyez sur A pour sortir de l'écran de réglage.

Remarque

• Pour le départ sur la sélection d'une ville de résidence et le réglage DST, reportez-vous à « Configuration des réglages de la ville de résidence » (page F-13). Lorsque le format de 12 heures est sélectionné pour l'indication de l'heure, l'indicateur P (après-midi) apparait pour les heures comprises entre midi et 11:59 du soir. Aucun indicateur n'apparait pour les heures comprises entre minuit et 11:59 du matin. Lorsque le format de 24 heures est sélectionné, les heures sont indiquées de 0:00 à 23:59 sans indicateur P (après-midi).
• Le calendrier automatique de la montre tient compte des différentes longueurs des mois et des années bissextiles. Une fois que la date a été spécifiée, il n'y a en principe aucune raison de la changer sauf lorsque la pile de la montre est remplacée. Le jour de la semaine change automatiquement lorsque la date change.
• Reportez-vous aux pages indiquées ci-dessous pour plus de détails sur les réglages du mode Indication de l'heure.
• Mise en/hors service du bip des boutons : « Pour permettre le bip des boutons en ou hors service » (page F-51)
• Réglage de la durée d'éclairage : « Pour changer la durée d'éclairage » (page F-47)

F-17

Correction des positions d'origine des aiguilles

Un magnétisme ou champ puissant peut dérégler les aiguilles de la montre.

La correction des positions d'origine n'est pas nécessaire si l'heure analogue et l'heure numérique sont identiques en mode Indication de l'heure.

Pour corriger les positions d'origine

Pointeur de mode

En mode Indication de l'heure, appuyez sur (A) et maintenez-le au moins cinq secondes enfoncé jusqu'à ce que H. SET apparaisse dans l'afficheur inférieur.

Lorsque vous relâchez (A) après l'apparition de H. SET, la trotteuse se positionne sur 12 heures. Ceci indique le mode de correction de la position d'origine de la trotteuse.

• Bien que ADJ apparaisse dans l'afficheur inférieur pendant deux secondes environ lorsque vous maintenez enfoncé, ne relâchez pas encore le bouton. Maintenez-le enfoncé jusqu'à ce que H. SET apparaisse.
• Utilisez le bouton (D) pour sélectionner une aiguille à corriger. À chaque pression sur (B), les aiguilles à corriger changent dans l'ordre de la trousseuse, des aiguilles des heures et des minutes, puis de l'aiguille du cadran. Lorsqu'une aiguille est sélectionnée, elle revient à 12 heures et le contenu de l'afficheur supérieur change comme indiqué dans le tableau suivant.

Afficheur supérieur	Aiguille sélectionnée
00 clignotant	Trotteuse
0:00 clignotant	Aiguilles des heures et minutes
SUB clignotant	Aiguille du cadran

F-18

• Si l'aiguille sélectionnée ne revient pas exactement à 12 heures, effectuez l'opération 2 ci-dessous pour la corriger. L'aiguille du cadran (pas le pointeur de mode) doit indiquer 12 heures.
• La montre revient automatiquement à l'indication normale de l'heure si vous n'effectuez aucune opération egardé.
• Utilisez () + et - pour corriger la position de l'aiguille actuellément selectionnee.
• En maintenant un de ces boutons enfoncé, vous pouvez faire avancer l'aiguille plus rapidement. Une fois enclenché, le mouvement rapide de l'aiguille continue même lorsque vous relâchez le bouton. Pour arrêter le mouvement rapide de l'aiguille, appuyez sur un bouton.
• Le mouvement rapide de la trotteuse et de l'aiguille du cadran s'arrête automatiquement après un tour complet. L'aiguille des minutes s'arrête automatiquement après 12 tours.
• Appuyez sur pour quitter la correction des positions d'origine et revenir à l'indication normale de l'heure.

Remarque

• Avec formerly corrige les positions d'origine, accédez au mode Indication de l'heure et assurez-vous que les aiguilles analogiques et l'afficheur supérieur indiquent la même heure. Si ce n'est pas le cas, corrige une nouvelle fois les positions d'origine.

F-19

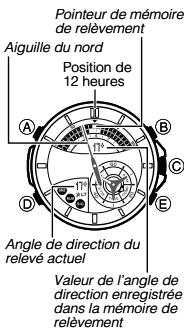

Utilisation de la boussole numérique

En mode boussole numérique, le capteur de référence intégré détecte le nord magnétique à intervalle régulier et indique un des 16 points cardinaux dans l'afficheur supérieur.

Position de 12 heures Indicateur de direction Aiguille du nord

Valeur angulaire (en degrés)

F-20

Pour déterminer la direction avec la boussole numérique

1. Posez la montre sur une surface plane. Si vous portez la montre au poignet, mettez bien le poignet à l'horizontal (par rapport à l'horizon).
2. Orientez la position de 12 heures de la montre dans la direction que vous pouvez déterminer.
3. Dans n'importequel mode (sauf en mode de réglage), appuyez 0,5 seconde sur © pour déterminer la direction avec la boussole numérique.
4. Le pointeur de mode se positionne sur COMP.
5. COMP apparaît dans l'affiche inférieure pour indiquer que la boussole numérique est en train de relever la direction.
6. Reportez-vous à « Indications de la boussole numérique » (page F-21) pour plus d'informations sur la façon dont les directions sont indiquées par la montre.

Remarque

• Si une valeur angulaire apparait dans l'afficheur supérieur, cela signifie que la fiche de la mémoire de réelvement (page F-26) est affichée. Dans ce cas, appuyez sur E pour partager la fiche de la mémoire de réelvement.
• Appuyez sur ⑥ pour revenir au mode où vous étiez avant d'accéder au mode Boussole numérique. Pour accéder au mode Indication de l'heure, appuyez au moins deux secondes sur

Indications de la boussole numérique

Lorsque vous appuyez sur © pour relever la direction, COMP apparait tout d'abord dans l'afficheur inférieur. Environ deux secondes après le début des relevés, un indicateur apparait dans l'afficheur supérieur pour donner la direction face à la position de 12 heures de la montre. La trotteuse montre le nord magnétique. Lorsque le premier relevé a été effectué, la boussole numérique continue de relever la direction durant 20 secondes. Ensuite, elle s'arrête automatiquement. L'indicateur de direction et la valeur angulaire sont remplacés par---- pour indiquer que les relevés de direction sont terminés. L'autocommuteur d'éclairage automatique est hors service durant les 20 secondes de relevé avec la boussole numérique. - La signification de chacune des abréviations des directions apparaissant dans l'afficheur supérieur est indiquée dans le tableau suivant.

Direction	Signification	Direction	Signification	Direction	Signification	Direction	Signification
N	Nord	NNE	Nord-nord-est	NE	Nord-est	ENE	Est-nord-est
E	Est	ESE	Est-sud-est	SE	Sud-est	SSE	Sud-sud-est
S	Sud	SSW	Sud-sud-oust	SW	Sud-oust	WSW	Ouest-sud-oust
W	Ouest	WNW	Ouest-nord-oust	NW	Nord-oust	NNW	Nord-nord-oust

• La marge d'erreur est de ± 15 degrés pour la valeur angulaire et l'indicateur de direction quand la montre est à l'horizontal (par rapport à l'horizon). Par exemple, si le nord-ouest (NW) et 315 degrés sont indiqués, la direction actuelle peut se situer entre 300 et 330 degrés.

F-21

• Notez bien que, si la montre n'est pas à l'horizontale (par rapport à l'horizon) pendant les relevés, l'erreur peut être plus importante.
• Vous pouvez étalonner le capteur de relèvement si la direction relevée ne vous paraît pas correcte.
• Le relevé de direction est temporairement interrompu lorsque la montre bipe (alarme quotidienne, signal horaire) ou lorsque l'éclairage est allumé (par une pression sur ⑧). Le relevé se poursuit en fonction du temps restant lorsque l'opération qui l'a interrompu est terminée. Reportez-vous à « Précautions à prendre avec la boussole numérique » (page F-34) pour le détail sur les relevés de direction.

Étalonnage du capteur de relevement

Vous devriez étalonner le capteur de relèvement si vous avez l'impression que les directions relevées avec la montre sont inexactes. Vous avez le choix entre deux types d'étalonage du capteur de relèvement : l'étalonnage bidirectionnel ou la correction de la déclinaison magnétique.

- Étirement bidirectionnel

L'étalonnage bidirectionnel étalonne le capteur de relèvement en fonction du nord magnétique. Utilisez l'étalonnage bidirectionnel si vous puisze effectuer des relevés dans un lieu exposé à une force magnétique. Ce type d'étalonnage doit être utilisé lorsque la montre s'est aimantée pour une raison quelconque.

Important!

• Plus l'étalonnage bidirectionnel est effectué avec exactitude, plus les directions relevées avec le capteur de relèvement seront précises. Vous devriez effectuer l'étalonnage bidirectionnel lorsque vous employez le capteur de relèvement dans un tout autre environnement et lorsque les valeurs obtenues vous semblent inexactes.

Correction de la déclinaison magnétique

Pour corriger la déclinaison magnétique, vous devez spécifier un angle de déclinaison magnétique (différence entre le nord magnétique et le vrai nord) pour que la montre puisse indiquer le vrai nord. Vous pouvez effectuer cette opération lorsque l'angle de déclinaison magnétique est indiqué sur la carte que vous utilisez. L'angle de déclinaison ne peut être indiqué qu'en degrés entiers, et vous devrez arrondir éventuellement la valeur spécifiée par la carte. Par exemple, si votre carte indique 7,4° comme angle de déclinaison, vous devrez spécifier. Pour 7,6°, spécifiez et pour 7,5° spécifiez ou.

Précautions à prendre lors de l'étalonnage bidirectionnel

• Vous pouvez utiliser deux directions opposées pour effectuer l'ét alonnage est mal effectué, les valeurs du capteur de réellement seront inexactes.
• Ne rougiez pas la montre pendant l'étalonnage bidirectionnel.
• Vous devriez effectuer l'étalonnage bidirectionnel dans le même environnement que celui où vous pouvez relever toute direction. Par exemple, si vous pouvez relever toute direction en plein air, étalonnez le capteur en plein air.

Pour effectuer un étalonnage bidirectionnel

1. En mode Boussole numérique, appuyez un instant sur (A).

La trotteuse se positionne sur 12 heures, ce qui indique le mode d'étonnement bidirectionnel.

À ce moment, l'afficheur inférieur montre une flèche dirigeée vers le haut (†) et l'afficheur supérieur montre -1-. Ceci signifie que la monte est prête à établir la première direction.

Guide d'utilisation 5303

1. Posez la montre sur une surface plane face à la direction souhaitée, puis appuyez sur © pour établierner la première direction.
2. --- apparaît dans l'afficheur supérieur pendant l'étalonnage de la première direction. Lorsque

l'étalonnage a été effectué avec succès. OK apparait un instant dans l'afficheur inférieur, puis

L'afficheur supérieur indique -2-. Ceci signifie que la montre est prête pour l'étabonnage de la seconde direction.

1. Tournez la montre de 180 degrés.
2. Appuyez une nouvelle fois sur © pour étalonner la seconde direction.
3. --- apparaît dans l'afficheur supérieur pendant l'étalonnage. Si l'étalonnage a été effectué avec succès, l'afficheur inférieur montre OK, puis la montre revient au mode Boussole numérique.
4. ERR apparait un moment dans l'afficheur inférieur si une erreur se produit. Ensuite les afficheurs numériques reviennent automatiquement à l'écran d'étalonnage de la première direction (celui qui apparait quand () est maintenu enfoncé au point 1).

F-24

Pour corriger la déclinaison magnétique

Direction de la déclinaison magnétique (E, W ou O)

Valeur de l'angle de déclinaison magnétique

1. En mode Boussole numérique, appuyez un instant sur A.
2. La trotteuse se positionne sur 12 heures, ce qui indique le mode d'entraînement bidirectionnel.
3. Appuyez sur ⑥ pour accéder au mode de correction de la déclinaison magnétique.
4. L'afficheur supérieur montre la direction actuelle de la déclinaison magnétique et l'afficheur inférieur montre la valeur actuelle de l'angle de déclinaison magnétique.
5. Utiliser (Est) et (Ouest) pour changer les réglages.
6. À hèses indiquent la direction de la déclinaison magnétique) : 90 (E) - 0 (OFF) - 90 (W)
7. Vous pouvez sélectionner une valeur entre W et E avec ces réglages.
8. Vous pouvezmettre la correction de la declinaison magnétique hors service (OFF) en appuyant simultanément sur ⑥ et ⑧

L'illustration, par exemple, montre la valeur qu'il faut spécifier et le réglage de direction qu'il faut sélectionner lorsque la carte indique une déclinaison magnétique d'Ouest.

1. Lorsque le réglage est comme vous le souhaitez, appuyez sur (A) pour sortir de l'écran de réglage.

F-25

Utilisation de la mémoire de relevage

Valeur de l'angle de direction enregistrée dans la mémoire de relèvement

Données de la mémoire de relèvement

Angle de direction du relevé actuel Pointeur de la mémoire de relèvement

La mémoire de relèvement permet de stocker temporairement et d'afficher une direction qui pourrait être utilisée comme référence pour les relevés postérieurs par la boussole numérique. Lorsque vous accédez aux données de la mémoire de relèvement, vous pouvez voir l'angle de direction du relevé sauvégarde dans l'afficheur supérieur avec un pointeur dans l'indicateur numérique (page F-28) montrant la direction sauvégardee.

Si vous pouvez relever la direction quand les données de la mémoire de relèvement sont affichées, l'angle de direction du relevé actuel (direction face à la position de 12 heures de la montre) apparaît dans l'afficheur inférieur et la valeur de l'angle de direction sauvegardée dans la mémoire de relèvement est indiquée dans l'afficheur supérieur.

Pour sauvegarder un relevé d'angle de direction dans la mémoire de relèvement

Appuyez sur © pour permettre en marche la boussole numérique (page F-20).

• Un premier relevé est effectué puis d'autres toutes les secondes pendant 20 secondes.

Si une valeur est déjà indiquée dans l'afficheur supérieur, c'est qu'un relevé a déjà été enregistré dans la mémoire de relevé. Dans ce cas, appuyez sur (E) pour vider la mémoire de relevé et soit des données de la mémoire de relevé avant d'effectuer l'opération précédente.

1. Durant les 20 secondes de relevé de direction, appuyez sur (E) pour sauvegarder le relevé actuel dans la mémoire de relèvement.

F-26

L'angle de direction enregistré dans la mémoire de réélection clignote dans l'afficheur supérieur pendant la seconde que dure approximativement la sauvegarde. Ensuite, la valeur de l'angle cesse de clignoter (indiquant qu'il s'agit des données de la mémoire de réélection) et la direction est à nouveau relevée pendant 20 secondes. - Vous pouvez appuyer sur © à tout moment lorsque l'angle de direction sauvegardé dans la mémoire de relèvement est affiché pour effectuer une nouvelle série de relevés de la direction pendant 20 secondes. L'angle de direction sera indiqué pour la direction faisant face à la position de 12 heures de la montre. L'angle de direction du relevé actuel disparaît lorsque la série de 20 secondes de relevés de la direction est terminée. - La direction sauvegardée dans la mémoire de relèvement apparaît dans l'indicateur numérique dans les cas suivants seulement.

• Pendant les 20 premières secondes qui seront l'affichage des données de la mémoire de relèvement
• Pendant un relevé de direction lancé par une pression sur © quand les données de la mémoire de relevé ée pendant 20 secondes.

F-27

Pointeur de la mémoire de relèvement

L'indicateur numérique indique le relèvement sauvegardé dans la mémoire de relèvement.

Rélever tout droit devant soi Zone d'affichage du relèvement (Indique un relèvement à ±60° de 0.) Rélevement hors de la zone d'affichage (Rélevement de plus de à la gauche de 0.) Rélevement hors de la zone d'affichage (Rélevement de plus de à la droite de 0.) Rélevement tout droit derrière soi

F-28

Pour vous rester face à la position de la direction sauvegardée, tournez jusqu'à ce que le pointeur de la mémoire de relèvement soit tout droit devant vous, comme indiqué ci-dessus.

Utilisation de la boussole numérique pendant l'escalade ou la randonnée en montagne

La boussole numérique de la montre peut être utilisée, par exemple, dans les trois situations suivantes. Pour orienter une carte et déterminer votre position actuelle.

Il est important de savoir où l'on se trouve en cours d'escalade ou de randonnée en montagne. Pour ce faire, il faut « orienter la carte », c'est-à-dire aligner les points cardinaux de la carte sur les points cardinaux à cette position. Autrement dit, vous devez aligner le nord de la carte sur le nord indiqué par la montre. Pour déterminer le relief du point visé - Pour déterminer l'angle de direction du point visé sur une carte et le cap

F-29

Pour orienter une carte et déterminer votre position actuelle

1. Gardez la montre au poignet et positionnez-la de sorte que le cadran soit à l'horizontale.
2. Dans n'importe quel mode (sauf dans un mode de réglage), appuyez sur © pour effectuer un relevé avec la boussole.
3. La direction est relevée chaque seconde pendant 20 secondes.

Nord indiqué par l'aiguille du nord

1. Tournez la carte sans bouger la monte de soute que le nord indiqué sur la carte corresponde au nord indiqué par la monte.
2. Si la montre a été réglée pour indiquer le nord magnétique, alignez le nord magnétique de la carte sur l'indication de la montre. Si une déclinaison magnétique a été spécifiée pour corriger le vrai nord, alignez èvement » (page F-22).
3. La carte sera positionnée en fonction de votre position actuelle.
4. Determinez votre position en observant les contours topographiques autour de vous.

Pour déterminer le relèvement du point visé

1. Gardez la montre au poignet et positionnez-la de sorte que le cadran soit à l'horizontalité.
2. Orientez la carte de sorte que l'indication du nord coincide avec le nord indiqué par la montre et déterminez votre position actuelle.
3. Reportez-vous à « Pour orienter une carte et déterminer votre position actuelle » à la page F-30 pour le détaill sur la manière de procédé.
4. Ensuite, orientez la carte de sorte que votre cap sur la carte soit droit devant vous.
5. Dans n'importe quel mode (sauf dans un mode de réglage), appuyez sur © pour effectuer un relevé avec la boussole.
6. La direction apparait dans l'affiche supérieur dans les deux secondes qui seront environ.
7. Tout en gardant la carte devant vous, tournez-vous jusqu'à ce que le nord indiqué par la montre et la direction du nord sur la carte coincident.
8. La carte sera orientée en fonction de la direction actuelle, et la direction vers le point visé sera droit devant vous.

Guide d'utilisation 5303

Pour déterminer l'angle de direction du point visé sur une carte et marcher dans cette direction (Mémoire de relèvement)

1. Orientez la carte de sorte que l'indication du nord coïncide avec le nord indiqué par la montre et déterminez cette position actuelle.
2. Indiqué par la période et déterminéz votre position actuelle. • Reportez-vous à « Pour orienter une carte et déterminer vos position actuelle » à la page F-30 pour le détail sur la manière de procéder.
3. Comme indiqué sur l'illustration de gauche, changez de position de manière étroite (avec la position de 12 heures de la montre) dans la direction du point visé, tout en gardant la direction du nord indiquée sur la carte alignée sur le nord indiqué par la montre.
4. Si vous trouvez difficile de garder la carte alignée lorsque vous effectuez ces opérations, placez-vous d'abord à la bonne position (position de 12 heures de la montre orientée vers le point visé) sans vous soucier de l'orientation de la carte. Ensuite, orientez la carte comme indiqué au point 1.

1. Dans n'importe quel mode (sauf dans un mode de réglage), appuyez sur © pour effectuer un reliéve avec la boussole numérique.
2. Le pointeur de mode se positionne sur COMP
3. Pendant le relevé de l'angle de direction, appuyez sur E pour enregistrer la direction actuellement indiquée dans la mémoire de relèvement.
4. La valeur angulaire de la direction et le pointeur de relèvement sauve

Pour revoir la valeur angulaire de la direction et le pointeur sauvégarde dans la mémoire de relèvement, appuyez sur © - Reportez-vous à « Utilisation de la mémoire de relèvement » (page F-26) pour le détail.

1. Maintaining, vous pouvez avancer tout en surveillant le pointeur de la mémoire de relèvement pour vous assurer qu'il reste à la position de 12 heures.
2. Une pression sur (E) lorsque la valeur angulaire de la direction sauvegardée prime les données de la mémoire de relèvement sauvegardées au point 4.

Remarque

• Pendant l'escalade ou la randonnée en montagne, la topographie et les obstacles ne permettent pas toujours d'aller tout droit. Dans ce cas, revenez au point 1 et sauvegardez une nouvelle direction vers le point visé.

F-33

F-32

Précautions à prendre avec la boussole numérique

Cette montre intègre un capteur de relèvement magnétique qui détecte le magnétisme terrestre. Cela signifie que le nord indiqué par cette montre est le nord magnétique, qui s'écarte un peu du vrai nord polaire. Le pôle nord magnétique se trouve dans la partie septentrionale du Canada tandis que le pôle sud magnétique se trouve dans la partie méridionale de l'Australie. Il faut savoir que l'écart entre le nord magnétique et le vrai nord, tel qu'indiqué par les boussoles magnétiques, a tendance à être plus important à mesure que l'on se rapproche du pôle magnétique. Gardez toujours à l'esprit que certaines cartes indiquent le vrai nord (au lieu du nord magnétique) et qu'il faut en tenir compte lorsque la montre est utilisée avec ces cartes.

Lieu

• Les erreurs de relevé de la direction peuvent être importantes si la direction est relevée à proximité d'une source de magnetisme puissant. C'est pourquoi il est préférable de ne pas déterminer une direction à proximité des objets suivants : aimants permanents (colliers magnétiques, etc.), objets métalliques (portes métalliques, casiers, etc.), fils haute tension, fils aériens, appareils ménagers (téléviseurs, ordinateurs, machines à laver, réfrigerateurs, etc.). Il est impossible d'obtenir des relevés précis en train, bateau, avion, etc. De même, il est impossible d'obtenir des relevés précis à l'intérieur de bâtiments, surtout s'ils sont en béton armé. La structure métallique des bâtiments capte le magnetisme d'autres appareils, etc.

Rangement

Le capteur de relèvement deviendra moins précis si la montre se magnétise. C'est jusqu'où vous devriez ranger la montre à l'écart d'aimants ou de sources de magnétisme puissant, en particulier à l'écart des aimants permanents (colliers magnétiques, etc.) et des appareils ménagers (téléviseurs, ordinateurs, machines à laver, réfrigérateurs, etc.). - Si vous avez l'impression que la montre s'est aimantée, effectuez les opérations mentionnées dans « Pour effectuer un étalonnage bidirectionnel » (page F-23).

F-34

Relevé de la température

Cette montre emploie un capteur de température pour mesurer la température.

Pour effectuer des relevés de température

1. En mode Indication de l'heure, appuyez sur (E) pour accéder au mode Thermomètre.
2. TEMP apparait dans l'afficheur inférieur et la mesure de la temperature commence. Une seconde plus tard environ, la nature des faits de l'air est affectée. Temperature releevee apparat dans afficheur superieur. La montre continue de relever la temperature toutes les cinq
3. La montre continue de relever la temperature toutes les cinq secondes pendant une ou deux minutes.
4. Appuyez sur pour revenir au mode Indication de l'heure.
5. La montre revient automatiquement au mode Indication de l'heure si vous n'effectuez aucune opération pendant une ou deux minutes après l'accès au mode Thermométrie.

F-35

• La température est indiquée par unités de 0,1°C (ou 0,2°F). Si la temperature mesurée n'est pas comprise entre -10,0°C et 60,0°C (14,0^ et 140,0^) -^ C (ou ^) apparaîtra à la place de l'indication de la température. L'indication de la temperature réapparaîtra dès que la temperature mesurée sera dans la plage admise.

Unités d'affichage

Veuillez sélectionner le degré Celsius (^) ou le degré Fahrenheit (^) comme unité pour l'indication de la température. Reportez-vous à « Pour spécifier l'unité de température » (page F-38).

Étalandrage du capteur de température

Le capteur de température de la montre a été étalonné en usine et n'a en principe pas besoin d'être réajusté. Toutefois, si vous noticez des erreurs importantes dans les relevés de température de la montre, vous pouvez l'étalonner le capteur pour corriger ces erreurs.

Important!

• Les relais ne seront pas exacts si l'étaionnement du capteur de température n'est pas correctement effectué.

Veuillez lire attentivement les points suivants avant de commencer

• Comparez les relevés produits par la montre avec ceux d'un thermomètre fiable et précis.
• Si un réglage est nécessaire, détachez la montre du point et attendez 20 à 30 minutes que la température de la montre ait le temps de se stabiliser.

F-36

Pour étalonner le capteur de température

1. Effectuez un relevé avec un autre instrument pour déterminer exactement la temperature actuelle.
2. La montre étant en mode Indication de l'heure, appuyez sur pour accéder au mode Thermomètre.
3. evé de température disparaisse de l'afficheur supérieur. Référez à ce moment ; le relevé de température se met à clignoter, ce qui indique le mode de réglage.
4. érature selon la température induite par un autre instrument.

À chaque pression sur le bouton, la valeur de la température change par unités de 0,1°C (0,2^) - Pour rétablir les réglages par défaut de la valeur clignotante, appuyez simultanément sur (E) et (B)

1. Appuyez sur (A) pour revenir au mode Thermomètre.

Précautions à prendre avec le thermomètre

La mesure de la température est influencée par la température de votre corps (lorsque vous portez la montre), la lumière directe du soleil et l'humidité. Pour obtenir des mesures plus précises de la température, détachez la montre du poignet, posez-la à un endroit bien aéré, à l'abri du soleil, et essuyez le boîtier s'il est humide. Le boîtier de la montre devrait atteindre la température ambiante en l'espace de 20 à 30 minutes environ.

F-37

Spécification de l'unité de température

Procédez de la façon suivante pour spécifier l'unité de température utilisée en mode Thermomètre.

Important!

Lorsque TOKYO est sélectionné comme ville de résidence, l'unité de température se règle automatiquement sur le degré Celsius (°C). Ce réglage ne peut pas être changé.

Pour spécifier l'unité de température

1. En mode Indication de l'heure, appuyez sur ⑥ pour accéder au mode Thermomètre.
2. Appuyez environ deux secondes sur (A) jusqu'à ce que le relevé de temperature disparaisse de l'afficheur supérieur. Réactivez (A) à ce moment ; le relevé de temperature se met à clignoter, ce qui indique le mode de réglage.
3. Appuyez sur (D) pour afficher l'unité de température dans l'afficheur supérieur.
4. Appuyez sur E pour sélectionner °C (Celsius) ou °F (Fahrenheit) comme unité de température.
5. Lorsque le réglage est comme vous le souhaitez, appuyez sur A pour sortir de l'écran de réglage.

Utilisation du chronomètre

Le chronomètre mesure le temps écoulé, des temps intermédiaires et deux arrivées.

Pointeur de mode

Pour accéder au mode chronomètre

Utilisé (D) pour sélectionner le mode Chronomètre comme indiqué à la page F-8. Le pointeur de mode se positionne sur STW, puis l'aiguille du cadran indique le temps écoulé en minutes. Quand le chronomètre est remis à zéro, l'aiguille du cadran se positionne sur 0. Notez que le pointeur de mode fonctionne avec l'aiguille du cadran et bouge lorsque l'aiguille du cadran tourne pour indiquer les minutes écoulées.

Pour chronométrer le temps écoulé

(Redémarrage) (Arrêt) Réinitialisation

Démarrage

Temps

intermédiaire

(SPL apparatus

Dans l'afficheur

inéférieur.)

F-39

Pour chronomètre deux arrivées

E	A	E	A	A
Démarrage	Temps intermédiaireLe premier coureur arriv. (SPL apparait dans l'afficheur inférieur.) Affichage du temps du premier coureur	ArrêtLe second coureur arriv.	Libération du temps intermédiaire Affichage du temps du second coureur	Réinitialisation

Remarque

• Le mode Chronomètre peut indiquer le temps écoulé dans la limite de 23 heures, 59 minutes, 59,99 secondes. Laie du cadranique les minutes écoulées et la trotteuse indique les secondes écoulées. La partie externe de l'indicateur montre le 106 de seconde tandis que la partie interne montre les 106 de seconde pendant l'arrêt du chronométrage (pas pendant le chronométrage). Lorsque le chronomètre fonctionne, le chronomètre continue jusqu'à ce que vous appuyiez sur (E) pour l'arrêter, même si vous sortez du mode Chronomètre pour accéder à un autre mode et si la limite de chronomètre mentionnée ci-dessus est atteinte.

F-40

Vérification de l'heure actuelle dans un autre fuseau horaire

Vous pouvez utiliser le mode Heure mondiale pour voir l'heure actuelle dans un des 31 fuseaux horaires (48 villes) du monde. La ville actuellement sélectionnée en mode Heure mondiale est appelée la « ville d'heure mondiale ».

• Vous pouvez aussi échanger la ville d'heure mondiale et la ville d'heure locale en mode Heure mondiale (Page F-43).

Heure actuelle dans la ville d'heure mondiale actuellement

Ville d'heure mondiale actuellement sélectionné

Pour accéder au mode heure mondiale

Utilisé ⑥ pour sélectionner le mode Heure mondiale, comme indiqué à la page F-8.

• Le pointeur de mode indique WT, et le code de ville et le nom de ville actuels défilent dans l'afficheur inférieur. Ensuite, le code de ville reste affiché dans l'afficheur inférieur. Vous pouvez faire défiler de nouveau le code de ville et le nom de ville en appuyant sur (A). L'indicateur numérique montre le compte des secondes.
• Les aiguilles des heures, des minutes et des secondes indiquent l'heure actuelle du mode Indication de l'heure.

Pour voir l'heure dans un autre fuseau horaire

En mode Heure mondiale, utilise (Est) pour faire défiler les codes de villes.

Pour revenir au code de ville UTC, appuyez simultanément sur 8 et 6.

F-41

Pour permettre une ville à l'heure d'hiver ou à l'heure d'été (DST)

Appuyez sur A. Indicateur DST

1. En mode Heure mondiale, utilisez (Est) pour faire défiler les codes de villes disponibles.
2. Continuez à les faire défiler jusqu'à ce que le code de ville dont vous pouvez changer le réglage d'heure d'été/d'heure d'hiver apparaisse dans l'afficheur inférieur.
3. Appuyez un instant sur A pour passer à l'heure d'éta (indicateur DST dans l'afficheur supérieur) ou à l'heure d'hiver (indicateur DST non affchéé).
4. Si vous utilisez le mode Heure mondiale pour changer le réglage DST du code de ville sélectionné comme ville de résidence, le réglage DST de l'heure du mode Indication de l'heure changera aussi.
5. Notez que vous ne pouvez pas passer à l'heure d'été (DST) lorsque UTC est sélectionné comme ville d'heure mondiale.
6. Notez aussi que le réglage d'heure d'hiver ou d'heure d'étée (DST) n'affecte que le fuseau horaire actuellement sélectionné. Les autres fuseaux horaires ne sont pas concernés par ce réglage.

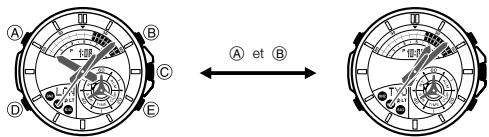

Pour échanger votre ville de résidence et une ville d'heure mondiale

1. En mode Heure mondiale, utilisez (E) pour sélectionner la ville devant être utilisée comme nouvelle ville de résidence.
2. Pour échanger les villes, appuyez simultanément sur A et B.

• La ville d'heure mondiale sélectionnée au point 1 (LON (LONDON)) devient cette nouvelle ville de résidence.
• Notre ville de résidence antérieure (TYO (TOKYO)) devient notre nouvelle ville d’heure mondiale.

F-42

F-43

Utilisation de l'alarme

Heure de l'alarme (Heures ; Minutes) Numéro de l'alarme ou SIG

Vous pouvez spécifier cinq alarmes quotidiennes indépendantes. Lorsqu'une alarme est en service, une sonorité retentit pendant 10 secondes environ chaque jour lorsque l'heure du mode Indication de l'heure atteint l'heure spécifique pour l'alarme. Ceci est valable même si la montre n'est pas en mode Indication de l'heure. Une des alarmes quotidiennes est une alarme snooze. Les quatre autres alarmes sont des alarmes uniques. L'alarme snooze retentit toutes les cinq minutes sept fois de suite au maximum, à moins qu'elle ne soit arrêtée. Vous pouvez aussi mettre en service un signal horaire qui marquera le changement d'heure par deux bips.

Pour accéder au mode alarme

Utilisez ⑥ pour sélectionner le mode Alarme, comme indiqué à la page F-8. - Le pointeur de mode se positionne sur ALM, l'afficheur inférieur montre le nombre d'alarmes actuellement sélectionné (AL1 à AL4, ou SNZ) ou l'indicateur de signal horaire (SIG). Lorsque vous accédez au mode Alarme, les données consultées avant de sortir de ce mode réapparaissent en premier.

Pour régler une heure d'alarme

1. En mode Alarme, utilisez (E) pour faire défiler les écrans d'alarme dans l'afficheur inférieur jusqu'à ce que celui que vous voulez changer apparaisse.

1. Appuyez sur (A) jusqu'à ce que les chiffres de l'heure du réglage d'alarme se mettent à clignoter dans l'afficheur supérieur. C'est l'écran de réglage.
2. Appuyez sur (D) pour faire clignoter le réglage des heures ou celui des minutes.
3. Quand un réglage clignote, utilisez E (+) et B (-) pour le changer.
4. Si vous utilisez le format horaire de 12 heures, veillez à bien régler l'heure de l'alarme sur le matin (pas d'indicateur) ou l'après-midi (indicateur P).
5. Appuyez sur A pour sortir de l'écran de réglage.

Pour tester l'alarme

En mode Alerte, appuyez un moment sur (E) pour déclencher l'alerte.

F-45

F-44

1. En mode Alarme, utilisez E pour sélectionner une alarme ou le signal horaire.
2. Lorsque l'alarme ou le signal horaire souhaité est sélectionné, appuyez sur A pour le mettre en ou hors service.

Indicateur de signal horaire en service Indicateur d'alarme snooze

• L'indicateur d'alarme en service (quand une alarme est en service), l'indicateur d'alarme snooze (quand l'alarme snooze est en service) et l'indicateur de signal horsere en service (quand le signal horsere est en service) apparaissent dans l'affichage inférieur dans tous les modes.

Éclairage

Le cadran de la monte est éclairé pour être moins visible à l'obscurité. Le commutateur d'éclairage automatique de la monte s'active lorsque vous tournez la monte vers votre visage, et à ce moment le cadran s'éclaire. - Le commutateur d'éclairage automatique doit être mis en service (page F-49) pour que le cadran puisse s'éclairer.

Pour éclairer le cadran manuellement

Appuyez et (B) dans n'importe quel mode (sauf quand un écran de réglage clignotant est affiché) pour éclairer le cadran. - Vous pouvez procéder de la façon suivante pour sélectionner 1,5 seconde ou trois secondes comme durée d'éclairage. Lorsque vous appuyez sur ⑧, l'affiche reste environ 1,5 seconde ou trois secondes éclairé, selon le réglage actuel de la durée d'éclairage. Le cadran peut être éclairé de la façon indiquée ci-dessus que le commutateur d'éclairage automatique soit en service ou hors service. L'éclairage n'est pas disponible pendant les réglages des modes de mesure avec capteur et l'étouffement du capteur de relèvement.

Pour changer la durée d'éclairage

1. En mode Indication de l'heure, appuyez sur jusqu'à ce que ADJ apparaisse dans l'affcheur inférieur.
2. Lorsque vous relâchéez (après l' apparition de ADJ), SET clignote dans l'afficheur supérieur. C'est le mode de réglage.

F-47

Guide d'utilisation 5303

1. Utilisez ⑥ pour faire défiler les réglages dans l'afficheur supérieur jusqu'à ce que la durée d'éclairage (LT1 ou LT3) apparaisse. Reportez-vous à la suite d'écrans de réglage du point 2 de « Pour changer les réglages de l'heure et de la date actuelle, (page F-15) pour le détail sur la façon de faire défiler les écrans de réglage.
2. Appuyez sur (E) pour choisir trois secondes (LT3 affiche) ou 1,5 seconde (LT1 affiche) comme durée d'éclairage.
3. Lorsque tous les réglages sont comme vous le souhaitez, appuyez sur A pour sortir de l'écran de réglage.

Si le commutateur d'éclairage automatique a été mis en service, le cadran s'éclaire dans n'importe quel mode lorsque vous positionnez le poignet de la façon indiquée ci-contre.

Mettez la montre à une position parallèle au sol puis inclinez-la de plus de 40 degrés vers votre visage pour éclairer le cadran.

face externe du poignet

Avertissement!

• Regardez toujours l'affichage de la montre en lieu sûr lorsque vous utilisez le commutateur d'éclairage automatique. Soyez particulièrement prudent lors d'activités pouvant causer un accident ou des blessures. Assurez-vous aussi que l'éclairage soudain du cadran ne surprenne ou ne distrait personne dans votre entourage.
• Lorsque vous portez la montre, veillez à mettre le commutateur d'éclairage automatique hors service avant de monter à bicyclette ou à moto ou avant de conduire un véhicule. Le fonctionnement subit et inopiné du commutateur d'éclairage automatique peut distraire et causer un accident de la route et des blessures graves.

F-48

Remarque

• Le commutateur d'éclairage automatique est toujours hors service, quel que soit son réglage, dans chacun des cas suivants.

Pendant qu'une alarme retentit. Pendant une mesure avec un cantueur. Pendant l'étaionnement du capteur de relèvement en mode Boussole numérique.

Pour permettre le commutateur d'éclairage à tom automatique en ou hors service

Indicateur de commutateur d'éclairage automatique en service

En mode Indication de l'heure, appuyez environ trois secondes sur ⑧ pour permettre le commutateur d'éclairage automatique en service (LT dans l'afficheur inférieur) ou hors service (LT non affiché).

• L'indicateur de commutateur d'éclairage automatique en service (LT) apparait dans l'afficheur inférieur dans tous les modes lorsque le commutateur d'éclairage automatique est en service. Le commutateur d'éclairage automatique reste activé pendant six heures environ. Ensuite, il se met automatiquement hors service.

Précautions concernant l'éclairage

L'éclairage peut être à peine visible en plein soleil. Le cadran ne s'éclaire pas lorsqu'une alarme retentit, pendant le mouvement rapide des aiguilles, lorsqu'un capteur est en train de faire un relevé. Il s'éclaire si (8) est pressé entre les relevés du capteur. - Le cadran s'éteint automatiquement lorsqu'une alarme retentit. L'emploi fréquent de l'éclairage réduit l'autonomie de la pile.

F-49

Précautions concernant le commutateur d'éclairage automatique

• Le cadran de la montre risque de ne pas s’éclairer s’il est à plus de 15 degrés au-dessus ou au-dessous de la parallèle. Assurez-vous que la paume de votre main est parallèle au sol.
• L'éclairage s'était dans le temps spécifique (page F-47), même si vous maintenez la montre orientée vers votre visage. L'électricité statique ou le magné èle au sol) et inclinez-la de nouveau vers votre visage. Si cela n'a certain effet, laissez tomber le bras long du corps et révélez-le une nouvelle fois.
• Un léger cliquetis est audible lorsque la montre est secouée. Ce son est dû au mécanisme du commutateur d'éclairage automatique et non pas à une défectuosité de la montre.

Bip des boutons

Un bip est audible chaque fois que vous appuyez sur un des boutons de la montre s'il a été mis en service. Le bip des boutons peut être mis en ou hors service. - Même si vous désactivez la tonalité de fonctionnement des boutons, l'alarme et le signal horaire fonctionnent normalement.

Pour permettre le bip des boutons en ou hors service

1. vous le relâchez A après l'apparition de ADJ SET clignote dans l'afficheur supérieur.
2. Utilisez ⑥ pour faire défilier les réglages dans l'affcheur inférieur jusqu'à ce que le réglage actuel du bip des boutons (MUTE ou KEY) apparaissée.
3. Reportez-vous à la suite d’écrans de réglage du point 2 de « Pour changer les réglages de l’heure et de la date actuelles » (page F-15) pour le détail sur la façon de faire défiler les écrans de réglage.

1. Appuyez sur (E) pour permettre le bip des boutons en service (KEY) ou hors (MUTE) service.
2. Lorsque tous les réglages sont comme vous le souhaitez, appuyez sur A pour sortir de l'écran de réglage.

Remarque

L'indicateur silencieux apparait dans tous les modes lorsque le bip des boutons est hors service.

F-51

F-50

Réglage de l'heure

Pourquoi le réglage de l'heure actuelle est-il décalé de quelques heures? Le réglage de la ville de résidence est peut-être faux (page F-13). Vérifiez le réglage de votre ville de résidence et corrigez-le, si nécessaire. Pourquoi le réglage de l'heure actuelle est-il décalé d'une heure? Vous devrez peut-être spécifier vous-même l'heure d'hiver ou l'heure d'été (DST) pour votre ville de résidence. Procédez comme indiqué dans « Pour changer les réglages de l'heure et de la date actuelles » (page F-15) pour changer le réglage d'heure d'hiver/d'heure d'été (DST).

Modes avec capteur

Pourquoi ne puis-je pas changer l'unité de température? L'unité de température est always the degree Celsius (°C) whenever TOKYO is selected in commissariat. Pourquoi « ERR » apparait-il pendant le fonctionnement d'un capteur ? Un choc violent de la montre peut être à l'origine d'un mauvais fonctionnement du capteur ou d'un mauvais contact dans le circuit interne. Dans ce cas, ERR (erreur) apparait dans l'afficheur inférieur et les opérations liées au capteur ne sont pas disponibles.

F-52

Relevé de la direction

Relevé de la température

• SI ERR apparait pendant le relevé de la direction dans un mode avec capteur, redémarrez le relevé. Si ERR apparait de nouveau dans l'afficheur inférieur, cela peut signifier que le capteur est endommagé.
• Par contre, si ERR reste affiché pendant le relevé de la direction, il y a probablement un problème au niveau d'un des capteurs.

Pourquoi « ERR » apparait-il dans l'afficheur inférieur après l'étalonnage bidirectionnel ?

Si -- apparait d'abord puis est remplacé par ERR (erreur) pendant un étalonnage, cela signifie que le capteur est endommagé.

Si ERR disparaît en l'espace d'une seconde environ, essayez d'effectuer de nouveau l'étalonnage. - Si ERR reste affiché, contactez ce revendeur original ou le distributeur agréé CASIO le plus proche pour faire contrôler la montre.

Si un capteur fonctionne mal, portez la montre le plus vite possible à votre revendeur ou au distributeur agréé CASIO le plus proche.

F-53

Quelles sont les causes de mauvais relevés de la direction ?

• Un étalonnage bidirectionnel incorrect. Effectuez l'étalonnage bidirectionnel (page F-23).
• Une source de magnétisme puissant, comme un appareil électroménager, un grand pont en acier, une poutre d'acier, des fils aériens, etc. ou un relevé de direction effectué en train, en bateau, etc. Éloignez-vous des objets métalliques et essayez une nouvelle fois.

Pourquoi les directions relevantes peuvent restreintes au même endroit?

Le magnétisme généré par des fils haute tension perturbe la détection du magnétisme terrestre.

Éloignez-vous des fils haute tension et essayez une nouvelle fois.

Pourquoi est-il difficile de relever la direction à l'intérieur d'un bâtiment? Un téléviseur, ordinateur, haut-parleur, ou d'autres objets peuvent perturber la détection du magnétisme terrestre. Éloignez-vous de l'objet causant des interférences ou relevez la direction à l'extérieur. Il est particulièrement difficile de relever la direction dans les bâtiments en béton armé. Souvenez-vous que ceci est également impossible à l'intérieur d'un train, d'un avion, etc.

Mode heure mondiale

L'heure de ma ville d'heure mondiale est décalée en mode Heure mondiale. Ceci peut être du au mauvais réglage de l'heure d'hiver ou de l'heure d'été. Reportez-vous à « Pour mettre une ville à l'heure d'hiver ou à l'heure d'été (DST) » (page F-42) pour le détail.

Pourquoi le signal de pile faible clignote-t-il?

Signal de pile faible

La charge de la pile est faible. Les opérations pouvant être effectuées sur la montre sont inopérantes quand le signal de pile faible clignote dans l'afficheur inférieur.

Si le signal de pile faible disparaît après le rétablissement de la charge de la pile mais se remet à clignoter un instant plus tard, la pile de la montre doit probablement être remplacée.

F-55

Fiche technique

Précision à température normale : ±15 secondes par mois

Indication numérique de l'heure : Heures, minutes, secondes, après-midi (P), mois, jour, jour de la nuit en cours.

Format horaire : 12 heures et 24 heures

Système de calendrier : Calendrier préprogrammé entièrement automatique de l'année 2000 à

I'annee 2099

Divers : Deux formats d'affichage (mois, jour ou heure) ; Code de la ville de résidence (un des 48 codes de ville peut être sélectionné) ; Heure d'hiver/Heure d'été

Indication analogue de l'heure : Heures, minutes (mouvement des aiguilles toutes les 10 secondes), secondes

Boussole numérique : Relevé en continu pendant 20 secondes ; 16 points cardinaux ; Valeur angulaire

a; Indication du nord par une aiguille; Étalonnage (bidirectionnel); Correction de la

déclinaison magnétique ; mémoire de relevé

Thermometre :

Plage de mesure et d'affichage: -10,0 à 60,0°C (ou 14,0 à 140,0°F)

Unité d'affichage: 0,1°C (ou 0,2^ )

Fréquence des mesures : Toutes les cinq secondes en mode Thermomètre

Divers : Étalonnage ; Unité de mesure sélectionnable

Précision du capteur de relèvement :

Direction : Entre ±15°

Les valeurs sont garanties à une température comprise entre -10°C et 40°C (14°F et 104°F).

Erreur de ± 20° indiquée par la trotteuse :

Précision du capteur de température :

± 2^ (± 3,6^) entre -10^ et 60°C (14,0°F et 140,0°F)

F-56

Chronomètre :

Unité de mesure : 1/100ème de seconde

Capacité de mesure : 23:59' 59,99"

Modes de mesure : Temps écoulé, temps intermédiaires, deux arrivées

Heure mondiale : 48 villes (31 fuseaux horaires)

Divers: Heure d'été/Heure d'hiver

Alarmes : 5 alarmes quotidiennes (quatre alarmes uniques ; une alarme snooze) ; Signal horaire

Eclairage : DEL (Diode luminescente) ; Durée d’éclairage au besoin (approximativement 1,5 seconde ou 3)

seconds); Commutateur d'éclairage automatique

Divers : Mise en/hors service du bip des boutons

Pile: Deux piles à l'oxyde argenteux (Type: SR927W)

Autonomie approximative de la pile : 2 ans dans les conditions suivantes :

1 éclairage (1,5 seconde) par jour

• Alarme : 10 secondes/jour

Relevés de la direction : 20 fois/mois

• Relevés de la température : Une fois/semaine

L'emploi fréquent de l'éclairage réduit l'autonomie de la pile. Faibles particulièrement attention si vous utilisez le commutateur d'éclairage automatique (page F-50).

F-57

L-1

City Code	City name	UTC Offset/GMT Differential
PPG	PAGO PAGO	-11
HNL	HONOLULU	-10
ANC	ANCHORAGE	-9
YVR	VANCOUVER	-8
LAX	LOS ANGELES
YEA	EDMONTON	-7
DEN	DENVER
MEX	MEXICO CITY	-6
CHI	CHICAGO
NYC	NEW YORK	-5
SCL	SANTIAGO	-4
YHZ	HALIFAX
YYT	ST. JOHN'S	-3.5
RIO	RIO DE JANEIRO	-3
FEN	F. DE NORONHA	-2
RAI	PRAIA	-1

L-2

City Code	City name	UTC Offset/GMT Differential
UTC		0
LIS	LISBON
LON	LONDON
MAD	MADRID	+1
PAR	PARIS
ROM	ROME
BER	BERLIN
STO	STOCKHOLM
ATH	ATHENS	+2
CAI	CAIRO
JRS	JERUSALEM
MOW*	MOSCOW	+3
JED	JEDDAH
THR	TEHRAN	+3.5
DXB	DUBAI	+4
KBL	KABUL	+4.5
KHI	KARACHI	+5

City Code	City name	UTC Offset/GMT Differential
DEL	DELHI	+5.5
KTM	KATHMANDU	+5.75
DAC	DHAKA	+6
RGN	YANGON	+6.5
BKK	BANGKOK	+7
SIN	SINGAPORE	+8
HKG	HONG KONG
BJS	BEIJING
TPE	TAPEI
SEL	SEOUL	+9
TYO	TOKYO
ADL	ADELAIDE	+9.5
GUM	GUAM	+10
SYD	SYDNEY
NOU	NOUMEA	+11
WLG	WELLINGTON	+12
