Utilisation de ce manuel

■ Le présent manuel décrit toutes les options et fonctions disponibles pour ce modèle. Certaines descriptions, notamment celles des fonctions de menu et d'affichage, peuvent ne pas s'appliquer à votre véhicule en raison des variantes de modèle, de spécifications propres à votre pays, à des accessoires ou des équipements spéciaux.

■ Vous trouverez un premier aperçu dans le chapitre « En bref ».

■ Le sommaire situé au début de ce manuel et à chaque chapitre indi‐ que où se trouvent les informations. ■ L'index vous permet de rechercher des informations spécifiques. ■ Le présent Manuel d'utilisation montre des véhicules avec direc‐ tion à gauche. L'utilisation de véhi‐ cules avec direction à droite est si‐ milaire. ■ Le Manuel d'utilisation reprend les désignations de moteur utilisées en usine. Les désignations de vente correspondantes se trouvent dans le chapitre « Caractéristiques techniques ». ■ Les indications de direction, telles que à gauche, à droite ou vers l'avant et vers l'arrière, sont tou‐ jours données par rapport au sens de la marche.

■ Les messages affichés et l'étique‐ tage intérieur sont écrits en carac‐ tères gras.

Danger, attention et avertissement

9 Danger Les paragraphes accompagnés de la mention 9 Danger fournis‐ sent des informations concernant un risque de blessure mortelle. Ignorer ces informations peut en‐ traîner un danger de mort.

Les paragraphes accompagnés de la mention 9 Attention fournis‐ sent des informations concernant un risque d'accident ou de bles‐ sure. Ignorer ces informations peut entraîner des blessures.

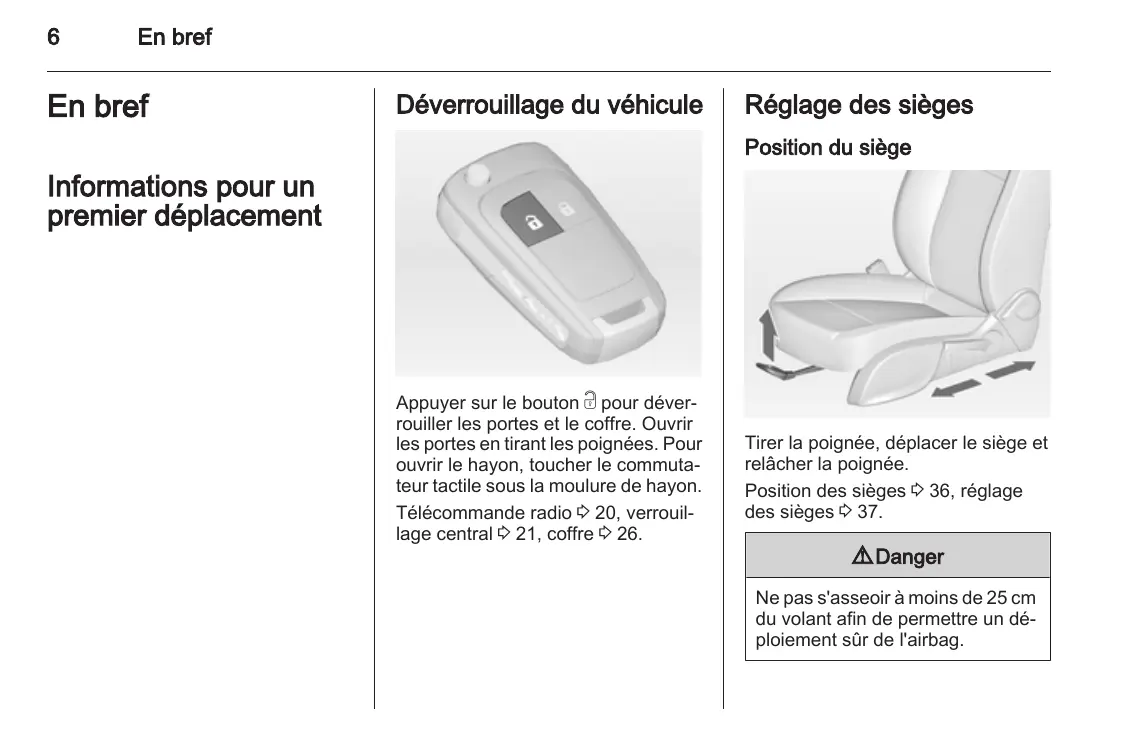

Déverrouillage du véhicule

Réglage des sièges

Informations pour un premier déplacement

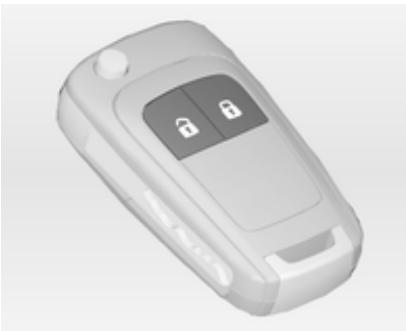

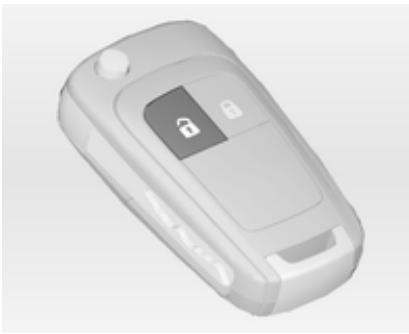

Appuyer sur le bouton c pour déver‐ rouiller les portes et le coffre. Ouvrir les portes en tirant les poignées. Pour ouvrir le hayon, toucher le commuta‐ teur tactile sous la moulure de hayon.

Télécommande radio 3 20, verrouil‐ lage central 3 21, coffre 3 26.

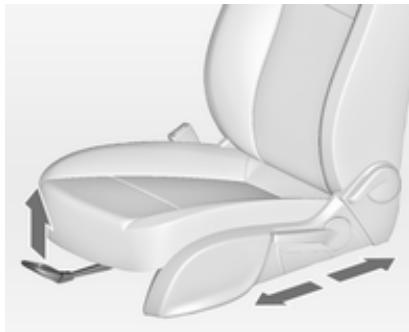

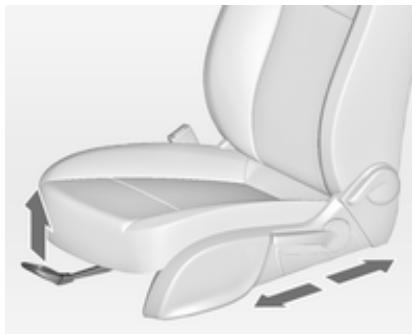

Tirer la poignée, déplacer le siège et relâcher la poignée.

Position des sièges 3 36, réglage des sièges 3 37.

Ne pas s'asseoir à moins de 25 cm du volant afin de permettre un dé‐ ploiement sûr de l'airbag.

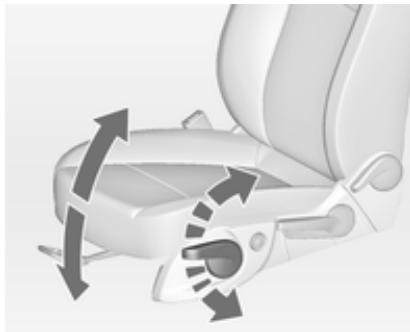

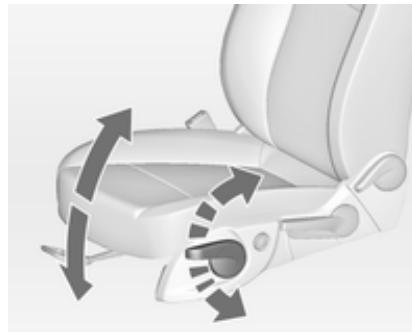

Inclinaison de l'assise

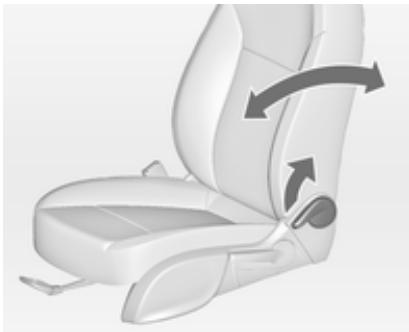

Tirer la manette, régler l'inclinaison et relâcher la manette. Laisser le siège s'encliqueter de manière audible.

Position des sièges 3 36, réglage des sièges 3 37.

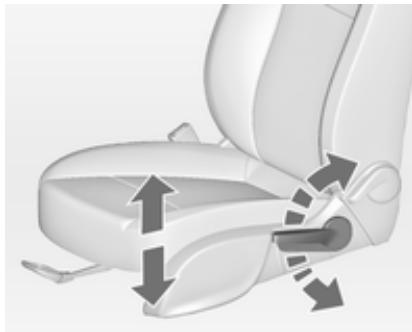

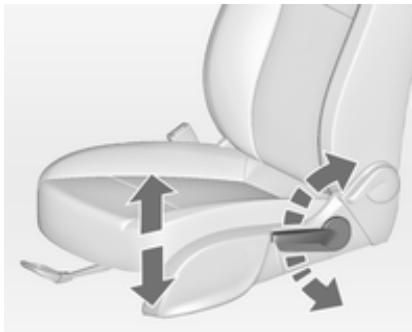

Mouvement de pompage du levier vers le haut = relever le siège vers le bas = abaisser le siège

Mouvement de pompage du levier vers le = extrémité avant plus haut haute vers le = extrémité arrière plus bas basse

Position des sièges 3 36, réglage des sièges 3 37.

Ceinture de sécurité

Réglage des rétroviseurs

Rétroviseur intérieur

Appuyer sur le bouton, régler la hau‐ teur et encliqueter.

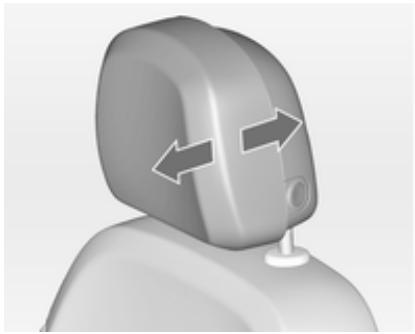

Pour procéder au réglage horizontal, tirer l'appui-tête vers l'avant. Il s'encli‐ quette dans plusieurs positions. Pour revenir dans sa position la plus ar‐ rière, le tirer totalement vers l'avant et le relâcher. Appuis-tête 3 35.

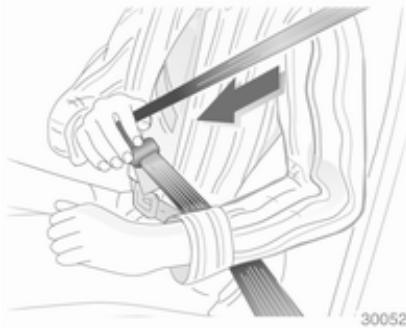

Tirer la ceinture de sécurité et l'encli‐ queter dans la serrure de ceinture. La ceinture de sécurité ne doit pas être vrillée et doit être placée près du corps. Le dossier ne doit pas être in‐ cliné trop en arrière (environ 25° maximum).

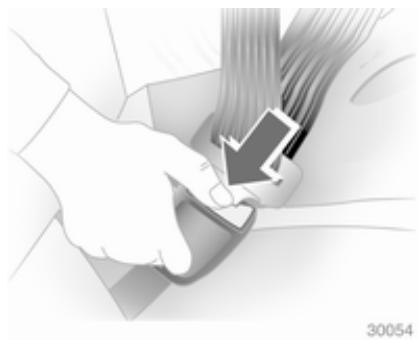

Pour détacher la ceinture, appuyer sur le bouton rouge de la serrure. Position des sièges 3 36, ceintures de sécurité 3 44, systèmes d'air‐ bags 3 48.

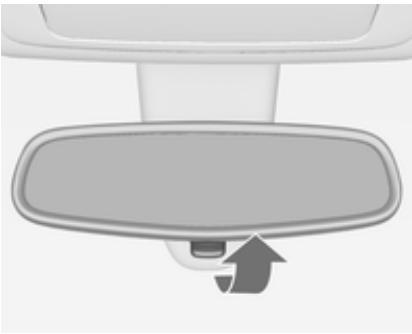

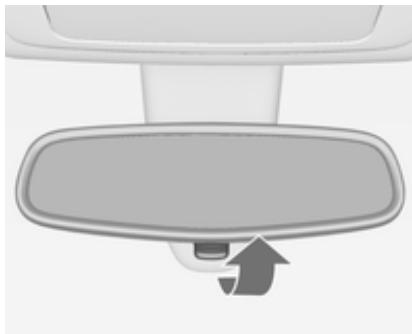

Pour réduire l'éblouissement, ajuster le levier sous le boîtier du rétroviseur.

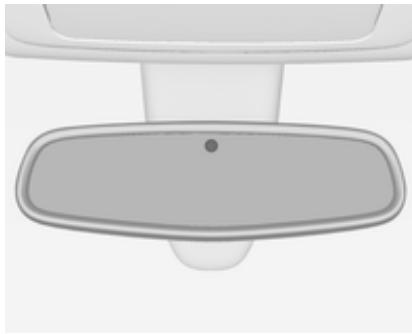

Rétroviseur intérieur 3 30, rétrovi‐ seur intérieur à position nuit automa‐ tique 3 30.

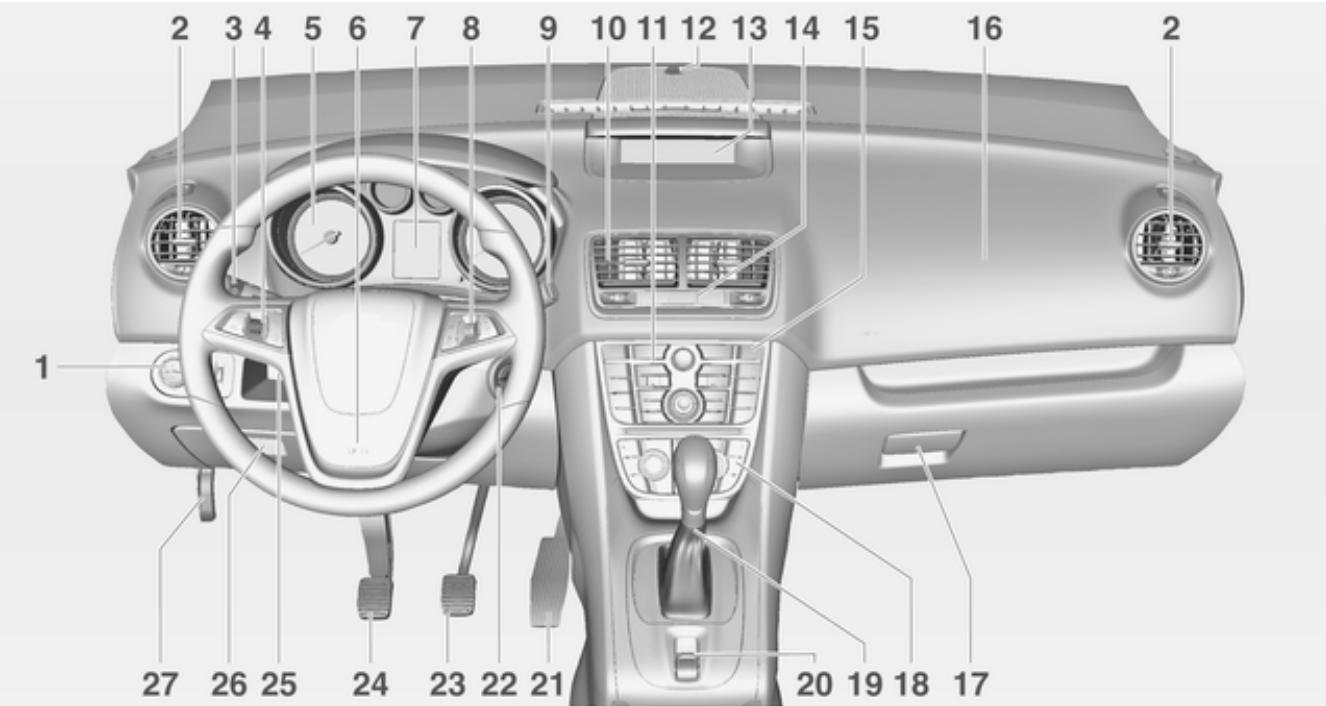

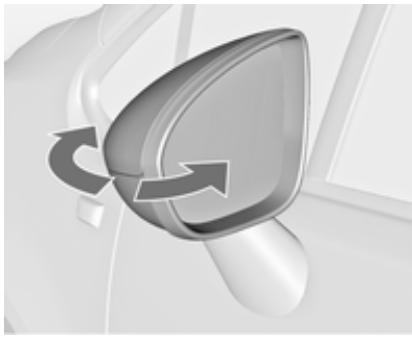

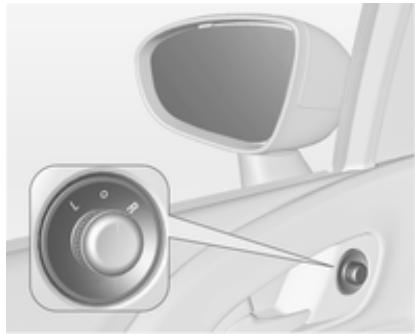

Rétroviseurs extérieurs Vue d'ensemble du tableau de bord 1

Feux de stationnement 117

Centre d'information du conducteur 97 Régulateur de vitesse 143 Instruments 86 Avertisseur sonore 80 à ultrasons 144 Airbag pour passager avant 49 Boîte à gants 58 Climatisation automatique . 122

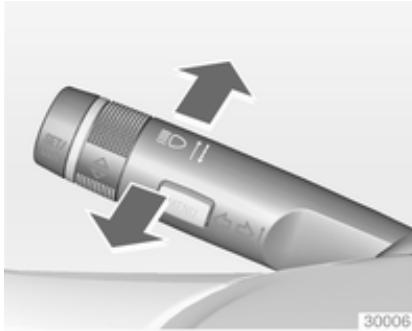

= tirer la manette phares feux de route = pousser la manette feux de

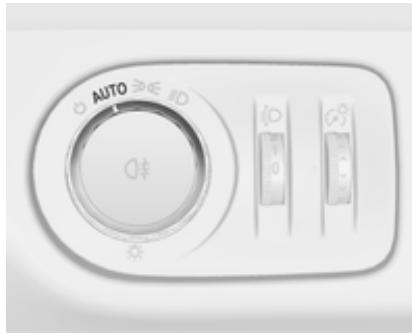

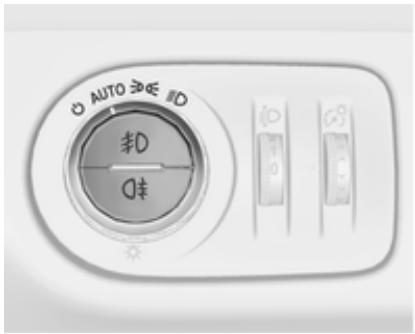

= pousser ou tirer la croisement manette Commande automatique des feux 3 113, feux de route 3 113, appel de phares 3 113.

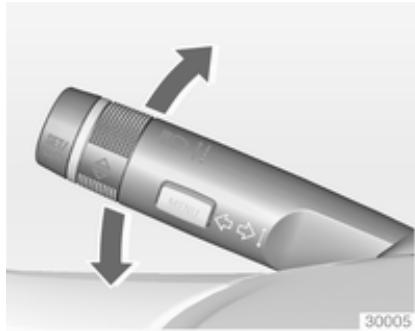

Clignotants de changement de direction et de file

manette vers le haut manette vers le bas

Le chauffage est activé en appuyant sur le bouton Ü. Lunette arrière chauffante 3 32.

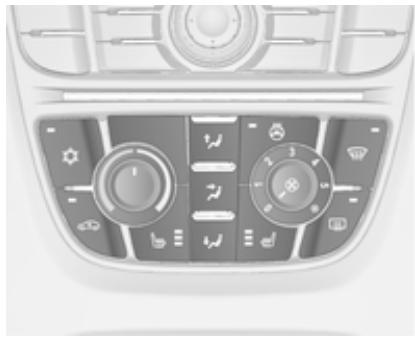

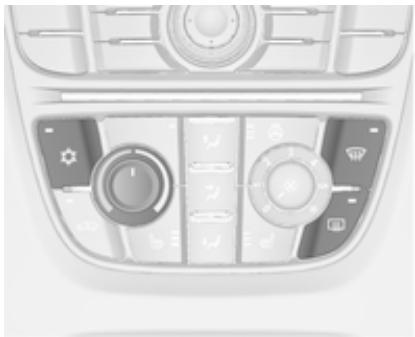

Désembuage et dégivrage des vitres

Appuyer sur le bouton V.

Régler la commande de température à son niveau maximum. Refroidissement n en marche. Lunette arrière chauffante Ü en mar‐ che. Climatisation automatique 3 122.

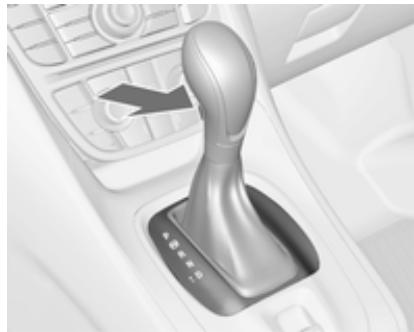

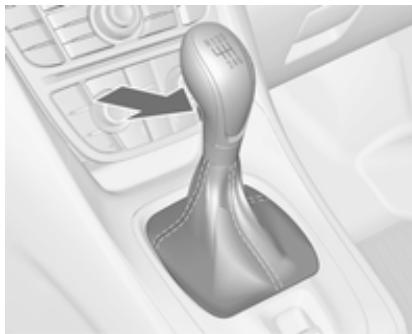

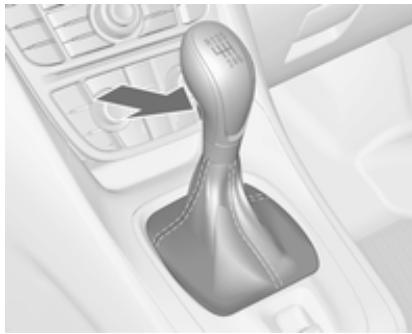

à nouveau ; réessayer de passer la marche arrière. Boîte manuelle 3 138.

■ Tous les rétroviseurs, les vitres, les

éclairages extérieurs et les plaques d'immatriculation doivent être en bon état de marche, propres et dé‐ barrassés de toute neige ou glace. ■ Position correcte des rétroviseurs, des sièges et des ceintures de sé‐ curité 3 29, 3 36, 3 46. ■ Vérifier le fonctionnement du sys‐ tème de freinage à faible vitesse, notamment lorsque les freins sont humides.

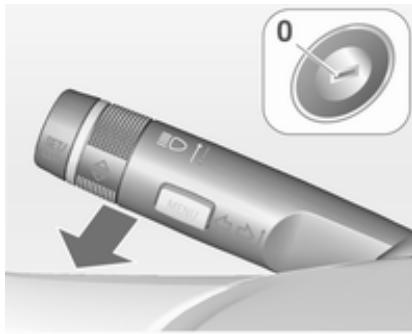

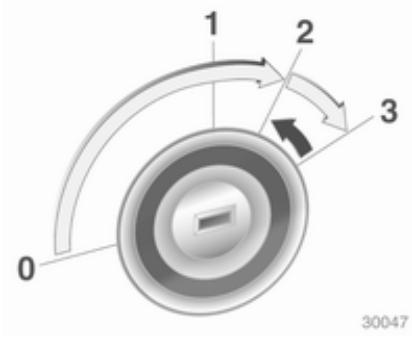

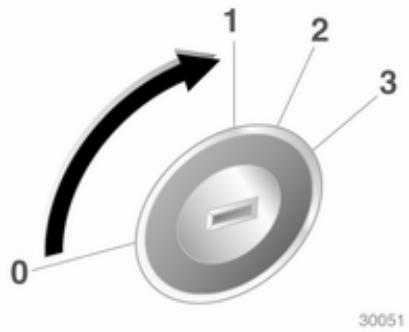

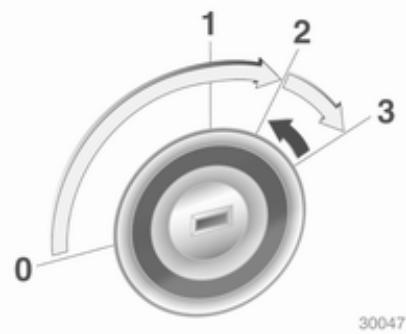

■ Tourner la clé en position 1.

■ Bouger légèrement le volant pour libérer le blocage de la direction. ■ Enfoncer la pédale d'embrayage et la pédale de frein. ■ Boîte automatique en P ou N. ■ Ne pas accélérer. ■ Moteurs diesel : tourner la clé en position 2 pour le préchauffage et attendre que le témoin ! s'étei‐ gne. ■ Tourner la clé en position 3 et la re‐ lâcher.

Démarrage du moteur 3 131.

Sur les véhicules à boîte automati‐ que, la clé ne s'enlève que lorsque le levier sélecteur est en posi‐ tion P. ■ Lorsque le véhicule est sur une route plane ou en côte, engager la première ou mettre le levier sélec‐ teur sur P avant de couper le con‐ tact. Dans une côte, diriger les roues avant à l'opposé de la bor‐ dure du trottoir. Lorsque le véhicule est sur une route plane ou en pente, engager la marche arrière ou mettre le levier sélecteur sur P avant de couper le contact. Diriger les roues avant vers la bordure du trottoir. ■ Verrouiller le véhicule avec le bou‐ ton e de la télécommande radio.

Activer l'alarme antivol 3 27.

■ Ne pas stationner le véhicule audessus d'un sol facilement inflam‐ mable. En effet, le sol pourrait s'en‐ flammer en raison de températures élevées du système d'échappe‐ ment. ■ Fermer les vitres. ■ Le ventilateur de refroidissement du moteur peut se mettre en mar‐ che même si le moteur est arrêté 3 155. ■ À la suite de régimes élevés ou d'une charge élevée du moteur, il convient, pour ménager le turbo‐ compresseur, de faire fonctionner brièvement le moteur à faible charge avant de l'arrêter ou de le faire tourner au ralenti pendant en‐ viron 30 secondes. Clés, serrures 3 19, arrêt du véhicule pour une période prolongée 3 154.

Clés, portes et vitres

Le numéro de clé doit être communi‐ qué lors de la commande des clés de rechange car il s'agit d'un composant du système de blocage du démar‐ rage. Serrures 3 193.

Appuyer sur le bouton pour l'ouvrir.

Pour replier la clé, appuyer d'abord sur le bouton.

Le Car Pass contient toutes les don‐ nées relatives à la sécurité du véhicule et doit être conservé en lieu sûr. Lors d'un passage à l'atelier, les don‐ nées de ce véhicule sont nécessaires pour effectuer certains travaux.

Clés, portes et vitres

■ Surcharge du verrouillage central suite à des manœuvres trop fré‐ quentes, ce qui interrompt l'alimen‐ tation électrique pendant quelques instants ■ Recouvrement des ondes radio par des installations radioélectriques externes plus puissantes Déverrouillage 3 21.

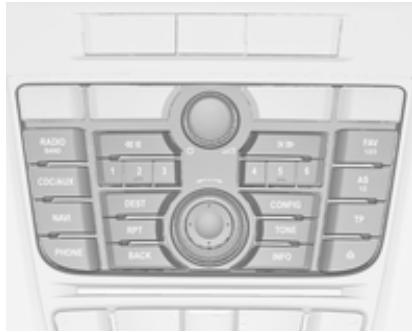

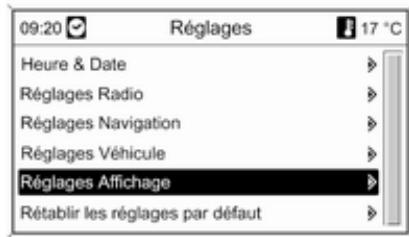

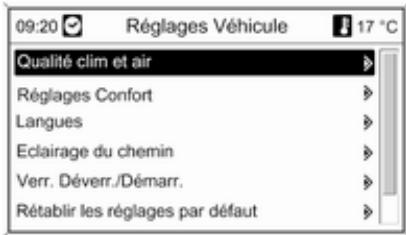

Certains réglages peuvent être chan‐ gés dans le menu Réglages de l'affichage d'informations. Personna‐ lisation du véhicule 3 107.

Remplacement de pile de la télécommande radio

Remplacer la pile dès que la portée commence à se réduire.

Les piles ne doivent pas être jetées avec les ordures ménagères. Elles doivent être recyclées via les centres de collecte appropriés.

Clés, portes et vitres

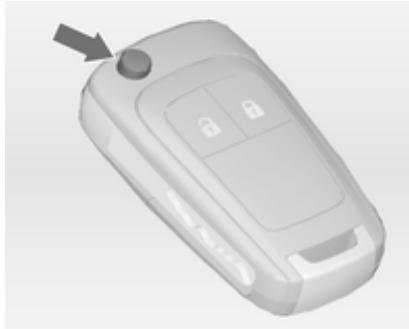

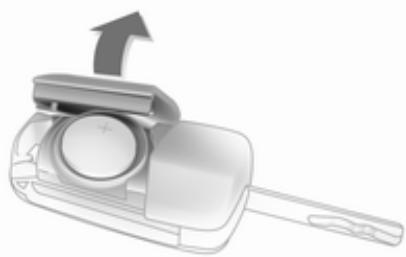

Clé avec panneton rabattable

Sortir la clé et ouvrir l'unité. Rempla‐ cer la pile (type CR 2032) en faisant attention à la position de montage.

Fermer l'unité et la programmer. Clé avec panneton fixe Faire remplacer la pile par un atelier.

Programmation de la télécommande radio

Après avoir remplacé la pile, déver‐ rouiller la porte en insérant la clé dans la serrure de la porte du conducteur.

La télécommande radio sera syn‐ chronisée lorsque le contact est mis.

Une condition préalable est que

Personnalis. par conducteur, ou, se‐ lon le type d'affichage, Personnalisa‐ tion avec télécommande soit activée dans les réglages personnels de l'affichage d'informations. Cela doit être paramétré pour chacune des clés utilisées. Personnalisation du véhicule 3 107.

Il déverrouille et verrouille les portes, le coffre et la trappe à carburant.

La porte est déverrouillée en tirant la poignée intérieure de la porte respec‐ tive. Tirer une nouvelle fois la poignée pour ouvrir la porte. Remarque En cas d'accident avec déploiement d'airbags ou déclenchement des ré‐ tracteurs, le véhicule est automati‐ quement déverrouillé. Remarque Peu de temps après le déverrouil‐ lage à l'aide de la télécommande, les portes se verrouillent automatique‐ ment si aucune d'entre elles n'est ouverte.

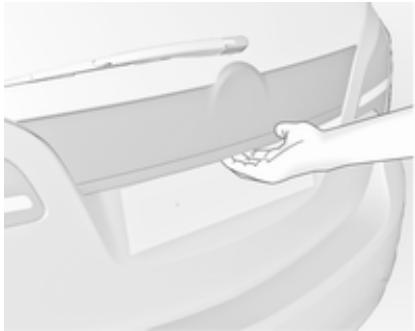

Déverrouillage et ouverture du hayon

■ Pour déverrouiller uniquement la porte du conducteur et la trappe

à carburant, appuyer une seule fois sur le bouton c. Pour déverrouiller toutes les portes et le coffre, ap‐ puyer deux fois sur le bouton c, ou ■ appuyer une fois sur le bouton c pour déverrouiller toutes les portes, le coffre et la trappe à carburant.

Appuyer sur le bouton c quand le con‐ tact est coupé pour déverrouiller tou‐ tes les portes. Le hayon est débloqué et est déverrouillé et ouvert en tou‐ chant le commutateur tactile sous la moulure de hayon.

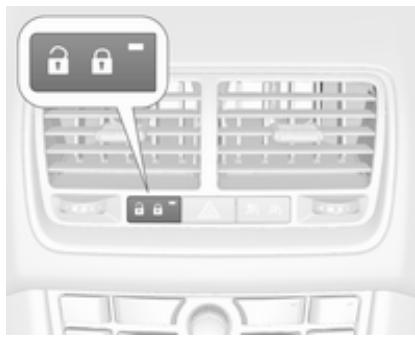

Bouton de verrouillage central

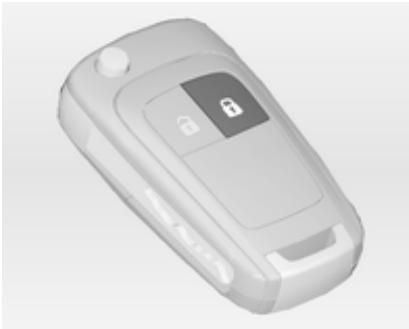

Appuyer sur le bouton e. Si la porte du conducteur n'est pas bien fermée, le verrouillage central ne fonctionnera pas.

Verrouille ou déverrouille toutes les portes, le coffre et la trappe à carbu‐ rant à partir de l'habitacle.

Clés, portes et vitres

Défaillance dans le système de télécommande radio Déverrouillage

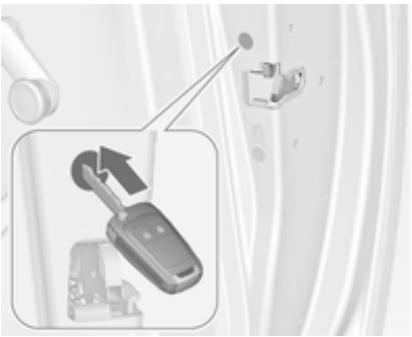

Défaillance du verrouillage central

Appuyer sur le bouton de verrouillage central : les portes sont verrouillées ou déverrouillées. Si les portes sont verrouillées, la LED du bouton est al‐ lumée.

Après un verrouillage via la télécom‐ mande radio, la LED du bouton s'al‐ lume pendant environ 2 minutes.

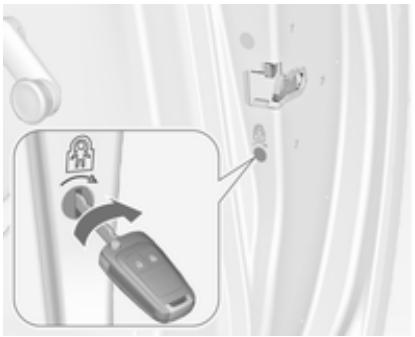

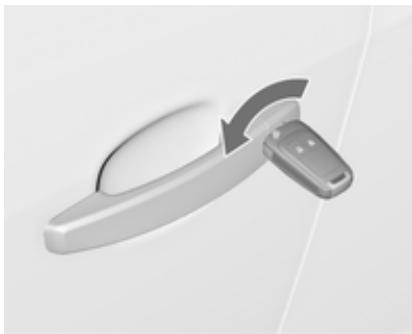

Déverrouiller manuellement la porte du conducteur en tournant la clé dans la serrure. Mettre le contact et ap‐ puyer sur le bouton de verrouillage central pour déverrouiller toutes les portes, le coffre et la trappe à carbu‐ rant. En mettant le contact, le dispo‐ sitif antivol est désactivé 3 27.

Déverrouiller manuellement la porte du conducteur en tournant la clé dans la serrure. Les autres portes peuvent être ouvertes en tirant deux fois la poignée intérieure. Le coffre et la trappe à carburant ne peuvent être ouverts. Pour désactiver le dispositif antivol, mettre le contact 3 27.

Clés, portes et vitres

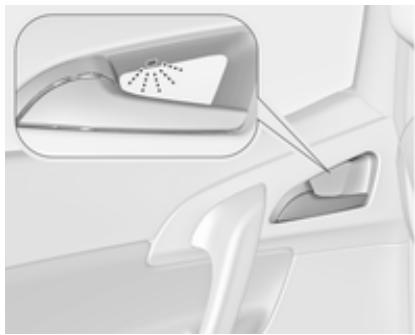

Quand la vitesse du véhicule est in‐ férieure à 4 km/h, une ouverture des portes depuis l'extérieur est possible : ■ l'ouverture d'une des portes depuis l'intérieur ; ■ avoir actionné le bouton de ver‐ rouillage central c.

Le verrouillage automatique n'est actif qu'avec le contact mis. En cas de défaillance du système, ^ s'allume dans le combiné d'instru‐ ments et un signal sonore retentit pour indiquer que les portes arrière ne sont pas verrouillées. Informer les passagers de s'écarter des poignées de porte. S'arrêter immédiatement et activer la sécurité enfants des deux portes ar‐ rière. Si la sécurité enfants est déjà

Clés, portes et vitres activée, d'abord la désactiver, puis l'activer à nouveau. Les LED vertes vont s'éteindre et le signal sonore ar‐ rêtera de retentir dès que les deux sécurités enfants seront activées. Ti‐ rer les poignées intérieures de porte arrière pour vérifier si les portes sont bien verrouillées depuis l'intérieur.

Prendre contact avec un atelier.

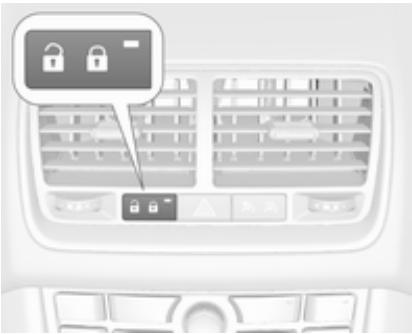

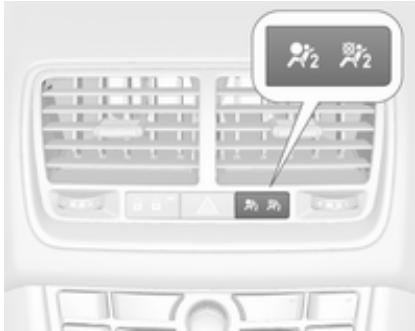

Les portes arrière sont dotées d'une fonctionnalité de verrouillage auto‐ matique 3 24.

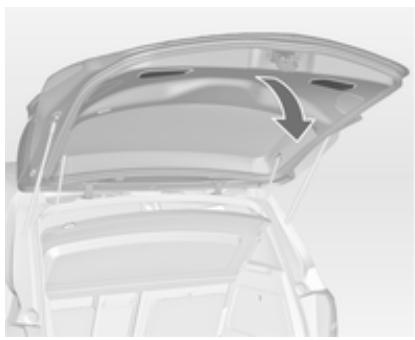

Ne pas toucher le commutateur tac‐ tile sous la moulure lors de la ferme‐ ture pour ne pas procéder à un nou‐ veau déverrouillage du hayon. Verrouillage central 3 21.

Ne roulez pas avec le hayon ou‐ vert ou entrouvert, par exemple lorsque vous transportez des ob‐ jets encombrants, car des gaz d'échappement toxiques, invisi‐ bles et inodores, pourraient péné‐ trer dans le véhicule. Ceux-ci peu‐ vent rendre inconscients et sont mortels.

Clés, portes et vitres

Remarque La pose de certains accessoires lourds sur le hayon peut empêcher qu'il ne reste ouvert.

Sécurité du véhicule

Si le contact est mis, il est nécessaire d'ouvrir et de fermer une fois la porte du conducteur afin que le véhicule puisse être protégé. Un déverrouillage du véhicule désac‐ tive le dispositif antivol mécanique. Cela n'est pas possible avec le bou‐ ton de verrouillage central.

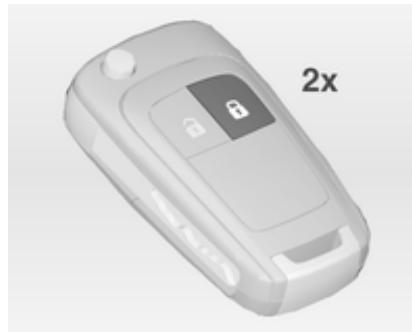

Appuyer deux fois sur le bouton e de la télécommande radio en 10 secon‐ des.

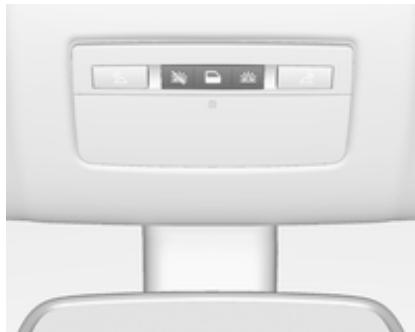

L'alarme antivol comprend un dispo‐ sitif antivol et fonctionne en associa‐ tion avec ce dernier. Il surveille : ■ Portes, hayon et capot ; ■ Allumage.

L'alarme antivol peut uniquement être désactivée en appuyant sur le bou‐ ton c ou en mettant le contact.

Blocage du démarrage

Le système fait partie du contact d'al‐ lumage et vérifie si le véhicule peut être démarré avec la clé utilisée.

Le blocage du démarrage est auto‐ matiquement dès que la clé est enle‐ vée de la serrure de contact d'allu‐ mage.

Si le témoin d clignote avec le con‐ tact mis, le système présente une dé‐ faillance. Il n'est pas possible de dé‐ marrer le moteur. Couper le contact et réessayer de démarrer. Si le témoin continue à clignoter, es‐ sayer de démarrer le moteur en utili‐ sant la clé de réserve et prendre con‐ tact avec un atelier. Remarque Le blocage du démarrage ne ver‐ rouille pas les portes. Toujours ver‐ rouiller les portes en quittant le véhicule et activer l'alarme antivol 3 21, 3 27. Témoin d 3 96. à gauche (L) ou à droite (R). Puis pi‐ voter le bouton de commande pour régler le rétroviseur.

Pour l'enclencher, appuyer sur le bouton Ü.

Le chauffage fonctionne quand le mo‐ teur tourne et est automatiquement arrêté au bout d'un certain temps.

Clés, portes et vitres

Manipuler les lève-vitres électroni‐ ques avec prudence. Risque de blessure, en particulier pour les enfants. Si des enfants se trouvent sur les sièges arrière, enclencher la sé‐ curité enfants du lève-vitre élec‐ tronique. Fermer les vitres en observant bien la zone de fermeture. S'assu‐ rer que rien ne puisse être coincé.

Clés, portes et vitres

Les lève-vitres électriques peuvent être commandés : ■ avec le contact mis ; ■ dans les 10 minutes suivant la cou‐ pure du contact ; ■ dans les 5 minutes suivant l'ouver‐ ture ou la fermeture d'une porte. Après avoir coupé le contact, la com‐ mande des vitres est désactivée dès que le véhicule est verrouillé à l'aide de la télécommande radio.

En enfonçant ou en relevant légère‐ ment le commutateur (jusqu'au pre‐ mier cran) : la vitre monte ou descend tant que le commutateur est actionné.

En enfonçant ou en relevant le com‐ mutateur plus fermement (jusqu'au deuxième cran), puis en le relâchant : la vitre monte ou descend automati‐ quement avec une fonction de pro‐ tection activée. Pour mettre fin au mouvement, actionner à nouveau le commutateur dans la même direction.

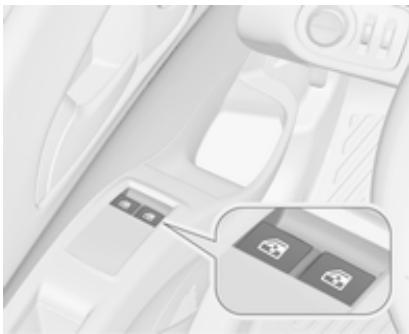

Sécurité enfants pour les vitres arrière

Si la vitre rencontre une résistance à plus de mi-course en cas de ferme‐ ture automatique, elle est immédiate‐ ment stoppée et abaissée.

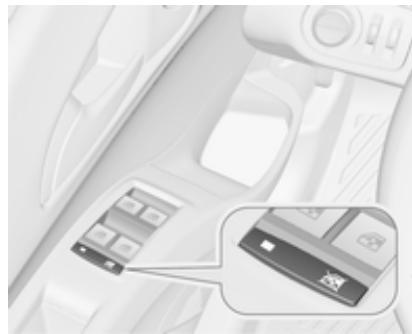

Annulation de la fonction de protection

Manœuvrer le commutateur de la vi‐ tre concernée en l'appuyant pour l'ou‐ vrir ou en le relevant pour la fermer.

En cas de difficulté pour fermer une vitre en raison du givre ou d'une autre cause, tirer et maintenir le commuta‐ teur. La vitre monte sans fonction de protection activée. Pour arrêter le mouvement, relâcher et tirer à nou‐ veau le commutateur.

Appuyer sur le commutateur z pour désactiver les lève-vitres de portes arrière ; la LED s'allume. Pour l'acti‐ vation, appuyer à nouveau sur z.

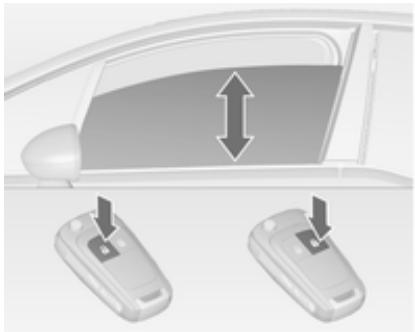

Actionnement des vitres depuis l'extérieur

Les vitres peuvent être manœuvrées

à distance depuis l'extérieur du véhicule.

Clés, portes et vitres

Initialisation des lève-vitres électriques

Enfoncer et maintenir le bouton c pour ouvrir les vitres.

Enfoncer et maintenir le bouton e pour fermer les vitres. Relâcher le bouton pour stopper le mouvement des vitres.

Si les vitres sont manœuvrées fré‐ quemment à de courts intervalles, la commande des vitres est désactivée un certain temps.

à un débranchement de la batterie du véhicule), un message ou un code d'avertissement est affiché sur le cen‐ tre d'information du conducteur. Messages du véhicule 3 102. Activer l'électronique des vitres comme suit : 1. Fermer les portes. 2. Mettre le contact. 3. Tirer le commutateur jusqu'à ce que la vitre soit complètement fer‐ mée et garder le commutateur re‐ levé pendant 2 secondes complé‐ mentaires. 4. Effectuer cette opération pour chaque vitre.

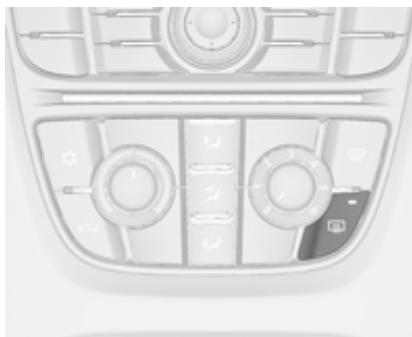

Lunette arrière chauffante

Pour l'enclencher, appuyer sur le bouton Ü.

Le chauffage fonctionne quand le mo‐ teur tourne et est automatiquement arrêté au bout d'un certain temps. Selon le type de moteur, le chauffage de la lunette arrière se déclenche au‐ tomatiquement lors du nettoyage du filtre à particules pour diesel.

Clés, portes et vitres

Les pare-soleil peuvent être abaissés et pivotés latéralement pour éviter les éblouissements. Si les pare-soleil sont équipés de mi‐ roirs de courtoisie, les caches de ces derniers doivent être fermés en rou‐ lant. Un porte-ticket se trouve sur la face arrière du pare-soleil.

Toit ouvrant Ne pas appliquer d'autocollants sur le toit. Ne pas recouvrir le véhicule d'une bâche.

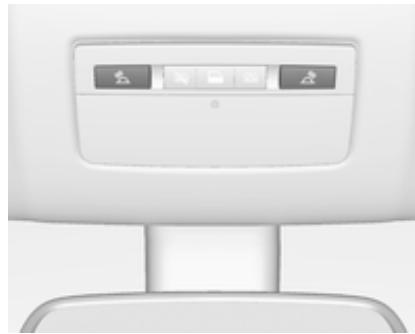

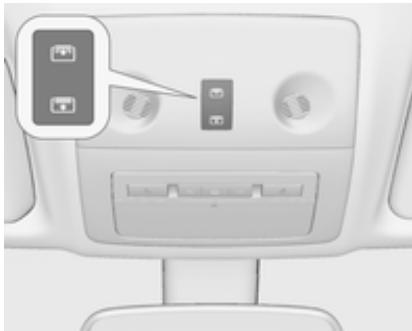

Le store est à commande électrique.

Appuyer sur le bouton G ou H fer‐ mement jusqu'au deuxième cran, puis le relâcher : le store s'ouvre et se ferme automatiquement. Pour mettre fin au mouvement, appuyer à nou‐ veau sur le commutateur.

Si le store rencontre une résistance au cours de la fermeture automati‐ que, il est immédiatement arrêté et rouvert.

Lorsque le commutateur d'allumage est en position 1, il est possible d'ac‐ tionner le store 3 131.

Initialisation du store

Appuyer légèrement sur le bouton

G ou H jusqu'au premier cran : le store s'ouvre ou se ferme tant que le commutateur est actionné.

Si le store ne peut pas être actionné

(p. ex. après que la batterie du véhicule ait été débranchée), activer l'électronique comme suit : ■ Si le store est fermé, garder le com‐ mutateur H légèrement enfoncé jusqu'au premier cran pendant 10 secondes.

Réapprentissage de la fonction de protection

Si le store ne fonctionne pas correc‐ tement après l'initialisation :

1. Ouvrir le store complètement en enfonçant le commutateur G. 2. Relâcher le commutateur, puis enfoncer à nouveau le commuta‐ teur G légèrement jusqu'au pre‐ mier cran pendant environ 30 se‐ condes. Puis fermer le store en gardant le commutateur H en‐ foncé jusqu'à ce que le store soit fermé.

Sièges, systèmes de sécurité

Sièges, systèmes de sécurité

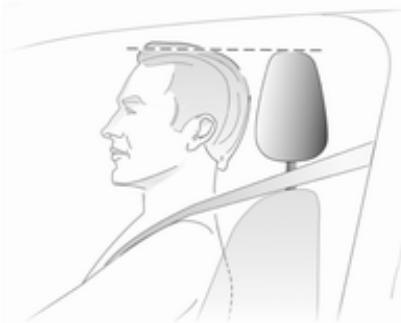

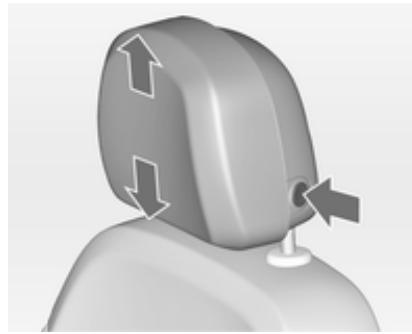

Le bord supérieur de l'appui-tête doit toujours être au niveau du haut de la tête. Si cela s'avérait impossible pour des personnes de très grande taille, l'appui-tête doit être réglé sur la posi‐

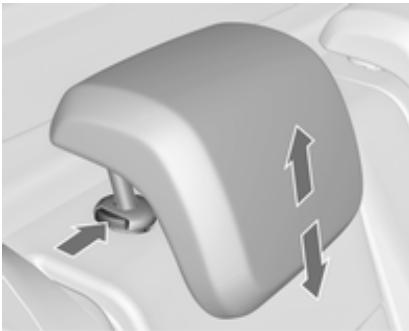

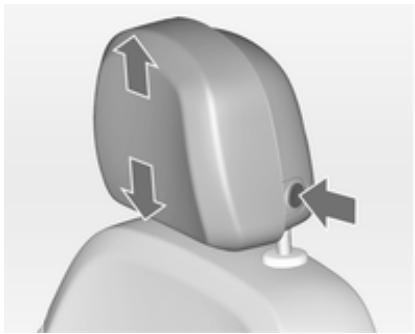

Appuyer sur le bouton, régler la hau‐ teur et encliqueter.

Sièges, systèmes de sécurité

Pour revenir dans sa position la plus arrière, le tirer totalement vers l'avant et le relâcher. Appuis-tête actifs sur les sièges avant En cas de collision arrière, les parties avant des appuis-tête actifs basculent un peu vers l'avant. La tête est ainsi supportée de sorte que le risque de « coup de lapin » est réduit.

Tirer l'appui-tête vers le haut ou ap‐ puyer sur les deux loquets pour le dé‐ verrouiller et abaisser l'appui-tête.

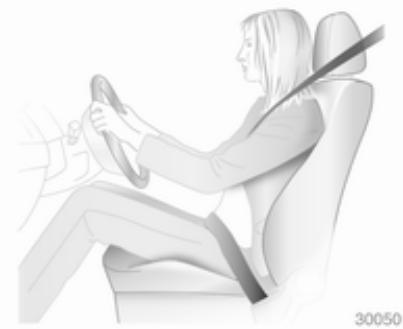

■ S'asseoir avec les fesses aussi près que possible du dossier. Ajus‐ ter la distance entre le siège et les pédales de sorte que les jambes

Sièges, systèmes de sécurité

Régler la hauteur de siège suffi‐ samment haut que pour disposer d'un champ de vision claire de tous les côtés et de tous les instruments. Respecter un écartement d'au moins une main entre la tête et le cadre du toit. Vos cuisses doivent reposer légèrement sur le siège sans s'y enfoncer. Régler les appuie-tête 3 35. Réglage de la hauteur des ceintu‐ res de sécurité 3 46.

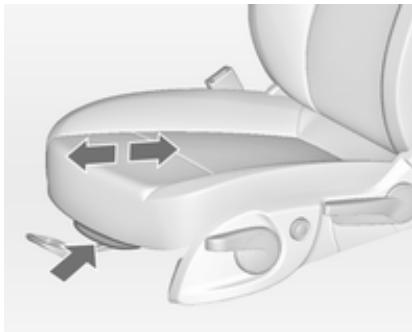

■ Régler l'appui-cuisses de manière

à respecter une distance d'environ deux largeurs de doigt entre le bord du siège et le creux du genou. ■ Régler le soutien lombaire de ma‐ nière à épouser la forme naturelle de la colonne vertébrale.

Ne pas s'asseoir à moins de 25 cm du volant afin de permettre un dé‐ ploiement sûr de l'airbag.

Ne jamais régler les sièges en rou‐ lant. Ils pourraient se déplacer de manière incontrôlée.

Tirer la poignée, déplacer le siège et relâcher la poignée.

Tirer la manette et déplacer l'appuicuisses.

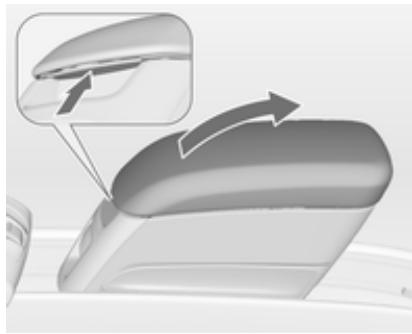

L'accoudoir comporte un espace de rangement.

Espace de rangement 3 61.

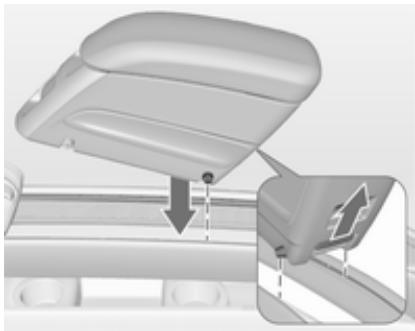

Appuyer sur le bouton arrière et intro‐ duire les broches de guidage arrière dans les rails de guidage supérieurs.

Relâcher le bouton.

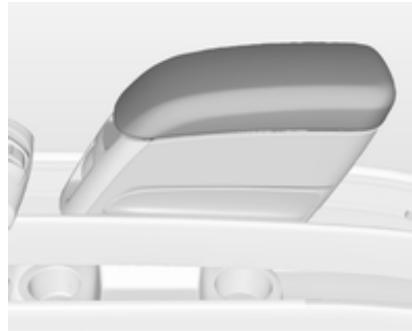

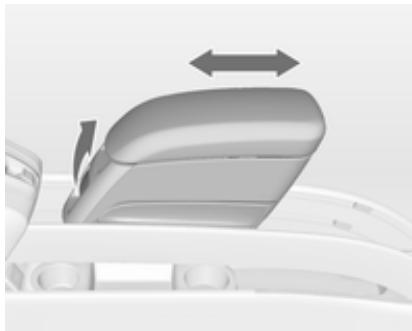

Déplacement de l'accoudoir

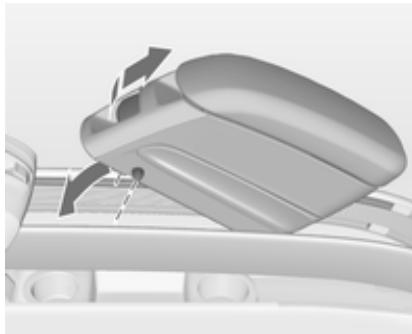

Abaisser l'avant de l'accoudoir. Tirer fermement la poignée avant et intro‐ duire les broches de guidage avant dans les rails de guidage supérieurs.

Relâcher la poignée. Déplacer l'ac‐ coudoir jusqu'à ce qu'il s'engage de manière audible. Remarque Poser l'accoudoir dans la direction indiquée sur l'illustration. Sinon il ne s'engagera pas correctement.

Tirer légèrement sur la poignée avant et déplacer l'accoudoir dans la posi‐ tion souhaitée. Relâcher la poignée.

Déplacer l'accoudoir jusqu'à ce qu'il s'engage de manière audible. Si un porte-gobelets est installé sur le rail de guidage inférieur, s'assurer que le cadre du porte-gobelets est en position initiale.

Sièges, systèmes de sécurité

Remarque Si un poids trop important est placé sur l'accoudoir, il peut se déverrouil‐ ler. Le déplacement peut alors s'ef‐ fectuer plus difficilement. Soulever légèrement l'accoudoir pour le ver‐ rouiller à nouveau.

Le chauffage des sièges n'est pos‐ sible qu'avec le moteur en marche.

Ne jamais régler les sièges en rou‐ lant. Ils pourraient se déplacer de manière incontrôlée.

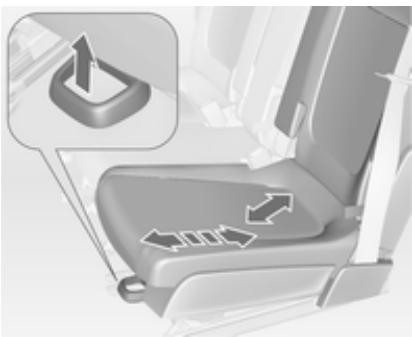

Tirer la poignée, faire glisser la poi‐ gnée, relâcher la poignée et laisser le siège s'encliqueter.

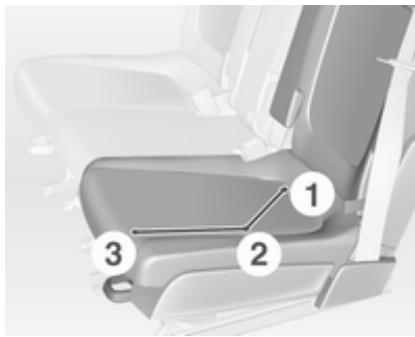

Configuration flexible de sièges

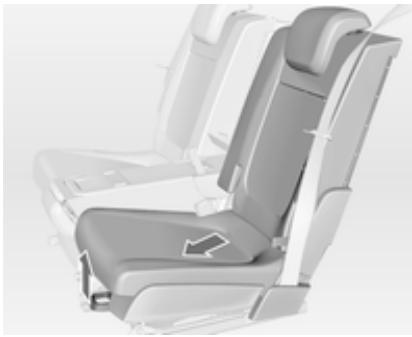

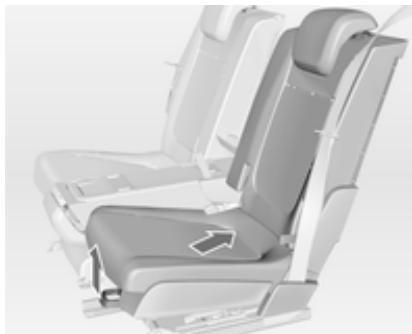

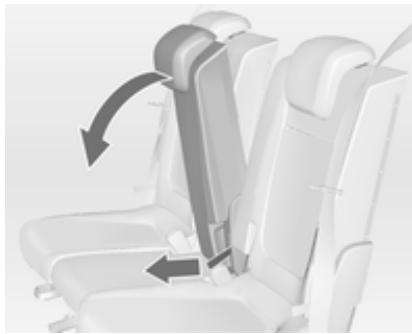

Déplacement des sièges en position 1

La rangée de sièges arrière peut être configurée en deux sièges procurant un espace d'assise maximum en po‐ sition 1 ou en trois sièges en position

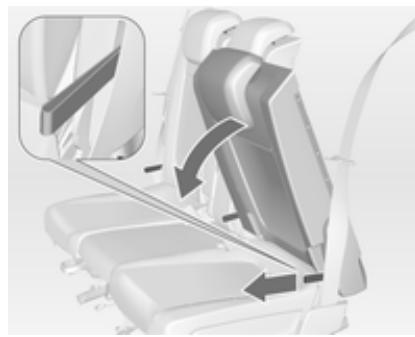

2. En position 1, le siège central est abaissé. Les sièges extérieurs peuvent être avancés en position 3.

Tirer la sangle et rabattre le siège central.

Sièges, systèmes de sécurité

Tirer la poignée et coulisser le siège transversalement vers l'arrière en po‐ sition 1. Le siège est automatique‐ ment guidé vers l'intérieur. Relâcher la poignée et laisser le siège s'encli‐ queter en position.

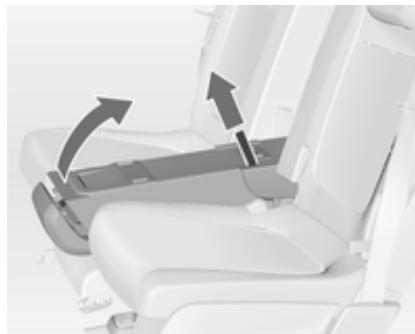

Détacher l'accoudoir avant de monter le dossier arrière central. Accoudoir 3 39. Pose de l'adaptateur

Tirer la sangle et rabattre le siège central 3 41.

Tirer la sangle et relever le siège cen‐ tral.

Le siège central ne peut pas être uti‐ lisé si les sièges extérieurs ont été déplacés vers l'avant en position 3.

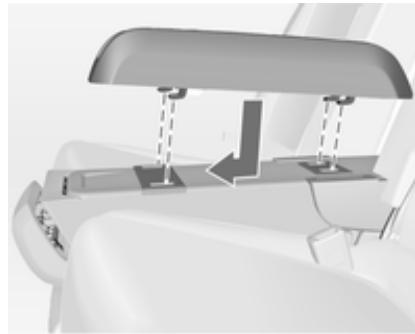

Introduire les crochets de l'adaptateur dans les logements au dos du siège et pousser l'adaptateur vers l'avant.

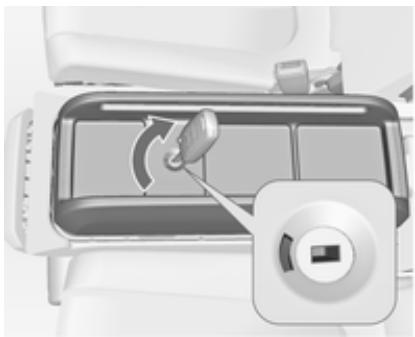

Verrouiller l'adaptateur en tourner la clé de contact dans la serrure dans le sens horaire. L'adaptateur est correc‐ tement verrouillé quand le repère vert est visible. Monter l'accoudoir ou le porte-gobe‐ lets sur l'adaptateur. Accoudoir 3 39, porte-gobelets 3 58.

Dépose de l'adaptateur

à leur place. Le risque de blessure est ainsi sensiblement réduit.

Sièges, systèmes de sécurité

9 Attention Boucler la ceinture de sécurité avant chaque déplacement. Les personnes non attachées mettent en danger tous les occu‐ pants du véhicule, en plus d'euxmêmes. Les ceintures de sécurité sont con‐ çues pour n'être utilisées que par une seule personne à la fois. Elles ne con‐ viennent pas à des personnes de taille inférieure à 150 cm. Système de sécurité pour enfant 3 52. Vérifier régulièrement toutes les par‐ ties du système de ceinture pour s'as‐ surer qu'elles fonctionnent bien et qu'elles ne sont pas endommagées. Faire remplacer les pièces endom‐ magées. Après un accident, faire remplacer les ceintures et les rétrac‐ teurs de ceinture déclenchés dans un atelier.

S'assurer que les ceintures ne sont pas coincées ni endommagées par des chaussures ou des objets tran‐ chants. Empêcher que des saletés ne pénètrent dans les rétracteurs de ceinture. Rappel de ceinture de sécurité X 3 91.

Les ceintures de sécurité des sièges avant sont tendues en cas de collision avant et arrière d'une certaine gravité.

Une manipulation incorrecte (p. ex. la dépose ou la pose des ceintures) peut déclencher les ré‐ tracteurs de ceinture.

Le déclenchement des rétracteurs de ceinture est indiqué par un témoin v qui est allumé continuellement

3 91. Faire remplacer les rétracteurs de ceinture déclenchés par un atelier. Les rétracteurs de ceinture ne se dé‐ clenchent qu'une seule fois. Remarque Ne pas fixer ou installer d'accessoi‐ res ou d'autres objets qui peuvent interférer avec le fonctionnement des rétracteurs de ceinture. Ne pas apporter de changement aux com‐ posants des rétracteurs de ceinture car cela annulerait l'homologation du véhicule.

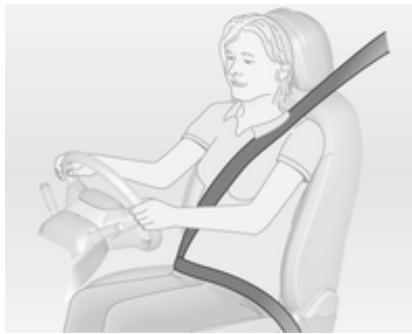

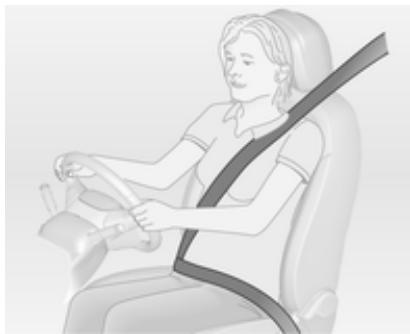

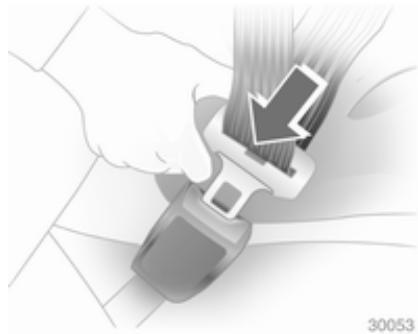

Bouclage de la ceinture de sécurité

Le port de vêtements larges ou épais gêne la position tendue de la ceinture.

Ne pas placer d'objets, comme un sac à main ou un téléphone portable, en‐ tre la ceinture et le corps. Tirer la ceinture hors de l'enrouleur, la guider sur le corps sans la vriller et insérer le verrou plat dans la serrure. En roulant, tendre régulièrement la sangle abdominale en tirant sur la sangle thoracique. Rappel de ceinture de sécurité 3 91.

Ne pas faire passer la ceinture sur des objets durs ou fragiles dans les poches des vêtements. 2. Appuyer sur le bouton. 3. Régler la hauteur et encliqueter.

Sièges, systèmes de sécurité

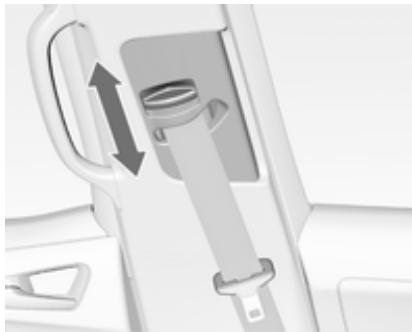

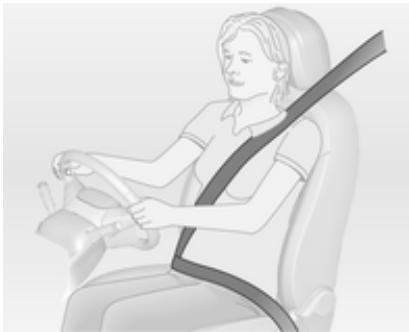

Elle ne doit pas passer sur le cou ou le haut du bras. Ne pas procéder au réglage en rou‐ lant.

Pour détacher la ceinture, appuyer sur le bouton rouge de la serrure.

Ceinture de sécurité des sièges arrière

Le siège central arrière est doté d'une ceinture de sécurité à trois points. Tirer les verrous plats de la fixation de ceinture dans le toit.

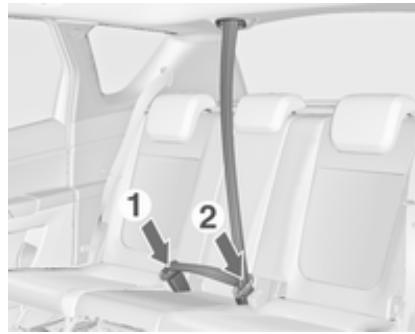

Encliqueter le verrou plat inférieur dans la serrure droite (1) du siège central. Enlever le verrou plat supé‐ rieur de sa fixation, guider la ceinture

(sans la vriller) au-dessus de l'épaule et de la zone abdominale et l'encli‐ queter dans la serrure gauche (2) du siège central. Pour enlever la ceinture de sécurité, appuyer d'abord sur le bouton de la serrure gauche (2) et retirer le verrou plat supérieur. Appuyer ensuite sur le bouton de la serrure droite (1) et en‐ lever le verrou plat inférieur. La cein‐ ture de sécurité s'enroule automati‐ quement.

Sièges, systèmes de sécurité

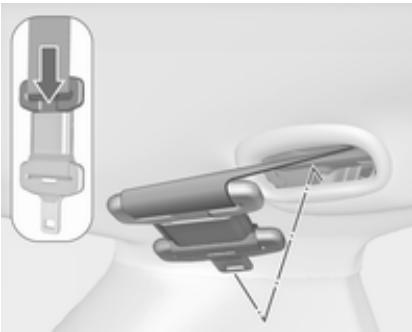

L'introduire dans la fixation de cein‐ ture de sécurité dans le toit, avec le verrou plat inférieur tourné vers l'avant.

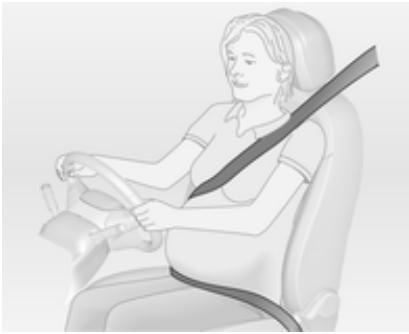

Utilisation de la ceinture de sécurité pendant la grossesse

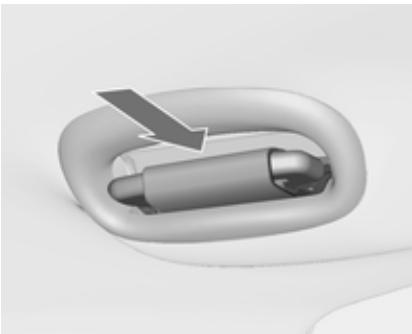

Pousser le verrou plat supérieur dans la fixation. Replier les verrous plats assemblés contre la sangle de cein‐ ture.

Le système d'airbags comporte une série de systèmes individuels en fonction de l'étendue de l'équipe‐ ment. Une fois déclenché, les airbags se déploient en quelques millisecondes. Il se dégonfle si rapidement que cela passe souvent inaperçu pendant la collision.

En cas de manipulation non con‐ forme, les systèmes d'airbags peuvent se déclencher en explo‐ sant.

Dans la zone de la console centrale se trouve l'électronique de com‐ mande des systèmes d'airbags et de rétracteurs de ceinture. Ne ranger aucun objet magnétique à cet en‐ droit.

Ne pas coller d'autocollant sur les recouvrements des airbags et ne pas les recouvrir d'autres matériaux. Chaque airbag ne peut être déclen‐ ché qu'une seule fois. Faire rempla‐ cer les airbags déclenchés par un atelier. En outre, il peut être néces‐ saire de faire remplacer le volant, le tableau de bord, des pièces de gar‐ nissage, les joints de portes, les poi‐ gnées et les sièges. Ne pas apporter de changement au système d'airbag car cela annulerait l'homologation du véhicule. Les gaz chauds qui s'échappent quand les airbags se déploient peu‐ vent occasionner des brûlures. Témoin v des systèmes d'airbags 3 91.

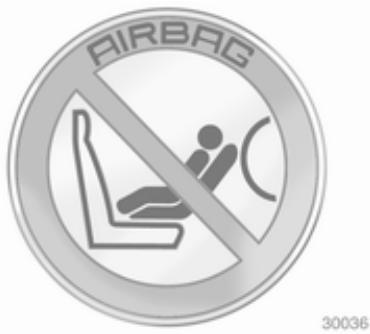

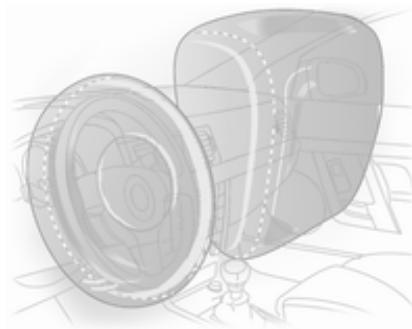

Le système d'airbag avant se déclen‐ che en cas de collision frontale d'une certaine gravité. Le contact doit être mis.

Sièges, systèmes de sécurité

Poser la ceinture de sécurité de la manière correcte et la boucler de manière sûre. C'est indispensable pour que la protection de l'airbag soit efficace.

Le système d'airbags rideaux se com‐ pose d'un airbag dans chaque dos‐ sier de siège avant. Ils sont recon‐ naissables à l'inscription AIRBAG.

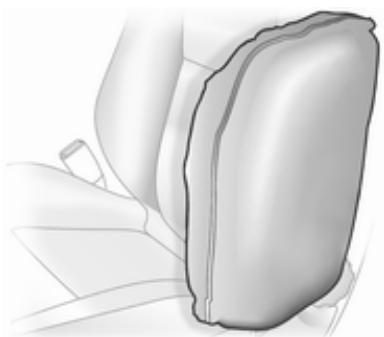

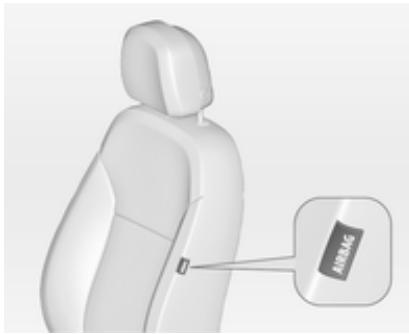

Le système d'airbag latéral se déclen‐ che en cas de collision latérale d'une certaine gravité. Le contact doit être mis.

Ne placer aucune partie du corps ni objet dans la zone de déploie‐ ment de l'airbag. Remarque N'utiliser que des housses de pro‐ tection de siège qui sont homolo‐ guées pour le véhicule. Ne pas cou‐ vrir les airbags.

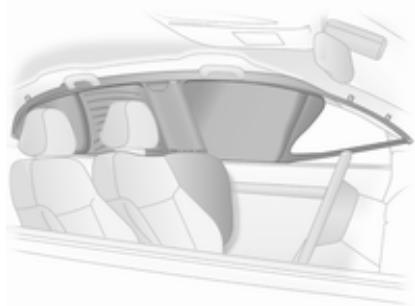

Système d'airbag rideau

Les patères dans les poignées de cadre de toit peuvent uniquement servir à accrocher des vêtements légers, sans cintre. Ne garder au‐ cun objet dans ces vêtements.

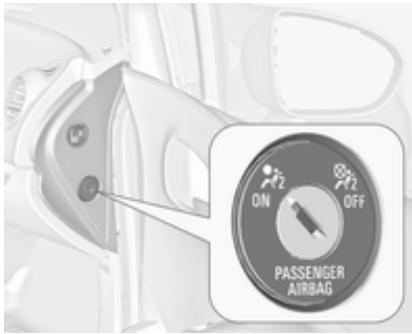

Le système d'airbag de passager avant peut être désactivé via un com‐ mutateur à clé situé sur le côté droit de la planche de bord.

Un système de sécurité pour enfant peut être installé en conformité avec le ta‐ bleau Emplacements de montage d'un système de sécurité pour enfant 3 54. Le siège de passager avant ne peut pas être occupé par une personne adulte. V = l'airbag de passager avant est activé. Il ne faut pas monter de système de sécurité pour en‐ fants.

Sièges, systèmes de sécurité

Risque de blessure mortelle pour un adulte quand l'airbag pour pas‐ sager avant est désactivé.

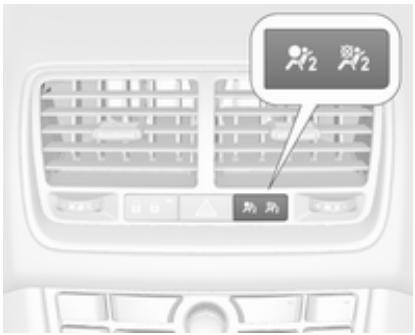

Tant que le témoin V est allumé, le système d'airbag pour passager avant se gonflera en cas de collision.

Si les deux témoins sont allumés en même temps, le système présente une défaillance. Le statut du système est indéterminé et personne n'est au‐ torisé à occuper le siège de passager avant. Prendre immédiatement con‐ tact avec un atelier.

Prendre immédiatement contact avec un atelier si aucun des deux témoins n'est allumé. Ne changer de mode que si le véhicule est à l'arrêt avec le contact coupé. L'état reste le même jusqu'au pro‐ chain changement. Témoin de désactivation d'airbag 3 92.

Systèmes de sécurité pour enfant

Nous vous recommandons l'utilisa‐ tion du système de sécurité pour en‐ fants Opel car il a été spécialement conçu pour votre véhicule. Quand un système de sécurité pour enfant est employé, faire attention aux instructions de montage et d'uti‐ lisation qui suivent ainsi qu'à celles fournies avec le système de sécurité pour enfant. Toujours se plier aux réglementations locales ou nationales. Dans certains pays, l'utilisation de systèmes de sé‐ curité pour enfant est interdite sur cer‐ tains sièges.

Sièges, systèmes de sécurité

9 Attention Lors de l'utilisation d'un système de sécurité pour enfant sur le siège du passager avant, les sys‐ tèmes d'airbags du siège de pas‐ sager avant doivent être désacti‐ vés ; si ce n'est pas le cas, le dé‐ clenchement des airbags entraîne un risque de blessure mortelle pour l'enfant. Ceci est particulièrement vrai si un système de sécurité pour enfant dos à la route est utilisé sur le siège du passager avant.

Sélection du système adéquat

Les sièges arrière sont l'emplace‐ ment le plus pratique pour installer un système de sécurité pour enfant.

Les enfants devraient voyager aussi longtemps que possible avec le dos à la route. En cas d'accident, ceci as‐ sure que moins de contraintes sollici‐ tent la colonne vertébrale de l'enfant, toujours très fragile.

Les enfants âgés de moins de

12 ans qui ont une taille inférieure à 150 cm ne sont autorisés à voyager que dans un système de sécurité adapté à l'enfant. Les systèmes de sécurité qui conviennent sont ceux qui satisfont aux normes CEE 44-03 ou CEE 44-04. Comme une position correcte de la ceinture est rarement possible avec un enfant de taille infé‐ rieure à 150 cm, nous vous recom‐ mandons vivement d'utiliser un sys‐ tème de sécurité pour enfants adé‐ quat, même si cela n'est plus légale‐ ment obligatoire au vu de l'âge de l'enfant. S'assurer que le système de sécurité pour enfant à installer est compatible avec le type de véhicule. S'assurer que la position de montage du système de sécurité pour enfant dans le véhicule est correcte. Ne laisser les enfants monter et des‐ cendre du véhicule que du côté op‐ posé au trafic.

Quand le système de sécurité pour enfant n'est pas employé, attacher le siège avec une ceinture de sécurité ou l'enlever du véhicule.

Ne pas coller d'objets sur les systè‐ mes de sécurité pour enfant et ne pas les recouvrir d'autres matériaux. Il faut remplacer les systèmes de sé‐ curité pour enfant qui ont subi des contraintes dans un accident.

Sièges, systèmes de sécurité

Sur le siège du passager avant

Sur les sièges arrière

Catégorie de poids et classe d'âge airbag activé airbag désactivé extérieurs

Sur le siège arrière central

Groupe 0 : jusqu'à 10 kg ou environ 10 mois

4 = Uniquement les sièges extérieurs sont en position 1 ou 2, 3 41. U = Valable universellement en combinaison avec ceinture de sécurité à trois points. X = Pas de système de sécurité pour enfant autorisé dans cette catégorie de poids et classe d'âge. 1

Possibilités autorisées de fixation de système de sécurité pour enfant ISOFIX Catégorie de poids

Catégorie de taille Fixation passager avant

Sur les sièges arrière Sur le siège arrière extérieurs central

Groupe 0 : jusqu'à 10 kg

= Convient pour les systèmes de sécurité ISOFIX des catégories « Spécifique au véhicule », « Usage restreint » ou

« Semi-universel ». Le système de sécurité ISOFIX doit être homologué pour le type de véhicule spécifique. IUF = Convient aux systèmes de sécurité ISOFIX pour enfant face à la route de la catégorie universelle homologuée pour une utilisation dans cette catégorie de poids. X = Pas de système de sécurité ISOFIX pour enfant homologué dans cette catégorie de poids.

Catégorie de taille ISOFIX et siège pour info

= Système de sécurité pour enfant face à la route pour des enfants de taille maximale dans la catégorie de poids de 9 à 18 kg.

B - ISO/F2 = Système de sécurité pour enfant face à la route pour des enfants plus petits dans la catégorie de poids de 9 à 18 kg. B1 - ISO/F2X = Système de sécurité pour enfant face à la route pour des enfants plus petits dans la catégorie de poids de 9 à 18 kg. C - ISO/R3 = Système de sécurité pour enfant dos à la route pour des enfants de taille maximale dans la catégorie de poids jusqu'à 13 kg. D - ISO/R2 = Système de sécurité pour enfant dos à la route pour des enfants plus petits dans la catégorie de poids jusqu'à 13 kg. E - ISO/R1 = Système de sécurité pour enfant dos à la route pour de jeunes enfants dans la catégorie de poids jusqu'à 13 kg.

Sièges, systèmes de sécurité

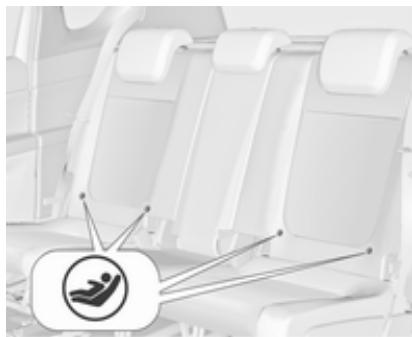

Systèmes de sécurité pour enfant Isofix

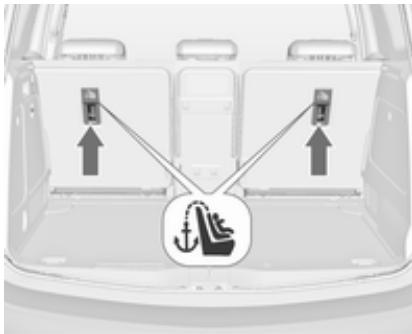

Systèmes de sécurité pour enfant Top-Tether

Les anneaux de fixation Top-Tether sont signalés par le symbole : d'un siège pour enfant.

Fixer les systèmes de sécurité pour enfant ISOFIX homologués pour le véhicule aux étriers de fixation

ISOFIX. Les positions des systèmes de sécurité pour enfant ISOFIX spé‐ cifiques au véhicule sont indiquées par IL dans le tableau. Les étriers de fixation ISOFIX sont si‐ gnalés par une étiquette sur le dos‐ sier.

En plus de la fixation ISOFIX, atta‐ cher la sangle Top-Tether aux an‐ neaux de fixation Top-Tether. La san‐ gle doit alors passer entre les deux ti‐ ges de guidage de l'appui-tête.

Les positions des systèmes de sécu‐ rité pour enfant ISOFIX de catégorie universelle sont indiquées par IUF dans le tableau.

Informations sur le chargement ... 77

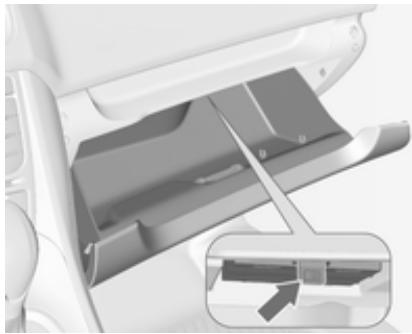

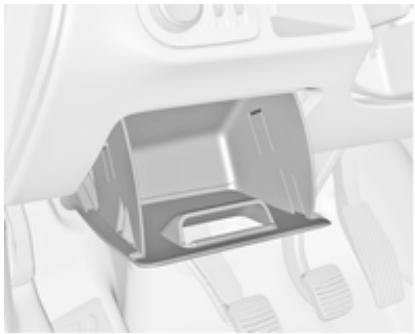

La boîte à gants est équipée d'un porte-stylo et d'un range-monnaie.

À l'intérieur de la boîte à gants, le Ma‐ nuel d'utilisation dispose d'un com‐ partiment spécifique. Tirer la patte pour ouvrir le compartiment. En roulant, la boîte à gants doit rester fermée.

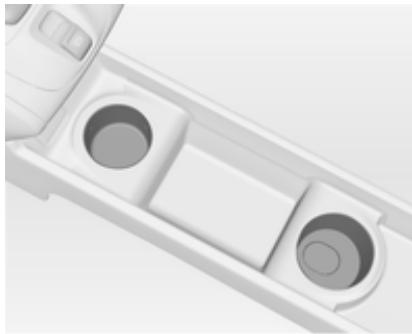

Les porte-gobelets se trouvent dans la console centrale.

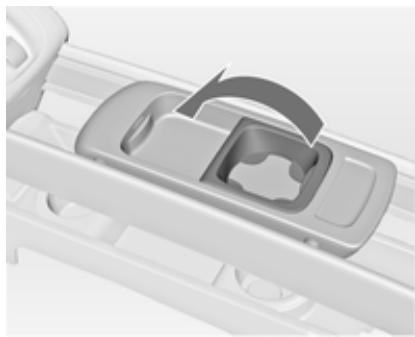

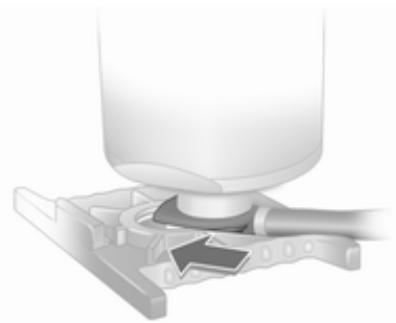

Porte-gobelets amovible

Un porte-gobelets peut être fixé aux rails de guidage supérieurs ou infé‐ rieurs de la console avant.

Sinon l'accoudoir et le porte-gobelets pourraient être en‐ dommagés lors de leur déplacement l'un au-dessus de l'autre. Accoudoir 3 39.

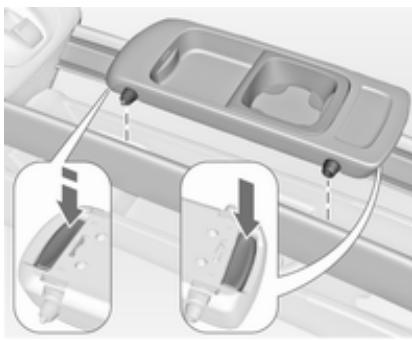

Enfoncer les boutons à l'avant et à l'arrière et introduire les broches de guidage dans les rails de guidage su‐ périeurs ou inférieurs. Le bouton avant doit être enfoncé fermement. Relâcher les boutons et déplacer le porte-gobelets jusqu'à ce qu'il s'en‐ gage de manière audible.

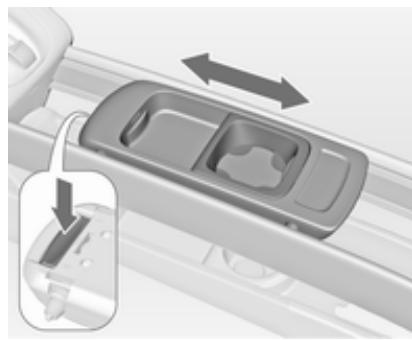

Appuyer légèrement sur le bouton avant et déplacer le porte-gobelets vers la position désirée. Relâcher le bouton et déplacer le porte-gobelets jusqu'à ce qu'il s'engage de manière audible.

Poser le porte-gobelet dans la direc‐ tion indiquée sur l'illustration. Sinon il ne s'engagera pas correctement.

Dépose du porte-gobelets

Enfoncer les boutons à l'avant et à l'arrière et enlever le porte-gobelets. Le bouton avant doit être enfoncé fer‐ mement. Le porte-gobelets peut également être installé sur le siège central ar‐ rière rabattu 3 43.

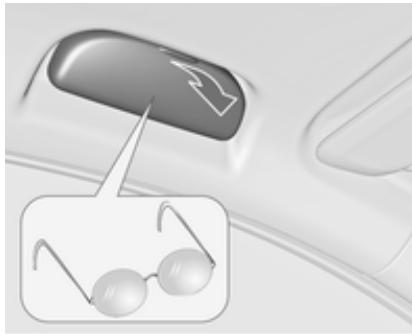

Rangement pour lunettes de soleil

Basculer vers le bas et ouvrir.

Ne pas y ranger d’objets lourds.

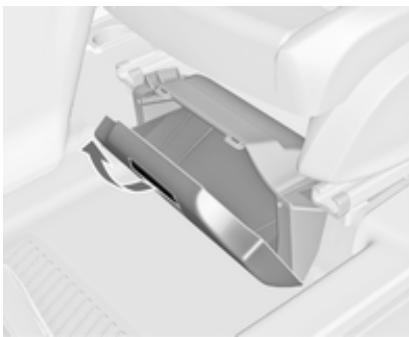

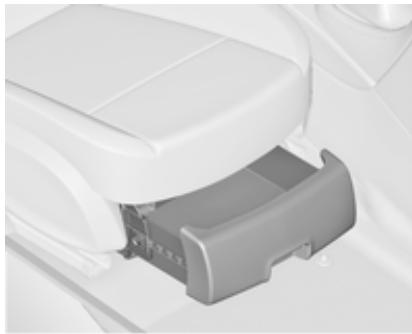

Vide-poches sous le siège

Lever le tiroir sur le bord et tirer pour l'ouvrir. Charge maximale : 3 kg. Pour fermer, repousser le tiroir et l'encli‐ queter.

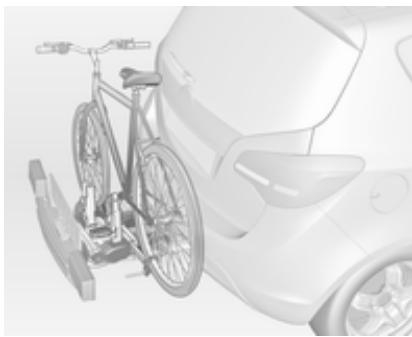

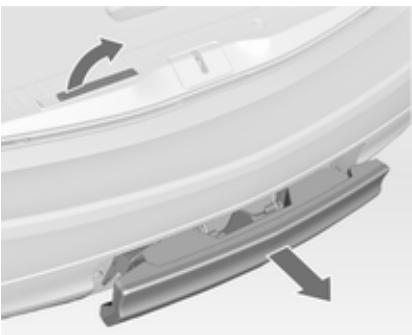

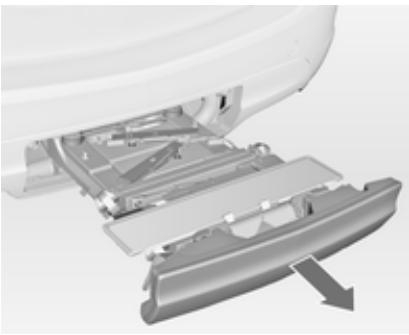

Il faut veiller à ce que les vélos ne comportent pas d'objets susceptibles de se détacher pendant le transport.

La charge maximale autorisée sur le système de transport arrière est de 40 kg. La charge maximale par vélo est de 20 kg. S'il n'est pas utilisé, le système de transport peut être rétracté dans le plancher du véhicule.

Aucun personne ne peut rester dans la zone d'extension du sys‐ tème de transport arrière, risque de blessures.

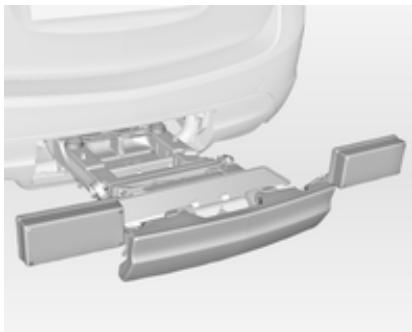

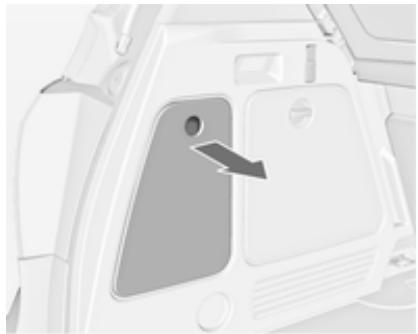

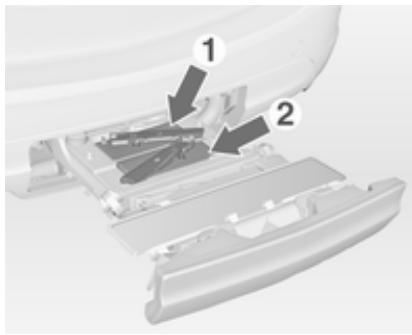

Commencer par sortir de leur loge‐ ment le feu arrière rangé à l'arrière (1), puis celui rangé à l'avant (2).

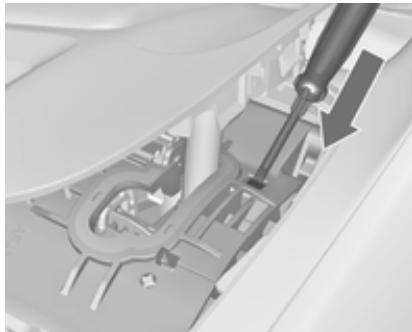

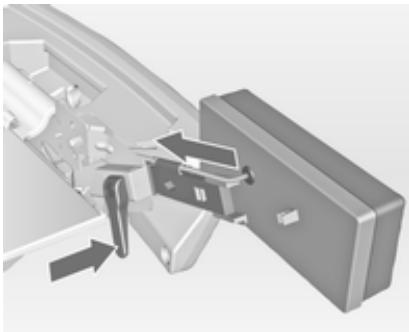

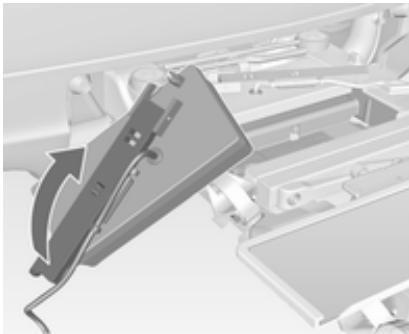

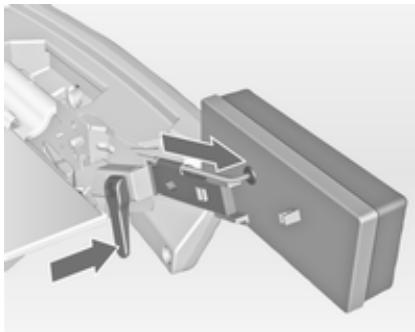

Abaisser le levier de blocage et pous‐ ser le support d'ampoules dans le dis‐ positif de retenue jusqu'à la butée. Effectuer cette procédure pour les deux feux arrière.

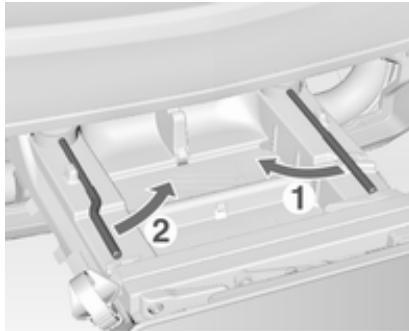

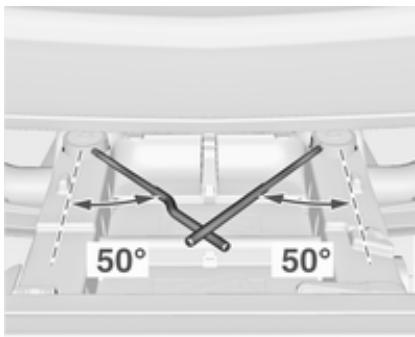

Verrouillage du système de transport arrière

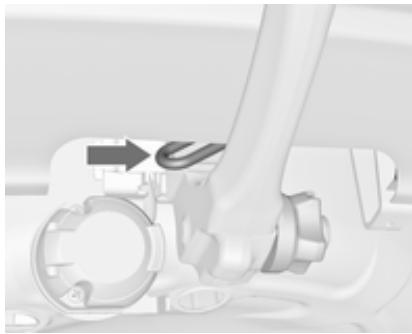

Vérifier les positions du câble et du feu pour s'assurer de leur montage correct et de leur bonne fixation.

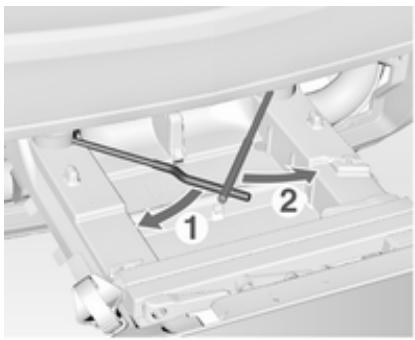

Pivoter d'abord la poignée de ver‐ rouillage droite (1), puis celle de gau‐ che (2), jusqu'à ce qu'une résistance soit ressentie.

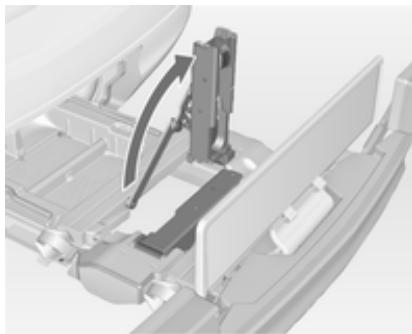

Déploiement des logements de manivelle de pédale

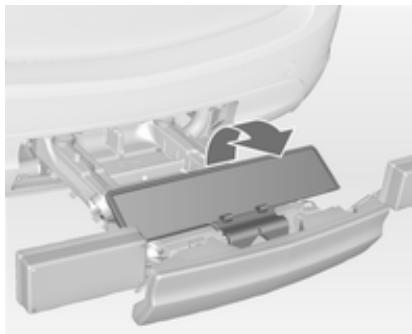

Déplier le support de plaque d'imma‐ triculation.

Fixer la plaque d'immatriculation avant la première utilisation du sys‐ tème de transport arrière.

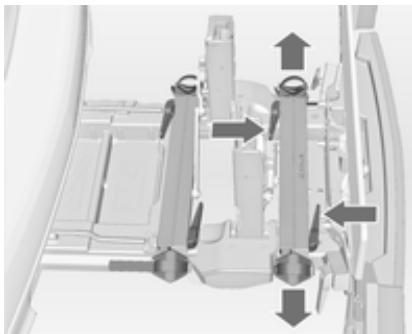

Déployer un ou les deux logements de manivelle de pédale vers le haut jusqu'à ce que le support diagonal se verrouille.

Appuyer sur la manette de déblocage de sangle et l'enlever. Appuyer sur la manette de déblocage et sortir les logements de roue.

Le vélo avant doit avoir sa roue avant du côté gauche. Le vélo arrière doit avoir sa roue avant du côté droit.

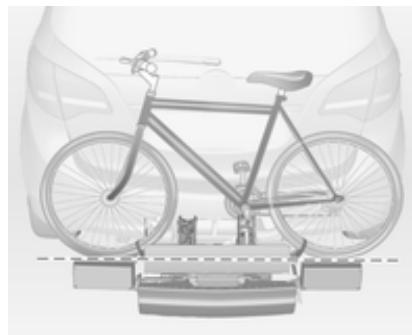

Fixation d'un vélo sur le système de transport arrière

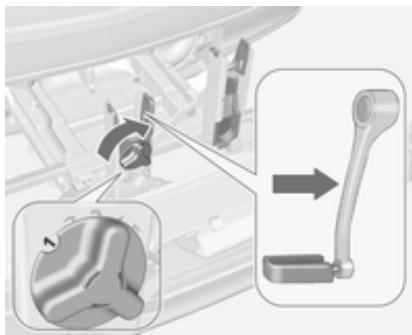

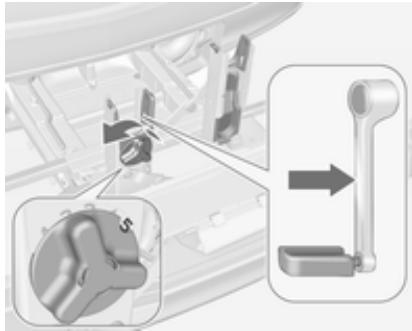

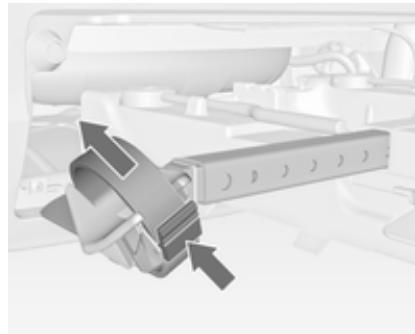

Grâce au levier rotatif du logement de manivelle de pédale, adapter grossiè‐ rement l'ensemble réglable pour ma‐ nivelle au débordement de la mani‐ velle de pédale.

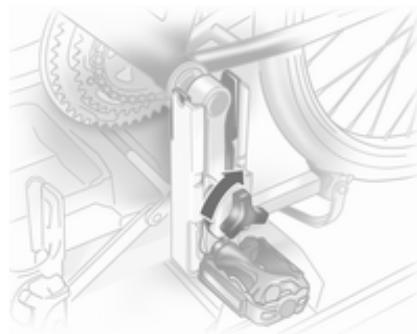

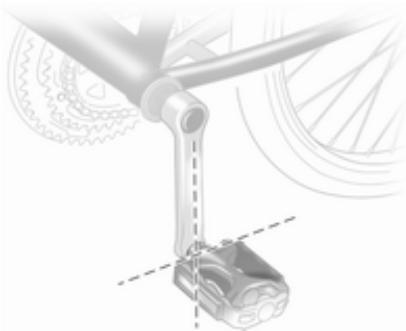

Si le vélo a des manivelles de pédale qui sont droites, dévisser complète‐ ment l'unité de pédalier (position 5).

Si le vélo a des manivelles de pédale qui sont courbées, visser l'unité de pédalier au maximum (position 1).

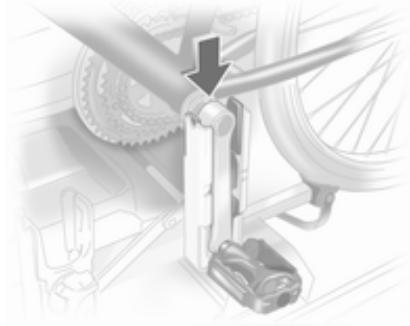

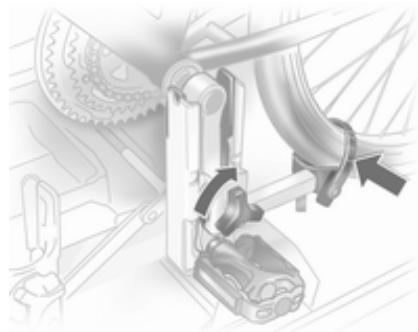

Placer le vélo. La manivelle de pédale doit alors être positionnée dans l'ou‐ verture du logement pour manivelle, comme illustré.

Fixer la manivelle en tournant la vis de serrage sur la fixation de mani‐ velle.

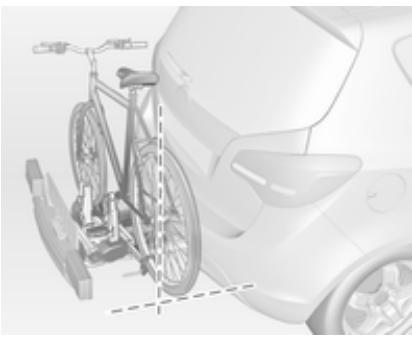

Disposer les logements de roue de sorte que le vélo soit plus ou moins horizontal. La distance entre les pé‐ dales et le hayon doit alors être d'au moins 5 cm.

Les deux pneus du vélo doivent se trouver dans les logements de roue.

S'assurer que la pédale ne touche pas la surface du système de transport arrière. Sinon, le péda‐ lier peut être endommagé pendant le transport.

Si deux vélos se gênent mutuelle‐ ment, leur position relative peut être modifiée en ajustant les logements de roue et le levier rotatif du logement de manivelle de pédale jusqu'à ce que les vélos ne se touchent plus. S'as‐ surer que l'écartement par rapport au véhicule est suffisant.

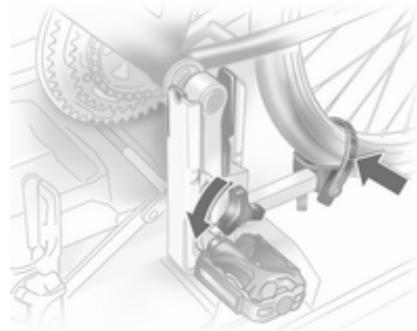

Serrer la vis de blocage de la fixation de pédalier au maximum.

Attacher les deux roues du vélo dans leur logement à l'aide des sangles. Vérifier que le vélo est bien fixé. Les réglages des logements de roue et du levier rotatif de logement de ma‐ nivelle de pédale devraient être notés et conservés pour chaque vélo. Un préréglage correct facilitera le mon‐ tage ultérieur du vélo.

Détacher les sangles des deux pneus du vélo.

Maintenir le vélo, desserrer la vis de fixation de pédalier, puis soulever la fixation de pédalier pour l'enlever.

Rangement du système de transport arrière

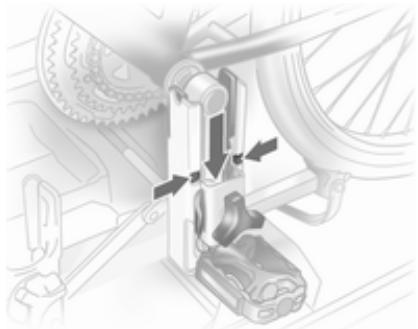

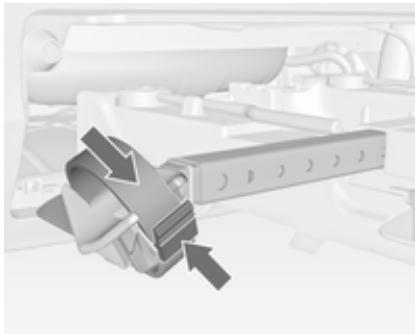

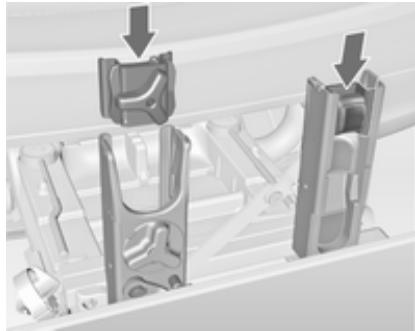

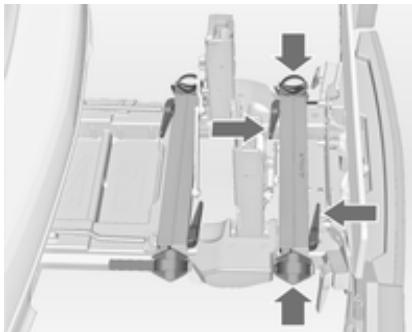

Pousser les fixations de pédalier dans les logements, comme montré sur l'illustration.

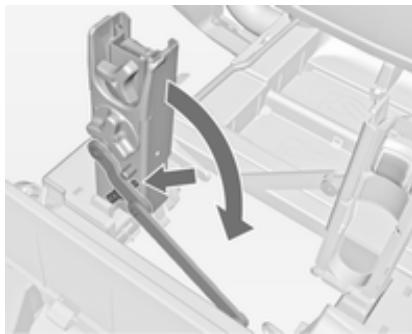

Désencliqueter le levier de verrouil‐ lage du support diagonal et rabattre les deux logements de manivelle de pédale.

Risque de coincement Enlever la plaque d'immatriculation et replier le support de plaque d'imma‐ triculation.

Replier les supports d'ampoules au dos des feux arrière.

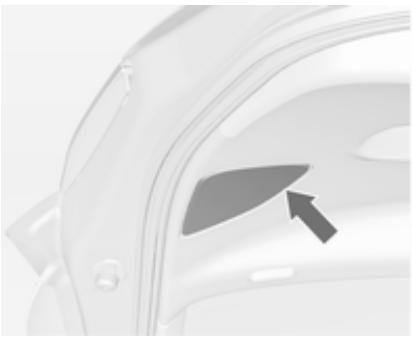

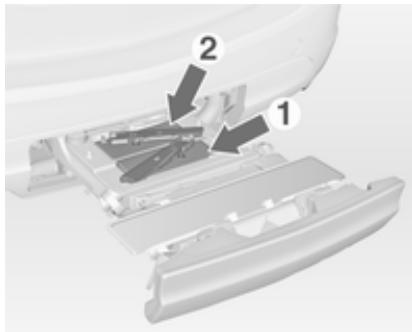

Placer d'abord le feu arrière situé à l'avant (1), puis celui situé à l'arrière (2) dans les logements et les enfon‐ cer aussi bas que possible. Pousser les câbles au maximum dans tous les guides pour éviter de les endomma‐ ger.

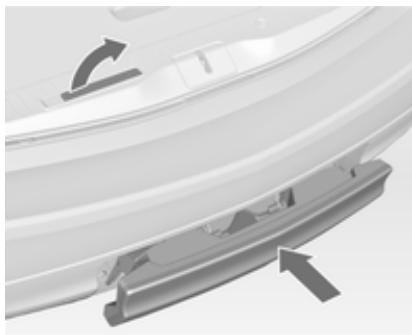

Relever la manette de déblocage et pousser le système dans le parechocs jusqu'à ce qu'il se verrouille. La manette de déblocage doit revenir dans sa position de départ.

Si le système ne peut pas être cor‐ rectement engagé, prendre con‐ tact avec un atelier.

être rabattue et abaissée individuel‐ lement pour augmenter le volume du coffre.

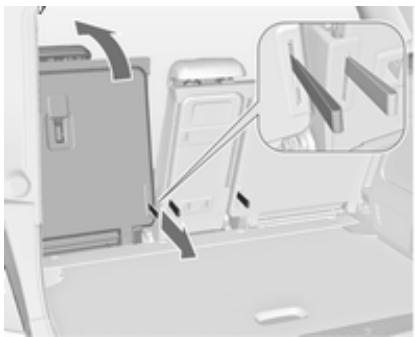

Ne pas rabattre les dossiers de siège extérieurs quand les sièges sont en position intérieure. Les sièges pourraient être endomma‐ gés.

Si nécessaire, enlever le cache-bagages 3 72. Abaisser les appuis-tête en appuyant sur les deux loquets.

Ne pas ranger d'objets sous ou derrière les sièges. Les objets peuvent être endommagés et em‐ pêcher le verrouillage correct des rails de guidage.

Un espace de chargement totalement plat peut être obtenu si les dossiers des sièges arrière sont rabattus.

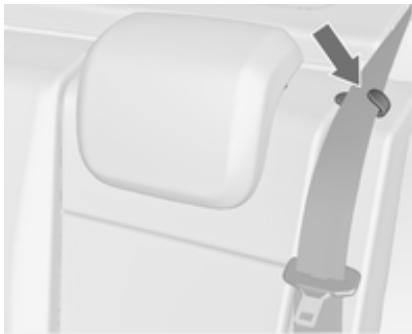

Sortir la ceinture de sécurité de l'atta‐ che de maintien sur le dossier.

Tirer la poignée sur la face avant du dossier et rabattre le dossier sur l'as‐ sise du siège. Le siège s'abaisse au‐ tomatiquement.

Les dossiers peuvent également être rabattus depuis le coffre.

Rangement dégât au chargement ou au véhicule en cas de freinage brus‐ que ou de collision.

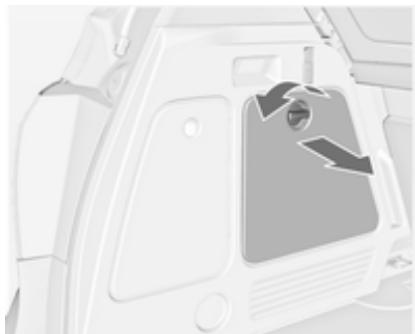

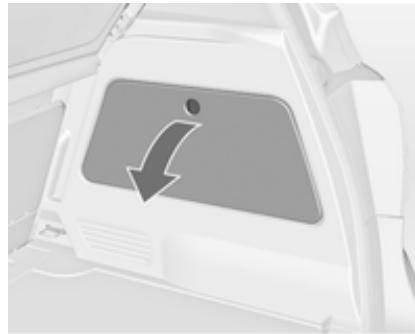

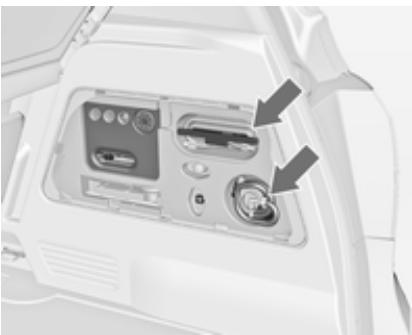

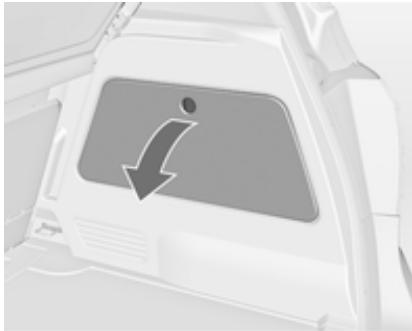

Rangement à l'arrière Le côté gauche du coffre est doté d'un espace de rangement.

Tirer la poignée sur la face arrière du dossier et rabattre le dossier.

Pour relever les dossiers, tirer la poi‐ gnée et soulever les dossiers jus‐ qu'en position verticale jusqu'à ce qu'ils se verrouillent de manière audi‐ ble.

Ne jamais conduire la voiture si les dossiers ne sont pas correctement verrouillés en position car cela ac‐ croît le risque de blessure ou de

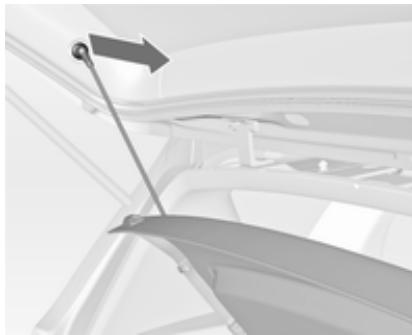

Décrocher les sangles de retenue du hayon.

Tourner la fermeture dans le sens antihoraire et abaisser le couvercle.

Ne pas poser d'objets sur le cachebagages.

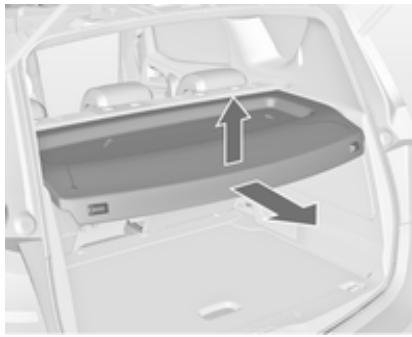

Soulever le cache sur l'arrière et le pousser vers le haut sur l'avant. Enlever le cache.

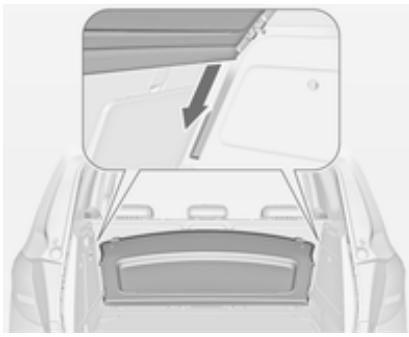

Rangement du cache-bagages

Décrocher les sangles de retenue du hayon.

Soulever le cache sur l'arrière et le pousser vers le haut hors des guides latéraux à l'avant.

Ranger le cache derrière les sièges arrière.

Montage du cache-bagages

Engager le cache-bagages dans les guides latéraux et le rabattre. Accro‐ cher les sangles de retenue au hayon.

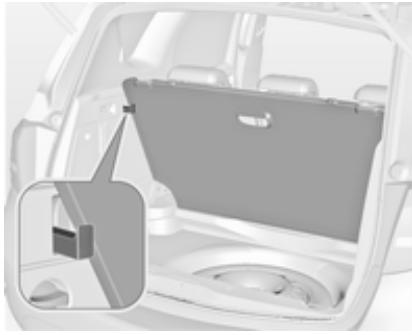

Recouvrement des rangements dans le plancher arrière

Le couvercle de plancher arrière peut

être soulevé. Le replier et soulever légèrement le cache-bagages.

■ dans les ouvertures supérieures du coffre. Pour l'enlever, soulever le plancher de chargement à l'aide du logement et le tirer vers l'arrière. Pour le placer, pousser le plancher de chargement vers l'avant dans le guide correspondant, puis l'abaisser.

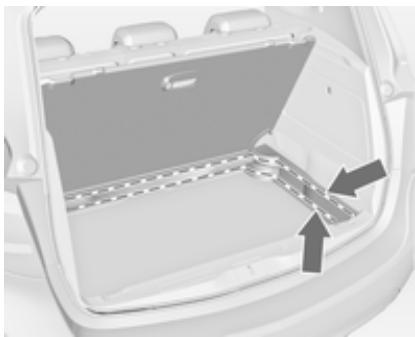

En position supérieure, ce double plancher de chargement peut résister

à une charge maximale de 100 kg. En position inférieure, ce double plan‐ cher de chargement peut résister à la charge admissible.

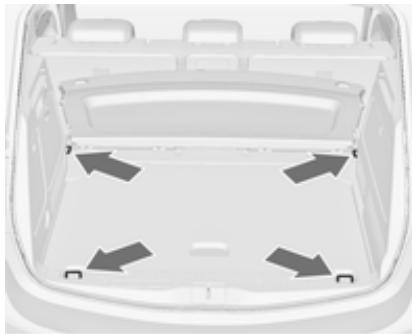

Les anneaux d'arrimage servent à sé‐ curiser les objets pour éviter qu'ils ne glissent, par exemple avec des san‐ gles de serrage ou le filet à bagages.

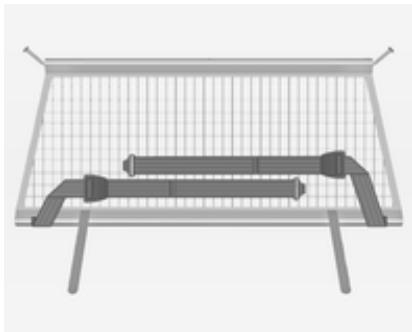

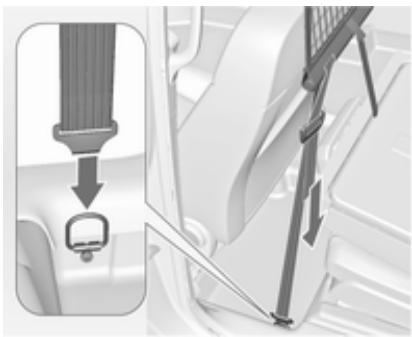

Le filet de sécurité peut être installé derrière les sièges avant.

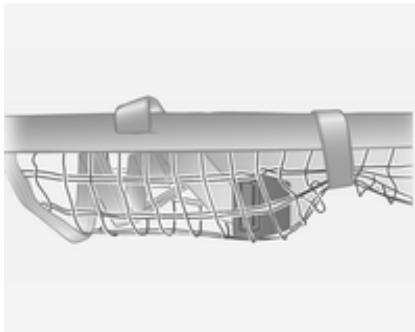

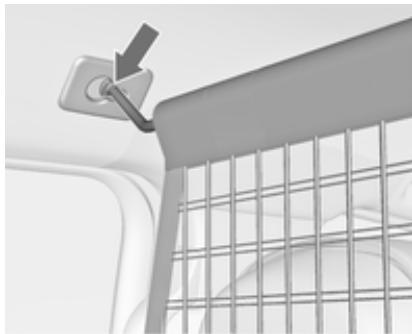

Le cadre de toit est doté de deux ou‐ vertures de montage : suspendre la barre du filet d'un côté, pousser vers l'avant et encliqueter. Étendre la barre, suspendre l'autre côté, pous‐ ser vers l'avant et encliqueter.

Enrouler vers le bas la barre supé‐ rieure du filet, en dépassant légère‐ ment la moitié. Poser la barre supérieure du filet audessus des sangles de serrage à côté de la barre inférieure du filet. Les cro‐ chets de la barre supérieure du filet doivent alors être dirigés à l'opposé de la barre inférieure du filet.

Ne pas poser d'objets lourds sur la tablette rabattable.

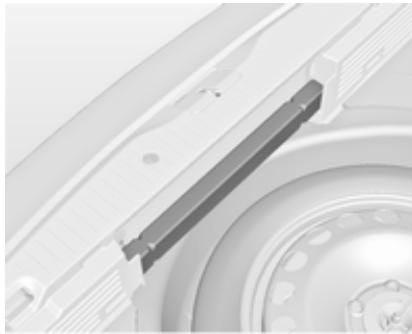

Triangle de présignalisation

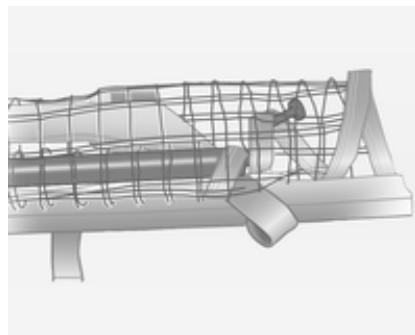

Attacher la bande Velcro en la serrant autour du filet au niveau des disposi‐ tifs de réglage de longueur. Les dis‐ positifs de réglage de longueur et les barres du filet doivent être posés à plat l'un à côté de l'autre. Ranger le filet de sécurité dans l'es‐ pace compris entre le double plan‐ cher de chargement du coffre. Cache de rangement dans le plancher ar‐ rière 3 73.

Située dans les dossiers des sièges avant.

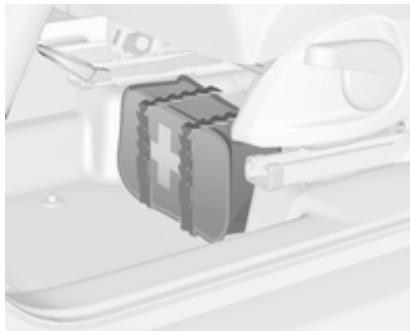

Ranger la trousse de secours et le gi‐ let de sécurité réfléchissant sous le siège du conducteur à l'aide des san‐ gles.

Ranger le triangle de présignalisation dans l'espace à l'arrière du coffre.

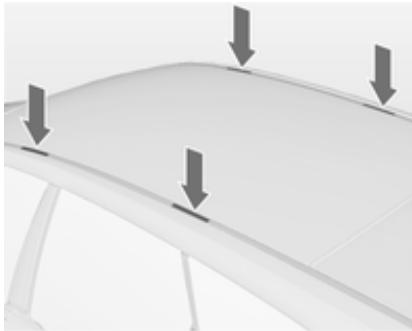

Pour des raisons de sécurité et pour éviter d’endommager le toit, nous vous recommandons d’utiliser le sys‐ tème de galerie de toit homologué pour votre véhicule. Respecter les instructions de mon‐ tage et ôter la galerie de toit si elle n’est pas utilisée. Selon le véhicule, une boîte peut être présente sous le siège du conduc‐ teur. Tirer la poignée et rabattre le couvercle. Charge maximale : 1,5 kg.

Enlever le cache présent au niveau de chaque point de fixation.

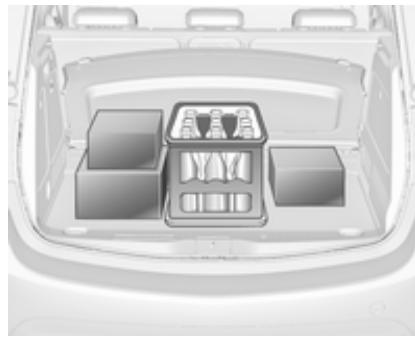

■ Attacher les objets avec des san‐ gles de serrage fixées aux anneaux d'arrimage 3 74.

■ Utiliser le crochet sur la paroi laté‐ rale gauche du coffre pour accro‐ cher les sacoches. Sortir le crochet.

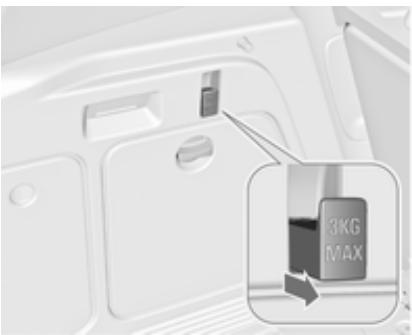

Charge maximale : 3 kg. ■ Arrimer les objets dans le coffre pour éviter qu'ils ne glissent. ■ En cas de transport d’objets dans le coffre, les dossiers des sièges ar‐ rière ne peuvent pas être inclinés vers l’avant. ■ Le chargement ne doit pas dépas‐ ser le bord supérieur des dossiers. ■ Ne placer aucun objet sur le cachebagages, ni sur le tableau de bord. Ne pas recouvrir le capteur sur le haut du tableau de bord.

Veiller à ce que le chargement

à bord du véhicule soit solidement arrimé. Sans quoi, des objets pourraient se trouver projetés dans l'habitacle, provoquant des blessures ou des dégâts au char‐ gement ou au véhicule. ■ La charge utile est la différence en‐ tre le poids total autorisé en charge (voir plaquette signalétique 3 202) et le poids à vide selon norme CE. Pour calculer le poids à vide, saisir les données de votre véhicule indi‐ quées dans le tableau des poids au début de ce manuel.

Le poids à vide selon CE inclut le poids du conducteur (68 kg), des bagages (7 kg) et tous les liquides

(réservoir rempli à 90%). Les équipements et accessoires en option augmentent le poids à vide. ■ La charge sur le toit augmente la sensibilité au vent latéral du véhicule et altère la tenue de route du fait de l’élévation du centre de gravité du véhicule. Répartir la charge de manière uniforme et l’ar‐ rimer fermement avec des sangles afin qu’elle ne glisse pas. Adapter la pression des pneus et la vitesse du véhicule à l’état de charge. Con‐ trôler régulièrement les fixations et les resserrer. La charge admissible sur le toit est de 60 kg. La masse sur le toit est la somme des masses de la galerie de toit et de la charge.

Instruments et commandes

Instruments et commandes

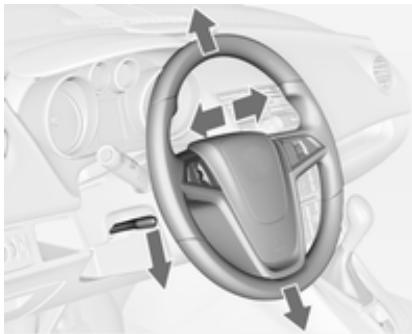

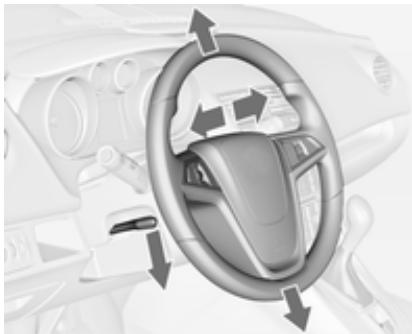

Débloquer le levier, régler le volant puis bloquer le levier et vérifier qu'il est bien verrouillé. Ne régler le volant que lorsque le véhicule est arrêté et la direction dé‐ bloquée.

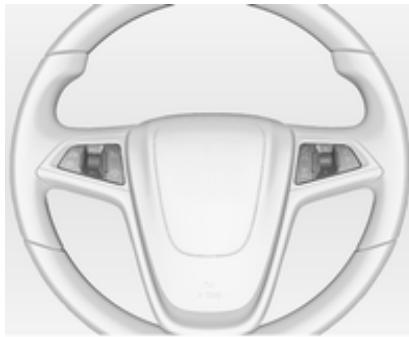

L'Infotainment System, le régulateur de vitesse et un téléphone mobile connecté peuvent être commandés

à partir du volant. Des informations complémentaires sont disponibles dans le manuel de l'Infotainment System. Régulateur de vitesse 3 143.

Instruments et commandes

Instruments et commandes

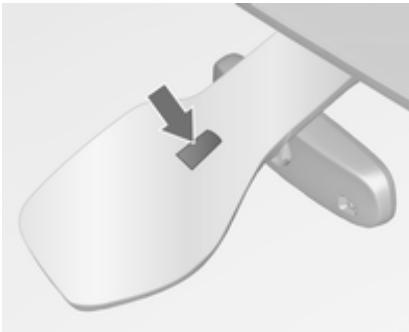

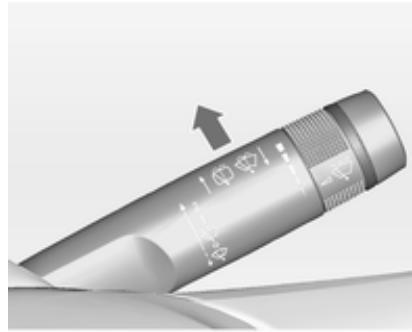

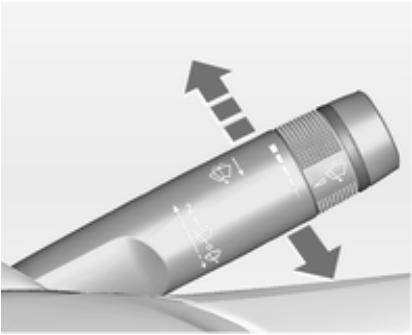

Essuie-glace / lave-glace avant

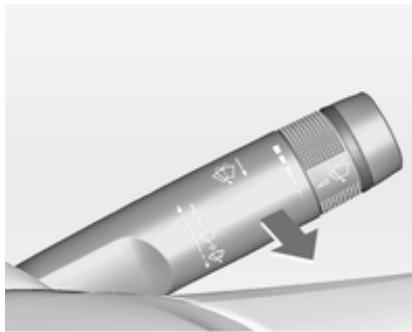

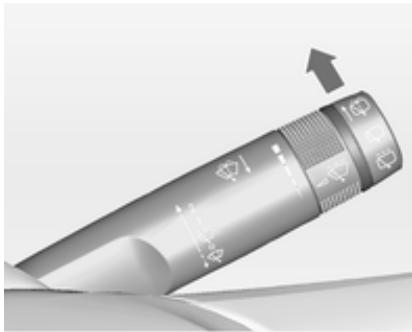

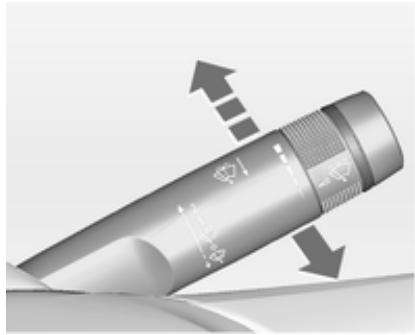

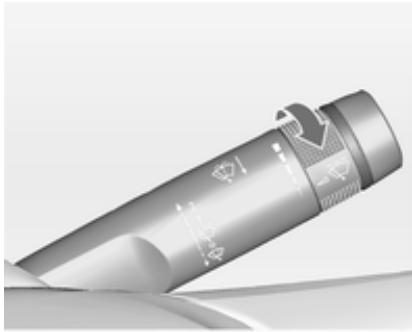

Tourner la molette pour régler l'inter‐ valle de balayage souhaité : intervalle = tourner la roue mole‐ court tée vers le haut intervalle = tourner la roue mole‐ long tée vers le bas

Le capteur de pluie détecte la quan‐ tité d'eau sur le pare-brise et règle au‐ tomatiquement la vitesse de l'essuieglace avant.

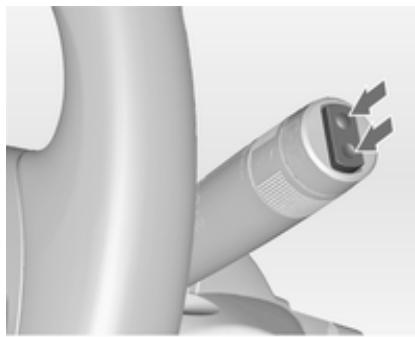

Ne pas mettre en marche lorsque les vitres sont gelées. Ne pas enclencher les essuie-glaces ou les lave-glaces dans les stations de lavage de voiture. L'essuie-glace de lunette arrière s'en‐ clenche automatiquement si l'essuieglace avant est en marche et que la marche arrière est engagée.

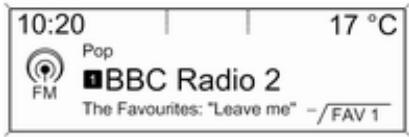

Une chute de la température est affi‐ chée immédiatement, une hausse de la température est indiquée après un certain délai.

Si la température extérieure descend sous 3°C, le symbole 4 s'allume dans le centre d'informations du conduc‐ teur avec affichage de niveau supérieur ou

Instruments et commandes

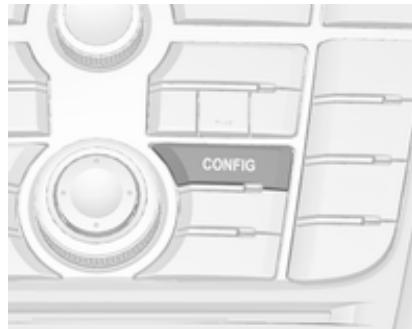

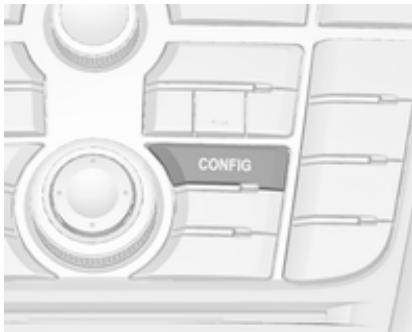

Appuyer sur le bouton CONFIG. Le menu Réglages est affiché. Sélectionner Heure & Date. En plus, un message d'avertissement est affiché dans le centre d'informa‐ tions du conducteur avec affichage de niveau supérieur.

Options de réglage pouvant être sé‐ lectionnées :

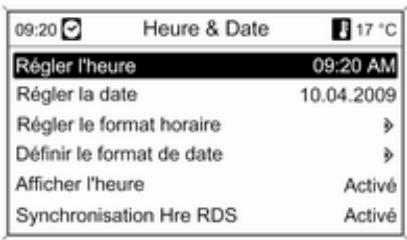

■ Régler l'heure : change l'heure in‐ diquée sur l'affichage. ■ Régler la date : change la date in‐ diquée sur l'affichage. ■ Régler le format horaire : bascule l'indication des heures entre les for‐ mats 12 heures et 24 heures. ■ Définir le format de date : bascule l'indication de la date entre les formats MM/JJ/AAAA et JJ.MM.AAAA. ■ Afficher l'heure : Active / désactive l'indication de l'heure sur l'affi‐ chage. ■ Synchronisation Hre RDS : Le si‐ gnal RDS de la plupart des émet‐ teurs VHF règle automatiquement l'heure. La synchronisation RDS de l'heure peut prendre quelques mi‐ nutes. Quelques émetteurs n’en‐ voient pas de signal d’heure cor‐ recte. Il est alors conseillé de dé‐ sactiver la synchronisation automa‐ tique de l’heure. Personnalisation du véhicule 3 107.

Instruments et commandes

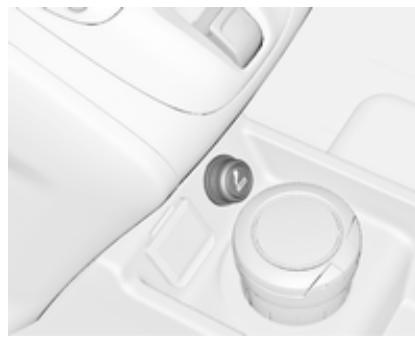

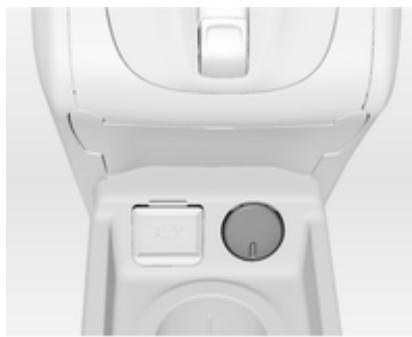

Une prise de courant 12 volt est pla‐ cée dans la console avant.

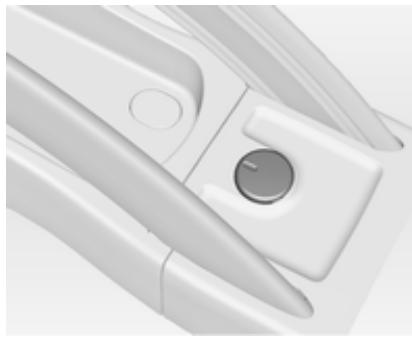

Une prise de courant 12 volt supplé‐ mentaire est placée dans la console arrière.

La puissance maximale absorbée ne doit pas dépasser 120 watts. Quand le contact est coupé, les pri‐ ses de courant sont désactivées. En outre, elles sont aussi désactivées si la tension de la batterie est trop faible. Les accessoires électriques bran‐ chés doivent répondre à la norme DIN VDE 40 839 en matière de com‐ patibilité électromagnétique. Ne pas y raccorder d'accessoires fournissant du courant, tels que char‐ geurs ou batteries. Ne pas endommager la prise en utili‐ sant des fiches inadaptées.

Affiche la vitesse du véhicule.

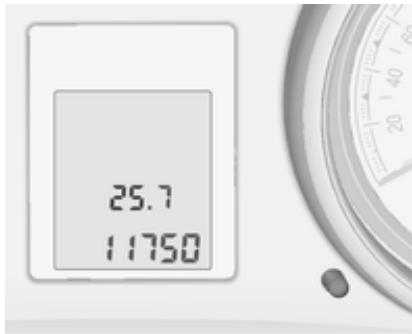

La ligne inférieure indique la distance totale parcourue.

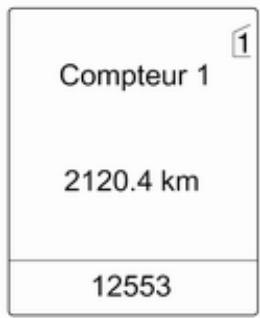

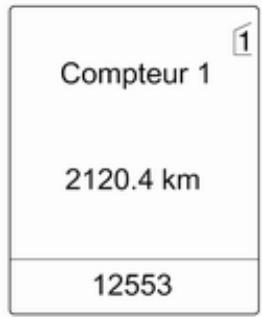

Compteur kilométrique journalier

La ligne supérieure indique la dis‐ tance parcourue depuis la dernière remise à zéro. La remise à zéro s'effectue en ap‐ puyant quelques secondes sur le bouton de réglage avec le contact mis.

Instruments et commandes

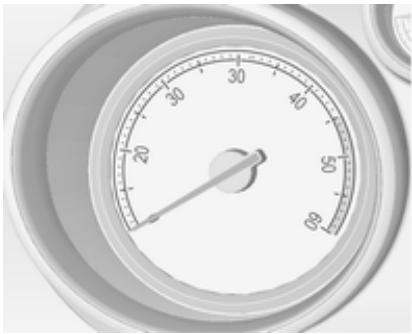

Si possible, conduire dans la plage de régime inférieure sur chaque rapport.

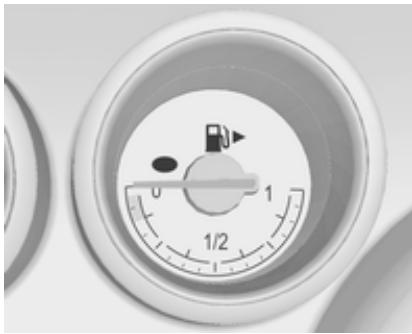

Indique le niveau de carburant dans le réservoir.

Si le niveau est bas dans le réservoir, le témoin i s’allume. Faire le plein immédiatement. Ne jamais rouler jusqu'à ce que le ré‐ servoir soit vide. En raison du reste de carburant pré‐ sent dans le réservoir, la quantité ajoutée peut être inférieure à la capa‐ cité nominale indiquée pour le réser‐ voir de carburant.

Le régime maximal autorisé est dépassé si l'aiguille atteint la zone d'avertissement rouge. Danger pour le moteur.

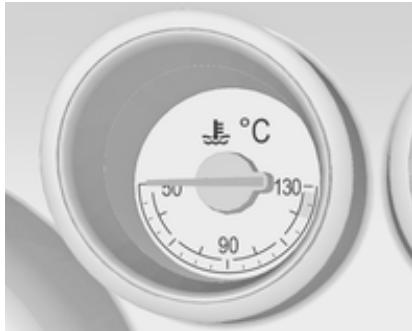

= le moteur n'a pas en‐ gauche core atteint sa tempé‐ rature de fonctionne‐ ment zone

= température de fonc‐ centrale tionnement normale zone = température trop éle‐ droite vée

élevée, arrêter le véhicule, couper le moteur. Danger pour le moteur.

Vérifier le niveau de liquide de re‐ froidissement.

Affichage de service

Le système de durée de vie de l'huile moteur vous indique quand changer de filtre et d'huile moteur. Basé sur les conditions de conduite, l'intervalle de vidange de l'huile moteur et de rem‐ placement de filtre qui sera indiqué peut fortement varier.

Dans l'affichage de niveau supérieur, la durée de vie restante de l'huile est indiquée dans le Menu informations véhicule.

Dans l'affichage de mi-niveau, la du‐ rée de vie restante de l'huile moteur est indiquée par le témoin I. Le con‐ tact doit être mis, moteur arrêté. Le menu et la fonction peuvent être sélectionnés à l'aide des boutons sur la manette des clignotants. Pour afficher la durée de vie restante de l'huile moteur :

Appuyer sur le bouton MENU pour sélectionner le menu Menu informations véhicule.

Tourner la molette de réglage pour sélectionner le menu Durée de vie restante, huile. Pour que le système fonctionne cor‐ rectement, il doit être réinitialisé à chaque vidange de l'huile moteur. Prendre contact avec un atelier. Pour réinitialiser, appuyer sur le bou‐ ton SET/CLR tout en enfonçant la pé‐ dale de frein. Le contact doit être mis, moteur arrêté.

Instruments et commandes

Quand le système a calculé que la durée de vie de l'huile s'est réduite, Vidange huile moteur nécessaire ou un code d'avertissement apparaît dans le centre d'informations du con‐ ducteur. Faire changer l'huile moteur et le filtre par un atelier dans un délai d'une semaine ou 500 km (selon l'échéance survenant en premier). Centre d'information du conducteur 3 97. Informations sur le service 3 197.

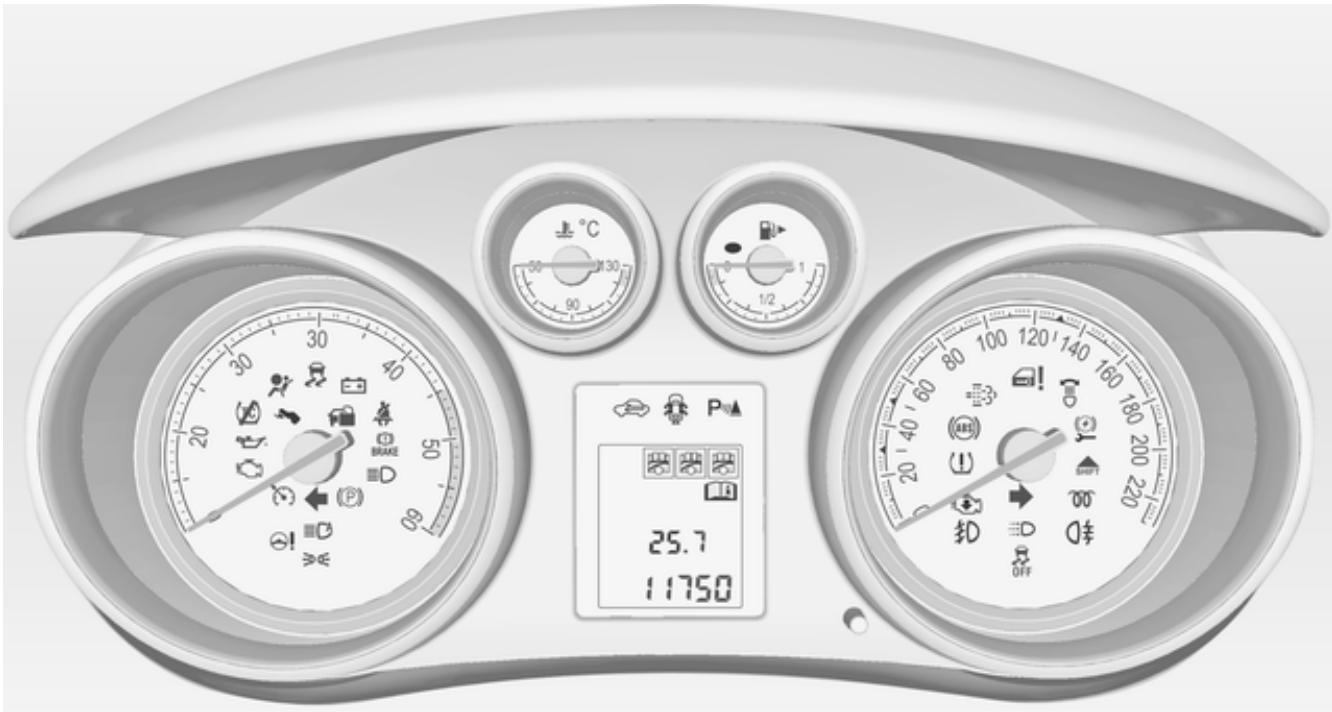

Les témoins décrits ne se retrouvent pas sur tous les véhicules. La des‐ cription s’applique à toutes les ver‐ sions d’instruments. Selon l'équipement, la position des témoins peut varier. Lors de la mise du contact, la plupart des témoins s'allument brièvement pour effectuer un test de fonctionne‐ ment.

Signification des couleurs des té‐ moins : rouge = danger, rappel important jaune = avertissement, instruction, défaillance vert

= confirmation de mise en marche bleu = confirmation de mise en marche blanc = confirmation de mise en marche

Remplacement des ampoules

3 161, fusibles 3 170. Si une ceinture débouclée est bou‐ clée pendant la conduite. Clignotement Après avoir démarré quand la cein‐ ture n'est pas bouclée. Attacher la ceinture de sécurité 3 46.

Airbags et rétracteurs de ceinture v s'allume en rouge.

Lors de la mise du contact, le témoin s’allume pendant environ 4 secon‐ des. S'il ne s'allume pas, s'il ne s'éteint pas après 4 secondes ou s'il

Instruments et commandes

Des rétracteurs de ceinture ou air‐ bags déclenchés sont signalés par le témoin v qui reste allumé.

Faire immédiatement remédier à la cause de la défaillance par un atelier. Rétracteurs de ceinture, systèmes d'airbags 3 44, 3 48.

Désactivation d'airbag

V s'allume en jaune. L'airbag de passager avant est activé. * s'allume en jaune. L'airbag de passager avant est dés‐ activé 3 51.

Risque de blessure mortelle pour un enfant placé dans un système de sécurité pour enfant quand le l'airbag pour passager avant est activé. Risque de blessure mortelle pour un adulte quand le l'airbag pour passager avant est désactivé.

Système de charge p s'allume en rouge.

Il s'allume lorsque le contact est mis. Il s'éteint peu après la mise en mar‐ che du moteur.

S'il s'allume lorsque le moteur tourne

S'arrêter, couper le moteur. La batte‐ rie ne se charge pas. Le refroidisse‐ ment du moteur peut être interrompu.

L'unité de servofrein peut cesser de fonctionner. Prendre contact avec un atelier.

Témoin de dysfonctionnement

Z s’allume ou clignote en jaune. Il s'allume lorsque le contact est mis. Il s'éteint peu après la mise en mar‐ che du moteur.

S'il s'allume lorsque le moteur tourne

Défaillance dans le système d'épura‐ tion des gaz d'échappement. Les va‐ leurs des gaz d'échappement autori‐ sées peuvent être dépassées. Pren‐ dre immédiatement contact avec un atelier

Le véhicule doit subir un entretien. Prendre contact avec un atelier. Messages du véhicule 3 102.

La pédale de frein doit être actionnée pour desserrer le frein de stationne‐ ment électrique 3 140. Niveau de liquide de frein/ d'embrayage

& s'allume en rouge.

Le niveau de liquide de frein/ d'em‐ brayage est trop bas 3 159.

S'arrêter. Interrompre immédiate‐ ment le trajet. Prendre contact avec un atelier.

(ABS) u s'allume en jaune.

Il s'allume pendant quelques secon‐ des après avoir mis le contact. Le sys‐ tème est opérationnel dès que le té‐ moin s’éteint. Si le témoin ne s'éteint pas au bout de quelques secondes ou s'il s'allume en cours de route, l'ABS présente un dé‐ faut. Le dispositif de freinage conti‐ nue à fonctionner mais sans régula‐ tion ABS. Antiblocage de sécurité 3 139.

Passage au rapport supérieur

Il est recommandé de passer le rap‐ port supérieur pour économiser du carburant.

Direction à effort variable c s'allume en jaune.

Défaillance dans le système de direc‐ tion à effort variable. Ceci peut entraî‐ ner un effort de braquage plus ou moins élevé. Prendre contact avec un atelier.

Aide au stationnement par ultrasons r s'allume en jaune.

Défaillance dans le système ou Défaillance en raison de capteurs en‐ crassés ou couverts de givre ou de neige ou

Interférences dues à des sources d'ultrasons externes. Une fois ces sources d’interférences éliminées, le système fonctionne de nouveau cor‐ rectement.

Faire remédier à la cause du pro‐ blème par un atelier. Aide au stationnement à ultrasons 3 144.

Electronic Stability Control désactivé n s'allume en jaune.

Le système est désactivé.

Electronic Stability Control et système antipatinage b s’allume ou clignote en jaune.

Faire remédier à la cause du pro‐ blème par un atelier.

Le système est enclenché active‐ ment. La puissance du moteur peut

être réduite et le véhicule peut être légèrement freiné automatiquement. Electronic Stability Control 3 142, système antipatinage 3 141.

Système antipatinage désactivé k s'allume en jaune.

Le système est désactivé.

! s'allume en jaune. Le préchauffage est activé. Il s'en‐ clenche uniquement lorsque la tem‐ pérature extérieure est basse.

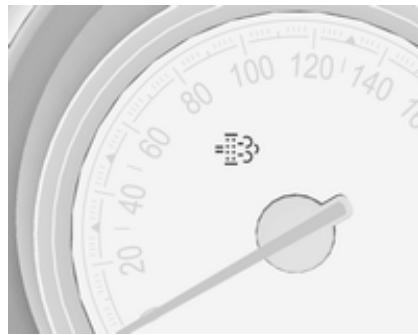

Filtre à particules (pour diesel)

% s’allume ou clignote en jaune.

Le filtre à particules doit être nettoyé.

Continuer à rouler jusqu'à ce que % s'éteigne. Si possible, ne pas laisser le régime moteur descendre sous la barre des 2000 min-1.

Le filtre à particules est rempli. Lancer le processus de nettoyage dès que possible.

I s'allume en rouge. Il s'allume lorsque le contact est mis. Il s'éteint peu après la mise en mar‐ che du moteur.

S'il s'allume lorsque le moteur tourne

Avertissement La lubrification du moteur peut être interrompue. Cela peut entraî‐ ner des dégâts au moteur et/ou un blocage des roues motrices. 1. Appuyer sur l'embrayage. 2. Mettre la boîte au point mort, pla‐ cer le levier sélecteur sur N.

Instruments et commandes

Quand le moteur est arrêté, il faut exercer des efforts plus importants pour freiner et manœuvrer le vo‐ lant. Ne pas enlever la clé tant que le véhicule n'est pas à l'arrêt ; sinon, le verrouillage du volant pourrait s'engager de manière inattendue. Vérifier le niveau d'huile avant de prendre contact avec un atelier 3 156.

Niveau bas de carburant i s'allume en jaune.

Le niveau de carburant dans le réser‐ voir est trop bas. Catalyseur 3 134. Purge d'air du circuit de gazole (diesel) 3 160.

Blocage de démarrage d clignote en jaune.

Défaillance dans le système du blo‐ cage de démarrage. Le moteur ne peut pas être démarré.

Puissance réduite du moteur

# s'allume en jaune. La puissance du moteur est limitée. Prendre contact avec un atelier.

Il s’allume quand les feux de route sont allumés ou en cas d’appel de phares 3 113.

Éclairage directionnel adaptatif f s’allume ou clignote en jaune.

Le clignotement du témoin f pendant environ 4 secondes après la mise du contact rappelle que le système a été activé 3 114. Allumage automatique des feux de croisement 3 113.

Éclairage extérieur

Il est possible que les portes arrière ne soient pas protégées contre une ouverture.

Feu antibrouillard arrière r s'allume en jaune.

Le feu antibrouillard arrière est allumé 3 117. Le système est sous tension.

Une vitesse est mémorisée.

Régulateur de vitesse 3 143

Porte ouverte h s'allume en rouge.

Une des portes ou le hayon est ou‐ vert.

Le Centre d'informations du conduc‐ teur (DIC) se trouve dans le combiné d'instruments entre le compteur de vi‐ tesse et le compte-tours. Il est dispo‐ nible en affichage de mi-niveau ou en affichage de niveau supérieur.

Instruments et commandes

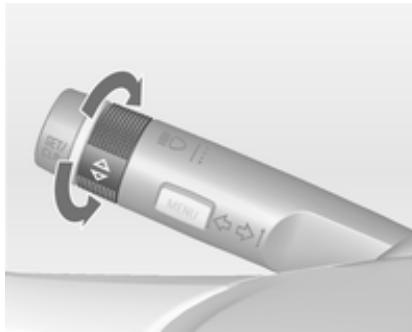

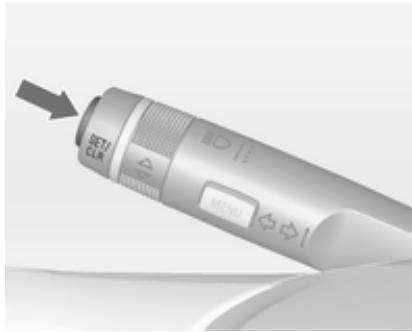

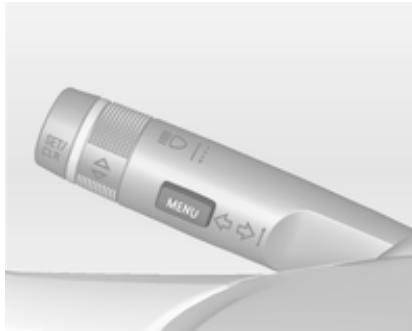

Sélection des menus et des fonctions

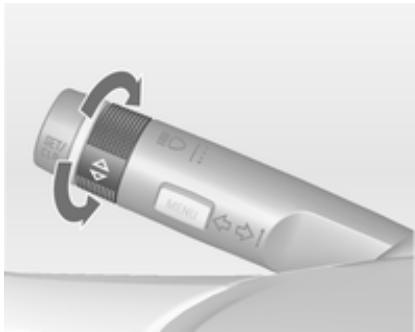

Les menus et les fonctions peuvent

être sélectionnés via les boutons sur la manette des clignotants.

Il est possible de choisir parmi les me‐ nus principaux suivants, en fonction de la configuration du véhicule :

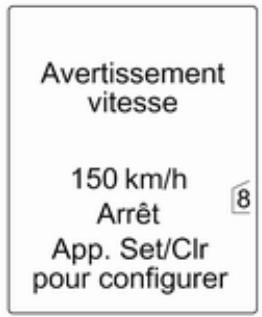

■ Menu informations véhicule. ■ Menu informations trajet/carbur. Certaines des fonctions affichées dif‐ fèrent selon que le véhicule roule ou est à l'arrêt et certaines fonctions ne sont actives que si le véhicule roule. Personnalisation du véhicule 3 107, réglages mémorisés 3 21. ■ Unité : les unités d'affichage peu‐ vent être changées. ■ Durée de vie restante, huile: 3 88 ■ Avertissement vitesse: si une vi‐ tesse prédéterminée est dépassée, un signal sonore retentira. ■ Langue : la langue d'affichage peut être changée. La sélection et l'indication peuvent être différentes selon qu'il s'agisse d'un affichage de niveau supérieur ou de mi-niveau.

Menu informations trajet/carbur

Suivre les instructions données dans les sous-menus.

Les informations affichées et la ma‐ nière dont elles sont affichées dépen‐ dent de l'équipement du véhicule et des réglages.

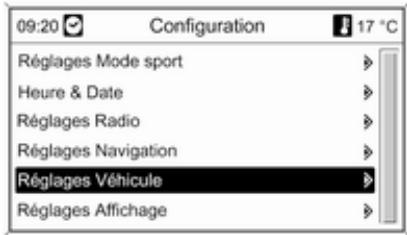

Sélection des menus et des réglages

Les menus et réglages sont accessi‐ bles via l'affichage.

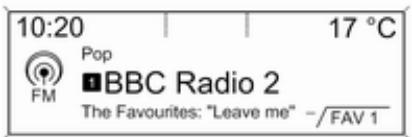

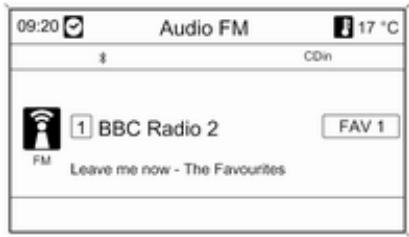

L'affichage d'informations graphique indique :

■ les réglages du système

Instruments et commandes

Les sélections sont effectuées via : ■ les menus ■ les boutons de fonction et le bouton rotatif multifonction de l'Infotain‐ ment System Sélection avec l’Infotainment System

Sélectionner une fonction via les bou‐ tons de l'Infotainment System. Le menu de la fonction sélectionnée est affiché.

Le bouton rotatif multifonction est uti‐ lisé pour sélectionner un élément et pour confirmer.

Bouton multifonction

Le bouton multifonction est l'élément de commande central des menus : Tourner ■ Pour marquer une option de menu ; ■ Pour régler une valeur numérique ou pour afficher une option de menu. Enfoncer (la bague extérieure) ■ Pour sélectionner ou activer l'op‐ tion marquée ■ Pour confirmer une valeur réglée ■ Pour activer/ désactiver le fonction‐ nement d'un système BACK Bouton Appuyer sur le bouton pour : ■ quitter un menu sans modifier les réglages ■ revenir à un niveau de menu supé‐ rieur à partir d'un sous-menu ■ effacer le dernier caractère d'une chaîne de caractère Enfoncer et maintenir le bouton pen‐ dant quelques secondes pour effacer l'ensemble de la saisie.

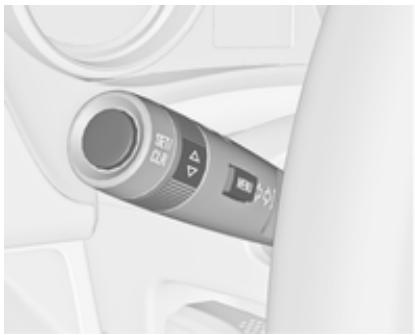

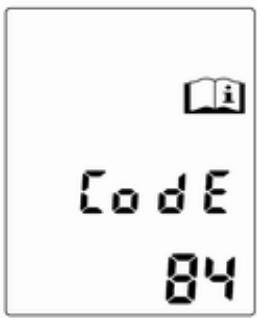

Messages du véhicule sur un affichage de mi-niveau

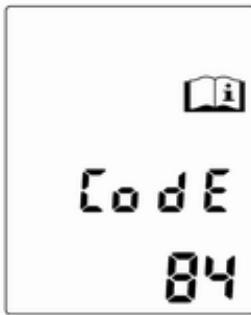

Les messages du véhicule sont affi‐ chés sous forme de codes chiffrés.

Enfoncer le bouton SET/CLR, le bou‐ ton MENU ou tourner la molette de réglage pour confirmer un message.

N° Message du véhicule

55 Le filtre à particules est rempli

21 Défaillance du feu de position avant gauche

31 Vérifier le clignotant gauche de la remorque

59 Ouvrir, puis fermer la vitre côté conducteur

22 Défaillance du feu de position avant droit

68 Maintenance de la direction assistée 69 Maintenance de la suspension

Instruments et commandes

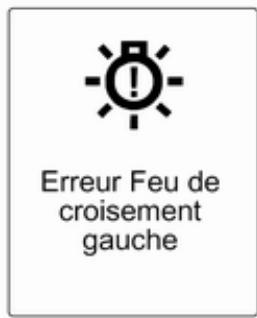

Messages du véhicule sur un affichage de niveau supérieur

76 Maintenance du détecteur de zone d'angle mort

78 Maintenance du système de protection des piétons 79 Appoint d'huile moteur 80 Remplacer le fluide de transmission 81 Maintenance de la transmission 82 Changer prochainement l'huile moteur 83 Maintenance du régulateur de vitesse adaptatif 84 La puissance du moteur est réduite

Les messages du véhicule sont affi‐ chés sous forme de textes. Suivre les instructions données dans les mes‐ sages.

Le système affiche des messages re‐ latifs aux domaines suivants :

■ Niveaux de fluide ■ Alarme antivol ■ Freins ■ Systèmes d'entraînement ■ Systèmes de contrôle de conduite ■ Régulateur de vitesse ■ Systèmes de détection d'objets ■ Éclairage, remplacement d'ampou‐ les ■ Essuie-glace / lave-glace ■ Portes, vitres ■ La télécommande radio ■ Ceintures de sécurité ■ Systèmes d'airbags ■ Moteur et boîte de vitesses ■ Pression des pneus ■ Filtre à particules pour diesel

Instruments et commandes

Messages du véhicule sur l'affichage d'informations couleurs

Certains messages importants appa‐ raissent en plus sur l'affichage d'in‐ formations couleurs. Appuyer sur le bouton multifonction pour confirmer un message. Certains messages n'apparaissent que pendant quel‐ ques secondes.

Lors du démarrage du moteur ou en roulant

■ en cas de ceinture de sécurité non bouclée ;

■ si une porte ou le hayon n'est pas correctement fermé lors du démar‐ rage ; ■ si une vitesse donnée est dépas‐ sée alors que le frein de stationne‐ ment est serré ; ■ si une vitesse programmée est dé‐ passée ;

■ si un code ou un message d'aver‐ tissement apparaît sur le centre d'informations du conducteur ;

■ si l'aide au stationnement détecte un objet ; ■ si une défaillance est détectée dans le verrouillage automatique.

Les menus et les fonctions peuvent être sélectionnés via les boutons sur la manette des clignotants.

Quand le véhicule est à l'arrêt et/ ou que la porte du conducteur est ouverte

■ si la clé de contact est dans la ser‐ rure de contact ; ■ avec l'éclairage extérieur allumé.

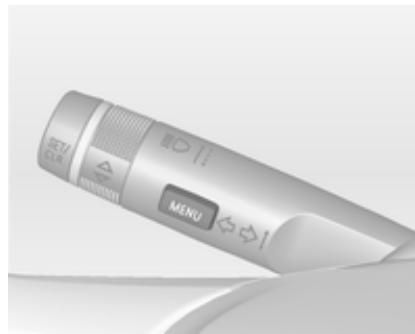

Appuyer sur le bouton MENU pour sélectionner le menu Menu informations trajet/carbur.

Quand le niveau de carburant est bas dans le réservoir, un message appa‐ raît dans le centre d'informations du conducteur et dans l'affichage d'infor‐ mations. En plus, le témoin i s'allume dans la jauge.

Instruments et commandes

Consommation moyenne

Affichage de la consommation moyenne. La mesure peut être redé‐ marrée à tout moment et elle com‐ mence par une valeur par défaut.

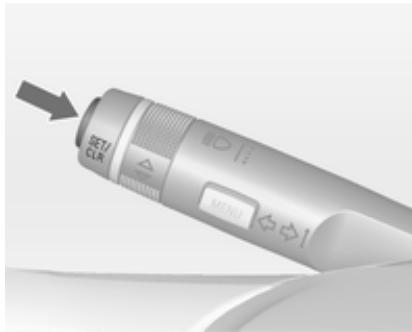

Pour réinitialiser, appuyer sur le bou‐ ton SET/CLR pendant quelques se‐ condes.

Consommation instantanée

Affichage de la consommation instan‐ tanée.

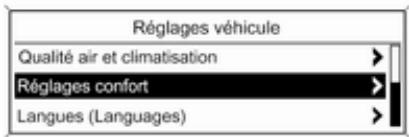

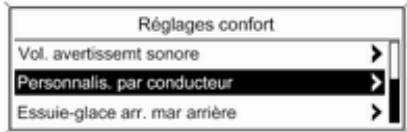

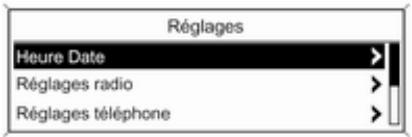

Le comportement du véhicule peut être personnalisé en modifiant les ré‐ glages dans l'affichage d'informa‐ tions. Certains réglages spécifiques à diffé‐ rents conducteurs peuvent être mé‐ morisés individuellement dans cha‐ cune des clés du véhicule. Réglages mémorisés 3 21. Selon l'équipement du véhicule et la législation spécifique de certains pays, certaines des fonctions décrites peuvent ne pas être disponibles. Certaines fonctions sont uniquement affichées ou activées quand le mo‐ teur tourne.

Langues (Languages) Sélection de la langue désirée. Éclairage véhicule Éclair. après sortie véhicule : active ou désactive l'éclairage des envi‐ rons du véhicule et modifie sa du‐ rée. Éclair. phares en déverrouill. : ac‐ tive ou désactive l'éclairage d'ac‐ cueil au véhicule. Téléverr/télédéverr télédémarrage Télédéverrouillage portes : modifie la configuration du déverrouillage de la porte conducteur uniquement ou de tout le véhicule. Restaurer réglages par défaut Restaurer réglages par défaut : ré‐ initialisation de tous les réglages aux réglages par défaut.

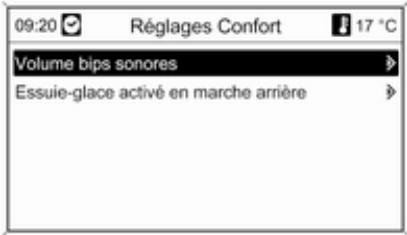

Réglages personnels dans l'affichage d'informations couleurs

Déshumidification autom. arrière : activation automatique de la lunette arrière chauffante.

à ultrasons. Langues Sélection de la langue désirée. Eclairage du chemin Durée après fermeture des portes : active ou désactive l'éclairage des environs du véhicule et modifie sa durée. Eclairage avec déverrouillage : ac‐ tive ou désactive l'éclairage d'ac‐ cueil au véhicule. Verr. Déverr./Démarr. Télédéverrouil. portes : modifie la configuration du déverrouillage de la porte conducteur uniquement ou de tout le véhicule. Rétablir les réglages par défaut

Instruments et commandes

Rétablir les réglages par défaut : réinitialisation de tous les réglages aux réglages par défaut. Réglages Affichage Réglages d'affichage pouvant être sélectionnés : ■ Design jour : Optimisation aux con‐ ditions de plein jour. ■ Design nuit : Optimisation à l'obs‐ curité. Le mode d'affichage change en fonctions de la luminosité exté‐ rieure, indépendamment des feux du véhicule.

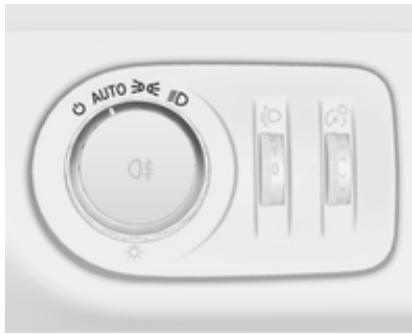

En mettant le contact, la commande automatique des feux est active.

Témoin 8 3 96, témoin de la com‐ mande automatique des feux l 3 96.

En cas de mauvaises conditions d'éclairement, les phares s'allument automatiquement. Détection de tunnel Quand le véhicule pénètre dans un tunnel, les phares sont immédiate‐ ment allumés. Éclairage directionnel adaptatif 3 115.

Fonction de commande automatique des feux

Feux de jour Les feux de jour augmentent la visi‐ bilité du véhicule pendant la journée.

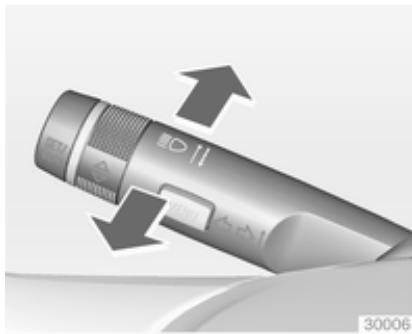

Actionner l’appel de phares : tirer la manette vers le volant.

Phares pour conduite

à l'étranger Les phares asymétriques assurent une meilleure vue du bord de la route du côté passager. Dans les pays où le sens de circula‐ tion n'est pas le même, il est néces‐ saire de régler correctement les pha‐ res pour ne pas éblouir les véhicules roulant en sens inverse.

Véhicules sans éclairage directionnel adaptatif

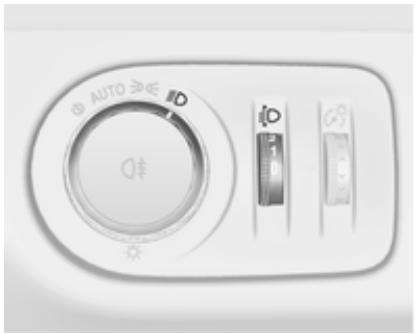

Pour adapter la portée des phares en fonction du chargement du véhicule afin d'éviter l'éblouissement : tourner la molette ? dans la position désirée.

0 = Sièges avant occupés 1 = Tous les sièges occupés 2 = Tous les sièges occupés et charge dans le coffre 3 = Siège du conducteur occupé et charge dans le coffre

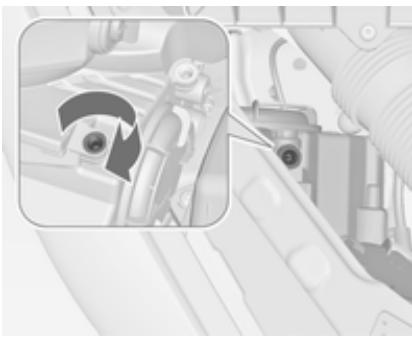

À l'aide du tournevis, tourner les vis de réglage d'un demi-tour dans le sens horaire.

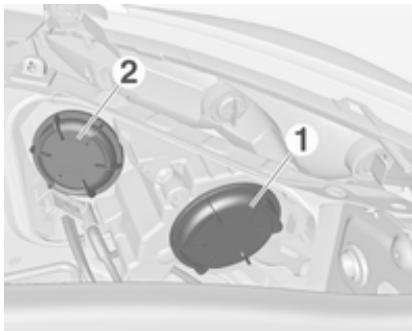

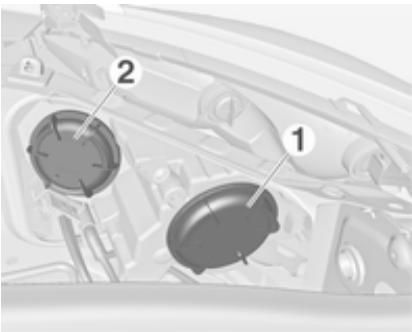

Les vis de réglage se trouvent sur les phares, au-dessus des capuchons de feux de croisement 3 161. Pour désactiver, tourner les vis de ré‐ glage d'un demi-tour dans le sens antihoraire.

Faire vérifier le réglage des phares après désactivation. Nous recommandons de prendre contact avec un atelier.

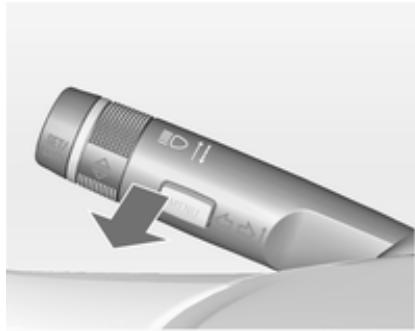

Véhicules avec éclairage directionnel adaptatif

Chaque fois que le contact est mis, f clignote pendant 4 secondes envi‐ ron en guise de rappel.

Pour la désactivation, procéder de la même façon que décrit plus haut. f ne clignotera pas quand la fonction est désactivée.

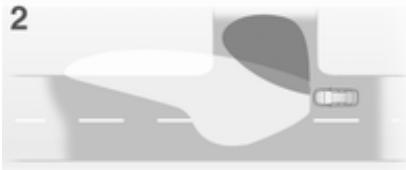

Éclairage en virage

4. Mettre le contact. 5. Après 5 secondes environ, le té‐ moin f commence à clignoter et un signal sonore retentit. Témoin f 3 96.

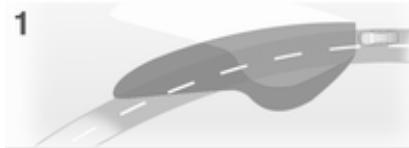

L'éclairage directionnel adaptatif pro‐ cure un meilleur éclairage des vira‐ ges, des croisements et des virages serrés.

Le faisceau lumineux pivote en fonc‐ tion de l'angle de braquage et de la vitesse.

Éclairage de changement de direction

Dans les virages serrés ou lors des changements de direction, en fonc‐ tion de l'angle de braquage du volant ou des clignotants, un réflecteur sup‐ plémentaire, à gauche ou à droite, est activé pour éclairer la route dans la direction du déplacement. Il est activé jusqu'à une vitesse de 40 km/h.

à plus de 17 km/h en marche avant.

Clignotants de changement de direction et de file

manette vers le haut manette vers le bas

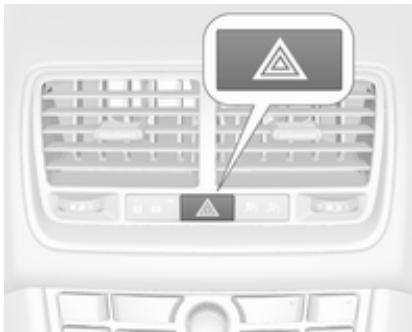

Actionnement avec le bouton ¨.

En cas d'accident avec déploiement d'airbag, les feux de détresse sont automatiquement activés.

= clignotant gauche Si une remorque est branchée, le cli‐ gnotant clignote six fois quand la ma‐ nette est poussée jusqu'au point de résistance, puis relâchée. Pour un clignotement plus long, pous‐ ser la manette jusqu’à sentir une ré‐ sistance et la maintenir dans cette po‐ sition. Arrêter manuellement les clignotants en ramenant la manette dans sa po‐ sition de départ.

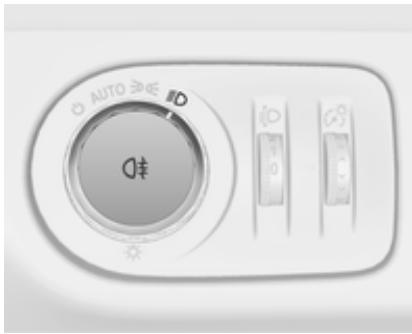

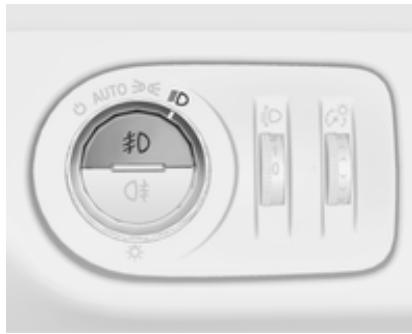

AUTO : l'enclenchement des phares antibrouillard fera automatiquement s'allumer les phares.

Actionnement avec le bouton r.

Commutateur d'éclairage en position AUTO : l'enclenchement du feu anti‐ brouillard arrière fera automatique‐ ment s'allumer les phares. Commutateur d'éclairage en posi‐ tion 8 : les feux antibrouillard arrière peuvent uniquement être allumés avec les phares antibrouillard. Le feu antibrouillard arrière du véhicule est désactivé lorsqu'une re‐ morque est tractée.

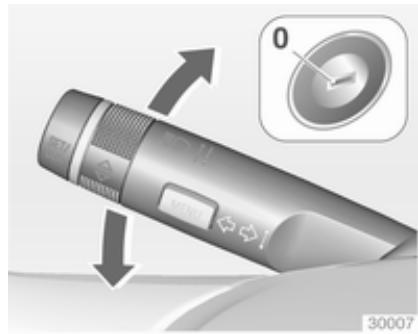

Quand le véhicule est stationné, les feux de stationnement peuvent être allumés d'un côté :

1. Couper le contact. 2. Relever à fond la manette des cli‐ gnotants (feu de stationnement droit) ou l'abaisser à fond (feu de stationnement gauche). Confirmation par signal sonore et via le témoin du clignotant correspon‐ dant.

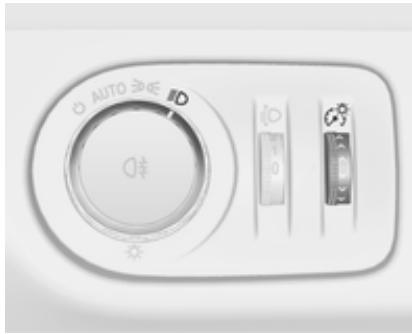

Commande d'éclairage du tableau de bord

Lentilles de feu embuées

Sur les véhicules avec capteur de lu‐ minosité, le niveau d'éclairement peut uniquement être réglé quand les feux extérieurs sont allumés ou que le cap‐ teur de luminosité détecte des condi‐ tions nocturnes.

Éclairage intérieur

■ Eclairage du tableau de bord ■ Affichage d'informations ■ Commutateurs et organes de com‐ mande éclairés Tourner la molette A jusqu'à ce que la luminosité souhaitée soit atteinte.

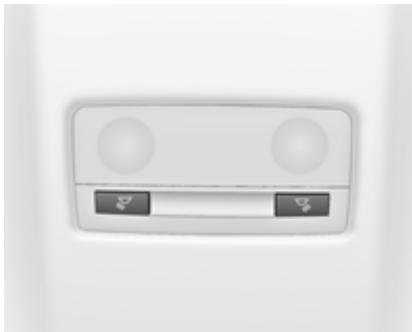

Commandées à l'aide des bou‐ tons s et t des plafonniers avant et arrière.

Lampes de pare-soleil

S'allument quand le couvercle est ou‐ vert.

Éclairage pour entrer dans le véhicule

Éclairage d'accueil

Les phares, les feux arrière, les feux de recul, l'éclairage de plaque d'im‐ matriculation, l'éclairage du tableau de bord et les plafonniers sont allu‐ més un bref instant quand le véhicule est déverrouillé avec la télécom‐ mande radio. Cette fonction permet de localiser facilement le véhicule quand il fait noir.

Les éclairages s'éteignent dès que la clé de contact est tournée en posi‐ tion 1 3 131.

Cette fonction peut être activée ou désactivée dans le menu Réglages de l'affichage d'informations. Person‐ nalisation du véhicule 3 107.

Les réglages peuvent être mémorisés en fonction de la clé utilisée 3 21. Les lampes suivantes s'allument en plus quand la porte du conducteur est ouverte : ■ Tous les commutateurs ■ Centre d'information du conducteur

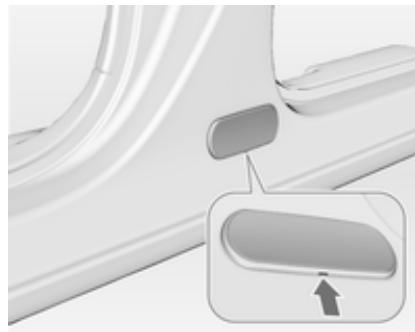

L'éclairage des environs s'allume quand la porte correspondante est ouverte.

Les phares, les feux arrière, les feux de recul et l'éclairage de plaque d'im‐ matriculation éclairent les environs pendant une durée réglable en quit‐ tant le véhicule.

Éclairage pour quitter le véhicule

Les lampes suivantes s'allument si la clé est enlevée du commutateur d'al‐ lumage : ■ éclairage intérieur ■ éclairage du tableau de bord Ils s'éteignent automatiquement après un certain temps. L'éclairage d'ambiance est activé si la porte du conducteur est ouverte pendant cette période.

1. Couper le contact.

2. Retirer la clé de contact. 3. Ouvrir la porte du conducteur.

4. Tirer la manette des clignotants vers le volant. 5. Fermer la porte du conducteur. Si la porte du conducteur n'est pas fermée, la lumière s'éteint au bout de 2 minutes. En tirant la manette de clignotants lorsque la porte conducteur est ou‐ verte, l'éclairage pour quitter le véhicule s'éteint immédiatement. L'activation, la désactivation et la du‐ rée de cette fonction peuvent être mo‐ difiées dans le menu Réglages de l'af‐ fichage d'informations. Personnalisa‐ tion du véhicule 3 107. Les réglages peuvent être mémorisés en fonction de la clé utilisée 3 21.

Protection contre la décharge de la batterie

Mise à l'arrêt des lampes électriques

Pour éviter la décharge de la batterie quand le contact est coupé, certaines lampes intérieures sont automatique‐ ment arrêtées après un certain temps.

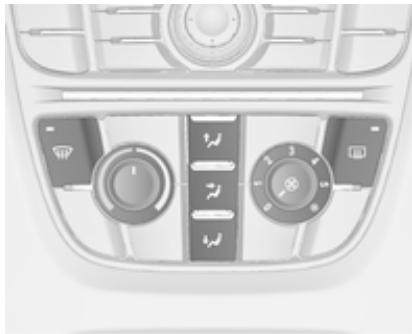

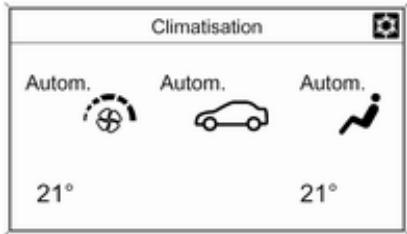

Toutes les combinaisons sont possi‐ bles. Commandes pour : ■ Température ■ Répartition de l'air ■ Vitesse de soufflerie ■ Désembuage et dégivrage Lunette arrière chauffante Ü 3 32.

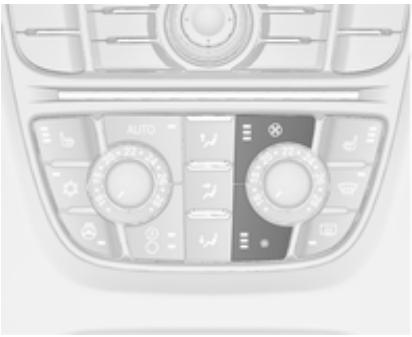

Vitesse de soufflerie

Régler le débit d'air en sélectionnant la vitesse de soufflerie souhaitée.

Désembuage et dégivrage

■ Appuyer sur le bouton V : la souf‐ flerie passe automatiquement en vitesse maximale, la répartition d'air est dirigée vers le pare-brise.

■ Commutateur de température sur le niveau le plus chaud. ■ Activer la lunette arrière chauf‐ fante Ü. ■ Ouvrir les bouches d'aération laté‐ rales selon les besoins et les diriger vers les vitres latérales.

Si aucun refroidissement ni aucune déshumidification ne sont souhaités, éteindre le refroidissement pour éco‐ nomiser le carburant.

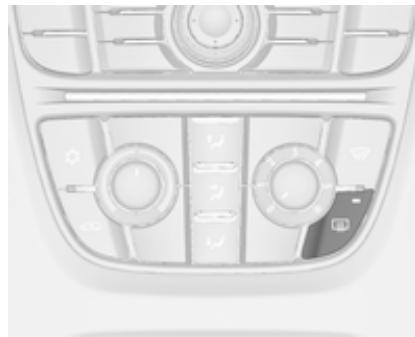

Actionnement avec le bouton 4.

En complément au système de chauf‐ fage et de ventilation, la climatisation offre les fonctions suivantes : n = refroidissement 4 = recyclage d'air

Le système de recyclage d'air ré‐ duit le renouvellement de l'air in‐ térieur. En utilisation sans refroi‐ dissement, l'humidité de l'air aug‐ ■ Placer le commutateur de tempé‐ rature sur le niveau le plus froid. ■ Régler la vitesse de soufflerie au maximum. ■ Ouvrir toutes les bouches.

■ Commutateur de température sur le niveau le plus chaud.

■ Activer la lunette arrière chauf‐ fante Ü. ■ Ouvrir les bouches d'aération laté‐ rales selon les besoins et les diriger vers les vitres latérales.

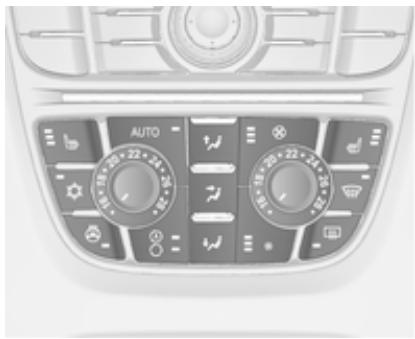

Climatisation électronique

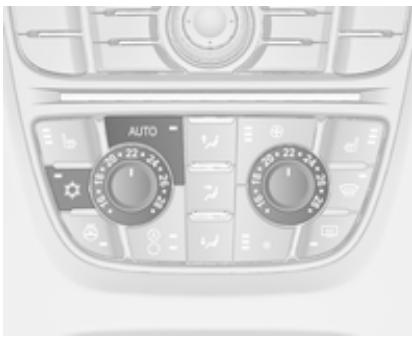

■ Température du côté de passager avant AUTO = mode automatique u = mode de recyclage d'air manuel

= recyclage d'air automati‐ que

= désembuage et dégivrage

■ Le réglage de confort recommandé est de 22°C.

La régulation de la vitesse de souffle‐ rie en mode automatique peut être modifiée dans le menu Réglages. Personnalisation du véhicule 3 107. Toutes les bouches d'aération sont actionnées automatiquement en mode automatique. Les bouches d'aération doivent donc toujours res‐ ter ouvertes.

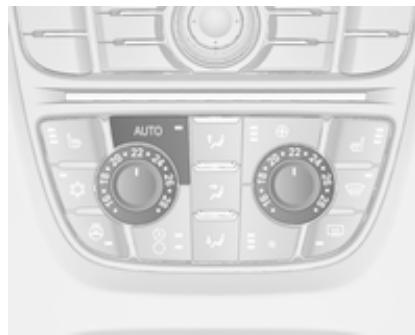

Présélection de la température

La température peut être régulée à la valeur désirée.

Désembuage et dégivrage des vitres V

■ Appuyer sur le bouton V.

■ Appuyer sur le bouton de refroidis‐ sement n.

En maintenant le bouton inférieur en‐ foncé plus longtemps, la soufflerie et le refroidissement sont arrêtés.

En maintenant le bouton supérieur enfoncé plus longtemps, la soufflerie tourne à sa vitesse maximale. Pour revenir en mode automatique : Appuyer sur le bouton AUTO.

Répartition de l'air

Appuyer sur s, M ou K selon le ré‐ glage souhaité. L'activation est signa‐ lée par la LED dans le bouton. s = vers le pare-brise et les vitres latérales avant

M = vers la tête via les bouches d'aération réglables K = vers les pieds Toutes les combinaisons sont possi‐ bles.

Retour à la répartition d’air automati‐ que : Désactiver le réglage corres‐ pondant ou appuyer sur le bouton

Si aucun refroidissement ni aucune déshumidification ne sont souhaités,

éteindre le refroidissement pour éco‐ nomiser le carburant.

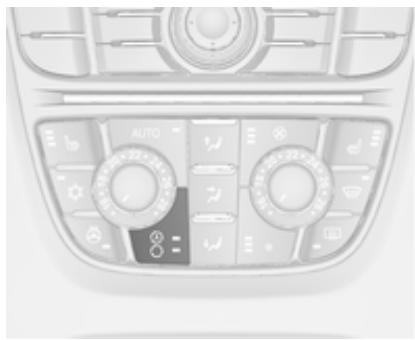

Mode de recyclage d'air 9 Attention Le système de recyclage d'air ré‐ duit le renouvellement de l'air in‐ térieur. En utilisation sans refroi‐ dissement, l'humidité de l'air aug‐ mente et les vitres peuvent se re‐ couvrir de buée. On observe une baisse de la qualité de l'air, ce qui peut se traduire par des signes de fatigue chez les passagers.

Recyclage d'air automatique t

Passer en mode de recyclage d'air manuel si nécessaire.

Mode de recyclage d'air manuel u

Appuyer une fois sur le bouton pour activer le mode de recyclage d'air.

L'activation est signalée par la LED dans le bouton.

Certains réglages peuvent être chan‐ gés dans le menu Réglages de l'affi‐ chage d'informations. Personnalisa‐ tion du véhicule 3 107.

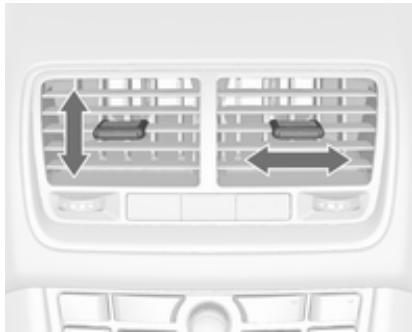

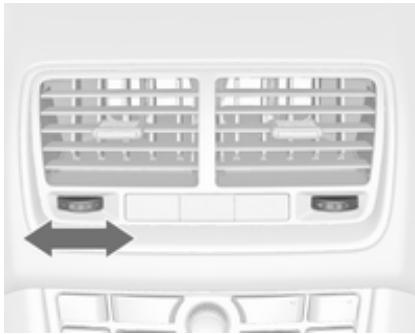

Pour ouvrir la bouche d'aération, tour‐ ner la molette de réglage vers la droite. Régler le débit d'air venant de la bouche d'aération en tournant la molette.

Ne pas attacher d'objet aux lamel‐ les des bouches d'aération. Ris‐ que de dommage et de blessure en cas d'accident.

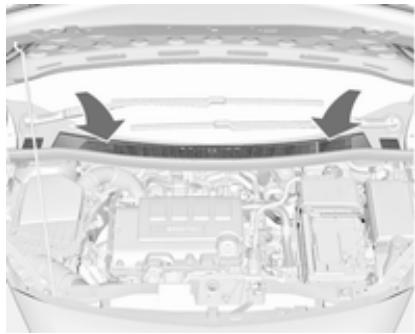

Fonctionnement normal de la climatisation Pour assurer un fonctionnement par‐ fait et constant, faire fonctionner le système de refroidissement une fois par mois pendant quelques minutes, quel que soit le temps ou la saison. Le refroidissement n’est pas possible quand la température extérieure est trop basse. La prise d'air dans le compartiment moteur, à l'extérieur devant le parebrise, ne doit pas être encombrée. Le cas échéant, enlever les feuilles, les saletés ou la neige.

Filtre de l'air d'habitacle

Un filtre enlève les poussières, les suies, les pollens et les spores de l'air de l'habitacle.

Pour une performance optimale du refroidissement, il est recommandé de vérifier annuellement, à partir de la troisième année de mise en circula‐ tion du véhicule, le système de clima‐ tisation, y compris : ■ Test de fonctionnement et de pres‐ sion. ■ Fonctionnement du chauffage. ■ Vérification de l'étanchéité.

■ Contrôle de la courroie d'entraîne‐ ment.

■ Nettoyage du condenseur et de la purge d'évaporateur. ■ Contrôle des performances.

Conduite et utilisation

Démarrage et utilisation 130 Gaz d'échappement 133 Boîte automatique 135 Boîte manuelle 138 Augmentation du ralenti

Si un chargement de batterie est né‐ cessaire en raison de la condition de la batterie, la puissance délivrée par l'alternateur doit être augmentée.

Ceci est effectué par une augmenta‐ tion du ralenti qui peut être entendue. Sur les véhicules dotés d'un affichage de niveau supérieur, un message s'affiche sur le centre d'informations du conducteur.

Afin d'empêcher le blocage de la pé‐ dale, la zone sous les pédales ne doit pas être recouverte d'un tapis.

Au cours du premier trajet, de la fu‐ mée peut se former en raison de la cire et de l'huile qui s'évaporent du système d'échappement. Stationner le véhicule à l'air libre un moment après le premier trajet et éviter de res‐ pirer les vapeurs. La consommation d'huile moteur et de carburant peut se révéler plus éle‐ vée et le processus de nettoyage du filtre à particules peut s'opérer plus fréquemment pendant la période de rodage. Filtre à particules (pour diesel) 3 133.

Conduite et utilisation

Positions de la serrure de contact 3 131

Moteur diesel : tourner la clé en posi‐ tion 2 pour le préchauffage jusqu'à ce que le témoin ! s'éteigne.

Tourner brièvement la clé en position 3 et la relâcher : une procédure auto‐ matique actionne le démarreur avec

Conduite et utilisation

Avant de redémarrer ou pour arrêter le moteur, ramener la clef de contact en position 0.

Démarrage du véhicule

à basses températures

Le démarrage du moteur sans chauf‐ fage auxiliaire est possible jusqu'à

-25 °C pour les moteurs diesel et -30 °C pour les moteurs essence. Il faut juste choisir une huile moteur de viscosité adaptée, le carburant cor‐ rect, effectuer les entretiens prescrits et avoir une batterie suffisamment chargée. À des températures infé‐ rieures à -30 °C, la boîte automatique a besoin d'un temps de chauffage d'environ 5 minutes. Le levier sélec‐ teur doit se trouver en position P.

Commande automatique du démarreur

Cette fonction commande la procé‐ dure de démarrage du moteur. Le conducteur ne doit pas maintenir la clé en position 3. Une fois lancé, le

système continuera à démarrer le moteur automatiquement jusqu'à ce que ce dernier tourne. En raison de la procédure de contrôle, le moteur dé‐ marre après un léger délai.

Les causes de non-démarrage du moteur peuvent être : ■ Pédale d'embrayage non enfoncée (boîte manuelle) ; ■ Pédale de frein non enfoncée ou le‐ vier sélecteur pas en P ou N (boîte automatique) ; ■ Temps imparti écoulé. Tirer le commutateur m. ■ Couper le moteur et le contact. Tourner le volant jusqu'à ce que le blocage de la direction s'enclenche (antivol). ■ Lorsque le véhicule est sur une route plane ou en côte, engager la première ou mettre le levier sélec‐ teur sur P avant de couper le con‐ tact. Dans une côte, diriger les roues avant à l'opposé de la bor‐ dure du trottoir. Lorsque le véhicule est sur une route plane ou en pente, engager la marche arrière ou mettre le levier sélecteur sur P avant de couper le contact. Diriger les roues avant vers la bordure du trottoir.

Conduite et utilisation

■ Verrouiller le véhicule et activer l'alarme antivol. Remarque En cas d'accident avec déploiement d'airbag, le moteur est automatique‐ ment éteint si le véhicule s'arrête dans un temps prédéterminé.

Éviter de rouler avec le coffre ou‐ vert car des gaz d'échappement pourraient pénétrer dans le véhicule.

sans avertissement. Le filtre est net‐ toyé régulièrement par combustion

à haute température des particules de suie retenues. Ce procédé se fait automatiquement dans certaines conditions de conduite et peut durer jusqu'à 25 minutes. En général, cela nécessite entre 7 et 12 minutes. Pen‐ dant ce temps, la consommation de carburant peut augmenter. Le déve‐ loppement de fumées et d'odeur est normal.

Filtre à particules (pour diesel)

Le système de filtre à particules pour diesel filtre les particules de suie no‐ cives dans les gaz d'échappement du moteur. Le système dispose d'une fonction d'autonettoyage qui s'effec‐ tue automatiquement en roulant et

Dans certaines conditions de con‐ duite, par exemple en cas de petits trajets, le système ne peut pas se net‐ toyer automatiquement.

% s'allume quand le filtre à particules est rempli. Lancer le processus de nettoyage dès que possible. % clignote quand le filtre à particules pour diesel a atteint son niveau de remplissage maximal. Lancer immé‐ diatement le processus de nettoyage pour éviter d'endommager le moteur.

Processus de nettoyage

Pour activer le processus de net‐ toyage, continuer à rouler et garder un régime moteur supérieur

à 2000 min-1. Si nécessaire, rétrogra‐ der. Le nettoyage du filtre à particules pour diesel est alors lancé. Si g s'allume également, le net‐ toyage n'est pas possible ; prendre contact avec un atelier.

L'essence non brûlée surchauffe et endommage le catalyseur. Il faut donc éviter d'utiliser excessi‐ vement le démarreur, de rouler jusqu'à ce que le réservoir soit vide et de démarrer le moteur en poussant le véhicule ou en le re‐ morquant.

Le nettoyage s'opère plus rapidement lorsque le régime et la charge du mo‐ teur sont élevés.

Le témoin % s'éteint dès que l'opé‐ ration d'autonettoyage est terminée.

Le catalyseur réduit la quantité de substances nocives dans les gaz d'échappement.

En cas de ratés, de fonctionnement irrégulier du moteur, de réduction des performances du moteur ou d'autres problèmes inhabituels, faire remédier

à la cause de la défaillance dès que possible. En cas d'urgence, il est pos‐ sible de continuer à rouler pendant une brève période, à faible régime et à vitesse réduite.

Conduite et utilisation

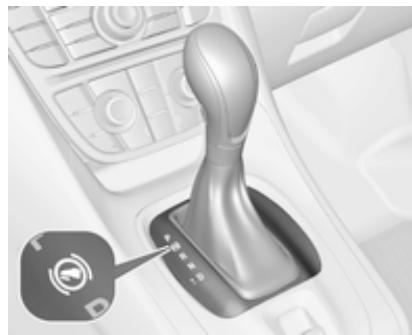

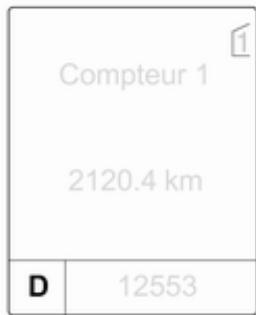

P = Position de stationnement, les roues sont bloquées, à n'enga‐ ger que si le véhicule est à l'ar‐ rêt et que le frein de stationne‐ ment est serré. R = Marche arrière, à n'engager que si le véhicule est à l'arrêt. N = Neutre (point mort). D = Mode automatique avec tous les rapports. Le mode ou rapport sélectionné est indiqué sur l'affichage de transmis‐ sion.

Le levier sélecteur est verrouillé en P et peut uniquement être déplacé quand le contact est mis et que la pé‐ dale de frein est enfoncée.

Si la pédale de frein n'est pas enfon‐ cée, le témoin j s'allume.

Si le levier sélecteur n'est pas en P quand le contact est coupé, les té‐ moins j et P clignotent. Pour engager le levier sur P ou R, ap‐ puyer sur le bouton de verrouillage. Le moteur ne peut démarrer que si le levier est en position P ou N. Quand la position N est sélectionnée, enfon‐ cer la pédale de frein ou serrer le frein de stationnement avant de démarrer.

Conduite et utilisation

Lorsqu'un rapport est sélectionné, le véhicule démarre lentement quand le frein est desserré.

La clé de contact ne peut être retirée que lorsque le levier sélecteur est en position P.

L'alternance marche avant / marche arrière est uniquement autorisée si le véhicule est enlisé dans du sable, de la boue ou de la neige. Déplacer le levier sélecteur entre les positions D et R de manière répétée. Ne pas em‐ baller le moteur et éviter toute accé‐ lération brusque.

En mode manuel et à hauts régimes du moteur, la boîte de vitesses ne passe pas automatiquement à un rapport supérieur.

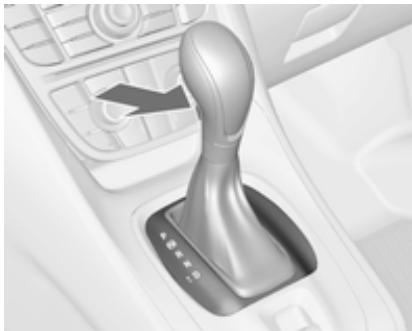

Déplacer le levier sélecteur de la po‐ sition D vers la gauche puis vers l'avant ou l'arrière.

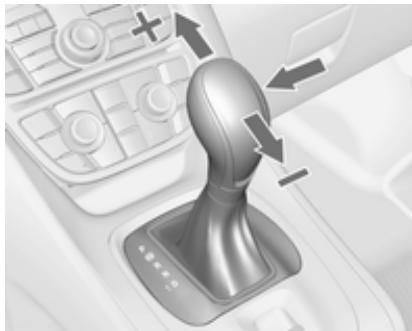

< = Passage au rapport supérieur ] = Passage au rapport inférieur Si un rapport supérieur est engagé à trop faible vitesse ou un rapport in‐ férieur à trop haut régime, aucun changement de vitesse n'a lieu. Ceci

■ Après un démarrage à froid, le pro‐ gramme de température de service amène rapidement le catalyseur

à la température nécessaire en augmentant le régime moteur. ■ La fonction de passage automati‐ que en position N met automatique‐ ment la boîte de vitesses au point mort lorsque le véhicule est arrêté et qu'un rapport de marche avant est engagé et que la pédale de frein est enfoncée. ■ Des programmes spéciaux adap‐ tent automatiquement les points de changement de vitesse en cas de montées ou de descentes.

Conduite et utilisation

Si, en mode automatique, la pédale d'accélérateur est enfoncée au maxi‐ mum, la boîte de vitesses passe dans un rapport inférieur, en fonction du ré‐ gime moteur.

Seul le plus haut rapport est disponi‐ ble. Selon la défaillance, il se peut que la deuxième vitesse soit aussi disponible en mode manuel. Ne changer de vitesse que si le véhicule est à l'arrêt.

Faire remédier à la cause du pro‐ blème par un atelier.

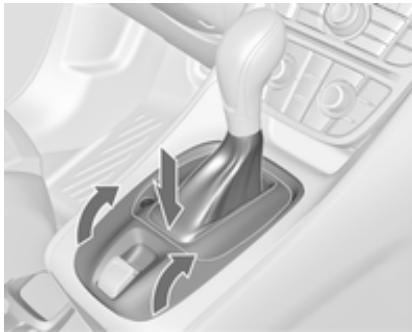

En cas de coupure de courant, le le‐ vier sélecteur ne peut pas être dé‐ placé hors de la position P. La clé de contact ne peut pas être enlevée de la serrure de contact. Si la batterie est déchargée, effectuer le démarrage par câble 3 189. Si la batterie n'est pas à l'origine de la défaillance, débloquer le levier sélec‐ teur. 1. Serrer le frein de stationnement.

2. Saisir le garnissage du levier sé‐ lecteur à l'endroit indiqué et le tirer pour le dégager à l'arrière.

à ne pas endommager la fiche et le faisceau de câbles dans le bas.

5. Introduire un tournevis aussi loin que possible dans l'ouverture et déplacer le levier sélecteur hors de la position P ou N. Si la position

P ou N est à nouveau engagée, le levier sélecteur se verrouillera à nouveau dans cette position. Faire corriger la cause de la cou‐ pure de courant par un atelier.

Conduite et utilisation

Si le rapport ne s'engage pas, amener le levier au point mort, relâcher la pé‐ dale d'embrayage puis débrayer à nouveau ; réessayer de passer la marche arrière. Ne pas laisser patiner l'embrayage inutilement.

Conduite et utilisation

Le système de freinage possède deux circuits indépendants l'un de l'autre. Si un circuit de freinage est défaillant, le véhicule peut toujours être freiné grâce à l'autre circuit de freinage. Toutefois, le freinage n'est obtenu qu'en enfonçant la pédale de frein fer‐ mement. Un effort nettement supé‐ rieur doit être exercé. La distance de freinage est plus longue qu'habituel‐ lement. Prendre contact avec un ate‐ lier avant de poursuivre votre dépla‐ cement. Quand le moteur ne tourne pas, l'as‐ sistance du servofrein disparaît une fois que la pédale de frein a été ac‐ tionnée une ou deux fois. Le freinage n'est pas réduit, mais il nécessite une force beaucoup plus grande. Il est particulièrement important de garder cela à l'esprit quand le véhicule est remorqué. Témoin R 3 93.

Antiblocage de sécurité

L'antiblocage de sécurité (ABS) em‐ pêche que les roues ne se bloquent. Dès qu'une roue a tendance à blo‐ quer, l'ABS module la pression de freinage de la roue incriminée. Le véhicule puisse toujours être dirigé, même en cas de freinage d'urgence. La régulation ABS est identifiable à la pulsation de la pédale de frein et au bruit du processus de régulation. Afin d'obtenir un freinage optimal, en‐ foncer la pédale de frein à fond pen‐ dant toute la durée du freinage mal‐ gré la pulsation de la pédale de frein. Ne pas réduire la pression sur la pé‐ dale. Avant de prendre la route, le système procède à un test de fonctionnement automatique qui pourrait être percep‐ tible. Témoin u 3 94.

Feux stop adaptatifs

Faire remédier à la cause du pro‐ blème par un atelier.

Conduite et utilisation

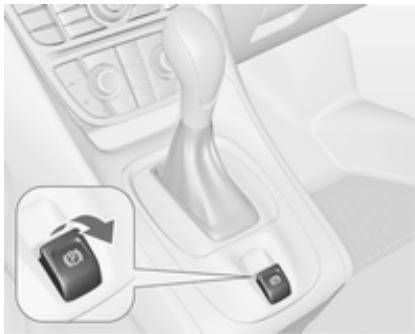

Serrage quand le véhicule est à l'arrêt Tirer le commutateur m, le frein de stationnement électrique se serre au‐ tomatiquement avec une force adé‐ quate. Pour un serrage maximal, p. ex. en cas de stationnement avec une remorque ou dans une pente, tirer deux fois le commutateur m. Le frein de stationnement électrique peut toujours être actionné, même avec le contact coupé.

Ne pas actionner le frein de station‐ nement électrique trop souvent quand le moteur ne tourne pas, car cela déchargera la batterie.

Avant de quitter le véhicule, vérifier l'état du frein de stationnement élec‐ trique. Témoin m 3 93.

Freinage dynamique en roulant

Quand le véhicule roule et que le commutateur m est gardé tiré, le frein de stationnement électrique décélé‐ rera le véhicule, mais ne s'appliquera pas de manière statique. Dès que le commutateur m est relâ‐ ché, le freinage dynamique s'arrête.

Mettre le contact. Garder la pédale de frein enfoncée, puis pousser le com‐ mutateur m.

Serrer le frein de stationnement : tirer et maintenir le commutateur m pen‐ dant plus de 5 secondes. Si le témoin m s'allume, le frein de stationnement

électrique est serré. Desserrer le frein de stationnement électrique : pousser et maintenir le commutateur m pendant plus de 2 secondes. Si le témoin m s'éteint, le frein de stationnement électrique est desserré.

En enfonçant la pédale d'embrayage (boîte manuelle) ou en engageant la gamme D (boîte automatique), puis en enfonçant la pédale d'accéléra‐ teur, le frein de stationnement électri‐ que se desserre automatiquement. Ceci n'est pas possible quand le frein est tiré. Cette fonction facilite aussi le démar‐ rage en côte. Des démarrages en trombe peuvent réduire la durée de vie des pièces d'usure.

Conduite et utilisation

Le témoin m clignote : le frein de sta‐ tionnement électrique n'est pas tota‐ lement serré ou desserré. En cas de clignotement permanent, desserrer le frein de stationnement électrique, puis essayer à nouveau de le serrer.

Assistance au freinage

Lors d'un enfoncement rapide et puis‐ sant de la pédale de frein, la force de freinage maximale (freinage d'ur‐ gence) est sollicitée automatique‐ ment. Maintenir une pression constante sur la pédale de frein aussi longtemps qu'un freinage maximal est néces‐ saire. La force de freinage maximale est automatiquement réduite quand la pédale de frein est relâchée.

Aide au démarrage en côte

Le système facilite le démarrage en côte. Si la pédale de frein est relâchée dans une côte, le véhicule est maintenu pendant 2 secondes, empêchant ainsi tout mouvement involontaire. Si

le véhicule est mis en marche plus tôt, les freins sont automatiquement relâ‐ chés.

Le TC améliore la stabilité de con‐ duite lorsque c'est nécessaire, quels que soient le type de revêtement ou l'adhérence des pneus, empêchant ainsi les roues motrices de patiner. Dès que les roues motrices commen‐ cent à patiner, la puissance délivrée par le moteur est réduite et la roue qui patine le plus est freinée individuelle‐ ment. Ainsi, même sur chaussée glis‐ sante, la stabilité du véhicule est con‐ sidérablement améliorée. Le TC est fonctionnel dès que le té‐ moin b s'éteint. Quand le TC est actif, b clignote.

Conduite et utilisation

Adapter la vitesse aux conditions de circulation. Témoin b 3 94.

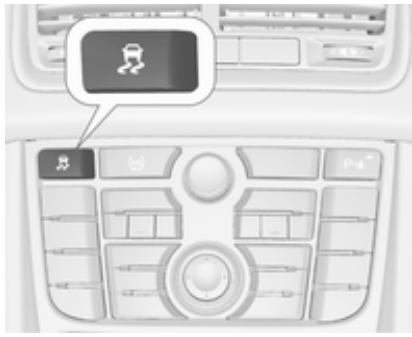

Le TC est réactivé en appuyant à nou‐ veau sur le bouton b. Le TC est également réactivé la pro‐ chaine fois que le contact est mis.

Electronic Stability Control

L'Electronic Stability Control (ESC) améliore la stabilité de la conduite lorsque c'est nécessaire, quel que soit le type de surface de revêtement ou l'adhérence des pneus. Il com‐ prend également une fonction antipa‐ tinage. Dès que le véhicule menace de déra‐ per (sous-virage, survirage), la puis‐ sance du moteur est réduite et les roues sont freinées individuellement. Ainsi, même sur chaussée glissante, la stabilité du véhicule est considéra‐ blement améliorée. L'ESC est fonctionnel dès que le té‐ moin b s'éteint. Quand l'ESC est actif, b clignote.

Ce dispositif de sécurité particulier ne doit pas vous pousser à adop‐ ter un style de conduite dange‐ reux. Adapter la vitesse aux conditions de circulation. Témoin b 3 94.

L'ESC est réactivé en appuyant à nouveau sur le bouton b. Si le sys‐ tème TC a été désactivé auparavant, le TC et l'ESC sont tous deux réacti‐ vés. L'ESC est également réactivé la pro‐ chaine fois que le contact est mis.

Régulateur de vitesse

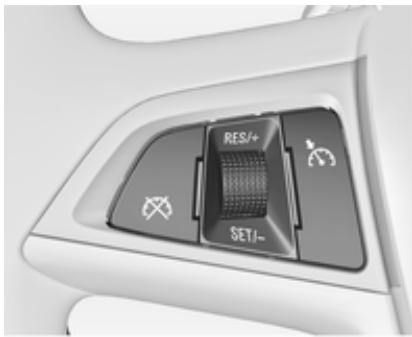

Le régulateur de vitesse peut mémo‐ riser et maintenir des vitesses allant de 30 à 200 km/h. Descentes et mon‐ tées peuvent provoquer des écarts par rapport à la vitesse mémorisée. Pour des raisons de sécurité, le régu‐ lateur de vitesse ne peut être activé qu'après que vous ayez appuyé une fois sur la pédale de frein. Une acti‐ vation dans le premier rapport n'est pas possible.

Ne pas activer le régulateur de vi‐ tesse lorsqu'une vitesse constante n'est pas conseillée.

Avec une boîte automatique, n'activer le régulateur de vitesse qu'en mode automatique. Témoin m 3 97.

Appuyer sur l'extrémité supérieure du commutateur à bascule m, le témoin m s'allume en blanc.

Avec le régulateur de vitesse activé, maintenir la molette sur RES/+ ou la tourner brièvement plusieurs fois sur RES/+ : la vitesse augmente en con‐ tinu ou pas à pas. En variante, accélérer jusqu'à la vi‐ tesse souhaitée et la mémoriser en tournant la molette sur RES/+.

Diminution de la vitesse

Avec le régulateur de vitesse activé, maintenir la molette sur SET/- ou la tourner brièvement plusieurs fois sur

SET/- : la vitesse diminue en continu ou pas à pas.

Appuyer sur le bouton y, le témoin m s'allume en blanc. Le régulateur de vitesse est désactivé.La vitesse sau‐ vegardée est mémorisée.

■ actionnement de la pédale de frein ;

■ actionnement de la pédale d'em‐ brayage ;

■ levier sélecteur en position N ; ■ le système antipatinage ou l'Elec‐ tronic Stability Control est entré en fonctionnement.

Systèmes de détection d'objets

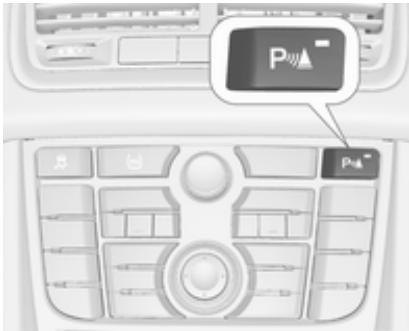

Aide au stationnement

Reprise de la vitesse mémorisée

Tourner la molette sur RES/+ à une vitesse supérieure à 30 km/h. La vi‐ tesse mémorisée sera reprise.

Appuyer sur l'extrémité inférieure du commutateur à bascule m, le témoin m s'éteint. La vitesse sauvegardée est effacée. Quand le contact est coupé, la vitesse sauvegardée est

également effacée.

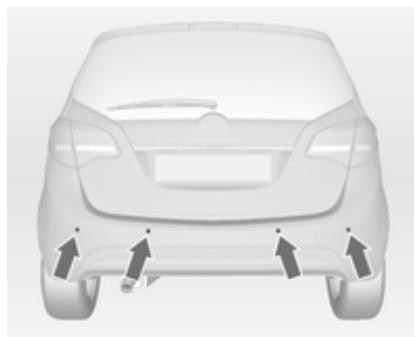

L'aide au stationnement facilite les manœuvres en mesurant la distance entre le véhicule et les obstacles et en

émettant des signaux sonores. C'est toutefois le conducteur qui reste plei‐ nement responsable de la manœuvre de stationnement. Le système se compose de quatre capteurs de stationnement à ultra‐ sons disposés dans le pare-chocs

Conduite et utilisation arrière. Si le véhicule est équipé d'une aide au stationnement avant, le sys‐ tème comporte en plus quatre autres capteurs de stationnement à ultra‐ sons dans le pare-chocs avant.

Témoin r 3 94. Activation à 30 cm, le signal sonore est continu. Désactivation Pour désactiver le système, appuyer sur le bouton r. La LED dans le bouton s'éteint et Aide stationnement désactivée est affiché dans le centre d'informations du con‐ ducteur. Le système est désactivé automati‐ quement à partir d'une certaine vi‐ tesse.

Le système est automatiquement ac‐ tivé quand la marche arrière est en‐ gagée.

L'aide au stationnement avant peut aussi être activée à faible vitesse en appuyant sur le bouton r.

En cas de défaillance dans le sys‐ tème, r s'allume et un message est affiché sur le centre d'informations du conducteur.

Les performances des systèmes d'aide au stationnement peuvent

être réduites en raison de la charge élevée. Des conditions spécifiques s'ap‐ pliquent si des véhicules de plus grande taille sont impliqués (p. ex. véhicules tout terrain, fourgon‐ nette, camionnette). L'identifica‐ tion d'objet dans la partie supé‐ rieure du véhicule ne peut pas être garantie. Des objets offrant une section transversale de réflexion fort étroite, tels que des objets étroits

ou des matériaux souples, peu‐ vent ne pas être détectés par le système.

Les systèmes d'aide au stationne‐ ment ne sont pas prévus pour ai‐ der les conducteurs à éviter une collision avec des objets inatten‐ dus. Remarque Le système d'aide au stationnement détecte automatiquement un dispo‐ sitif d'attelage monté en usine. Il est désactivé quand la fiche est bran‐ chée. Le capteur pourrait détecter un objet fictif (écho parasite) causé par des parasites externes acoustiques ou mécaniques.

Carburant pour moteurs à essence N'utiliser que des carburants sans plomb selon DIN EN 2281). Il est possible d'utiliser des carbu‐ rants normalisés équivalents avec un taux d'éthanol de max. 10% en vo‐ lume. Dans ce cas, utiliser unique‐ ment du carburant qui répond à la norme DIN 51625. Utiliser du carburant avec l'indice d'octane recommandé 3 203. L'utili‐ sation de carburant avec un indice d'octane trop bas peut réduire le cou‐ ple et la puissance du moteur et aug‐ menter légèrement la consommation de carburant.

Uniquement pour la Russie : l'utilisation d'un carburant dont la qualité n'est pas conforme aux Règlements techniques en vigueur (Décret N° 118 du 27.02.2008 modifié par le décret N° 1076 du 30.12.2008) peut provoquer des dommages au moteur et entraîner la perte de tout droit de garantie.

Conduite et utilisation

Avertissement Du carburant à l'indice d'octane trop bas peut entraîner une com‐ bustion incontrôlée et endomma‐ ger le moteur.

Carburant pour moteurs diesel

N'utiliser que du carburant diesel (ga‐ zole) qui répond à la norme DIN EN 5902). Le carburant doit pré‐ senter une faible teneur en soufre (max. 10 ppm). Des carburants nor‐ malisés équivalents avec une teneur en biodiesel (= FAME selon EN 14214) de max. 7% en volume (conformément à DIN 51628 ou nor‐ mes équivalentes) peuvent être utili‐ sés. Ne pas utiliser de fuel diesel pour mo‐ teurs marins, de fuel de chauffage, de carburants diesel fabriqués entière‐ ment ou partiellement à partir de plan‐ 2)

tes comme par exemple huile de colza ou biodiesel, Aquazole et au‐ tres émulsions gazole-eau similaires.

Il n'est pas autorisé de mélanger le diesel avec des carburants pour mo‐ teurs à essence afin de le diluer. La fluidité et la filtrabilité du carburant diesel dépendent de la température. À basses températures, faire le plein de diesel avec des propriétés hiver‐ nales garanties.

Le carburant est inflammable et explosif. Ne pas fumer. Pas de flamme nue ou de formation d'étin‐ celles. Si une odeur de carburant se dé‐ gage dans le véhicule, faire immé‐ diatement remédier au problème par un atelier.

Uniquement pour la Russie : l'utilisation d'un carburant dont la qualité n'est pas conforme aux Règlements techniques en vigueur (Décret N° 118 du 27.02.2008 modifié par le décret N° 1076 du 30.12.2008) peut provoquer des dommages au moteur et entraîner la perte de tout droit de garantie.

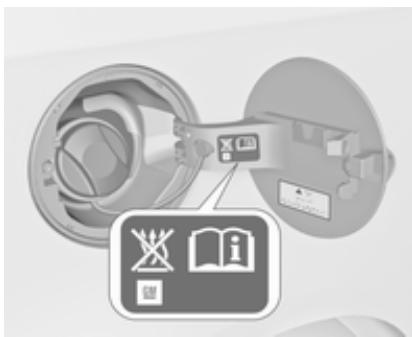

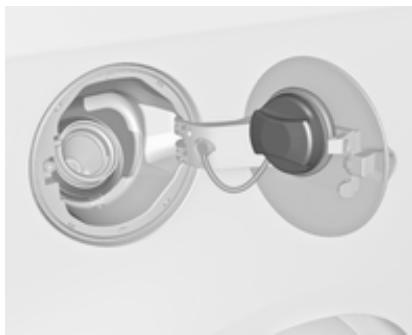

Le bouchon de remplissage peut être déposé dans le support sur la trappe à carburant.

La trappe de réservoir ne peut être ouverte que si le véhicule est déver‐ rouillé. Tirer la trappe au niveau de la cavité et l'ouvrir.

Bouchon de remplissage

Utiliser uniquement des bouchons de remplissage d'origine. Les véhicules avec moteur diesel sont équipés d'un bouchon de remplissage spécifique.

La détermination de la consommation de carburant est régulée par la direc‐ tive européenne 715/2007

692/2008 A. La directive est basée sur les habitu‐ des courantes de conduite : on estime la conduite urbaine à environ 1/3 et la conduite extra-urbaine à environ 2/3. Les démarrages à froid et les phases d'accélération sont également pris en compte. Un autre élément de la directive est l'indication de l'émission de CO2. Les indications ne doivent pas être comprises comme une garantie quant à la consommation de carburant réelle du véhicule. La consommation de carburant dépend dans une large mesure du style de conduite ainsi que des conditions routières et du trafic. Toutes les valeurs se rapportent au modèle de base européen avec équi‐ pement de série.

Conduite et utilisation

Le calcul de la consommation de car‐ burant tient compte du poids à vide du véhicule, déterminé selon la régle‐ mentation. La présence d'équipe‐ ments optionnels peut entraîner une légère augmentation de la consom‐ mation de carburant et des niveaux d'émission de CO2 ainsi qu'une vi‐ tesse maximale un peu plus basse. Consommation de carburant, émis‐ sions de CO2 3 205.

Informations générales Utiliser uniquement un dispositif d'at‐ telage homologué pour le véhicule. Nous vous recommandons de confier tout montage ultérieur à un atelier. Faire effectuer toute modification du véhicule qui concerne le système de refroidissement, les plaques de pro‐ tection thermiques ou d'autres orga‐ nes du véhicule. Une fois monté, le dispositif d'attelage pourrait recouvrir l'ouverture de l'œil‐ let de remorquage. Si c'est le cas, uti‐ liser la barre d'attelage pour assurer le remorquage. Toujours garder la barre d'attelage dans le véhicule. Cotes de montage du dispositif d'at‐ telage monté en usine 3 213.

Caractéristiques de conduite et conseils pour le remorquage

Avant d'accrocher une remorque, lu‐ brifier la boule d'attelage. Toutefois, il ne faut pas la lubrifier si un stabilisa‐ teur qui agit sur la boule est utilisé pour réduire les mouvements de la‐ cet. Pour les remorques avec mauvaise tenue de route et les caravanes dont le poids total autorisé en charge supérieur à 1100 kg, l'utilisation d'un stabiliseur est fortement recomman‐ dée pour des vitesses supérieures à 80 km/h. Si la remorque commence à balan‐ cer, ralentir, ne pas contre-braquer, freiner à fond si nécessaire. En descente, engager le même rap‐ port que pour monter la pente et rou‐ ler à plus ou moins même vitesse. Régler la pression de gonflage à la valeur pour pleine charge 3 210.

Conduite et utilisation

La charge remorquable admissible s'applique à la pente spécifiée et jus‐ qu'à une altitude de 1000 mètres audessus du niveau de la mer. Comme la puissance du moteur décroît quand l'altitude augmente en raison de la ra‐ réfaction de l'air, les performances en montagne sont réduites ; le poids total roulant autorisé est également réduit de 10% pour tous les 1000 mètres d'altitude supplémentaire. Le poids total roulant ne doit pas être réduit

quand le véhicule roule sur des routes

à faible déclivité (moins de 8%, par exemple des autoroutes). Le poids total roulant autorisé ne doit pas être dépassé. Ce poids est men‐ tionné sur la plaquette signalétique 3 202.

Charge verticale à l'attelage

La charge verticale à l'attelage est la charge exercée par la remorque sur la boule d'attelage. Elle peut varier en modifiant la répartition du poids lors du chargement de la remorque.

La charge verticale maximum admis‐ sible à l'attelage (75 kg) est mention‐ née sur la plaquette d'identification du dispositif d'attelage et dans les docu‐ ments du véhicule. Toujours essayer d'atteindre la charge maximum, en particulier dans le cas de remorques lourdes. La charge verticale à l'atte‐ lage ne doit jamais descendre sous 25 kg.

Charge sur l'essieu arrière

Quand la remorque est accrochée et que le véhicule tracteur est chargé au maximum, la charge admissible sur l'essieu arrière (voir plaquette signa‐ létique ou papiers du véhicule) peut

être dépassée de 60 kg. Le poids total autorisé en charge peut être dé‐ passé, de 70 kg. Si la charge admis‐ sible sur l'essieu arrière est dépas‐ sée, la vitesse maximale est de 100 km/h.

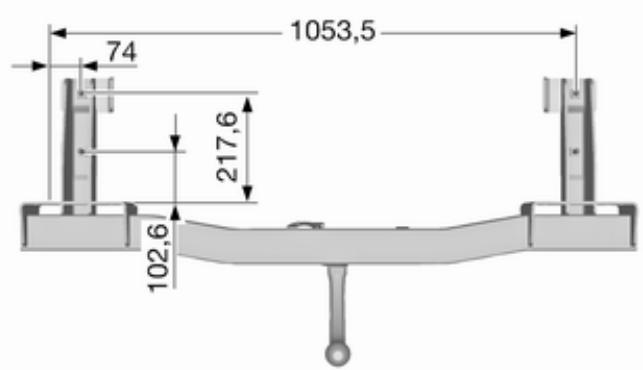

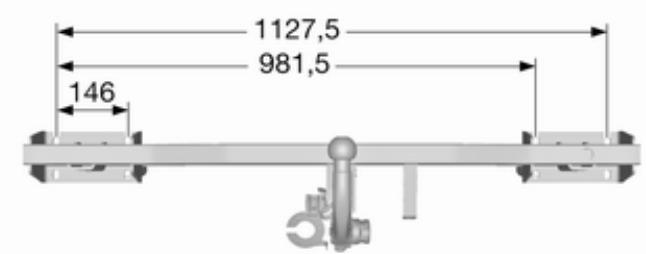

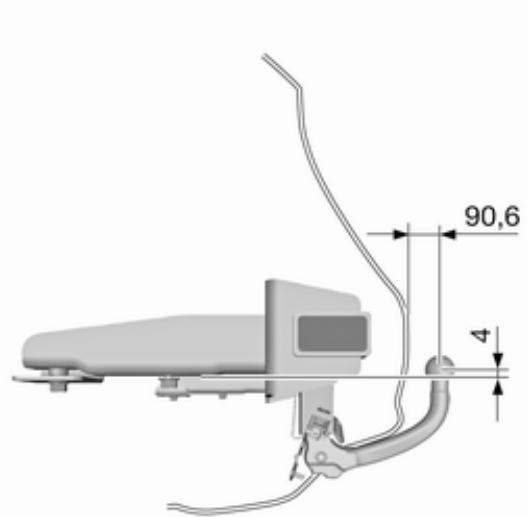

Dispositif d'attelage

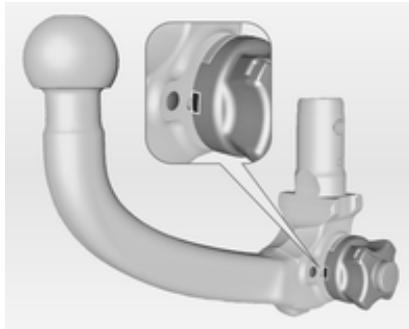

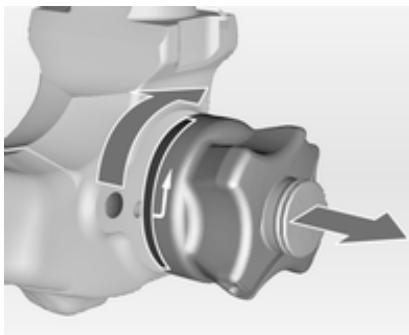

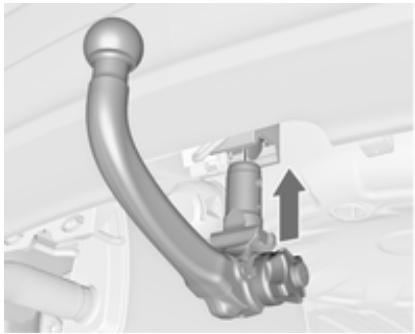

Contrôle du serrage de la barre d'attelage

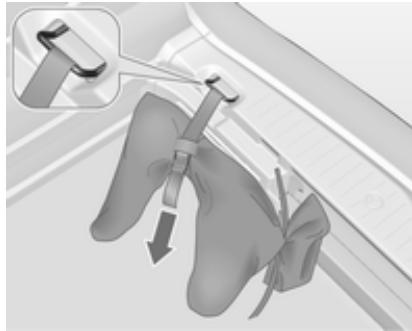

Le sac avec la barre d'attelage est rangé dans le compartiment de ran‐ gement arrière sur le plancher.

Introduire la sangle à travers l'anneau d'arrimage et serrer la sangle pour fixe le sac.

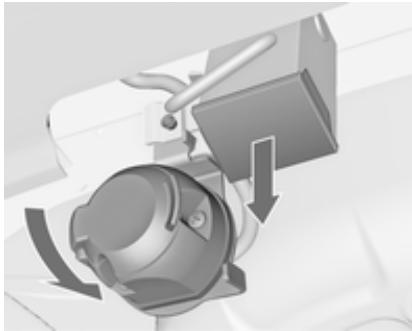

Désencliqueter et rabattre la prise vers le bas. Enlever le bouchon de l'ouverture de barre d'attelage et l'en‐ gager.

■ La marque rouge du bouton rotatif doit se trouver en face de la marque verte de la barre d'attelage.

■ L'écartement entre le bouton rotatif et la barre d'attelage doit être d'en‐ viron 5 millimètres. Sinon, la barre d'attelage doit être serrée avant d'être insérée :

Œillet pour câble de rupture d'attelage

Insertion de la barre d'attelage

Ne pas toucher la poignée rotative lors de l'insertion.

Verrouiller la barre d'attelage en tour‐ nant la clé dans le sens horaire. En‐ lever la clé et fermer le volet de pro‐ tection.

Attacher le câble de rupture d'atte‐ lage à l'œillet.

Contrôler que la barre d'attelage est montée correctement. ■ La marque verte du bouton rotatif doit se trouver en face de la marque verte de la barre d'attelage. ■ Il ne doit pas y avoir de jeu entre la poignée rotative et la barre d'atte‐ lage.

Conduite et utilisation

■ La barre d'attelage doit être enga‐ gée fermement dans le logement. ■ La barre d'attelage doit être ver‐ rouillée et la clé doit être retirée.

L'utilisation d'une remorque est uniquement autorisée quand la barre d'attelage est correctement montée. Si la barre d'attelage n'est pas engagée correctement, pren‐ dre contact avec un atelier.

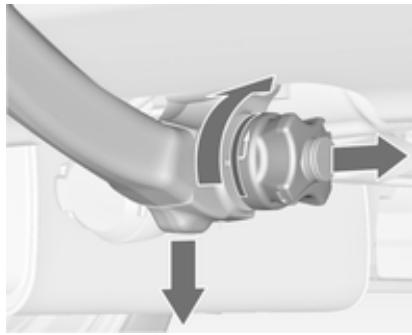

Dépose de la barre d'attelage

Ouvrir le volet de protection et tourner la clé dans le sens horaire pour dé‐ verrouiller la barre d'attelage.

Sortir la poignée rotative et tourner à fond dans le sens horaire. Tirer la barre d'attelage vers le bas pour la sortir. Insérer le bouchon dans l'ouverture. Rabattre la prise.

Programme de stabilité de la remorque

Si le système détecte un fort mouve‐ ment de lacet, la puissance du moteur est réduite et l'attelage est freiné de manière déterminée jusqu'à la dispa‐ rition du lacet. Quand le système est en action, garder le volant aussi im‐ mobile que possible. Le programme de stabilité de remor‐ que (TSA) est une fonction de l'Elec‐ tronic Stability Control 3 142.

Nous vous recommandons d'utiliser les pièces et accessoires d'origine et les pièces homologuées par l'usine correspondant spécifiquement

à votre type de véhicule. Nous ne pouvons porter aucun jugement sur la fiabilité d'autres pièces, même si un agrément officiel ou autre devait exister, et nous ne pouvons pas non plus en répondre. N'apporter aucune modification à l'équipement électrique, par exem‐ ple des modifications de la gestion électronique (Chip-Tuning).

Si le véhicule doit être stocké pendant plusieurs mois :

■ Laver et lustrer le véhicule. ■ Faire vérifier la protection à la cire dans le compartiment moteur et sur le soubassement. ■ Nettoyer et protéger les joints d'étanchéité en caoutchouc. ■ Remplacer l'huile moteur. ■ Vider le réservoir de liquide de laveglace. ■ Vérifier la protection antigel et anti‐ corrosion du liquide de refroidisse‐ ment. ■ Régler la pression de gonflage des pneus à la valeur pour la pleine charge. ■ Garer le véhicule dans un local sec et bien ventilé. Engager la première vitesse ou la marche arrière ou bien placer le levier sélecteur sur P. Em‐ pêcher le véhicule de rouler.

■ Ne pas serrer le frein de stationne‐ ment. ■ Ouvrir le capot, fermer toutes les portes et verrouiller le véhicule. ■ Débrancher la cosse de la borne négative de la batterie du véhicule. Ne pas oublier que l'ensemble des systèmes ne fonctionne plus (par exemple l'alarme antivol).

Reprise des véhicules hors d'usage

Vous trouverez des informations sur la reprise des véhicules hors d'usage et leur recyclage sur notre site. Ne confier ce travail qu'à un centre de re‐ cyclage agréé.

Contrôles du véhicule

Exécution du travail

Quand le véhicule est remis en circu‐ lation :

■ Rebrancher la borne négative de la batterie. Activer l'électronique des lève-vitres. ■ Vérifier la pression des pneus. ■ Remplir le réservoir de lave-glace. ■ Vérifier le niveau d'huile du moteur. ■ Contrôler le niveau de liquide de re‐ froidissement. ■ Le cas échéant, poser la plaque d'immatriculation.

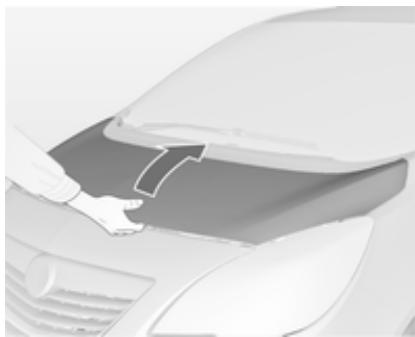

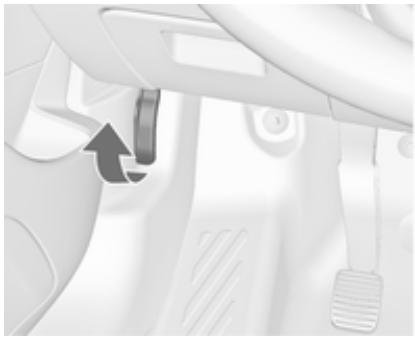

N'effectuer des contrôles dans le compartiment moteur que lorsque le contact est coupé. Le ventilateur de refroidissement peut également fonctionner lors‐ que le contact est coupé.

Le système d'allumage une ten‐ sion extrêmement élevée. Ne pas toucher.

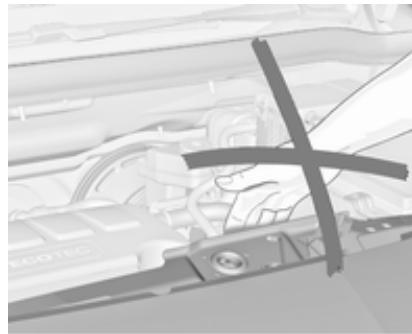

Fixer la béquille de capot.

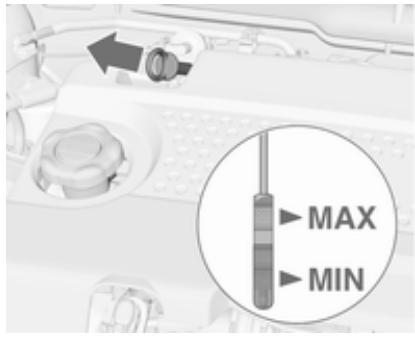

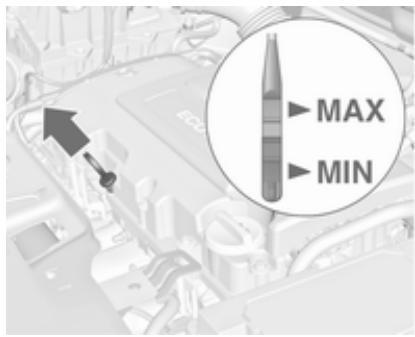

Vérifier manuellement le niveau d'huile moteur à intervalle régulier afin d'éviter d'endommager le moteur.

Veiller à ce que l'huile utilisée res‐ pecte les valeurs spécifiées. Fluides et lubrifiants recommandés 3 198. Contrôle à effectuer uniquement lors‐ que le véhicule est à l'horizontale. Le moteur doit avoir atteint sa tempéra‐ ture de fonctionnement et être arrêté depuis au moins 5 minutes. Sortir la jauge d'huile, l'essuyer, l'in‐ troduire dans le tube jusqu'à la butée sur la poignée, la ressortir et relever le niveau d'huile moteur. Plonger la jauge jusqu'à la butée de la poignée et effectuer un demi-tour.

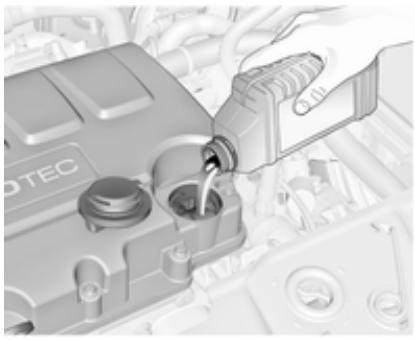

Lorsque le niveau d'huile moteur est descendu sous le repère MIN, faire l'appoint d'huile moteur.

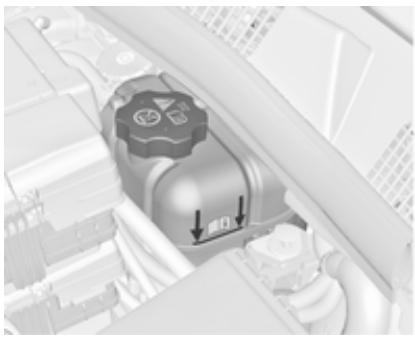

Le liquide de refroidissement offre une protection contre le gel allant jus‐ qu'à environ -28°C.

N'employer que du produit antigel homologué.

En fonction du moteur, différentes jauges d'huile sont utilisées.

Nous vous recommandons d'utiliser la même qualité d'huile moteur que celle utilisée lors de la dernière vi‐ dange. Le niveau d'huile moteur ne doit pas dépasser le repère MAX de la jauge.

Un excès d'huile moteur doit être vidangé ou aspiré. Capacités de remplissage 3 209. Liquide de lave-glace Si le système de refroidissement est froid, le niveau de liquide de refroidis‐ sement doit se trouver au-dessus du repère de niveau de remplissage. Faire l'appoint si le niveau est bas.

Pour faire l'appoint, utiliser un mé‐ lange 1 : 1 de concentré de liquide de refroidissement homologué et d'eau de ville propre. Si du concentré de li‐

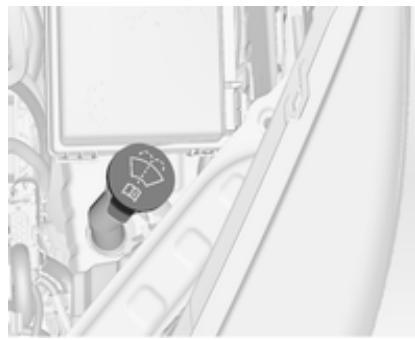

Seule une concentration d'antigel adéquate dans le produit de laveglace garantit la protection néces‐ saire à basses températures ou en cas de baisses soudaines de tem‐ pérature.

Remplir avec de l'eau propre mélan‐ gée d'une quantité adéquate de pro‐ duit de lave-glace contenant de l'an‐

Si la garniture de frein atteint l'épais‐ seur minimale, g s'allume. En plus, un code chiffré ou un message de véhicule est affiché dans le centre d'informations du conducteur. Mes‐ sages du véhicule 3 102.

On peut poursuivre sa route, mais il faut faire remplacer les garnitures de frein dès que possible. Une fois que des garnitures de frein neuves ont été montées, ne pas ef‐ fectuer de freinage d'urgence inutile pendant les premiers déplacements.

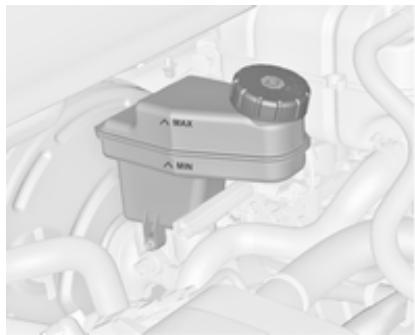

9 Attention Le liquide de frein est nocif et cor‐ rosif. Éviter les contacts avec les yeux, la peau, les tissus et les sur‐ faces peintes.

sitif de freinage. Faire corriger la cause de la fuite de liquide de frein par un atelier.

N'utiliser que du liquide de frein à hau‐ tes performances homologué pour le véhicule. Liquide de frein/ d'embrayage 3 198.

La batterie du véhicule ne nécessite aucun entretien, à condition que le style de conduite adopté garantisse une charge suffisante de la batterie. Les petits trajets et les démarrages fréquents peuvent entraîner la dé‐ charge de la batterie. Éviter l'utilisa‐ tion de consommateurs électriques non nécessaires. Le niveau de liquide de frein doit se situer entre MIN et MAX. Lors de l'appoint, veiller à la plus grande propreté car la présence d'im‐ puretés dans le liquide de frein peut entraîner des défaillances du dispo‐

Les piles ne doivent pas être jetées avec les ordures ménagères. Elles doivent être recyclées via les centres de collecte appropriés.

Ne pas utiliser le véhicule pendant plus de 4 semaines peut conduire à une décharge de la batterie. Dé‐ brancher la cosse de la borne néga‐ tive de la batterie du véhicule. Ne brancher et débrancher la batterie que quand le contact est coupé. Protection contre la décharge de la batterie 3 121.

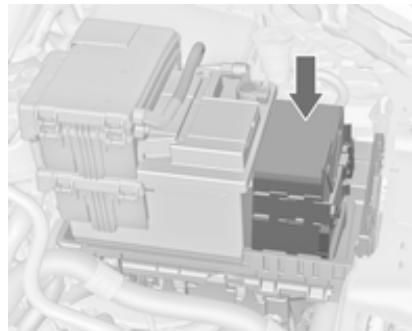

Remplacement d'une batterie

Si le réservoir a été vidé, le circuit de gazole (diesel) doit être purgé de son air. Mettre le contact trois fois, chaque fois pour une durée de 15 secondes.

Puis démarrer le moteur pendant 40 secondes au maximum. Répéter cette procédure après avoir attendu au moins 5 secondes. Si le moteur ne démarre pas, prendre contact avec un atelier.

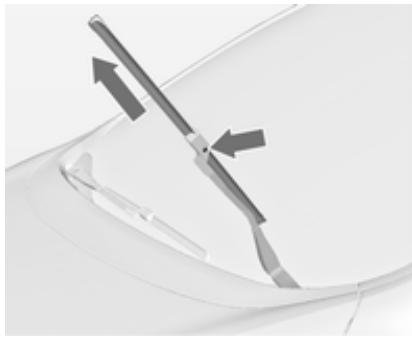

Soulever le bras d'essuie-glace, en‐ foncer le bouton pour libérer le balai d'essuie-glace et l'enlever.

Fixer le balai de l'essuie-glace légè‐ rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐ clique. Abaisser le bras d'essuie-glace avec précaution.

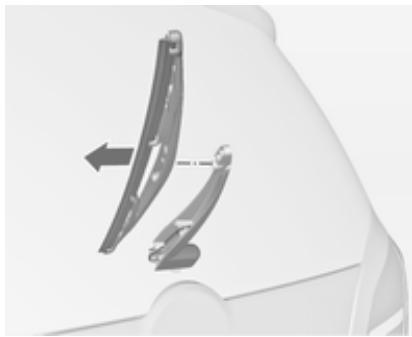

Soulever le bras d'essuie-glace. Dé‐ gager le balai d'essuie-glace comme illustré et l'enlever.

Fixer le balai de l'essuie-glace légè‐ rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐ clique. Abaisser le bras d'essuie-glace avec précaution.

Remplacement des ampoules

Couper le contact et désactiver les commutateurs concernés ou fermer les portes. Maintenir une ampoule uniquement par son culot ! Ne pas toucher le verre de l'ampoule avec les doigts nus. Ne remplacer les ampoules que par des ampoules du même type. Remplacer les ampoules de phare depuis l'intérieur du compartiment moteur.

Phares avec systèmes séparés pour les feux de croisement 1 (ampoules extérieures) et les feux de route 2

5. Placer le capuchon et le tourner dans le sens horaire.

1. Tourner le capuchon 2 dans le sens antihoraire et l'enlever.

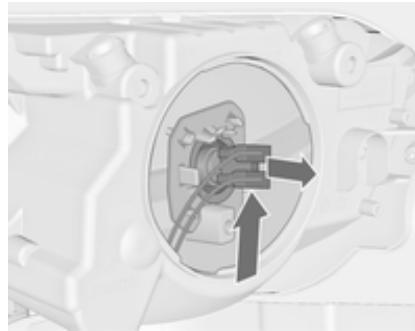

2. Débrancher la fiche de l'ampoule.

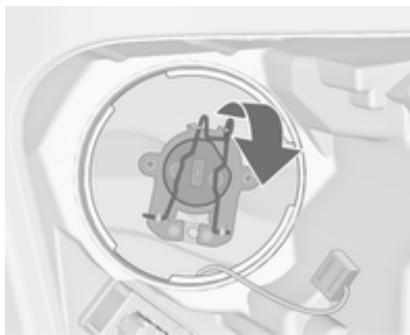

3. Désencliqueter l'attache ressort, puis la pivoter vers l'arrière.

4. Enlever et remplacer l'ampoule.

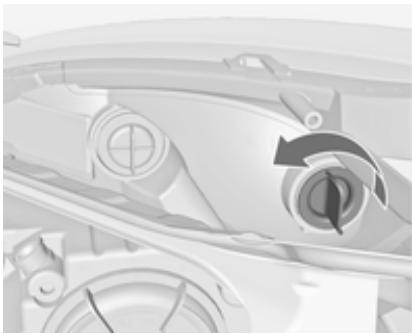

Feu latéral / feu de jour

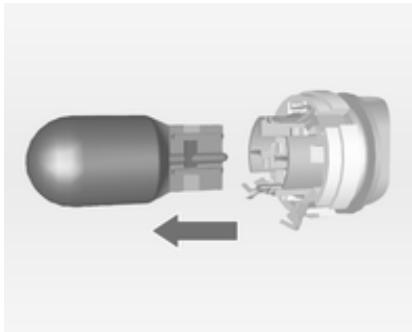

2. Détacher l'ampoule de la douille d'ampoule et la remplacer.

3. Introduire la douille dans le réflec‐ teur et la tourner dans le sens ho‐ raire.

1. Tourner la douille d'ampoule dans le sens antihoraire et l'enlever.

1. Tourner la douille d'ampoule dans le sens antihoraire et l'enlever.

4. Introduire la douille dans le réflec‐ teur et la tourner dans le sens ho‐ raire.

ment de direction se trouve égale‐ ment derrière le couvercle du feu de route additionnel.

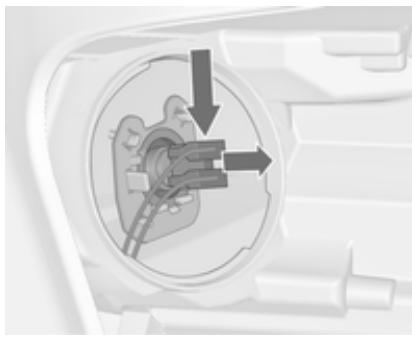

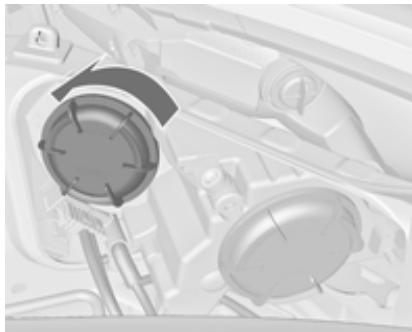

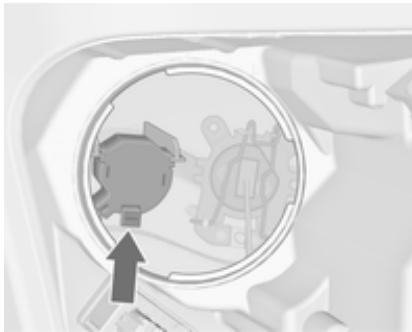

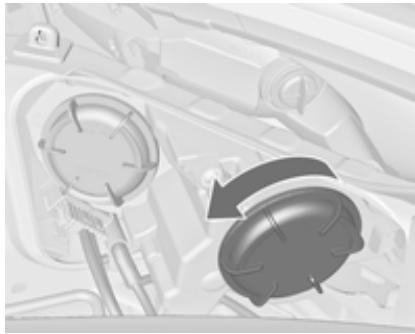

Feu de croisement / feu de route

Éclairage directionnel adaptatif

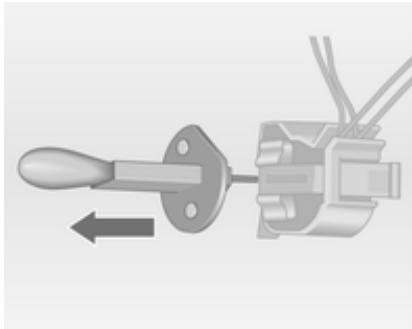

2. Pousser la douille d'ampoule vers le bas et extraire la douille d'am‐ poule du réflecteur.

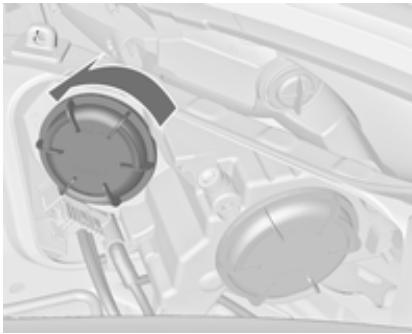

1. Tourner le capuchon 1 dans le sens antihoraire et l'enlever.

Phares avec systèmes séparés pour les feux de croisement et les feux de routes 1 (ampoules extérieures) et les feux de route additionnels 2 (ampou‐ les intérieures). Le feu de change‐

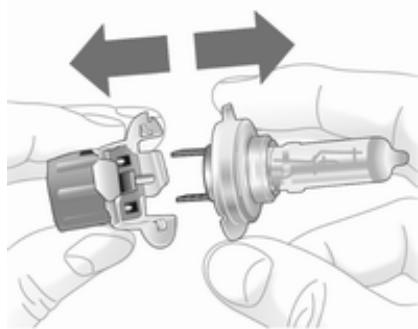

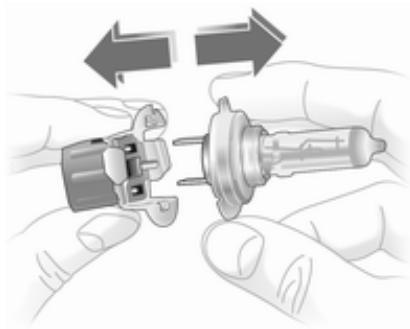

3. Séparer l'ampoule de la douille d'ampoule et remplacer l'am‐ poule. 4. Introduire la douille d'ampoule dans le réflecteur. 5. Placer le capuchon et le tourner dans le sens horaire.

4. Comprimer le loquet et introduire la douille d'ampoule dans le ré‐ flecteur.

5. Placer le capuchon et le tourner dans le sens horaire.

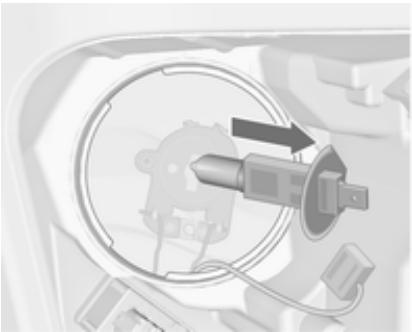

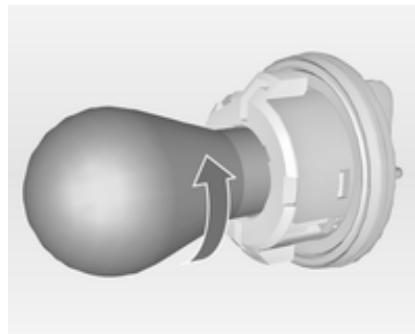

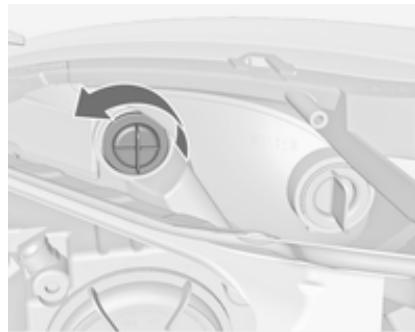

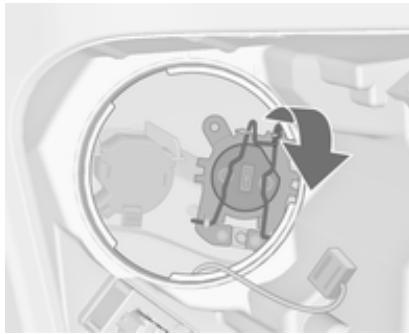

Feu de changement de direction

1. Faire tourner le couvercle 2 dans le sens antihoraire et l'enlever. 2. Débrancher la fiche de l'ampoule.

Feu de route additionnel

2. Comprimer le loquet et retirer la douille d'ampoule du réflecteur.

1. Faire tourner le couvercle 2 dans le sens antihoraire et l'enlever.

3. Désencliqueter l'attache ressort, puis la pivoter vers l'arrière.

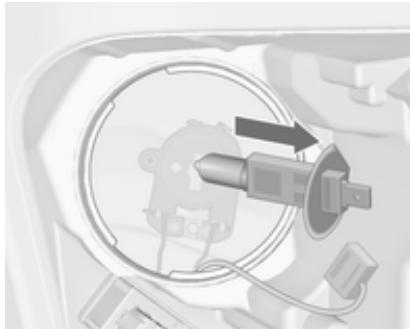

3. Enlever et remplacer l'ampoule.

7. Placer le capuchon et le tourner dans le sens horaire.

Les ampoules sont accessibles de‐ puis le dessus du véhicule.

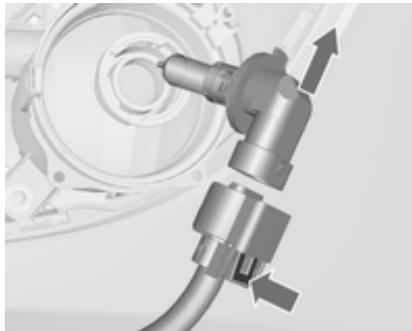

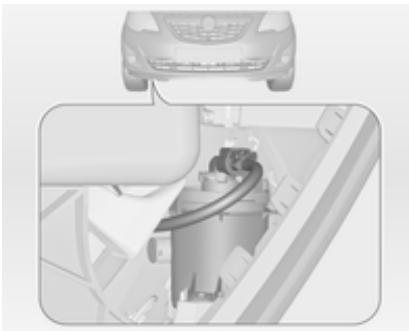

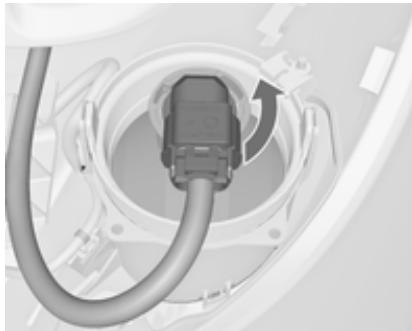

1. Tourner la douille d'ampoule dans le sens antihoraire et l'enlever du réflecteur.

2. Dégager la douille d'ampoule du connecteur en enfonçant la patte de retenue.

3. Enlever et remplacer la douille d'ampoule avec l'ampoule. 4. Brancher le connecteur. 5. Introduire la douille d'ampoule dans le réflecteur. 6. Tourner la douille d'ampoule dans le sens des aiguilles d'une montre et l'encliqueter.

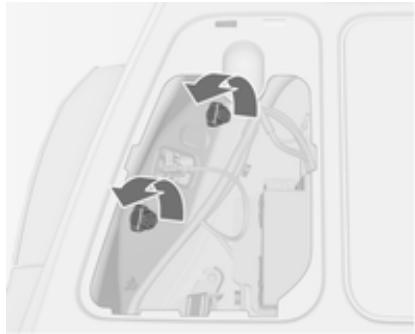

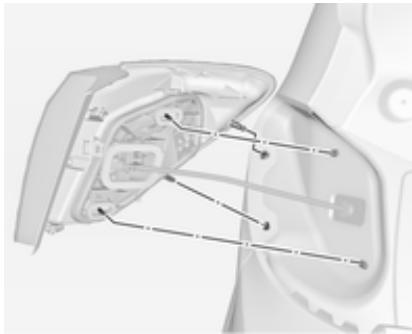

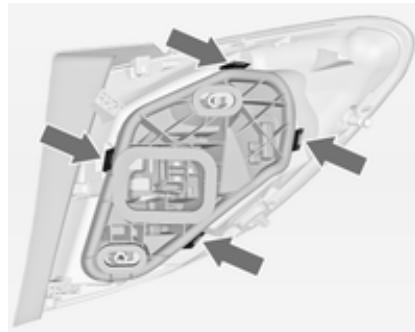

1. Dégager le couvercle et l'enlever. 3. Retirer avec précaution l'ensem‐ ble de feu arrière des broches de retenue et enlever. S'assurer que la goulotte de câbles reste en place. 4. Débrancher la fiche du support d'ampoule.

6. Enlever et remplacer l'ampoule.

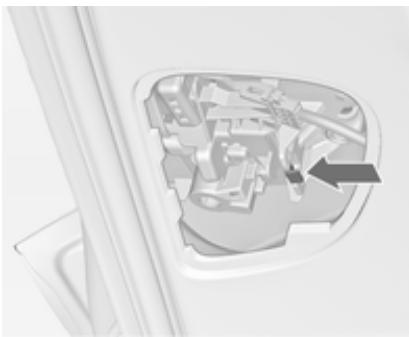

Feux arrière dans le cadre de hayon

1. Ouvrir le hayon et enlever le cou‐ vercle à l'aide d'un tournevis.

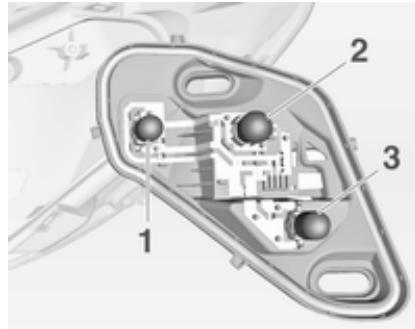

2. Enfoncer la patte de fixation et en‐ lever le support d'ampoule par le bas.

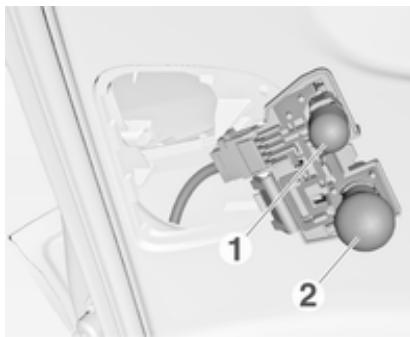

3. Pour remplacer l'ampoule du feu de recul (1), enlever et remplacer l'ampoule.

Pour remplacer l'ampoule de feu arrière (2), enfoncer légèrement l'ampoule dans la douille, tourner dans le sens antihoraire et rem‐ placer l'ampoule. 4. Introduire le support d'ampoule dans la fixation. 5. Fixer le couvercle. 6. Mettre le contact, faire fonctionner et vérifier tous les feux.

Pour remplacer l'ampoule de feu ar‐ rière et l'ampoule de feu antibrouillard arrière sur le côté droit du cadre de hayon, procéder de la même façon.

Retirer le couvercle.

2. Sortir la douille d'ampoule par le bas en veillant à ne pas tirer sur le câble.

Éclairage intérieur

Éclairage du coffre

Éclairage de plaque d'immatriculation

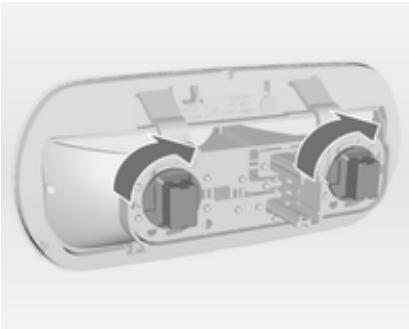

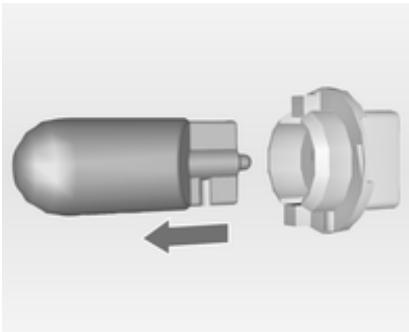

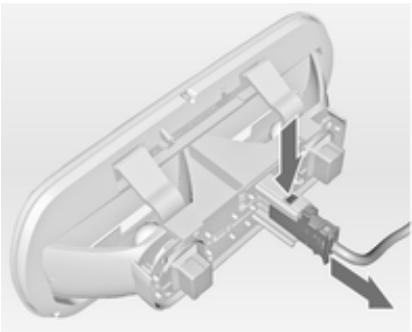

Éclairage des environs.

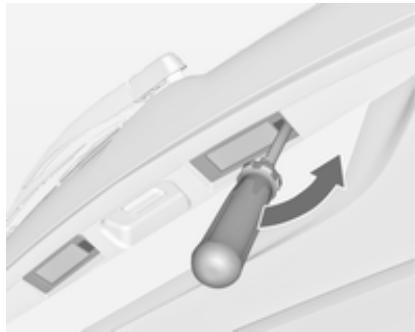

1. Introduire un tournevis dans le creux du couvercle, appuyer sur le côté et libérer le ressort.

Faire remplacer les ampoules par un atelier.

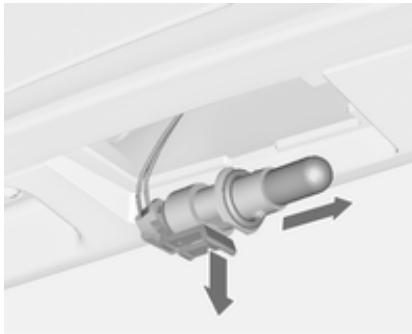

3. Libérer la patte de retenue et en‐ lever la douille d'ampoule de la fi‐ che.

4. Enlever et remplacer la douille d'ampoule avec l'ampoule. 5. Brancher la fiche sur la douille d'ampoule. 6. Enfoncer la douille d'ampoule dans le boîtier et fermer le cou‐ vercle.

1. Détacher le boîtier en bas et l'en‐ lever.

5. Introduire la douille d'ampoule dans le boîtier et la tourner dans le sens antihoraire. 6. Brancher le connecteur. 7. Fixer le boîtier.

Éclairage du tableau de bord

Faire remplacer les ampoules par un atelier. 3. Tourner la douille d'ampoule dans le sens horaire et l'enlever.

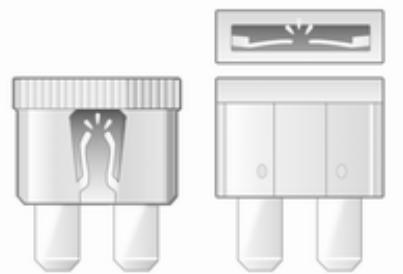

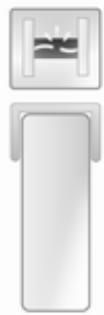

Les inscriptions sur le fusible neuf doivent correspondre aux inscriptions sur le fusible défectueux.

Le véhicule est équipé de trois boîtes à fusibles : ■ à l'avant gauche du compartiment moteur ; ■ à l'intérieur derrière le comparti‐ ment de rangement ou, dans les véhicules avec la direction à droite, derrière la boîte à gants ; ■ derrière un cache sur le côté gau‐ che du coffre. Avant de remplacer un fusible, mettre le commutateur correspondant en po‐ sition Off et couper le contact. Un fusible défectueux se reconnaît à son filament brûlé. Ne pas rempla‐ cer le fusible tant que la cause de la défaillance n'a pas été supprimée. Certaines fonctions sont protégées par plusieurs fusibles.

Des fusibles peuvent aussi être enfi‐ chés même si la fonction n'est pas présente.

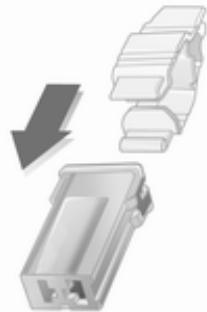

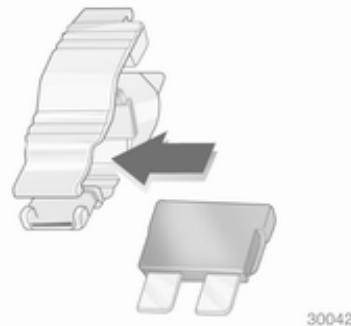

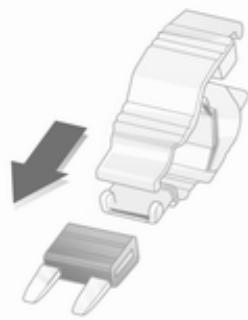

Placer la pince à fusibles par le haut ou le côté sur les différents types de fusibles et retirer le fusible.

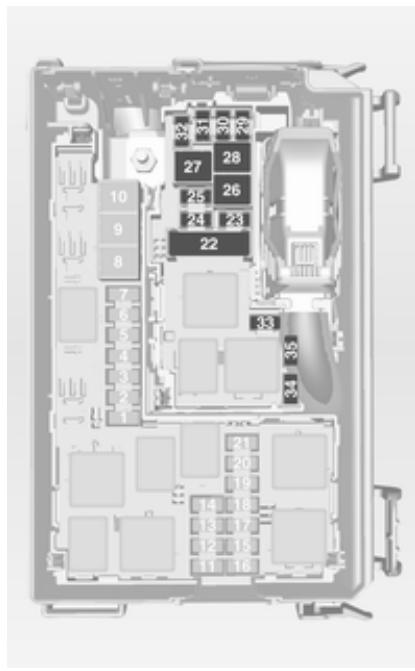

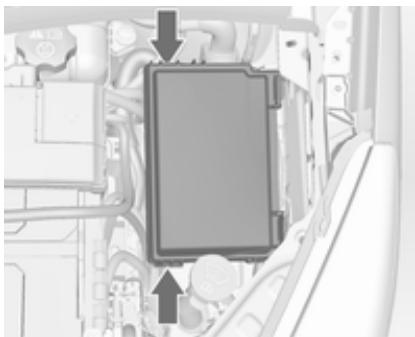

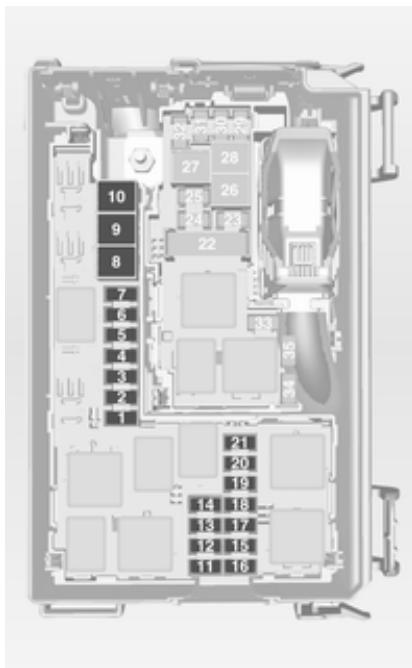

La boîte à fusibles se trouve à l'avant gauche du compartiment moteur. Détacher le couvercle, le soulever et l'enlever. Après avoir remplacé des fusibles dé‐ fectueux, refermer le couvercle de boîte à fusibles et l'encliqueter en ap‐ puyant. Si le couvercle de boîte à fusibles n'est pas correctement fermé, des dysfonctionnements peuvent surve‐ nir.

N° Circuit électrique

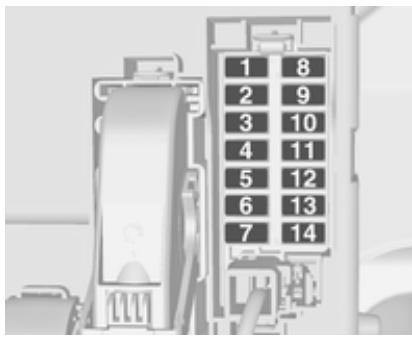

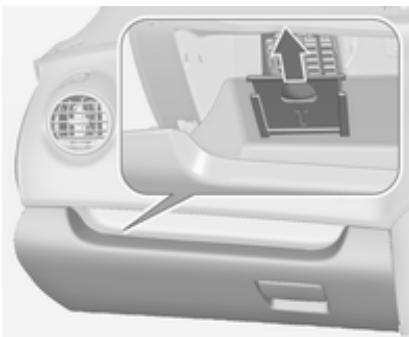

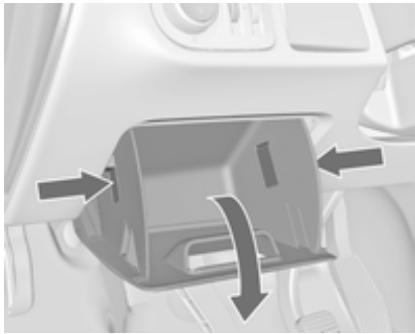

1 La boîte à fusibles se trouve derrière le compartiment de rangement du ta‐ bleau de bord. Ouvrir le compartiment, comprimer les pattes de verrouillage, rabattre le compartiment vers le bas et l'enlever.

Dans les véhicules avec direction

à droite, la boîte à fusibles se trouve derrière un cache dans la boîte à gants. Ouvrir la boîte à gants, tirer le couvercle vers le haut et l'enlever.

N° Circuit électrique

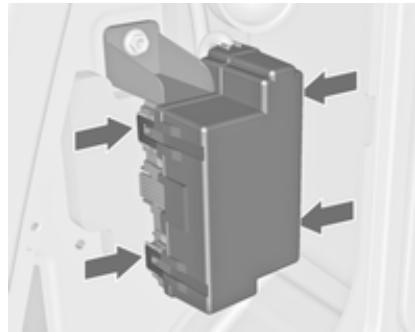

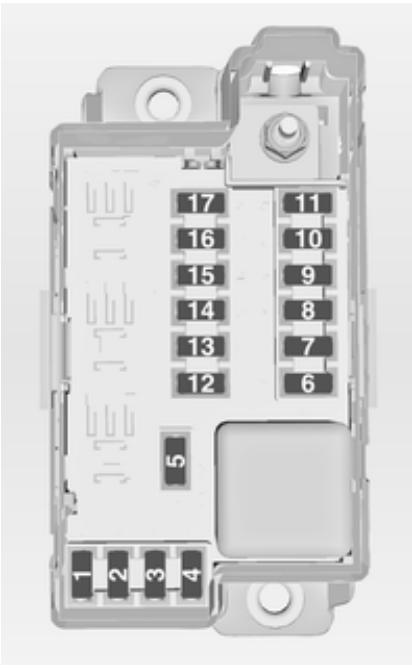

1 Pour ouvrir le compartiment, le déga‐ ger et l'ouvrir. Le cric et l'outillage du véhicule se trouvent dans la niche de la roue de secours située dans le coffre.

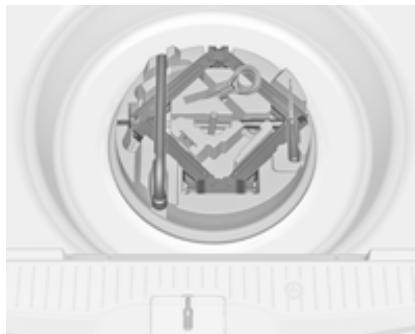

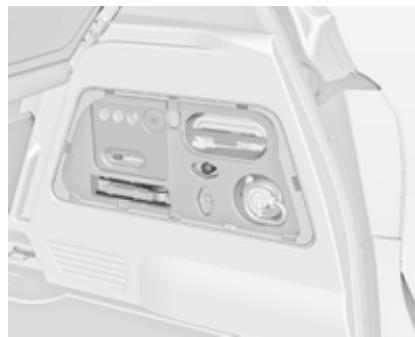

L'outillage du véhicule est rangé dans le compartiment droit du coffre, con‐ jointement avec le kit de réparation des pneus.

Franchir les arêtes vives lentement et si possible à angle droit. Rouler sur des arêtes vives peut endommager les pneus et les jantes. Ne pas écra‐ ser un pneu contre une bordure de trottoir lors du stationnement. Contrôler régulièrement l'état des pneus. En cas de dégâts ou d'usure anormale, prendre contact avec un atelier.

Les pneus d'hiver améliorent la sécu‐ rité de conduite à des températures inférieures à 7°C et devraient donc être montés sur toutes les roues. Disposer l'autocollant de vitesse dans le champ de vision du conducteur se‐ lon la réglementation du pays.

Désignations des pneus

Par exemple 195/65 R 15 91 H 195 = Largeur des pneus en mm 65 = Rapport de la section (hau‐ teur du pneu sur largeur du pneu) en % R = Type de carcasse : Radiale RF = Type : RunFlat 15 = Diamètre des jantes en pou‐ ces 91 = Indice de capacité de charge par exemple : 91 correspond à 615 kg H = Indicatif de vitesse Indicatif de vitesse : Q = jusqu'à 160 km/h S = jusqu'à 180 km/h T = jusqu'à 190 km/h la roue de secours. Cela vaut égale‐ ment pour les véhicules avec sys‐ tème de surveillance de la pression des pneus. Dévisser le capuchon de la valve.

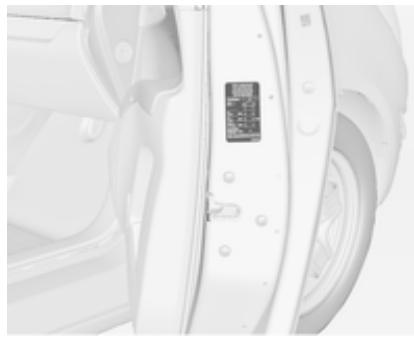

Pression de gonflage 3 210 et sur l'étiquette apposée sur la porte avant côté passager.

Les données de pression de gonflage se rapportent aux pneus froids. Elles s'appliquent tant aux pneus d'été qu'aux pneus d'hiver. Toujours gonfler la roue de secours à la pression de gonflage pour pleine charge.

La pression de gonflage ECO sert à atteindre la plus faible consomma‐ tion de carburant possible. Le surgonflage ou le sous-gonflage des pneus par rapport aux pressions prescrites influence défavorablement la sécurité, la tenue de route, le con‐ fort routier et la consommation et aug‐ mente l'usure des pneus.

Un gonflage insuffisant peut pro‐ voquer un échauffement considé‐ rable du pneu ainsi que des dom‐ mages internes entraînant le dé‐ collement de la bande de roule‐ ment et même l'éclatement du pneu à grande vitesse. Si la pression de gonflage doit être réduite ou augmentée sur un véhicule avec système de surveillance de la pression des pneus, couper le con‐ tact.

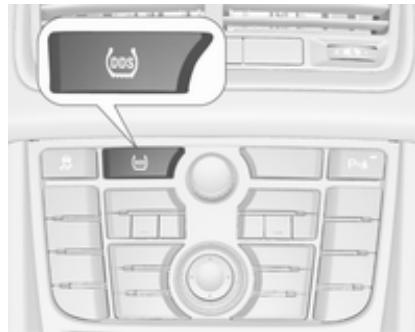

Système de détection de dégonflage des pneus

Le système de détection de dégon‐ flage des pneus vérifie en perma‐ nence la vitesse de rotation des qua‐ tre roues. Si un pneu perd de la pression, le té‐ moin w s'allume en jaune et un mes‐ sage d'avertissement est affiché dans le centre d'informations du conduc‐ teur avec affichage de niveau supé‐ rieur. S'arrêter immédiatement et vé‐ rifier la pression de gonflage. Témoin w 3 95.

Quand le système est à nouveau fonctionnel, un message apparaît dans le centre d'informations du con‐ ducteur avec affichage de niveau supérieur.

Pour des raisons de sécurité, les pneus doivent être remplacés à partir d'une profondeur de 2-3 mm (4 mm pour les pneus d'hiver).

Si l'usure est plus importante à l'avant qu'à l'arrière, permuter régulièrement les roues avant avec les roues ar‐ rière. S'assurer que le sens de rota‐ tion des roues est le même qu'aupa‐ ravant.

Les pneus vieillissent même s'ils ne roulent pas. Nous recommandons de remplacer les pneus tous les 6 ans.

Changement de taille de pneus et de jantes

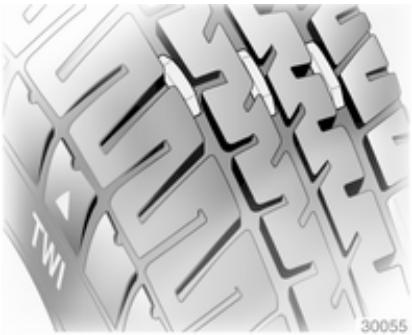

La profondeur minimale de sculpture légalement autorisée (1,6 mm) est at‐ teinte lorsque le profil est usé jus‐ qu'au repère d'usure (TWI = Tread

Wear Indicator). La position des re‐ pères d'usure est indiquée par des marques sur les flancs du pneu.

En cas d'utilisation de taille de pneus autre que celle montée d'origine, il faut, le cas échéant, reprogrammer le compteur de vitesse électronique ainsi que la pression de gonflage no‐ minale et procéder à d'autres modifi‐ cations du véhicule.

Après avoir changé de taille de pneu, faire remplacer l'étiquette de pression de gonflage.

L'utilisation de pneus ou de jantes non adaptés peut donner lieu à des accidents et entraîner la perte de l'homologation du véhicule.

Utiliser des enjoliveurs et des pneus homologués en usine pour le véhicule correspondant afin de répondre à tou‐ tes les exigences concernant chaque combinaison roue et pneu. Si des enjoliveurs ou des pneus non homologués en usine sont utilisés, les pneus ne peuvent pas présenter de bourrelet de protection de jante. Les enjoliveurs ne doivent pas entra‐ ver le refroidissement des freins.

Des pneus ou des enjoliveurs non adéquats peuvent conduire à un dégonflage soudain des pneus et donc à des accidents.

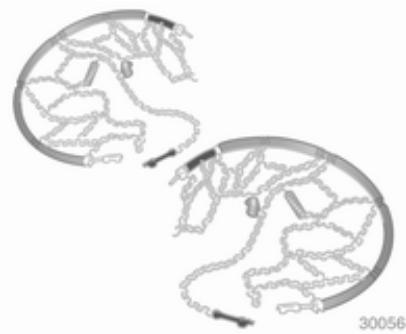

Les chaînes à neige ne sont autori‐ sées que sur les roues avant.

Utiliser des chaînes à neige à mail‐ lons fins qui ne dépassent pas la bande de roulement et les flancs in‐ térieurs des pneus de plus de 10 mm, fermoir de chaîne compris.

Un pneu endommagé est un pneu qui peut éclater.

Les chaînes à neige sont uniquement autorisées sur les pneus de taille

195/65 R 15, 205/55 R 16 et 225/45 R 17. Sur des pneus de taille 225/40 R 18, des chaînes à neige ne sont pas au‐ torisées. L'utilisation de chaînes à neige sur la roue de dépannage n'est pas autori‐ sée.

Kit de réparation des pneus

De petits dégâts sur la bande de rou‐ lement du pneu peuvent être réparés avec le kit de réparation de pneus. Ne pas enlever les corps étrangers du pneu. Les dégâts au pneu d'une taille supé‐ rieure à 4 mm ou se situant dans le flanc du pneu près de la jante ne peu‐ vent pas être réparés à l'aide du kit de réparation des pneus.

La tenue de route et la conduite du véhicule peuvent être altérées.

En cas de crevaison de pneu : Serrer le frein de stationnement, en‐ gager la 1ère, la marche arrière ou placer le levier sélecteur sur P. Le kit de réparation des pneus se trouve dans le compartiment de ran‐ gement du coffre.

1. Sortir la bouteille de produit d'étanchéité et le support avec le flexible d'air de leur logement.

3. Positionner la bouteille de produit d'étanchéité sur le support. S'as‐ surer que la bouteille ne tombe pas.

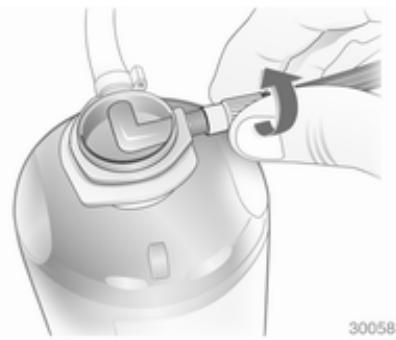

2. Détacher le flexible d'air du sup‐ port et le visser sur le raccord de la bouteille de produit d'étan‐ chéité.

4. Dévisser le capuchon de valve de la roue défectueuse.

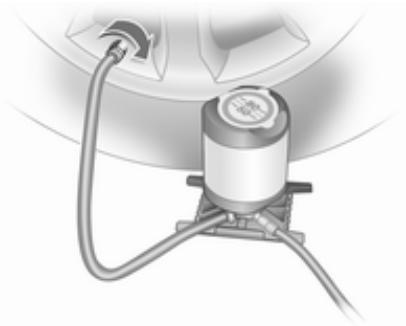

5. Visser le flexible de gonflage du pneu sur la valve. 6. Visser le flexible d'air sur le rac‐ cord du compresseur. 7. Mettre le contact. Nous vous recommandons de laisser le moteur tourner afin d'éviter un déchargement de la batterie.

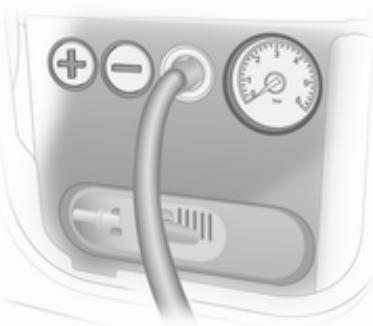

8. Appuyer sur le bouton < du com‐ presseur. Le pneu est rempli de produit d'étanchéité.

9. Le manomètre du compresseur indique brièvement une pression jusqu'à 6 bars pendant que la bouteille de produit d'étanchéité se vide (environ 30 secondes). Ensuite, la pression commence à chuter. 10. Le produit d'étanchéité a été com‐ plètement pompé dans le pneu. Puis, le pneu est gonflé à l'air. 11. La pression de gonflage prescrite devrait être atteinte dans les 10 minutes. Pression des pneus

3 210. Quand la pression cor‐ recte est atteinte, arrêter le com‐ presseur en appuyant à nouveau sur le bouton <.

Si la pression de pneu prescrite n'est pas atteinte dans les 10 minutes, démonter le kit de ré‐ paration de pneus. Avancer ou re‐ culer le véhicule d'un tour de roue. Brancher à nouveau le kit de ré‐ paration de pneus et poursuivre la procédure de remplissage pen‐ dant 10 minutes. Si la pression de gonflage prescrite n'est toujours pas atteinte, c'est que le pneu est trop fortement endommagé. Pren‐ dre contact avec un atelier. Évacuer la pression de gonflage excédentaire en utilisant le bou‐ ton ]. Ne pas faire fonctionner le com‐ presseur pendant plus de 10 minutes. 12. Pousser le loquet pour enlever la bouteille de produit d'étanchéité de son support. Visser le flexible de gonflage de pneu à l'orifice li‐ bre de la bouteille de produit

14. Prélever l'étiquette apposée sur la bouteille de produit d'étanchéité et indiquant la vitesse maximale admise et la disposer dans le champ de vision du conducteur. 15. Reprendre la route sans délai afin que le produit d'étanchéité se ré‐ partisse uniformément dans le pneu. Après un trajet d'environ 10 km (mais pas plus de 10 minutes), s'arrêter et contrôler la pression du pneu. À cet effet, visser directement le flexible d'air sur la valve du pneu et le com‐ presseur. Si la pression du pneu dépasse 1,3 bar, corriger selon la valeur prescrite. Répéter la procédure, jusqu'à ce que plus aucune perte de pression ne se produise.

Prendre contact avec un atelier. 16. Ranger le kit de réparation des pneus dans le coffre. Remarque Les caractéristiques de conduite du pneu réparé sont fortement dégra‐ dées et il convient donc de faire rem‐ placer ce pneu. Si du bruit inhabituel se fait entendre ou si le compresseur devient chaud, arrêter le compresseur pendant au moins 30 minutes. La valve de sécurité intégrée s'ouvre à une pression de 7 bars. Noter la date d'expiration du kit. Cette date dépassée, la capacité d'étanchéisation ne peut plus être

garantie. Être attentif aux consignes de stockage sur le flacon de produit d'étanchéité.

Remplacer le flacon de produit d'étanchéité. Mettre le flacon au re‐ but conformément à la législation en vigueur. Le compresseur et le produit d'étan‐ chéité peuvent être utilisés à partir de -30°C environ. Les adaptateurs fournis peuvent être utilisés pour gonfler d'autres ob‐ jets tels que ballons, matelas pneu‐ matiques, bateaux gonflables,... Ils sont logés dans la face inférieure du compresseur. Pour enlever un adap‐ tateur, y visser le flexible d'air du compresseur et l'extraire.

Changement d'une roue

Certains véhicules sont équipés d'un kit de réparation de pneus au lieu d'une roue de secours 3 181.

Effectuer les préparatifs suivants et suivre les conseils ci-après :

■ Garer le véhicule sur un sol ferme, plat et non glissant. Mettre les roues avant en position droite. ■ Serrer le frein de stationnement, engager la 1ère, la marche arrière ou placer le levier sélecteur sur P. ■ Enlever la roue de secours 3 187. ■ Ne jamais changer simultanément plusieurs roues. ■ N'utiliser le cric que pour remplacer les pneus crevés, pas pour monter des pneus d'hiver ou d'été au chan‐ gement de saison. ■ Si le sol n'est pas ferme, placer une planche solide d'une épaisseur maximale de 1 cm sous le cric. ■ Aucune personne ni aucun animal ne doivent se trouver à l'intérieur du véhicule soulevé par un cric. ■ Ne pas se glisser sous un véhicule soulevé par un cric. ■ Ne pas démarrer un véhicule sou‐ levé par un cric.

■ Avant de visser les vis de roue, les nettoyer et recouvrir le cône de chaque vis de roue d'une légère couche de graisse disponible dans le commerce.

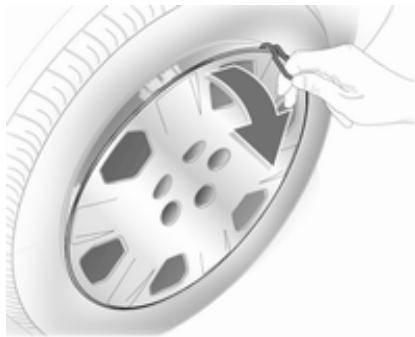

1. Enlever l'enjoliveur à l'aide du cro‐ chet. Outillage de bord 3 177.

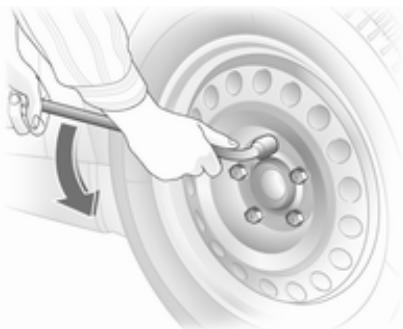

Pour les enjoliveurs avec vis de roue visibles : l'enjoliveur peut rester sur la roue. Ne pas enlever les anneaux de retenue des vis de roue. Roues en alliage léger : Dégager et retirer les capuchons des vis de roue à l'aide d'un tournevis. Afin de protéger la jante, placer un

chiffon entre le tournevis et la roue.

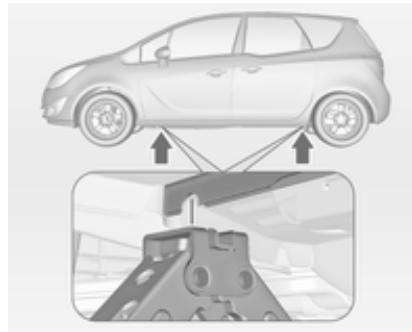

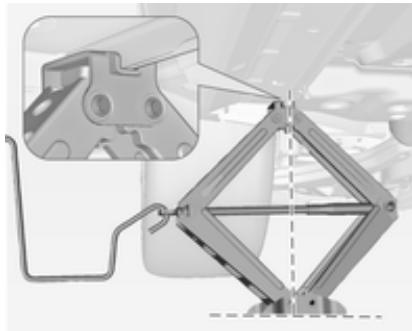

3. S'assurer que le cric est bien po‐ sitionné à un point de levage prévu. Levage du véhicule sur un pont élévateur :

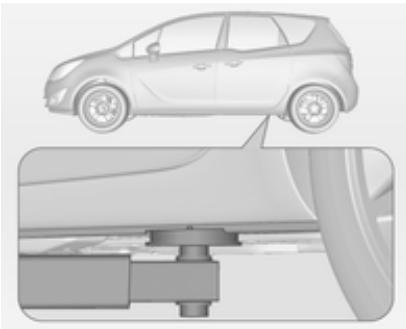

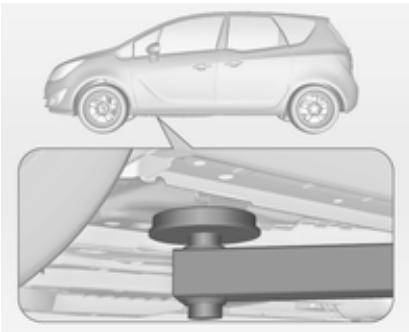

Positionner le bras arrière du pont

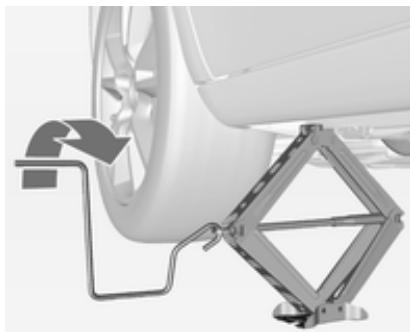

élévateur au niveau du soubasse‐ ment. 4. Régler le cric à la hauteur requise. Le positionner directement sous le point de levage de manière telle qu'il ne glisse pas.

6. Changer la roue. Visser les vis de roue. Abaisser le véhicule. Poser la clé de roue en s'assurant qu'elle est bien placée et serrer chaque vis en quinconce. Le cou‐ ple de serrage est de 110 Nm. Aligner le trou de valve de l'enjo‐ liveur avec la valve de pneu avant de l'installer.

Placer les capuchons des vis de roue. 11. Ranger la roue changée 3 187 ainsi que les outils du véhicule 3 177. 12. Vérifier la pression de gonflage du pneu ainsi que le couple de ser‐ rage des vis de roue dès que pos‐ sible. Faire remplacer ou réparer le pneu défectueux.

peut altérer la tenue de route. Faire remplacer le pneu défectueux dès que possible.

Certains véhicules sont équipés d'un kit de réparation de pneus au lieu d'une roue de secours. La roue de secours peut être qualifiée de roue de dépannage en raison de sa taille par rapport aux autres roues du véhicule et selon les réglementa‐ tions nationales. La roue de secours a une jante en acier. L'utilisation d'une roue de secours plus petite que les autres roues ou conjointement avec des pneus d'hiver

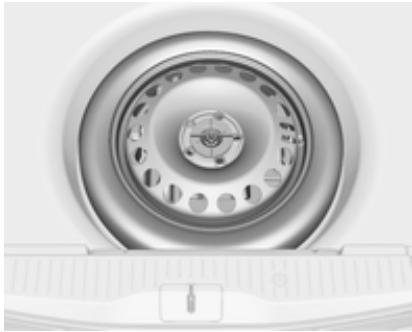

La roue de secours se trouve dans le coffre, sous le recouvrement de plan‐ cher. Elle est fixée par un écrou pa‐ pillon.

La niche de la roue de secours ne convient pas à toutes les tailles de pneu autorisées. Si une roue plus large que la roue de secours doit être rangée dans le coffre, elle doit être attachée par une sangle ou, selon la version, en utilisant une barre d'ex‐ tension.

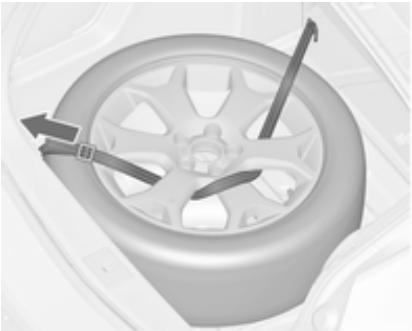

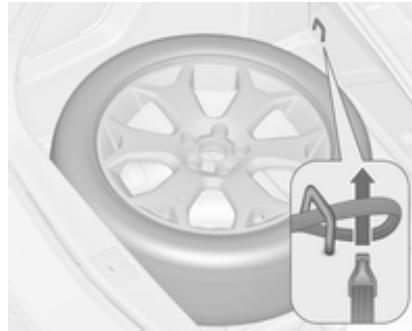

■ Placer l'extrémité libre de la sangle

à travers l'anneau d'arrimage avant du côté correspondant.

à l'anneau d'arrimage.

■ Faire passer la sangle entre les ray‐ ons de la roue, comme illustré.

■ Introduire le crochet dans l'anneau d'arrimage à l'arrière. ■ Serrer la sangle et la bloquer à l'aide de l'attache.

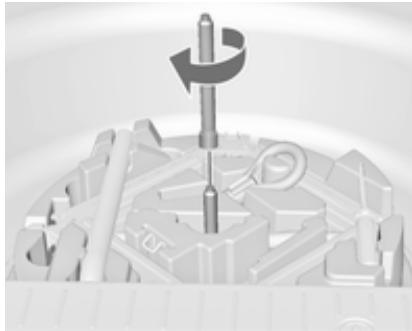

Rangement d'une roue remplacée dans le coffre à l'aide d'une barre d'extension

Utiliser la barre d'extension présente dans l'outillage du véhicule. Outillage de bord 3 177.

■ Tourner l'écrou papillon dans le sens antihoraire et enlever la roue de secours temporaire.

■ Prendre la barre d'extension de l'outillage du véhicule et la visser sur l'axe.

■ Ranger la roue endommagée et la fixer en tournant l'écrou papillon dans le sens horaire.

Le couvercle de plancher peut être placé sur la roue débordante.

Enlever la barre d'extension avant de placer la roue de secours dans la ni‐ che après le remplacement ou la ré‐ paration de la roue défectueuse.

Si un cric, une roue ou un autre équipement est rangé dans le cof‐ fre, mais sans être correctement attaché, il peut provoquer de gra‐ ves blessures. En cas d'arrêt brus‐ que ou de collision, les éléments non attachés pourraient heurter quelqu'un. Toujours ranger le cric et les outils dans leur compartiment de range‐ ment respectif et les attacher. Toujours placer la roue endomma‐ gée dans le coffre, attachée par une sangle ou dans la niche de roue de secours, fixée par l'écrou papillon.

Roue de dépannage temporaire L'utilisation de la roue de dépannage temporaire peut affecter la tenue de route. Faire remplacer ou réparer le pneu défectueux dès que possible. Ne monter qu'une seule roue de dé‐ pannage temporaire. Ne pas rouler à plus de 80 km/h. Rouler lentement dans les virages. Ne pas utiliser pen‐ dant une période prolongée. Si votre véhicule a une crevaison à l'arrière lors du remorquage d'un autre véhicule, monter la roue de dé‐ pannage temporaire à l'avant et la roue pleine à l'arrière. Chaînes à neige 3 181.

Pneus à sens de roulement imposé

Monter les pneus à sens de roule‐ ment imposé de sorte qu'ils roulent dans le sens de la marche. Le sens de rotation est reconnaissable au symbole (par exemple une flèche) placé sur le flanc du pneu.

En cas de roues montées dans le sens contraire de la marche, respec‐ ter ce qui suit :

■ La tenue de route peut être altérée. Faire remplacer ou réparer le pneu défectueux dès que possible. ■ Par temps de pluie et neige, con‐ duire extrêmement prudemment.

■ Pas de flamme nue ni d'étincelles à proximité de la batterie. ■ Une batterie déchargée peut déjà geler à une température de 0°C. Dégeler la batterie gelée avant de raccorder les câbles de démarrage. ■ Pour travailler à proximité de la bat‐ terie, porter des lunettes et des vê‐ tements de protection. ■ Utiliser une batterie de démarrage de même tension (12 volts). Sa ca‐ pacité (Ah) ne peut pas être trop in‐ férieure à celle de la batterie dé‐ chargée.

■ Utiliser des câbles auxiliaires de démarrage avec pinces-crocodiles isolées et présentant une section d'au moins 16 mm2 et de 25 mm2 pour les moteurs diesel.

■ Ne pas débrancher la batterie dé‐ chargée du réseau de bord. ■ Arrêter les appareils électriques non indispensables. ■ Pendant toute l'opération, ne pas se pencher sur la batterie. ■ Veiller à ce que les pinces-crocodi‐ les des câbles auxiliaires de dé‐ marrage ne se touchent pas. ■ Les véhicules ne doivent pas se toucher pendant le démarrage à l'aide des câbles auxiliaires. ■ Serrer le frein de stationnement, placer la boîte manuelle au point mort ou la boîte automatique en po‐ sition P.

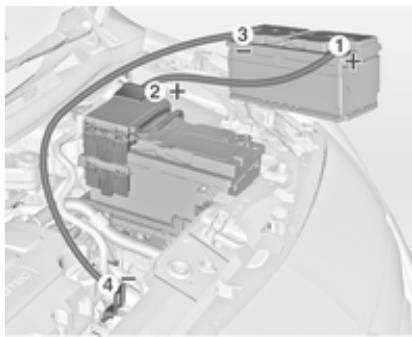

Séquence de raccordement des câ‐ bles :

1. Raccorder le câble rouge à la borne positive de la batterie de démarrage. 2. Raccorder l'autre extrémité du câ‐ ble rouge à la borne positive de la batterie déchargée. 3. Raccorder le câble noir à la borne négative de la batterie de démar‐ rage. 4. Raccorder l'autre extrémité du câ‐ ble noir à un point de masse du véhicule tel que le bloc moteur ou un boulon de fixation du moteur.

Le raccorder aussi loin que pos‐ sible de la batterie déchargée, à au moins 60 cm en tout cas. Placer les câbles de sorte qu'ils ne puissent pas être happés par des piè‐ ces en mouvement dans le comparti‐ ment moteur. Démarrage du moteur : 1. Mettre en marche le moteur du véhicule procurant le courant. 2. Au bout de 5 minutes, démarrer l'autre moteur. Les tentatives de démarrages ne doivent pas dé‐ passer 15 secondes avec un intervalle de 1 minute entre elles. 3. Faire tourner les deux moteurs pendant environ 3 minutes au ra‐ lenti avec les câbles branchés. 4. Allumer les consommateurs élec‐ triques (par exemple phares, lu‐ nette arrière chauffante) sur le véhicule prenant le courant. 5. Le retrait des câbles se fait exac‐ tement dans l'ordre inverse de l'installation.

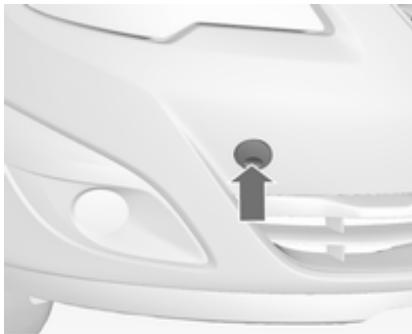

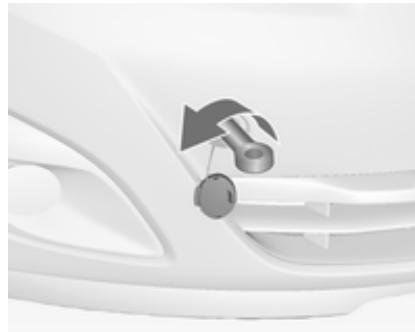

L'œillet de remorquage se trouve dans l'outillage du véhicule 3 177.

Visser l'œillet de remorquage au maximum et jusqu'à ce qu'il soit en position horizontale.

Fixer un câble de remorquage ou mieux une barre de remorquage à l'œillet de remorquage. L'œillet de remorquage ne doit être utilisé que pour le remorquage et non pour récupérer le véhicule enlisé.

Enclencher les feux de détresse des deux véhicules.

Démarrer lentement. Ne pas con‐ duire par à-coups. Des forces de traction trop importantes peuvent endommager les véhicules. Quand le moteur est arrêté, le frei‐ nage et la direction nécessitent de plus grands efforts.

Mettre en marche le système de re‐ cyclage de l'air et fermer les fenêtres afin d'éviter toute pénétration des gaz d'échappement du véhicule tracteur.

Véhicules avec boîte automatique : Le véhicule doit être remorqué dans le sens de la marche, mais sans dé‐ passer une vitesse de 80 km/h et une distance de 100 km. Sinon ou bien si la boîte de vitesses est défectueuse, l'essieu avant doit être soulevé du sol. Prendre contact avec un atelier. Après le remorquage, dévisser l'œil‐ let de remorquage. Introduire le bas du capuchon et le fermer.

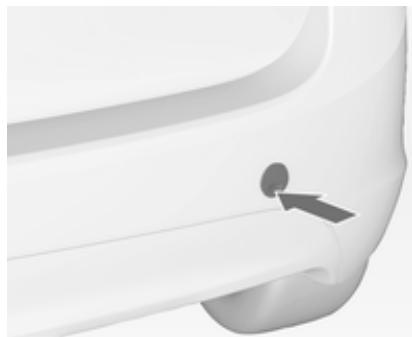

Remorquage d'un autre véhicule

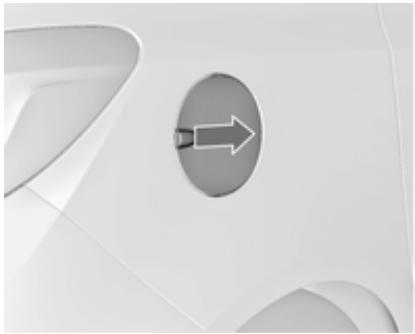

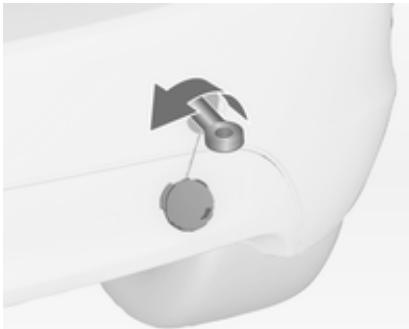

Détacher le capuchon en bas et l'en‐ lever par le bas.

L'œillet de remorquage se trouve dans l'outillage du véhicule 3 177.

Avertissement Démarrer lentement. Ne pas con‐ duire par à-coups. Des forces de traction trop importantes peuvent endommager les véhicules. Après le remorquage, dévisser l'œil‐ let de remorquage. Introduire le bas du capuchon et l'en‐ cliqueter. Visser l'œillet de remorquage au maximum et jusqu'à ce qu'il soit en position horizontale. L'anneau d'arrimage situé à l'arrière sous le véhicule ne doit en aucun cas être utilisé comme œillet de remor‐ quage. Fixer un câble de remorquage ou mieux une barre de remorquage à l'œillet de remorquage. L'œillet de remorquage ne doit être utilisé que pour le remorquage et non pour récupérer un véhicule enlisé. Enclencher les feux de détresse des deux véhicules.

Soins extérieurs et intérieurs

En cas de passage à la station de la‐ vage, suivre les instructions du fabri‐ cant. Les essuie-glaces avant et ar‐ rière doivent être arrêtés. Enlever l'antenne et les accessoires externes tels que galerie de toit, etc. En cas de lavage à la main, rincer abondamment les parties intérieures des passages de roue. Nettoyer à fond les rebords et replis intérieurs des portes, le capot ainsi que les parties de la carrosserie qu'ils recouvrent. Faire graisser les charnières de tou‐ tes les portes par un atelier. Ne pas nettoyer le compartiment mo‐ teur avec un jet de vapeur ou haute pression. Rincer abondamment le véhicule et l'essuyer à la peau de chamois. Rin‐ cer la peau de chamois. Utiliser des peaux de chamois différentes pour

les surfaces peintes et pour les sur‐ faces vitrées : des résidus de cire sur les vitres altèrent la vision.

Ne pas éliminer les taches de gou‐ dron avec des objets durs. Utiliser un spray éliminant le goudron sur les surfaces peintes.

Éclairage extérieur

Les lentilles des phares et des autres lampes sont en plastique. Ne pas uti‐ liser de produits abrasifs ou corrosifs ni de grattoirs et ne pas effectuer de nettoyage à sec.

Lustrer le véhicule régulièrement (au plus tard lorsque l'eau ne perle plus). Sinon la peinture se dessèche. Un polissage n'est rendu nécessaire que lorsque la peinture est souillée par des substances solides ou a pris un aspect mat et perdu son éclat. Le produit autopolish aux silicones forme aussitôt un film protecteur, dis‐ pensant ainsi du lustrage.

Les parties de la carrosserie en plas‐ tique ne doivent pas être traités avec des produits de lustrage ou de polis‐ sage.

Vitres et balais d'essuie-glaces avant

Nettoyer à l'aide d'un chiffon doux non pelucheux ou d'une peau de cha‐ mois avec du produit de nettoyage pour vitres et du produit d'élimination des insectes.

Lors du nettoyage de la lunette ar‐ rière, ne pas endommager les fils chauffants se trouvant sur sa face in‐ térieure. Utiliser un grattoir à arêtes vives pour éliminer le givre (la glace) de façon mécanique. Appuyer le grattoir fer‐ mement sur la vitre afin que la crasse ne puisse pas passer en dessous et rayer ainsi la vitre. Nettoyer les balais d'essuie-glaces gras avec un chiffon doux et un pro‐ duit de nettoyage pour vitres.

Ne jamais le nettoyer avec des sol‐ vants, des produits abrasifs, des car‐ burants, des produits agressifs (par exemple produits de nettoyage de peinture, solutions à l'acétone, etc.), des acides, des produits très alcalins ou des éponges abrasives. Ne pas appliquer des produits de lustrage ou de polissage sur la partie centrale du toit ouvrant.

Ne pas utiliser de nettoyeurs à haute pression.

Nettoyer des jantes avec un nettoyant pour jantes à pH neutre. Les jantes sont peintes et peuvent être nettoyées avec les mêmes pro‐ duits que la carrosserie.

Dégâts à la peinture

Corriger les petits dégâts de peinture avec un crayon de retouche avant que la rouille ne se forme. Les grands dégâts de peinture ou la rouille doi‐ vent être réparés par un atelier.

Les matériaux en bitume caoutchouc peuvent abîmer la couche de PVC. Faire effectuer les travaux au soubas‐ sement par un atelier. De préférence, laver le soubasse‐ ment au début et à la fin de l'hiver et faire vérifier la couche de cire de pro‐ tection.

Dispositif d'attelage

Ne pas nettoyer la barre d'attelage avec un jet de vapeur ou haute pres‐ sion.

Nettoyer le système de transport ar‐ rière avec un jet de vapeur ou haute pression au moins une fois par an.

Nettoyer les garnitures en cuir à l'eau propre et avec un chiffon doux. Pour les taches tenaces, utiliser un produit d'entretien pour cuir. Nettoyer le tableau de bord unique‐ ment avec un chiffon doux humide. Les garnitures en tissu se nettoient le mieux à l'aspirateur et à la brosse. Pour éliminer les taches, utiliser un produit de nettoyage pour tissu. Nettoyer les ceintures de sécurité à l'eau tiède ou avec un produit de nettoyage pour intérieur.

Éléments en matière plastique et en caoutchouc

Les pièces en plastique et en caout‐ chouc peuvent être entretenues avec les mêmes produits que la carrosse‐ rie. Le cas échéant, utiliser un produit de nettoyage pour intérieur. Ne pas utiliser d'autres produits. Éviter no‐ tamment les solvants et l'essence. Ne pas utiliser de nettoyeurs à haute pression.

Service et maintenance

Service et maintenance

Informations générales 197 Fluides, lubrifiants et pièces recommandés 198

Informations générales

Informations sur l'entretien Il est important pour la sécurité, la fia‐ bilité ainsi que pour le maintien de la valeur de votre véhicule que tous les travaux d'entretien soient effectués aux intervalles prévus. Le dernier plan d'entretien détaillé pour votre véhicule est disponible au‐ près de votre atelier. Affichage d'entretien 3 88.

Intervalles d'entretien pour l'Europe

Intervalle d'entretien avec la durée de vie restante de l'huile moteur

La périodicité des travaux d'entretien est calculée sur la base de différents paramètres dépendant de l'usage du véhicule.

L'affichage d'entretien vous indique quand changer d'huile moteur. Affichage d'entretien 3 88.

Fluides, lubrifiants et pièces recommandés

Fluides et lubrifiants recommandés Utiliser uniquement des produits qui ont été testés et approuvés. Les dé‐ gâts résultant de l'utilisation de pro‐ duits non approuvés ne sont pas cou‐ verts par la garantie.

Les produits nécessaires au fonc‐ tionnement du véhicule sont dan‐ gereux et peuvent être nocifs. Ma‐ nipuler avec prudence. Respecter les consignes figurant sur les réci‐ pients.

La nouvelle huile moteur Dexos 2 TM est de la plus haute qualité disponible aujourd'hui et peut être utilisée sur moteurs à essence et diesel. S'il n'est pas possible de s'en procurer, les hui‐ les moteur d'autres qualités mention‐ nées doivent être utilisées.

Qualité de l'huile moteur pour les plans d'entretien européens Dexos 2 TM = Tous moteurs à es‐ sence et diesel Qualités alternatives si Dexos 2 TM n'est pas disponible : GM-LL-A-025 = Moteurs à essence GM-LL-B-025 = Moteurs diesel Qualité de l'huile moteur pour les plans d'entretien internationaux Dexos 2 TM = Tous moteurs à es‐ sence et diesel

Service et maintenance

Qualités alternatives si Dexos 2 TM n'est pas disponible : GM-LL-A-025 = Moteurs à essence GM-LL-B-025 = Moteurs diesel Qualités alternatives si GM-LL-A-025 ou GM-LL-B-025 n'est pas disponible : ACEA-A3/B3 ou = Moteurs à es‐ A3/B4 sence ACEA-A3/B4 = Moteurs diesel sans filtre à particules (FAP) ACEA-C3 = Moteurs diesel avec FAP Appoint d'huile moteur Les huiles moteur de différentes mar‐ ques et différents producteurs peu‐ vent être mélangées pour autant que vous respectiez les critères d'huile moteur spécifiés qualité et viscosité. Si l'huile moteur de la qualité requise n'est pas disponible, un maximum de 1 litre d'huile de type ACEA C3 peut être utilisé (une seule fois entre cha‐

que vidange d'huile). La viscosité doit respecter l'une des valeurs mention‐ nées ci-dessous.

à basse température et le second chiffre, la viscosité à haute tempéra‐ ture.

Sélectionner le degré de viscosité adapté en fonction des températures ambiantes minimales. Toutes les classes de viscosité recommandées sont adaptées pour une utilisation

à des températures ambiantes éle‐ vées. ■ Jusqu'à -25 °C : SAE 5W-30 ou SAE 5W-40 ■ au-dessous de -25 °C: SAE 0W-30 ou SAE 0W-40 Le système est rempli en usine d'un liquide de refroidissement assurant une excellente protection contre la corrosion et contre le gel jusqu'à -28°C environ. Cette concentration doit être conservée tout au long de l'année. L'utilisation d'additifs supplé‐ mentaires pour liquide de refroidisse‐ ment dont le but est de procurer une protection supplémentaire contre la corrosion ou d'assurer l'étanchéité en

Service et maintenance

Le liquide de frein doit être stocké dans un récipient scellé pour éviter qu'il n'absorbe l'humidité. S'assurer que le liquide de frein n'est pas contaminé.

Caractéristiques techniques

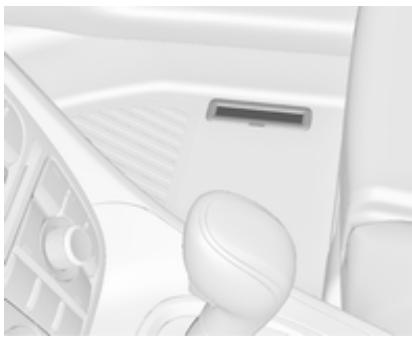

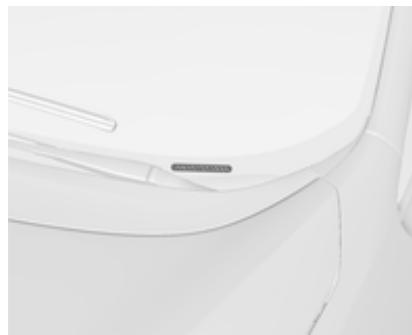

Le numéro d'identification du véhicule peut être estampé sur le tableau de bord et il est alors visible à travers le pare-brise.

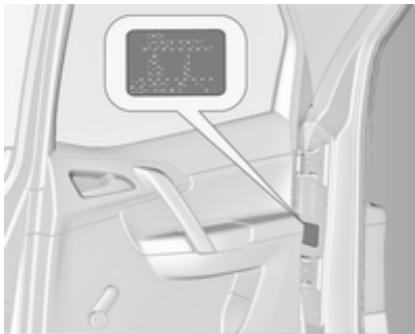

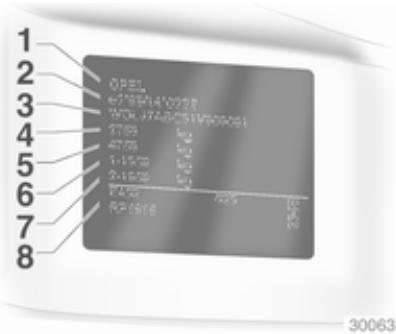

Le numéro d'identification du véhicule est frappé sur la plaquette d'identifi‐ cation et sur le plancher, sous le re‐ couvrement, à l'abri d'un cache.

été établies selon les normes de la Communauté Européenne. Tous droits de modification réservés. Les indications figurant sur les papiers du véhicule ont toujours priorité sur cel‐ les du présent manuel.

Caractéristiques techniques

Données du véhicule

Données du moteur Désignation de vente

La valeur n'était pas disponible au moment de la mise sous presse.

ECO pour une charge de

Enregistrement des données du véhicule et vie privée

Enregistrements des données d'événements Le véhicule est doté d'une série de systèmes sophistiqués qui surveillent et commandent plusieurs paramètres du véhicule. Certaines données peu‐ vent être mémorisées pendant le fonctionnement normal afin de facili‐ ter la réparation des dysfonctionne‐ ments détectés ; d'autres données sont uniquement mémorisées en cas de collision ou de quasi-collision ; ces systèmes sont communément appe‐ lés "enregistreurs de données d'évé‐ nements" (EDR). Les systèmes peuvent enregistrer des données relatives à la situation du véhicule et sur la façon dont il était utilisé (p. ex. régime moteur, utilisa‐ tion des freins, bouclage des ceintu‐ res de sécurité). Pour les lire, il faut disposer d'un équipement spécial et d'un accès au véhicule. Cela aura lieu

quand le véhicule est à l'entretien dans un atelier. Certaines données sont chargées électroniquement dans les systèmes de diagnostic glo‐ bal de GM. Le constructeur n'accé‐ dera pas aux informations relatives

à un accident ou ne les partagera pas avec des tiers sauf ■ en cas de consentement du pro‐ priétaire du véhicule ou bien du lo‐ cataire du véhicule si le véhicule est loué ; ■ suite à une requête officielle de la police ou d'une organisation gou‐ vernementale similaire ; ■ en tant qu'élément de défense du constructeur dans le cadre d'ac‐ tions judiciaires ; ■ si cela est prescrit par la loi. En outre, le constructeur peut utiliser les données collectées ou reçues ■ à des fins de recherche du cons‐ tructeur ; ■ pour les rendre disponibles pour les besoins de la recherche pour au‐ tant que la confidentialité soit assu‐ rée et que le besoin, démontré ;

Informations au client

■ pour partager les données récapi‐ tulatives, qui ne sont pas liées à un véhicule spécifique, avec d'autres organisations à des fins de recher‐ che.

Aide au stationnement 144

Aide au stationnement par ultrasons 94 Airbags et rétracteurs de ceinture 91 Alarme antivol 27 Alerte 105 Allume-cigares 85 Boîte à fusibles du coffre 175 Boîte à fusibles du compartiment moteur 172 Boîte à fusibles du tableau de bord 174 Boîte à gants 58 Boîte de vitesses 16 Boîte de vitesses automatique . . 135 Boîte de vitesses manuelle 138 Bouches d'aération fixes 128 Bouches d'aération réglables .... 128 Changement de taille de pneus et de jantes 180 Chauffage 29, 41 Chauffage auxiliaire 127 Chauffage de siège 41 Chauffage du volant 80 Chauffage et ventilation 122 Clés 19 Clignotant 91 Clignotants de changement de direction et de file 116 Clignotants latéraux 169 Dimensions de montage du dispositif d'attelage 213 Dimensions du véhicule 208 Direction à effort variable 94 Dispositif antivol 27 Dispositif d'attelage 150 Données du moteur 203 Éclairage pour quitter le véhicule 120 Electronic Stability Control 142 Electronic Stability Control désactivé 94

Feux de route automatiques 115

Feux de stationnement 117

Feux stop adaptatifs 139

Filet de sécurité 74 Filtre à particules 133 Filtre à particules (pour diesel) . 95, 133 Filtre à pollens 129 Fluides et lubrifiants recommandés 198 Fonctionnement normal de la climatisation 129 Fonctions spéciales d'éclairage.. 120 Forme convexe 29 Frein à main 140 Frein de stationnement 140 Frein de stationnement électrique 93 Freins 139, 158 Fusibles 170 Jauge de température de liquide de refroidissement du moteur . . 87 Jauges et cadrans 86

K Kit de réparation des pneus 181

Programme de stabilité de la remorque 153

Programmes de conduite

électronique 136 Prolongation de l'alimentation des accessoires 131 Protection contre la décharge de la batterie 121 Puissance réduite du moteur 96 Purge du système d'alimentation en gazole (diesel) 160

Rappel de ceinture de sécurité .... 91

Recouvrement des rangements dans le plancher arrière 73 Réglage de la portée des phares 114 Réglage des appuis-tête 8 Réglage de siège 37 Réglage des rétroviseurs 8 Réglage des sièges 6

Réglage du volant 9, 79 Système de transport arrière 61 Système Flex-Fix 61 Systèmes de sécurité pour enfant 52 Systèmes de sécurité pour enfant Isofix 57 Systèmes de sécurité pour enfant Top-Tether 57
