Intitulé Valeur / Description
Type de produit Régulateur de tension
Caractéristiques techniques principales Régulation automatique de la tension, protection contre les surcharges
Alimentation électrique 230 V AC
Dimensions approximatives 200 x 150 x 100 mm
Poids 1,5 kg
Compatibilités Compatible avec les systèmes électriques domestiques standards
Tension de sortie 220 V ± 10%
Puissance maximale 1500 W
Fonctions principales Stabilisation de la tension, protection contre les surtensions
Entretien et nettoyage Nettoyage régulier avec un chiffon sec, vérifier les connexions
Pièces détachées et réparabilité Disponibilité de pièces de rechange, réparabilité limitée
Sécurité Certifié CE, protection contre les courts-circuits
Informations générales Idéal pour les appareils électroniques sensibles, garantie de 2 ans

FOIRE AUX QUESTIONS - REGAD2 REGULATEUR MERLIN GERIN

Comment réinitialiser le régulateur MERLIN GERIN REGAD2 ?
Pour réinitialiser le régulateur, éteignez-le complètement, puis attendez environ 10 secondes avant de le rallumer.
Que faire si le régulateur ne s'allume pas ?
Vérifiez d'abord l'alimentation électrique. Assurez-vous que le circuit est alimenté et que les fusibles ne sont pas grillés.
Comment ajuster les paramètres de régulation ?
Accédez au menu de configuration en appuyant sur le bouton 'Menu', puis utilisez les flèches pour naviguer vers les paramètres souhaités. Confirmez avec le bouton 'OK'.
Que signifient les voyants lumineux sur le régulateur ?
Les voyants lumineux indiquent l'état de fonctionnement. Un voyant vert signifie que le régulateur fonctionne normalement, tandis qu'un voyant rouge indique un problème.
Le régulateur ne régule pas correctement la température, que faire ?
Vérifiez que les capteurs de température sont correctement installés et fonctionnels. Assurez-vous également que les paramètres de température sont correctement configurés.
Comment mettre à jour le logiciel du régulateur ?
Pour mettre à jour le logiciel, téléchargez la dernière version depuis le site officiel de MERLIN GERIN et suivez les instructions fournies dans le manuel d'utilisation.
Où trouver le manuel d'utilisation du MERLIN GERIN REGAD2 ?
Le manuel d'utilisation est disponible en ligne sur le site officiel de MERLIN GERIN dans la section 'Support' ou 'Téléchargements'.
Le régulateur émet des bips, que cela signifie-t-il ?
Les bips peuvent indiquer une alarme ou un avertissement. Consultez le manuel pour connaître la signification des codes d'alerte associés aux bips.
Comment contacter le support technique de MERLIN GERIN ?
Pour contacter le support technique, rendez-vous sur le site officiel de MERLIN GERIN et utilisez les coordonnées fournies dans la section 'Contact'.

Questions des utilisateurs sur REGAD2 REGULATEUR MERLIN GERIN

7 questions sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Que signifient les voyants lumineux sur le régulateur de tension MERLIN GERIN REGAD2 ?
FAQ fréquente - 08/12/2025
Réponse Notice-Facile

Le régulateur de tension MERLIN GERIN REGAD2 dispose de plusieurs voyants lumineux qui indiquent son état de fonctionnement et celui de votre système de chauffage par accumulation. Ces témoins vous permettent de diagnostiquer rapidement le bon fonctionnement de votre installation.

Voyants de charge (1 et 2) : Le REGAD2 possède deux voyants de charge. Lorsqu'un voyant est allumé, cela signifie que la charge de l'accumulateur correspondant est en cours. Lorsqu'il est éteint, aucune charge n'est actuellement en cours. Il est normal que ces voyants se relancent en Heures Pleines certains jours froids ; c'est un phénomène naturel lié aux variations de température.

Voyant de marche normale : Lorsqu'il est allumé, votre régulateur fonctionne en mode normal, soit en confort soit en abaissement (réduit). Ce voyant confirme que le système est actif et régule correctement votre chauffage.

Voyant hors-gel : Ce voyant s'allume lorsque le régime hors-gel est forcé, ce qui se produit uniquement si un interrupteur de commande hors-gel est installé sur votre système. Il indique que le régulateur bascule en protection antigel.

Voyant Confort/Réduit : Ces voyants indiquent le mode de température actif. Un voyant allumé fixe signifie que le mode est commandé par votre horloge de programmation. Un voyant clignotant indique que vous avez manuellement basculé vers ce mode en appuyant sur le bouton ; il s'annulera au prochain ordre de l'horloge.

Voyant d'anomalie : Si ce voyant s'allume, une anomalie a été détectée par le régulateur. Vérifiez d'abord que tous les accumulateurs sont sous tension en contrôlant les disjoncteurs de protection, puis assurez-vous que l'interrupteur de soufflage est en position « Auto ». Si le problème persiste, contactez votre installateur.

Répondre (soyez le premier)
Comment résoudre un problème de régulation incorrecte de la température avec le régulateur MERLIN GERIN REGAD2 ?
FAQ fréquente - 08/12/2025
Réponse Notice-Facile

Le régulateur MERLIN GERIN REGAD2 contrôle le chauffage par accumulation électrique et sa régulation repose sur plusieurs paramètres. Si vous constatez une mauvaise régulation de la température, suivez ces étapes pour identifier et résoudre le problème.

Vérifiez d'abord l'interrupteur de soufflage. Cet interrupteur doit absolument être positionné sur « Auto » pour que le régulateur commande le soufflage de l'accumulateur selon les besoins de température. S'il est en position « Arrêt », la soufflerie ne fonctionnera pas et le chauffage ne sera pas régulé correctement. Le voyant « Soufflage » ne doit pas être éteint.

Contrôlez que tous les disjoncteurs sont activés. Tous les accumulateurs de votre installation doivent être sous tension. Vérifiez que les disjoncteurs de protection des appareils de chauffage, celui du régulateur et la protection générale du circuit chauffage sont tous en position « marche ». Un disjoncteur déclenché ou désactivé empêchera la charge des accumulateurs et la régulation ne pourra pas fonctionner.

Réglez la molette de consigne de température sur la position confort. Cette molette, sur votre thermostat, contrôle la température cible. La position confort correspond à environ 20 °C. Si la molette est en position très basse, la température ne montera pas. Vérifiez aussi qu'aucun mode d'abaissement manuel (bouton « Réduit ») n'a été activé accidentellement, ce qui réduirait la température d'environ 3,5 °C.

Observez les témoins lumineux du REGAD2. Si le voyant « Anomalie » (rouge) est allumé fixement, le régulateur a détecté un dysfonctionnement. Dans ce cas, revérifiez tous les disjoncteurs et la position de l'interrupteur soufflage, puis éteignez et rallumez l'appareil après quelques minutes pour réinitialiser. Les voyants de charge (1 et 2) s'allument lors de la charge nocturne des accumulateurs en heures creuses : c'est un fonctionnement normal, particulièrement certains jours froids lorsque la relance de charge se produit.

Acceptez que les températures varient entre les accumulateurs. Si vous constatez une différence de température entre différentes zones, c'est un phénomène normal lié aux besoins de chaleur différents de chaque pièce. Les accumulateurs restituent la chaleur progressivement : laissez-la se répartir dans votre logement sans intervenir constamment.

Si après ces vérifications le problème persiste, appelez votre installateur. Merlin Gerin propose également un support technique au +33 (0)4 76 57 60 60 pour les questions techniques.

Répondre (soyez le premier)
Comment mettre à jour le logiciel du régulateur de tension MERLIN GERIN REGAD2 ?
FAQ fréquente - 08/12/2025
Réponse Notice-Facile

Le régulateur de chauffage MERLIN GERIN REGad2 est un appareil de régulation électromécanique conçu pour gérer la charge et la décharge des accumulateurs thermiques. Contrairement aux appareils numériques modernes, ce régulateur ne dispose pas de logiciel firmware qu'on peut mettre à jour.

Nature du produit REGad2 : Il s'agit d'un régulateur sans interface informatique ni processeur programmable. Son fonctionnement repose sur des éléments électroniques simples et des systèmes de régulation classiques (thermostat, relais, voyants lumineux). Il ne contient donc pas de code logiciel à mettre à jour.

Maintenance recommandée : Au lieu d'une mise à jour logicielle, effectuez régulièrement les vérifications suivantes : assurez-vous que tous les accumulateurs sont alimentés en vérifiant les disjoncteurs de protection (situés généralement à proximité de l'installation), vérifiez que l'interrupteur de soufflage reste en position "Auto" pour un fonctionnement normal, et nettoyez les zones de ventilation du régulateur avec un chiffon sec pour maintenir une bonne circulation de l'air.

En cas d'anomalie détectée : Si le voyant d'anomalie du régulateur s'allume, ne tentez pas une mise à jour. À la place, vérifiez que tous les disjoncteurs sont en position marche, contrôlez que l'interrupteur soufflage est réglé sur "Auto", puis contactez votre installateur ou le support technique MERLIN GERIN au +33 (0)4 76 57 60 60 si le problème persiste.

Obsolescence et remplacement : Si votre installation est très ancienne et vous rencontrez des problèmes persistants, le régulateur peut nécessiter un remplacement plutôt qu'une mise à jour. Contactez un professionnel qualifié pour évaluer l'état de votre installation et déterminer si un régulateur de technologie plus récente serait approprié.

Répondre (soyez le premier)
Que signifient les bips émis par le régulateur de tension MERLIN GERIN REGAD2 ?
FAQ fréquente - 08/12/2025
Réponse Notice-Facile

Le régulateur de tension MERLIN GERIN REGAD2 peut émettre des bips sonores pour signaler différentes situations importantes liées à son fonctionnement. Voici les principales causes possibles et leur signification :

1. Alarme de surcharge ou court-circuit

Un bip peut indiquer que le régulateur détecte une surcharge électrique ou un court-circuit dans le circuit alimenté. Cela sert à prévenir un risque de dommage matériel ou de dysfonctionnement.

2. Problème de température

Si la température interne du régulateur dépasse une limite sécuritaire, l'appareil émettra des bips pour vous alerter d'un risque de surchauffe. Il est conseillé de vérifier la ventilation et l'environnement de l'appareil.

3. Défaut ou erreur de capteur

Un bip peut également signaler un dysfonctionnement d'un capteur intégré, notamment ceux mesurant la température ou la tension, ce qui peut affecter la régulation normale.

4. Mode de fonctionnement ou configuration

Dans certains cas, des bips peuvent indiquer que le régulateur est en mode de configuration, d'ajustement ou de test. Consultez la notice pour savoir comment interpréter ces signaux dans ce contexte.

Que faire en cas de bips ?

  • Consultez la notice d'utilisation spécifique du MERLIN GERIN REGAD2 pour identifier précisément la signification des bips selon leur fréquence et durée.
  • Vérifiez l'installation électrique pour détecter toute surcharge ou anomalie.
  • Assurez-vous que le régulateur est correctement ventilé et que la température ambiante est conforme aux spécifications.
  • En cas de doute ou de problème persistant, contactez un professionnel qualifié ou le service après-vente MERLIN GERIN.

Ces bips sont des alertes importantes pour garantir la sécurité et la bonne performance de votre régulateur de tension. Il est donc essentiel de ne pas les ignorer.

Répondre (soyez le premier)
Comment ajuster les paramètres de régulation sur le régulateur MERLIN GERIN REGAD2 ?
FAQ fréquente - 08/12/2025
Réponse Notice-Facile

Pour ajuster les paramètres de régulation sur le régulateur de tension MERLIN GERIN REGAD2, suivez les étapes détaillées ci-dessous :

1. Accéder au panneau de contrôle

Allumez le régulateur et localisez son panneau de contrôle, généralement équipé d'un écran et de boutons de navigation (flèches, OK, Menu).

2. Naviguer dans le menu des paramètres

  • Utilisez les boutons de navigation pour entrer dans le menu principal.
  • Parcourez les options jusqu'à trouver la section dédiée aux paramètres de régulation.

3. Sélectionner et modifier les paramètres

  • Sélectionnez le paramètre que vous souhaitez ajuster, comme la tension de sortie, le seuil de régulation, ou la temporisation.
  • Utilisez les boutons pour augmenter ou diminuer la valeur selon vos besoins.

4. Valider les modifications

Après avoir ajusté chaque paramètre, confirmez les changements en appuyant sur le bouton OK ou équivalent.

5. Quitter le menu

Une fois tous les réglages effectués, quittez le menu en utilisant le bouton Retour ou Menu.

Conseils supplémentaires

  • Consultez la notice spécifique du modèle REGAD2 pour connaître les paramètres exacts disponibles et leurs plages de réglage.
  • Assurez-vous que les réglages correspondent aux caractéristiques électriques de votre installation pour éviter tout dysfonctionnement.
  • Si vous n'êtes pas sûr des réglages à appliquer, faites appel à un professionnel qualifié.

Pour plus de détails, vous pouvez consulter la documentation officielle MERLIN GERIN fournie avec votre régulateur ou disponible en ligne.

Répondre (soyez le premier)
Que faire si le régulateur de tension MERLIN GERIN REGAD2 ne s'allume pas ?
FAQ fréquente - 08/12/2025
Réponse Notice-Facile

Si votre régulateur de tension MERLIN GERIN REGAD2 ne s'allume pas, commencez par vérifier que tous les disjoncteurs de votre installation de chauffage par accumulation sont en position "marche". Assurez-vous que le disjoncteur général de l'installation, le disjoncteur de protection du régulateur lui-même et ceux des accumulateurs sont tous activés. C'est une étape essentielle, car le régulateur REGAD2 ne peut fonctionner que si l'alimentation électrique est complètement établie.

Vérifiez ensuite l'état de l'interrupteur de soufflage situé sur le régulateur ou le thermostat associé. Cet interrupteur doit absolument être en position "Auto" pour que le régulateur fonctionne en marche normale et que les voyants lumineux s'allument correctement. Si l'interrupteur est en position "Arrêt", les témoins restent éteints et le système ne fonctionnera pas. Basculez-le sur "Auto" pour relancer le régulateur.

Une fois ces vérifications effectuées, observez les témoins lumineux du REGAD2. Le régulateur dispose de plusieurs voyants : un ou deux voyants de charge (selon que vous ayez un REGad1 ou un REGad2), un voyant de marche normale, et un voyant pour le mode hors-gel. Si les voyants restent éteints après avoir basculé les disjoncteurs et l'interrupteur de soufflage, cela peut indiquer un problème électrique.

Inspectez le câble d'alimentation et tous les connexions entre le régulateur et les accumulateurs. Vérifiez l'absence de corrosion, de câbles endommagés ou de connexions desserrées. Un mauvais contact électrique empêcherait le régulateur de s'activer complètement.

Si après ces vérifications le régulateur ne s'allume toujours pas et que les témoins lumineux demeurent éteints, le problème peut être interne au régulateur ou au circuit de distribution. Dans ce cas, contactez votre installateur ou le service client MERLIN GERIN (tél. : +33 (0)4 76 57 60 60) pour un diagnostic approfondi. N'essayez pas de réparer vous-même l'appareil, car cela pourrait annuler votre garantie et présenter des risques électriques.

Répondre (soyez le premier)
Comment réinitialiser le régulateur de tension MERLIN GERIN REGAD2 ?
FAQ fréquente - 08/12/2025
Réponse Notice-Facile

Pour réinitialiser le régulateur MERLIN GERIN REGad2, la procédure la plus simple consiste à effectuer une coupure/remise sous tension complète de l'appareil. Commencez par localiser le disjoncteur qui alimente le régulateur et basculez-le en position arrêt pour interrompre complètement l'alimentation électrique.

Attendez environ 10 secondes avant de remettre le disjoncteur en position marche. Ce délai permet aux composants internes de se décharger complètement et au système de revenir à un état initial stable.

Après la remise sous tension, observez les témoins lumineux du régulateur. Un voyant allumé en mode normal (Confort) ou abaissement (Réduit) indique que le régulateur fonctionne correctement. Si le voyant de marche s'allume sans anomalie, la réinitialisation est réussie.

Si vous constatez que le voyant d'anomalie reste allumé après la réinitialisation, vérifiez les éléments suivants : assurez-vous que tous les accumulateurs sont bien sous tension en vérifiant leurs disjoncteurs respectifs, puis vérifiez que l'interrupteur de soufflage est positionné sur "Auto". Si le problème persiste après ces vérifications, contactez un professionnel qualifié ou l'installateur agréé, car cela peut indiquer une anomalie plus importante de l'installation de chauffage par accumulation.

Important : il est déconseillé de couper régulièrement le régulateur ou les accumulateurs, car cela peut affecter le bon fonctionnement de votre installation de chauffage. Les coupures ne doivent être effectuées que pour une réinitialisation en cas de dysfonctionnement.

Répondre (soyez le premier)

Téléchargez la notice de votre Régulateur de tension au format PDF gratuitement ! Retrouvez votre notice REGAD2 REGULATEUR - MERLIN GERIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil REGAD2 REGULATEUR de la marque MERLIN GERIN.

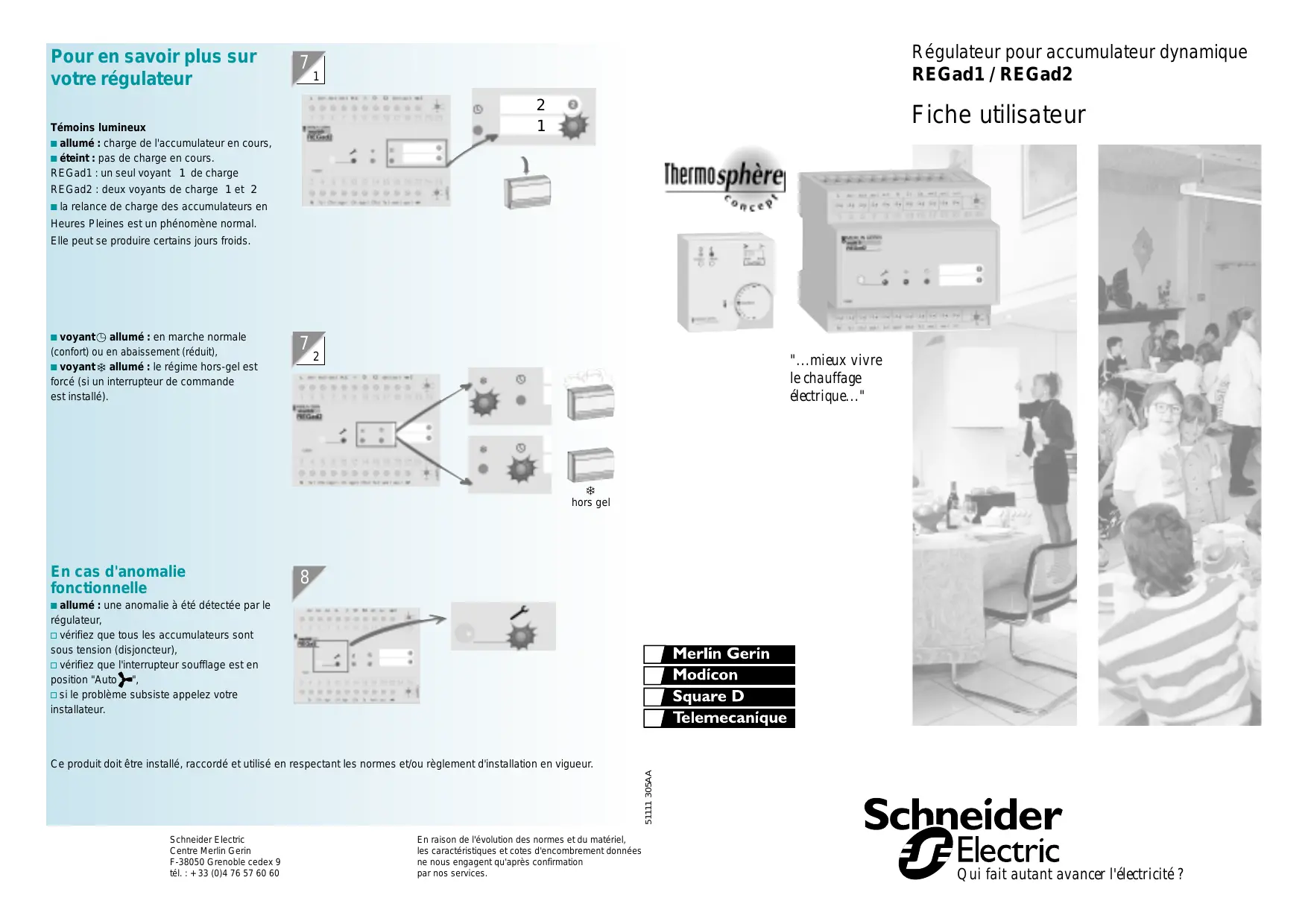

MODE D'EMPLOI REGAD2 REGULATEUR MERLIN GERIN

Témoins lumineux

allumé : charge de l'accumulateur en cours,

éteint : pas de charge en cours.

REGad1 : un seul voyant 1 de charge

REGAD2 : deux voyants de charge 1 et 2

la relance de charge des accumulateurs en

Heures Pleines est un phénomène normal.

Elle peut se produire certains jours froids.

voyant allumé : en marche normale (confort) ou en abaissement (réduit), voyant allumé : le régime hors-gel est forcé (si un interrupteur de commande est installé).

En cas d'anomalie fonctionnelle

allumé : une anomalie a été détectée par le régulateur, - vérifie que tous les accumulateurs sont sous tension (disjoncteur), - vérifie que l'interrupteur soufflage est en position "Auto", □ si le problème subsiste appelez notre installateur.

MERLIN GERIN REGAD2 REGULATEUR - En cas d'anomalie fonctionnelle - 1

MERLIN GERIN REGAD2 REGULATEUR - En cas d'anomalie fonctionnelle - 2

MERLIN GERIN REGAD2 REGULATEUR - En cas d'anomalie fonctionnelle - 3

hors gel

MERLIN GERIN REGAD2 REGULATEUR - En cas d'anomalie fonctionnelle - 4

MERLIN GERIN REGAD2 REGULATEUR - En cas d'anomalie fonctionnelle - 5

Ce produit doit être installé, raccordé et utilisé en respectant les normes et/ou règlements d'installation en vigueur.

Fiche utiliser

MERLIN GERIN REGAD2 REGULATEUR - Fiche utiliser - 1

MERLIN GERIN REGAD2 REGULATEUR - Fiche utiliser - 2

... mieux vivre le chauffage électrique...

MERLIN GERIN REGAD2 REGULATEUR - Fiche utiliser - 3

MERLIN GERIN REGAD2 REGULATEUR - Fiche utiliser - 4

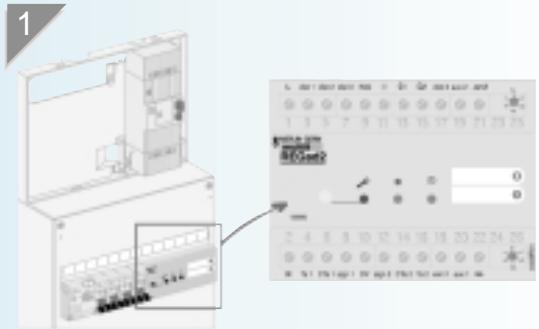

Vous venez d'acquérir :

un régulateur REGad1 (15889)

ou REGad2 (15890)-fig. 1- et son (ou ses) thermostat(s)-fig. 2- pour un chauffage par accumulation. Veuillez lire attentivement ce fascicule pour une utilisation optimale de votre chauffage. Conserver le soigneusement pour pouvoir vous y reporter ultérieurement.

Votre installation de chauffage a été conçue pour vous offrir le meilleur rapport confort/cout d'utilisation.

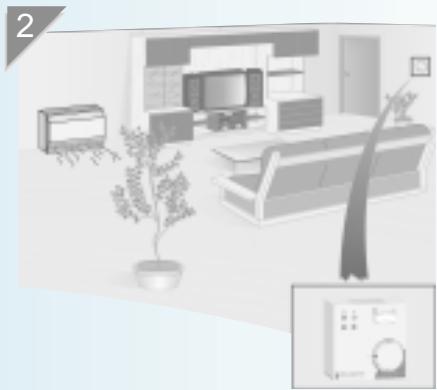

Dans les pièces de vie :

les accumulateurs fournissant la chaleur emmagasinée de nuit. Des convecteurs ou panneaux radiants peuvent eventuellement apporter un appoint si nécessaire.

Dans les pièces de sommeil :

Les accumulateurs tempéreront la zone de nuit.

Des convecteurs ou panneaux radiants régulent individuellement suffisant à élever la température jusqu'à au niveau de confort souhaité.

Dans la salle de bain :

un chauffage autonome soufflant.

Il faut toujours privilégier la fourniture de chaleur par les accumulateurs :

Laissez-la se répartir dans votre logement. Une différence de température des accumulateurs est un phénomène lié à la différence du besoin de chaleur de chaque zone.

Mise en/hors service de chauffage

  • Basculez sur marche tous les disjoncteurs de protection des appareils de chauffage, y compris celle du régulateur, et lorsqu'ils sont installés : la protection générale du circuit chauffage □ l'interrupteur de marche/arrêt du chauffage. Il est déconseillé de couper même temporairement le régulateur ou les accumulateurs pour le bon fonctionnement de l'installation.

Utilisation de votre thermostat

Pour afficher une température de confort :

Utilise la molette de réglage de consigne température, la position comport correspond à environ 20 degrés.

MERLIN GERIN REGAD2 REGULATEUR - Utilisation de votre thermostat - 1

MERLIN GERIN REGAD2 REGULATEUR - Utilisation de votre thermostat - 2

MERLIN GERIN REGAD2 REGULATEUR - Utilisation de votre thermostat - 3

MERLIN GERIN REGAD2 REGULATEUR - Utilisation de votre thermostat - 4

Pour éviter la décharge accélérée de votre accumulateur lors d'une ouverture prolongée de fenêtre :

  • Arrêt soufflage : appuyez sur l'interrupteur de soufflage côté "Arrêt" : les voyants s'éteignent, la soufflerie de l'accumulateur ne démarrera pas. L'arrêt soufflage ne doit pas dépasser le temps nécessaire à l'aération (recommendation : 1 h maxi). Ne pas mettre à l'arrêt pendant la nuit. Auto soufflage : appuyez sur l'interrupteur de soufflage côté "Auto" pour revenir en marche normale : la soufflerie pourra à nouveau fonctionner selon les ordres du régulateur.

MERLIN GERIN REGAD2 REGULATEUR - Utilisation de votre thermostat - 5

MERLIN GERIN REGAD2 REGULATEUR - Utilisation de votre thermostat - 6

Pour abaisser manuellement la température la nuit ou lors d'une absence prolongée :

Appuyez sur le bouton situé sous le voyant "Réduit C"; le voyant s'allume ou clignote (*) et le chauffage passe en mode de fonctionnement réduit, ce qui correspond à un abaissement d'environ 3,5 °C de la molette réglage de consigne.

MERLIN GERIN REGAD2 REGULATEUR - Utilisation de votre thermostat - 7

L'abaissement de température peut être supprimé en appuyant sur le bouton situé sous le voyant "Confort":

□ celui-ci s'allume ou clignote (*)

(*) Le voyant allumé fixe indique le mode commande par l'horloge (Confort ou Réduit), le voyant clignotant indique le mode commande manuellement.

Il s'annulera au prochain ordre donné par l'horloge.

Si aucune horloge n'est raccordée, le mode

Réduit est toujours signalé par le voyant clignotant.

MERLIN GERIN REGAD2 REGULATEUR - Utilisation de votre thermostat - 8
