Type de produit	Détecteur de présence passif infrarouge pour montage au plafond
Marque	THEBEN
Modèle	PRESENCE LIGHT 360
Angle de détection	360° horizontal, 120° vertical
Hauteur de montage conseillée	2,0 m - 3,0 m
Portée maximale	6 x 6 m (hauteur 2,5 m) ; 8 x 8 m (hauteur 3,5 m)
Alimentation	230 V ± 10 %, 50 Hz
Puissance de commutation max	1400 VA / 1200 W (lampes incandescentes et halogènes)
Nombre max de ballasts	10 x (1x58 W) ; 5 x (2x58 W) ; 16 x (1x36 W) ; 8 x (2x36 W) ; 16 x (<36 W)
Réglage de luminosité	5 - 1500 lux ou désactivé (position 'on')
Temporisation ajustable	10 s - 20 min (adaptative jusqu'à 15 min max)
Fonction impulsions	Oui (0,5 s on / 10 s off) pour dispositif d'escalier
Indice de protection	IP54 (avec kit d'étanchéité ou boîtier apparent)
Température de fonctionnement	-20 °C à 50 °C
Dimensions (encastré)	Profondeur : 40 mm ; Diamètre : 50 mm ; Plaque : 70 x 70 mm
Bornes de raccordement	Max 2 x 2,5 mm²
Télécommandes compatibles	QuickSet plus (service) et clic (utilisateur) en option
N° d'article	PrésenceLight 360 : 20 360 054 ; Boîtier apparent : 20 010 003 ; Kit IP54 : 20 010 004
Sécurité et conformité	Directive CEM 89/336/CEE et directive basse tension 73/23/CEE
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou solvants.

FOIRE AUX QUESTIONS - PRESENCE LIGHT 360 THEBEN

Quel est le champ de détection du PresenceLight 360 ?

Le champ de détection est quadratique : 360° horizontal et 120° vertical. Pour une hauteur de montage de 2,5 m, la portée est de 6 x 6 m pour les personnes en mouvement ; à 3,5 m, elle atteint 8 x 8 m.

Comment régler la temporisation d'extinction ?

La temporisation est réglable de 10 secondes à 20 minutes via le potentiomètre ②. Elle s'adapte automatiquement au comportement de l'utilisateur jusqu'à 15 minutes maximum. Pour un réglage inférieur à 2 minutes, la temporisation n'est pas adaptative.

Peut-on utiliser ce détecteur avec des lampes LED ?

La notice indique que le détecteur est conçu pour des tubes fluorescents, lampes économiques, halogènes et incandescentes. Les lampes LED ne sont pas explicitement mentionnées ; vérifiez la compatibilité avec le fabricant.

Comment installer plusieurs détecteurs en parallèle ?

Le schéma de montage en parallèle est fourni dans la notice. Les champs de détection doivent se chevaucher dans les zones périphériques pour une couverture optimale.

Que signifie la fonction impulsions ?

La fonction impulsions génère une impulsion de 0,5 seconde toutes les 10 secondes en présence et obscurité. Elle est utilisée pour commander un dispositif automatique de cage d'escalier.

Quelle est la hauteur de montage recommandée ?

La hauteur conseillée est de 2,0 à 3,0 mètres. Au-delà de 3 m, la sensibilité diminue et des mouvements plus amples sont nécessaires.

Comment régler le seuil de luminosité ?

Le seuil de luminosité se règle via le potentiomètre ① de 5 à 1500 lux. En position 'on', la mesure de lumière est désactivée et le détecteur fonctionne indépendamment de la luminosité.

Quels accessoires sont disponibles ?

Les accessoires optionnels incluent : boîtier apparent (20 010 003), kit d'étanchéité IP54 (20 010 004), télécommande de service QuickSet plus (20 360 035) et télécommande utilisateur clic (20 360 045).

Le détecteur peut-il être utilisé en extérieur ?

L'indice de protection IP54 (avec kit d'étanchéité ou boîtier apparent) permet une utilisation dans les zones humides, mais pas en extérieur exposé directement aux intempéries.

Que faire si le détecteur ne détecte pas correctement ?

Vérifiez la hauteur de montage, l'absence d'obstacles, et que le seuil de luminosité est adapté. Pour les mouvements assis, la portée est réduite (ex : 4,5 x 4,5 m à 3 m de hauteur).

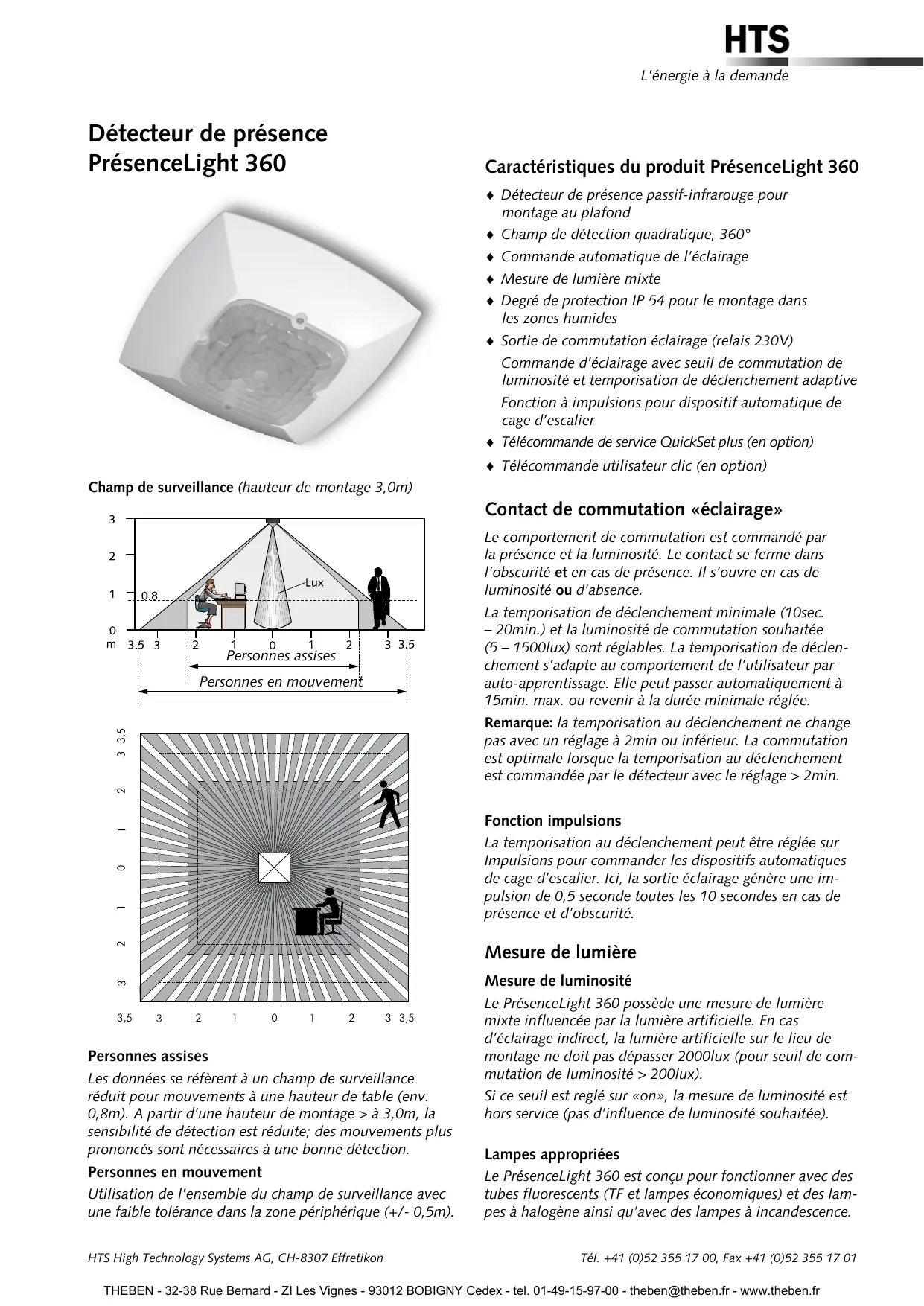

MODE D'EMPLOI PRESENCE LIGHT 360 THEBEN

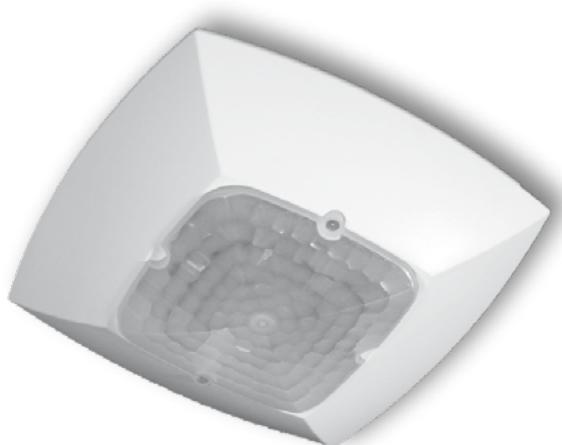

Détecteur de présence presencelight 360

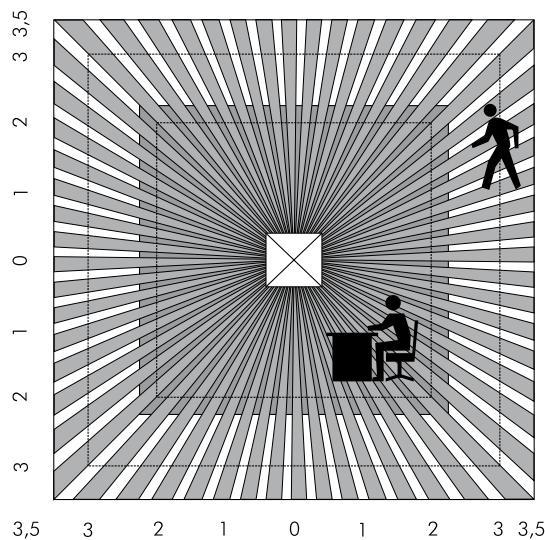

Champ de surveillance (hauteur de montage 3,0m)

Personnes assises

Les données se réfèrent à un champ de surveillance réduit pour mouvements à une hauteur de table (env. 0,8m). À partir d'une hauteur de montage > à 3,0m, la sensibilité de détection est réduite ; des mouvements plus prononcés sont nécessaires pour une bonne détection.

Personnes en mouvement

Utilisation de l'ensemble du champ de surveillance avec une faible tolérance dans la zone périphérique (+/- 0,5m).

Caractéristiques du produit PresenceLight 360

Détecteur de présence passif-infra Rouge pour montage au plafond Champ de détection quadratique, Commande automatique de l'éclairage Mesure de lumière mixte Degré de protection IP 54 pour le montage dans les zones humides Sortie de commutation éclairage (relais 230V) Commande d'éclairage avec seul de commutation de luminosité et temporisation de déclenchement adaptive Fonction à impulsions pour dispositif automatique de cage d'escalier Télécommande de service QuickSet plus (en option) Télécommande utiliser clic (en option)

Contact de commutation «éclairage

Le comportement de commutation est commandé par la présence et la luminosité. Le contact se ferme dans l'obscurité et en cas de présence. Il s'ouvre en cas de luminosité ou d'absence.

La temporisation de déclenchement minimale (10sec. - 20min.) et la luminosité de commutation souhaitée (5 - 1500lux) sont régables. La temporisation de déclenchement s'adapte au comportement de l'utilisateur par auto-apprentissage. Elle peut passer automatiquement à 15min. max. ou revenir à la durée minimale régée.

Remarque : la temporisation au déclenchement ne change pas avec un réglage à 2min ou inférieur. La commutation est optimale lorsque la temporisation au déclenchement est commandée par le détecteur avec le réglage > 2min.

Fonction impulsions

La temporisation au déclenchement peut être réglée sur Impulsions pour commander les dispositifs automatiques de cage d'escalier. Ici, la sortie éclairage génère une impulsion de 0,5 seconde toutes les 10 secondes en cas de présence et d'obscurité.

Mesure de luminosité

Le PrésenceLight 360 possède une mesure de lumière mixte influencée par la lumière artificielle. En cas d'éclairage indirect, la lumière artificielle sur le lieu de montage ne doit pas dépasser 2000lux (pour seuil de commutation de luminosité > 200lux).

Si ce seuil est réglé sur «on», la mesure de luminosité est hors service (pas d'influence de luminosité souhaitée).

Lampes appropriées

Le PrésenceLight 360 est conçu pour fonctionner avec des tubes fluorescents (TF) et lampes économiques ainsi qu'avec des lampes à halogène et des lampes à incandescence.

Schéma montage unique

Schéma montage en parallèle

Dispositif automatique de cage d'escalier

Réglages sur le PrésenceLight 360 ① Seuil de commutation de luminosité (lux) ② Temporisation éclairage, activation de la fonction impulsions, réglage mode test

Champ de surveillance

Les champs de surveillance quadratiques garantissent une planification sereine et simple. Tenir compte du fait que les personnes assises et en mouvement sont détectées dans des champs de dimensions différentes.

La hauteur de montage recommandée est de 2,0-3,0m. Plus la hauteur de montage est élevé, moins le détecteur est sensible. A partir d'une hauteur de montage de 3 m, il est nécessaire d'avoir des mouvements et déplacements. Les champs de détéction de plusieurs détecteurs doivent se chevaucher dans les zones périphériques.

H montage	Personnes assises	Per. en mouvement
2,0m	3,0m x 3,0m	4,5m x 4,5m
2,5m	4,0m x 4,0m	6,0m x 6,0m
3,0m	4,5m x 4,5m	7,0m x 7,0m
3,5m	- -	8,0m x 8,0m

Télécommande de service quickset plus

Pour la mise en service, l'installateur ou le service technique dispose de la télécommande de service QuickSet plus. Elle permet de régler facilement toutes les valeurs de potentiomètre à distance. Un réglage manuel des potentiomètres est possible directement à l'appareil à tout moment.

Boîtier apparent

Pour le montage apparent, utiliser le boîtier apparent.

Caractéristiques techniques du détecteur de présence PrésenceLight 360

Décteur de présence	PrésenceLight 360
Champ de surveillance: horizontal vertical	360°120°
Hauteur de montage conseillée	2.0m - 3.0m
Portée maximale	6 x 6m (h .mont. 2.5m)8 x 8m (h . mont 3.5m)
Commande de luminière mixte Mesure de luminière désactivée	env. 10 - 1500Lux „on“
Temp. de déclenchement „éclairage“ Brève impulsion	10sec. - 20min.0.5sec. “on“ / 10sec. “off“
Contact de commutation	230V± 10%, 50Hz
Puisance de commutation maximale: lampes incandescentes et à halogène	1400VA1200W
Nb. max. de ballasts RPE*) Pour puissances supérieures, prévoir en冲动 un relais ou un contacteur électromagnétique	10x (1x58W); 5x (2x58W)16x (1x36W); 8x (2x36W)16x (inférieur à 36W

Montage
Profondeur (de montage)	40mm
Diamètre	50mm
Plaque de montage intégrée	70x70mm
Bornes à vis	max. 2 x 2.5mm²
Boîtier encastré	Dim. 1, (NIS, PMI)
Température ambiente	-20° bis 50°C
Dégré de protection (montage avec kit d'étanchêté ou boîtier apparent)	IP54
Numméroes d'articles
PrésenceLight 360	20 360 054
Boîtier apparent PrésenceLight	20 010 003
Kit d'étanchêté IP54 pour boîtier encastré	20 010 004
Télécommande de service QuickSet plus	20 360 035
Télécommande utilisateur clic	20 360 045

*) Utilisation d'un T5-FL : à puissance comparable de T5-FL installés, le même nombre de RPE qu'avec le T8-FL peut être raccordé au contact du détecteur. Avec des 80W-FL, diviser le nombre par deux par rapport aux 58W-FL.

Cet appareil répond aux prescriptions de protection de la directive sur la compatibilité électromagnétique 89/336/CEE et sur la NSR CEE 73/23.
